2023年湖北省十堰市中考物理试卷
一、选择题（1-9是单选题，每题2分；10-12是多选题，每题3分，多选、错选不得分，少选得
1.5分。）
1．（2分）下列生产生活实例中，主要应用压强知识的是（ ）
A． 公交车上的破窗锤
B． 铅垂线
C． 滚动轴承
D． 撬石头
2．（2分）下列光学现象中，所成的像是实像的是（ ）
A． 平面镜成像 B． 小孔成像
C． 海市蜃楼 D． 用放大镜看书
3 ． （ 2 分 ） 下 列 有 关 声 的 实 验 和 应 用 描 述 正 确 的 是 （ ）
第1页（共30页）A．甲图器材只能探究声音的响度与振幅的关系
B．乙图实验可以直接得出真空不能传声
C．丙图的隔音墙是为了在声源处减弱噪声
D．丁图用B超检查身体，是利用声可以传递信息

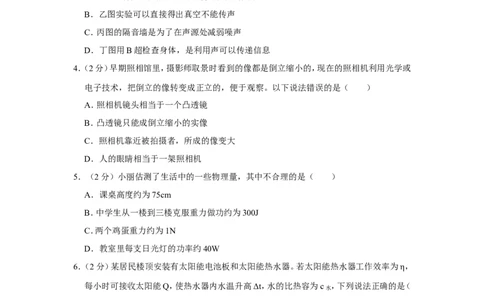

4．（2分）早期照相馆里，摄影师取景时看到的像都是倒立缩小的，现在的照相机利用光学或
电子技术，把倒立的像转变成正立的，便于观察。以下说法错误的是（ ）
A．照相机镜头相当于一个凸透镜
B．凸透镜只能成倒立缩小的实像
C．照相机靠近被拍摄者，所成的像变大
D．人的眼睛相当于一架照相机
5．（2分）小丽估测了生活中的一些物理量，其中不合理的是（ ）
A．课桌高度约为75cm
B．中学生从一楼到三楼克服重力做功约为300J
C．两个鸡蛋重力约为1N
D．教室里每支日光灯的功率约40W
6．（2分）某居民楼顶安装有太阳能电池板和太阳能热水器。若太阳能热水器工作效率为 ，
每小时可接收太阳能Q，使热水器内水温升高Δt，水的比热容为c水 ，下列说法正确的是η（
）
A．太阳能是不可再生能源
B．太阳能电池将接收的太阳能全部转化为电能
C．太阳能热水器将太阳能转化为内能
D．该热水器内水的质量
7．（2分）2023年5月30日，长征二号F运载火箭搭载神舟十六号载人飞船，在酒泉卫星发
第2页（共30页）射中心点火发射，运载火箭的喷气发动机向下喷气，推动火箭升空。各地雷达监测站即时
向指挥中心传递火箭运行信息。下列有关说法正确的是（ ）
A．运载火箭应选用密度小、热值大的燃料
B．各地雷达监测站利用超声波向指挥中心传递信息
C．火箭向下喷气获得推力与内燃机的压缩冲程相似
D．火箭升空过程中，需要克服空气阻力做功，能量不守恒
8．（2分）刷卡机（POS机）已经在生活中普遍应用，当银行卡有磁条的一侧经过刷卡机的卡
槽时（如图），刷卡机的感应器（相当于线圈）中会产生感应电流，如图与此原理相同的是（
）
A．
B．
C．
D．

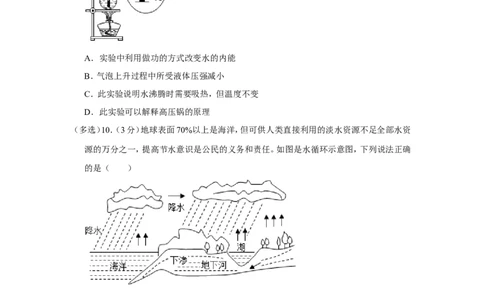

第3页（共30页）9．（2分）青藏高原某地区学生利用如图装置探究水沸腾时温度变化特点，观察到水中形成的
大量气泡上升、变大时，温度计的示数如图且不变。他们用橡胶塞塞住瓶口，发现水中气
泡先减少再增多，温度计的示数升高至85℃后又保持不变。撤去酒精灯，水中气泡逐渐消
失。下列有关此实验的说法错误的是（ ）
A．实验中利用做功的方式改变水的内能
B．气泡上升过程中所受液体压强减小
C．此实验说明水沸腾时需要吸热，但温度不变
D．此实验可以解释高压锅的原理
（多选）10．（3分）地球表面70%以上是海洋，但可供人类直接利用的淡水资源不足全部水资
源的万分之一，提高节水意识是公民的义务和责任。如图是水循环示意图，下列说法正确
的是（ ）
A．地表水吸热，汽化成水蒸气
B．水蒸气与冷空气接触，液化成小水滴
C．小水滴遇到更冷的气流，凝华成小冰晶
D．小冰晶降落过程中，液化成雨水
（多选）11．（3分）如图甲是某家庭电路连接示意图，图乙为电路中空气开关的原理图，P为电
磁 铁 ， Q 为 衔 铁 ， S 为 开 关 。 下 列 分 析 正 确 的 是 （ ）
第4页（共30页）A．手机充电器接入两孔插座后空气开关跳闸，一定是电路的总功率过大
B．将电饭锅接入甲图三孔插座，电饭锅的金属外壳通过1孔接地
C．图乙中P的左端为N极
D．电流过大时，图乙中P的磁性增强，吸引Q向左偏转，弹簧拉起S切断电路
（多选）12．（3分）车辆通过某平直高速路段时，驾驶员看到了如图所示的标志牌，下列说法
正确的是（ ）
A．以行驶的汽车为参照物，标志牌是运动的
B．车辆不能超过最高限速，是因为车辆的速度越大惯性越大
C．驾驶员刹车减速过程中，部分机械能转化为内能
D．以相同速度行驶的不同车辆，车辆的质量越大动能越大
二、填空题（每空1分，共12分）
13．（3分）如图所示，酸甜多汁的水果提供的电能点亮了发光二极管，其中水果相当于电路
中的 ，发光二极管主要由 材料制成。如果其中一个二极管熄灭，其
它依然发光，说明熄灭的二极管与其它二极管是 （选填“串联”或“并联”）
的。
第5页（共30页）14．（3分）如图是某电梯的工作原理图，A、B为滑轮，F为电动机对滑轮组施加的拉力。其中
滑轮 （选填“A”或“B”）能省力。某次电梯以1m/s速度将60kg的人匀速提升，
电
动机输出功率为1960W，则人所受重力与 力是一对平衡力，此次电梯的
机械效率为 。
15．（3分）如图是测量油箱内油量的装置，其中R是滑动变阻器的电阻片，AP是轻质滑杆，
且AO＞OP，P是滑杆上可沿电阻片滑动的滑片，R 是定值电阻。油量减少时，浮子通过连
0
杆带动滑杆绕O点转动，使滑片P在R上滑动。
（1）电路中的油量表相当于一只 （选填“电流表”、“电压表”或“电能
表”）；
（2）浮子下降时，连杆对滑杆AP施加动力F ，此时滑杆是 （选填“省力”、
1
“费力”或“省功”）杠杆，油量表示数 （选填“变大”、“变小”或“不
变”）。
16．（3分）小明用矿泉水瓶做了以下实验：
第6页（共30页）（1）用弹簧测力计沿水平方向匀速直线拉动装满水的水瓶，弹簧测力计示数如图甲，则瓶
底所受摩擦力大小为 N。将瓶中水倒出部分后，重复上述实验，观察到弹簧测
力计示数如图乙。分析两次实验数据，可以得到结论：在接触面粗糙程度相同时，
滑动摩擦力越大。
（2）在水瓶的不同位置扎三个小孔，取下瓶盖，观察到水从小孔喷出的现象如图丙，此现
象表明：同种液体内部压强的大小与液体的 有关。
三、作图与实验探究题（17题3分，其余每空1分，共18分）
17．（3分）小明将装有硬币A的空杯放在弟弟面前，弟弟的眼睛在P点看不到硬币，如图甲。
小明向杯中缓缓注满水，弟弟眼睛在P点看到了硬币在B点，如图乙。请你在图乙中画出
弟弟看到硬币的入射光线、折射光线，并标出折射角r（保留作图痕迹）。
18．（2分）如图甲所示方法测出的硬币直径是 cm，图乙中停表读数
s。
19．（3分）如图是小赵测量自制果汁密度的实验：
第7页（共30页）（1）他用已调好的天平测量空烧杯质量时，添加最小砝码后，天平的指针仍略左偏，于是
他进行了如图甲的操作，他的错误是： ；
（2）纠正错误后，完成了下列实验步骤：
①测得空烧杯的质量是49.4g；
②取适量的果汁倒入烧杯中，用天平测果汁和烧杯的总质量，天平平衡时，右盘中砝码及
游码的位置如图乙所示；
③将烧杯中的果汁全部倒入量筒中，如图丙所示；
④计算果汁的密度为 g/cm3。
（3）小组内交流发现：将上述实验步骤①②③④顺序调整为 ，可以减小误
差。
20．（3分）如图是小青“探究浮力大小跟哪些因素有关”的实验，弹簧测力计示数的大小关
系是：F ＞F ＞F 。
1 2 3
（1）乙图中物块受浮力大小的表达式F浮乙 ＝ ；
（2）小青比较甲、乙、丙三图，得出浮力大小与深度有关的结论，有同学指出这个结论不可
靠，原因是 ；
（3）如果实验中水的密度大于液体的密度，则弹簧测力计示数大小关系应满足 F
3
F （选填“大于”、“等于”或“小于”）。
4
第8页（共30页）21．（3分）在“探究串联电路电压规律”实验中，小明连接了图甲的电路，A、B、C、D为接线
柱编号，1，2、3、4为导线编号。
（1）为使结论具有普遍性，L 、L 应选择规格 （选填“相同”或“不同”）的灯
1 2
泡；
（2）闭合开关，电压表指针如图乙，造成这种现象的原因是 ；
（3）修改电路并完成图甲实验后，小明断开开关，未拆下电压表，只改接某根导线的一端，
也能测出总电压。他的改接方法是 。
22．（3分）在“伏安法测电阻“的实验中，小红选用电源（电压未知且不变）、待测定值直电
阻R（约10 ）和符合要求的滑动变阻器（最大阻值R 已知）等器材，连接了图甲的实物
x 0
Ω
第9页（共30页）电路。
（1）请用笔画线代替导线将实物电路连接完整（要求：滑片向右移时电流变小）：
（2）闭合开关，移动滑片P，电流表示数有变化，电压表指针不动。为找出故障，小红断开
开关，将滑片P移到最大阻值处，然后拆下电压表，分别换用电压表的不同量程在电源两
端试触，电压表均无示数。此故障原因是 （选填“电流表内部短路”、
“电压表内部断路”或“定值电阻断路”）；
（3）小红发现，不补充器材，利用（2）中已连好的实物电路也能测出R 阻值，并设计了对
x
应的电路图乙，请将下列实验步骤补充完整。
①检查电路无误后，闭合开关，不调节滑片P，记录此时电流表示数为I ；
1
② 记录此时电流表示数为I ；
2
③则R ＝ （用字母I 、I 和R 表示）。
X 1 2 0
四、计算题（6分+7分＝13分）
23．（6分）如图甲是中国海军十堰舰停泊在港湾时的情景，相关参数如下表。执行任务过程
中，该舰以恒定最大推进功率航行。（g取10N/kg）求：
排水量 1220t
吃水深度 4m
最大航速 12.5m/s
最大推动功率 1250kW
第10页（共30页）（1）十堰舰满载停泊在港湾时所受浮力大小；
（2）若十堰舰从静止出发，加速航行0.96km时达到最大航速，图乙是本次航行的v﹣t图
像，求加速阶段的平均速度；
（3）十堰舰以最大航速水平匀速直线航行时，十堰舰所受阻力大小。
24．（7分）小明家的电饭锅，额定电压220V，简化电路如图甲。发热电阻R 、R 阻值不随温度
1 2
变化，操作开关S 、S 、S 的通断（S 、S 不会同时闭合），可实现煮饭、煲汤、保温三个挡位
1 2 3 1 2
调节，只闭合S 时，为煲汤档，额定功率为440W。求：
3
（1）电饭锅在煲汤挡正常工作时，电路中的电流；
（2）某天用电高峰，小明关闭其它用电器，只让电饭锅在煮饭挡工作，发现电能表（如图
乙）指示灯30s内闪烁11次，电饭锅煮饭挡的实际功率；
（3）若电阻R 在保温挡和煮饭挡时，消耗的功率之比是1：9，电阻R 的阻值。
1 1
第11页（共30页）2023年湖北省十堰市中考物理试卷
参考答案与试题解析
一、选择题（1-9是单选题，每题2分；10-12是多选题，每题3分，多选、错选不得分，少选得
1.5分。）
1．（2分）下列生产生活实例中，主要应用压强知识的是（ ）
A． 公交车上的破窗锤
B． 铅垂线
C． 滚动轴承
D． 撬石头
【解答】解：A．公交车上的破窗锤，通过减小受力面积增大压强，故用了压强的知识，故A
符合题意；
B．铅垂线应用了重力的方向竖直向下，故B不符合题意；
C．滚动轴承是用滚动代替滑动减小摩擦，故C不符合题意；
D．撬石头的撬棒是利用杠杆的平衡条件来省力，故D不符合题意。
故选：A。
2．（2分）下列光学现象中，所成的像是实像的是（ ）
第12页（共30页）A． 平面镜成像 B． 小孔成像
C． 海市蜃楼 D． 用放大镜看书
【解答】解：A、平面镜成像不是实际光线会聚成的，而是实际光线的反向延长线会聚成的
虚像，故A错误；
B、小孔成像是实际光线会聚成的实像，故B正确；
C、沙漠中的海市蜃楼是光的折射形成的虚像，故C错误；
D、放大镜成像是正立放大的虚像，故D错误。
故选：B。
3 ． （ 2 分 ） 下 列 有 关 声 的 实 验 和 应 用 描 述 正 确 的 是 （ ）
A．甲图器材只能探究声音的响度与振幅的关系
B．乙图实验可以直接得出真空不能传声
C．丙图的隔音墙是为了在声源处减弱噪声
D．丁图用B超检查身体，是利用声可以传递信息
【解答】解：A、尺子伸出桌面的长度一定，改变用力的大小，可以探究响度与振幅的关系；
改变尺子伸出桌面的长度，用相同的力敲击尺子，可以探究音调与频率的关系，故A错误；
B、乙图实验逐渐抽出里面的空气，声音越来越小，通过推理可知：真空不能传声，故B错
第13页（共30页）误；
C、丙图的隔音墙是为了在传播过程中减弱噪声，故C错误；
D、丁图用B超检查身体，是利用声可以传递信息，故D正确。
故选：D。
4．（2分）早期照相馆里，摄影师取景时看到的像都是倒立缩小的，现在的照相机利用光学或
电子技术，把倒立的像转变成正立的，便于观察。以下说法错误的是（ ）
A．照相机镜头相当于一个凸透镜
B．凸透镜只能成倒立缩小的实像
C．照相机靠近被拍摄者，所成的像变大
D．人的眼睛相当于一架照相机
【解答】解：A、照相机镜头相当于一个凸透镜，成倒立、缩小的实像，故A正确；
B、当物距u＜f，成正立、放大的虚像，应用于放大镜，故B错误；
C、照相机靠近被拍摄者，凸透镜成实像时，物近像远像变大，故C正确；
D、人的眼睛相当于一架照相机，原理都是u＞2f，成倒立、缩小的实像，故D正确；
故选：B。
5．（2分）小丽估测了生活中的一些物理量，其中不合理的是（ ）
A．课桌高度约为75cm
B．中学生从一楼到三楼克服重力做功约为300J
C．两个鸡蛋重力约为1N
D．教室里每支日光灯的功率约40W
【解答】解：A、课桌高度约为人身高的一半，在75cm左右，故A合理；
B、中学生的质量约为50kg，其重力G＝mg＝50kg×10N/kg＝500N，从一楼走到三楼的高
度约为h＝6m，克服重力做功：W＝Gh＝500N×6m＝3000J，故B不合理；
C、两个鸡蛋的质量约为100g＝0.1kg，其重力G＝mg＝0.1kg×10N/kg＝1N，故C合理；
D、教室里每支日光灯的功率约40W，故D合理。
故选：B。
6．（2分）某居民楼顶安装有太阳能电池板和太阳能热水器。若太阳能热水器工作效率为 ，
每小时可接收太阳能Q，使热水器内水温升高Δt，水的比热容为c水 ，下列说法正确的是η（
）
A．太阳能是不可再生能源
B．太阳能电池将接收的太阳能全部转化为电能
第14页（共30页）C．太阳能热水器将太阳能转化为内能
D．该热水器内水的质量
【解答】解：A、太阳能可以在自然界源源不断地得到，属于可再生能源，故A错误；
B、由于在能量的转化或转移的过程中存在能量的散失，所以太阳能电池不能将接收到的
太阳能全部转化为电能，故B错误；
C、太阳能热水器将太阳能转化为内能，故C正确；
D、太阳能热水器工作效率为 ，每小时可接收太阳能Q，则水吸收的太阳能为：Q吸 ＝ Q，
η η
根据Q＝cmΔt可知，该热水器内水的质量为：m＝ ，故D错误。
故选：C。
7．（2分）2023年5月30日，长征二号F运载火箭搭载神舟十六号载人飞船，在酒泉卫星发
射中心点火发射，运载火箭的喷气发动机向下喷气，推动火箭升空。各地雷达监测站即时
向指挥中心传递火箭运行信息。下列有关说法正确的是（ ）
A．运载火箭应选用密度小、热值大的燃料
B．各地雷达监测站利用超声波向指挥中心传递信息
C．火箭向下喷气获得推力与内燃机的压缩冲程相似
D．火箭升空过程中，需要克服空气阻力做功，能量不守恒
【解答】解：A、运载火箭的燃料使用密度小且热值大的燃料，与其他燃料相比，在燃烧同样
质量的燃料的情况下，可以释放更多的热量，故A正确；
B、各地雷达监测站利用电磁波向指挥中心传递信息，故B错误；
C、火箭向下喷气获得推力的过程中，内能转化为机械能，原理与内燃机的做功冲程相同，
故C错误；
D、所有的能量转化过程，都遵守能量守恒定律，所以火箭升空过程中，需要克服空气阻力
做功，能量守恒，故D错误。
故选：A。
8．（2分）刷卡机（POS机）已经在生活中普遍应用，当银行卡有磁条的一侧经过刷卡机的卡
槽时（如图），刷卡机的感应器（相当于线圈）中会产生感应电流，如图与此原理相同的是（
）
第15页（共30页）A．
B．
C．
D．
【解答】解：由题意可知，刷卡机读出信息的原理是电磁感应现象；
A、图中给导线通电后，其下方的小磁针发生偏转，这是奥斯特实验，说明通电导线周围有
磁场，故A不符合题意；
B、该实验是探究电磁铁磁性强弱的影响因素，电磁铁是根据电流的磁效应制成的，故B
不符合题意；
C、如图电路中有电源，通电线圈在磁场中受力而转动，是电动机的原理图，故C不符合题
意；
D、如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中做切割磁感线运
动时，导体中有感应电流产生，这是电磁感应现象，与刷卡机读出信息的原理相同，故D
第16页（共30页）正确。
故选：D。
9．（2分）青藏高原某地区学生利用如图装置探究水沸腾时温度变化特点，观察到水中形成的
大量气泡上升、变大时，温度计的示数如图且不变。他们用橡胶塞塞住瓶口，发现水中气
泡先减少再增多，温度计的示数升高至85℃后又保持不变。撤去酒精灯，水中气泡逐渐消
失。下列有关此实验的说法错误的是（ ）
A．实验中利用做功的方式改变水的内能
B．气泡上升过程中所受液体压强减小
C．此实验说明水沸腾时需要吸热，但温度不变
D．此实验可以解释高压锅的原理
【解答】解：A、给水加热，水吸收热量，是热传递改变内能，故A错误；
B、气泡上升过程中，气泡在水中的深度越来越小，因此所受液体压强越来越小，故B正确；
C、温度计的示数升高至85℃后又保持不变，撤去酒精灯，水中气泡逐渐消失，水停止沸腾，
说明水沸腾时需要吸热，但温度不变，故C正确；
D、高压锅的原理是通过增大锅内气压来提高液体沸点，原来观察到水中形成的大量气泡
上升、变大时，说明水开始沸腾，用橡胶塞塞住瓶口，发现水中气泡减少，说明水停止沸腾，
因此整个过程说明气压越大，沸点越高，故D正确。
故选：A。
（多选）10．（3分）地球表面70%以上是海洋，但可供人类直接利用的淡水资源不足全部水资
源的万分之一，提高节水意识是公民的义务和责任。如图是水循环示意图，下列说法正确
的是（ ）
第17页（共30页）A．地表水吸热，汽化成水蒸气
B．水蒸气与冷空气接触，液化成小水滴
C．小水滴遇到更冷的气流，凝华成小冰晶
D．小冰晶降落过程中，液化成雨水
【解答】解：A、地表水吸热，汽化成水蒸气，故A正确；
B、水蒸气与冷空气接触，液化成水滴，故B正确；
C、小水滴遇到更冷的气流，凝固成小冰晶，故C错误；
D、小冰晶在降落过程中，熔化成雨水，故D错误。
故选：AB。
（多选）11．（3分）如图甲是某家庭电路连接示意图，图乙为电路中空气开关的原理图，P为电
磁 铁 ， Q 为 衔 铁 ， S 为 开 关 。 下 列 分 析 正 确 的 是 （ ）
A．手机充电器接入两孔插座后空气开关跳闸，一定是电路的总功率过大
B．将电饭锅接入甲图三孔插座，电饭锅的金属外壳通过1孔接地
第18页（共30页）C．图乙中P的左端为N极
D．电流过大时，图乙中P的磁性增强，吸引Q向左偏转，弹簧拉起S切断电路
【解答】解：A．手机充电器的功率很小，接入两孔插座后空气开关跳闸，可能是短路引起的，
故A错误；
B．由图可知，三孔插座的1孔接地线，将电饭锅接入甲图三孔插座，电饭锅的金属外壳通
过1孔接地，故B正确；
C．由图可知，电流从P的左端流入，右端流出，由安培定则可知，图乙中P的左端为N极，
故C正确；
D．电路中电流过大时，电磁铁P的磁性就会增强，则吸引衔铁Q的力变大，使衔铁转动，
闸刀S在弹力的作用下自动开启，切断电路，起到保险作用，故D正确。
故选：BCD。
（多选）12．（3分）车辆通过某平直高速路段时，驾驶员看到了如图所示的标志牌，下列说法
正确的是（ ）
A．以行驶的汽车为参照物，标志牌是运动的
B．车辆不能超过最高限速，是因为车辆的速度越大惯性越大
C．驾驶员刹车减速过程中，部分机械能转化为内能
D．以相同速度行驶的不同车辆，车辆的质量越大动能越大
【解答】解：A、行驶过程中，以汽车为参照物，标志牌与汽车的相对位置在不断发生变化，
故标志牌是运动的，故A正确；
B、物体的惯性只与物体的质量有关，汽车的质量越大，惯性也就越大，越不容易刹车，与
物体的速度无关，故B错误；
C、驾驶员刹车减速过程中，克服摩擦阻力做功，部分机械能转化为内能，故C正确；
D、动能大小与质量和速度有关，质量越大、速度越大，动能越大，以相同速度行驶的不同
车辆，车辆的质量越大动能越大，故D正确；
故选：ACD。
第19页（共30页）二、填空题（每空1分，共12分）
13．（3分）如图所示，酸甜多汁的水果提供的电能点亮了发光二极管，其中水果相当于电路
中的 电源 ，发光二极管主要由 半导体 材料制成。如果其中一个二极管熄灭，其
它依然发光，说明熄灭的二极管与其它二极管是 并联 （选填“串联”或“并联”）的。
【解答】解：水果能提供电能，在电路中相当于电源；发光二极管主要由半导体材料制成；
如果其中一个二极管熄灭，其它依然发光，根据串并联电路的特点，说明熄灭的二极管与
其它二极管是并联的。
故答案为：电源；开关；并联。
14．（3分）如图是某电梯的工作原理图，A、B为滑轮，F为电动机对滑轮组施加的拉力。其中
滑轮 A （选填“A”或“B”）能省力。某次电梯以1m/s速度将60kg的人匀速提升，
电
动机输出功率为1960W，则人所受重力与 电梯对人的支持 力是一对平衡力，此次电
梯的机械效率为 30.6% 。
【解答】解：
（1）图中B滑轮是定滑轮，不能省力，只能改变力的方向；A滑轮是动滑轮，能省力；
（2）由题意知，人匀速提升时，人受到平衡力的作用，即人所受重力与电梯对人的支持力
是一对平衡力；
（3）由题意知，n＝2，则绳子自由端速度v绳 ＝nv＝2×1m/s＝2m/s；
由P＝Fv得绳子自由端受到的拉力F＝ ＝ ＝980N，
人的重力G人 ＝mg＝60kg×10N/kg＝600N，
第20页（共30页）则电梯的机械效率 ＝ ＝ ＝ ＝ ×100%≈30.6%。
η
故答案为：（1）A；（2）电梯对人的支持；（3）30.6%。
15．（3分）如图是测量油箱内油量的装置，其中R是滑动变阻器的电阻片，AP是轻质滑杆，
且AO＞OP，P是滑杆上可沿电阻片滑动的滑片，R 是定值电阻。油量减少时，浮子通过连
0
杆带动滑杆绕O点转动，使滑片P在R上滑动。
（1）电路中的油量表相当于一只 电流表 （选填“电流表”、“电压表”或“电能
表”）；
（2）浮子下降时，连杆对滑杆AP施加动力F ，此时滑杆是 省力 （选填“省力”、“费
1
力”或“省功”）杠杆，油量表示数 变小 （选填“变大”、“变小”或“不变”）。
【解答】解：（1）电路中的油量表相当于一只电流表；
（2）浮子下降时，连杆对滑杆AP施加动力F ，O是支点，AO＞OP；此时滑杆的动力臂比
1
阻力臂长，是省力杠杆；
浮子下沉时，AOP逆时针转动，滑动变阻器接入电路的有效电阻变大，根据欧姆定律，电
路中的电流变小，油量表示数变小。
故答案为：（1）电流表；（2）省力；变小。
16．（3分）小明用矿泉水瓶做了以下实验：
（1）用弹簧测力计沿水平方向匀速直线拉动装满水的水瓶，弹簧测力计示数如图甲，则瓶
底所受摩擦力大小为 2. 6 N。将瓶中水倒出部分后，重复上述实验，观察到弹簧测力计
示数如图乙。分析两次实验数据，可以得到结论：在接触面粗糙程度相同时， 压力越大
第21页（共30页）滑动摩擦力越大。
（2）在水瓶的不同位置扎三个小孔，取下瓶盖，观察到水从小孔喷出的现象如图丙，此现
象表明：同种液体内部压强的大小与液体的 深度 有关。
【解答】解：（1）只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力
的作用，根据二力平衡，拉力大小才等于摩擦力的大小，由图知，测力计分度值为0.2N，示
数为2.6N，故摩擦力大小等于2.6N。
在图甲操作的基础上，将瓶中水倒出部分后，瓶对水平面的压力减小，再次沿水平方向拉
着木块做直线运动，测力计示数为2.2N，故摩擦力大小等于2.2N。因接触面粗糙程度不变，
压力减小，摩擦力减小，可以得到结论：在接触面粗糙程度相同时，压力越大滑动摩擦力
越大。
（2）根据题意可知，加水后三个小孔到水面的深度不同，且下方小孔水喷得更急、更远，该
实验表明：同种液体内部压强的大小与液体的深度有关，压强随深度的增大而增大。
故答案为：（1）2.6；压力越大；（2）深度。
三、作图与实验探究题（17题3分，其余每空1分，共18分）
17．（3分）小明将装有硬币A的空杯放在弟弟面前，弟弟的眼睛在P点看不到硬币，如图甲。
小明向杯中缓缓注满水，弟弟眼睛在P点看到了硬币在B点，如图乙。请你在图乙中画出
弟弟看到硬币的入射光线、折射光线，并标出折射角r（保留作图痕迹）。
【解答】解：人眼看到的池底A点像的位置，连接人眼与B，与水面的交点O为入射点，连
接AO为入射光线，O到人眼为折射光线，过O点画出法线，折射光线与法线的夹角为折
射角，如图所示：
18．（2分）如图甲所示方法测出的硬币直径是 2.5 0 cm，图乙中停表读数 3 2 s。
第22页（共30页）【解答】解：（1）由图甲可知，刻度尺的分度值为1mm，从2.00cm处量起，末端刻度到
4.50cm，所以物体长度为4.50cm﹣2.00cm＝2.50cm；
（2）在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“0”
和“1”之间，偏向“1”一侧，所以分针指示的时间为0；在秒表的大表盘上，1s之间有
10个小格，所以一个小格代表0.1s，指针在32s处，所以秒针指示的时间为32s，则秒表的
读数为32s。
故答案为：2.50；32。
19．（3分）如图是小赵测量自制果汁密度的实验：
（1）他用已调好的天平测量空烧杯质量时，添加最小砝码后，天平的指针仍略左偏，于是
他进行了如图甲的操作，他的错误是： 在测量过程中调节平衡螺母 ；
（2）纠正错误后，完成了下列实验步骤：
①测得空烧杯的质量是49.4g；
②取适量的果汁倒入烧杯中，用天平测果汁和烧杯的总质量，天平平衡时，右盘中砝码及
游码的位置如图乙所示；
③将烧杯中的果汁全部倒入量筒中，如图丙所示；
④计算果汁的密度为 1. 2 g/cm3。
（3）小组内交流发现：将上述实验步骤①②③④顺序调整为 ②③①④ ，可以减
小误差。
第23页（共30页）【解答】解：（1）由图甲可以看出，在测量的过程中，调节平衡螺母，这是错误的；
（2）果汁和烧杯的总质量是m′＝50g+20g+20g+5g+2.4g＝97.4g，
果汁的质量为m＝97.4g﹣49.4g＝48g，
由丙图知，量筒的分度值为2mL，所以果汁的体积为V＝40mL＝40cm3，
果汁的密度为： ＝ ＝ ＝1.2g/cm3，。
ρ
（3）当把烧杯内的果汁全部倒入量筒内时，不可能把烧杯内的果汁全部倒入量筒内，导致
测量的果汁的体积偏小，由公式 ＝ 知，密度测量结果偏大，所以先用天平称出盛有果
ρ
汁的烧杯的总质量；再把烧杯中的果汁倒入量筒中一部分，记下量筒中果汁体积；最后用
天平称出剩余果汁和烧杯的总质量；所以合理的实验顺序是②③①④。
故答案为：（1）在测量过程中调节平衡螺母；（2）1.2；（3）②③①④。
20．（3分）如图是小青“探究浮力大小跟哪些因素有关”的实验，弹簧测力计示数的大小关
系是：F ＞F ＞F 。
1 2 3
（1）乙图中物块受浮力大小的表达式F浮乙 ＝ F
1
﹣ F
2
；
（2）小青比较甲、乙、丙三图，得出浮力大小与深度有关的结论，有同学指出这个结论不可
靠，原因是 没有控制物体排开液体的体积相同 ；
（3）如果实验中水的密度大于液体的密度，则弹簧测力计示数大小关系应满足F 小于
3
F （选填“大于”、“等于”或“小于”）。
4
【解答】解：（1）甲图中物体的重力大小等于F ，乙图中弹簧测力计对物体的拉力大小为
1
F
2
，根据称重法物块受浮力大小的表达式F浮乙 ＝F
1
﹣F
2
；
（2）比较甲、乙、丙三图可知，液体的密度不变，金属块排开的液体的体积不同，由于没有
第24页（共30页）控制物体排开液体的体积相同，所以不能探究浮力大小与深度的关系，因此，小青同学的
结论不可靠；
（3）丙、丁两图物体全部浸没，排开液体体积相同，由于 水 ＞ 液 ；根据F浮 ＝ 液gV排 可知，
F浮水 ＞F浮液 ；根据F浮 ＝G﹣F拉 可知，在水中受到的浮力ρ F浮ρ水 ＝F
1
﹣F
3
，在某ρ液体中受到
的浮力F浮液 ＝F
1
﹣F
4
，则F
1
﹣F
3
＞F
1
﹣F
4
，因此F
3
小于F
4
。
故答案为：（1）F ﹣F ；（2）没有控制物体排开液体的体积相同；（4）小于。
1 2
21．（3分）在“探究串联电路电压规律”实验中，小明连接了图甲的电路，A、B、C、D为接线
柱编号，1，2、3、4为导线编号。
（1）为使结论具有普遍性，L 、L 应选择规格 不同 （选填“相同”或“不同”）的灯
1 2
泡；
（2）闭合开关，电压表指针如图乙，造成这种现象的原因是 电压表选用的量程过大了
；
（3）修改电路并完成图甲实验后，小明断开开关，未拆下电压表，只改接某根导线的一端，
也能测出总电压。他的改接方法是 将 3 号导线与灯 L 相连接的一端改接到灯 L 的右
1 2
接线柱 。
【解答】解：（1）为了使探究得出的结论具有普遍性，L 、L 应选择规格不相同的灯泡；
1 2
（2）闭合开关，电压表示数如图乙所示，指针偏转角度太小，说明电压表选用的量程过大
了，测量误差较大；
（3）串联电路中，电源电压等于各部分电路两端电压之和，若能测出总电压，需要将电压
表并接在两个灯泡两端，他的改接方法可以是：将3号导线与灯L 相连接的一端改接到
1
灯L 的右接线柱。
2
故答案为：（1）不同；（2）电压表选用的量程过大了；（3）将3号导线与灯L 相连接的一端
1
改接到灯L 的右接线柱。
2
第25页（共30页）22．（3分）在“伏安法测电阻“的实验中，小红选用电源（电压未知且不变）、待测定值直电
阻R（约10 ）和符合要求的滑动变阻器（最大阻值R 已知）等器材，连接了图甲的实物
x 0
Ω
电路。
（1）请用笔画线代替导线将实物电路连接完整（要求：滑片向右移时电流变小）：
（2）闭合开关，移动滑片P，电流表示数有变化，电压表指针不动。为找出故障，小红断开
开关，将滑片P移到最大阻值处，然后拆下电压表，分别换用电压表的不同量程在电源两
端试触，电压表均无示数。此故障原因是 电压表内部断路 （选填“电流表内部短路”、
“电压表内部断路”或“定值电阻断路”）；
（3）小红发现，不补充器材，利用（2）中已连好的实物电路也能测出R 阻值，并设计了对
x
应的电路图乙，请将下列实验步骤补充完整。
①检查电路无误后，闭合开关，不调节滑片P，记录此时电流表示数为I ；
1
② 调节滑片 P 至 A 处 记录此时电流表示数为I ；
2
③则R ＝ （用字母I 、I 和R 表示）。
X 1 2 0
【解答】解：（1）滑动变阻器按一上一下的原则与R 串联，当滑片向右移动时，电路中电流
x
变小说明接入电路的电阻变大，应将变阻器左下接线柱接入电路，如下图所示：
第26页（共30页）（2）闭合开关，移动滑片P，电流表示数有变化，说明电流表完好，电路为通路，不可能是
电流表内部短路、定值电阻断路，电压表指针不动，可能是定值电阻短路或电压表断路，
拆下电压表，分别换用电压表的不同量程在电源两端试触，电压表均无示数，说明电压表
断路，选填电压表内部断路；
（3）检查电路无误后，闭合开关，滑动变阻器和R 串联接入电路，不调节滑片P，为保护电
x
路，此时滑片P处于变阻器最大值B处，由欧姆定律I＝ 可得：
电源电压U＝I R +I R ，
1 x 1 0
再调节滑片P至变阻器最小值A处，只有R 接入电路，由欧姆定律可得R 阻值：
x x
R ＝ ＝ ，
x
解得：R ＝ 。
x
故答案为：（1）如上图所示；（2）电压表内部断路；（3）调节滑片P至A处； 。
四、计算题（6分+7分＝13分）
23．（6分）如图甲是中国海军十堰舰停泊在港湾时的情景，相关参数如下表。执行任务过程
中，该舰以恒定最大推进功率航行。（g取10N/kg）求：
第27页（共30页）排水量 1220t
吃水深度 4m
最大航速 12.5m/s
最大推动功率 1250kW
（1）十堰舰满载停泊在港湾时所受浮力大小；
（2）若十堰舰从静止出发，加速航行0.96km时达到最大航速，图乙是本次航行的v﹣t图
像，求加速阶段的平均速度；
（3）十堰舰以最大航速水平匀速直线航行时，十堰舰所受阻力大小。
【解答】解：（1）十堰舰满载停泊在港湾时所受浮力大小为：
F浮 ＝G排 ＝m排g＝1220×103kg×10N/kg＝1.22×107N；
（2）由图乙知十堰舰到达最大航速的时间为120s，则加速阶段的平均速度为：
v＝ ＝ ＝8m/s；
（3）根据P＝ ＝ ＝Fv得十堰舰以最大航速水平匀速直线航行时的牵引力为：
F＝ ＝ ＝105N，
由于十堰舰匀速行驶，所以其受到的阻力等于牵引力，即f＝F＝105N。
答：（1）十堰舰满载停泊在港湾时所受浮力大小为1.22×107N；
（2）加速阶段的平均速度为8m/s；
（3）十堰舰以最大航速水平匀速直线航行时，十堰舰所受阻力大小为105N。
24．（7分）小明家的电饭锅，额定电压220V，简化电路如图甲。发热电阻R 、R 阻值不随温度
1 2
变化，操作开关S 、S 、S 的通断（S 、S 不会同时闭合），可实现煮饭、煲汤、保温三个挡位
1 2 3 1 2
调节，只闭合S 时，为煲汤档，额定功率为440W。求：
3
（1）电饭锅在煲汤挡正常工作时，电路中的电流；
（2）某天用电高峰，小明关闭其它用电器，只让电饭锅在煮饭挡工作，发现电能表（如图
第28页（共30页）乙）指示灯30s内闪烁11次，电饭锅煮饭挡的实际功率；
（3）若电阻R 在保温挡和煮饭挡时，消耗的功率之比是1：9，电阻R 的阻值。
1 1
【解答】解：（1）电饭锅在煲汤挡正常工作时，电路中的电流： ；
（2））“1200imp/（kW•h）”表示电路中每消耗1kW•h的电能，电能表的指示灯闪烁
1200r，电饭锅煮饭消耗的电能：W＝ ，
电饭锅煮饭挡的实际功率：P煮饭 ＝ ＝1.1kW＝1100W；
（ 3 ） 闭 合 S 时 ， 为 煲 汤 档 ， 只 有 R 的 简 单 电 路 ， R 的 阻 值 ： R ＝
3 2 2 2
，
当开关S 闭合，两个电阻串联，电路的总电阻较大，由P＝ 可知电路的总功率较小，电
2
饭煲处于低温保温挡，当闭合开关S 和S ，两个电阻并联，电路的总电阻较小，由P＝
1 3
可知电路的总功率较大，电饭煲处于煮饭挡，电阻R 在保温挡和煮饭挡时，消耗的功率之
1
比是1：9，即： ，
保温挡的功率：P保温 ＝ P煮饭 ＝ ×1100W＝ ，
第29页（共30页）串联的总电阻：R＝ ＝396 ，
Ω
电阻R 的阻值：R ＝R﹣R ＝396 ﹣110 ＝286 。
1 1 2
答：（1）电饭锅在煲汤挡正常工Ω作时，电Ω路中的Ω电流是2A；
（2）某天用电高峰，小明关闭其它用电器，只让电饭锅在煮饭挡工作，发现电能表（如图
乙）指示灯30s内闪烁11次，电饭锅煮饭挡的实际功率是1100W；
（3）电阻R 的阻值是286 。
1
Ω
第30页（共30页）
