2023年湖北省武汉市中考物理试卷
一、选择题（共12小题，每小题3分，满分36分）
1．（3分）在中小学爱国主义教育活动中，某学校组织师生观看电影《闪闪的红星》，影片中有
歌词“小小竹排江中游，巍巍青山两岸走”，其中“青山……走”所选的参照物是
（ ）
A．竹排 B．江岸 C．房屋 D．青山
2．（3分）在清晨，人们经常看到湖面上大雾逐渐散去，这是（ ）
A．升华现象 B．凝华现象 C．汽化现象 D．熔化现象

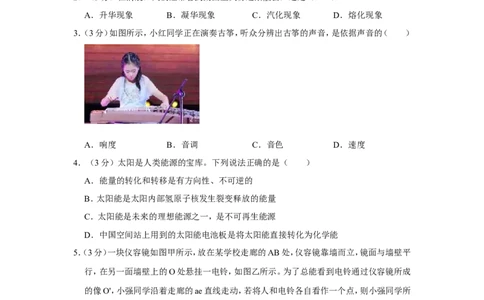

3．（3分）如图所示，小红同学正在演奏古筝，听众分辨出古筝的声音，是依据声音的（ ）
A．响度 B．音调 C．音色 D．速度
4．（3分）太阳是人类能源的宝库。下列说法正确的是（ ）
A．能量的转化和转移是有方向性、不可逆的
B．太阳能是太阳内部氢原子核发生裂变释放的能量
C．太阳能是未来的理想能源之一，是不可再生能源
D．中国空间站上用到的太阳能电池板是将太阳能直接转化为化学能
5．（3分）一块仪容镜如图甲所示，放在某学校走廊的AB处，仪容镜靠墙而立，镜面与墙壁平
行，在另一面墙壁上的O处悬挂一电铃，如图乙所示。为了总能看到电铃通过仪容镜所成
的像O'，小强同学沿着走廊的ae直线走动，若将人和电铃各自看作一个点，则小强同学所
在的区间是（ ）
第1页（共24页）A．ab B．bc C．cd D．de

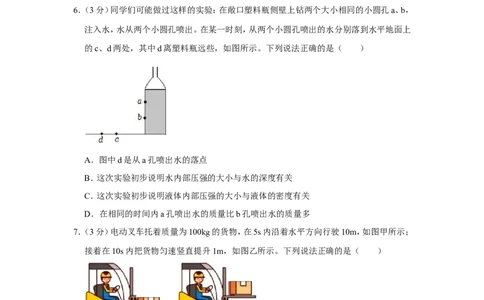

6．（3分）同学们可能做过这样的实验：在敞口塑料瓶侧壁上钻两个大小相同的小圆孔a、b，
注入水，水从两个小圆孔喷出。在某一时刻，从两个小圆孔喷出的水分别落到水平地面上
的c、d两处，其中d离塑料瓶远些，如图所示。下列说法正确的是（ ）
A．图中d是从a孔喷出水的落点
B．这次实验初步说明水内部压强的大小与水的深度有关
C．这次实验初步说明液体内部压强的大小与液体的密度有关
D．在相同的时间内a孔喷出水的质量比b孔喷出水的质量多
7．（3分）电动叉车托着质量为100kg的货物，在5s内沿着水平方向行驶10m，如图甲所示；
接着在10s内把货物匀速竖直提升1m，如图乙所示。下列说法正确的是（ ）
A．叉车水平行驶过程中，货物的重力做功为1×104J
B．叉车提升货物过程中，克服货物的重力做功为1×103J
C．叉车水平行驶过程中，叉车的重力势能转化为货物的动能
D．叉车提升货物过程中，货物的动能转化为货物的重力势能
8．（3分）小红同学用气球（由橡胶制成）与自己的头发摩擦几下，松手后，气球“粘”在头发
第2页（共24页）上，其原因是（ ）
A．气球上的负电荷转移到头发上
B．头发上的正电荷转移到气球上
C．气球和头发带同种电荷而相互排斥
D．气球和头发带异种电荷而相互吸引

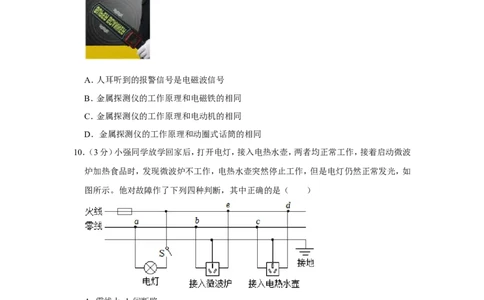

9．（3分）安检时使用的一种金属探测仪如图所示，金属探测仪靠近金属物体时，会产生感应
电流，发出报警信号。下列说法正确的是（ ）
A．人耳听到的报警信号是电磁波信号
B．金属探测仪的工作原理和电磁铁的相同
C．金属探测仪的工作原理和电动机的相同
D．金属探测仪的工作原理和动圈式话筒的相同
10．（3分）小强同学放学回家后，打开电灯，接入电热水壶，两者均正常工作，接着启动微波
炉加热食品时，发现微波炉不工作，电热水壶突然停止工作，但是电灯仍然正常发光，如
图所示。他对故障作了下列四种判断，其中正确的是（ ）
A．零线上ab间断路
B．零线上bc间断路
C．微波炉所在支路be间短路
D．电热水壶所在支路cd间短路

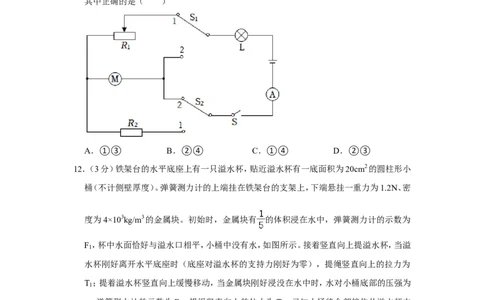

11．（3分）在学校举行的劳动技术成果汇报展示活动中，小强同学展示了一辆自己组装的玩
具车，它具有“原地灯光秀”“调速前进”和“定速后退”三种工作模式。通过控制开关
S 、S 和滑动变阻器R 来改变灯L的亮度，实现“原地灯光秀”：通过改变直流电动机的
1 2 1
第3页（共24页）转动方向及转速，实现“调速前进”或“定速后退”，如图所示。已知电源电压不变，标
有“0.6A”灯L的电阻不变且R ＝10 ，定值电阻R ＝5 。当玩具车工作在“原地灯光
L 2
秀”模式时，电流表A的最大示数为Ω0.4A。关于下列结论Ω：
①电源电压为9V
②玩具车“调速前进”时，电流表A的最大示数小于0.6A
③玩具车“定速后退”时，电路消耗的总功率小于2.4W
④S闭合，S 接1，S 接2时，玩具车处于“原地灯光秀”模式
1 2
其中正确的是（ ）
A．①③ B．②④ C．①④ D．②③
12．（3分）铁架台的水平底座上有一只溢水杯，贴近溢水杯有一底面积为20cm2的圆柱形小
桶（不计侧壁厚度）。弹簧测力计的上端挂在铁架台的支架上，下端悬挂一重力为1.2N、密
度为4×103kg/m3的金属块。初始时，金属块有 的体积浸在水中，弹簧测力计的示数为
F ，杯中水面恰好与溢水口相平，小桶中没有水，如图所示。接着竖直向上提溢水杯，当溢
1
水杯刚好离开水平底座时（底座对溢水杯的支持力刚好为零），提绳竖直向上的拉力为
T ；提着溢水杯竖直向上缓慢移动，当金属块刚好浸没在水中时，水对小桶底部的压强为
1
p，弹簧测力计的示数为F ，提绳竖直向上的拉力为T 。已知小桶能全部接住从溢水杯中
2 2
溢出的水，则下列说法正确的是（ ）
第4页（共24页）A．金属块体积为300cm3 B．F ﹣F ＝0.18N
1 2
C．p＝150Pa D．T ＝T
2 1
二、解答题（共7小题，满分34分）
13．（3分）我国确立了到2025年实现可再生能源年发电量在3.3×1012千瓦时左右的目标，为
了实现上述目标，可以大力发展风能发电和水能发电。我国的“奋进号”潮流能发电机组
是世界上单台容量最大的潮流能发电机组，它的吊装如图所示，其核心部件是“水下大风
车”，将它安装在海底，可以利用海水的潮流能发电。请回答下列问题：
（1）3.3×1012千瓦时＝ 焦耳。
（2）涨潮或落潮期间，海水冲击位于海底的“水下大风车”，带动潮流能发电机发电，在
这个过程中 能转化为 能。
14．（3分）2022年2月5日，中国队获得短道速滑混合团体2000米接力比赛冠军，这是中国
代表团在北京冬奥会上夺得的首枚金牌。短道速滑的接力与田径比赛的接力不同，运动员
只需要在到达接力地点的时候推送下一个队友出发就是完成了接力。如图所示，决赛中，
“接棒”的运动员甲在“交棒”的运动员乙前面滑行，当追上时，乙猛推甲一把，使甲获
得更大的速度向前滑行，这说明了 ；乙由于 ，不蹬冰也
能继续向前滑行；此后乙的速度逐渐减小，是因为受到 作用。
第5页（共24页）15．（4分）某实验小组用两套如图甲所示的实验装置分别研究海波和石蜡的熔化过程。
（1）如图乙所示，温度计显示的是石蜡在某时刻的温度，它的示数是 ℃。
（2）海波熔化过程中不断 （填“放出”或“吸收”）热量，温度 （填
“升高”、“不变”或“降低”）。
（3）两支试管中分别盛有海波和石蜡，当两者全部熔化后，该实验小组继续研究海波和石
蜡的凝固过程。将两支试管从烧杯中取出，静置于空气中自然冷却，每隔2min同时记录一
次温度，根据记录数据在同一个图象中画出它们的温度随时间变化的曲线，如图丙所示。
下列说法正确的是 （填标号）。
A.石蜡的凝固点为48℃
B.实验室内环境温度为20℃
C.0～15min内的任一时刻，石蜡和海波的温度都不可能相同
16．（4分）用F为焦点，焦距为f的凸透镜探究成像规律，在实验中：
（1）发光物体和凸透镜的位置如图所示，图中光屏未画出，光屏上所成清晰的像在图中
（填数字序号）区域，像的箭头方向是竖直向 的，像的大小比发光物体要
第6页（共24页）。
（2）将光屏放在凸透镜右侧，发光物体放在A处，发现无论怎样调整光屏的位置，在光屏
上都无法得到发光物体的像。撤去光屏，从凸透镜右侧向凸透镜看去，观察到发光物体的
像，此像到凸透镜的距离 （填“大于”、“等于”或“小于”）发光物体到凸
透镜的距离。
17．（4分）在探究杠杆平衡条件的实验中：
（1）调节平衡螺母，使杠杆在不挂钩码时，保持水平并静止。选取若干个质量均为50g的
钩码，在杠杆两侧分别挂上不同数量的钩码，移动钩码，使杠杆重新在水平位置平衡，分
别记下F 、F 、l 、l 的数值。重做几次实验，部分实验数据如表所示。
1 2 1 2
次数 动力F /N 动力臂l /cm 阻力F /N 阻力臂l /cm
1 1 2 2
1 3.0 5.0 1.5 10.0
2 2.0 15.0 2.0 15.0
3 1.0 25.0 2.5 10.0
…… …… …… …… ……
由表中数据可得，F 、F 、h 、l 之间的关系式是 。
1 2 1 2
（2）①在第（1）问的某次实验中，杠杆右侧挂了4个钩码，左侧用弹簧测力计竖直向下拉，
当杠杆在如图甲所示位置静止时，弹簧测力计的示数是 N。
②保持杠杆右侧所挂4个钩码的位置不变，取下弹簧测力计，在杠杆右侧用弹簧测力计
沿竖直方向拉杠杆，当杠杆再次水平并静止时，弹簧测力计对杠杆的拉力为F＝1.5N，请
在图乙中画出弹簧测力计对杠杆的拉力F的示意图及其力臂l。
18．（6分）小红同学用下列器材探究电流与电阻的关系：干电池4节，定值电阻R（10 、15 、
20 和25 ），电流表A（量程0～0.6A或0～3A），电压表V（量程0～3V或0～15ΩV），Ω滑
动Ω变阻器，Ω开关，导线若干。在实验中：
第7页（共24页）（1）①如图乙所示，电压表量程为0～15V，电流表量程为0～0.6A，定值电阻R＝10 ，请
根据图甲在图乙中补画2根导线，将实物电路连接完整。 Ω
②确认电路连接无误后，闭合开关，电压表示数如图丙所示，则电源电压是 V。
（2）断开开关，将电压表量程改为0～3V，并联接在图甲中的 A、B两点，检查电路无误后，
闭合开关，向左移动滑片P，当电流表示数为0.24A时，记下电压表的示数，设此时滑动变
阻器连入电路的阻值为R ，接着将10 的定值电阻更换为15 的定值电阻，重做实验，
P1
当观察到电压表的示数是 VΩ时，记下电流表的示数Ω，设此时滑动变阻器连入
电路的阻值为R ，则R ﹣R ＝ 。
p2 P2 P1
（3）小红同学继续进行实验，将15 的定值电Ω阻更换为20 的定值电阻，闭合开关，发现
滑片P在最右端时，电压表示数为2Ω.7V。为了能用20 和2Ω5 的定值电阻继续完成实验，
应将实物电路中的滑动变阻器更换为 Ω （Ω填“25 2A”“30 2A”
或“50 1.5A”）的滑动变阻器。 Ω Ω
19．（10分Ω）智能机器正在进入我们的生活，为人们提供高效、精准的服务。某台全自动扫拖
一体机器人主要由锂电池组、扫地模组、吸尘模组、拖地模组、升降模组和车轮模组等组
件构成，它既可以扫地，也可以拖地。小强同学在面积为S ＝27m2的空房间（矩形ABCD）
1
内，用这台机器人打扫家庭卫生。
第8页（共24页）（1）机器人扫地过程中，若在1×103s内总共做了2.4×104J的功，则机器人做功的功率是多
少W？
（2）机器人底部构造如图甲所示，两块面积均为S ＝1.8×10﹣2m2的抹布固定在转盘O 、O
2 1 2
上，在升降模组控制下，下降并压迫地面，利用两块抹布旋转擦洗和加压拖地。机器人在
瓷砖地面上拖地时，两块抹布对瓷砖地面的压力为12N，两块抹布对瓷砖地面的压强是多
少Pa？
（3）机器人拖地过程可用如图乙所示的简化模型进行研究，关门后，机器人（用 O表示）
从图示位置开始，贴近墙壁AB沿着弓形路线拖洗地面，在地面上拖出水带（水的⊙痕迹）的
宽度均为d＝0.3m，其中平行于墙边AB的任意相邻的两条水带都不重叠，当机器人拖出
第15条水带到达墙角C处时，刚好将整个房间的地面拖洗了1次。机器人受到的牵引力
为F＝20N，牵引力的功率为3W。忽略墙边和墙角处机器人沿着弓形路线无法拖洗的地
面面积，设机器人沿着弓形路线运动时速度大小不变，求机器人需要多长时间，才能沿着
弓形路线将整个房间的地面拖洗1次？
第9页（共24页）2023年湖北省武汉市中考物理试卷
参考答案与试题解析
一、选择题（共12小题，每小题3分，满分36分）
1．（3分）在中小学爱国主义教育活动中，某学校组织师生观看电影《闪闪的红星》，影片中有
歌词“小小竹排江中游，巍巍青山两岸走”，其中“青山……走”所选的参照物是
（ ）
A．竹排 B．江岸 C．房屋 D．青山
【解答】解：研究物体运动状态时，通常不能以被研究的物体自身作为参照物，歌词“巍巍
青山两岸走”中是青山在“走”，所以应选有位置变化的青山之外的竹排为参照物，故A
正确，BCD错误。
故选：A。
2．（3分）在清晨，人们经常看到湖面上大雾逐渐散去，这是（ ）
A．升华现象 B．凝华现象 C．汽化现象 D．熔化现象
【解答】解：雾是小水滴，大雾逐渐散去，小水滴变成水蒸气，属于汽化现象，故ABD错误，
C正确。
故选：C。
3．（3分）如图所示，小红同学正在演奏古筝，听众分辨出古筝的声音，是依据声音的（ ）
A．响度 B．音调 C．音色 D．速度
【解答】解：人们能分辨出古筝和琵琶演奏的声音，主要是依据声音的音色不同。
故选：C。
4．（3分）太阳是人类能源的宝库。下列说法正确的是（ ）
A．能量的转化和转移是有方向性、不可逆的
B．太阳能是太阳内部氢原子核发生裂变释放的能量
C．太阳能是未来的理想能源之一，是不可再生能源
第10页（共24页）D．中国空间站上用到的太阳能电池板是将太阳能直接转化为化学能
【解答】解：A、能量的转化和转移是有方向性、不可逆的，故A正确；
B、太阳能是太阳内部氢原子核发生聚变释放的能量，故B错误；
C、太阳能是未来的理想能源之一，可以源源不断得到，是可再生能源，故C错误；
D、中国空间站上用到的太阳能电池板是将太阳能直接转化为电能，故D错误。
故选：A。
5．（3分）一块仪容镜如图甲所示，放在某学校走廊的AB处，仪容镜靠墙而立，镜面与墙壁平
行，在另一面墙壁上的O处悬挂一电铃，如图乙所示。为了总能看到电铃通过仪容镜所成
的像O'，小强同学沿着走廊的ae直线走动，若将人和电铃各自看作一个点，则小强同学所
在的区间是（ ）
A．ab B．bc C．cd D．de
【解答】解：电铃反射的光入射到A处和B处，经过平面镜反射到b和c两处，为了总能看
到电铃通过仪容镜所成的像O'，小强同学所在的区间是bc。
故选：B。
6．（3分）同学们可能做过这样的实验：在敞口塑料瓶侧壁上钻两个大小相同的小圆孔a、b，
注入水，水从两个小圆孔喷出。在某一时刻，从两个小圆孔喷出的水分别落到水平地面上
的c、d两处，其中d离塑料瓶远些，如图所示。下列说法正确的是（ ）
A．图中d是从a孔喷出水的落点
B．这次实验初步说明水内部压强的大小与水的深度有关
第11页（共24页）C．这次实验初步说明液体内部压强的大小与液体的密度有关
D．在相同的时间内a孔喷出水的质量比b孔喷出水的质量多
【解答】解：A、由图可知，a处液体的深度比b处液体的深度小，由液体压强的特点可知，a
处液体的压强小于b处液体的压强，因此a孔喷出水的距离小于b空喷出水的距离，即d
是从a孔喷出水的落点，c是从a孔喷出水的落点，故A错误；
BC、由图可知，小孔位置越低，水的深度越深，水喷出得越远，表示水的压强越大，说明液
体内部压强的大小跟液体的深度有关，故B正确、C错误；
D、a孔的位置比b空的位置高，水的深度小，液体压强小，则水的流速慢，若两孔大小相同，
则相同时间内a空流出水的质量小，故D错误。
故选：B。
7．（3分）电动叉车托着质量为100kg的货物，在5s内沿着水平方向行驶10m，如图甲所示；
接着在10s内把货物匀速竖直提升1m，如图乙所示。下列说法正确的是（ ）
A．叉车水平行驶过程中，货物的重力做功为1×104J
B．叉车提升货物过程中，克服货物的重力做功为1×103J
C．叉车水平行驶过程中，叉车的重力势能转化为货物的动能
D．叉车提升货物过程中，货物的动能转化为货物的重力势能
【解答】解：A、功是力和力的方向上移动的距离的乘积，所以水平行驶过程中，货物的重力
没有做功，故A错误；
B、叉车提升货物的过程中，克服货物重力做功：W＝Gh＝mgh＝100kg×10N/kg×1m＝
1×103J，故B正确；
C、叉车水平行驶过程中，叉车的质量没有变化，高度也没有变化，因此叉车的重力势能没
有变化，所以不是叉车的重力势能转化为货物的动能，故C错误；
D、货物上升过程中，质量不变，速度不变，动能不变，高度变大，重力势能变大，因此不是
货物的动能转化为货物的重力势能，故D错误。
故选：B。
8．（3分）小红同学用气球（由橡胶制成）与自己的头发摩擦几下，松手后，气球“粘”在头发
第12页（共24页）上，其原因是（ ）
A．气球上的负电荷转移到头发上
B．头发上的正电荷转移到气球上
C．气球和头发带同种电荷而相互排斥
D．气球和头发带异种电荷而相互吸引
【解答】解：因摩擦的方法使物体带电叫摩擦起电，用气球（由橡胶制成）与自己的头发摩
擦几下，气球和头发带异种电荷，而异种电荷相互吸引，气球“粘”在头发上，故ABC不
符合题意，D符合题意。
故选D。
9．（3分）安检时使用的一种金属探测仪如图所示，金属探测仪靠近金属物体时，会产生感应
电流，发出报警信号。下列说法正确的是（ ）
A．人耳听到的报警信号是电磁波信号
B．金属探测仪的工作原理和电磁铁的相同
C．金属探测仪的工作原理和电动机的相同
D．金属探测仪的工作原理和动圈式话筒的相同
【解答】解：金属探测仪靠近金属物体时，会产生感应电流，发出报警信号，其原理是电磁
感应。
A、人耳听到的报警信号是声信号，故A错误；
B、电磁铁利用的是电流的磁效应，与金属探测仪的工作原理不同，故B错误；
C、电动机是利用通电导体在磁场中受力转动的原理工作的，与金属探测仪的工作原理不
同，故C错误；
D、动圈式话筒是利用电磁感应原理来工作的，与金属探测仪的工作原理相同，故D正确。
故选：D。
10．（3分）小强同学放学回家后，打开电灯，接入电热水壶，两者均正常工作，接着启动微波
炉加热食品时，发现微波炉不工作，电热水壶突然停止工作，但是电灯仍然正常发光，如
图所示。他对故障作了下列四种判断，其中正确的是（ ）
第13页（共24页）A．零线上ab间断路
B．零线上bc间断路
C．微波炉所在支路be间短路
D．电热水壶所在支路cd间短路
【解答】解：家庭电路中它们之间的连接方式是并联。用电器之间既可以单独工作又互不
影响；电灯仍正常工作，说明电源的火线、零线均正常；电热壶和微波炉突然停止工作，灯
L仍正常发光，故障应为电热壶和微波炉所在的干路出现断路现象，因此是可能是 ab间
发生了断路。
若微波炉所在支路be间短路或电热水壶所在支路cd间短路，所有用电器都不可能有电
流通过，灯L不能正常发光。
故选：A。
11．（3分）在学校举行的劳动技术成果汇报展示活动中，小强同学展示了一辆自己组装的玩
具车，它具有“原地灯光秀”“调速前进”和“定速后退”三种工作模式。通过控制开关
S 、S 和滑动变阻器R 来改变灯L的亮度，实现“原地灯光秀”：通过改变直流电动机的
1 2 1
转动方向及转速，实现“调速前进”或“定速后退”，如图所示。已知电源电压不变，标
有“0.6A”灯L的电阻不变且R ＝10 ，定值电阻R ＝5 。当玩具车工作在“原地灯光
L 2
秀”模式时，电流表A的最大示数为Ω0.4A。关于下列结论Ω：
①电源电压为9V
②玩具车“调速前进”时，电流表A的最大示数小于0.6A
③玩具车“定速后退”时，电路消耗的总功率小于2.4W
④S闭合，S 接1，S 接2时，玩具车处于“原地灯光秀”模式
1 2
其中正确的是（ ）
第14页（共24页）A．①③ B．②④ C．①④ D．②③
【解答】解：根据题意，通过控制开关S 、S 和滑动变阻器R 来改变灯L的亮度，实现“原
1 2 1
地灯光秀”，此时直流电动机不连入电路，因此S闭合，S 接1，S 接1时，玩具车处于
1 2
“原地灯光秀”模式，故④错误；
当玩具车工作在“原地灯光秀”模式时，电流表A的最大示数为0.4A，电源电压不变，根
据I＝ 可知，电路中总电阻最小时电流最大，因此此时滑动变阻器R 连入电路的电阻为
1
零，电路为灯L与R 的串联电路，电源电压为：
2
U＝I（R +R ）＝0.4A×（10 +5 ）＝6V；故①错误；
L 2
根据题意，通过改变直流电动Ω机的Ω转动方向及转速，实现“调速前进”或“定速后退”，
说明玩具车前进时需要用滑动变阻器R 来实现“调速”，但后退时电路中没有滑动变阻
1
器R ，以实现“定速”，因此S闭合，S 接1，S 接2时，玩具车处于“调速前进”模式；S
1 1 2
闭合，S 接2，S 接1时，玩具车处于“定速后退”模式；
1 2
玩具车“调速前进”时，电源电压不变，根据I＝ 可知，电路中总电阻最小时电流最大，
因此此时滑动变阻器R 连入电路的电阻为零，电路为灯L与直流电动机的串联电路，此
1
时电路电流为I′＝ ＝ ，因为R 不为零，因此电路电流I′小于0.6A，
M
电流表A的最大示数小于0.6A，故②正确；
玩具车“定速后退”时，电路消耗的总功率为：
P＝ ＝ ＝ ＝ ；
因为R 不为零，电路为灯L与直流电动机、定值电阻R 的串联电路，因此电路消耗的总
M 2
第15页（共24页）功率小于2.4W，故③正确。
故选：D。
12．（3分）铁架台的水平底座上有一只溢水杯，贴近溢水杯有一底面积为20cm2的圆柱形小
桶（不计侧壁厚度）。弹簧测力计的上端挂在铁架台的支架上，下端悬挂一重力为1.2N、密
度为4×103kg/m3的金属块。初始时，金属块有 的体积浸在水中，弹簧测力计的示数为
F ，杯中水面恰好与溢水口相平，小桶中没有水，如图所示。接着竖直向上提溢水杯，当溢
1
水杯刚好离开水平底座时（底座对溢水杯的支持力刚好为零），提绳竖直向上的拉力为
T ；提着溢水杯竖直向上缓慢移动，当金属块刚好浸没在水中时，水对小桶底部的压强为
1
p，弹簧测力计的示数为F ，提绳竖直向上的拉力为T 。已知小桶能全部接住从溢水杯中
2 2
溢出的水，则下列说法正确的是（ ）
A．金属块体积为300cm3 B．F ﹣F ＝0.18N
1 2
C．p＝150Pa D．T ＝T
2 1
【解答】解：A、金属块的质量m金 ＝ ＝ ＝0.12kg，
根据 ＝ 可得金属块的体积：V金 ＝ ＝ ＝3×10﹣5m3＝30cm3，故A
ρ
错误；
B、初始时，金属块有 的体积浸在水中，受重力G金 、浮力F浮 和弹簧测力计的拉力F
1
的
作用，
第16页（共24页）此时排开水的体积：V排 ＝ V金 ＝ ×3×10﹣5m3＝6×10﹣6m3，
F浮 ＝ 水gV排 ＝1.0×103kg/m3×10N/kg×6×10﹣6m3＝0.06N，
根据受ρ力平衡可得：G金 ＝F浮+F
1
，
所以，F
1
＝G金 ﹣F浮 ＝1.2N﹣0.06N＝1.14N；
当金属块浸没在水中，受重力G金 、浮力F浮 ′和弹簧测力计的拉力F
2
的作用，
则排开水的体积：V排 ′＝V金 ＝3×10﹣5m3，
F浮 ′＝ 水gV排 ′＝1.0×103kg/m3×10N/kg×3×10﹣5m3＝0.3N，
根据受力ρ平衡可得：G金 ＝F浮 ′+F
2
，
所以，F
2
＝G金 ﹣F浮 ′＝1.2N﹣0.3N＝0.9N；
则F ﹣F ＝1.14N﹣0.9N＝0.24N，故B错误；
1 2
C、初始时，杯中水面恰好与溢水口相平，小桶中没有水，当金属块浸没在水中，G溢 ＝F
浮
′﹣F浮 ＝0.3N﹣0.06N＝0.24N，
由于水对小桶底部的压力：F＝G
溢
＝0.24N，则水对小桶底部的压强 p＝ ＝
＝120Pa，故C错误；
D、当溢水杯刚好离开水平底座时（底座对溢水杯的支持力刚好为零），提绳竖直向上的拉
力：T
1
＝G杯+G水+G排 ＝G杯+G水+F浮 ＝G杯+G水+0.06N；
当金属块刚好浸没在水中时，提绳竖直向上的拉力：T
2
＝G杯+G水 ﹣G溢+G排 ′＝G杯+G
水
﹣G溢+F浮 ′＝G杯+G水 ﹣0.24N+0.3N＝G杯+G水+0.06N；
所以，T ＝T ，故D正确。
1 2
故选：D。
二、解答题（共7小题，满分34分）
13．（3分）我国确立了到2025年实现可再生能源年发电量在3.3×1012千瓦时左右的目标，为
了实现上述目标，可以大力发展风能发电和水能发电。我国的“奋进号”潮流能发电机组
是世界上单台容量最大的潮流能发电机组，它的吊装如图所示，其核心部件是“水下大风
车”，将它安装在海底，可以利用海水的潮流能发电。请回答下列问题：
（1）3.3×1012千瓦时＝ 1.188×1 0 1 9 焦耳。
（2）涨潮或落潮期间，海水冲击位于海底的“水下大风车”，带动潮流能发电机发电，在
这个过程中 机械 能转化为 电 能。
第17页（共24页）【解答】解：（1）3.3×1012千瓦时＝3.3×1012×3.6×106J＝1.188×1019J。
（2）涨潮或落潮期间，海水冲击位于海底的“水下大风车”，带动潮流能发电机发电，发
电机是要产生电能，在这个过程中机械能转化为电能。
故答案为：（1）1.188×1019。（2）机械；电。
14．（3分）2022年2月5日，中国队获得短道速滑混合团体2000米接力比赛冠军，这是中国
代表团在北京冬奥会上夺得的首枚金牌。短道速滑的接力与田径比赛的接力不同，运动员
只需要在到达接力地点的时候推送下一个队友出发就是完成了接力。如图所示，决赛中，
“接棒”的运动员甲在“交棒”的运动员乙前面滑行，当追上时，乙猛推甲一把，使甲获
得更大的速度向前滑行，这说明了 力可以改变物体的运动状态 ；乙由于 惯性 ，
不蹬冰也能继续向前滑行；此后乙的速度逐渐减小，是因为受到 阻力 作用。
【解答】解：乙猛推甲一把，使甲获得更大的速度向前滑行，这说明了力可以改变物体的运
动状态；
乙由于惯性，仍保持原来的运动状态，所以不蹬冰也能继续向前滑行；
此后乙的速度逐渐减小，是因为受到阻力作用，是阻力改变了乙的运动状态。
故答案为：力可以改变物体的运动状态；惯性；阻力。
15．（4分）某实验小组用两套如图甲所示的实验装置分别研究海波和石蜡的熔化过程。
第18页（共24页）（1）如图乙所示，温度计显示的是石蜡在某时刻的温度，它的示数是 3 6 ℃。
（2）海波熔化过程中不断 吸收 （填“放出”或“吸收”）热量，温度 不变 （填
“升高”、“不变”或“降低”）。
（3）两支试管中分别盛有海波和石蜡，当两者全部熔化后，该实验小组继续研究海波和石
蜡的凝固过程。将两支试管从烧杯中取出，静置于空气中自然冷却，每隔2min同时记录一
次温度，根据记录数据在同一个图象中画出它们的温度随时间变化的曲线，如图丙所示。
下列说法正确的是 B （填标号）。
A.石蜡的凝固点为48℃
B.实验室内环境温度为20℃
C.0～15min内的任一时刻，石蜡和海波的温度都不可能相同
【解答】解：（1）由图乙可知，温度计的分度值是1℃，此时的温度是36℃；
（2）海波是晶体，熔化过程中不断吸收热量，温度不变；
（3）A、石蜡是非晶体，没有凝固点，故A错误；
B、由图丙可知，实验室内环境温度为20℃，故B正确；
C、由图丙可知，5min时，石蜡和海波的温度相同，故C错误。
故选：B。
故答案为：（1）36；（2）吸收：不变 （3）B。
16．（4分）用F为焦点，焦距为f的凸透镜探究成像规律，在实验中：
（1）发光物体和凸透镜的位置如图所示，图中光屏未画出，光屏上所成清晰的像在图中
第19页（共24页）③ （填数字序号）区域，像的箭头方向是竖直向 下 的，像的大小比发光物体要
小 。
（2）将光屏放在凸透镜右侧，发光物体放在A处，发现无论怎样调整光屏的位置，在光屏
上都无法得到发光物体的像。撤去光屏，从凸透镜右侧向凸透镜看去，观察到发光物体的
像，此像到凸透镜的距离 大于 （填“大于”、“等于”或“小于”）发光物体到凸透
镜的距离。
【解答】解：（1）发光物体和凸透镜的位置如图所示，可知物距大于2倍焦距，成倒立、缩小
的实像，像距大于1倍焦距小于2倍焦距，故光屏上所成清晰的像在图中③区域，像的箭
头方向是竖直向下的，像的大小比发光物体要小；
（2）将光屏放在凸透镜右侧，发光物体放在A处，物距小于一倍焦距，由凸透镜成像的规
律可知，当物距小于一倍焦距时，成正立放大的虚像，此时物像同侧，像距大于物距，即此
像到凸透镜的距离大于发光物体到凸透镜的距离。
故答案为：（1）③；下：小；（2）大于。
17．（4分）在探究杠杆平衡条件的实验中：
（1）调节平衡螺母，使杠杆在不挂钩码时，保持水平并静止。选取若干个质量均为50g的
钩码，在杠杆两侧分别挂上不同数量的钩码，移动钩码，使杠杆重新在水平位置平衡，分
别记下F 、F 、l 、l 的数值。重做几次实验，部分实验数据如表所示。
1 2 1 2
次数 动力F /N 动力臂l /cm 阻力F /N 阻力臂l /cm
1 1 2 2
1 3.0 5.0 1.5 10.0
2 2.0 15.0 2.0 15.0
3 1.0 25.0 2.5 10.0
…… …… …… …… ……
由表中数据可得，F 、F 、h 、l 之间的关系式是 F l ＝ F l 。
1 2 1 2 11 22
第20页（共24页）（2）①在第（1）问的某次实验中，杠杆右侧挂了4个钩码，左侧用弹簧测力计竖直向下拉，
当杠杆在如图甲所示位置静止时，弹簧测力计的示数是 3. 0 N。
②保持杠杆右侧所挂4个钩码的位置不变，取下弹簧测力计，在杠杆右侧用弹簧测力计
沿竖直方向拉杠杆，当杠杆再次水平并静止时，弹簧测力计对杠杆的拉力为F＝1.5N，请
在图乙中画出弹簧测力计对杠杆的拉力F的示意图及其力臂l。
【解答】解：（1）分析表格中的数据可得出杠杆平衡的条件是：动力×动力臂＝阻力×阻力臂
（F ×l ＝F ×l ）；
1 1 2 2
（2）①根据图甲中的数据，结合杠杆的平衡条件可得：F ×0.1m＝4mg×0.15m，解得：F ＝
1 1
3.0N；
②在杠杆右侧用弹簧测力计沿竖直方向拉杠杆，要使杠杆平衡，应竖直向上拉，根据杠杆
平衡条件得：1.5N×l ＝4mg×0.15m，解得：l ＝0.2m，
1 1
根据力和力臂的画法，可画出拉力和力臂，如图所示：
故答案为：（1）F l ＝F l ；（2）①3.0；②见上图。
11 22
18．（6分）小红同学用下列器材探究电流与电阻的关系：干电池4节，定值电阻R（10 、15 、
20 和25 ），电流表A（量程0～0.6A或0～3A），电压表V（量程0～3V或0～15ΩV），Ω滑
动Ω变阻器，Ω开关，导线若干。在实验中：
第21页（共24页）（1）①如图乙所示，电压表量程为0～15V，电流表量程为0～0.6A，定值电阻R＝10 ，请
根据图甲在图乙中补画2根导线，将实物电路连接完整。 Ω
②确认电路连接无误后，闭合开关，电压表示数如图丙所示，则电源电压是 6 V。
（2）断开开关，将电压表量程改为0～3V，并联接在图甲中的 A、B两点，检查电路无误后，
闭合开关，向左移动滑片P，当电流表示数为0.24A时，记下电压表的示数，设此时滑动变
阻器连入电路的阻值为R ，接着将10 的定值电阻更换为15 的定值电阻，重做实验，
P1
当观察到电压表的示数是 2. 4 V时Ω，记下电流表的示数，设Ω此时滑动变阻器连入电路
的阻值为R ，则R ﹣R ＝ 7. 5 。
p2 P2 P1
（3）小红同学继续进行实验，将15 Ω的定值电阻更换为20 的定值电阻，闭合开关，发现
滑片P在最右端时，电压表示数为2Ω.7V。为了能用20 和2Ω5 的定值电阻继续完成实验，
应将实物电路中的滑动变阻器更换为 “ 5 0 1.5A Ω ” （填Ω“25 2A”“30 2A”或
“50 1.5A”）的滑动变阻器。 Ω Ω Ω
【解答Ω】（1）①根据图甲所示电路图，滑动变阻器与定值电阻串联，电压表测量定值电阻
和滑动变阻器串联后两端总电压；如下图所示：
；
②因为图丙中电压表选用0～15V的量程，由图可知电压表的分度值为0.5V，示数为
6V；
根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，将10 的定值
Ω
第22页（共24页）电阻更换为15 的定值电阻时，电压表示数为U ＝IR＝0.24A×10 ＝2.4V，
R
Ω Ω
则：R ＝ ﹣R＝ ﹣10 ＝15 ；
P1
Ω Ω
接入15 的定值电阻时，R ＝ ﹣R′＝ ﹣15 ＝22.5 ；
P2
Ω Ω Ω
则：R ﹣R ＝22.5 ﹣15 ＝7.5 ；
P2 P1
（3）当接入电路的Ω电阻RΩ＝20 Ω时，根据实验要求，其两端电压U＝2.4V，
Ω
变阻器接入电路电阻R ＝ ﹣R″＝ ﹣20 ＝30 ；
P3
Ω Ω
将20 的定值电阻更换为25 的定值电阻时，要控制控制定值电阻的电压相同，变阻器
接入电Ω路电阻需要大于30 ，Ω故选标有“50 1.5A”的滑动变阻器。
故答案为：（1）①见解析Ω图；②6；（2）Ω2.4；7.5；（3）“50 1.5A”。
19．（10分）智能机器正在进入我们的生活，为人们提供高效、精准的Ω服务。某台全自动扫拖
一体机器人主要由锂电池组、扫地模组、吸尘模组、拖地模组、升降模组和车轮模组等组
件构成，它既可以扫地，也可以拖地。小强同学在面积为S ＝27m2的空房间（矩形ABCD）
1
内，用这台机器人打扫家庭卫生。
（1）机器人扫地过程中，若在1×103s内总共做了2.4×104J的功，则机器人做功的功率是多
少W？
（2）机器人底部构造如图甲所示，两块面积均为S ＝1.8×10﹣2m2的抹布固定在转盘O 、O
2 1 2
上，在升降模组控制下，下降并压迫地面，利用两块抹布旋转擦洗和加压拖地。机器人在
瓷砖地面上拖地时，两块抹布对瓷砖地面的压力为12N，两块抹布对瓷砖地面的压强是多
少Pa？
第23页（共24页）（3）机器人拖地过程可用如图乙所示的简化模型进行研究，关门后，机器人（用 O表示）
从图示位置开始，贴近墙壁AB沿着弓形路线拖洗地面，在地面上拖出水带（水的⊙痕迹）的
宽度均为d＝0.3m，其中平行于墙边AB的任意相邻的两条水带都不重叠，当机器人拖出
第15条水带到达墙角C处时，刚好将整个房间的地面拖洗了1次。机器人受到的牵引力
为F＝20N，牵引力的功率为3W。忽略墙边和墙角处机器人沿着弓形路线无法拖洗的地
面面积，设机器人沿着弓形路线运动时速度大小不变，求机器人需要多长时间，才能沿着
弓形路线将整个房间的地面拖洗1次？
【解答】解；（1）机器人扫地过程中，若在1×103s内总共做了2.4×104J的功，则机器人做功
的功率为：
P＝ ＝ ＝24W；
（2）两块面积均为S ＝1.8×10﹣2m2的抹布，两块抹布对瓷砖地面的压力为12N，则两块抹
2
布对瓷砖地面的压强为：
p＝ ＝ ≈333Pa；
（3）由P＝ 、W＝Fs和v＝ 可得机器人的速度为：
v＝ ＝ ＝0.15m/s；
每次在AB方向运动所用时间为：
t ＝ ＝ ＝38s；
1
每次沿BC方向运动0.3m所用时间为：
t ＝ ＝ ＝2s；
2
机器人沿弓形路线将整个房间地面拖洗1次，机器人需要的时间为：
t总 ＝t
1
×15+t
2
×14＝38s×15+2s×14＝598s。
答：（1）机器人做功的功率为24W；
（2）两块抹布对瓷砖地面的压强为333Pa；
（3）机器人沿弓形路线将整个房间地面拖洗1次，机器人需要的时间为598s。
第24页（共24页）
