2023年湖北省鄂州市中考物理试卷
第Ⅰ卷选择题（共24分）一、选择题（每小题只有一个选项符合题意，本大题共12小题，每小
题2分，共24分）
1．（2分）（2023•鄂州）鄂州是全国文明城市，为了不影响他人，市民在公共场所不高声喧哗，
说话尽量轻言细语。这里“轻言细语”是指声音的（ ）
A．音调低 B．响度小 C．音色美 D．频率低
2．（2分）（2023•鄂州）光与影的世界美妙无穷。如图所示的光现象中，能用光的直线传播解
释的是（ ）
A． 水中的倒影
B． 日晷上针的影子
C． 汽车后视镜中的像
D． 筷子在水面处弯折
3．（2分）（2023•鄂州）下列四种物态变化中，需要吸热的是（ ）
第1页（共28页）A．樟脑丸“消失” B．水结冰
C．草叶上形成露珠 D．树枝上出现雾凇
4．（2分）（2023•鄂州）劳动课已经成为大中小学的一门独立课程。小明同学积极参加家务劳
动，利用双休日时间学做红烧肉。关于做这道菜的过程中涉及的物理知识，下列判断正确
的是（ ）
A．切肉的锋利刀刃可以增大压力
B．用铁锅烧肉是因为铁的比热容大
C．做菜过程中肉的内能一直保持不变
D．天然气燃烧时将化学能转化为内能

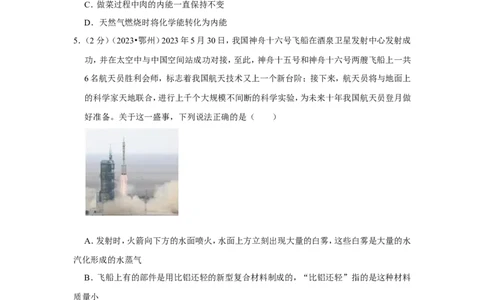

5．（2分）（2023•鄂州）2023年5月30日，我国神舟十六号飞船在酒泉卫星发射中心发射成
功，并在太空中与中国空间站成功对接，至此，神舟十五号和神舟十六号两艘飞船上一共
6名航天员胜利会师，标志着我国航天技术又上一个新台阶；接下来，航天员将与地面上
的科学家天地联合，进行上千个大规模不间断的科学实验，为未来十年我国航天员登月做
好准备。关于这一盛事，下列说法正确的是（ ）
A．发射时，火箭向下方的水面喷火，水面上方立刻出现大量的白雾，这些白雾是大量的水
汽化形成的水蒸气
B．飞船上有的部件是用比铝还轻的新型复合材料制成的，“比铝还轻”指的是这种材料
质量小
C．神舟十六号飞船与空间站实现对接时，它们之间处于相对静止状态
D．航天员将与地面上的科学家天地联合，进行科学实验，他们之间通话是利用超声波传
递信息
6．（2分）（2023•鄂州）生活处处皆物理，下列生活中的数据最接近实际情况的是（ ）
A．人感觉舒适的环境温度为37℃
B．一位中学生的质量约为50kg
C．汽车在高速公路上正常行驶的速度约为100m/s
第2页（共28页）D．普通家用冰箱的功率约为2000W
7．（2分）（2023•鄂州）如图所示是小新同学将一铁制小球从斜面顶端释放，小球滚到斜面底
端后接着在水平桌面上运动的情景。下列分析正确的是（ ）
A．小球从斜面滚下的过程中，重力势能全部转化为动能
B．小球在水平桌面上运动时速度越大惯性越大
C．小球在水平桌面上受到的摩擦是滑动摩擦
D．小球在水平桌面上做曲线运动，是因为受到了磁铁引力的作用
8．（2分）（2023•鄂州）小刚用如图所示的滑轮组，将重为10N的物体匀速提升0.5m，已知动
滑轮重2N，不计绳重和摩擦。下列说法正确的是（ ）
A．拉力F为5N
B．有用功为10J
C．绳子自由端移动的距离为1.5m
D．该滑轮组的机械效率为83.3%
9．（2分）（2023•鄂州）如图所示，开关S闭合时，小灯泡L 、L 都不亮，用一段导线的两端接
1 2
触a、b两点时，两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两
小灯泡都亮。对此，下列判断中可能的是（ ）
A．小灯泡L 断路 B．小灯泡L 断路
1 2
第3页（共28页）C．开关S断路 D．小灯泡L 短路
2
10．（2分）（2023•鄂州）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流
表A 的示数为0.3A。下列说法正确的是（ ）
1
A．L 与L 串联
1 2
B．开关S只控制L
1
C．L 、L 的电流分别是0.3A、0.2A
1 2
D．L 、L 的电流分别是0.5A、0.3A
1 2
11．（2分）（2023•鄂州）电在给人们的生活带来便利的同时，也带来了安全隐患。如图所示的
做法中，符合安全用电要求的是（ ）
A． 冰箱没有接地线
B． 用试电笔检测插座是否有电
C． 用湿手拨动开关
D． 多个大功率用电器同时使用一个插座
第4页（共28页）12．（2分）（2023•鄂州）如图甲所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片从
最右端移至灯正常发光的位置，此过程中电流表示数与两个电压表示数的关系图象如图
乙所示。下列说法正确的是（ ）
A．曲线a是电流表示数与电压表V 示数的关系图象
2
B．电源电压为11V
C．灯的额定电流为0.2A
D．滑动变阻器的最大阻值是15
第Ⅱ卷非选择题（共46分）二、填Ω空题（本大题共4小题，每空1分，共10分）
13．（3分）（2023•鄂州）如图所示，通过手表表盘上光滑透明凸起部分，能清楚地看到日期信
息，光滑透明凸起部分相当于 镜，观看到的是日期数字的 （选填
“实”或“虚”）像。手表的背面打磨得非常平整光滑，能清楚地照出人眼的像，此像的
大小与人眼相比 （选填“变大”、“变小”或“不变”）。
14．（2分）（2023•鄂州）小勇同学购买了一款户外分体式燃气炉，准备去户外野炊。用该燃气
炉烧水时，把初温为20℃的1kg水加热到100℃，燃烧了0.025m3天然气。则水吸收的热量
为 J，假设天然气完全燃烧，则燃气炉烧水的效率为 。c水
＝4.2×103J/（kg•℃），天然气的热值取4×107J/m3。
15．（3分）（2023•鄂州）如图所示是实验室的验电器，它的工作原理是同种电荷
，验电器的金属箔所带的电荷量越多，金属箔的张角 ，验电器 （选
填“能”或“不能”）直接检验物体带哪种电荷。
第5页（共28页）16．（2分）（2023•鄂州）如图所示，水平桌面上放一物体A，物体A在3N的水平推力F的作
用下，运动0.2m，从甲图位置运动到乙图位置。在此过程中，推力F对物体A做功
J，物体A受到桌面的摩擦力 （选填“变大”、“变小”或“不变”）。
三、作图题（本大题共2小题，每小题3分，共6分）
17．（3分）（2023•鄂州）如图所示，将一袋大米无初速度地放在向右匀速运动的传送带上，米
袋将随传送带先做加速运动，后随传送带一起匀速运动。画出米袋加速过程中受力的示意
图（不计空气阻力，米袋上的黑点是其重心）。
18．（3分）（2023•鄂州）如图所示，水池边有一路灯S，路灯上方有一平面镜MN，S发出的光
能经MN反射后射入水中。请画出：
（1）S在平面镜中所成的像S'。
（2）经MN反射后过A点的反射光线OA。
（3）OA照射到水池中的光路图。
第6页（共28页）四、实验题（本大题共4小题，第19题每空2分，第20—22题每空1分，共15分）
19．（6分）（2023•鄂州）在学习牛顿第一定律时，同学们分组进行了“探究阻力对物体运动
的影响”实验，如图所示。
（1）实验中每次都使同一小车从同一斜面的同一高度由静止自由滑下，目的是使小车到达
水平面时具有相同的 。
（2）按照图甲、乙、丙的顺序实验时记录的内容见表。
接触面材料 小车受阻力情况 小车在水平面运动的距离s/cm
毛巾 大 23.2
棉布 较大 45.3
木板 小 97.5
同学们分析表中内容，得到的实验结论是：在其他条件相同时，小车受到的阻力越小，运
动的距离越远；进一步推理得出的结论是：不受阻力作用时，运动的小车将
。
（3）上述实验除了用到实验推理的方法外，还用到了控制变量法和 法。
20．（2分）（2023•鄂州）如图所示，该玩具叫做爱心温度计。由上下两个玻璃瓶和中间一段弯
曲的心形细玻璃管组成，事先在下面瓶子里装有乙醚液体（沸点约为34℃）。把热的手捂
在下面瓶底装有液体的部位，一会儿后，乙醚沸腾起来，导致下方玻璃瓶上部气压增大，
使液体顺着瓶子里的细玻璃管向上涌。松开手后，液体又会流回底部。
第7页（共28页）（1）手握瓶底时，手掌的热通过 （选填“做功”或“热传递”）的方法，改变
了乙醚的内能；
（2）松开手后，玻璃瓶上方乙醚蒸气经 （填物态变化名称）又流回底部。
21．（3分）（2023•鄂州）用“伏安法”测额定电压为2.5V的小灯泡正常发光时的电阻。
（1）小莉同学正确连接电路后，没有将滑动变阻器调到最大阻值，就闭合开关，发现电压
表的示数如图乙所示，电压表的示数为 V。为使小灯泡正常发光，滑片P应向
（选填“A”或“B”）端移动。
（2）如果滑片P滑到端点位置时，电压表示数仍大于2.5V，则应更换滑动变阻器，更换的
滑动变阻器的最大阻值应比原来的滑动变阻器的最大阻值要 （选填“大”或
“小”）些。
22．（4分）（2023•鄂州）物理小组的同学们利用如图所示的实验装置，探究导体在磁场中运
动时产生感应电流的条件。
（1）磁铁不动，闭合开关，导体棒沿 （选填“上下”、“左右”或“前后”）方
向运动时，灵敏电流计指针会发生偏转；
（2）断开开关，无论磁铁如何放置、导体棒怎样运动，灵敏电流计指针都不发生偏转。由此
第8页（共28页）得出结论： 电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感
应电流；
（3）该实验在探究过程中，是将 能转化成电能，生活中的 （填“电
动机”或“发电机”）是根据这一原理制成的。
五、综合题（本大题共2小题，第23题7分，第24题8分，共15分）
23．（7分）（2023•鄂州）如图所示，放置在水平桌面上的柱形容器中装有适量的水，把质量为
300g的木块浸入水中，木块静止时有 的体积露出水面，此时容器中水的深度为20cm。
已知容器底面积为300cm2，容器重3N。求：
（1）木块受到的浮力。
（2）木块的密度。
（3）容器对桌面的压强。
24．（8分）（2023•鄂州）如图甲所示，空气炸锅利用热空气流高效快速烹制食物，以烹制食物
的外酥里嫩、味美可口而广受大众的认可和欢迎。如图乙所示是某品牌空气炸锅加热部分
的简化电路图，其额定电压为220V，定值电阻R 和R 为发热体，其中R ＝44 。通过开
1 2 2
关S 的通断和单刀双掷开关S 在A、B间的连接转换可实现高、中、低三个挡位Ω的调节。
1 2
已知中温挡的额定功率为440W。求：
第9页（共28页）（1）当开关S （选填“断开”或“闭合”）、S （选填“接A”或“接
1 2
B”）时，空气炸锅为低温挡。
（2）R 的阻值。
1
（3）当空气炸锅处于高温挡时，正常工作10min消耗的电能。
第10页（共28页）2023年湖北省鄂州市中考物理试卷
参考答案与试题解析
第Ⅰ卷选择题（共24分）一、选择题（每小题只有一个选项符合题意，本大题共12小题，每小
题2分，共24分）
1．（2分）（2023•鄂州）鄂州是全国文明城市，为了不影响他人，市民在公共场所不高声喧哗，
说话尽量轻言细语。这里“轻言细语”是指声音的（ ）
A．音调低 B．响度小 C．音色美 D．频率低
【答案】B
【解答】解：轻言细语是指声音的响度小。
故选：B。
2．（2分）（2023•鄂州）光与影的世界美妙无穷。如图所示的光现象中，能用光的直线传播解
释的是（ ）
A． 水中的倒影
B． 日晷上针的影子
C． 汽车后视镜中的像
第11页（共28页）D． 筷子在水面处弯折
【答案】B
【解答】解：A、水中的倒影，属于平面镜成像，是由光的反射形成的，故A错误；
B、日晷上针的影子是由光的直线传播形成的，故B正确；
C、汽车后视镜中的像，属于凸面镜成像，是由光的反射形成的，故C错误；
D、筷子在水面处弯折，是由光的折射形成的，故D错误。
故选：B。
3．（2分）（2023•鄂州）下列四种物态变化中，需要吸热的是（ ）
A．樟脑丸“消失” B．水结冰
C．草叶上形成露珠 D．树枝上出现雾凇
【答案】A
【解答】解：A、樟脑丸“消失”，是升华现象，升华吸热，故A正确；
B、水结冰，是凝固现象，凝固放热，故B错误；
C、草叶上形成露珠，是液化现象，液化放热，故C错误；
D、树枝上出现雾凇，是凝华现象，凝华放热，故D错误；
故选：A。
4．（2分）（2023•鄂州）劳动课已经成为大中小学的一门独立课程。小明同学积极参加家务劳
动，利用双休日时间学做红烧肉。关于做这道菜的过程中涉及的物理知识，下列判断正确
的是（ ）
A．切肉的锋利刀刃可以增大压力
B．用铁锅烧肉是因为铁的比热容大
C．做菜过程中肉的内能一直保持不变
D．天然气燃烧时将化学能转化为内能
【答案】D
【解答】解：A、切肉时，锋利的刀刃说明受力面积减小，在压力一定的情况下，可以增大压
强，故A错误；
B、用铁锅烧肉是因为铁的导热能力强，故B错误；
第12页（共28页）C、做菜过程中肉吸收热量，内能变大，故C错误；
D、天然气燃烧是化学能转化为内能的过程，故D正确。
故选：D。
5．（2分）（2023•鄂州）2023年5月30日，我国神舟十六号飞船在酒泉卫星发射中心发射成
功，并在太空中与中国空间站成功对接，至此，神舟十五号和神舟十六号两艘飞船上一共
6名航天员胜利会师，标志着我国航天技术又上一个新台阶；接下来，航天员将与地面上
的科学家天地联合，进行上千个大规模不间断的科学实验，为未来十年我国航天员登月做
好准备。关于这一盛事，下列说法正确的是（ ）
A．发射时，火箭向下方的水面喷火，水面上方立刻出现大量的白雾，这些白雾是大量的水
汽化形成的水蒸气
B．飞船上有的部件是用比铝还轻的新型复合材料制成的，“比铝还轻”指的是这种材料
质量小
C．神舟十六号飞船与空间站实现对接时，它们之间处于相对静止状态
D．航天员将与地面上的科学家天地联合，进行科学实验，他们之间通话是利用超声波传
递信息
【答案】C
【解答】解：
A、白雾是大量的水蒸气液化形成的小水珠，故A错误；
B、“比铝还轻”反映了这种材料在相同体积时，质量小，即单位体积的质量小，即密度小，
故B错误；
C、神舟十六号飞船与空间站实现对接时，两者在空中飞行的速度大小和方向必须相同，
两者之间的相对位置不变，它们之间是相对静止的，故C正确；
D、电磁波可以传递信息，能在真空中传播，航天员将与地面上的科学家天地联合，进行科
学实验，他们之间通话是利用电磁波传递信息，故D错误。
故选：C。
第13页（共28页）6．（2分）（2023•鄂州）生活处处皆物理，下列生活中的数据最接近实际情况的是（ ）
A．人感觉舒适的环境温度为37℃
B．一位中学生的质量约为50kg
C．汽车在高速公路上正常行驶的速度约为100m/s
D．普通家用冰箱的功率约为2000W
【答案】B
【解答】解：A、人感觉舒适的环境温度约为26℃，故A错误；
B、一位中学生的质量约为50kg，故B正确；
C、汽车在高速公路上正常行驶的速度约为100km/h，故C错误；
D、普通家用冰箱的功率约为200W，故D错误。
故选：B。
7．（2分）（2023•鄂州）如图所示是小新同学将一铁制小球从斜面顶端释放，小球滚到斜面底
端后接着在水平桌面上运动的情景。下列分析正确的是（ ）
A．小球从斜面滚下的过程中，重力势能全部转化为动能
B．小球在水平桌面上运动时速度越大惯性越大
C．小球在水平桌面上受到的摩擦是滑动摩擦
D．小球在水平桌面上做曲线运动，是因为受到了磁铁引力的作用
【答案】D
【解答】解：
A、小球从斜面滚下过程中，质量不变，高度减小，故重力势能减小，同时速度变大，动能增
加，所以是将重力势能转化为动能的过程，由于存在摩擦，一部分重力势能转化为内能，
所以重力势能没有全部转化为动能，故A错误；
B、小球在水平桌面上运动时质量不变，惯性大小不变，故B错误；
C、小球在水平桌面上滚动，与桌面之间的摩擦是滚动摩擦，故C错误；
D、小球在水平桌面上做曲线运动，运动状态发生了变化，是因为受到了磁铁引力的作用，
故D正确。
故选：D。
第14页（共28页）8．（2分）（2023•鄂州）小刚用如图所示的滑轮组，将重为10N的物体匀速提升0.5m，已知动
滑轮重2N，不计绳重和摩擦。下列说法正确的是（ ）
A．拉力F为5N
B．有用功为10J
C．绳子自由端移动的距离为1.5m
D．该滑轮组的机械效率为83.3%
【答案】D
【解答】解：A、由图可知，n＝2；不计绳重和摩擦时，拉力F＝ （G物+G动 ）＝ ×
（10N+2N）＝6N，故A错误；
B、拉力做的有用功：W有用 ＝Gh＝10N×0.5m＝5J，故B错误；
C、绳子自由端移动距离s＝2h＝2×0.5m＝1m，故C错误；
D、拉力做的总功：W总 ＝Fs＝6N×1m＝6J，
滑轮组的机械效率： ＝ ×100%＝ ×100%≈83.3%，故D正确。
η
故选：D。
9．（2分）（2023•鄂州）如图所示，开关S闭合时，小灯泡L 、L 都不亮，用一段导线的两端接
1 2
触a、b两点时，两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两
小灯泡都亮。对此，下列判断中可能的是（ ）
A．小灯泡L 断路 B．小灯泡L 断路
1 2
第15页（共28页）C．开关S断路 D．小灯泡L 短路
2
【答案】C
【解答】解：由电路图知，闭合开关，两灯串联；
A 如果灯L 断路，用一段导线的两端接触a、b两点时，L 会发光，故A错误；
1 2
B 如果灯L 断路，导线接触b、c两点时，L 会发光，故B错误；
2 1
C 如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光，故C正确；
D 如果灯L 短路，L 会发光，故D错误。
2 1
故选：C。
10．（2分）（2023•鄂州）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流
表A 的示数为0.3A。下列说法正确的是（ ）
1
A．L 与L 串联
1 2
B．开关S只控制L
1
C．L 、L 的电流分别是0.3A、0.2A
1 2
D．L 、L 的电流分别是0.5A、0.3A
1 2
【答案】C
【解答】解：由电路图可知，两灯泡并联，开关S控制干路，电流表A测干路的电流，电流表
A 测灯L 的电流，故通过灯泡L 的电流是0.3A；
1 1 1
因为并联电路中干路电流等于各支路电流之和，所以流过灯泡L 的电流：I ＝I﹣I ＝0.5A
2 2 1
﹣0.3A＝0.2A，故C正确。
故选：C。
11．（2分）（2023•鄂州）电在给人们的生活带来便利的同时，也带来了安全隐患。如图所示的
做法中，符合安全用电要求的是（ ）
第16页（共28页）A． 冰箱没有接地线
B． 用试电笔检测插座是否有电
C． 用湿手拨动开关
D． 多个大功率用电器同时使用一个插座
【答案】B
【解答】解：A、电冰箱的金属外壳必须接地线，这样，若金属外壳漏电，电流会通过地线导
入大地，防止触电事故的发生，故A不符合安全用电要求；
B、图中使用试电笔方法正确，能够区分火线和零线，故B符合安全用电要求；
C、生活用水是导体，用湿手拨动开关，易发生触电事故，故C不符合安全用电要求；
D、多个大功率用电器同时使用一个插座易造成电流过大，引发火灾，故D不符合安全用
电要求。
故选：B。
12．（2分）（2023•鄂州）如图甲所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片从
最右端移至灯正常发光的位置，此过程中电流表示数与两个电压表示数的关系图象如图
乙所示。下列说法正确的是（ ）
第17页（共28页）A．曲线a是电流表示数与电压表V 示数的关系图象
2
B．电源电压为11V
C．灯的额定电流为0.2A
D．滑动变阻器的最大阻值是15
【答案】B Ω
【解答】解：由电路图可知，闭合开关S，灯泡与滑动变阻器串联，电压表V 测灯泡两端的
1
电压，电压表V 测滑动变阻器两端的电压，电流表测电路中的电流。
2
ABD、当滑片位于最右端时，变阻器接入电路中的电阻最大，电路中的电流最小，
由串联电路的分压原理可知，滑动变阻器两端的电压最大即电压表V 的示数最大，灯泡
2
两端的电压最小即电压表V 的示数最小，则图象a表示电流表与电压表V 示数变化关系
1 1
图象，图象b表示电流表与电压表V 示数变化关系图象，故A错误；
2
由图乙可知，电路中的最小电流I小 ＝0.2A，灯泡两端的电压U
L
＝2V，滑动变阻器两端的
电压U滑 ＝9V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：U＝U
L
+U滑 ＝2V+9V＝11V，故B正确；
由I＝ 可得滑动变阻器的最大阻值：
R滑 ＝ ＝ ＝45 ，故D错误；
Ω
C．灯正常发光时电路中的电流最大，滑动变阻器两端的电压最小，由图乙可知，此时电路
中的电流I大 ＝0.6A，即小灯泡的额定电流为0.6A，故C错误。
故选：B。
第Ⅱ卷非选择题（共46分）二、填空题（本大题共4小题，每空1分，共10分）
13．（3分）（2023•鄂州）如图所示，通过手表表盘上光滑透明凸起部分，能清楚地看到日期信
第18页（共28页）息，光滑透明凸起部分相当于 凸透 镜，观看到的是日期数字的 虚 （选填“实”
或“虚”）像。手表的背面打磨得非常平整光滑，能清楚地照出人眼的像，此像的大小与
人眼相比 不变 （选填“变大”、“变小”或“不变”）。
【答案】凸透；虚；不变。
【解答】解：透明凸起的部分中间比边缘厚是凸透镜，其作用相当于一个放大镜，手表数字
在凸透镜的一倍焦距以内，则成正立、放大的虚像；
手表的背面打磨得非常光滑，能清晰地照出人眼的像，相当于平面镜成像，所成的像与人
眼大小相同。
故答案为：凸透；虚；不变。
14．（2分）（2023•鄂州）小勇同学购买了一款户外分体式燃气炉，准备去户外野炊。用该燃气
炉烧水时，把初温为20℃的1kg水加热到100℃，燃烧了0.025m3天然气。则水吸收的热量
为 3.36×1 0 5 J，假设天然气完全燃烧，则燃气炉烧水的效率为 33.6% 。c水 ＝
4.2×103J/（kg•℃），天然气的热值取4×107J/m3。
【答案】3.36×105；33.6%。
【解答】解：水吸收的热量：Q吸 ＝c水m水 （t﹣t
0
）＝4.2×103J（/ kg•℃）×1kg×（100℃﹣20℃）
＝3.36×105J；
天然气完全燃烧放出的热量：Q放 ＝Vq＝0.025m3×4×107J/m3＝1×106J，
燃气炉烧水的效率： ＝ ＝ ＝33.6%。
η
故答案为：3.36×105；33.6%。
15．（3分）（2023•鄂州）如图所示是实验室的验电器，它的工作原理是同种电荷 互相排斥
，验电器的金属箔所带的电荷量越多，金属箔的张角 越大 ，验电器 不能 （选填
“能”或“不能”）直接检验物体带哪种电荷。
第19页（共28页）【答案】互相排斥；越大；不能。
【解答】解：验电器是一种简单的检验物体是否带电，并能粗略判断所带电荷量多少的仪
器，验电器利用同种电荷互相排斥的原理；验电器的金属箔所带的电荷量越多，金属箔的
张角越大；由于正负电荷都有同种电荷相互排斥的性质，验电器不能直接检验物体带哪种
电荷。
故答案为：互相排斥；越大；不能。
16．（2分）（2023•鄂州）如图所示，水平桌面上放一物体A，物体A在3N的水平推力F的作
用下，运动0.2m，从甲图位置运动到乙图位置。在此过程中，推力F对物体A做功 0. 6
J，物体A受到桌面的摩擦力 不变 （选填“变大”、“变小”或“不变”）。
【答案】0.6；不变。
【解答】解：推力F对物体A做功W＝Fs＝3N×0.2m＝0.6J；
滑动摩擦力的大小与压力和接触面的粗糙程度有关，物体 A在运动过程中，对桌面的压
力等于重力，大小不变，接触面的粗糙程度也没有变，所以摩擦力不变。
故答案为：0.6；不变。
三、作图题（本大题共2小题，每小题3分，共6分）
17．（3分）（2023•鄂州）如图所示，将一袋大米无初速度地放在向右匀速运动的传送带上，米
袋将随传送带先做加速运动，后随传送带一起匀速运动。画出米袋加速过程中受力的示意
图（不计空气阻力，米袋上的黑点是其重心）。
第20页（共28页）【答案】
【解答】解：分析可知，米袋加速过程中受到重力、支持力和摩擦力的作用，重力的方向竖
直向下，支持力的方向竖直向上，摩擦力的方向水平向右（此时摩擦力为向右运动的动
力），作用点都画在米袋的重心上。如图所示：
18．（3分）（2023•鄂州）如图所示，水池边有一路灯S，路灯上方有一平面镜MN，S发出的光
能经MN反射后射入水中。请画出：
（1）S在平面镜中所成的像S'。
（2）经MN反射后过A点的反射光线OA。
（3）OA照射到水池中的光路图。
第21页（共28页）【答案】
【解答】解：（1）作出发光点S关于平面镜的对称点，即为像点S′；
（2）连接S′A点交平面镜于点O，沿OA画出反射光线，连接SO画出入射光线；
（3）首先过入射点画出法线，然后根据折射光线和入射光线分居法线两侧，折射角小于入
射角，在法线的水中画出折射光线，如图所示：
四、实验题（本大题共4小题，第19题每空2分，第20—22题每空1分，共15分）
19．（6分）（2023•鄂州）在学习牛顿第一定律时，同学们分组进行了“探究阻力对物体运动
的影响”实验，如图所示。
（1）实验中每次都使同一小车从同一斜面的同一高度由静止自由滑下，目的是使小车到达
水平面时具有相同的 速度 。
（2）按照图甲、乙、丙的顺序实验时记录的内容见表。
接触面材料 小车受阻力情况 小车在水平面运动的距离s/cm
毛巾 大 23.2
棉布 较大 45.3
木板 小 97.5
第22页（共28页）同学们分析表中内容，得到的实验结论是：在其他条件相同时，小车受到的阻力越小，运
动的距离越远；进一步推理得出的结论是：不受阻力作用时，运动的小车将 做匀速直线
运动 。
（3）上述实验除了用到实验推理的方法外，还用到了控制变量法和 转换 法。
【答案】（1）速度；（2）做匀速直线运动；（3）转换。
【解答】解：（1）根据控制变量法，实验中每次都使同一小车从同一斜面的同一高度由静止
自由滑下，目的是使小车到达水平面时具有相同的速度。
（2）同学们分析表中内容，得到的实验结论是：在其他条件相同时，小车受到的阻力越小，
运动的距离越远；进一步推理得出的结论是：不受阻力作用时，小车通过的距离无限长，
小车将做匀速直线运动。
（3）根据小车在水平面上通过的距离来表示阻力对运动的影响，故上述实验除了用到实验
推理的方法外，还用到了控制变量法和转换法。
故答案为：（1）速度；（2）做匀速直线运动；（3）转换。
20．（2分）（2023•鄂州）如图所示，该玩具叫做爱心温度计。由上下两个玻璃瓶和中间一段弯
曲的心形细玻璃管组成，事先在下面瓶子里装有乙醚液体（沸点约为34℃）。把热的手捂
在下面瓶底装有液体的部位，一会儿后，乙醚沸腾起来，导致下方玻璃瓶上部气压增大，
使液体顺着瓶子里的细玻璃管向上涌。松开手后，液体又会流回底部。
（1）手握瓶底时，手掌的热通过 热传递 （选填“做功”或“热传递”）的方法，改变
了乙醚的内能；
（2）松开手后，玻璃瓶上方乙醚蒸气经 液化 （填物态变化名称）又流回底部。
第23页（共28页）【答案】热传递；液化。
【解答】解：（1）手握住时，手掌的热通过热传递的方式转移到乙醚，改变了乙醚的内能；
（2）松开手后，温度降低，乙醚蒸汽从气态变为液态，发生了 液化现象，重新又流回底部。
故答案为：热传递；液化。
21．（3分）（2023•鄂州）用“伏安法”测额定电压为2.5V的小灯泡正常发光时的电阻。
（1）小莉同学正确连接电路后，没有将滑动变阻器调到最大阻值，就闭合开关，发现电压
表的示数如图乙所示，电压表的示数为 2. 7 V。为使小灯泡正常发光，滑片P应向
A （选填“A”或“B”）端移动。
（2）如果滑片P滑到端点位置时，电压表示数仍大于2.5V，则应更换滑动变阻器，更换的
滑动变阻器的最大阻值应比原来的滑动变阻器的最大阻值要 大 （选填“大”或
“小”）些。
【答案】（1）2.7；A；（2）大
【解答】解：（1）电压表使用的是0～3V，分度值是0.1V，读数为2.7V；此时的电压高于灯
泡的额定电压2.5V，为使小灯泡正常发光，需要减小灯泡两端的电压、增大滑动变阻器两
端的电压、增大滑动变阻器连入的电阻，这样就减小了灯泡两端的电压；滑片P应向A端
第24页（共28页）移动。
（2）如果滑片P滑到端点位置时，电压表示数仍大于2.5V，则应更换滑动变阻器，更换的
滑动变阻器的最大阻值应比原来的滑动变阻器的最大阻值要大些，增大滑动变阻器上的
分压。
故答案为：（1）2.7；A；（2）大。
22．（4分）（2023•鄂州）物理小组的同学们利用如图所示的实验装置，探究导体在磁场中运
动时产生感应电流的条件。
（1）磁铁不动，闭合开关，导体棒沿 左右 （选填“上下”、“左右”或“前后”）方向
运动时，灵敏电流计指针会发生偏转；
（2）断开开关，无论磁铁如何放置、导体棒怎样运动，灵敏电流计指针都不发生偏转。由此
得出结论： 闭合 电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应
电流；
（3）该实验在探究过程中，是将 机械 能转化成电能，生活中的 发电机 （填“电
动机”或“发电机”）是根据这一原理制成的。
【答案】（1）左右；（2）闭合；（3）机械；发电机。
【解答】解：（1）磁铁不动，闭合开关，导体棒沿左右方向切割磁感线运动时，灵敏电流计指
针会发生偏转；
（2）断开开关，无论磁铁如何放置、导体棒怎样运动，灵敏电流计指针都不会发生偏转，因
为电路是断开的。由此得出结论：闭合电路的一部分导体在磁场中做切割磁感线运动时，
电路中就会产生感应电流，这种现象叫做电磁感应；
（3）产生感应电流的过程中，消耗了机械能，转化为电能，人们利用电磁感应现象制成了
发电机。
故答案为：（1）左右；（2）闭合；（3）机械；发电机。
五、综合题（本大题共2小题，第23题7分，第24题8分，共15分）
第25页（共28页）23．（7分）（2023•鄂州）如图所示，放置在水平桌面上的柱形容器中装有适量的水，把质量为
300g的木块浸入水中，木块静止时有 的体积露出水面，此时容器中水的深度为20cm。
已知容器底面积为300cm2，容器重3N。求：
（1）木块受到的浮力。
（2）木块的密度。
（3）容器对桌面的压强。
【答案】（1）木块受到的浮力为3N；
（2）木块的密度为0.6×103kg/m3；
（3）容器对桌面的压强为2100Pa。
【解答】解：（1）由图可知，木块漂浮在水面上，根据物体的浮沉条件可知，漂浮时木块受到
的浮力：F浮 ＝G木 ＝m木g＝300×10﹣3kg×10N/kg＝3N；
（ 2 ） 根 据 F 浮 ＝ 液 gV 排 可 知 ， 木 块 排 开 水 的 体 积 ： V 排 ＝ ＝
ρ
＝3×10﹣4m3，
由于木块静止时有 的体积露出水面，则木块的体积V木 ＝ ＝5×10﹣4m3，
木块的密度
木
＝ ＝ ＝0.6×103kg/m3；
ρ
（3）容器中水的体积：V水 ＝300×10﹣4m2×20×10﹣2m﹣3×10﹣4m3＝5.7×10﹣3 m3，
由 ＝ 可知，容器中水的质量：m水 ＝ 水V水 ＝1.0×103kg/m3×5.7×10﹣3 m3＝5.7 kg，
ρ ρ
容器中水的重力：G水 ＝m水g＝5.7 kg×10N/kg＝57N，
第26页（共28页）容器对桌面的压力：F＝G木+G水+G容 ＝3N+57N+3N＝63N，
容器对桌面的压强：P＝ ＝ ＝2100Pa。
答：（1）木块受到的浮力为3N；
（2）木块的密度为0.6×103kg/m3；
（3）容器对桌面的压强为2100Pa。
24．（8分）（2023•鄂州）如图甲所示，空气炸锅利用热空气流高效快速烹制食物，以烹制食物
的外酥里嫩、味美可口而广受大众的认可和欢迎。如图乙所示是某品牌空气炸锅加热部分
的简化电路图，其额定电压为220V，定值电阻R 和R 为发热体，其中R ＝44 。通过开
1 2 2
关S 的通断和单刀双掷开关S 在A、B间的连接转换可实现高、中、低三个挡位Ω的调节。
1 2
已知中温挡的额定功率为440W。求：
（1）当开关S 断开 （选填“断开”或“闭合”）、S 接 A （选填“接A”或“接
1 2
B”）时，空气炸锅为低温挡。
（2）R 的阻值。
1
（3）当空气炸锅处于高温挡时，正常工作10min消耗的电能。
【答案】（1）断开；接A；
（2）R 的阻值为110 ；
1
（3）当空气炸锅处于Ω高温挡时，正常工作10min消耗的电能为9.24×105J。
【解答】解：（1）当开关S 断开，S 接A时，两电阻串联，总电阻最大，根据P＝ 可知，此
1 2
时总功率最小，为低温挡；
（2）当开关S 闭合，S 接A，电路为R 的简单电路，总电阻较大，根据P＝ 可知，此时
1 2 1
总功率较小，为中温挡；
第27页（共28页）根据P＝ 可知，R 的阻值：R ＝ ＝ ＝110 ；
1 1
Ω
（3）当开关S 闭合，S 接A时，两电阻并联，总电阻最小，根据P＝ 可知，此时总功率最
1 2
大，为高温挡；
正常工作10min消耗的电能W＝ t+ t＝ ×10×60s+ ×10×60s＝
9.24×105J。
故答案为：（1）断开；接A；
（2）R 的阻值为110 ；
1
（3）当空气炸锅处于Ω高温挡时，正常工作10min消耗的电能为9.24×105J。
第28页（共28页）
