2022年湖北省十堰市中考物理试卷
一、单项选择题（共10题，每题2.5分，共25分）

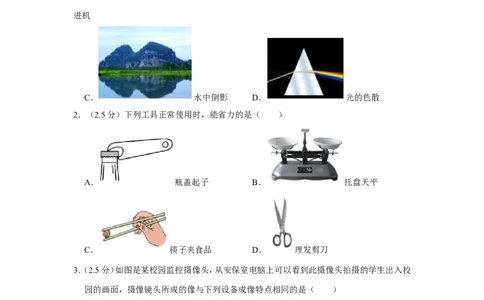

1．（2.5分）下列光学现象中，属于光的反射现象的是（ ）
A． 海市蜃楼 B． 激光束引导掘
进机
C． 水中倒影 D． 光的色散
2．（2.5分）下列工具正常使用时，能省力的是（ ）
A． 瓶盖起子 B． 托盘天平
C． 筷子夹食品 D． 理发剪刀
3．（2.5分）如图是某校园监控摄像头，从安保室电脑上可以看到此摄像头拍摄的学生出入校
园的画面，摄像镜头所成的像与下列设备成像特点相同的是（ ）
A．汽车观后镜 B．照相机 C．投影仪 D．放大镜
4．（2.5分）如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。
闭合开关S ，舞台灯亮起，按下开关S 时，电动机才能启动控制五环旗升降；若舞台灯不
1 2
亮，电动机也不启动。下列电路符合要求的是（ ）
第1页（共28页）A． B．
C． D．
5．（2.5分）中华古诗文蕴含着丰富的物理知识。下列对古诗文中涉及的物态变化分析正确的
是（ ）
A．“蜡烛有心还惜别，替人垂泪到天明。”蜡烛“流泪”是熔化现象
B．“年年端午风兼雨，似为屈原陈昔冤。”雨的形成是汽化现象
C．“月落乌啼霜满天，江枫渔火对愁眠。”霜的形成是凝固现象
D．“腾蛇乘雾，终为土灰。”雾的形成是升华现象

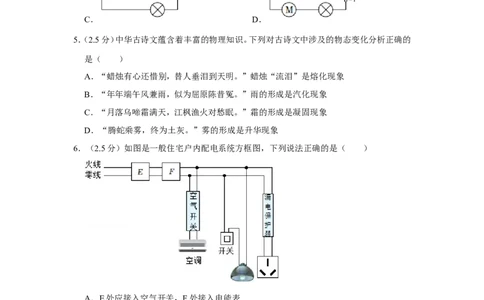

6．（2.5分）如图是一般住宅户内配电系统方框图，下列说法正确的是（ ）
A．E处应接入空气开关，F处接入电能表
B．若空气开关自动跳闸，一定是发生了短路
C．发现有人触电，应立即用手拉开
D．控制电灯的开关连接错误
7．（2.5分）2022年4月16日，神舟十三号载人飞船返回舱进入大气层后，降落伞相继打开，
临近地面时，反推发动机启动，向下推动空气，迫使返回舱减速“刹车”，于9时56分，在
东风着陆场成功着陆（如图），标志着本次神舟载人飞行任务圆满成功，下列关于返回舱
第2页（共28页）返回过程的说法正确的是（ ）
A．着陆前相对于地面是静止的
B．利用电磁波向指挥中心传递信息
C．反推发动机对它施加向下的力
D．与空气摩擦，它的内能逐渐减少

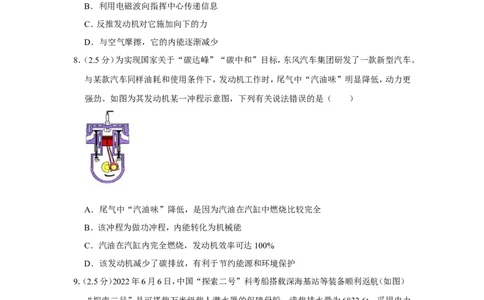

8．（2.5分）为实现国家关于“碳达峰”“碳中和”目标，东风汽车集团研发了一款新型汽车。
与某款汽车同样油耗和使用条件下，发动机工作时，尾气中“汽油味”明显降低，动力更
强劲。如图为其发动机某一冲程示意图，下列有关说法错误的是（ ）
A．尾气中“汽油味”降低，是因为汽油在汽缸中燃烧比较完全
B．该冲程为做功冲程，内能转化为机械能
C．汽油在汽缸内完全燃烧，发动机效率可达100%
D．该发动机减少了碳排放，有利于节约能源和环境保护
9．（2.5分）2022年6月6日，中国“探索二号”科考船搭载深海基站等装备顺利返航（如图）
“探索二号”是可搭载万米级载人潜水器的保障母船，满载排水量为6832.6t。采用电力
发动机组驱动，可行驶15000海里。下列有关科考船海上航行过程的说法正确的是（ ）
第3页（共28页）A．科考船所受浮力的方向竖直向下
B．科考船所受浮力与自身重力是一对平衡力
C．潜水器下水后，科考船所受浮力不变
D．航行中，船尾附近海水流速变大，压强变大

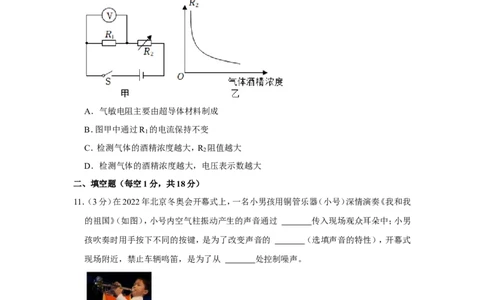

10．（2.5分）我市交通管理部门定期开展交通违法专项治理行动，如图甲是查处饮酒驾驶行
为中使用的某酒精测试仪工作原理图，电源电压恒定，R 为定值电阻，R 为气敏电阻，其
1 2
阻值随气体酒精浓度的变化情况如图乙所示，闭合开关S，下列说法正确的是（ ）
A．气敏电阻主要由超导体材料制成
B．图甲中通过R 的电流保持不变
1
C．检测气体的酒精浓度越大，R 阻值越大
2
D．检测气体的酒精浓度越大，电压表示数越大
二、填空题（每空1分，共18分）
11．（3分）在2022年北京冬奥会开幕式上，一名小男孩用铜管乐器（小号）深情演奏《我和我
的祖国》（如图），小号内空气柱振动产生的声音通过 传入现场观众耳朵中；小男
孩吹奏时用手按下不同的按键，是为了改变声音的 （选填声音的特性），开幕式
现场附近，禁止车辆鸣笛，是为了从 处控制噪声。
12．（3分）某小区因暴雨引起车库积水，部分车辆被淹，小明看到新闻后，设计了如图所示的
车库积水自动报警器，如图是该报警器原理图，金属块A和B分别固定在车库地面附近
适当高处，若车库积水水面到达 处（选填“A”或“B”）时， （选填
“绿”或“红”）灯发光报警，此时电磁铁的上端是 极（选填“N”或“S”）。
第4页（共28页）13．（3分）2022年6月4日，长征二号F遥十四运载火箭开始加注燃料推进剂，于6月5日圆
满完成神舟十四号发射任务。运载火箭燃料推进剂选择密度小、热值 的气体燃料，
采用 和压缩体积的方法使气体燃料液化。神州飞船进入太空后，利用太阳能电池
板供电，太阳能属于 （填“可再生”或“不可再生”）能源。
14．（3分）如图为小红家电路中安装的电能表，此时示数为 kW•h。小红将一个电吹
风机接入电路，电热丝因为电流的 效应吹出热风。她关闭其它用电器，3min内电
能表铝盘转过15转，则此电吹风机的功率为 W。
15．（3分）如图是抗击“新冠”疫情使用的负压救护车，车内空间为负压舱，它能有效防护
病毒再传播，负压装置的主要部分是一个抽气机，将经消毒、杀菌处理后的被污染空气
（选填“从车内抽出”或“抽入至车内”），使车内气压 （选填“高于”、“低
于”或“等于”）车外大气压，在 作用下，清洁的空气只能由车外流向车内。
16．（3分）如图所示，斜面与水平地面夹角为30°，某快递员用500N的力，将重800N的货物
沿斜面匀速推上车厢，不考虑斜面形变，货物所受摩擦力方向沿斜面向 ；斜面的
机械效率为 。不改变斜面与地面夹角和货物质量，采用 的方法可以提高
第5页（共28页）斜面的机械效率。
三、作图与实验探究题（17-23题，每小题3分，23题6分，共24分）
17．（3分）在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：
池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位
置。请你在图中画出入射光线、折射光线，并标出折射角r。
18．（3分）甲图中铅笔的长度是 cm，乙图中停表秒针盘的分度值是 s，停表
读数是 s。
19．（3分）在“探究水沸腾时温度变化特点”的实验中，小红向烧杯中倒入适量90℃的热水
进行实验，这样做的好处是 。她观察到水沸腾时温度计的示数如图所示，则水的
沸点为 ℃，说明该处大气压可能 （选填“大于”、“小于”或“等
于”）一标准大气压。
第6页（共28页）20．（3分）在“探究什么情况下磁可以生电”实验中，小华做了甲、乙、丙三次实验。实验中
通过观察 来判断电路中是否产生感应电流，如图的三次实验中， （选填
“甲”“乙”或“丙”）图中有感应电流产生。 （选填“电动机”或“发电
机”）应用了这一原理。
21．（3分）在“测量盐水密度”的实验中，将天平放在水平台上，小红进行了如下操作：
（1）如图甲是小红调节天平平衡时的操作，错误之处是： 。
（2）改正错误后，小红进行了多次实验，图乙、丙为某次实验的部分情景，数据记录在下表
中，请你按测量操作的完整步骤将表格补充完整。
① 的总质量m /g 烧杯和剩余盐水的 量筒中盐水的体 盐水的密度 /（g•cm
1
总质量m
2
/g 积V/cm3 ﹣3）
ρ
62.4 40.0 20.0 ②
22．（3分）在“探究浮力大小与哪些因素有关”的实验中，小明提出如下猜想：
第7页（共28页）A．可能与液体密度有关
B．可能与物体浸在液体中的体积有关
C．可能与物体密度有关
D．可能与物体浸没在液体中的深度有关
他们领取的实验器材有：柱形铁块一个、弹簧测力计一个、一杯水（适量）、细线（体积忽略
不计）。
（1）只用这些器材，可以验证上述猜想中的B和 （选填字母序号）是否正确。
（2）如图是探究猜想B的实验过程，将铁块悬挂在弹簧测力计下静止在空气中时，弹簧测
力计示数为F ；将铁块部分浸入水中时，弹簧测力计示数为F ，此时铁块受到的浮力大小
1 2
表达式为F浮 ＝ （用题中物理量符号表示）。将铁块浸没在水中时，弹簧测力计示
数为F ，则F F（选填“大于”、“小于”或“等于”）。分析比较F 、F 、F 的大
3 2 3 1 2 3
小与浮力的关系，可以得到结论：铁块浸在水中的体积越大，受到的浮力越大。
23．（6分）如图是小明测量小灯泡电功率的电路，小灯泡额定电压为2.5V，电阻为10 左右。
（1）用笔画线代替导线，将图甲电路连接完整。 Ω
（2）正确连接电路后，闭合开关，移动滑动变阻器滑片，发现小灯泡始终不亮。电流表指针
几乎不动，电压表示数接近3V且保持不变。为排除故障，小明检查了开关并拧紧两端接
线柱，小芳则将小灯泡与灯座拧紧。若电路中只有一处故障， （选填“小明”或
第8页（共28页）“小芳”）排除故障的操作是正确的。
（3）排除故障后重新闭合开关，改变滑片位置，他们根据测量数据画出了通过灯丝电流与
其两端电压关系的图象如图乙。根据图象可得小灯泡的额定功率为 W。研究发现，
通过灯丝的电流与其两端电压不成正比，原因是： 。
（4）在测量小灯泡电功率拓展实验过程中，电流表坏了，他们找来一只阻值合适的定值电
阻R ，设计了如图丙电路图，操作步骤如下：
0
①断开S
1
，闭合S
2
，移动滑动变阻器滑片，使电压表示数等于小灯泡的额定电压U额 ；
② ，断开S ，闭合S ，记下此时电压表示数为U；
2 1
则小灯泡额定功表达式P额 ＝ （用U额 、U和R
0
表示）。
四、计算题（6分+7分＝13分）
24．（6分）如图是某新型多挡榨汁机电路结构简化图。它具有榨汁、加热、保温功能，部分参
数如下表。（果汁密度近似水的密度，果汁比热容为4.2×103J/（kg•℃）。求：
榨汁机部分参数
额定电压 220V
榨汁功率 66W
加热功率 220W
保温功率 88W
容积 300mL
（1）将榨汁机中300mL的果汁从10℃加热到30℃，吸收的热量；
（2）仅榨汁时，电路中的电流；
（3）电阻R 的阻值。
1
25．（7分）小明携带质量为10kg的行李箱乘坐高速列车从十堰到汉口。列车经过的部分站点
时刻表如下：
站次 站名 到达时间 开车时间 运行时间 运行里程
1 十堰东 —— 12：27 —— 0
第9页（共28页）2 襄阳东 13：27 13：31 60min 180km
3 汉口 15：11 —— 100min 460km
请你根据以上信息，解决下列问题：（g取10N/kg）
（1）行李箱底部与水平行李架的接触面积约为0.2m2，求行李箱对行李架的压强；
（2）从十堰东站到襄阳东站运行的速度为多少km/h？
（3）若列车在襄阳东站至汉口站区间内匀速直线行驶，牵引力恒为3×105N，电能转化成机
械能的效率为70%，求列车在此区间运行过程中消耗的总功率。
第10页（共28页）2022年湖北省十堰市中考物理试卷
参考答案与试题解析
一、单项选择题（共10题，每题2.5分，共25分）
1．（2.5分）下列光学现象中，属于光的反射现象的是（ ）
A． 海市蜃楼 B． 激光束引导掘
进机
C． 水中倒影 D． 光的色散
【解答】解：A、海市蜃楼是由于光在密度不均匀的物质中传播时，发生折射而引起的，故A
错误；
B、开凿隧道用激光束引导掘进机，使掘进机沿直线前进，是利用光沿直线传播，故B错误；
C、水中倒影，属于平面镜成像，是由于光的反射形成的，故C正确；
D、复色光经过三棱镜后分散为单色光的过程叫光的色散，色散的特点是形成了光带，故
D错误。
故选：C。
2．（2.5分）下列工具正常使用时，能省力的是（ ）
A． 瓶盖起子 B． 托盘天平
C． 筷子夹食品 D． 理发剪刀
第11页（共28页）【解答】解：A、瓶盖起子在使用时，动力臂大于阻力臂，属于省力杠杆，故A符合题意；
B、托盘托盘是一等臂杠杆，既不省力也费力，故B不符合题意；
CD、筷子、理发剪刀在使用时，动力臂小于阻力臂，属于费力杠杆，故CD不符合题意。
故选：A。
3．（2.5分）如图是某校园监控摄像头，从安保室电脑上可以看到此摄像头拍摄的学生出入校
园的画面，摄像镜头所成的像与下列设备成像特点相同的是（ ）
A．汽车观后镜 B．照相机 C．投影仪 D．放大镜
【解答】解：摄像头是利用凸透镜成倒立、缩小的实像的原理制成的。
A、汽车的观后镜是凸面镜，主要利用凸面镜能使光线发散的特点，可以起到扩大视野的
目的，故A错误；
B、照相机是把发光板放在较远处，移动光屏，直至出现清晰的像，此像是倒立、缩小的实
像，故B正确；
C、投影仪所成的像是倒立、放大的实像，故C错误；
D、放大镜是物体经透镜成正立、放大的虚像，故D错误。
故选：B。
4．（2.5分）如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。
闭合开关S ，舞台灯亮起，按下开关S 时，电动机才能启动控制五环旗升降；若舞台灯不
1 2
亮，电动机也不启动。下列电路符合要求的是（ ）
A． B．
C． D．
【解答】解：当开关S 闭合时舞台灯亮起，此时电动机不工作；当开关S 闭合，电动机才能
1 2
第12页（共28页）启动，说明指示灯与电动机互不影响，即两者是并联的，开关S 在干路上，S 在电动机支
1 2
路上，故C符合要求，ABD不符合要求。
故选：C。
5．（2.5分）中华古诗文蕴含着丰富的物理知识。下列对古诗文中涉及的物态变化分析正确的
是（ ）
A．“蜡烛有心还惜别，替人垂泪到天明。”蜡烛“流泪”是熔化现象
B．“年年端午风兼雨，似为屈原陈昔冤。”雨的形成是汽化现象
C．“月落乌啼霜满天，江枫渔火对愁眠。”霜的形成是凝固现象
D．“腾蛇乘雾，终为土灰。”雾的形成是升华现象
【解答】解：
A、蜡烛“流泪”是固态的蜡熔化为液态的蜡，故A正确；
B、雨是空气中的水蒸气遇冷液化形成的，故B错误；
C、霜是空气中的水蒸气遇冷凝华为固态的冰晶，故C错误；
D、雾是空气中的水蒸气遇冷液化为液态的小水滴，故D错误。
故选：A。
6．（2.5分）如图是一般住宅户内配电系统方框图，下列说法正确的是（ ）
A．E处应接入空气开关，F处接入电能表
B．若空气开关自动跳闸，一定是发生了短路
C．发现有人触电，应立即用手拉开
D．控制电灯的开关连接错误
【解答】解：
A、为了计量整个家庭电路消耗电能的多少，家庭电路中电能表要安装在总开关前面，所
以E处为电能表，F处为总开关，故A错误；
B、若空气开关自动跳闸，是因为电路中的电流过大，可能是发生了短路，也可能是用电器
第13页（共28页）的总功率过大，故B错误；
C、发现有人触电后，应立即切断电源，再施救；绝对不能立即用手拉开，否则施救者会触
电，故C错误；
D、家庭电路中，控制用电器的开关应接在火线和用电器之间，断开时用电器不带电；由图
可知，此时的开关接在了零线与用电器之间，接法是错误的，故D正确。
故选：D。
7．（2.5分）2022年4月16日，神舟十三号载人飞船返回舱进入大气层后，降落伞相继打开，
临近地面时，反推发动机启动，向下推动空气，迫使返回舱减速“刹车”，于9时56分，在
东风着陆场成功着陆（如图），标志着本次神舟载人飞行任务圆满成功，下列关于返回舱
返回过程的说法正确的是（ ）
A．着陆前相对于地面是静止的
B．利用电磁波向指挥中心传递信息
C．反推发动机对它施加向下的力
D．与空气摩擦，它的内能逐渐减少
【解答】解：
A、返回舱着陆前，相对于地面发生了位置的变化，是运动的，故A错误；
B、电磁波可以传递信息，利用电磁波向指挥中心传递信息的，故B正确；
C、反推发动机向下喷气，给气体一个向下的力，由于物体间力的作用是相互的，气体给返
回舱一个向上的力，故C错误；
D、返回舱与空气摩擦，返回舱的一部分机械能转化为内能，使的它的内能逐渐增大，故D
错误。
故选：B。
8．（2.5分）为实现国家关于“碳达峰”“碳中和”目标，东风汽车集团研发了一款新型汽车。
与某款汽车同样油耗和使用条件下，发动机工作时，尾气中“汽油味”明显降低，动力更
强劲。如图为其发动机某一冲程示意图，下列有关说法错误的是（ ）
第14页（共28页）A．尾气中“汽油味”降低，是因为汽油在汽缸中燃烧比较完全
B．该冲程为做功冲程，内能转化为机械能
C．汽油在汽缸内完全燃烧，发动机效率可达100%
D．该发动机减少了碳排放，有利于节约能源和环境保护
【解答】解：
A、尾气中“汽油味”明显降低，这说明汽油的燃烧率较高，燃烧的较完全，故A正确；
B、两个气门都关闭，火花塞点火，活塞向下运动，为做功冲程，此冲程中内能转化为机械
能，故B正确；
C、汽车在工作时不可避免的要克服机械部件间的摩擦做额外功，机械效率一定小于
100%，故C错误；
D、该发动机的尾气中“汽油味”明显降低，动力更强劲，在做相同有用功时，消耗的燃料
少，减少了碳排放，有利于节约能源和环境保护，故D正确。
故选：C。
9．（2.5分）2022年6月6日，中国“探索二号”科考船搭载深海基站等装备顺利返航（如图）
“探索二号”是可搭载万米级载人潜水器的保障母船，满载排水量为6832.6t。采用电力
发动机组驱动，可行驶15000海里。下列有关科考船海上航行过程的说法正确的是（ ）
A．科考船所受浮力的方向竖直向下
B．科考船所受浮力与自身重力是一对平衡力
C．潜水器下水后，科考船所受浮力不变
D．航行中，船尾附近海水流速变大，压强变大
第15页（共28页）【解答】解：
A、科考船所受浮力的方向始终是竖直向上的，故A错误；
B、科考船漂浮在水面上，处于平衡状态，所受竖直向上的浮力与竖直向下的重力是一对
平衡力，故B正确；
C、潜水器下水后，科考船的总重力变小，科考船仍然处漂浮状态，浮力等于自身的重力，
所以浮力变小，故C错误；
D、航行中，船尾附近海水流速变大，压强变小，故D错误。
故选：B。
10．（2.5分）我市交通管理部门定期开展交通违法专项治理行动，如图甲是查处饮酒驾驶行
为中使用的某酒精测试仪工作原理图，电源电压恒定，R 为定值电阻，R 为气敏电阻，其
1 2
阻值随气体酒精浓度的变化情况如图乙所示，闭合开关S，下列说法正确的是（ ）
A．气敏电阻主要由超导体材料制成
B．图甲中通过R 的电流保持不变
1
C．检测气体的酒精浓度越大，R 阻值越大
2
D．检测气体的酒精浓度越大，电压表示数越大
【解答】解：AC、由图乙可知，气敏电阻的阻值随气体酒精浓度的增大而减小，而超导体的
电阻为0，所以R不能用超导体制作，故AC错误；
B、由图乙可知，气体酒精浓度发生变化时，气敏电阻的阻值发生变化，根据串联电路的特
点可知，电路中的总电阻发生变化，而电源电压是不变的，根据欧姆定律可知，通过电路
中的电流发生变化，根据串联电路的电流特点可知，通过R 的电流发生变化，故B错误；
1
D、由图乙可知，检测气体的酒精浓度越大，气敏电阻R 的阻值减小，电路在总电阻减小，
2
电源电压不变，根据欧姆定律可知，通过电路的电流变大，由于R 的阻值不变，根据U＝
1
IR可知，R 两端的电压变大，而电压表测量的是R 两端的电压，所以，电压表的示数变大，
1 1
故D正确。
故选：D。
第16页（共28页）二、填空题（每空1分，共18分）
11．（3分）在2022年北京冬奥会开幕式上，一名小男孩用铜管乐器（小号）深情演奏《我和我
的祖国》（如图），小号内空气柱振动产生的声音通过 空气 传入现场观众耳朵中；小
男孩吹奏时用手按下不同的按键，是为了改变声音的 音调 （选填声音的特性），开幕
式现场附近，禁止车辆鸣笛，是为了从 声源 处控制噪声。
【解答】解：声音的传播需要介质，小号内空气柱振动产生的声音通过空气传入现场观众
耳朵中；
小男孩吹奏时用手按下不同的按键，是为了改变琴弦的长度，改变琴弦的振动频率，从而
改变声音的音调；
开幕式现场附近，禁止车辆鸣笛，是为了从声源处控制噪声。
故答案为：空气；音调；声源。
12．（3分）某小区因暴雨引起车库积水，部分车辆被淹，小明看到新闻后，设计了如图所示的
车库积水自动报警器，如图是该报警器原理图，金属块A和B分别固定在车库地面附近
适当高处，若车库积水水面到达 A 处（选填“A”或“B”）时， 红 （选填“绿”
或“红”）灯发光报警，此时电磁铁的上端是 N 极（选填“N”或“S”）。
【解答】解：（1）当水位没有达到A时，电磁铁没有磁性，只有绿灯亮；当水位到达A时电
路接通，电磁铁有磁性，衔铁就会在电磁力吸引的作用下与红灯接通，红灯亮。因此，红灯
亮就表示水位过高报警。
（2）小磁针的右端S极靠近螺线管的左端，根据磁极间的作用规律可以确定螺线管的左端
为N极；
第17页（共28页）根据螺线管的左端为N极，结合线圈的绕向利用安培定则可以确定电流从螺线管的左端
流入，右端流出，从而可以确定电源的左端为正极。
故答案为：A；红；N。
13．（3分）2022年6月4日，长征二号F遥十四运载火箭开始加注燃料推进剂，于6月5日圆
满完成神舟十四号发射任务。运载火箭燃料推进剂选择密度小、热值 大 的气体燃料，
采用 降低温度 和压缩体积的方法使气体燃料液化。神州飞船进入太空后，利用太阳
能电池板供电，太阳能属于 可再生 （填“可再生”或“不可再生”）能源。
【解答】解：火箭采用液态氢作为火箭的燃料，原因是液态氢具有密度小、热值大，完全燃
烧相同质量的液态氢和其它燃料相比，液态氢可以释放出更多的热量。
火箭中的燃料和氧化剂是液态的，它是通过采用降低温度和压缩体积的方法使气体燃料
液化；
太阳能可以从自然界源源不断获得，属于可再生能源。
故答案为：大；降低温度；可再生。
14．（3分）如图为小红家电路中安装的电能表，此时示数为 2022. 6 kW•h。小红将一个电
吹风机接入电路，电热丝因为电流的 热 效应吹出热风。她关闭其它用电器，3min内
电能表铝盘转过15转，则此电吹风机的功率为 50 0 W。
【解答】解：
（1）由图知，电能表的示数为2022.6kW•h；
（2）电热丝在工作时消耗的电能转化为内能，吹出热风，利用了电流的热效应；
（3）600r/（kW•h）表示电路中每消耗1kW•h的电能，转盘转600圈，
转盘在3min内转了15转，电吹风机消耗的电能：
W＝ kW•h＝ ×3.6×106J＝90000J，
电吹风机的功率：
P＝ ＝ ＝500W。
第18页（共28页）故答案为：2022.6；热；500。
15．（3分）如图是抗击“新冠”疫情使用的负压救护车，车内空间为负压舱，它能有效防护
病毒再传播，负压装置的主要部分是一个抽气机，将经消毒、杀菌处理后的被污染空气
从车内抽出 （选填“从车内抽出”或“抽入至车内”），使车内气压 低于 （选填
“高于”、“低于”或“等于”）车外大气压，在 大气压 作用下，清洁的空气只能由
车外流向车内。
【解答】解：负压救护车的原理：车内空间为负压舱，小于外界大气压，因此必须用抽气机
将被污染的空气经过消毒、杀菌处理后从车内抽出，使车内气压低于车外大气压，在大气
压作用下，清洁的空气只能由车外流向车内。
故答案为：从车内抽出；低于；大气压。
16．（3分）如图所示，斜面与水平地面夹角为30°，某快递员用500N的力，将重800N的货物
沿斜面匀速推上车厢，不考虑斜面形变，货物所受摩擦力方向沿斜面向 下 ；斜面的机
械效率为 80% 。不改变斜面与地面夹角和货物质量，采用 减小木板粗糙程度 的
方法可以提高斜面的机械效率。
【解答】解：
（1）快递员用力将货物沿斜面匀速推上车厢时，摩擦力与推力的方向相反，所以摩擦力的
方向是沿斜面向下；
（2）由于斜面与水平地面夹角为30°，由数学知识和s＝2h，
斜面的效率为：
第19页（共28页）＝ ＝ ＝ ＝ ＝ ×100%＝80%；
η
（3）斜面的机械效率与斜面的倾斜程度和粗糙程度有关，在不改变斜面与地面夹角和货物
质量，采用减小木板粗糙程度的方法可以提高斜面的机械效率。
故答案为：下；80%；减小木板粗糙程度。
三、作图与实验探究题（17-23题，每小题3分，23题6分，共24分）
17．（3分）在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：
池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位
置。请你在图中画出入射光线、折射光线，并标出折射角r。
【解答】解：C点是人眼看到的池底A点像的位置，连接BC，与水面的交点O为入射点，连
接AO为入射光线，OB为折射光线，如图所示：
。
第20页（共28页）答： 。
18．（3分）甲图中铅笔的长度是 2.5 0 cm，乙图中停表秒针盘的分度值是 0. 1 s，停表
读数是 338. 5 s。
【解答】解：
（1）由图可知，刻度尺的最小分度值是1mm，被测木块的起始刻度值为：1.00cm，终了刻度
值为：3.50cm，所以木块的长度为：3.50cm﹣1.00cm＝2.50cm。
（3）由图可知，小盘的分度值是0.5min，指针在5min和6min之间，略偏过0.5min；大盘的
分度值是0.1s，大盘指针示数为38.5s，因此秒表读数为5min38.5s＝338.5s。
故答案为：2.50；0.1；338.5。
19．（3分）在“探究水沸腾时温度变化特点”的实验中，小红向烧杯中倒入适量90℃的热水
进行实验，这样做的好处是 节约时间 。她观察到水沸腾时温度计的示数如图所示，则
水的沸点为 9 8 ℃，说明该处大气压可能 小于 （选填“大于”、“小于”或“等
于”）一标准大气压。
第21页（共28页）【解答】解：实验时烧杯中装入热水，好处是可以节省时间；
由图知，此温度计的分度值是1℃，所以此时温度计的示数是98℃，即水的沸点是98℃；
因为液体的沸点跟气压的大小有关，标准大气压下，水沸腾时的温度是100℃，所以该实
验环境的气压小于1标准大气压。
故答案为：节约时间；98；小于。
20．（3分）在“探究什么情况下磁可以生电”实验中，小华做了甲、乙、丙三次实验。实验中
通过观察 电流表指针是否偏转 来判断电路中是否产生感应电流，如图的三次实验中，
甲、丙 （选填“甲”“乙”或“丙”）图中有感应电流产生。 发电机 （选填“电
动机”或“发电机”）应用了这一原理。
【解答】解：实验时，通过观察电流表的指针是否偏转，来确定电路中是否产生感应电流；
闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中就会产生感应电流，这就
是电磁感应现象；如图的三次实验中，甲、丙中的导体都切割了磁感线，能产生感应电流，
而乙中的导体没有切割磁感线，不会产生感应电流；
电磁感应现象中，消耗了机械能，得到了电能，利用电磁感应现象制成了发电机。
故答案为：电流表指针是否偏转；甲、丙；发电机。
21．（3分）在“测量盐水密度”的实验中，将天平放在水平台上，小红进行了如下操作：
第22页（共28页）（1）如图甲是小红调节天平平衡时的操作，错误之处是： 未将游码移到标尺左端的零刻
度线处 。
（2）改正错误后，小红进行了多次实验，图乙、丙为某次实验的部分情景，数据记录在下表
中，请你按测量操作的完整步骤将表格补充完整。
① 烧杯和盐水的总质量 烧杯和剩余盐水的 量筒中盐水的体 盐水的密度 /（g•cm
的总质量m 1 /g 总质量m 2 /g 积V/cm3 ﹣3）
ρ
62.4 40.0 20.0 ② 1.1 2
【解答】解：（1）在调节天平平衡时，应先将天平放在水平台上，并将游码拨到标尺左端的
零刻线处，由图可知，小红未将游码移到标尺左端的零刻度线处；
（2）由图乙可知，烧杯和盐水的总质量m ＝50g+10g+2.4g＝62.4g，故①为烧杯和盐水的
1
总质量；
倒入量筒中盐水的质量为：m＝m ﹣m ＝62.4g﹣40g＝22.4g，
1 2
则盐水的密度为： ＝ ＝ ＝1.12g/cm3。
ρ
故答案为：（1）未将游码移到标尺左端的零刻度线处；（2）①烧杯和盐水的总质量；
②1.12。
22．（3分）在“探究浮力大小与哪些因素有关”的实验中，小明提出如下猜想：
A．可能与液体密度有关
B．可能与物体浸在液体中的体积有关
C．可能与物体密度有关
D．可能与物体浸没在液体中的深度有关
他们领取的实验器材有：柱形铁块一个、弹簧测力计一个、一杯水（适量）、细线（体积忽略
不计）。
第23页（共28页）（1）只用这些器材，可以验证上述猜想中的B和 D （选填字母序号）是否正确。
（2）如图是探究猜想B的实验过程，将铁块悬挂在弹簧测力计下静止在空气中时，弹簧测
力计示数为F ；将铁块部分浸入水中时，弹簧测力计示数为F ，此时铁块受到的浮力大小
1 2
表达式为F浮 ＝ F
1
﹣ F
2
（用题中物理量符号表示）。将铁块浸没在水中时，弹簧测力计
示数为F ，则F 大于 F（选填“大于”、“小于”或“等于”）。分析比较F 、F 、F 的
3 2 3 1 2 3
大小与浮力的关系，可以得到结论：铁块浸在水中的体积越大，受到的浮力越大。
【解答】解：（1）实验器材中除了水以外，没有其他液体，所以不能探究浮力大小和液体密
度的关系；物体也只有一个，不能探究浮力大小和物体密度的关系；可以通过改变物体在
水中不同深度来探究探究浮力大小和物体浸没在水中的深度的关系；
（2）根据称重法可知：F浮 ＝F
1
﹣F
2
，铁块浸没在水中时，排开体积变大，浮力变大，弹簧测
力计示数变小，则F 大于F 。
2 3
故答案为：（1）D；（2）F ﹣F ；大于。
1 2
23．（6分）如图是小明测量小灯泡电功率的电路，小灯泡额定电压为2.5V，电阻为10 左右。
（1）用笔画线代替导线，将图甲电路连接完整。 Ω
（2）正确连接电路后，闭合开关，移动滑动变阻器滑片，发现小灯泡始终不亮。电流表指针
几乎不动，电压表示数接近3V且保持不变。为排除故障，小明检查了开关并拧紧两端接
线柱，小芳则将小灯泡与灯座拧紧。若电路中只有一处故障， 小芳 （选填“小明”或
第24页（共28页）“小芳”）排除故障的操作是正确的。
（3）排除故障后重新闭合开关，改变滑片位置，他们根据测量数据画出了通过灯丝电流与
其两端电压关系的图象如图乙。根据图象可得小灯泡的额定功率为 0.62 5 W。研究发
现，通过灯丝的电流与其两端电压不成正比，原因是： 小灯泡的阻值和温度有关 。
（4）在测量小灯泡电功率拓展实验过程中，电流表坏了，他们找来一只阻值合适的定值电
阻R ，设计了如图丙电路图，操作步骤如下：
0
①断开S
1
，闭合S
2
，移动滑动变阻器滑片，使电压表示数等于小灯泡的额定电压U额 ；
② 保持滑动变阻器位置不变 ，断开S ，闭合S ，记下此时电压表示数为U；
2 1
则小灯泡额定功表达式P额 ＝ （用U额 、U和R
0
表示）。
【解答】解：（1）小灯泡额定电压为2.5V，电阻为10 左右。故小灯泡的额定电流大约为
0.25A，电流表量程选0～0.6A，电流表和小灯泡串联Ω接入电路，如图所示；
；
（2）电流表指针几乎不动说明电路中存在断路，电压表示数接近3V说明可能是小灯泡断
路，所以小芳的排除故障操作是正确的；
（3）小灯泡额定电压为2.5V，由乙图可知电流为025A，小灯泡的额定功率P＝UI＝
2.5V×0.25A＝0.625W；小灯泡的电阻随着温度的变化而变化，所以不是一定值，通过灯丝
的电流与其两端电压不成正比；
（4）利用电压表和一定值电阻测量小灯泡功率，先用电压表测量小灯泡的电压U额 ，然后
测量小灯泡和电阻电阻的电压U，此过程中要保持滑动变阻器位置不变，则定值电阻两端
的电压U
0
＝U﹣U额 ，通过电阻电阻的电流I
0
＝ ；
第25页（共28页）小灯泡额定功表达式P额 ＝U额I
0
＝ 。
故答案为：（1）如图所示；（2）小芳；（3）0.625；小灯泡的阻值和温度有关；（4）保持滑动变
阻器位置不变； 。
四、计算题（6分+7分＝13分）
24．（6分）如图是某新型多挡榨汁机电路结构简化图。它具有榨汁、加热、保温功能，部分参
数如下表。（果汁密度近似水的密度，果汁比热容为4.2×103J/（kg•℃）。求：
榨汁机部分参数
额定电压 220V
榨汁功率 66W
加热功率 220W
保温功率 88W
容积 300mL
（1）将榨汁机中300mL的果汁从10℃加热到30℃，吸收的热量；
（2）仅榨汁时，电路中的电流；
（3）电阻R 的阻值。
1
【解答】解：（1）由 ＝ 可知，果汁的质量为：
ρ
m果汁 ＝ 果汁V果汁 ＝1.0×103kg/m3×300×10﹣6m3＝0.3kg，
果汁吸收ρ的热量：
Q吸 ＝c果汁m果汁Δt＝4.2×103J/（kg•℃）×0.3kg×（30℃﹣10℃）＝2.52×104J；
（2）由P＝UI可知，仅榨汁时，电路中的电流：
第26页（共28页）I榨汁 ＝ ＝ ＝0.3A；
（3）由电路图可知，只闭合S 时，R 、R 串联，同时闭合S 、S 时，电路为R 的简单电路，
2 1 2 2 3 2
因为串联电路中的总电阻大于任一分电阻，所以由P＝UI＝ 可知，R 、R 串联，电路的
1 2
总电阻最大，总功率最小，处于保温状态，
电路为R 的简单电路，电路的电阻最小，总功率最大，处于加热状态；
2
由P＝UI＝ 可知，保温时电路的总电阻：R＝ ＝ ＝550 ，
Ω
加热时，电路的电阻：R ＝ ＝ ＝220 ，
2
Ω
由串联电路的电阻特点可知，电阻R 的阻值：R ＝R﹣R ＝550 ﹣220 ＝330 。
1 1 2
答：（1）将榨汁机中300mL的果汁从10℃加热到30℃，吸收的Ω热量为Ω2.52×1Ω04J；
（2）仅榨汁时，电路中的电流为0.3A；
（3）电阻R 的阻值为330 。
1
25．（7分）小明携带质量为10kΩg的行李箱乘坐高速列车从十堰到汉口。列车经过的部分站点
时刻表如下：
站次 站名 到达时间 开车时间 运行时间 运行里程
1 十堰东 —— 12：27 —— 0
2 襄阳东 13：27 13：31 60min 180km
3 汉口 15：11 —— 100min 460km
请你根据以上信息，解决下列问题：（g取10N/kg）
（1）行李箱底部与水平行李架的接触面积约为0.2m2，求行李箱对行李架的压强；
（2）从十堰东站到襄阳东站运行的速度为多少km/h？
（3）若列车在襄阳东站至汉口站区间内匀速直线行驶，牵引力恒为3×105N，电能转化成机
械能的效率为70%，求列车在此区间运行过程中消耗的总功率。
【解答】解：（1）行李箱对行李架的压强p＝ ＝ ＝ ＝ ＝500Pa；
（2）十堰东站到襄阳东站运行的速度v＝ ＝ ＝180km/h；
第27页（共28页）（3）襄阳东站至汉口站区间内匀速直线行驶，v′＝ ＝ ＝
m/s；
转化效率 ＝ ×100%＝ ，P总 ＝ ＝ ＝2×107W。
η
答：（1）行李箱对行李架的压强是500Pa；
（2）从十堰东站到襄阳东站运行的速度为180km/h；
（3）列车在此区间运行过程中消耗的总功率2×107W。
第28页（共28页）
