2020年新疆生产建设兵团中考物理试卷
一、单项选择题（本大题共12小题，每小题2分，共24分．请按答题卷中的要求作答）
1．（2分）下列现象中，由光的直线传播形成的是（ ）
A．透镜成像 B．小孔成像 C．海市蜃楼 D．水面倒影
2．（2分）同学们都说小红和小兰说话声音很像，主要指她们两个人说话时声音的（ ）
A．音调相近 B．频率相近 C．音色相近 D．响度相近

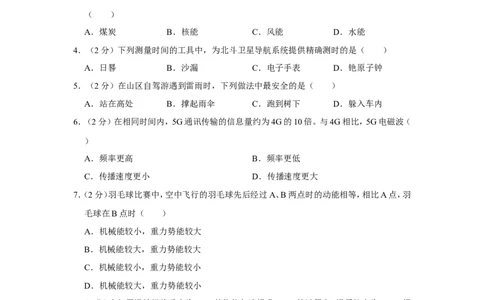

3．（2分）为了减少对环境的污染，未来我国占能源消费总量的比例逐步降低的能源是
（ ）
A．煤炭 B．核能 C．风能 D．水能
4．（2分）下列测量时间的工具中，为北斗卫星导航系统提供精确测时的是（ ）
A．日晷 B．沙漏 C．电子手表 D．铯原子钟
5．（2分）在山区自驾游遇到雷雨时，下列做法中最安全的是（ ）
A．站在高处 B．撑起雨伞 C．跑到树下 D．躲入车内
6．（2分）在相同时间内，5G通讯传输的信息量约为4G的10倍。与4G相比，5G电磁波（
）
A．频率更高 B．频率更低
C．传播速度更小 D．传播速度更大
7．（2分）羽毛球比赛中，空中飞行的羽毛球先后经过A、B两点时的动能相等，相比A点，羽
毛球在B点时（ ）
A．机械能较小，重力势能较大
B．机械能较大，重力势能较大
C．机械能较小，重力势能较小
D．机械能较大，重力势能较小
8．（2分）小红用滑轮组将重力为1.5N的物体匀速提升10cm的过程中，绳子拉力为1.0N，绳
子自由端移动的距离为30cm，则滑轮组的机械效率为（ ）
A．50% B．60% C．70% D．80%
9．（2分）已知水的比热容是4.2×103J（/ kg•℃），用如图所示的家用电热水壶烧开一壶自来水，
水吸收的热量约为（ ）
第1页（共28页）A．6×104J B．6×105J C．6×106J D．6×107J
10．（2分）冰壶运动是冬奥会比赛项目之一。冰壶被运动员掷出后，在冰面上减速滑行到停
下的过程中，冰壶的平均速度与冰壶被掷出时的速度成正比，冰壶的滑行时间也与冰壶被
掷出时的速度成正比。若冰壶以1.6m/s的速度被掷出时，在冰面上滑行了8m，则冰壶以
3.2m/s的速度被掷出，在冰面上滑行的距离为（ ）
A．8m B．16m C．24m D．32m
11．（2分）一个盛有足够多水的溢水杯放在水平桌面上，先往溢水杯中投入一个质量为m的
小球A，从溢水杯中溢出的水的质量为20g，再往溢水杯中投入一个质量为2m的小球B，
从溢水杯中再次溢出的水的质量为80g，此时A、B小球受到的总浮力为F浮 ，水对溢水杯
底部产生的压力比两小球投入溢水杯前增加了△F，已知小球A、B的密度均小于水的密
度，则（ ）
A．F浮 ＝1.2N，△F＝0.2N B．F浮 ＝1.2N，△F＝1.2N
C．F浮 ＝1.0N，△F＝1.0N D．F浮 ＝1.0N，△F＝0N
12．（2分）如图所示的电路中，电源电压保持不变，滑动变阻器R 、R 的滑片可移动的最大距
1 2
离相等。开始时，R 、R 的滑片均位于变阻器的正中间，开关闭合后，电路的总功率为
1 2
0.4W．若将R 的滑片向左移动3cm，R 的滑片向右移动3cm，电路的总功率变为0.3W；若
1 2
将R 、R 的滑片从正中间均向右移动3cm，电路的总功率变为0.5W．已知滑动变阻器电
1 2
阻丝的阻值与其长度成正比，则滑动变阻器R 的最大阻值与R 的最大阻值之比为
1 2
（ ）
第2页（共28页）A．3：1 B．4：1 C．5：1 D．6：1
二、填空题（本大题共4小题，每空1分，共26分．请将符合题意的内容填在答题卷相应的横
线上）

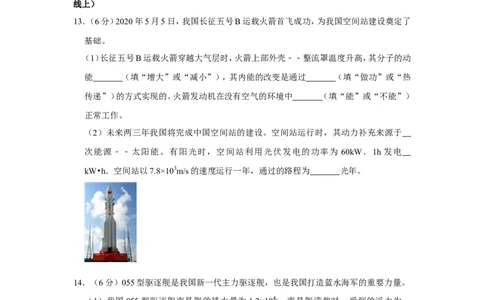

13．（6分）2020年5月5日，我国长征五号B运载火箭首飞成功，为我国空间站建设奠定了
基础。
（1）长征五号B运载火箭穿越大气层时，火箭上部外壳﹣﹣整流罩温度升高，其分子的动
能 （填“增大”或“减小”），其内能的改变是通过 （填“做功”或“热
传递”）的方式实现的。火箭发动机在没有空气的环境中 （填“能”或“不能”）
正常工作。
（2）未来两三年我国将完成中国空间站的建设。空间站运行时，其动力补充来源于
次能源﹣﹣太阳能。有阳光时，空间站利用光伏发电的功率为 60kW．1h 发电
kW•h．空间站以7.8×103m/s的速度运行一年，通过的路程为 光年。
14．（6分）055型驱逐舰是我国新一代主力驱逐舰，也是我国打造蓝水海军的重要力量。
（1）我国055型驱逐舰南昌舰的排水量为 1.2×104t，南昌舰满载时，受到的浮力为
N，排开水的体积为 m（3 海水的密度取1×103kg/m3）。在有风的天气，南昌舰以相同
的速度逆风行驶比顺风行驶时，舰体外侧面受到的大气压强更 （填“大”或
“小”）。
（2）南昌舰进行反潜训练时，声呐系统是利用 （填“超声波”或“次声波”）探测
敌方潜艇的。南昌舰将产生的尾气和冷空气混合后再排出，目的是为了减弱敌方的
（填“红外”或“紫外”）探测。南昌舰以柴油作为动力燃料，每消耗1t柴油产生的可利
第3页（共28页）用的能量为1.72×1010J，柴油的热值为4.3×107J/kg，则南昌舰热机的效率为 。
15．（6分）目前，我国时速600公里高速磁悬浮列车研制已取得重大技术突破，标志着我国磁
悬浮技术已达到世界领先水平。
（1）我国高速磁悬浮列车上装有电磁体，铁轨上装有线圈（相当于电磁铁），通电后，可使
列车悬浮起来，悬浮后列车的惯性 （填“大于”“小于”或“等于”）悬浮前的惯
性。由于磁悬浮列车与轨道不接触，磁悬浮列车行驶时的噪声比普通轮轨列车行驶时的噪
声 （填“大”或“小”）；列车以600km/h的速度匀速行驶时，列车牵引系统的电
功率为2.4×107W，不计能量损失，列车受到的阻力大小为 N。

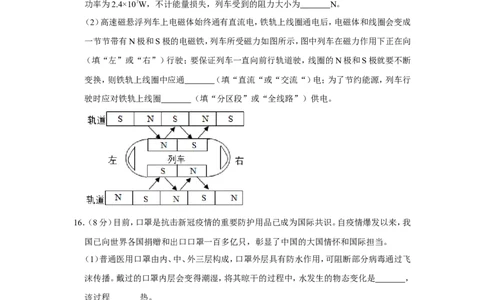

（2）高速磁悬浮列车上电磁体始终通有直流电，铁轨上线圈通电后，电磁体和线圈会变成
一节节带有N极和S极的电磁铁，列车所受磁力如图所示，图中列车在磁力作用下正在向
（填“左”或“右”）行驶；要保证列车一直向前行轨道驶，线圈的N极和S极就要不断
变换，则铁轨上线圈中应通 （填“直流“或“交流“）电；为了节约能源，列车行
驶时应对铁轨上线圈 （填“分区段”或“全线路”）供电。
16．（8分）目前，口罩是抗击新冠疫情的重要防护用品已成为国际共识。自疫情爆发以来，我
国已向世界各国捐赠和出口口罩一百多亿只，彰显了中国的大国情怀和国际担当。
（1）普通医用口罩由内、中、外三层构成，口罩外层具有防水作用，可阻断部分病毒通过飞
沫传播。戴过的口罩内层会变得潮湿，将其晾干的过程中，水发生的物态变化是 ，
该过程 热。
（2）口罩中间层﹣﹣熔喷布始终带有静电，则熔喷布属于 （填“导体”或“绝缘
体”）。当不带电的病毒靠近熔喷布外表面时，会被熔喷布 （填“吸附”或“排
斥”），使病毒不能通过熔喷布从而阻断病毒的传播。若制作熔喷布的高压设备输出的电
压为22kV，该电压为家庭电路电压的 倍。
（3）在熔喷布的生产环节﹣﹣熔融挤压时，熔喷布受到的压强为5×105Pa，约为 个
标准大气压。若某规格的熔喷布密度为0.9×103kg/m3，1m2熔喷布的质量为25g，则该熔喷
第4页（共28页）布的厚度为 m（结果保留1位有效数字）。1吨该规格的熔喷布大约可以制造普通
医用口罩（单层熔喷布） （填“15”“40”或“120”）万个。
三、作图题（每图2分，共6分）
17．（2分）请在图中画出光线AO从空气射入水中时的反射光线和折射光线。
18．（2分）请在图中画出动力F的力臂。
19．（2分）请在图中标出静止小磁针的N极。
四、实验与探究题（本大题共3小题，每空2分，作图2分，共24分）
20．（6分）如图所示，在探究凸透镜成像规律时，将焦距为10cm的凸透镜A固定在光具座上
50cm刻线处，光屏和点燃的蜡烛位于凸透镜两侧。首先调整烛焰中心、透镜中心和光屏中
心在
高度，再将点燃的蜡烛放置在光具座上30cm刻线处，移动光屏到 cm刻线
处，烛焰在光屏上成清晰的像，接着保持蜡烛的位置不变，将凸透镜A换成焦距为8cm的
凸透镜B并保持位置不变，为使烛焰在光屏上成清晰的像，应将光屏向 （填
“左”或“右”）移动。
第5页（共28页）21．（8分）如图所示，小丽在“研究影响滑动摩擦力大小的因素”的实验中，用质量相等、表
面粗糙程度不同的两个物块A、B放在水平木板上进行实验。
（1）用A做实验，水平向左拉动木板时，弹簧测力计的示数如图所示，则木板对A的摩擦
力大小为 N．再用A、B叠放在一起做实验（A在下、B在上），弹簧测力计的示数
较大，说明在接触面的粗糙程度相同时， 越大，滑动摩擦力越大。
（2）将B放在水平木板上进行实验，再与用A做的实验进行对比，目的是为了研究滑动摩
擦力的大小与接触面的 （填“面积大小”或“粗糙程度”）的关系；用A、B分别
做实验时，地面对水平木板的滑动摩擦力大小 （填“相等”或“不相等”）。
22．（10分）在测量小灯泡的电阻实验中，有两个规格相同的小灯泡，将其中一个小灯泡接入
测量电路，通过实验得到的实验数据如下列表格所示。将另一个小灯泡的玻璃罩敲碎，把
保存完好的灯丝接入测量电路，并将灯丝浸没在常温纯净水中，通过实验得到灯丝的I﹣
U图象如图所示。
U/V 0.5 1.0 1.5 2.0 2.5 3.0
I/A 0.10 0.18 0.23 0.26 0.28 0.30
（1）请画出测量小灯泡的电阻的电路图。
（2）在测量灯丝的电阻时，开关闭合前，滑动变阻器的滑片应调到阻值 （填“最
大”或“最小”）处；将灯丝浸没在常温纯净水中，且每次测量时，电表指针稳定后立即
读数并断开开关，目的是为了控制灯丝的 不变。
（3）小灯泡两端的电压为3V时的电阻是常温时小灯泡电阻的 倍；某一手电筒的
小灯泡与上述实验中的小灯泡相同，手电筒的开关闭合后小灯泡的电功率 （填字
母代号）。
A．一直增大
B．一直减小
C．先增大后不变
D．先减小后不变
第6页（共28页）五、计算题（本大题共2小题，每小题5分，共10分。解题时要有必要的公式和文字说明，只
写出结果不得分）
23．（5分）如图所示的电路中，电源电压为6V，闭合开关S后，通过电阻R 的电流为1A，通
1
过电阻R 的电流为2A．求：
2
（1）通过电流表的电流；
（2）电路的总电阻；
（3）整个电路在10s内产生的热量。
24．（5分）如图所示，一平底、平口的圆柱形青花瓷笔筒放在水平桌面上，笔筒高度为0.11m，
筒内深度为0.10 m．笔筒开口向上放置时，笔筒对桌面产生的压强为8.1×102Pa；笔筒开
口向下放置时筒对桌面产生的压强为4.05×103Pa．求：
（1）笔筒内注满水时，水对笔筒底部产生的压强；
（2）笔筒开口向上和开口向下放置时，笔筒与桌面的接触面积之比；
（3）青花瓷笔筒材质的密度。
第7页（共28页）2020年新疆生产建设兵团中考物理试卷
参考答案与试题解析
一、单项选择题（本大题共12小题，每小题2分，共24分．请按答题卷中的要求作答）
1．（2分）下列现象中，由光的直线传播形成的是（ ）
A．透镜成像 B．小孔成像 C．海市蜃楼 D．水面倒影
【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、
影子的形成、日食和月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒
影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从一种介质斜进入另一种介质时，就会出现光的折
射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的。
【解答】解：A、透镜成像属于光的折射，故A不符合题意；
B、小孔成像是光沿直线传播形成的，故B符合题意；
C、“海市蜃楼”的形成是光在不均匀的大气中传播发生折射的结果，故C不符合题意；
D、水中的倒影，属于平面镜成像，是由于光的反射形成的，故D不符合题意。
故选：B。
【点评】此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的
理解，在学习过程中要善于利用所学知识解释有关现象。
2．（2分）同学们都说小红和小兰说话声音很像，主要指她们两个人说话时声音的（ ）
A．音调相近 B．频率相近 C．音色相近 D．响度相近
【分析】解决此题需要掌握：
音色反映的是声音的品质与特色，它跟发声体的材料和结构有关。
物理学中把人耳能感觉到的声音的强弱称为响度，把声音的高低称为音调。
【解答】解：不同人的声带发声结构不同，所以发出声音的音色不同，而同学们都说小红和
小兰说话声音很像，主要指她们两个人说话时声音的音色相近。
故选：C。
【点评】解决此类问题要会根据响度、音色和音调的定义区分乐音特征的三个因素。
3．（2分）为了减少对环境的污染，未来我国占能源消费总量的比例逐步降低的能源是
（ ）
第8页（共28页）A．煤炭 B．核能 C．风能 D．水能
【分析】化石燃料日趋枯竭，积极开发利用新能源，不仅能够防止环境污染，还有利于节约
化石燃料，正在开发利用的新能源有太阳能、核能、水能、风能等。
【解答】解：煤、石油、天然气属于化石能源，化石燃料日趋枯竭，且对环境造成较重的污染，
所以化石能源在未来我国占能源消费总量的比例逐步降低；
正在开发利用的新能源有太阳能、核能、水能、风能、潮汐能、地热能等，故A符合题意，
BCD不符合题意。
故选：A。
【点评】该题考查学生对新能源的了解和认识，要学会用所学知识解决实际问题的能力。
4．（2分）下列测量时间的工具中，为北斗卫星导航系统提供精确测时的是（ ）
A．日晷 B．沙漏 C．电子手表 D．铯原子钟
【分析】根据对常见计时器测量对象及准确程度的掌握作答。
【解答】解：ABC、古时计时工具能粗略的记时，如：“日晷”、“沙漏”等，电子手表是日
常生活中的记时工具，不是很准确，故ABC不符合题意；
D、导航卫星 的“心脏”是星载原子钟，采用铷原子钟和铯原子钟，能准确的为北斗卫
星导航系统提供测时，故D符合题意。
故选：D。
【点评】此题考查的是我们对常见计时工具测量对象的掌握以及不常见的计时工具的掌握，
是一道基础题。
5．（2分）在山区自驾游遇到雷雨时，下列做法中最安全的是（ ）
A．站在高处 B．撑起雨伞 C．跑到树下 D．躲入车内
【分析】在打雷下雨时，严禁在山顶或者高丘地带停留，更要切忌继续蹬往高处观赏雨景，
不能在大树下、电线杆附近躲避，也不要行走或站立在空旷的田野里，应尽快躲在低洼处，
或尽可能找房层或干燥的洞穴躲避。
【解答】解：
A、雷电容易击中地面上尖端突起的物体，这时会有强大的电流，因此在山区自驾游遇到
雷雨时，不能站在高处，故A错误；
B、金属骨架的雨伞有尖端，为了防止尖端放电，不能撑着金属骨架的雨伞在雨中行走，故
B错误；
C、由于潮湿的大树是导电的，为了防止尖端放电，不能躲在大树底下避雨，故C错误；
D、在山区旅游遇到雷雨时，躲入车厢最安全，金属制作的车厢能避雷，但由于车厢是导体，
第9页（共28页）进入车厢后不要接触车厢金属部分，故D正确。
故选：D。
【点评】本题考查的是日常生活中的一些预防雷击的常识，难度不大。
6．（2分）在相同时间内，5G通讯传输的信息量约为4G的10倍。与4G相比，5G电磁波（
）
A．频率更高 B．频率更低
C．传播速度更小 D．传播速度更大
【分析】4G和5G网络通信的载体是电磁波，电磁波在真空中的传播速度是3×108m/s，当
速度不变时，波长与频率成反比。
【解答】解：
电磁波在真空中传播速度是c＝3×108m/s是不变的，由c＝f 可知，频率高的波长短、频率
低的波长长，所以5G电磁波的波长比4G更短，频率更高，λ 故A正确，BCD错误。
故选：A。
【点评】本题考查了电磁波的应用，属于基本内容，比较简单。
7．（2分）羽毛球比赛中，空中飞行的羽毛球先后经过A、B两点时的动能相等，相比A点，羽
毛球在B点时（ ）
A．机械能较小，重力势能较大
B．机械能较大，重力势能较大
C．机械能较小，重力势能较小
D．机械能较大，重力势能较小
【分析】动能和势能统称为机械能。不计空气阻力时，机械能没有转化为内能，机械能守恒。
据此分析即可解答。
【解答】解：空中飞行的羽毛球需要克服空气阻力做功，会有一部分机械能转化为内能，所
以B点的机械能小于A点的机械能；
动能和势能统称为机械能，A、B两点时的动能相等，故相比A点，羽毛球在B点时的重力
势能较小。
故ABD错误，C正确。
故选：C。
【点评】此题考查机械能和其它形式的能的转化，属于基础知识考查，难度不大。
8．（2分）小红用滑轮组将重力为1.5N的物体匀速提升10cm的过程中，绳子拉力为1.0N，绳
子自由端移动的距离为30cm，则滑轮组的机械效率为（ ）
第10页（共28页）A．50% B．60% C．70% D．80%
【分析】利用W＝Gh求出有用功，利用W总 ＝Fs求出总功，再利用 ＝ 可求滑轮组的
η
机械效率。
【解答】解：有用功：W有 ＝Gh＝1.5N×0.1m＝0.15J，
总功：W总 ＝Fs＝1.0N×0.3m＝0.3J，
则滑轮组的机械效率为： ＝ ×100%＝ ×100%＝50%。
η
故选：A。
【点评】此题考查滑轮组机械效率的计算，属于基础题目，难度不大。
9．（2分）已知水的比热容是4.2×103J（/ kg•℃），用如图所示的家用电热水壶烧开一壶自来水，
水吸收的热量约为（ ）
A．6×104J B．6×105J C．6×106J D．6×107J
【分析】估测出水壶的容量，即水的体积，利用密度公式求出水的质量，再估测出常温时水
的温度，利用Q＝Cm（t ﹣t ）可求出水吸收的热量。
2 1
【解答】解：根据生活常识，水壶的容量为1.5﹣2升，常温时水的温度为20摄氏度左右，
则根据 ＝ 可得水的质量：m＝ V＝1g/cm3×2000cm3＝2000g＝2kg。
ρ ρ
水吸收的热量：Q＝Cm（t ﹣t ）＝4.2×103J/（kg•℃）×2kg×（100℃﹣20℃）＝6.72×105J。
2 1
计算结果与6×105J比较接近，故ACD错误，B正确。
故选：B。
【点评】此题考查热量的计算，难度不大，关键是估测出水壶的容量和常温时水的温度。

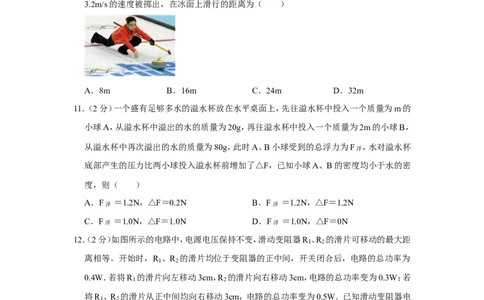

10．（2分）冰壶运动是冬奥会比赛项目之一。冰壶被运动员掷出后，在冰面上减速滑行到停
下的过程中，冰壶的平均速度与冰壶被掷出时的速度成正比，冰壶的滑行时间也与冰壶被
掷出时的速度成正比。若冰壶以1.6m/s的速度被掷出时，在冰面上滑行了8m，则冰壶以
3.2m/s的速度被掷出，在冰面上滑行的距离为（ ）
第11页（共28页）A．8m B．16m C．24m D．32m
【分析】根据速度公式v＝ 可知，路程的计算公式是s＝vt，根据题意可知，冰壶的平均速
度与冰壶被掷出时的速度成正比，冰壶的滑行时间也与冰壶被掷出时的速度成正比，根据
题中给出的速度变化判定滑行的距离。
【解答】解：根据速度公式v＝ 可知，路程的计算公式是s＝vt，冰壶以1.6m/s的速度被掷
出时，在冰面上滑行了8m；
由于冰壶的平均速度与冰壶被掷出时的速度成正比，冰壶的滑行时间也与冰壶被掷出时
的速度成正比，此时速度变为原来的二倍，则平均速度会变为原来的2倍，运动时间也会
变为原来的2倍，根据s＝vt可知，路程为原来的4倍，即4×8m＝32m。
故选：D。
【点评】本题考查了速度公式的应用，明确平均速度、运动时间与抛出速度的关系是解题
的关键。
11．（2分）一个盛有足够多水的溢水杯放在水平桌面上，先往溢水杯中投入一个质量为m的
小球A，从溢水杯中溢出的水的质量为20g，再往溢水杯中投入一个质量为2m的小球B，
从溢水杯中再次溢出的水的质量为80g，此时A、B小球受到的总浮力为F浮 ，水对溢水杯
底部产生的压力比两小球投入溢水杯前增加了△F，已知小球A、B的密度均小于水的密
度，则（ ）
A．F浮 ＝1.2N，△F＝0.2N B．F浮 ＝1.2N，△F＝1.2N
C．F浮 ＝1.0N，△F＝1.0N D．F浮 ＝1.0N，△F＝0N
【分析】浸入液体中的物体受到的浮力等于其排开的液体受到的重力；根据前后两侧排开
的水的质量分析溢水杯中水的情况；从而判定出质量为m的小球受到的浮力的大小；开
始时溢水杯中的水没有加满，求出水面上升时小球A排开的水的质量，根据水的质量求
出增加的压力。
【解答】解：先往溢水杯中投入一个质量为m的小球A，从溢水杯中溢出的水的质量为
20g；
第12页（共28页）再往溢水杯中投入一个质量为2m的小球B，从溢水杯中再次溢出的水的质量为80g；投
入2m的小球之前溢水杯是满的，所以小球排开的水的重力等于浮力：
F浮B ＝G排B ＝m排B g＝0.08kg×10N/kg＝0.8N；
小球A的质量为小球B的一半，则其放入水中时，排开的水的质量应该为：
m排A ＝80g× ＝40g＝0.04kg；
则小球A受到的浮力为：
F浮A ＝G排A ＝m排A g＝0.04kg×10N/kg＝0.4N；
此时A、B小球受到的总浮力为：
F浮 ＝F浮A +F浮B ＝0.4N+0.8N＝1.2N；
由于小球A排开的水的质量要大于溢水杯中溢出的水的质量，即开始时溢水杯没有加满，
放入小球A后，液面会上升，则上升的水的质量为m'＝40g﹣20g＝20g＝0.02kg；
其重力为：G'＝m'g＝0.02kg×10N/kg＝0.2N；
由于溢水杯是规则的容器，则液体产生的压力等于液体的重力，所以增大的压力为：△F
＝G'＝0.2N。
故选：A。
【点评】本题考查了浮沉条件的应用、阿基米德原理的应用、压力的求法，利用好阿基米德
原理是解题的关键。
12．（2分）如图所示的电路中，电源电压保持不变，滑动变阻器R 、R 的滑片可移动的最大距
1 2
离相等。开始时，R 、R 的滑片均位于变阻器的正中间，开关闭合后，电路的总功率为
1 2
0.4W．若将R 的滑片向左移动3cm，R 的滑片向右移动3cm，电路的总功率变为0.3W；若
1 2
将R 、R 的滑片从正中间均向右移动3cm，电路的总功率变为0.5W．已知滑动变阻器电
1 2
阻丝的阻值与其长度成正比，则滑动变阻器R 的最大阻值与R 的最大阻值之比为
1 2
（ ）
A．3：1 B．4：1 C．5：1 D．6：1
【分析】由题意可知，滑动变阻器R 、R 的滑片可移动的最大距离相等，且滑动变阻器电阻
1 2
第13页（共28页）丝的阻值与其长度成正比，设出1cm长度电阻丝的阻值，根据题意表示出变阻器接入电
路中的电阻，根据P＝UI＝ 表示出三种情况下电路的总功率，然后联立等式即可求出
两者1cm长度电阻丝的阻值关系，进一步得出答案。
【解答】解：设滑动变阻器R 、R 的滑片可移动的最大距离均为L，1cm长度电阻丝的阻值
1 2
分别为r 、r ，
1 2
当R 、R 的滑片均位于变阻器的正中间时，接入电路中的电阻分别为 r 、 r ，
1 2 1 2
因串联电路中总电阻等于各分电阻之和，
所以，此时电路的总功率：
P ＝ ，即0.4W＝ ﹣﹣﹣﹣﹣﹣﹣
1
①
将R 的滑片向左移动3cm、R 的滑片向右移动3cm时，两变阻器接入电路中的电阻依次
1 2
为（ +3cm）r 、（ +3cm）r ，
1 2
此时电路的总功率：
P ＝ ，即0.3W＝ ﹣﹣﹣﹣
2
②
将R 、R 的滑片从正中间均向右移动3cm时，两变阻器接入电路中的电阻依次为（ ﹣
1 2
3cm）r 、（ +3cm）r ，
1 2
此时电路的总功率：
P ＝ ，即0.5W＝ ﹣﹣﹣﹣
3
③
由 可得： r + r ＝3（3cm×r +3cm×r ）﹣﹣﹣﹣﹣﹣﹣﹣﹣
1 2 1 2
①② ④
由 可得：2（ r + r ）+5（3cm×r ﹣3cm×r ）＝3（3cm×r +3cm×r ）﹣﹣﹣
1 2 2 1 1 2
②③ ⑤
由 可得：r ＝4r ，
1 2
④⑤
第14页（共28页）则滑动变阻器R 的最大阻值与R 的最大阻值之比 ＝ ＝ ＝ ＝ 。
1 2
故选：B。
【点评】本题考查了电阻的串联和电功率公式的灵活应用，正确表示出三种情况下变阻器
接入电路中的电阻是关键。
二、填空题（本大题共4小题，每空1分，共26分．请将符合题意的内容填在答题卷相应的横
线上）
13．（6分）2020年5月5日，我国长征五号B运载火箭首飞成功，为我国空间站建设奠定了
基础。
（1）长征五号B运载火箭穿越大气层时，火箭上部外壳﹣﹣整流罩温度升高，其分子的动
能 增大 （填“增大”或“减小”），其内能的改变是通过 做功 （填“做功”或
“热传递”）的方式实现的。火箭发动机在没有空气的环境中 能 （填“能”或“不
能”）正常工作。
（2）未来两三年我国将完成中国空间站的建设。空间站运行时，其动力补充来源于 一
次能源﹣﹣太阳能。有阳光时，空间站利用光伏发电的功率为 60kW．1h发电 60
kW•h．空间站以7.8×103m/s的速度运行一年，通过的路程为 2.6×1 0 ﹣ 5 光年。
【分析】（1）分子动能的大小与温度有关，温度越高，分子动能越大；改变内能的方法有两
个：做功和热传递；火箭发动机属于内燃机；
（2）太阳能可以从自然界中直接获取；根据W＝Pt求出发出的电能；光一年通过的距离叫
做光年。
【解答】解：（1）长征五号B运载火箭穿越大气层时，火箭上部外壳﹣﹣整流罩与空气之间
存在摩擦，克服摩擦做功，温度升高，其分子的动能增大，内能变大；
火箭发动机的燃料中有助燃剂，在没有空气的环境中仍然能正常工作；
（2）太阳能可以从自然界中直接获取，所以属于一次能源；
1h发电的电能为：W＝Pt＝60kW×1h＝60kW•h；
第15页（共28页）一光年的路程为：s＝3×108m/s×1年；空间站以7.8×103m/s的速度运行一年通过的距离为：
s'＝7.8×103m/s×1年；
则：空间站通过的路程为： 光年＝2.6×10﹣5光年。
故答案为：（1）增大；做功；能； （2）一；60；2.6×10﹣5。
【点评】本题考查了分子动理论、改变内能的方法、能源的分类、电能的计算、路程的计算，
都是基础知识，要掌握。
14．（6分）055型驱逐舰是我国新一代主力驱逐舰，也是我国打造蓝水海军的重要力量。
（1）我国055型驱逐舰南昌舰的排水量为 1.2×104t，南昌舰满载时，受到的浮力为
1.2×10 8 N，排开水的体积为 1.2×1 0 4 m（3 海水的密度取1×103kg/m3）。在有风的天气，
南昌舰以相同的速度逆风行驶比顺风行驶时，舰体外侧面受到的大气压强更 小 （填
“大”或“小”）。
（2）南昌舰进行反潜训练时，声呐系统是利用 超声波 （填“超声波”或“次声波”）
探测敌方潜艇的。南昌舰将产生的尾气和冷空气混合后再排出，目的是为了减弱敌方的
红外 （填“红外”或“紫外”）探测。南昌舰以柴油作为动力燃料，每消耗1t柴油产生
的可利用的能量为1.72×1010J，柴油的热值为4.3×107J/kg，则南昌舰热机的效率为 40%
。
【分析】（1）根据阿基米德原理可知，船满载时受到的浮力等于其排开水的重力；根据阿
基米德原理求出排开的水的体积；流速越大的地方，压强越小；
（2）超声波既能传递信息，也能传递能量；任何物体都会发出红外线，温度越高，红外特征
越强；
根据公式Q＝mq求出柴油完全燃烧放出的总热量，根据公式 ＝ 求出柴油机的效
η
率。
【解答】解：（1）由阿基米德原理可得，055型驱逐舰满载时所受到的浮力：
F浮 ＝G满载排 ＝m满载排g＝1200×103kg×10N/kg＝1.2×108N；
根据阿基米德原理可知，驱逐舰排开的水的体积为：
V排 ＝ ＝ ＝1.2×104m3；
第16页（共28页）在有风的天气，南昌舰以相同的速度逆风行驶比顺风行驶时，风的流速大，则舰体外侧面
受到的大气压强更小；
（2）声呐系统是利用超声波来工作的；
南昌舰将产生的尾气和冷空气混合后再排出，是为了降低温度，减弱敌方的红外探测；
柴油完全燃烧放出的热量：Q＝mq＝1000kg×4.3×107J/kg＝4.3×1010J，
柴油机的效率： ＝ ＝ ＝40%。
η
故答案为：（1）1.2×108；1.2×104；小； （2）超声波；红外；40%。
【点评】此题主要考查的是学生对热值的计算、热机效率计算公式、阿基米德原理、流体压
强与流速的关系等知识的理解和掌握，考查的知识点较多。
15．（6分）目前，我国时速600公里高速磁悬浮列车研制已取得重大技术突破，标志着我国磁
悬浮技术已达到世界领先水平。
（1）我国高速磁悬浮列车上装有电磁体，铁轨上装有线圈（相当于电磁铁），通电后，可使
列车悬浮起来，悬浮后列车的惯性 等于 （填“大于”“小于”或“等于”）悬浮前的
惯性。由于磁悬浮列车与轨道不接触，磁悬浮列车行驶时的噪声比普通轮轨列车行驶时的
噪声 小 （填“大”或“小”）；列车以600km/h的速度匀速行驶时，列车牵引系统的
电功率为2.4×107W，不计能量损失，列车受到的阻力大小为 1.44×1 0 5 N。
（2）高速磁悬浮列车上电磁体始终通有直流电，铁轨上线圈通电后，电磁体和线圈会变成
一节节带有N极和S极的电磁铁，列车所受磁力如图所示，图中列车在磁力作用下正在向
右 （填“左”或“右”）行驶；要保证列车一直向前行轨道驶，线圈的N极和S极就要
不断变换，则铁轨上线圈中应通 交流 （填“直流“或“交流“）电；为了节约能源，列
车行驶时应对铁轨上线圈 分区段 （填“分区段”或“全线路”）供电。
【分析】（1）一切物体都具有保持原来运动状态不变的性质，叫惯性。惯性与物体的质量
有关：质量越大，惯性越大。
第17页（共28页）声音是物体振动产生的；根据公式P＝Fv变形可求牵引力F的大小；
（2）让列车悬浮，是利用了同名磁极相互排斥；
由题意可知，列车前进时，线圈里流动的电流方向就反过来，则轨道电磁铁线圈内应通入
交流电；为了节约能源，列车行驶时应对铁轨上线圈分区段供电。
【解答】解：
（1）我国高速磁悬浮列车上装有电磁体，铁轨上装有线圈（相当于电磁铁），通电后，可使
列车悬浮起来；惯性大小跟物体的质量有关，因列车的质量不变，所以悬浮后列车的惯性
等于悬浮前的惯性。
声音是由物体振动产生的，由于磁悬浮列车与轨道不接触，所以磁悬浮列车行驶时的噪声
比普通轮轨列车行驶时的噪声小；
列车牵引系统的电功率为2.4×107W，不计能量损失；列车的速度v＝600km/h＝600×
m/s＝ m/s；
由P＝Fv得牵引力：
F＝ ＝ ＝1.44×105N；
（2）列车所受磁力如图所示，根据异名磁极相互吸引、同名磁极相互排斥，则可知列车受
到的合力方向向右，所以图中列车在磁力作用下正在向右移动；
要保证列车一直向前行轨道驶，线圈的N极和S极就要不断变换，改变电流方向可以改变
磁极，则铁轨上线圈中应通交流电；
为了节约能源，列车行驶时应对铁轨上线圈分区段供电。
故答案为：
（1）等于；小；1.44×105； （2）右；交流；分区段。
【点评】本题考查了磁悬浮列车的原理、惯性的大小、速度公式、功率公式以及电磁铁的极
性与电流方向的关系等，涉及到的知识点较多，综合性强，有一定的难度。
16．（8分）目前，口罩是抗击新冠疫情的重要防护用品已成为国际共识。自疫情爆发以来，我
国已向世界各国捐赠和出口口罩一百多亿只，彰显了中国的大国情怀和国际担当。
（1）普通医用口罩由内、中、外三层构成，口罩外层具有防水作用，可阻断部分病毒通过飞
沫传播。戴过的口罩内层会变得潮湿，将其晾干的过程中，水发生的物态变化是 汽化 ，
该过程 吸 热。
第18页（共28页）（2）口罩中间层﹣﹣熔喷布始终带有静电，则熔喷布属于 绝缘体 （填“导体”或“绝
缘体”）。当不带电的病毒靠近熔喷布外表面时，会被熔喷布 吸附 （填“吸附”或
“排斥”），使病毒不能通过熔喷布从而阻断病毒的传播。若制作熔喷布的高压设备输出
的电压为22kV，该电压为家庭电路电压的 10 0 倍。
（3）在熔喷布的生产环节﹣﹣熔融挤压时，熔喷布受到的压强为5×105Pa，约为 5 个标
准大气压。若某规格的熔喷布密度为0.9×103kg/m3，1m2熔喷布的质量为25g，则该熔喷布
的厚度为 3×1 0 ﹣ 5 m（结果保留1位有效数字）。1吨该规格的熔喷布大约可以制造普通
医用口罩（单层熔喷布） 12 0 （填“15”“40”或“120”）万个。
【分析】（1）物质由液态变为气态的过程叫汽化，汽化吸热；
（2）善于导电的物体叫导体，不善于导电的物体叫绝缘体；带电体能吸引不带电的轻小物
体；
家庭电路的电压为220V，据此分析该电压与家庭电压的关系；
（3）1个标准大气压约为105Pa；
根据密度公式 ＝ 和V＝Sh算出该熔喷布的厚度；
ρ
用总质量除以1m2的质量算出总面积，估测口罩的长和宽，从而算出制造普通医用口罩的
个数。
【解答】解：
（1）戴过的口罩内层会变得潮湿，将其晾干的过程中，水由液态变成气态，是汽化现象，汽
化吸热；
（2）熔喷布始终带有静电，不易导电，因此是绝缘体；
由于带电体能够吸引不带电的轻小物体，所以当不带电的病毒靠近熔喷布外表面时，会被
熔喷布吸附，使病毒不能通过熔喷布从而阻断病毒的传播；
家庭电路的电压为 220V，设高压设备输出的电压为家庭电路电压的 n 倍，则 n＝
＝100；
（3）1个标准大气压约为105Pa，熔喷布受到的压强为5×105Pa，则可知该压强是标准大气
压的5倍；
由 ＝ 可得，1m2熔喷布的体积：V＝ ＝ ≈27.8cm3＝2.78×10﹣5m3，
ρ
第19页（共28页）由V＝Sh可得，该熔喷布的厚度：h＝ ＝ ＝2.78×10﹣5m≈3×10﹣5m（结
果保留1位有效数字）；
1t该规格的熔喷布的面积为：S总 ＝ ×1m2＝4×104m2，
一个口罩的面积约S ＝18cm×18cm＝324cm2＝0.0324m2，
1
因此1吨该规格的熔喷布大约可以制造普通医用口罩个数：N＝ ＝
≈1.23×106（个），约为120万个。
故答案为：（1）汽化；吸； （2）绝缘体；吸附；100； （3）5；3×10﹣5；120。
【点评】本题考查了物态变化、家庭电路的电压、密度公式和体积公式的应用，与生活联系
紧密，体现了物理知识来源于生活，同时又是为生活服务的。
三、作图题（每图2分，共6分）
17．（2分）请在图中画出光线AO从空气射入水中时的反射光线和折射光线。
【分析】根据反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线
分居法线两侧，反射角等于入射角，作出反射光线；
根据光由空气斜射进入水中折射光线向法线偏折，折射角小于入射角作出折射光线。
【解答】解：过入射点作出法线标上垂直符号，根据反射角等于入射角画出反射光线；根据
折射角小于入射角画出折射光线，如下图所示：
【点评】本题考查反射定律和折射定律，是中考热点之一，要求学生不仅要会根据反射定
律和折射定律由入射光线画反射光线和折射光线，而且要会根据反射或折射画出入射光
线。
18．（2分）请在图中画出动力F的力臂。
第20页（共28页）【分析】力臂是从支点到力的作用线的距离。由支点向力的作用线做垂线，垂线段的长度
即为力臂。
【解答】解：由支点O向F的作用线作垂线，则垂线段的长度为F的力臂L，如下图所示：
【点评】此题考查了力臂的画法，掌握力臂的概念，找出支点和力的作用线，从而正确地画
出力臂。
19．（2分）请在图中标出静止小磁针的N极。
【分析】由图中螺线管的电流方向和安培定则可知螺线管的极性，由磁极间的相互作用规
律可知小磁针的N极。
【解答】解：图中电流由螺线管的右端流入、左端流出，由安培定则可知，通电螺线管的左
端为N极，右端为S极，由于异名磁极相互吸引，因此小磁针的左端为N极，如图所示：
【点评】本题考查了安培定则以及磁极间的相互作用规律，要求学生熟练应用安培定则判
断螺线管的磁极。
四、实验与探究题（本大题共3小题，每空2分，作图2分，共24分）
20．（6分）如图所示，在探究凸透镜成像规律时，将焦距为10cm的凸透镜A固定在光具座上
50cm刻线处，光屏和点燃的蜡烛位于凸透镜两侧。首先调整烛焰中心、透镜中心和光屏中
第21页（共28页）心在
同一 高度，再将点燃的蜡烛放置在光具座上30cm刻线处，移动光屏到 7 0 cm刻线
处，烛焰在光屏上成清晰的像，接着保持蜡烛的位置不变，将凸透镜A换成焦距为8cm的
凸透镜B并保持位置不变，为使烛焰在光屏上成清晰的像，应将光屏向 左 （填“左”
或“右”）移动。
【分析】（1）在探究凸透镜成像规律时，为使像能成在光屏的中心，应调整烛焰、凸透镜和
光屏的高度，使它们的中心大致在同一高度；
（2）凸透镜成像的三种情况： u＞2f，成倒立、缩小的实像； 2f＞u＞f，成倒立、放大的
实像； u＜f，成正立、放大①的虚像； ②
（3）凸③透镜成实像时，物距越大，像距越小，像越小。
【解答】解：（1）实验前，应先调节烛焰、凸透镜、光屏，使它们的中心大致在同一高度，这
样可以使所成的像成在光屏的中央；
（2）已知凸透镜的焦距为10cm；
根据图示可知，将点燃的蜡烛放置在光具座上30cm刻线处，物距：u＝50cm﹣30cm＝
20cm＝2f，要使光屏上呈现清晰的像，则像距也等于二倍焦距，即v＝2f，因此需将光屏移
到70cm的刻度线处；
（3）保持蜡烛的位置不变，将凸透镜A换成焦距为8cm的凸透镜B并保持位置不变时，凸
透镜焦距减小，相当于物距变大，像距变小，应将光屏向左移动。
故答案为：同一；70；左。
【点评】本题考查了凸透镜成像规律，把握物距和焦距的关系是解决此类问题的关键。
21．（8分）如图所示，小丽在“研究影响滑动摩擦力大小的因素”的实验中，用质量相等、表
面粗糙程度不同的两个物块A、B放在水平木板上进行实验。
（1）用A做实验，水平向左拉动木板时，弹簧测力计的示数如图所示，则木板对A的摩擦
力大小为 1. 4 N．再用A、B叠放在一起做实验（A在下、B在上），弹簧测力计的示数较
大，说明在接触面的粗糙程度相同时， 压力 越大，滑动摩擦力越大。
（2）将B放在水平木板上进行实验，再与用A做的实验进行对比，目的是为了研究滑动摩
第22页（共28页）擦力的大小与接触面的 粗糙程度 （填“面积大小”或“粗糙程度”）的关系；用A、B
分别做实验时，地面对水平木板的滑动摩擦力大小 相等 （填“相等”或“不相等”）。
【分析】（1）当水平向左拉动木板时，物体A相对于地面处于静止状态，则物体A受到的
摩擦力和测力计的拉力是一对平衡力；根据图示读出弹簧测力计的示数，进一步得出物体
A受到的摩擦力；
影响滑动摩擦力的因素有压力和接触面的粗糙程度，当 AB叠加在一起时影响滑动摩擦
力因素的改变，进一步得出结论；
（2）根据影响滑动摩擦力大小的因素着手分析即可。
【解答】解：（1）根据图示可知，弹簧测力计的分度值为0.2N，示数为1.4N；
当水平向左拉动木板时，因物体A相对于地面处于静止状态，物体A受到的摩擦力和测
力计的拉力是一对平衡力，所以木板对A的摩擦力等于弹簧测力计的示数为1.4N；
用A、B叠放在一起做实验（A在下、B在上）时，由于A与木板的接触面粗糙程度不变，压
力增大，弹簧测力计的示数较大，说明在接触面的粗糙程度相同时，压力越大，滑动摩擦
力越大。
（2）由于A、B的质量相等，则用A、B单独做实验时对水平木板的压力相等，而A、B表面
粗糙程度不同，故将B放在水平木板上进行实验，再与用A做的实验进行对比，是为了研
究滑动摩擦力的大小与接触面的粗糙程度的关系；
A、B的质量相等，用A、B分别做实验时，则地面受到的压力不变，且地面与木板的粗糙
程度不变，因此地面对水平木板的滑动摩擦力大小相等。
故答案为：（1）1.4；压力； （2）粗糙程度；相等。
【点评】本题是探究影响摩擦力大小因素的实验，要掌握控制变量法的应用及摩擦力的测
量方法，同时考查了影响摩擦力大小因素及有关分析，由实验得出结论，同时又将结论应
用于生活。
22．（10分）在测量小灯泡的电阻实验中，有两个规格相同的小灯泡，将其中一个小灯泡接入
测量电路，通过实验得到的实验数据如下列表格所示。将另一个小灯泡的玻璃罩敲碎，把
保存完好的灯丝接入测量电路，并将灯丝浸没在常温纯净水中，通过实验得到灯丝的I﹣
U图象如图所示。
第23页（共28页）U/V 0.5 1.0 1.5 2.0 2.5 3.0
I/A 0.10 0.18 0.23 0.26 0.28 0.30
（1）请画出测量小灯泡的电阻的电路图。
（2）在测量灯丝的电阻时，开关闭合前，滑动变阻器的滑片应调到阻值 最大 （填“最
大”或“最小”）处；将灯丝浸没在常温纯净水中，且每次测量时，电表指针稳定后立即
读数并断开开关，目的是为了控制灯丝的 温度 不变。
（3）小灯泡两端的电压为3V时的电阻是常温时小灯泡电阻的 1 0 倍；某一手电筒的小
灯泡与上述实验中的小灯泡相同，手电筒的开关闭合后小灯泡的电功率 D （填字母代
号）。
A．一直增大
B．一直减小
C．先增大后不变
D．先减小后不变
【分析】（1）伏安法测小灯泡电阻就是利用电压表与灯泡并联测电压，电流表与灯泡串联
测通过的电流，保护电路和改变灯泡两端电压的滑动变阻器按一上一下的原则串联在电
路中；
（2）开关闭合前，保护电路的滑动变阻器应处于最大阻值处；实验过程中，为防止灯丝的
温度升高，应将灯丝浸没在常温纯净水中且通电时间不宜过长；
（3）根据欧姆定律求出小灯泡两端的电压为3V时的电阻以及常温时的电阻，然后得出两
者之间的关系；分析灯泡电阻随温度的变化，根据P＝UI＝ 分析小灯泡的电功率的变
化。
【解答】解：（1）伏安法测小灯泡电阻时，滑动变阻器、电流表、灯泡、开关串联组成电路，
第24页（共28页）然后利用并联电路的电压表测灯泡两端的电压，电路图如下图所示：
（2）开关闭合前，保护电路的滑动变阻器的滑片应调到阻值最大处；
将灯丝浸没在常温纯净水中，且每次测量时，电表指针稳定后立即读数并断开开关，目的
是为了控制灯丝的温度不变；
（3）由表格数据可知，小灯泡两端的电压为3V时通过的电流为0.3A，
由I＝ 可得，小灯泡的电阻R＝ ＝ ＝10 ；
Ω
由图象可知，常温时小灯泡的电阻不变，且2.5V时通过的电流为2.5A，此时灯泡的电阻
R′＝ ＝ ＝1 ，
Ω
根据R＝10R′可知，小灯泡两端的电压为3V时的电阻是常温时小灯泡电阻的10倍；
根据以上分析可知，小灯泡的电阻随温度的升高而增大，且温度达到一定值时其阻值不变，
手电筒的开关闭合后，灯泡两端的电压不变，由P＝UI＝ 可知，小灯泡的电功率先减小
后不变，故选D。
故答案为：（1）如上图所示；（2）最大；温度；（3）10；D。
【点评】本题考查了伏安法测电阻的实验，涉及到电路图的设计和实验的注意事项、欧姆
定律、电功率公式的应用等，要注意灯丝电阻规律的应用，有一定的难度。
五、计算题（本大题共2小题，每小题5分，共10分。解题时要有必要的公式和文字说明，只
写出结果不得分）
23．（5分）如图所示的电路中，电源电压为6V，闭合开关S后，通过电阻R 的电流为1A，通
1
过电阻R 的电流为2A．求：
2
（1）通过电流表的电流；
（2）电路的总电阻；
（3）整个电路在10s内产生的热量。
第25页（共28页）【分析】由电路图可知，R 与R 并联，电流表测干路电流。
1 2
（1）根据并联电路的电路特点求出通过电流表的电流；
（2）根据欧姆定律求出电路的总电阻；
（3）根据Q＝I2Rt求出整个电路在10s内产生的热量。
【解答】解：由电路图可知，R 与R 并联，电流表测干路电流。
1 2
（1）因并联电路中干路电流等于各支路电流之和，
所以，通过电流表的电流：
I＝I +I ＝1A+2A＝3A；
1 2
（2）由I＝ 可得，电路的总电阻：
R＝ ＝ ＝2 ；
Ω
（3）整个电路在10s内产生的热量：
Q＝I2Rt＝（3A）2×2 ×10s＝180J。
答：（1）通过电流表Ω的电流为3A；
（2）电路的总电阻为2 ；
（3）整个电路在10 s内Ω产生的热量为180J。
【点评】本题考查了并联电路的特点和欧姆定律、焦耳定律的应用，是一道基础题。
24．（5分）如图所示，一平底、平口的圆柱形青花瓷笔筒放在水平桌面上，笔筒高度为0.11m，
筒内深度为0.10 m．笔筒开口向上放置时，笔筒对桌面产生的压强为8.1×102Pa；笔筒开
口向下放置时筒对桌面产生的压强为4.05×103Pa．求：
（1）笔筒内注满水时，水对笔筒底部产生的压强；
（2）笔筒开口向上和开口向下放置时，笔筒与桌面的接触面积之比；
（3）青花瓷笔筒材质的密度。
第26页（共28页）【分析】（1）根据题意得出笔筒内注满水时水的深度，根据p＝ gh求出水对笔筒底部产生
的压强； ρ
（2）笔筒开口向上和开口向下放置时，对桌面的压力相等（都等于笔筒的重力），根据p＝
求出笔筒开口向上和开口向下放置时的受力面积，然后求出两种情况下笔筒与桌面的
接触面积之比；
（3）根据题意求出青花瓷笔筒材质的体积，根据G＝mg＝ Vg结合压强的表达式求出青
花瓷笔筒材质的密度。 ρ
【解答】解：
（1）由题意可知，笔筒内注满水时水的深度h＝0.10m，
则注满水时水对笔筒底部产生的压强：
p水 ＝ 水gh内 ＝1.0×103kg/m3×10N/kg×0.10m＝1000Pa；
（2）ρ因物体对水平面上的压力和自身的重力相等，
所以，笔筒开口向上和开口向下放置时，对桌面的压力F＝G相等，
由p＝ 可得，笔筒开口向上和开口向下放置时的受力面积分别为：
S上 ＝ ，S下 ＝ ，
则两种情况下笔筒与桌面的接触面积之比：
＝ ＝ ＝ ＝ ；
（3）如下图所示，青花瓷笔筒材质的体积：
V＝S上 （h外 ﹣h内 ）+S下h内 ＝5S下 （0.11m﹣0.10m）+S下×0.10m＝S下×0.15m，
第27页（共28页）由G＝mg＝ Vg可得，青花瓷笔筒材质的密度：
ρ
＝ ＝ ＝ ＝ ＝
ρ
＝2.7×103kg/m3。
答：（1）笔筒内注满水时，水对笔筒底部产生的压强为1000Pa；
（2）笔筒开口向上和开口向下放置时，笔筒与桌面的接触面积之比为5：1；
（3）青花瓷笔筒材质的密度为2.7×103kg/m3。
【点评】本题考查了液体压强和固体压强公式的应用，正确得出青花瓷笔筒材质的体积是
关键，有一定的难度。
第28页（共28页）
