2022 年初新疆维吾尔自治区初中学业水平考试
物理试卷
考生须知：
1.本试卷分为试题卷和答题卷两部分，试题卷共8页，答题卷共2页。
2.满分为150分，其中物理90分，化学60分。考试时间为120分钟。
3.不得使用计算器。本试卷g取10N/kg
一、单项选择题(本大题共 12小题，每小题2分，共24分。)

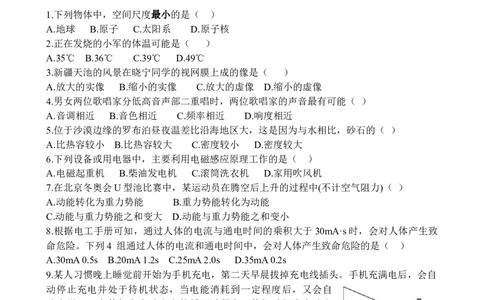

1.下列物体中，空间尺度最小的是（ ）
A.地球 B.原子 C.太阳系 D.原子核
2.正在发烧的小军的体温可能是（ ）
A.35℃ B.36℃ C.39℃ D.49℃
3.新疆天池的风景在晓宁同学的视网膜上成的像是（ ）
A.放大的实像 B.缩小的实像 C.放大的虚像 D.缩小的虚像
4.男女两位歌唱家分低高音声部二重唱时，两位歌唱家的声音最有可能（ ）
A.音调相近 B.音色相近 C.频率相近 D.响度相近
5.位于沙漠边缘的罗布泊昼夜温差比沿海地区大，这是因为与水相比，砂石的（ ）
A.比热容较小 B.比热容较大 C.密度较小 D.密度较大
6.下列设备或用电器中，主要利用电磁感应原理工作的是（ ）
A.电磁起重机 B.柴油发电机 C.滚筒洗衣机 D.家用吹风机
7.在北京冬奥会U型池比赛中，某运动员在腾空后上升的过程中(不计空气阻力)（ ）
A.动能转化为重力势能 B.重力势能转化为动能
C.动能与重力势能之和变大 D.动能与重力势能之和变小
8.根据电工手册可知，通过人体的电流与通电时间的乘积大于 30mA·s时，会对人体产生致
命危险。下列4 组通过人体的电流和通电时间中，会对人体产生致命危险的是（ ）
A.30mA 0.5s B.20mA 1.2s C.25mA 2.0s D.35mA 0.2s
9.某人习惯晚上睡觉前开始为手机充电，第二天早晨拔掉充电线插头。手机充满电后，会自
动停止充电并处于待机状态，当电能消耗到一定程度后，又会自
动充滿……在待机和自动充电的循环过程中，待机时间为自动充
电时间的50倍。已知手机在待机状态下消耗电能的功率为 0.2W，
充电器的充电电流为2.0A，则充电器的充电电压为（ ）
A.2V B.3V C.4V D.5V
10.如图所示，斜面的长为高的4倍，物体恰能在斜面上匀速下滑，下滑一段距离的过程中，
该物体重力做的功和克服阻力做的功相等。若用平行于斜面向上的拉力F将物体勾速拉上斜
面时，斜面的机械效率为（ ）
A.20% B.25% C.50% D.75%
11.如图甲所示的电路中，电源电压保持不变R 为定值电阻，R 为热敏电阻。在0℃～80℃
0 1
的范围内，电压表的示数 U随热敏电阻的温度 t变化的关系如图乙所示。已知当温度 t由
第1页/共12页
学科网（北京）股份有限公司10℃升高到30℃的过程中，热敏电阻 R 的阻值变化了20Ω，则温度t由30℃升高到50℃的
1
过程中，热敏电阻R 的阻值变化情况是( )
1
A.阻值减小且阻值变化量小于20Ω B.阻值减小且阻值变化量大于20Ω
C.阻值增大且阻值变化量小于20Ω D.阻值增大且阻值变化量大于20Ω
1

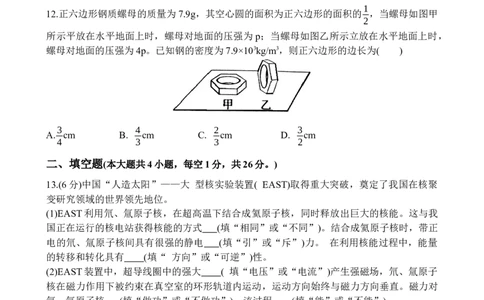

12.正六边形钢质螺母的质量为7.9g，其空心圆的面积为正六边形的面积的 ，当螺母如图甲
2
所示平放在水平地面上时，螺母对地面的压强为 p；当螺母如图乙所示立放在水平地面上时，
螺母对地面的压强为4p。已知钢的密度为7.9×103kg/m3，则正六边形的边长为( )
3 4 2 3
A. cm B. cm C. cm D. cm
4 3 3 2
二、填空题(本大题共4小题，每空1分，共26分。)
13.(6分)中国“人造太阳”——大 型核实验装置( EAST)取得重大突破，奠定了我国在核聚
变研究领域的世界领先地位。
(1)EAST利用氘、氚原子核，在超高温下结合成氦原子核，同时释放出巨大的核能。这与我
国正在运行的核电站获得核能的方式 (填“相同”或“不同”)。结合成氦原子核时，带正
电的氘、氚原子核间具有很强的静电 (填“引”或“斥”)力。 在利用核能过程中，能量
的转移和转化具有 (填“ 方向”或“可逆”)性。
(2)EAST装置中，超导线圈中的强大 ( 填“电压”或“电流”)产生强磁场，氘、氚原子
核在磁力作用下被约束在真空室的环形轨道内运动，运动方向始终与磁力方向垂直。磁力对
氘、氚原子核 (填“做功”或“不做功”)，该过程 (填“能”或“不能”)
说明磁力可以改变物体的运动状态。
14. (6分)张北柔性直流电网工程不仅满足了北京冬奥会100%的清洁电力需求，还点亮了京
城的万家灯火。
(1)该工程全部利用张家口地区的大规模风能、太阳能等 (填“可再生”或“不可再生”)
能源发电，保障了北京冬奥会场馆100%的绿色电力供应。电能输送到北京后，通过换流站
为运动员居住的房间和北京部分家庭提供__ (填“直流”或“交流”)
电。该工程为了保障供电的“柔性”，在承德丰宁修建了世界上最大的抽水蓄能电站，电力
富余时，通过 (填“发电机”或“电动机”)将水抽到高处，电力短缺时，利用水力发电
保障电网的稳定性。
第2页/共12页
学科网（北京）股份有限公司(2)北京冬奥会人工造雪所需的电能全部由该工程提供。北京首钢大跳台赛道的人工雪为密
度较大的冰状雪，这有利于 ( 填“增大”或“减小”)运动员与赛道间的摩擦力。小红在
研究比赛过程中大气对运动员身体压强情况时，通过查阅资料得到气体的压强p与流速v的
1
关系式为p=C－ ρv2(其中C为常量，ρ为空气密度)。由关系式可知，空气流速越大的位置，
2
压强 (填“越大”或“越小”)，在北京首钢大跳台场馆内，常量 C 约为 (填
“103”“105或“107”)Pa。
15.(6分)大型运输机运-20 对我国建设战略空军具有重要意义。
(1)运-20 的巨大轰鸣声能将小鸟震晕，说明声音可以传递 。
(填“信息”或“能量”)。运-20设计师通过改进发动机的结构，以实现从 (填“声源”
或“人耳”)处减弱噪声。飞行员通过 (填“无线电波”或“超声波”)与机场的塔台进行
联系。

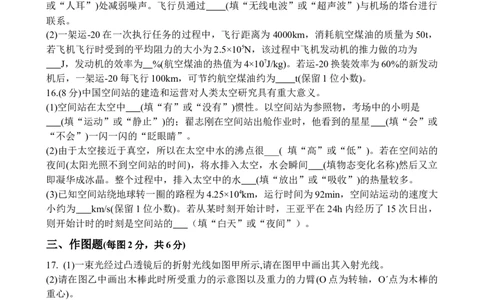

(2)一架运-20在一次执行任务的过程中，飞行距离为4000km，消耗航空煤油的质量为50t，
若飞机飞行时受到的平均阻力的大小为2.5×105N，该过程中飞机发动机的推力做的功为
J，发动机的效率为 %(航空煤油的热值为4×107J/kg)。若运-20换装效率为60%的新发动
机后，一架运-20每飞行100km，可节约航空煤油约为 t(保留1位小数)。
16.(8分)中国空间站的建造和运营对人类太空研究具有重大意义。
(1)空间站在太空中 (填“有”或“没有”)惯性。以空间站为参照物，考场中的小明是
(填“运动”或“静止”)的；翟志刚在空间站出舱作业时，他看到的星星 (填“会”或
“不会”)一闪一闪的“眨眼睛”。
(2)由于太空接近于真空，所以在太空中水的沸点很___( 填“高”或“低”)。若在空间站的
夜间(太阳光照不到空间站的时间)，将水排入太空，水会瞬间 (填物态变化名称)然后又立
即凝华成冰晶。整个过程中，排入太空中的水 (填“放出”或“吸收”)的热量较多。
(3)已知空间站绕地球转一圈的路程为4.25×104km，运行时间为92min，空间站运动的速度大
小约为 km/s(保留1位小数)。若从某时刻开始计时，王亚平在24h内经历了15次日出，
则开始计时的时刻是空间站的 （填“白天”或“夜间”）。
三、作图题(每图2分，共6分)
17. (1)一束光经过凸透镜后的折射光线如图甲所示,请在图甲中画出其入射光线。
(2)请在图乙中画出木棒此时所受重力的示意图以及重力的力臂(O点为转轴，O´点为木棒的
重心)。
(3)请在图丙中标出开关S闭合后的通电螺线管的N极。
第3页/共12页
学科网（北京）股份有限公司四、实验与探究题(本大题共3小题，每空、图2分,共24分)
18.(6分)如图所示为“探究光的反射规律”的实验装置。采用可转折的两部分纸板是为了研
究 、入射光线和法线是否在同一平面内；实验中，从纸板前不同的方向都能看到纸板上
光的径迹，是因为光在纸板上发生了 (填“镜面”或“漫”)反射；入射光线AO靠近法
线ON时,反射光线OB将 (填“靠近”或“远离”)法线ON。

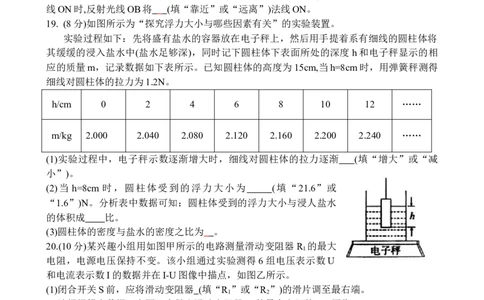

19. (8分)如图所示为“探究浮力大小与哪些因素有关”的实验装置。
实验过程如下：先将盛有盐水的容器放在电子秤上，然后用手提着系有细线的圆柱体将
其缓缓的浸入盐水中(盐水足够深)，同时记下圆柱体下表面所处的深度h和电子秤显示的相
应的质量m，记录数据如下表所示。已知圆柱体的高度为15cm,当h=8cm时，用弹簧秤测得
细线对圆柱体的拉力为1.2N。
h/cm 0 2 4 6 8 10 12 ……
m/kg 2.000 2.040 2.080 2.120 2.160 2.200 2.240 ……
(1)实验过程中，电子秤示数逐渐增大时，细线对圆柱体的拉力逐渐 (填“增大”或“减
小”)。
(2)当 h=8cm 时，圆柱体受到的浮力大小为 (填“21.6”或
“1.6”)N。分析表中数据可知：圆柱体受到的浮力大小与浸人盐水
的体积成 比。
(3)圆柱体的密度与盐水的密度之比为 。
20.(10分)某兴趣小组用如图甲所示的电路测量滑动变阻器 R 的最大
1
电阻，电源电压保持不变。该小组通过实验测得 6组电压表示数U
和电流表示数I的数据并在I-U图像中描点，如图乙所示。
(1)闭合开关S前，应将滑动变阻器 (填“R ”或“R ”)的滑片调至最右端。
1 2
(2)请根据描点数据，在图乙中做出滑动变阻器R 的最大电阻的I-U图像。
1
(3)根据做出的图像，求得R 的最大阻值为 Ω。
1
(4)滑动变阻器R 的最大阻值至少为____Ω。(填 “20”“25”或“30”)
2
(5)实验中发现，当滑动变阻器 R 接入电路的电阻为零时，电压表的示
2
数小于电源电压。该小组通过讨论，对产生此现象的原因，提出了多
种猜想。他们提出的下列猜想中，最不合理的一项是___( 填序号)。
A.电流表本身有电阻 B.导线本身有电阻
C.电压表本身的电阻不够大 D.电压表使用前未调零
第4页/共12页
学科网（北京）股份有限公司五、计算题(本大题共 2小题，每小题 5分，共 10分。解题时要有必要的
公式和文字说明，只写出结果不得分)
21.如图所示的电路中电源电压恒为 3V。闭合开关 S 后，电阻 R
1
的电功率为3W，电阻R 的电功率为4.5W。求：
2
(1)通过电阻R 的电流；
1
(2)电阻R 的阻值；
2
(3)整个电路在10s内产生的热量。
22.某工厂长方体储液池被一块密封隔板隔成左右两部分，其截面图
如图所示。隔板上下两部分的厚度不同，隔板较厚部分相对于较薄
部分左右两侧凸出的厚度均为 0.lm。已知隔板的长为10m，左储液
池内储有密度为 1.1×103kg/m3的液体。右储液池内储有密度为
1.3×103kg/m3的液体。隔板左侧凸出部分的下表面所在的深度为
0.5m，隔板凸出部分两侧的下表面受到的液体的压强差与整个隔板
最低处受到的两侧液体的压强差均为1.0×103Pa。求：
(1)隔板左侧凸出部分的下表面受到的液体压强；
(2)隔板右侧凸出部分的下表面受到的液体竖直向上的压力；
(3)左储液池中液体的深度。
第5页/共12页
学科网（北京）股份有限公司2022 年初新疆维吾尔自治区初中学业水平考试
物理试卷
考生须知：
1.本试卷分为试题卷和答题卷两部分，试题卷共8页，答题卷共2页。
2.满分为150分，其中物理90分，化学60分。考试时间为120分钟。
3.不得使用计算器。本试卷g取10N/kg
一、单项选择题(本大题共 12小题，每小题2分，共24分。)
1.下列物体中，空间尺度最小的是（ D ）
A.地球 B.原子 C.太阳系 D.原子核
2.正在发烧的小军的体温可能是（ C ）
A.35℃ B.36℃ C.39℃ D.49℃
3.新疆天池的风景在晓宁同学的视网膜上成的像是（ B ）
A.放大的实像 B.缩小的实像 C.放大的虚像 D.缩小的虚像
4.男女两位歌唱家分低高音声部二重唱时，两位歌唱家的声音最有可能（ D ）
A.音调相近 B.音色相近 C.频率相近 D.响度相近
5.位于沙漠边缘的罗布泊昼夜温差比沿海地区大，这是因为与水相比，砂石的（ A ）
A.比热容较小 B.比热容较大 C.密度较小 D.密度较大
6.下列设备或用电器中，主要利用电磁感应原理工作的是（ B ）
A.电磁起重机 B.柴油发电机 C.滚筒洗衣机 D.家用吹风机
7.在北京冬奥会U型池比赛中，某运动员在腾空后上升的过程中(不计空气阻力)（ A ）
A.动能转化为重力势能 B.重力势能转化为动能
C.动能与重力势能之和变大 D.动能与重力势能之和变小
8.根据电工手册可知，通过人体的电流与通电时间的乘积大于 30mA·s时，会对人体产生致
命危险。下列4 组通过人体的电流和通电时间中，会对人体产生致命危险的是（ C ）
A.30mA 0.5s B.20mA 1.2s C.25mA 2.0s D.35mA 0.2s
9.某人习惯晚上睡觉前开始为手机充电，第二天早晨拔掉充电线插头。手机充满电后，会自
动停止充电并处于待机状态，当电能消耗到一定程度后，又会自动充滿……在待机和自动充
电的循环过程中，待机时间为自动充电时间的 50倍。已知手机在待机状态下消耗电能的功
率为0.2W，充电器的充电电流为2.0A，则充电器的充电电压为（ D ）
A.2V B.3V C.4V D.5V
10.如图所示，斜面的长为高的 4倍，物体恰能在斜面上匀速下滑，
下滑一段距离的过程中，该物体重力做的功和克服阻力做的功相
等。若用平行于斜面向上的拉力 F将物体勾速拉上斜面时，斜面
的机械效率为（ C ）
A.20% B.25% C.50% D.75%
11.如图甲所示的电路中，电源电压保持不变R 为定值电阻，R 为热敏电阻。在0℃～80℃
0 1
的范围内，电压表的示数 U随热敏电阻的温度 t变化的关系如图乙所示。已知当温度 t由
10℃升高到30℃的过程中，热敏电阻 R 的阻值变化了20Ω，则温度t由30℃升高到50℃的
1
过程中，热敏电阻R 的阻值变化情况是( A )
1
A.阻值减小且阻值变化量小于20Ω B.阻值减小且阻值变化量大于20Ω
C.阻值增大且阻值变化量小于20Ω D.阻值增大且阻值变化量大于20Ω
第6页/共12页
学科网（北京）股份有限公司1
12.正六边形钢质螺母的质量为7.9g，其空心圆的面积为正六边形的面积的 ，当螺母如图甲
2
所示平放在水平地面上时，螺母对地面的压强为 p；当螺母如图乙所示立放在水平地面上时，
螺母对地面的压强为4p。已知钢的密度为7.9×103kg/m3，则正六边形的边长为( B )
3 4 2 3
A. cm B. cm C. cm D. cm
4 3 3 2
二、填空题(本大题共4小题，每空1分，共26分。)
13.(6分)中国“人造太阳”——大 型核实验装置( EAST)取得重大突破，奠定了我国在核聚
变研究领域的世界领先地位。
(1)EAST利用氘、氚原子核，在超高温下结合成氦原子核，同时释放出巨大的核能。这与我
国正在运行的核电站获得核能的方式 不同 (填“相同”或“不同”)。结合成氦原子核时，
带正电的氘、氚原子核间具有很强的静电 斥力 (填“引”或“斥”)力。 在利用核能过程
中，能量的转移和转化具有 方向 (填“ 方向”或“可逆”)性。
(2)EAST装置中，超导线圈中的强大 电流 ( 填“电压”或“电流”)产生强磁场，氘、氚
原子核在磁力作用下被约束在真空室的环形轨道内运动，运动方向始终与磁力方向垂直。磁
力对氘、氚原子核 不做功 (填“做功”或“不做功”)，该过程 能 (填“能”或“不
能”)
说明磁力可以改变物体的运动状态。
14. (6分)张北柔性直流电网工程不仅满足了北京冬奥会100%的清洁电力需求，还点亮了京
城的万家灯火。
(1)该工程全部利用张家口地区的大规模风能、太阳能等 可再生 (填“可再生”或“不可再
生”)能源发电，保障了北京冬奥会场馆 100%的绿色电力供应。电能输送到北京后，通过换
流站为运动员居住的房间和北京部分家庭提供__ 交流 (填“直流”或“交流”)
电。该工程为了保障供电的“柔性”，在承德丰宁修建了世界上最大的抽水蓄能电站，电力
富余时，通过 电动机 (填“发电机”或“电动机”)将水抽到高处，电力短缺时，利用水
力发电保障电网的稳定性。
(2)北京冬奥会人工造雪所需的电能全部由该工程提供。北京首钢大跳台赛道的人工雪为密
度较大的冰状雪，这有利于 减小 ( 填“增大”或“减小”)运动员与赛道间的摩擦力。小
红在研究比赛过程中大气对运动员身体压强情况时，通过查阅资料得到气体的压强 p与流速
1
v的关系式为p=C－ ρv2(其中C为常量，ρ为空气密度)。由关系式可知，空气流速越大的
2
位置，压强 越小 (填“越大”或“越小”)，在北京首钢大跳台场馆内，常量C约为 1 0 5
(填“103”“105或“107”)Pa。
第7页/共12页
学科网（北京）股份有限公司15.(6分)大型运输机运-20 对我国建设战略空军具有重要意义。
(1)运-20 的巨大轰鸣声能将小鸟震晕，说明声音可以传递 能量 。
(填“信息”或“能量”)。运-20设计师通过改进发动机的结构，以实现从 人耳 (填“声
源”或“人耳”)处减弱噪声。飞行员通过 无线电波 (填“无线电波”或“超声波”)与机
场的塔台进行联系。
(2)一架运-20在一次执行任务的过程中，飞行距离为4000km，消耗航空煤油的质量为50t，
若飞机飞行时受到的平均阻力的大小为2.5×105N，该过程中飞机发动机的推力做的功为
1×1 0 1 2 J，发动机的效率为 5 0 %(航空煤油的热值为4×107J/kg)。若运-20换装效率为60%
的新发动机后，一架运-20每飞行100km，可节约航空煤油约为 0. 2 t(保留1位小数)。
16.(8分)中国空间站的建造和运营对人类太空研究具有重大意义。
(1)空间站在太空中 有 (填“有”或“没有”)惯性。以空间站为参照物，考场中的小明是
运动 (填“运动”或“静止”)的；翟志刚在空间站出舱作业时，他看到的星星 不会
(填“会”或“不会”)一闪一闪的“眨眼睛”。
(2)由于太空接近于真空，所以在太空中水的沸点很_ _ 低 _ __( 填“高”或“低”)。若在空间
站的夜间(太阳光照不到空间站的时间)，将水排入太空，水会瞬间 汽化 (填物态变化名称)
然后又立即凝华成冰晶。整个过程中，排入太空中的水 放出 (填“放出”或“吸收”)的热
量较多。
(3)已知空间站绕地球转一圈的路程为4.25×104km，运行时间为92min，空间站运动的速度大
小约为 2.8×1 0 4 km/s(保留1位小数)。若从某时刻开始计时，王亚平在24h内经历了15次
日出，则开始计时的时刻是空间站的 白天 （填“白天”或“夜间”）。
三、作图题(每图2分，共6分)
17. (1)一束光经过凸透镜后的折射光线如图甲所示,请在图甲中画出其入射光线。
(2)请在图乙中画出木棒此时所受重力的示意图以及重力的力臂(O点为转轴，O´点为木棒的
重心)。
(3)请在图丙中标出开关S闭合后的通电螺线管的N极。
四、实验与探究题(本大题共3小题，每空、图2分,共24分)
18.(6分)如图所示为“探究光的反射规律”的实验装置。采用可
转折的两部分纸板是为了研究 反射光线 、入射光线和法线是
否在同一平面内；实验中，从纸板前不同的方向都能看到纸板上
光的径迹，是因为光在纸板上发生了 漫 (填“镜面”或“漫”)
反射；入射光线 AO靠近法线 ON时,反射光线 OB 将 靠近 (填
“靠近”或“远离”)法线ON。
第8页/共12页
学科网（北京）股份有限公司19. (8分)如图所示为“探究浮力大小与哪些因素有关”的实验装置。
实验过程如下：先将盛有盐水的容器放在电子秤上，然后用手提着系有细线的圆柱体将
其缓缓的浸入盐水中(盐水足够深)，同时记下圆柱体下表面所处的深度h和电子秤显示的相
应的质量m，记录数据如下表所示。已知圆柱体的高度为15cm,当h=8cm时，用弹簧秤测得
细线对圆柱体的拉力为1.2N。
h/cm 0 2 4 6 8 10 12 ……
m/kg 2.000 2.040 2.080 2.120 2.160 2.200 2.240 ……
(1)实验过程中，电子秤示数逐渐增大时，细线对圆柱体的拉力逐渐 减小 (填“增大”或
“减小”)。
(2)当 h=8cm 时，圆柱体受到的浮力大小为 1.6 (填“21.6”或
“1.6”)N。分析表中数据可知：圆柱体受到的浮力大小与浸人盐水
的体积成 正 比。
(3)圆柱体的密度与盐水的密度之比为 14:1 5 。
20.(10分)某兴趣小组用如图甲所示的电路测量滑动变阻器 R 的最大
1
电阻，电源电压保持不变。该小组通过实验测得 6组电压表示数U
和电流表示数I的数据并在I-U图像中描点，如图乙所示。
(1)闭合开关S前，应将滑动变阻器 R (填“R ”或“R ”)的滑片调至最右端。
2 1 2
(2)请根据描点数据，在图乙中做出滑动变阻器R 的最大电阻的I-U图像。
1
(3)根据做出的图像，求得R 的最大阻值为 5 Ω。
1
(4)滑动变阻器R 的最大阻值至少为__25__Ω。(填 “20”“25”或“30”)
2
(5)实验中发现，当滑动变阻器R 接入电路的电阻为零时，电压表的示数小于电
2
源电压。该小组通过讨论，对产生此现象的原因，提出了多种猜想。他们提出的
下列猜想中，最不合理的一项是_C__( 填序号)。
A.电流表本身有电阻 B.导线本身有电阻
C.电压表本身的电阻不够大 D.电压表使用前未调零
五、计算题(本大题共2小题，每小题5分，共10分。解题时要有必要的公式和文字说明，
只写出结果不得分)
21.如图所示的电路中电源电压恒为 3V。闭合开关S后，电阻R 的
1
电功率为3W，电阻R 的电功率为4.5W。求：
2
(1)通过电阻R 的电流；
1
(2)电阻R 的阻值；
2
(3)整个电路在10s内产生的热量。
解：（1）∵R 和R 并联：
1 2
第9页/共12页
学科网（北京）股份有限公司∴U=U =U =3V
1 2
P 3W
通过电阻R 的电流：∴I = 1= =1A
1 1 U 3V
(2)电阻R 的阻值： U2 （3V） 2
2 R = = =2Ω
2 P 4.5W
2
(3)整个电路在10s内产生的热量：Q=Pt=(P +P )t=(3W+4.5W)×10s=75J
1 2
答：(1)通过电阻R 的电流1A；
1
(2)电阻R 的阻值2Ω；
2
(3)整个电路在10s内产生的热量75J。
22.某工厂长方体储液池被一块密封隔板隔成左右两部分，其截面图如图所示。
隔板上下两部分的厚度不同，隔板较厚部分相对于较薄部分左右两侧凸出的
厚度均为 0.lm。已知隔板的长为 10m，左储液池内储有密度为 1.1×103kg/m3
的液体。右储液池内储有密度为1.3×103kg/m3的液体。隔板左侧凸
出部分的下表面所在的深度为0.5m，隔板凸出部分两侧的下表面
受到的液体的压强差与整个隔板最低处受到的两侧液体的压强差
均为1.0×103Pa。求：
(1)隔板左侧凸出部分的下表面受到的液体压强；
(2)隔板右侧凸出部分的下表面受到的液体竖直向上的压力；
(3)左储液池中液体的深度。
解：(1)隔板左侧凸出部分的下表面受到的液体压强：
P =ρ gh =1.1×103kg/m3×10N/kg×0.5m=5.5×103Pa
左 左 左
(2)由题意可得：
若△P= P －P ＝1.0×103Pa
右 左
则P = P +△P =5.5×103Pa+1.0×103Pa=6.5×103Pa
右 左
h = p 6.5×103Pa 不符合题意，
右 右 = =0.5m=h左
ρ g 1.3×103kg/m3×10N/kg
右
所以，△P= P －P ＝1.0×103Pa
左 右
P = P －△P=5.5×103Pa－1.0×103Pa=4.5×103Pa
右 左
隔板右侧凸出部分的下表面受到的液体竖直向上的压力为：
F = P S=4.5×103Pa×10m×0.1m=4.5×103N
右 右
右侧凸出部分的下表面在液体中的深度为：
h = p 4.5×103Pa 9
右 右 = = m
ρ g 1.3×103kg/m3×10N/kg 26
右
(3)由于隔板凸出部分两侧的下表面受到的液体的压强差与整个隔板最低处（即容器底）受
到的两侧液体的压强差均为 1.0×103Pa，而两侧凸出部分距容器底深度相同，又凸出部分两
侧容器液体密度ρ ＞ρ ，由(2)已推出△P= P －P ＝1.0×103Pa，所以此时应该是△P=P´
右 左 左 右 右
－P´ ＝1.0×103Pa，否则将不符合实际，设隔板凸出部分到容器底的深度为h，则：
左
P´ －P´ =△P=1.0×103Pa，
右 左
即：ρ gh´ -ρ gh´ =△P
右 右 左 左
9
1.3×103kg/m3×10N/kg×（h＋ ）m－1.1×103kg/m3×10N/kg×（h＋0.5）m＝1.0×103Pa
26
解得：h＝1m
左储液池中液体的深度为：h´ =（h＋0.5）m=（1＋0.5）m=1.5m
左
第10页/共12页
学科网（北京）股份有限公司答：(1)隔板左侧凸出部分的下表面受到的液体压强5.5×103Pa；
(2)隔板右侧凸出部分的下表面受到的液体竖直向上的压力4.5×103N；
(3)左储液池中液体的深度1m。
第11页/共12页
学科网（北京）股份有限公司第12页/共12页
学科网（北京）股份有限公司
