2022年广西河池市中考物理试卷
一、选择题（每小题3分，共36分。每小题只有一个选项符合题意，不选、多选或错选的均得0
分。）
1．（3分）下列有关声现象的说法正确的是（ ）
A．低声细语是指音调低 B．响度与振动频率有关
C．声音的传播需要介质 D．超声波不能传递能量
2．（3分）如图所示的光学现象是由光的直线传播形成的是（ ）
A．
B．
C．
D．
3．（3分）下列关于物态变化的描述正确的是（ ）
A．雨的形成是升华现象 B．霜的形成是凝固现象
C．露的形成是液化现象 D．雪的形成是汽化现象
4．（3分）2022北京冬奥会颁奖礼仪服的内胆添加“神秘材料”——石墨烯，只要衣服某一
处加热，石墨烯复合材料就能把热量均匀传递到全身，薄薄一层，就能抵御﹣30℃的低温。
由此可知，石墨烯具有很好的（ ）
A．延展性 B．导热性 C．磁性 D．弹性
5．（3分）下列关于力的说法正确的是（ ）
A．所有杠杆都是省力杠杆
第1页（共28页）B．物体的重心一定在物体上
C．力的作用点不会影响力的作用效果
D．在弹性限度内，弹簧的伸长量跟其所受的拉力大小成正比
6．（3分）移动重物时，把重物一端稍微往上提起一些会更容易推拉，原因是（ ）
A．重物对地面的压力变小，导致摩擦力变小
B．重物和地面的接触面积变小，导致摩擦力变小
C．重物的重力变小，导致摩擦力变小
D．接触面的粗糙程度变小，导致摩擦力变小

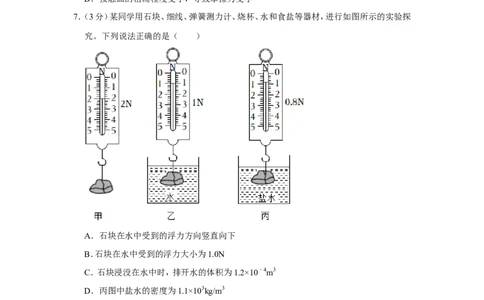

7．（3分）某同学用石块、细线、弹簧测力计、烧杯、水和食盐等器材，进行如图所示的实验探
究。下列说法正确的是（ ）
A．石块在水中受到的浮力方向竖直向下
B．石块在水中受到的浮力大小为1.0N
C．石块浸没在水中时，排开水的体积为1.2×10﹣4m3
D．丙图中盐水的密度为1.1×103kg/m3
8．（3分）在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。下列描述正确的是（
第2页（共28页））
A．灯泡L 与L 并联 B．电压表测L 两端的电压
1 2 2
C．通过L 、L 的电流相等 D．通过L 的电流为0.22A
1 2 1
9．（3分）现代社会生活和生产几乎处处离不开电，用电，实际上用的是电能。下列关于电能
和电功的说法正确的是（ ）
A．用电器通过电流做功把电能转化为其它形式的能
B．发电站把电能转化为其它形式的能
C．电功和电能的单位都是瓦特
D．电功和电能是同一个物理量

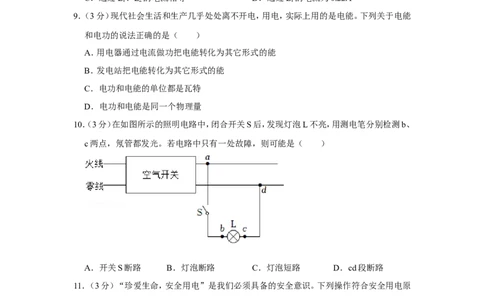

10．（3分）在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测b、
c两点，氖管都发光。若电路中只有一处故障，则可能是（ ）
A．开关S断路 B．灯泡断路 C．灯泡短路 D．cd段断路
11．（3分）“珍爱生命，安全用电”是我们必须具备的安全意识。下列操作符合安全用电原
则的是（ ）
A．维修电路时不需要断开电源开关
B．做卫生时用湿抹布擦拭发光的灯泡
C．不接触低压带电体，不靠近高压带电体
D．家用电器达到使用寿命后，只要外壳不破损就不需要更换
12．（3分）如图甲所示的电路，R 为定值电阻，闭合开关，调节滑动变阻器R的阻值，记录电
0
压表、电流表的示数，作出U﹣I关系图象如图乙①所示。已知某小灯泡的U﹣I图象如图
第3页（共28页）乙②所示，现用该小灯泡替换图甲中的滑动变阻器，电路其他元件不变。则此时小灯泡的
实际功率为（ ）
A．0.1W B．0.2W C．0.3W D．0.75W
二、填空题（每空1分，共16分。）
13．（2分）小娟走路的步长约为40 （填适当单位），她从篮球场的一端走到另一端共
70步，由此可估算篮球场的长度为 m。
14．（2分）“天宫一号”空间站能绕着地球运动，是因为受到地球对它的 作用；空
间站与地面控制中心通过 传递信息。
15．（2分）唐代卢仝《月蚀》诗：“烂银盘从海底出，出来照我草屋东。”（烂：光洁灿烂）诗句
中描述的“烂银盘”是月亮在海水中的 （选填“实”或“虚”）像，是由光的
形成的。
16．（2分）某品牌盒装酸奶净含量250g，酸奶的体积约200mL，可估算酸奶的密度为
g/cm3；如果从酸奶盒中倒出一半酸奶后，剩余酸奶的密度 （选填“变大”、“变
小”或“不变”）。
17．（2分）已知水的比热容c＝4.2×103J（/ kg•℃），把2kg的水从20℃加热到70℃需要吸收的
热量为 J；在高山上煮饭，很难煮熟，这是因为高山上 低，水的沸点低。
18．（2分）把重为0.5N的鸡蛋放入盐水中，鸡蛋静止时如图所示，此时鸡蛋处于
（选填“漂浮”或“悬浮”）状态，它受到的浮力为 N。
19．（2分）液晶显示屏容易“粘”满灰尘，是因为带电体具有 轻小物体的性质；阴
第4页（共28页）极射线管发出的射线是由一种从原子内部发出的带负电的粒子组成，这种粒子叫做
（填一种粒子的物理名称）。
20．（2分）某品牌电热水壶有“加热”和“保温”两个挡位，其内部简化电路如图所示，R
1
＝160 ，R ＝40 ，当S 闭合，S 断开时，电热水壶处于 挡；加热挡的电功率为
2 1 2
W。 Ω Ω
三、作图题（每图2分，共4分。）
21．（2分）如图所示，请完成光线通过透镜后的光路。
22．（2分）如图所示，请画出最省力的滑轮组绳子的绕法。
四、实验探究题（22题3分，23题4分，24题4分，25题3分，26题6分，共20分。）
23．（3分）某同学做“探究光的折射规律”实验，她把半圆形玻璃砖固定在圆盘中心，让激
光束沿圆盘半径入射到玻璃砖圆心处，激光束经玻璃砖折射后从半圆弧边射出（如图所
示）。旋转圆盘，多次改变激光束入射角度，观察折射光线方向并记录数据，如下表所示。
实验次数 1 2 3 4 5
入射角 20° 30° 60° 75°
折射角 13° 19° 28° 35° 40°
第5页（共28页）（1）做第三次实验时，忘了记录入射角的数据，结合图可知，此时的入射角为 °；
（2）分析实验数据可知：当光从空气斜射到玻璃表面时，折射角 入射角，折射角
随入射角增大而 。
24．（4分）如图所示是某实验小组探究动能的大小与什么因素有关的实验装置。实验中，用
力将钢球推出，让钢球瞬间获得速度并向右运动，钢球跟弹簧碰撞后把弹簧压缩。
（1）本实验是通过观察 来比较钢球动能的大小；
（2）保持钢球的质量不变，推出钢球的速度越大，弹簧被压缩的程度也越大。表明：物体的
动能大小与 有关；
（3）换不同质量的钢球，以相同的速度推出，钢球的质量越大，弹簧被压缩的程度也越大。
表明：物体的动能大小与 有关；
（4）本实验中用到的研究方法是 （填其中一种即可）。
25．（4分）小红想探究水和砂石的吸热性能，取初温相同的水和砂石，分别盛放在规格相同
的烧杯中，用同一盏酒精灯对它们分别加热，同时搅拌水和砂石，使之受热均匀。在相同
加热时间内，比较它们温度升高的情况。
（1）除以上条件外，还要求水和砂石的质量 （选填“相等”或“不相等”）；
（2）某一时刻，温度计的示数如图所示，此时温度为 ℃；
（3）通过实验发现，在相同加热时间内，水升高的温度比砂石的小，说明 的吸热
性能更好；
（4）由此可以解释沿海地区比沙漠地区昼夜温差 的现象。
第6页（共28页）26．（3分）学习电磁感应现象后，小昌同学想进一步探究感应电流的大小跟哪些因素有关。
他使用如图所示的装置，让导体棒ab在U形磁铁中做切割磁感线运动而产生感应电流，
记录的实验数据如下表所示。
实验次数 1 2 3 4 5
磁场强弱（磁 1个 1个 1个 2个 3个
铁个数）
导体切割磁感 慢速 中速 快速 慢速 慢速
线速度
电流计指针偏 1格 2.5格 4格 2格 3格
转格数
（1）比较1、2、3三组数据，可以探究感应电流的大小与导体切割磁感线速度的关系。当磁
场强弱一定时，导体切割磁感线速度越 ，感应电流越大；
（2）比较 三组数据，可以探究感应电流的大小与磁场强弱的关系。当导体棒切割
磁感线速度一定时，磁场越 ，感应电流越大。
27．（6分）某实验小组用伏安法测量待测电阻R 的阻值，设计的实验电路如图甲所示。
x
（1）根据图甲用笔画线代替导线将图乙的实物图补充完整；
（2）该实验的原理是 ；
（3）某次测量时，电压表的示数为1.5V，电流表的示数为0.3A，则待测电阻的阻值为
；实验时应多测几组数据，求电阻的平均值，目的是 ；
（Ω4）若撤去电压表和滑动变阻器，新增一个阻值为R
0
的定值电阻，利用如图丙所示的实验
电路，也可以测量待测电阻R 的阻值。实验步骤如下：
x
①首先，闭合开关S 、S ，记录电流表的示数I ；
1 2 1
②接着，断开开关 ，记录电流表的示数I ；
2
第7页（共28页）则 待 测 电 阻 的 阻 值 R ＝ （ 用 R 、 I 、 I 表 示 ） 。
x 0 1 2
五、综合应用题（27题6分，28题9分，29题9分，共24分。解答时要求写出必要的文字说明、
计算公式和重要的演算步骤，只写出最后答案的不能得分，答案必须明确写出数值和单位。）
28．（6分）2022年4月16日，神舟十三号返回舱顺利返回，17年来第一次实现返回舱直立着
陆（如图）。已知返回舱的总质量约为3×103kg，返回舱着陆后与水平地面的接触面积约为
3m2。求：
（1）返回舱对水平地面的压力；
（2）返回舱对水平地面的压强。
29．（9分）如图所示为某智能烘干机的简化电路原理图，其工作电路由电压为220V的电源、
阻值为55 的电热丝R、红灯L和蜂鸣器组成；控制电路由电源U、电磁铁（线圈电阻忽略
不计）、开Ω关S、热敏电阻R 和滑动变阻器R 组成；R 的阻值随温度变化的关系如下表所
1 2 1
示。当控制电路电流I≥0.05A时，衔铁被吸合，电热丝R停止工作，同时红灯亮蜂鸣器响
发出报警信号，表明烘干机内温度过高。
温度/℃ 90 80 66 60 50 46 40 36 35
第8页（共28页）R / 10 20 40 50 70 80 100 120 130
1
（1）Ω电热丝R工作时的电流为多少？
（2）电热丝R通电10s产生的热量为多少？
（3）已知控制电路的电源电压U＝6V，当调节滑动变阻器R ＝70 时，烘干机内温度至少
2
Ω
多高会发出报警信号
30．（9分）贵南高铁北起贵州贵阳市，途经河池市，南至广西南宁市，是广西境内第一条设计
时速为350公里的客运专线，预计2023年年底建成通车。
（1）若通车后，一列长200m的动车组（如图甲）以60m/s的速度匀速通过一座长1000m的
高架桥。该列动车组通过高架桥所用的时间为多少？
（2）若动车组以80m/s的速度匀速运动时电动机的总输出功率为5600kW，则此时动车组
受到的阻力为多大？
（3）位于河池市境内的界子良风电场于2021年初成功实现40台风机并网发电（如图乙）。
第9页（共28页）已知当地每秒每平方米面积吹过的风的能量约为 200J，若风机有效迎风面积约为
2.0×104m2，风机把风能转换为电能的效率为25%。请估算一台风机一天的发电量可以供
一列总输出功率为4800kW的动车组以250km/h的速度运动多远距离？（忽略其它能量
损耗）
第10页（共28页）2022年广西河池市中考物理试卷
参考答案与试题解析
一、选择题（每小题3分，共36分。每小题只有一个选项符合题意，不选、多选或错选的均得0
分。）
1．（3分）下列有关声现象的说法正确的是（ ）
A．低声细语是指音调低 B．响度与振动频率有关
C．声音的传播需要介质 D．超声波不能传递能量
【解答】解：A、低声细语意思是小声说话，也就是响度小，故A不正确；
B、响度指声音的强弱，与发声体的振幅和距离发声体的远近有关，与振动频率无关，故B
不正确；
C、声音的传播需要介质，真空不能传声，故C正确；
D、超声波能传递信息和能量，故D不正确。
故选：C。
2．（3分）如图所示的光学现象是由光的直线传播形成的是（ ）
A．
B．
C．
D．
【解答】解：A、小孔成像是利用光的直线传播原理形成的倒立的实像，可以用光的直线传
播解释，故A符合题意；
第11页（共28页）B、利用凸透镜矫正远视眼，是光的折射现象，故B不符合题意；
C、白光通过三棱镜被分解成七种色光，是光的色散现象，故C不符合题意；
D、平行光线射到凹凸不平的物体表面发生漫反射，是光的反射现象，故D不符合题意。
故选：A。
3．（3分）下列关于物态变化的描述正确的是（ ）
A．雨的形成是升华现象 B．霜的形成是凝固现象
C．露的形成是液化现象 D．雪的形成是汽化现象
【解答】解：A、雨主要是云层中的水蒸气遇冷液化形成的，故A错误；
B、霜是空气中的水蒸气遇冷凝华形成的冰晶，故B错误；
C、露是空气中的水蒸气遇冷液化形成的小水滴，故C正确；
D、雪是云层中的水蒸气遇冷凝华形成的冰晶，故D错误。
故选：C。
4．（3分）2022北京冬奥会颁奖礼仪服的内胆添加“神秘材料”——石墨烯，只要衣服某一
处加热，石墨烯复合材料就能把热量均匀传递到全身，薄薄一层，就能抵御﹣30℃的低温。
由此可知，石墨烯具有很好的（ ）
A．延展性 B．导热性 C．磁性 D．弹性
【解答】解：由“只要衣服某一处加热，石墨烯复合材料就能把热量均匀传递到全身”知，
石墨烯具有良好的导热性。
故选：B。
5．（3分）下列关于力的说法正确的是（ ）
A．所有杠杆都是省力杠杆
B．物体的重心一定在物体上
C．力的作用点不会影响力的作用效果
D．在弹性限度内，弹簧的伸长量跟其所受的拉力大小成正比
【解答】解：A、动力臂大于阻力臂的杠杆是省力杠杆，动力臂等于阻力臂的杠杆是等臂杠
杆，动力臂小于阻力臂的杠杆是费力杠杆，故A错误；
B、物体的重心不一定在物体上，比如篮球、足球，故B错误；
C、力的三要素：大小、方向、作用点，都会影响力的作用效果，故C错误；
D、在弹性限度内，弹簧的伸长量跟其所受的拉力大小成正比，故D正确。
故选：D。
6．（3分）移动重物时，把重物一端稍微往上提起一些会更容易推拉，原因是（ ）
第12页（共28页）A．重物对地面的压力变小，导致摩擦力变小
B．重物和地面的接触面积变小，导致摩擦力变小
C．重物的重力变小，导致摩擦力变小
D．接触面的粗糙程度变小，导致摩擦力变小
【解答】解：移动重物时，把重物一端稍微往上提起一些，重物对地面的压力变小，导致摩
擦力变小，所以会更容易推拉。此过程中，重物的重力不变，接触面的粗糙程度不变，滑动
摩擦力的大小与重物和地面的接触面积无关。故A正确、BCD错误。
故选：A。
7．（3分）某同学用石块、细线、弹簧测力计、烧杯、水和食盐等器材，进行如图所示的实验探
究。下列说法正确的是（ ）
A．石块在水中受到的浮力方向竖直向下
B．石块在水中受到的浮力大小为1.0N
C．石块浸没在水中时，排开水的体积为1.2×10﹣4m3
D．丙图中盐水的密度为1.1×103kg/m3
【解答】解：A、石块在水中受到的浮力方向是竖直向上的，故A错误；
B、由图甲可知，物体的重力G＝2N，由图乙可知，石块浸没在水中时弹簧测力计的示数F
＝1N，
则石块在水中受到的浮力F浮 ＝G﹣F＝2N﹣1N＝1N，故B正确；
C、根据阿基米德原理F浮 ＝ 液gV排 可知，石块浸没在水中时，排开水的体积V排 ＝
ρ
第13页（共28页）＝ ＝1×10﹣4m3，故C错误；
D、石块浸没在水中时，石块的体积V石 ＝V排 ＝1×10﹣4m3，
由图丙可知，石块浸没在盐水中时，弹簧测力计示数F′＝0.8N，
则石块浸没在盐水中受到的浮力F浮 ′＝G﹣F′＝2N﹣0.8N＝1.2N；
石块浸没在盐水中，排开盐水的体积等于石块的体积V排 ′＝V石 ＝1×10﹣4m3，
根据阿基米德 原理 F 浮 ＝ 液 gV 排 可知，盐水的密度 盐水 ＝ ＝
ρ ρ
＝1.2×103kg/m3，故D错误。
故选：B。
8．（3分）在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。下列描述正确的是（
）
A．灯泡L 与L 并联 B．电压表测L 两端的电压
1 2 2
C．通过L 、L 的电流相等 D．通过L 的电流为0.22A
1 2 1
【解答】解：由图可知，开关闭合后，电流的路径只有一条，为串联电路，串联电路中电流处
处相等，即通过L 、L 的电流相等；
1 2
电流表测量通过两个灯泡的电流，电流表选用小量程分度值为 0.02A，电流表示数为
0.24A；
电压表测量的是L 两端的电压，故C正确。
1
故选：C。
9．（3分）现代社会生活和生产几乎处处离不开电，用电，实际上用的是电能。下列关于电能
第14页（共28页）和电功的说法正确的是（ ）
A．用电器通过电流做功把电能转化为其它形式的能
B．发电站把电能转化为其它形式的能
C．电功和电能的单位都是瓦特
D．电功和电能是同一个物理量
【解答】解：
A、根据电功的实质可知，电流做了多少功，就有多少电能转化为其他形式的能，故A正确；
B、发电站是把其它形式的能转化为电能，故B错误；
C、电功和电能的单位都是焦耳，故C错误；
D、电流做功的过程，是将电能转化为其它形式能的过程，所以电功不是电能，故D错误。
故选：A。
10．（3分）在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测b、
c两点，氖管都发光。若电路中只有一处故障，则可能是（ ）
A．开关S断路 B．灯泡断路 C．灯泡短路 D．cd段断路
【解答】解：用测电笔分别测试b、c两点氖管均发光，应该c、b两点都与火线相通，即c点
→灯泡L→b点→开关→火线都是通路；故障是c到进户线的零线断路了，即可能cd段断
路，故D正确。
故选：D。
11．（3分）“珍爱生命，安全用电”是我们必须具备的安全意识。下列操作符合安全用电原
则的是（ ）
A．维修电路时不需要断开电源开关
B．做卫生时用湿抹布擦拭发光的灯泡
C．不接触低压带电体，不靠近高压带电体
D．家用电器达到使用寿命后，只要外壳不破损就不需要更换
【解答】解：
第15页（共28页）A、维修电路时，为了用电安全，需要断开总开关，故A不符合安全用电原则；
B、生活用水是导体，用湿抹布擦拭发光的灯泡容易造成触电，故B不符合安全用电原则；
C、不接触低压带电体，不靠近高压带电体，故C符合安全用电原则；
D、家用电器达到使用寿命后，若继续使用，容易造成电路短路或容易发生漏电事故，故D
不符合安全用电原则。
故选：C。
12．（3分）如图甲所示的电路，R 为定值电阻，闭合开关，调节滑动变阻器R的阻值，记录电
0
压表、电流表的示数，作出U﹣I关系图象如图乙①所示。已知某小灯泡的U﹣I图象如图
乙②所示，现用该小灯泡替换图甲中的滑动变阻器，电路其他元件不变。则此时小灯泡的
实际功率为（ ）
A．0.1W B．0.2W C．0.3W D．0.75W
【解答】解：由图甲可知，定值电阻R 与滑动变阻器R串联，电压表测量滑动变阻器R两
0
端的电压，电流表测量电路中的电流；
当滑动变阻器滑片移到最左端时，滑动变阻器被短路，电压表示数为0，由图乙可知，此时
电路中的电流I＝0.3A，根据欧姆定律可得，电源电压U＝IR ＝0.3A×R ——————①
0 0
由图乙可知，当电流表示数为I ＝0.2A时，电压表示数为U ＝1V，
1 R
根据欧姆定律和串联电路的电压特点可得，电源电压 U＝U +I R ＝1V+0.2A×R
R 1 0 0
——————②
联立①②两式可得，电源电压U＝3V，定值电阻R ＝10 ；
0
用小灯泡替换图甲中的滑动变阻器，电路其他元件不变，则Ω 小灯泡与定值电阻R
0
串联，
根据串联电路特点结合图乙可知，当电路中的电流I′＝0.2A，小灯泡两端电压为U ＝1V
L
时，电源电压U＝U +I′R ＝1V+0.2A×10 ＝3V，满足要求；
L 0
Ω
第16页（共28页）此时小灯泡的实际功率P ＝U I′＝1V×0.2A＝0.2W。
L L
故选：B。
二、填空题（每空1分，共16分。）
13．（2分）小娟走路的步长约为40 cm （填适当单位），她从篮球场的一端走到另一端共
70步，由此可估算篮球场的长度为 2 8 m。
【解答】解：单人课桌的宽度约40cm，初中生走路的步长与此差不多，在40cm＝0.4m左右；
从篮球场的一端走到另一端共70步，由此可估算篮球场的长度为70×0.4m＝28m。
故答案为：cm；28。
14．（2分）“天宫一号”空间站能绕着地球运动，是因为受到地球对它的 吸引 作用；空
间站与地面控制中心通过 电磁波 传递信息。
【解答】解：“天宫一号”空间站能绕着地球运动，是因为地球对它有引力的作用；
空间站与地面控制中心通过电磁波传递信息。
故答案为：吸引；电磁波。
15．（2分）唐代卢仝《月蚀》诗：“烂银盘从海底出，出来照我草屋东。”（烂：光洁灿烂）诗句
中描述的“烂银盘”是月亮在海水中的 虚 （选填“实”或“虚”）像，是由光的
反射 形成的。
【解答】解：诗句中描述的“烂银盘”属于平面镜成像，是由于光的反射而形成的虚像。
故答案为：虚；反射。
16．（2分）某品牌盒装酸奶净含量250g，酸奶的体积约200mL，可估算酸奶的密度为 1.2 5
g/cm3；如果从酸奶盒中倒出一半酸奶后，剩余酸奶的密度 不变 （选填“变大”、“变
小”或“不变”）。
【解答】解：已知酸奶的质量m＝250g，体积约为V＝200mL＝200cm3，
则其密度为： ＝ ＝ ＝1.25g/cm3；
ρ
密度是物质本身的一种特性，与物质的质量和体积无关，
所以，若吃掉一半，剩余部分密度将不变。
故答案为：1.25；不变。
17．（2分）已知水的比热容c＝4.2×103J（/ kg•℃），把2kg的水从20℃加热到70℃需要吸收的
热量为 4.2×1 0 5 J；在高山上煮饭，很难煮熟，这是因为高山上 气压 低，水的沸点
低。
【解答】解：把2kg的水从20℃加热到70℃需要吸收的热量Q吸 ＝c水m（t﹣t
0
）＝
第17页（共28页）4.2×103J/（kg•℃）×2kg×（70℃﹣20℃）＝4.2×105J；
在高山上煮饭，很难煮熟，这是因为高山上气压低，水的沸点降低。
故答案为：4.2×105；气压。
18．（2分）把重为0.5N的鸡蛋放入盐水中，鸡蛋静止时如图所示，此时鸡蛋处于 悬浮
（选填“漂浮”或“悬浮”）状态，它受到的浮力为 0. 5 N。
【解答】解：由图可知，鸡蛋全部浸没，静止时处于悬浮状态，
鸡蛋悬浮，此时鸡蛋所受浮力等于鸡蛋的重力，则它受到的浮力F浮 ＝G＝0.5N。
故答案为：悬浮；0.5。
19．（2分）液晶显示屏容易“粘”满灰尘，是因为带电体具有 吸引 轻小物体的性质；阴
极射线管发出的射线是由一种从原子内部发出的带负电的粒子组成，这种粒子叫做 电
子 （填一种粒子的物理名称）。
【解答】解：
（1）液晶显示屏容易“粘”满灰尘，是因为带静电的显示屏能吸引轻小的灰尘（即带电体
具有吸引轻小物体的性质）；
（2）阴极射线管发出的射线是由一种从原子内部发出的带负电的粒子组成，由原子的结构
可知这种粒子是电子。
故答案为：吸引；电子。
20．（2分）某品牌电热水壶有“加热”和“保温”两个挡位，其内部简化电路如图所示，R
1
＝160 ，R ＝40 ，当S 闭合，S 断开时，电热水壶处于 保温 挡；加热挡的电功率为
2 1 2
1512.5 Ω W。 Ω
【解答】解：由电路图可知，开关S 闭合、S 断开时，电路为R 的简单电路，开关S 、S 均
1 2 1 1 2
闭合时，R 与R 并联，
1 2
根据并联电路的电阻特点可知，并联电路中总电阻小于任何一个分电阻，
第18页（共28页）所以，开关S 闭合、S 断开时，电路的总电阻最大，电源电压一定时，由P＝UI＝ 可知，
1 2
电路的总功率最小，电热水壶处于保温挡；
同理可知，开关S 、S 均闭合时，R 与R 并联，电路中的总电阻最小，总功率最大，电热水
1 2 1 2
壶处于加热挡；
加热挡的电功率P加热 ＝P
1
+P
2
＝ ＝ ＝1512.5W。
故答案为：保温；1512.5。
三、作图题（每图2分，共4分。）
21．（2分）如图所示，请完成光线通过透镜后的光路。
【解答】解：过凹透镜光心的光线传播方向不改变，平行于主光轴的光线经凹透镜折射后，
其折射光线的反向延长线过焦点，如图所示：
22．（2分）如图所示，请画出最省力的滑轮组绳子的绕法。
【解答】解：“一动一定”两个滑轮组成滑轮组时，承担物重的段数最多为3段，此时最省
第19页（共28页）力，从动滑轮的上挂钩开始向上绕起，绕过上面的定滑轮、下面的动滑轮，如图所示：
四、实验探究题（22题3分，23题4分，24题4分，25题3分，26题6分，共20分。）
23．（3分）某同学做“探究光的折射规律”实验，她把半圆形玻璃砖固定在圆盘中心，让激
光束沿圆盘半径入射到玻璃砖圆心处，激光束经玻璃砖折射后从半圆弧边射出（如图所
示）。旋转圆盘，多次改变激光束入射角度，观察折射光线方向并记录数据，如下表所示。
实验次数 1 2 3 4 5
入射角 20° 30° 60° 75°
折射角 13° 19° 28° 35° 40°
（1）做第三次实验时，忘了记录入射角的数据，结合图可知，此时的入射角为 4 5 °；
（2）分析实验数据可知：当光从空气斜射到玻璃表面时，折射角 小于 入射角，折射角
随入射角增大而 增大 。
【解答】解：（1）图是探究光的折射规律的实验装置，入射角为入射光线与法线的夹角，此
时入射角的大小为45度；
（2）由表格数据和图示可知，光从空气斜射到玻璃表面时，折射光线向法线偏折，折射角
小于入射角。当入射角增大时，折射角增大。
故答案为：（1）45；（2）小于；增大。
24．（4分）如图所示是某实验小组探究动能的大小与什么因素有关的实验装置。实验中，用
力将钢球推出，让钢球瞬间获得速度并向右运动，钢球跟弹簧碰撞后把弹簧压缩。
第20页（共28页）（1）本实验是通过观察 弹簧被压缩的程度 来比较钢球动能的大小；
（2）保持钢球的质量不变，推出钢球的速度越大，弹簧被压缩的程度也越大。表明：物体的
动能大小与 速度 有关；
（3）换不同质量的钢球，以相同的速度推出，钢球的质量越大，弹簧被压缩的程度也越大。
表明：物体的动能大小与 质量 有关；
（4）本实验中用到的研究方法是 控制变量法（或转换法） （填其中一种即可）。
【解答】解：（1）实验中，用力将钢球推出，让钢球瞬间获得速度并向右运动，让钢球获得动
能，钢球跟弹簧碰撞后把弹簧压缩，将动能转化为弹簧的弹性势能，钢球的动能越大，转
化成的弹性势能越大，弹簧被压缩的程度就越大，所以本实验是通过观察弹簧被压缩的程
度来比较钢球动能的大小，这是利用了转换法。
（2）保持钢球的质量不变，推出钢球的速度越大，弹簧被压缩的程度也越大，说明钢球的
动能越大，可得结论：物体的动能大小与速度有关。
（3）换不同质量的钢球，以相同的速度推出，钢球的质量越大，弹簧被压缩的程度也越大，
说明钢球的动能越大，可得结论：物体的动能大小与质量有关。
（4）本实验中用到的研究方法是控制变量法和转换法。
故答案为：（1）弹簧被压缩的程度；（2）速度；（3）质量；（4）控制变量法（或转换法）。
25．（4分）小红想探究水和砂石的吸热性能，取初温相同的水和砂石，分别盛放在规格相同
的烧杯中，用同一盏酒精灯对它们分别加热，同时搅拌水和砂石，使之受热均匀。在相同
加热时间内，比较它们温度升高的情况。
（1）除以上条件外，还要求水和砂石的质量 相等 （选填“相等”或“不相等”）；
（2）某一时刻，温度计的示数如图所示，此时温度为 6 2 ℃；
（3）通过实验发现，在相同加热时间内，水升高的温度比砂石的小，说明 水 的吸热性
能更好；
（4）由此可以解释沿海地区比沙漠地区昼夜温差 小 的现象。
第21页（共28页）【解答】解：（1）根据比较吸热能力的方法，要控制不同物质的质量相同，在两个相同的烧
杯中分别装有初温和质量都相同的水和砂石；
（2）图中温度计的分度值为2℃，且此时温度为零上，示数为62℃；
（3）加热时间相同时，砂石的温度变化大，根据比较吸热能力的方法，这说明水的吸热性
能强；
（4）由上述探究的结论可知：沿海地区，水多，内陆地区水少、沙石多。因为水的比热容较
大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相
同的热量，水的温度降低的少，使得沿海地区昼夜的温差小。
故答案为：（1）相等；（2）62；（3）水；（4）小。
26．（3分）学习电磁感应现象后，小昌同学想进一步探究感应电流的大小跟哪些因素有关。
他使用如图所示的装置，让导体棒ab在U形磁铁中做切割磁感线运动而产生感应电流，
记录的实验数据如下表所示。
实验次数 1 2 3 4 5
磁场强弱（磁 1个 1个 1个 2个 3个
铁个数）
导体切割磁感 慢速 中速 快速 慢速 慢速
线速度
电流计指针偏 1格 2.5格 4格 2格 3格
转格数
（1）比较1、2、3三组数据，可以探究感应电流的大小与导体切割磁感线速度的关系。当磁
场强弱一定时，导体切割磁感线速度越 快 ，感应电流越大；
（2）比较 1 、 4 、 5 三组数据，可以探究感应电流的大小与磁场强弱的关系。当导体棒切
割磁感线速度一定时，磁场越 强 ，感应电流越大。
第22页（共28页）【解答】解：
（1）从表格中看出，从实验1到实验3，金属棒切割磁感线的速度越来越快，电流计指针偏
转格数越来越大，电流越来越大，由此可得出的结论是：其他条件都相同时，导体切割磁
感线的速度越大，闭合电路中产生的感应电流越大；
（2）要探究感应电流的大小与磁场强弱的关系，应控制磁场强弱不同，而其它因素相同。
从表格中可看出，1、4、5三组数据中，磁场强弱不同，导体切割磁感线速度相同，所以应比
较1、4、5三组数据。
当导体棒切割磁感线速度一定时，磁场越强，感应电流越大。
故答案为：（1）快；（2）1、4、5；强。
27．（6分）某实验小组用伏安法测量待测电阻R 的阻值，设计的实验电路如图甲所示。
x
（1）根据图甲用笔画线代替导线将图乙的实物图补充完整；
（2）该实验的原理是 R ＝ ；
（3）某次测量时，电压表的示数为1.5V，电流表的示数为0.3A，则待测电阻的阻值为 5
；实验时应多测几组数据，求电阻的平均值，目的是 求平均值减小误差 ；
（Ω4）若撤去电压表和滑动变阻器，新增一个阻值为R
0
的定值电阻，利用如图丙所示的实验
电路，也可以测量待测电阻R 的阻值。实验步骤如下：
x
①首先，闭合开关S 、S ，记录电流表的示数I ；
1 2 1
②接着，断开开关 S ，记录电流表的示数I ；
2 2
则 待 测 电 阻 的 阻 值 R ＝ （ 用 R 、 I 、 I 表 示 ） 。
x 0 1 2
第23页（共28页）【解答】解：（1）由电路图可知，变阻器选用左下接线柱与开关串联接入电路中，如下图所
示：；
（2）在伏安法测量待测电阻R 的阻值实验中，用电压表测待测电阻R 两端的电压，用电
x x
流表测通过待测电阻R 的电流，根据R＝ 计算电阻，故该实验的原理是R＝ ；
x
（3）某次测量时，电压表的示数为1.5V，电流表的示数为0.3A，则待测电阻的阻值为：
R＝ ＝ ＝5 ；
Ω
为提高测量的准确程度，要多次测量求平均值减小误差；
（4）实验步骤：
①首先，闭合开关S 、S ，记录电流表的示数I ；
1 2 1
②接着，断开开关S ，记录电流表的示数I ；
2 2
③在步骤①中，电路为只有R 的简单电路，电流表测量电路电流，记下电流表示数为I ，
0 1
根据欧姆定律可知电源电压为U＝I R ；
1 0
在步骤②中，R 和R 串联，电流表测量电路电流，记下电流表示数为I ，根据欧姆定律可
0 x 2
知电源电压U＝I （R +R ）；
2 0 x
联立以上两式可得待测电阻的阻值R ＝ 。
x
故答案为：（1）见解答图；（2）R＝ ；（3）5；求平均值减小误差；（4）②S ；③
2
第24页（共28页）。
五、综合应用题（27题6分，28题9分，29题9分，共24分。解答时要求写出必要的文字说明、
计算公式和重要的演算步骤，只写出最后答案的不能得分，答案必须明确写出数值和单位。）
28．（6分）2022年4月16日，神舟十三号返回舱顺利返回，17年来第一次实现返回舱直立着
陆（如图）。已知返回舱的总质量约为3×103kg，返回舱着陆后与水平地面的接触面积约为
3m2。求：
（1）返回舱对水平地面的压力；
（2）返回舱对水平地面的压强。
【解答】解：（1）返回舱对水平地面的压力等于自身的重力，即F＝G＝mg＝3×103kg×10N/
kg＝30000N；
（2）返回舱对水平地面的压强：p＝ ＝ ＝10000Pa。
答：（1）返回舱对水平地面的压力为30000N；
（2）返回舱对水平地面的压强为10000Pa。
29．（9分）如图所示为某智能烘干机的简化电路原理图，其工作电路由电压为220V的电源、
阻值为55 的电热丝R、红灯L和蜂鸣器组成；控制电路由电源U、电磁铁（线圈电阻忽略
不计）、开Ω关S、热敏电阻R 和滑动变阻器R 组成；R 的阻值随温度变化的关系如下表所
1 2 1
示。当控制电路电流I≥0.05A时，衔铁被吸合，电热丝R停止工作，同时红灯亮蜂鸣器响
第25页（共28页）发出报警信号，表明烘干机内温度过高。
温度/℃ 90 80 66 60 50 46 40 36 35
R / 10 20 40 50 70 80 100 120 130
1
（1）Ω电热丝R工作时的电流为多少？
（2）电热丝R通电10s产生的热量为多少？
（3）已知控制电路的电源电压U＝6V，当调节滑动变阻器R ＝70 时，烘干机内温度至少
2
Ω
多高会发出报警信号
【解答】解：（1）电热丝R工作时的电流为：
I＝ ＝ ＝4A；
（2）R在10s内产生的热量为：
Q＝I2Rt＝（4A）2×55 ×10s＝8800J；
Ω
（3）由I＝ 可知，衔铁刚好被吸合时，控制电路的总电阻：
R总 ＝ ＝ ＝120 ；
Ω
根据串联电路的电阻特点可知，R 接入的阻值：
1
R
1
＝R总 ﹣R
2
＝120 ﹣70 ＝50 ；
Ω Ω Ω
第26页（共28页）由表格数据可知，当R 的阻值为50 时温度为60℃。
1
答：（1）电热丝R工作时的电流为Ω4A；
（2）电热丝R通电10s产生的热量为8800J；
（3）已知控制电路的电源电压U＝6V，当调节滑动变阻器R ＝70 时，烘干机内温度60℃
2
会发出报警信号。 Ω
30．（9分）贵南高铁北起贵州贵阳市，途经河池市，南至广西南宁市，是广西境内第一条设计
时速为350公里的客运专线，预计2023年年底建成通车。
（1）若通车后，一列长200m的动车组（如图甲）以60m/s的速度匀速通过一座长1000m的
高架桥。该列动车组通过高架桥所用的时间为多少？
（2）若动车组以80m/s的速度匀速运动时电动机的总输出功率为5600kW，则此时动车组
受到的阻力为多大？
（3）位于河池市境内的界子良风电场于2021年初成功实现40台风机并网发电（如图乙）。
已知当地每秒每平方米面积吹过的风的能量约为 200J，若风机有效迎风面积约为
2.0×104m2，风机把风能转换为电能的效率为25%。请估算一台风机一天的发电量可以供
一列总输出功率为4800kW的动车组以250km/h的速度运动多远距离？（忽略其它能量
损耗）
【解答】解：（1）列车全部通过高架桥所行驶的路程：s＝s桥+s车 ＝1000m+200m＝1200m，
列车全部通过高架桥的时间：t＝ ＝ ＝20s；
（2）5600kW＝5600000W，
匀速运动时车受到的阻力等于动力，由P＝ ＝ ＝Fv可得动车组受到的阻力为：f＝F
＝ ＝ ＝70000N；
（3）一台风机产生的电能：W＝2.0×104m2×200J×24×3600s×25%＝8.64×1010J，
4800kW＝4800000W，
第27页（共28页）一台风机产生的电能可供动车组运行的时间：t′＝ ＝ ＝18000s＝5h，
动车组运行的距离：s′＝v′t′＝250km/h×5h＝1250km。
答：（1）该列动车组通过高架桥所用的时间为20s；
（2）此时动车组受到的阻力为70000N；
（3）一台风机一天的发电量可以供一列总输出功率为4800kW的动车组以250km/h的速
度运动的距离为1250km。
第28页（共28页）
