2025环球网校一级建造师《通信与广电工程管理与实务》精讲班
第19讲
第1篇通信与广电工程技术
第2章通信与广电工程施工技术
2.7广播电视中心工程施工技术
章节目录 2024 2023 2022 2021 2020 2019
广播电视中心工艺系统施工技术 1 1 1
广播电视声学施工技术
广演播室灯光施工技术 2
广播电视工程供配电要求 3

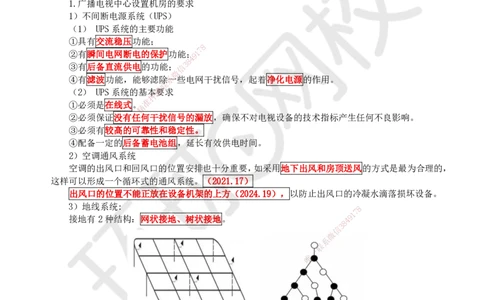

2.7.1广播电视中心工艺系统施工技术
1.广播电视中心设置机房的要求
1）不间断电源系统（UPS）
（1） UPS系统的主要功能
①具有交流稳压功能；
8
7
②有瞬间电网断电的保护功能；9 1
4
8
③有后备直流供电的功能；信 3
微
④有滤波功能，能够滤除系一些电网干扰信号，起着净化电源的作用。
联
（2） UPS系统的基本题要求
押
准
①必须是在线式。
精
②必须保证没有任何干扰信号的漏放，确保不对电视设备的技术指标产生任何不良影响。
③必须有较髙的可靠性和稳定性。
④配备一定的后备蓄电池组，延长有效供电时间。
2）空调通风系统
空调的出风口和回风口的位置安排也十分重要，如采用地下出风和房顶送风的方式是最为合理的，
这样可以形成一个循环式的通风系统。（2021.17）
出风口的位置不能正放在设备机架的上方（2024.19），以防止出风口的冷凝水滴落损坏设备。
3）地线系统:
8
7
1
接地有2种结构：网状接地、树状接地。 4 9
8
3
信
微
系
联
一
唯
网状接地优点：解决干扰、避免计算机误动作；
采用局部网状、整体树状相结合的方式为宜，即在分控机房内采用网状、机房与机房之间采用
树状结构相连，地线采用截面为 0.3mm×300mm的铜皮，集中一点接地。
2.广播电视中心工艺要求的复核（略）
3.广播电视中心工艺系统的布线（略）
4.广播电视中心工艺设备安装（略）
5.广播电视中心工艺系统的调试
2）调试程序
（1）加电前检查所有设备，电源开关应置于断开位置，衰减器应置于衰减最大位置。
扫码关注更多内容
第 1 页 共 5 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（2）从输入设备到输出设备按序逐台加电。
（4）调试时输入电平应由小逐渐加大，衰减器的衰减值应由大逐渐变小，直到全部系统正常运
行。
2.7.2广播电视声学施工技术
1.专用录音场所
1）录音室的声学要求（略）
2）演播室的声学要求
（1）要求尽可能短的混响时间和平直的频率特性
（2）良好的隔声、减震措施
（3）没有声学缺陷

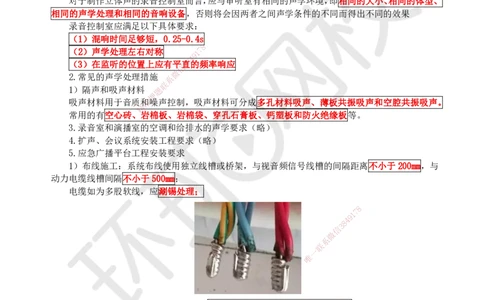

3）录音控制室和审听室的声学要求
对于制作立体声的录音控制室而言，应与审听室有相同的声学环境，即相同的大小、相同的体型、
相同的声学处理和相同的音响设备，否则将会因两者之间声学条件的不同而得出不同的效果
录音控制室应满足以下具体要求：
（1）混响时间足够短，0.25-0.4s
8
（2）声学处理左右对称 1 7
9
4
8
（3）在监听的位置上应有平3直的频率响应
信
微
2.常见的声学处理措施 系
联
1）隔声和吸声材料 题
押
吸声材料用于音质和准噪声控制，吸声材料可分成多孔材料吸声、薄板共振吸声和空腔共振吸声。
精
常用的有空心砖、岩棉板、岩棉袋、穿孔石膏板、钙塑板和防火绝缘板等。
3.录音室和演播室的空调和给排水的声学要求（略）
4.扩声、会议系统安装工 程要求（略）
5.应急广播平台工程安装要求
1）布线施工：系统布线使用独立 线槽或桥架，与视音频信号线槽的间隔距离不小于200mm，与
动力电缆线槽间隔不小于500mm；
电缆如为多股软线，应涮锡处理；
8
1
7
9
8
4
信
3
微
系
联
一
唯
3）系统调试和试运行：调试顺序按线路测试、单机调试和联机调试进行；
联机调试中至少进行一次平台内全流程不间断联合试运行，时间不少于72小时；
联合试运行时间不少于30天。
2.7.3演播室灯光施工技术
1.演播室灯光
演播室灯光系统主要包括：悬吊装置、灯具、光源及灯用电器附件；
灯光控制系统（含调光设备、机械布光设备、换色器及效果灯的控制系统；相应控制系统的布线
系统等）；
灯光专用供电设备（含低压配电柜、盘、箱）；
电缆和电缆桥架。
照明灯具主要有地灯、立式灯、悬吊灯和夹持式灯。
扫码关注更多内容
第 2 页 共 5 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
2.灯具的支撑悬吊装置
滑轨式 面积100m2左右、顶棚高度不大于5m
吊杆式 面积200m2以上、顶棚高度不大于7m
行车式 面积大于400m2、顶棚高度大于8m的中、大型演播室
3.配电设施
1）电源要求
1.演播室灯光的用电量，根据卤钨灯的光效，可按0.5～0.7kW/㎡计算。
2.重视三相交流配电中心线的接零、接地和导线的截面积。
一是中心线最小也不能小于相线负载的1/3载流截面
3.要考虑电源线三调相线的连接问题。
二是可以与普通照明、动力电源合用同一相电，但要尽量避免与视频、音频设备使用同一相电。
（2016.27）

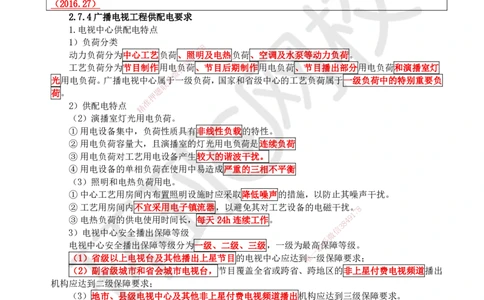

2.7.4广播电视工程供配电要求
1.电视中心供配电特点
1）负荷分类
8
7
动力负荷分为中心工艺负荷、照9 1明及电热负荷、空调及水泵等动力负荷。
4
8
3
工艺负荷分为节目制作用电信负荷、节目后期制作用电负荷、节目播出部分用电负荷和演播室灯
微
光用电负荷。广播电视中心属系于一级负荷，国家和省级中心的工艺负荷属于一级负荷中的特别重要负
联
荷。 题
押
准
2）供配电特点 精
（2）演播室灯光用 电负荷。
① 用电设备集中，负荷 性质具有非线性负载的特性。
② 用电负荷容量大，且演播 室的灯光用电负荷是连续负荷
③ 用电负荷对工艺用电设备产 生较大的谐波干扰。
④ 用电设备的单相负荷在使用中易造成严重的三相不平衡
（3）照明和电热负荷用电。
① 中心工艺用房间内布置照明设施时应 采取降低噪声的措施，以防止其噪声干扰。
② 工艺用房间内不宜采用电子镇流器，以 避免其对工艺设备的电磁干扰。8
1
7
③ 电热负荷的供电使用时间长，每天24h连续 工作。
8
4 9
信
3
3）电视中心安全播出保障等级 微
系
电视中心安全播出保障等级分为一级、二级、三级， 一级为最高联保障等级。
一
（1）省级以上电视台及其他播出上星节目的电视中心 应达到唯一级保障要求；
（2）副省级城市和省会城市电视台，节目覆盖全省或跨省 、跨地区的非上星付费电视频道播出
机构应达到二级保障要求；
（3）地市、县级电视中心及其他非上星付费电视频道播出机构应达到三级保障要求。
2.电视中心供配电系统要求
1）外部电源要求
（1）三级宜接入两路外电
（2）二级应接入两路外电，其中一路宜为专线。
（3）一级应接入两路外电，其中至少一路应为专线；
3）电视中心安全播出保障等级
电视中心安全播出保障等级分为一级、二级、三级，一级为最高保障等级。
（1）省级以上电视台及其他播出上星节目的电视中心应达到一级保障要求；
（2）副省级城市和省会城市电视台，节目覆盖全省或跨省、跨地区的非上星付费电视频道播出
机构应达到二级保障要求；
（3）地市、县级电视中心及其他非上星付费电视频道播出机构应达到三级保障要求。
扫码关注更多内容
第 3 页 共 5 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
2.8广播电视传输工程施工技术
章节目录 2024 2023 2022 2021 2020 2019
广播电视发射工程施工技术 3 2
广播电视有线传输工程施工技术 2 1
广播电视卫星传输工程施工技术 1 1
2.8.1广播电视发射工程施工技术
1.工艺安装（略）
2.中、短波广播天馈线系统安装
高空作业是指距地面5m（含）以上的施工作业；

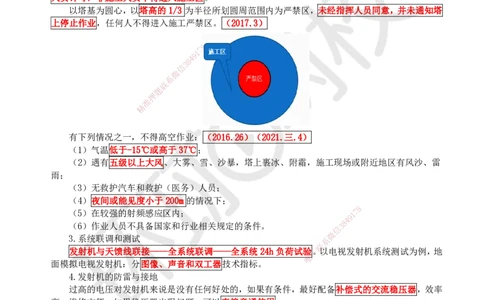

以塔基为圆心，以塔桅高度为半径所划圆周范围内为施工区，应设有明显警示标志，未经指挥
人员许可，非施工人员不得进入施工区。
以塔基为圆心，以塔高的1/3 为半径所划圆周范围内为严禁区，未经指挥人员同意，并未通知塔
上停止作业，任何人不得进入施工严禁区。（2017.3）
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
有下列情况之一，不得高 空作业：（2016.26）（2021.三.4）
（1）气温低于-15℃或高于 37℃；
（2）遇有五级以上大风、大雾、雪、沙暴，塔上裹冰、附霜，施工现场或附近地区有风沙、雷
雨；
（3）无救护汽车和救护（医务）人员 ；
（4）夜间或能见度小于200m 的情况下；
8
（5）在较强的射频感应区内； 1 7
9
8
4
（6）作业人员不具备国家和行业相关规定的条件 。
信
3
微
3.系统联调和测试 系
联
发射机与天馈线联接——全系统联调——全系统24h负荷试验一。以电视发射机系统测试为例，地
唯
面模拟电视发射机：分图像、声音和双工器技术指标。
4.发射机的防雷与接地
过高的电压对发射机来说是没有任何好处的，如果有条件，最好配备补偿式的交流稳压器，效率
高，维修方便，如果稳压器出现问题，可以直接旁通使用。
防雷的重点集中在天馈线引入和交流电源引入，在交流电源的输入端，最好接压敏电阻和氧化锌
避雷器。
2.8.2广播电视有线传输工程施工技术
广播电视有线传输的网络结构包括一级传输网、二级传输网、接入分配网。
1.前端系统的安装（略）
2.干线系统的敷设（略）
3.分配系统的安装（略）
4.防雷与接地
利用天线杆顶部加长安装避雷针，两种方法的保护半径必须覆盖室外信号接收设备，保护半径=
避雷针与地面高度×1.5。
扫码关注更多内容
第 4 页 共 5 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
5.系统的调试
掌握有线电视传输工程的调试可按信号传输的方向进行，即卫星天线的调试、前端设备的调试、
干线系统的调试和分配系统的调试（口诀：卫前干分）。（2022-18）
2.8.3广播电视卫星传输工程施工技术
1.卫星电视接收系统的组成
（1）天线和馈源部分：属于室外单元
（2）高频头：安装在接收天线上，属于室外单元，将馈源传送过来的微弱电视信号经过放大和
滤波后，送入室内的功率分配器。
（3）功率分配器：室内单元，将高频头输出的信号分成多路信号，分别送入不同的数字卫星电
视接收机。
（4）数字卫星电视接收机：是卫星电视接收系统室内核心设备，将高频头送来的卫星信号进行
解调，解调出节目的视频信号和音频信号。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
2.接收天线的安装
按照卫星在赤道上空的位置以及卫星地面站所处站址的经纬度，计算出天线轴所指向的方位角、
俯仰角。
2）与机房之间的距离
接收天线最好与前端机房建在一 起，可建在地面，也可建在屋顶，如果不在一起两者距离应小于
30m，衰减不超过12dB;
若采用6m天线，高频头增益≥60dB时， 可选用不大于50m的电缆；若采用3m天线，高频头增益
≥54dB时，可选用不大千20m的电缆。距离较远时，可考虑采用 L波段的光传输技术。
8
3）视野 9 1
7
8
4
要求以天线基点为参考点，对障碍物最高点所成 的夹角小于30° 信
3
微
3.天线的安装（略） 系
联
一
3）避雷针的安装
唯
避雷针应在接收天线的主反射面和副反射面的顶端各装一个 ，避雷针的高度应使它的保护范围覆
盖整个主反射面，一般高出1～2m 即可；接地电阻应小于4Ω。
4.接收天线的调试
1）技术准备（略）
2）调试
（3）天线仰角、方位角、极化角和焦距细调：利用场强仪可调整天线仰角、方位角、极化角和
馈源的位置处于最合适的状态，依次按仰角、方位角、馈源焦距和极化角顺序进行。（2016.10）（2019.18）
