3.移动模架逐孔现浇施工
当桥墩较高，总桥跨较长或桥下净空受到约束时，可以采用非落地支承的移动模架逐孔现浇施工，称为移动模架法。移动
模架法适用在多跨长桥。
移动模架是以移动式桁架为主要支承结构的整体模板支架，可一次完成中小跨径桥一跨梁体混凝土的浇筑，适用于20～
70m跨径、梁体断面形式基本相同的多跨简支和连续梁的就地浇筑。连续施工时每孔仅在（0.2～0.25）L附近处（L为跨长）设
一道横向工作缝，浇完一孔后，将移动模架前移到下孔位置，如此重复推进和连续施工。

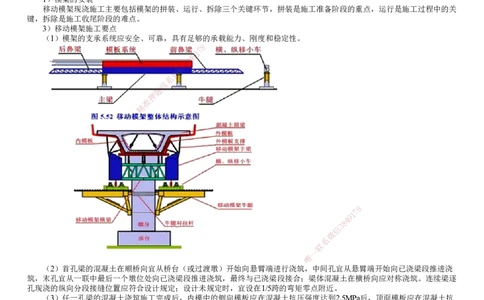

1）模架的安装
移动模架现浇施工主要包括模架的拼装、运行、拆除三个关键环节，拼装是施工准备阶段的重点，运行是施工过程中的关
键，拆除是施工收尾阶段的难点。
3）移动模架施工要点
（1）模架的支承系统应安全、可靠，具有足够的承载能力、刚度和稳定性。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
（2）首孔梁的混凝土在顺桥向宜从桥台（或过渡墩）开始向悬臂端进行浇筑，中间孔宜从悬臂端开始向已浇梁段推进浇
筑，末孔宜从一联中最后一个墩位处向已浇梁段推进浇筑，最终与已浇梁段接合；梁体混凝土在横桥向应对称浇筑。连续梁逐
孔现浇的纵向分段接缝位置应符合设计规定；设计未规定时，宜设在1/5跨的弯矩零点附近。
（3）任一孔梁的混凝土浇筑施工完成后，内模中的侧向模板应在混凝土抗压强度达到2.5MPa后，顶面模板应在混凝土抗
压强度达到设计强度的75%后，方可拆除；外模架应在梁体建立预应力后方可卸落。
4.悬臂浇筑施工
1）概述
悬臂浇筑适用于大跨径的预应力混凝土梁桥、连续梁桥、T形刚构桥、连续刚构桥。其特点是无须建立落地支架和大型起
重与运输机具，主要设备是一对能行走的挂篮。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2）施工准备
（1）挂篮设计及加工

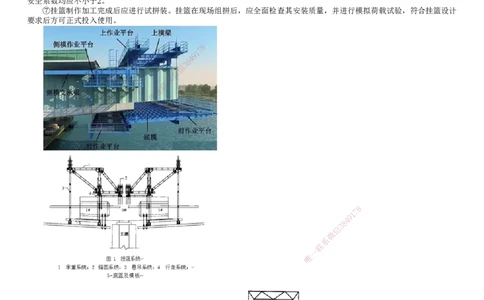

①挂篮是悬浇箱梁的主要设备，是利用已浇筑的箱梁段作为支撑点，通过桁架等主梁系统、底模系统等形成的一个工作平
台，或者说是沿着轨道行走的活动脚手架及模板支架。挂篮由主桁架、锚固、平衡系统及吊杆、纵横梁等部分组成，由工厂或
现场根据挂篮设计图纸精心加工而成。
②挂篮与悬浇梁段混凝土的重量比宜不大于0.5，且挂篮的总重应控制在设计规定的限重之内。
③挂篮的最大变形（包括吊带变形的总和）应不大于20mm。
④挂篮在浇筑混凝土状态和行走时的抗倾覆安全系数、锚固系统安全系数、斜拉水平限位系统的安全系数及上水平限位的
安全系数均应不小于2。
⑦挂篮制作加工完成后应进行试拼装。挂篮在现场组拼后，应全面检查其安装质量，并进行模拟荷载试验，符合挂篮设计
要求后方可正式投入使用。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

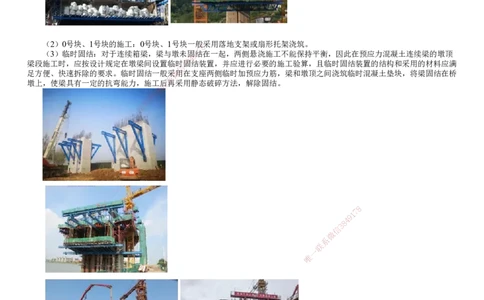

（2）0号块、1号块的施工：0号块、1号块一般 采用落地支架或扇形托架浇筑。
8
7

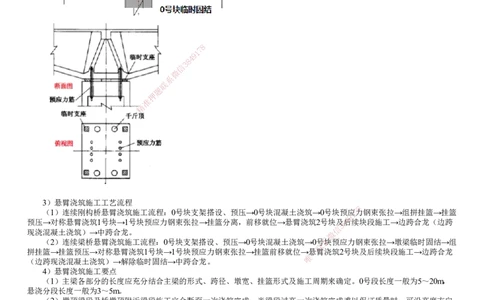

（3）临时固结：对于连续箱梁，梁与墩未固9 1结在一起，两侧悬浇施工不能保持平衡，因此在预应力混凝土连续梁的墩顶
