几款主流管道设计软件的对比

一、背景

提升公司化工装置（含橇装设备）的设计效率与标准化水平，针对主流管道设计软件进行技术调研，评估维度包括：

• 软件集成性与学习曲线

• 管道库建设复杂度

• 项目规模适应性

• 设计精度与专业功能

 二、核心产品对比分析

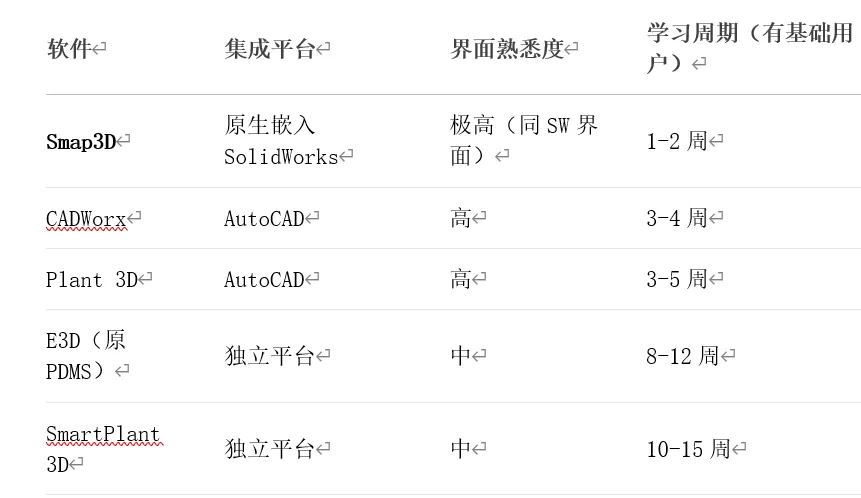

1. 软件集成性与操作简易性

关键发现：

• 与CAD平台深度集成的软件（如Smap3D/Plant 3D）可显著降低学习成本

• 现有SolidWorks模型资源可直接复用的软件仅Smap3D

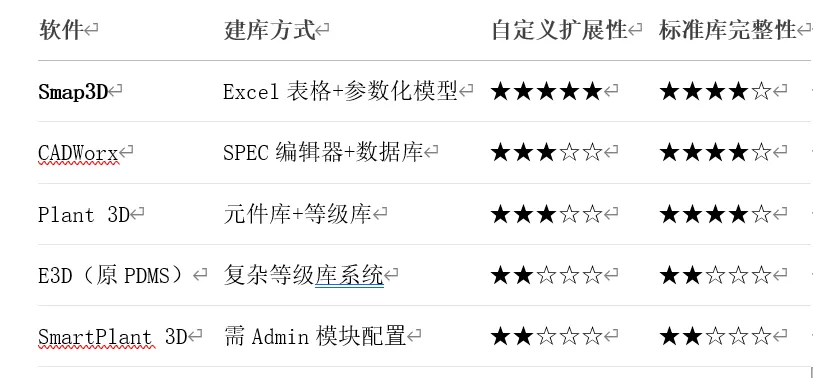

 2. 管道库建设复杂度

关键发现：

• Smap3D支持基础模型+表格驱动的轻量化建库，适合快速创建企业专属库

• 大型工厂级软件（E3D（原PDMS）/SmartPlant）库系统更完善但配置复杂

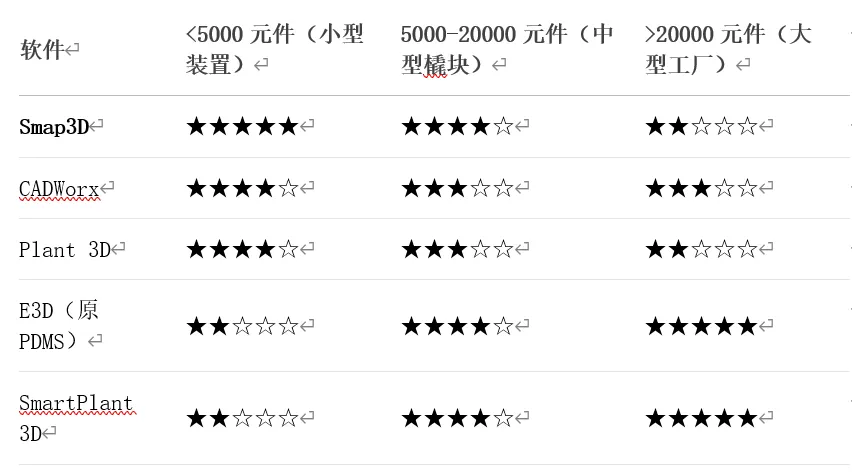

 3. 项目规模适应性

客观结论：

• 小型化工装置（<5000元件）：Smap3D性能表现最优

• 大型工厂项目：E3D（原PDMS）/SmartPlant具备明显优势

• 公司当前产品（小型装置+橇块）普遍处于5000-20000元件规模区间，并且以＜5000元件（小型装置）最多

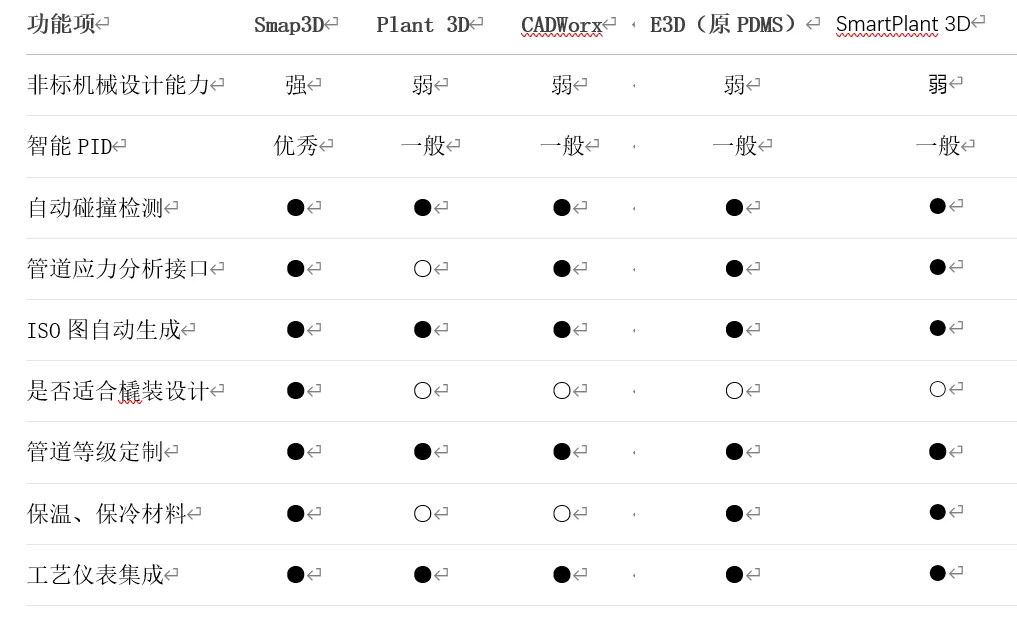

• 4. 设计精度与专业能力

（●原生支持 ○需插件 △有限支持）

关键数据：

橇装设计优势项：Smap3D与SolidWorks集成，模型精细程度非常高，橇装布置时，设备调整管线可以随动，设计效率非常高。

三、综合评估结论

1. 我公司的主要产品

• 天然气橇装工厂：

• 天然气橇装工厂工艺最复杂的属于天然气液化工厂，包含：脱碳、脱水、脱烃、液化等单元，设计规模上属于小、中型设计项目（一般化粪、炼油、大乙烯属于大型项目）；由于市场竞争天然气橇装工厂对于橇装的集成性、紧凑型、模型设计的详细程度要求很高，一般设计项目的元件数量不超过1万个。

天然气压缩机产品：

• 压缩机产品原来使用SolidWorks进行设计，设计项目的元件数量不超过1千个。压缩机橇内很多部件需要使用SolidWorks进行非标设计。

2. 综合产品优势评估

o   优选Smap3D：我公司现在使用SolidWorks，Smap3D完全集成在SolidWorks中，现有的设备、钢结构模型无需格式转换直接可以使用。

• 次选Plant 3D/ CADWorx：这两个软件以AutoCAD为平台，当前的设计模型需要转化格式，同时也适用于中小项目；对于压缩机产品适合程度比较差。

• 最后选E3D（原PDMS）  /SmartPlant 3D：这两个软件适用于大型和超大型项目；公司暂无此类业务。
