法兰与垫片的配合关系详细说明

法兰和垫片是密封面与密封件的配合关系，简单说：法兰提供压紧力和密封面，垫片填充间隙、阻断介质泄漏，两者缺一不可。

一、核心配合逻辑

1. 法兰负责“夹”
​
– 两个法兰通过螺栓拧紧，产生轴向压紧力
​
– 法兰密封面（平面、凸面、凹凸面等）提供平整、坚硬的夹持面
​
2. 垫片负责“堵”
​
– 垫片被压紧后发生弹性+塑性变形
​
– 填满法兰密封面的微观凹凸、加工误差和装配间隙
​
– 形成连续密封层，阻止气体、液体、蒸汽泄漏
​
3. 整体配合目标
法兰压紧力 → 垫片变形密封 → 实现管道/设备无泄漏连接

二、常见配合形式（按密封面）

– 平面法兰 + 平垫片
受力均匀，适合低压、常温工况
​

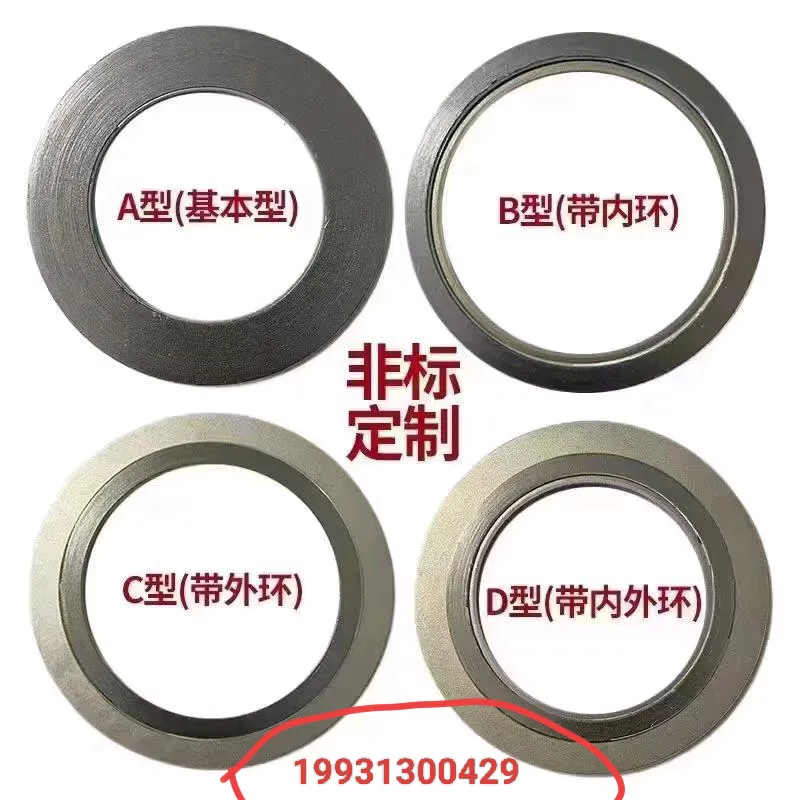

– 凸面法兰（RF）+ 金属缠绕垫/石墨垫
最常用，定位方便，适用中高压
​
– 凹凸面法兰（M/F）+ 对应尺寸垫片
垫片不易被挤出，适合高压、易冲刷介质
​
– 榫槽面法兰（T/G）+ 窄型垫片
密封线窄、比压大，适合剧毒、易燃易爆、高压工况

三、配合关键要点

– 尺寸必须匹配
垫片内径、外径、厚度要与法兰公称通径、压力等级对应
​
– 压紧力适中
力太小→密封不严；力太大→垫片压溃、法兰变形
​
– 材质工况匹配
温度、压力、介质腐蚀性，决定法兰材质与垫片类型
​
– 表面状态配合
法兰密封面不能有划痕、凹坑、毛刺，否则垫片再好也会漏

一句话总结：
法兰是“骨架和夹具”，垫片是“密封圈”，两者紧密配合，共同实现管道和设备的密封连接。
