无线地震节点检波仪器说明

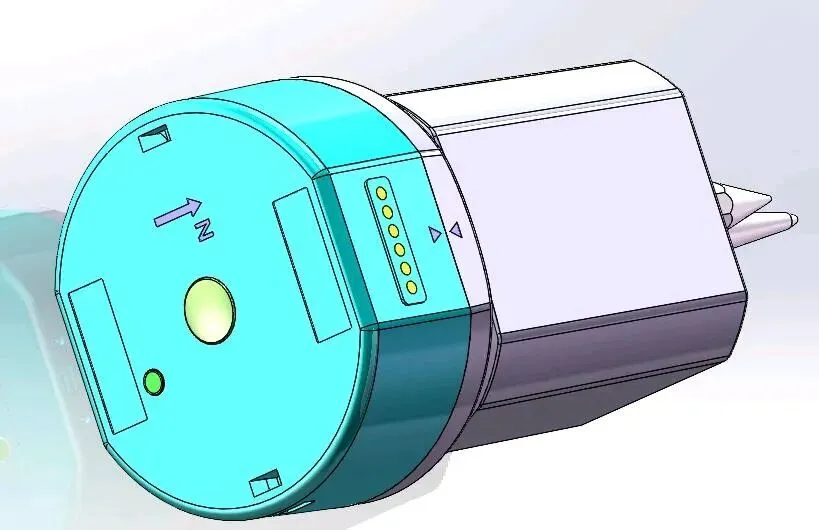

XC-JDY-3 无线检波器节点介绍

XC-JDY-3 无线检波器节点搭载高灵敏度、宽频带振动传感元件，可精准捕捉岩层破裂与震动过程中产生的低频、中高频、高频全频段信号，采集的原始数据经专属数据管理软件处理、展示并存储后，为地震勘探与解释专业人员提供可靠的数据分析依据。

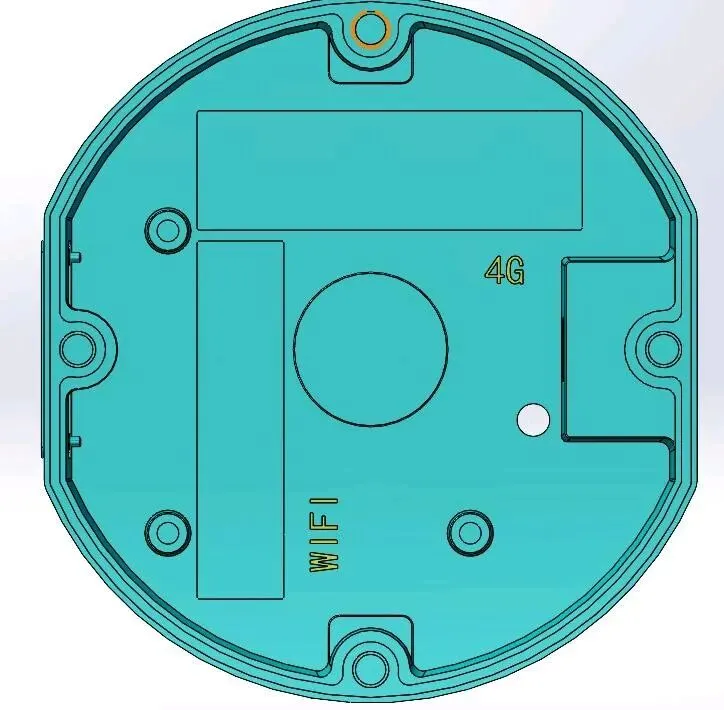

在信号传输层面，该设备采用 4G、WIFI 双无线传输技术，既满足震动信号的实时传输需求，又大幅拓展了现场监测的覆盖范围。采集到的微震信号会同步上传至云端数据存储服务器，用户可通过配套采集软件实现信号的实时查看、本地存储，还能以标准 SEGY 格式导出数据文件。

实际应用中，XC-JDY-3 无线检波器节点按特定阵列形式布设于勘探区地面区域，组成一体化微震阵列监测系统。前端采集的微震信号通过 4G 网络直传云端服务器进行安全存储，配套主机可实时显示各节点的工作状态、地理坐标、信号波形等信息，同时支持对节点参数的远程配置与调试。

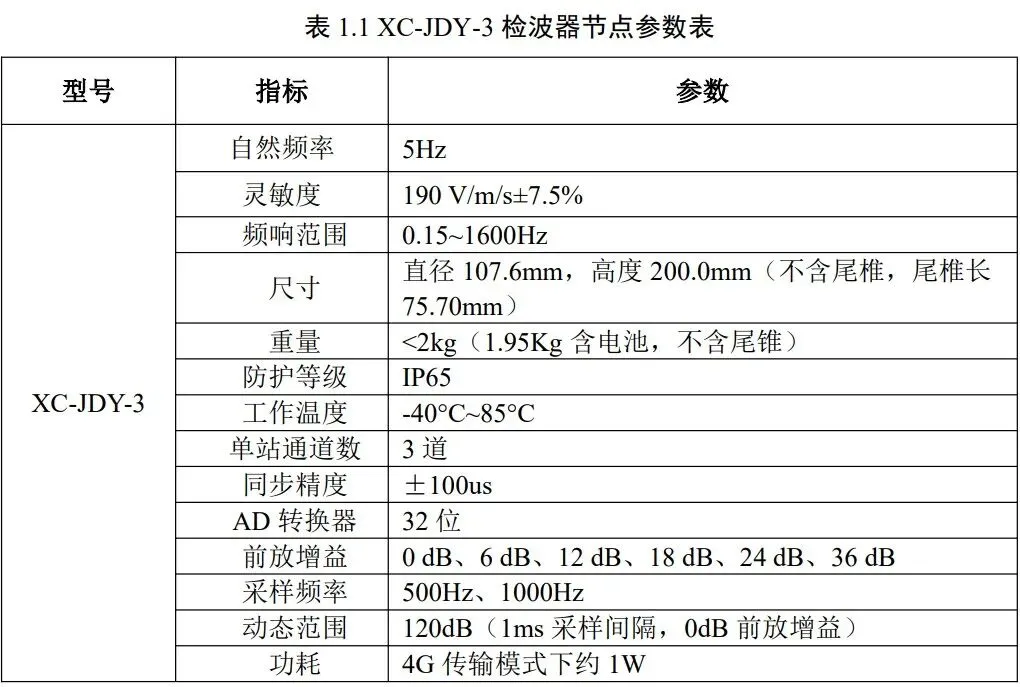

核心参数

主要功能

（1）自动、实时采集微震信号，并对原始数据进行可靠存储与本地缓存；

（2）支持用户自定义判别阈值，可自动识别并记录有效微震事件；

（3）实现微震检波器工作参数的远程修改与下发，无需现场调试；

（4）支持标准格式微震数据文件的自动下载与批量导出；

（5）对达到触发条件的微震、矿震事件进行实时日志记录，并通过短信向

管理员发送预警提示；

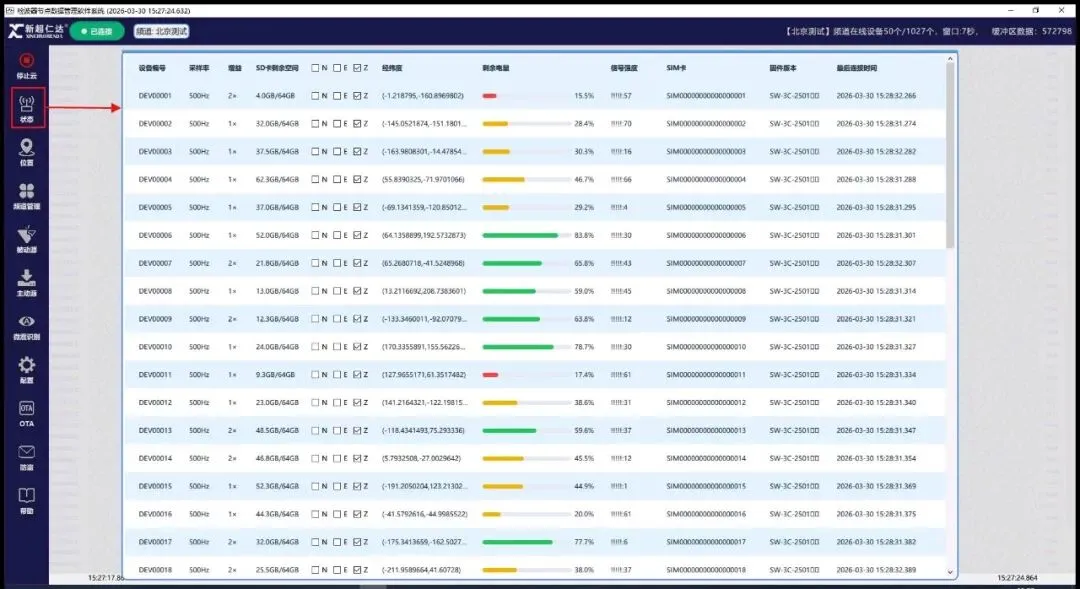

（6）可视化展示各检波器节点的地理位置坐标与数据传输状态，异常状态 实时提醒

联系方式：王工19074205274。

软件说明

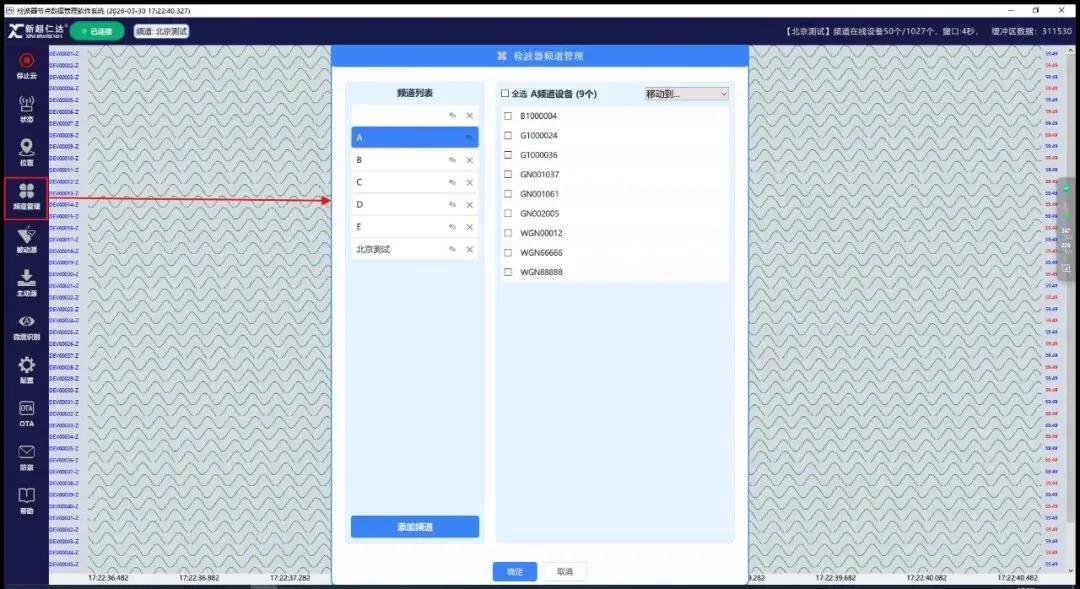

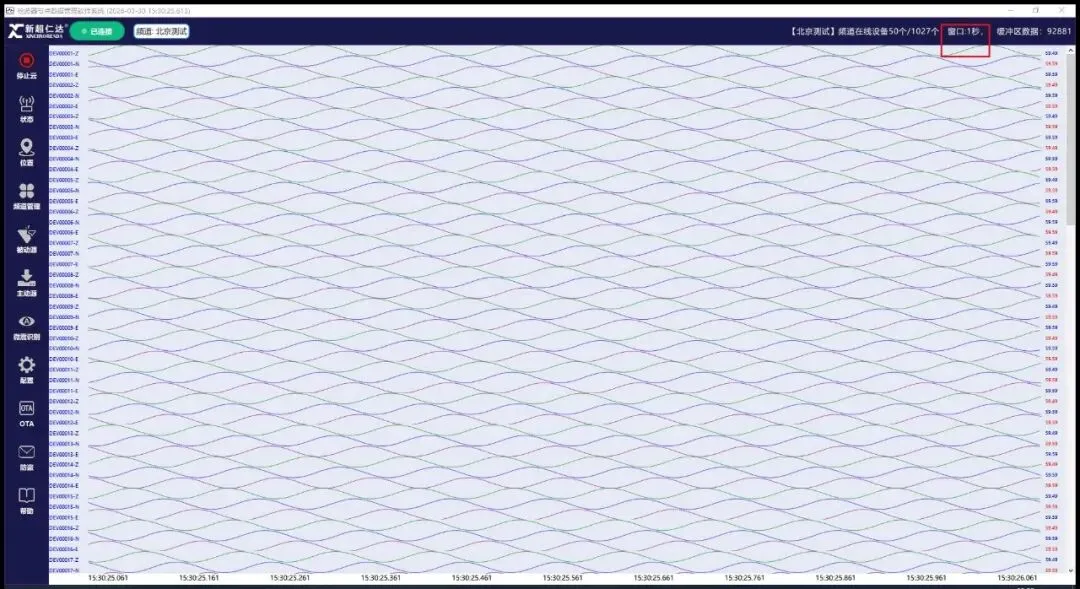

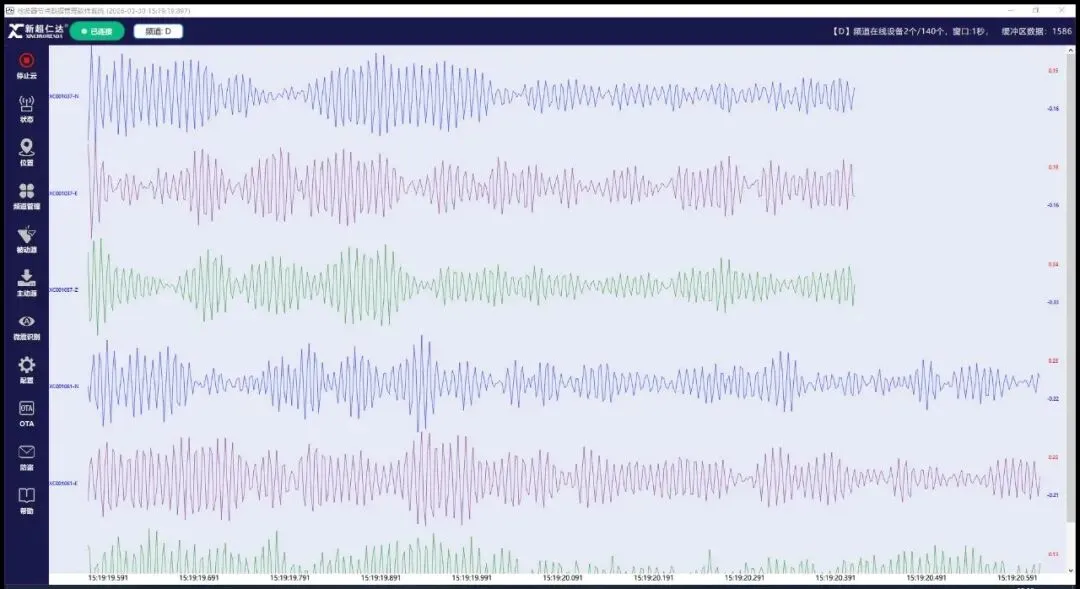

XC-JDY-3 无线检波器节点配套专属数据管理软件，实现微震信号“采集- 传输-存储-展示-处理”全流程管控，软件基于 QT 开发，界面简洁、操作便捷，核心流程为：微震信号采集→4G 网络（TCP 协议）传输→云端服务器存储→客户端界面实时显示，各节点波形数据时间精准同步。设定起始时间自动下载SEGY 标准格式微震数据。检波器管理平台界面主要功能为实时记录并显示震动波形；地理坐标显示；实时显示传输状态；微震数据下载；微震事件自动拾取；
