从控台灯库到虚拟舞台：灯光预编程软件体系的全栈解析

现代舞台灯光预编程 = 数据驱动 + 虚拟现实 + 控制逻辑，构建从灯具数据模型 → 控台逻辑 → 3D空间仿真 → 实时渲染输出的完整数字化链路。

引言

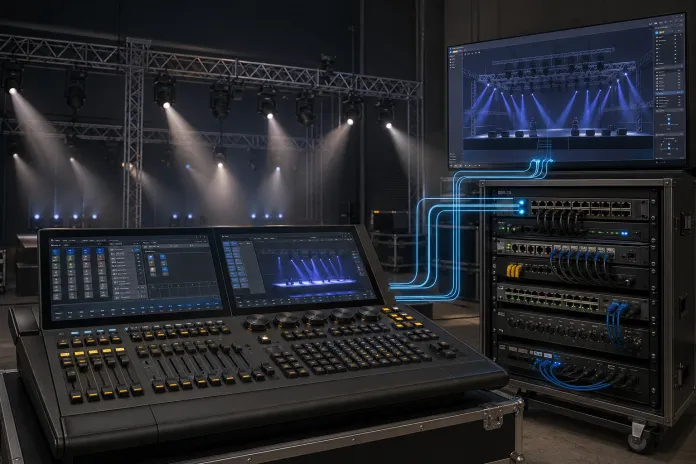

舞台灯光预编程（Stage Lighting Pre-Programming / Pre-visualization）是现代舞台灯光设计中的核心流程，其本质不仅是“编写灯光效果”，而是构建可被控制系统理解的完整灯具数据模型。控台灯库（Fixture Library）是基础，而现代预演软件形成了从控制台 → 灯库 → 虚拟舞台 → 实时渲染的数字化闭环，构建数字双生系统（Digital Twin System）。

背景解析

Fixture Library（灯库系统）

控制系统中所有灯具配置文件的集合

功能：灯具识别、通道结构定义、颜色/旋转/光圈映射、控台调用逻辑

常见类型：LED灯具、Beam/Spot/Wash、追光灯、传统卤素灯

Fixture Profile / Personality（单灯具文件）

定义单灯具如何被控制

内容：DMX通道排列、功能映射、控制模式（16bit/8bit）、Effect Engine参数

Library = 图书馆，Personality = 每一本书的内容结构

技术解析

基础原理

灯库将物理灯具抽象为可编程对象，通过DMX512或网络协议（Art-Net / sACN）进行控制，实现参数级操作与可视化仿真。

系统架构

控制台层：GrandMA / Avolites / ChamSys / ETC

灯库层：Fixture Library / Fixture Profile / Personality

协议层：DMX512 / Art-Net / sACN

虚拟预演层：3D系统（MVR / GDTF）

数据结构

控制系统	灯库格式	特点
MA Lighting	.GDTF / .XML	行业标准统一格式
Avolites	.R20 / .D4 / .VIS	历史兼容性强
ChamSys	.chs / .GDTF	灵活扩展
ETC Eos	.xml / .esf / .GDTF	结构化强
3D系统	.MVR / .GDTF	虚拟舞台核心

专业应用流程

系统部署

导入 Fixture Profile

Patch DMX Universe

定义控制模式

网络配置

Art-Net / sACN 配置

灯具分组与场景绑定

现场调试

Cue 编排与时间轴测试

动态效果验证

3D虚拟场景与控台同步

故障排查

灯具无响应 → 检查灯库模式

参数错位 → 通道定义错误

效果异常 → Attribute Mapping问题

专业灯光可视化与预演软件

Capture：多Universe实时3D灯光模拟，高性能渲染

Depence²：高端仿真工具，支持物理环境模拟

L8 / LightConverse：影视级渲染，激光光学模拟优势

WYSIWYG（ETC）：所见即所得，传统行业标准

Vision / ESP Vision：Vectorworks生态，设计施工一体化

Lightwright：灯光数据管理系统，非渲染工具

控制台原生可视化系统

grandMA3 3D：与控台硬件深度绑定，实时同步

Augment3d（ETC Eos）：支持AR定位与实时舞台映射

MagicVis（ChamSys）：免费内置3D引擎

Avolites Titan + Capture Link：外接Capture渲染体系

CAD与三维建模系统

Vectorworks Spotlight：行业标准舞台设计软件

AutoCAD / ZWCAD：精确工程图设计

SketchUp：快速概念建模

Rhino / Grasshopper：复杂曲面与参数化设计

Cinema 4D / 3ds Max / Maya：影视级舞美动画与视觉预览

建筑照明与工程计算

DIALux / Relux / AGi32 / LXFree / Drafty：照度计算、空间光分布模拟、建筑级优化

激光与媒体融合系统

Pangolin Beyond / QuickShow：激光控制与预演

ArKaos MediaMaster：LED视频墙与灯光系统实时融合

开源与商业系统对比

软件	开源状态	行业定位
Blender	开源	3D建模+可视化基础平台
Unreal Engine	闭源（免费）	实时渲染核心引擎
Capture	闭源	专业灯光预演
Depence²	闭源	高端仿真系统
Vectorworks	闭源	行业设计标准
WYSIWYG	闭源	传统灯光预演标准

现代灯光预编程工作流

GDTF Fixture Data → Console Patch System → Cue Programming → MVR Stage Layout → Visualization Engine (Capture / Depence / Unreal) → Real-time Previsualization
