化工行业分程控制系统教学文档_折线图版

化工行业分程控制系统

从基础原理到工程应用，系统掌握分程控制技术

适用于过程控制、DCS操作、仪表维护人员

第一章 分程控制基础概念

1.1 定义

分程控制系统是过程控制中的重要技术，指一台控制器的输出信号按预设区间分配，操纵两台及以上调节阀，各阀门在专属信号区间内完成全行程动作，从而实现对单一被控参数的精准控制。

与常规单阀控制相比，其核心优势在于通过多阀协同扩展控制范围、适配复杂工艺需求。

1.2 核心特征

① 信号分段分配

控制器输出信号（如0.02~0.1MPa气动信号）被划分为多个子区间，每个区间对应一个调节阀的动作范围。

② 阀门协同工作

通过阀门定位器实现信号转换，确保各阀门仅在对应区间内动作，其他区间保持全关或全开状态。

③ 单参数多执行器

所有调节阀共同服务于一个被控参数（如温度、压力、流量），维持工艺指标稳定。

1.3 与单回路控制的区别

第二章 分程控制工作原理与实现方式

2.1 核心原理与信号分配

分程控制的本质是信号区间划分与阀门定位器的信号转换。以下以二分程系统为例：

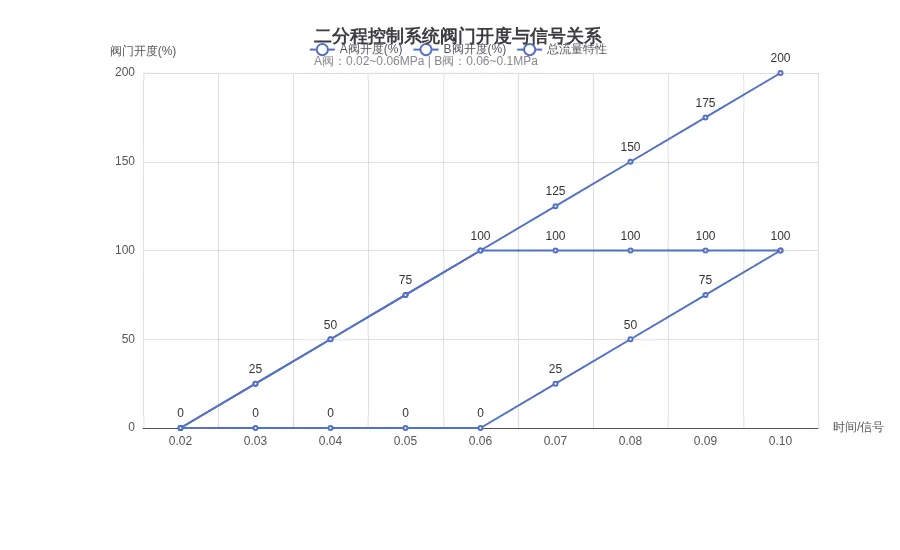

图2-1 二分程控制系统阀门开度与信号关系折线图（数据来源：文档参数）

【数据分析】

• A阀（蓝线）：信号0.02→0.06MPa时，开度0%→100%；信号>0.06MPa后保持100%全开

• B阀（绿线）：信号<0.06MPa时保持0%全关；信号0.06→0.10MPa时，开度0%→100%

• 总流量特性（金色虚线）：双阀协同后总流量可扩大2倍（100%→200%）

• 切换点：0.06MPa处实现平滑过渡，无控制盲区

2.2 阀门动作类型

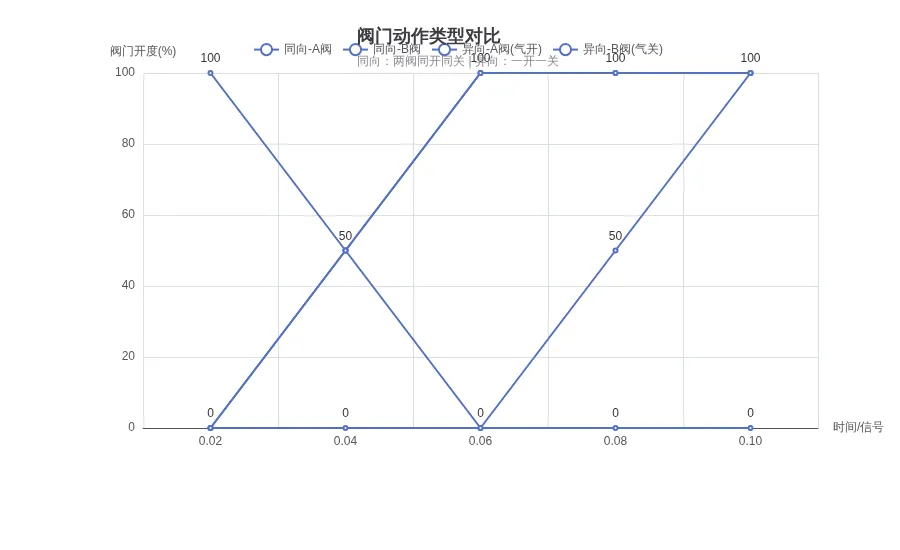

图2-2 阀门同向动作与异向动作对比折线图

1. 同向动作（实线）

两台阀门同为气开式或同为气关式，信号变化时阀门开度方向一致。A、B阀依次开大，用于扩大可调范围。

2. 异向动作（虚线）

一台为气开式，另一台为气关式。A阀气开、B阀气关，控制器输出增大时A阀开大、B阀关小，用于加热/冷却对立工艺需求。

2.3 实现方式

方式一：阀门定位器调节（气动分程）

通过调整定位器的弹簧张力和零点迁移，设定各阀门的信号响应区间。最常用的气动分程实现方式。

方式二：计算机信号处理（DCS分程）

在DCS控制系统中，通过软件划分输出信号区间，经不同通道传输至相应调节阀，实现数字化分程控制。

第三章 分程控制系统设计要点

3.1 设计目标

3.2 关键设计步骤

步骤1：明确控制目标（被控参数、控制范围、安全边界）

步骤2：划分信号区间（二分程：0.02~0.06MPa / 0.06~0.1MPa）

步骤3：选择阀门类型（气开/气关，根据安全要求）

步骤4：匹配阀门特性（流通能力比值≤5:1）

步骤5：控制器参数整定（重点优化切换点附近精度）

3.3 注意事项

第四章 化工行业典型应用案例（附数据分析图）

4.1 案例一：蒸汽减压系统（扩大可调范围）

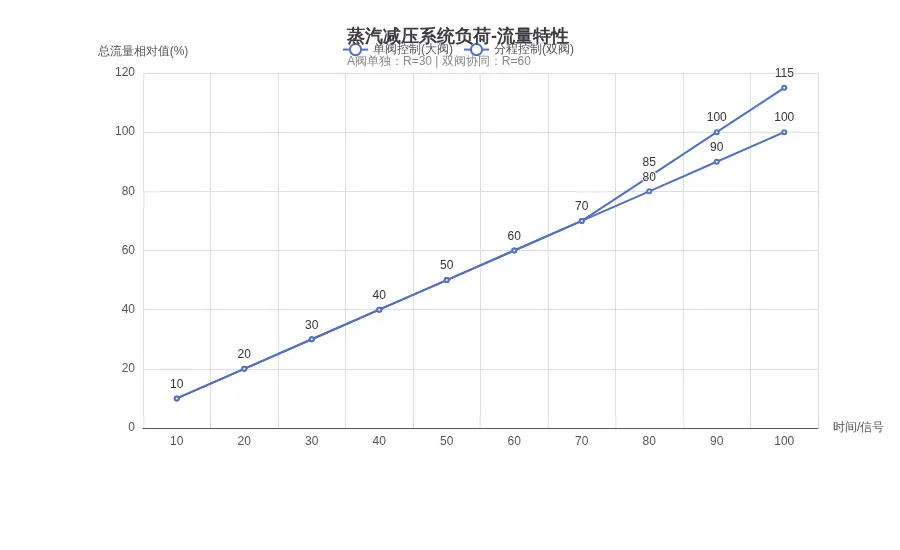

图4-1 蒸汽减压系统负荷-流量特性折线图（数据来源：案例一参数）

【数据分析】

✅ 效果：单阀可调范围R=30，双阀协同后总可调范围扩大至R=60，满足全负荷区间的精确控制。

4.2 案例二：间歇式反应器温度控制（多介质协同）

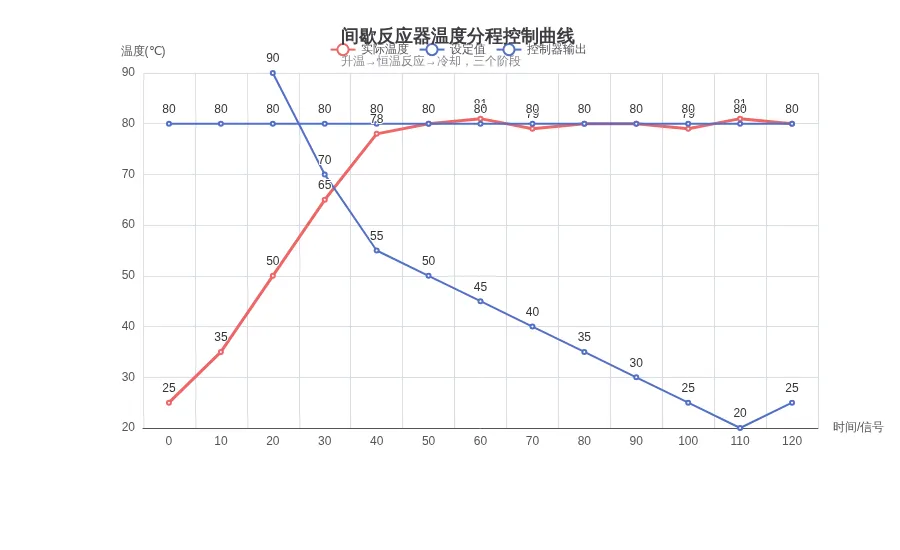

图4-2 反应器温度分程控制曲线折线图（数据来源：案例二参数）

【数据分析】

✅ 效果：实现加热/冷却的无缝切换，温度波动控制在±1℃内，满足反应工艺要求。

4.3 案例三：油品储罐氮封压力控制（安全防护）

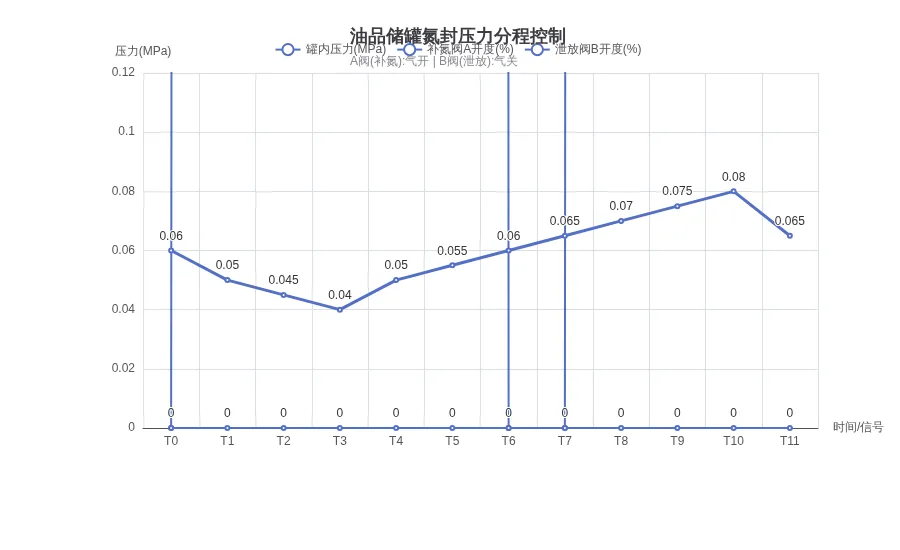

图4-3 储罐氮封压力分程控制折线图（数据来源：案例三参数）

【数据分析】

✅ 效果：压力始终维持在0.05~0.08MPa安全范围内，故障时A阀全关、B阀全开，确保储罐安全。

第五章 常见问题与解决方案

5.1 控制精度不足

5.2 阀门切换时参数突变

5.3 阀门故障导致控制失效

第六章 实操训练要点

6.1 定位器校准

6.2 系统仿真调试

使用MATLAB/Simulink或DCS仿真软件，模拟蒸汽减压系统的分程控制：

• 观察不同负荷（10%、30%、50%、70%、100%）下的控制效果

• 分析阀门切换点附近的流量特性连续性（参考图4-1）

• 调整PID参数，优化控制响应速度

6.3 故障排查训练

附录：折线图数据分析速查

—— 本手册完 ——

参考文献：GB/T 17213、IEC 61512、ISA 5.1
