高速铁路接触网吊弦计算软件技术说明书高速弹吊计算+普速铁路吊弦+刚性吊弦计算

高速铁路接触网吊弦计算软件技术说明书高速弹吊计算+普速铁路吊弦+刚性吊弦计算

弹吊计算+普速铁路吊弦+刚性吊弦计算

Ⅰ.软件特点

1. 简洁好用:化繁为简、极简之美。
2. 精准高效:高速铁路可以一次性输出一个锚段的弹性吊弦和普通吊弦。普速铁路可以跨距为单位计算。
3. 结果可视化:计算结果输出Excel表格形式,并按实际分布绘制CAD出图,可视化查看分析结果。
Ⅱ.软件安装基本条件
1. 硬件要求:能正常运行的日常办公电脑即可。
2. 系统要求:适用于各版本window系统。
3. 软件要求:
⑴AutoCAD:2002至2026等版本,推荐安装2018以后版本。
⑵办公软件:Microsoft office2019版,或者WPS2007以上版本。
Ⅲ.高速铁路弹性吊弦计算
一、选择菜单,进入吊弦计算软件界面

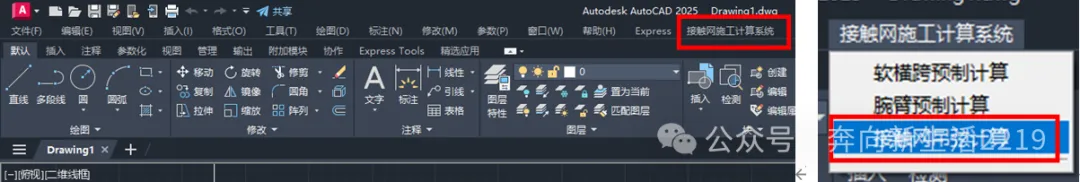

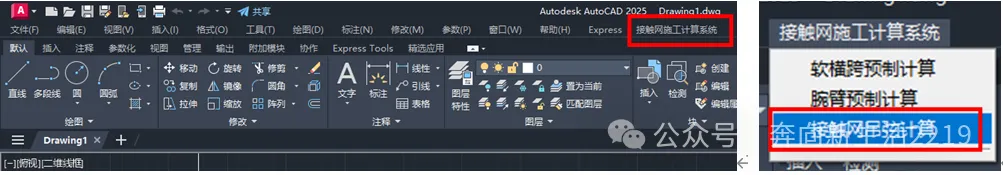

软件安装后,在AutoCAD软件中增加一个“接触网施工计算系统”菜单栏,单击后,选择“接触网吊弦计算”子菜单。

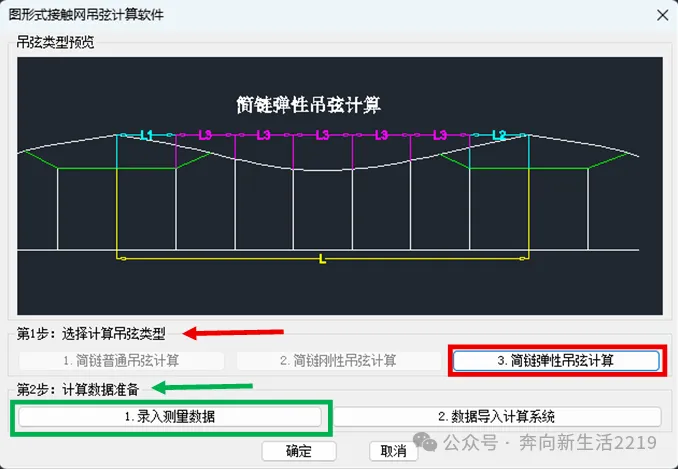

进入如下软件界面
在“第1步:选择计算吊弦类型”,中选择“3.简链弹性吊弦计算”,进入数据输入表格。

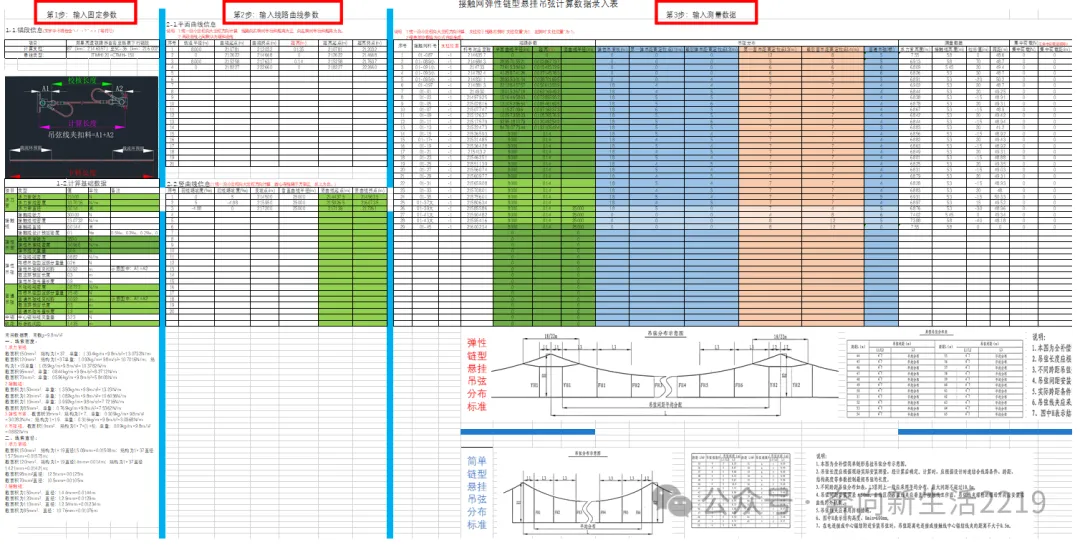

在“第2步:计算数据准备中”,中选择“1.录入测量数据”,进入数据输入表格。数据录入界面主要包含“固定参数”、“曲线参数”、“测量数据”三个部分。如下图
“1.录入测量数据”中,三个模块化区域数据说明如下:模块1:“第1步:输入固定参数”。

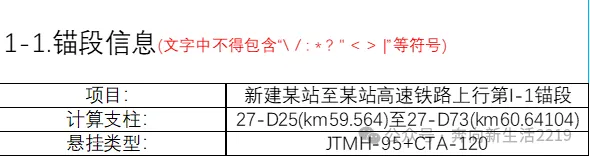

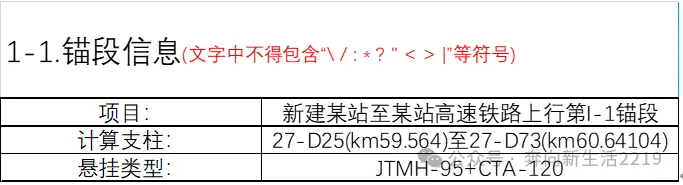

“1-1.锚段信息”的内容主要用于生成计算结果表格文件名,文字中不要出现文件命名不允许出现的字符。

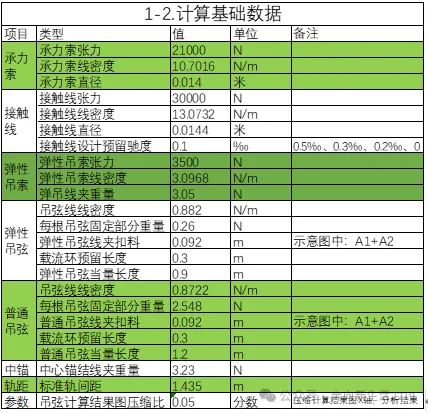

“1-2.计算基础数据”为吊弦计算基础数据,各参数说明:
1.承力索项目
⑴承力索张力:承力索补偿张力,单位:N
⑵承力索线密度:每米承力索的重量=承力索质量/米×g(重力加速度),其中g取9.8m/s²,单位:N/m。参考下列数据:
❶截面积150mm²,结构为1×37,单重:1.334kg/m×9.8m/s²=13.0732N/m
❷截面积120mm²,结构为1×37单重:1.092kg/m×9.8m/s²=10.7016N/m,结构为1×19单重:1.059kg/m×9.8m/s²=10.3782N/m
❸截面积95mm²,单重:0.844kg/m×9.8m/s²=8.2712N/m
❹截面积70mm²:单重:0.596kg/m×9.8m/s²=5.8408N/m
⑶承力索直径:承力索截面直径,查标准得到,单位:mm,可靠惨以下数据:
❶截面积150mm²,结构为1×19直径15.08mm=0.01508m;结构为1×37直径15.75mm=0.01575m;
❷截面积120mm²,结构为1×19直径14mm=0.014m;结构为1×37直径14.21mm=0.01421m;
❸截面积95mm²直径:12.5mm=0.0125m
❹截面积70mm²直径:10.5mm=0.0105m
2.接触线项目
⑴接触线张力:接触导线补偿张力,单位:N
⑵接触线线密度:每米接触导线的重量=导线质量/米×g(重力加速度),单位:N/m。参考下列数据:
❶截面积为150mm²,单重:1.350kg/m×9.8m/s²=13.23N/m
❷截面积为120mm²,单重:1.082kg/m×9.8m/s²=10.6036N/m
❸截面积为110mm²,单重:0.992kg/m×9.8m/s²=7.7216N/m
❹截面积为85mm²,单重:0.769kg/m×9.8m/s²=7.5362N/m
⑶接触线直径:接触线截面直径,查标准得到,单位:mm,可靠惨以下数据:
❶截面积为150mm²,直径:14.4mm=0.0144m
❷截面积为120mm²,直径:12.9mm=0.0129m
❸截面积为110mm²,直径:12.34mm=0.01234m
❹截面积为85mm²,直径:10.76mm=0.01076m
⑷接触线设计预留驰度:设计接触线预留驰度值,单位:千分之一(‰)
3.弹性吊索项目
⑴弹性吊索张力:弹性吊索安装一般经过两次拉伸,该参数只是开展吊弦计算时完成弹性吊索二拉的最终张力,单位:N
⑵弹性吊索线密度:每米弹性吊索的重量=弹性吊索质量/米×g(重力加速度),单位:N/m。参考下列数据:
一般采用截面积35mm²,
❶结构为1×7,单重:0.309kg/m×9.8m/s²=3.0282N/m;
❷结构为1×19,单重:0.316kg/m×9.8m/s²=3.0968N/m
⑶弹吊线夹重量:单个弹吊线夹的重量,默认一根弹性吊索在定位点两侧各安装一个弹性吊索线夹。单位:N。
4.弹性吊弦项目
⑴吊弦线线密度:每米吊弦线索的重量=吊弦线质量/米×g(重力加速度),单位:N/m。该部分仅为吊弦线索线密度。
⑵吊弦固定重量:每根吊弦除了吊弦线索以外,固定部分的重量。单位:N。
⑶吊弦线夹扣料:吊弦中,包含承力索端扣料A1+接触线端扣料A2。见如下示意图。单位:m。
⑷载流环预留:吊弦载流环延展后的长度,见如上示意图。单位:m。
⑸弹性吊弦当量长度:当量长度用于计算吊弦线本体重量,计算弹性吊弦的当量长度,单位:m。可采取先默认当前数据出图,根据出图后的结果,提供修正后的更加准确的当量长度。
5.普通吊弦项目
⑴吊弦线线密度:每米吊弦线索的重量=吊弦线质量/米×g(重力加速度),单位:N/m。该部分仅为吊弦线索线密度。
⑵吊弦固定重量:每根吊弦除了吊弦线索以外,固定部分的重量。单位:N。
⑶吊弦线夹扣料:吊弦中,包含承力索端扣料A1+接触线端扣料A2。见如下示意图。单位:m。
⑷载流环预留:吊弦载流环延展后的长度,见如上示意图。单位:m。
⑸普通吊弦当量长度:当量长度用于计算吊弦线本体重量,计算弹性吊弦的当量长度,单位:m。可采取先默认当前数据出图,根据出图后的结果,提供修正后的更加准确的当量长度。
6.中心锚结线夹项目
中心锚结线夹重量:单个中心锚结线夹的重量。单位:N。中锚时,中心锚结绳和中锚辅助绳等可分别作为集中荷载,在相应的跨距内输入。
7.轨距项目
标准轨距:一般取1.435,单位:米。

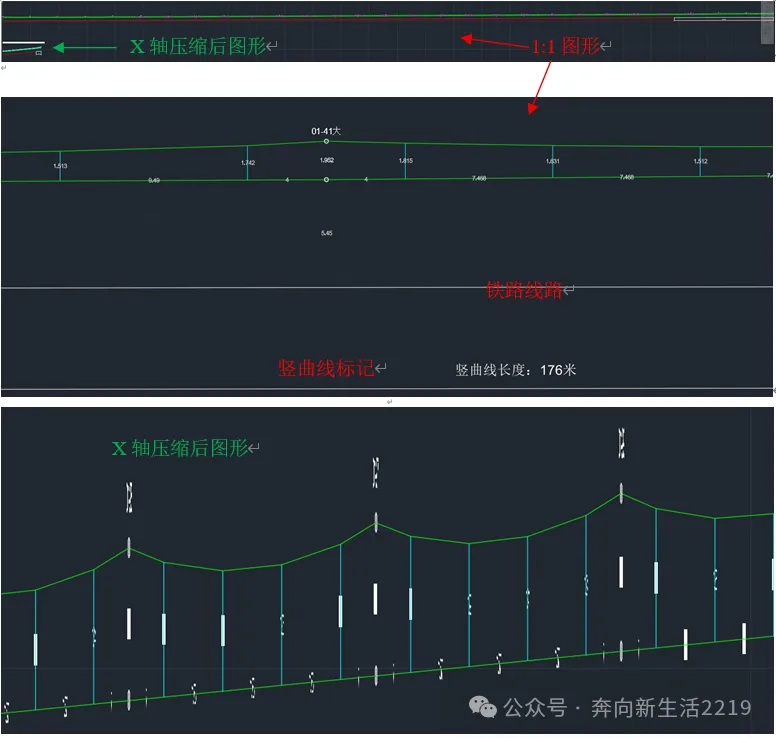

8.吊弦计算结果图压缩比
计算结果图中,包含两部分,上部为实际尺寸1:1生成的计算结果图。下部是将计算结果图X轴压缩后的图形,压缩值一般设置为1/10、1/20、1/30.
模块2:“第2步:输入线路曲线参数”。
分为平面曲线和竖曲线两个部分。

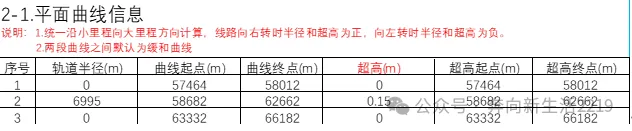

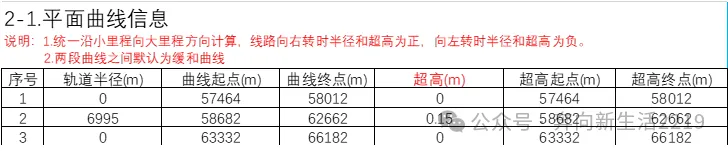

“2-1.平面曲线信息”平曲线如下
说明:1.统一沿小里程向大里程方向计算,线路向右转时半径和超高为正,向左转时半径和超高为负。超高的单位为米。
2.两段曲线之间默认为缓和曲线。
3.平面曲线的长度要覆盖计算杆号对应的里程范围。
“2-2.竖曲线信息”竖曲线如下
说明:1.统一沿小里程向大里程方向计算,圆心在线路下方取正,反之为负。
2.绿色部分自带公式,输入前4格参数后自动完成计算。3.竖曲线前后坡度必须一致(如图中的箭头),不能出现跳跃。竖曲线参数输入后,计算导入过程会自动校核准确性。
模块3:“第3步:输入测量数据”。

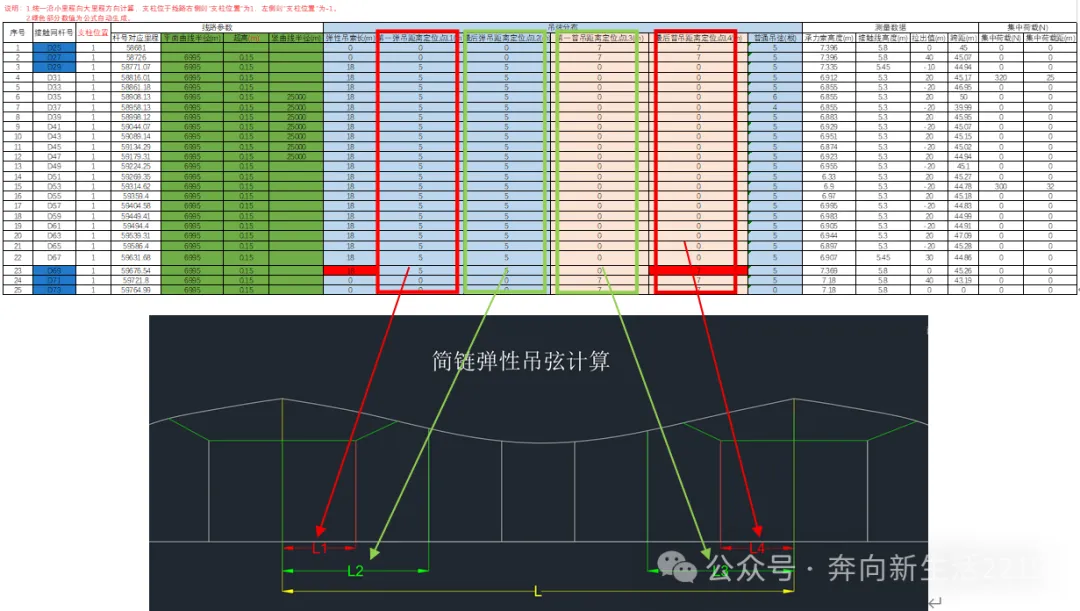

模块3如下图,每一行的数值为该杆号到下一个杆号的跨距内数据。如第一行中的数值为:D25→D27跨距数值,相关参数说明如下:
录入数据规则:表格中的吊弦分布数据栏,杆号后的跨距内的数据是指当前杆号至下一个杆号的跨距内的数据。当前定位点有弹吊而下一个定位点无弹吊时,“最后普吊距离(下一个)定位点”数据不能为空。如表格中的倒数第三行红色标记标记部分。
其他数据说明如下:
1.接触网杆号:中文字符,用于在计算结果表和CAD图示中标注接触网杆号。
2.支柱位置:统一沿小里程向大里程方向计算,支柱位于线路右侧时“支柱位置”为1,左侧时“支柱位置”为-1。
3.线路参数:
(1)杆号对应里程:当前接触网杆号对应的里程,格式“58621.021”,单位:米。
(2)平面曲线半径、超高、竖曲线半径。在模块2中填写后自动生成。
4.吊弦分布数据:
 (1)弹性吊索长(m):按现场实际输入弹性吊索长度,一般为18米或22米。
(2)第一弹吊距离定位点L1(m)、最后弹吊距离定位点L2(m),见下图中方框内的距离定义。
(3)第一普吊距离定位点L3(m)、最后普吊距离定位点L4(m),见下图中红色字体定义示意图
(4)普通吊弦(根):当前跨距的普通吊弦数量。
(5)吊弦分布规律及数据标准如下:
❶弹性吊索数值对计算的影响。数据中的“弹性吊索长(m)”是指跨该定位的两端是否有弹吊。跨距末端是否有弹吊,由下一个跨距的“弹性吊索长(m)”数值决定。如上图中D27弹性吊索为0,D29弹性吊索为22(非0),表示杆号D27→D29跨距中,靠近D27端无弹吊,靠近D29端有弹吊。
❷特殊情况无弹吊。根据接触网吊弦分布特点,计算锚段的初始杆号和末位杆号无弹吊。无论首跨或末跨杆号是否输入弹性吊索长度数值,计算结果均无弹吊。
❸弹性链型悬挂吊弦分布标准
❹简单链型悬挂吊弦分布标准
5.测量数据:
(1)承力索高度(m):定位点处承力索高度,单位:米。
(2)接触线高度(m) :定位点处接触线高度,单位:米。
(3)拉出值(m) :定位点处接触线拉出值,单位:米。
(4)跨距(m) :当前定位点从小里程往大里程方向的跨距,单位:米。
6.集中荷载:
(1)集中荷载(N):中心锚结、关节电连接、隔离开关电连接、分段绝缘器等几种荷载,由质量×g得到,g取9.8N/m²。单位:N。
(2)集中荷载距(m):集中荷载距离当前定位点的距离。单位:米。
每行数据不能为空,没有数值的填写0,否则无法通过数据校核。
以上数据完成输入后,单击保存,关闭Excel表格。
二、单击“2.数据导入计算系统”,系统会按照算依次核对3个模块输入数据。数据核对无误时,弹出如下对话框:

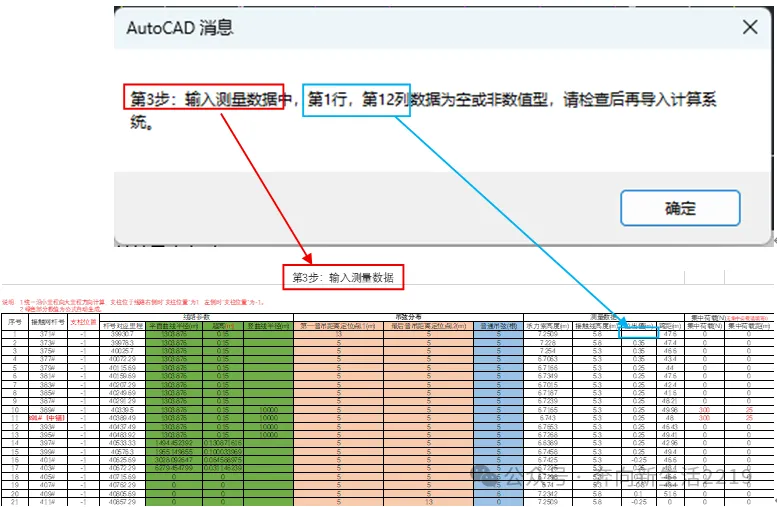

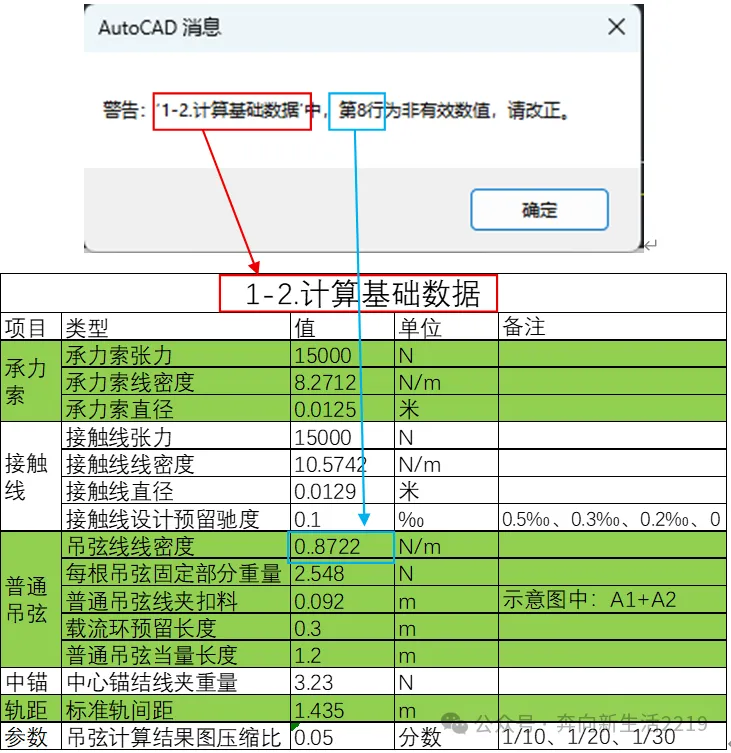

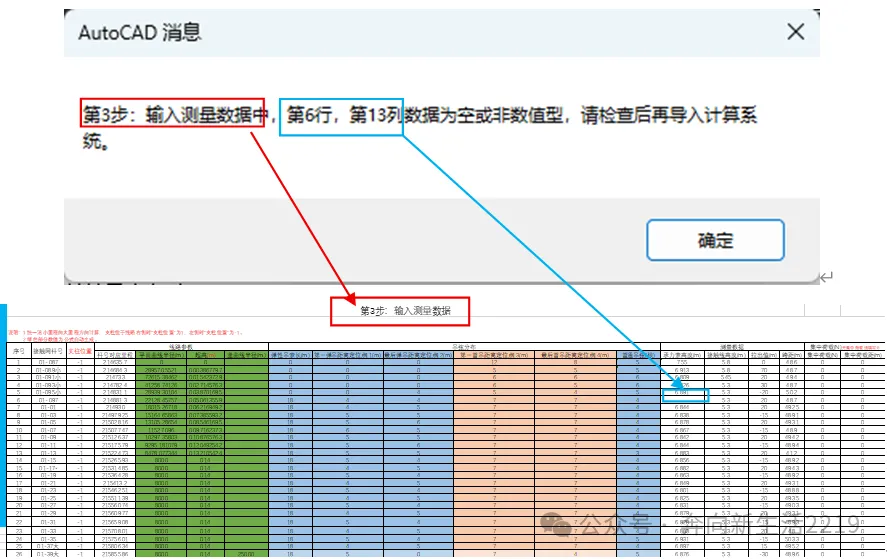

数据核对有问题时,弹出如下对话框:
按提示内容改正以上数据,开始计算。

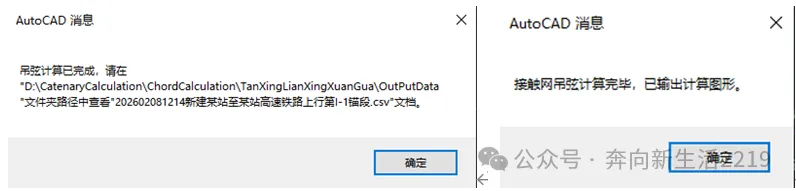

三、单击“确定”,依次弹出以下两个对话框,完成吊弦计算。

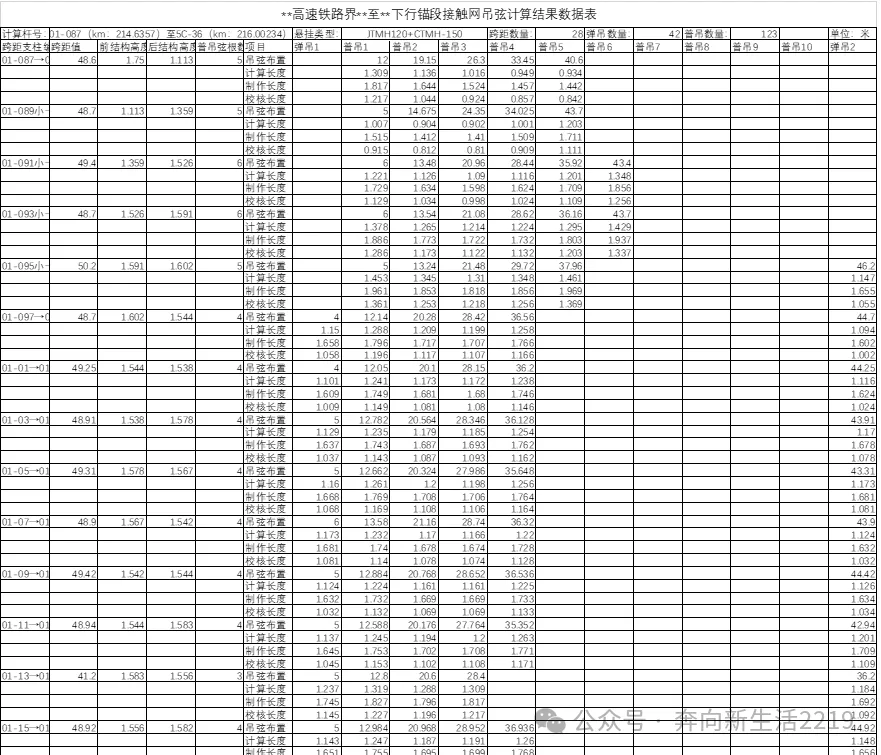

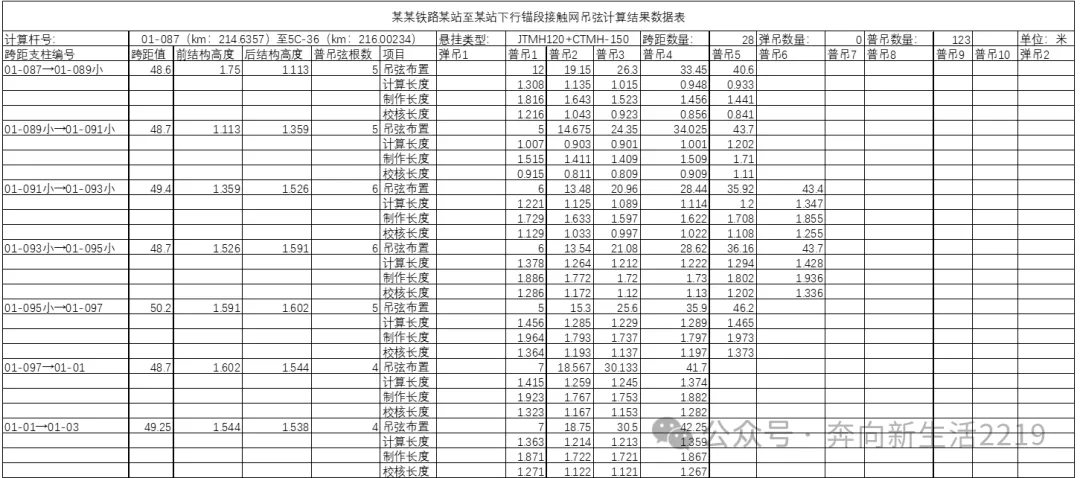

打开计算结果表如下:

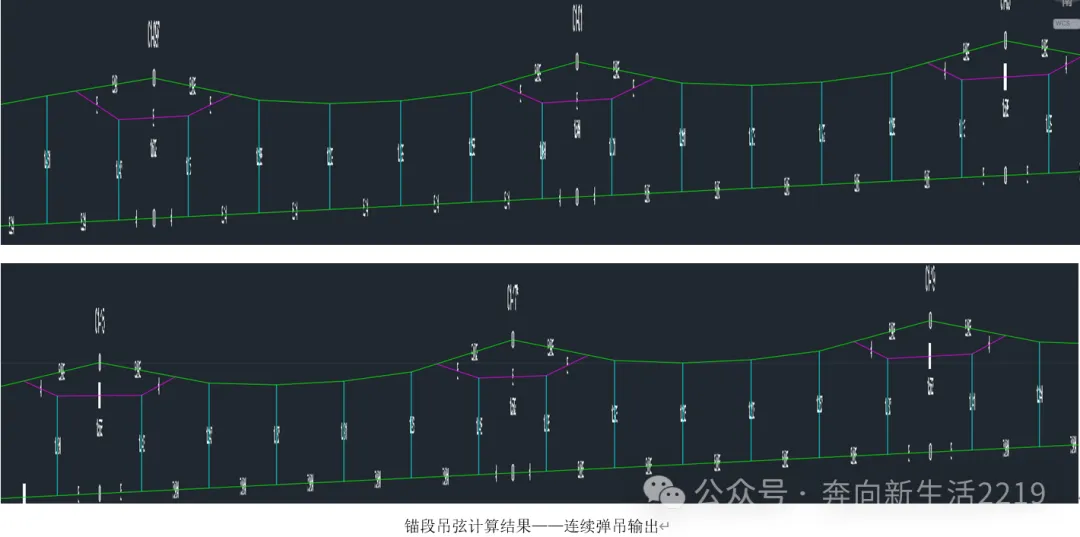

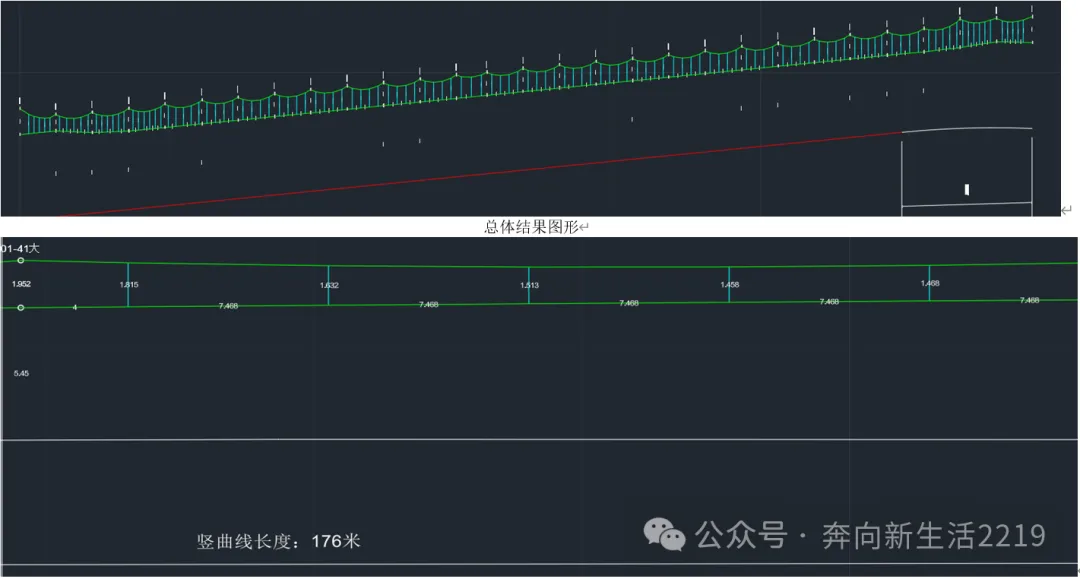

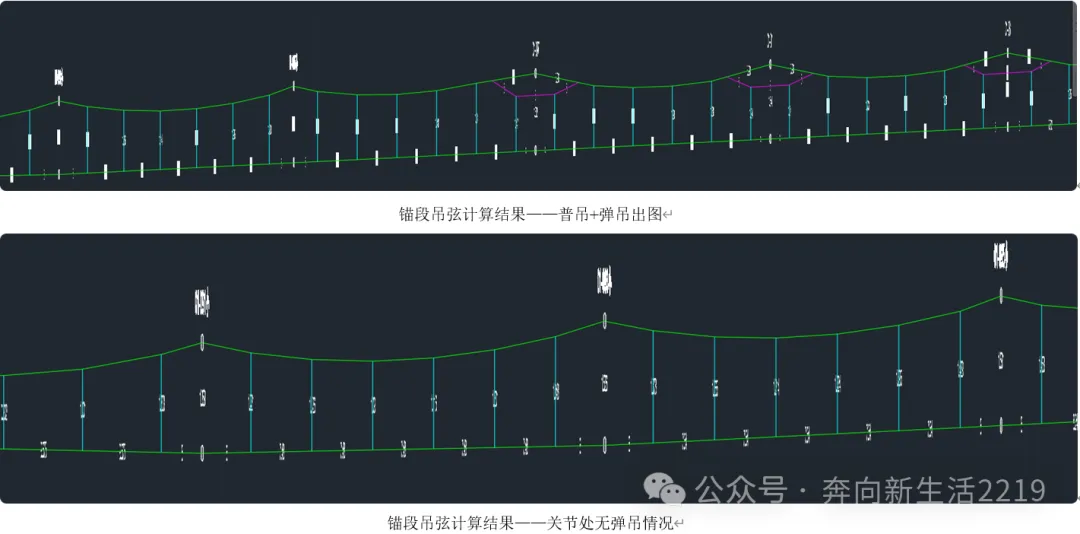

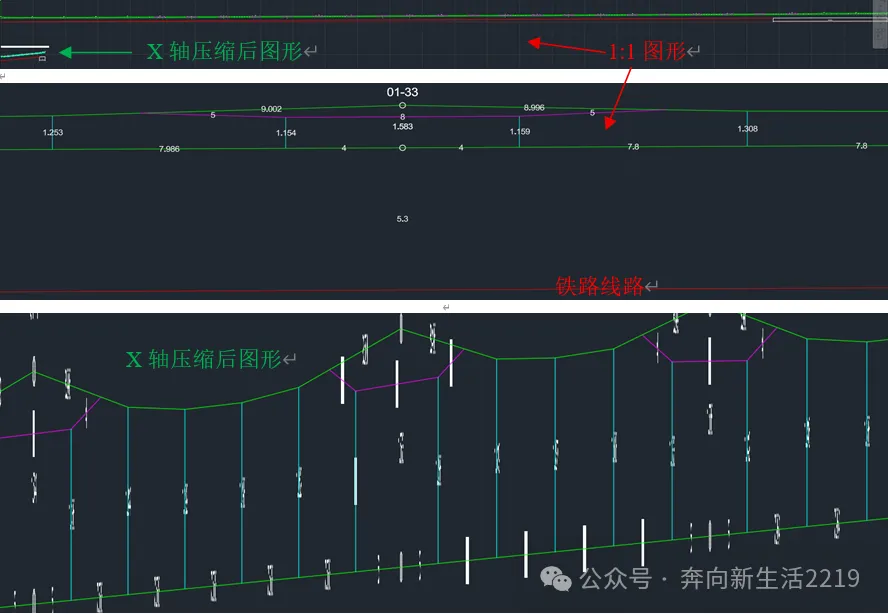

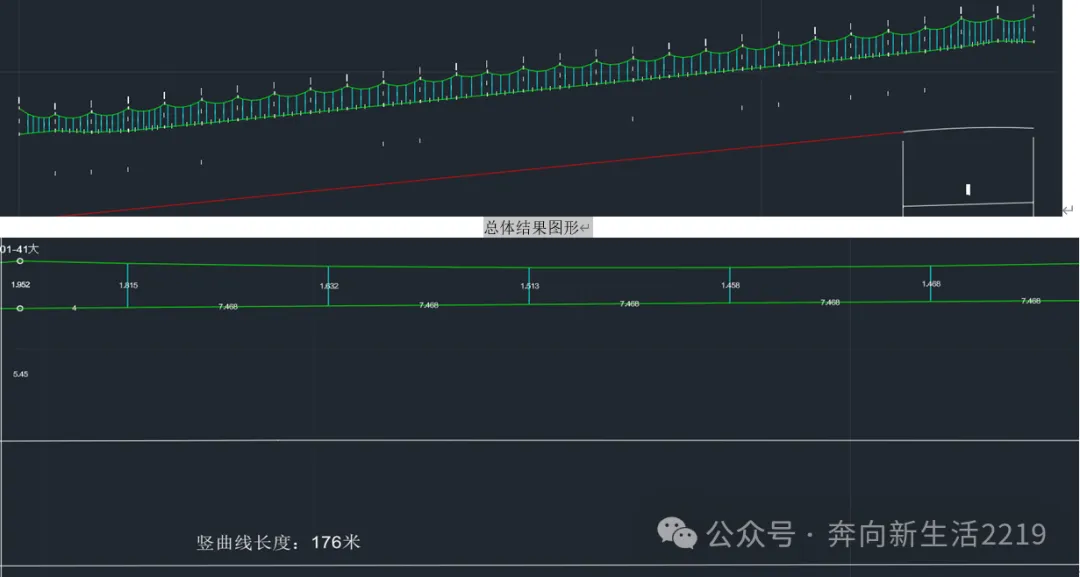

按锚段输出计算结果图,部分截取如下:
Ⅳ.普速铁路吊弦计算
一、选择菜单,进入吊弦计算软件界面
软件安装后,在AutoCAD软件中增加一个“接触网施工计算系统”菜单栏,单击后,选择“接触网吊弦计算”子菜单。

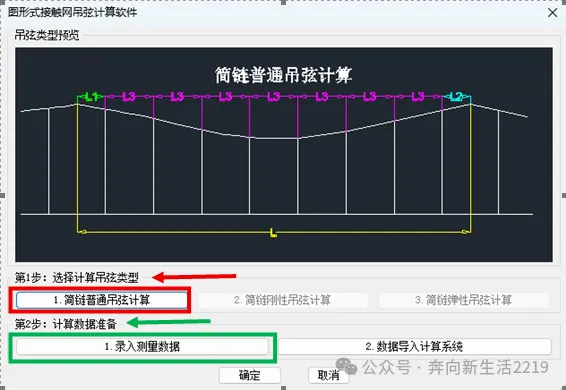

进入如下软件界面
在“第1步:选择计算吊弦类型”,中选择“1.简链普通吊弦计算”,进入数据输入表格。
在“第2步:计算数据准备中”,中选择“1.录入测量数据”,进入数据输入表格。

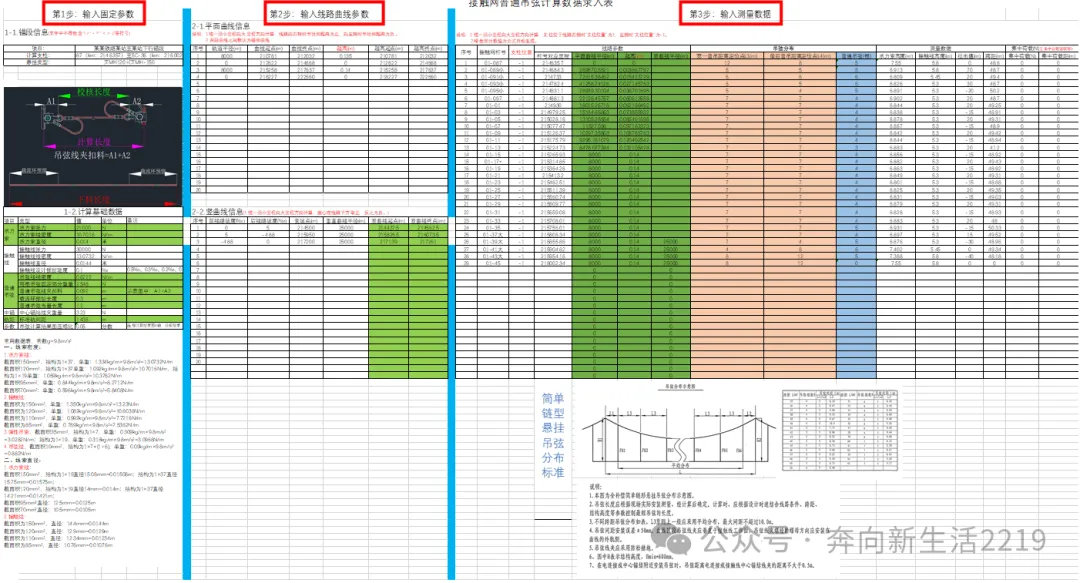

数据录入界面主要包含“固定参数”、“曲线参数”、“测量数据”三个部分。如下图
“1.录入测量数据”中,三个模块化区域数据说明如下:
模块1:“第1步:输入固定参数”。

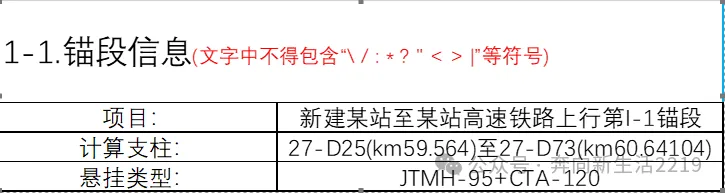

“1-1.锚段信息”的内容主要用于生成计算结果表格文件名,文字中不要出现文件命名不允许出现的字符。

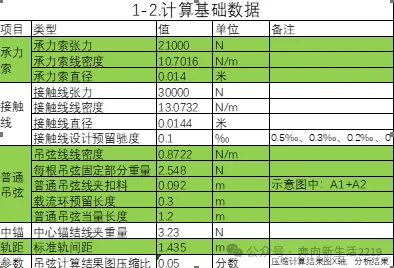

“1-2.计算基础数据”为吊弦计算基础数据,各参数说明:
1.承力索项目
⑴承力索张力:承力索补偿张力,单位:N
⑵承力索线密度:每米承力索的重量=承力索质量/米×g(重力加速度),其中g取9.8m/s²,单位:N/m。参考下列数据:
❶截面积150mm²,结构为1×37,单重:1.334kg/m×9.8m/s²=13.0732N/m
❷截面积120mm²,结构为1×37单重:1.092kg/m×9.8m/s²=10.7016N/m,结构为1×19单重:1.059kg/m×9.8m/s²=10.3782N/m
❸截面积95mm²,单重:0.844kg/m×9.8m/s²=8.2712N/m
❹截面积70mm²:单重:0.596kg/m×9.8m/s²=5.8408N/m
⑶承力索直径:承力索截面直径,查标准得到,单位:mm,可靠惨以下数据:
❶截面积150mm²,结构为1×19直径15.08mm=0.01508m;结构为1×37直径15.75mm=0.01575m;
❷截面积120mm²,结构为1×19直径14mm=0.014m;结构为1×37直径14.21mm=0.01421m;
❸截面积95mm²直径:12.5mm=0.0125m
❹截面积70mm²直径:10.5mm=0.0105m
2.接触线项目
⑴接触线张力:接触导线补偿张力,单位:N
⑵接触线线密度:每米接触导线的重量=导线质量/米×g(重力加速度),单位:N/m。参考下列数据:
❶截面积为150mm²,单重:1.350kg/m×9.8m/s²=13.23N/m
❷截面积为120mm²,单重:1.082kg/m×9.8m/s²=10.6036N/m
❸截面积为110mm²,单重:0.992kg/m×9.8m/s²=7.7216N/m
❹截面积为85mm²,单重:0.769kg/m×9.8m/s²=7.5362N/m
⑶接触线直径:接触线截面直径,查标准得到,单位:mm,可靠惨以下数据:
❶截面积为150mm²,直径:14.4mm=0.0144m
❷截面积为120mm²,直径:12.9mm=0.0129m
❸截面积为110mm²,直径:12.34mm=0.01234m
❹截面积为85mm²,直径:10.76mm=0.01076m
⑷接触线设计预留驰度:设计接触线预留驰度值,单位:千分之一(‰)
3.普通吊弦项目
⑴吊弦线线密度:每米吊弦线索的重量=吊弦线质量/米×g(重力加速度),单位:N/m。该部分仅为吊弦线索线密度。
⑵吊弦固定重量:每根吊弦除了吊弦线索以外,固定部分的重量。单位:N。
⑶吊弦线夹扣料:吊弦中,包含承力索端扣料A1+接触线端扣料A2。见如下示意图。单位:m。
⑷载流环预留:吊弦载流环延展后的长度,见如上示意图。单位:m。⑸普通吊弦当量长度:当量长度用于计算吊弦线本体重量,计算弹性吊弦的当量长度,单位:m。可采取先默认当前数据出图,根据出图后的结果,提供修正后的更加准确的当量长度。
4.中心锚结线夹项目
中心锚结线夹重量:单个中心锚结线夹的重量。单位:N。中锚时,中心锚结绳和中锚辅助绳等可分别作为集中荷载,在相应的跨距内输入。
5.轨距项目
标准轨距:一般取1.435,单位:米。
6.吊弦计算结果图压缩比计算结果图中,包含两部分,上部为实际尺寸1:1生成的计算结果图。下部是将计算结果图X轴压缩后的图形,压缩值一般设置为1/10、1/20、1/30.
模块2:“第2步:输入线路曲线参数”。
分为平面曲线和竖曲线两个部分。

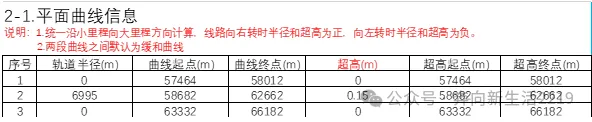

“2-1.平面曲线信息”平曲线如下
说明:1.统一沿小里程向大里程方向计算,线路向右转时半径和超高为正,向左转时半径和超高为负。超高的单位为米。
2.两段曲线之间默认为缓和曲线。
3.平面曲线的长度要覆盖计算杆号对应的里程范围。

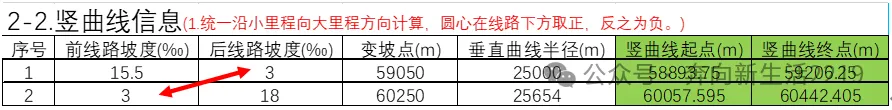

“2-2.竖曲线信息”竖曲线如下
说明:1.统一沿小里程向大里程方向计算,圆心在线路下方取正,反之为负。
2.绿色部分自带公式,输入前4格参数后自动完成计算。
3.竖曲线前后坡度必须一致(如图中的箭头),不能出现跳跃。竖曲线参数输入后,计算导入过程会自动校核准确性。
模块3:“第3步:输入测量数据”。

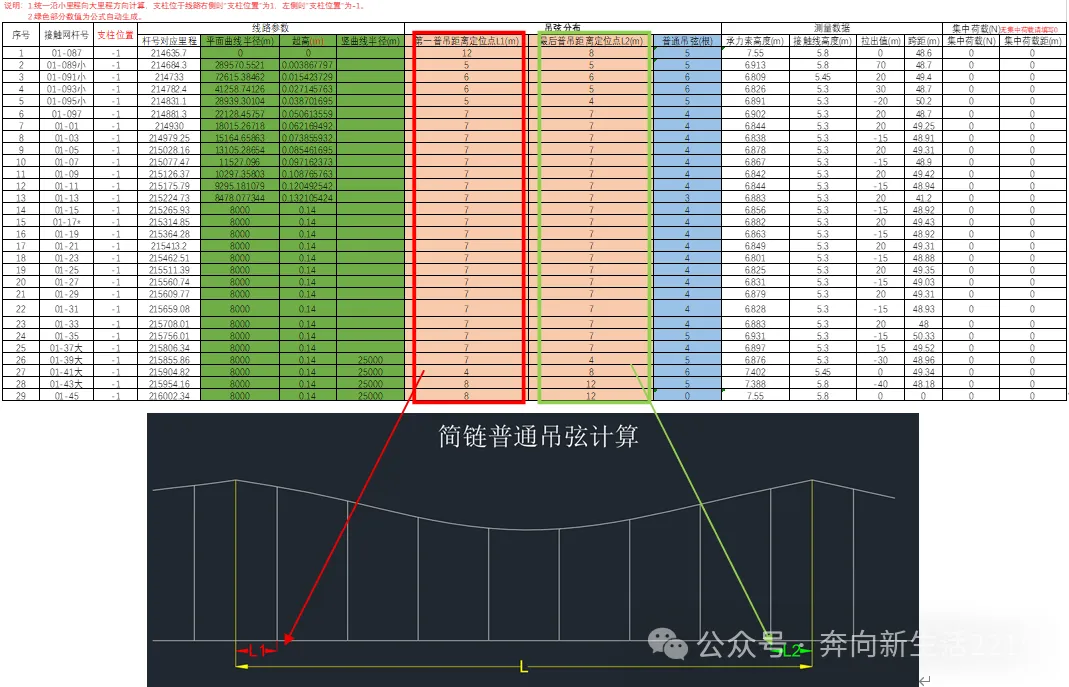

模块3如下图,每一行的数值为该杆号到下一个杆号的跨距内数据。如第一行中的数值为:D25→D27跨距数值,相关参数说明如下:
录入数据规则:表格中的吊弦分布数据栏,杆号后的跨距内的数据是指当前杆号至下一个杆号的跨距内的数据。
其他数据说明如下:
1.接触网杆号:中文字符,用于在计算结果表和CAD图示中标注接触网杆号。
2.支柱位置:统一沿小里程向大里程方向计算,支柱位于线路右侧时“支柱位置”为1,左侧时“支柱位置”为-1。
3.线路参数:
(1)杆号对应里程:当前接触网杆号对应的里程,格式“58621.021”,单位:米。
(2)平面曲线半径、超高、竖曲线半径。在模块2中填写后自动生成,也可由现场实测后输入。
4.吊弦分布数据:
 (1)弹性吊索长(m):按现场实际输入弹性吊索长度,一般为18米或22米。
(2)第一普吊距离定位点L1(m)、最后普吊距离定位点L2(m),见上图,单位:米。
(4)普通吊弦(根):当前跨距的普通吊弦数量。表格中已按(5)步设定自动计算公式,可由公式生成吊弦根数,或者手动调整。
(5)吊弦分布规律及数据标准如下:

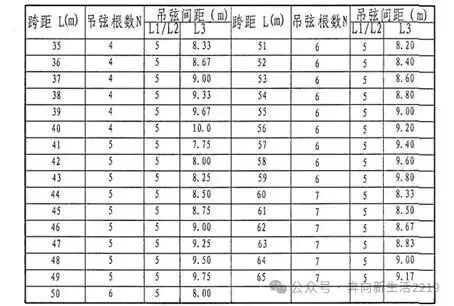

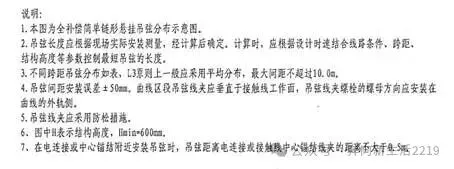

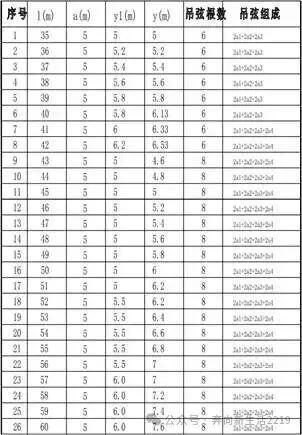

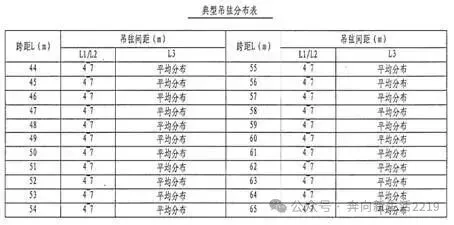

简单链型悬挂吊弦分布标准
5.测量数据:
(1)承力索高度(m):定位点处承力索高度,单位:米。
(2)接触线高度(m) :定位点处接触线高度,单位:米。
(3)拉出值(m) :定位点处接触线拉出值,单位:米。
(4)跨距(m) :当前定位点从小里程往大里程方向的跨距,单位:米。
6.集中荷载:
(1)集中荷载(N):中心锚结、关节电连接、隔离开关电连接、分段绝缘器等几种荷载,由质量×g得到,g取9.8N/m²。单位:N。
(2)集中荷载距(m):集中荷载距离当前定位点的距离。单位:米。
每行数据不能为空,没有数值的填写0,否则无法通过数据校核。
以上数据完成输入后,单击保存,关闭Excel表格。
二、单击“2.数据导入计算系统”,系统会按照算依次核对3个模块输入数据。

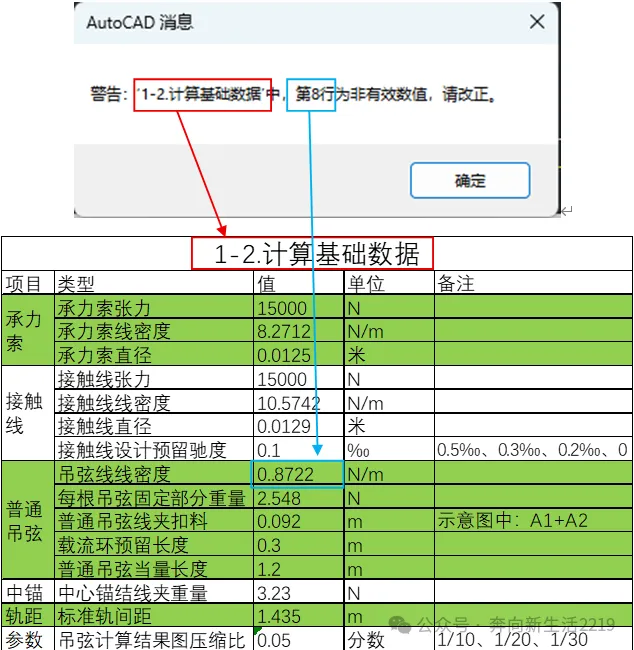

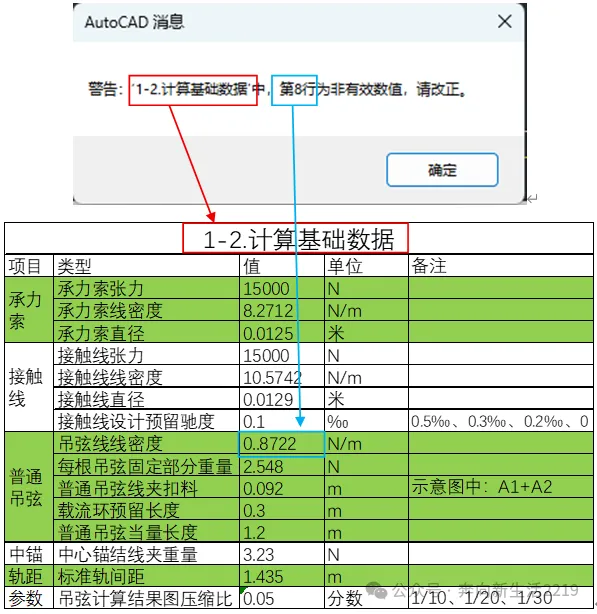

数据核对有问题时,弹出如下对话框:
按提示内容改正以上数据,开始计算。
三、单击“确定”,依次弹出以下两个对话框,完成吊弦计算。

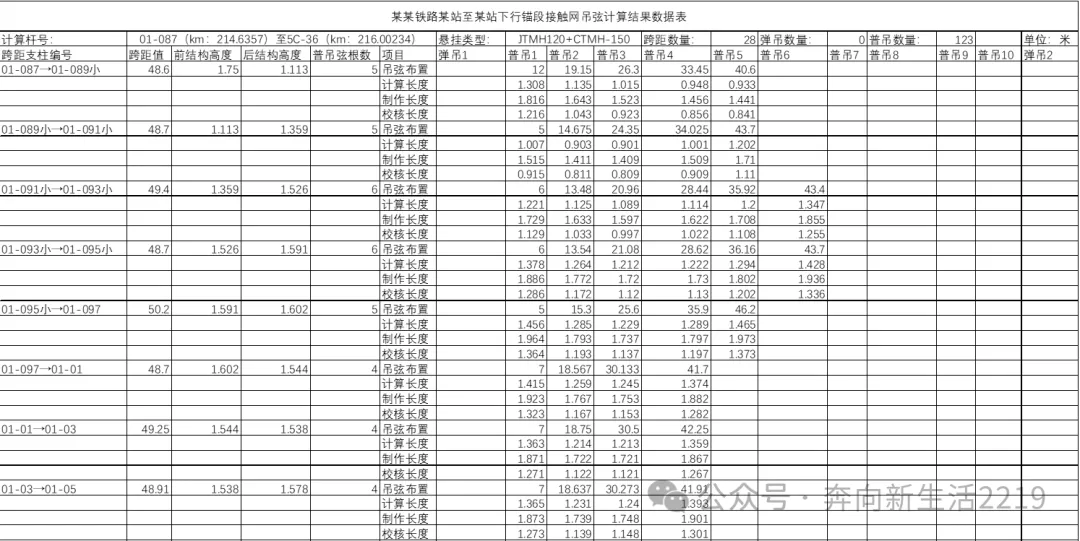

打开计算结果表如下:

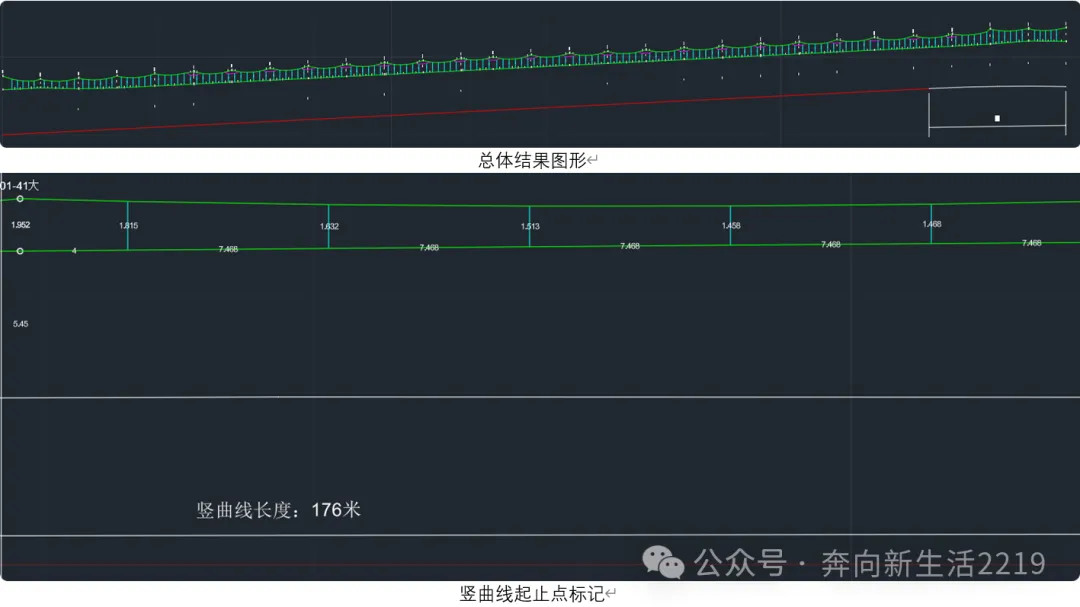

按锚段输出计算结果图,部分截取如下:
Ⅴ.刚性吊弦计算
一、选择菜单,进入吊弦计算软件界面
软件安装后,在AutoCAD软件中增加一个“接触网施工计算系统”菜单栏,单击后,选择“接触网吊弦计算”子菜单。

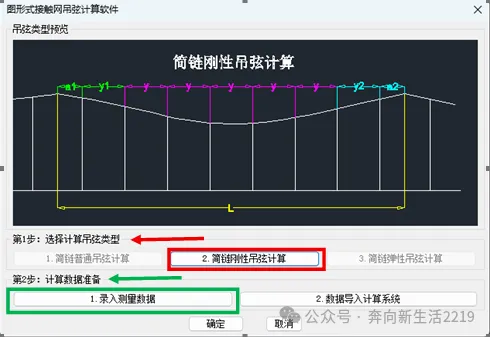

进入如下软件界面
在“第1步:选择计算吊弦类型”,中选择“1.简链普通吊弦计算”,进入数据输入表格。

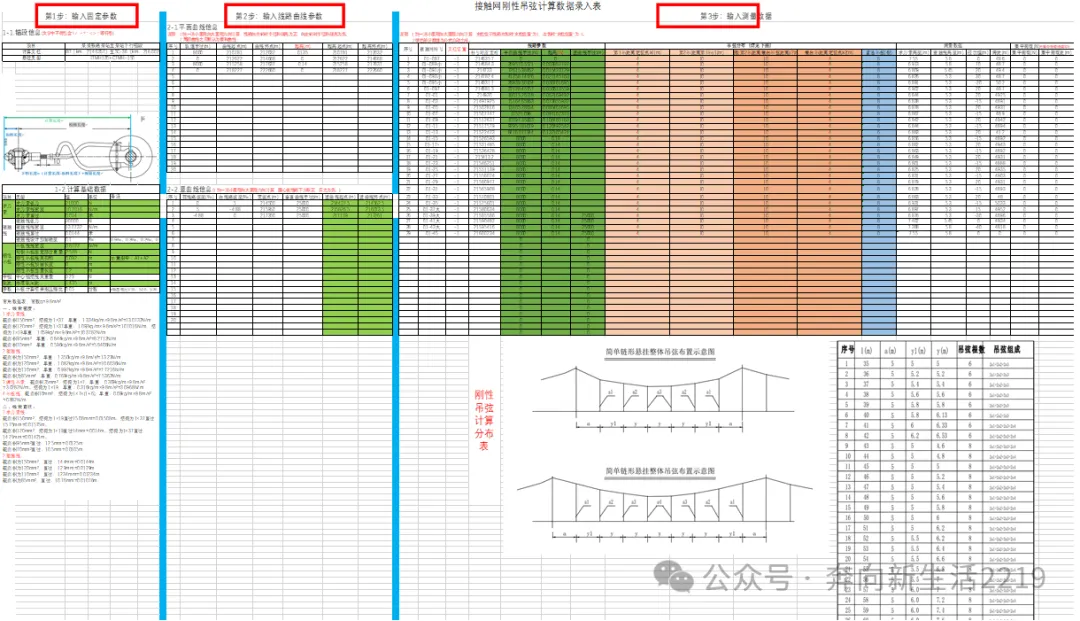

在“第2步:计算数据准备中”,中选择“1.录入测量数据”,进入数据输入表格。数据录入界面主要包含“固定参数”、“曲线参数”、“测量数据”三个部分。如下图
“1.录入测量数据”中,三个模块化区域数据说明如下:
模块1:“第1步:输入固定参数”。
“1-1.锚段信息”的内容主要用于生成计算结果表格文件名,文字中不要出现文件命名不允许出现的字符。

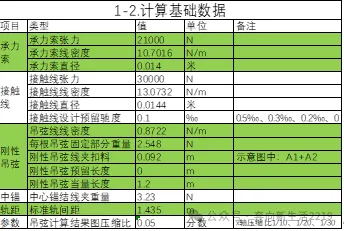

“1-2.计算基础数据”为吊弦计算基础数据,各参数说明:
1.承力索项目
⑴承力索张力:承力索补偿张力,单位:N
⑵承力索线密度:每米承力索的重量=承力索质量/米×g(重力加速度),其中g取9.8m/s²,单位:N/m。参考下列数据:
❶截面积150mm²,结构为1×37,单重:1.334kg/m×9.8m/s²=13.0732N/m
❷截面积120mm²,结构为1×37单重:1.092kg/m×9.8m/s²=10.7016N/m,结构为1×19单重:1.059kg/m×9.8m/s²=10.3782N/m
❸截面积95mm²,单重:0.844kg/m×9.8m/s²=8.2712N/m
❹截面积70mm²:单重:0.596kg/m×9.8m/s²=5.8408N/m
⑶承力索直径:承力索截面直径,查标准得到,单位:mm,可靠惨以下数据:
❶截面积150mm²,结构为1×19直径15.08mm=0.01508m;结构为1×37直径15.75mm=0.01575m;
❷截面积120mm²,结构为1×19直径14mm=0.014m;结构为1×37直径14.21mm=0.01421m;
❸截面积95mm²直径:12.5mm=0.0125m
❹截面积70mm²直径:10.5mm=0.0105m
2.接触线项目
⑴接触线张力:接触导线补偿张力,单位:N
⑵接触线线密度:每米接触导线的重量=导线质量/米×g(重力加速度),单位:N/m。参考下列数据:
❶截面积为150mm²,单重:1.350kg/m×9.8m/s²=13.23N/m
❷截面积为120mm²,单重:1.082kg/m×9.8m/s²=10.6036N/m
❸截面积为110mm²,单重:0.992kg/m×9.8m/s²=7.7216N/m
❹截面积为85mm²,单重:0.769kg/m×9.8m/s²=7.5362N/m
⑶接触线直径:接触线截面直径,查标准得到,单位:mm,可靠惨以下数据:
❶截面积为150mm²,直径:14.4mm=0.0144m
❷截面积为120mm²,直径:12.9mm=0.0129m
❸截面积为110mm²,直径:12.34mm=0.01234m
❹截面积为85mm²,直径:10.76mm=0.01076m
⑷接触线设计预留驰度:设计接触线预留驰度值,单位:千分之一(‰)
3.刚性吊弦项目
⑴吊弦线线密度:每米吊弦线索的重量=吊弦线质量/米×g(重力加速度),单位:N/m。该部分仅为吊弦线索线密度。
⑵吊弦固定重量:每根吊弦除了吊弦线索以外,固定部分的重量。单位:N。

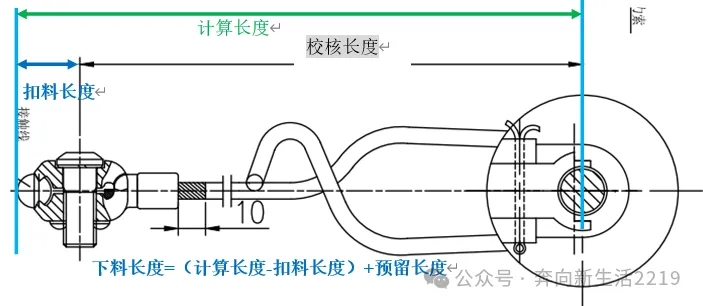

⑶刚性吊弦线夹扣料:吊弦中,包含承力索端扣料A1+接触线端扣料A2。见如下示意图。单位:m。
⑷刚性吊弦预留:刚性吊弦承力索回头部分,以及曲度带来长度延展。见如上示意图。单位:m。
4.中心锚结线夹项目
中心锚结线夹重量:单个中心锚结线夹的重量。单位:N。中锚时,中心锚结绳和中锚辅助绳等可分别作为集中荷载,在相应的跨距内输入。
5.轨距项目
标准轨距:一般取1.435,单位:米。
6.吊弦计算结果图压缩比
计算结果图中,包含两部分,上部为实际尺寸1:1生成的计算结果图。下部是将计算结果图X轴压缩后的图形,压缩值一般设置为1/10、1/20、1/30.
模块2:“第2步:输入线路曲线参数”。
分为平面曲线和竖曲线两个部分。
“2-1.平面曲线信息”平曲线如下
说明:1.统一沿小里程向大里程方向计算,线路向右转时半径和超高为正,向左转时半径和超高为负。超高的单位为米。
2.两段曲线之间默认为缓和曲线。
3.平面曲线的长度要覆盖计算杆号对应的里程范围。
“2-2.竖曲线信息”竖曲线如下
说明:1.统一沿小里程向大里程方向计算,圆心在线路下方取正,反之为负。
2.绿色部分自带公式,输入前4格参数后自动完成计算。3.竖曲线前后坡度必须一致(如图中的箭头),不能出现跳跃。竖曲线参数输入后,计算导入过程会自动校核准确性。
模块3:“第3步:输入测量数据”。

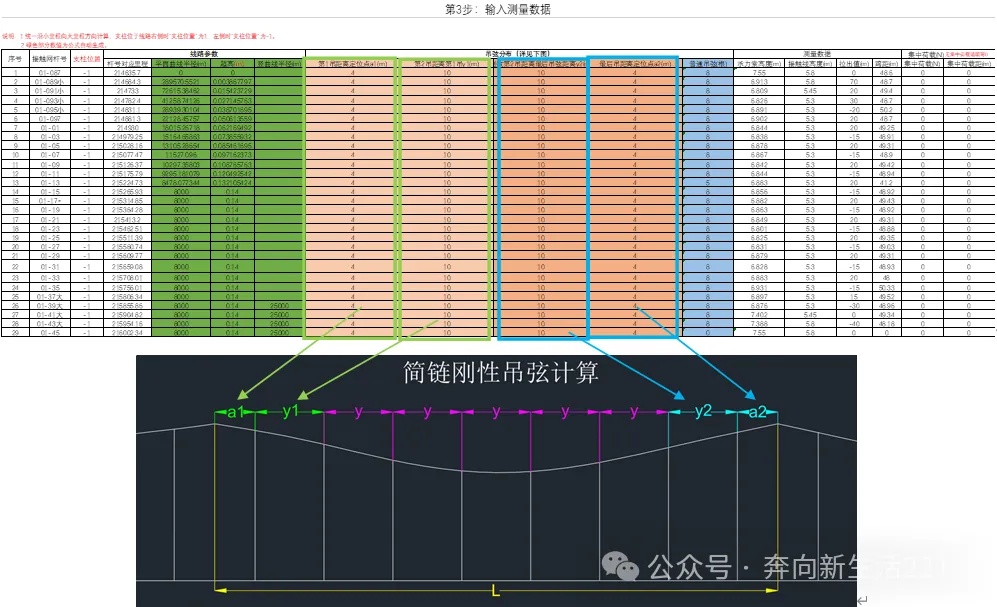

模块3如下图,每一行的数值为该杆号到下一个杆号的跨距内数据。如第一行中的数值为:D25→D27跨距数值,相关参数说明如下:
录入数据规则:表格中的吊弦分布数据栏,杆号后的跨距内的数据是指当前杆号至下一个杆号的跨距内的数据。
其他数据说明如下:
1.接触网杆号:中文字符,用于在计算结果表和CAD图示中标注接触网杆号。
2.支柱位置:统一沿小里程向大里程方向计算,支柱位于线路右侧时“支柱位置”为1,左侧时“支柱位置”为-1。
3.线路参数:
(1)杆号对应里程:当前接触网杆号对应的里程,格式“58621.021”,单位:米。
(2)平面曲线半径、超高、竖曲线半径。在模块2中填写后自动生成,也可由现场实测后输入。
4.吊弦分布数据:
 (1)弹性吊索长(m):按现场实际输入弹性吊索长度,一般为18米或22米。
(2)第一普吊距离定位点L1(m)、最后普吊距离定位点L2(m),见上图,单位:米。
(4)普通吊弦(根):当前跨距的普通吊弦数量。表格中已按(5)步设定自动计算公式,可由公式生成吊弦根数,或者手动调整。
(5)吊弦分布规律及数据标准如下:
简单链型悬挂吊弦分布标准
5.测量数据:
(1)承力索高度(m):定位点处承力索高度,单位:米。
(2)接触线高度(m) :定位点处接触线高度,单位:米。
(3)拉出值(m) :定位点处接触线拉出值,单位:米。
(4)跨距(m) :当前定位点从小里程往大里程方向的跨距,单位:米。
6.集中荷载:
(1)集中荷载(N):中心锚结、关节电连接、隔离开关电连接、分段绝缘器等几种荷载,由质量×g得到,g取9.8N/m²。单位:N。
(2)集中荷载距(m):集中荷载距离当前定位点的距离。单位:米。
每行数据不能为空,没有数值的填写0,否则无法通过数据校核。
以上数据完成输入后,单击保存,关闭Excel表格。
二、单击“2.数据导入计算系统”,系统会按照算依次核对3个模块输入数据。

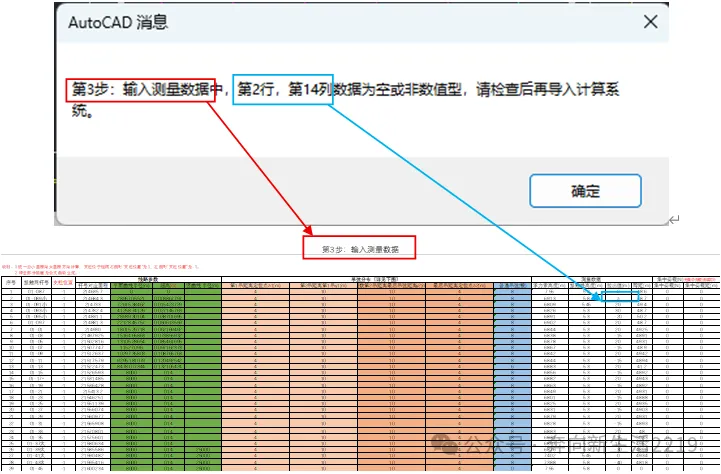

数据核对有问题时,弹出如下对话框:
按提示内容改正以上数据,开始计算。
三、单击“确定”,依次弹出以下两个对话框,完成吊弦计算。
打开计算结果表如下:

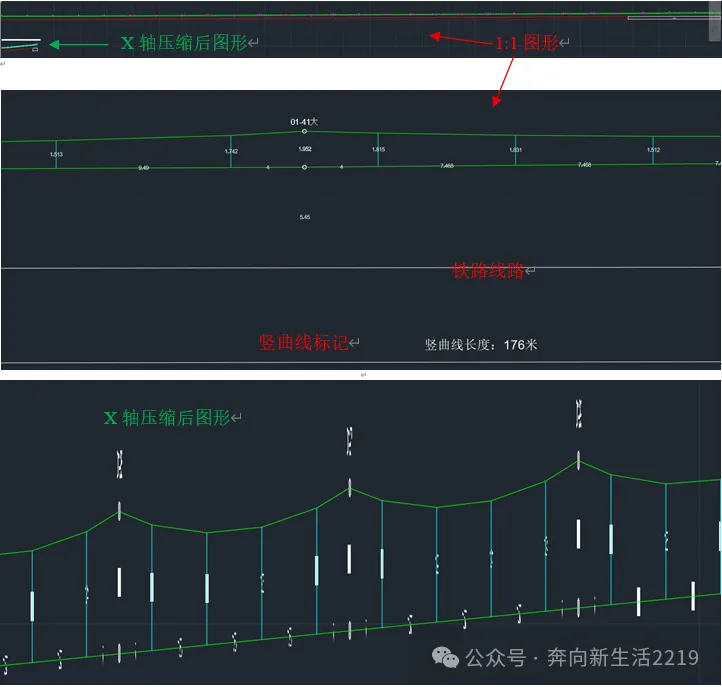

按锚段输出计算结果图,部分截取如下:
