又发现宝藏软件:硬件爱好者和BIOSer的好助手:HE
本专栏不遗余力的介绍了很多BIOS/UEFI和计算机的硬件知识，相信很多读者都已经跃跃欲试，想要亲手实验一下其中的过程，但往往苦于没有合适的工具，无法查看硬件的状态。我曾经介绍过一款趁手的工具，也是BIOS和硬件工程师经常用到的软件：RW-Everything（以下简称RW）。
今天我要介绍一个在某种程度更好的工具：Hardware RW（以下简称HE）：
http://hwrw.phpnet.us
和RW一样，HE也是完全免费使用的。与RW相比，HE增加了很多功能、提供了更多的硬件信息解析和操作系统信息，可以认为它是RW+CPU-Z（mini版）+AIDA（mini版啦）的集成体。更加有趣的是，RW是一位台湾地区的前BIOS工程师（Jeff）所写，而HE是由一位大陆BIOS老兵 @Faintsnow 所写，他是知乎er和本专栏的粉丝，请大家多多关注他。两者的BIOS出身，能写出这么好用的工具，可见从事BIOS有多锻炼人，也可以接触到更多的知识。欢迎更多的人加入我们的行业！
闲话修提，我们一起来看看HE能做什么吧！
HE的功能
在HE主页上可以下载安装包或者Portable版本，懒惰的我当然用Portable版本了：

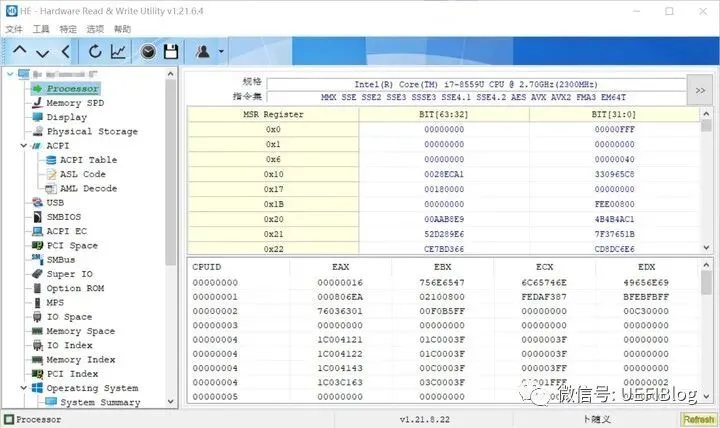

下载后直接打开，界面非常清爽：

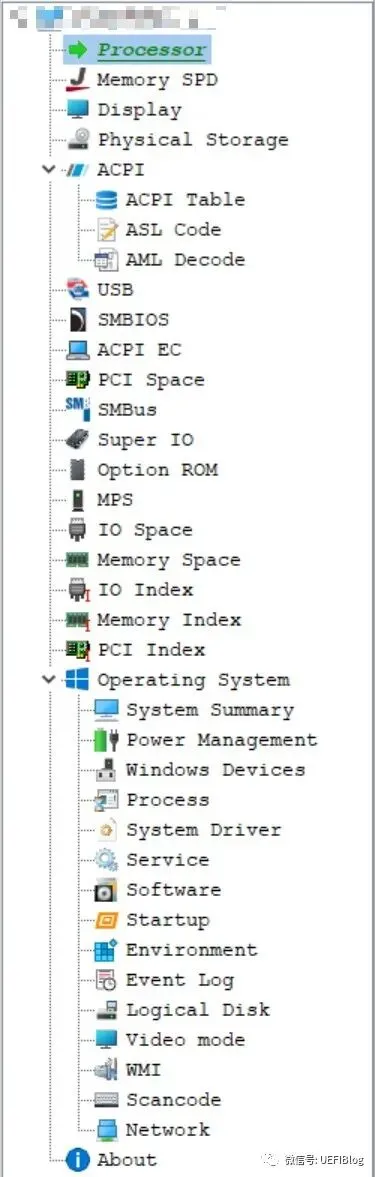

左面是导航栏，主要功能都在这里；右面是信息栏，选中左边的功能，在右边就会看到详细信息解析。HE功能十分丰富：
对比RW，我们可以看到包含RW几乎所有功能，并且多了下发的一组操作系统(OS)信息显示功能。
HE在完成RW功能的基础上，又做了提高，可以显示更多的信息。这对于BIOSer或者硬件工程师十分有用。我们分别来看一下。
CPU信息

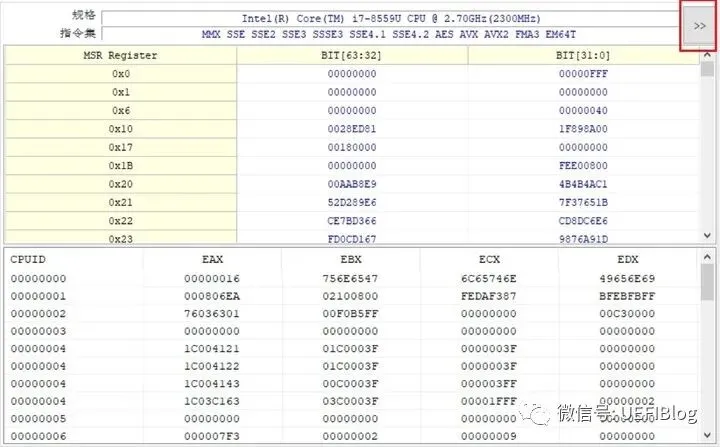

我们选择左边的Processer选项，就可以在左边看到CPU的MSR的信息细项和CPUID信息：

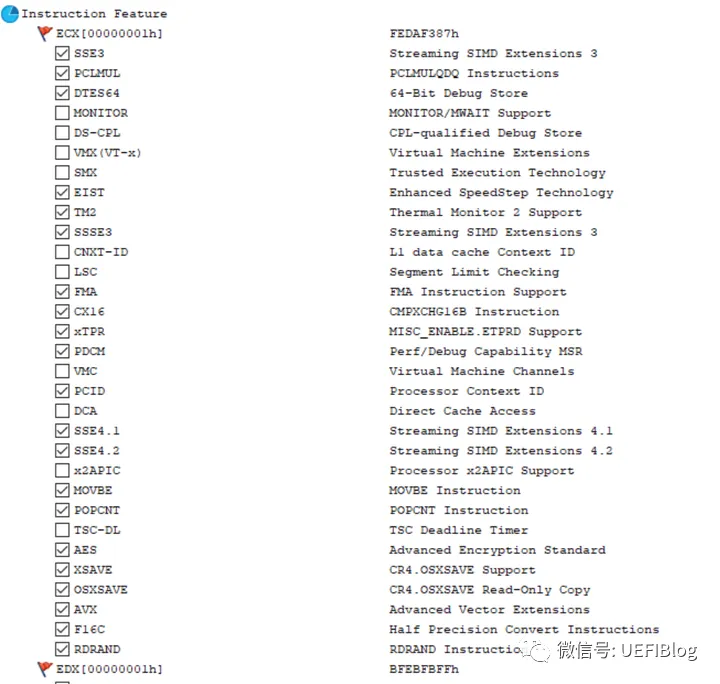

我们可以在这里观察或者修改MSR的内容。CPUID的内容十分难懂，需要对照Spec才知道这些二进制代表什么。HE提供了一个非常有用的功能，点击图中红框的位置，HE会为你解析CPUID中各个子项（Leaf）的内容

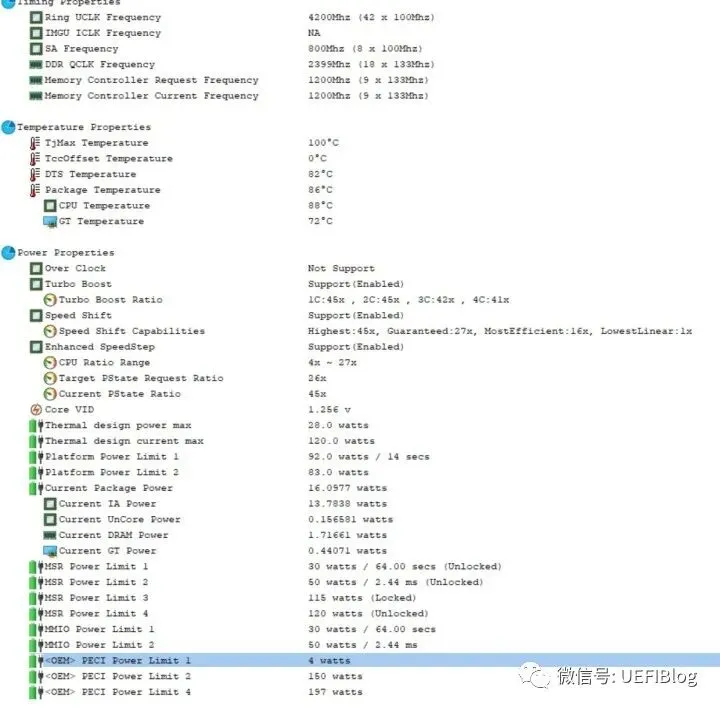

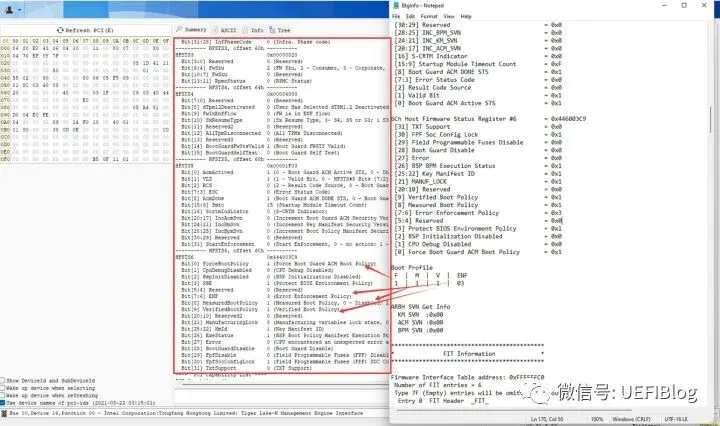

更妙的是，HE从MSR中提取了很多额外的CPU信息，具备部分CPU-Z的信息：
功能十分强大！
PCI配置解析

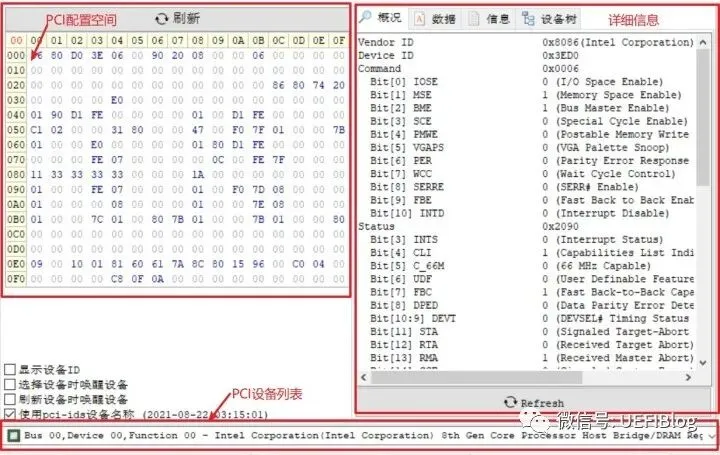

选择左侧的“PCI Space”功能，在扫描过PCI空间后，右边会出现PCI空间信息：
HE有着和RW类似的空间布局：PCI设备列表（可以更改操作的PCI设备对象），PCI配置空间（读取或者修改内容）和详细内容项。

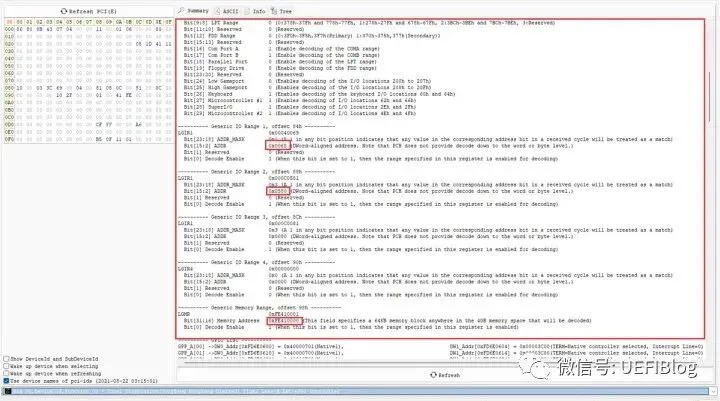

作者FaintSnow作为BIOS工作者，可以接触到最新的硬件，所以HE相比RW可以提供更新和更详细的硬件信息解析：
PCI BAR的地址
硬件寄存器bit的解析
如图中的信息，对BIOSer和硬件工作者非常有用。
USB功能
选择左侧

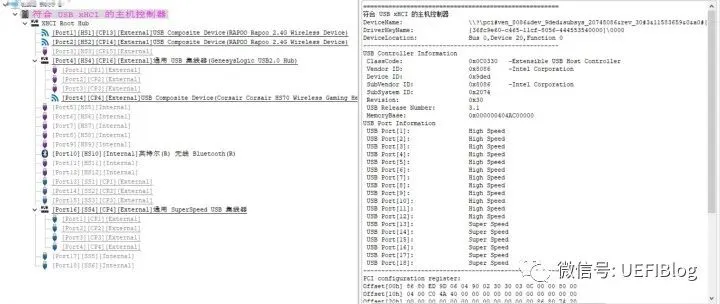

的“USB”，就可以看到USB树的详情：
这个功能可以部分替代USBView功能。注意这个功能，我今后讲用USB调试Windbg的时候会用到。
操作系统信息

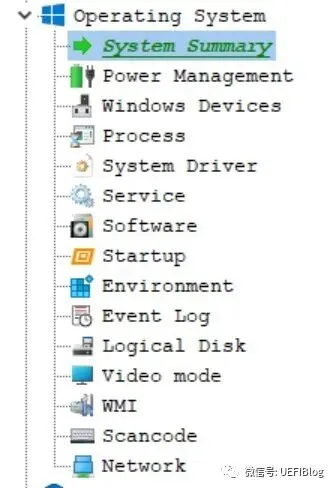

最后介绍一下操作系统信息工具集。在左侧“Operating System”标签下，集成了很多相当实用的工具：
建议大家一个个试一下，有些功能可以替代AIDA的部分功能，而这些是RW不具备的。
结语

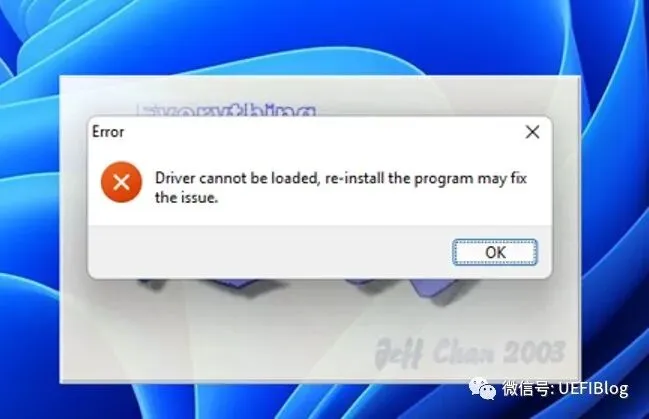

BIOS工程师需要广泛地接触各种硬件，要阅读大量的硬件Spec，有时候要拿着spec和寄存器一个个对。FaintSnow在工作之余，把调试工具做到了这么成熟的程度，真是令人钦佩。HE还有许多功能，这里就不一一列举了。需要特别说明的是，RW最新版在Window 11运行不起来了
而HE可以正常执行。
参考资料
[1] HE 官网: http://hwrw.phpnet.us/
