PLC软件第一个空项目下载

一、实训前置准备

1. 软件

已完成 STEP 7-MicroWIN SMART 完整安装

2. 硬件

西门子 CPU ST30 PLC、DC24V 直流电源、超五类直通网线、电脑（内置网口 / USB 转网口适配器）

3. 接线要求

PLC 接入稳定 DC24V 电源；
初次调试推荐电脑网线直连 PLC 以太网口，不经过交换机，避免网段冲突；
网线两端水晶头完全插紧，无松动。

二、软件界面初始化配置

1. 新建并保存空白项目

操作目的：创建工程文件，保存全部配置与程序
操作步骤：：打开 STEP 7-MicroWIN SMART 软件，默认生成空白工程；点击左上角【文件 – 保存】，自定义项目存储路径与文件名，所有程序、参数配置将保存至该工程文件。

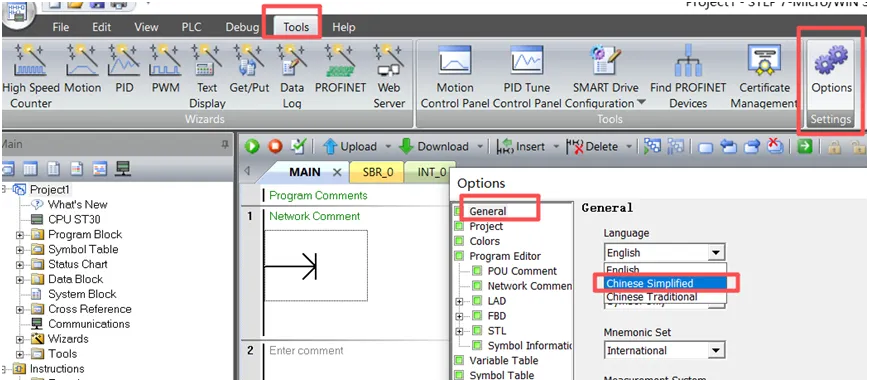

2.切换简体中文界面
操作目的：将英文软件切换为中文操作界面，刚安装好的软件是英文的，看着很别扭，我们把它设置成中文
操作步骤：顶部菜单栏，点击进入Tools/Options/General/Language,选第2项ChineseSimplified简体中文，确认后重启软件生效；

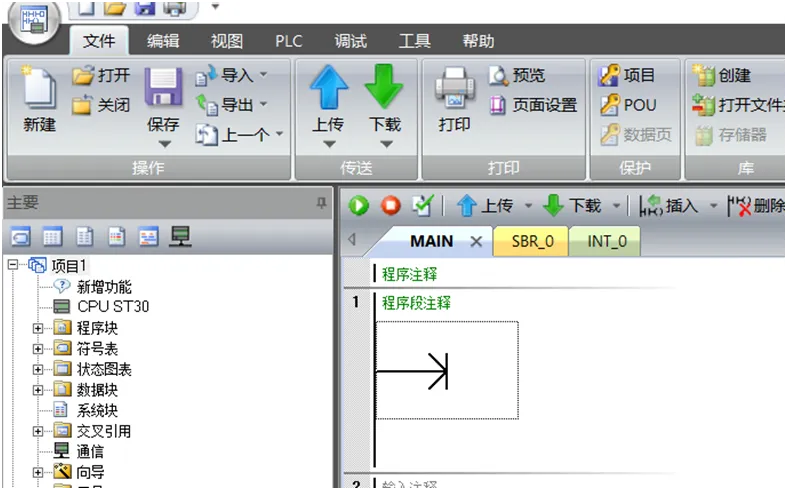

切换成中文界面就是这个样子

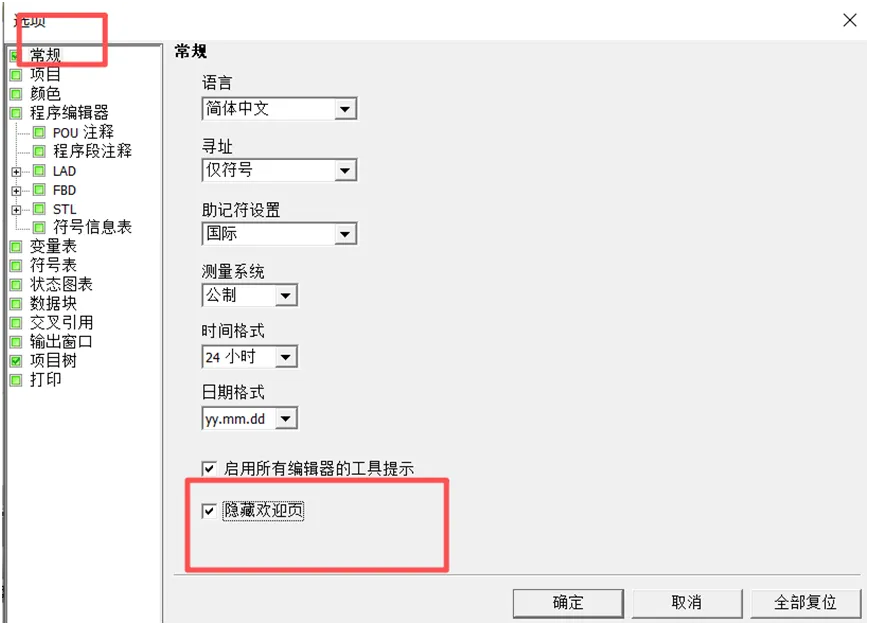

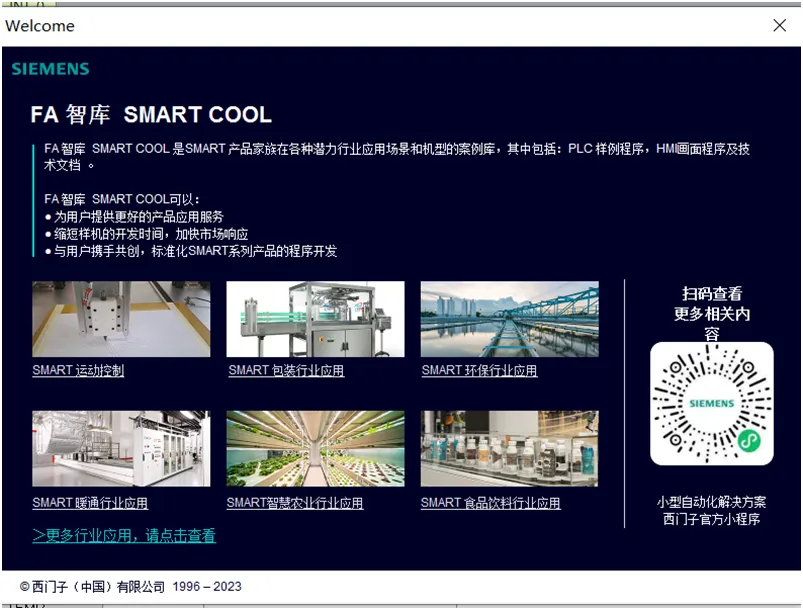

3. 永久关闭开机欢迎页
操作目的：取消软件启动自动弹出的欢迎界面，提升操作效率，每次打开还需要关闭，影响我们学习的速度。
操作步骤：【工具】→【选项】→【常规】，勾选页面底部「隐藏欢迎页」，确定保存。

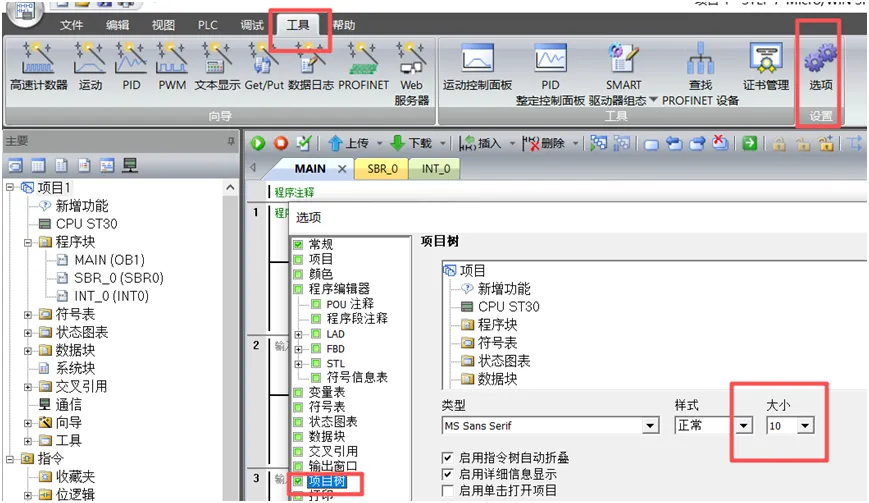

4.调整项目树字体大小
操作目的：放大左侧项目树文字，提升可读性
操作步骤：【工具】→【选项】→左侧列表选中「项目树」，右侧样式栏修改字号数值，按需调整。

三、空白项目下载通讯实操

      先什么也不写，我们下载一个空项目测试一下，第一讲下载介绍中，可能有伙伴没看懂，我们再仔细描述一下

3.1通讯基础原理：IP网段匹配规则

     电脑网卡IP与PLC硬件IP必须处于同一网段，子网掩码统一为255.255.255.0，即IP前 3 段数字完全一致，仅最后一段不同。
举例：
PLC IP：192.168.2.1 →电脑 IP 可设 192.168.2.3/192.168.2.4
PLC IP：192.168.3.45 →电脑 IP 可设 192.168.3.3/192.168.3.4
重点提示
  1. 通讯窗口左上角务必选中当前使用网卡（USB转网口 / 本机以太网），选错网卡无法搜索 PLC；
  2. 所有下载操作前，必须点击软件「编译」，无报错才可执行下载。

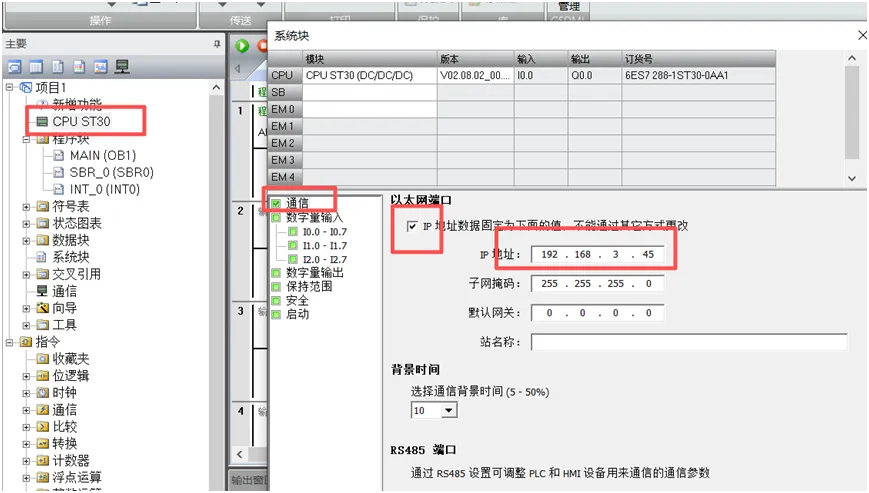

3.2 固定项目系统块 IP（程序目标 IP）

操作目的：设定 PLC 下载后的固定 IP 为 192.168.3.45，下载后永久固化至 PLC 硬件内部

操作步骤：
  1. 左侧项目树展开【CPU ST30】→【通信】；
  2. 勾选「IP 地址数据固定为下面的值，不能通过其它方式更改」；
  3. IP地址填写192.168.3.45，子网掩码默认 255.255.255.0，确定保存
    ⚠️风险提示：勾选固定IP后，无法通过PLC本体面板修改以太网地址，仅能通过项目下载修改。

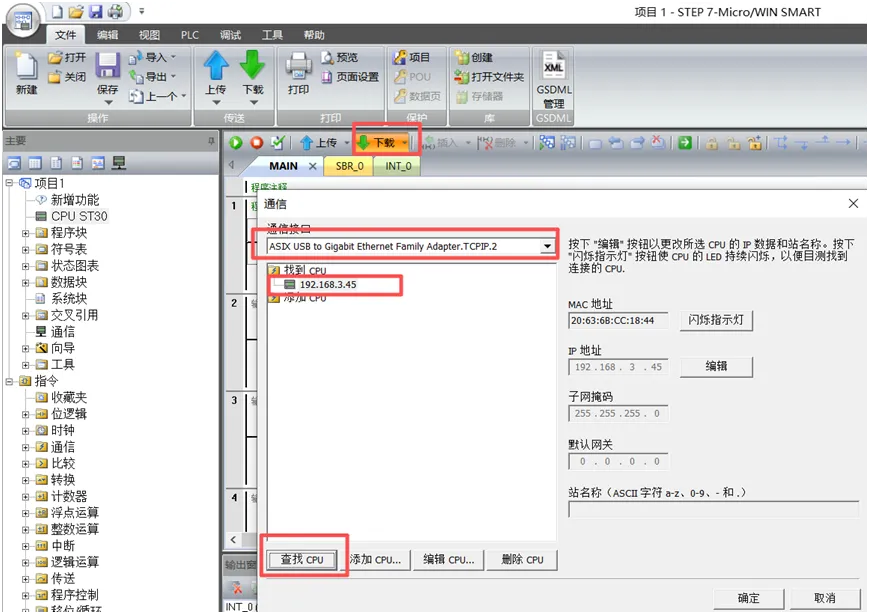

3.3查找PLC硬件本机IP

操作目的：扫描局域网，读取PLC硬件现有的IP地址

操作步骤：
  1. 确认 PLC 供电、网线连接正常；

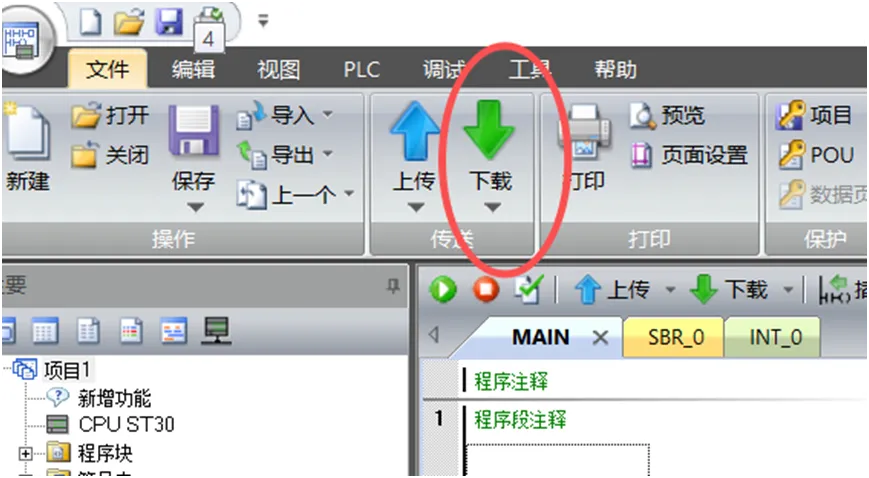

  2. 软件顶部【传送】栏点击【下载】按钮，弹出通讯窗口；

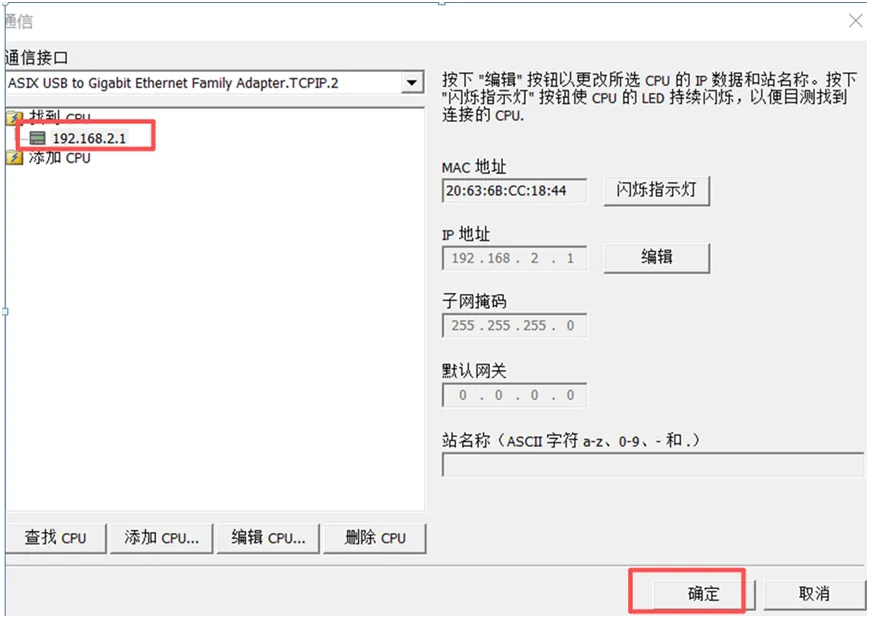

  3. 点击【查找 CPU】，软件扫描局域网内所有 SMART PLC，显示硬件当前 IP。

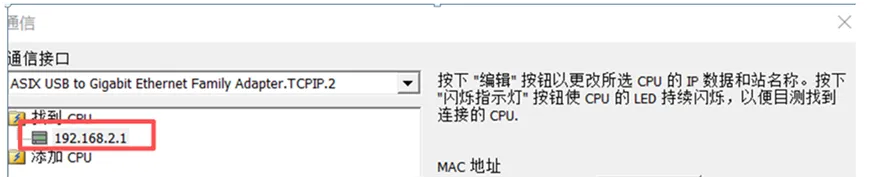

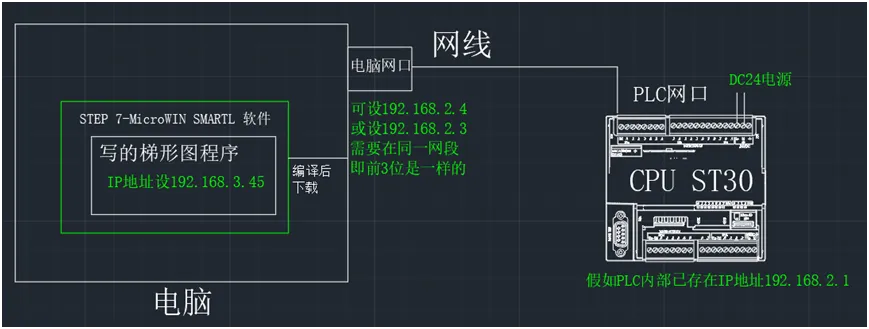

场景 1：扫描到 PLC 原有 IP=192.168.2.1

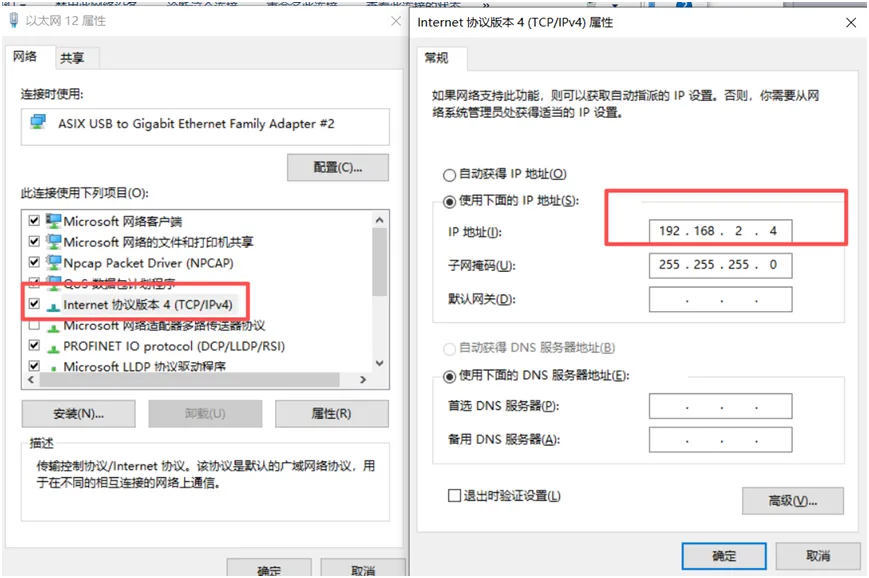

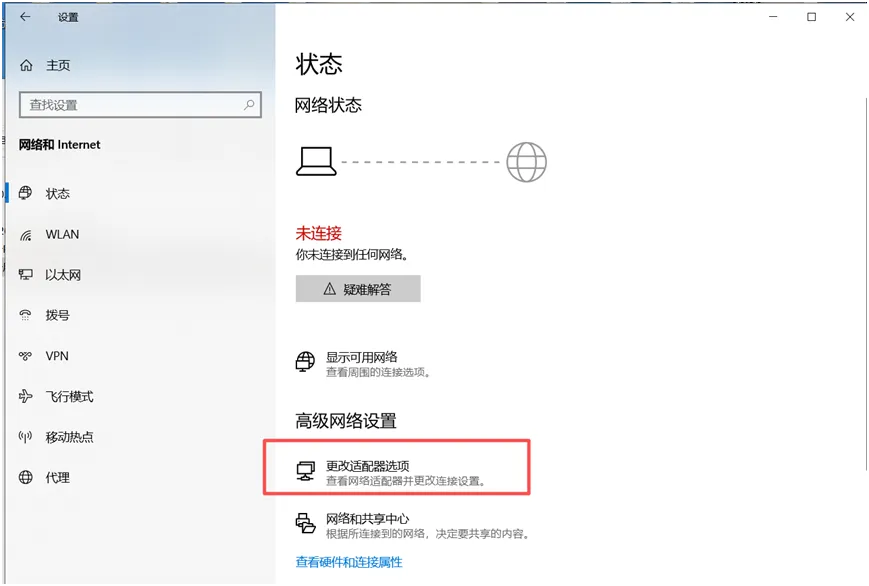

  1. 修改电脑网卡 IPv4 参数：设置 IP 192.168.2.4，子网掩码 255.255.255.0；
  2. 通讯窗口选中扫描到的 CPU（192.168.2.1），点击确定；

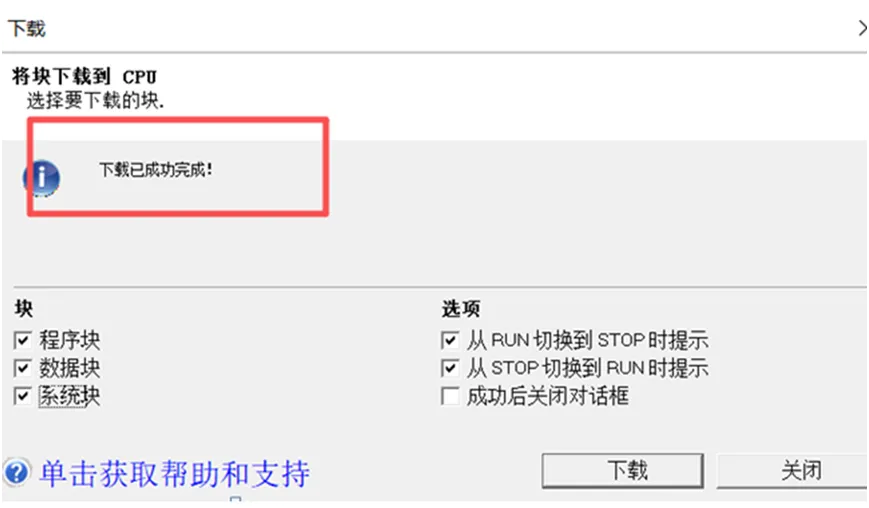

  3. 点击【下载】，勾选程序块、数据块、系统块，执行下载；
  4. 下载完成后，PLC 本机 IP 已更新为项目设置的 192.168.3.45；

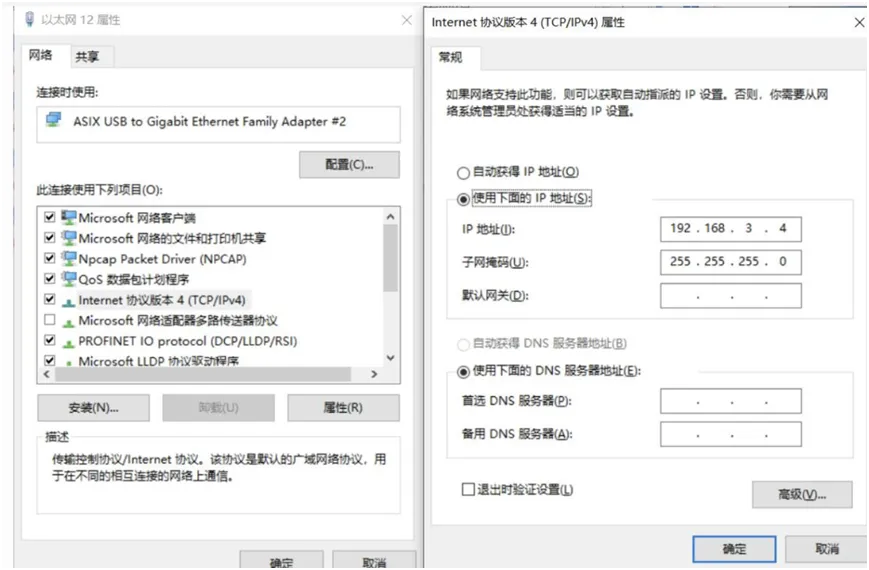

  5. 重新修改电脑网卡 IP 为192.168.3.4，后续调试、上传下载无需重复修改。

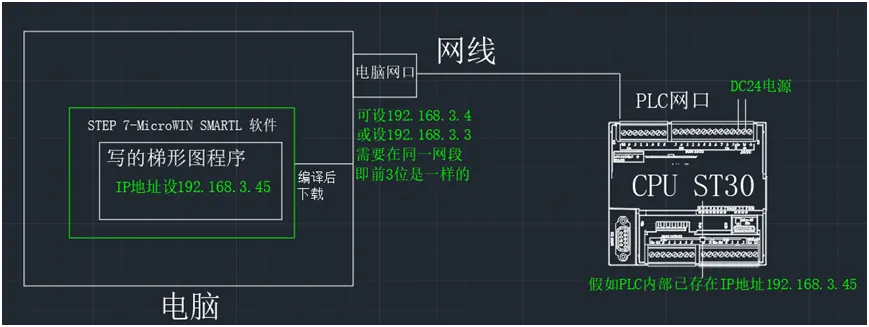

场景 2：扫描到 PLC 原有IP=192.168.3.45。
  1. 直接将电脑网卡 IP 设置为192.168.3.4，网段匹配；
  2. 通讯窗口选中对应 CPU，确认后直接下载空白项目；
  3. 下载完成后无需修改电脑 IP，可直接进行后续程序调试。

3.4 下载失败故障排查

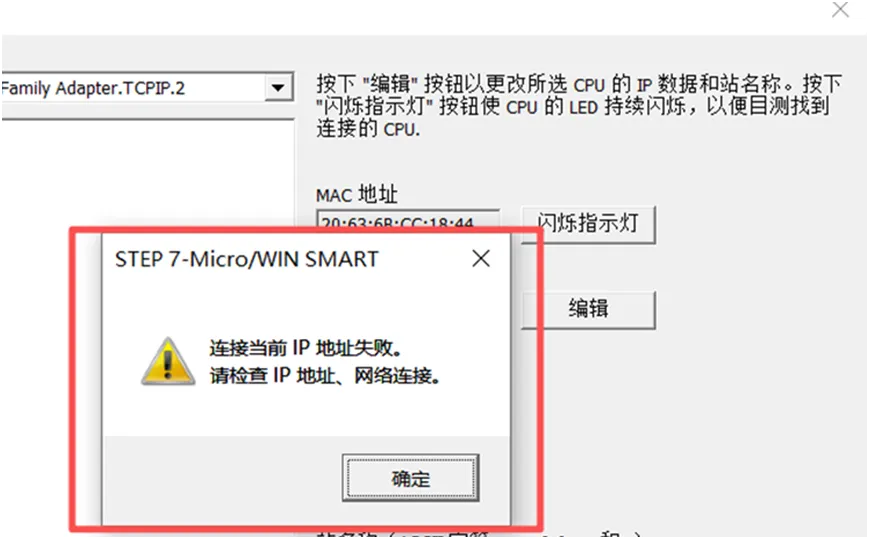

弹窗报错：连接当前IP地址失败，请检查IP地址、网络连接
按优先级依次排查：

1.硬件网络层

网线两端插紧、无破损；确认网卡选择正确；USB 转网口驱动正常安装；不使用损坏 / 非标网线。

2.IP 配置层

电脑与 PLC 前 3 段 IP 一致，子网掩码统一 255.255.255.0；关闭电脑防火墙、杀毒软件拦截。

3.PLC 硬件层

PLC DC24V 供电正常，RUN 指示灯无红色故障报警；PLC 无硬件报错。

4.软件操作层

下载前点击【编译】，消除全部语法报错；通讯窗口选中正确 PLC 设备。

四、空白项目下载实训意义

  1. 清空 PLC 内部原有程序、数据；
  2. 将 PLC 硬件以太网 IP 固化为项目设定的 192.168.3.45；
  3. 验证电脑与 PLC 以太网通讯链路是否正常，为后续编写梯形图、在线监控做基础测试。

五、实训能力总结

完成本实训代表 PLC 以太网通讯基础调试全部掌握，可独立完成以下操作
  1. 软件界面汉化、隐藏欢迎页、调整字体等个性化配置；
  2. 理解 IP 网段通讯规则，自主修改电脑网卡 IP；
  3. 扫描局域网 PLC 设备，固化 PLC 网口标准 IP；
  4. 完整下载空白工程，排查绝大多数基础通讯故障。通讯链路调试完成后，即可正式编写梯形图控制程序
  5. 如果已经下载成功了，那么恭喜你！你已经打通了任督二脉，后续只需要练习内功写程序了。
