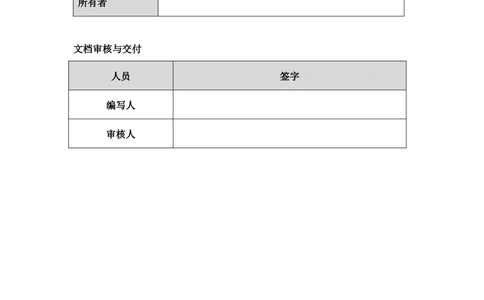

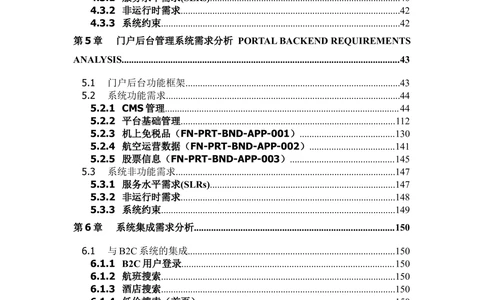

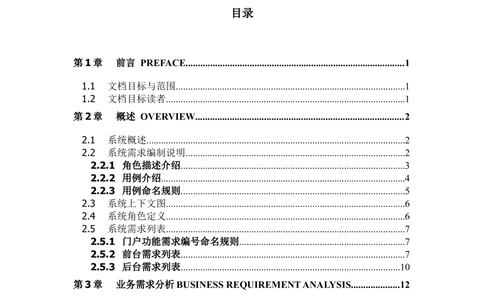

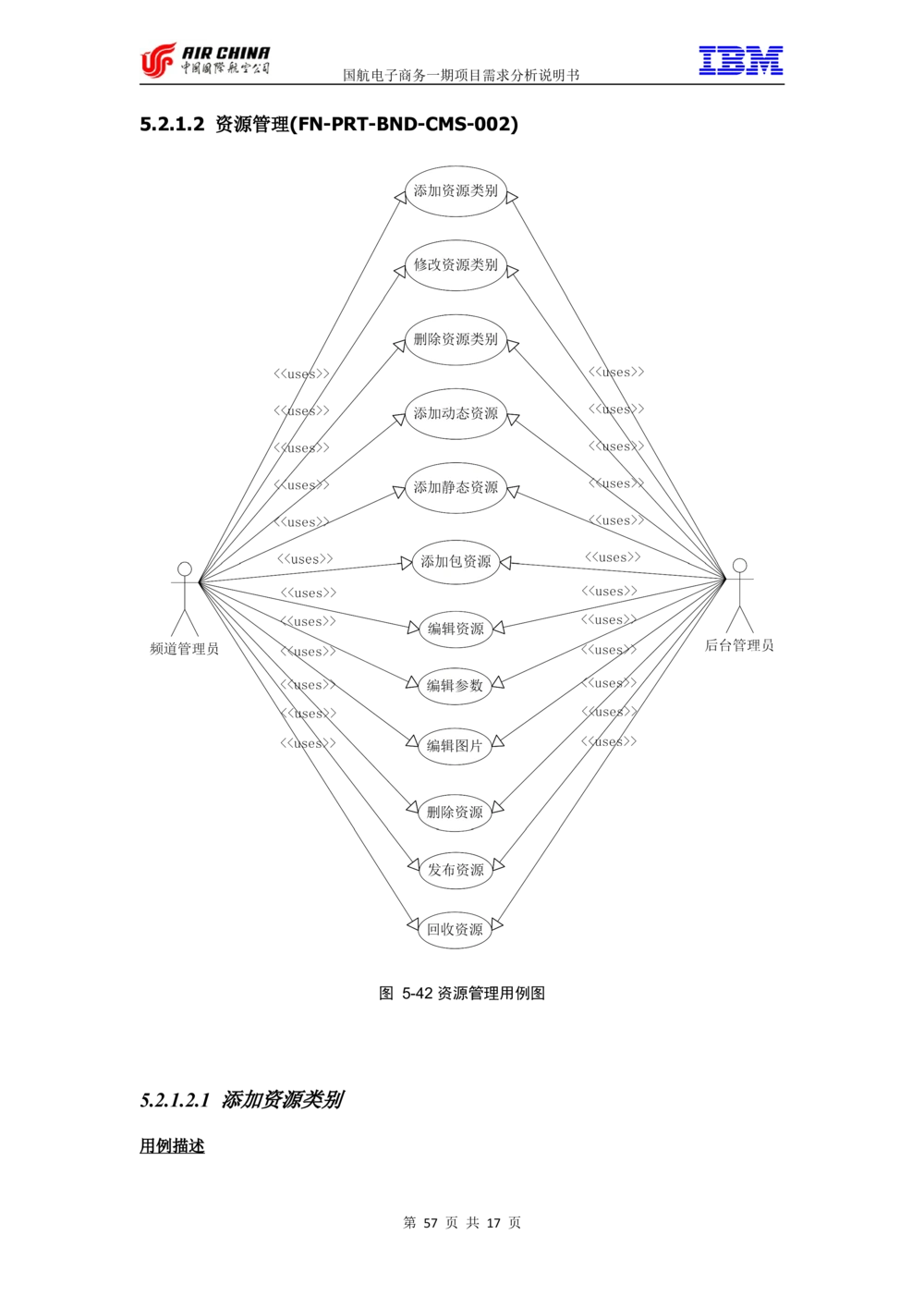

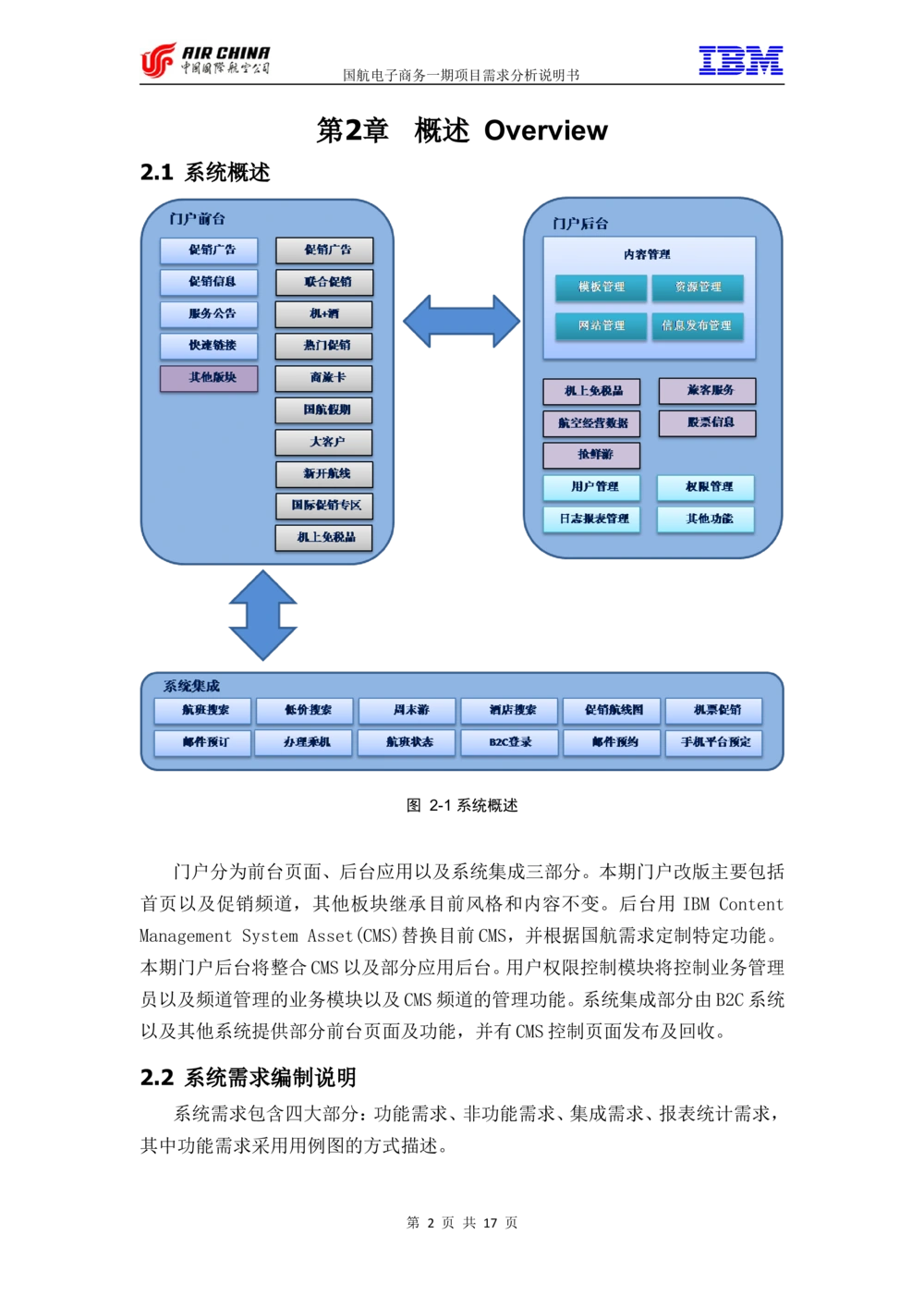

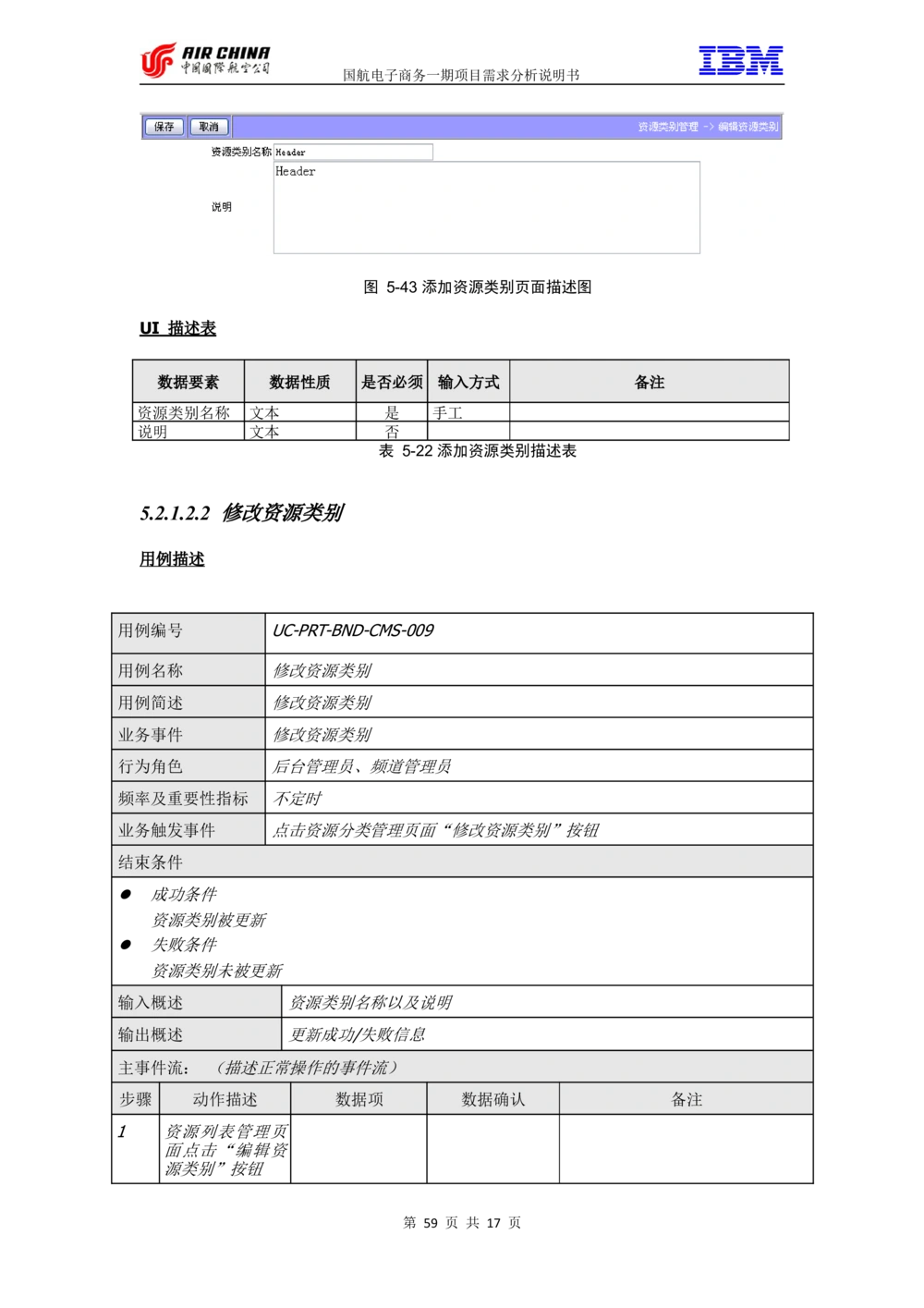

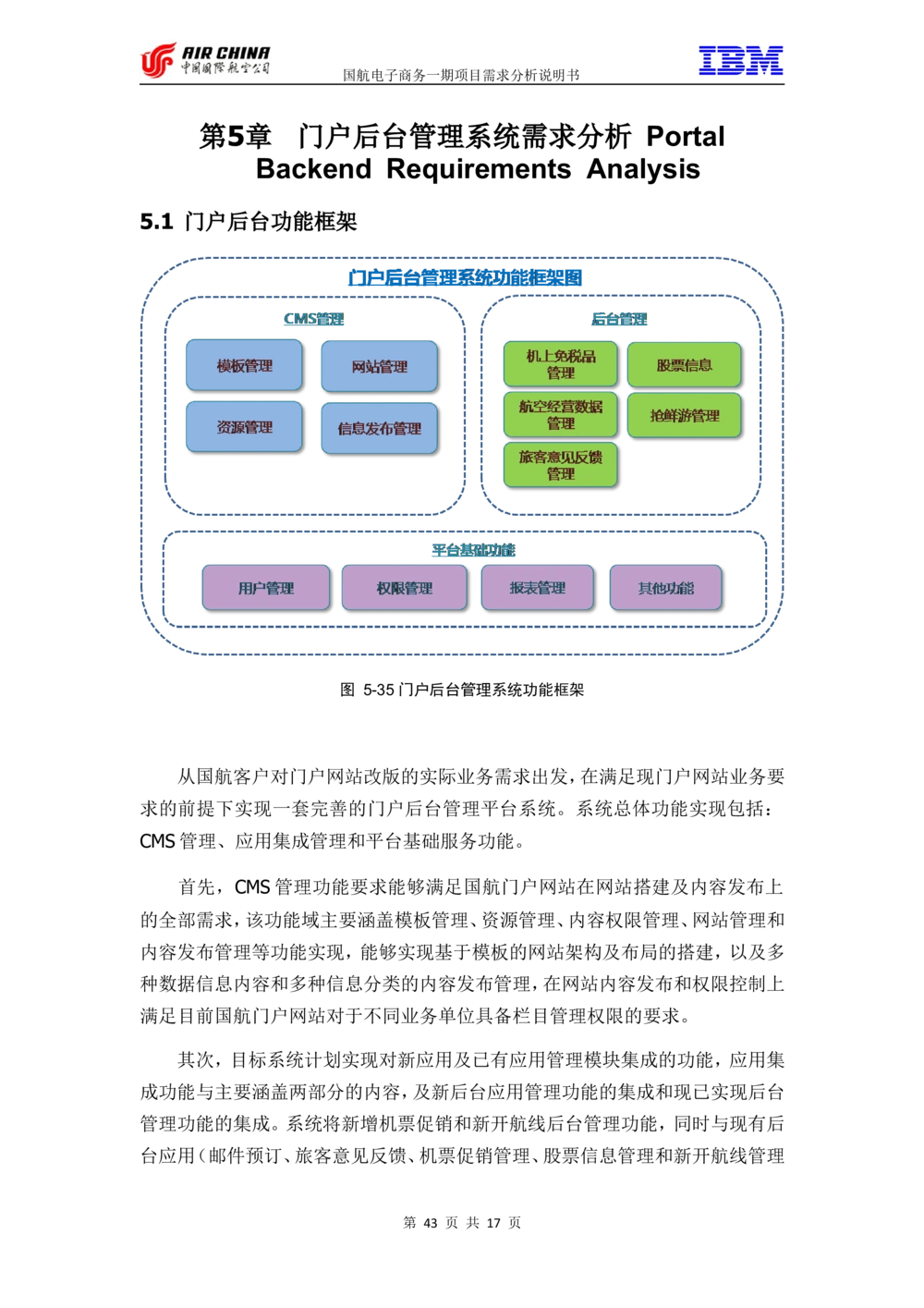

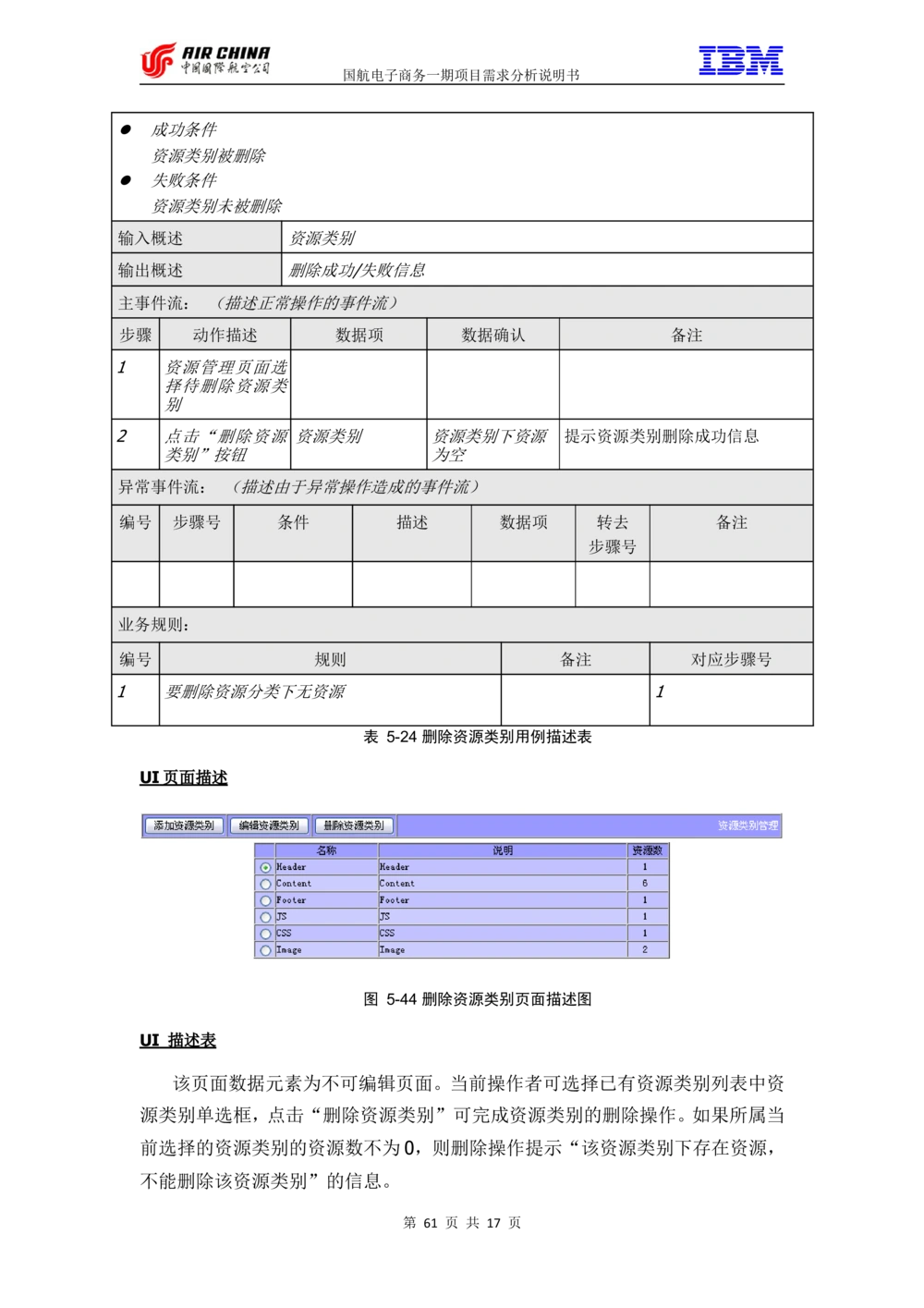

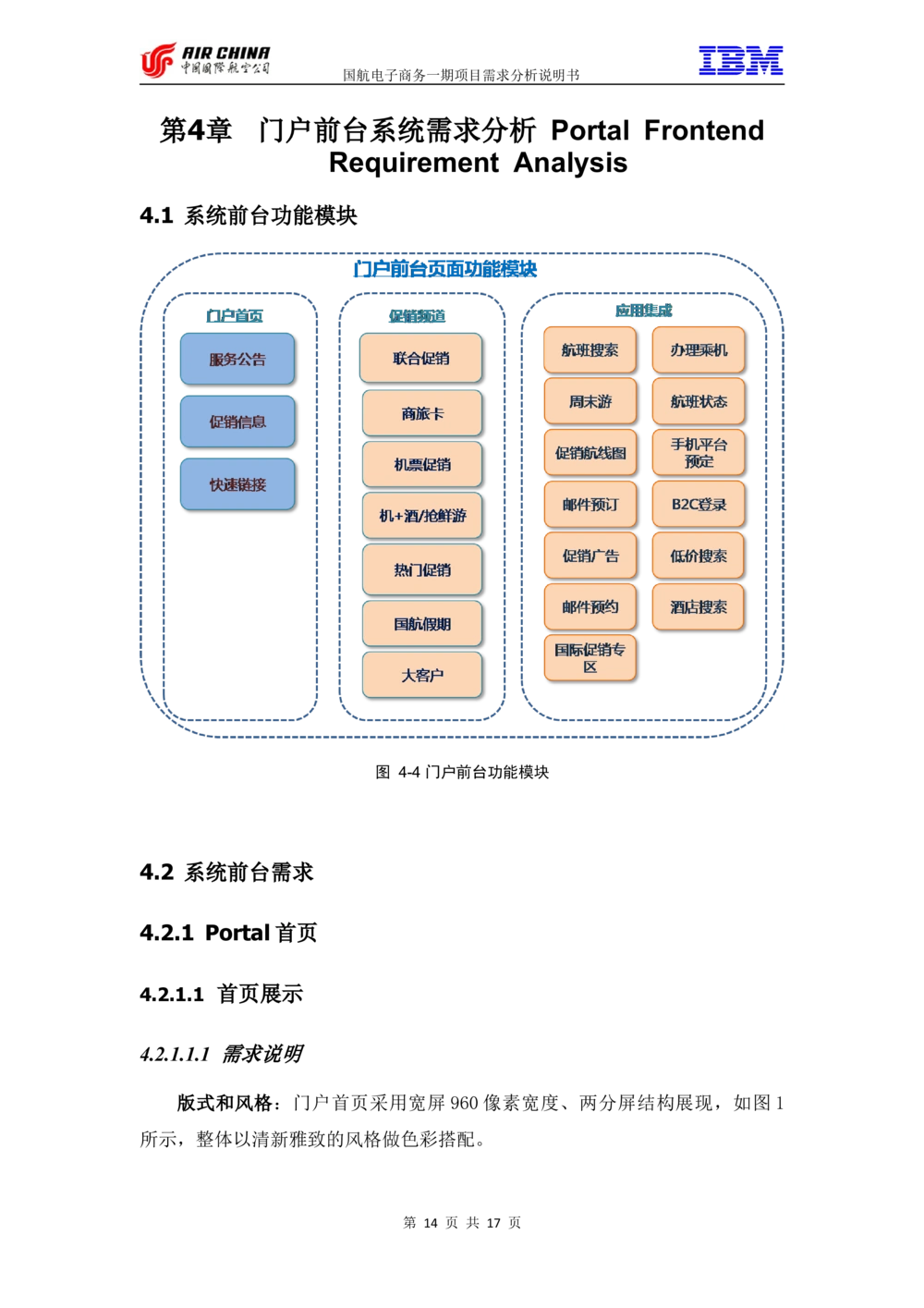

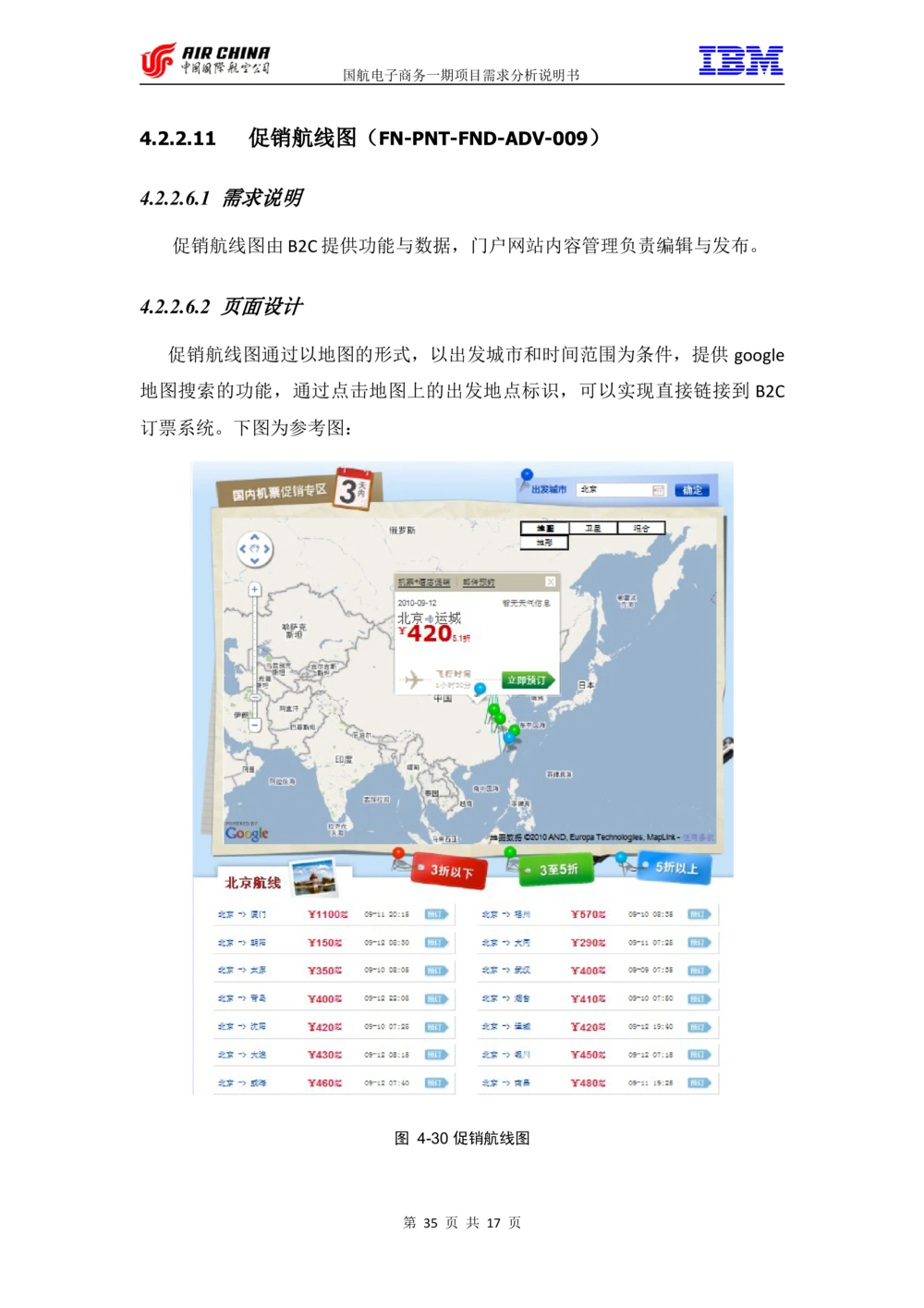

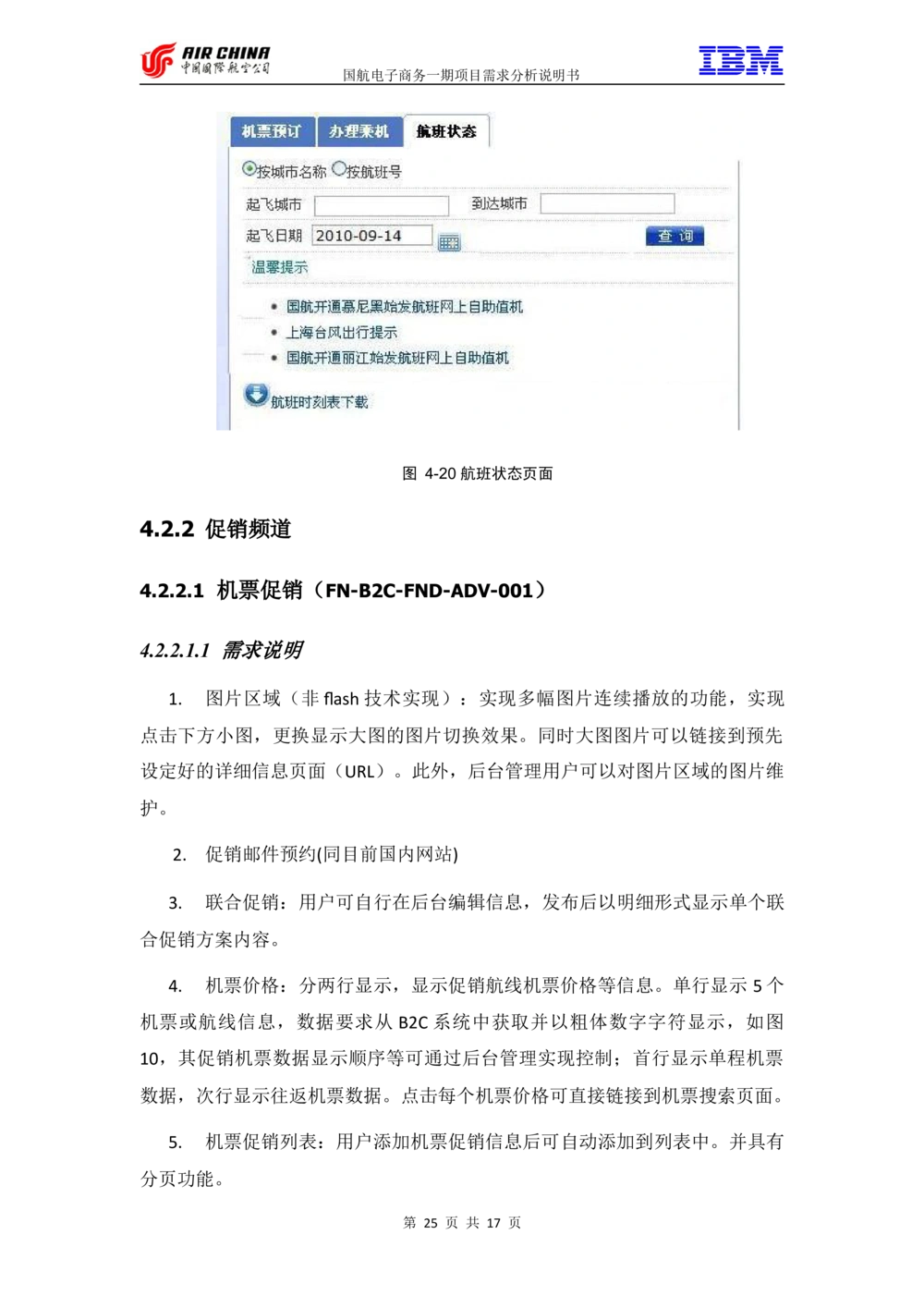

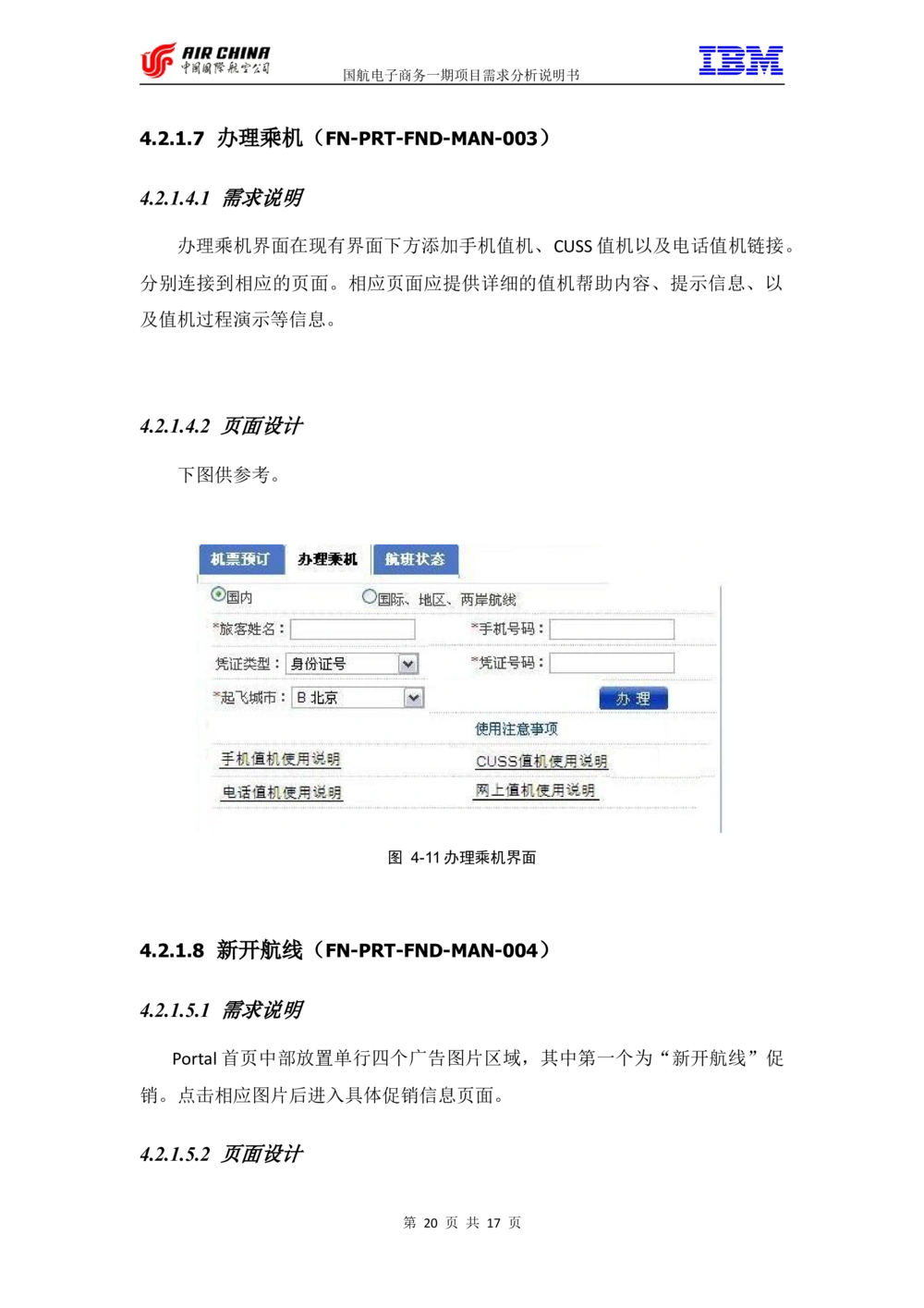

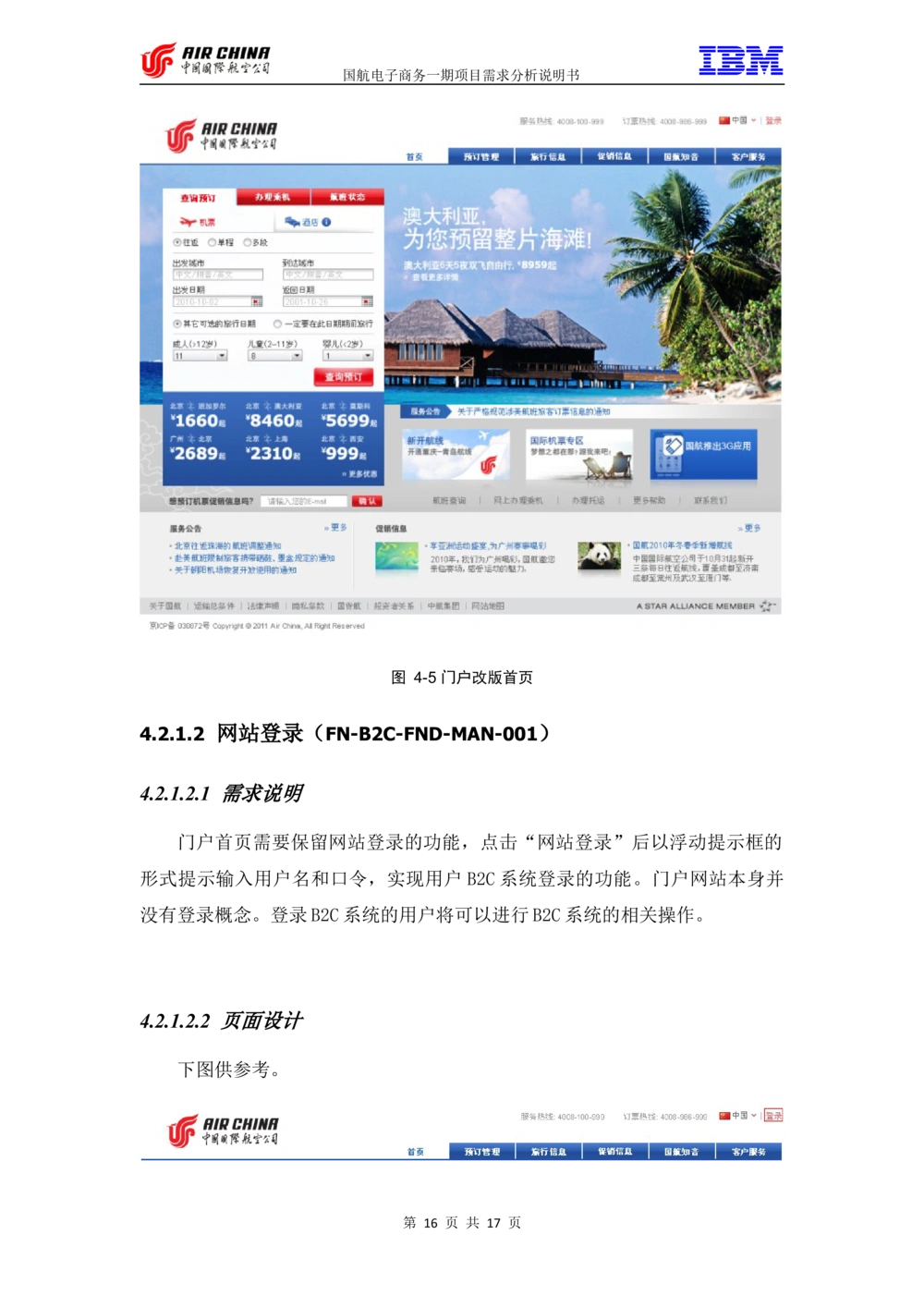

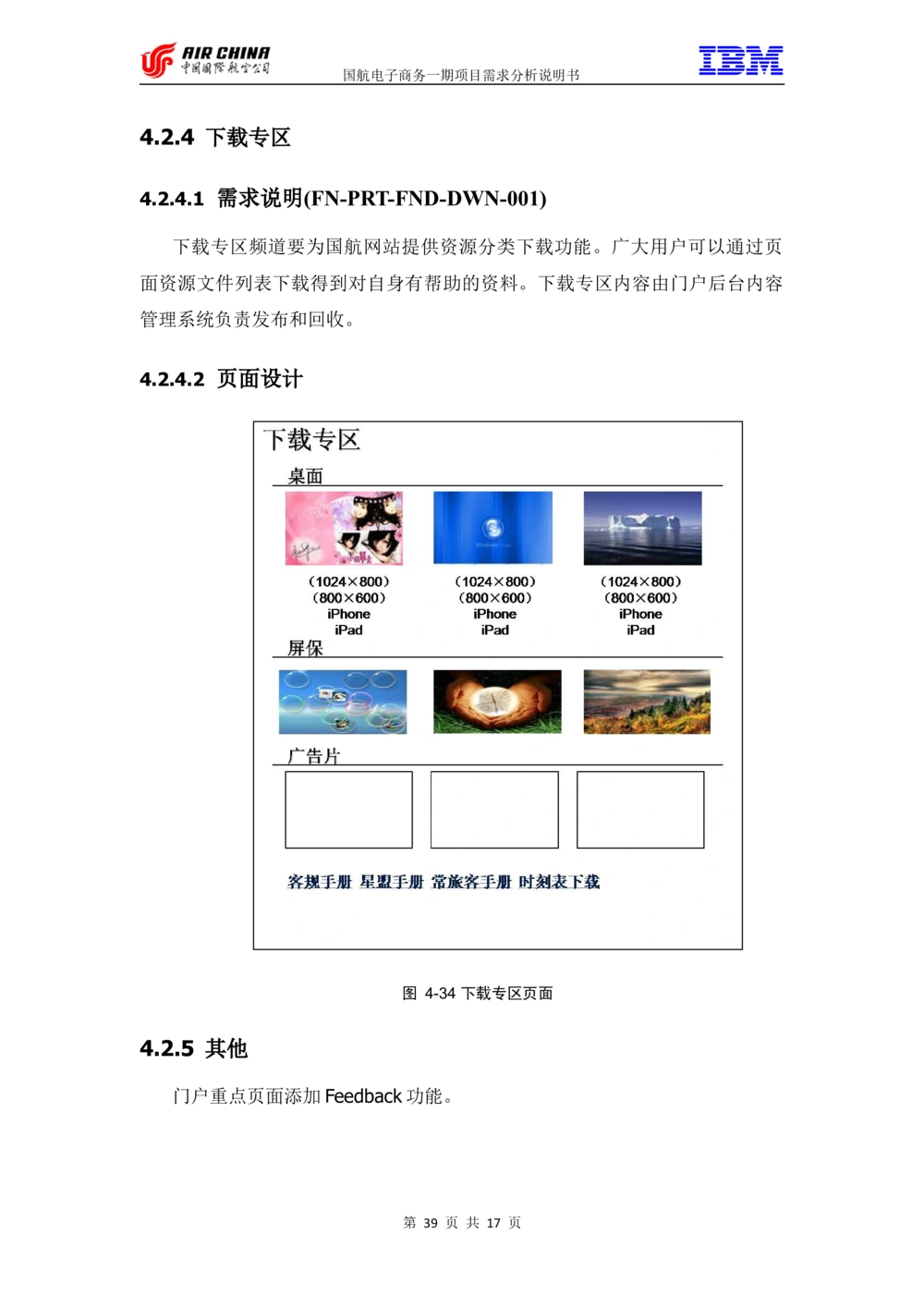

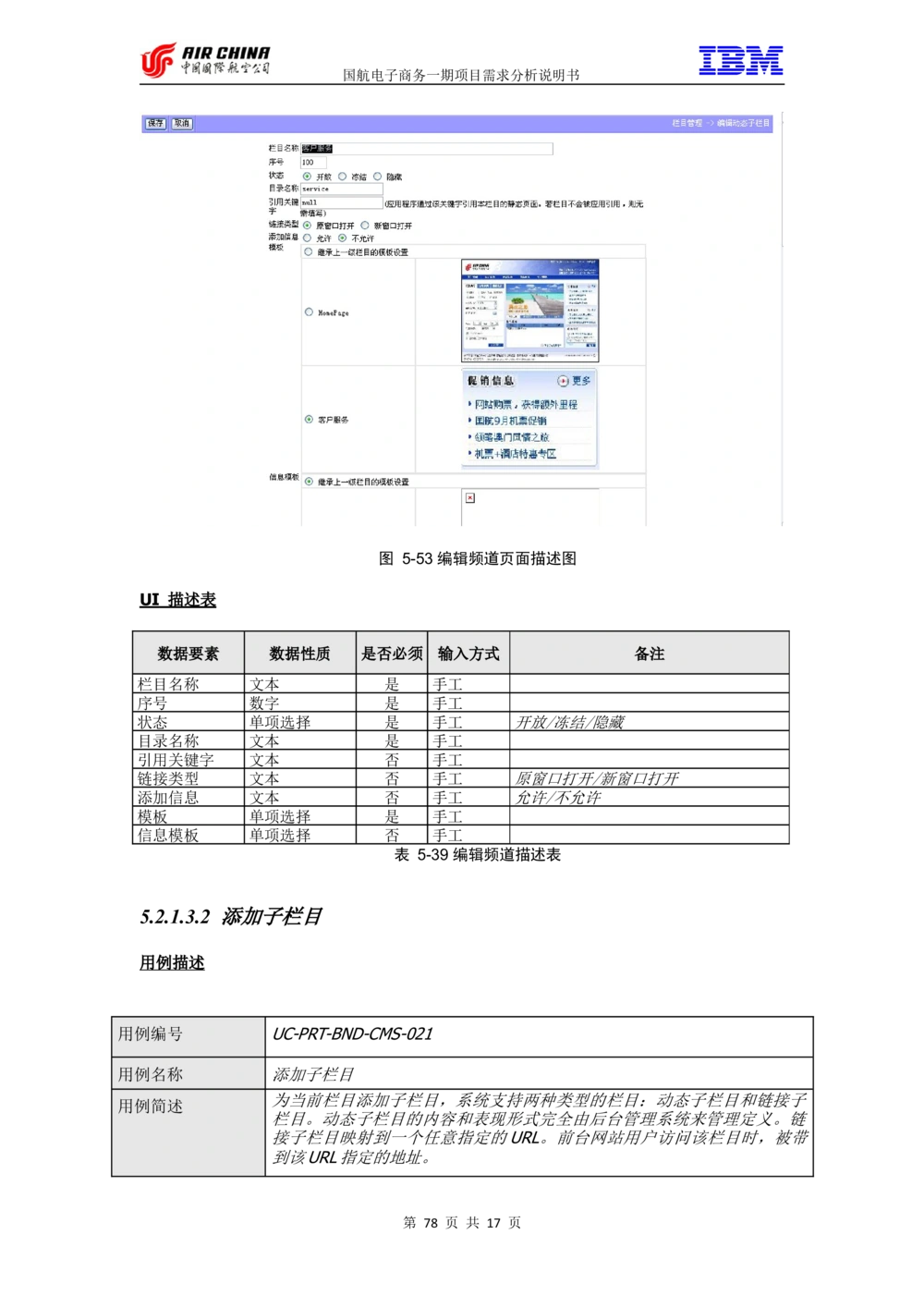

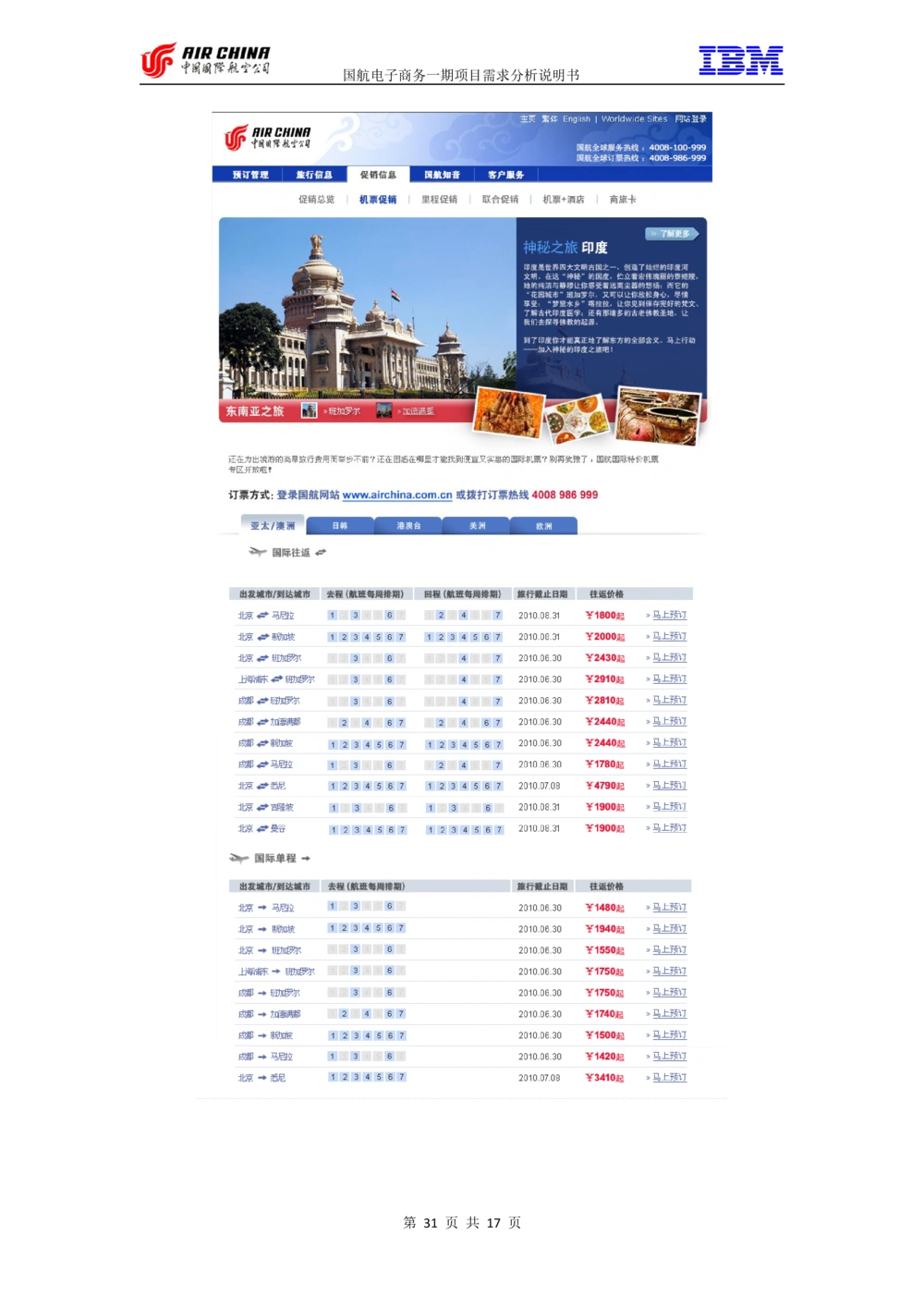

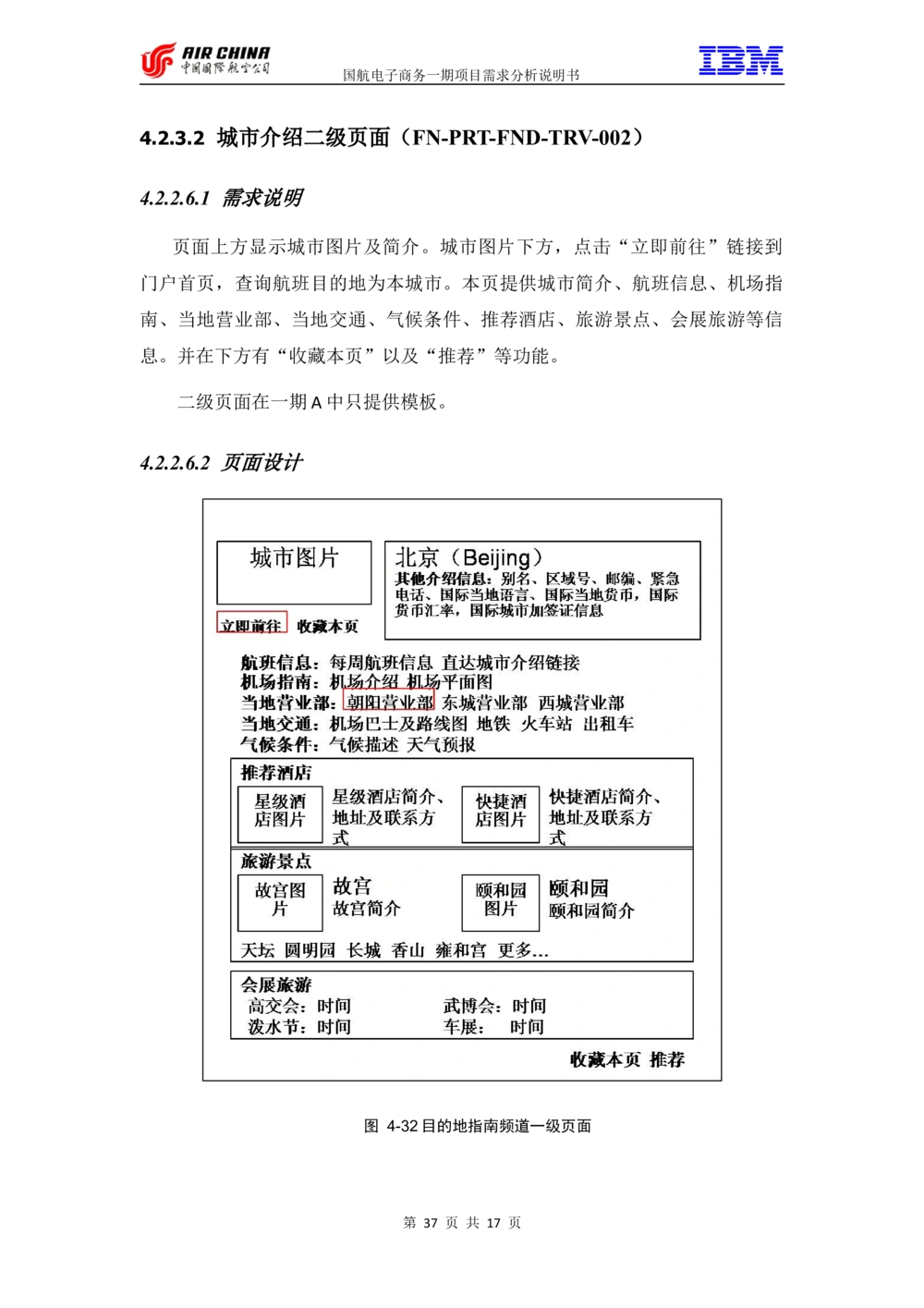

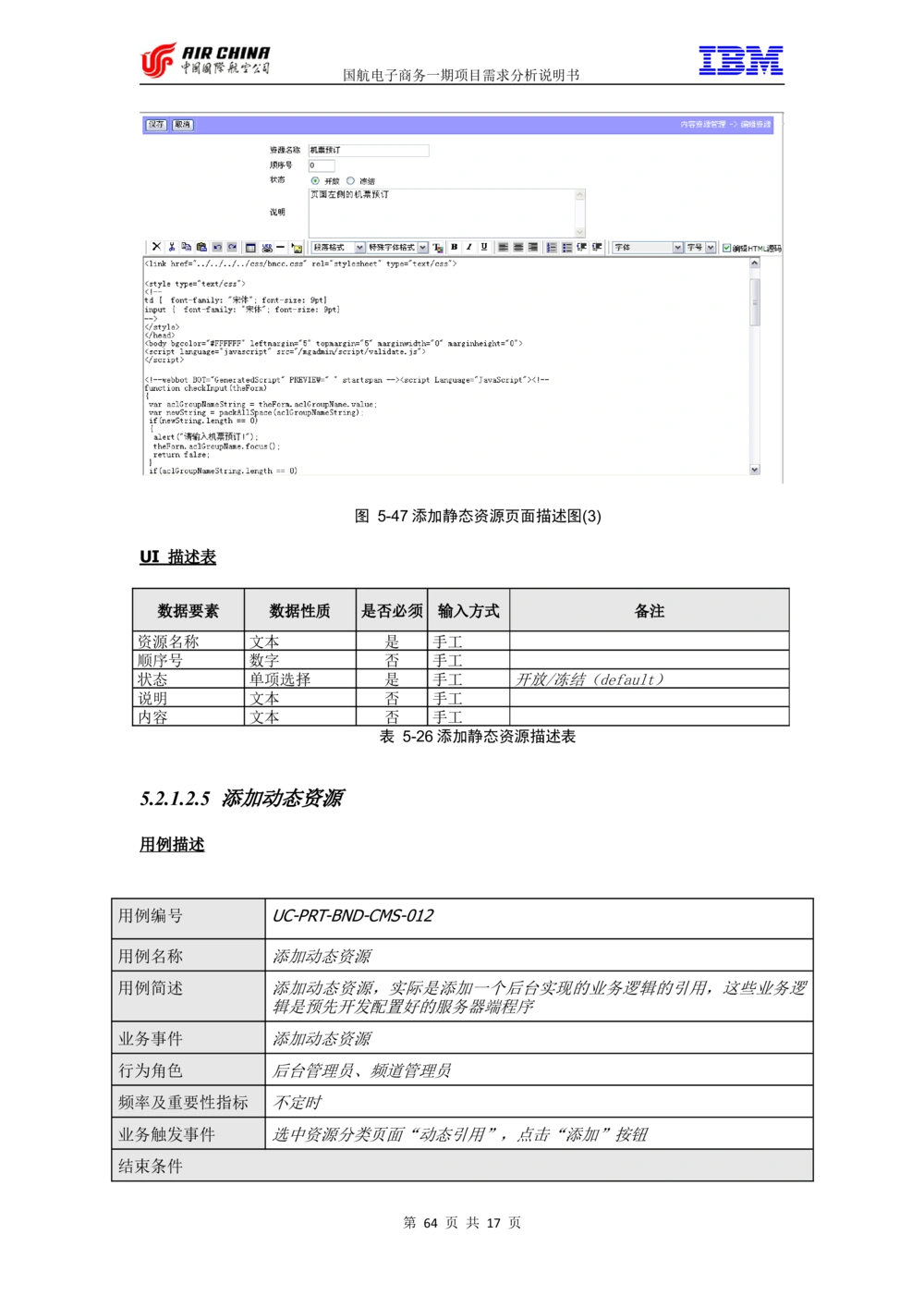

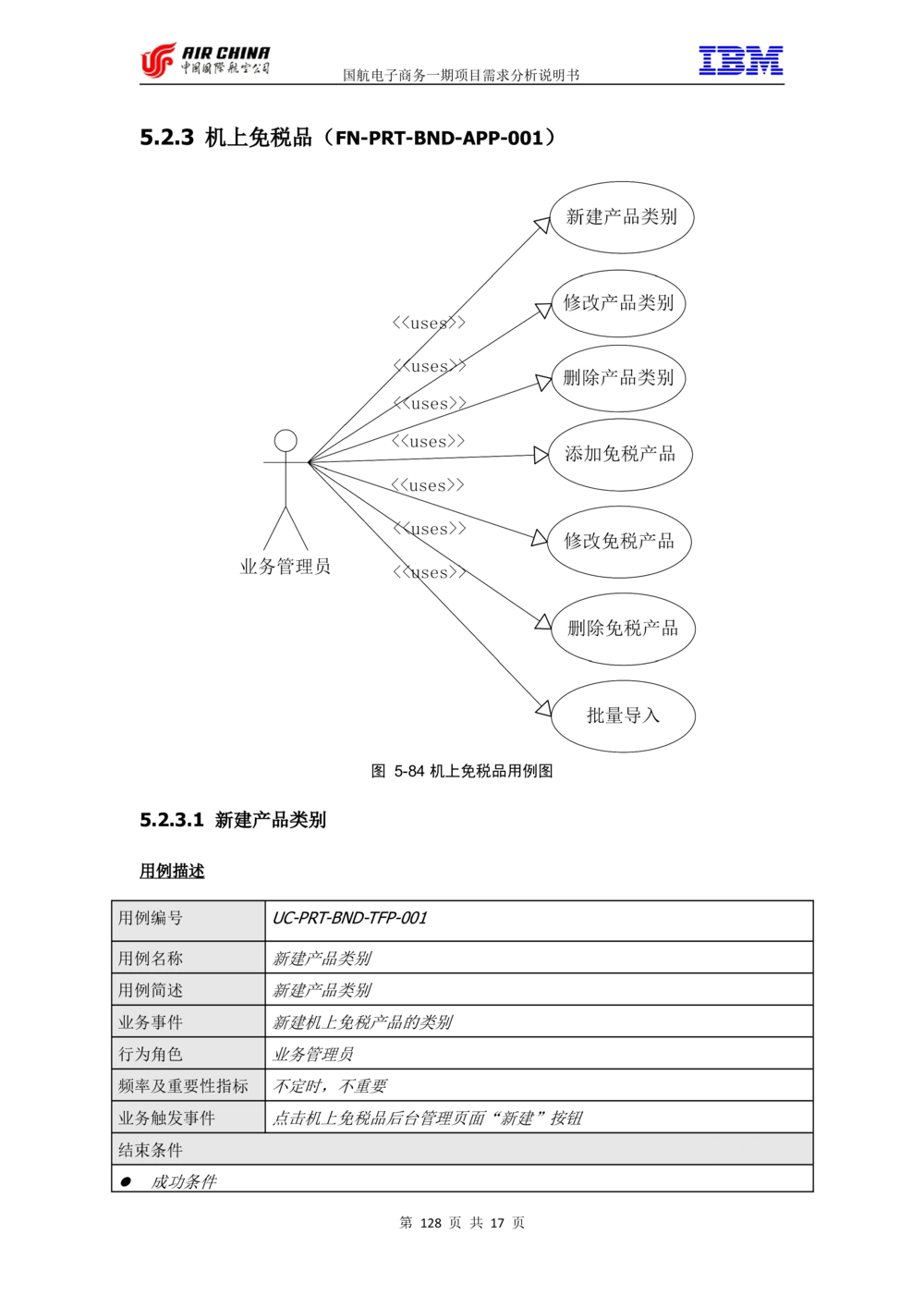

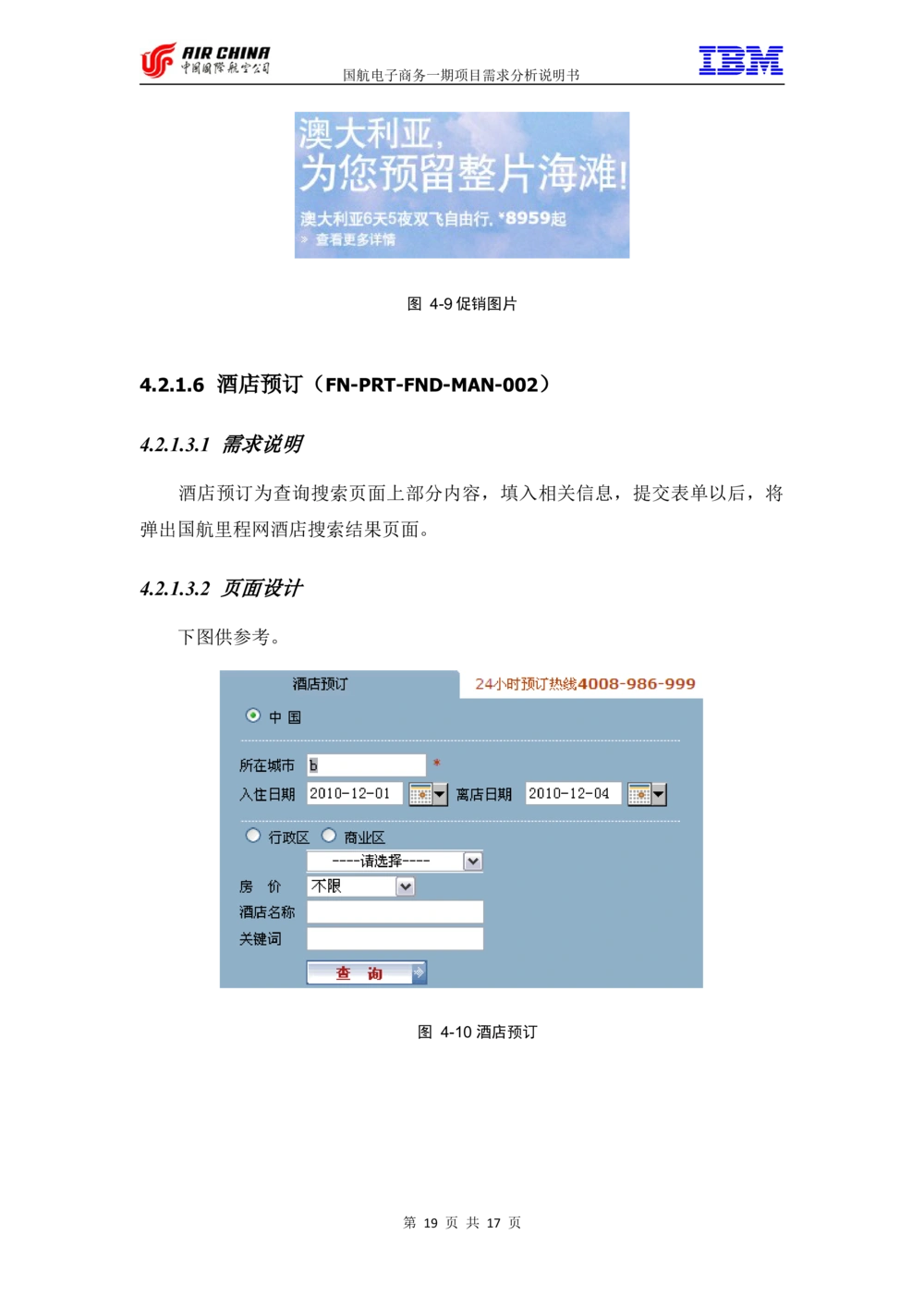

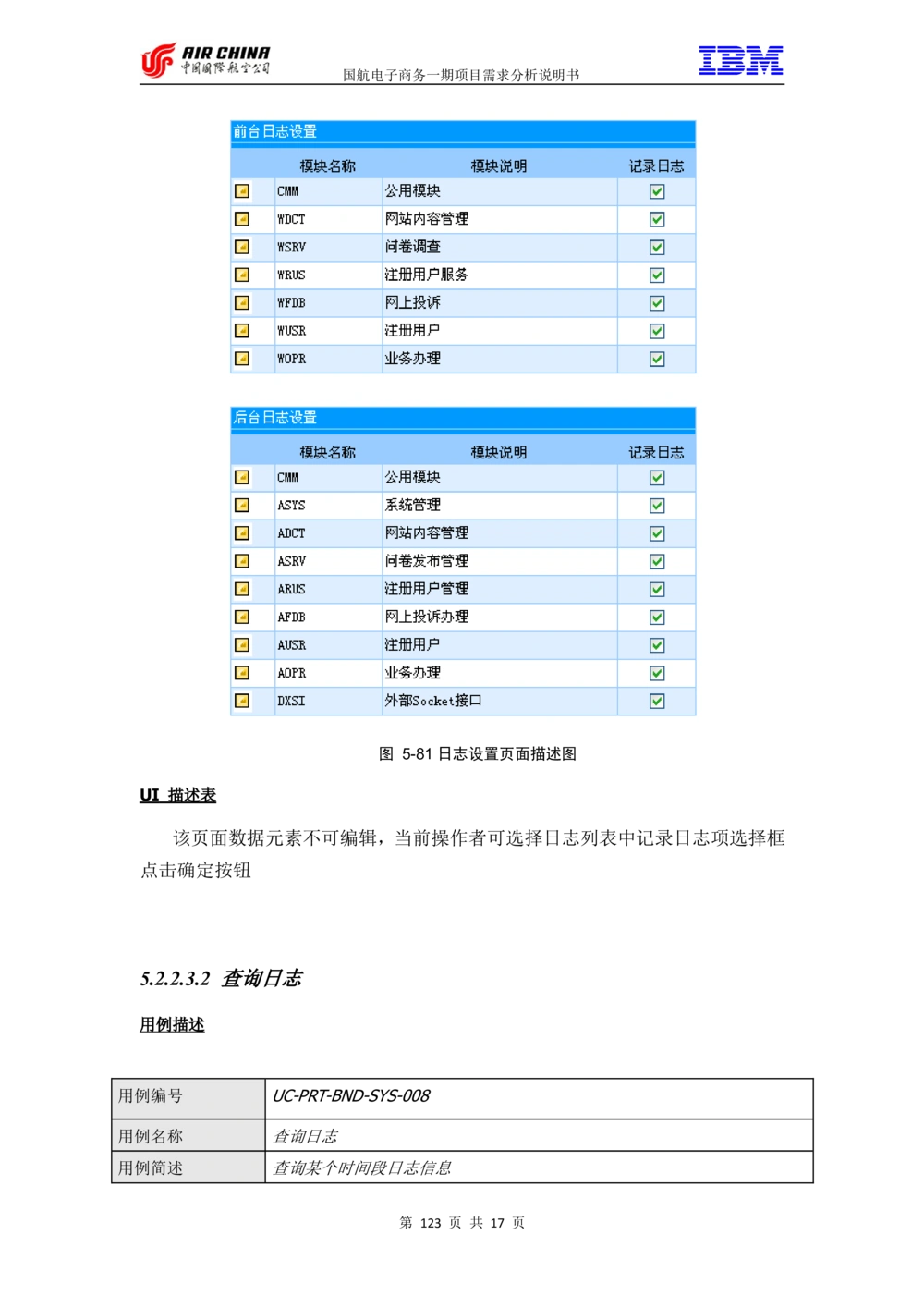

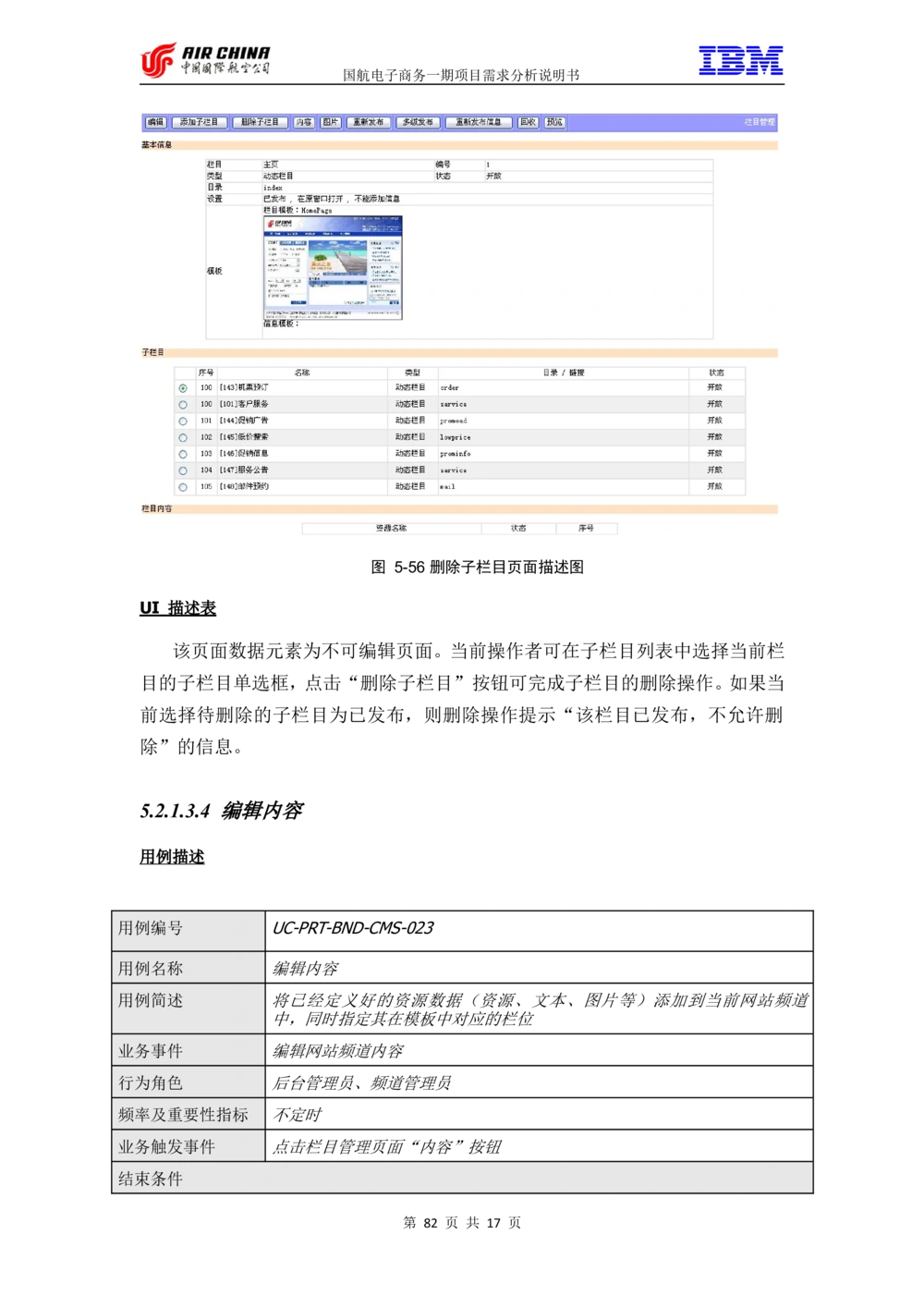

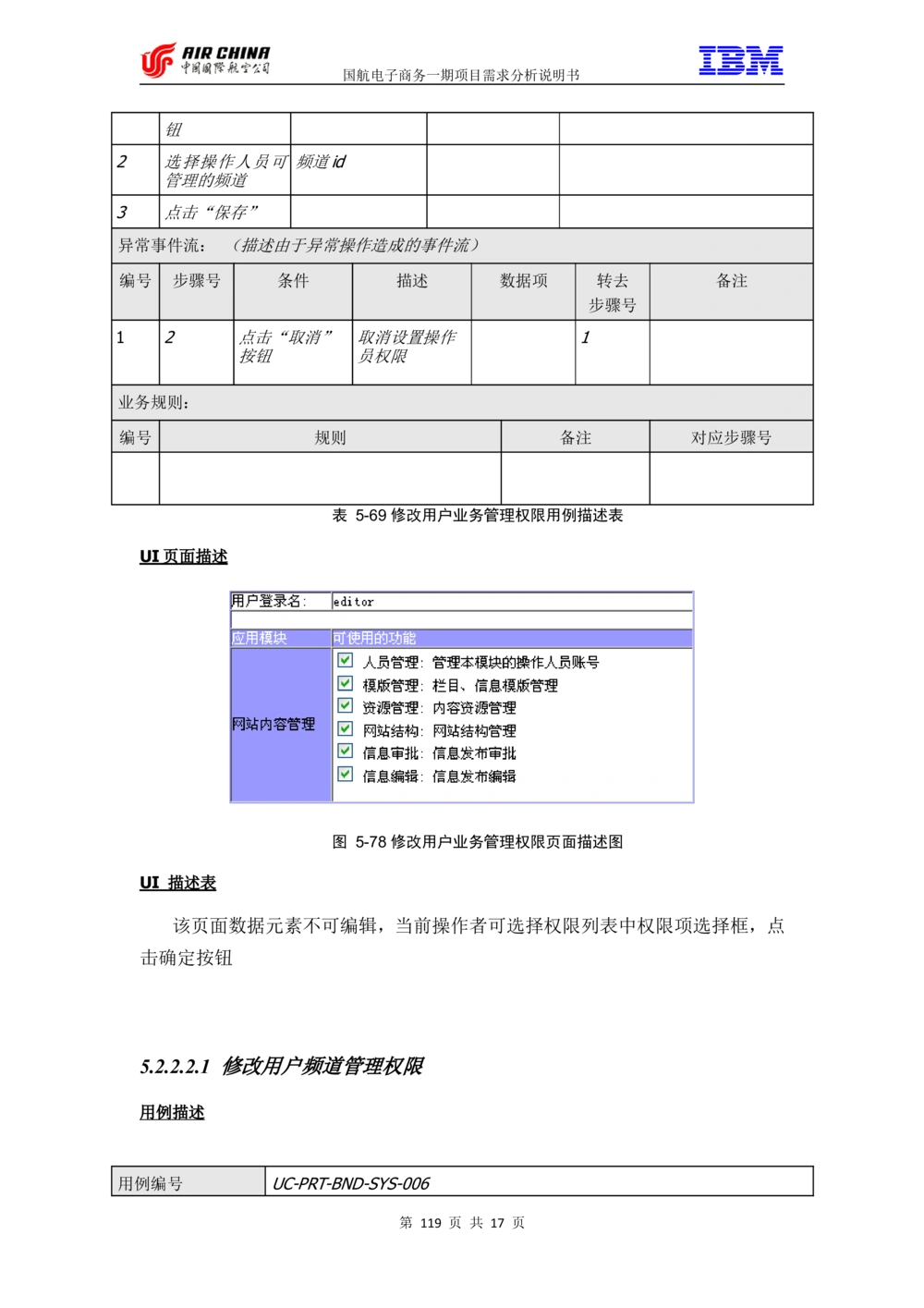

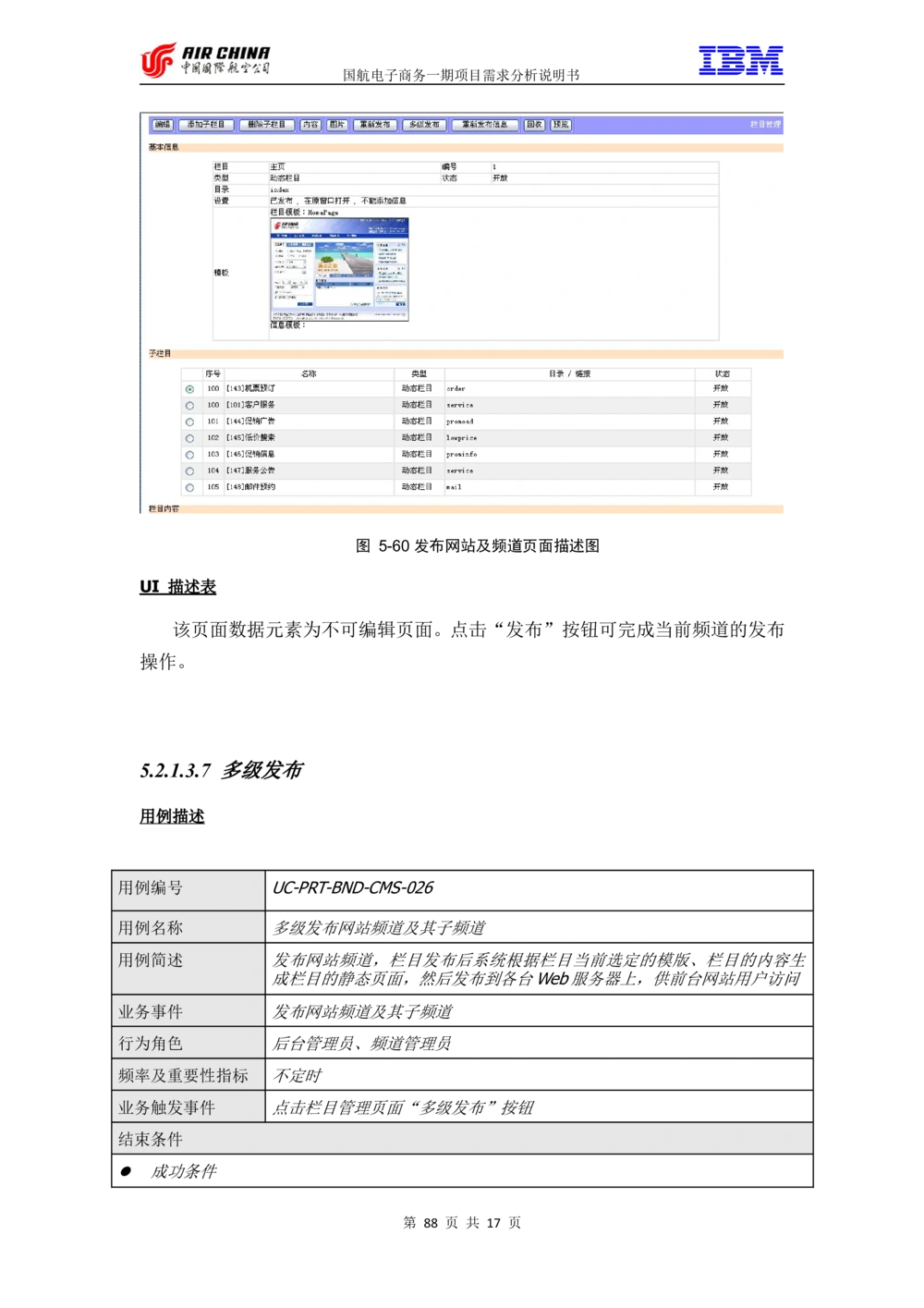

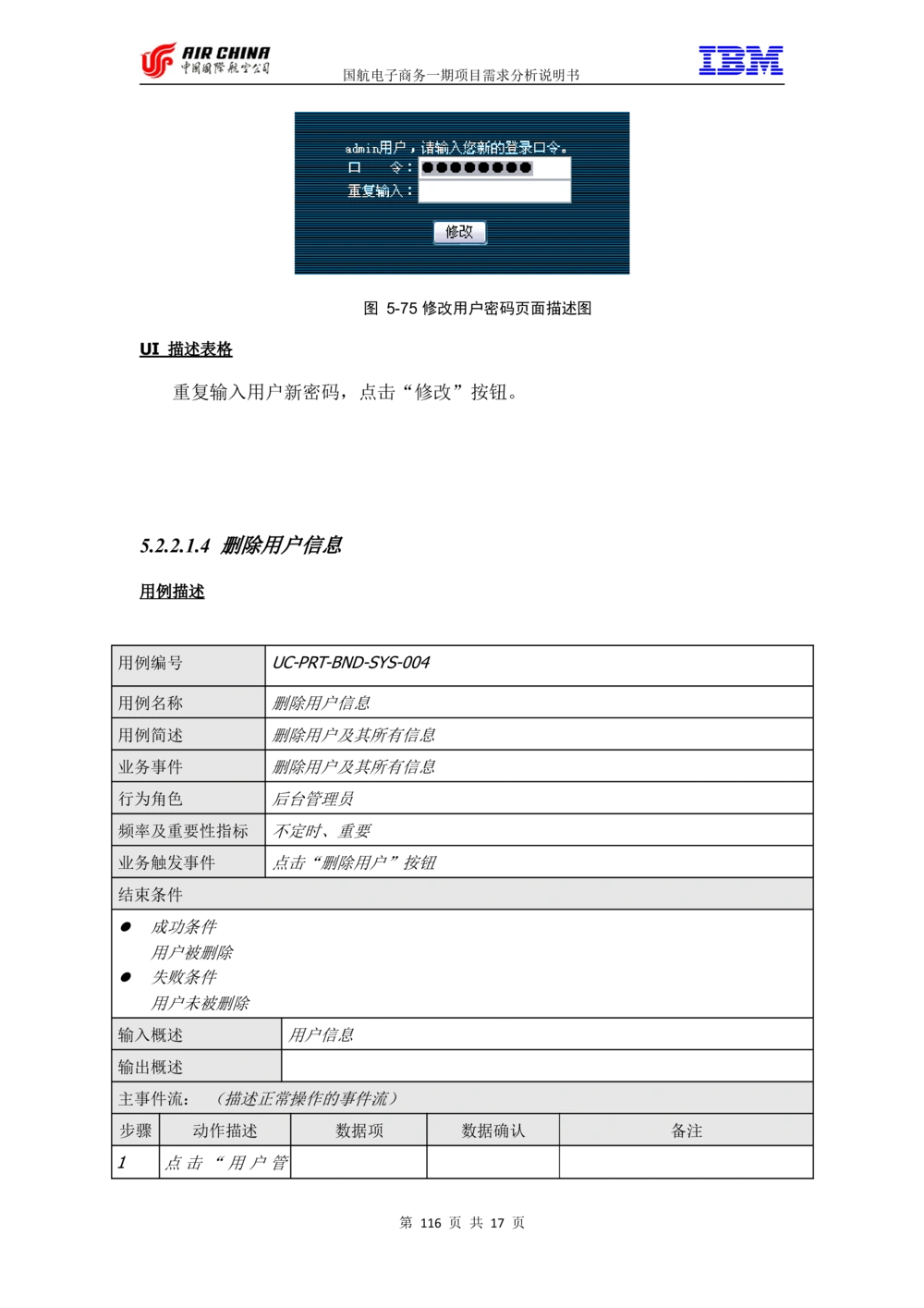

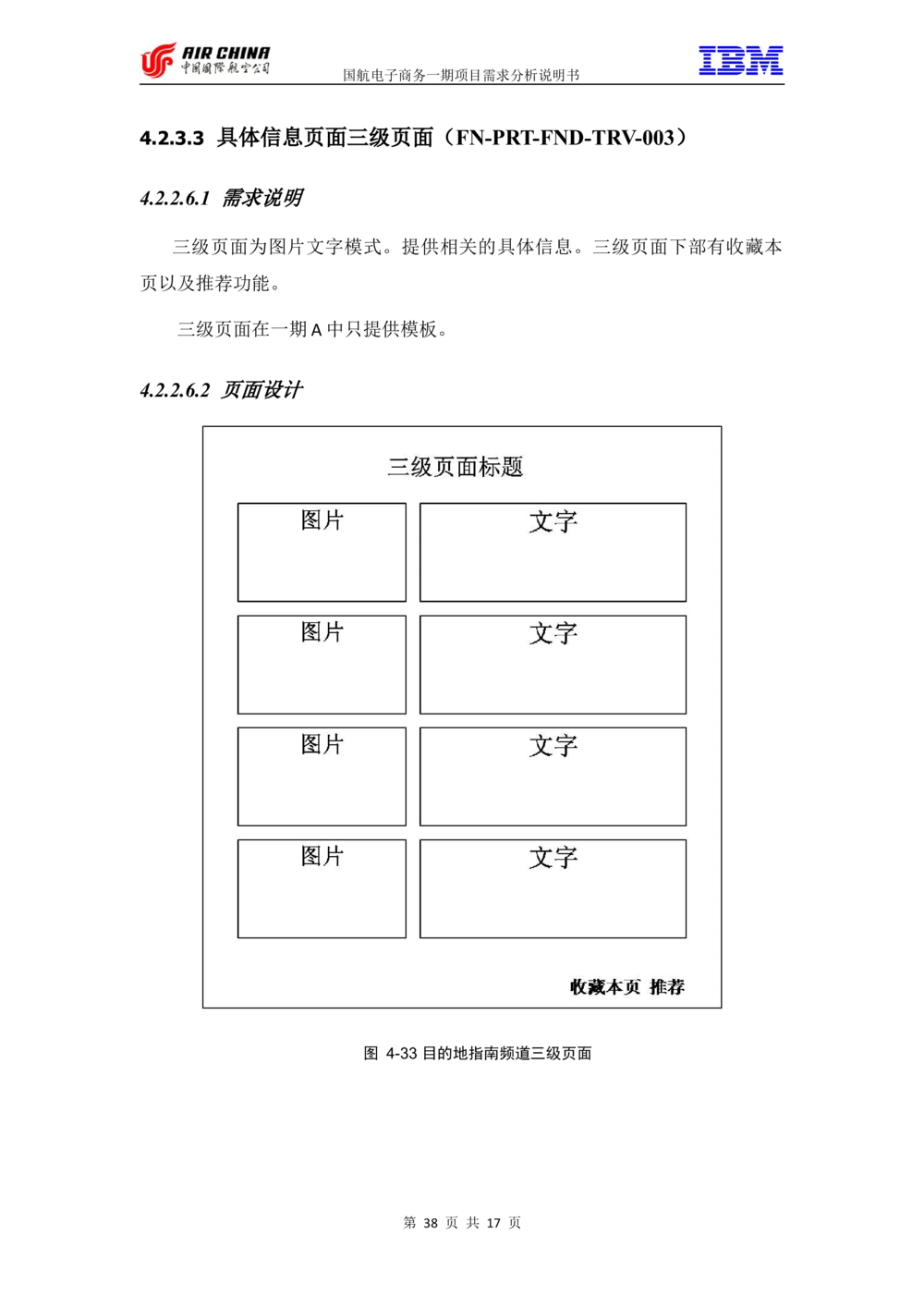

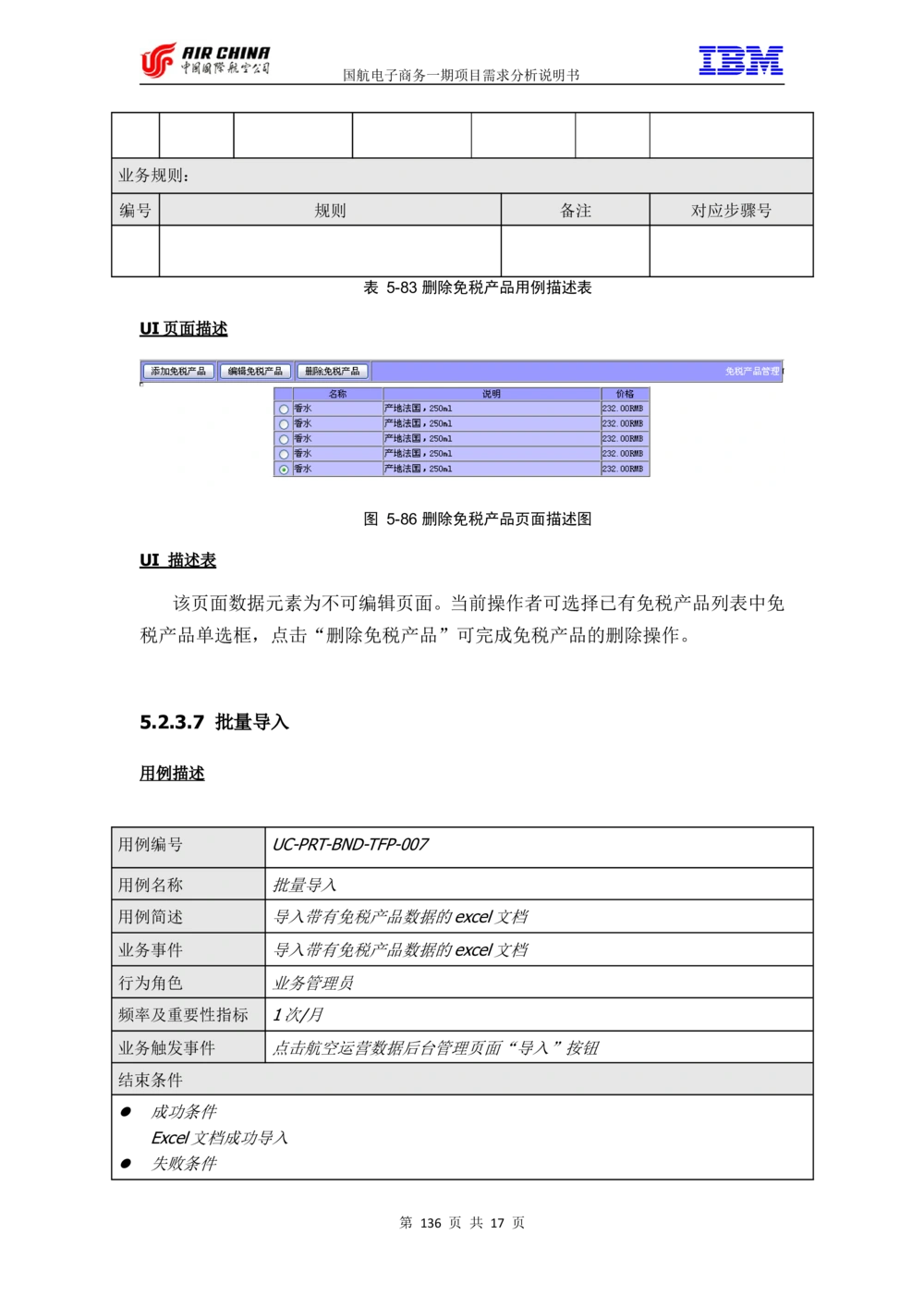

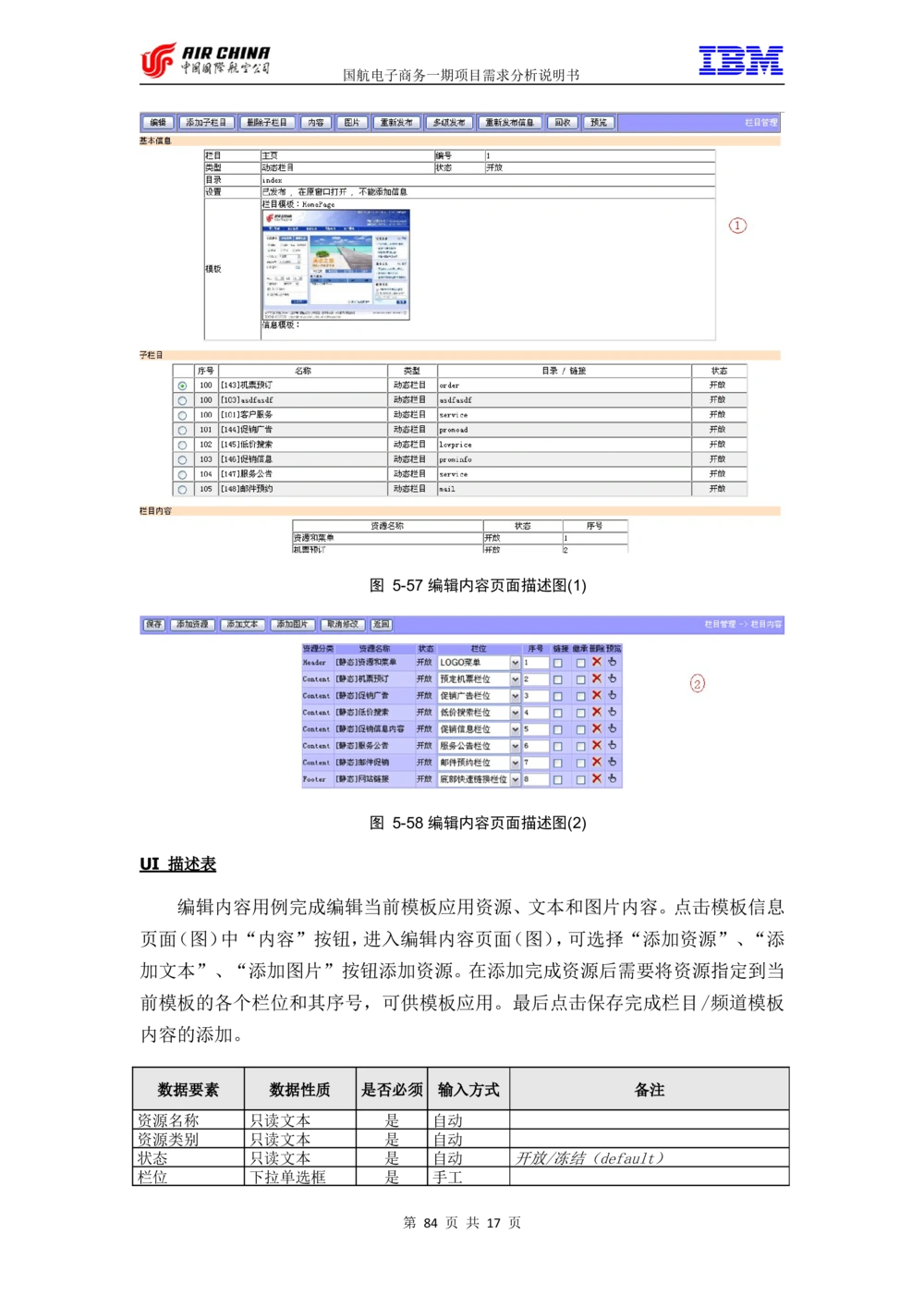

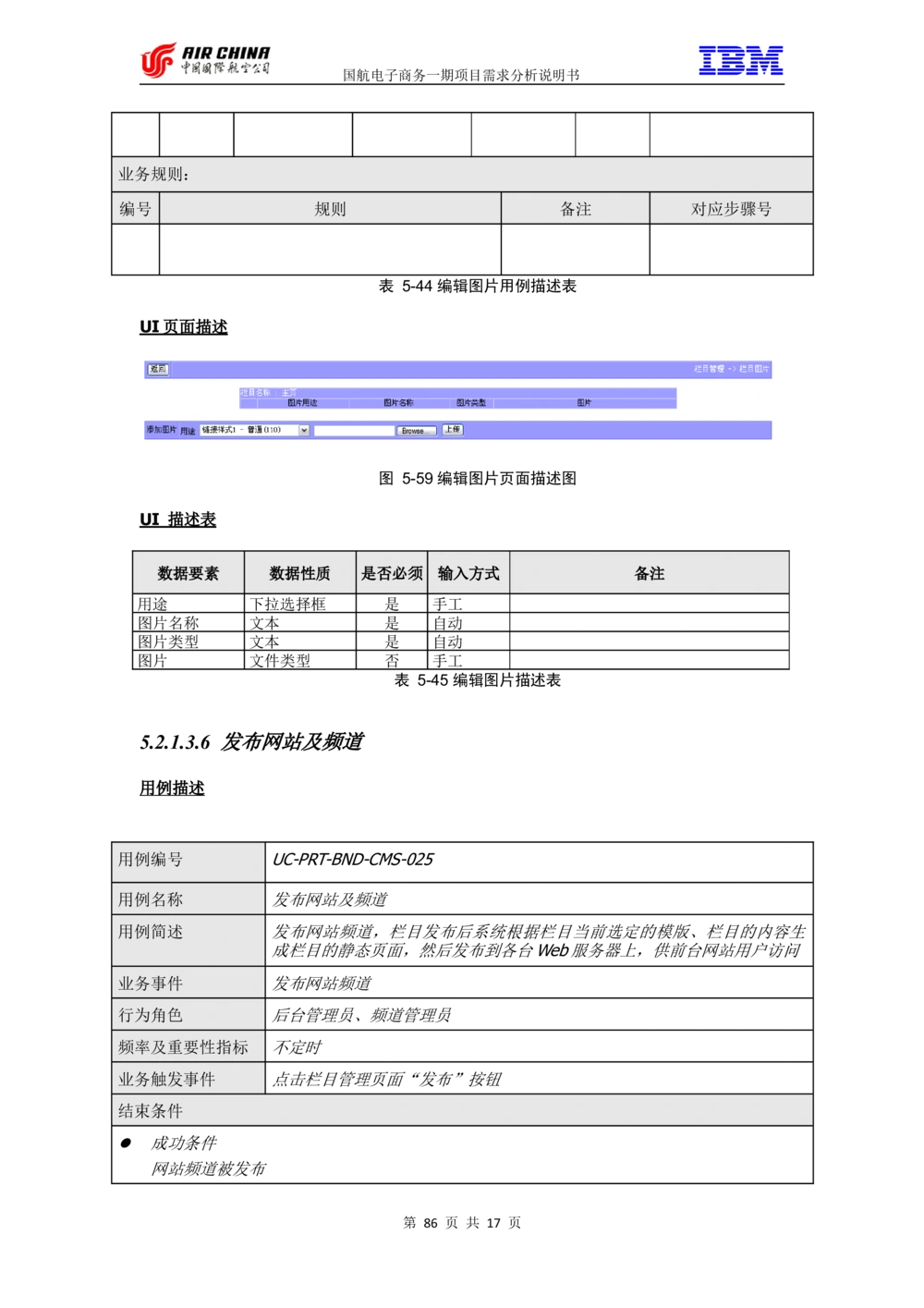

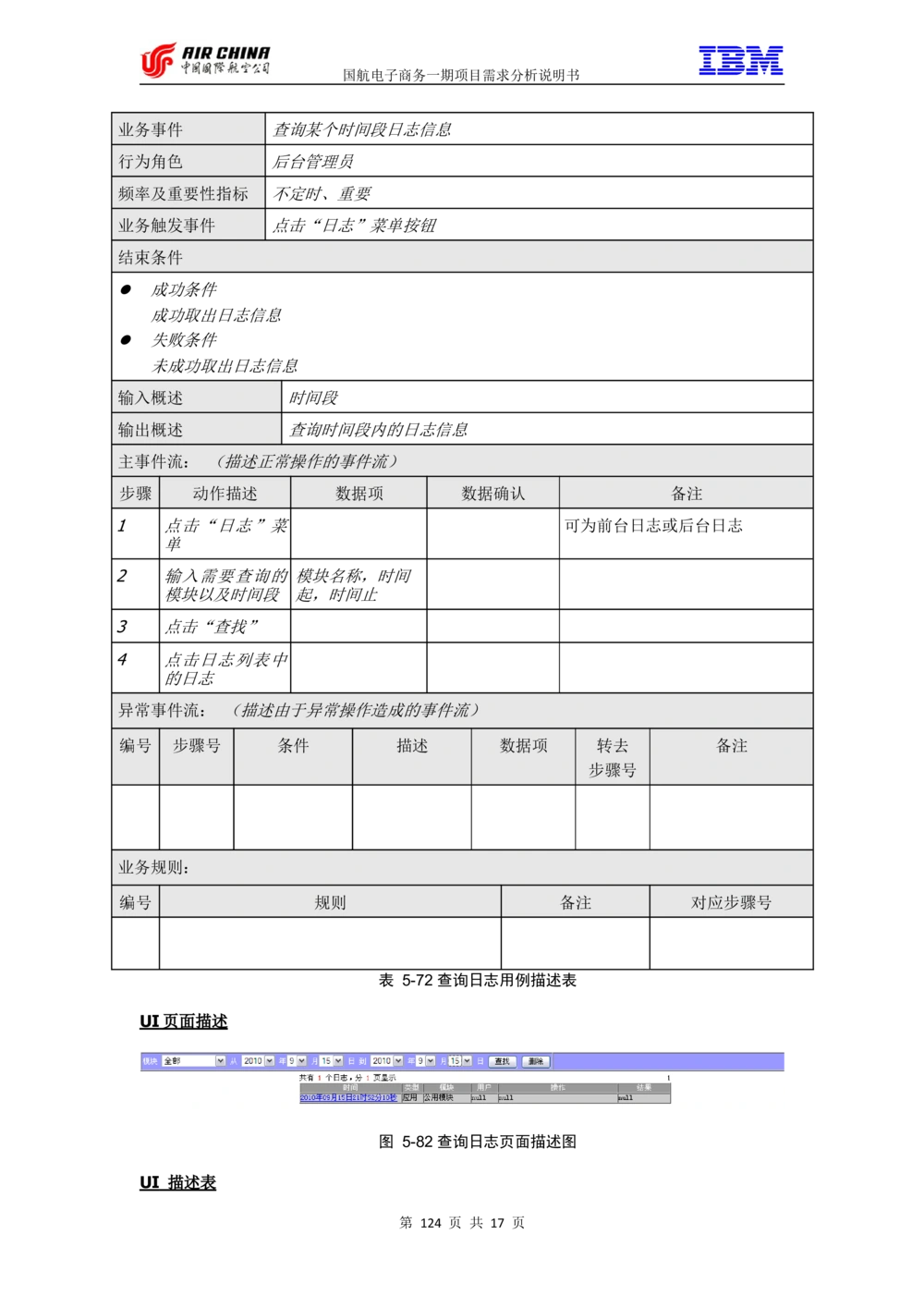

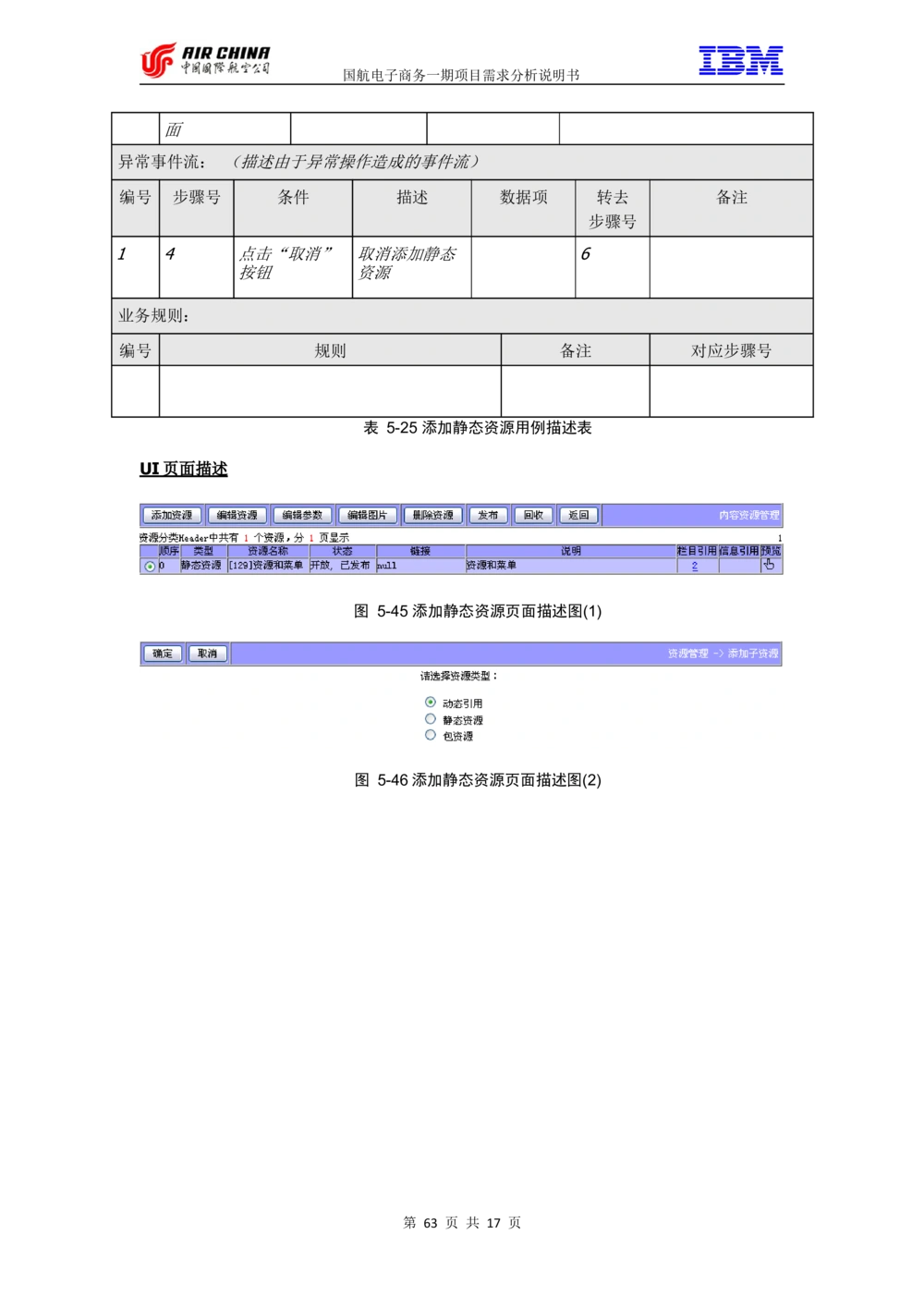

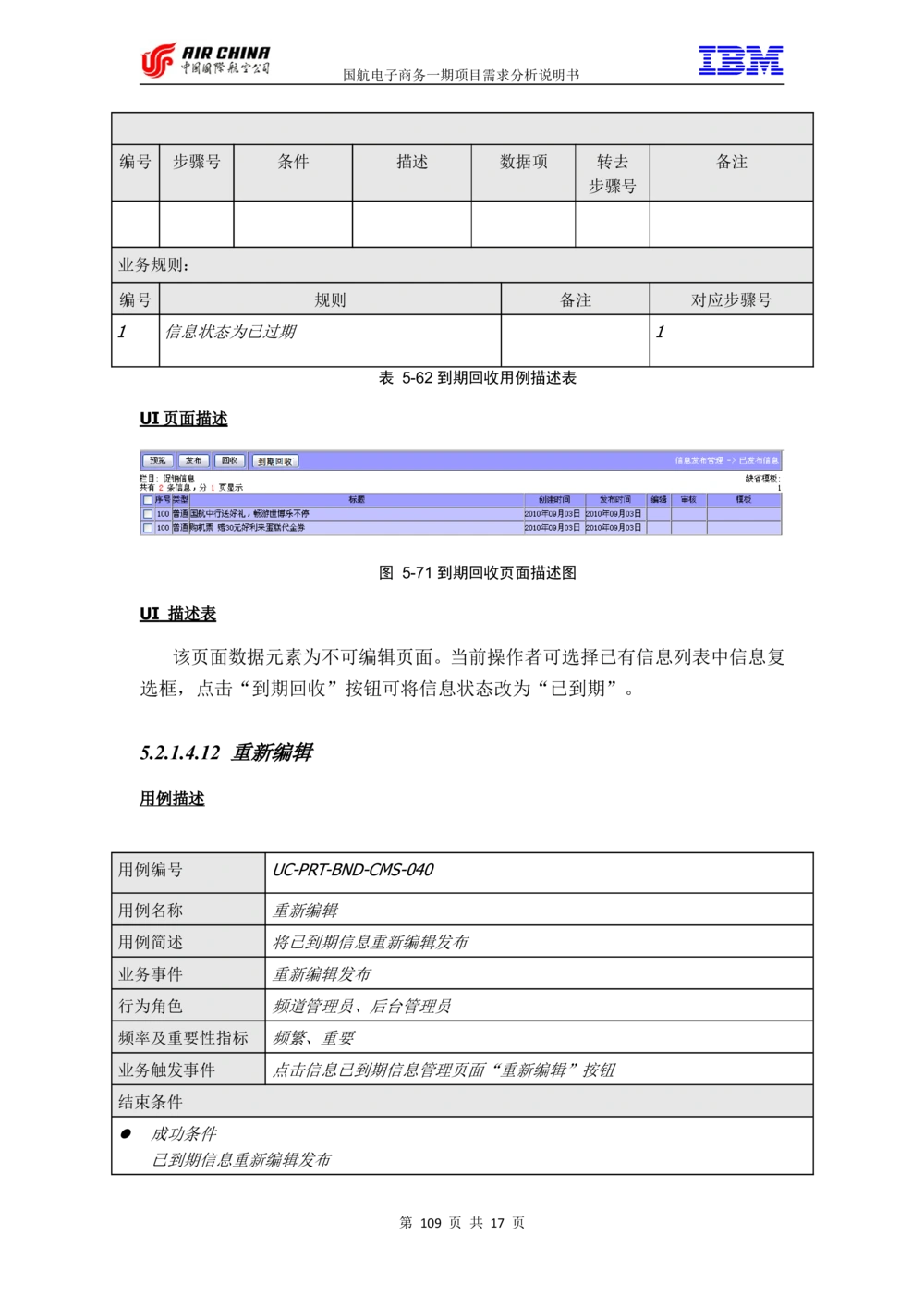

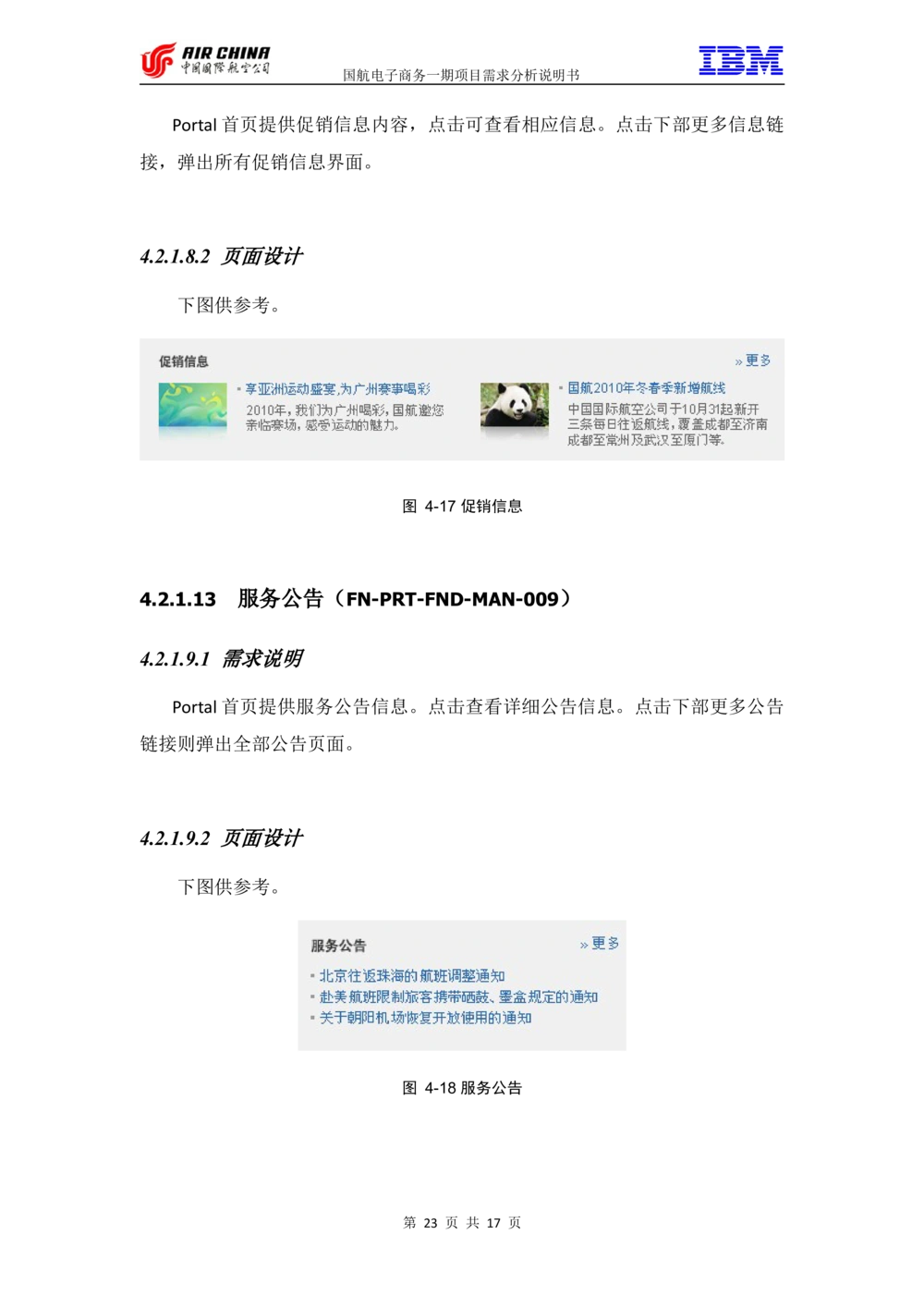

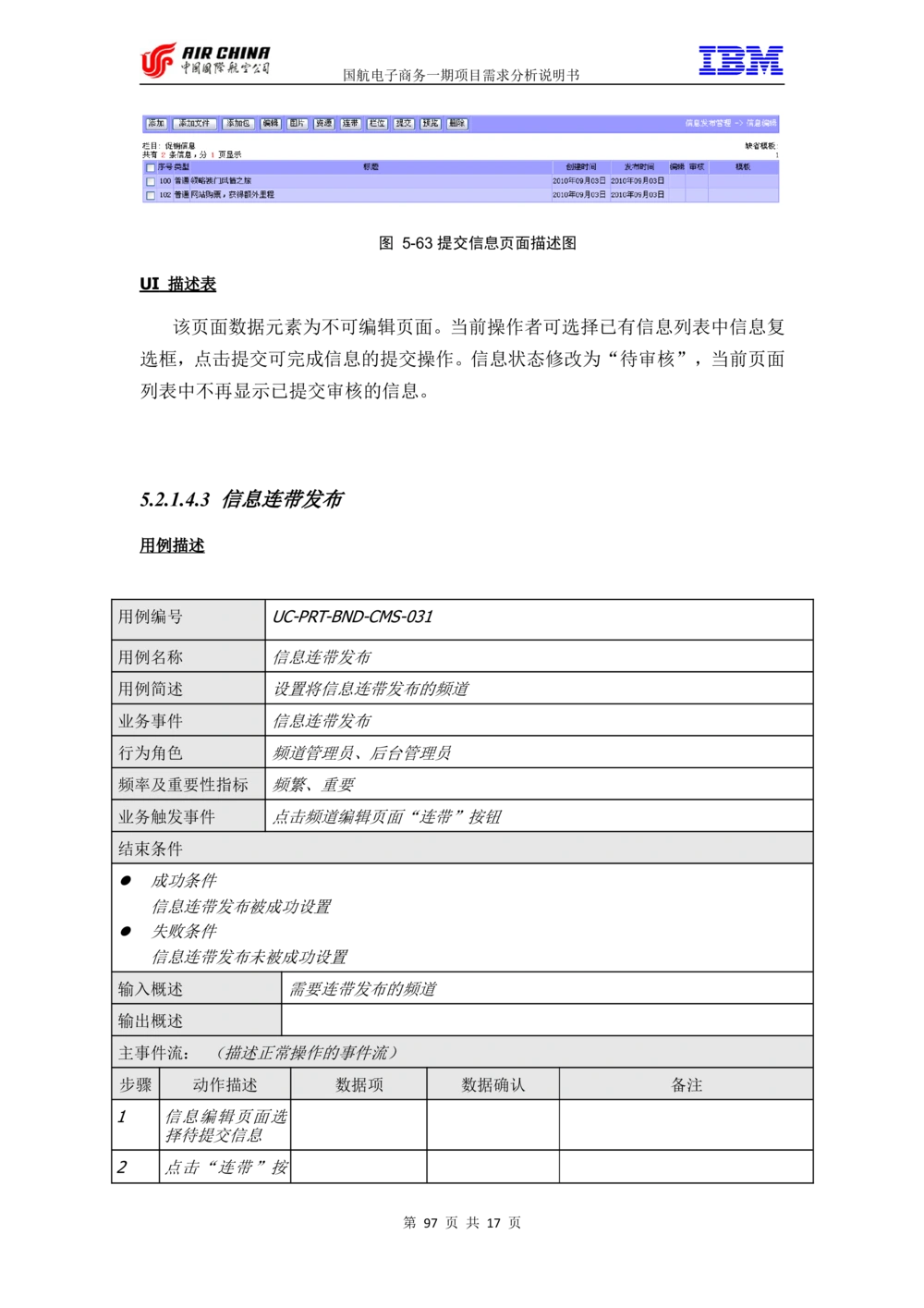

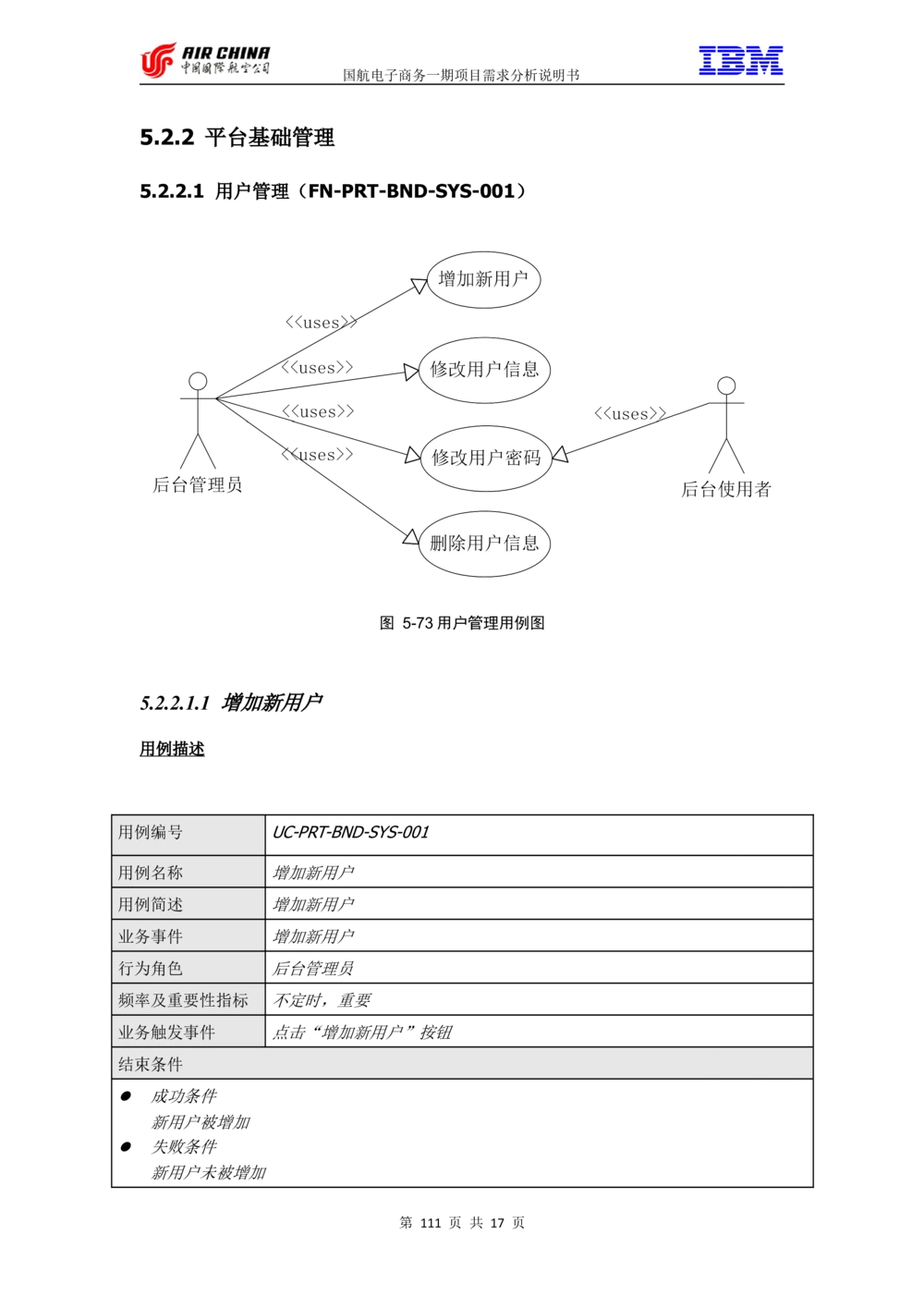

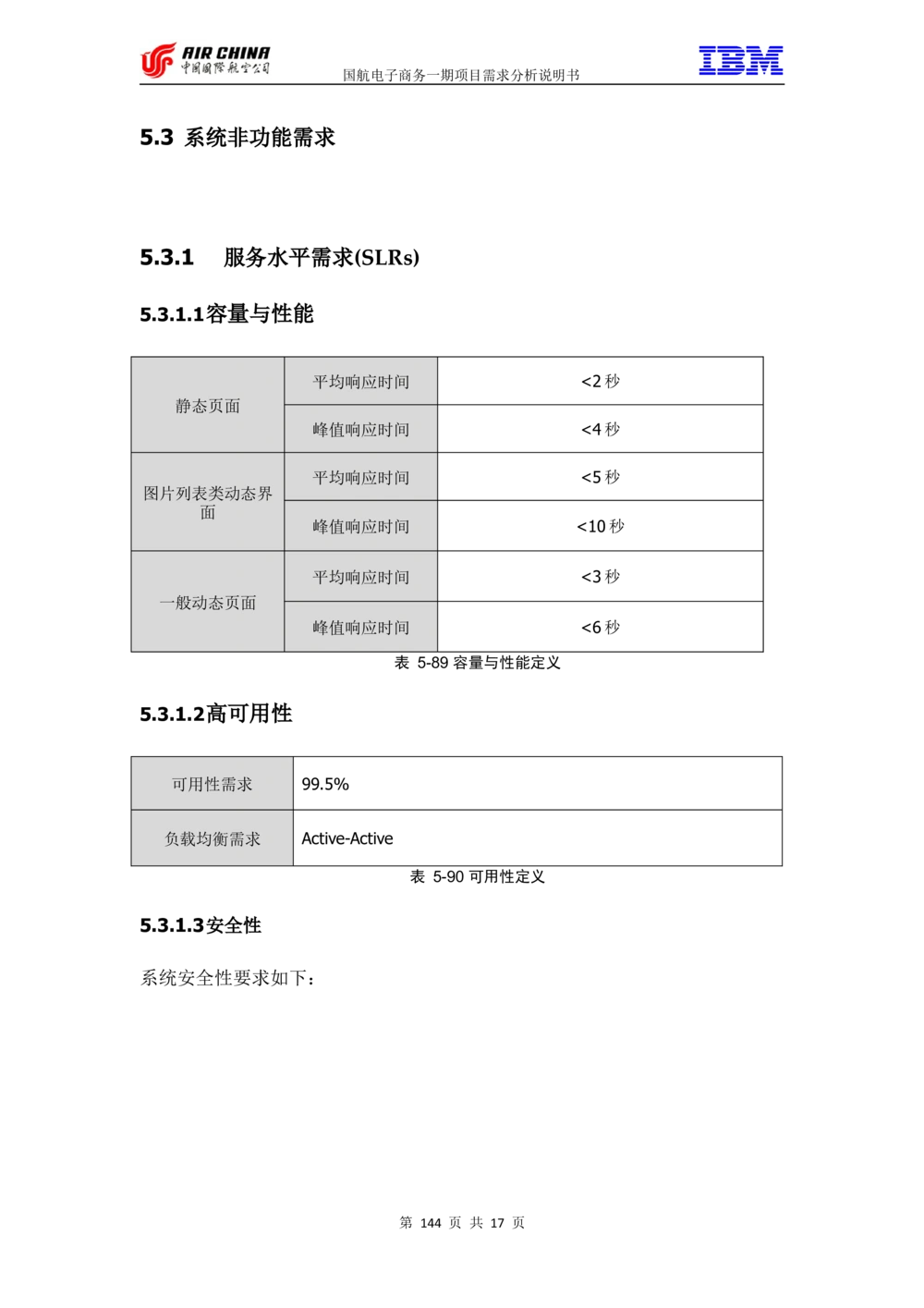

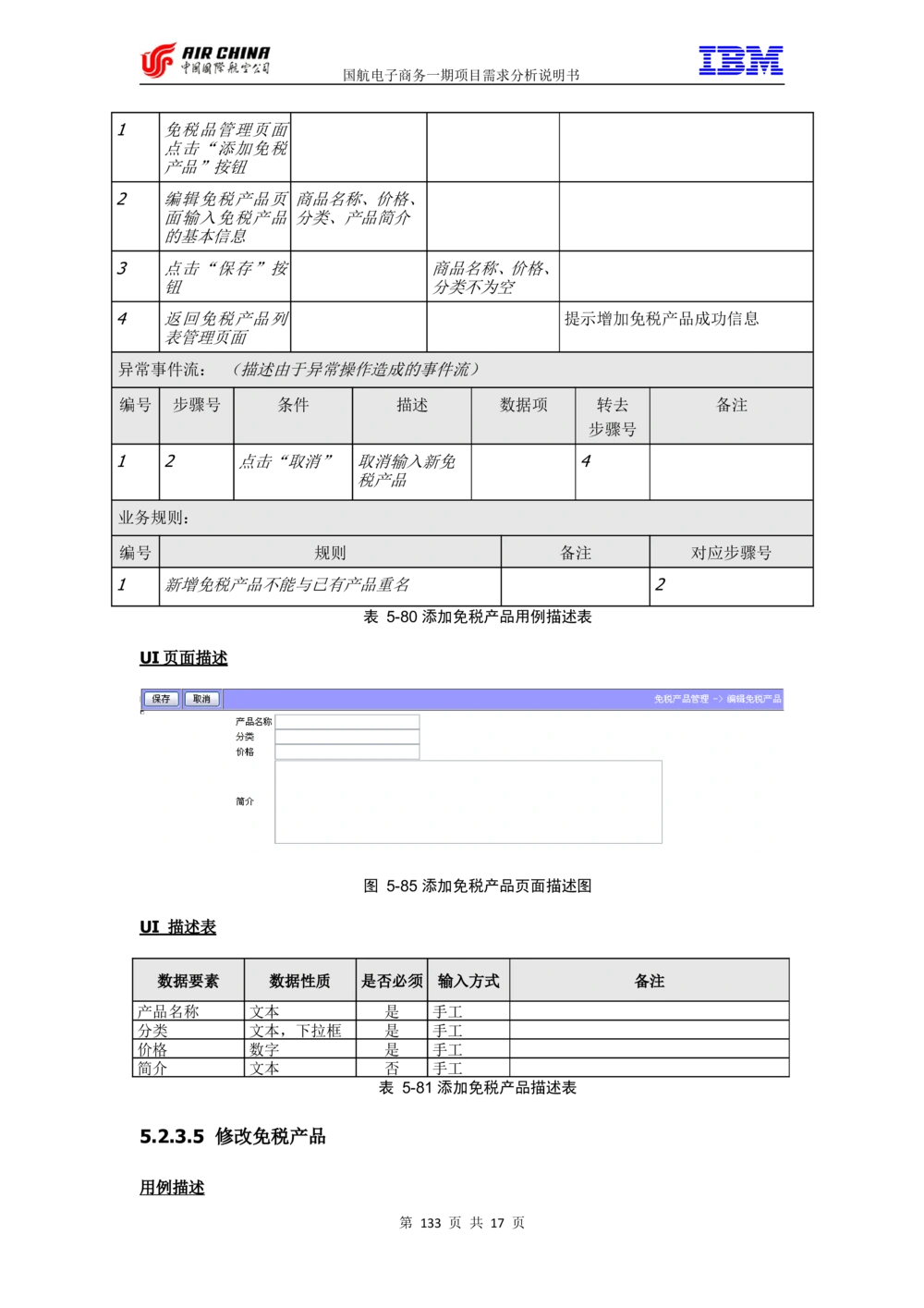

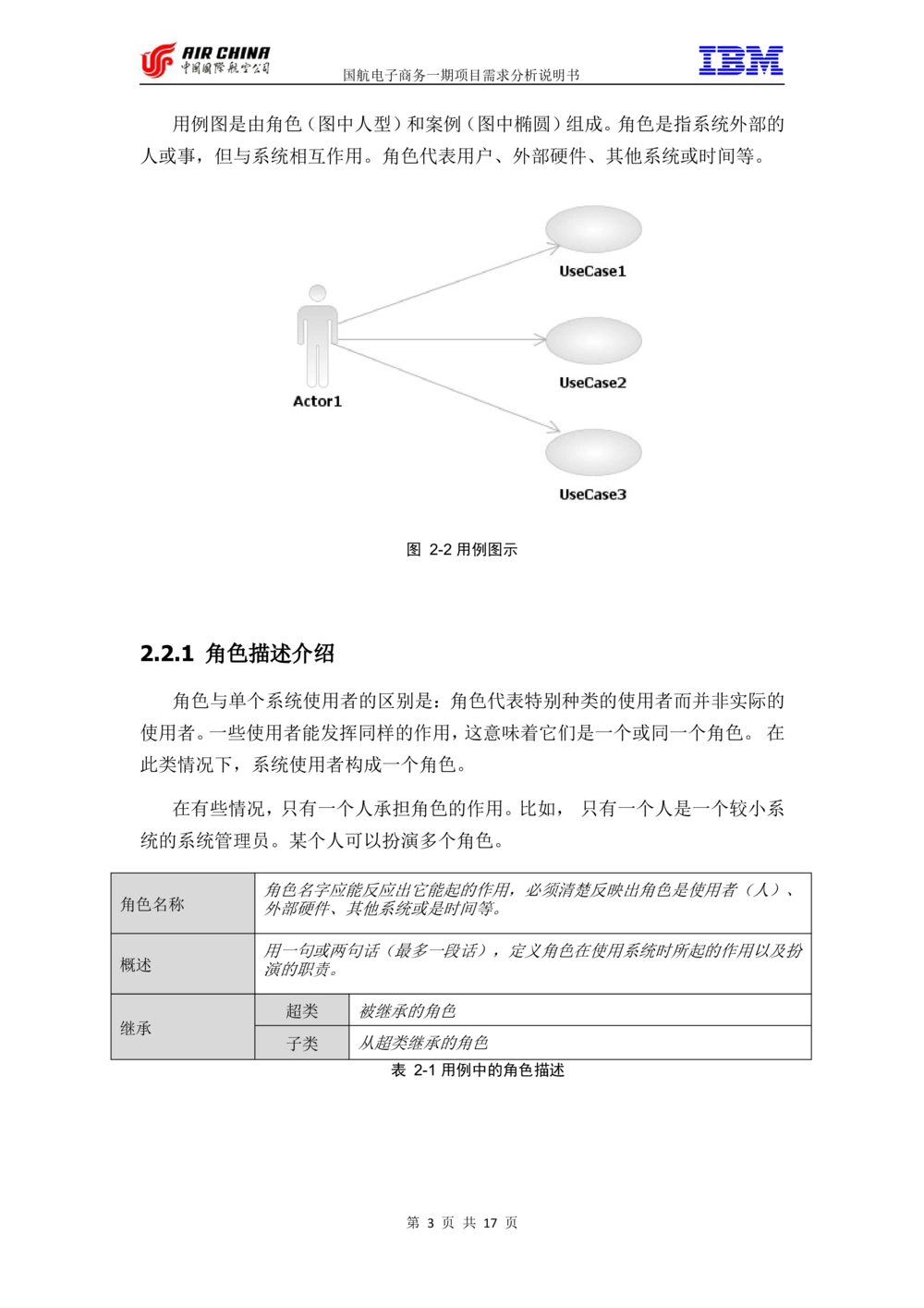

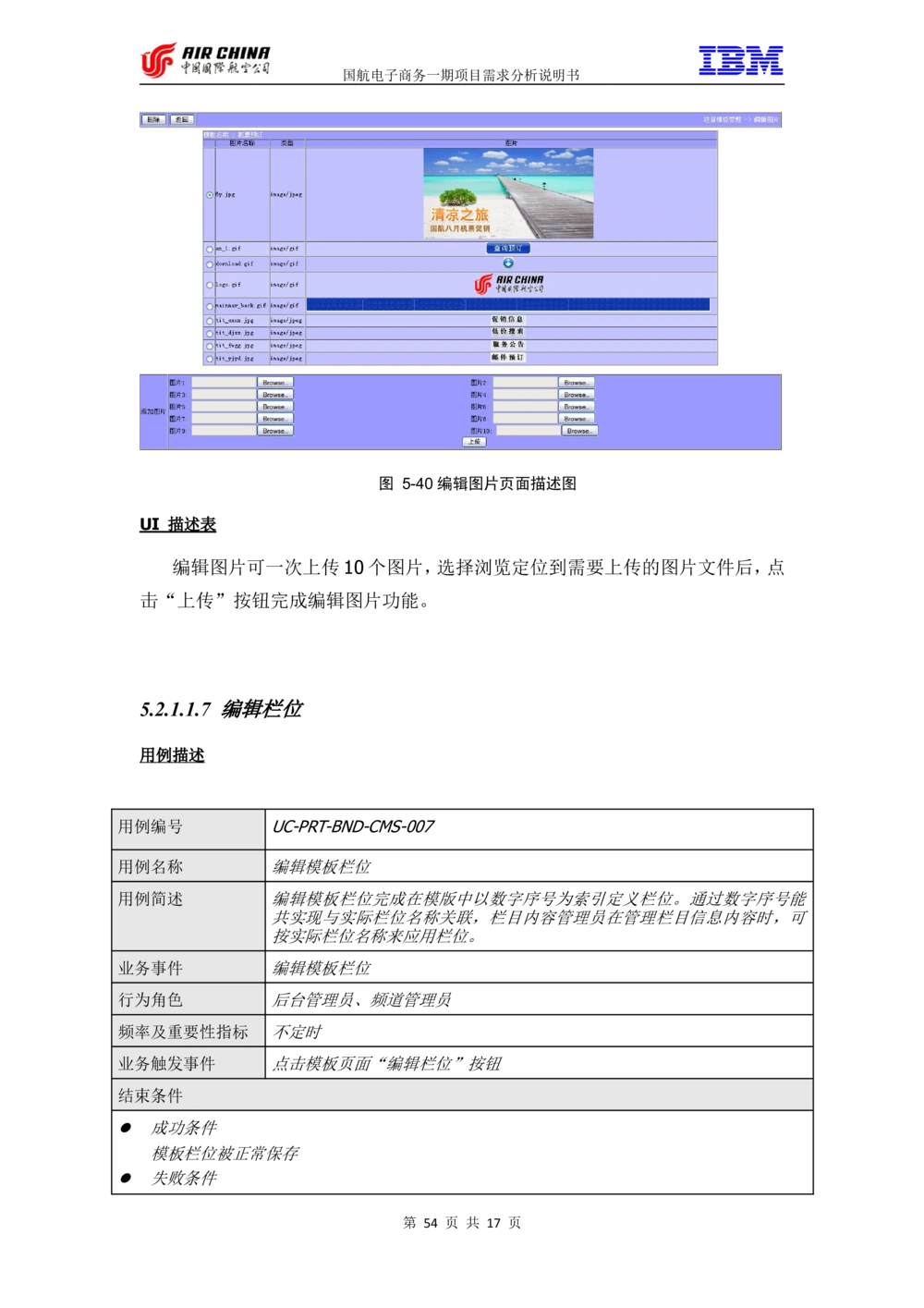

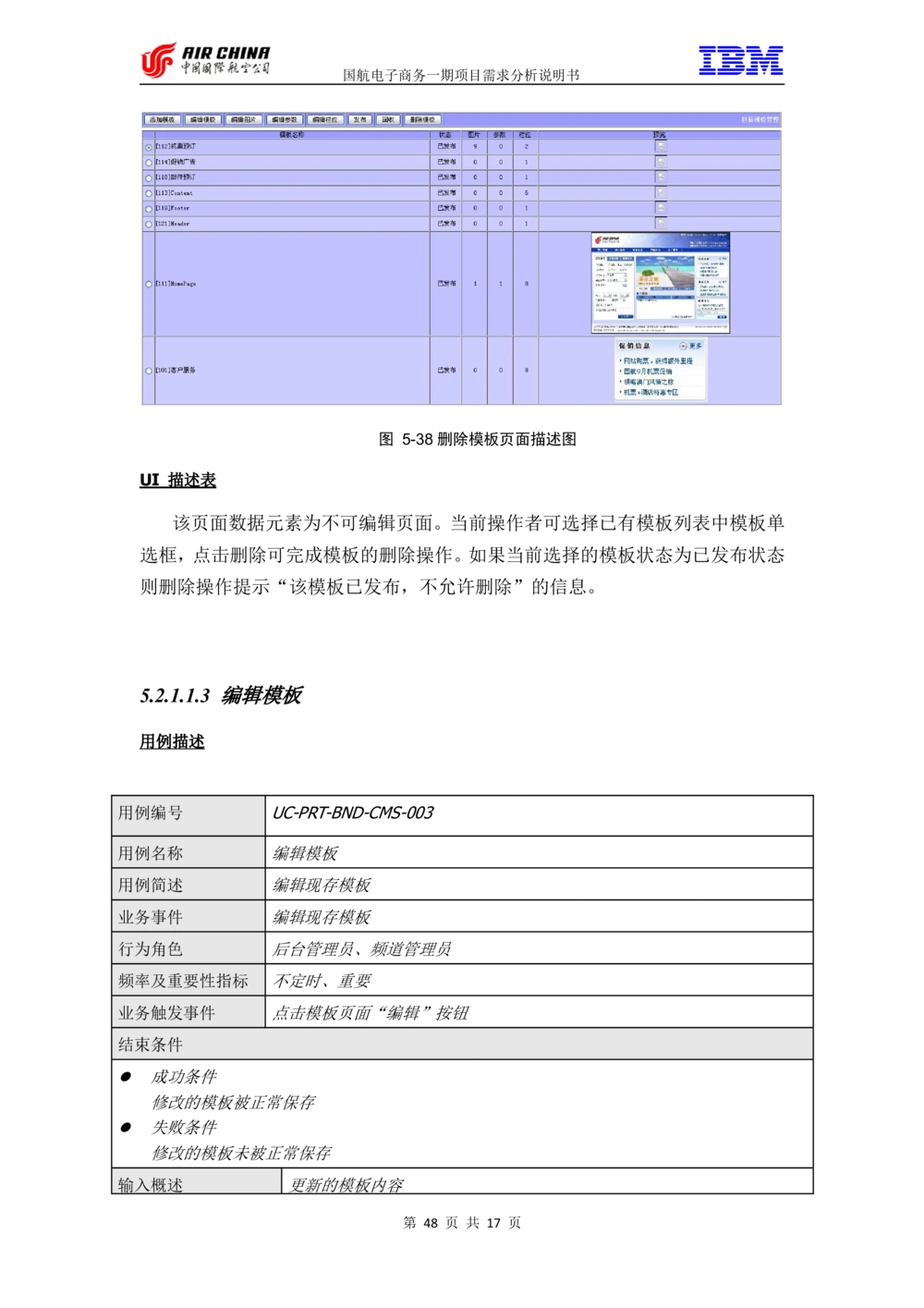

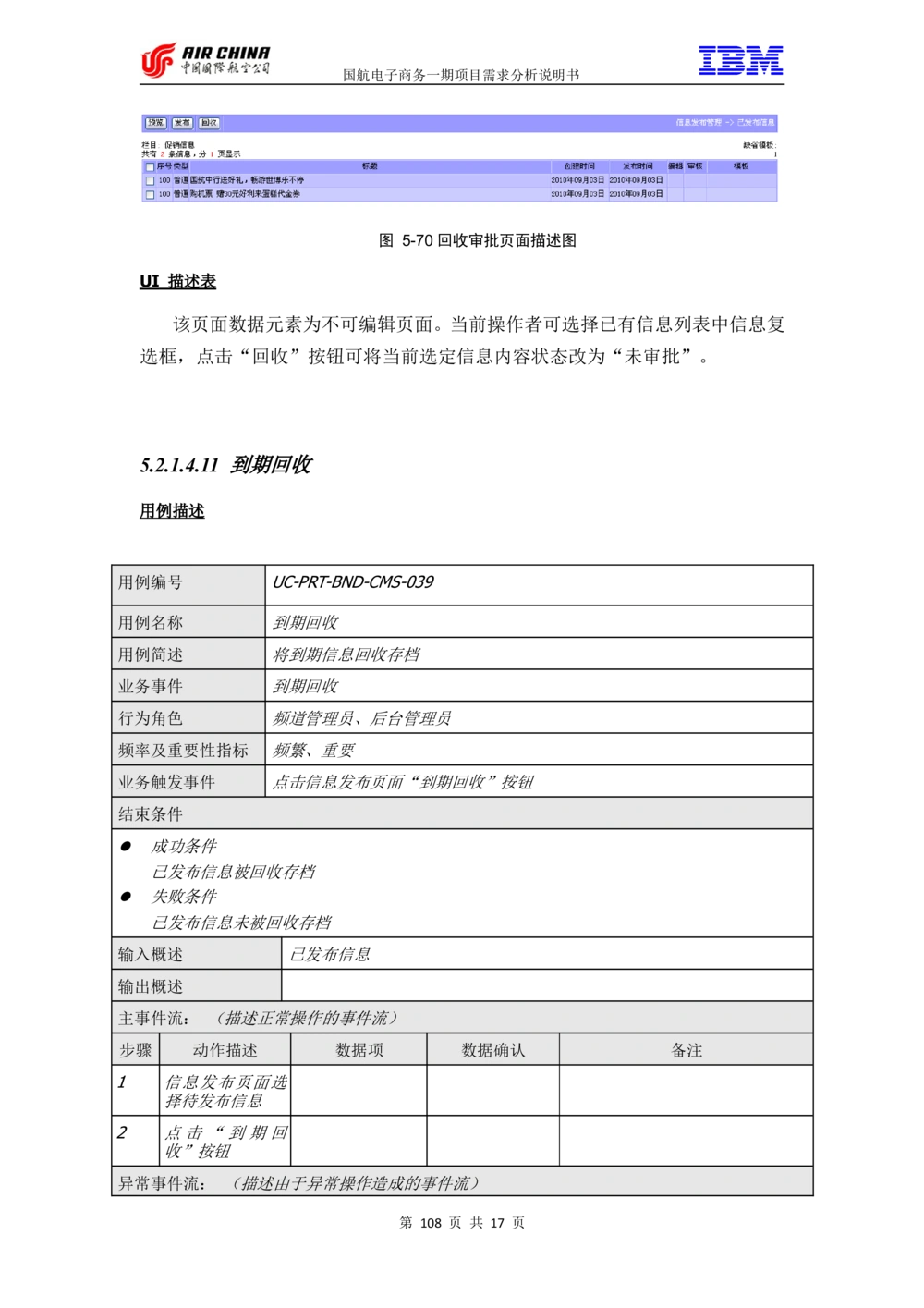

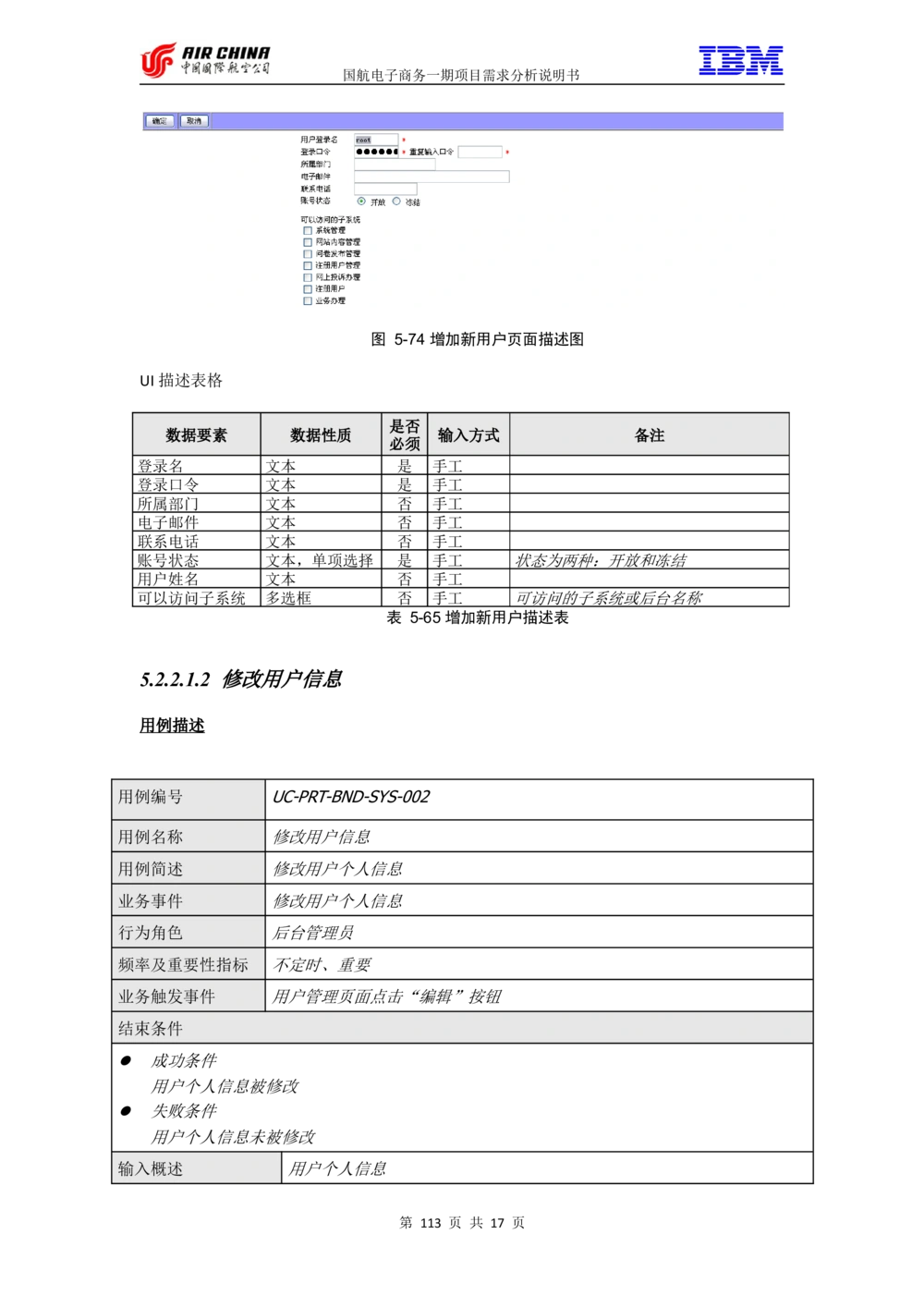

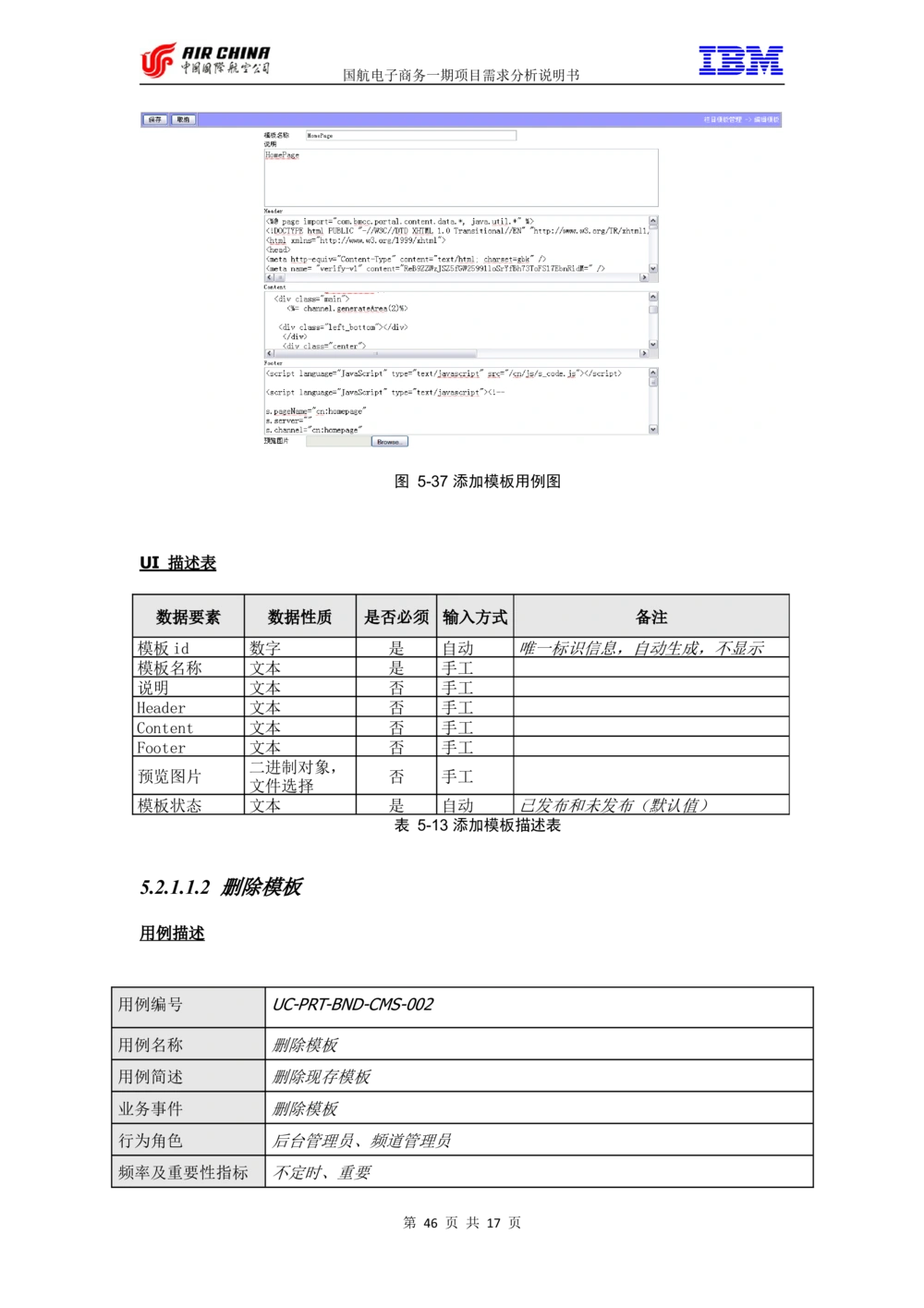

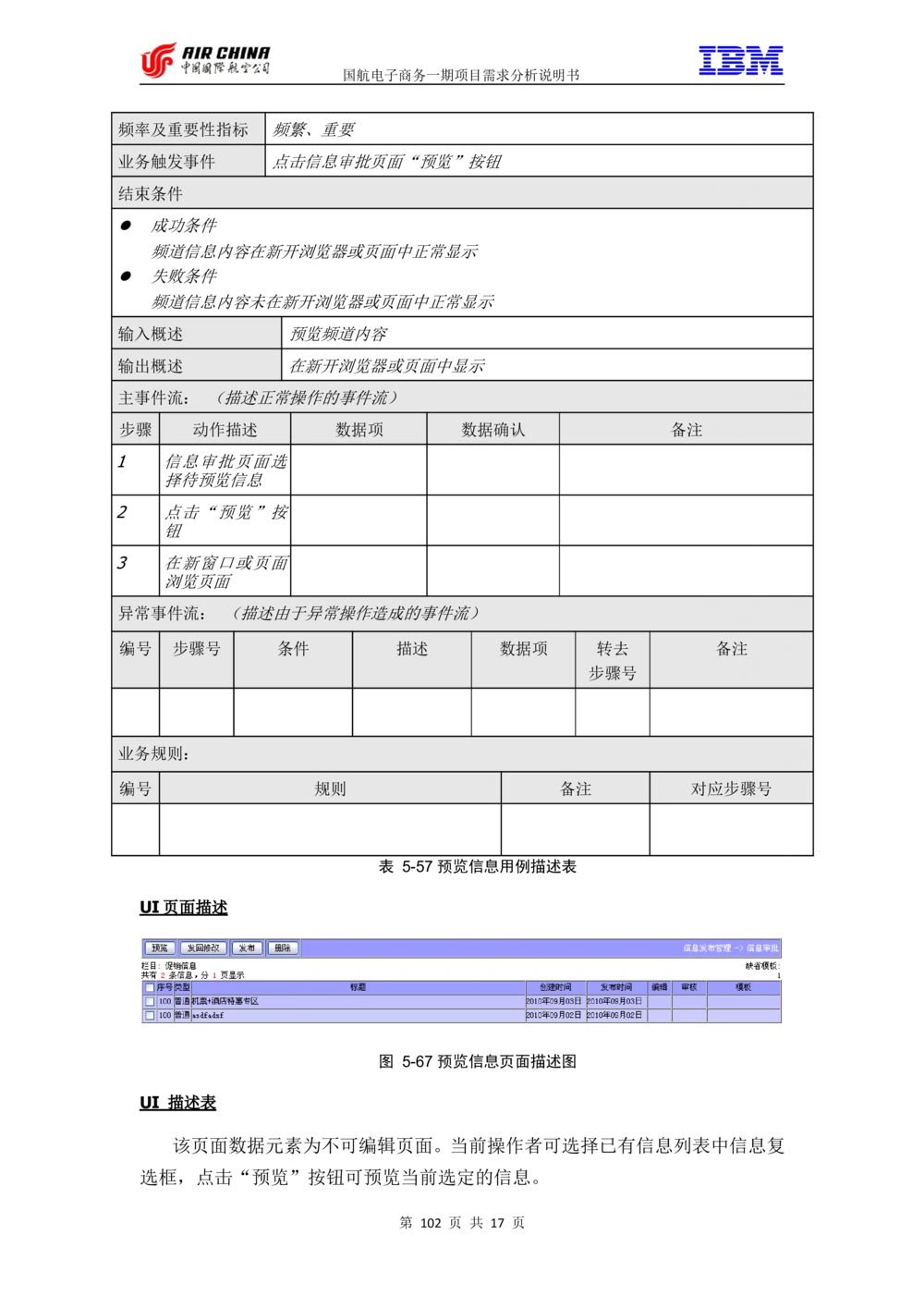

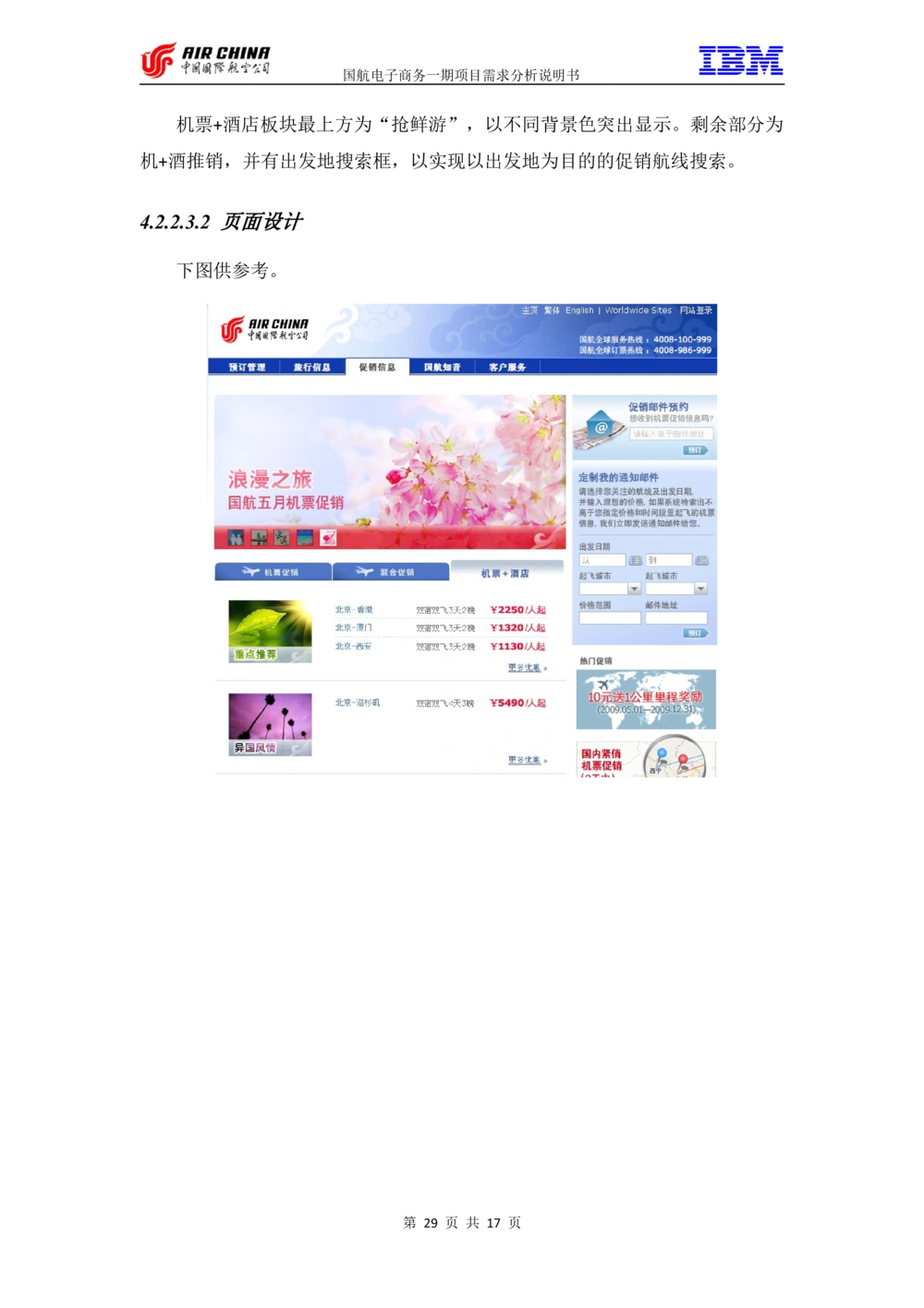

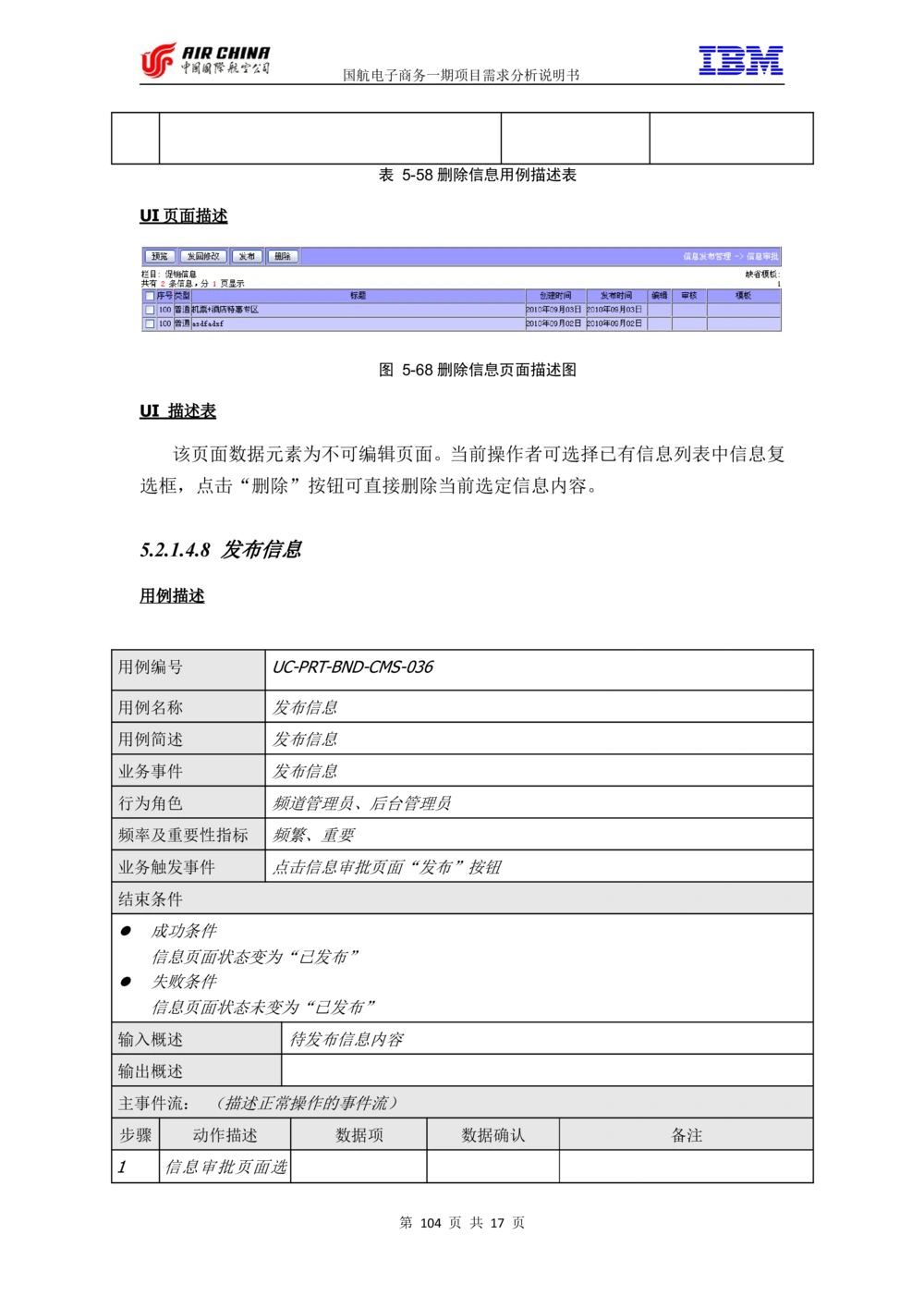

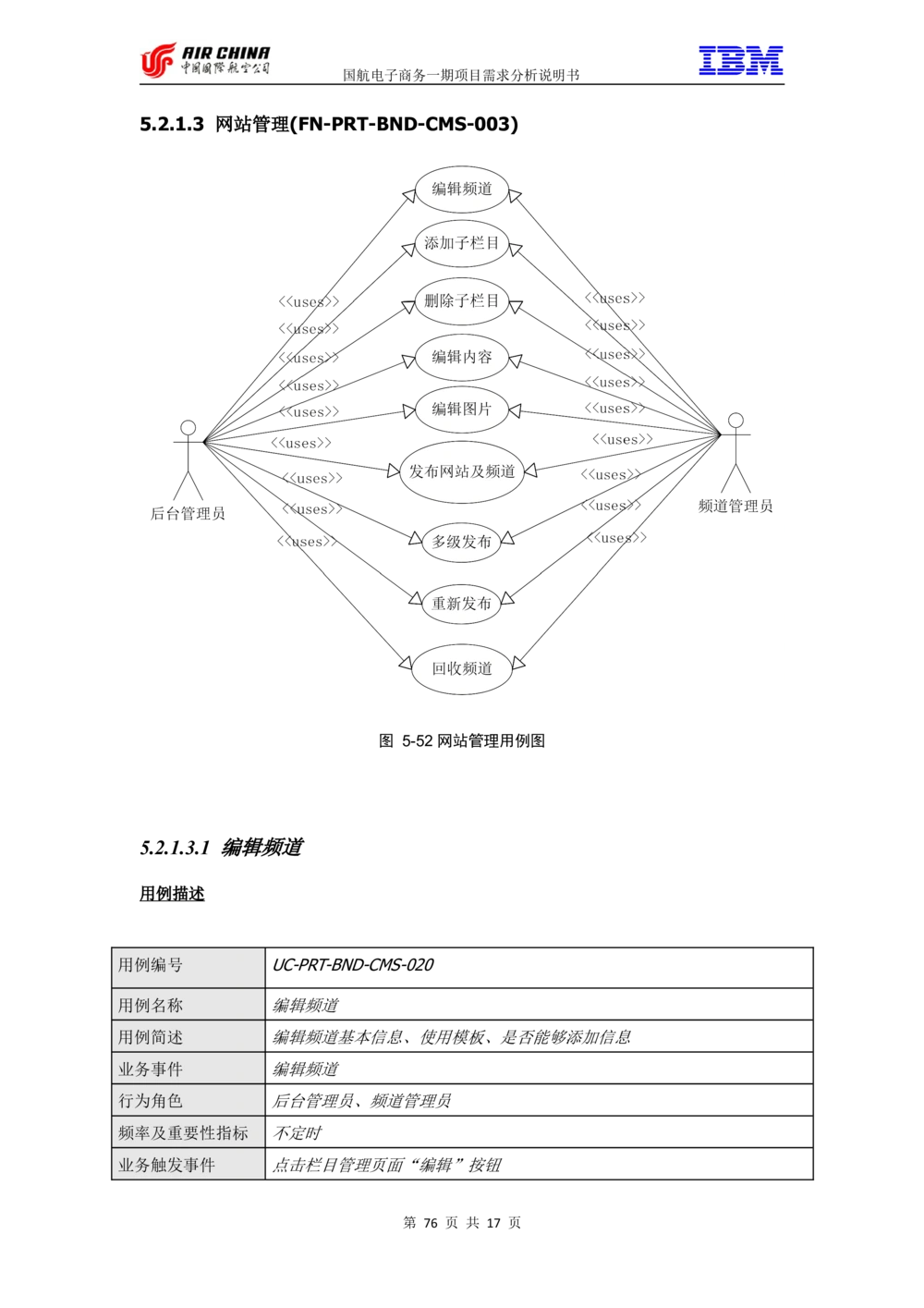

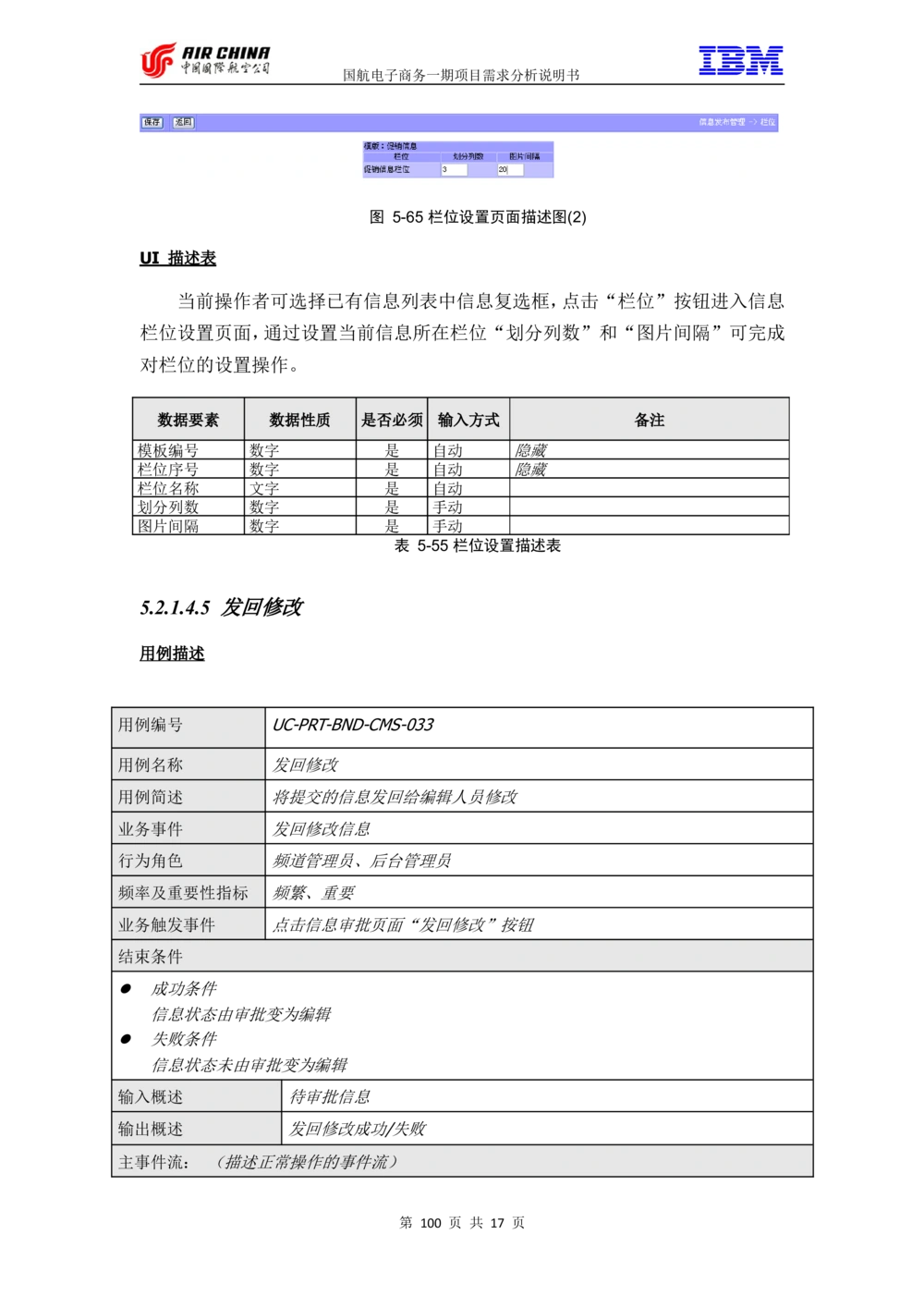

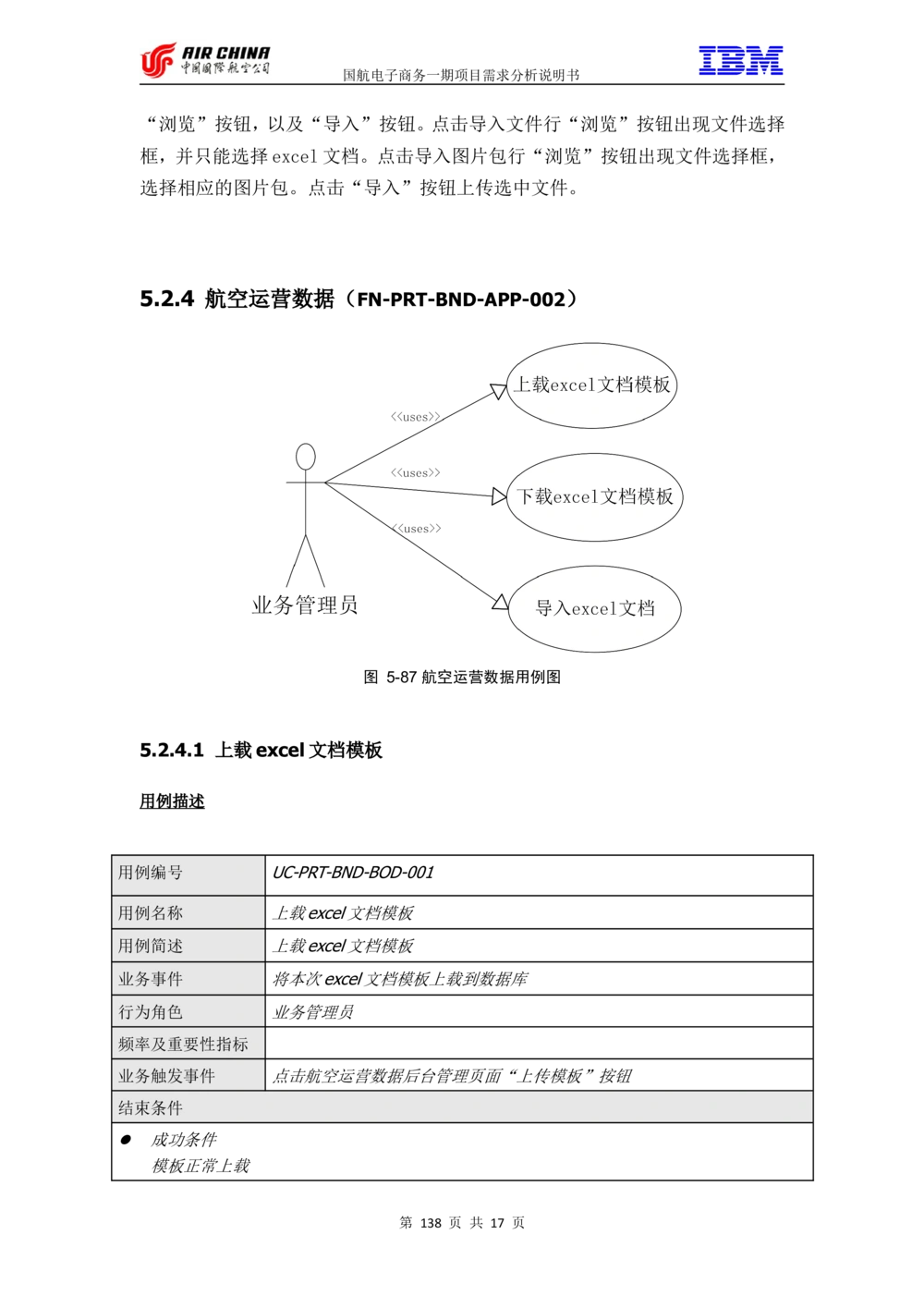

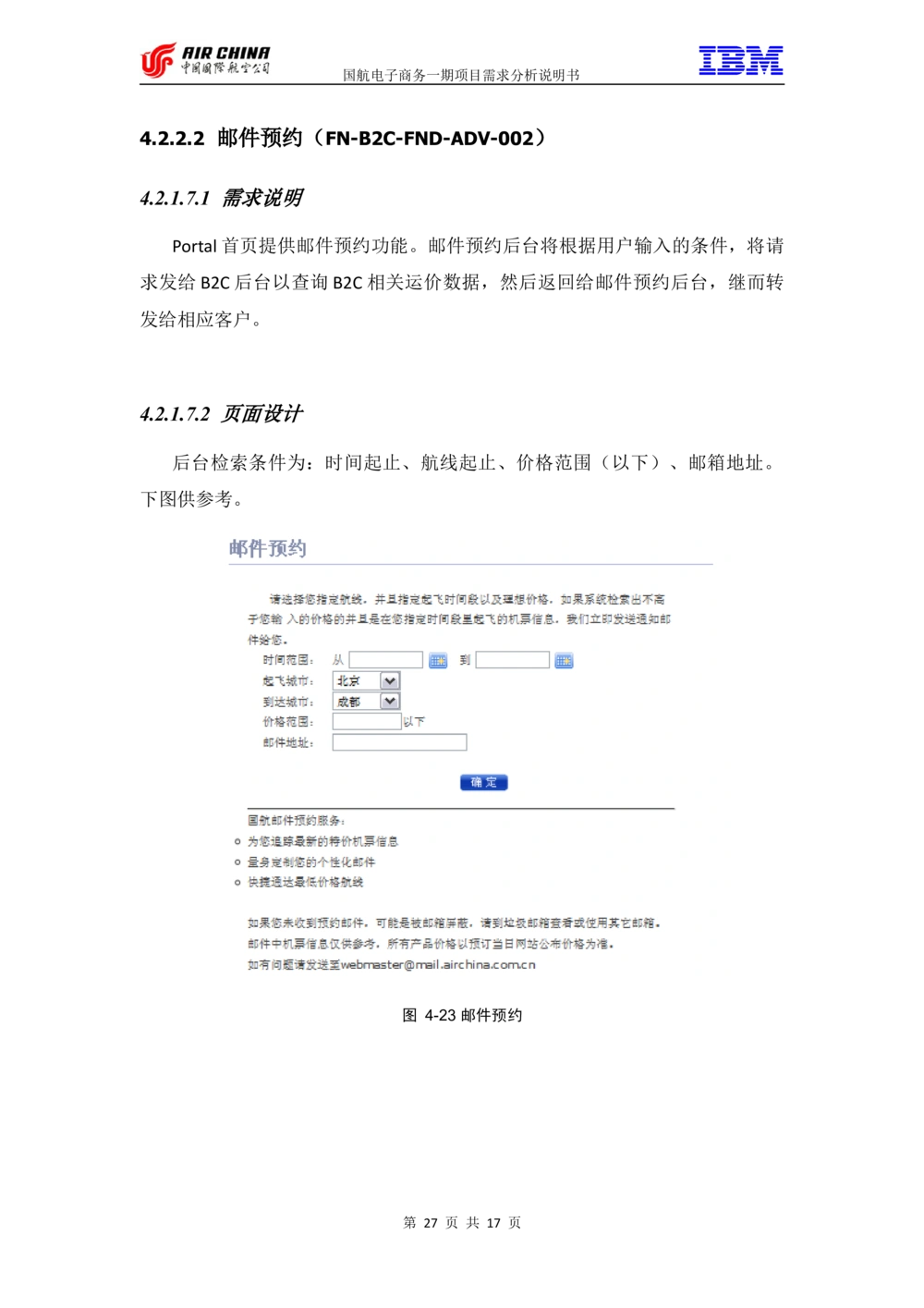

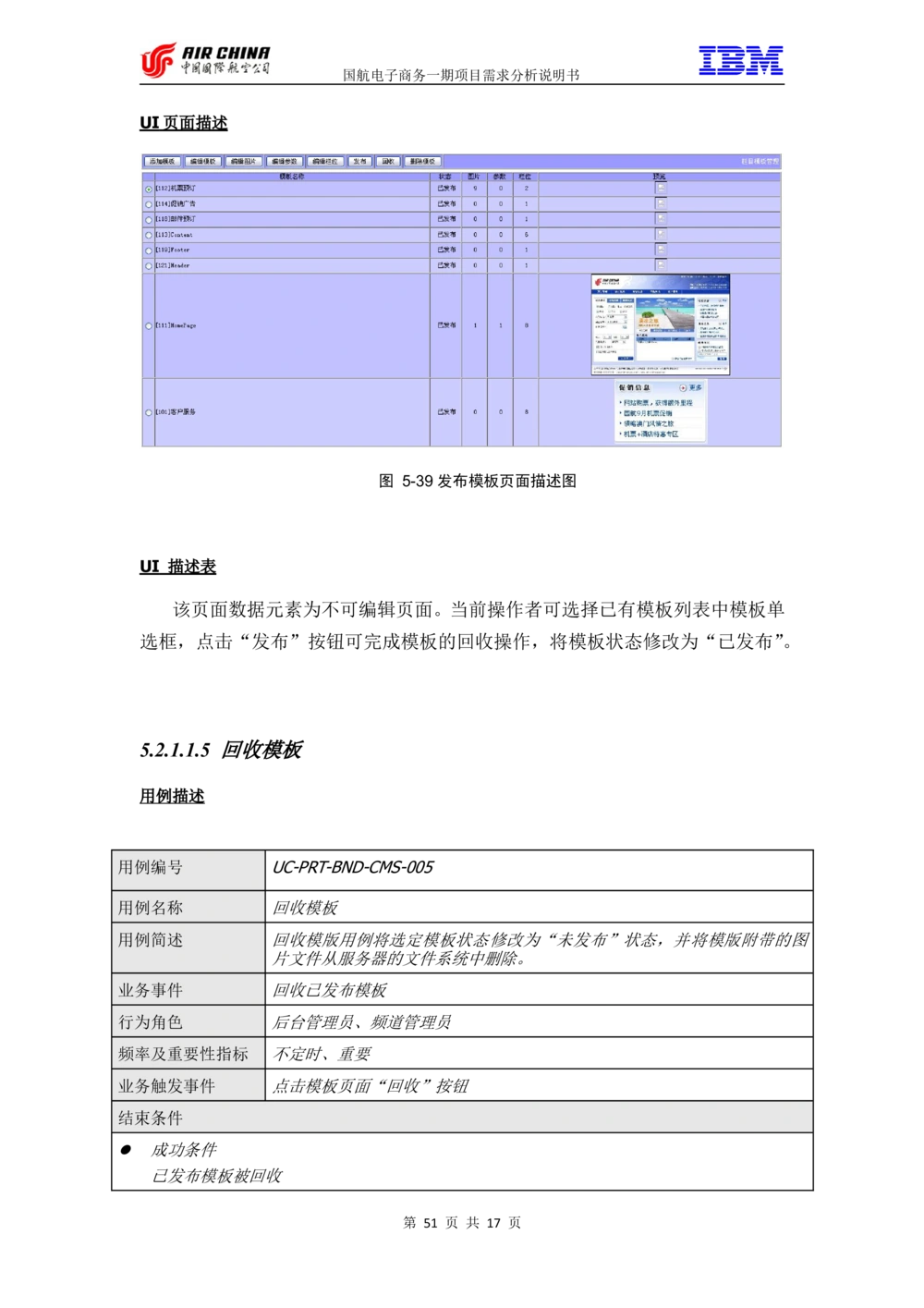

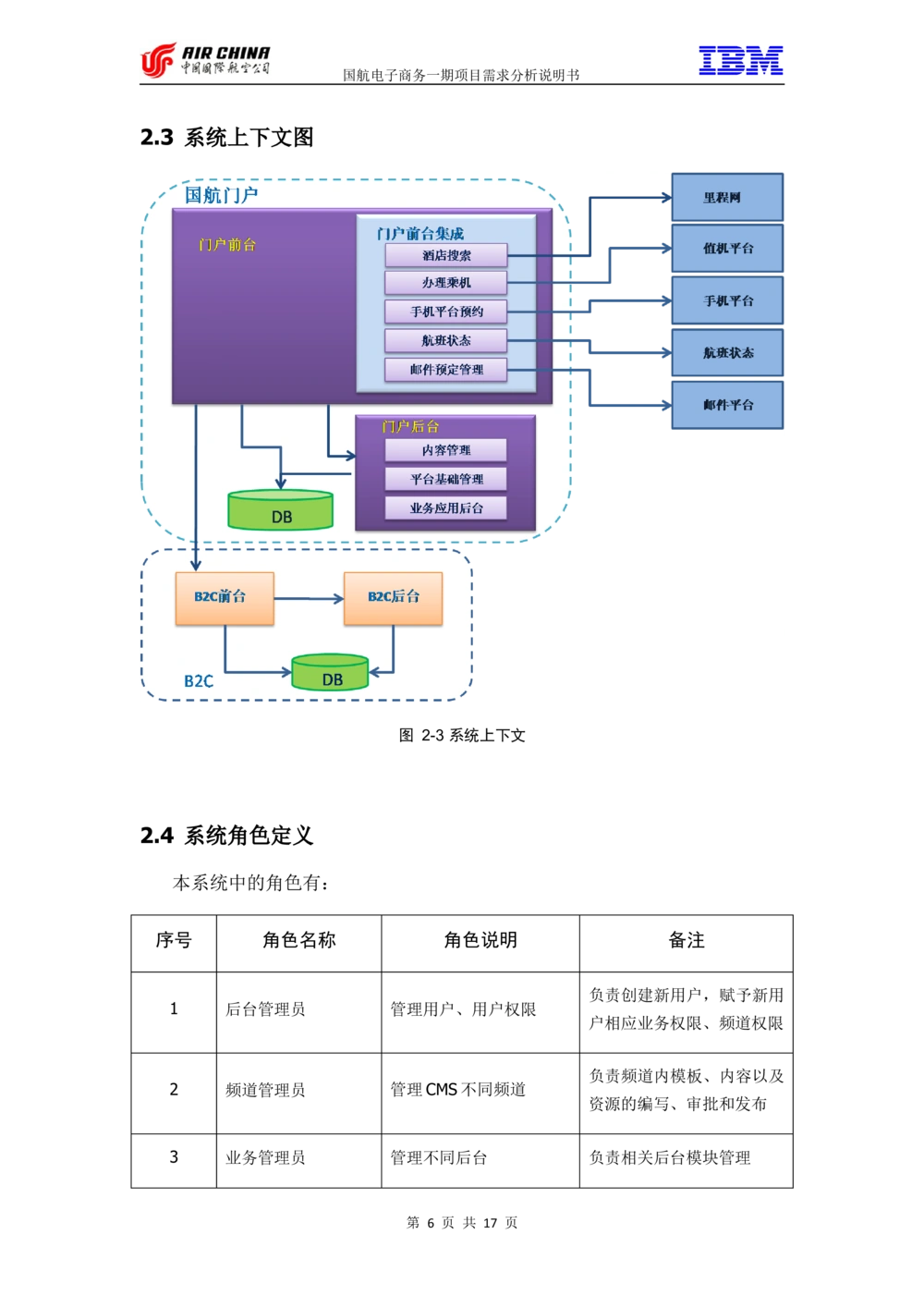

国航电子商务项目一期第一阶段 需求规格说明书 (Portal 部分) 项目名称：国航电子商务一期第一阶段 版本编号：V1.0国航电子商务项目一期第一阶段需求规格说明书 文档信息 文档标题 国航电子商务项目一期第一阶段需求规格说明书（Portal 部分） 归档日期 所有者 文档审核与交付 人员 签字 编写人 审核人 II国航电子商务项目一期第一阶段需求规格说明书 目录 第1章 前言 PREFACE.........................................................................................1 1.1 文档目标与范围..............................................................................................1 1.2 文档目标读者..................................................................................................1 第2章 概述 OVERVIEW.....................................................................................2 2.1 系统概述..........................................................................................................2 2.2 系统需求编制说明..........................................................................................2 2.2.1 角色描述介绍............................................................................................3 2.2.2 用例介绍....................................................................................................4 2.2.3 用例命名规则............................................................................................5 2.3 系统上下文图..................................................................................................6 2.4 系统角色定义..................................................................................................6 2.5 系统需求列表..................................................................................................7 2.5.1 门户功能需求编号命名规则....................................................................7 2.5.2 前台需求列表............................................................................................7 2.5.3 后台需求列表..........................................................................................10 第3章 业务需求分析BUSINESS REQUIREMENT ANALYSIS....................12 3.1 相关业务流程分析........................................................................................12 3.1.1 CMS内容管理流程................................................................................12 3.1.2 用户权限管理流程..................................................................................12 3.1.3 航空经营数据管理流程..........................................................................12 3.1.4 机上免税品管理流程..............................................................................13 3.1.5 旅客意见反馈管理流程..........................................................................13 3.1.6 股票信息管理流程..................................................................................13 3.1.7 抢鲜游管理流程......................................................................................13 第4章 门户前台系统需求分析 PORTAL FRONTEND REQUIREMENT III国航电子商务项目一期第一阶段需求规格说明书 ANALYSIS..................................................................................................................14 4.1 系统前台功能模块........................................................................................14 4.2 系统前台需求................................................................................................14 4.2.1 Portal首页.............................................................................................14 4.2.2 促销频道..................................................................................................25 4.2.3 目的地指南..............................................................................................36 4.2.4 下载专区..................................................................................................39 4.2.5 其他..........................................................................................................40 4.3 系统非功能需求............................................................................................40 4.3.1 服务水平需求(SLRs)..............................................................................40 4.3.2 非运行时需求..........................................................................................42 4.3.3 系统约束..................................................................................................42 第5章 门户后台管理系统需求分析 PORTAL BACKEND REQUIREMENTS ANALYSIS..................................................................................................................43 5.1 门户后台功能框架........................................................................................43 5.2 系统功能需求................................................................................................44 5.2.1 CMS管理................................................................................................44 5.2.2 平台基础管理........................................................................................112 5.2.3 机上免税品（FN-PRT-BND-APP-001）.......................................130 5.2.4 航空运营数据（FN-PRT-BND-APP-002）...................................141 5.2.5 股票信息（FN-PRT-BND-APP-003）...........................................145 5.3 系统非功能需求..........................................................................................147 5.3.1 服务水平需求(SLRs)............................................................................147 5.3.2 非运行时需求........................................................................................148 5.3.3 系统约束................................................................................................149 第6章 系统集成需求分析..................................................................................150 6.1 与B2C系统的集成.....................................................................................150 6.1.1 B2C用户登录.......................................................................................150 6.1.2 航班搜索................................................................................................150 6.1.3 酒店搜索................................................................................................150 6.1.4 低价搜索（首页）................................................................................150 6.1.5 促销广告（首页）................................................................................150 6.1.6 邮件预约................................................................................................151 6.1.7 机票促销................................................................................................151 6.1.8 周末游....................................................................................................151 6.1.9 促销航线图............................................................................................151 6.2 与航班状态的集成......................................................................................151 6.2.1 航班状态................................................................................................151 6.3 与值机平台的集成......................................................................................152 6.3.1 办理乘机................................................................................................152 IV国航电子商务项目一期第一阶段需求规格说明书 6.4 与手机平台的集成......................................................................................152 6.4.1 手机平台预定........................................................................................152 6.5 与里程网的集成..........................................................................................152 6.6 与邮件平台的集成......................................................................................152 6.6.1 邮件预定................................................................................................152 V国航电子商务项目一期第一阶段需求规格说明书 图表目录 表 2-1 用例中的角色描述......................................................................................................3 表 2-2 用例表格介绍..............................................................................................................5 表 2-3 用例命名规则..............................................................................................................5 表 2-4 系统角色定义..............................................................................................................7 表 2-5 门户功能需求编号命名规则.......................................................................................7 表 2-6 前台需求列表............................................................................................................10 表 2-7 后台需求列表............................................................................................................11 表 4-1 容量与性能................................................................................................................41 表 4-2 可用性........................................................................................................................41 表 4-3 系统安全性矩阵........................................................................................................41 表 4-4 系统管理....................................................................................................................42 表 5-1 添加模板用例表........................................................................................................46 表 5-2 添加模板描述表........................................................................................................46 表 5-3 删除模板用例描述表................................................................................................47 表 5-4 编辑模板用例描述表................................................................................................49 表 5-5 发布模板用例描述表................................................................................................51 表 5-6 回收模板用例描述表................................................................................................52 表 5-7 编辑图片用例描述表................................................................................................54 表 5-8 编辑栏位用例描述表................................................................................................56 表 5-9 编辑栏位描述表........................................................................................................56 表 5-10 添加资源类别用例描述表......................................................................................59 表 5-11 添加资源类别描述表..............................................................................................59 表 5-12 修改资源类别用例描述表......................................................................................60 表 5-13 删除资源类别用例描述表......................................................................................61 表 5-14 添加静态资源用例描述表......................................................................................63 表 5-15添加静态资源描述表...............................................................................................64 表 5-16 添加动态资源用例描述表......................................................................................66 表 5-17 添加动态资源描述表..............................................................................................66 表 5-18 添加包资源用例描述表..........................................................................................68 表 5-19 添加包资源描述表..................................................................................................68 表 5-20 编辑资源用例描述表..............................................................................................69 表 5-21 编辑参数用例描述表..............................................................................................71 表 5-22 编辑参数描述表......................................................................................................71 表 5-23 编辑图片用例描述表..............................................................................................72 表 5-24 删除资源用例描述表..............................................................................................73 表 5-25 发布资源用例描述表..............................................................................................75 表 5-26 回收资源用例描述表..............................................................................................76 表 5-27 编辑频道用例描述表..............................................................................................78 表 5-28 编辑频道描述表......................................................................................................79 表 5-29 添加子栏目用例描述表..........................................................................................81 表 5-30 删除子栏目用例描述表..........................................................................................83 表 5-31 编辑内容用例描述表..............................................................................................85 VI国航电子商务项目一期第一阶段需求规格说明书 表 5-32 编辑内容描述表......................................................................................................86 表 5-33 编辑图片用例描述表..............................................................................................87 表 5-34 编辑图片描述表......................................................................................................87 表 5-35 发布网站及频道用例描述表...................................................................................89 表 5-36 多级发布用例描述表..............................................................................................90 表 5-37 重新发布用例描述表..............................................................................................92 表 5-38 回收频道用例描述表..............................................................................................93 表 5-39 编辑信息用例描述表..............................................................................................96 表 5-40 编辑信息描述表......................................................................................................97 表 5-41 提交信息用例描述表..............................................................................................98 表 5-42 信息连带发布用例描述表......................................................................................99 表 5-43 栏位设置用例描述表............................................................................................101 表 5-44 栏位设置描述表....................................................................................................101 表 5-45 发回修改用例描述表............................................................................................102 表 5-46 预览信息用例描述表............................................................................................104 表 5-47 删除信息用例描述表............................................................................................105 表 5-48 发布信息用例描述表............................................................................................106 表 5-49 重新发布用例描述表............................................................................................108 表 5-50 回收审批用例描述表............................................................................................109 表 5-51 到期回收用例描述表............................................................................................111 表 5-52 重新编辑用例描述表............................................................................................112 表 5-53 增加新用户用例描述表........................................................................................114 表 5-54 增加新用户描述表................................................................................................115 表 5-55 修改用户信息用例描述表....................................................................................116 表 5-56 修改用户密码用例描述表....................................................................................118 表 5-57 删除用户信息用例描述表....................................................................................119 表 5-58 修改用户业务管理权限用例描述表.....................................................................121 表 5-59 修改用户频道管理权限用例描述表.....................................................................122 表 5-60 日志设置用例描述表............................................................................................124 表 5-61 查询日志用例描述表............................................................................................126 表 5-62 删除日志用例描述表............................................................................................128 表 5-63 生成报表用例描述表............................................................................................129 表 5-64 新建产品类别用例描述表....................................................................................131 表 5-65 新建产品类别描述表............................................................................................131 表 5-66 修改产品类别用例描述表....................................................................................133 表 5-67 修改产品类别页面描述表....................................................................................133 表 5-68 删除产品类别用例描述表....................................................................................134 表 5-69 添加免税产品用例描述表....................................................................................135 表 5-70 添加免税产品描述表............................................................................................136 表 5-71 修改免税产品用例描述表....................................................................................137 表 5-72 删除免税产品用例描述表....................................................................................138 表 5-73 批量导入用例描述表............................................................................................140 表 5-74 上载excel文档模板用例描述表...........................................................................142 表 5-75 下载excel文档模板用例描述表...........................................................................143 VII国航电子商务项目一期第一阶段需求规格说明书 表 5-76 导入excel文档用例描述表...................................................................................145 表 5-77 查询当日收盘价信息用例描述表.........................................................................147 表 5-78 容量与性能定义....................................................................................................147 表 5-79 可用性定义............................................................................................................147 表 5-80 系统安全定义........................................................................................................148 表 5-81 系统管理定义........................................................................................................148 图 2-1 系统概述......................................................................................................................2 图 2-2 用例图示......................................................................................................................3 图 2-3 系统上下文..................................................................................................................6 图 4-1 门户前台功能模块....................................................................................................14 图 4-2 门户改版首页............................................................................................................16 图 4-3 B2C 登录.....................................................................................................................17 图 4-4 机票预订....................................................................................................................17 图 4-5 低价搜索....................................................................................................................18 图 4-6促销图片....................................................................................................................19 图 4-7 酒店预订....................................................................................................................19 图 4-8办理乘机界面............................................................................................................20 图 4-9 新开航线....................................................................................................................21 图 4-10 国际机票专区..........................................................................................................21 图 4-11 手机平台预订..........................................................................................................22 图 4-12 邮件预订..................................................................................................................22 图 4-13 提交成功确认信息..................................................................................................22 图 4-14 促销信息..................................................................................................................23 图 4-15 服务公告..................................................................................................................23 图 4-16 快速链接..................................................................................................................24 图 4-17 航班状态页面..........................................................................................................25 图 4-18 促销频道着陆页面..................................................................................................26 图 4-19 机票促销列表..........................................................................................................26 图 4-20 邮件预约..................................................................................................................27 图 4-21 周末游......................................................................................................................34 图 4-22 促销航线图..............................................................................................................35 图 4-23 联合促销标签页......................................................................................................28 图 4-24 机票+酒店页面........................................................................................................30 图 4-25 国际机票促销页面..................................................................................................32 图 4-26 新开航线..................................................................................................................32 图 4-27 信息推广..................................................................................................................33 图 4-28目的地指南频道一级页面.......................................................................................37 图 4-29目的地指南频道一级页面.......................................................................................38 图 4-30 目的地指南频道三级页面......................................................................................39 图 4-31 下载专区页面..........................................................................................................40 图 5-1 门户后台管理系统功能框架.....................................................................................43 图 5-2 模板管理用例图........................................................................................................44 VIII国航电子商务项目一期第一阶段需求规格说明书 图 5-3 添加模板用例图........................................................................................................46 图 5-4 删除模板页面描述图................................................................................................48 图 5-5 发布模板页面描述图................................................................................................51 图 5-6 编辑图片页面描述图................................................................................................54 图 5-7 编辑栏位页面描述图................................................................................................56 图 5-8 资源管理用例图........................................................................................................57 图 5-9 添加资源类别页面描述图........................................................................................59 图 5-10 删除资源类别页面描述图......................................................................................62 图 5-11 添加静态资源页面描述图(1)..................................................................................63 图 5-12添加静态资源页面描述图(2)..................................................................................64 图 5-13添加静态资源页面描述图(3)..................................................................................64 图 5-14 添加动态资源页面描述图......................................................................................66 图 5-15 添加包资源页面描述图..........................................................................................68 图 5-16 编辑参数页面描述图..............................................................................................71 图 5-17 删除资源页面描述图..............................................................................................74 图 5-18 网站管理用例图......................................................................................................77 图 5-19 编辑频道页面描述图..............................................................................................79 图 5-20 添加子栏目页面描述图(1)......................................................................................81 图 5-21 添加子栏目页面描述图(2)......................................................................................81 图 5-22 删除子栏目页面描述图..........................................................................................83 图 5-23 编辑内容页面描述图(1)..........................................................................................85 图 5-24 编辑内容页面描述图(2)..........................................................................................85 图 5-25 编辑图片页面描述图..............................................................................................87 图 5-26 发布网站及频道页面描述图...................................................................................89 图 5-27 发布管理用例图......................................................................................................94 图 5-28 编辑信息页面描述图..............................................................................................96 图 5-29 提交信息页面描述图..............................................................................................98 图 5-30 栏位设置页面描述图(1)........................................................................................101 图 5-31 栏位设置页面描述图(2)........................................................................................101 图 5-32 发回修改页面描述图............................................................................................102 图 5-33 预览信息页面描述图............................................................................................104 图 5-34 删除信息页面描述图............................................................................................105 图 5-35 发布信息页面描述图............................................................................................107 图 5-36 回收审批页面描述图............................................................................................109 图 5-37 到期回收页面描述图............................................................................................111 图 5-38 重新编辑页面描述图............................................................................................112 图 5-39用户管理用例图....................................................................................................113 图 5-40 增加新用户页面描述图........................................................................................115 图 5-41 修改用户密码页面描述图....................................................................................118 图 5-42 删除用户信息页面描述图....................................................................................119 图 5-43 权限管理用例图....................................................................................................120 图 5-44 修改用户业务管理权限页面描述图.....................................................................121 图 5-45 修改用户频道管理权限页面描述图.....................................................................123 图 5-46 日志报表管理用例图............................................................................................123 IX国航电子商务项目一期第一阶段需求规格说明书 图 5-47 日志设置页面描述图............................................................................................125 图 5-48 查询日志页面描述图............................................................................................127 图 5-49 生成报表页面描述图............................................................................................129 图 5-50 机上免税品用例图................................................................................................130 图 5-51 添加免税产品页面描述图....................................................................................136 图 5-52 删除免税产品页面描述图....................................................................................139 图 5-53 航空运营数据用例图............................................................................................141 图 5-54 股票信息用例图....................................................................................................145 X国航电子商务一期项目需求分析说明书 第1章 前言 Preface 1.1 文档目标与范围 本文主要为描述国航电子商务项目一期A国内门户网站需求定义文件。并作 为后续设计以及开发实施的指导性文件。 本文包括国航项目 Phase 1A门户前台改版内容，即门户首页和促销频道， 以及门户后台内容管理和新增后台应用，即机上免税品、航空运营数据和股票信 息等内容。 改版门户网站除门户首页和促销频道外，将保留目前网站所有内容和功能。 其他未提及内容均为网站移植内容。移植内容将根据新版版面宽度及样式做轻微 调整，所有功能及内容保持现状不变，故不作为本文描述对象。 门户现有后台，抢鲜游以及旅客投诉，将沿用目前已开发后台，并维持目前功 能界面不变，只整合到统一门户后台管理系统，亦不做重点描述。 1.2 文档目标读者 国内门户网站前台系统、后台系统（含内容管理系统）设计人员、需求测试人 员。 第 1 页 共 17 页国航电子商务一期项目需求分析说明书 第2章 概述 Overview 2.1 系统概述 图 2-1 系统概述 门户分为前台页面、后台应用以及系统集成三部分。本期门户改版主要包括 首页以及促销频道，其他板块继承目前风格和内容不变。后台用 IBM Content Management System Asset(CMS)替换目前CMS，并根据国航需求定制特定功能。 本期门户后台将整合CMS以及部分应用后台。用户权限控制模块将控制业务管理 员以及频道管理的业务模块以及CMS频道的管理功能。系统集成部分由B2C系统 以及其他系统提供部分前台页面及功能，并有CMS控制页面发布及回收。 2.2 系统需求编制说明 系统需求包含四大部分：功能需求、非功能需求、集成需求、报表统计需求， 其中功能需求采用用例图的方式描述。 第 2 页 共 17 页国航电子商务一期项目需求分析说明书 用例图是由角色（图中人型）和案例（图中椭圆）组成。角色是指系统外部的 人或事，但与系统相互作用。角色代表用户、外部硬件、其他系统或时间等。 图 2-2 用例图示 2.2.1 角色描述介绍 角色与单个系统使用者的区别是：角色代表特别种类的使用者而并非实际的 使用者。一些使用者能发挥同样的作用，这意味着它们是一个或同一个角色。 在 此类情况下，系统使用者构成一个角色。 在有些情况，只有一个人承担角色的作用。比如， 只有一个人是一个较小系 统的系统管理员。某个人可以扮演多个角色。 角色名字应能反应出它能起的作用，必须清楚反映出角色是使用者（人）、 角色名称 外部硬件、其他系统或是时间等。 用一句或两句话（最多一段话），定义角色在使用系统时所起的作用以及扮 概述 演的职责。 超类 被继承的角色 继承 子类 从超类继承的角色 表 2-1 用例中的角色描述 第 3 页 共 17 页国航电子商务一期项目需求分析说明书 2.2.2 用例介绍 如下表，为用例描述中各字段的含义。 用例编号 对该用例进行的编号 用例名称 用例的名称 用例简述 对用例的简单描述 业务事件 该用例所涉及的业务事件 行为角色 描述该用例涉及到的用户角色 频率及重要性指标 该用例发生的频率及重要性 业务触发事件 描述触发该用例发生的业务事件 结束条件 描述结束该用例的条件，分为成功条件和失败条件  成功条件 描述能够使该用例执行成功的条件  失败条件 描述导致该用例执行失败的条件 输入概述 说明该用例的输入内容 输出概述 说明该用例的输出内容 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 步骤描述每个步骤所说明与该步骤相 说明所输入的数 对该步骤进行补充说明 序 发生的动作 关的数据 据是否为空 号， 以1， 2 ， 3，… 标识 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 步骤所对应的说明导致该步 描述该异常步 描述与该步 说明该步 对该步骤进行补 序号 主事件流骤异常的条件 骤的操作 骤相关的数 骤在失败充说明 步骤序号 据项 后需要跳 转到的主 事件流序 号 业务规则： 编号 规则 备注 对应步骤号 第 4 页 共 17 页国航电子商务一期项目需求分析说明书 业务描述该业务规则内容 对该业务规则的补说明对应该业务规则 规则 充说明 的步骤号，包括主事 编号 件流和异常事件流的 步骤号 表 2-2 用例表格介绍 2.2.3 用例命名规则 本文档中，将以“UC-AAA-BBB[-CCC]-NNN”形式来命名项目中的所有用例。 域 描述 举例 UC Use Case的缩写，所有的用例都将以UC开头。 UC 子系统教简称 B2C B2C网站 AAA PRT Portal 子系统模块简称 FND 前台 BBB BND 后台 子模块简称 SYS 系统管理 CMS 内容管理 CCC TFP 机上免税品 BOD 航空运行数据 DSD 股票信息 NNN 对用例的数字编号 001 表 2-3 用例命名规则 第 5 页 共 17 页国航电子商务一期项目需求分析说明书 2.3 系统上下文图 图 2-3 系统上下文 2.4 系统角色定义 本系统中的角色有： 序号 角色名称 角色说明 备注 负责创建新用户，赋予新用 1 后台管理员 管理用户、用户权限 户相应业务权限、频道权限 负责频道内模板、内容以及 2 频道管理员 管理CMS不同频道 资源的编写、审批和发布 3 业务管理员 管理不同后台 负责相关后台模块管理 第 6 页 共 17 页国航电子商务一期项目需求分析说明书 表 2-4 系统角色定义 2.5 系统需求列表 2.5.1 门户功能需求编号命名规则 需求列表编号将以“FN-AAA-BBB[-CCC]-NNN”形式来命名。 域 描述 举例 FN Function No的缩写，所有的需求都将以FN开头。 FN 子系统教简称 B2C B2C网站 AAA PRT Portal 子系统模块简称 FND 前台 BBB BND 后台 子模块简称 MAN 门户首页 ADV 门户促销频道 TRV门户目的地指南频道 CCC DWN门户下载专区 SYS 系统管理 CMS 内容管理 APP 业务后台 NNN 对需求的数字编号 001 表 2-5 门户功能需求编号命名规则 2.5.2 前台需求列表 在下面列表中，列出各个功能及对应的描述。 序号 功能编号 功能名称 功能描述 备注 1 FN-B2C-FND-MAN-001 网站登录 登录到B2C系 统 2 FN-B2C-FND-MAN-002 航班查询 查询航班 3 FN-B2C-FND-MAN-003 低价搜索 展示定制航线 第 7 页 共 17 页国航电子商务一期项目需求分析说明书 最低价 4 FN-B2C-FND-ADV-001 机票促销 机票促销广告 5 FN-B2C-FND-ADV-002 邮件预约 输 入 邮 箱 地 址、需要航线 信息、价格限 制等内容，获 得相关信息 6 FN-PRT-FND-MAN-001 促销图片 促销图片 7 FN-PRT-FND-MAN-002 酒店预订 发送酒店预订 表单到国航里 程网，并在弹 出页面显示结 果 8 FN-PRT-FND-MAN-003 办理乘机 特定城市航班 网上值机办理 9 FN-PRT-FND-MAN-004 新开航线 新开航线广告 图片 10 FN-PRT-FND-MAN-005 国际专区 国际专区广告 图片 11 FN-PRT-FND-MAN-006 手机平台 手机平台图片 12 FN-PRT-FND-MAN-007 邮件预订 输入邮箱地址 获得促销信息 13 FN-PRT-FND-MAN-008 促销信息 促销信息列表 14 FN-PRT-FND-MAN-009 服务公告 服务公告列表 第 8 页 共 17 页国航电子商务一期项目需求分析说明书 15 FN-PRT-FND-MAN-010 快速链接 快速链接列表 16 FN-PRT-FND-MAN-011 航班状态 查询航班状态 17 FN-PRT-FND-ADV-001 联合促销 联合促销信息 18 FN-PRT-FND-ADV-002 机票+酒店 机票+酒店促 销信息 19 FN-PRT-FND-ADV-003 国际促销专区 国际航线促销 广告 20 FN-PRT-FND-ADV-004 新开航线 新开航线促销 广告 21 FN-PRT-FND-ADV-005 信息推广发布 将选中信息发 布到其他网站 22 FN-PRT-FND-ADV-006 国航假期 国航假期促销 信息 23 FN-PRT-FND-ADV-007 大客户 大客户信息 24 FN-PNT-FND-ADV-008 周末游 周末促销航线 展示 25 FN-PNT-FND-ADV-009 促销航线图 促销航线图 26 FN-PRT-FND-TRV-001 目的地指南 目的地指南频 道着陆页面 27 FN-PRT-FND-TRV-002 城市介绍 目的地指南频 道二级页面 28 FN-PRT-FND-TRV-003 具体信息 目的地指南三 第 9 页 共 17 页国航电子商务一期项目需求分析说明书 级页面 29 FN-PRT-FND-DWN-001 下载专区 下载频道页面 表 2-6 前台需求列表 2.5.3 后台需求列表 序号 功能编号 功能名称 功能描述 备注 1 FN-PRT-BND-CMS-001 CMS模板管理 编辑发布频道模 CMS 板和信息模板 2 FN-PRT-BND-CMS-002 CMS资源管理 编辑和发布动态 CMS 资源和链接资源 3 FN-PRT-BND-CMS-003 CMS网站管理 网站频道发布 CMS 4 FN-PRT-BND-CMS-004 CMS 信息发布 网站信息编辑评 CMS 管理 审与发布 5 FN-PRT-BND-SYS-001 用户管理 编辑添加用户 SYS 6 FN-PRT-BND-SYS-002 权限管理 编辑用户业务频 SYS 道控制权限 7 FN-PRT-BND-SYS-003 日志报表管理 查看系统日志以 SYS 及生成报表 8 FN-PRT-BND-APP-001 机上免税品管 机上免税品的录 APP 理 入与编辑 9 FN-PRT-BND-APP-002 航空运营数据 上传航空运营数 APP 管理 据 第 10 页 共 17 页国航电子商务一期项目需求分析说明书 10 FN-PRT-BND-APP-003 股票信息 获取当日股票信 APP 息 11 FN-PRT-BND-APP-004 旅客意见反馈 处理旅客意见 APP 管理 12 FN-PRT-BND-APP-005 抢鲜游管理 抢鲜游管理模块 APP 表 2-7 后台需求列表 第 11 页 共 17 页国航电子商务一期项目需求分析说明书 第3章 业务需求分析 Business Requirement Analysis 3.1 相关业务流程分析 国航Portal一期A包括CMS内容管理、用户权限管理、航空经营数据后台管 理、机上免税品管理，其他后台包括旅客意见反馈管理、股票信息管理以及抢鲜 游管理将维持现状，并进行统一整合。 3.1.1 CMS内容管理流程 门户后台管理员负责创建和发布门户整体布局及风格、频道设置等相关内容 并可将不同栏目权限分发给不同的频道管理员。频道管理员负责分配频道内容、 风格定制以及相关内容的编写和发布。后台管理同时可具有所有频道的定制和发 布权限。频道管理员和后台管理员同时具有评审、回收、到期信息重新编辑等权 限。在定制模板、频道以及信息内容发布以后，会在本地创建相应的网页文件以 及资源。生成的文件以及资源将被防篡改软件部署到测试及生产环境的相应位置 3.1.2 用户权限管理流程 门户后台管理负责增加新用户，修改用户信息等。并可激活或者冻结不同的 用户帐号。登录用于亦可在登录后修改自己的登录密码。 门户网站管理员可将不同的业务模块以及频道模块设置赋予不同的用户。在 用户获得不同的业务模块权限后，登录后，将可以访问不同的业务后台，并控制 后台应用。在用户获得不同的频道权限以后，在内容管理模块，将可编辑、审批和 发布本频道信息内容以及风格布局。 3.1.3 航空经营数据管理流程 用户在被分配到航空经营数据后台管理的权限后，登录后即可看到相关管理 菜单。航空经营数据后台管理员在管理界面可以下载相关的Excel文档模板，并 根据模板格式输入相应的数据，然后上传到服务器。后台应用会根据上传的文件 将数据维护到数据库里。在门户前台展示相关航空经营数据时，将会从数据库中 取出相应时间的数据，并展示。应用前台为动态页面，由应用程序提供，并由相关 的频道管理员通过内容管理系统发布到网站的相应位置。 第 12 页 共 17 页国航电子商务一期项目需求分析说明书 3.1.4 机上免税品管理流程 用户在被分配到机上免税品后台的管理权限后，登录后即可看到相关的管理 菜单。机上免税品管理后台管理员可在商品录入界面输入或更改免税商品的信息 包括商品名称、商品分类、价格、描述以及添加相应的图片，并可标识哪些商品为 推荐免税品。相关产品的信息在保存后，会被维护到数据库中。前端动态页面显 示时将根据数据库中的信息进行展示。后台管理功能同时包括浏览商品以及批量 导入的功能。机上免税品前端页面由相应频道管理员负责发布和回收。 3.1.5 旅客意见反馈管理流程 用户在被分配到旅客意见反馈后台的管理权限后，登录后即可看到相关的管 理菜单。业务流程将维持现状不变。 3.1.6 股票信息管理流程 股票信息后台自动在周一到周五下午股市收盘后抓取上海以及香港国航的 股票信息，并保存至数据库中。门户用户浏览网页时，可看到相应的信息，并可根 据时间日志进行历史股价的查询。 3.1.7 抢鲜游管理流程 用户在被分配到抢鲜游后台的管理权限后，登录后即可看到相关的管理菜单 业务流程将维持现状不变。 第 13 页 共 17 页国航电子商务一期项目需求分析说明书 第4章 门户前台系统需求分析 Portal Frontend Requirement Analysis 4.1 系统前台功能模块 图 4-4 门户前台功能模块 4.2 系统前台需求 4.2.1 Portal首页 4.2.1.1 首页展示 4.2.1.1.1 需求说明 版式和风格：门户首页采用宽屏960像素宽度、两分屏结构展现，如图1 所示，整体以清新雅致的风格做色彩搭配。 第 14 页 共 17 页国航电子商务一期项目需求分析说明书 内容：整体页面自顶向下分为三个主题区域：Header区域（顶部）、内容 信息区域（中部）和底部导航区域（下部）。其中，中间内容信息区域部分主 要包括： 1、机票预定和促销信息：这两部分内容以各占约50%的比例（具体页面比 例请参照BLUE公司的设计终稿）位于中部区域的顶部；其中促销区域强调以文 字和图片相结合的方式突出网站电子商务的功能性需求； 2、中部区域中间位置按照约4等分的分配比率展示以4幅图片不同主题的 链接区域（具体页面比例请参照BLUE公司的设计终稿），通过每幅图片能够链 接到对应的栏目页面； 3、中部区域的下部分划分为促销信息列表、服务公告列表和快速链接列表 三部分主题栏目信息。包含“加入国航微博粉丝”的链接。 4.2.1.1.2 页面设计 下图首页效果是依据客户要求的演示效果图，最终设计效果请参考Blue提 供的，首页页面设计图终稿。 第 15 页 共 17 页国航电子商务一期项目需求分析说明书 图 4-5 门户改版首页 4.2.1.2 网站登录（FN-B2C-FND-MAN-001） 4.2.1.2.1 需求说明 门户首页需要保留网站登录的功能，点击“网站登录”后以浮动提示框的 形式提示输入用户名和口令，实现用户 B2C系统登录的功能。门户网站本身并 没有登录概念。登录B2C系统的用户将可以进行B2C系统的相关操作。 4.2.1.2.2 页面设计 下图供参考。 第 16 页 共 17 页国航电子商务一期项目需求分析说明书 图 4-6 B2C 登录 4.2.1.3 航班查询（FN-B2C-FND-MAN-002） 4.2.1.2.1 需求说明 航班查询板块内容由B2C系统提供功能及数据，负责查询相关机票，并显 示。门户网站内容管理负责本版块的发布与回收 4.2.1.2.2 页面设计 下图供参考： 图 4-7 机票预订 第 17 页 共 17 页国航电子商务一期项目需求分析说明书 4.2.1.4 低价搜索（FN-B2C-FND-MAN-003） 4.2.1.3.1 需求说明 促销版块下半部分提供低价搜索功能，完成低价促销航线及产品展示，该 部分显示内容由B2C提供相关数据，并由B2C后台管理控制显示。 4.2.1.3.2 页面设计 下图供参考。 图 4-8 低价搜索 4.2.1.5 促销图片（FN-PRT-FND-MAN-001） 4.2.1.3.1 需求说明 促销板块主要包含上下两部分内容。促销版块上部提供促销图片链接（整 体图片可根据用户点击左侧小图切换），点击图片可链接到相关促销信息页。 4.2.1.3.2 页面设计 下图供参考。 第 18 页 共 17 页国航电子商务一期项目需求分析说明书 图 4-9促销图片 4.2.1.6 酒店预订（FN-PRT-FND-MAN-002） 4.2.1.3.1 需求说明 酒店预订为查询搜索页面上部分内容，填入相关信息，提交表单以后，将 弹出国航里程网酒店搜索结果页面。 4.2.1.3.2 页面设计 下图供参考。 图 4-10 酒店预订 第 19 页 共 17 页国航电子商务一期项目需求分析说明书 4.2.1.7 办理乘机（FN-PRT-FND-MAN-003） 4.2.1.4.1 需求说明 办理乘机界面在现有界面下方添加手机值机、CUSS值机以及电话值机链接。 分别连接到相应的页面。相应页面应提供详细的值机帮助内容、提示信息、以 及值机过程演示等信息。 4.2.1.4.2 页面设计 下图供参考。 图 4-11办理乘机界面 4.2.1.8 新开航线（FN-PRT-FND-MAN-004） 4.2.1.5.1 需求说明 Portal首页中部放置单行四个广告图片区域，其中第一个为“新开航线”促 销。点击相应图片后进入具体促销信息页面。 4.2.1.5.2 页面设计 第 20 页 共 17 页国航电子商务一期项目需求分析说明书 下图供参考。 图 4-12 新开航线 4.2.1.9 国际专区（FN-PRT-FND-MAN-005） 4.2.1.5.1 需求说明 Portal首页中部放置单行四个广告图片区域，第二个为“国际专区”促销。 点击相应图片后进入具体促销信息页面。 4.2.1.5.2 页面设计 下图供参考。 图 4-13 国际机票专区 4.2.1.10 手机平台（FN-PRT-FND-MAN-006） 4.2.1.6.1 需求说明 Portal首页中部广告图片区域提供一个手机平台链接图片，点击后链接到手 机平台相关页面，用户通过输入手机号码，后台系统以短信的形式将国航手机 平台链接信息发送到用户手机终端，用户能够方便地使用手机登录国航电子商 务网站。 第 21 页 共 17 页国航电子商务一期项目需求分析说明书 4.2.1.6.2 页面设计 下图供参考。 图 4-14 手机平台预订 4.2.1.11 邮件预订（FN-PRT-FND-MAN-007） 4.2.1.7.1 需求说明 Portal首页中部广告图片区域提供一个邮件预订功能区域，提供用户电子邮 件地址输入后客户能够预定特定时间段内指定线路的航班信息情况邮件。提交 成功后将出现“提交成功！”确认信息。 4.2.1.7.2 页面设计 下图供参考。 图 4-15 邮件预订 图 4-16 提交成功确认信息 4.2.1.12 促销信息（FN-PRT-FND-MAN-008） 4.2.1.8.1 需求说明 第 22 页 共 17 页国航电子商务一期项目需求分析说明书 Portal首页提供促销信息内容，点击可查看相应信息。点击下部更多信息链 接，弹出所有促销信息界面。 4.2.1.8.2 页面设计 下图供参考。 图 4-17 促销信息 4.2.1.13 服务公告（FN-PRT-FND-MAN-009） 4.2.1.9.1 需求说明 Portal首页提供服务公告信息。点击查看详细公告信息。点击下部更多公告 链接则弹出全部公告页面。 4.2.1.9.2 页面设计 下图供参考。 图 4-18 服务公告 第 23 页 共 17 页国航电子商务一期项目需求分析说明书 4.2.1.14 快速链接（FN-PRT-FND-MAN-010） 4.2.1.10.1 需求说明 Portal首页提供快速链接。点击进入相应链接内容。点击下部更多链接弹出 更过快速链接页面。 4.2.1.10.2 页面设计 下图供参考。 图 4-19 快速链接 4.2.1.15 航班状态（FN-PRT-FND-MAN-011） 4.2.1.10.1 需求说明 Portal首页提供航班状态界面。功能链接均保持目前功能不变。版面根据新 版宽度做布局调整，并在下方那个加入温馨提示链接。 4.2.1.10.2 页面设计 下图供参考。 第 24 页 共 17 页国航电子商务一期项目需求分析说明书 图 4-20 航班状态页面 4.2.2 促销频道 4.2.2.1 机票促销（FN-B2C-FND-ADV-001） 4.2.2.1.1 需求说明 1. 图片区域（非flash技术实现）：实现多幅图片连续播放的功能，实现 点击下方小图，更换显示大图的图片切换效果。同时大图图片可以链接到预先 设定好的详细信息页面（URL）。此外，后台管理用户可以对图片区域的图片维 护。 2. 促销邮件预约(同目前国内网站) 3. 联合促销：用户可自行在后台编辑信息，发布后以明细形式显示单个联 合促销方案内容。 4. 机票价格：分两行显示，显示促销航线机票价格等信息。单行显示 5个 机票或航线信息，数据要求从 B2C 系统中获取并以粗体数字字符显示，如图 10，其促销机票数据显示顺序等可通过后台管理实现控制；首行显示单程机票 数据，次行显示往返机票数据。点击每个机票价格可直接链接到机票搜索页面。 5. 机票促销列表：用户添加机票促销信息后可自动添加到列表中。并具有 分页功能。 第 25 页 共 17 页国航电子商务一期项目需求分析说明书 6. 广告区域：可放置3张图片广告，并做链接。其中将包括里程促销广告 位。点击将出现里程促销相关信息页面。 4.2.2.1.2 页面设计 下图供参考。 图 4-21 促销频道着陆页面 图 4-22 机票促销列表 第 26 页 共 17 页国航电子商务一期项目需求分析说明书 4.2.2.2 邮件预约（FN-B2C-FND-ADV-002） 4.2.1.7.1 需求说明 Portal首页提供邮件预约功能。邮件预约后台将根据用户输入的条件，将请 求发给B2C后台以查询B2C相关运价数据，然后返回给邮件预约后台，继而转 发给相应客户。 4.2.1.7.2 页面设计 后台检索条件为：时间起止、航线起止、价格范围（以下）、邮箱地址。 下图供参考。 图 4-23 邮件预约 第 27 页 共 17 页国航电子商务一期项目需求分析说明书 4.2.2.3 联合促销（FN-PRT-FND-ADV-001） 4.2.2.2.1 需求说明 联合促销内容为静态页面，由门户后台内容管理负责编辑、发布与回收。 4.2.2.2.2 页面设计 下图供参考。 图 4-24 联合促销标签页 4.2.2.4 机票+酒店（FN-PRT-FND-ADV-002） 4.2.2.3.1 需求说明 第 28 页 共 17 页国航电子商务一期项目需求分析说明书 机票+酒店板块最上方为“抢鲜游”，以不同背景色突出显示。剩余部分为 机+酒推销，并有出发地搜索框，以实现以出发地为目的的促销航线搜索。 4.2.2.3.2 页面设计 下图供参考。 第 29 页 共 17 页国航电子商务一期项目需求分析说明书 图 4-25 机票+酒店页面 4.2.2.5 国际促销专区（FN-PRT-FND-ADV-003） 4.2.2.3.1 需求说明 国际促销专区将由门户网站内容管理进行编辑与发布。专区上部提供促销 图片以及相应描述。下部机票列表由门户网站内容管理负责发布与回收。 4.2.2.3.2 页面设计 下图供参考： 第 30 页 共 17 页国航电子商务一期项目需求分析说明书 第 31 页 共 17 页国航电子商务一期项目需求分析说明书 图 4-26 国际机票促销页面 4.2.2.6 新开航线（FN-PRT-FND-ADV-004） 4.2.2.4.1 需求说明 新开航线列表内容由门户网站内容管理负责编辑与发布。 4.2.2.4.2 页面设计 图 4-27 新开航线 第 32 页 共 17 页国航电子商务一期项目需求分析说明书 4.2.2.7 信息推广发布（FN-PRT-FND-ADV-005） 4.2.2.6.1 需求说明 页面不同位置有“发布到其他网站”功能。可以将搜索出的航班信息、促 销信息等内容发布到其他网站，比如：新浪微博、人人网，等等。 4.2.2.6.2 页面设计 图 4-28 信息推广 4.2.2.8 国航假期（FN-PRT-FND-ADV-006） 4.2.2.6.1 需求说明 国航假期内容由门户内容管理系统提供内容以及负责发布与回收。 4.2.2.6.2 页面设计 Blue设计中。 4.2.2.9 大客户（FN-PRT-FND-ADV-007） 4.2.2.6.1 需求说明 大客户内容由门户内容管理系统提供内容以及负责发布与回收。 第 33 页 共 17 页国航电子商务一期项目需求分析说明书 4.2.2.6.2 页面设计 Blue设计中。 4.2.2.10 周末游（FN-PNT-FND-ADV-008） 4.2.2.5.1 需求说明 周末游由B2C提供功能与数据，门户网站内容管理负责编辑与发布。 4.2.2.5.2 页面设计 周末游以出发城市和时间范围为条件，提供B2C系统搜索符合条件的周末 （周五下午至周日）的航线及价格。 图 4-29 周末游 第 34 页 共 17 页国航电子商务一期项目需求分析说明书 4.2.2.11 促销航线图（FN-PNT-FND-ADV-009） 4.2.2.6.1 需求说明 促销航线图由B2C提供功能与数据，门户网站内容管理负责编辑与发布。 4.2.2.6.2 页面设计 促销航线图通过以地图的形式，以出发城市和时间范围为条件，提供 google 地图搜索的功能，通过点击地图上的出发地点标识，可以实现直接链接到 B2C 订票系统。下图为参考图： 图 4-30 促销航线图 第 35 页 共 17 页国航电子商务一期项目需求分析说明书 4.2.3 目的地指南 4.2.3.1 目的地指南着陆页（FN-PRT-FND-TRV-001） 4.2.2.6.1 需求说明 目的地指南频道要提供目的地指南信息，为用户提供全面信息资源。方便 用户旅行，娱乐，购物，餐饮，交通等活动。所有内容均由门户后台内容管理 系统负责内容的发布与回收。目的地指南着陆页面上部显示主推城市及其简介 点击图片直接进入主推城市页面。下部显示国内城市以及国际城市链接。可在 每行最后显示“更多”以查看更多城市。 4.2.2.6.2 页面设计 图 4-31目的地指南频道一级页面 第 36 页 共 17 页国航电子商务一期项目需求分析说明书 4.2.3.2 城市介绍二级页面（FN-PRT-FND-TRV-002） 4.2.2.6.1 需求说明 页面上方显示城市图片及简介。城市图片下方，点击“立即前往”链接到 门户首页，查询航班目的地为本城市。本页提供城市简介、航班信息、机场指 南、当地营业部、当地交通、气候条件、推荐酒店、旅游景点、会展旅游等信 息。并在下方有“收藏本页”以及“推荐”等功能。 二级页面在一期A中只提供模板。 4.2.2.6.2 页面设计 图 4-32目的地指南频道一级页面 第 37 页 共 17 页国航电子商务一期项目需求分析说明书 4.2.3.3 具体信息页面三级页面（FN-PRT-FND-TRV-003） 4.2.2.6.1 需求说明 三级页面为图片文字模式。提供相关的具体信息。三级页面下部有收藏本 页以及推荐功能。 三级页面在一期A中只提供模板。 4.2.2.6.2 页面设计 图 4-33 目的地指南频道三级页面 第 38 页 共 17 页国航电子商务一期项目需求分析说明书 4.2.4 下载专区 4.2.4.1 需求说明(FN-PRT-FND-DWN-001) 下载专区频道要为国航网站提供资源分类下载功能。广大用户可以通过页 面资源文件列表下载得到对自身有帮助的资料。下载专区内容由门户后台内容 管理系统负责发布和回收。 4.2.4.2 页面设计 图 4-34 下载专区页面 4.2.5 其他 门户重点页面添加Feedback功能。 第 39 页 共 17 页国航电子商务一期项目需求分析说明书 4.3 系统非功能需求 4.3.1 服务水平需求(SLRs) 4.3.1.1容量与性能 平均响应时间 <2秒 静态页面 峰值响应时间 <4秒 平均响应时间 <5秒 图片列表类动态界 面 峰值响应时间 <10秒 平均响应时间 <3秒 一般动态页面 峰值响应时间 <6秒 表 4-8 容量与性能 4.3.1.2高可用性 可用性需求 99.5% 负载均衡需求 Active-Active 表 4-9 可用性 4.3.1.3安全性 系统安全性要求如下： 第 40 页 共 17 页国航电子商务一期项目需求分析说明书 表 4-10 系统安全性矩阵 4.3.1.4系统管理 每日 增量备份 门户数据库 每周 全量备份 更新前 全量备份 应用 更新后 全量备份 表 4-11 系统管理 4.3.2 非运行时需求 4.3.2.1可移植性 整个系统的设计建设，应当遵循J2EE标准，可以向其他操作系统应用服务器 移植。 4.3.2.2可维护性 整个系统的设计建设，应当遵循SOA体系架构设计，以及组件化模型设计的 标准，提高系统的可维护性。 第 41 页 共 17 页国航电子商务一期项目需求分析说明书 4.3.3 系统约束 4.3.3.1业务约束 无。 4.3.3.2技术约束 无。 4.3.3.3技术标准  Java, J2EE, EJB, JSF等语言标准；  XML, XSD, Web Service等服务标准；  JDBC, Hibernate等数据库访问标准； 第 42 页 共 17 页国航电子商务一期项目需求分析说明书 第5章 门户后台管理系统需求分析 Portal Backend Requirements Analysis 5.1 门户后台功能框架 图 5-35 门户后台管理系统功能框架 从国航客户对门户网站改版的实际业务需求出发，在满足现门户网站业务要 求的前提下实现一套完善的门户后台管理平台系统。系统总体功能实现包括： CMS管理、应用集成管理和平台基础服务功能。 首先，CMS管理功能要求能够满足国航门户网站在网站搭建及内容发布上 的全部需求，该功能域主要涵盖模板管理、资源管理、内容权限管理、网站管理和 内容发布管理等功能实现，能够实现基于模板的网站架构及布局的搭建，以及多 种数据信息内容和多种信息分类的内容发布管理，在网站内容发布和权限控制上 满足目前国航门户网站对于不同业务单位具备栏目管理权限的要求。 其次，目标系统计划实现对新应用及已有应用管理模块集成的功能，应用集 成功能与主要涵盖两部分的内容，及新后台应用管理功能的集成和现已实现后台 管理功能的集成。系统将新增机票促销和新开航线后台管理功能，同时与现有后 台应用（邮件预订、旅客意见反馈、机票促销管理、股票信息管理和新开航线管理 第 43 页 共 17 页国航电子商务一期项目需求分析说明书 等）无缝集成到统一的未来系统平台（关于系统集成需求分析请参见第6章）。 此外，未来门户后台管理系统还提供灵活的用户，权限，数据统计、文件按上 传等基础功能的支持。整个系统（上图所示）功能划分能够的全面覆盖国航对于 门户后台管理的业务需求。 5.2 系统功能需求 5.2.1 CMS管理 5.2.1.1 模板管理(FN-PRT-BND-CMS-001) 图 5-36 模板管理用例图 5.2.1.1.1 添加模板 用例描述 用例编号 UC-PRT-BND-CMS-001 用例名称 添加模板 用例简述 增加新的栏目模板或信息模板 业务事件 增加新的栏目模板或信息模板 第 44 页 共 17 页国航电子商务一期项目需求分析说明书 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时、重要 业务触发事件 点击“添加新模板”按钮 结束条件  成功条件 新模板被正常保存  失败条件 新模板未被正常保存 输入概述 添加的模板信息 输出概述 保存成功/失败消息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 点击“添加模 板”按钮 2 在模板页面添加模板名称、模板说 模板信息 明、头段 (Header)、内容段 (Content)、尾段 (Footer)、预览图 片 3 点击“保存” 模板名称必填项 不为空 4 返回模板列表页 返回成功失败消息 面 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 1 2 点击“取消” 取消添加模板 4 按钮 业务规则： 编号 规则 备注 对应步骤号 表 5-12 添加模板用例表 UI 页面描述 第 45 页 共 17 页国航电子商务一期项目需求分析说明书 图 5-37 添加模板用例图 UI 描述表 数据要素 数据性质 是否必须 输入方式 备注 模板id 数字 是 自动 唯一标识信息，自动生成，不显示 模板名称 文本 是 手工 说明 文本 否 手工 Header 文本 否 手工 Content 文本 否 手工 Footer 文本 否 手工 二进制对象， 预览图片 否 手工 文件选择 模板状态 文本 是 自动 已发布和未发布（默认值） 表 5-13 添加模板描述表 5.2.1.1.2 删除模板 用例描述 用例编号 UC-PRT-BND-CMS-002 用例名称 删除模板 用例简述 删除现存模板 业务事件 删除模板 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时、重要 第 46 页 共 17 页国航电子商务一期项目需求分析说明书 业务触发事件 点击“删除模板”按钮 结束条件  成功条件 模板被删除  失败条件 模板未被删除 输入概述 待删除模板 输出概述 成功/失败消息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 在模板列表页， 选中所需要删除 模板 2 点击“删除模模板id 模板不为空 板” 3 返回删除列表 返回删除成功的消息 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 1 2 点击“删除模 模板id 3 提示当前模板状 板” 按钮，当 态为已发布，删除不 前模板状态为 成功。 “已发布” 业务规则： 编号 规则 备注 对应步骤号 表 5-14 删除模板用例描述表 UI 页面描述 第 47 页 共 17 页国航电子商务一期项目需求分析说明书 图 5-38 删除模板页面描述图 UI 描述表 该页面数据元素为不可编辑页面。当前操作者可选择已有模板列表中模板单 选框，点击删除可完成模板的删除操作。如果当前选择的模板状态为已发布状态 则删除操作提示“该模板已发布，不允许删除”的信息。 5.2.1.1.3 编辑模板 用例描述 用例编号 UC-PRT-BND-CMS-003 用例名称 编辑模板 用例简述 编辑现存模板 业务事件 编辑现存模板 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时、重要 业务触发事件 点击模板页面“编辑”按钮 结束条件  成功条件 修改的模板被正常保存  失败条件 修改的模板未被正常保存 输入概述 更新的模板内容 第 48 页 共 17 页国航电子商务一期项目需求分析说明书 输出概述 更新成功/失败消息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 模板列表页面选 中需要编辑模板 2 点击“编辑”按模板id 模板不为空 钮 3 模板编辑页面编 辑模板内容 4 点击“保存” 模板名称、模板说模板名称必填项 明、头段 不为空 (Header)、内容段 (Content)、尾段 (Footer)、预览图 片 5 返回模板列表页 返回消息 面 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 1 3 点击“取消” 取消更新模板 5 按钮 业务规则： 编号 规则 备注 对应步骤号 表 5-15 编辑模板用例描述表 UI 页面描述 同5.2.1.1.1节-添加模板用例UI页面描述。 UI 描述表 同5.2.1.1.1节-添加模板用例UI描述表格。编辑模板在保存成功后，会将该 模板状态自动变更为“已发布”状态。 第 49 页 共 17 页国航电子商务一期项目需求分析说明书 5.2.1.1.4 发布模板 用例描述 用例编号 UC-PRT-BND-CMS-004 用例名称 发布模板 用例简述 将定义好的模板通过发布模板用例改变其状态，并在发布目录将模板及其 所附带的图片生成数据文件供网站各级栏目应用。 业务事件 发布现存模板 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时、重要 业务触发事件 点击模板页面“发布”按钮 结束条件  成功条件 模板被发布  失败条件 模板未被发布 输入概述 已保存模板 输出概述 发布成功/失败消息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 模板列表页面选模板id 模板id不为空 择要发布模板 2 点击“发布”按模板id 模板id不为空 钮 3 返回发布成功/失 模板状态变为已发布 败消息 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 1 模板未发布 1 表 5-16 发布模板用例描述表 第 50 页 共 17 页国航电子商务一期项目需求分析说明书 UI 页面描述 图 5-39 发布模板页面描述图 UI 描述表 该页面数据元素为不可编辑页面。当前操作者可选择已有模板列表中模板单 选框，点击“发布”按钮可完成模板的回收操作，将模板状态修改为“已发布”。 5.2.1.1.5 回收模板 用例描述 用例编号 UC-PRT-BND-CMS-005 用例名称 回收模板 用例简述 回收模版用例将选定模板状态修改为“未发布”状态，并将模版附带的图 片文件从服务器的文件系统中删除。 业务事件 回收已发布模板 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时、重要 业务触发事件 点击模板页面“回收”按钮 结束条件  成功条件 已发布模板被回收 第 51 页 共 17 页国航电子商务一期项目需求分析说明书  失败条件 已发布模板未被回收 输入概述 已发布模板 输出概述 回收成功/失败消息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 模板列表页面选 择已发布模板 2 点击“回收”按模板id 模板id不为空， 钮 模板状态为已发 布 3 返回回收成功/失 模板状态变为未发布 败消息 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 1 模板已发布 1 表 5-17 回收模板用例描述表 UI 页面描述 同5.2.1.1.2节-删除模板用例UI页面描述。 UI 描述表 该页面数据元素为不可编辑页面。当前操作者可选择已有模板列表中模板单 选框，点击“回收”按钮可完成模板的回收操作。 5.2.1.1.6 编辑图片 用例描述 用例编号 UC-PRT-BND-CMS-006 第 52 页 共 17 页国航电子商务一期项目需求分析说明书 用例名称 编辑图片 用例简述 模板所引用图片资源须通过本用例完成模板图片文件的上载 业务事件 上载模板图片 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时、重要 业务触发事件 点击模板页面“编辑图片”按钮 结束条件  成功条件 图片成功上载  失败条件 图片上载失败 输入概述 图片路径 输出概述 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 模板列表页面选 择需要添加图片 模板 2 点击“编辑图模板 模板不为空 片”按钮 3 编辑图片页面， 选择需要上载图 片 4 点击“上传”按 需上传图片路径 钮 不为空 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 表 5-18 编辑图片用例描述表 UI 页面描述 第 53 页 共 17 页国航电子商务一期项目需求分析说明书 图 5-40 编辑图片页面描述图 UI 描述表 编辑图片可一次上传10个图片，选择浏览定位到需要上传的图片文件后，点 击“上传”按钮完成编辑图片功能。 5.2.1.1.7 编辑栏位 用例描述 用例编号 UC-PRT-BND-CMS-007 用例名称 编辑模板栏位 用例简述 编辑模板栏位完成在模版中以数字序号为索引定义栏位。通过数字序号能 共实现与实际栏位名称关联，栏目内容管理员在管理栏目信息内容时，可 按实际栏位名称来应用栏位。 业务事件 编辑模板栏位 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时 业务触发事件 点击模板页面“编辑栏位”按钮 结束条件  成功条件 模板栏位被正常保存  失败条件 第 54 页 共 17 页国航电子商务一期项目需求分析说明书 模板栏位未被正常保存 输入概述 栏位编号、名称、位置以及描述 输出概述 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 模板列表页面，模板id 选择需要编辑栏 位模板 2 点击“编辑栏 位”按钮 3 编辑栏位页面输栏位序号、栏位名栏位序号不为空 入编号、栏位名称、模板位置、说 称、位置 明 4 点击“添加”按 编号、栏位名称、提示成功信息 钮 位置不为空 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 1 2 直接修改栏位 批量修改栏位 栏位序号、栏2 当前模板下已存在栏 各项信息内容，信息 位名称、模板 位（1个或以上） 点击“保存”。 位置、说明 1 2 选定要删除的 删除栏位定义 栏位序号 2 当前模板下已存在栏 栏位，点击“删 位（1个或以上） 除”。 1 2 点击“返回” 返回模板列表 1 按钮。 业务规则： 编号 规则 备注 对应步骤号 表 5-19 编辑栏位用例描述表 UI 页面描述 第 55 页 共 17 页国航电子商务一期项目需求分析说明书 图 5-41 编辑栏位页面描述图 UI 描述表 数据要素 数据性质 是否必须 输入方式 备注 编号 数字 是 手工 栏位名称 文本 是 手工 模板位置 下拉选择框 是 手工 Header/Content(default)/Footer 说明 文本 否 手工 表 5-20 编辑栏位描述表 第 56 页 共 17 页国航电子商务一期项目需求分析说明书 5.2.1.2 资源管理(FN-PRT-BND-CMS-002) 图 5-42 资源管理用例图 5.2.1.2.1 添加资源类别 用例描述 第 57 页 共 17 页国航电子商务一期项目需求分析说明书 用例编号 UC-PRT-BND-CMS-008 用例名称 添加资源类别 用例简述 添加资源类别 业务事件 添加资源类别 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时、重要 业务触发事件 点击资源分类管理页面“添加资源类别”按钮 结束条件  成功条件 添加资源类别被正常保存  失败条件 添加资源类别未被正常保存 输入概述 添加资源类别名称以及说明 输出概述 添加成功/失败信息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 资源列表管理页 面点击“添加资 源类别”按钮 2 编辑资源类别页资源类别名称，说 面输入资源类别明 名称和说明 3 点击“保存”按 资源类别名称不 钮 为空 4 返回资源列表管 提示增加资源类别成功信息 理页面 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 1 2 点击“取消” 取消输入新资 4 源分类 业务规则： 编号 规则 备注 对应步骤号 1 新增资源分类不能与已有资源分类重名 2 表 5-21 添加资源类别用例描述表 UI 页面描述 第 58 页 共 17 页国航电子商务一期项目需求分析说明书 图 5-43 添加资源类别页面描述图 UI 描述表 数据要素 数据性质 是否必须 输入方式 备注 资源类别名称 文本 是 手工 说明 文本 否 表 5-22 添加资源类别描述表 5.2.1.2.2 修改资源类别 用例描述 用例编号 UC-PRT-BND-CMS-009 用例名称 修改资源类别 用例简述 修改资源类别 业务事件 修改资源类别 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时 业务触发事件 点击资源分类管理页面“修改资源类别”按钮 结束条件  成功条件 资源类别被更新  失败条件 资源类别未被更新 输入概述 资源类别名称以及说明 输出概述 更新成功/失败信息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 资源列表管理页 面点击“编辑资 源类别”按钮 第 59 页 共 17 页国航电子商务一期项目需求分析说明书 2 编辑资源类别页资源类别名称，说 面输入资源类别明 名称和说明 3 点击“保存”按 资源类别名称不 钮 为空 4 返回资源列表管 提示资源类别修改成功信息 理页面 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 1 2 点击“取消” 取消更改资源 4 分类 业务规则： 编号 规则 备注 对应步骤号 1 更改资源分类不能与已有资源分类重名 2 表 5-23 修改资源类别用例描述表 UI 页面描述 同5.2.1.2.1节-添加资源类别用例UI页面描述。 UI 描述表 同5.2.1.2.1节-添加资源类别用例UI描述表。 5.2.1.2.3 删除资源类别 用例描述 用例编号 UC-PRT-BND-CMS-010 用例名称 删除资源类别 用例简述 删除资源类别 业务事件 删除资源类别 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时 业务触发事件 点击资源分类管理“删除资源类别”按钮 结束条件 第 60 页 共 17 页国航电子商务一期项目需求分析说明书  成功条件 资源类别被删除  失败条件 资源类别未被删除 输入概述 资源类别 输出概述 删除成功/失败信息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 资源管理页面选 择待删除资源类 别 2 点击“删除资源资源类别 资源类别下资源 提示资源类别删除成功信息 类别”按钮 为空 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 1 要删除资源分类下无资源 1 表 5-24 删除资源类别用例描述表 UI 页面描述 图 5-44 删除资源类别页面描述图 UI 描述表 该页面数据元素为不可编辑页面。当前操作者可选择已有资源类别列表中资 源类别单选框，点击“删除资源类别”可完成资源类别的删除操作。如果所属当 前选择的资源类别的资源数不为0，则删除操作提示“该资源类别下存在资源， 不能删除该资源类别”的信息。 第 61 页 共 17 页国航电子商务一期项目需求分析说明书 5.2.1.2.4 添加静态资源 用例描述 用例编号 UC-PRT-BND-CMS-011 用例名称 添加静态资源 用例简述 添加文字性静态资源，而静态资源是可以在模板上引用的一段静态文本、 HTML代码(其中可以包含图片或者其他文件资源) 业务事件 添加静态资源 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时 业务触发事件 选中资源分类页面“静态资源”，点击“添加”按钮 结束条件  成功条件 静态资源被正确保存  失败条件 静态资源未被正确保存 输入概述 静态资源内容 输出概述 保存成功/失败消息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 资源管理页面点 击需添加资源 2 内容资源管理页 面点击“添加资 源”按钮 3 添加子资源页面 选择静态资源 4 添加资源页面输资源名称、顺序 入资源信息 号、资源状态（开 放or冻结）、资源 说明、资源内容 5 点击“保存”按 资源名称、顺序 钮 号、资源状态（开 放or冻结）必填 项不为空 6 返回资源管理页 显示添加静态资源成功 第 62 页 共 17 页国航电子商务一期项目需求分析说明书 面 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 1 4 点击“取消” 取消添加静态 6 按钮 资源 业务规则： 编号 规则 备注 对应步骤号 表 5-25 添加静态资源用例描述表 UI 页面描述 图 5-45 添加静态资源页面描述图(1) 图 5-46添加静态资源页面描述图(2) 第 63 页 共 17 页国航电子商务一期项目需求分析说明书 图 5-47添加静态资源页面描述图(3) UI 描述表 数据要素 数据性质 是否必须 输入方式 备注 资源名称 文本 是 手工 顺序号 数字 否 手工 状态 单项选择 是 手工 开放/冻结（default） 说明 文本 否 手工 内容 文本 否 手工 表 5-26添加静态资源描述表 5.2.1.2.5 添加动态资源 用例描述 用例编号 UC-PRT-BND-CMS-012 用例名称 添加动态资源 用例简述 添加动态资源，实际是添加一个后台实现的业务逻辑的引用，这些业务逻 辑是预先开发配置好的服务器端程序 业务事件 添加动态资源 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时 业务触发事件 选中资源分类页面“动态引用”，点击“添加”按钮 结束条件 第 64 页 共 17 页国航电子商务一期项目需求分析说明书  成功条件 动态资源被正常保存  失败条件 动态资源未被正常保存 输入概述 动态资源及链接 输出概述 保存成功/失败消息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 资源管理页面点 击需添加资源 2 内容资源管理页 面点击“添加资 源”按钮 3 添加子资源页面 选择动态引用 4 添加资源页面输资源名称、顺序 入资源信息 号、资源状态（开 放or冻结）、资源 说明、链接 5 点击“保存”按 资源名称、顺序 钮 号、资源状态（开 放or冻结）、链接 必填项不为空 6 返回资源管理页 显示添加动态资源成功 面 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 1 4 点击“取消” 取消添加动态 6 按钮 引用资源 业务规则： 编号 规则 备注 对应步骤号 表 5-27 添加动态资源用例描述表 UI 页面描述 第 65 页 共 17 页国航电子商务一期项目需求分析说明书 图 5-48 添加动态资源页面描述图 UI 描述表 数据要素 数据性质 是否必须 输入方式 备注 资源名称 文本 是 手工 顺序号 数字 否 手工 状态 单项选择 是 手工 开放/冻结（default） 说明 文本 否 手工 内容 链接 否 手工 表 5-28 添加动态资源描述表 5.2.1.2.6 添加包资源 用例描述 用例编号 UC-PRT-BND-CMS-013 用例名称 添加包资源 用例简述 添加包资源是通过以文件包的形式将网站资源文件（javascript文件、css 文件等）上传到指定服务器路径。 业务事件 添加包资源 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时 业务触发事件 选中资源分类页面“包资源”，点击“添加”按钮 结束条件  成功条件 Zip文件被正常保存  失败条件 Zip文件未被正常保存 输入概述 Zip包 输出概述 保存成功/失败信息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 第 66 页 共 17 页国航电子商务一期项目需求分析说明书 1 资源管理页面点 击需添加资源 2 内容资源管理页 面点击“添加资 源”按钮 3 添加子资源页面 选择包资源 4 添加资源页面输资源名称、顺序 入资源信息 号、资源状态（开 放or冻结）、资源 说明、包文件 5 点击“保存”按 资源名称、顺序 钮 号、资源状态（开 放or冻结）、包文 件必填项不为空 6 返回资源管理页 显示添加包资源成功 面 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 1 4 点击“取消” 取消添加包资 6 按钮 源 业务规则： 编号 规则 备注 对应步骤号 表 5-29 添加包资源用例描述表 UI 页面描述 图 5-49 添加包资源页面描述图 UI 描述表 数据要素 数据性质 是否必须 输入方式 备注 第 67 页 共 17 页国航电子商务一期项目需求分析说明书 资源名称 文本 是 手工 顺序号 数字 否 手工 状态 单项选择 是 手工 开放/冻结（default） 说明 文本 否 手工 包文件 文件选择 否 手工 表 5-30 添加包资源描述表 5.2.1.2.7 编辑资源 用例描述 用例编号 UC-PRT-BND-CMS-014 用例名称 编辑资源 用例简述 编辑修改已添加资源。 业务事件 编辑修改已添加资源 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时 业务触发事件 选中资源分类页面“编辑资源”按钮 结束条件  成功条件 资源被修改  失败条件 资源未被修改 输入概述 资源信息 输出概述 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 资源管理页面点 击需修改资源 2 内容资源管理页 面点击“修改资 源”按钮 3 资源页面修改相相应资源信息 关信息 4 点击“保存”按 相应资源必填项 钮 不为空 5 返回资源管理页 显示添加包资源成功 面 异常事件流： （描述由于异常操作造成的事件流） 第 68 页 共 17 页国航电子商务一期项目需求分析说明书 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 1 3 点击“取消” 取消添加包资 5 按钮 源 业务规则： 编号 规则 备注 对应步骤号 表 5-31 编辑资源用例描述表 UI 页面描述 同5.2.1.2.4、5.2.1.2.5、5.2.1.2.6节-添加资源用例UI页面描述。 UI 描述表 同5.2.1.2.4、5.2.1.2.5、5.2.1.2.6节-添加资源用例UI描述表格。 5.2.1.2.8 编辑参数 用例描述 用例编号 UC-PRT-BND-CMS-015 用例名称 编辑参数 用例简述 增加动态资源所需要使用的参数 业务事件 编辑动态资源参数 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时 业务触发事件 点击资源页面“编辑参数”按钮 结束条件  成功条件 参数正常保存  失败条件 参数未被正常保存 输入概述 模板参数、默认值及描述 输出概述 第 69 页 共 17 页国航电子商务一期项目需求分析说明书 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 资源列表页面选 择需添加参数模 板 2 点击“编辑参资源 选中资源为动态 数”按钮 资源 3 编辑参数页面， 输入参数名、默 认值及说明 4 点击“添加”按 参数名和默认值 钮 不为空 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 表 5-32 编辑参数用例描述表 UI 页面描述 图 5-50 编辑参数页面描述图 UI 描述表 数据要素 数据性质 是否必须 输入方式 备注 变量名称 文本 是 手工 缺省值 文本 是 手工 说明 文本 否 手工 表 5-33 编辑参数描述表 5.2.1.2.9 编辑图片 用例描述 第 70 页 共 17 页国航电子商务一期项目需求分析说明书 用例编号 UC-PRT-BND-CMS-016 用例名称 编辑图片 用例简述 编辑静态资源图片 业务事件 编辑静态资源图片 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时 业务触发事件 点击资源页面“编辑图片”按钮 结束条件  成功条件 图片正常保存  失败条件 图片未被正常保存 输入概述 静态资源 输出概述 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 资源列表页面选 择需编辑图片资 源 2 点击“编辑图资源 资源为静态资源 片”按钮 3 编辑图片页面， 选择“浏览”按 钮 4 浏览窗口选择需 要添加图片文件 4 点击“上传”按 钮 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 表 5-34 编辑图片用例描述表 第 71 页 共 17 页国航电子商务一期项目需求分析说明书 UI 页面描述 同5.2.1.1.6节-编辑图片用例UI页面描述。 UI 描述表 同5.2.1.1.6节-编辑图片用例UI描述表格。 5.2.1.2.10 删除资源 用例描述 用例编号 UC-PRT-BND-CMS-017 用例名称 删除资源 用例简述 删除选定资源 业务事件 删除资源 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时 业务触发事件 点击资源页面“删除资源”按钮 结束条件  成功条件 资源被删除  失败条件 资源未被删除 输入概述 需要删除资源 输出概述 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 资源列表页面选 择需删除资源 2 点击“删除资资源 资源不为空 源”按钮 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 第 72 页 共 17 页国航电子商务一期项目需求分析说明书 业务规则： 编号 规则 备注 对应步骤号 表 5-35 删除资源用例描述表 UI 页面描述 图 5-51 删除资源页面描述图 UI 描述表 该页面数据元素为不可编辑页面。当前操作者可选择已有资源列表中资源单 选框，点击删除可完成资源的删除操作。如果当前选择的资源状态为已发布状态 则删除操作提示“该资源已发布，不允许删除”的信息。 5.2.1.2.11 发布资源 用例描述 用例编号 UC-PRT-BND-CMS-018 用例名称 发布参数 用例简述 发布选定资源 业务事件 发布选定资源 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时 业务触发事件 点击资源页面“发布”按钮 结束条件  成功条件 资源被发布  失败条件 第 73 页 共 17 页国航电子商务一期项目需求分析说明书 资源未被发布 输入概述 需发布资源 输出概述 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 资源列表页面选 择需发布资源 2 点击“发布”按资源 资源不为空 发布后资源状态为已发布 钮 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 1 资源为未发布资源 1 表 5-36 发布资源用例描述表 UI 页面描述 同5.2.1.2.9节-编辑图片用例UI页面描述。 UI 描述表 该页面数据元素为不可编辑页面。当前操作者可选择已有资源列表中资源单 选框，点击“发布”按钮可完成资源的发布操作，将资源状态修改为“已发布”。 5.2.1.2.12 回收资源 用例描述 用例编号 UC-PRT-BND-CMS-019 用例名称 回收资源 用例简述 回收已发布资源 第 74 页 共 17 页国航电子商务一期项目需求分析说明书 业务事件 回收已发布资源 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时 业务触发事件 点击资源页面“回收”按钮 结束条件  成功条件 已发布资源被回收  失败条件 已发布资源未被回收 输入概述 已发布资源 输出概述 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 资源列表页面选 择需回收资源 2 点击“回收”按资源 资源为已发布 钮 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 1 资源已发布 1 表 5-37 回收资源用例描述表 UI 页面描述 同5.2.1.2.9节-编辑图片用例UI页面描述。 UI 描述表 该页面数据元素为不可编辑页面。当前操作者可选择已有资源列表中资源单 选框，点击“回收”按钮可完成资源的发布操作，将资源状态修改为“未发布”。 第 75 页 共 17 页国航电子商务一期项目需求分析说明书 5.2.1.3 网站管理(FN-PRT-BND-CMS-003) 图 5-52 网站管理用例图 5.2.1.3.1 编辑频道 用例描述 用例编号 UC-PRT-BND-CMS-020 用例名称 编辑频道 用例简述 编辑频道基本信息、使用模板、是否能够添加信息 业务事件 编辑频道 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时 业务触发事件 点击栏目管理页面“编辑”按钮 第 76 页 共 17 页国航电子商务一期项目需求分析说明书 结束条件  成功条件 编辑的频道基本信息以及模板信息被正常保存  失败条件 频道基本信息以及模板信息未被正常保存 输入概述 已编辑频道基本信息以及模板信息 输出概述 保存成功/失败消息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 栏目管理页面点 击“编辑”按钮 2 编辑栏目页面输栏目名称、序号、 入栏目信息 状态、目录名称、 引用关键字、链接 类型、添加信息、 模板、信息模板 3 点击“保存”按 栏目名称、序号、 钮 状态、目录名称必 填项不为空 4 返回栏目管理页 面 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 1 2 点击“取消” 取消编辑频道 4 按钮 业务规则： 编号 规则 备注 对应步骤号 表 5-38 编辑频道用例描述表 UI 页面描述 第 77 页 共 17 页国航电子商务一期项目需求分析说明书 图 5-53 编辑频道页面描述图 UI 描述表 数据要素 数据性质 是否必须 输入方式 备注 栏目名称 文本 是 手工 序号 数字 是 手工 状态 单项选择 是 手工 开放/冻结/隐藏 目录名称 文本 是 手工 引用关键字 文本 否 手工 链接类型 文本 否 手工 原窗口打开/新窗口打开 添加信息 文本 否 手工 允许/不允许 模板 单项选择 是 手工 信息模板 单项选择 否 手工 表 5-39 编辑频道描述表 5.2.1.3.2 添加子栏目 用例描述 用例编号 UC-PRT-BND-CMS-021 用例名称 添加子栏目 为当前栏目添加子栏目，系统支持两种类型的栏目：动态子栏目和链接子 用例简述 栏目。动态子栏目的内容和表现形式完全由后台管理系统来管理定义。链 接子栏目映射到一个任意指定的URL。前台网站用户访问该栏目时，被带 到该URL指定的地址。 第 78 页 共 17 页国航电子商务一期项目需求分析说明书 业务事件 添加子栏目 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时 业务触发事件 点击栏目管理页面“添加子栏目”按钮 结束条件  成功条件 子栏目被添加  失败条件 子栏目未被添加 输入概述 子栏目基本信息以及模板信息 输出概述 添加成功/失败信息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 栏目管理页面点 击“添加子栏 目”按钮 2 添加子栏目页面添加子栏目类型 如选择动态子栏目转步骤3、如果 选择子栏目类型 选择链接子栏目则转步骤4 3 编辑栏目页面输栏目名称、序号、栏目名称、序号、 入栏目信息 状态、目录名称、状态、目录名称、 引用关键字、链接链接类型、添加信 类型、添加信息、息、模板、信息模 模板、信息模板 板必填项 4 编辑栏目页面输栏目名称、序号、栏目名称、序号、 入栏目信息 状态、目录名称、状态、目录名 引用关键字、链 称、、链接、链接 接、链接类型、模类型、模板、信息 板、信息模板 模板必填项 5 点击“保存”按 必填项不为空 钮 6 返回栏目管理页 面 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 1 2 点击“取消” 取消添加子栏 5 按钮 目 1 3 点击“取消” 取消添加子栏 5 按钮 目 业务规则： 第 79 页 共 17 页国航电子商务一期项目需求分析说明书 编号 规则 备注 对应步骤号 表 5-40 添加子栏目用例描述表 UI 页面描述 图 5-54 添加子栏目页面描述图(1) 图 5-55 添加子栏目页面描述图(2) UI 描述表 同5.2.1.3.1节-编辑频道用例UI描述表。增加子频道类型和父频道两项数据 元素。 5.2.1.3.3 删除子栏目 第 80 页 共 17 页国航电子商务一期项目需求分析说明书 用例描述 用例编号 UC-PRT-BND-CMS-022 用例名称 删除子栏目 用例简述 删除选中的子栏目 业务事件 删除子栏目 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时 业务触发事件 点击栏目管理页面“删除子栏目”按钮 结束条件  成功条件 子栏目被删除  失败条件 子栏目未被删除 输入概述 子栏目 输出概述 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 栏目管理页面选 择待删除子栏目 2 点击“删除子栏 子栏目不为空 目”按钮 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 表 5-41 删除子栏目用例描述表 UI 页面描述 第 81 页 共 17 页国航电子商务一期项目需求分析说明书 图 5-56 删除子栏目页面描述图 UI 描述表 该页面数据元素为不可编辑页面。当前操作者可在子栏目列表中选择当前栏 目的子栏目单选框，点击“删除子栏目”按钮可完成子栏目的删除操作。如果当 前选择待删除的子栏目为已发布，则删除操作提示“该栏目已发布，不允许删 除”的信息。 5.2.1.3.4 编辑内容 用例描述 用例编号 UC-PRT-BND-CMS-023 用例名称 编辑内容 用例简述 将已经定义好的资源数据（资源、文本、图片等）添加到当前网站频道 中，同时指定其在模板中对应的栏位 业务事件 编辑网站频道内容 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时 业务触发事件 点击栏目管理页面“内容”按钮 结束条件 第 82 页 共 17 页国航电子商务一期项目需求分析说明书  成功条件 添加的资源、文本或图片被正常保存  失败条件 添加的资源、文本或图片未被正常保存 输入概述 添加的资源、文本或图片 输出概述 保存成功/失败消息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 栏目管理页面点 击“内容”按钮 2 栏目内容页面选资源id 择添加文本、添 加资源、添加图 片 3 添加文本、资源、模板栏位、序号、 图片页面输入信链接、继承 息 4 点击“保存”按 必填项不为空 钮 5 返回栏目内容页 面 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 1 2 点击“取消” 取消添加子栏 5 按钮 目 1 3 点击“取消” 取消添加子栏 5 按钮 目 业务规则： 编号 规则 备注 对应步骤号 表 5-42 编辑内容用例描述表 UI 页面描述 第 83 页 共 17 页国航电子商务一期项目需求分析说明书 图 5-57 编辑内容页面描述图(1) 图 5-58 编辑内容页面描述图(2) UI 描述表 编辑内容用例完成编辑当前模板应用资源、文本和图片内容。点击模板信息 页面（图）中“内容”按钮，进入编辑内容页面（图），可选择“添加资源”、“添 加文本”、“添加图片”按钮添加资源。在添加完成资源后需要将资源指定到当 前模板的各个栏位和其序号，可供模板应用。最后点击保存完成栏目/频道模板 内容的添加。 数据要素 数据性质 是否必须 输入方式 备注 资源名称 只读文本 是 自动 资源类别 只读文本 是 自动 状态 只读文本 是 自动 开放/冻结（default） 栏位 下拉单选框 是 手工 第 84 页 共 17 页国航电子商务一期项目需求分析说明书 序号 数字 是 手工 链接 复选框 否 手工 继承 复选框 否 手工 表 5-43 编辑内容描述表 5.2.1.3.5 编辑图片 用例描述 用例编号 UC-PRT-BND-CMS-024 用例名称 编辑图片 为栏目添加图片，用来生成栏目的图片链接。每组图片内包含三个图片， 用例简述 分别代表栏目的三种不同状态：不是当前栏目而且光标没有经过、不是当 前栏目但是光标经过、当前栏目。这些图片可以被模版调出，用于生成栏 目的导航链接。另外，每个栏目还可以附带一些备用图片，具体调用的方 法由模版指定。 业务事件 添加栏目图片 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时 业务触发事件 点击栏目管理页面“图片”按钮 结束条件  成功条件 栏目图片被正常上载  失败条件 栏目图片未被正常上载 输入概述 栏目图片路径 输出概述 上载成功/失败消息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 栏目管理页面点 击“图片”按钮 2 栏目图片页面输用途、文件名称 入图片基本信息 3 选择图片 4 点击“上传” 栏目图片页面显示添加图片信息 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 第 85 页 共 17 页国航电子商务一期项目需求分析说明书 业务规则： 编号 规则 备注 对应步骤号 表 5-44 编辑图片用例描述表 UI 页面描述 图 5-59 编辑图片页面描述图 UI 描述表 数据要素 数据性质 是否必须 输入方式 备注 用途 下拉选择框 是 手工 图片名称 文本 是 自动 图片类型 文本 是 自动 图片 文件类型 否 手工 表 5-45 编辑图片描述表 5.2.1.3.6 发布网站及频道 用例描述 用例编号 UC-PRT-BND-CMS-025 用例名称 发布网站及频道 用例简述 发布网站频道，栏目发布后系统根据栏目当前选定的模版、栏目的内容生 成栏目的静态页面，然后发布到各台Web服务器上，供前台网站用户访问 业务事件 发布网站频道 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时 业务触发事件 点击栏目管理页面“发布”按钮 结束条件  成功条件 网站频道被发布 第 86 页 共 17 页国航电子商务一期项目需求分析说明书  失败条件 网站频道未被发布 输入概述 网站频道 输出概述 发布成功/失败消息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 栏目管理页面点频道 击“发布”或 “多级发布”按 钮 2 返回发布成功/失 更新当前频道发布状态，并在服务 败消息 器指定路径生成静态网页文件 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 表 5-46 发布网站及频道用例描述表 UI 页面描述 第 87 页 共 17 页国航电子商务一期项目需求分析说明书 图 5-60 发布网站及频道页面描述图 UI 描述表 该页面数据元素为不可编辑页面。点击“发布”按钮可完成当前频道的发布 操作。 5.2.1.3.7 多级发布 用例描述 用例编号 UC-PRT-BND-CMS-026 用例名称 多级发布网站频道及其子频道 用例简述 发布网站频道，栏目发布后系统根据栏目当前选定的模版、栏目的内容生 成栏目的静态页面，然后发布到各台Web服务器上，供前台网站用户访问 业务事件 发布网站频道及其子频道 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时 业务触发事件 点击栏目管理页面“多级发布”按钮 结束条件  成功条件 第 88 页 共 17 页国航电子商务一期项目需求分析说明书 网站频道及其子频道被发布  失败条件 网站频道及其子频道未被发布 输入概述 网站频道 输出概述 发布成功/失败消息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 栏目管理页面点频道 击 “多级发布” 按钮 2 返回发布成功/失 更新当前频道发布状态，并在服务 败消息 器指定路径生成静态网页文件 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 表 5-47 多级发布用例描述表 UI 页面描述 同5.2.1.3.5节-编辑图片用例UI页面描述。 UI 描述表 该页面数据元素为不可编辑页面。点击“多级发布”按钮可完成当前频道以 及其子栏目的发布操作。 5.2.1.3.8 重新发布 用例描述 第 89 页 共 17 页国航电子商务一期项目需求分析说明书 用例编号 UC-PRT-BND-CMS-027 用例名称 重新发布 用例简述 重新发布网站频道，栏目发布后系统根据栏目当前选定的模版、栏目的内 容生成栏目的静态页面，然后发布到各台Web服务器上，供前台网站用户 访问 业务事件 重新网站频道 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时 业务触发事件 点击栏目管理页面“重新发布”按钮 结束条件  成功条件 网站频道被发布  失败条件 网站频道未被发布 输入概述 网站频道 输出概述 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 栏目管理页面点频道 击“重新发布” 按钮 2 返回发布成功/失 更新当前频道发布状态，并在服务 败消息 器指定路径生成静态网页文件 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 表 5-48 重新发布用例描述表 UI 页面描述 同5.2.1.3.5节-编辑图片用例UI页面描述。 第 90 页 共 17 页国航电子商务一期项目需求分析说明书 UI 描述表 该页面数据元素为不可编辑页面。点击“重新发布”按钮可完成当前频 道/子栏目的发布操作。 5.2.1.3.9 回收频道 用例描述 用例编号 UC-PRT-BND-CMS-028 用例名称 回收频道 用例简述 回收已发布的频道，将频道状态修改为“未发布”，并指将栏目发布时生 成到各台服务器上的静态页面文件删除。 业务事件 回收已发布的频道 行为角色 后台管理员、频道管理员 频率及重要性指标 不定时 业务触发事件 点击栏目管理页面“回收”按钮 结束条件  成功条件 已发布的频道被回收  失败条件 已发布的频道未被回收 输入概述 网站频道 输出概述 回收成功/失败消息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 栏目管理页面点频道id 已发布频道显示“回收”按钮 击“回收”按钮 2 显示回收成功/失 更新当前频道发布状态，并在服务 败按钮 器指定路径删除静态网页文件 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 第 91 页 共 17 页国航电子商务一期项目需求分析说明书 业务规则： 编号 规则 备注 对应步骤号 表 5-49 回收频道用例描述表 UI 页面描述 同5.2.1.3.6节-发布网站及频道用例UI页面描述。 UI 描述表 该页面数据元素为不可编辑页面。点击“回收”按钮可完成当前频道/子栏 目的发布操作。 第 92 页 共 17 页国航电子商务一期项目需求分析说明书 5.2.1.4 发布管理(FN-PRT-BND-CMS-004) 图 5-61 发布管理用例图 5.2.1.4.1 编辑信息 用例描述 用例编号 UC-PRT-BND-CMS-029 用例名称 编辑信息 用例简述 添加信息频道的内容、文件以及包 第 93 页 共 17 页国航电子商务一期项目需求分析说明书 业务事件 添加信息频道的内容、文件以及包 行为角色 频道管理员、后台管理员 频率及重要性指标 频繁、重要 业务触发事件 点击信息发布管理编辑列的数字 结束条件  成功条件 正常保存频道内容、文件以及包  失败条件 未正常保存频道内容、文件以及包 输入概述 频道内容、文件、或者包文件 输出概述 保存成功/失败消息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 信息发布管理页 只有栏目设置为可添加信息才可编 面点击编辑下数 辑 字 2 信息编辑页面下 选择“添加”、 “添加文件”、 “添加包” 3 添加页面输入添标题、序号、子标 加内容 题、正文、关键字、 信息来源、发布时 间、打开方式、模 板 4 点击“保存” 标题必填项不为 空 5 返回信息编辑页 列表显示已添加内容 面 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 1 2 点击“取消” 取消编辑信息 5 按钮 1 3 点击“取消” 取消编辑信息 5 按钮 业务规则： 编号 规则 备注 对应步骤号 第 94 页 共 17 页国航电子商务一期项目需求分析说明书 表 5-50 编辑信息用例描述表 UI 页面描述 图 5-62 编辑信息页面描述图 UI 描述表 数据要素 数据性质 是否必须 输入方式 备注 信息标题 文本 是 自动 序号 数字 是 手工 子标题 文本 否 手工 正文 文本 否 手工 关键字 文本 否 手工 信息来源 文本,选择页面 否 手工 发布时间 文本 否 手工 打开方式 单项选择框 否 手工 原窗口打开（默认值）/新窗口打开 模板 单项选择框 是 自动 表 5-51 编辑信息描述表 第 95 页 共 17 页国航电子商务一期项目需求分析说明书 5.2.1.4.2 提交信息 用例描述 用例编号 UC-PRT-BND-CMS-030 用例名称 提交信息 用例简述 将编辑完成的信息内容提交频道管理员审批 业务事件 提交信息 行为角色 频道管理员、后台管理员 频率及重要性指标 频繁、重要 业务触发事件 点击频道编辑页面“提交”按钮 结束条件  成功条件 频道信息内容被提交  失败条件 频道信息内容未被提交 输入概述 要提交的的频道内容 输出概述 提交成功/失败消息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 信息编辑页面选 择待提交信息 2 点击“提交”按 已提交信息在信息编辑页面不显示 钮 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 1 信息状态为编辑 1 表 5-52 提交信息用例描述表 UI 页面描述 第 96 页 共 17 页国航电子商务一期项目需求分析说明书 图 5-63 提交信息页面描述图 UI 描述表 该页面数据元素为不可编辑页面。当前操作者可选择已有信息列表中信息复 选框，点击提交可完成信息的提交操作。信息状态修改为“待审核”，当前页面 列表中不再显示已提交审核的信息。 5.2.1.4.3 信息连带发布 用例描述 用例编号 UC-PRT-BND-CMS-031 用例名称 信息连带发布 用例简述 设置将信息连带发布的频道 业务事件 信息连带发布 行为角色 频道管理员、后台管理员 频率及重要性指标 频繁、重要 业务触发事件 点击频道编辑页面“连带”按钮 结束条件  成功条件 信息连带发布被成功设置  失败条件 信息连带发布未被成功设置 输入概述 需要连带发布的频道 输出概述 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 信息编辑页面选 择待提交信息 2 点击“连带”按 第 97 页 共 17 页国航电子商务一期项目需求分析说明书 钮 3 编辑信息连带关频道id 系页面，选择需 要连带发布频道 4 点击“确定”按 保存已选择连带关系 钮 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 表 5-53 信息连带发布用例描述表 UI 页面描述 同5.2.1.4.2节-提交频道信息内容用例UI页面描述。 UI 描述表 该页面数据元素为不可编辑页面。当前操作者可选择已有信息列表中信息复 选框，点击“连带”按钮可完成对已选信息的发布操作。信息状态修改为“已发 布”，当前页面列表中不再显示已发布的信息。 5.2.1.4.4 栏位设置 用例描述 用例编号 UC-PRT-BND-CMS-032 用例名称 栏位设置 用例简述 编辑栏位划分设置 业务事件 栏位设置 行为角色 频道管理员、后台管理员 频率及重要性指标 频繁、重要 第 98 页 共 17 页国航电子商务一期项目需求分析说明书 业务触发事件 点击频道编辑页面“栏位”按钮 结束条件  成功条件 划分的栏位被保存  失败条件 划分的栏位位被保存 输入概述 要划分的栏位信息 输出概述 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 信息编辑页面选 择待提交信息 2 点击“栏位”按 钮 3 在栏位页面，输划分列数、间隔 入每个栏位位置（像素） 划分列数以及间 隔 4 点击“保存”按 提示栏位设置成功 钮 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 表 5-54 栏位设置用例描述表 UI 页面描述 图 5-64 栏位设置页面描述图(1) 第 99 页 共 17 页国航电子商务一期项目需求分析说明书 图 5-65 栏位设置页面描述图(2) UI 描述表 当前操作者可选择已有信息列表中信息复选框，点击“栏位”按钮进入信息 栏位设置页面，通过设置当前信息所在栏位“划分列数”和“图片间隔”可完成 对栏位的设置操作。 数据要素 数据性质 是否必须 输入方式 备注 模板编号 数字 是 自动 隐藏 栏位序号 数字 是 自动 隐藏 栏位名称 文字 是 自动 划分列数 数字 是 手动 图片间隔 数字 是 手动 表 5-55 栏位设置描述表 5.2.1.4.5 发回修改 用例描述 用例编号 UC-PRT-BND-CMS-033 用例名称 发回修改 用例简述 将提交的信息发回给编辑人员修改 业务事件 发回修改信息 行为角色 频道管理员、后台管理员 频率及重要性指标 频繁、重要 业务触发事件 点击信息审批页面“发回修改”按钮 结束条件  成功条件 信息状态由审批变为编辑  失败条件 信息状态未由审批变为编辑 输入概述 待审批信息 输出概述 发回修改成功/失败 主事件流： （描述正常操作的事件流） 第 100 页 共 17 页国航电子商务一期项目需求分析说明书 步骤 动作描述 数据项 数据确认 备注 1 信息审批页面选 择待发回修改信 息 2 点击“发回修 发回修改信息在信息审批页面不显 改”按钮 示，信息状态变为编辑 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 1 信息状态为未发布 1 表 5-56 发回修改用例描述表 UI 页面描述 图 5-66 发回修改页面描述图 UI 描述表 该页面数据元素为不可编辑页面。当前操作者可选择已有信息列表中信息复 选框，点击“发回修改”按钮可将已选定信息的退回信息编辑列表，即信息状态 值修改为“未提交”，当前页面列表中不再显示已发布的信息。 5.2.1.4.6 预览信息 用例描述 用例编号 UC-PRT-BND-CMS-034 用例名称 预览信息 用例简述 预览信息 业务事件 预览信息 行为角色 频道管理员、后台管理员 第 101 页 共 17 页国航电子商务一期项目需求分析说明书 频率及重要性指标 频繁、重要 业务触发事件 点击信息审批页面“预览”按钮 结束条件  成功条件 频道信息内容在新开浏览器或页面中正常显示  失败条件 频道信息内容未在新开浏览器或页面中正常显示 输入概述 预览频道内容 输出概述 在新开浏览器或页面中显示 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 信息审批页面选 择待预览信息 2 点击“预览”按 钮 3 在新窗口或页面 浏览页面 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 表 5-57 预览信息用例描述表 UI 页面描述 图 5-67 预览信息页面描述图 UI 描述表 该页面数据元素为不可编辑页面。当前操作者可选择已有信息列表中信息复 选框，点击“预览”按钮可预览当前选定的信息。 第 102 页 共 17 页国航电子商务一期项目需求分析说明书 5.2.1.4.7 删除信息 用例描述 用例编号 UC-PRT-BND-CMS-035 用例名称 删除信息 用例简述 删除信息 业务事件 删除信息 行为角色 频道管理员、后台管理员 频率及重要性指标 频繁、重要 业务触发事件 点击信息编辑页面、信息审批页面和已发布信息页面“删除”按钮 结束条件  成功条件 频道内容被删除  失败条件 频道内容未被删除 输入概述 待删除频道 输出概述 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 信息编辑页面、 信息审批页面和 已发布信息页面 待删除信息 2 点击“删除”按 删除信息在信息审批页面不显示 钮 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 第 103 页 共 17 页国航电子商务一期项目需求分析说明书 表 5-58 删除信息用例描述表 UI 页面描述 图 5-68 删除信息页面描述图 UI 描述表 该页面数据元素为不可编辑页面。当前操作者可选择已有信息列表中信息复 选框，点击“删除”按钮可直接删除当前选定信息内容。 5.2.1.4.8 发布信息 用例描述 用例编号 UC-PRT-BND-CMS-036 用例名称 发布信息 用例简述 发布信息 业务事件 发布信息 行为角色 频道管理员、后台管理员 频率及重要性指标 频繁、重要 业务触发事件 点击信息审批页面“发布”按钮 结束条件  成功条件 信息页面状态变为“已发布”  失败条件 信息页面状态未变为“已发布” 输入概述 待发布信息内容 输出概述 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 信息审批页面选 第 104 页 共 17 页国航电子商务一期项目需求分析说明书 择待发布信息 2 点击“发布”按 已发布信息在信息审批页面不显示 钮 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 1 信息状态为未发布 发布后状态为已发1 布 表 5-59 发布信息用例描述表 UI 页面描述 图 5-69 发布信息页面描述图 UI 描述表 该页面数据元素为不可编辑页面。当前操作者可选择已有信息列表中信息复 选框，点击“发布”按钮可直接发布当前选定信息内容，即当前信息状态改为 “已发布”。 5.2.1.4.9 重新发布 用例描述 用例编号 UC-PRT-BND-CMS-037 用例名称 重新发布 用例简述 按照最新信息模板或者频道模板重新发布已有内容 业务事件 重新发布 行为角色 频道管理员、后台管理员 频率及重要性指标 频繁、重要 业务触发事件 点击信息发布页面“重新发布”按钮 第 105 页 共 17 页国航电子商务一期项目需求分析说明书 结束条件  成功条件 网站频道根据最新模板重新发布  失败条件 网站频道模板未被更新 输入概述 网站内容 输出概述 生成相关文件 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 信息发布页面选 择待发布信息 2 点击“重新发 频道根据最新模板重新发布 布”按钮 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 1 信息状态为已发布 不修改信息状态 1 表 5-60 重新发布用例描述表 UI 页面描述 同5.2.1.4.8节-发布频道信息内容用例UI页面描述。 UI 描述表 该页面数据元素为不可编辑页面。当前操作者可选择已有信息列表中信息复 选框，点击“重新发布”按钮可重新根据模板及信息内容发布当前选定信息内容 即当前信息状态改为“已发布”。 5.2.1.4.10 回收审批 用例描述 第 106 页 共 17 页国航电子商务一期项目需求分析说明书 用例编号 UC-PRT-BND-CMS-038 用例名称 回收审批 用例简述 将已发布信息重新退回到审批状态 业务事件 回收审批 行为角色 频道管理员、后台管理员 频率及重要性指标 频繁、重要 业务触发事件 点击信息发布页面“回收审批”按钮 结束条件  成功条件 信息状态由“已发布”变为“未发布”  失败条件 信息状态未从“已发布”变为“未发布” 输入概述 已发布信息 输出概述 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 信息发布页面选 择待回收信息 2 点击“回收审 未发布信息在信息发布页面不显示 批”按钮 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 1 信息状态为已发布 信息状态修改为未1 发布 表 5-61 回收审批用例描述表 UI 页面描述 第 107 页 共 17 页国航电子商务一期项目需求分析说明书 图 5-70 回收审批页面描述图 UI 描述表 该页面数据元素为不可编辑页面。当前操作者可选择已有信息列表中信息复 选框，点击“回收”按钮可将当前选定信息内容状态改为“未审批”。 5.2.1.4.11 到期回收 用例描述 用例编号 UC-PRT-BND-CMS-039 用例名称 到期回收 用例简述 将到期信息回收存档 业务事件 到期回收 行为角色 频道管理员、后台管理员 频率及重要性指标 频繁、重要 业务触发事件 点击信息发布页面“到期回收”按钮 结束条件  成功条件 已发布信息被回收存档  失败条件 已发布信息未被回收存档 输入概述 已发布信息 输出概述 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 信息发布页面选 择待发布信息 2 点击“到期回 收”按钮 异常事件流： （描述由于异常操作造成的事件流） 第 108 页 共 17 页国航电子商务一期项目需求分析说明书 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 1 信息状态为已过期 1 表 5-62 到期回收用例描述表 UI 页面描述 图 5-71 到期回收页面描述图 UI 描述表 该页面数据元素为不可编辑页面。当前操作者可选择已有信息列表中信息复 选框，点击“到期回收”按钮可将信息状态改为“已到期”。 5.2.1.4.12 重新编辑 用例描述 用例编号 UC-PRT-BND-CMS-040 用例名称 重新编辑 用例简述 将已到期信息重新编辑发布 业务事件 重新编辑发布 行为角色 频道管理员、后台管理员 频率及重要性指标 频繁、重要 业务触发事件 点击信息已到期信息管理页面“重新编辑”按钮 结束条件  成功条件 已到期信息重新编辑发布 第 109 页 共 17 页国航电子商务一期项目需求分析说明书  失败条件 已到期信息未被重新编辑发布 输入概述 已到期回收信息 输出概述 信息可重新编辑 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 信息已到期信息 管理页面选择需 要重新编辑发布 信息 2 点击“重新编 信息状态由已到期变为编辑 辑”按钮 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 1 信息状态为已过期 信息状态修改为编1 辑 表 5-63 重新编辑用例描述表 UI 页面描述 图 5-72 重新编辑页面描述图 UI 描述表 该页面数据元素为不可编辑页面。当前操作者可选择已有信息列表中信息复 选框，点击“重新编辑”按钮可将重新编辑选定信息内容和到期时间等。 第 110 页 共 17 页国航电子商务一期项目需求分析说明书 5.2.2 平台基础管理 5.2.2.1 用户管理（FN-PRT-BND-SYS-001） 图 5-73用户管理用例图 5.2.2.1.1 增加新用户 用例描述 用例编号 UC-PRT-BND-SYS-001 用例名称 增加新用户 用例简述 增加新用户 业务事件 增加新用户 行为角色 后台管理员 频率及重要性指标 不定时，重要 业务触发事件 点击“增加新用户”按钮 结束条件  成功条件 新用户被增加  失败条件 新用户未被增加 第 111 页 共 17 页国航电子商务一期项目需求分析说明书 输入概述 新用户信息 输出概述 成功/失败信息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 点击“添加新用 户”按钮 2 输入新用户信息 用户登录名、用户 状态（开放or 冻 结）、用户姓名、所 在部门、电子邮 件、联系电话 3 点击“保存” 用户登录名、用户保存已输入的信息 状态不能为空 4 返回用户列表页 面 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 1 2 点击“取消” 取消添加新用 4 按钮 户 2 3 点击“取消” 取消添加新用 4 按钮 户 3 3 点击“保存” 用户数据项校 用户登录名、2 按钮 验不成功 密码、用户状 态等数据项 业务规则： 编号 规则 备注 对应步骤号 1 用户信息创建，缺省密码为一个固定字符串 3 表 5-64 增加新用户用例描述表 UI 页面描述 第 112 页 共 17 页国航电子商务一期项目需求分析说明书 图 5-74 增加新用户页面描述图 UI 描述表格 是否 数据要素 数据性质 输入方式 备注 必须 登录名 文本 是 手工 登录口令 文本 是 手工 所属部门 文本 否 手工 电子邮件 文本 否 手工 联系电话 文本 否 手工 账号状态 文本，单项选择 是 手工 状态为两种：开放和冻结 用户姓名 文本 否 手工 可以访问子系统 多选框 否 手工 可访问的子系统或后台名称 表 5-65 增加新用户描述表 5.2.2.1.2 修改用户信息 用例描述 用例编号 UC-PRT-BND-SYS-002 用例名称 修改用户信息 用例简述 修改用户个人信息 业务事件 修改用户个人信息 行为角色 后台管理员 频率及重要性指标 不定时、重要 业务触发事件 用户管理页面点击“编辑”按钮 结束条件  成功条件 用户个人信息被修改  失败条件 用户个人信息未被修改 输入概述 用户个人信息 第 113 页 共 17 页国航电子商务一期项目需求分析说明书 输出概述 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 用户管理页面， 转中修改人员。 2 点击“编辑” 用户 3 在个人信息编辑用户登录名、用户 页面修改个人信状态（开放or 冻 息 结）、用户姓名、所 在部门、电子邮 件、联系电话 4 点击“保存” 必填项不为空 保存更新后的信息 5 返回用户列表页 面 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 1 3 点击“取消” 取消修改用户 5 按钮 信息 业务规则： 编号 规则 备注 对应步骤号 表 5-66 修改用户信息用例描述表 UI 页面描述 同5.2.2.1.1节-增加新用户用例UI页面描述。 UI 描述表格 5.2.2.1.3 修改用户密码 用例描述 用例编号 UC-PRT-BND-SYS-003 第 114 页 共 17 页国航电子商务一期项目需求分析说明书 用例名称 修改用户密码 用例简述 修改用户密码 业务事件 修改用户密码 行为角色 后台使用者 频率及重要性指标 不定时、重要 业务触发事件 点击“修改密码”按钮 结束条件  成功条件 用户密码被修改  失败条件 用户密码未被修改 输入概述 用户新密码 输出概述 成功/失败信息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 点击“修改密 码” 2 在密码修改页用户新密码 面，重复输入两 次新密码 3 点击“修改” 密码不为空 保存更新后的信息 4 返回用户管理页 面 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 表 5-67 修改用户密码用例描述表 UI 页面描述 第 115 页 共 17 页国航电子商务一期项目需求分析说明书 图 5-75 修改用户密码页面描述图 UI 描述表格 重复输入用户新密码，点击“修改”按钮。 5.2.2.1.4 删除用户信息 用例描述 用例编号 UC-PRT-BND-SYS-004 用例名称 删除用户信息 用例简述 删除用户及其所有信息 业务事件 删除用户及其所有信息 行为角色 后台管理员 频率及重要性指标 不定时、重要 业务触发事件 点击“删除用户”按钮 结束条件  成功条件 用户被删除  失败条件 用户未被删除 输入概述 用户信息 输出概述 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 点击“用户管 第 116 页 共 17 页国航电子商务一期项目需求分析说明书 理”菜单 2 在用户列表中选用户id 中需删除用户 3 点击“删除用 必须有选中用户 户”按钮 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 表 5-68 删除用户信息用例描述表 UI 页面描述 图 5-76 删除用户信息页面描述图 UI 描述表格 该页面数据元素为不可编辑页面。当前操作者可选择用户信息列表中用户单 选框，点击删除可完成用户删除操作。 第 117 页 共 17 页国航电子商务一期项目需求分析说明书 5.2.2.2 权限管理（FN-PRT-BND-SYS-002） 图 5-77 权限管理用例图 5.2.2.2.1 修改用户业务管理权限 用例描述 用例编号 UC-PRT-BND-SYS-005 用例名称 修改用户业务管理权限 用例简述 赋予用户对于某也业务后台管理权限 业务事件 修改用户业务管理权限 行为角色 后台管理员 频率及重要性指标 不定时、重要 业务触发事件 “用户管理”页面，点击“权限”菜单按钮 结束条件  成功条件 修改权限被保存  失败条件 修改权限未被保存 输入概述 用户及所赋予的频道权限 输出概述 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 点击“权限”按用户id 第 118 页 共 17 页国航电子商务一期项目需求分析说明书 钮 2 选择操作人员可频道id 管理的频道 3 点击“保存” 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 1 2 点击“取消” 取消设置操作 1 按钮 员权限 业务规则： 编号 规则 备注 对应步骤号 表 5-69 修改用户业务管理权限用例描述表 UI 页面描述 图 5-78 修改用户业务管理权限页面描述图 UI 描述表 该页面数据元素不可编辑，当前操作者可选择权限列表中权限项选择框，点 击确定按钮 5.2.2.2.1 修改用户频道管理权限 用例描述 用例编号 UC-PRT-BND-SYS-006 第 119 页 共 17 页国航电子商务一期项目需求分析说明书 用例名称 修改用户频道管理权限 用例简述 赋予用户对于某个频道及其内容的管理修改权限 业务事件 修改用户频道管理修改权限 行为角色 后台管理员 频率及重要性指标 不定时、重要 业务触发事件 “用户管理”页面，点击“栏目”菜单按钮 结束条件  成功条件 修改权限被保存  失败条件 修改权限未被保存 输入概述 用户及所赋予的频道权限 输出概述 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 点击“栏目”按用户id 钮 2 选择操作人员可频道id 管理的频道 3 点击“保存” 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 1 2 点击“取消” 取消设置操作 1 按钮 员权限 业务规则： 编号 规则 备注 对应步骤号 表 5-70 修改用户频道管理权限用例描述表 UI 页面描述 第 120 页 共 17 页国航电子商务一期项目需求分析说明书 图 5-79 修改用户频道管理权限页面描述图 UI 描述表 该页面数据元素不可编辑，当前操作者可选择权限列表中权限项选择框，点 击确定按 5.2.2.3 日志报表管理（FN-PRT-BND-SYS-003） 图 5-80 日志报表管理用例图 5.2.2.3.1 日志设置 用例描述 用例编号 UC-PRT-BND-SYS-007 第 121 页 共 17 页国航电子商务一期项目需求分析说明书 用例名称 日志设置 用例简述 设置是否记录某模块日志 业务事件 设置是否记录某模块日志 行为角色 后台管理员 频率及重要性指标 不定时、重要 业务触发事件 点击“日志设置”菜单按钮 结束条件  成功条件 修改日志信息被保存  失败条件 修改日志信息未被保存 输入概述 日志是否记录日志信息 输出概述 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 点击“设置日 志”按钮 2 选择需要记录日模块名称 志模块 3 点击“保存” 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 2 2 点击“取消” 取消设置日志 1 按钮 记录 业务规则： 编号 规则 备注 对应步骤号 表 5-71 日志设置用例描述表 UI 页面描述 第 122 页 共 17 页国航电子商务一期项目需求分析说明书 图 5-81 日志设置页面描述图 UI 描述表 该页面数据元素不可编辑，当前操作者可选择日志列表中记录日志项选择框 点击确定按钮 5.2.2.3.2 查询日志 用例描述 用例编号 UC-PRT-BND-SYS-008 用例名称 查询日志 用例简述 查询某个时间段日志信息 第 123 页 共 17 页国航电子商务一期项目需求分析说明书 业务事件 查询某个时间段日志信息 行为角色 后台管理员 频率及重要性指标 不定时、重要 业务触发事件 点击“日志”菜单按钮 结束条件  成功条件 成功取出日志信息  失败条件 未成功取出日志信息 输入概述 时间段 输出概述 查询时间段内的日志信息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 点击“日志”菜 可为前台日志或后台日志 单 2 输入需要查询的模块名称，时间 模块以及时间段 起，时间止 3 点击“查找” 4 点击日志列表中 的日志 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 表 5-72 查询日志用例描述表 UI 页面描述 图 5-82 查询日志页面描述图 UI 描述表 第 124 页 共 17 页国航电子商务一期项目需求分析说明书 5.2.2.3.3 删除日志 用例描述 用例编号 UC-PRT-BND-SYS-009 用例名称 删除日志 用例简述 删除某个日志信息 业务事件 删除某个段日志信息 行为角色 后台管理员 频率及重要性指标 不定时、重要 业务触发事件 点击“日志”菜单按钮 结束条件  成功条件 成功删除日志信息  失败条件 未成删除出日志信息 输入概述 时间段 输出概述 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 点击“日志”菜 可为前台日志或后台日志 单 2 输入需要删除的模块名称，时间 模块以及时间段 起，时间止 3 点击“删除” 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 第 125 页 共 17 页国航电子商务一期项目需求分析说明书 表 5-73 删除日志用例描述表 UI 页面描述 同5.2.2.3.2节-查询日志用例UI页面描述。 UI 描述表 5.2.2.3.4 生成报表 用例描述 用例编号 UC-PRT-BND-SYS-010 用例名称 生成报表 用例简述 生成相关表表 业务事件 生成报表 行为角色 后台管理员 频率及重要性指标 不定时、重要 业务触发事件 点击“报表”菜单按钮 结束条件  成功条件 相关报表被生成  失败条件 相关报表未被生成 输入概述 报表时间范围 输出概述 报表 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 点击“报表”按 可按各个模块分类 钮 2 输入生成报表时时间范围 间范围 3 点击“生成报 第 126 页 共 17 页国航电子商务一期项目需求分析说明书 表” 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 表 5-74 生成报表用例描述表 UI 页面描述 图 5-83 生成报表页面描述图 UI 描述表 第 127 页 共 17 页国航电子商务一期项目需求分析说明书 5.2.3 机上免税品（FN-PRT-BND-APP-001） 图 5-84 机上免税品用例图 5.2.3.1 新建产品类别 用例描述 用例编号 UC-PRT-BND-TFP-001 用例名称 新建产品类别 用例简述 新建产品类别 业务事件 新建机上免税产品的类别 行为角色 业务管理员 频率及重要性指标 不定时，不重要 业务触发事件 点击机上免税品后台管理页面“新建”按钮 结束条件  成功条件 第 128 页 共 17 页国航电子商务一期项目需求分析说明书 类别信息被新建  失败条件 类别信息未被新建 输入概述 产品类别名称以及说明 输出概述 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 产品类别列表页 面，点击“新建 产品类别”按钮 2 输入产品类别信 息 3 点击“保存” 类别名称、说明 类别名称必填项 不为空 4 返回类别列表页 面 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 1 新建产品类别名称不能已存在 2 表 5-75 新建产品类别用例描述表 UI 页面描述 UI 描述表格 数据要素 数据性质 是否必须 输入方式 备注 产品类别名称 文本 是 手工 说明 文本 否 手工 表 5-76 新建产品类别描述表 5.2.3.2 修改产品类别 用例描述 第 129 页 共 17 页国航电子商务一期项目需求分析说明书 用例编号 UC-PRT-BND-TFP-002 用例名称 修改产品类别 用例简述 修改机上免税品产品类别 业务事件 修改机上免税产品的类别 行为角色 业务管理员 频率及重要性指标 不定时，不重要 业务触发事件 点击机上免税品后台管理页面“修改”按钮 结束条件  成功条件 类别信息被正常更新  失败条件 类别信息未被正常更新 输入概述 产品类别名称以及说明 输出概述 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 产品类别列表页 面选中需要编辑 的类别 2 点击“修改”按类别id 钮 3 输入产品类别信 息 4 点击“保存” 类别名称、说明 类别名称必填项 不为空 5 返回类别列表页 面 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 1 修改的产品类别名称不能已存在 3 表 5-77 修改产品类别用例描述表 第 130 页 共 17 页国航电子商务一期项目需求分析说明书 UI 页面描述 UI 描述表格 数据要素 数据性质 是否必须 输入方式 备注 产品类别名称 文本 是 手工 说明 文本 否 手工 表 5-78 修改产品类别页面描述表 5.2.3.3 删除产品类别 用例描述 用例编号 UC-PRT-BND-TFP-003 用例名称 删除产品类别 用例简述 删除机上免税品产品类别 业务事件 删除机上免税产品的类别 行为角色 业务管理员 频率及重要性指标 不定时，不重要 业务触发事件 点击机上免税品后台管理页面“删除”按钮 结束条件  成功条件 类别信息被删除  失败条件 类别信息未被删除 输入概述 产品类别 输出概述 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 产品类别列表页 面选中需要删除 的类别 2 点击“删除”按类别id 钮 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 第 131 页 共 17 页国航电子商务一期项目需求分析说明书 业务规则： 编号 规则 备注 对应步骤号 表 5-79 删除产品类别用例描述表 UI 页面描述 页面为不可编辑列表，选中列表中需要删除的产品类别，点击“删除”按钮 以删除选择的产品类别。 UI 描述表格 5.2.3.4 添加免税产品 用例描述 用例编号 UC-PRT-BND-TFP-004 用例名称 添加免税产品 用例简述 添加免税产品 业务事件 添加免税产品 行为角色 业务管理员 频率及重要性指标 不定时、重要 业务触发事件 点击机上免税品管理页面“添加免税产品”按钮 结束条件  成功条件 添加免税产品被正常保存  失败条件 添加免税产品未被正常保存 输入概述 添加免税产品名称、价格以及简介等 输出概述 添加成功/失败信息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 第 132 页 共 17 页国航电子商务一期项目需求分析说明书 1 免税品管理页面 点击“添加免税 产品”按钮 2 编辑免税产品页商品名称、价格、 面输入免税产品分类、产品简介 的基本信息 3 点击“保存”按 商品名称、价格、 钮 分类不为空 4 返回免税产品列 提示增加免税产品成功信息 表管理页面 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 1 2 点击“取消” 取消输入新免 4 税产品 业务规则： 编号 规则 备注 对应步骤号 1 新增免税产品不能与已有产品重名 2 表 5-80 添加免税产品用例描述表 UI 页面描述 图 5-85 添加免税产品页面描述图 UI 描述表 数据要素 数据性质 是否必须 输入方式 备注 产品名称 文本 是 手工 分类 文本，下拉框 是 手工 价格 数字 是 手工 简介 文本 否 手工 表 5-81 添加免税产品描述表 5.2.3.5 修改免税产品 用例描述 第 133 页 共 17 页国航电子商务一期项目需求分析说明书 用例编号 UC-PRT-BND-TFP-005 用例名称 修改免税产品 用例简述 修改免税产品 业务事件 修改免税产品 行为角色 业务管理员 频率及重要性指标 不定时,不重要 业务触发事件 点击机上免税品管理页面“修改免税产品”按钮 结束条件  成功条件 免税产品被更新  失败条件 免税产品未被更新 输入概述 修改免税产品名称、价格以及简介等 输出概述 修改成功/失败信息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 免税产品列表管 理页面点击“编 辑免税产品”按 钮 2 编辑免税产品页商品名称、价格、 面输入免税产品分类、产品简介 信息 3 点击“保存”按 商品名称、价格、 钮 分类不为空 4 返回免税产品列 提示修改免税产品成功信息 表管理页面 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 1 2 点击“取消” 取消更改免税 4 产品 业务规则： 编号 规则 备注 对应步骤号 1 更改免税产品不能与已有免税产品重名 2 表 5-82 修改免税产品用例描述表 第 134 页 共 17 页国航电子商务一期项目需求分析说明书 UI 页面描述 同5.2.3.4节-添加免税产品用例UI页面描述。 UI 描述表 同5.2.3.4节-添加免税产品用例UI描述表。 5.2.3.6 删除免税产品 用例描述 用例编号 UC-PRT-BND-TFP-006 用例名称 删除免税产品 用例简述 删除免税产品 业务事件 删除免税产品 行为角色 业务管理员 频率及重要性指标 不定时,不重要 业务触发事件 点击机上免税品管理页面“删除免税产品”按钮 结束条件  成功条件 免税产品被删除  失败条件 免税产品未被删除 输入概述 免税产品 输出概述 删除成功/失败信息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 免税产品管理页 面选择待删除免 税产品 2 点击“删除免税产品id 提示资源类别删除成功信息 产品”按钮 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 第 135 页 共 17 页国航电子商务一期项目需求分析说明书 业务规则： 编号 规则 备注 对应步骤号 表 5-83 删除免税产品用例描述表 UI 页面描述 图 5-86 删除免税产品页面描述图 UI 描述表 该页面数据元素为不可编辑页面。当前操作者可选择已有免税产品列表中免 税产品单选框，点击“删除免税产品”可完成免税产品的删除操作。 5.2.3.7 批量导入 用例描述 用例编号 UC-PRT-BND-TFP-007 用例名称 批量导入 用例简述 导入带有免税产品数据的excel文档 业务事件 导入带有免税产品数据的excel文档 行为角色 业务管理员 频率及重要性指标 1次/月 业务触发事件 点击航空运营数据后台管理页面“导入”按钮 结束条件  成功条件 Excel文档成功导入  失败条件 第 136 页 共 17 页国航电子商务一期项目需求分析说明书 Excel文档未成功导入 输入概述 已填写Excel文档 输出概述 成功/失败消息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 数据文件输入框 点击“浏览”按 钮 2 弹出“数据文件 选择”对话框 3 选择excel数据Excel文档 选择文档为excel 文件 文档 4 图片包输入框点 击“浏览”按钮 5 弹出“图片包文 件选择”对话框 6 选择图片包文件 Zip文档 7 点击“导入”按Excel文档路径 Excel文档路径不 钮 为空 8 返回导入成功消 息 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 1 导入数据文件为excel文档，并有包含有必须列 3 2 导入时数据文件路径不为空 4 3 导入图片包文件必须为zip文档 6 4 图片包文件中图片名称要和导入数据文件产品 7 编号命名相同 表 5-84 批量导入用例描述表 UI 页面描述 页面标签为“数据文件路径：”，有数据文件路径输入框（不可手工输入）， 第 137 页 共 17 页国航电子商务一期项目需求分析说明书 “浏览”按钮，以及“导入”按钮。点击导入文件行“浏览”按钮出现文件选择 框，并只能选择excel文档。点击导入图片包行“浏览”按钮出现文件选择框， 选择相应的图片包。点击“导入”按钮上传选中文件。 5.2.4 航空运营数据（FN-PRT-BND-APP-002） 图 5-87 航空运营数据用例图 5.2.4.1 上载excel文档模板 用例描述 用例编号 UC-PRT-BND-BOD-001 用例名称 上载excel文档模板 用例简述 上载excel文档模板 业务事件 将本次excel文档模板上载到数据库 行为角色 业务管理员 频率及重要性指标 业务触发事件 点击航空运营数据后台管理页面“上传模板”按钮 结束条件  成功条件 模板正常上载 第 138 页 共 17 页国航电子商务一期项目需求分析说明书  失败条件 模板不能正常上载 输入概述 Excel模板 输出概述 模板成功/失败上传信息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 点击“浏览”按 钮 2 弹出“模板选 择”对话框 3 选择模板文件 Excel模板文件 选择模板为excel 文档 4 点击“上传”按选择本地模板路 选择模板框不能 将选定模板上传到数据库 钮 径 为空 5 返回成功上传消成功上传消息 息 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 1 上载模板为excel文档，并有包含有必须列 3 2 上载时模板路径不为空 4 表 5-85 上载excel文档模板用例描述表 UI 页面描述 页面标签为“模板路径：”，有模板路径输入框（不可手工输入），“浏览” 按钮，以及“上传”按钮。点击“浏览”按钮出现文件选择框，并只能选择excel 文档。点击“上传”按钮上传选中文件。 UI 描述表格 第 139 页 共 17 页国航电子商务一期项目需求分析说明书 5.2.4.2 下载excel文档模板 用例描述 用例编号 UC-PRT-BND-BOD-002 用例名称 下载excel文档模板 用例简述 下载需导入的excel文档模板 业务事件 从数据库中下载excel文档模板 行为角色 业务管理员 频率及重要性指标 业务触发事件 点击航空运营数据后台管理页面“下载模板”按钮 结束条件  成功条件 模板正常下载  失败条件 模板不能正常下载 输入概述 无 输出概述 Excel模板保存到本地 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 点击“下载模 板”按钮 2 弹出保存模板路模板保存路径 径选择框 3 将excel模板保Excel模板 从数据库取得模板 存到本地 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 1 数据库模板内容不为空 3 表 5-86 下载excel文档模板用例描述表 第 140 页 共 17 页国航电子商务一期项目需求分析说明书 UI 页面描述 页面提供“下载模板”按钮，点击按钮弹出“保存路径”对话框，点击对话 框上“确认”按钮下载保存数据库已保存的模板文件。 UI 描述表格 5.2.4.3 导入excel文档 用例描述 用例编号 UC-PRT-BND-BOD-003 用例名称 导入excel文档 用例简述 导入带有数据的excel文档 业务事件 导入已填写的excel文档 行为角色 业务管理员 频率及重要性指标 1次/月 业务触发事件 点击航空运营数据后台管理页面“导入”按钮 结束条件  成功条件 Excel文档成功导入  失败条件 Excel文档未成功导入 输入概述 已填写Excel文档 输出概述 成功/失败消息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 点击“浏览”按 钮 2 弹出“数据文件 选择”对话框 3 选择excel数据Excel文档 选择文档为excel 文件 文档 4 点击“导入”按Excel文档路径 Excel文档路径不 钮 为空 第 141 页 共 17 页国航电子商务一期项目需求分析说明书 5 返回导入成功消 息 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 1 导入数据文件为excel文档，并有包含有必须列 3 2 导入时数据文件路径不为空 4 表 5-87 导入excel文档用例描述表 UI 页面描述 页面标签为“数据文件路径：”，有数据文件路径输入框（不可手工输入）， “浏览”按钮，以及“导入”按钮。点击“浏览”按钮出现文件选择框，并只能 选择excel文档。点击“导入”按钮上传选中文件。 UI 描述表格 5.2.5 股票信息（FN-PRT-BND-APP-003） 图 5-88 股票信息用例图 5.2.5.1 查询当日收盘价信息 用例描述 第 142 页 共 17 页国航电子商务一期项目需求分析说明书 用例编号 UC-PRT-BND-DSD-001 用例名称 查询当日收盘价信息 用例简述 每日收盘后由触发器自动查询当日收盘价信息，并插入本次数据库 业务事件 查询当日收盘价信息 行为角色 股价信息后台 频率及重要性指标 业务触发事件 周一到周五下午三点四十五分 结束条件  成功条件 成功获取当日收盘股价信息  失败条件 未成功获取当日收盘股价信息 输入概述 输出概述 国航当日股价信息 主事件流： （描述正常操作的事件流） 步骤 动作描述 数据项 数据确认 备注 1 触发器查询上海 以及香港国航当 日收盘信息 2 将查到的信息保 存到数据库 异常事件流： （描述由于异常操作造成的事件流） 编号 步骤号 条件 描述 数据项 转去 备注 步骤号 业务规则： 编号 规则 备注 对应步骤号 表 5-88 查询当日收盘价信息用例描述表 UI 页面描述 UI 描述表格 第 143 页 共 17 页国航电子商务一期项目需求分析说明书 5.3 系统非功能需求 5.3.1 服务水平需求(SLRs) 5.3.1.1容量与性能 平均响应时间 <2秒 静态页面 峰值响应时间 <4秒 平均响应时间 <5秒 图片列表类动态界 面 峰值响应时间 <10秒 平均响应时间 <3秒 一般动态页面 峰值响应时间 <6秒 表 5-89 容量与性能定义 5.3.1.2高可用性 可用性需求 99.5% 负载均衡需求 Active-Active 表 5-90 可用性定义 5.3.1.3安全性 系统安全性要求如下： 第 144 页 共 17 页国航电子商务一期项目需求分析说明书 表 5-91 系统安全定义 5.3.1.4系统管理 每日 增量备份 门户数据库 每周 全量备份 更新前 全量备份 应用 更新后 全量备份 表 5-92 系统管理定义 5.3.2 非运行时需求 5.3.2.1可移植性 整个系统的设计建设，应当遵循J2EE标准，可以向其他操作系统应用服务器 移植。 5.3.2.2可维护性 整个系统的设计建设，应当遵循SOA体系架构设计，以及组件化模型设计的 标准，提高系统的可维护性。 第 145 页 共 17 页国航电子商务一期项目需求分析说明书 5.3.3 系统约束 5.3.3.1业务约束 无。 5.3.3.2技术约束 无。 5.3.3.3技术标准  Java, J2EE, EJB, JSF等语言标准；  XML, XSD, Web Service等服务标准；  JDBC, Hibernate等数据库访问标准； 第 146 页 共 17 页国航电子商务一期项目需求分析说明书 第6章 系统集成需求分析 6.1 与B2C系统的集成 国航门户网站多次引用 B2C应用。均由B2C提供功能实现以及相应数据。 由门户内容管理系统负责发布以及回收。 6.1.1 B2C用户登录 B2C用户登录由B2C提供功能以及数据，由内容管理系统负责发布与回收。 具体功能描述参见B2C需求文档。 6.1.2 航班搜索 航班搜索由B2C提供功能以及数据，由内容管理系统负责发布与回收。具 体功能描述参见B2C需求文档。 6.1.3 酒店搜索 酒店搜索由B2C提供功能以及数据，由内容管理系统负责发布与回收。具 体功能描述参见B2C需求文档。 6.1.4 低价搜索（首页） 低价搜索由B2C提供功能以及数据，由内容管理系统负责发布与回收。具 体功能描述参见B2C需求文档。 6.1.5 促销广告（首页） 促销广告由B2C提供功能以及数据，由内容管理系统负责发布与回收。具 体功能描述参见B2C需求文档。 第 147 页 共 17 页国航电子商务一期项目需求分析说明书 6.1.6 邮件预约 邮件预约由B2C提供功能以及数据，由内容管理系统负责发布与回收。具 体功能描述参见B2C需求文档。 6.1.7 机票促销 机票促销由B2C提供功能以及数据，由内容管理系统负责发布与回收。具 体功能描述参见B2C需求文档 6.1.8 周末游 周末游由B2C提供功能以及数据，由内容管理系统负责发布与回收。具体 功能描述参见B2C需求文档 6.1.9 促销航线图 促销航线图由B2C提供功能以及数据，由内容管理系统负责发布与回收。 具体功能描述参见B2C需求文档 6.2 与航班状态的集成 6.2.1 航班状态 航班状态维持现有功能不变。位于门户首页航班搜索版块第三页。用户输 入需查询航班信息后，将从航班状态系统提取相关航班信息并展示。 第 148 页 共 17 页国航电子商务一期项目需求分析说明书 6.3 与值机平台的集成 6.3.1 办理乘机 办理乘机维持现有功能不变。位于门户首页航班搜索版块第二页。用户输 入需要值机的内容，将会进入相应的值机系统。 此次改版，办理乘机版块将会添加相应的说明帮助信息。 6.4 与手机平台的集成 6.4.1 手机平台预定 手机平台预定位于首页中部。用户点击手机平台预定，将会要求输入手机 号码。国航手机门户入口将以短信的方式通过手机平台发送到用户手机上，方 便用户通过手机登录国航门户网站。 6.5 与里程网的集成 在门户首页上，嵌入里程网搜索页面，实现对酒店的查询预订。 6.6 与邮件平台的集成 6.6.1 邮件预定 邮件预定功能位于门户首页中部。用户输入电子邮箱地址。邮箱地址将被 提交到邮件平台。邮件平台将定期将推销信息发送到指定邮箱。 第 149 页 共 17 页
