台达PLC程序上传下载和仿真功能演示

当前时间： 2026-07-24 07:15:18 更新时间： 2026-07-24 分类：软件教程评论(0)

台达PLC程序上传下载和仿真功能演示

文末有55个实战案例资料

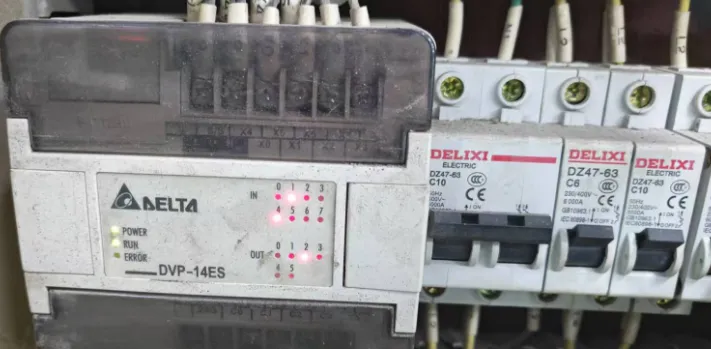

导读：最近项目上用汇川、台达的PLC了，而且客户项目还是这种比较老款的PLC，既然遇到了这种PLC，干脆就分享出来，看看有没用到的朋友，可以帮到大家！现场用的是台达的DVP-14ES的PLC！

1.程序上传和下载

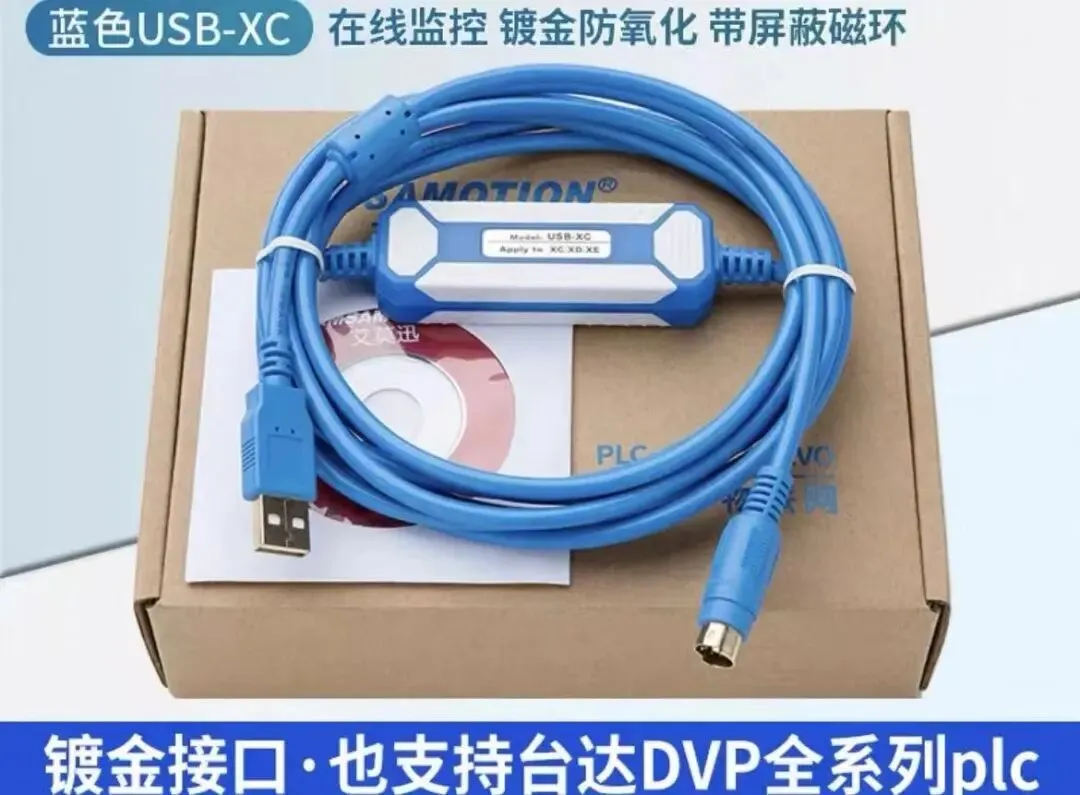

(1)使用这种USB转232的圆头电缆连接PLC和电脑

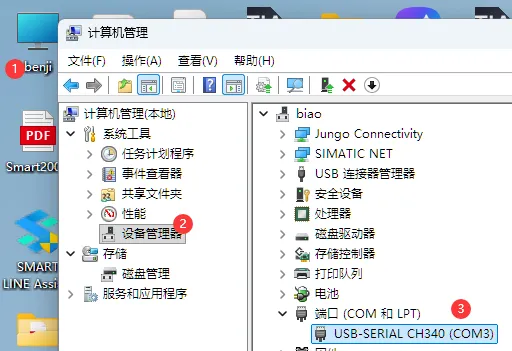

(2)在电脑的“设备管理器”查看线缆的端口为“COM3”

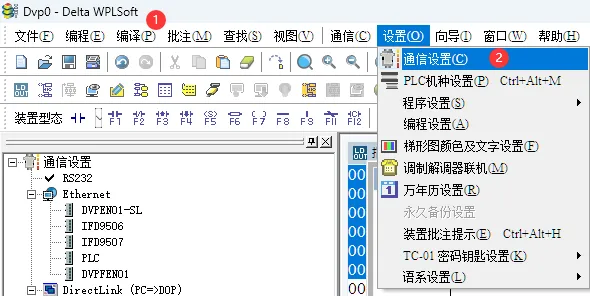

(3)打开WPLSoft编程软件，选择“通信设置”

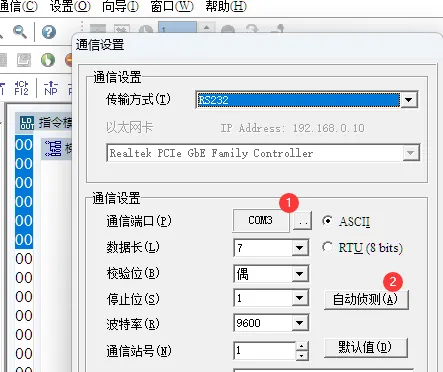

(4)然后选择端口为COM3，点击“自动侦测”可以识别PLC型号

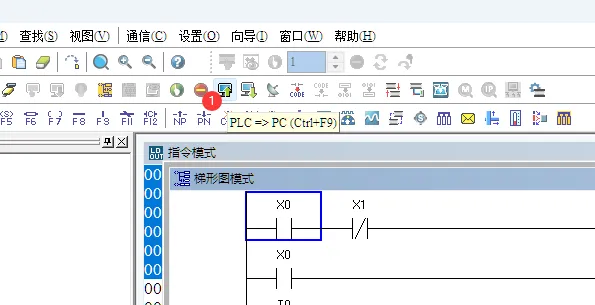

(5)上传程序

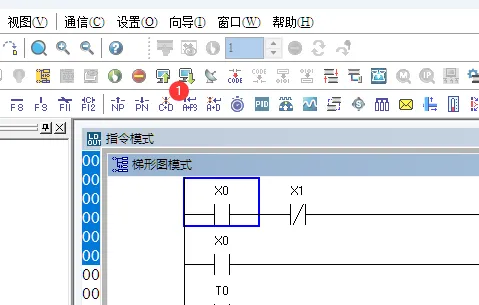

(6)下载程序

2.程序仿真测试

如果我们没有实际的PLC，也可以通过仿真的方式来模拟PLC程序

(1)点击“仿真器”

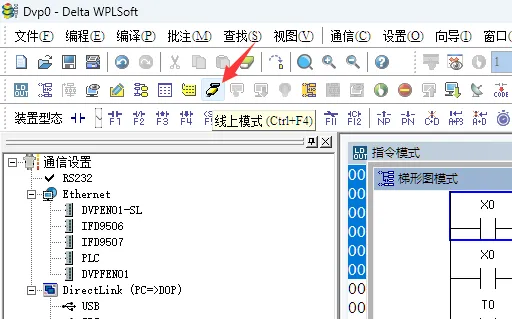

(2)点击“线上模式”，并且在弹出的窗口中选择“”

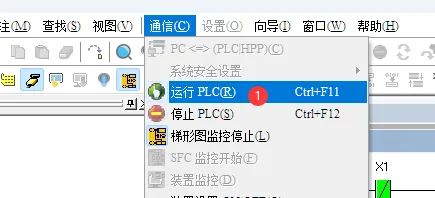

(3)下载后PLC进入停止模式，我们要切换到自动模式

3.PLC与威纶通触摸屏连接

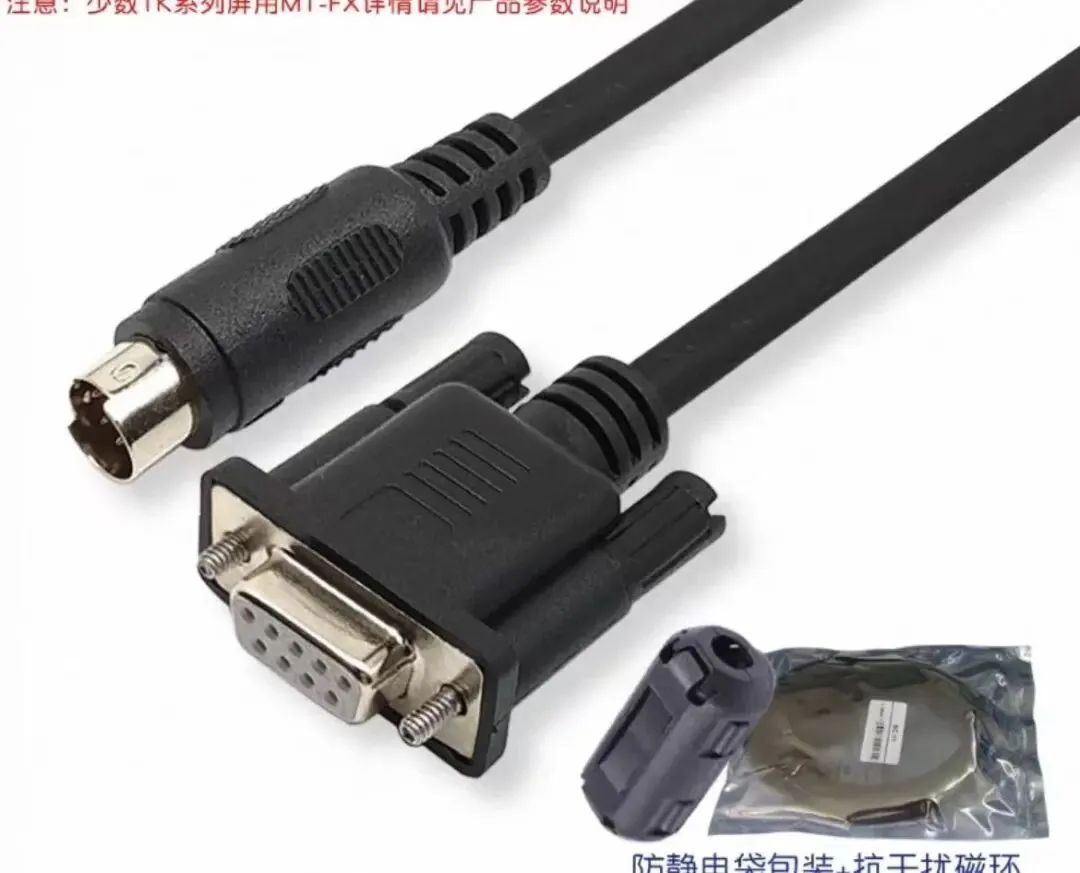

(1)准备如下图所示的PLC与触摸屏通信连接线缆

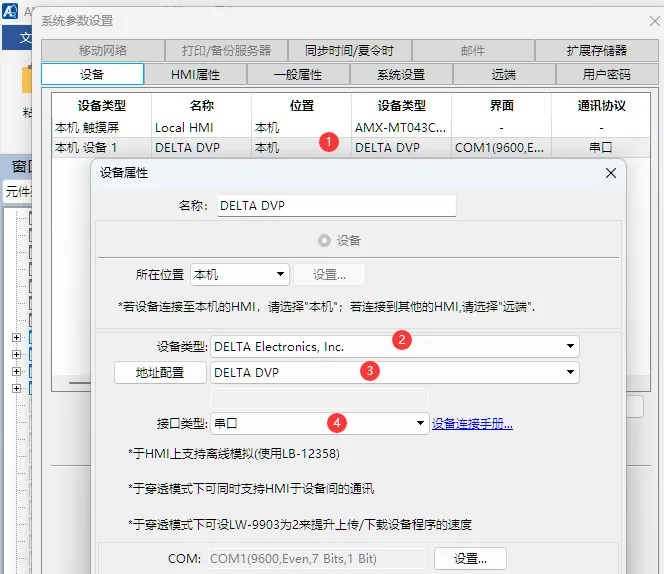

(2)在触摸屏软件中选择设备类型为DELTA DVP(也就是台达型号)！

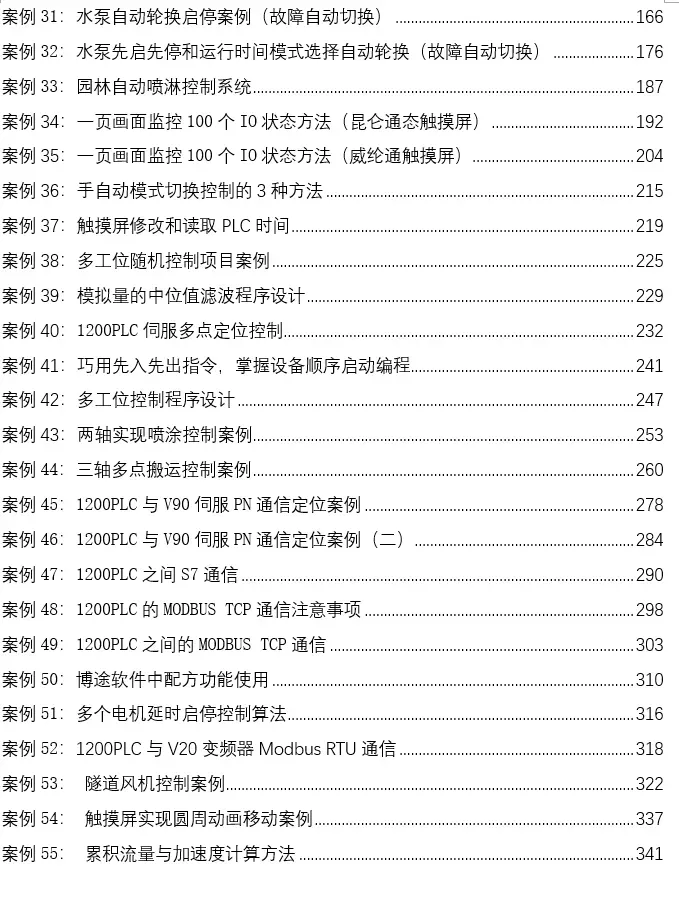

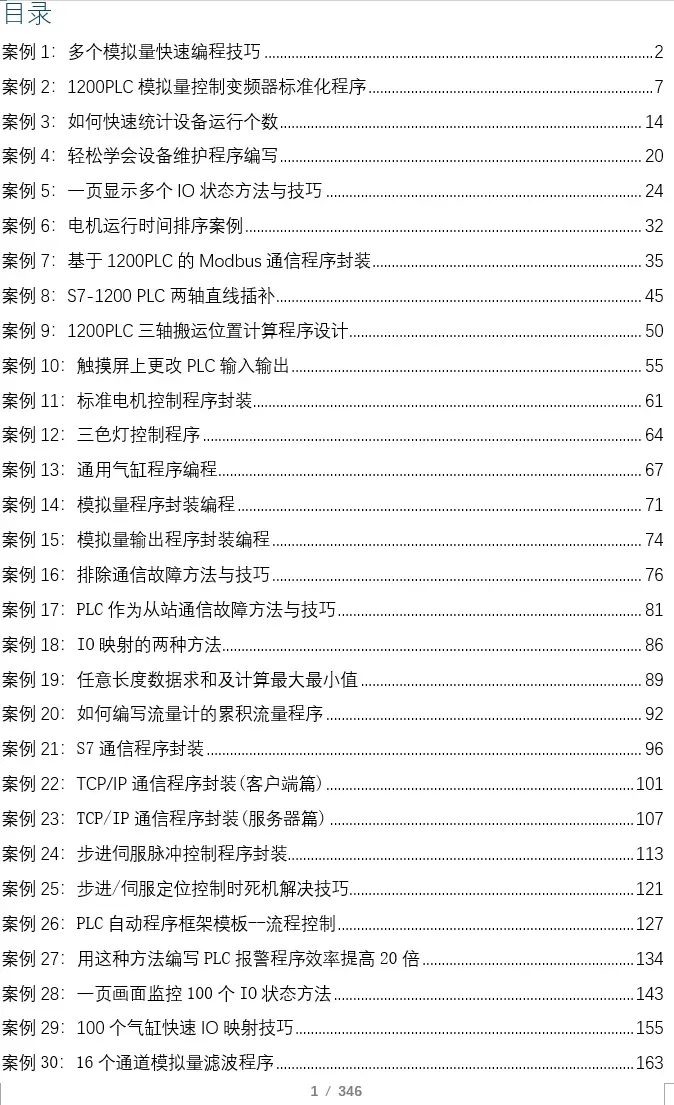

最近有很多小伙伴说要案例书籍，说是手机上看文章不是很方便，我抽时间把55个实战案例全部整理出来，案例都是比较典型的,其中包括气缸控制程序、报警程序、程序框架、运动控制程序封装、模拟量控制变频器、通信等实战案例。需要的可以加我微信：biao467524527
