TT批打印:CAD批量打印插件·图框信息录入教程
TT批打印:CAD批量打印插件·图框信息录入教程图框信息录入，服务于批打到文件(图框型)模式和批批打到文件(文件型)，录入一次图框模板后，就可以按照命名规则，自动读取图号/图名/张号/版次/日期等字段并命名文件。 1、选择-信息图框录入。

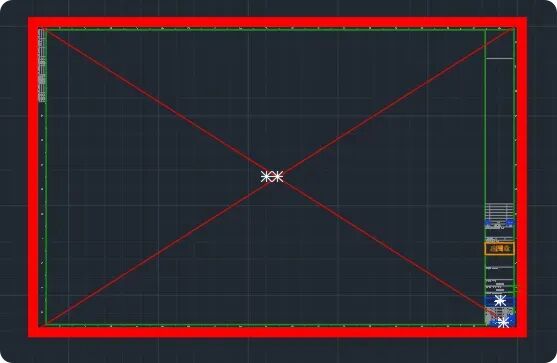

2、选择录入新图框。

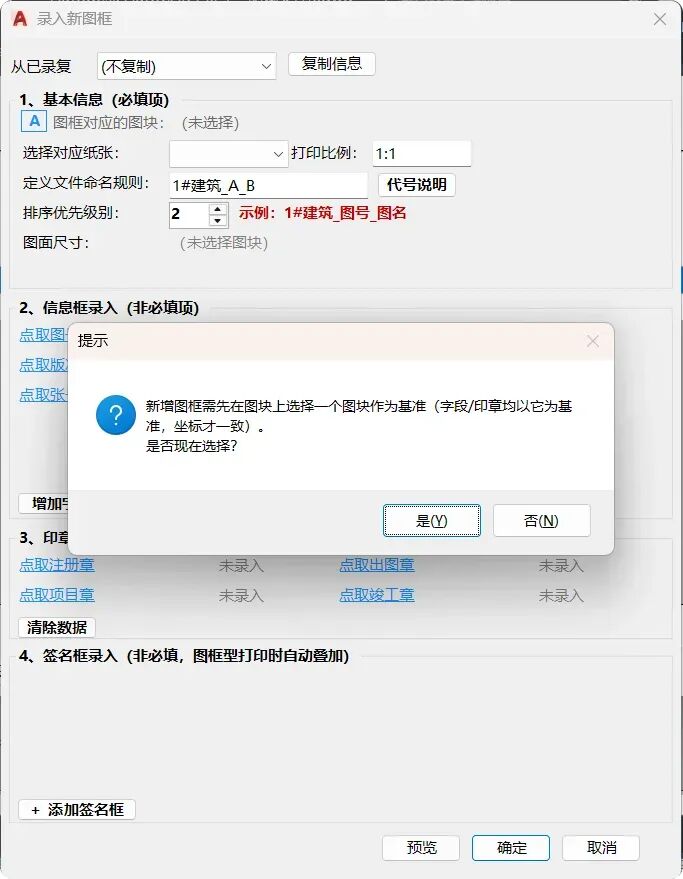

3、根据提示选择是，点了否后，又想选择的话，可以点方块“A”图标。

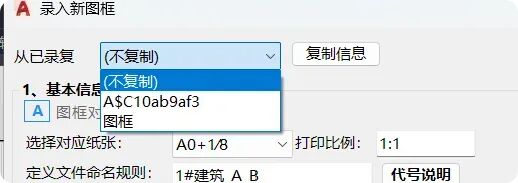

4、如果有录入过的图框相对位置和新增的图跨国一致的话，可以下拉选择，然后点复制信息，就不需要再逐一录入，或者复制后再去修改，也更方便。对应的纸张、比例是自动识别的，如果识别错误，可以手动修改。

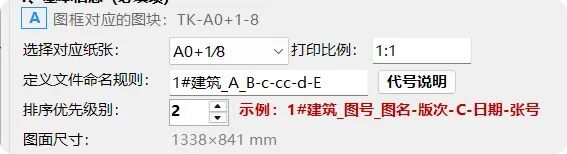

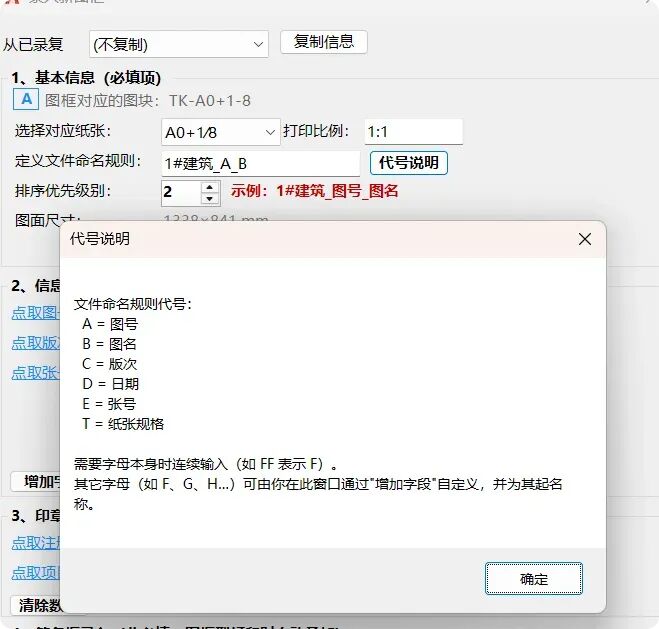

5、命名规则，输出时，文件的命名规则，非常自由。

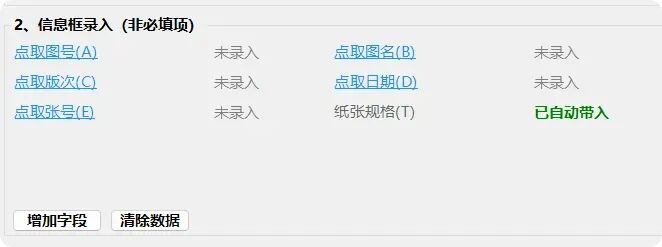

6、字段录入。点取蓝色，即可在图中框选。

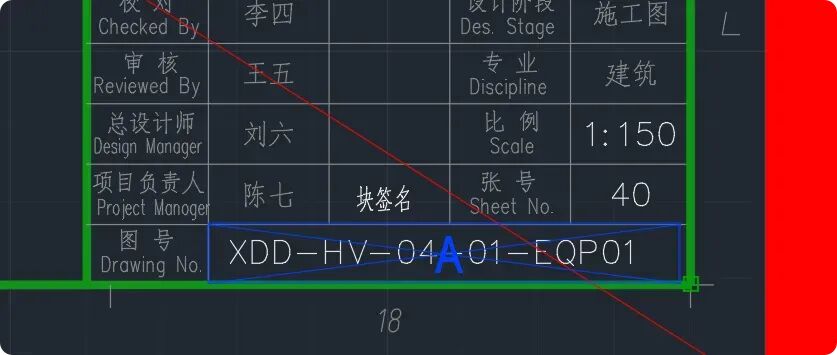

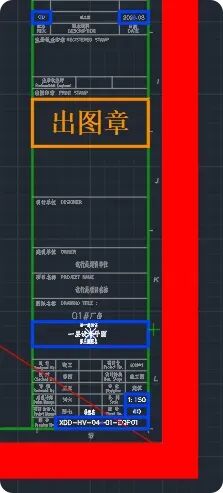

框选时会有预览字母。

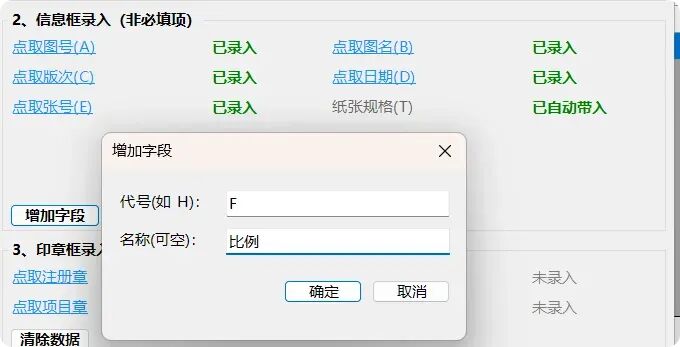

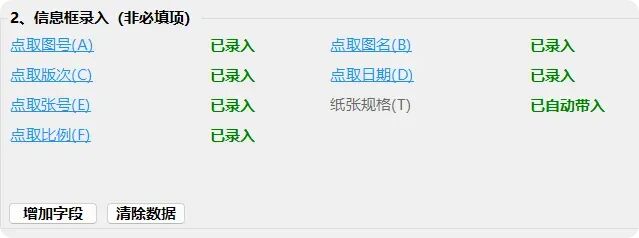

可以自定义增加字段。
也可以一键清除。

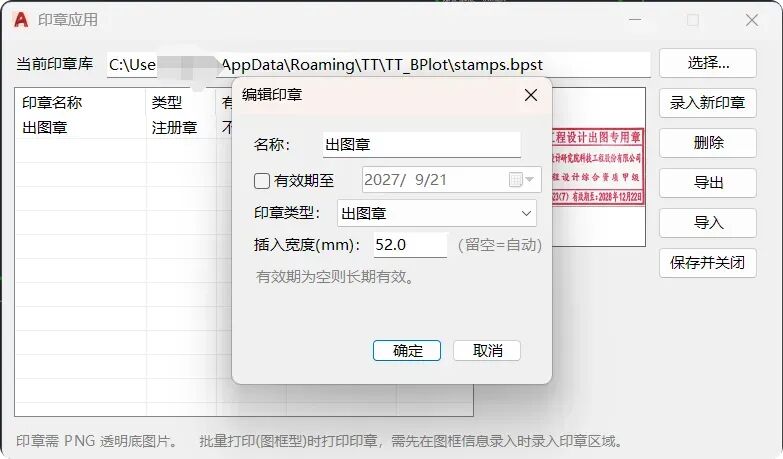

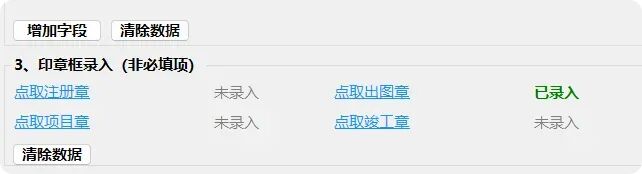

7、印章框录入。其实现在大多数设计院电子印章都是有第三方密钥的电子签，审图系统才会认可，也更具有权威性。本功能只是为了没有防伪要求的电子印章签，或者仅仅只是为了打图方便，不用单独去盖章用。

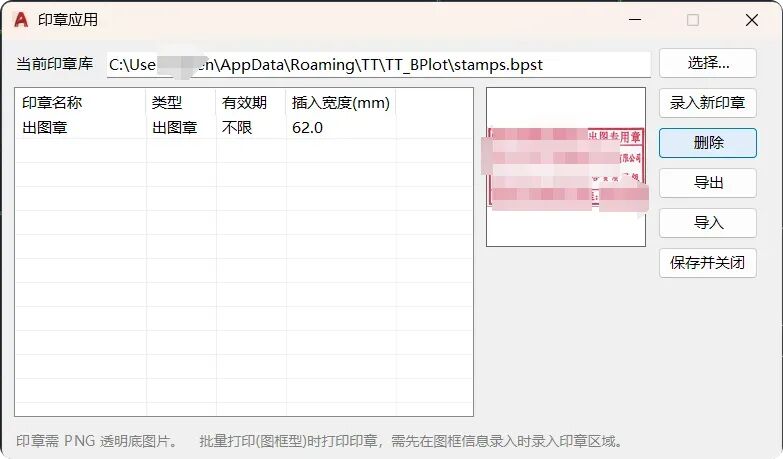

在录入图框前，最好需要先录入印章。

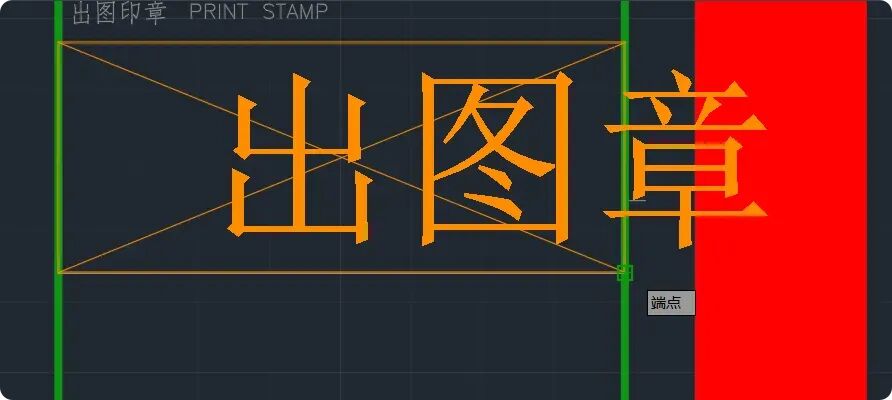

再次回到图框位置，拾取插入的位置。

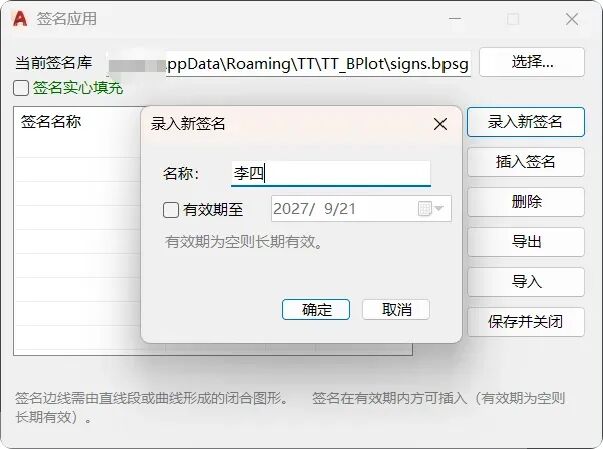

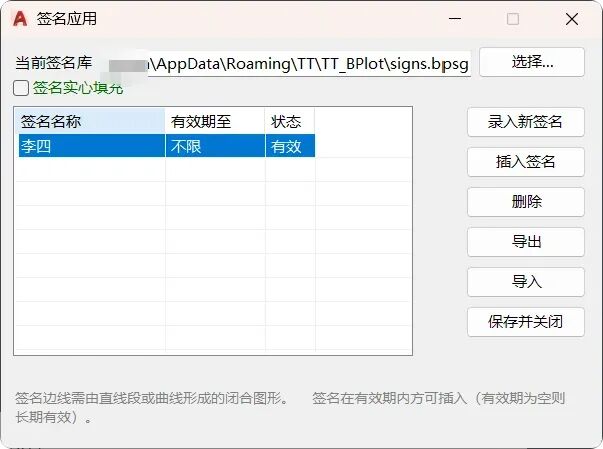

8、签名录入。方便在打图时，一键签名，同时CAD图纸上不会出现签名，更安全。
在录入图框前，最好需要先录入印章。

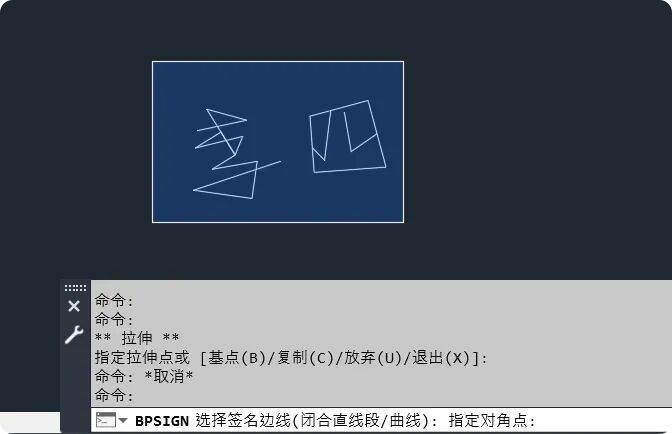

框选签名。
保存并关闭。
添加签名框，下拉选择签名。

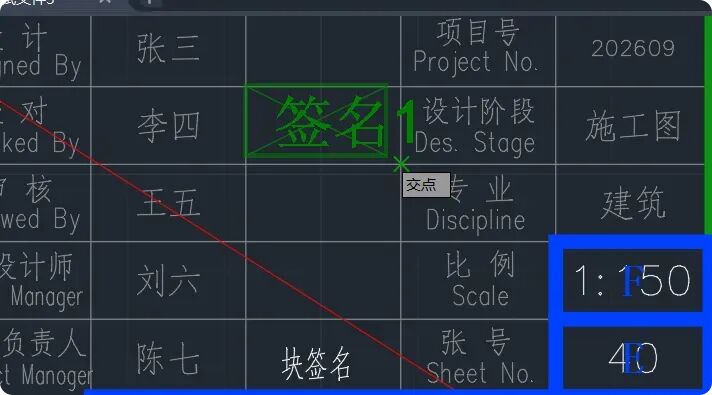

拾取位置插入签名。

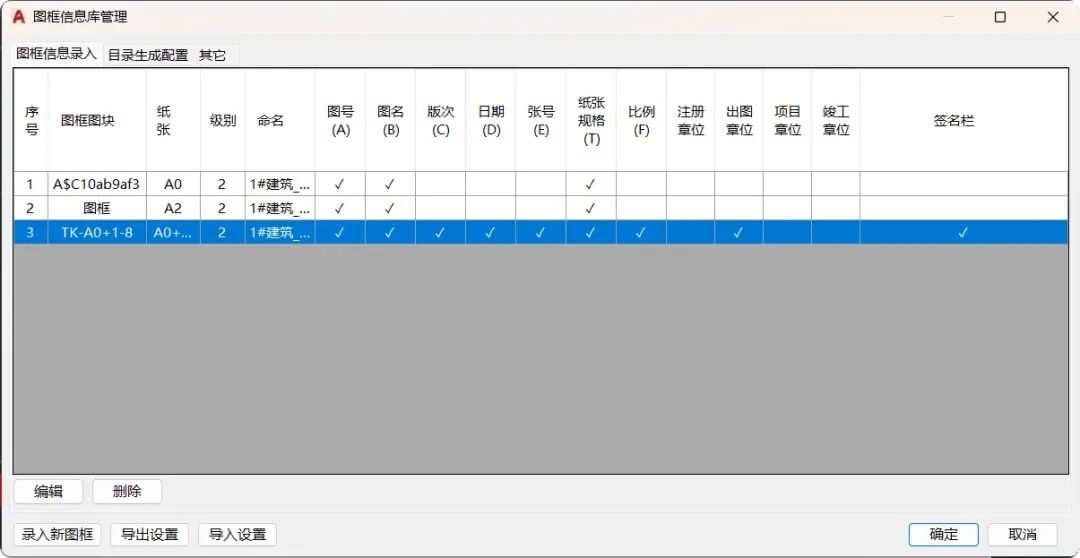

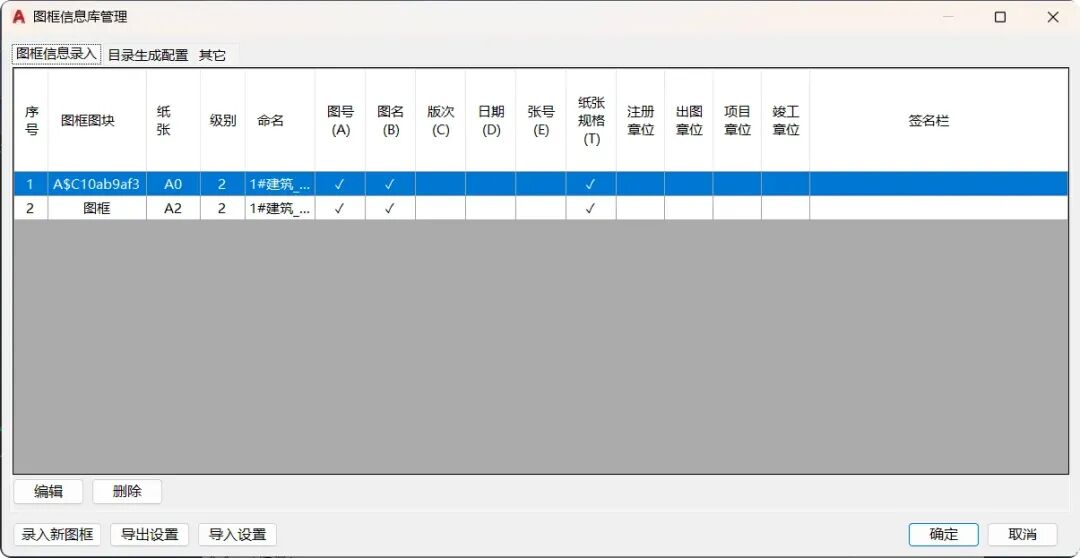

9、整体预览。
10、双击各行可以编辑，下方按钮也可以编辑或删除。

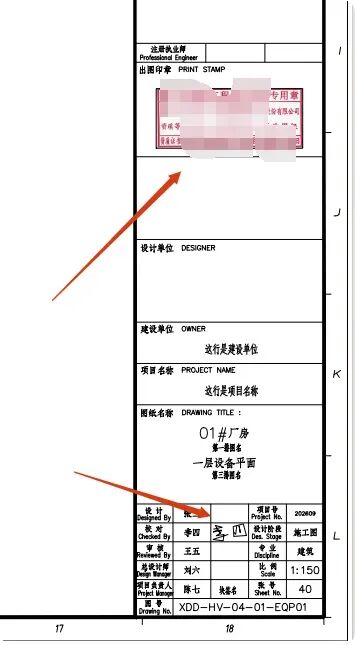

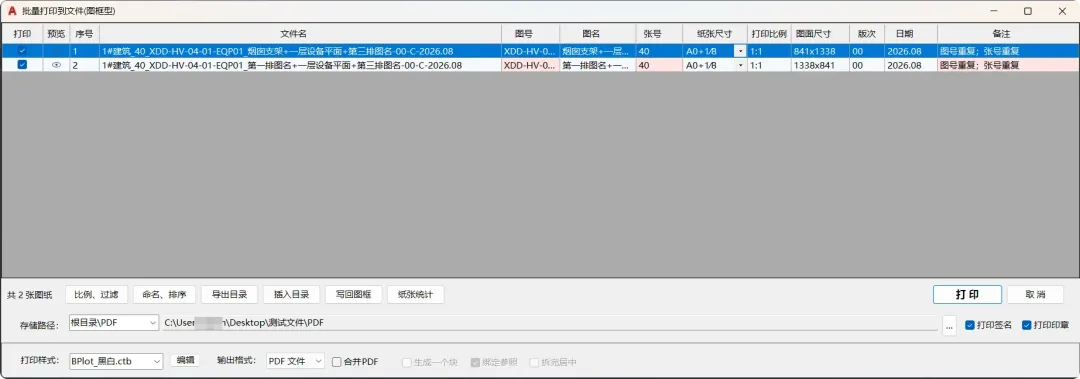

11、效果。
--------------------------------
