常用 CFD 软件全景盘点:商业、开源与国产怎么选
【CFD 工具箱 · 软件选型】
常用 CFD 软件怎么选：特点、强项与应用方向
从 ANSYS Fluent、STAR-CCM+ 到 OpenFOAM 与国家数值风洞风雷，一张图看清三条技术路线
本文所有特点与数据均引自期刊论文、SAE 论文与官方开发者文档，未采信软文口径。
一、核心结论
1.选软件先选族群。CFD 软件分商业软件、内部自研（In-House）代码、开源软件三类，需求、场景、功能定位各不相同。[1]
2.网格与前后处理才是生产力。同一赛车外流场，多面体网格 35 万即可摆脱网格依赖，四面体要 210 万；差距直接体现在整个项目周期上。[10]
3.气动噪声优先看格子玻尔兹曼系。某重型卡车项目中，LBM-VLES 与道路实测在 100~2000 Hz 全频段取得良好相关性。[3]
4.LBM 也不是万能。天窗风振算例中初始设置偏低 4 dB、高速段高估约 6 dB，边界层加密后才改善——差异来自设置而非软件。[5]
5.开源的成本在人力。OpenFOAM 自带 80 余个求解器、170 余个工具程序且无许可证限制，但没有原生图形界面，学习周期以月计。[6][7]
6.国产方阵已过“有没有”阶段。国家数值风洞工程已发布 5 款套装软件，但工业软件国产化率仍不足 10%，差距在前处理链路与算法效率。[1]
二、先看族群：商业、自研、开源三条路
流体界把 CFD 软件分成三类：商业软件、内部自用软件与开源软件。《空气动力学学报》2026 年的综述明确指出，三者的面向需求、应用场景和功能特点各有不同，混着比较意义不大。[1]

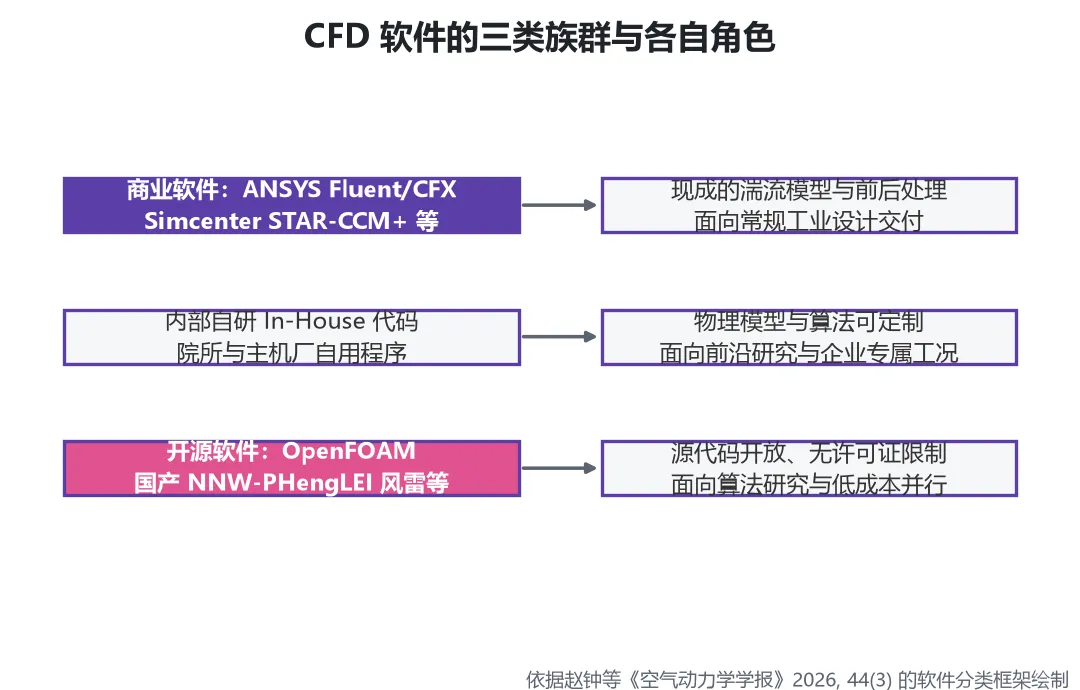

图1 CFD 软件的三类族群与各自角色（依据赵钟等 2026 的分类框架绘制）
商业软件卖的是“整套交付能力”：几何清理、网格、物理模型、后处理一体化，工程师按流程点下去就能出结果，代价是授权费用与黑盒。
自研 In-House 代码常见于航空院所与大型主机厂，价值在物理模型可控——新提出的一个转捩模型或算法，往往先在自研代码里验证，再往商业软件迁移。
开源则是第三条路：源代码可读可改、并行进程数不受限，代价是没有图形界面、需要极强的脚本与建模能力。
三、商业通用软件：谁站在哪个位置
ANSYS Fluent 是应用面最广的通用求解器，从管内流动到燃烧、多相流都有成套模型，在文献统计里的存在感最高。某建筑传热方向综述统计 27 篇论文，Fluent 使用占比 37.04%，另有 40.74% 采用自编 Fortran 程序。[12]
ANSYS CFX 在旋转机械上口碑更好：多级压缩机、水泵、涡轮的多参考系与动静干涉处理是它的传统强项，常与 Fluent 搭配覆盖复杂产品。
Simcenter STAR-CCM+ 的定位是“全流程自动化”：表面包面处理（surface wrapper）+ 自动多面体网格 + 设计管理器，适合一天要跑几十个方案的整车外气动与热管理。
COMSOL Multiphysics 按物理场模块售卖，适合流-固-热-电强耦合的小尺度问题；Flow-3D 在自由液面与铸造充型上有不可替代性；Converge 一类则以自动笛卡尔网格著称，气缸内的动边界问题省去大量人工。
表1 常用 CFD 软件的强项与应用方向对照（依据文献[1][3][5][6]整理）
四、真正拉开差距的：网格与前后处理

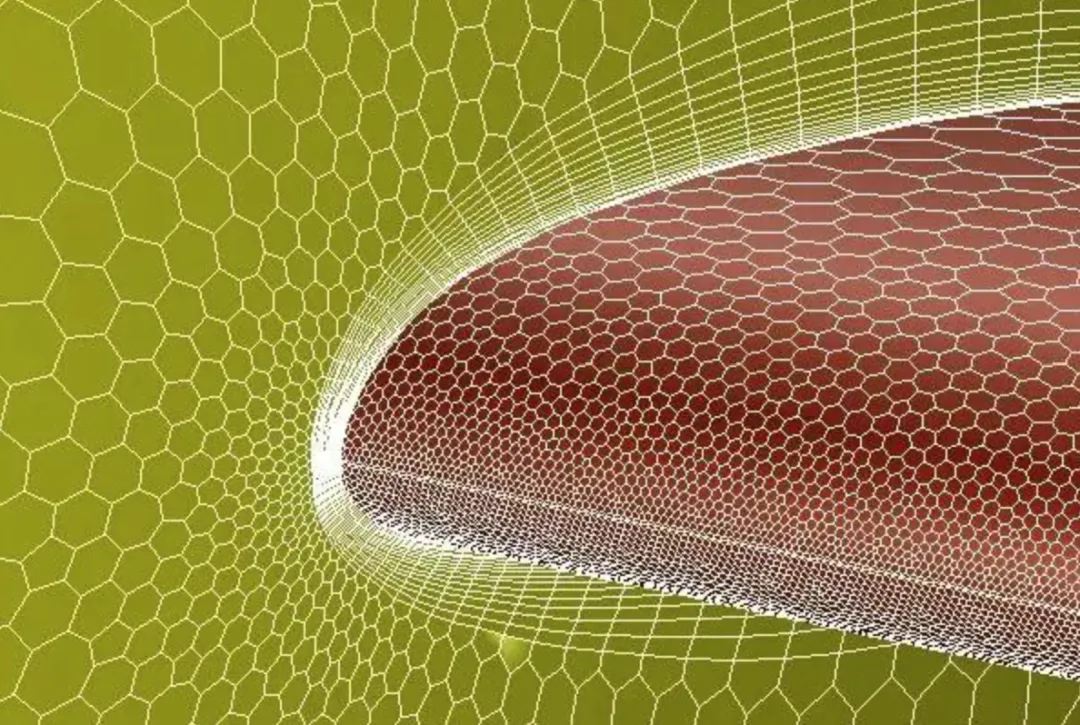

工程师常说“三分靠算法，七分靠网格”。多面体单元因为邻居数量多、对梯度方向的敏感性低，能在更少的单元数下达到同样的收敛水平。
STAR-CCM+ 收录的赛车外流场算例很直观：四面体需要 210 万网格（内存 1.3 GB）才摆脱网格依赖，多面体只要 35 万（900 MB），收敛曲线也更快走平。[10]

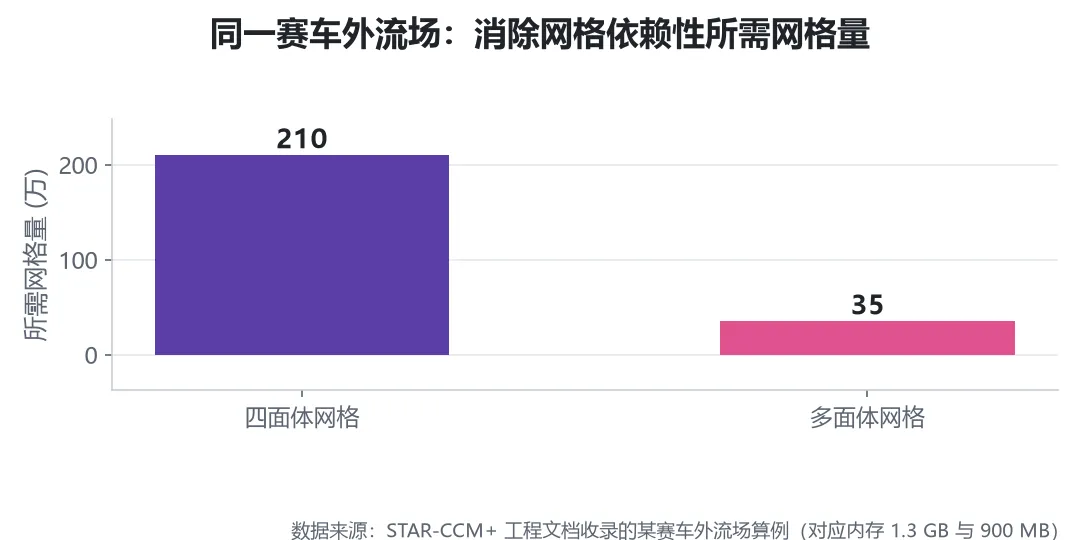

图2 同一赛车外流场：消除网格依赖性所需网格量（四面体 210 万/1.3 GB，多面体 35 万/900 MB；数据来源：STAR-CCM+ 工程文档算例）
规模上去后，并行网格生成就成了瓶颈。西门子官方博客给出的数据是：2020 版新一代并行多面体网格器让 6000 万~7000 万单元的工业模型加速 30~45 倍，最高纪录 44 倍（256 核、6700 万单元全多面体带棱柱层网格，不到 11 分钟生成）。[8]
规模天花板能到多高？公开报道的一次数十辆赛车同场景算例，用多面体单元做到了40 辆车、10 亿单元，用于研究跟车状态下赛车之间的相互干扰。[9]
对处在起步阶段的团队，真正的成本往往不在硬件，而在“从 CAD 到结果”这条链路是否自动化。
五、气动噪声为什么偏爱 LBM：PowerFLOW 一脉
格子玻尔兹曼方法直接在直角网格上求解分布函数，天生便于处理复杂几何与瞬态过程，又不像 RANS 那样把脉动量抹平——这正好气动噪声最需要的。
SAE 2025 年发表的论文中，研究团队用 LBM-VLES 预测某 Class-8 重型卡车的风噪（驾驶室侧窗区域，原文称 greenhouse），与道路实测对比后发现：乘员侧玻璃处的外部传声器测量值与仿真具有良好的相关性，且必须计入道路上的来流湍流度，才能在试验可得的 100~2000 Hz 全频段取得准确的声压级对应。[3]
更早的工作也印证了这条路线：Exa 团队早在 2002 年就基于 PowerFLOW 的 LBM-VLES 结果做频谱分析，把非定常压力脉动与气动噪声源联系起来。[4]
但 LBM 同样讲“怎么算”。现代天窗风振仿真中，最大风振出现在 50 km/h 这一点与试验吻合，但初始设置下：40 km/h 声压级比试验低 4 dB，50 km/h 低 2.5 dB，60 km/h 以上反而高估约 6 dB；频率最大偏差 1.5 Hz。原文明确指出，把开口上游边界层网格加密后，两段的结果都能改善。[5]

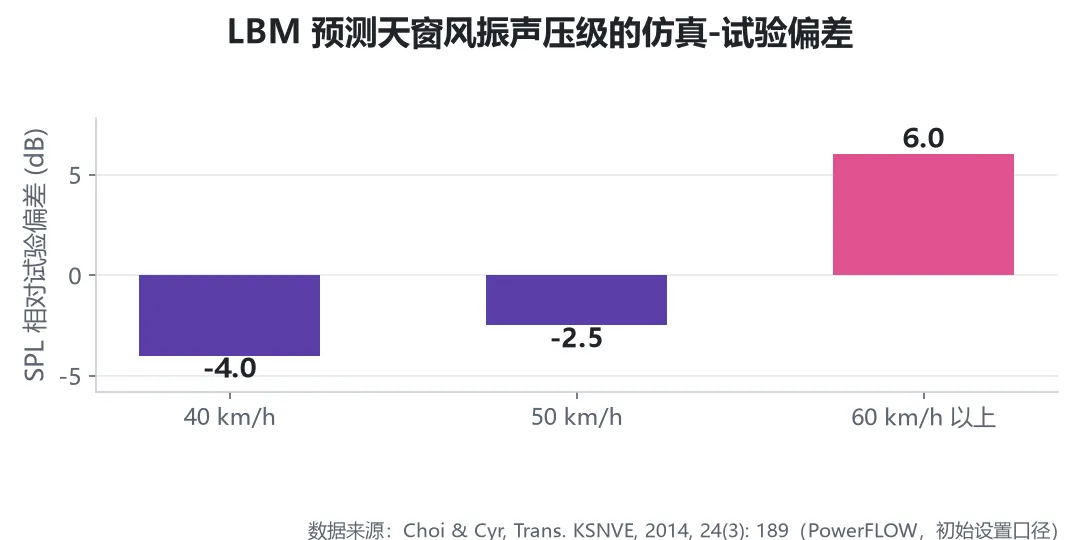

图3 LBM 预测天窗风振的声压级偏差（正值为仿真高于试验；初始设置口径，加密后可改善；数据来源：Choi & Cyr, 2014）
结论很清楚：软件定型了方法，但结果的可信度由网格分辨率、湍流入口条件等设置决定。做气动噪声问题，别指望“默认设置”。
六、开源一极：OpenFOAM 的自由与代价
OpenFOAM 以 C++ 写成，采用 GNU GPL 许可，公开托管并由 OpenCFD Ltd 持续维护，涵盖不可压/可压流动、湍流与传热、声学、化学反应、固体力学与电磁等多种场景。[6]
生态规模可观：公开学位论文统计其自带80 余个针对具体问题的求解器与 170 余个网格、后处理等工具程序，并采用有限体积法在非结构同位网格上离散，二阶精度、SIMPLE/PISO 分离式压力速度耦合。[7]

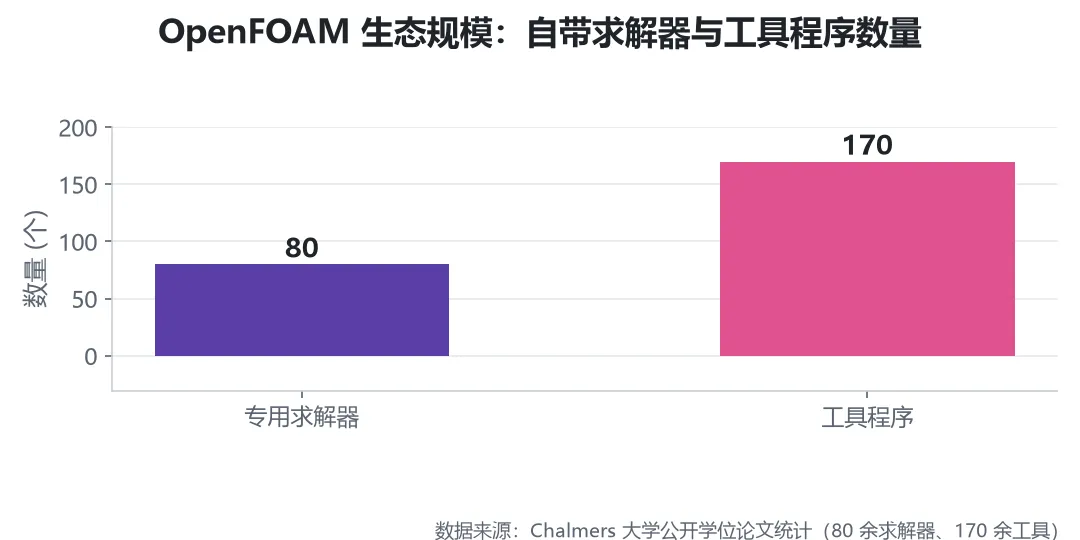

图4 OpenFOAM 生态规模：自带求解器与工具程序数量（数据来源：Chalmers 大学公开学位论文统计）
真正的优势不在“免费”，而在没有并发限制：商业许可往往限制单算例核数或并行算例数，开源则可申请到全部可用核，可以结合脚本把参数矩阵与 DOE 批量跑起来。[7]
代价同样明确：官方发布版本没有图形界面，算例靠字典文本文件与命令行控制，学习曲线陡、报错信息晦涩，官方文档相对商业软件也更单薄。[7]
七、国产方阵：国家数值风洞与风雷软件
风雷软件（NNW-PHengLEI）走的是开源路线：2011 年组建团队，2013 年完成原型系统，2018 年纳入国家数值风洞工程，2020 年面向全国开源，版本托管在红山社区、每半年更新。[1]
它的技术特色可以概括为三个“兼容”：兼容结构与非结构两类网格并分别调用对应求解器；兼容二阶有限体积与 WCNS 高阶精度做混合计算；兼容国产飞腾、申威、迈创、DCU 等同构/异构硬件，已部署在国家超算中心。[1][2]
工程验证已覆盖 AIAA 高升力预测活动的 TrapWing、DLR-F11、CRM-HL 等标准构型，以及 DLR-F6、CHN-T1 翼身组合体；虚拟数字风洞还能以西工大 NF-3 翼型风洞为原型，实现“输入翼型坐标自动出失速曲线”。[1]
但正视差距才是专业的态度。综述明确列出三条不足：一是技术链路不完整、缺一体化前后处理；二是数值算法效率与顶尖商业软件尚有差距；三是新功能仍需长期工程实践打磨。[1]

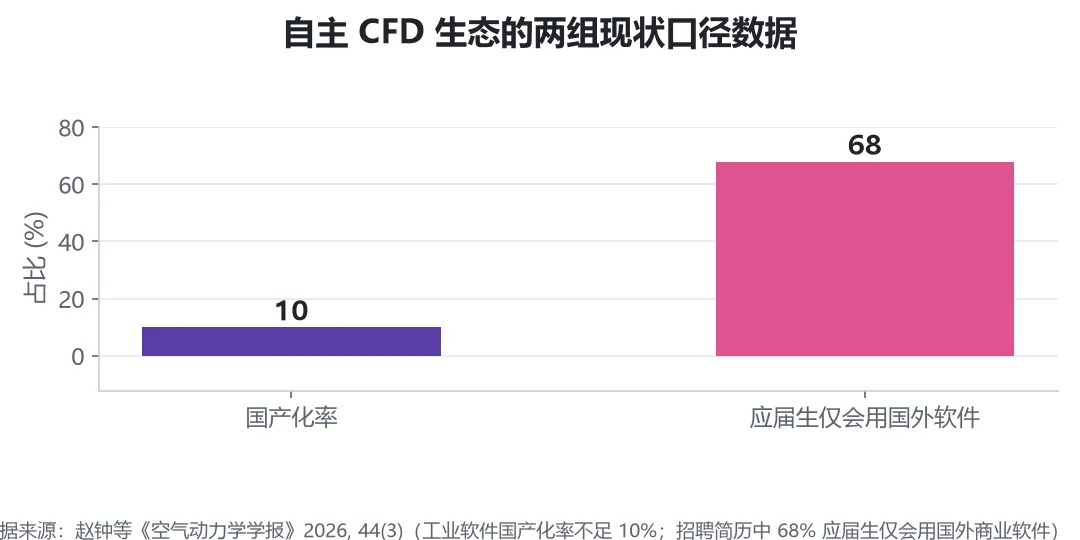

图5 自主 CFD 生态的两组现状口径（工业软件国产化率不足 10%；招聘简历中仅会用国外商业软件的应届生占 68%；数据来源：赵钟等 2026）
人才口径更值得琢磨：国家数值风洞工程收到的应届生简历中，68% 只会用国外商业软件，接触过编程语言者不足 20%。工具会迭代，会不会改模型才是分水岭。[1]
顺着看，国家数值风洞工程已累计发布 5 款套装软件，覆盖网格生成、流场求解、可视化与知识提取全过程；商业侧的国产通用流体软件也在快速补齐能力，例如长风软件 2.0 版新增了气动噪声求解与 Q 准则涡结构识别（厂商发布口径）。[1][11]
八、怎么选：按工况倒推，而不是按名气
选型的第一步是问清楚三个问题：结不结构回转/运动边界、关心均值还是脉动量、一周要出几个方案。答案不同，工具就不同。
看稳态力读数（风阻系数、压降、换热系数），商业 RANS 通用求解器最经济；要频域结果（风噪、风扇阶次噪声），LBM 或直接 CAA 更合适；要做算法创新或上千组参数扫描，开源与自研代码才没有天花板。
表2 需求驱动的软件族群选择矩阵（依据文献[1][3][7]整理）
九、工程建议
1. 先做算例摸底：用同一份 CAD 与同一组标定工况跑两套候选软件，比较“CAD 到结果”的总工时，而不是只比求解时间。[8]
2. 噪声问题先定频段再做网格：明确 100~2000 Hz 的目标频段，才能在开口上游边界层等敏感区把分辨率给到位。[3][5]
3. 给团队配一条开源支线：哪怕主研用商业软件，也建议用 OpenFOAM 或风雷维护一份可脚本化的复现算例，用于交叉验证与算法储备。[1][7]
4. 评估国产软件看“链路”不看单点：重点问前处理能否承接现有 CAD 数据、网格能否自动生成、出了问题有没有人兜底。这三点比单个算例精度更决定能否落地。[1]
5. 别把预算只花在核数上：并行网格生成、批处理与自动优化带来的提速，往往比多买一倍核更划算。[8]
十、技术趋势
1. 开源成为主流底座：2025 年制造业与工业机器人领域的工业软件中，开源代码使用占比已达 79%，近四年开源文件数量增长 3 倍。[1]
2. 同质/异构硬件适配成为硬指标：谁能同时跑好国产 CPU、DCU 与 GPU 众核，谁才可能拿到国家超算与大型项目的入场券。[1]
3. 混合求解走向常态：结构/非结构混合、二阶/高阶混合的区域混合计算，让“关键区给高精度、其余区给性价比”成为工程可选项。[2]
4. 虚拟风洞接管常规测试：数字风洞能自动完成从模型到气动曲线的全过程，且在某些工况（如失速攻角附近）比物理试验复现得更好。[1]
参考来源
赵钟, 何先耀, 何磊, 等. 国家数值风洞风雷软件研发与开源应用进展. 空气动力学学报, 2026, 44(3): 59-96. DOI: 10.7638/kqdlxxb-2025.0270. 陈坚强, 马燕凯, 闵耀兵, 等. 国家数值风洞(NNW)通用软件同构混合求解器设计. 空气动力学学报, 2020, 38(6): 1103-1110. DOI: 10.7638/kqdlxxb-2020.0177. Guleria A, Novacek J, Ihi R, et al. Validation of Wind Noise for Class-8 Truck Using Lattice Boltzmann Method. SAE International Journal of Commercial Vehicles, 2025, 18(3): 391-408. DOI: 10.4271/02-18-03-0021. Duncan B D, Sengupta R, Mallick S, et al. Numerical Simulation and Spectral Analysis of Pressure Fluctuations in Vehicle Aerodynamic Noise Generation. SAE Technical Paper 2002-01-0597, 2002. Choi E S, Cyr S. PowerFLOW Simulation of the Hyundai Simple Model for Sunroof Buffeting. Transactions of the Korean Society for Noise and Vibration Engineering, 2014, 24(3): 189. DOI: 10.5050/KSNVE.2014.24.3.189. OpenFOAM Documentation, Version 2606. OpenCFD Ltd. https://doc.openfoam.com/2606/fundamentals/about/. Chalmers University of Technology. 公开学位论文（含 OpenFOAM 生态统计：80 余求解器、170 余工具程序、无 GUI 与无许可限制）. https://publications.lib.chalmers.se/records/fulltext/151295.pdf. Frojd K. Clearing the Path to Innovation through Next Generation Parallel Polyhedral Mesher. Siemens Simcenter Blog, 2020. Bigger Sims Win the Race. Digital Engineering 24/7（NASCAR 车队 40 车、10 亿多面体单元算例报道）. STAR-CCM+ 工程文档收录的赛车外流场算例（四面体 210 万/1.3 GB 与多面体 35 万/900 MB 对比）. 长风道科技. 长风软件 2.0 版发布说明（新增气动噪声求解、Q 准则涡识别等，厂商发布口径）. OpenFOAM 作为共轭传热分析工具的综述（统计 27 篇文献：ANSYS Fluent 占 37.04%、自编 Fortran 占 40.74%）. https://educapes.capes.gov.br/bitstream/capes/1001220/1/.
