中间继电器使用说明及注意事项
点击蓝字，
关注我们

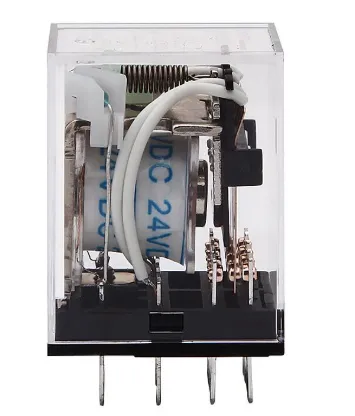

中间继电器是控制回路里的信号枢纽，负责信号的传递、放大、隔离和逻辑转换，触点数量多、动作灵敏。今天以市场主流品牌欧姆龙（OMRON MY 系列）为例，讲清楚中间继电器的使用与接线要
01

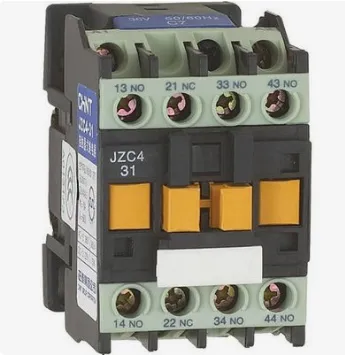

一、作用与选型
1. 主要作用：用一路信号控制多路触点，实现信号扩展、隔离和逻辑转换，把弱信号转成可驱动回路的控制信号。
2. 按线圈电压选：常见 24VDC、220VAC 等，必须与控制电源一致。
3. 按触点数量选：MY 系列常见 2 组、4 组转换触点，按控制逻辑需要选取。
4. 按触点容量选：中间继电器触点容量较小，只适合信号级负载，不能直接带电机等大负载。

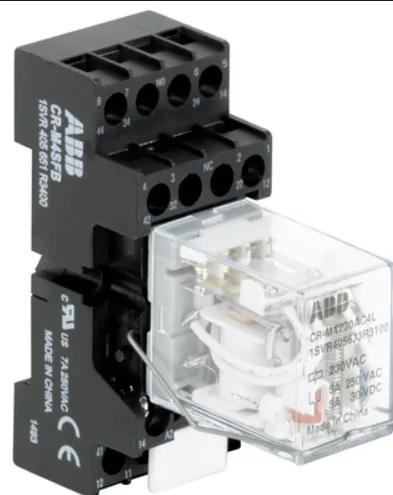

5. 按安装方式选：有插座式（配底座）和焊接式，工业现场多用插座式便于更换。
02
二、安装与接线方法
1. 线圈接线：按底座端子编号接线圈（如 13/14），注意带灯指示与续流二极管方向。
2. 触点接线：按编号连接公共端、常开、常闭触点，转换触点要分清动合与动断。
3. 插座式安装要插接到位，听到卡扣到位声，避免接触不良导致信号时通时断。
4. 触点用于信号隔离时，控制侧与负载侧回路分开供电，避免形成回路串扰。
5. 控制回路的公共线要统一规划，避免多地共线造成信号干扰。
03
使用注意事项
1. 触点容量是小信号级，严禁直接驱动电机、大功率电磁阀等大负载，需经接触器放大。
2. 频繁动作场合要注意触点寿命，定期检查触点氧化、发黑、粘连。
3. 线圈两端建议加续流二极管，抑制断开瞬间的反电动势，保护控制元件。
4. 同一控制柜内多只继电器并排安装时，注意动作时相互干扰与散热。
5. 触点接触不良：多为触点氧化或底座弹片疲劳，清洁触点或更换底座。
6. 信号抖动、误动作：检查是否受干扰、线圈电压偏低或底座虚接。
7. 线圈烧毁：核对线圈电压、检查控制电源是否长期过高。
