07J205 玻璃采光顶(文末下载PDF电子版)

发布时间：2026-09-26 09:29:51 最近访问：2026-09-26 09:29:19

内容源于网络，版权归原作者所有，若有侵权，请联系删除。

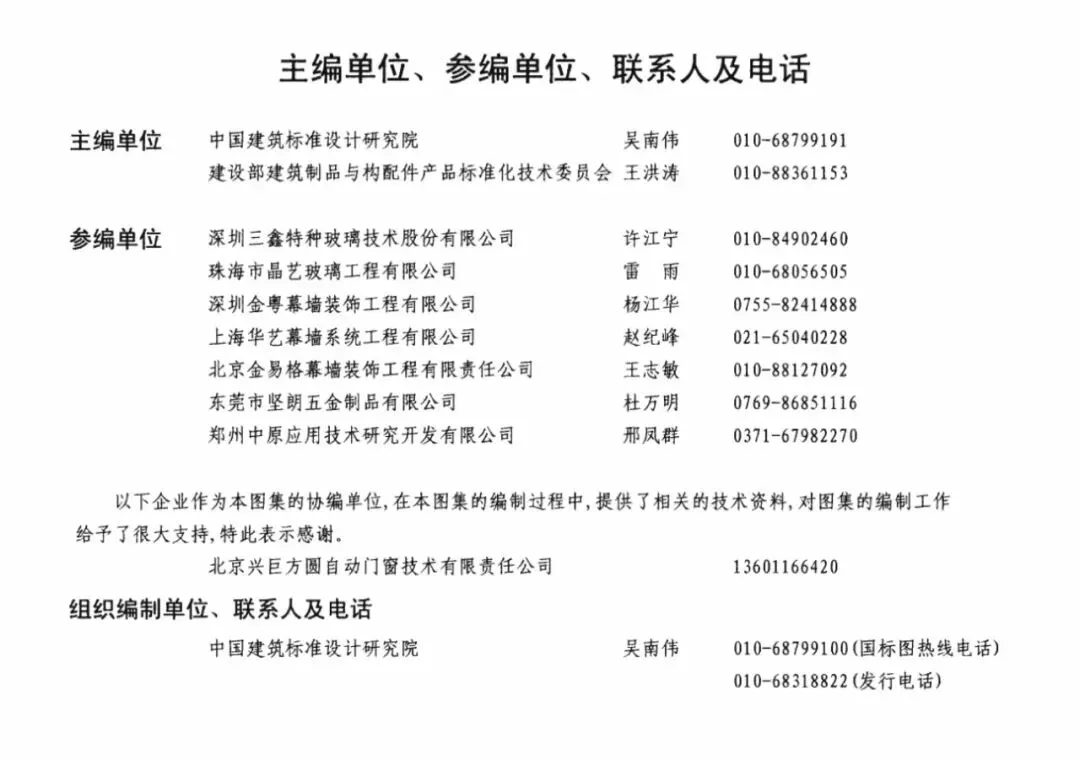

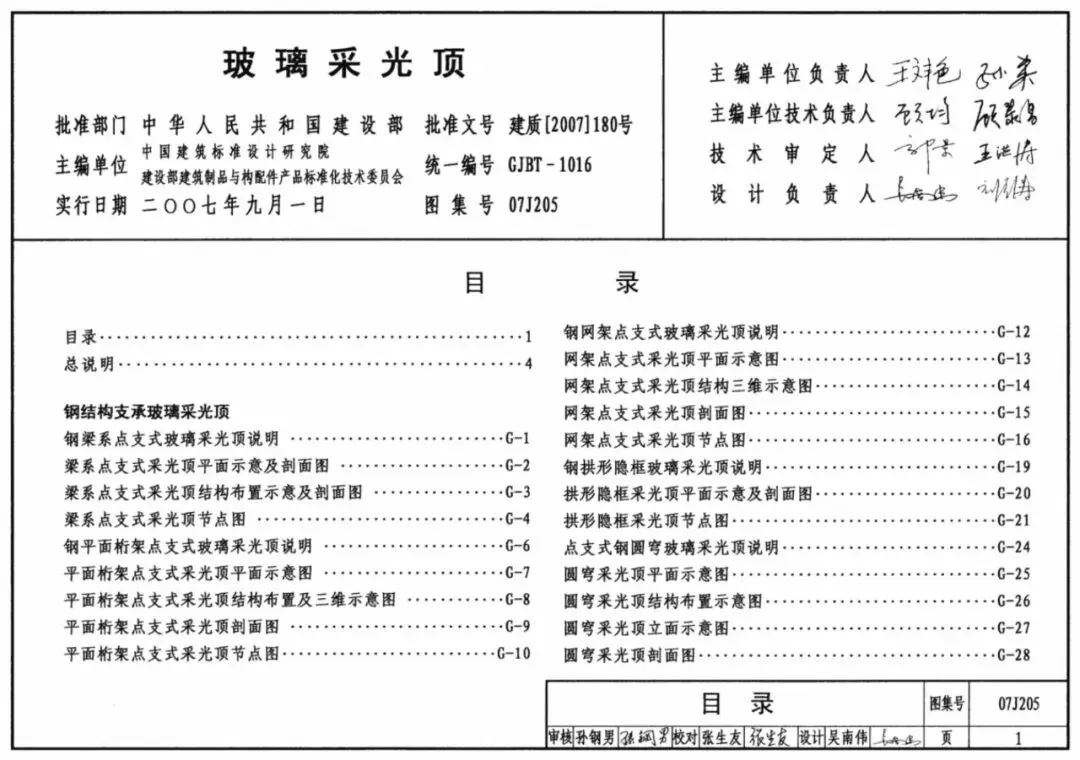

　　07J205《玻璃采光顶》为国家建筑标准设计图集，批准文号建质[2007]180号，统一编号GJBT-1016，自2007年9月1日起实行。图集由中华人民共和国建设部批准，中国建筑标准设计研究院与建设部建筑制品与构配件产品标准化技术委员会主编，供建筑设计与施工人员查阅使用。

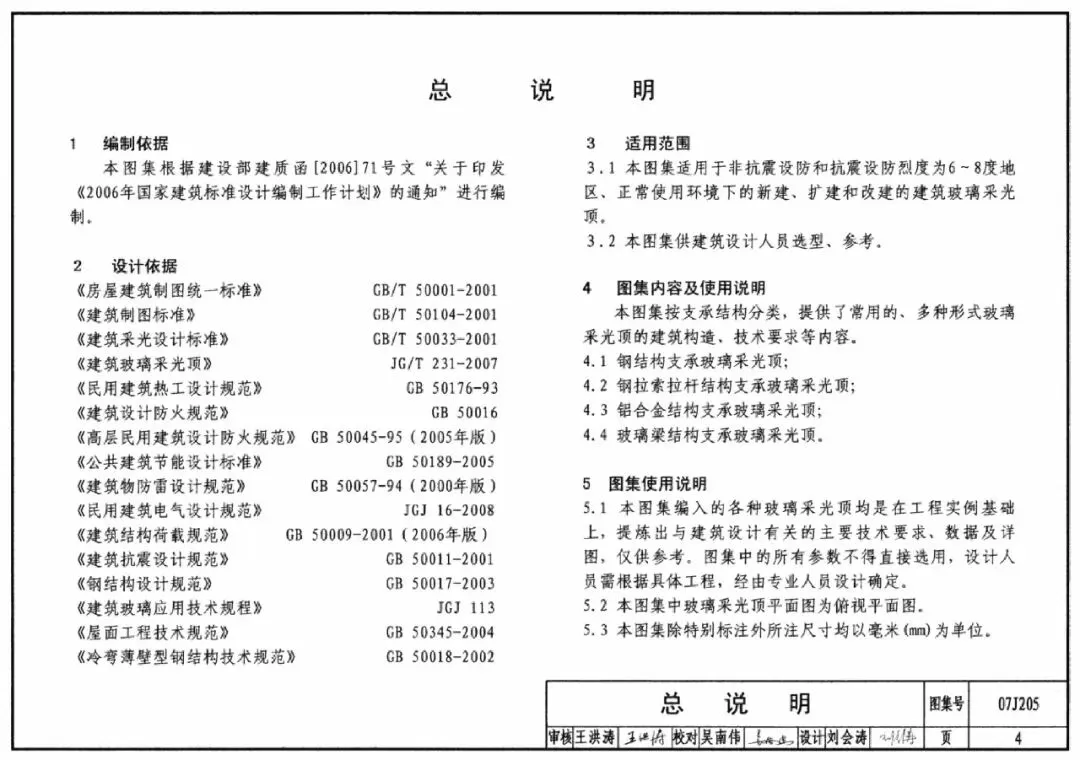

　　图集根据建设部建质函[2006]71号文「关于印发《2006年国家建筑标准设计编制工作计划》的通知」进行编制。设计依据包括GB/T 50001-2001《房屋建筑制图统一标准》、GB/T 50033-2001《建筑采光设计标准》、JG/T 231-2007《建筑玻璃采光顶》、GB 50016《建筑设计防火规范》、GB 50009-2001《建筑结构荷载规范》（2006年版）、GB 50017-2003《钢结构设计规范》、JGJ 113《建筑玻璃应用技术规程》、GB 50345-2004《屋面工程技术规范》等相关标准。

　　适用范围为非抗震设防和抗震设防烈度为6～8度地区、正常使用环境下的新建、扩建和改建的建筑玻璃采光顶，供建筑设计人员选型、参考；图集内容以建筑构造为主，设计时应结合具体工程的空间形式与支承条件选用。

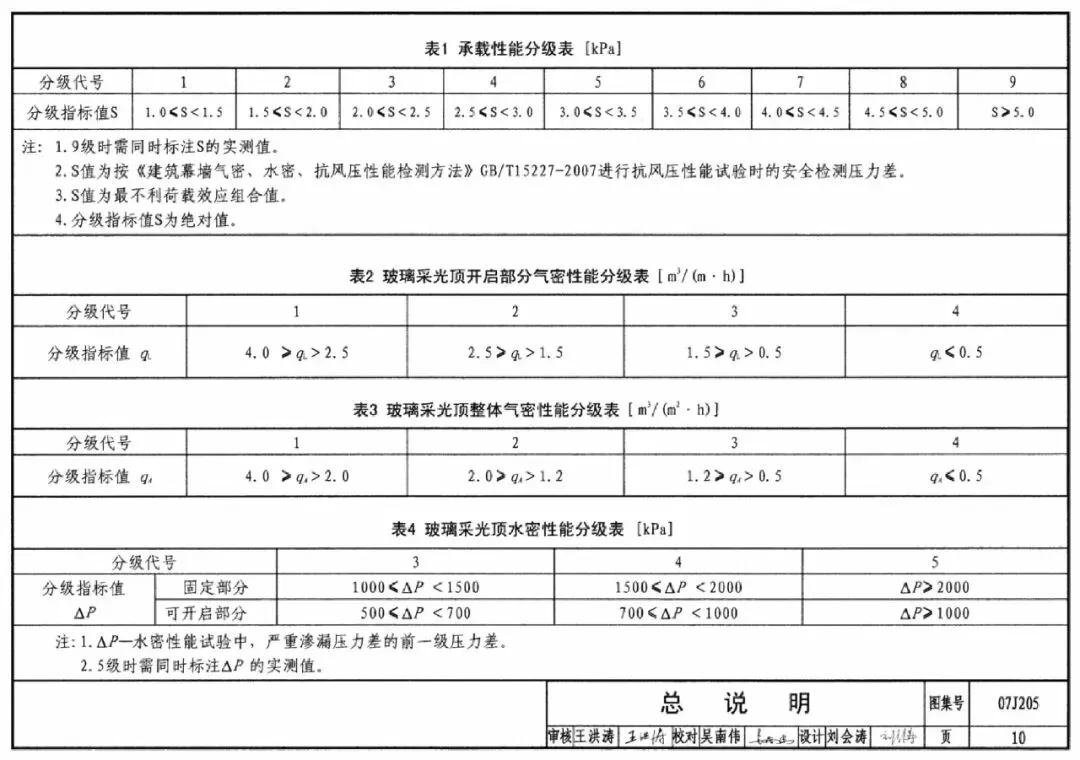

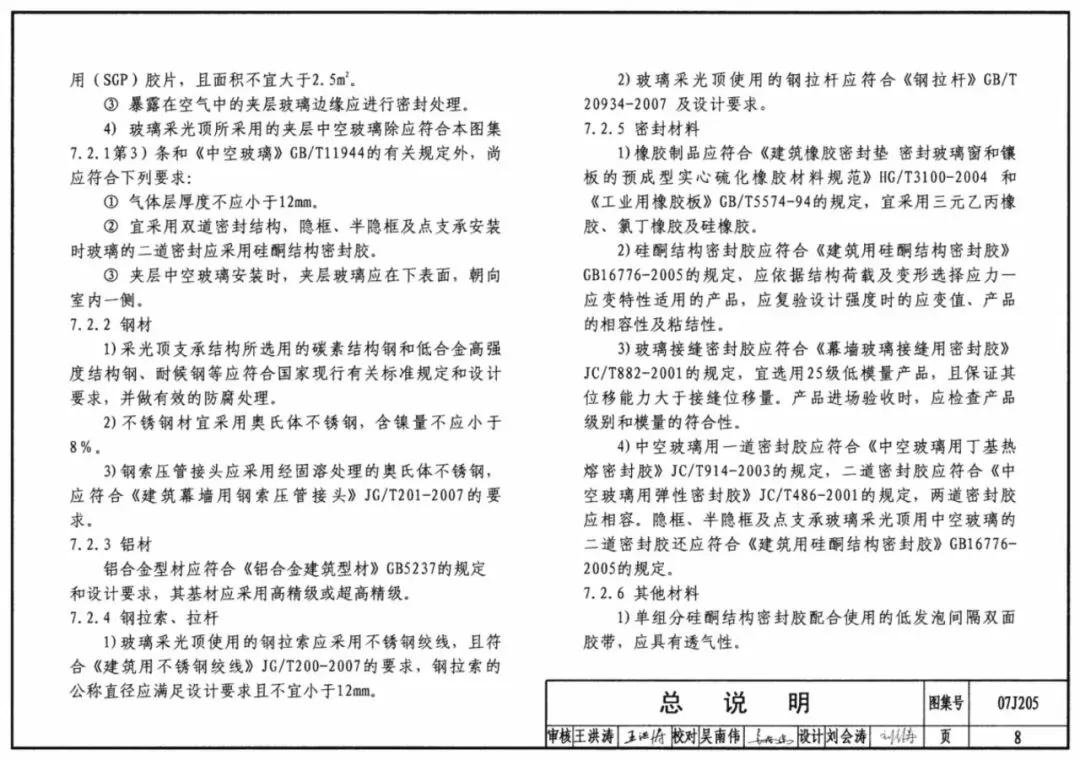

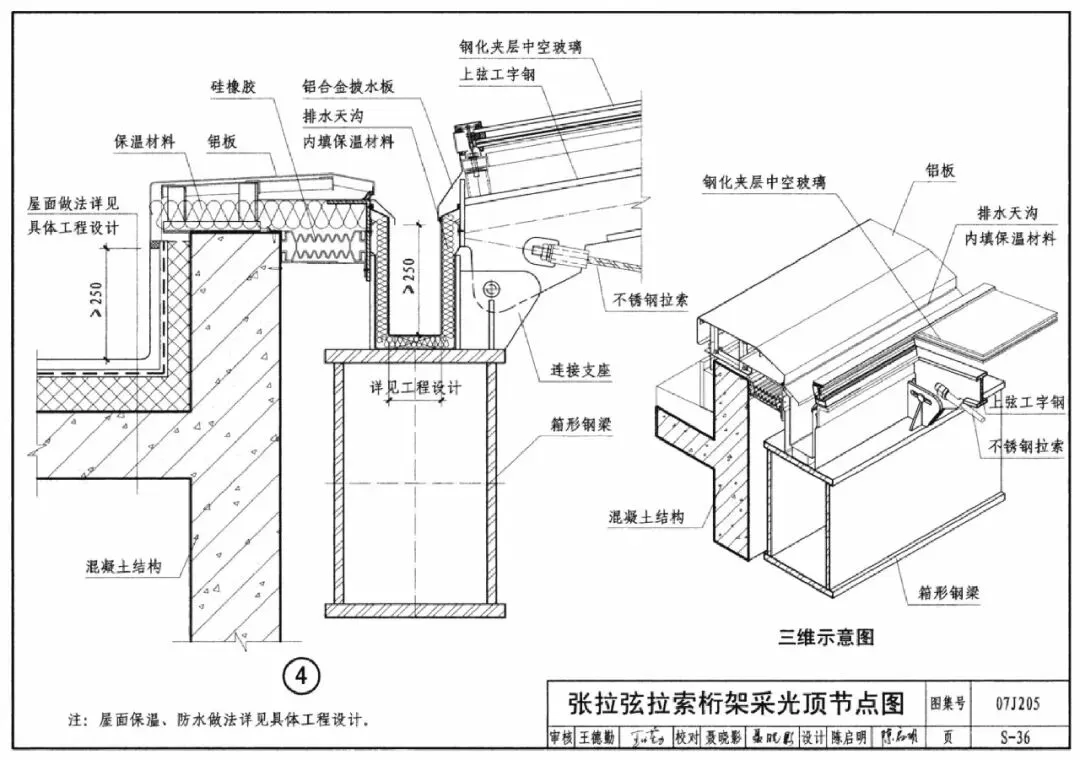

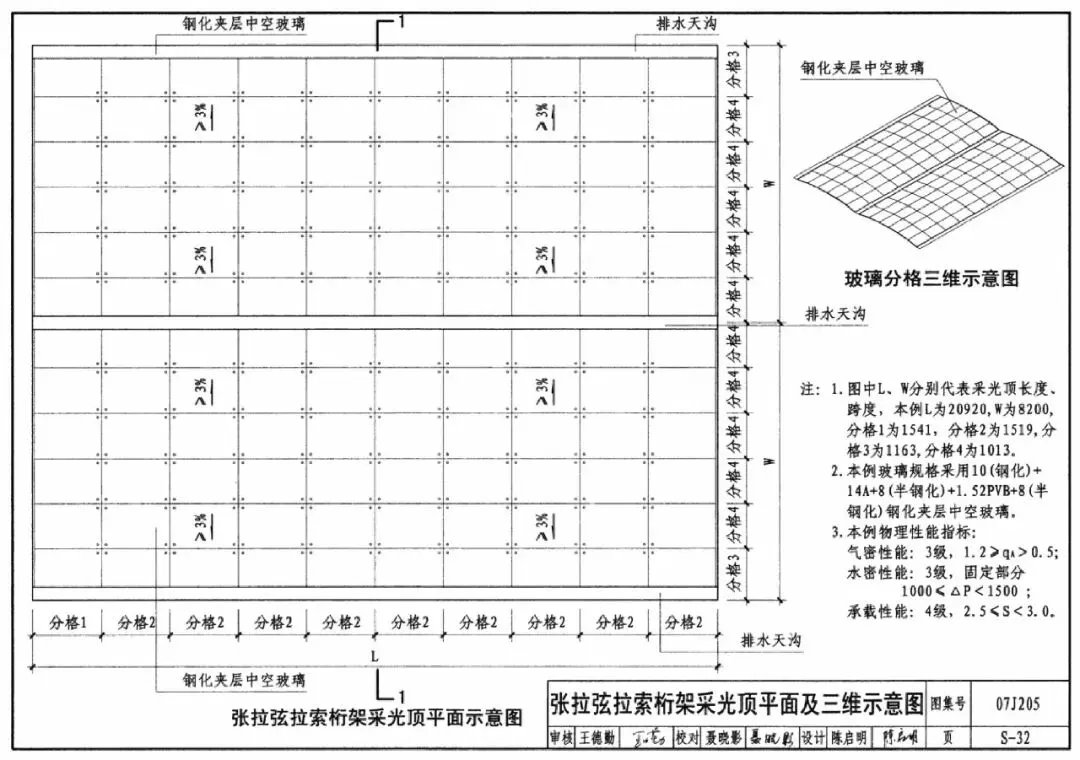

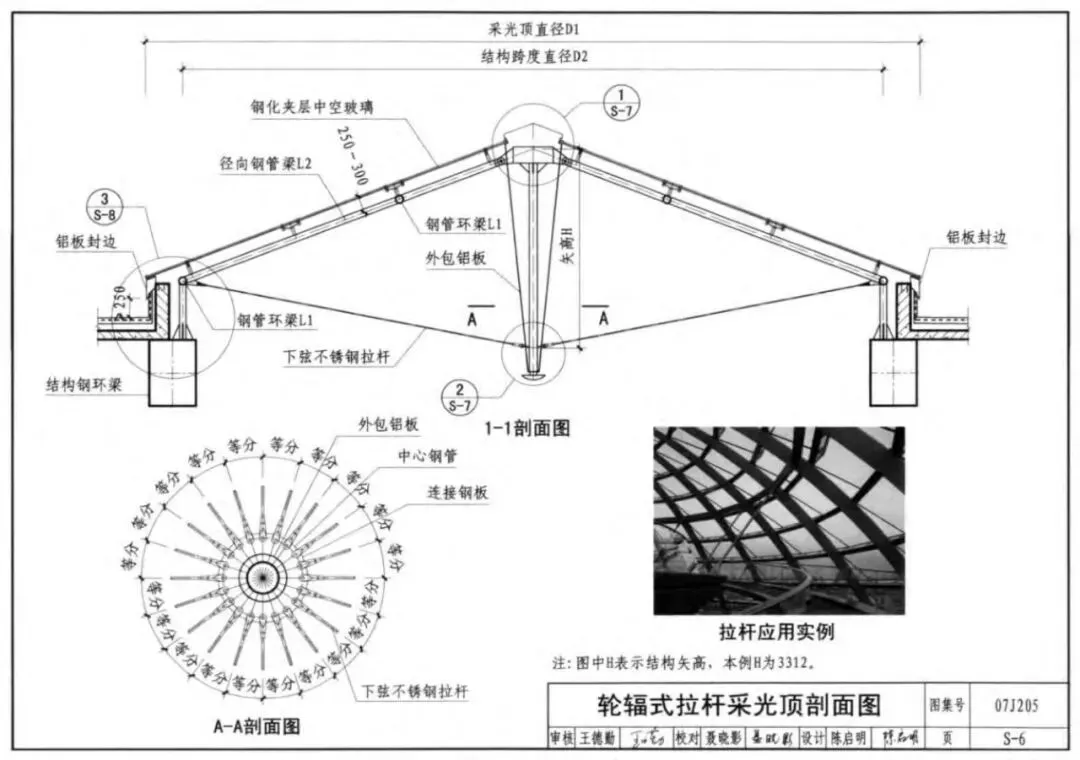

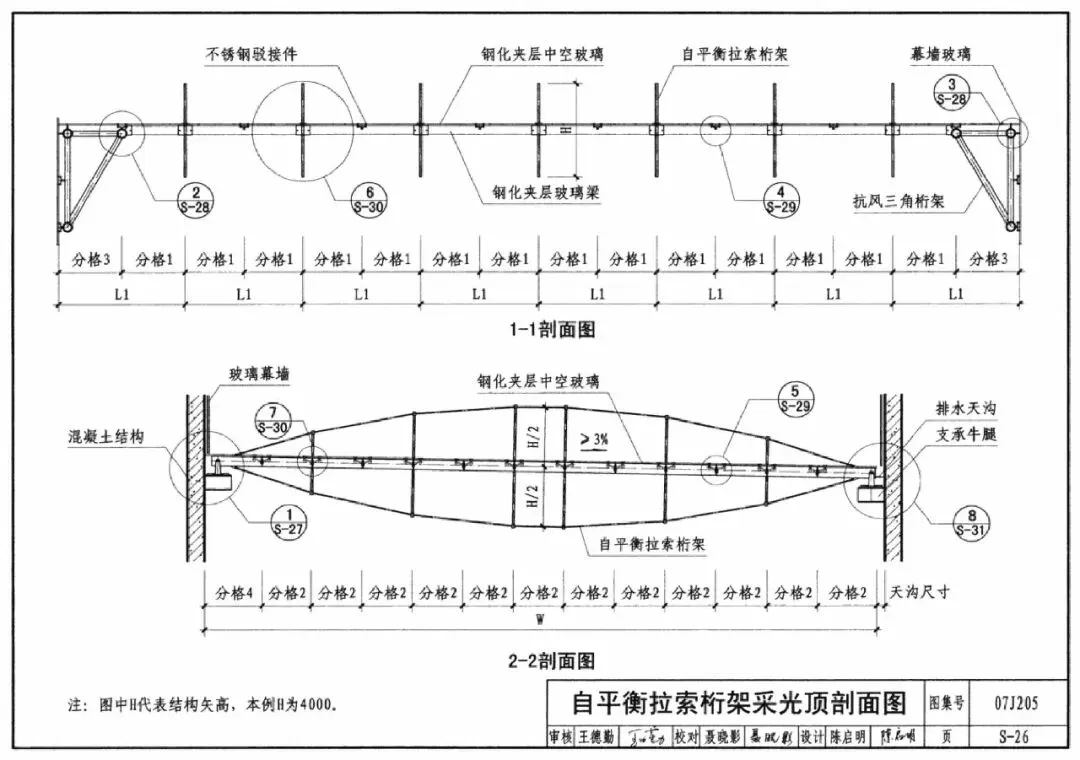

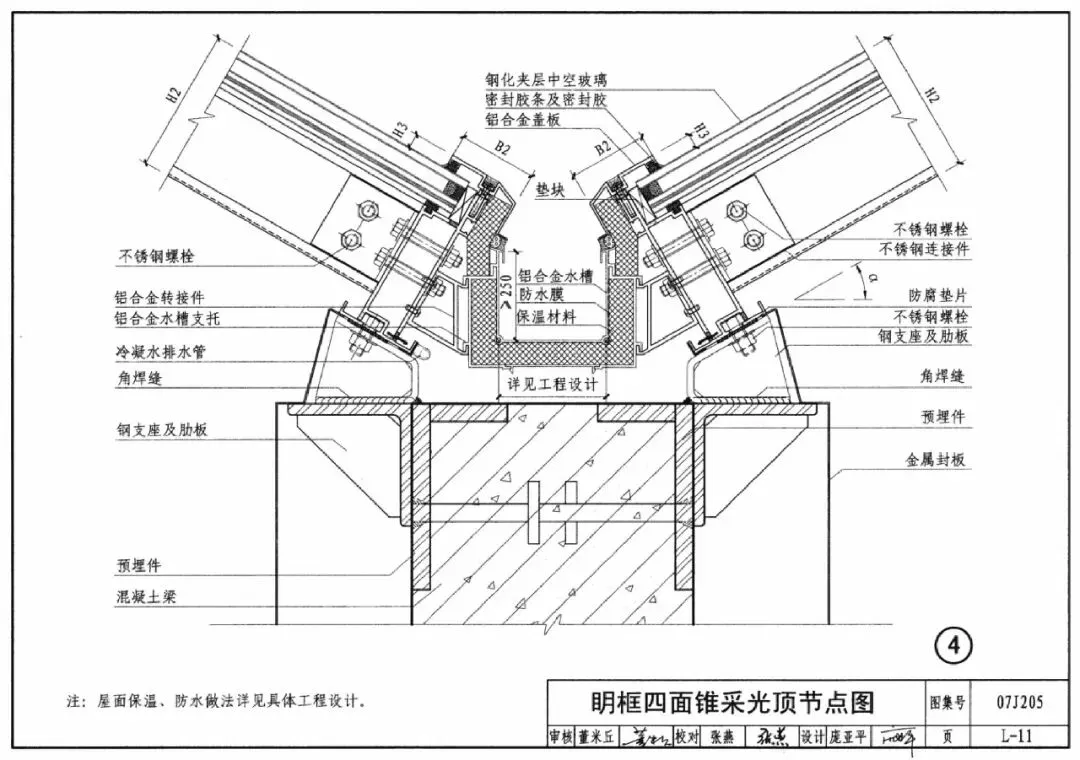

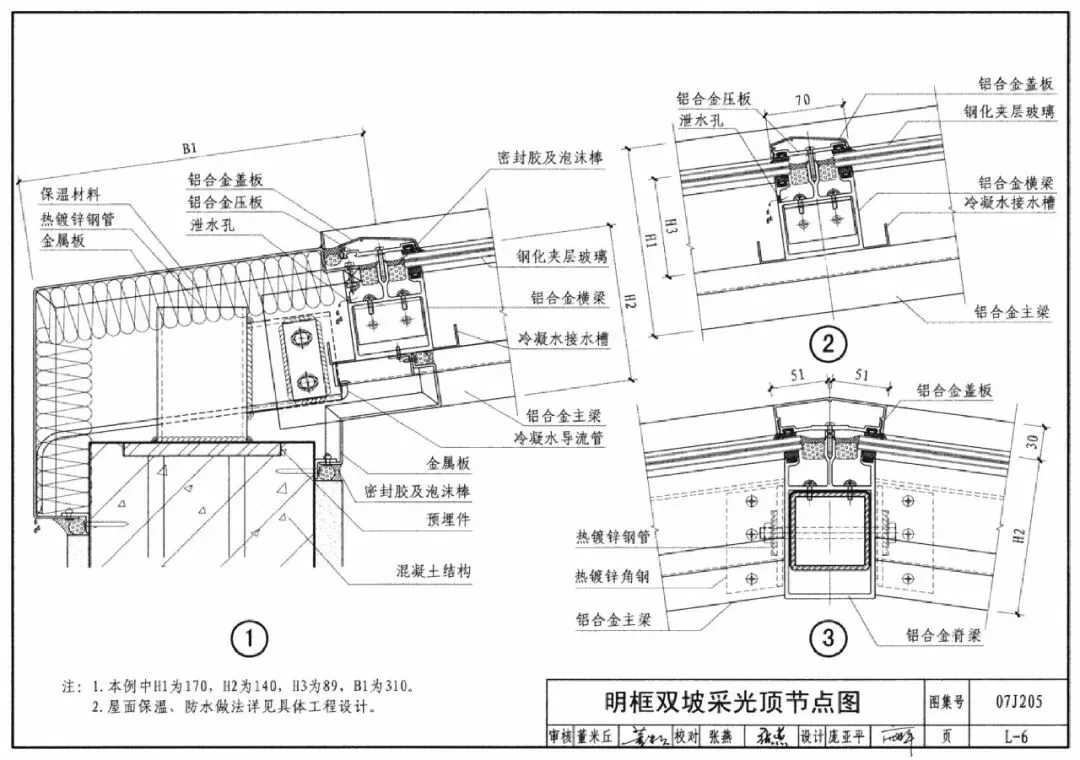

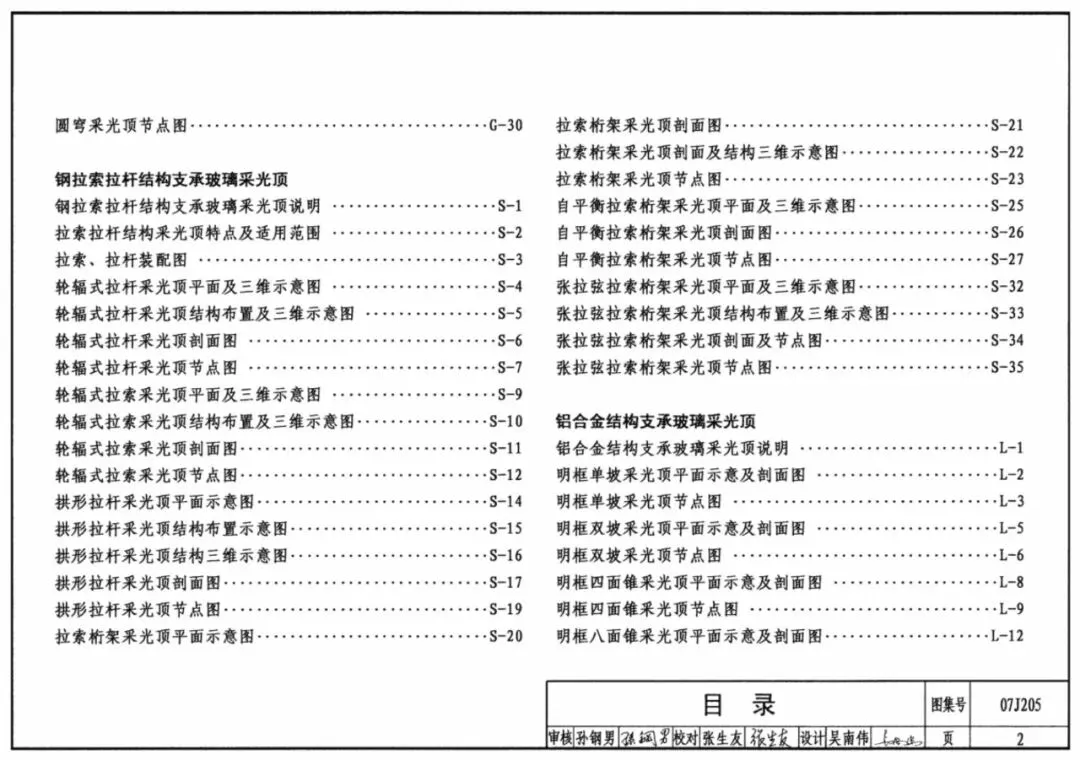

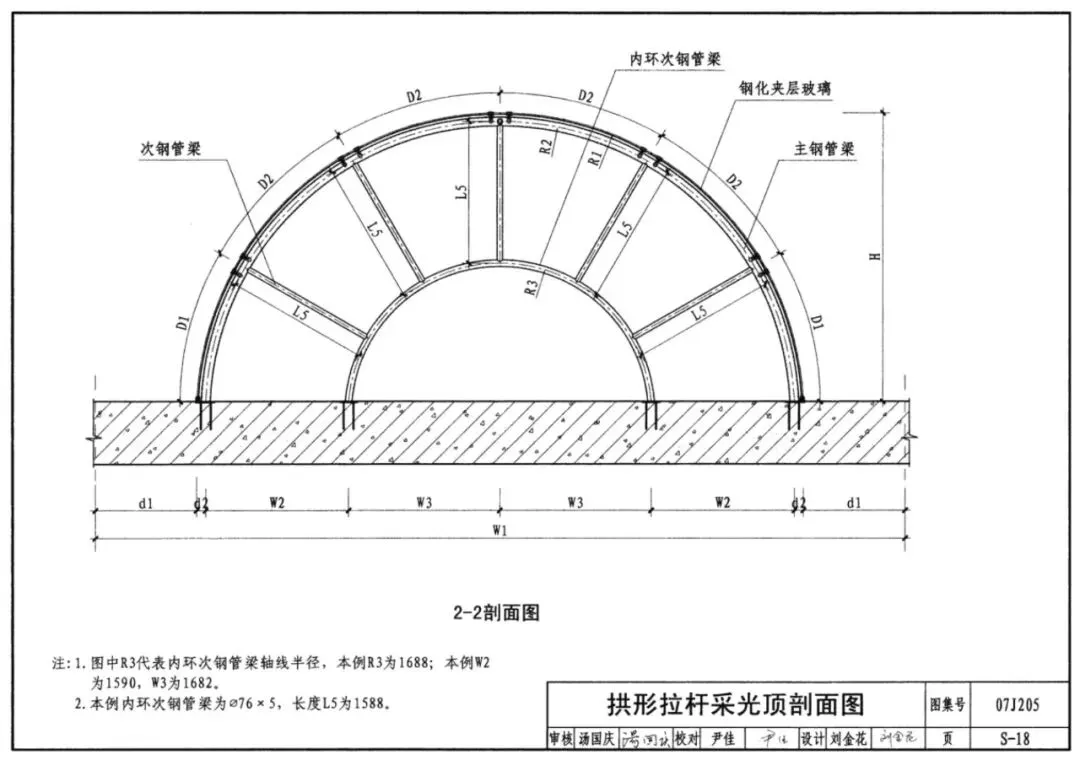

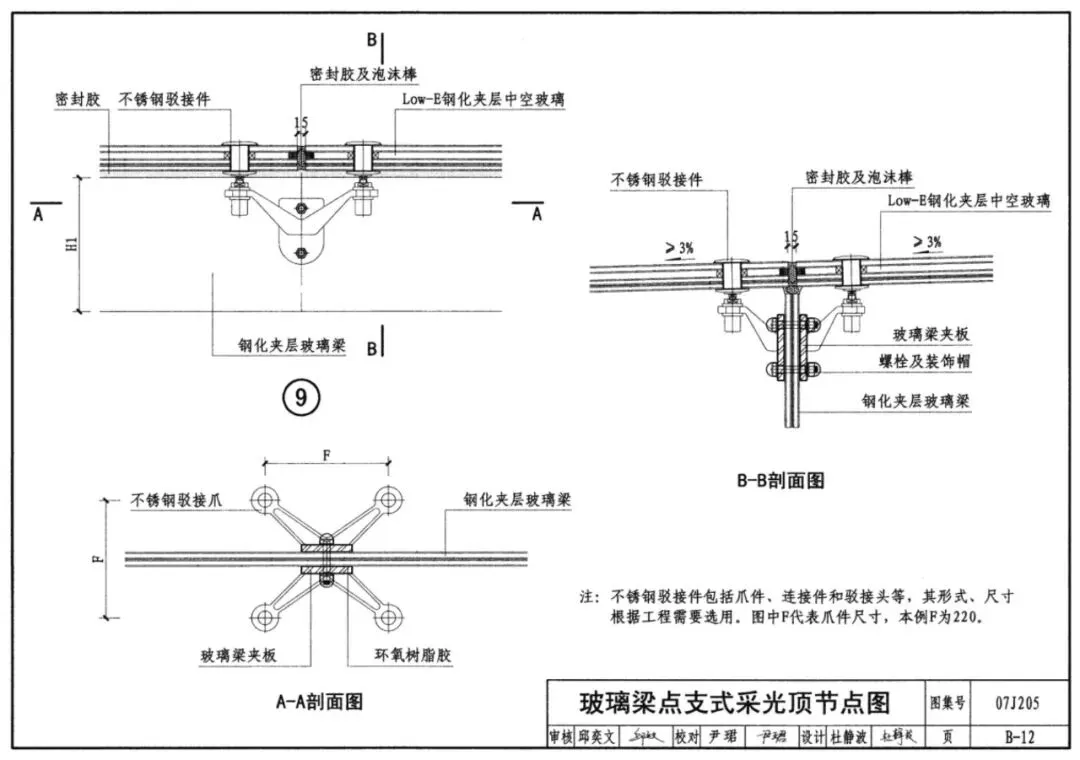

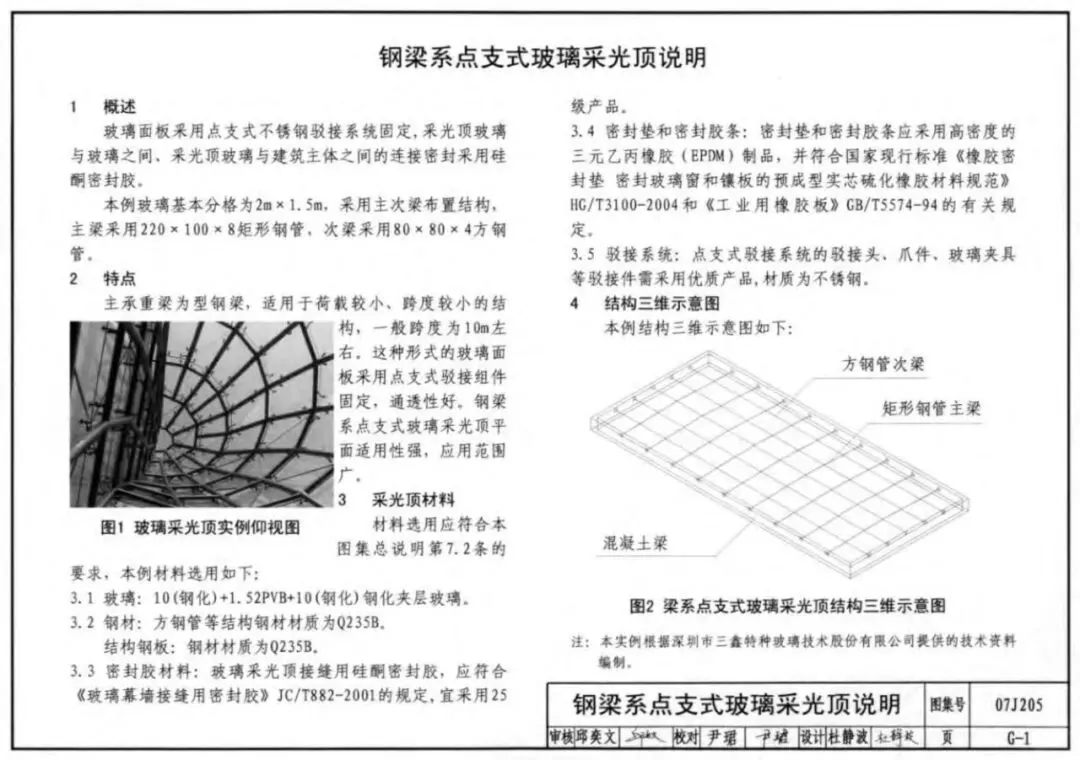

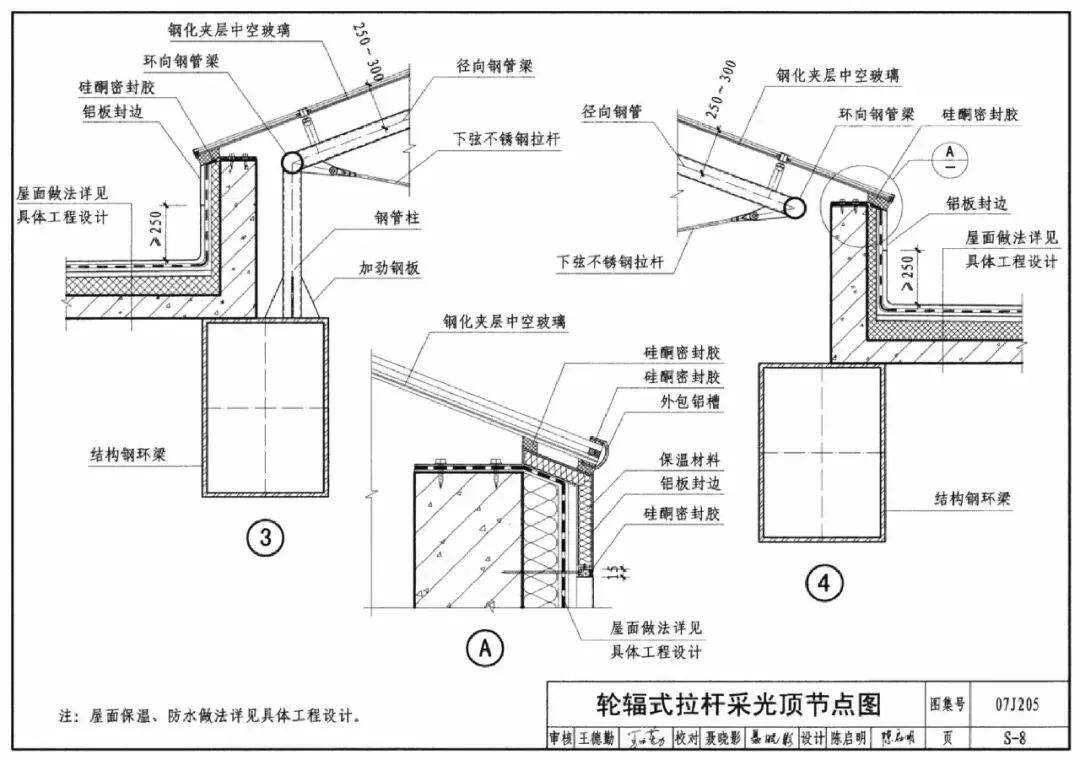

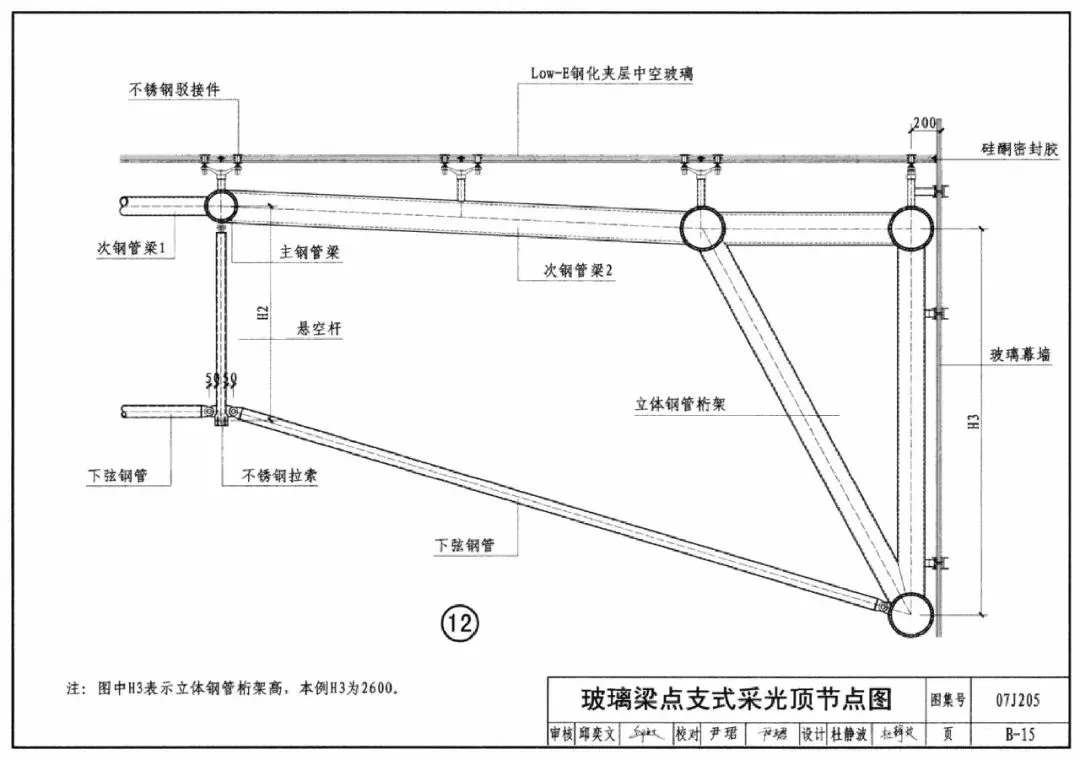

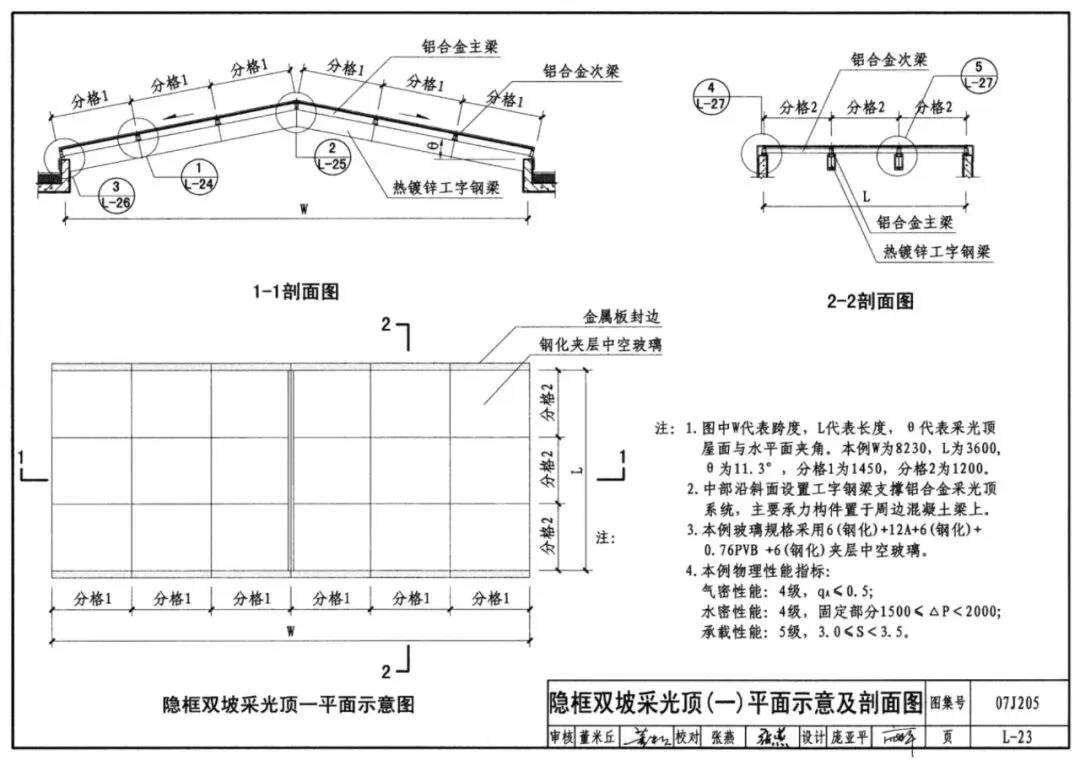

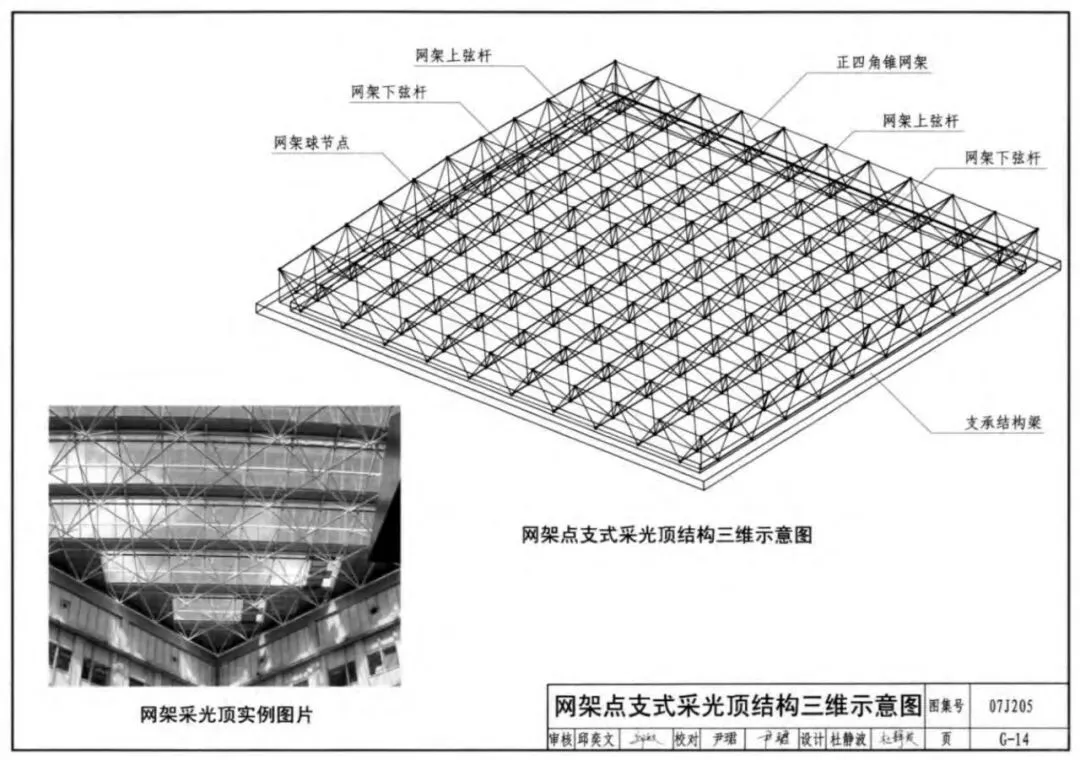

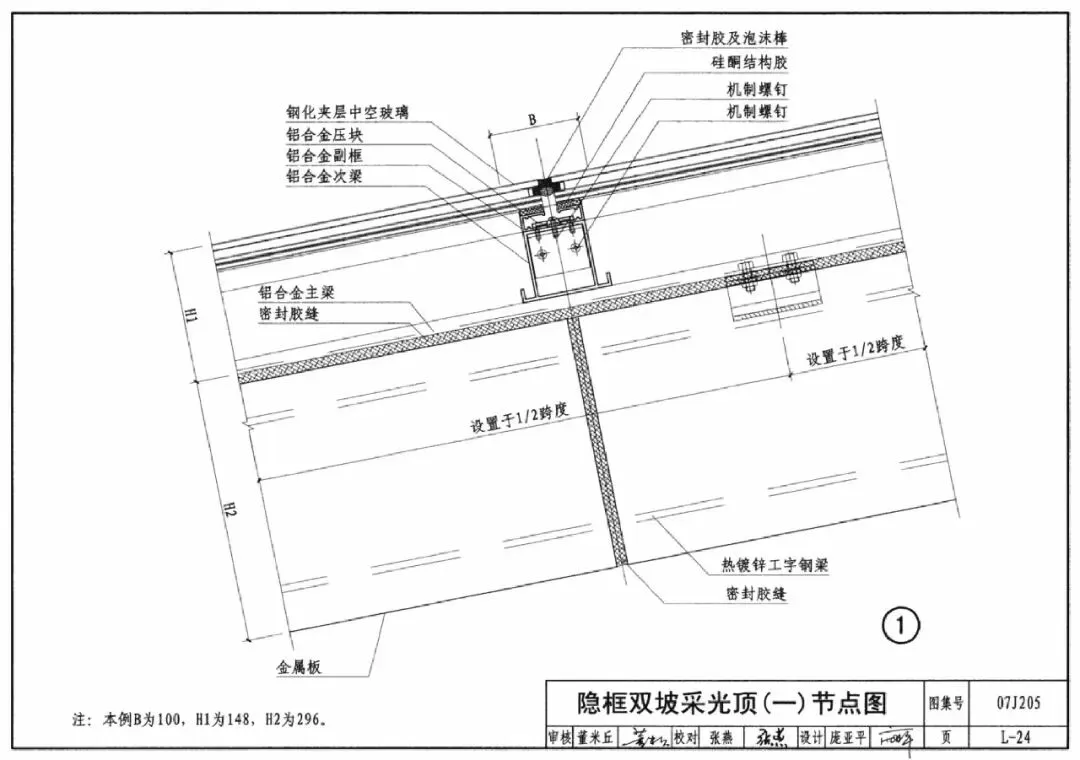

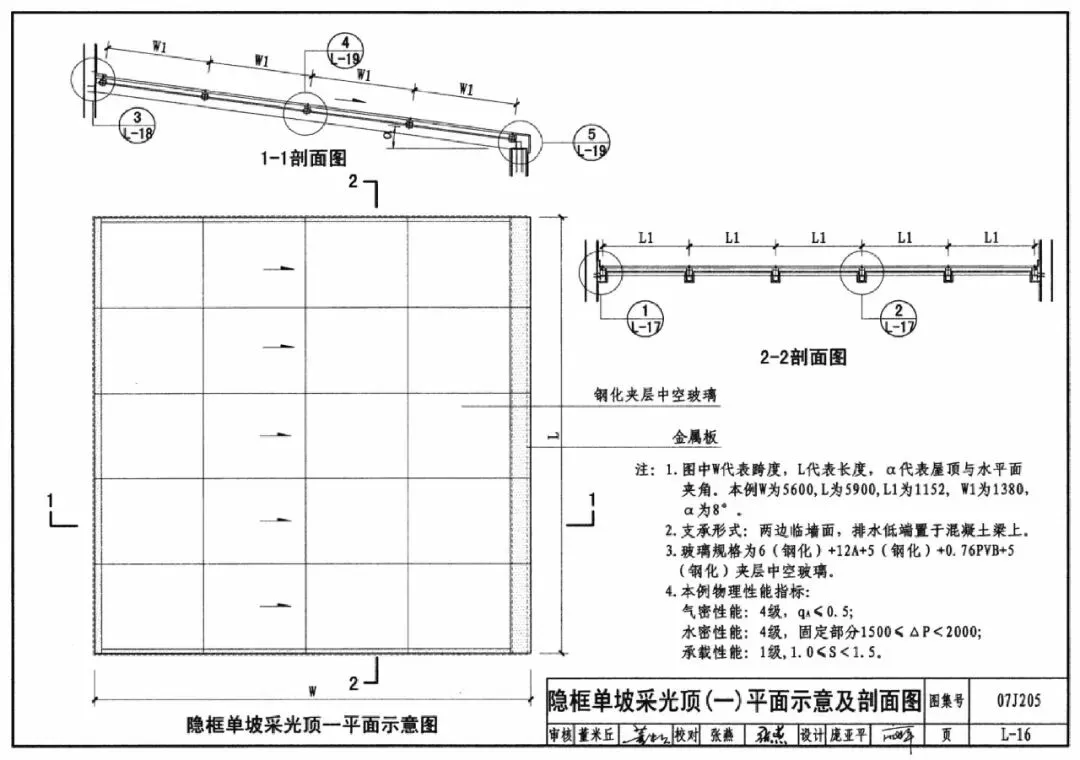

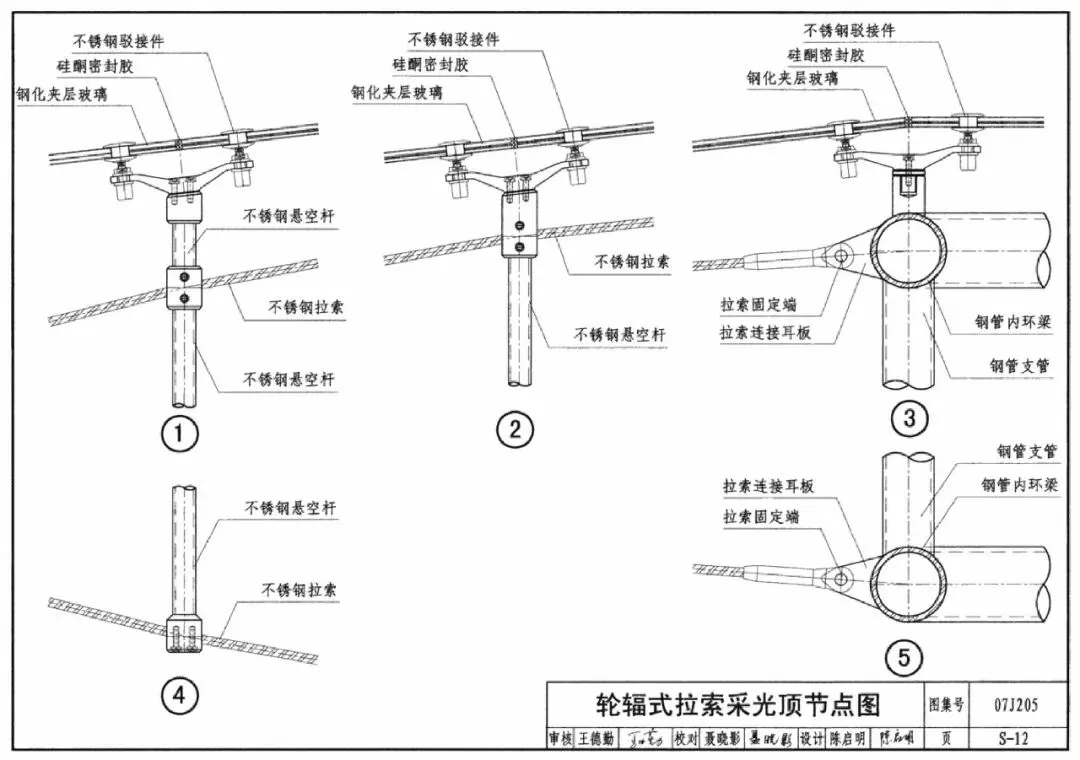

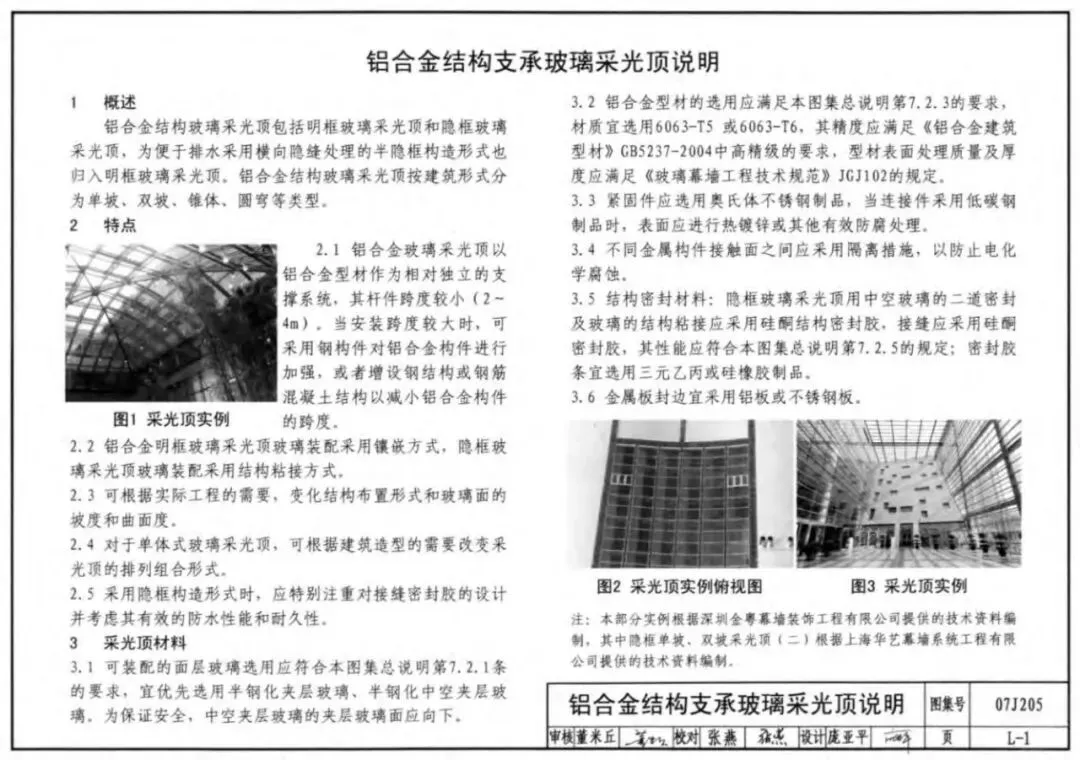

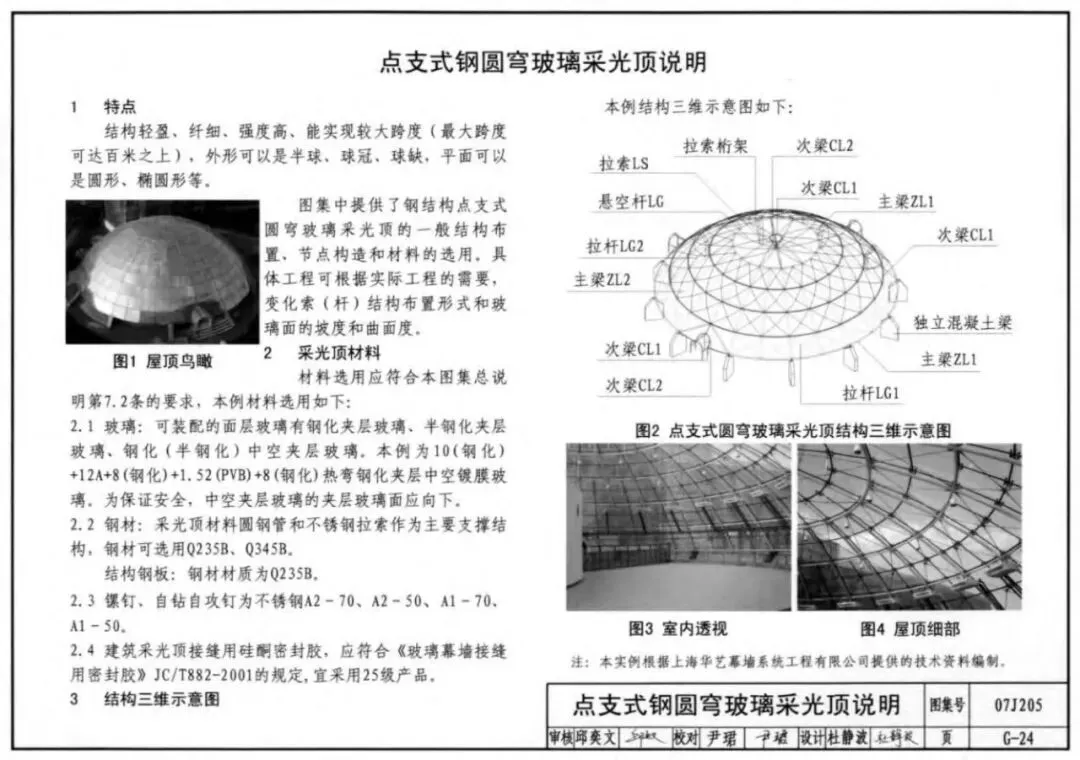

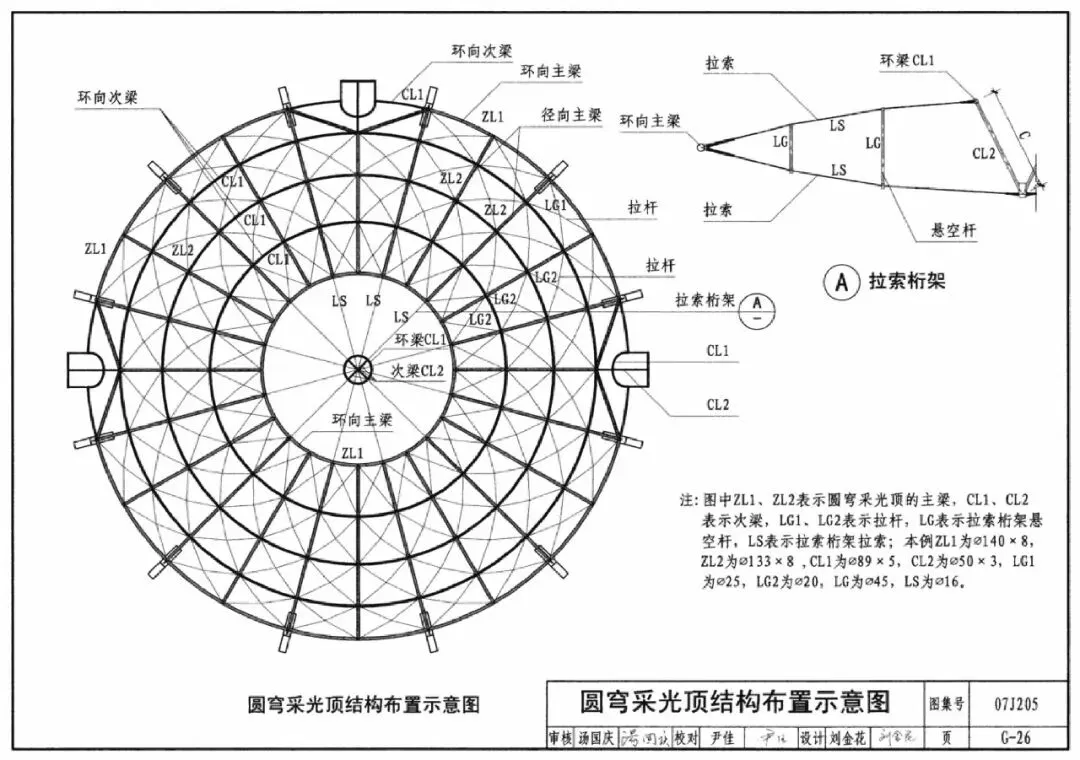

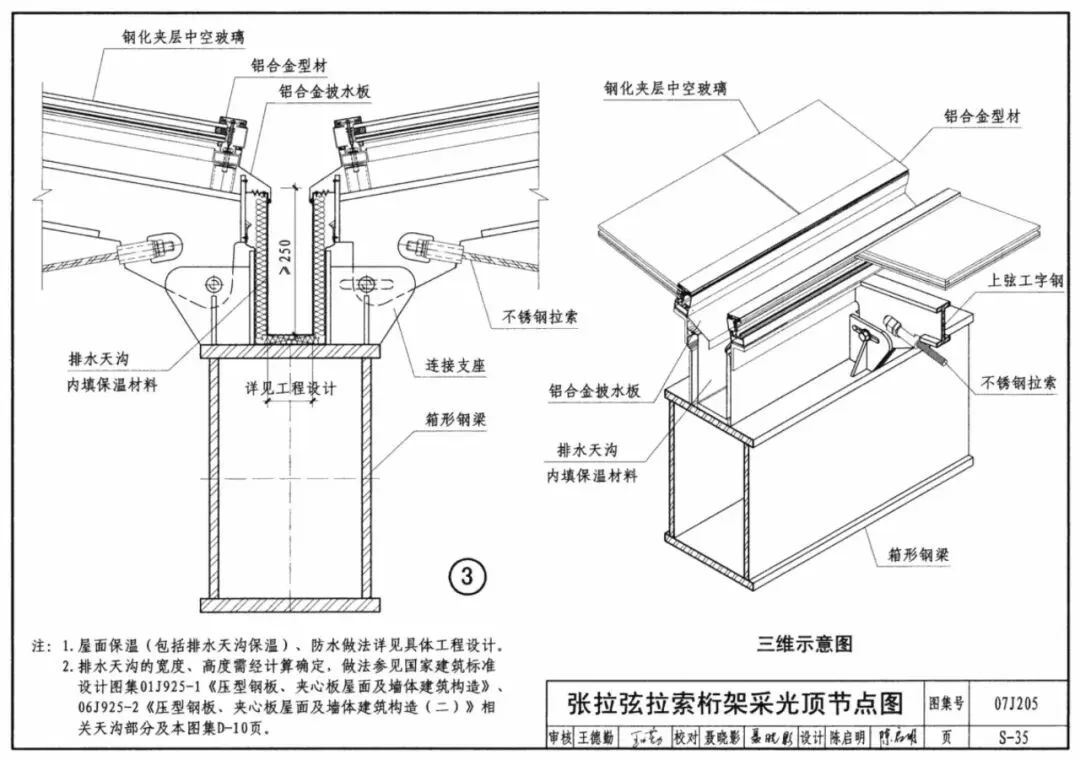

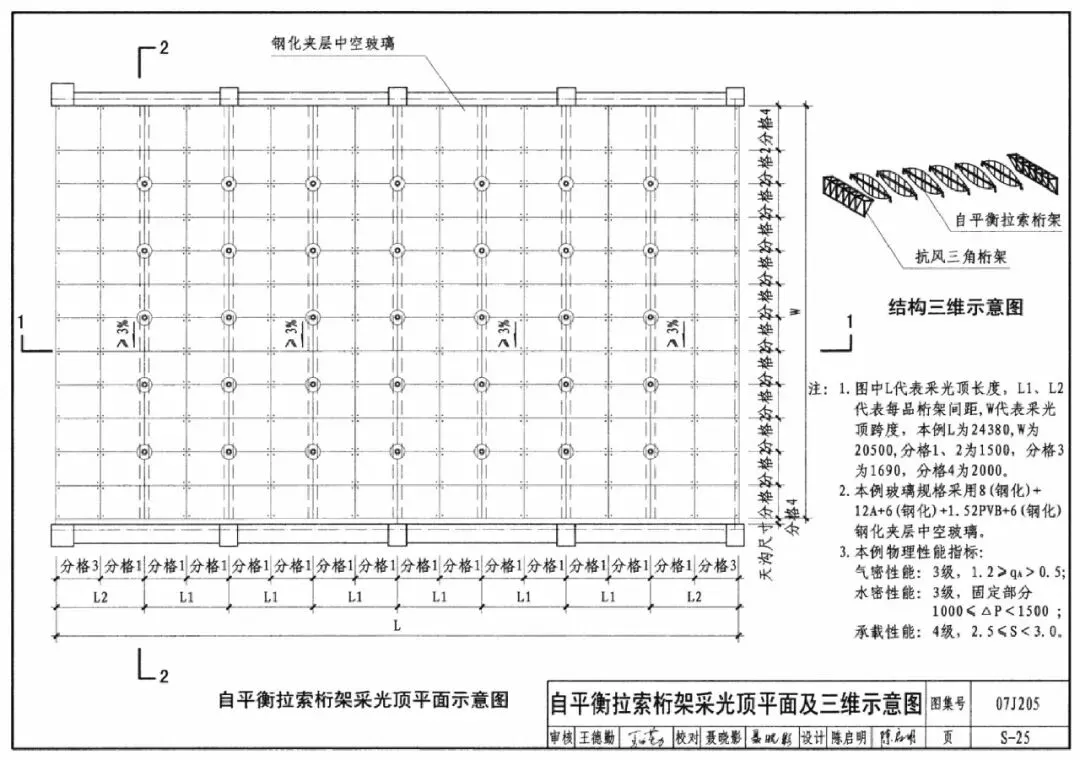

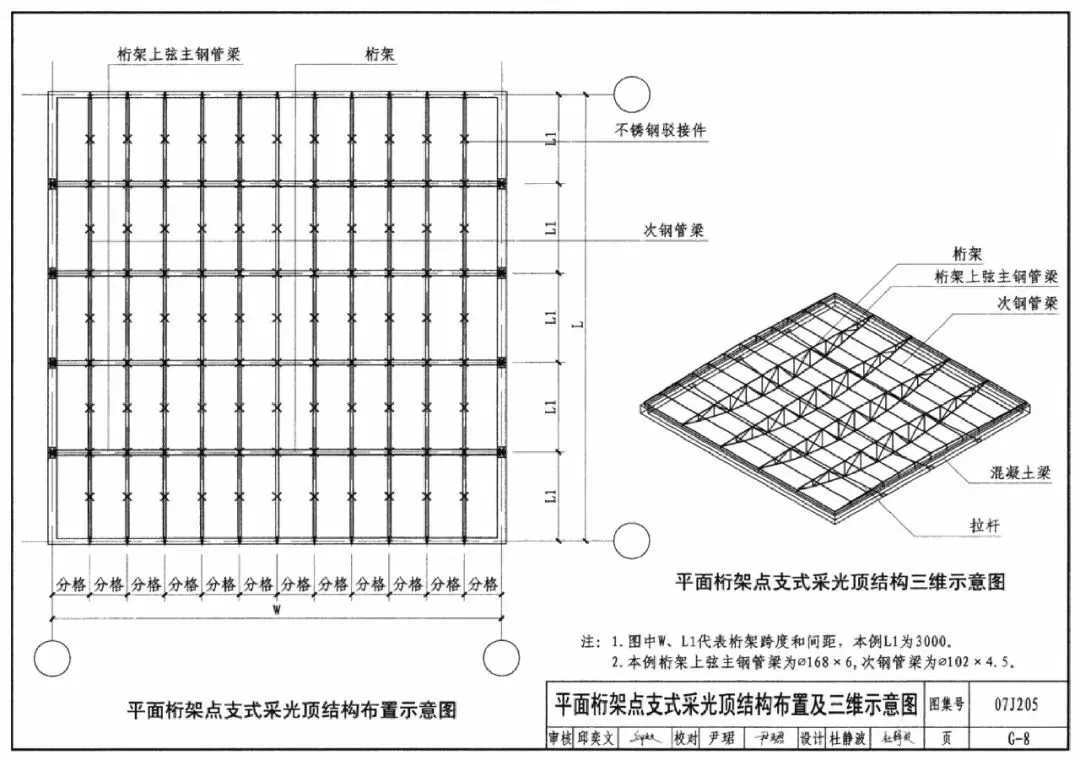

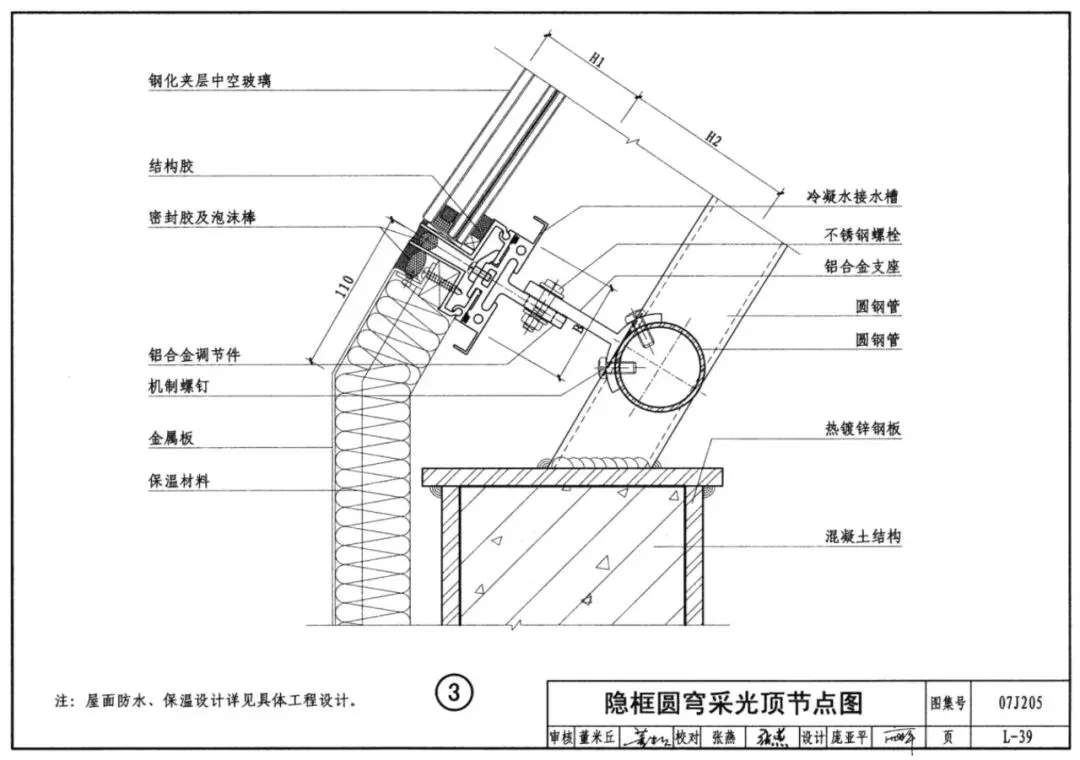

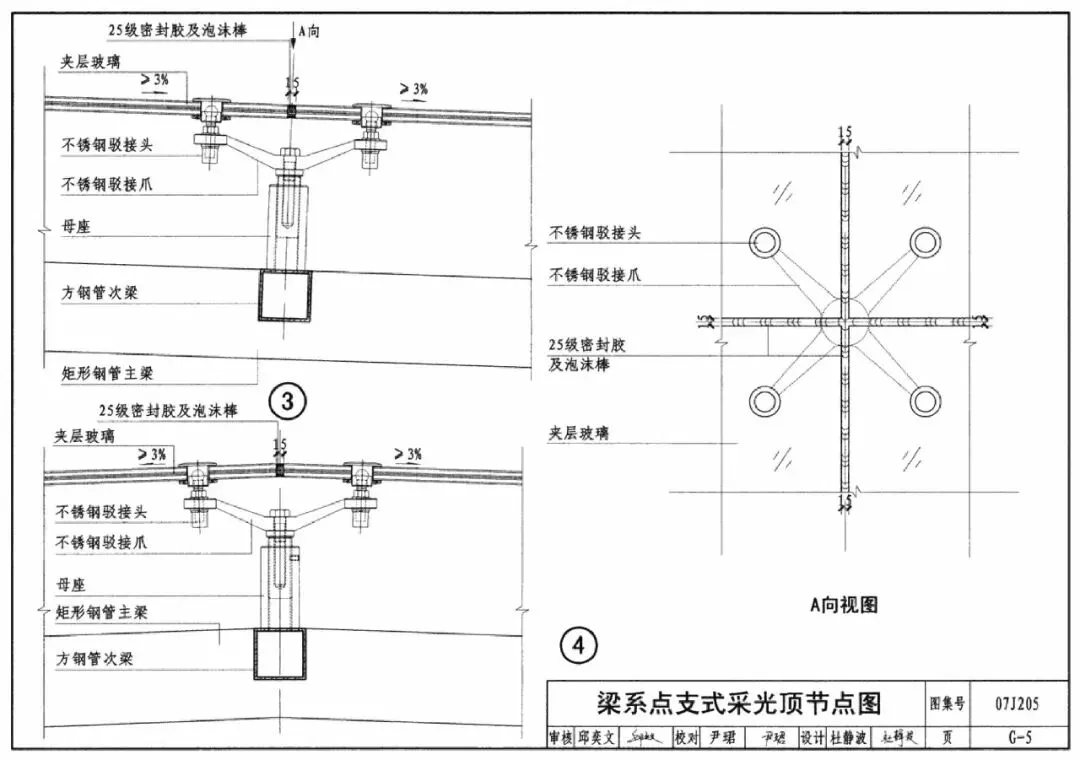

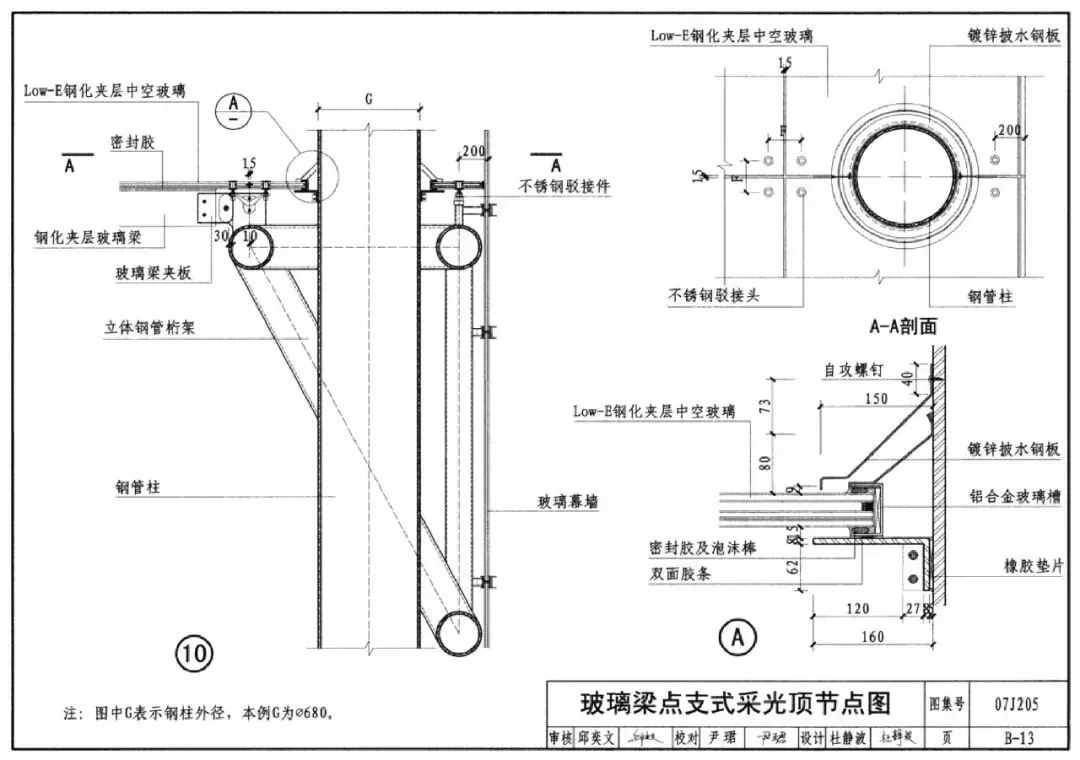

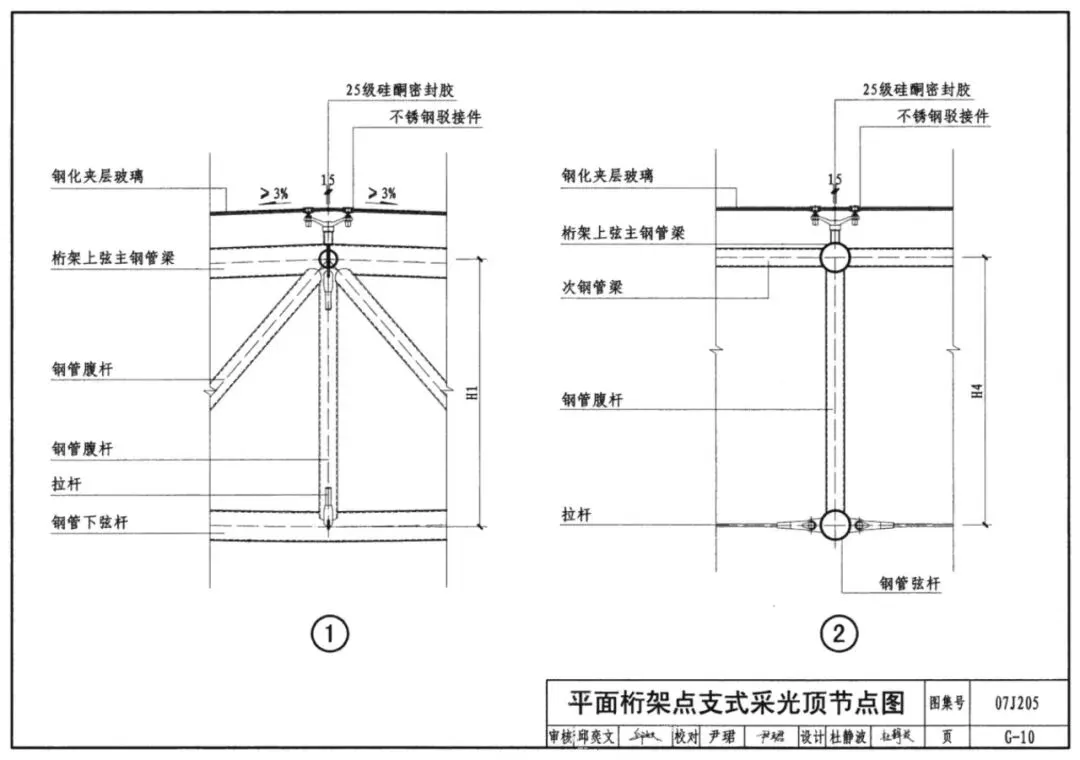

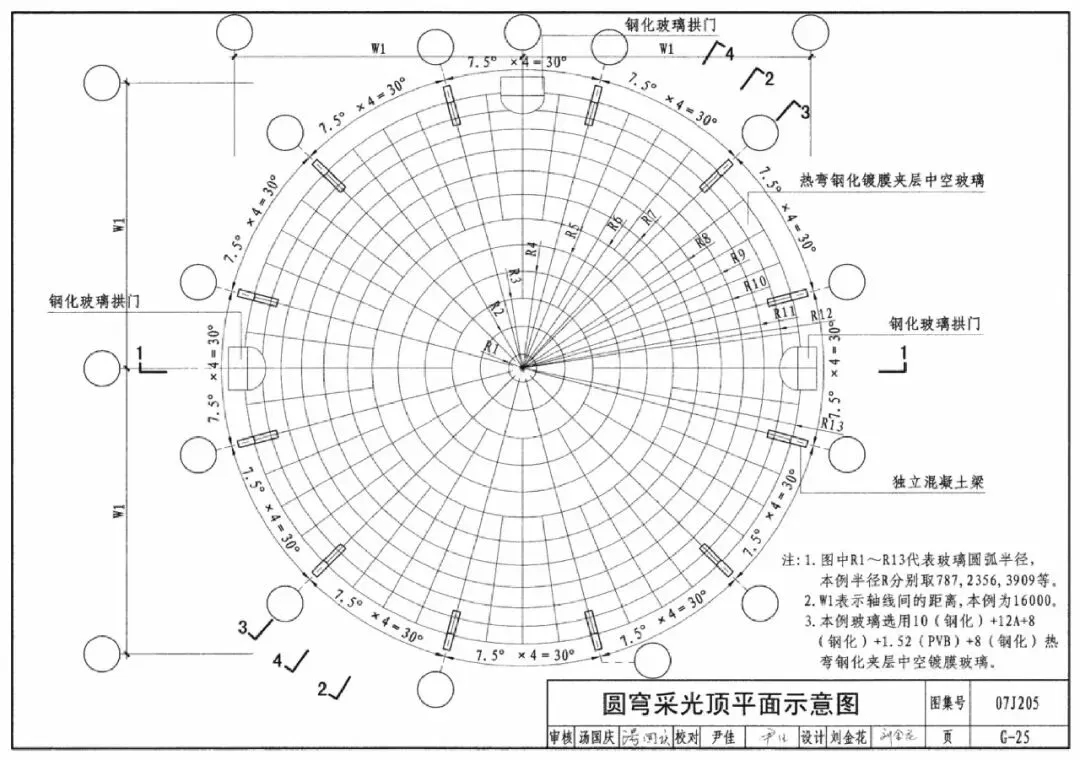

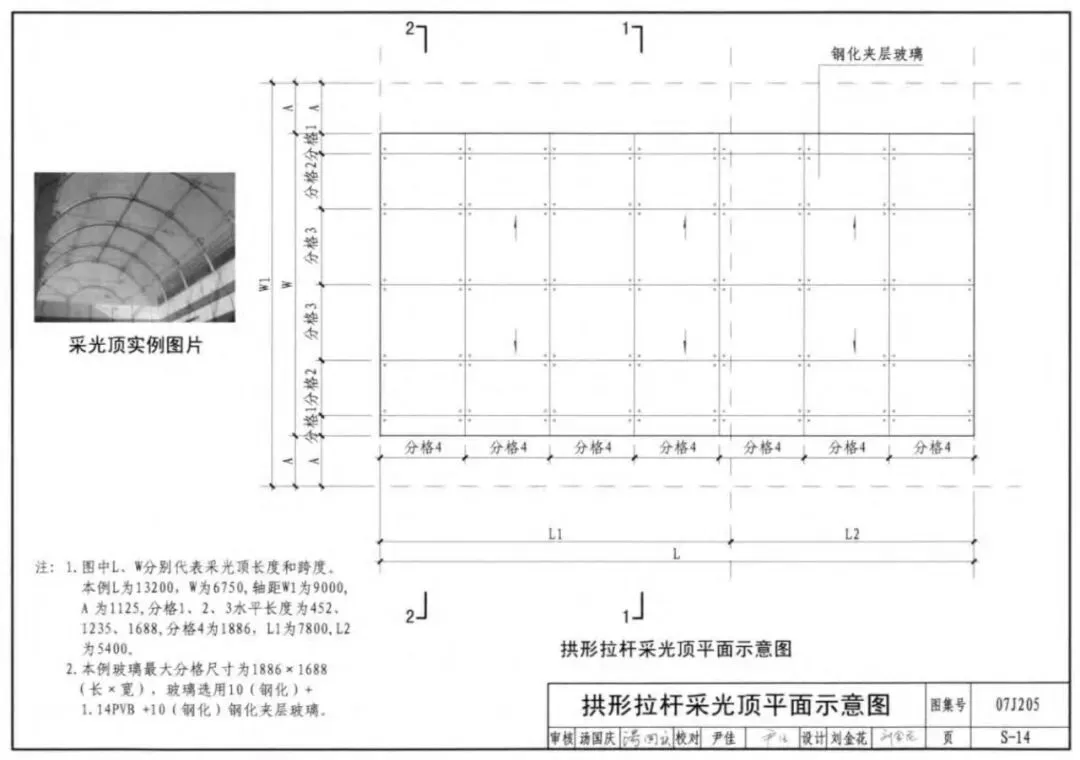

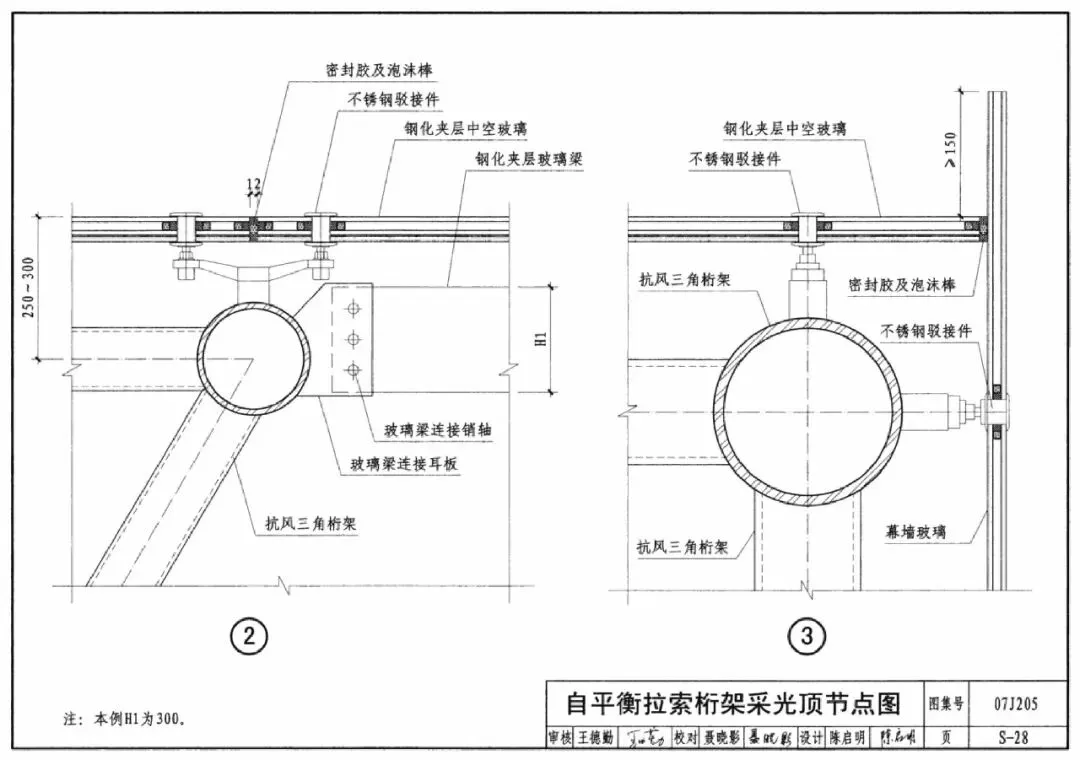

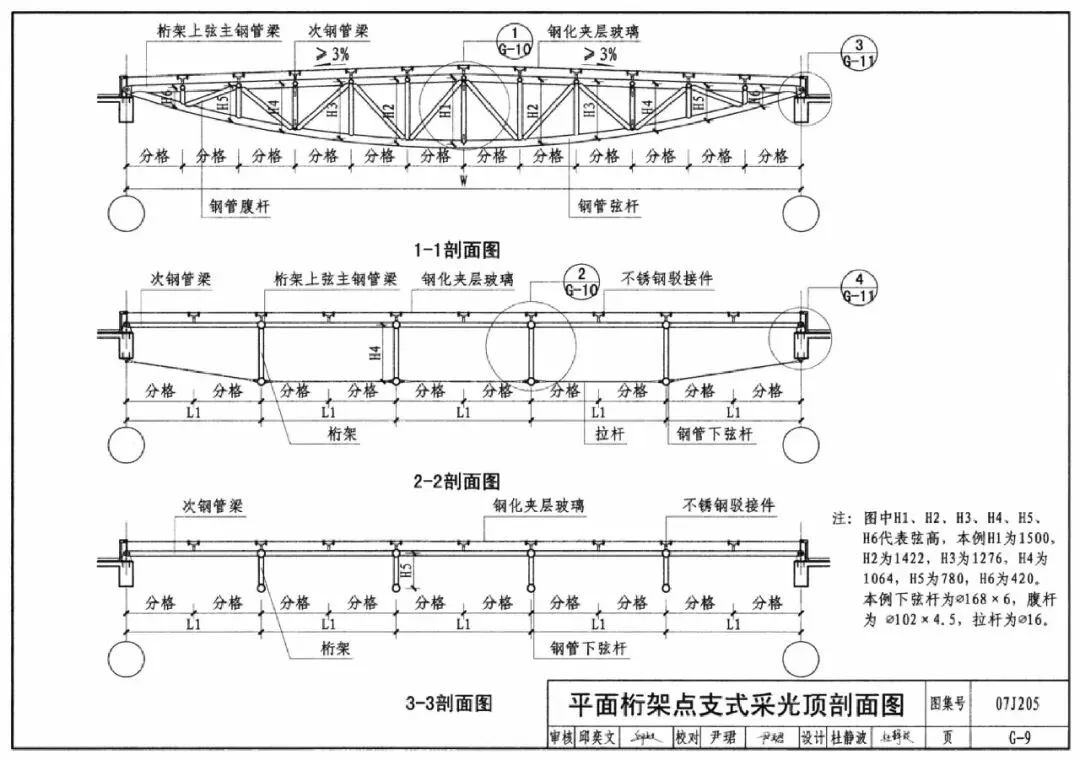

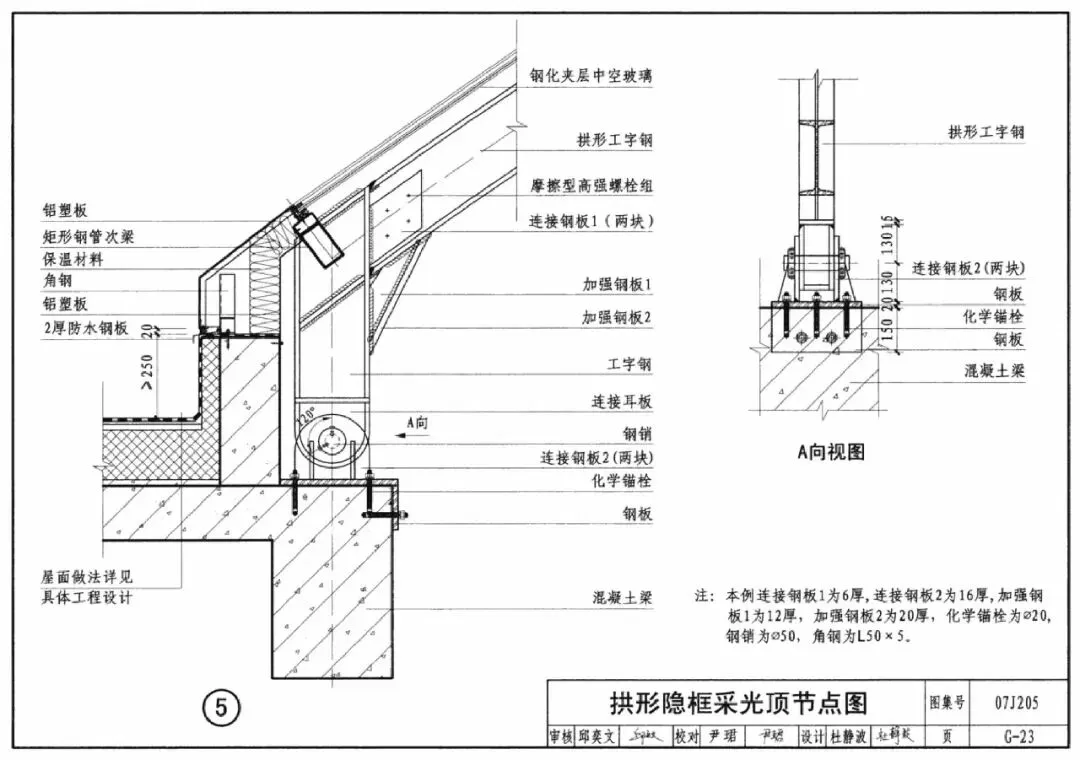

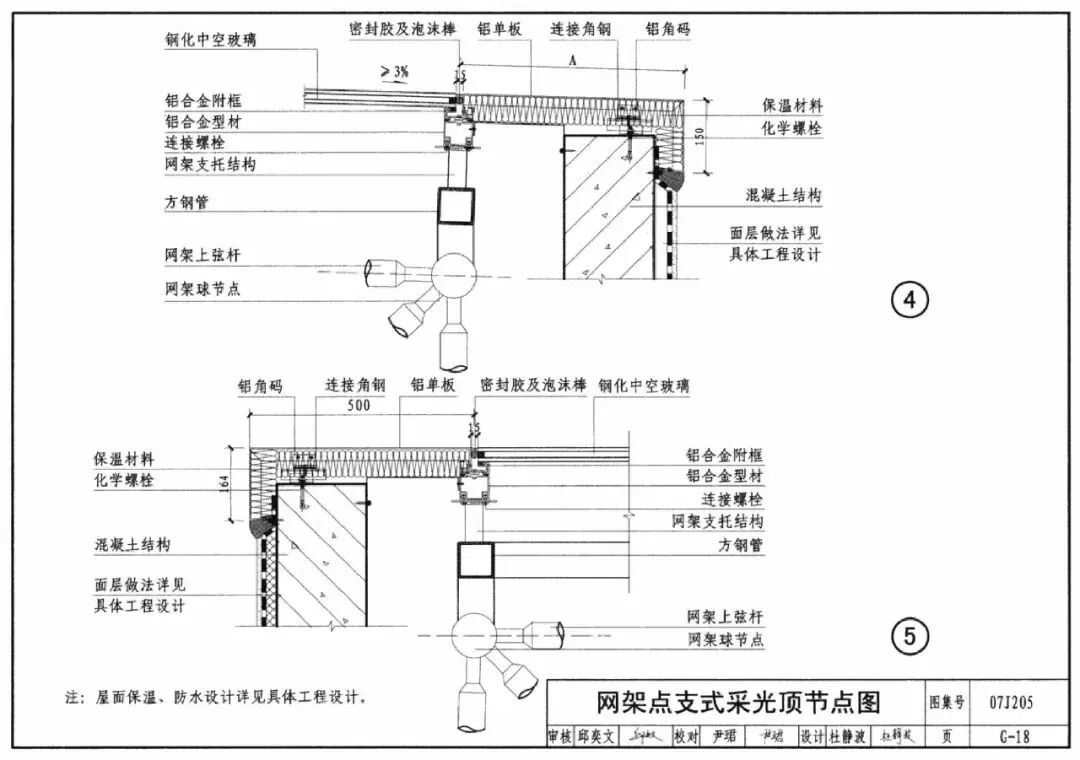

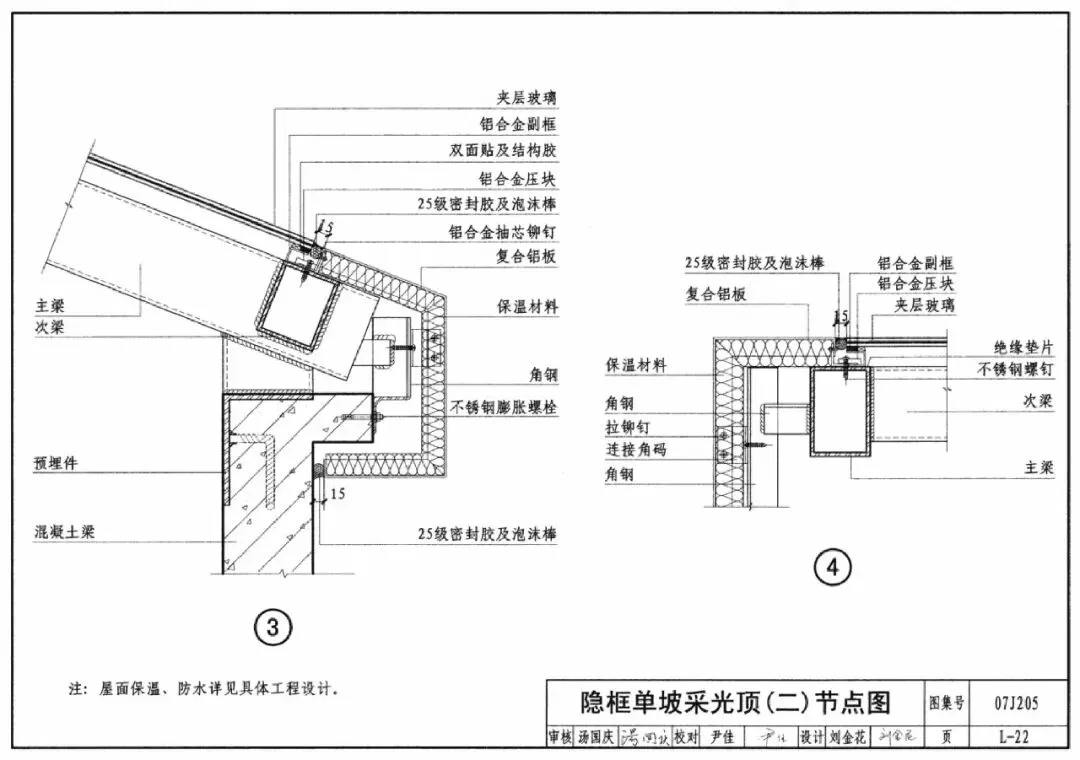

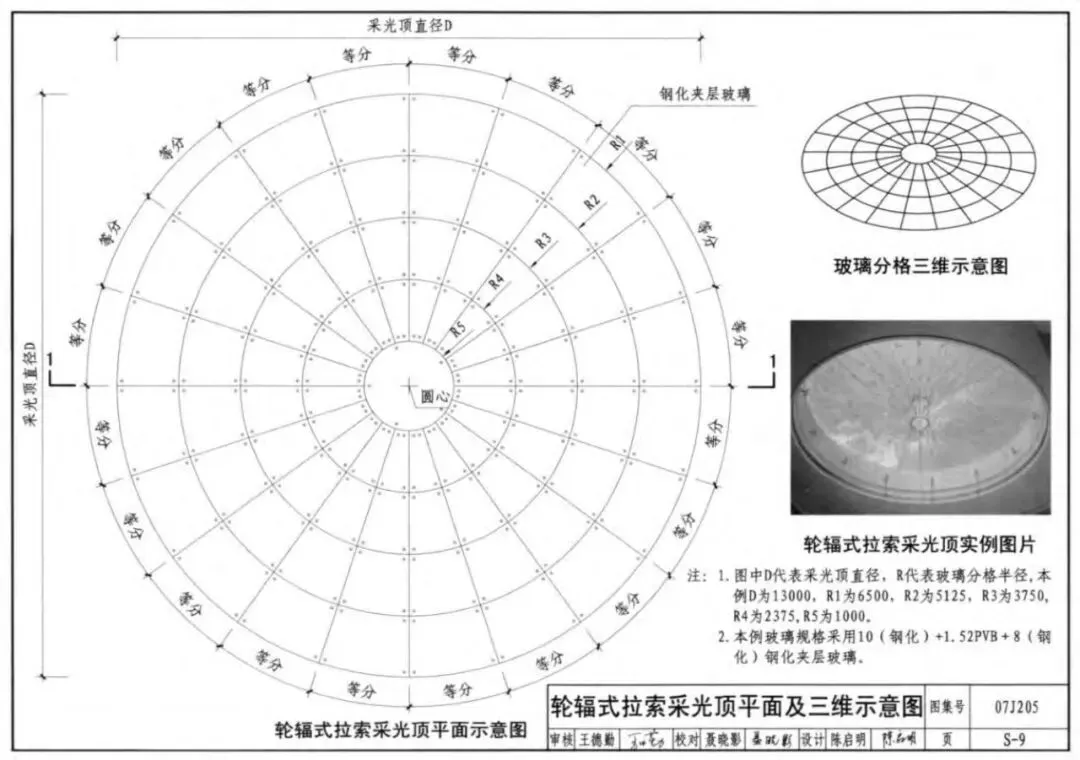

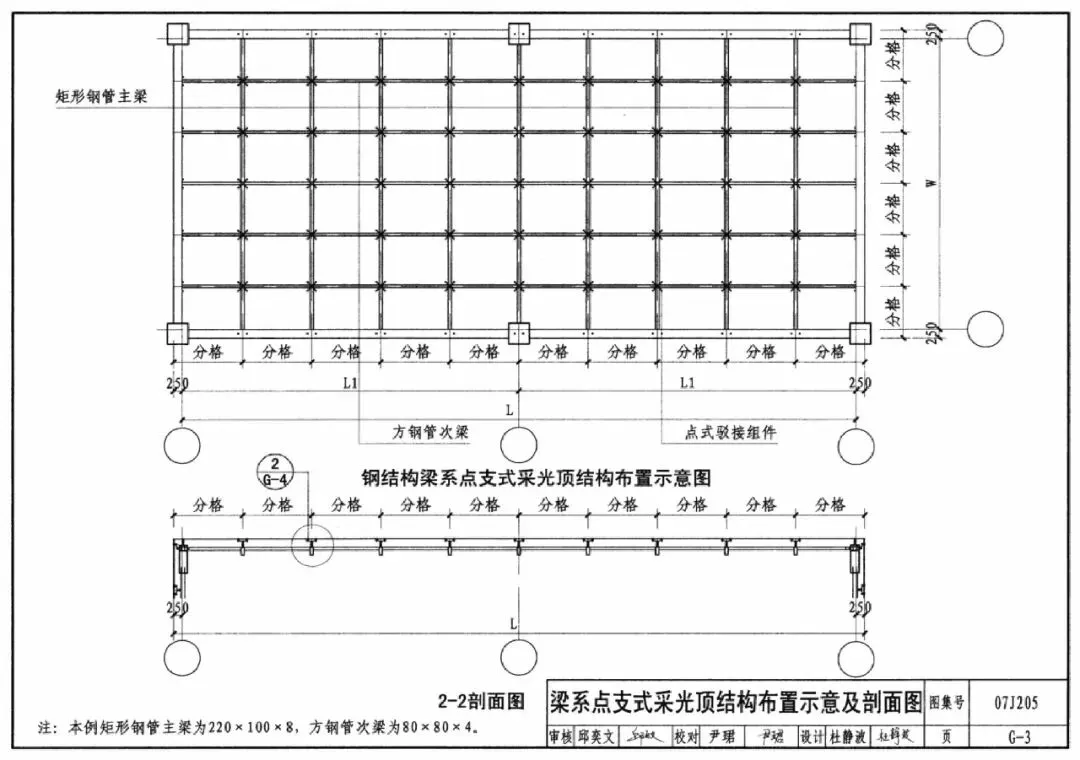

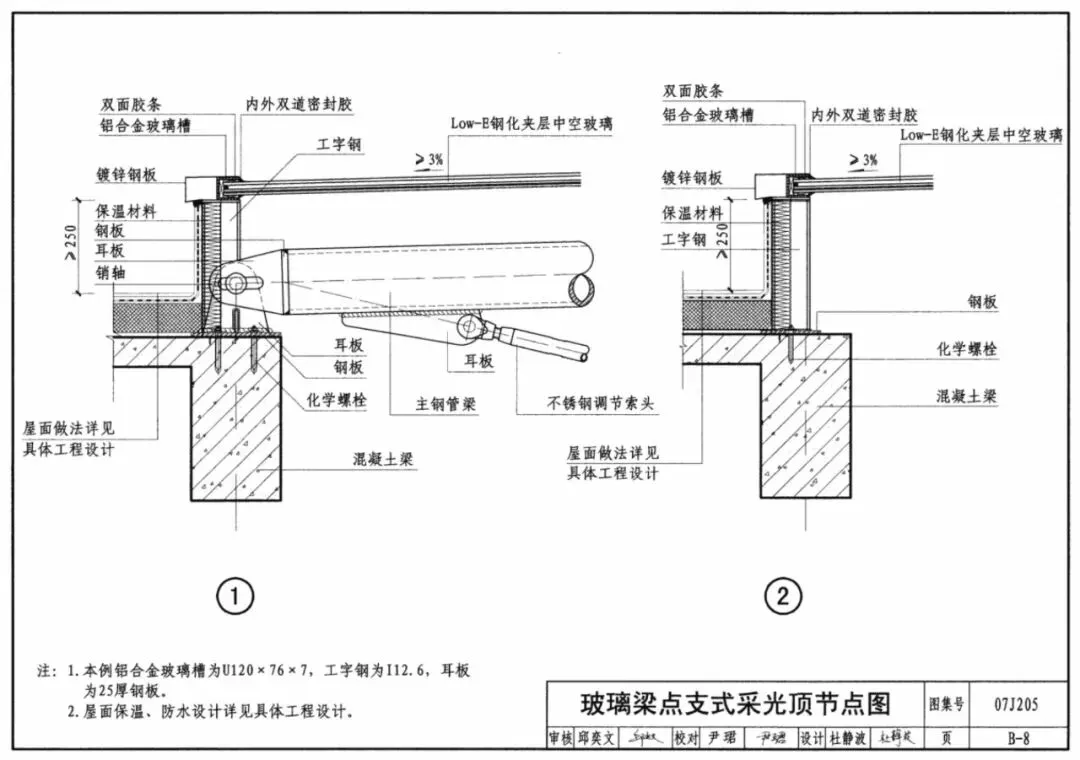

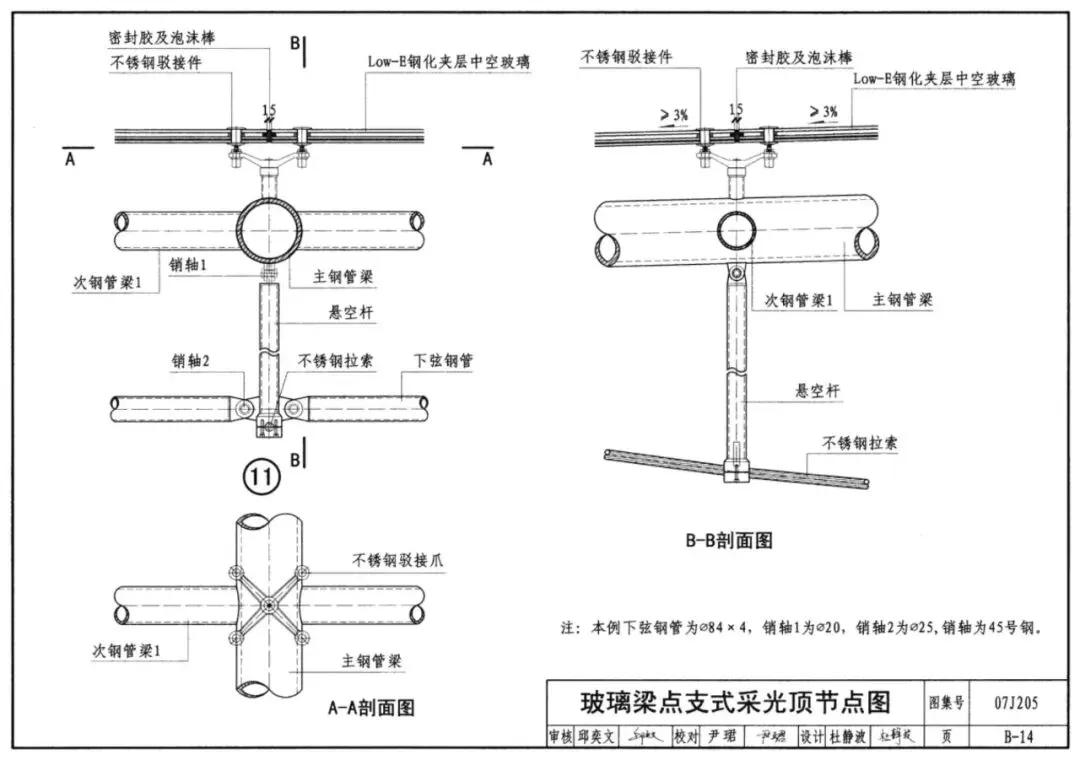

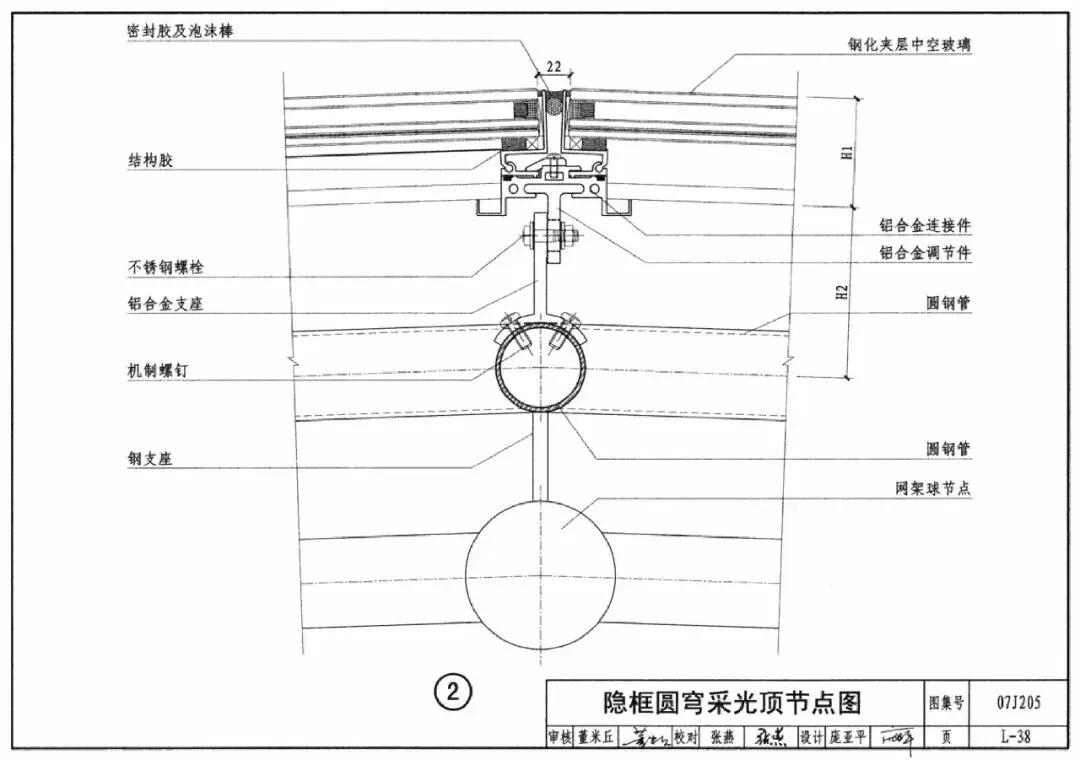

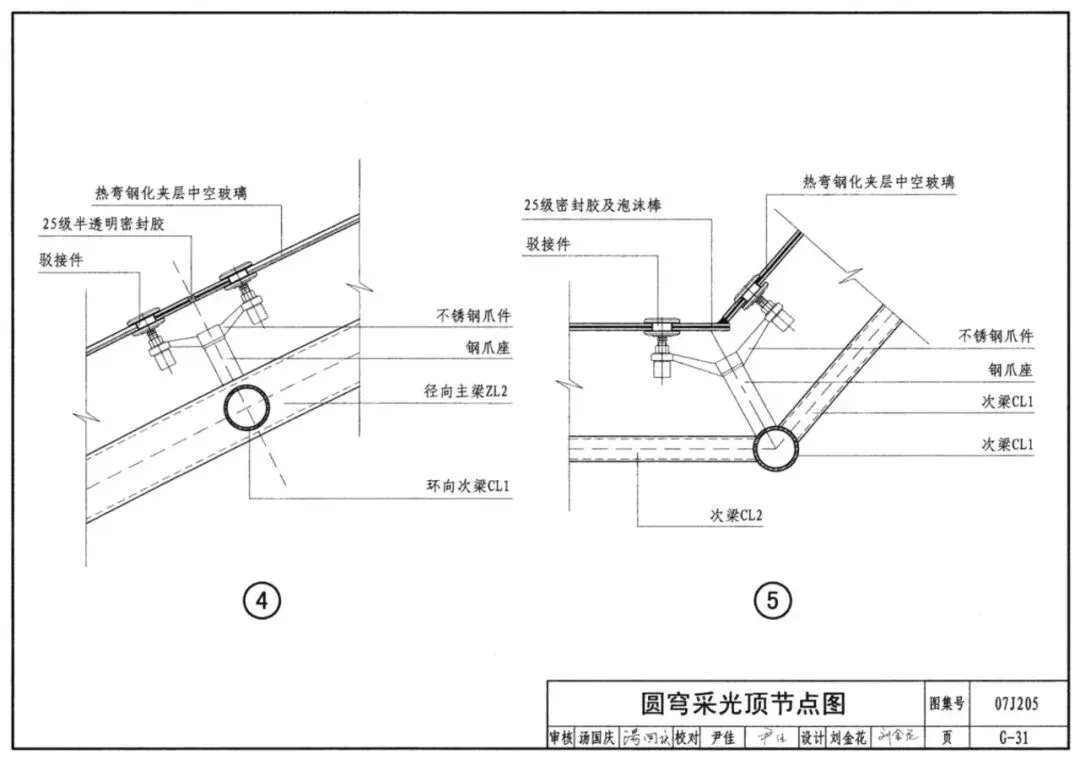

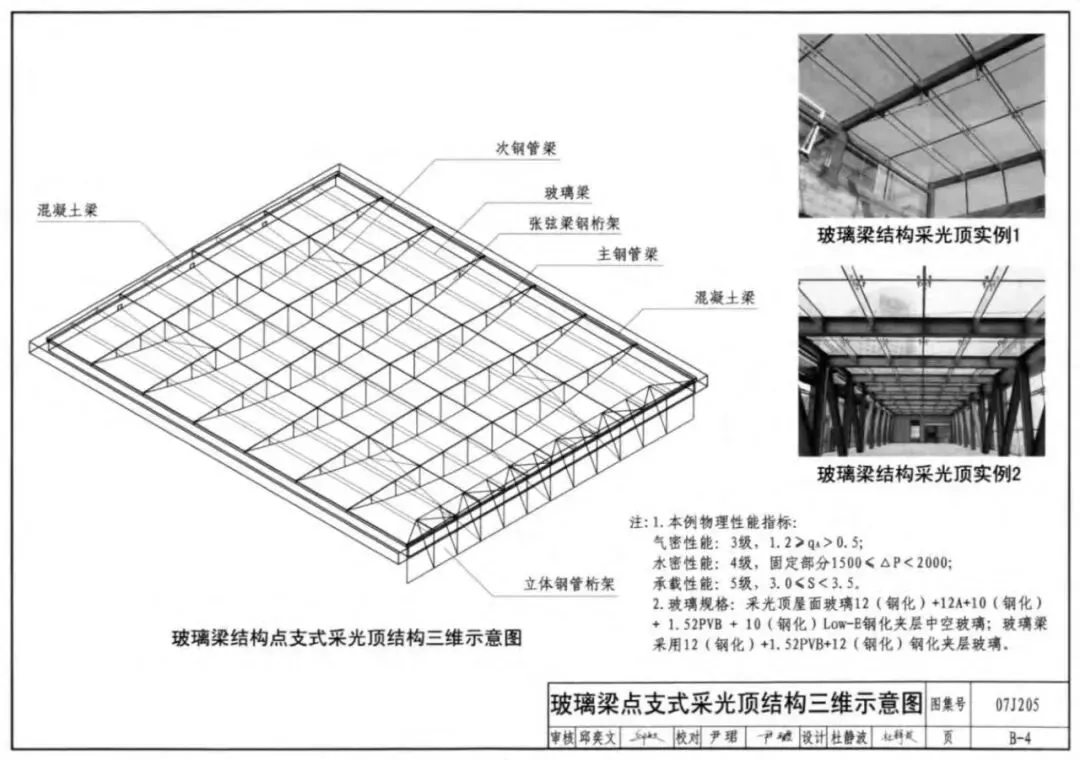

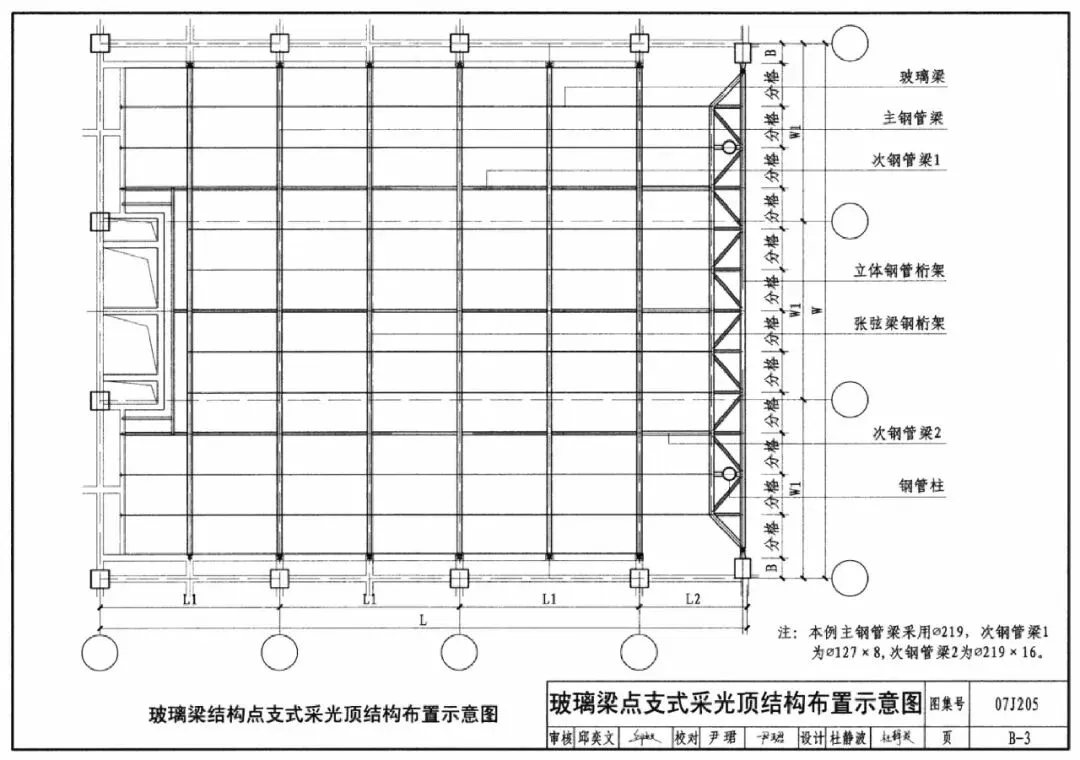

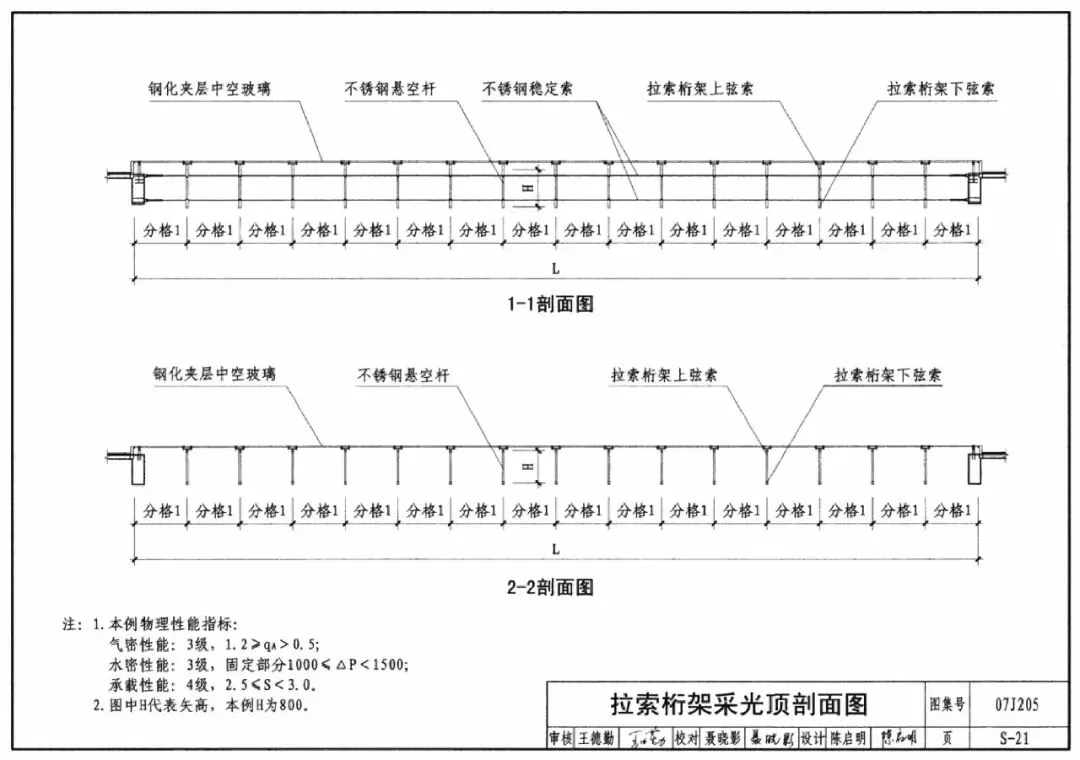

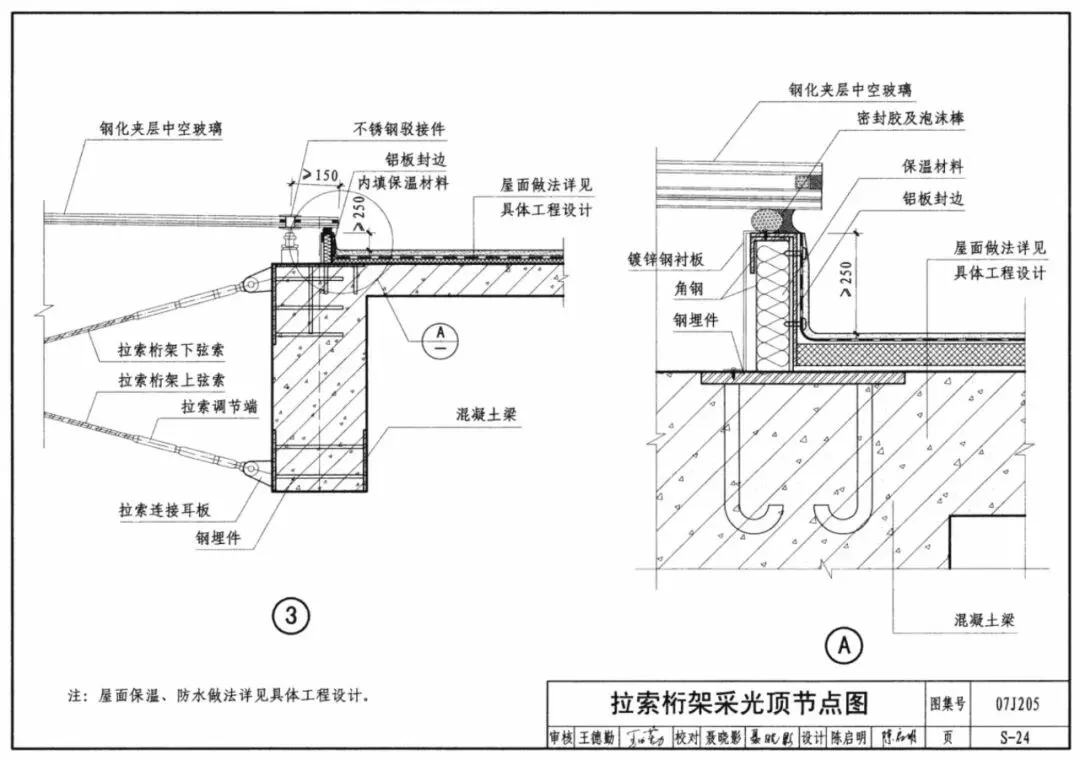

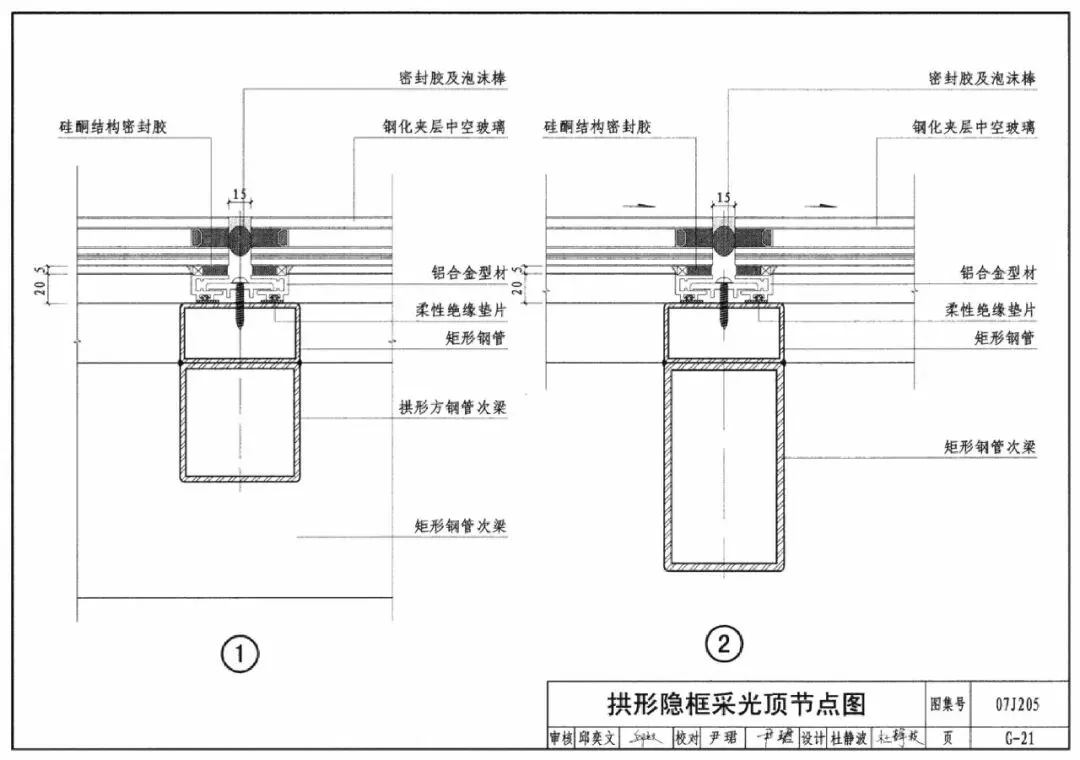

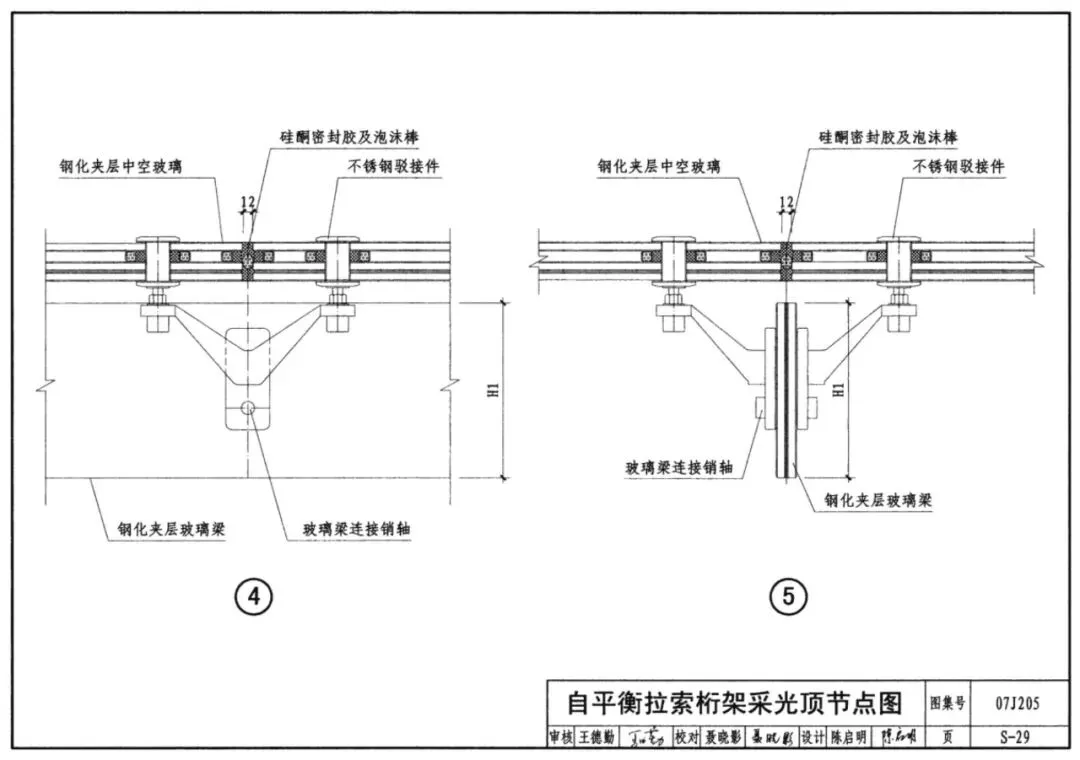

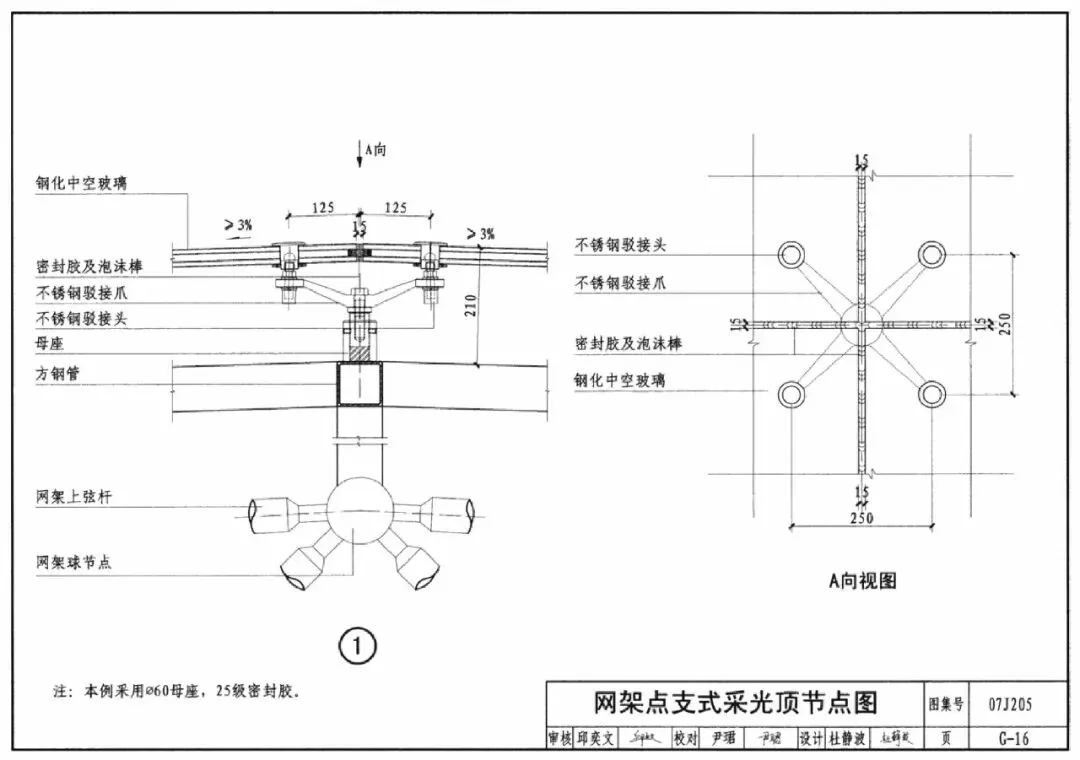

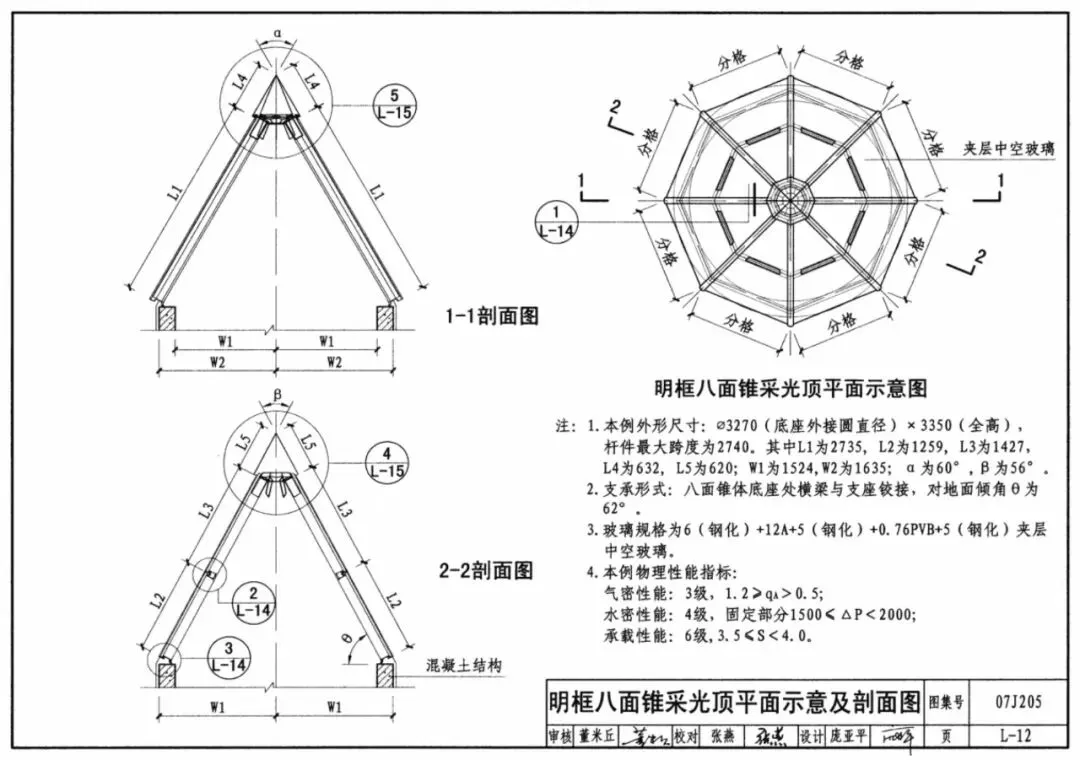

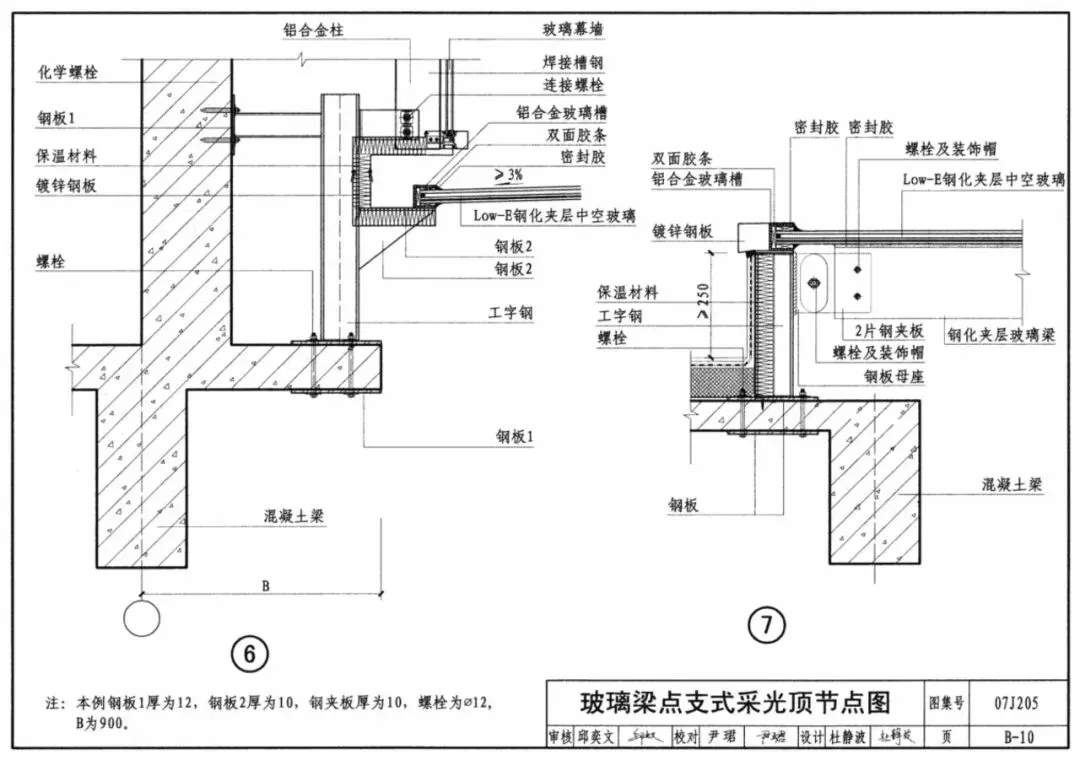

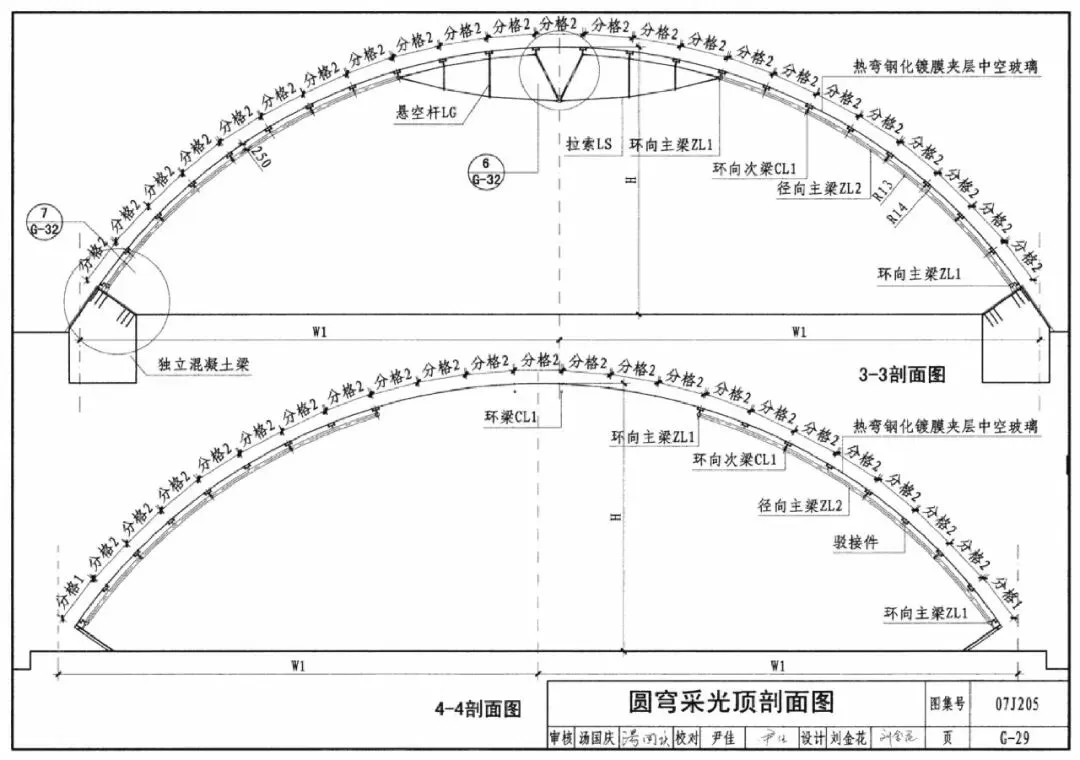

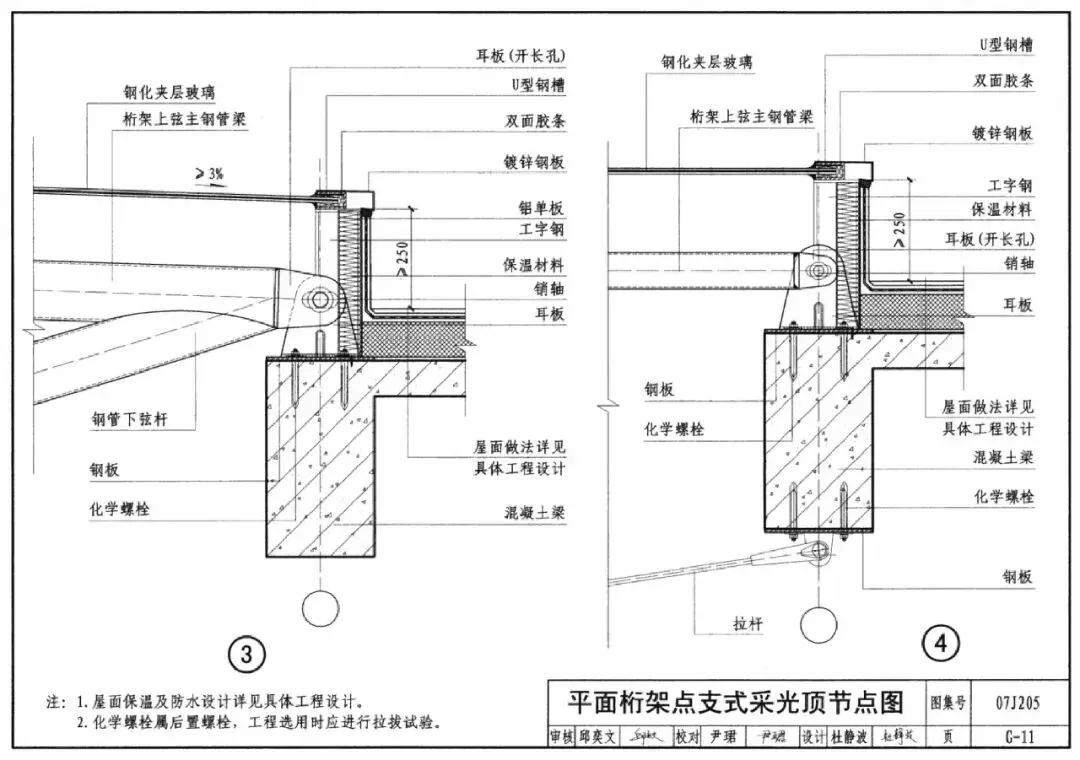

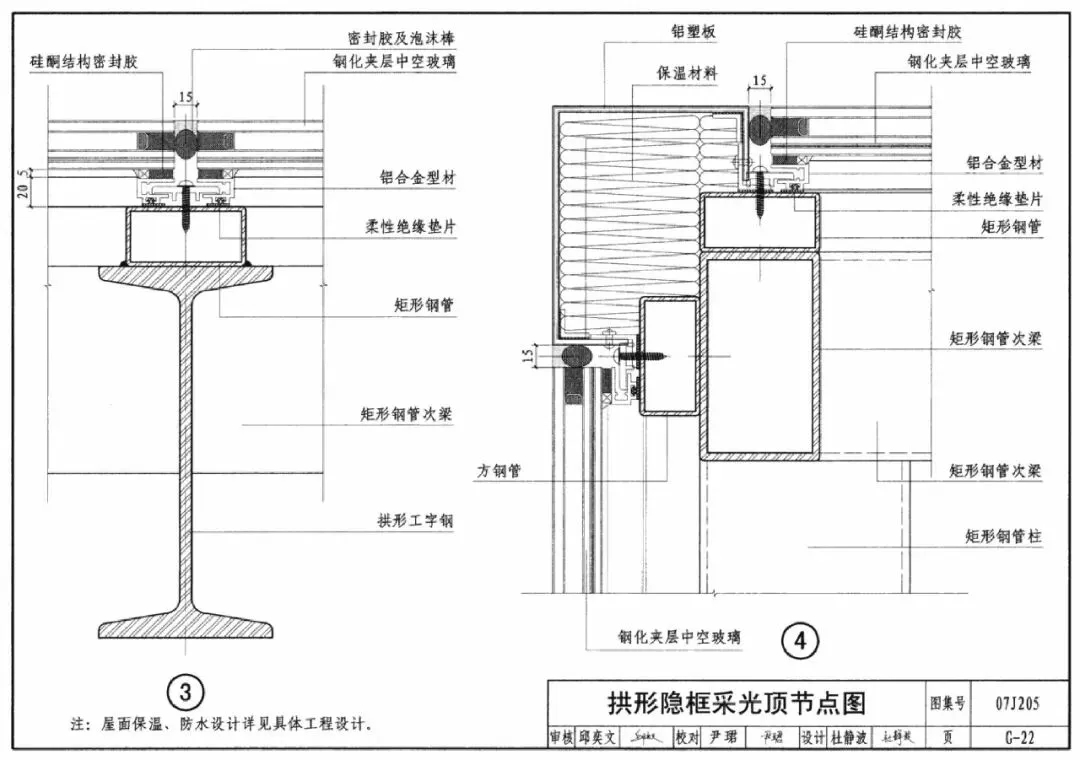

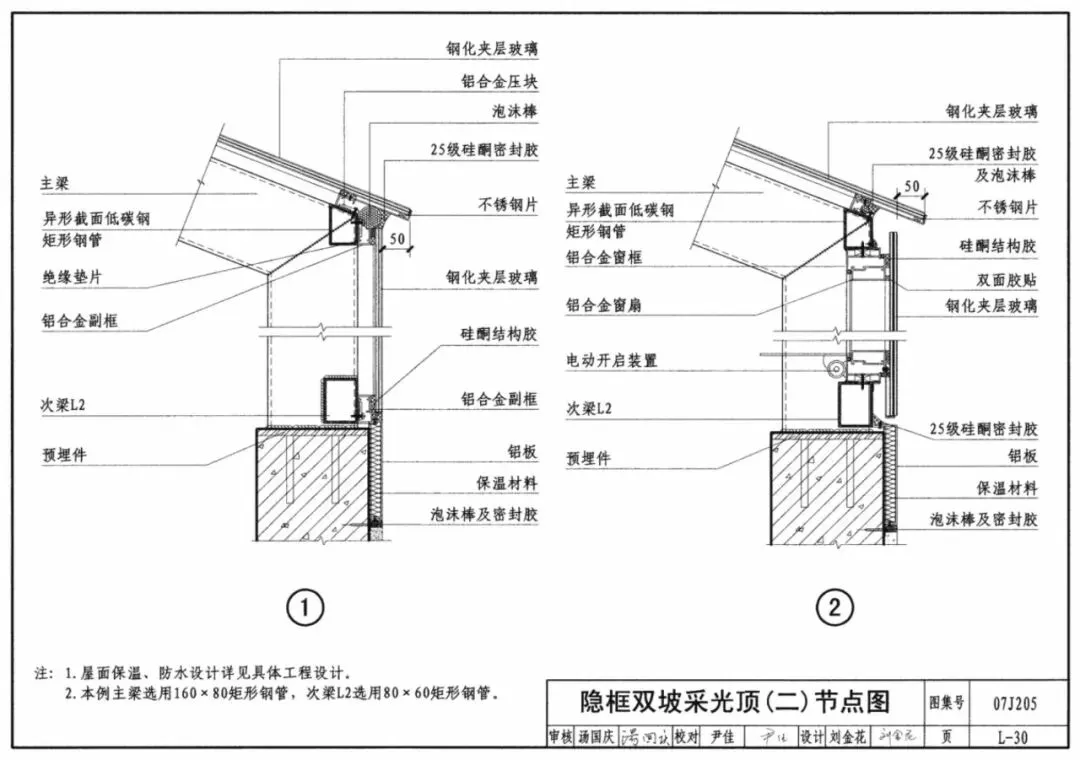

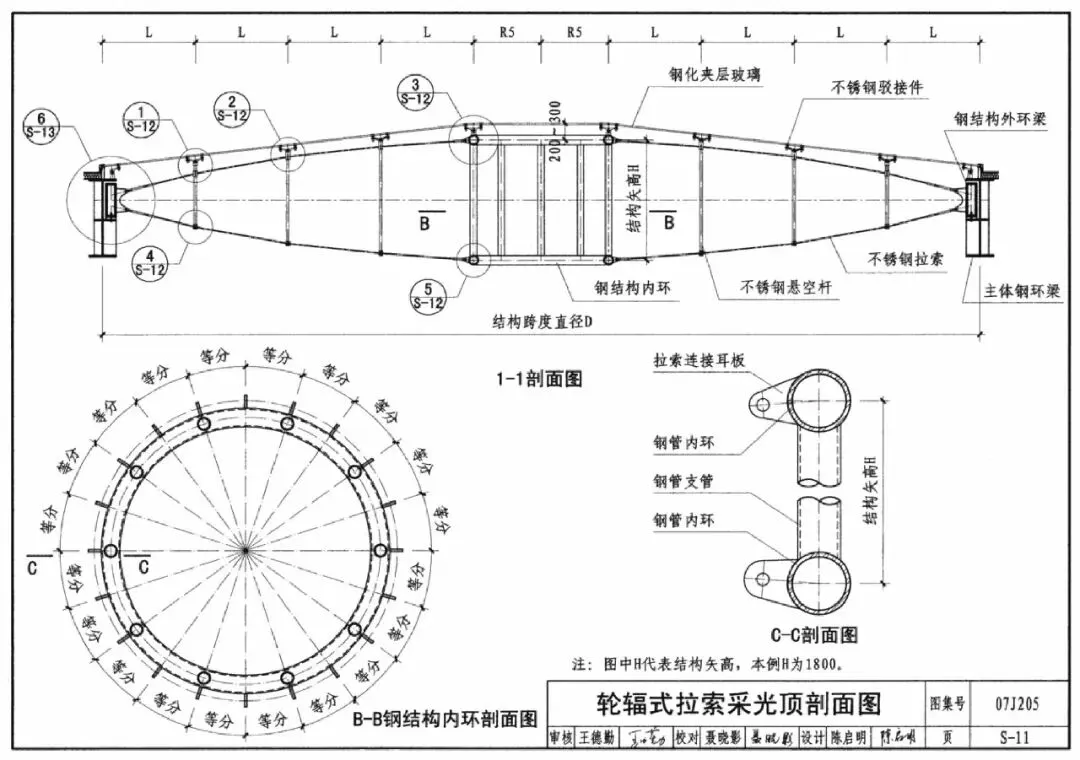

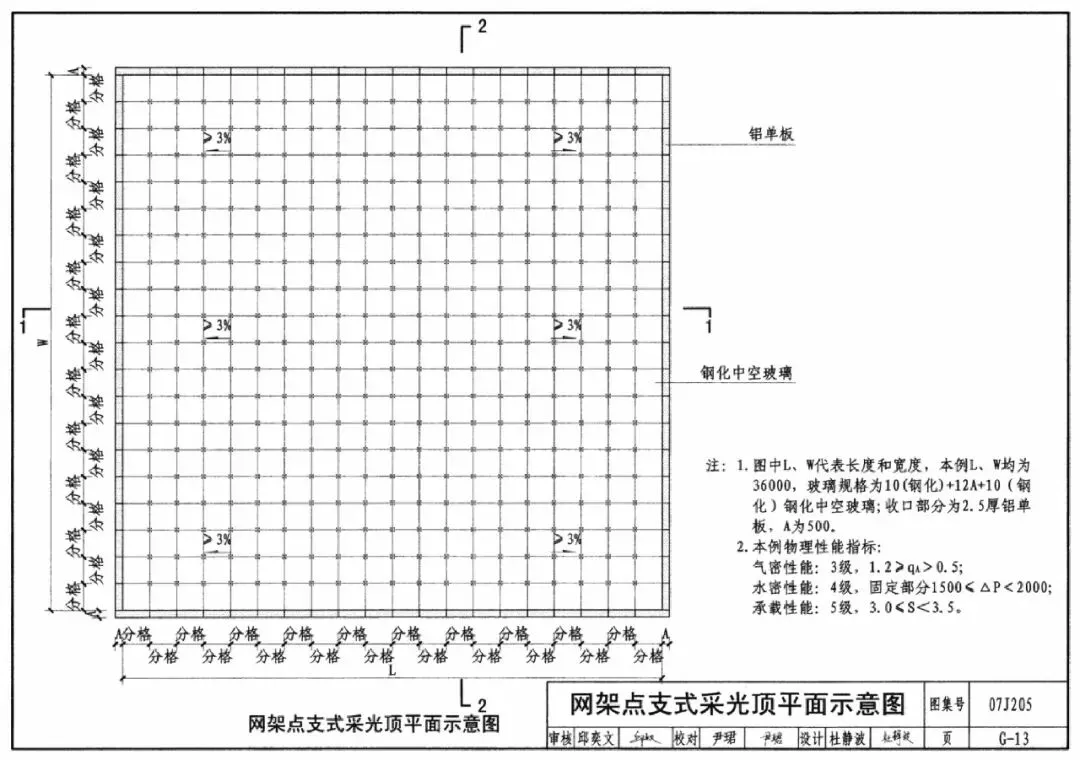

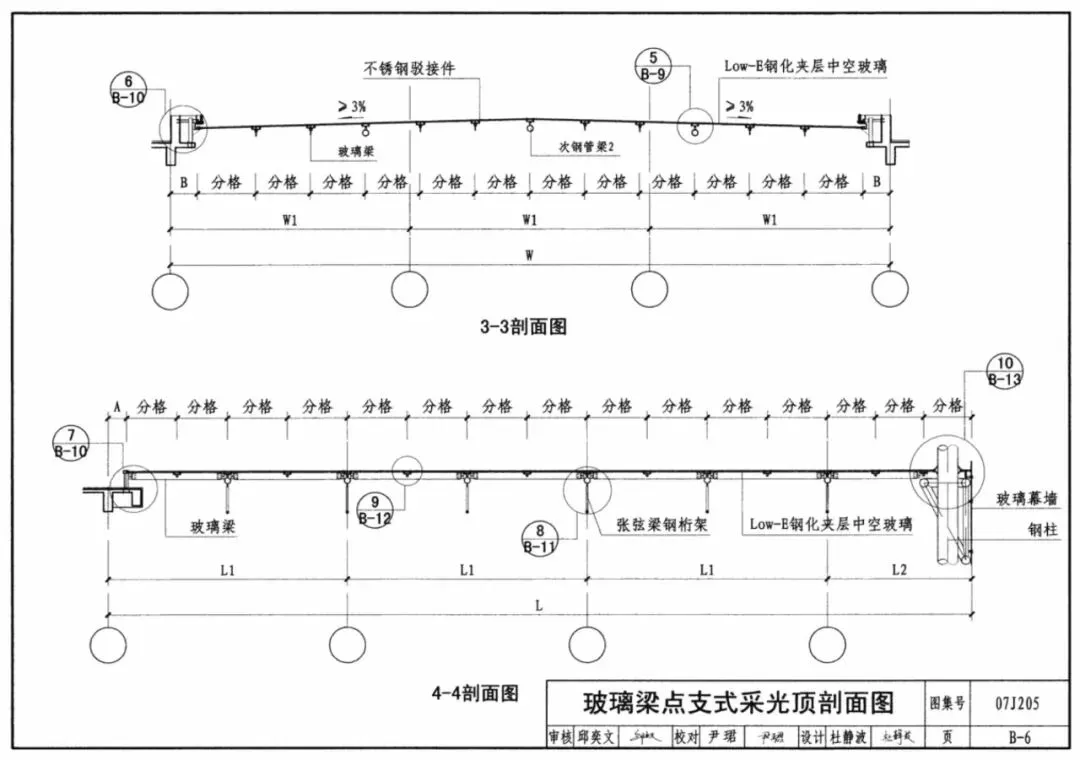

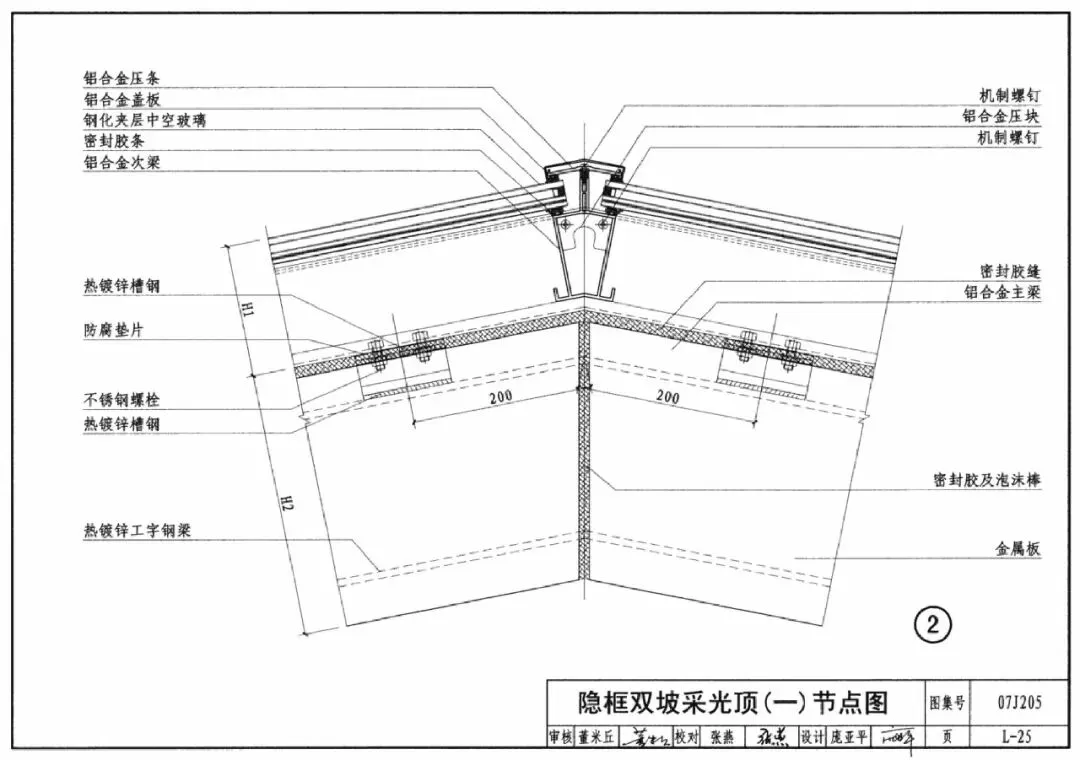

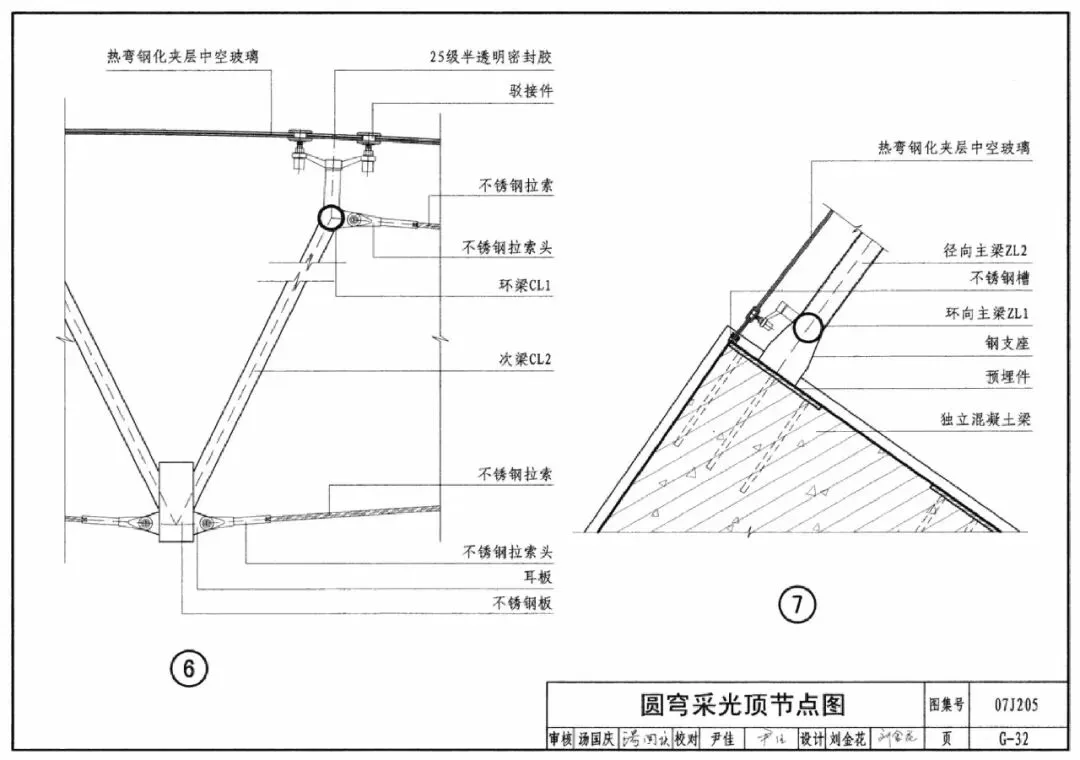

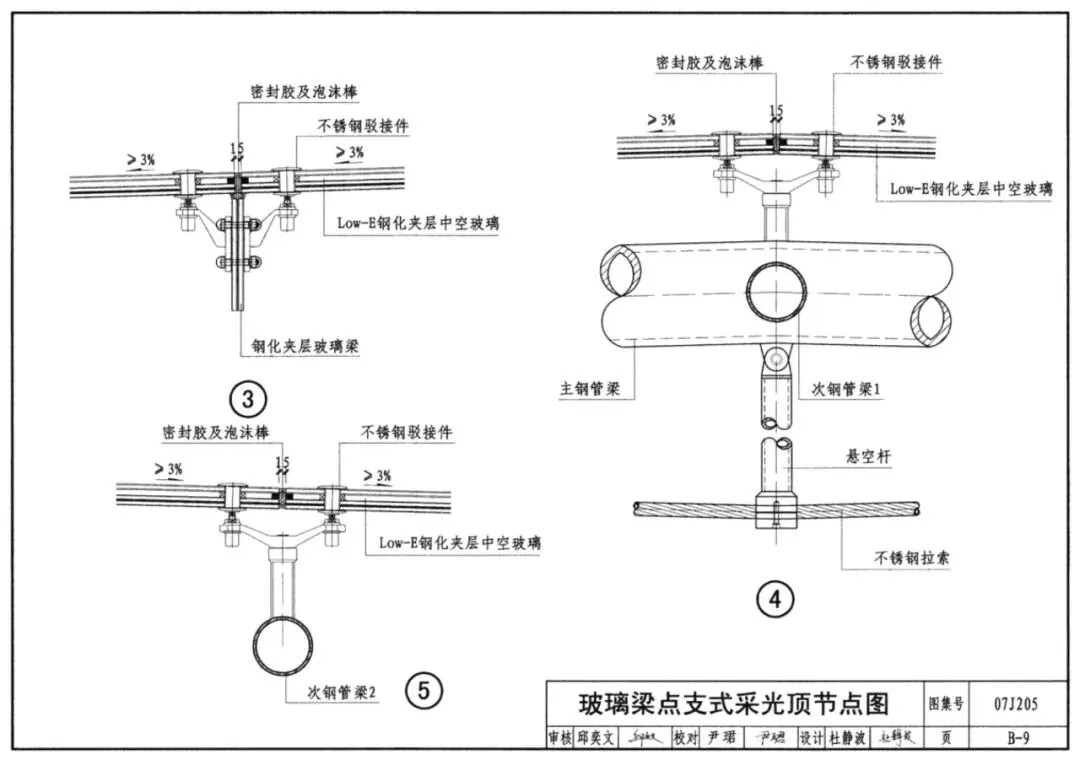

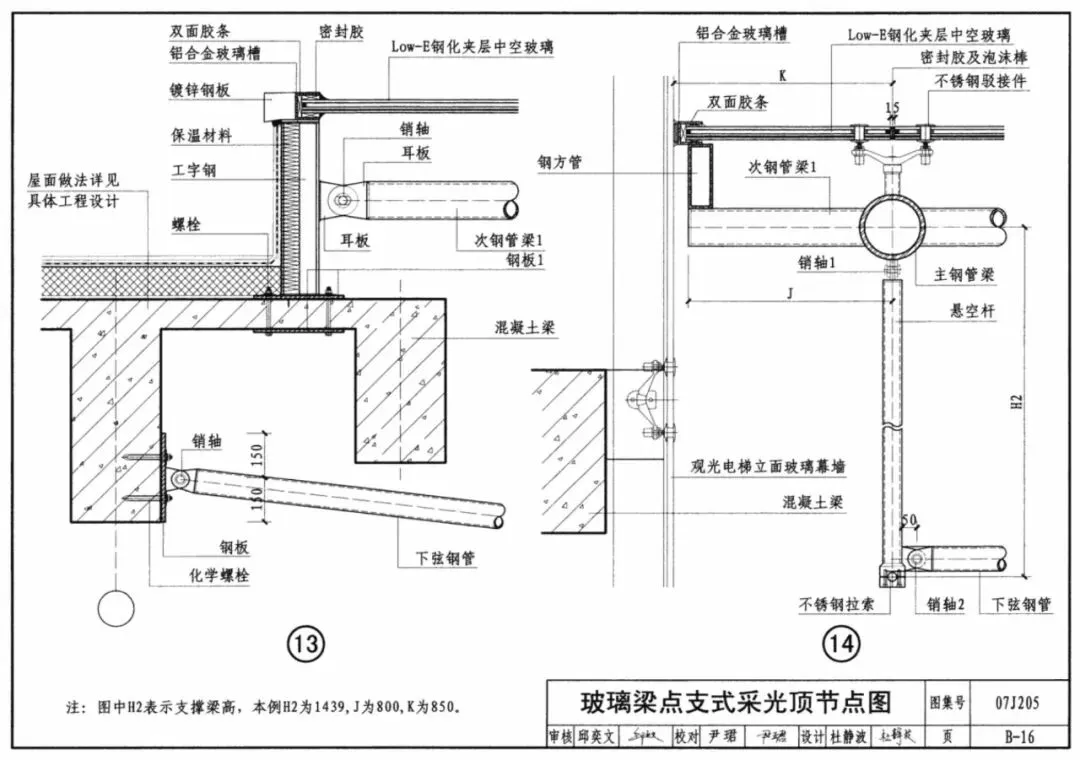

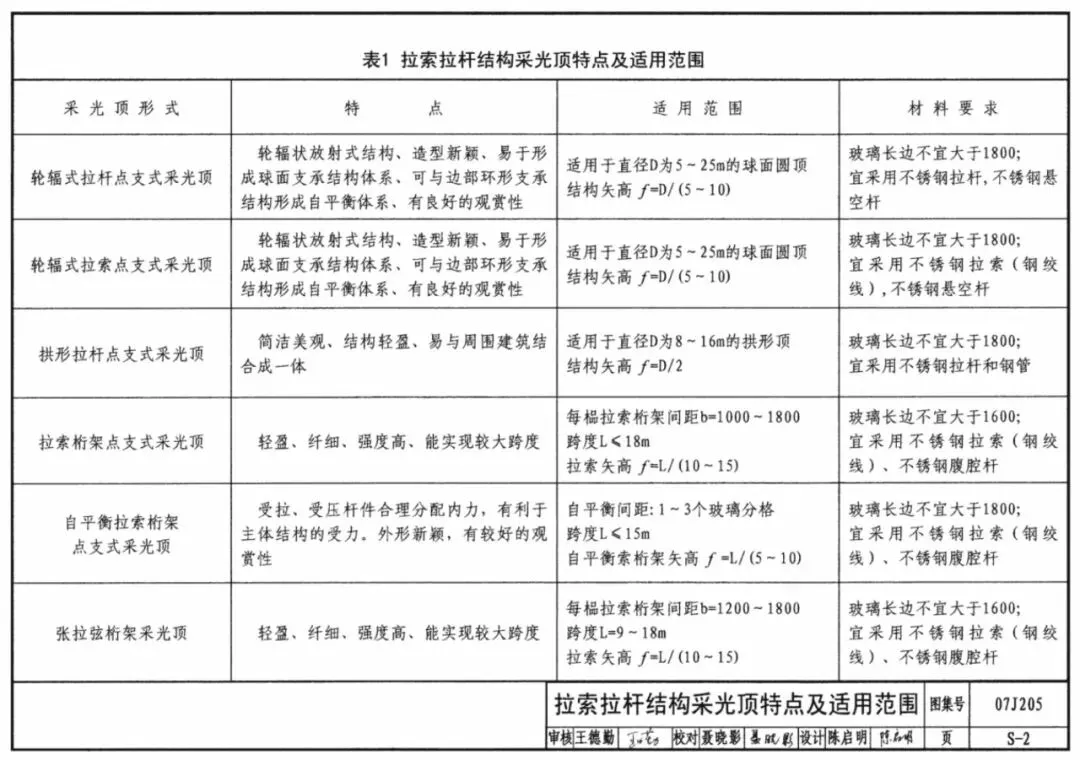

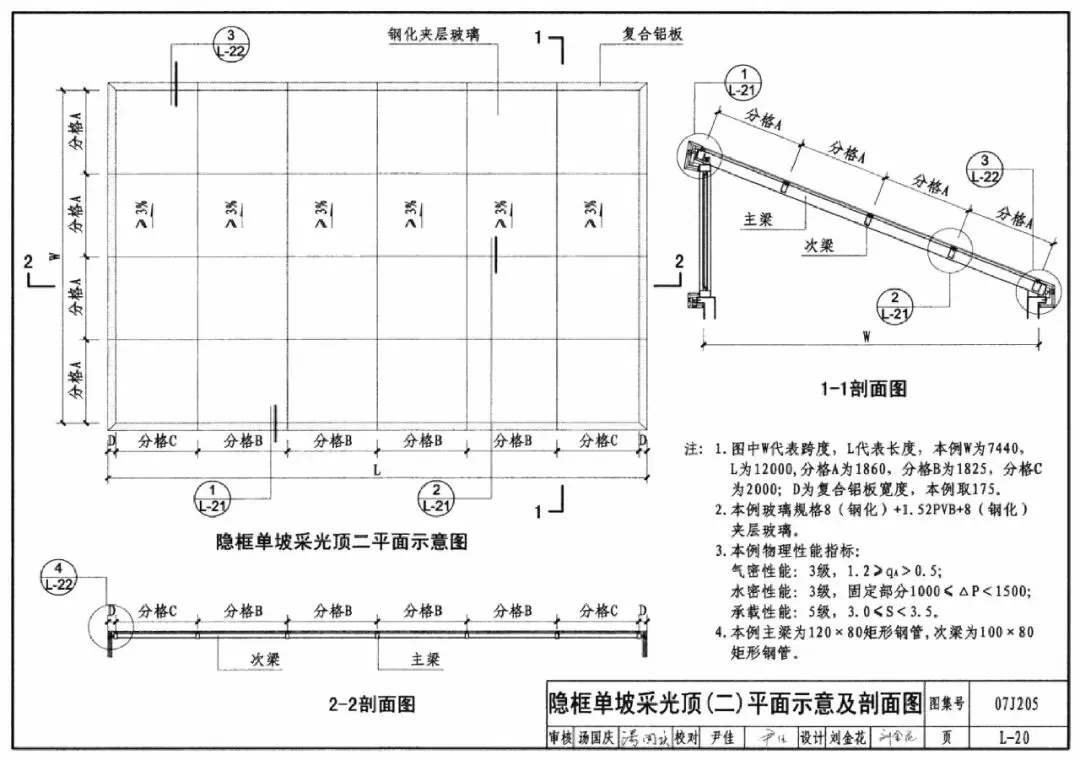

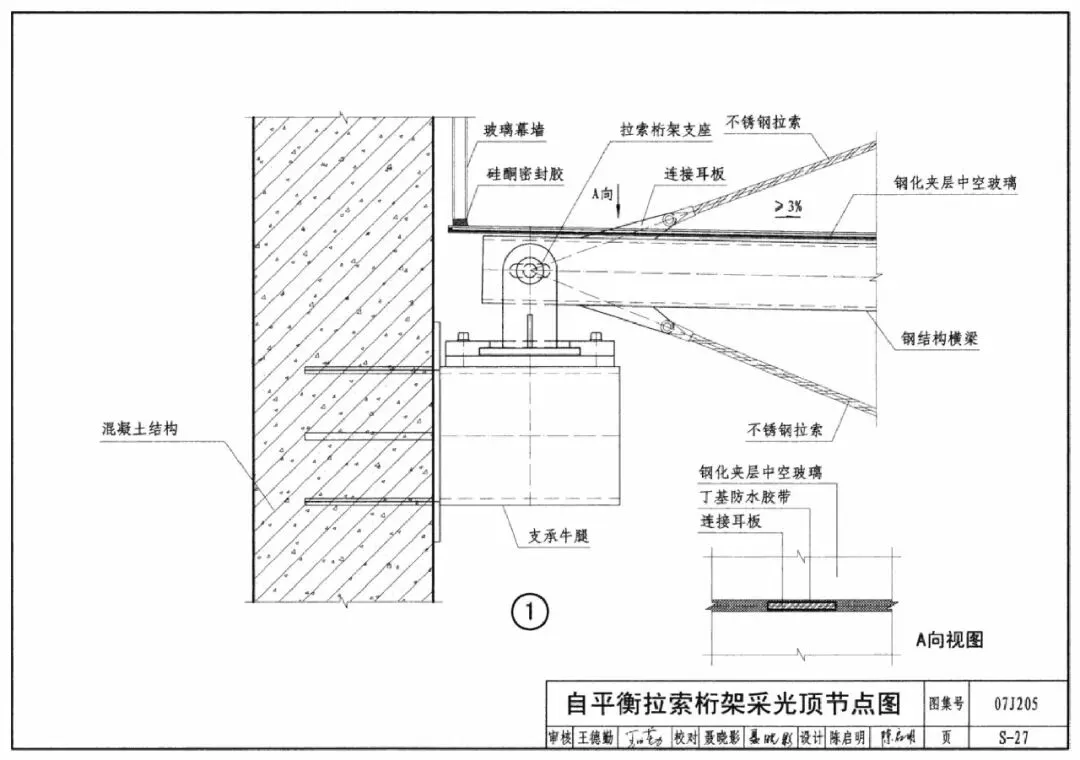

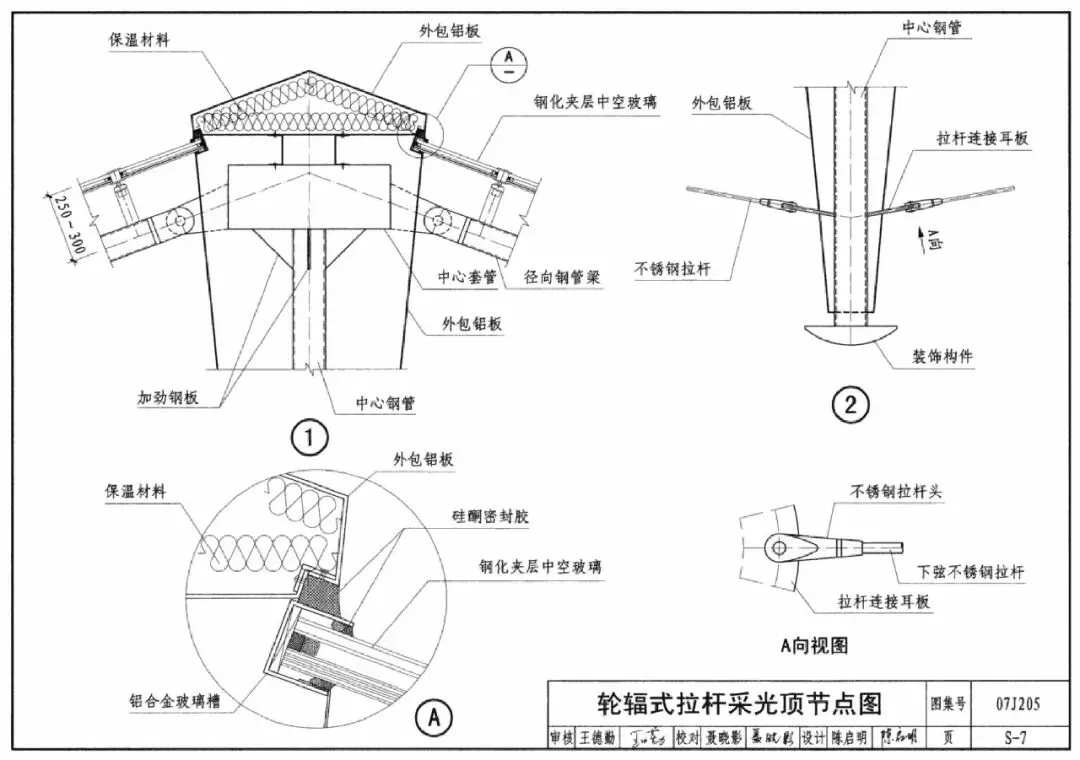

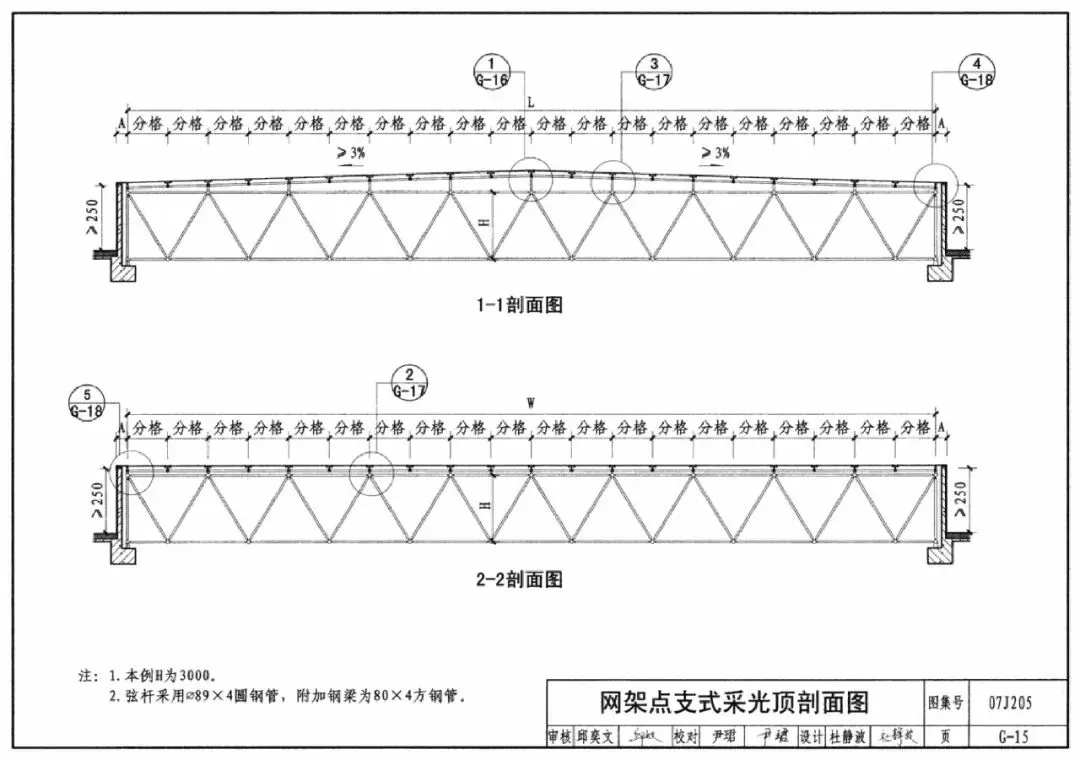

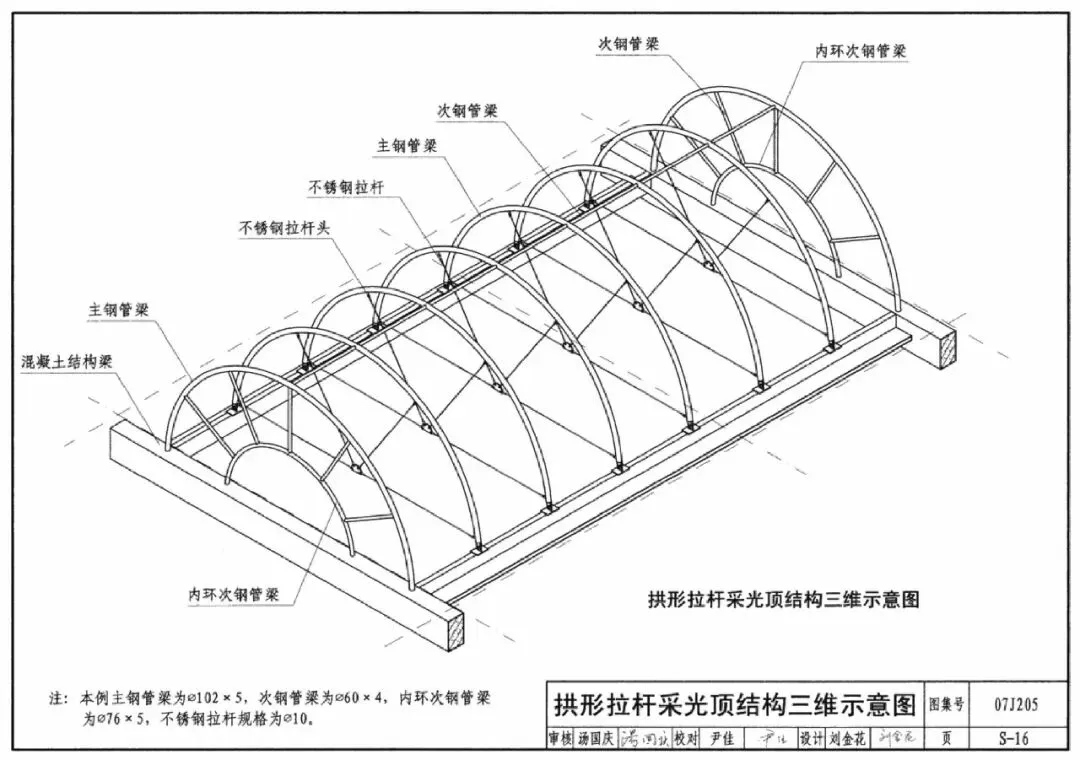

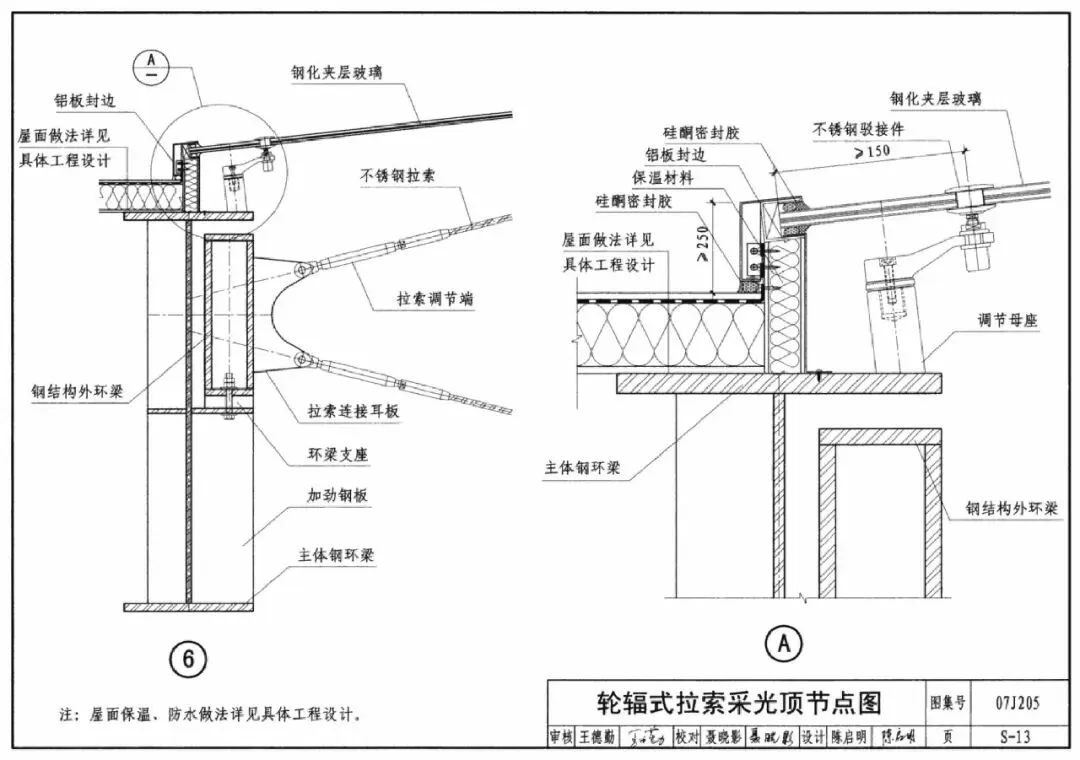

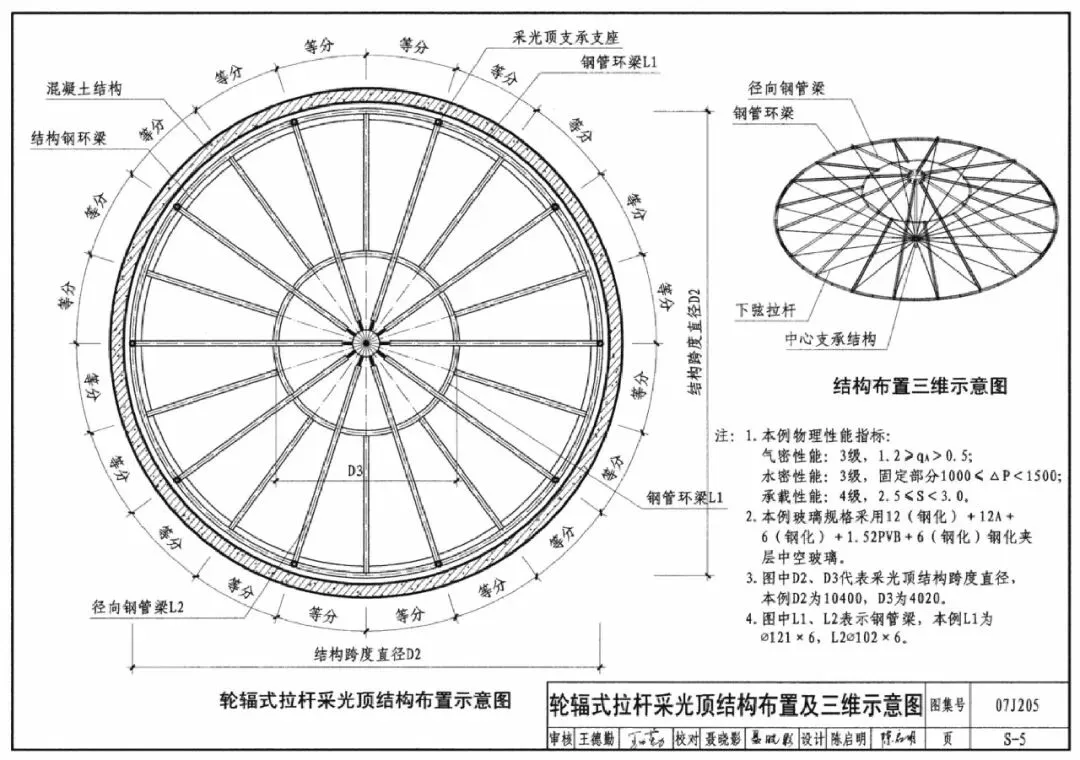

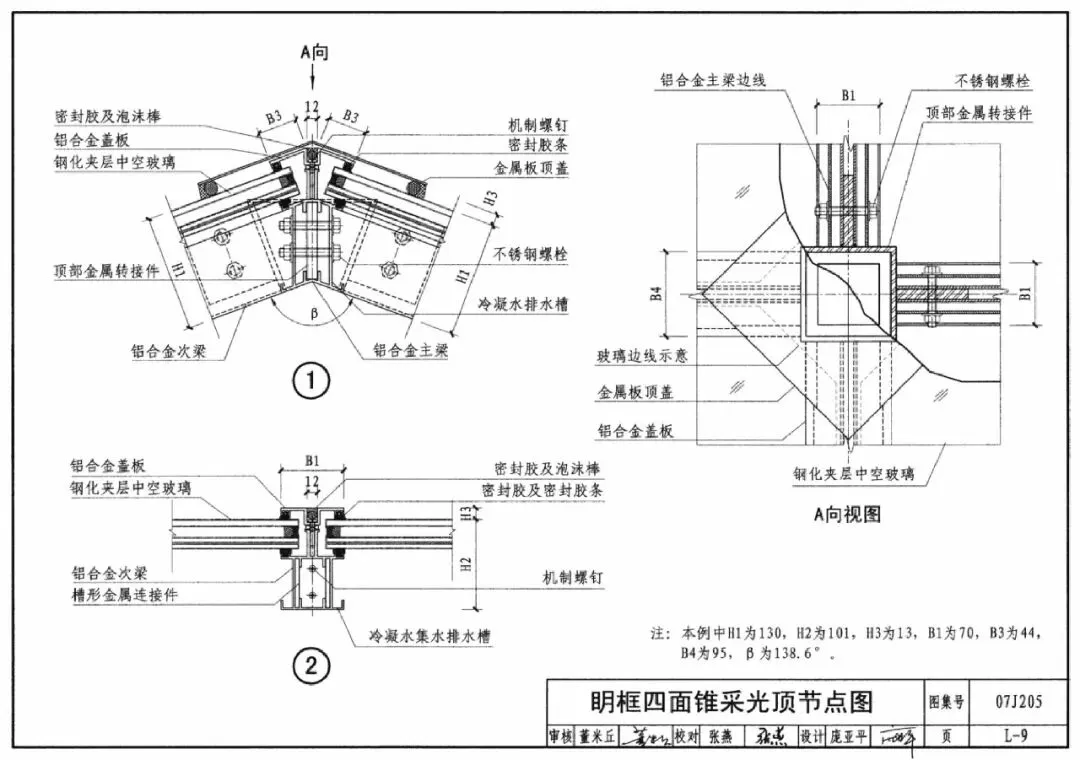

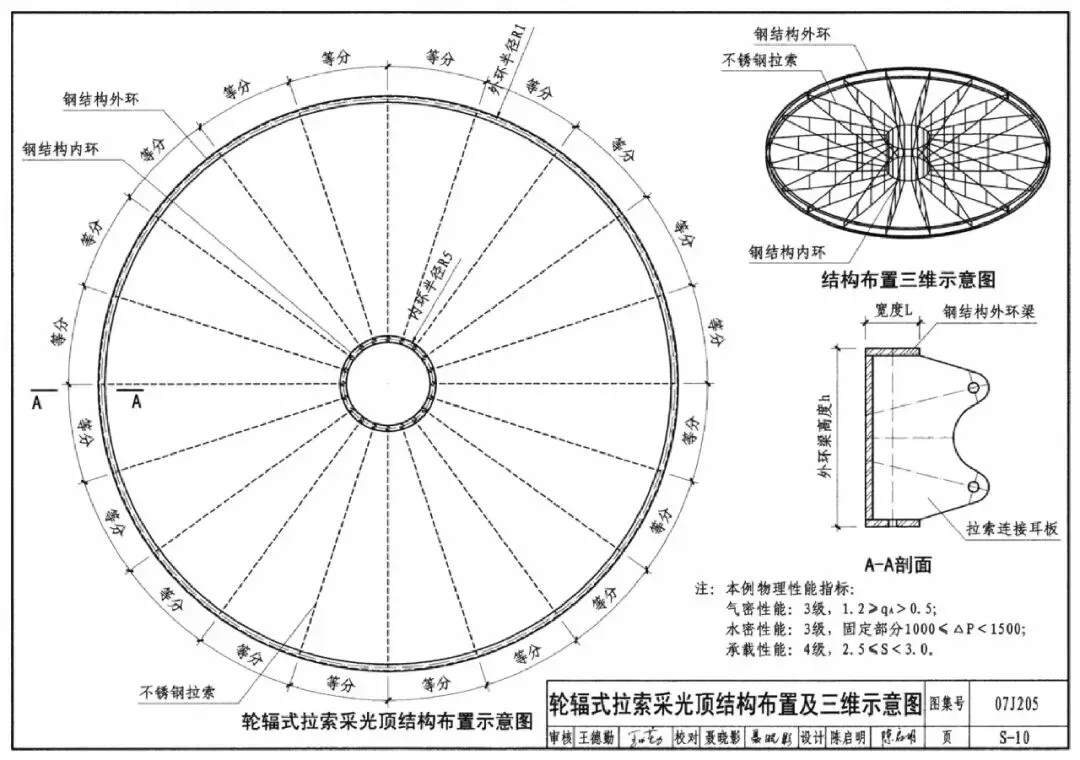

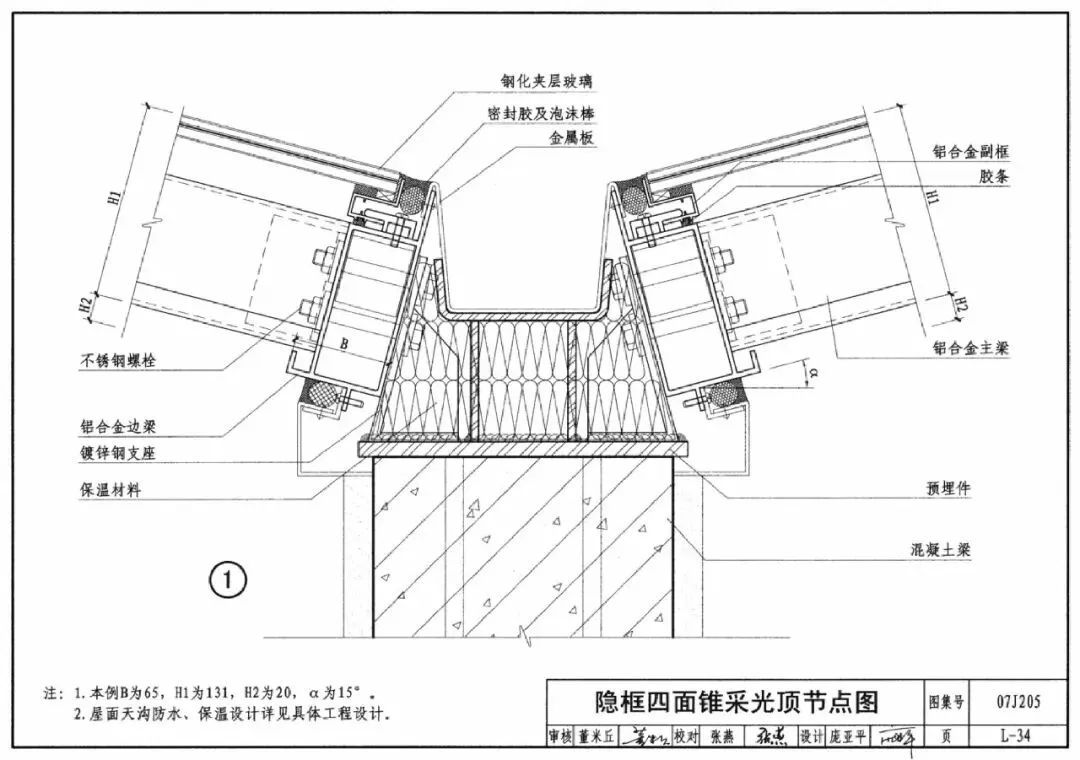

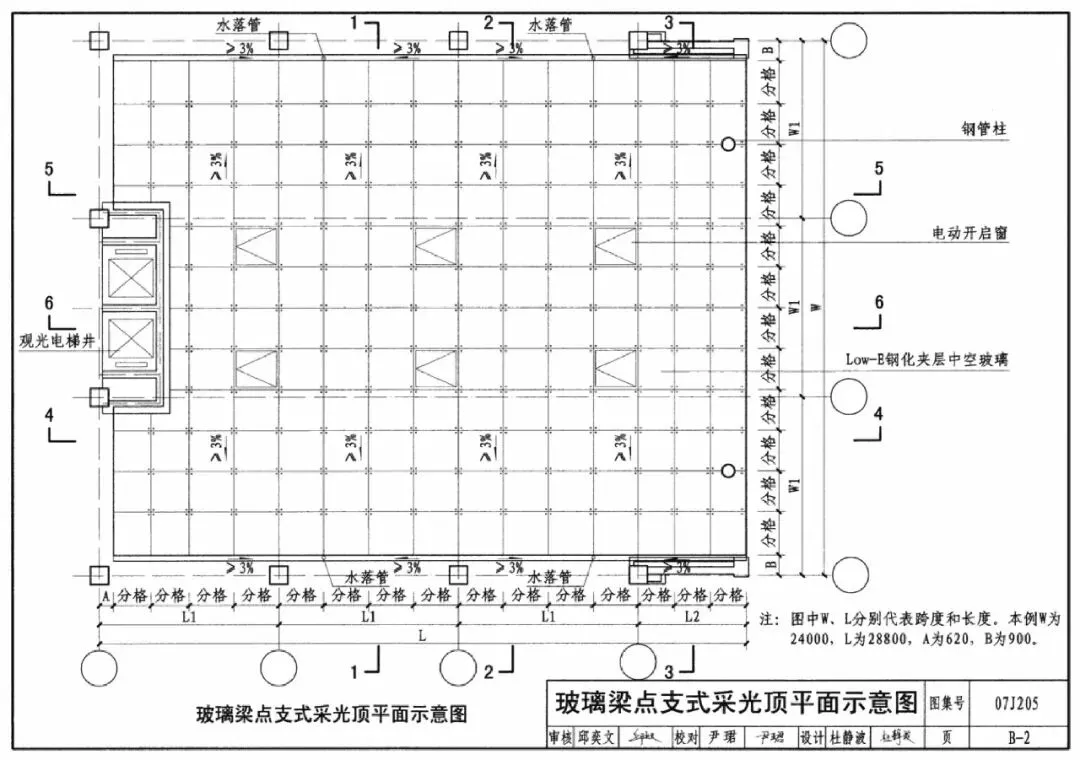

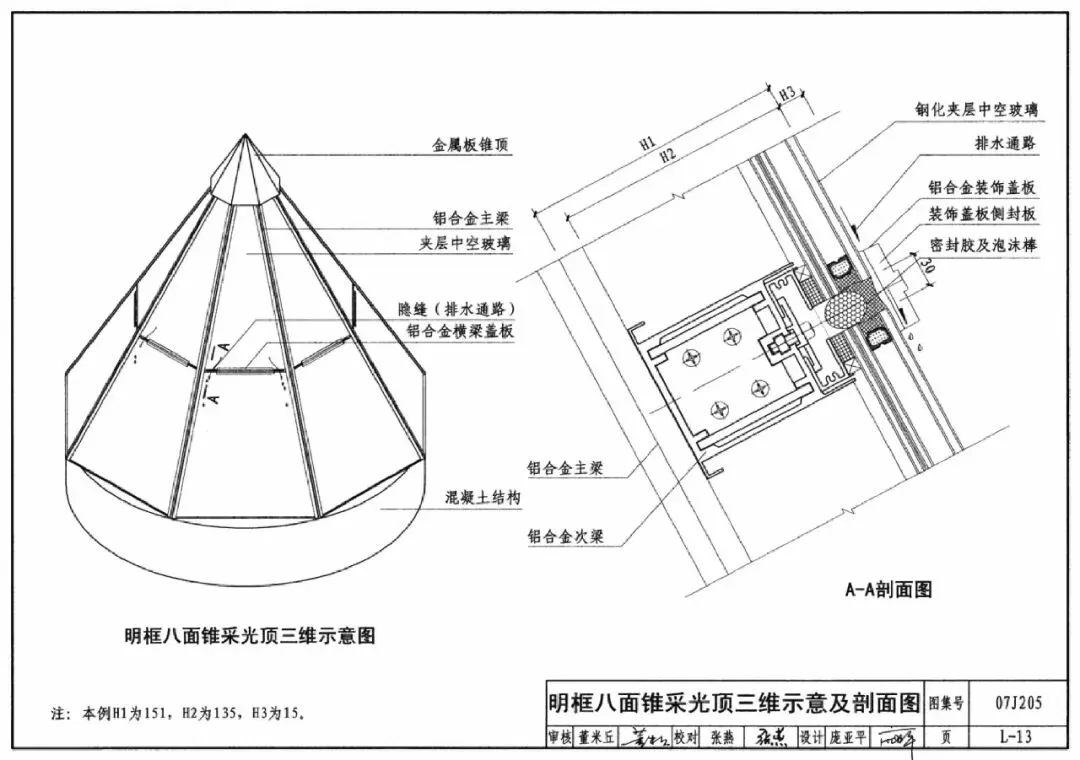

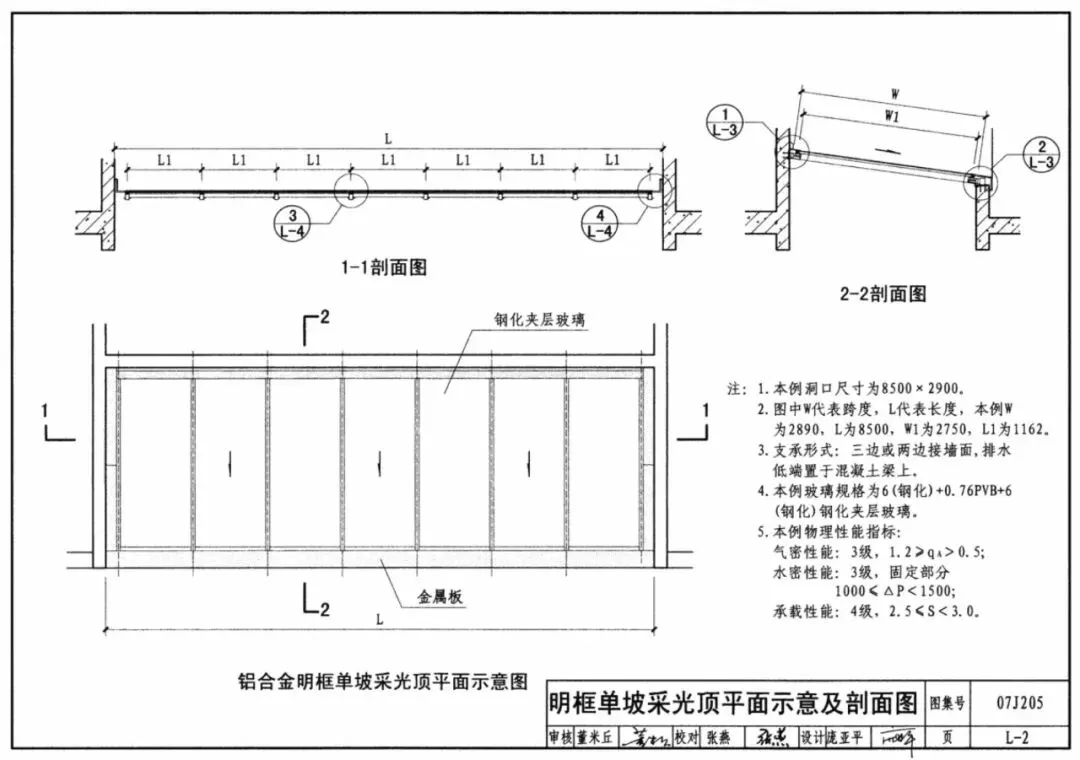

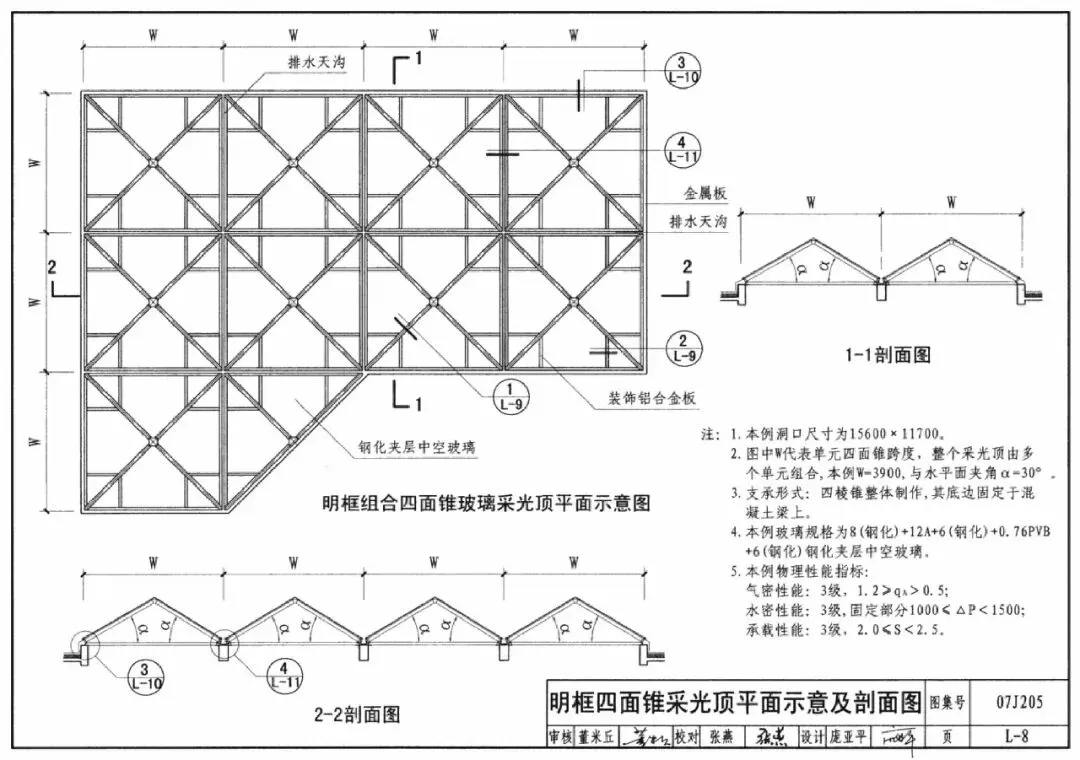

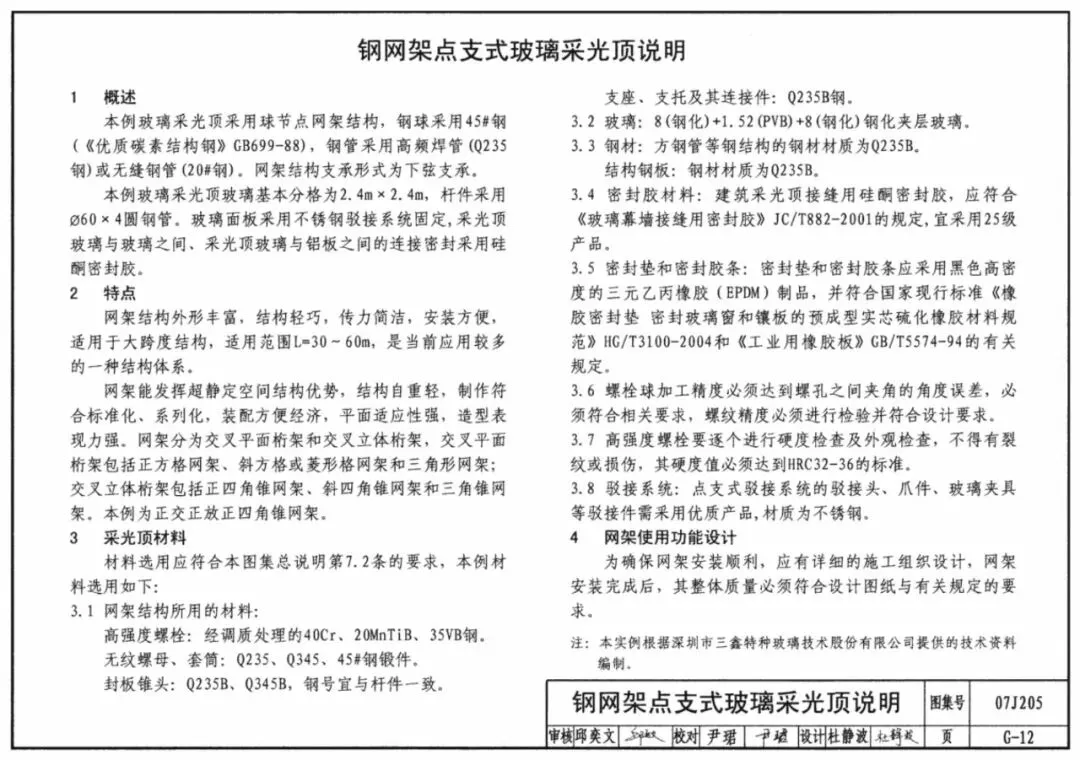

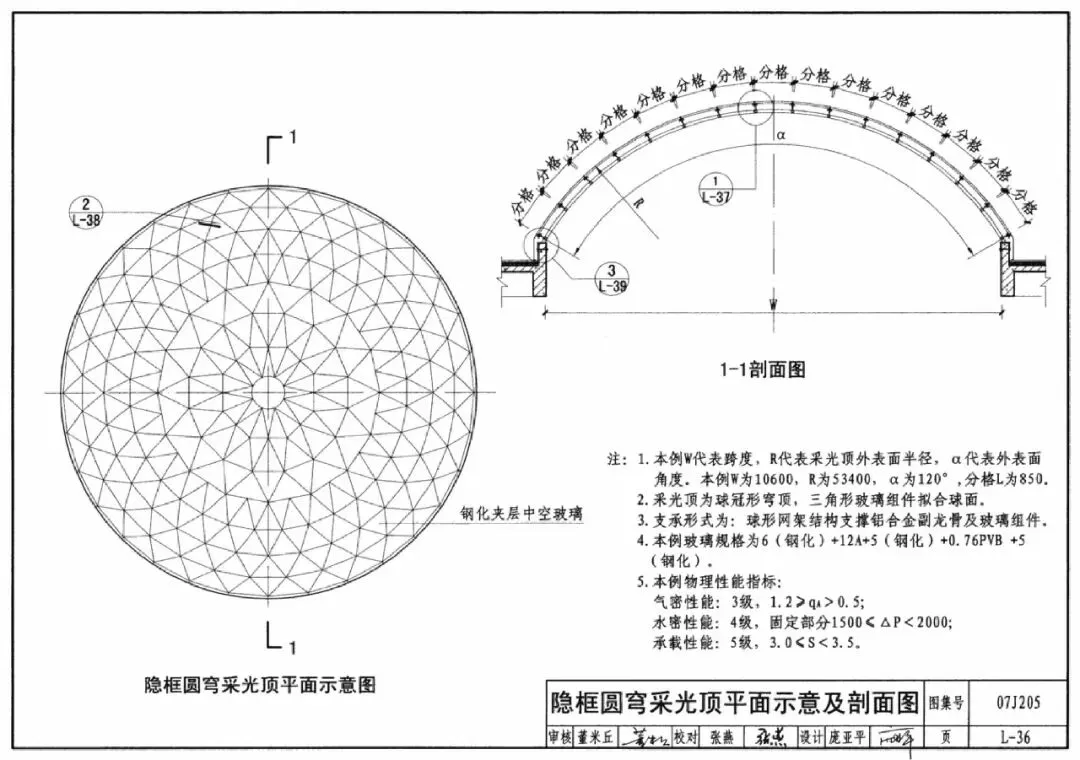

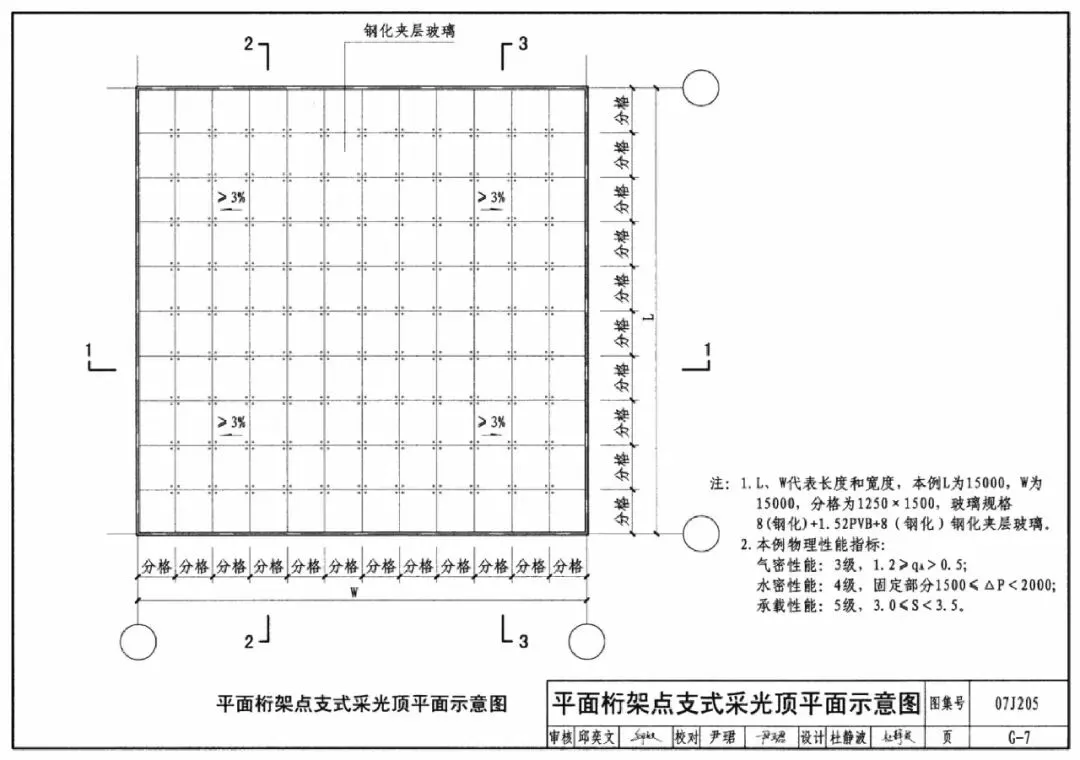

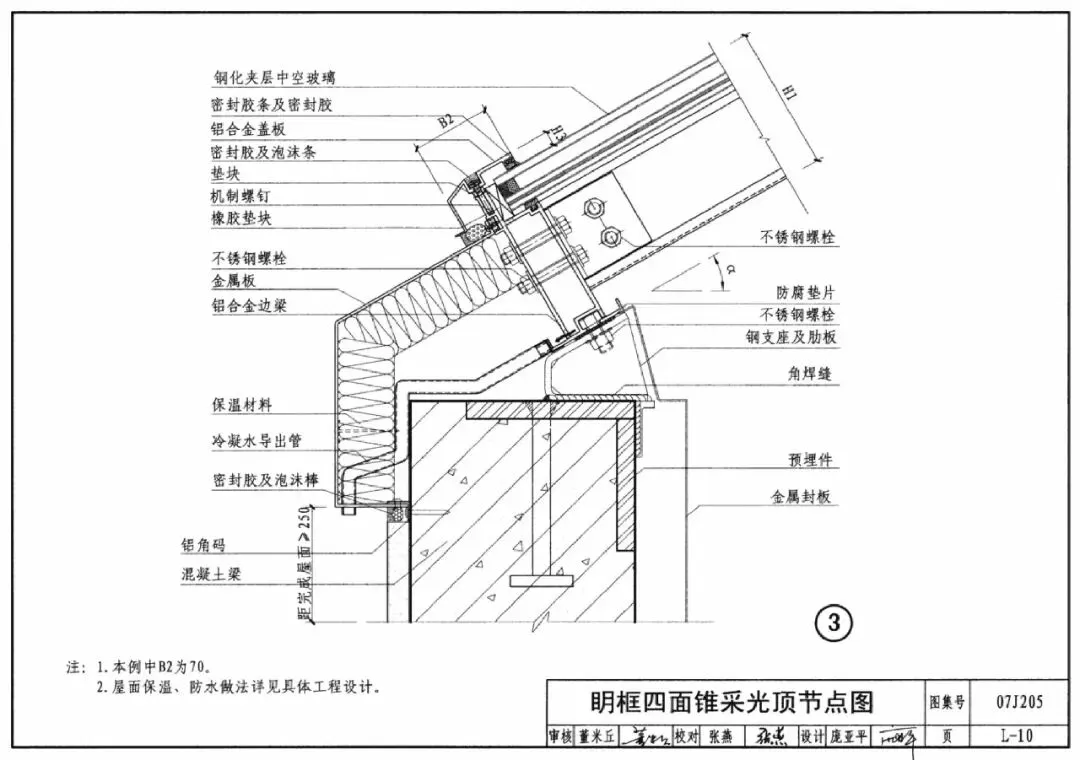

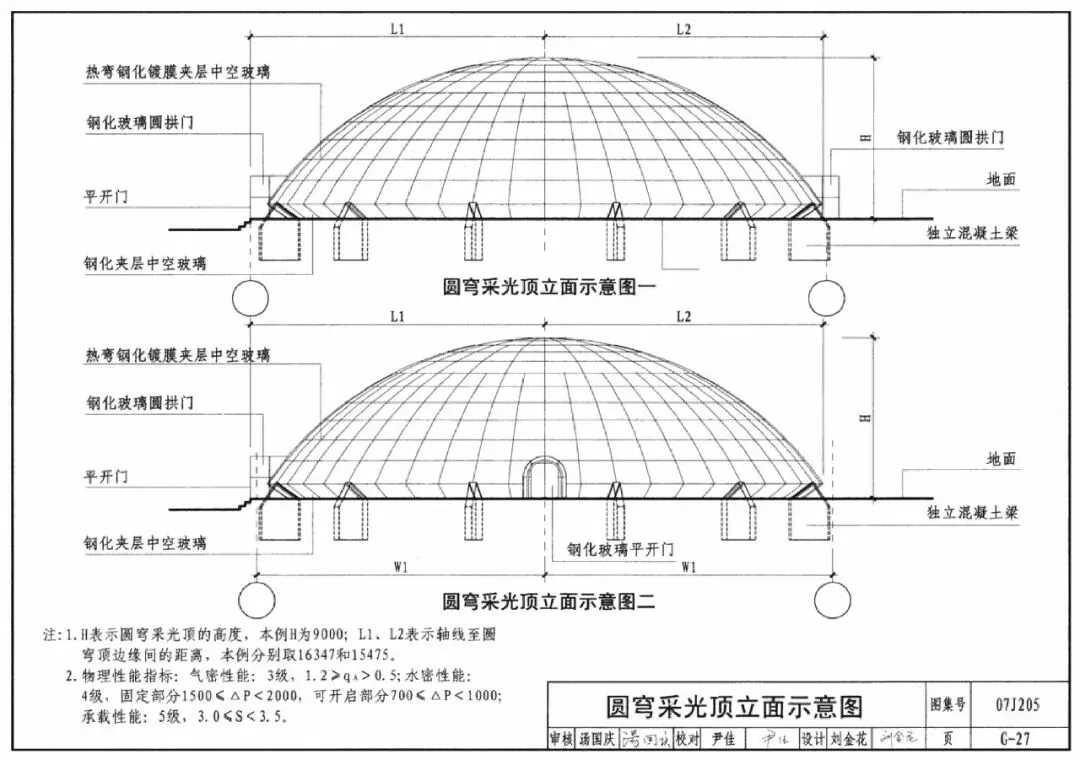

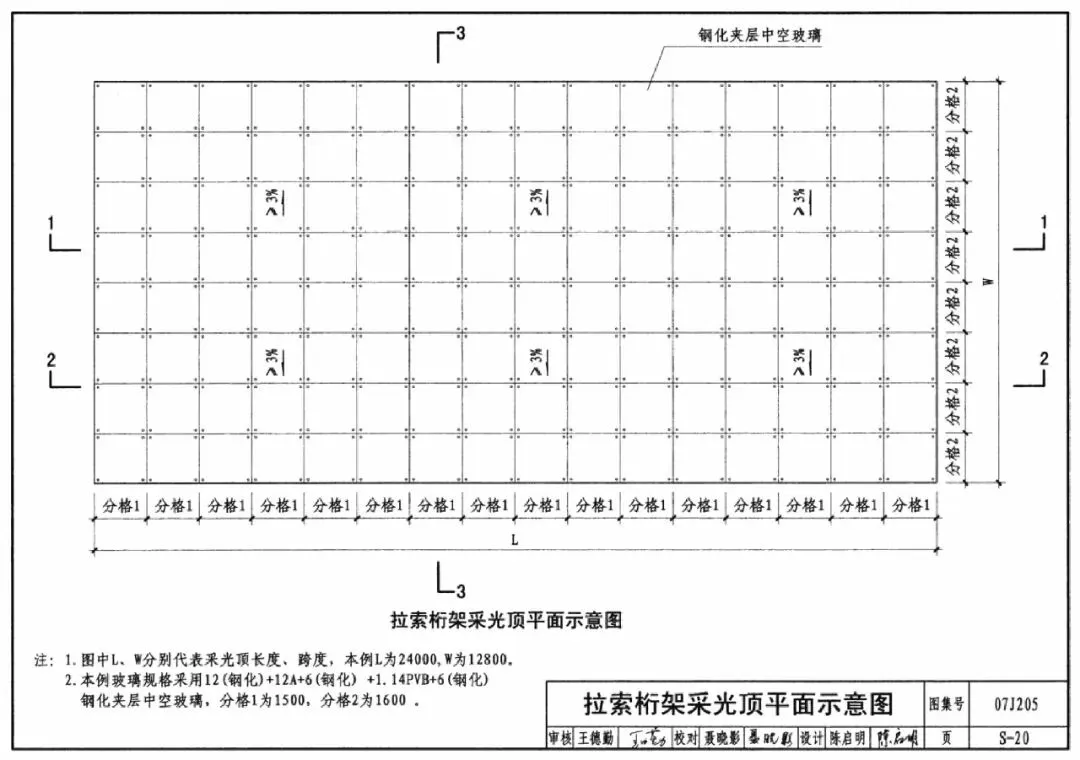

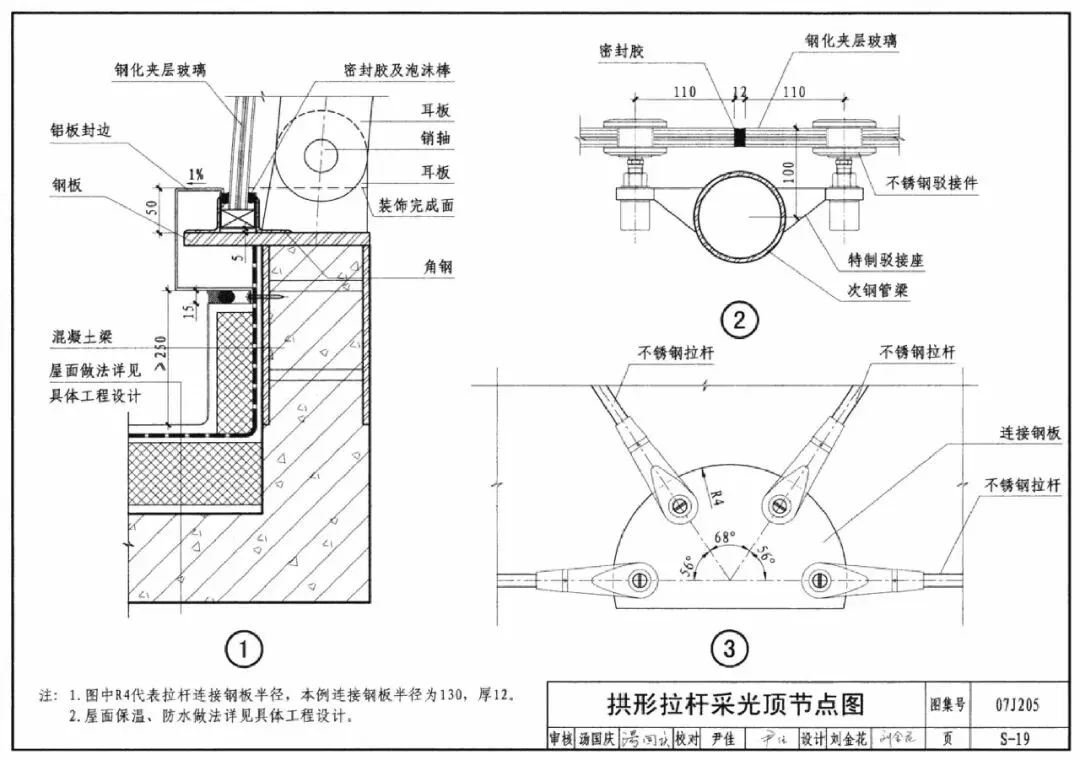

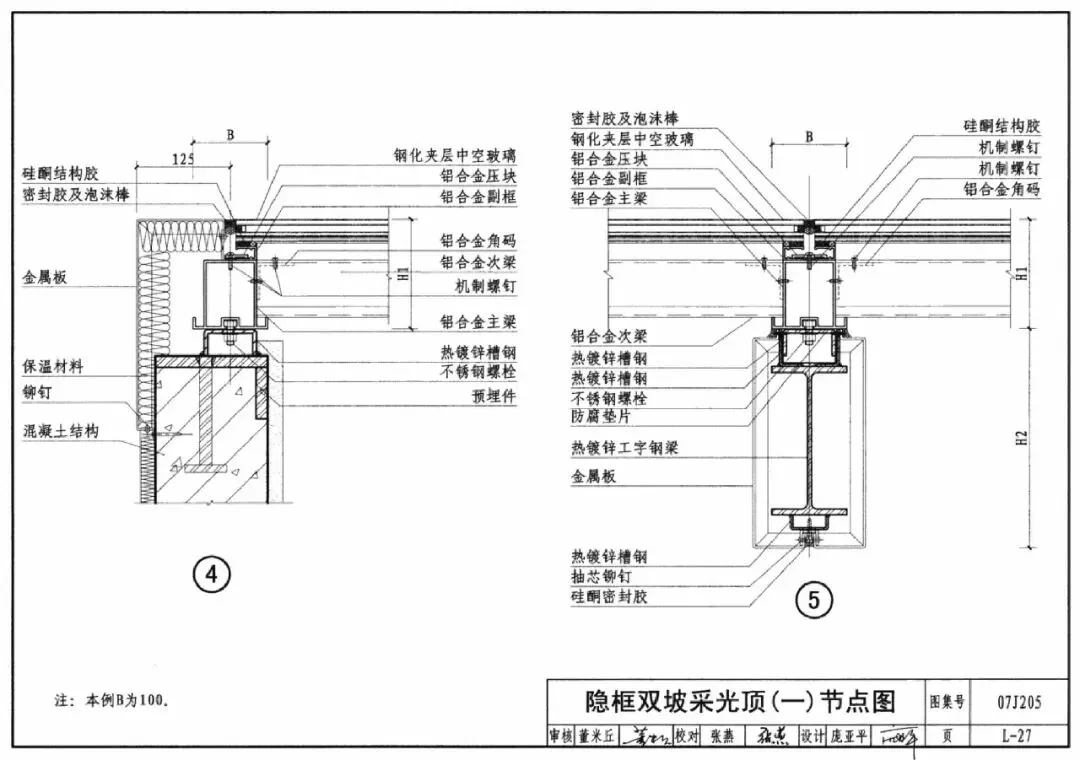

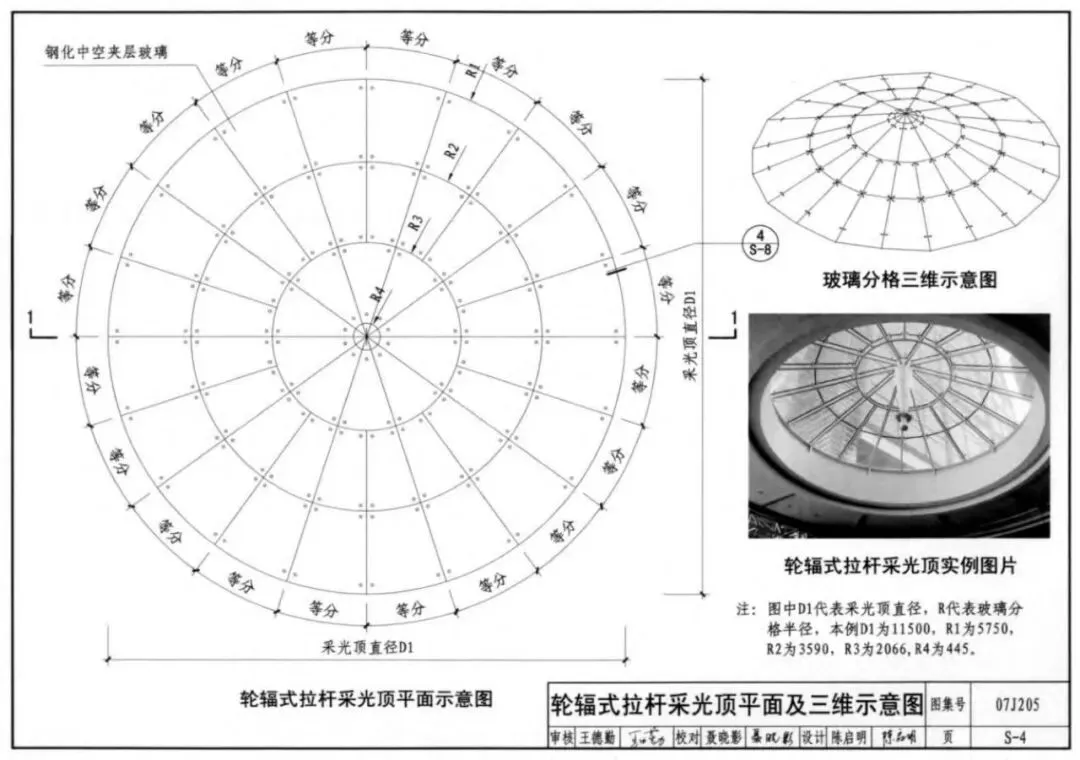

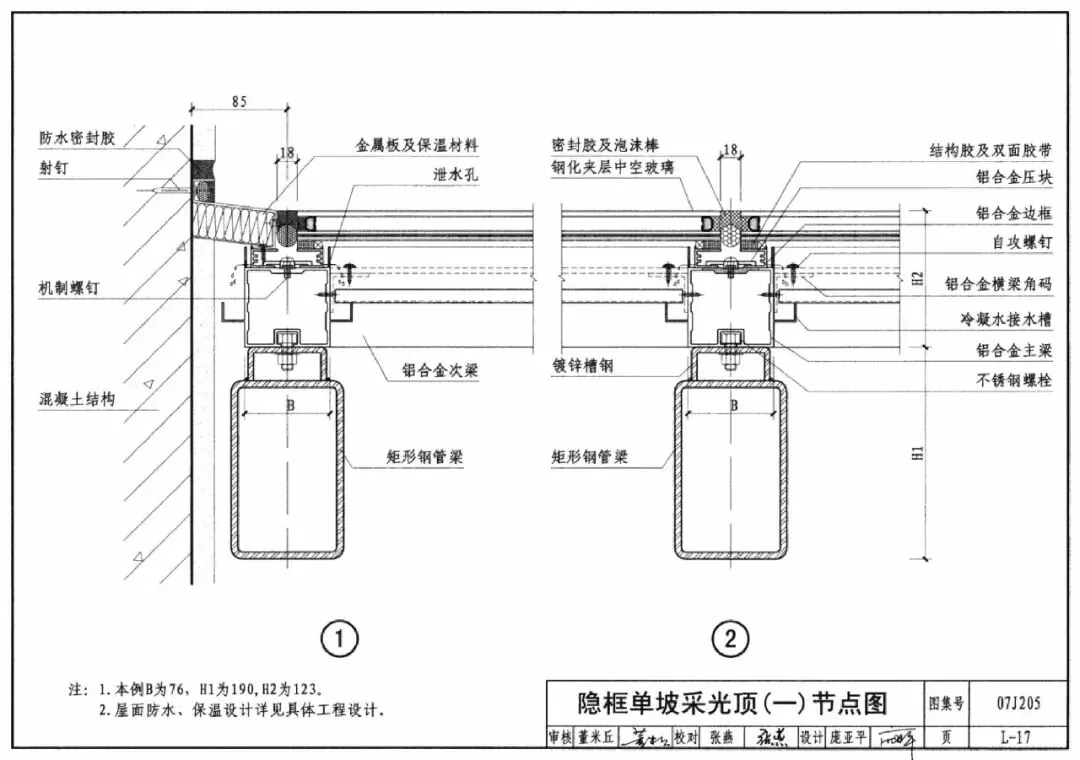

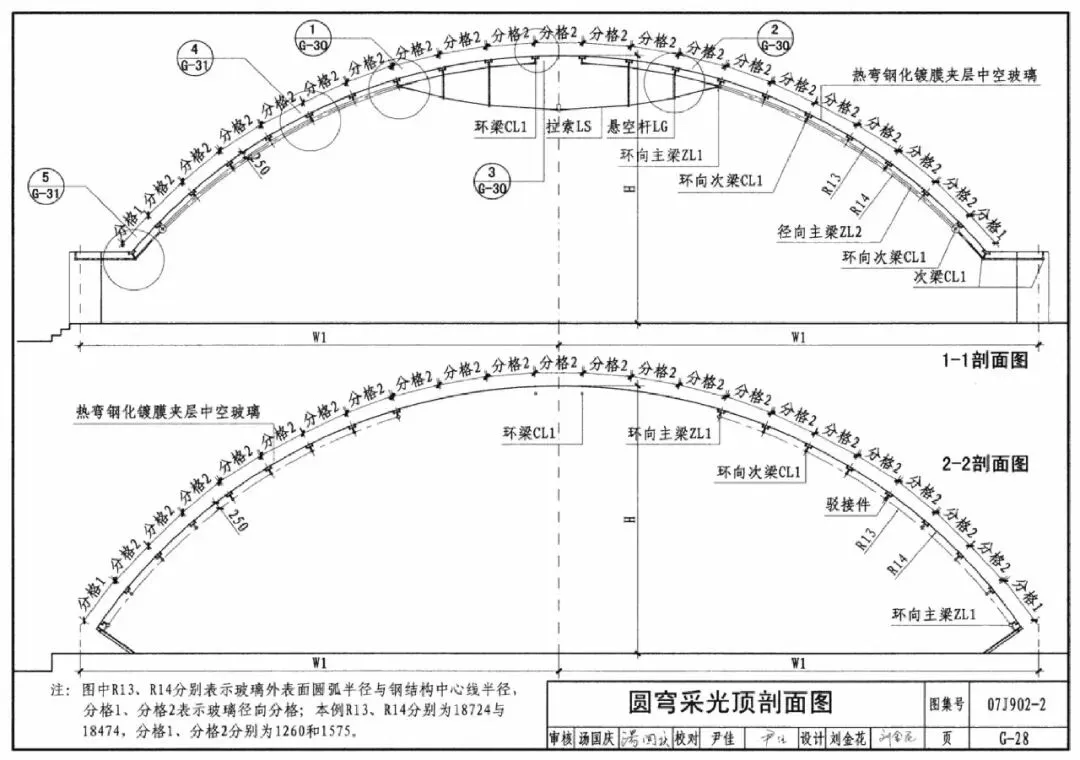

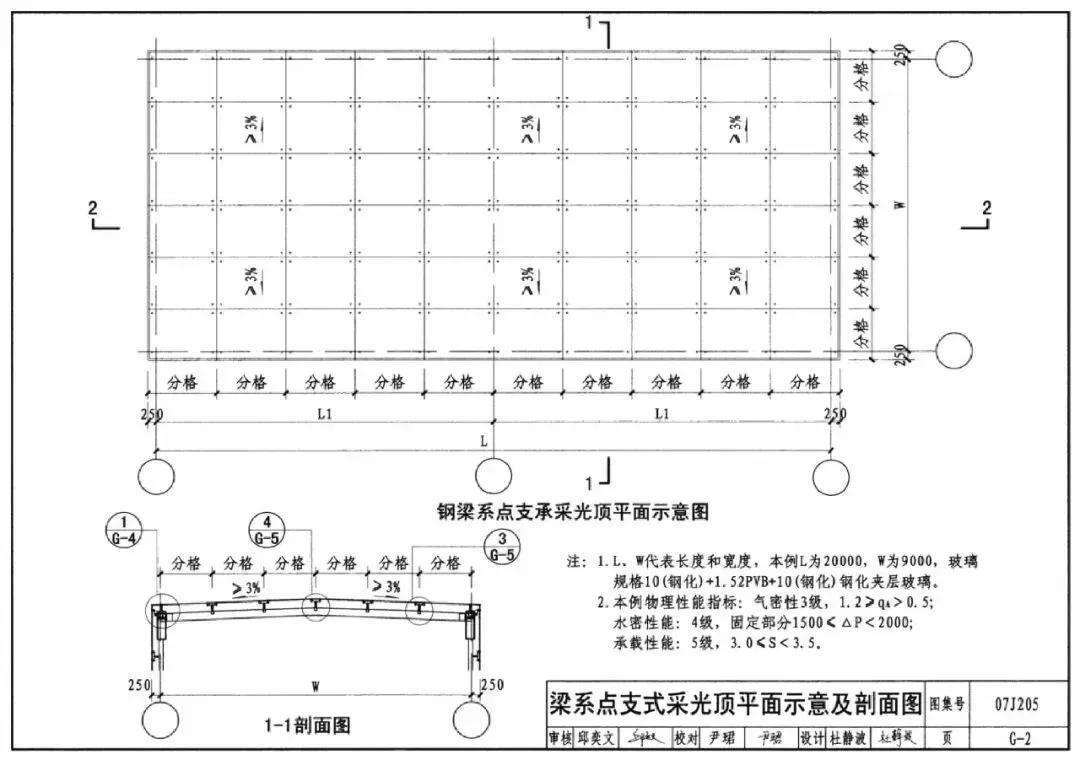

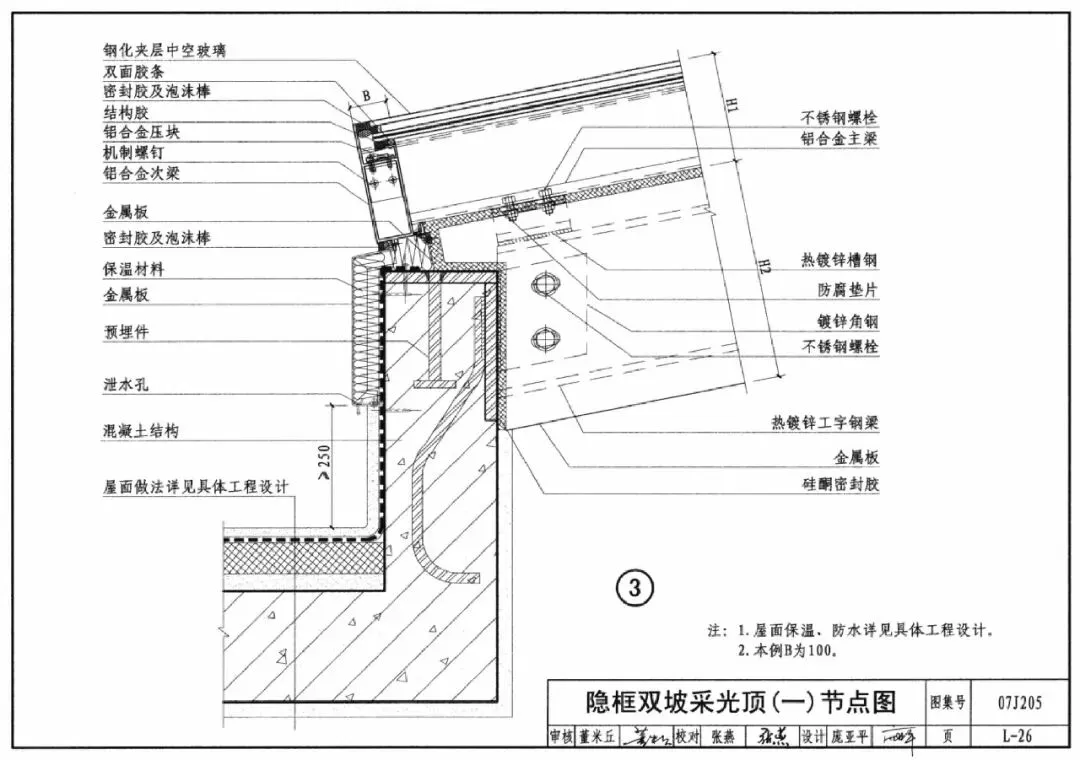

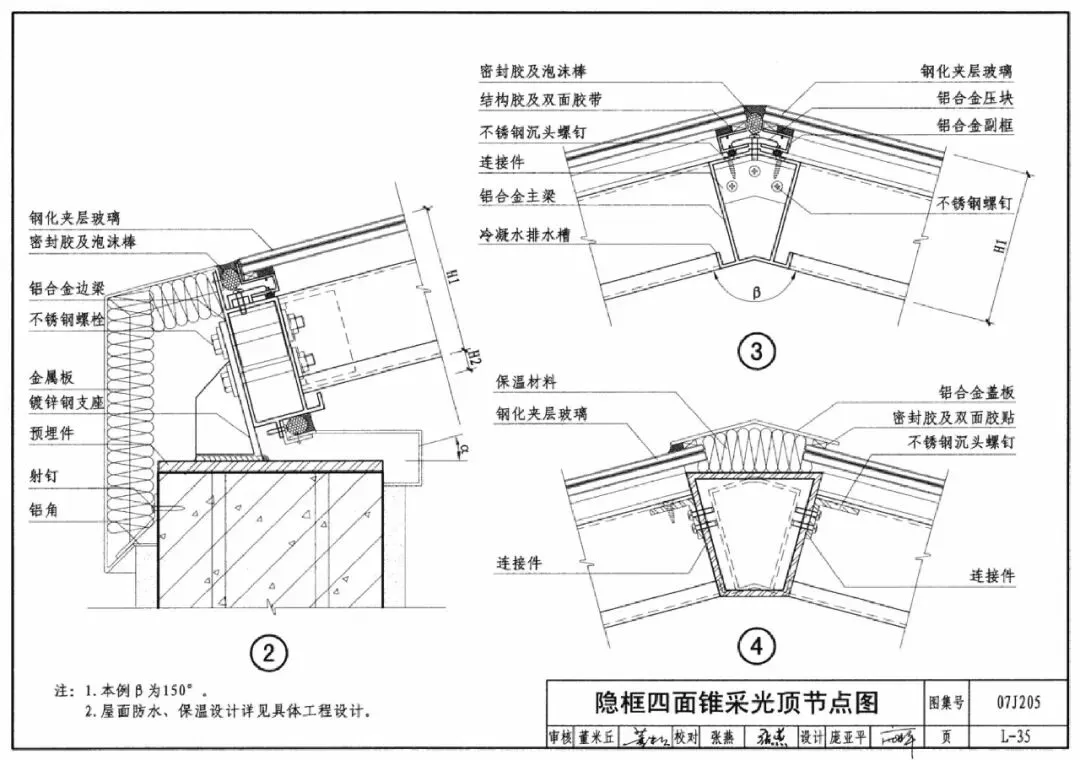

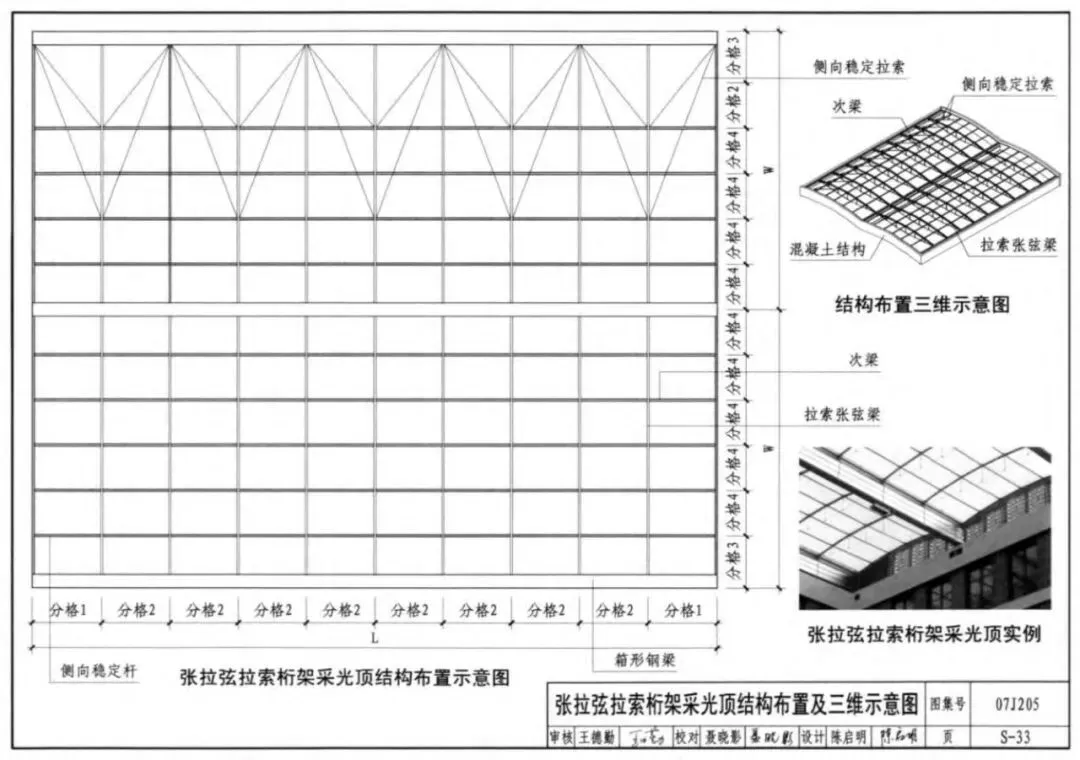

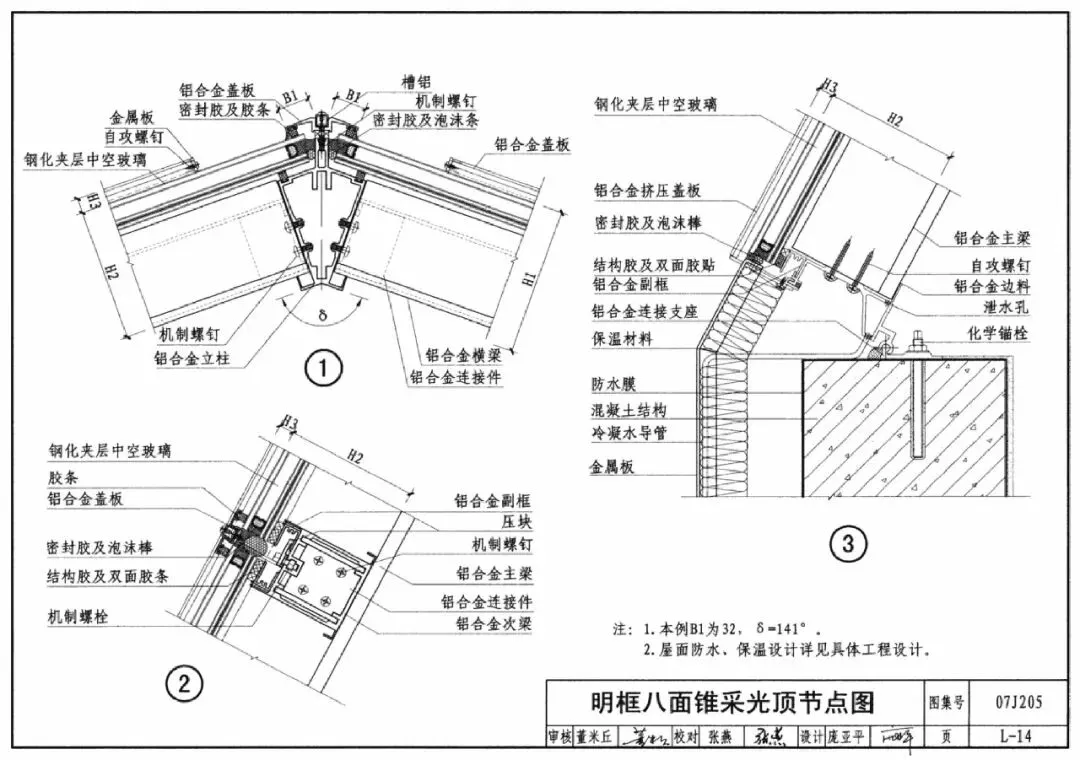

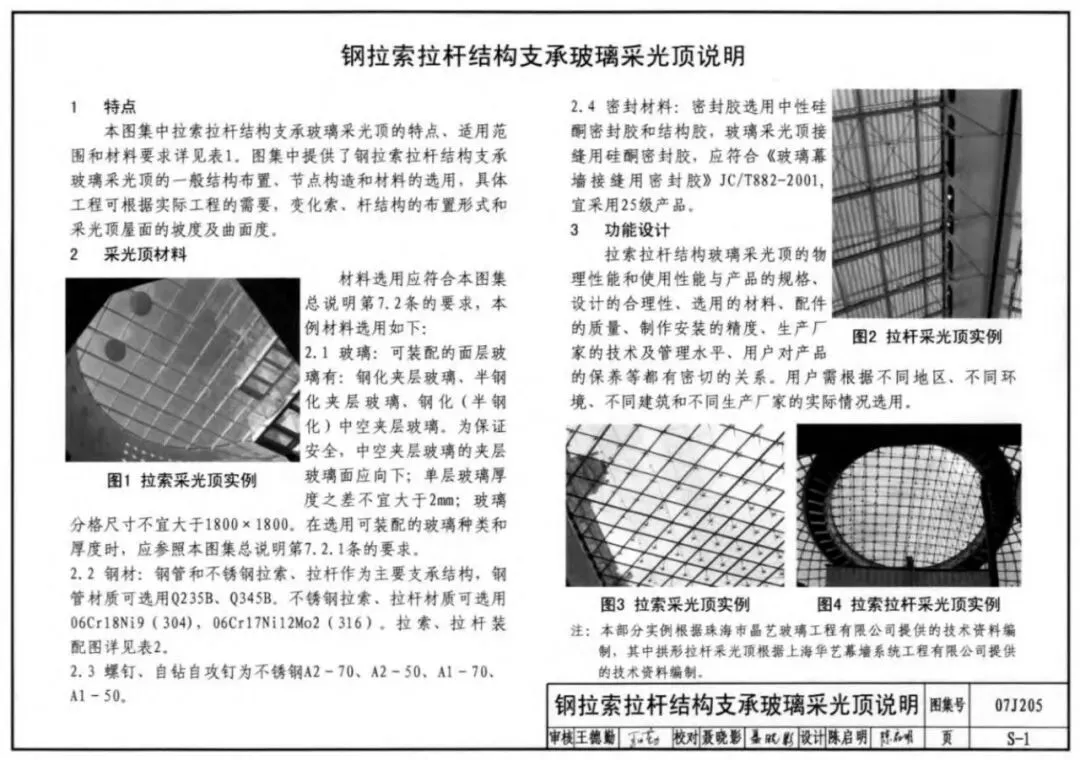

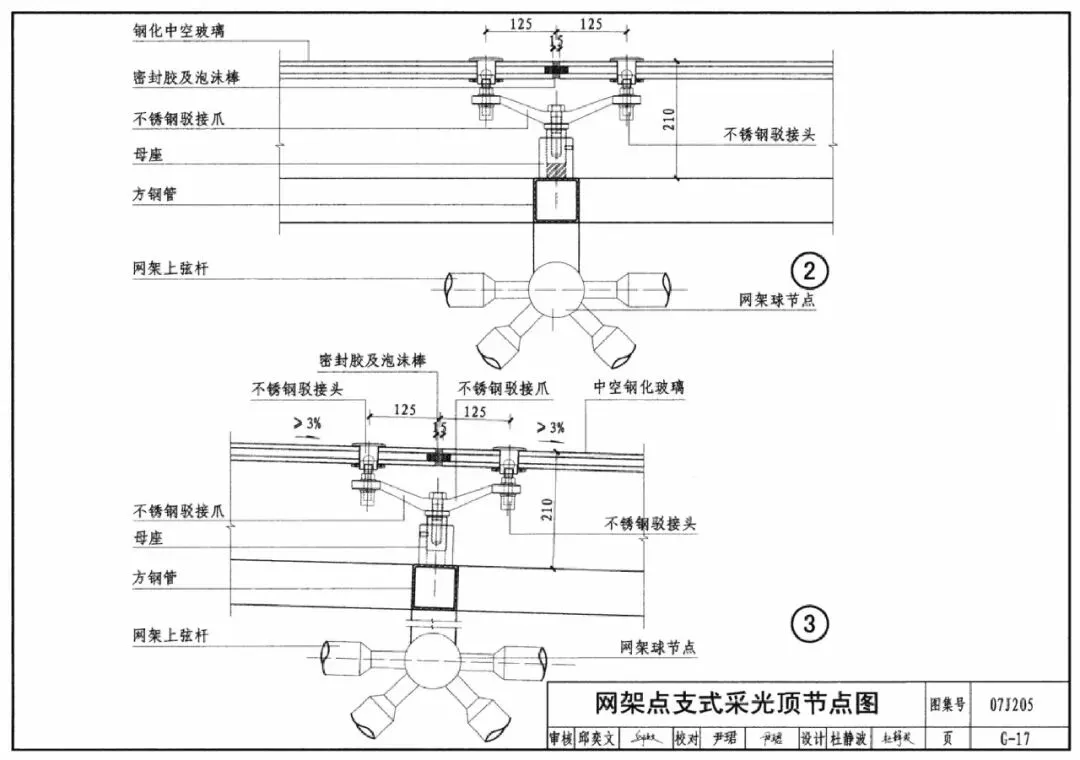

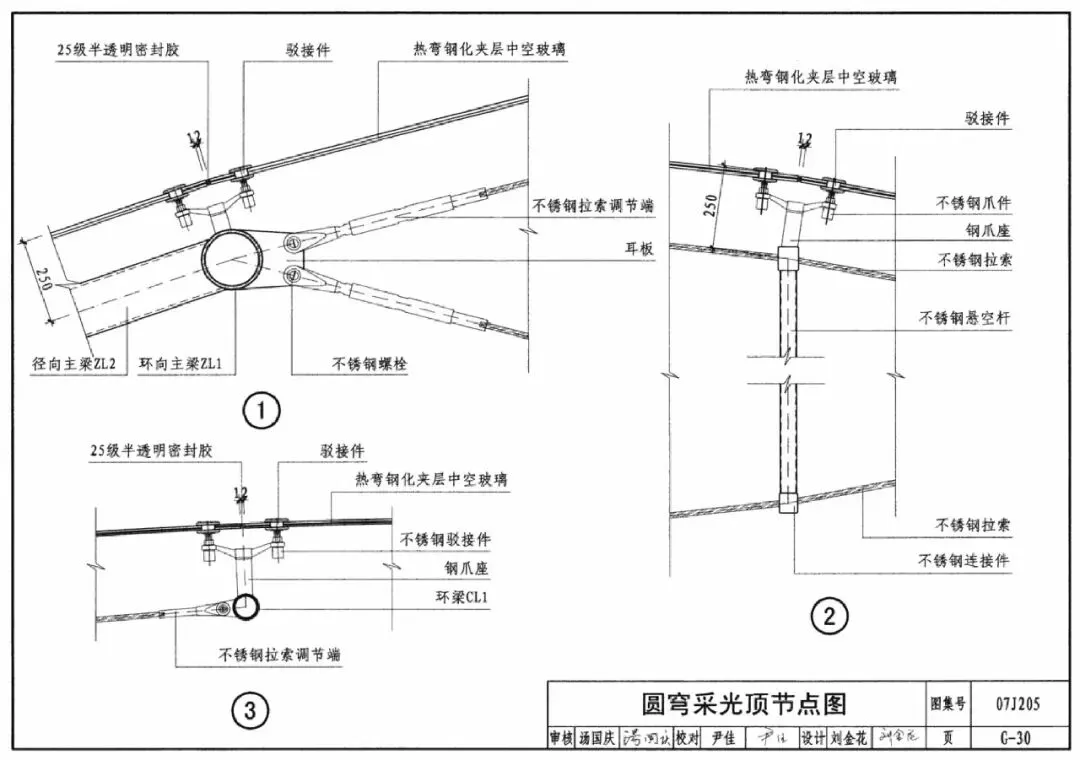

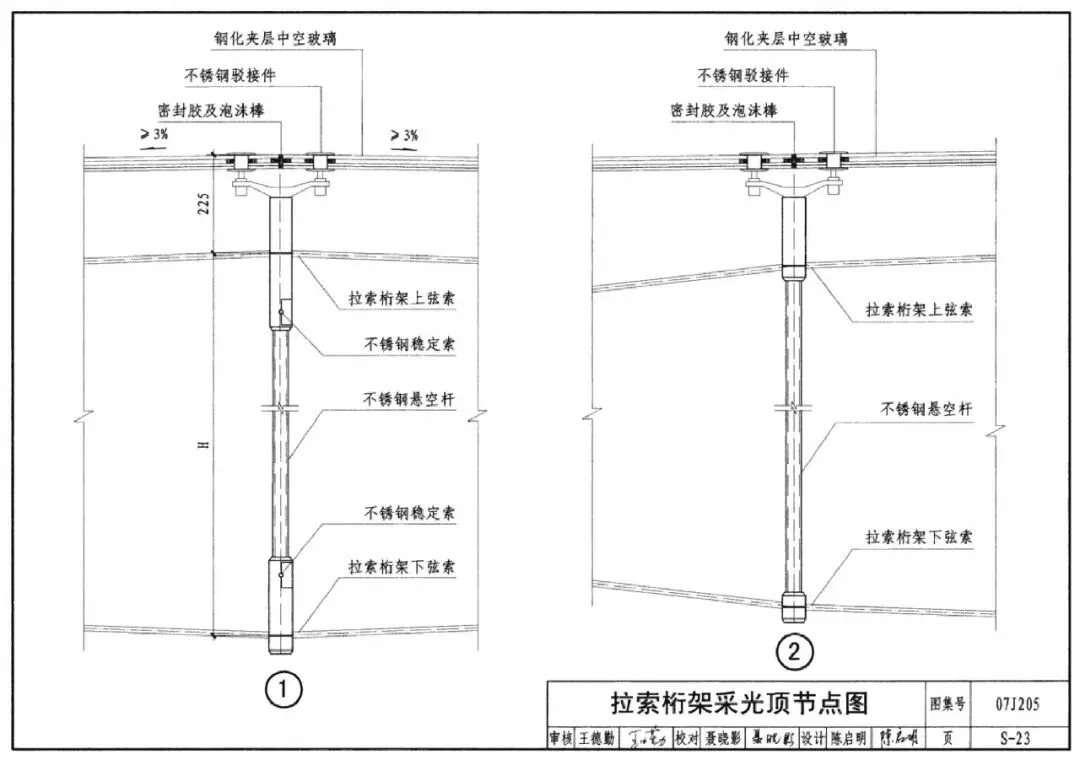

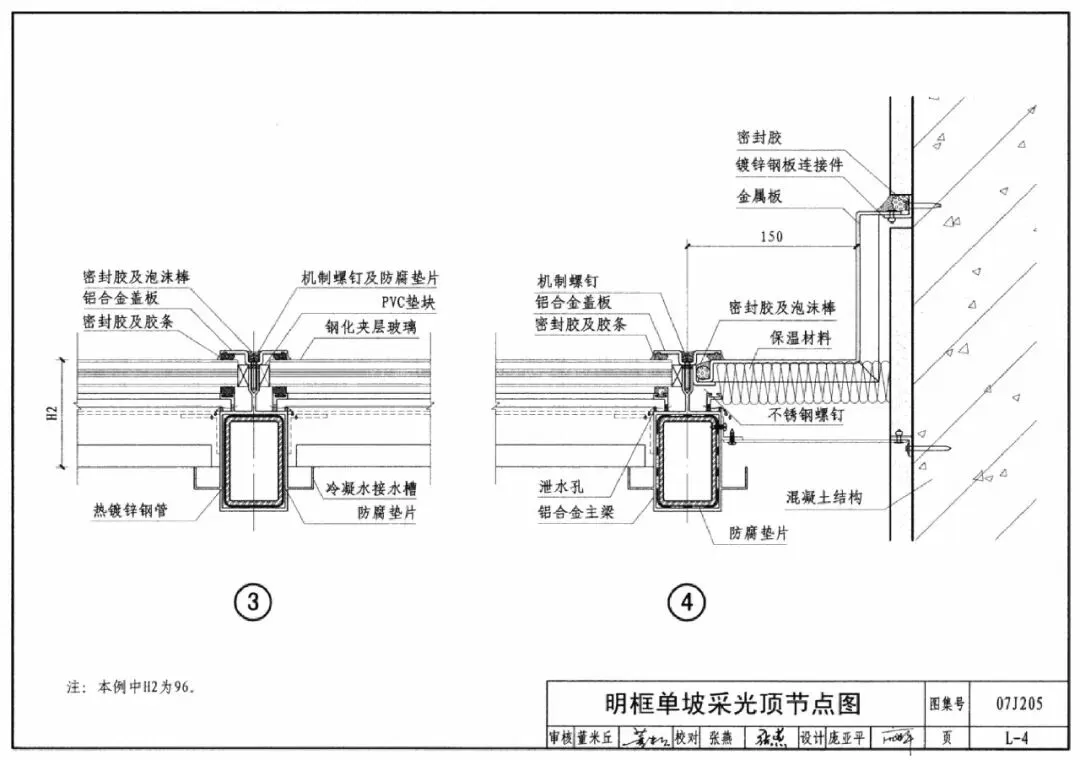

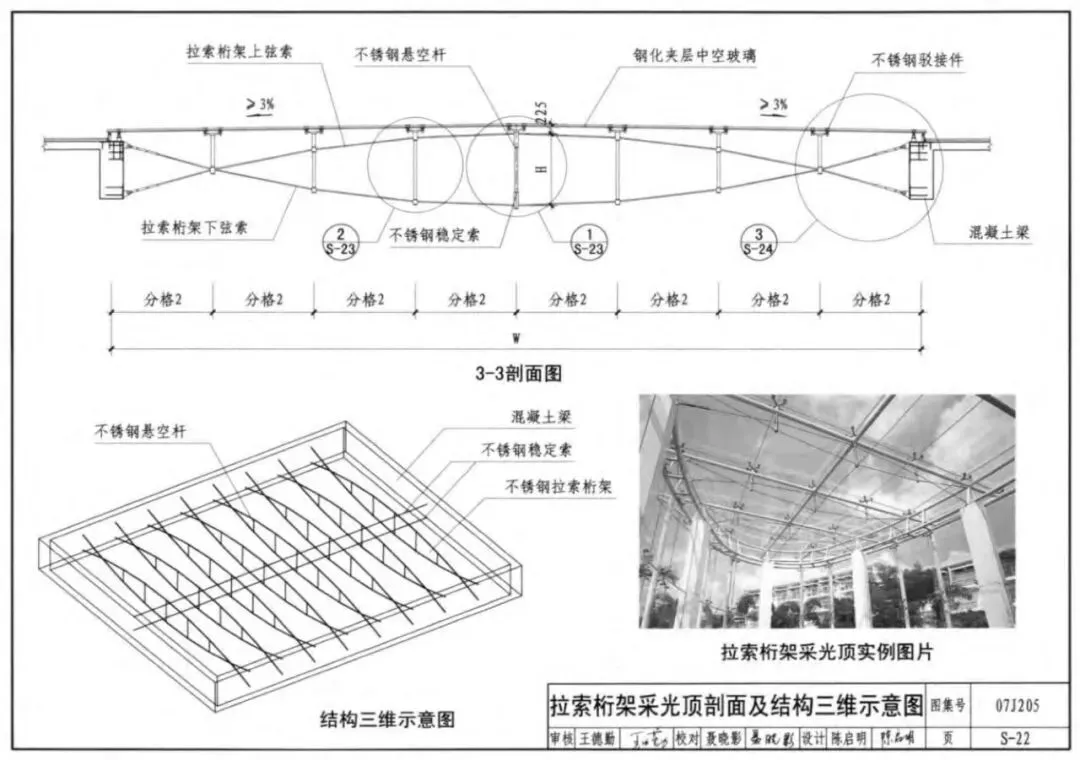

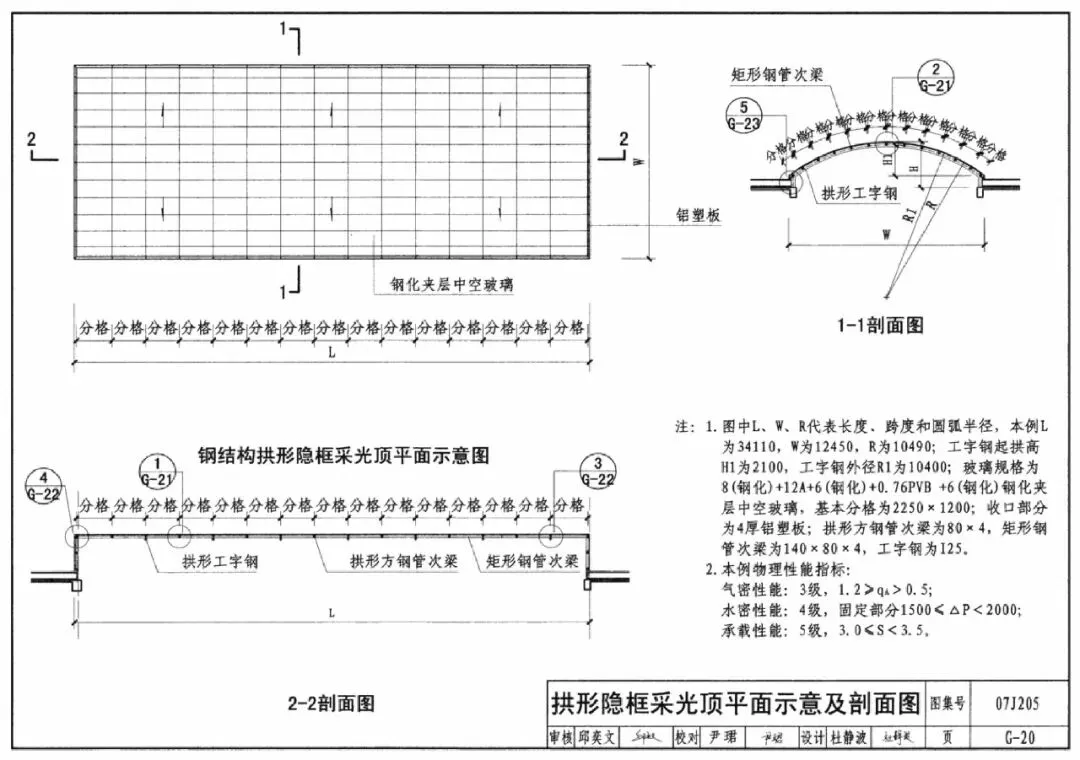

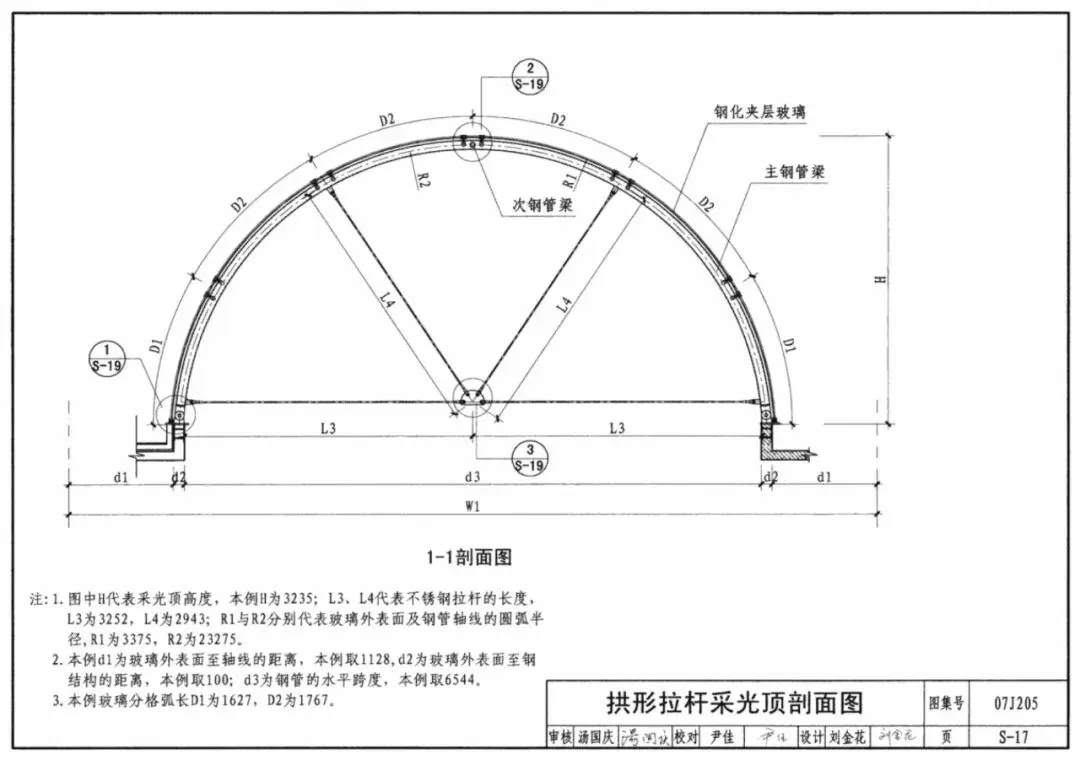

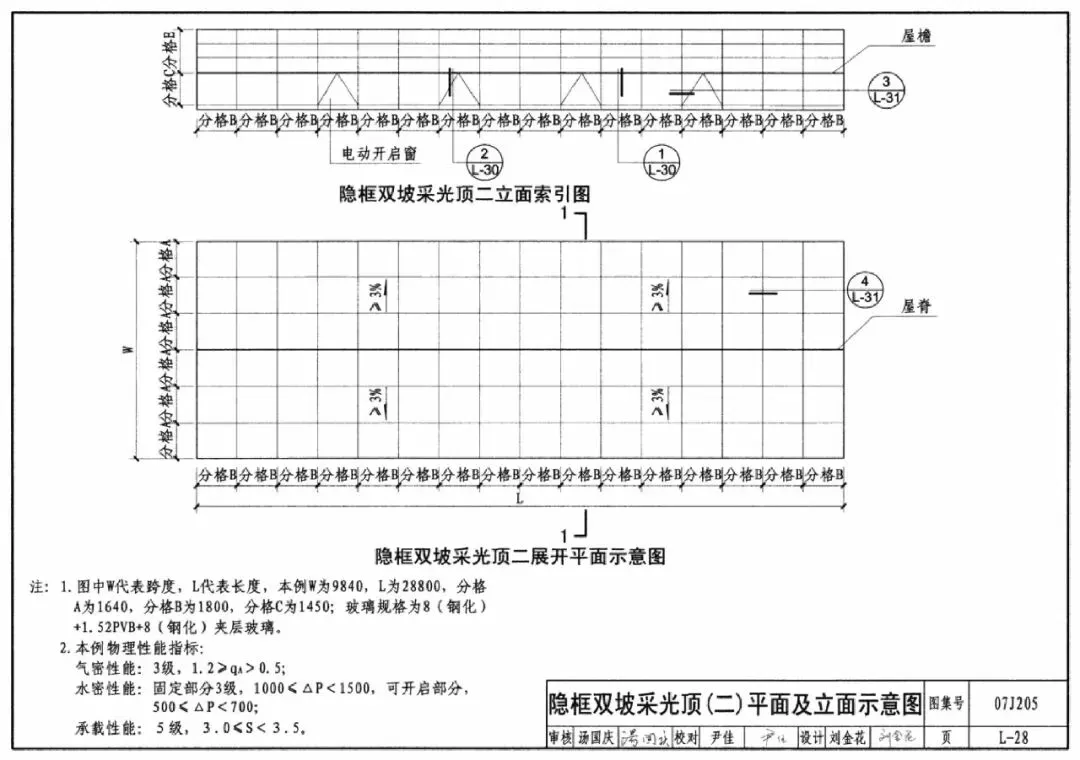

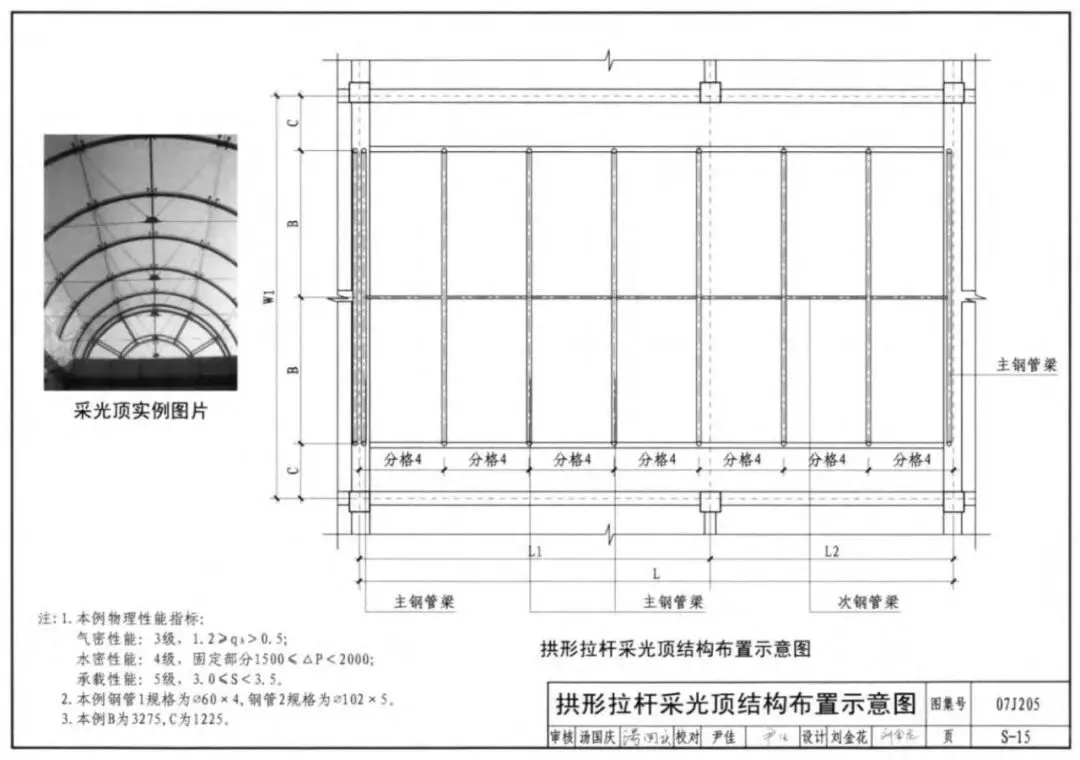

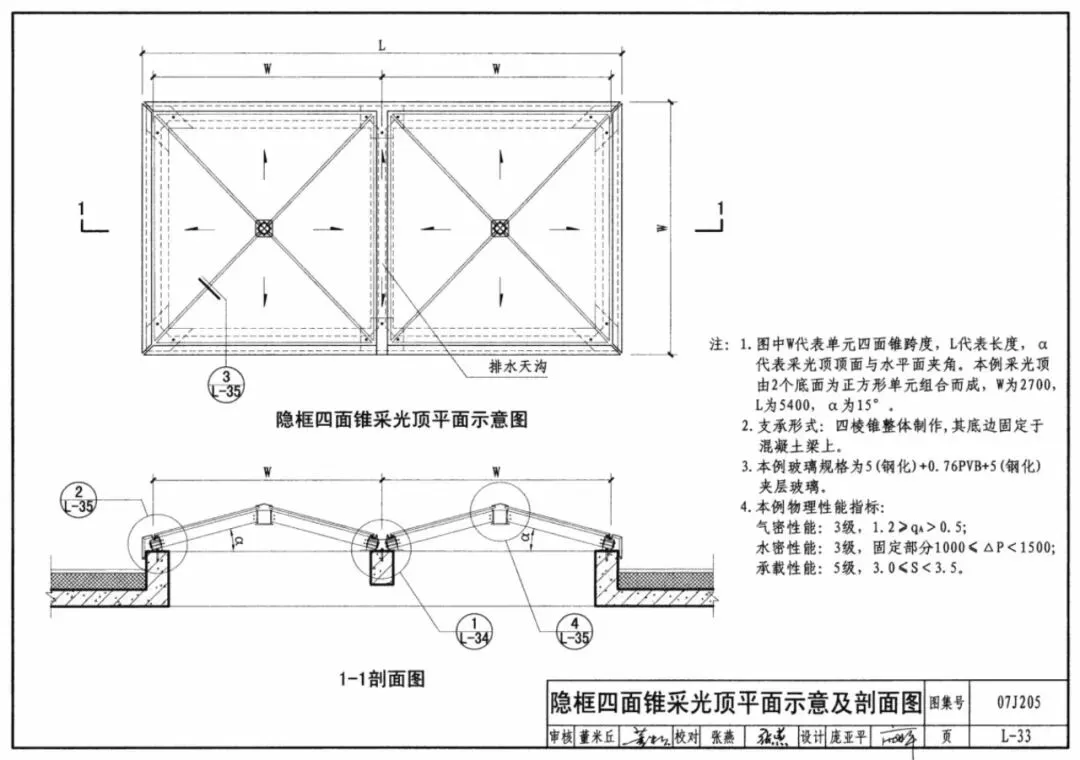

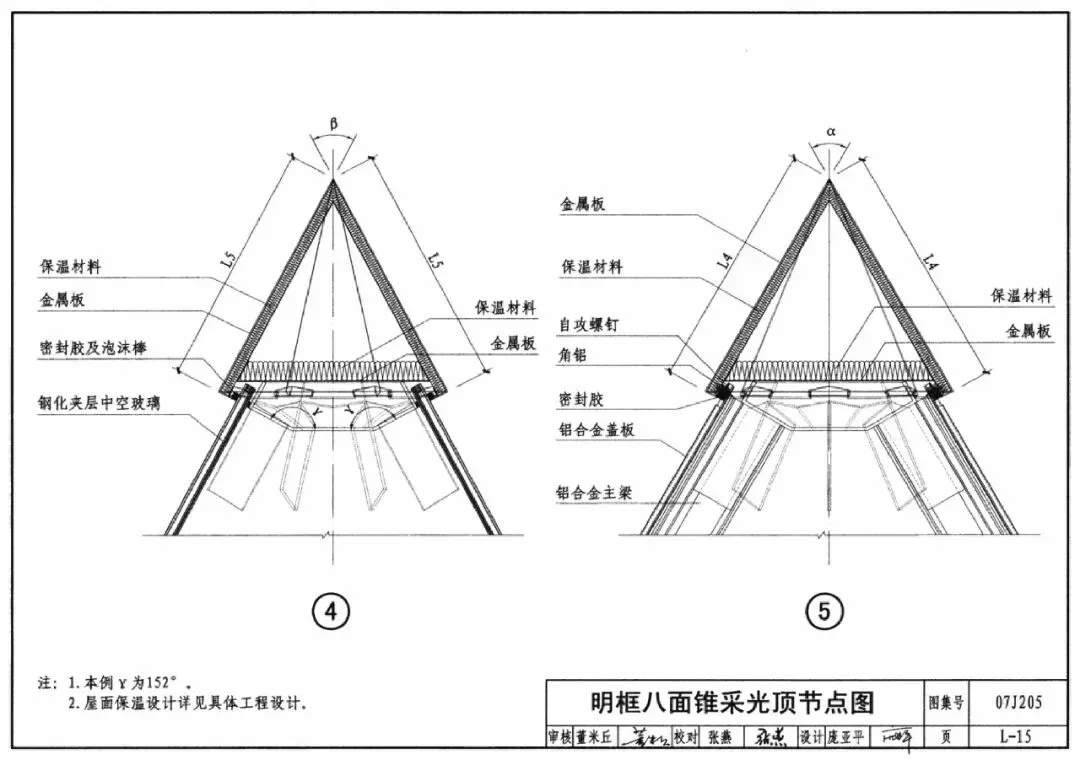

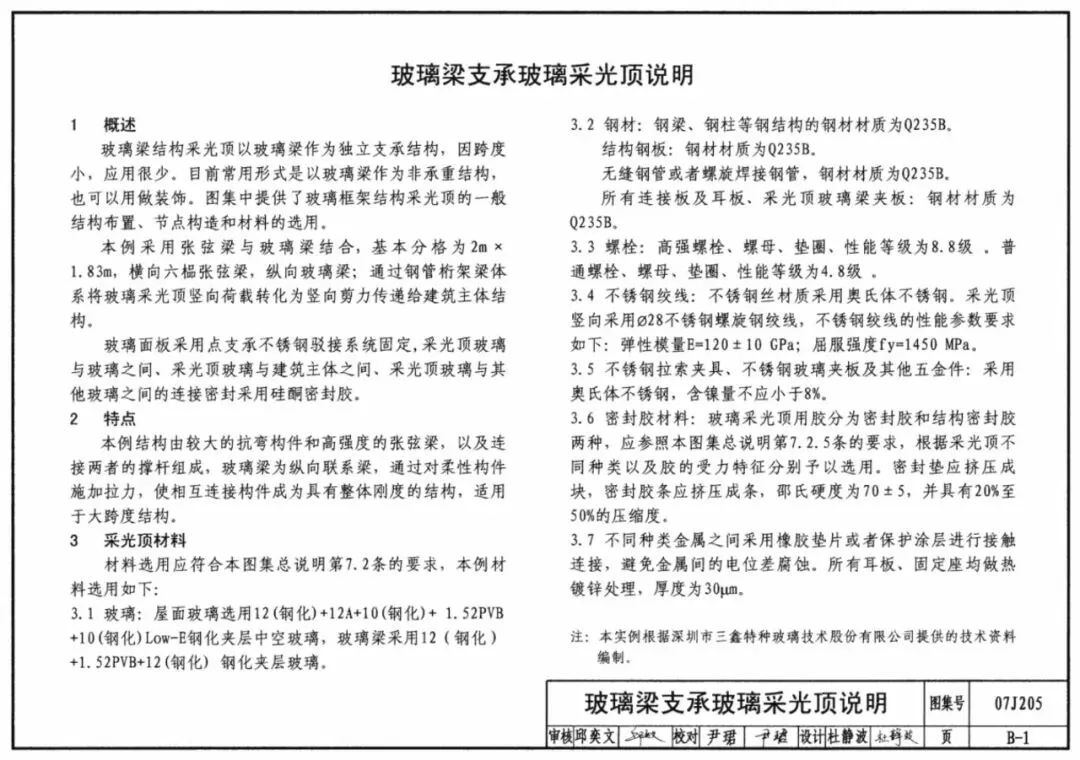

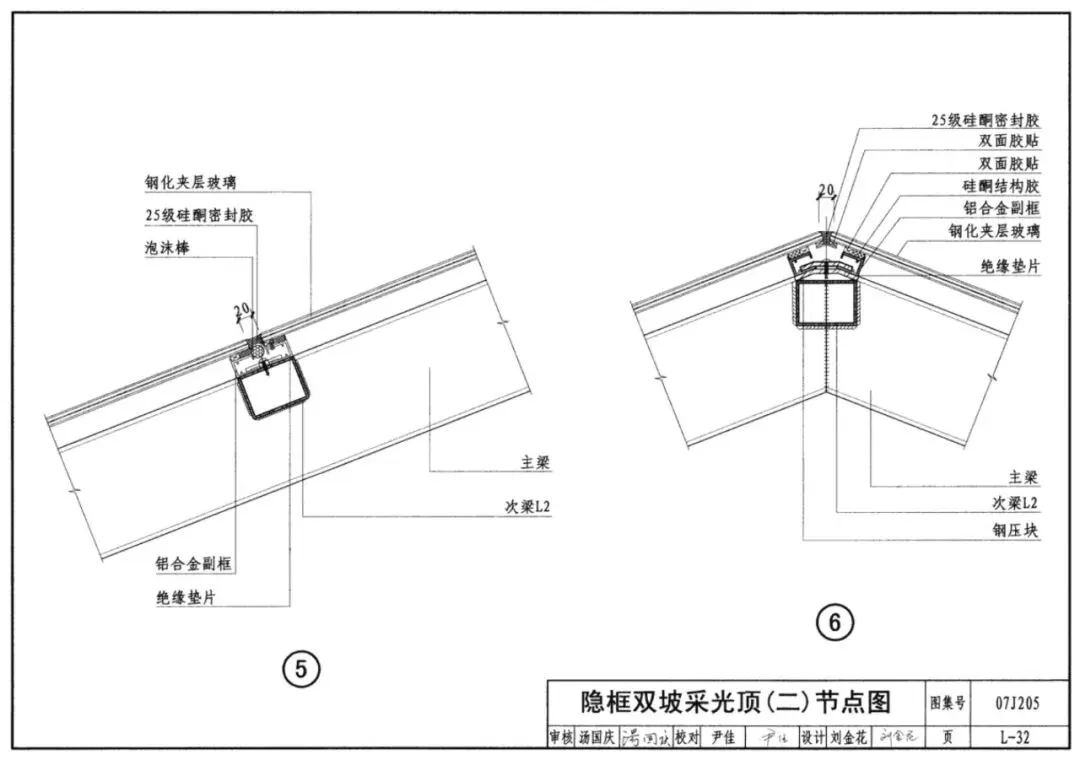

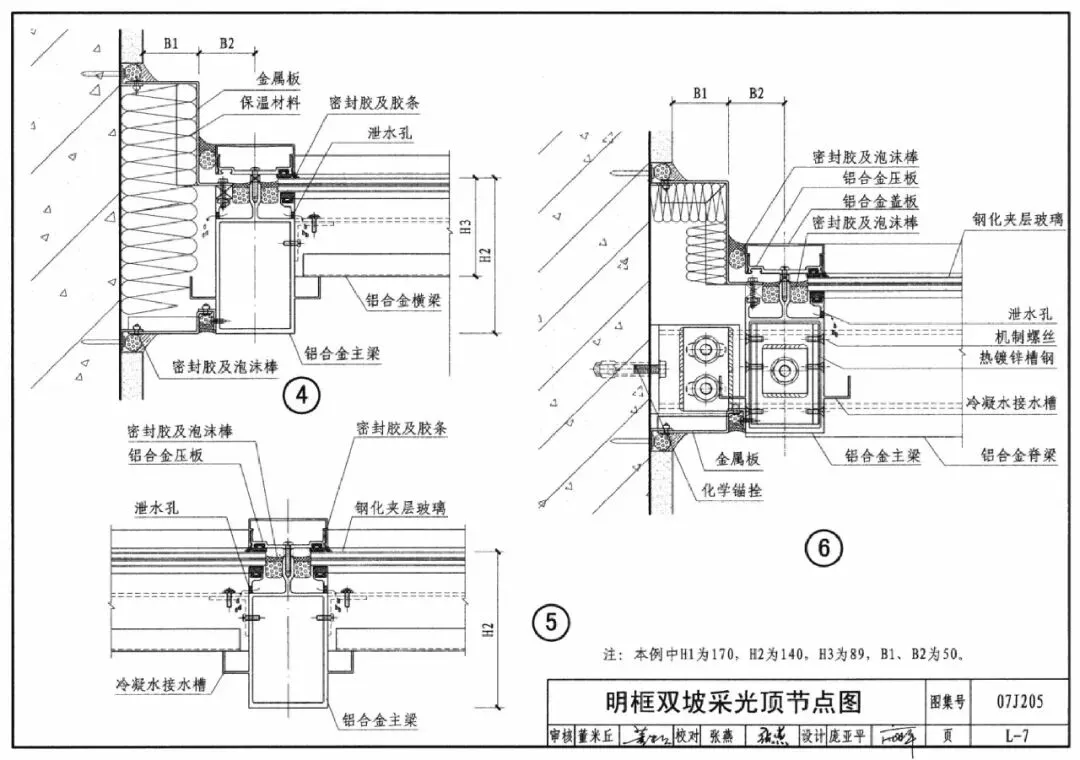

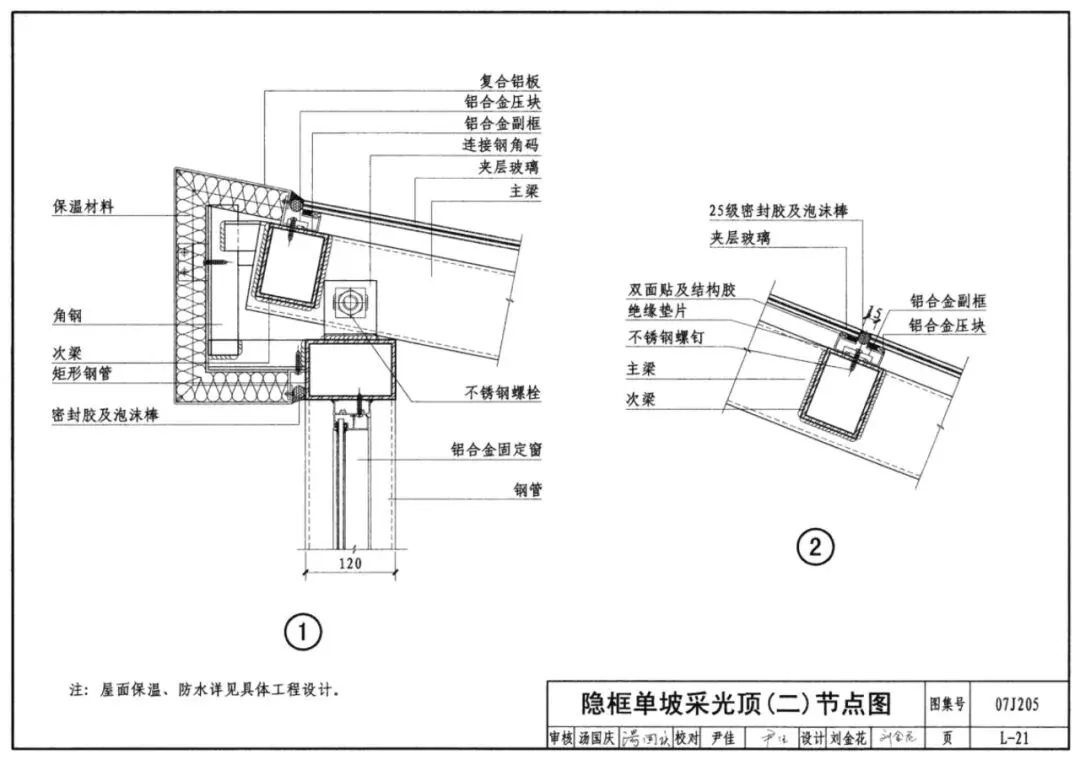

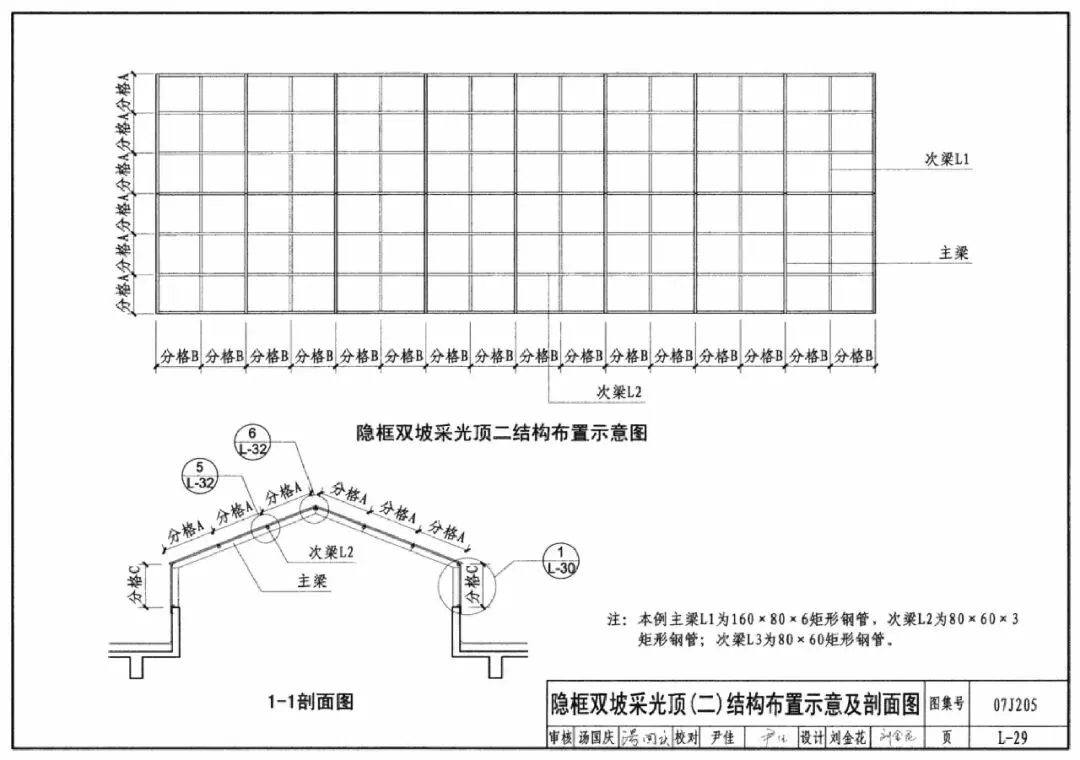

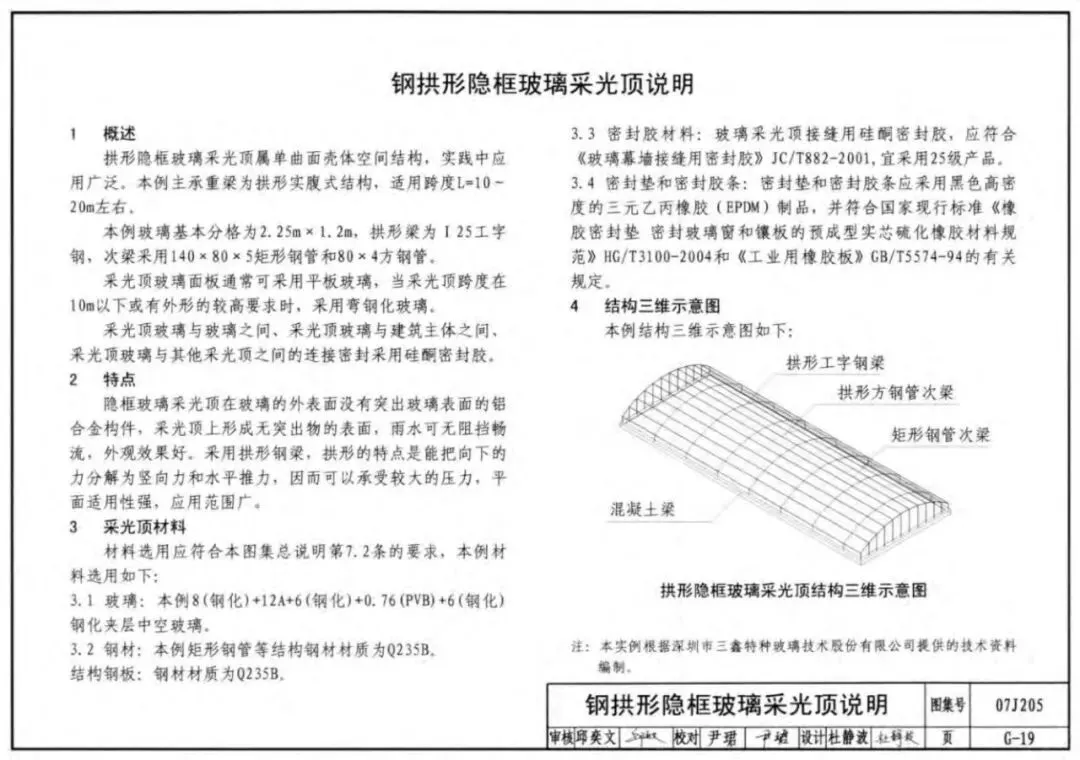

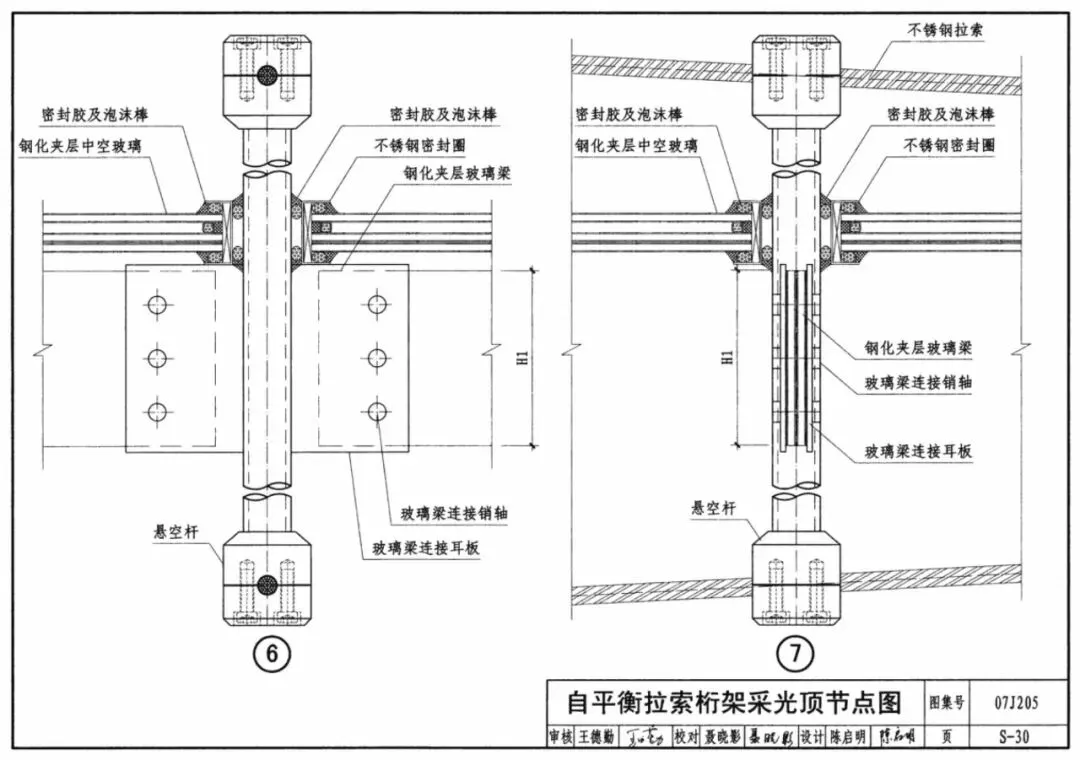

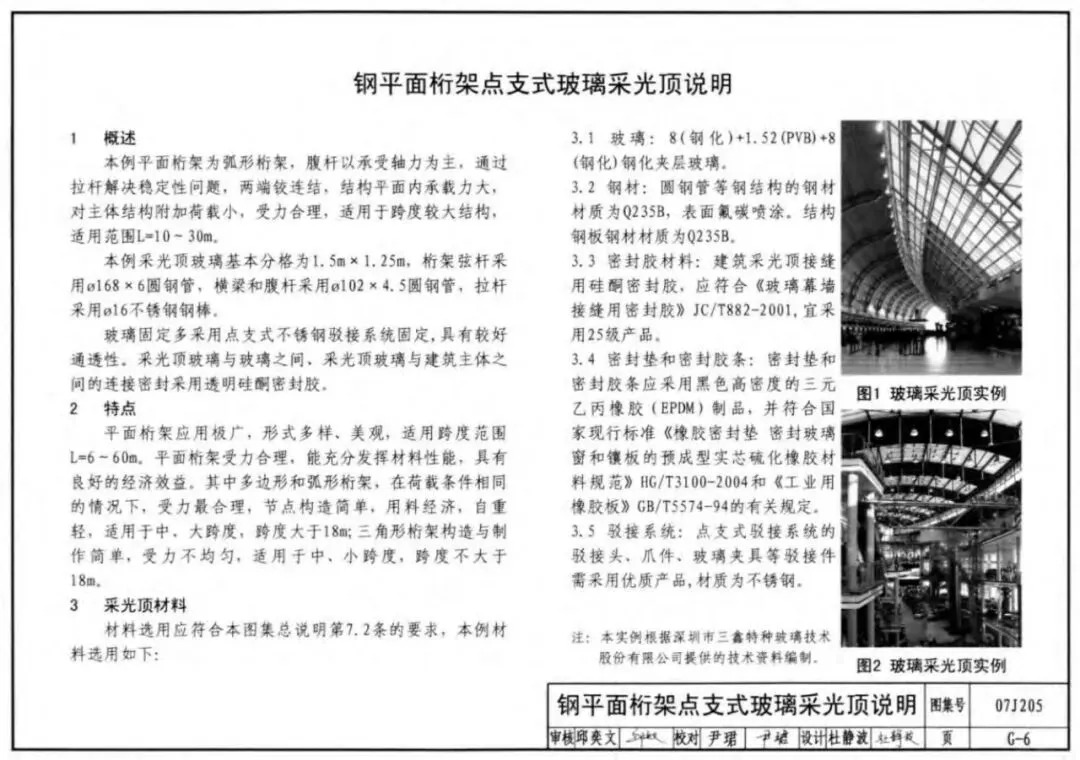

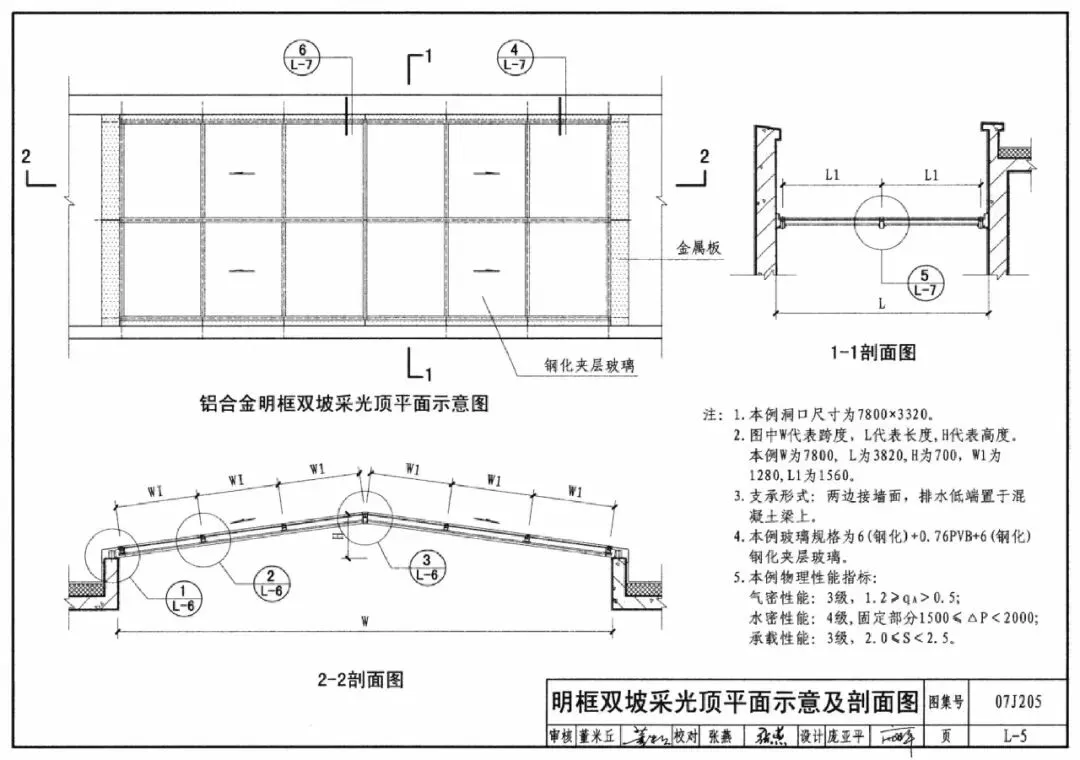

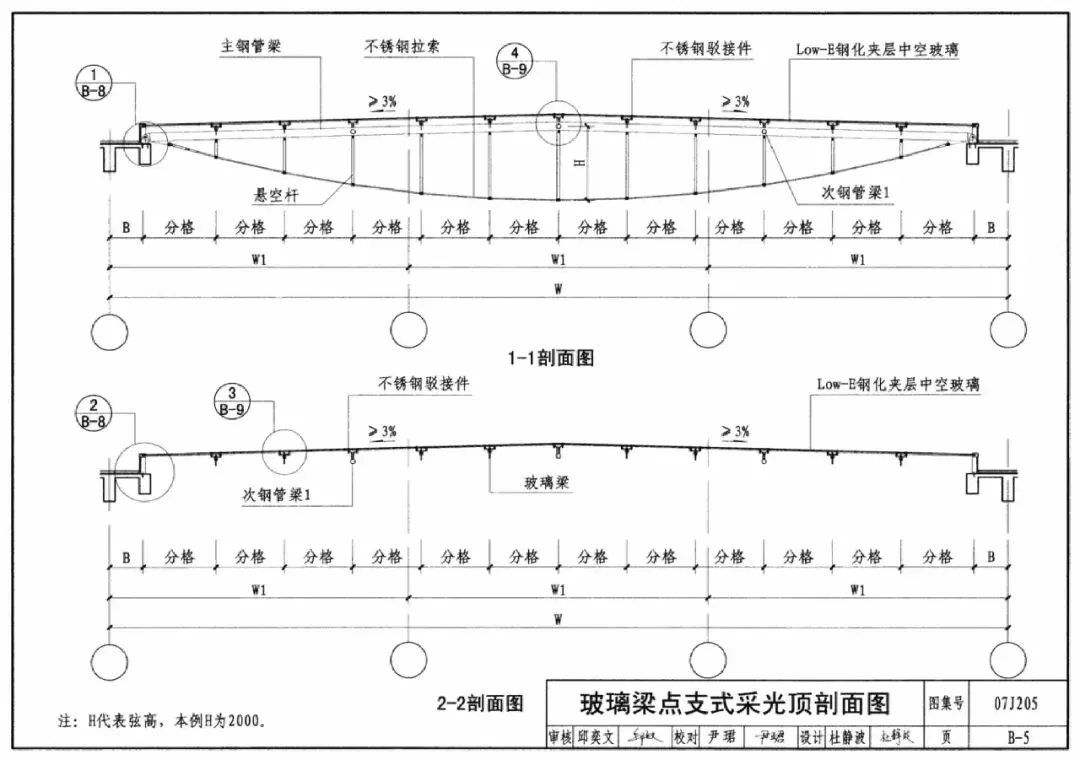

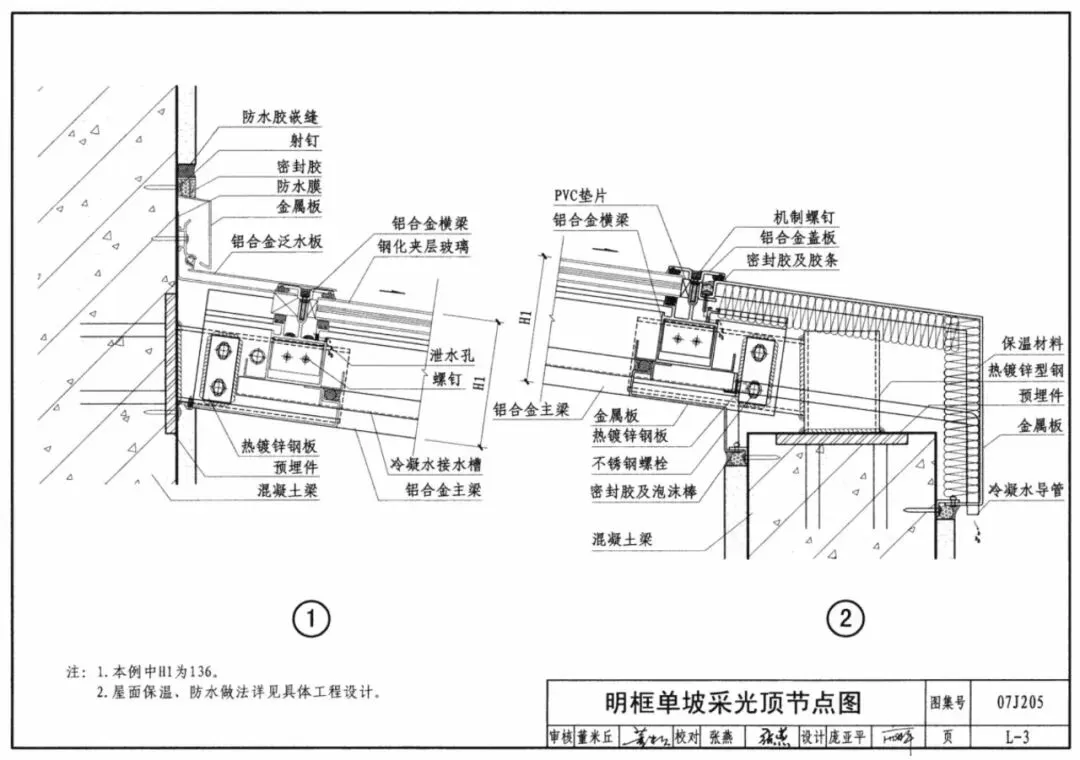

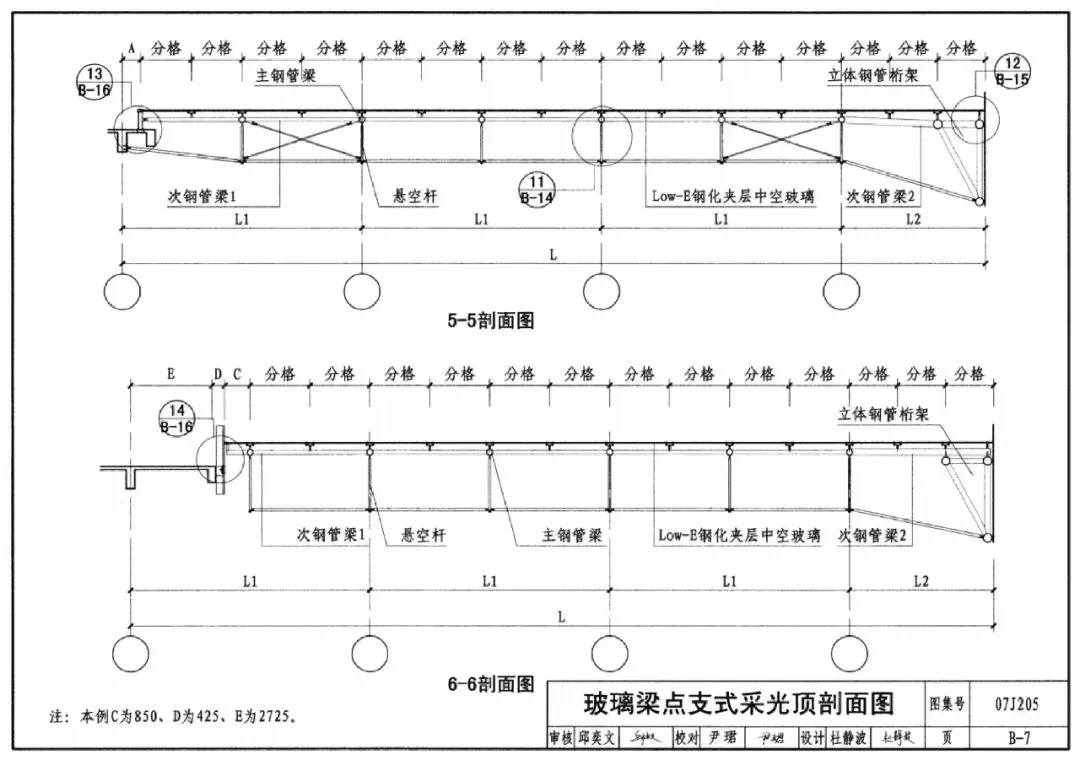

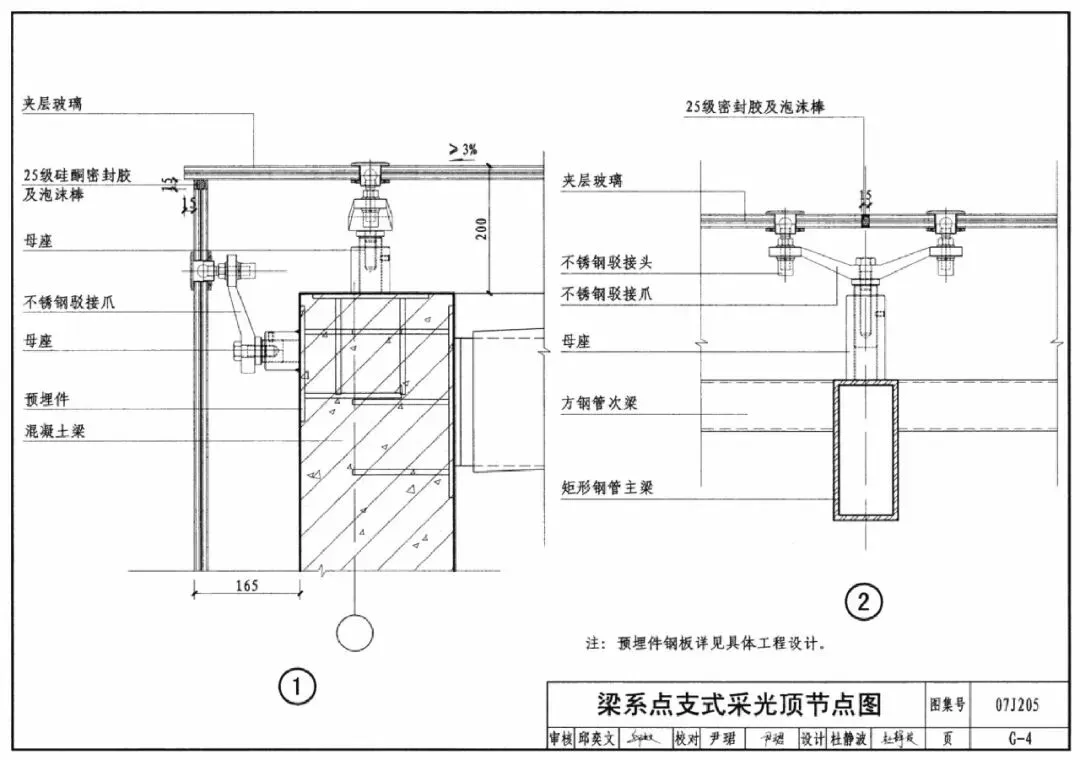

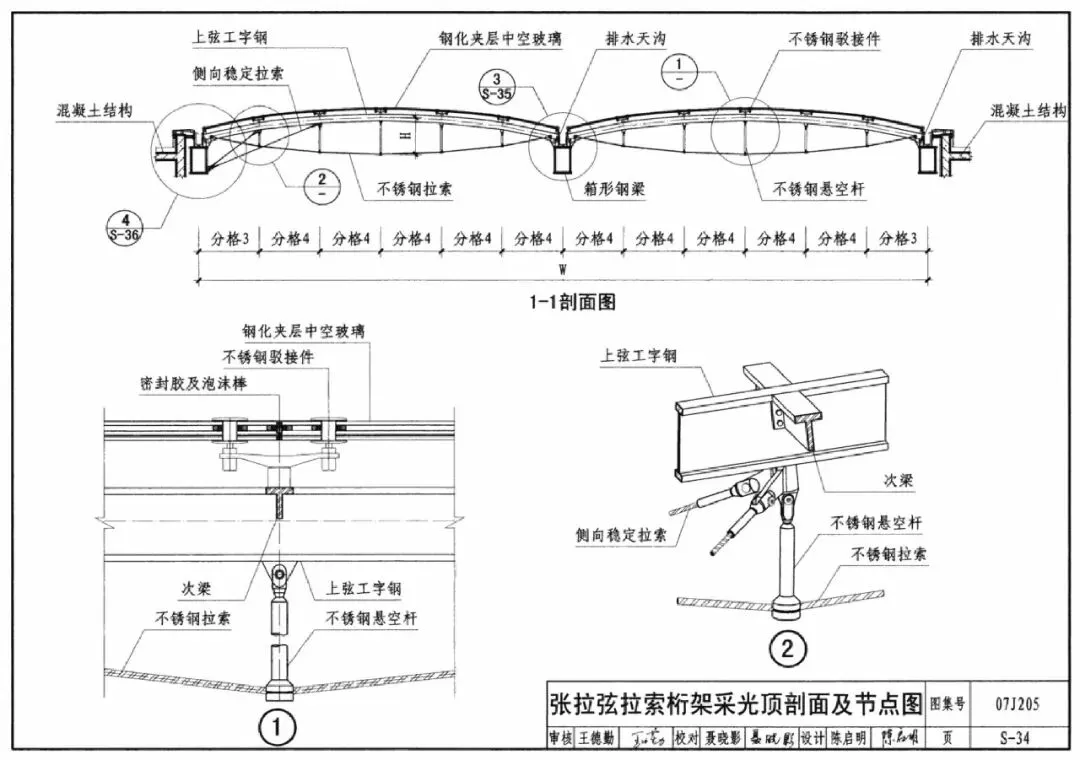

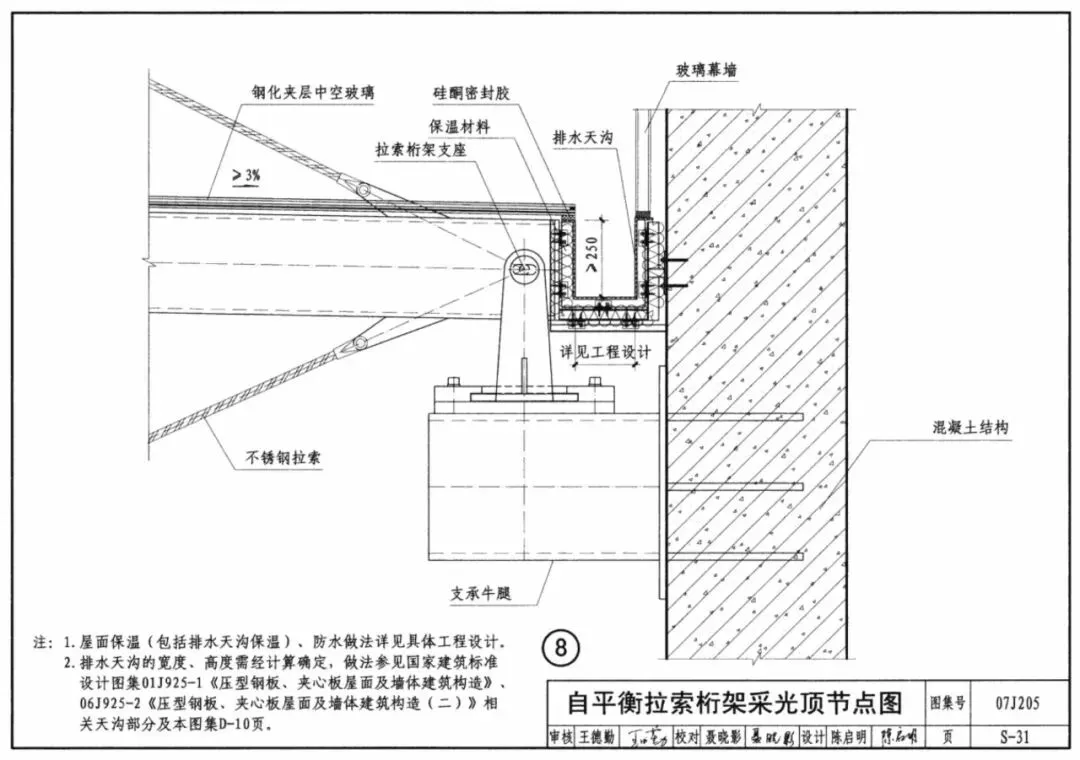

　　图集按支承结构分类，提供常用的、多种形式玻璃采光顶的建筑构造与技术要求，共分四大类：钢结构支承玻璃采光顶，含钢梁系点支式、钢平面桁架点支式、网架点支式、钢拱形隐框玻璃采光顶及点支式钢圆穹；钢拉索拉杆结构支承玻璃采光顶，含拉索拉杆、轮辐式拉杆、轮辐式拉索、拱形拉杆、拉索桁架、自平衡拉索桁架、张拉弦拉索桁架等；铝合金结构支承玻璃采光顶，含明框与隐框的单坡、双坡、四面锥、八面锥及圆穹等形式；玻璃梁结构支承玻璃采光顶。各部分均给出平面示意、剖面、结构布置及节点详图。

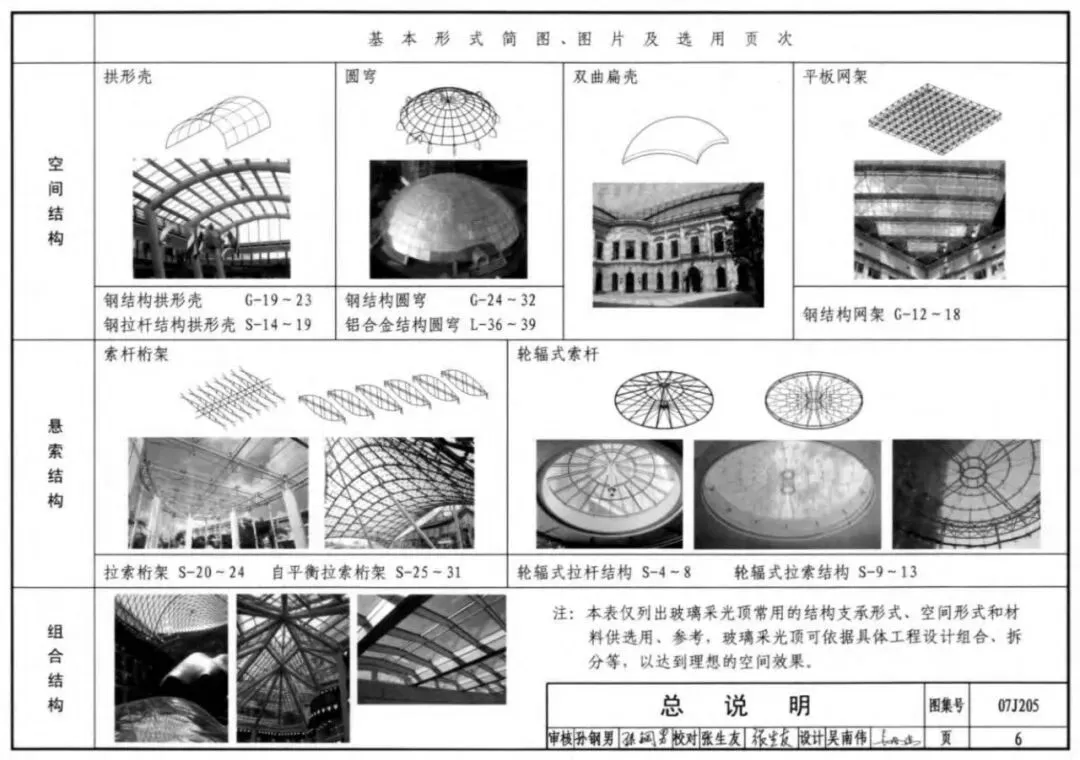

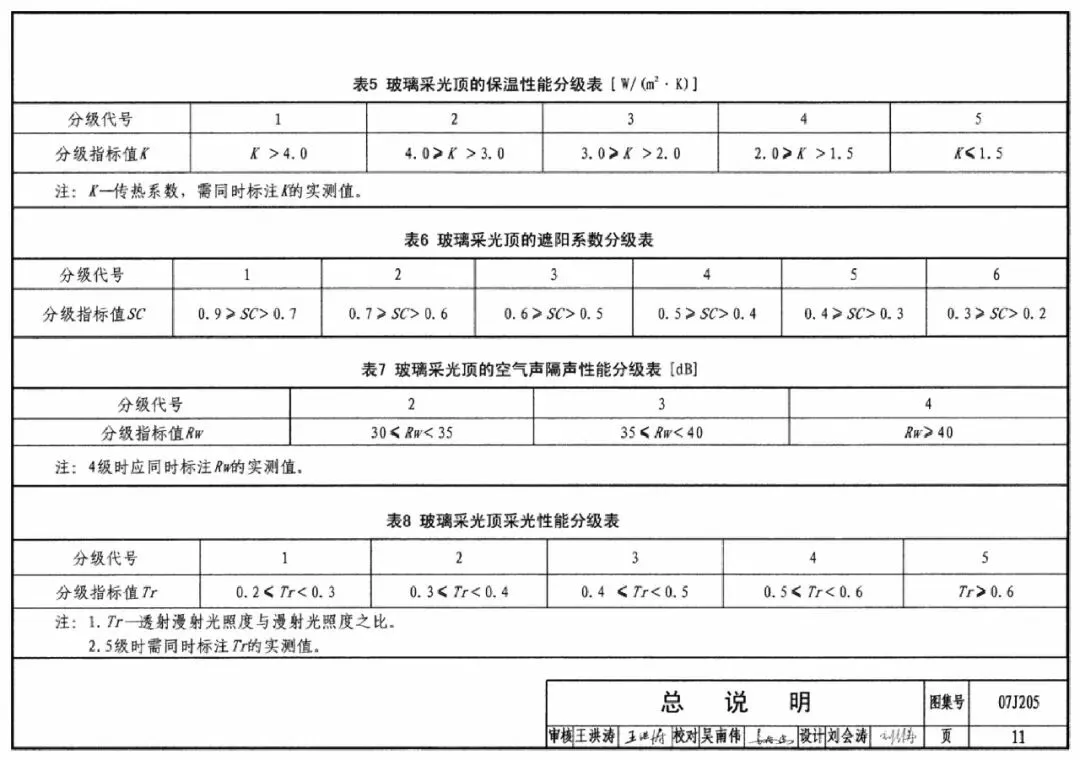

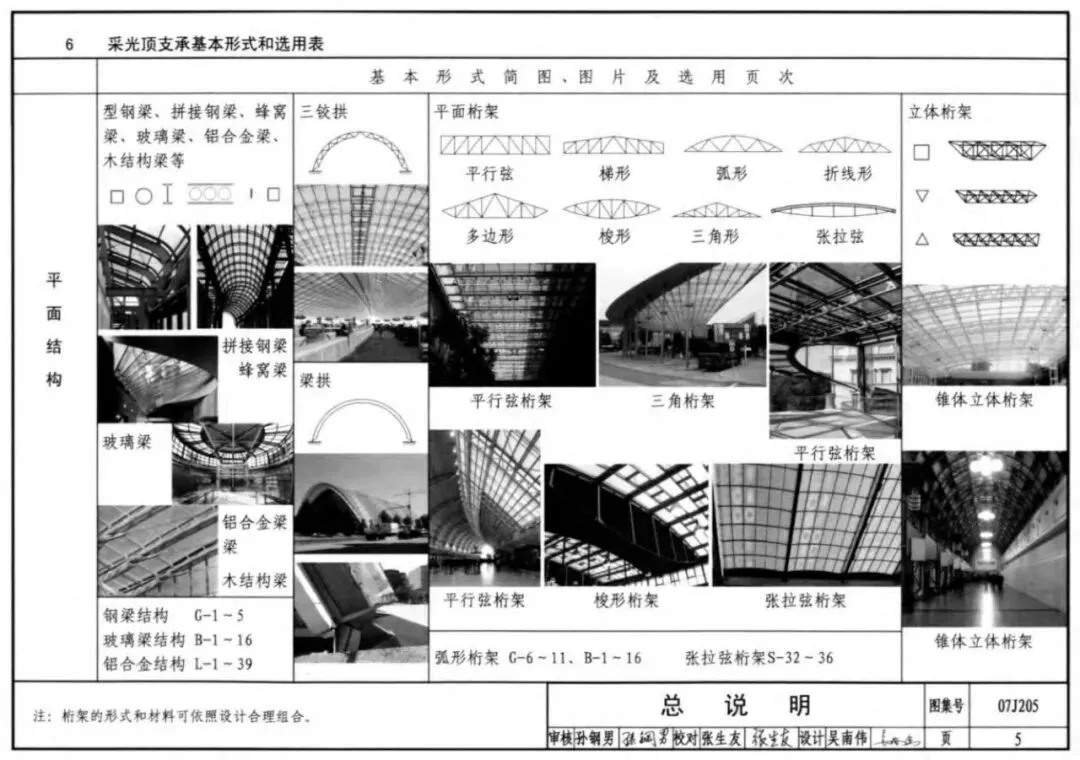

　　总说明列有采光顶支承基本形式和选用表，按平面结构、空间结构、悬索结构、组合结构归类。平面结构含型钢梁、拼接钢梁、蜂窝梁、玻璃梁、铝合金梁、木结构梁，以及三铰拱、梁拱、平行弦桁架、梯形桁架、弧形桁架、折线形桁架、多边形桁架、梭形桁架、三角形桁架、张拉弦桁架和锥体立体桁架等；空间结构含拱形壳、圆穹、双曲扁壳、平板网架；悬索结构含索杆桁架、自平衡拉索桁架、轮辐式拉杆与拉索结构；桁架的形式和材料可依照设计合理组合。

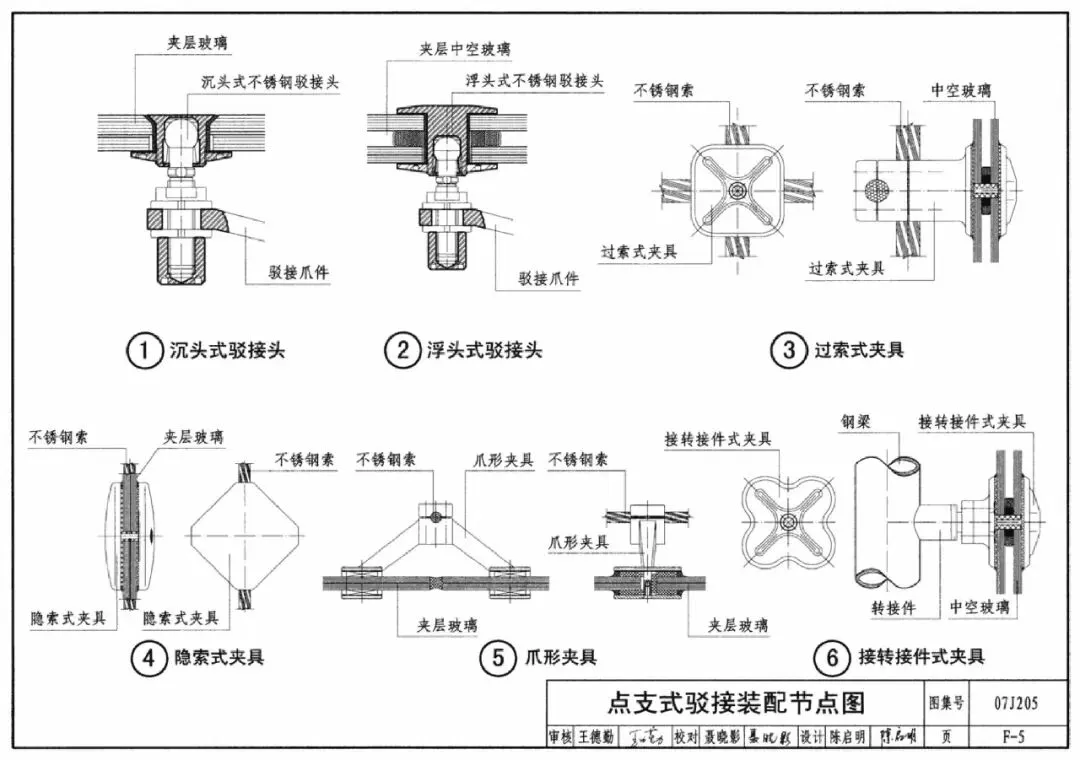

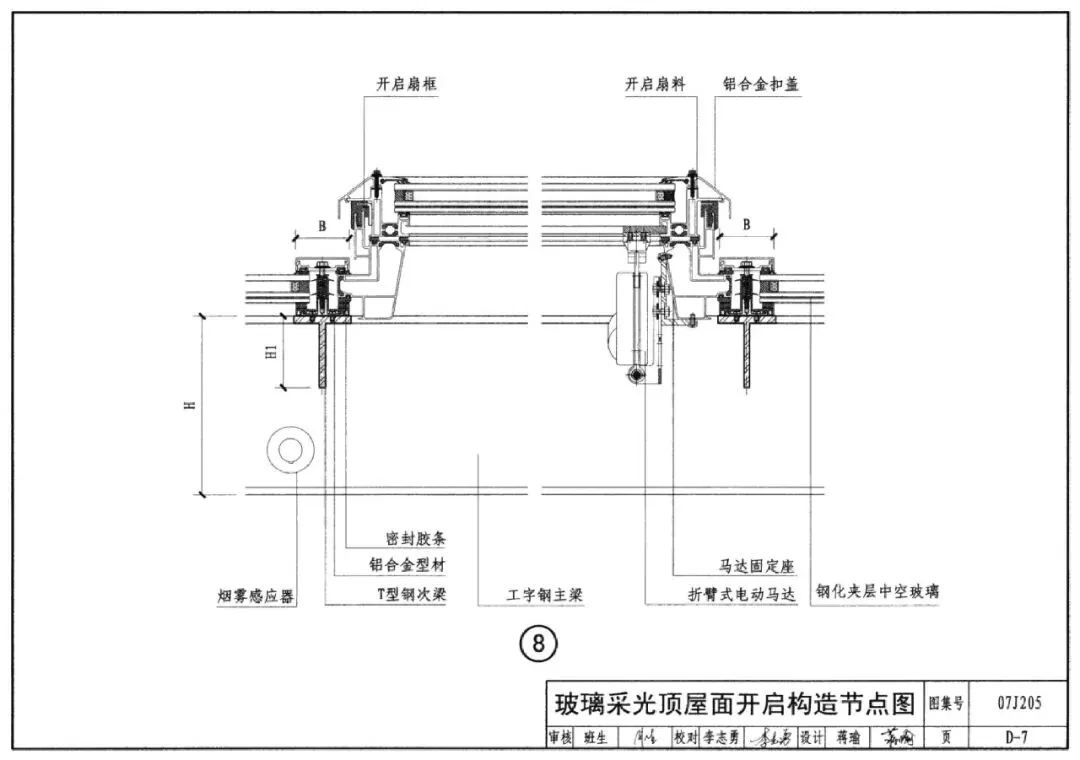

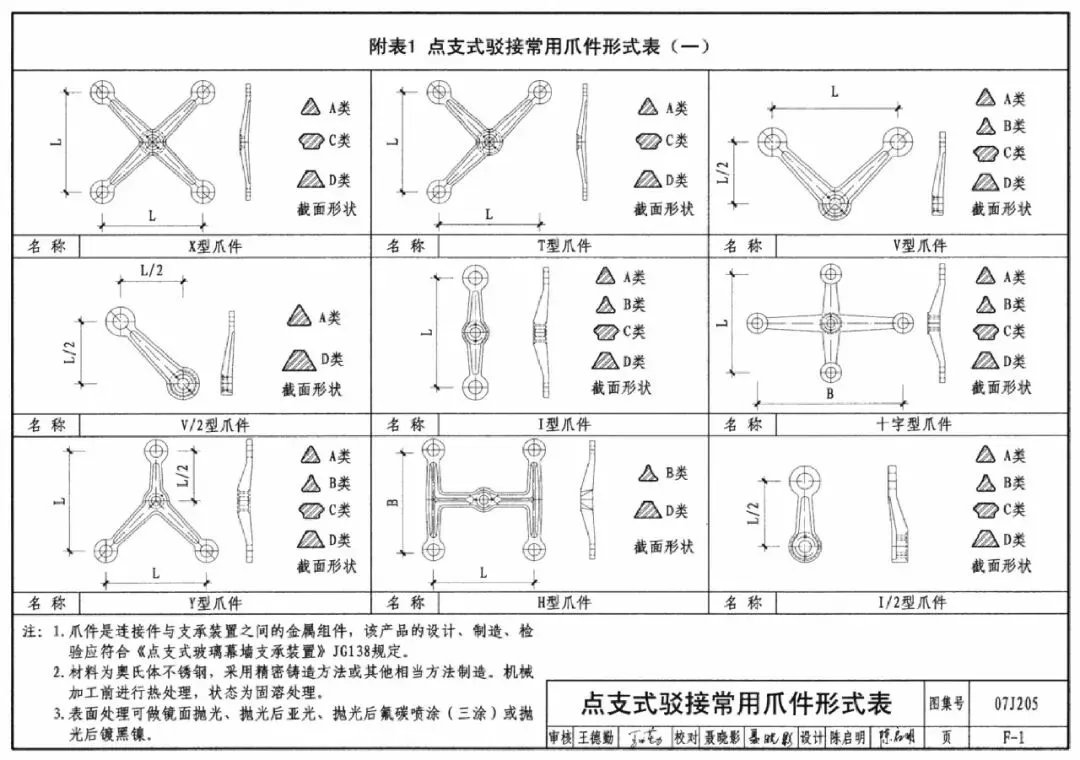

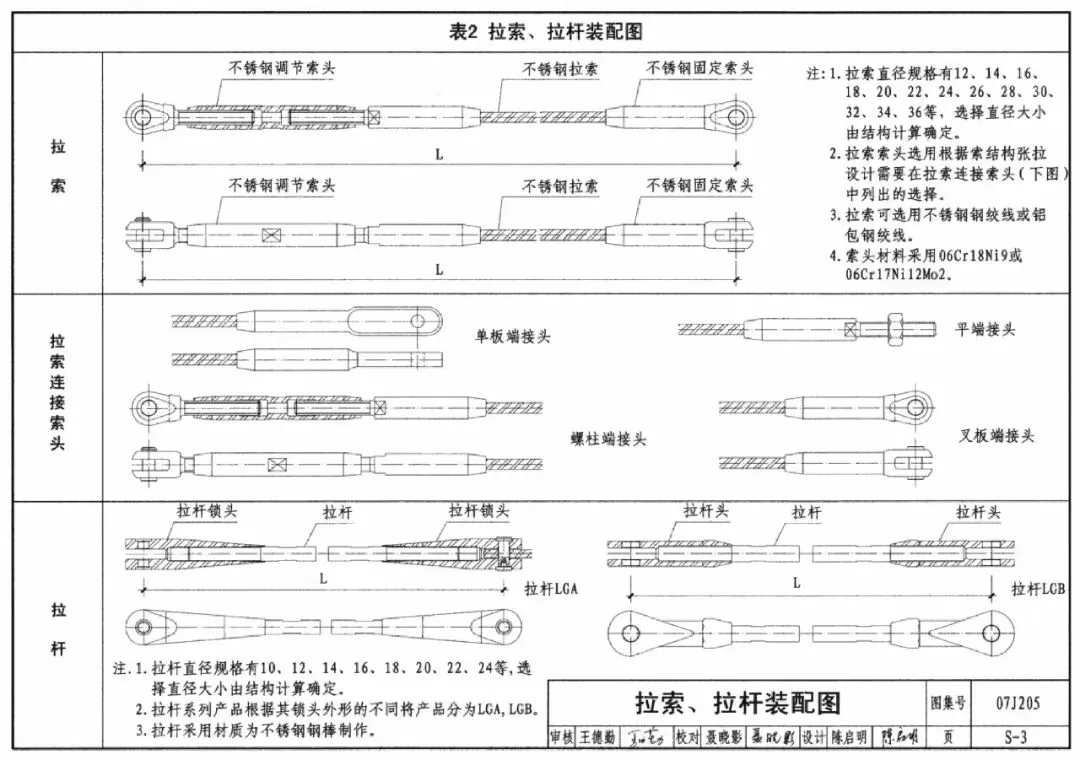

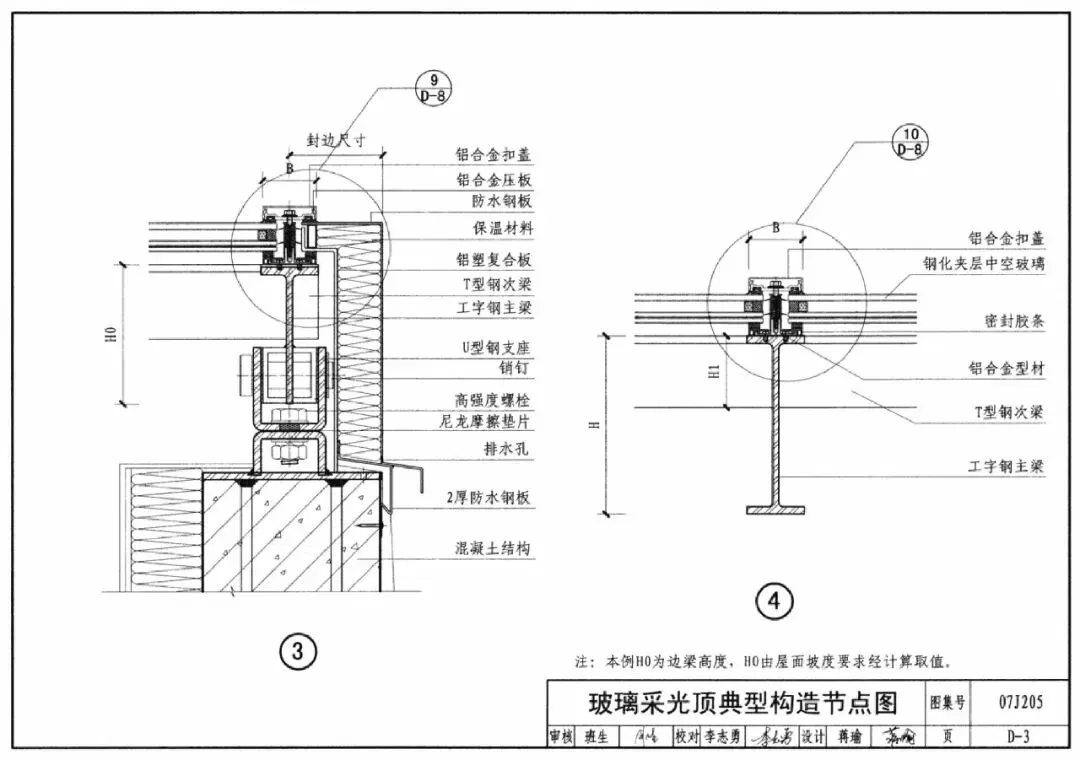

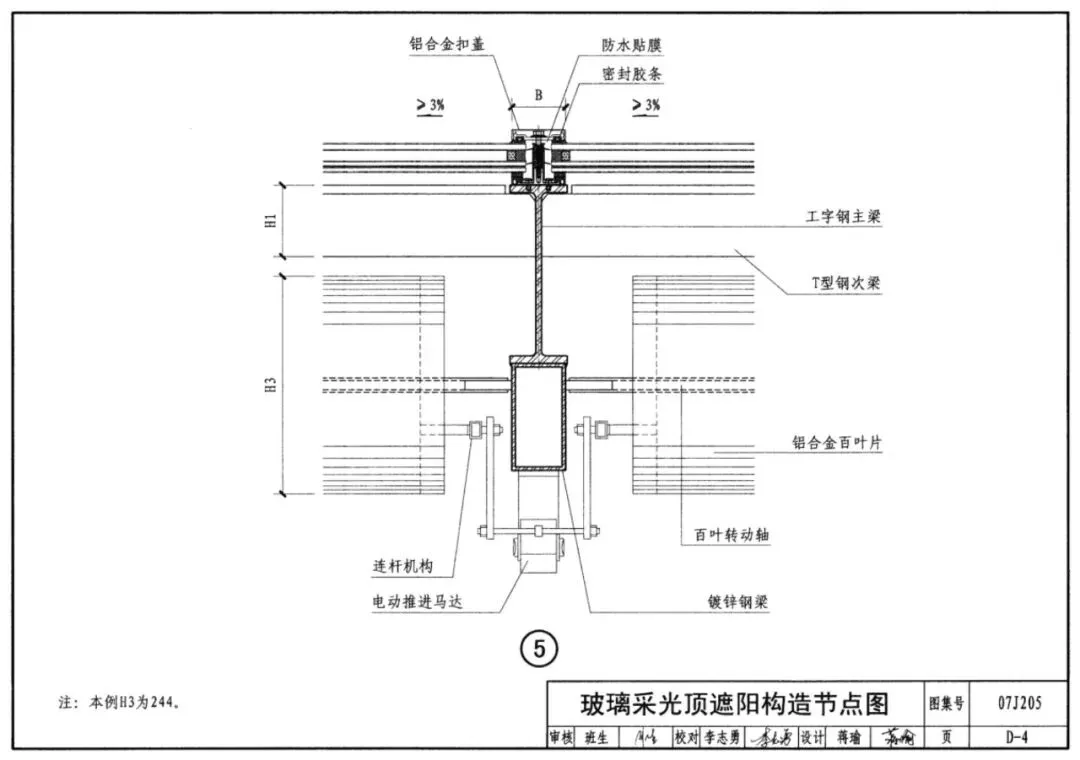

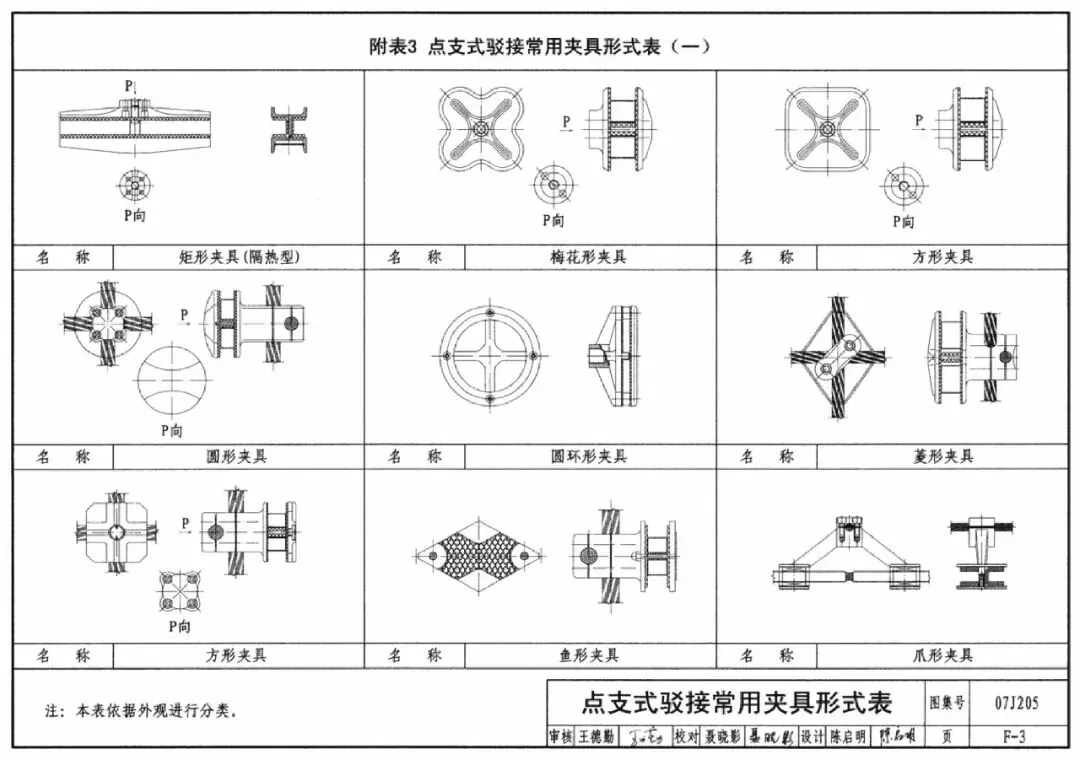

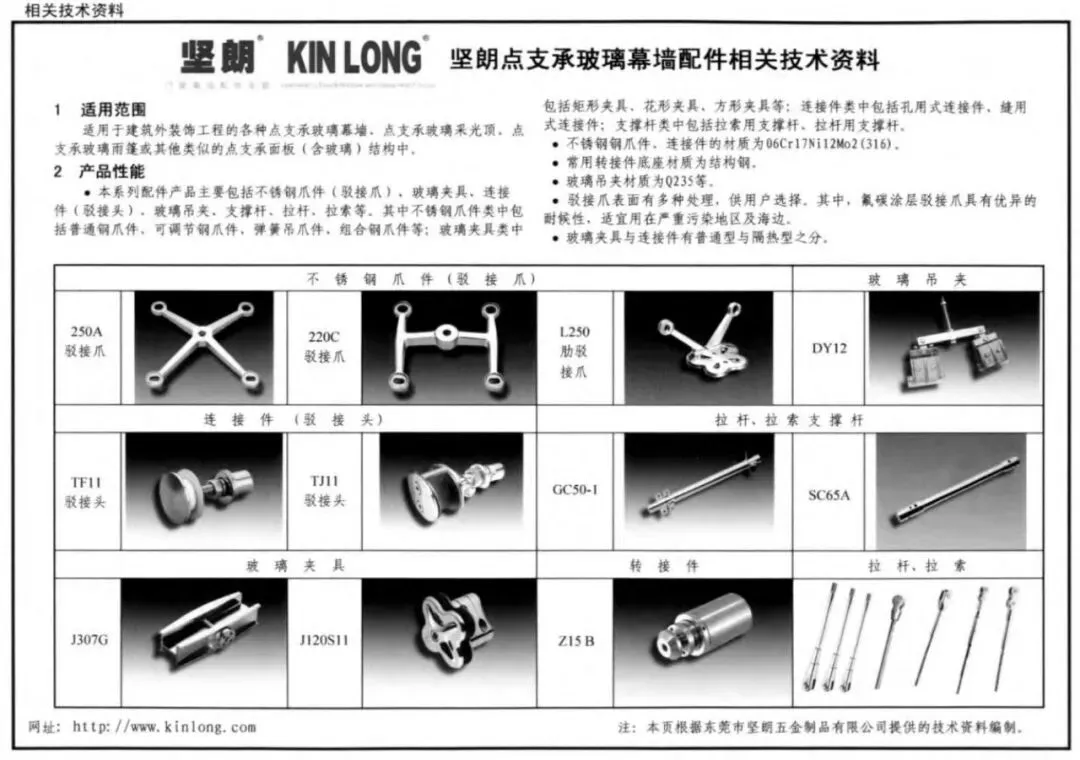

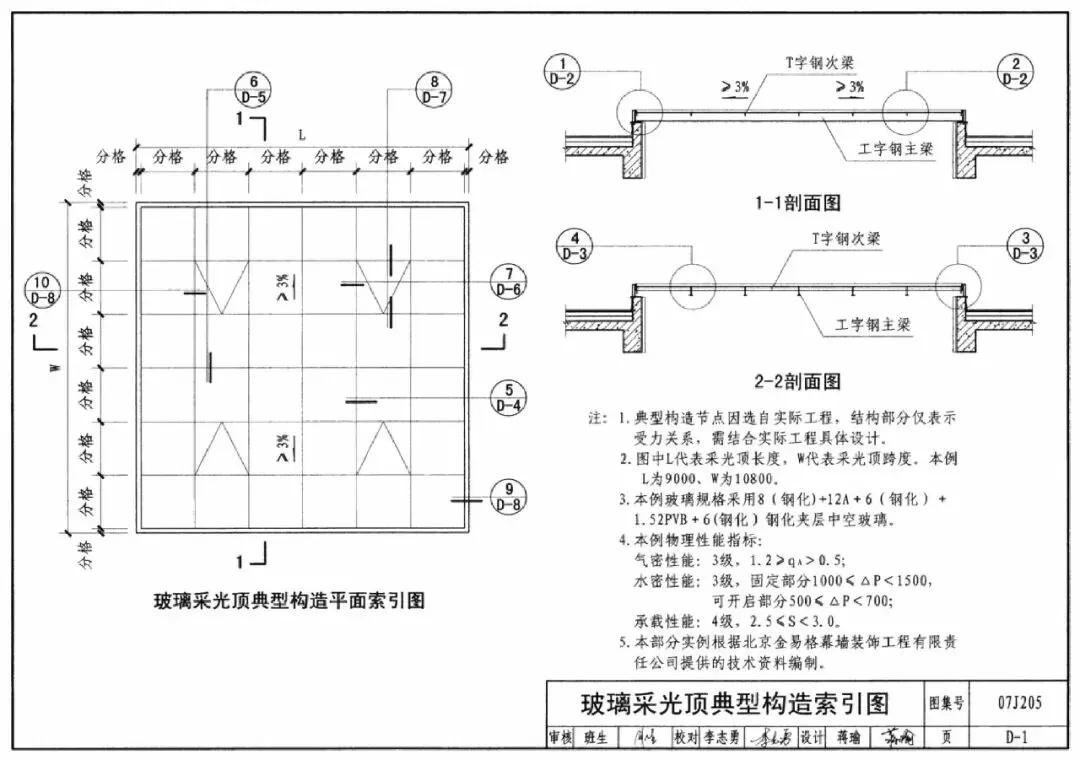

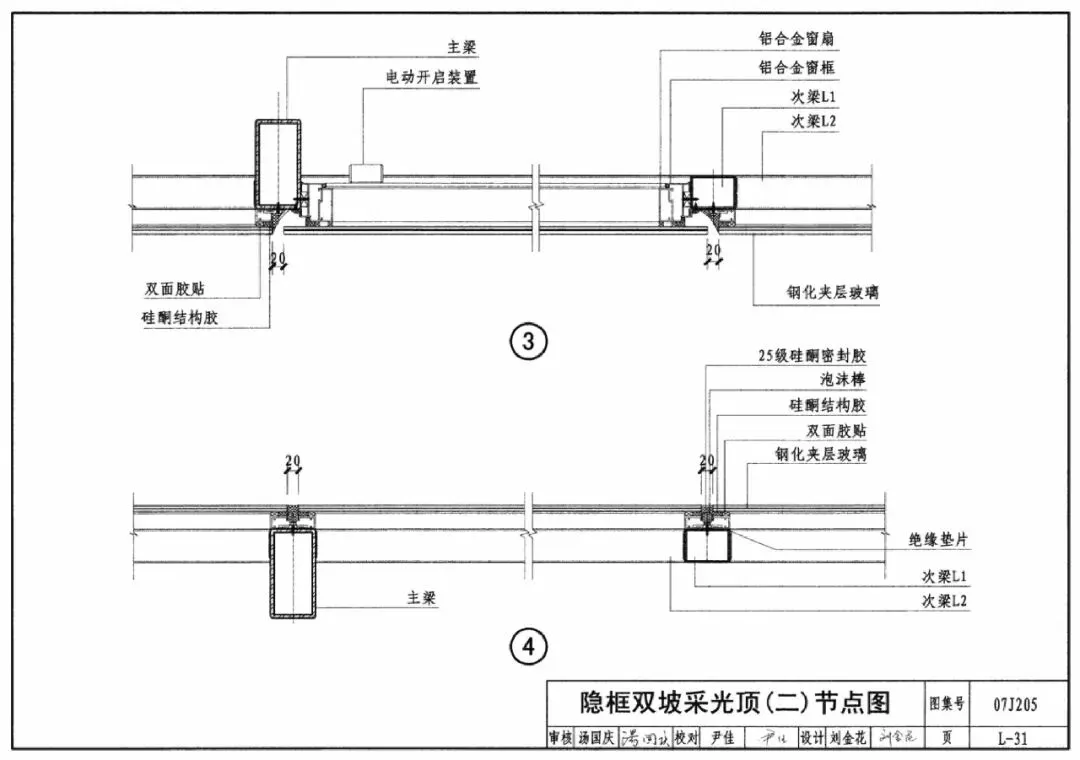

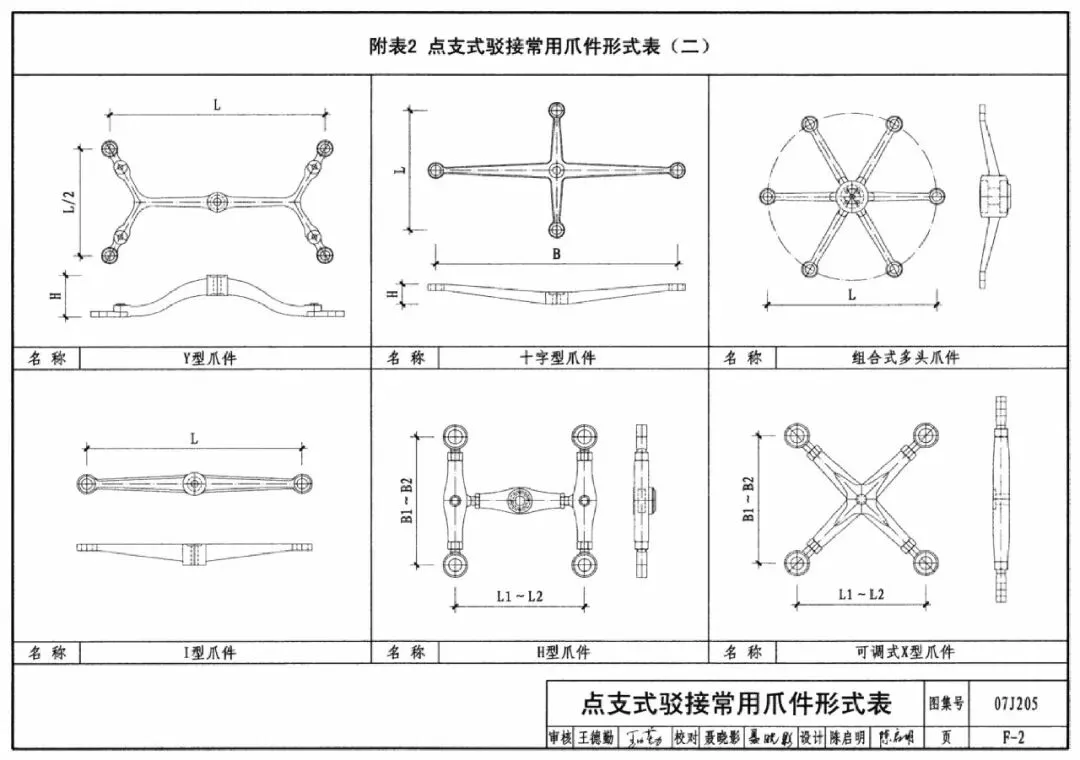

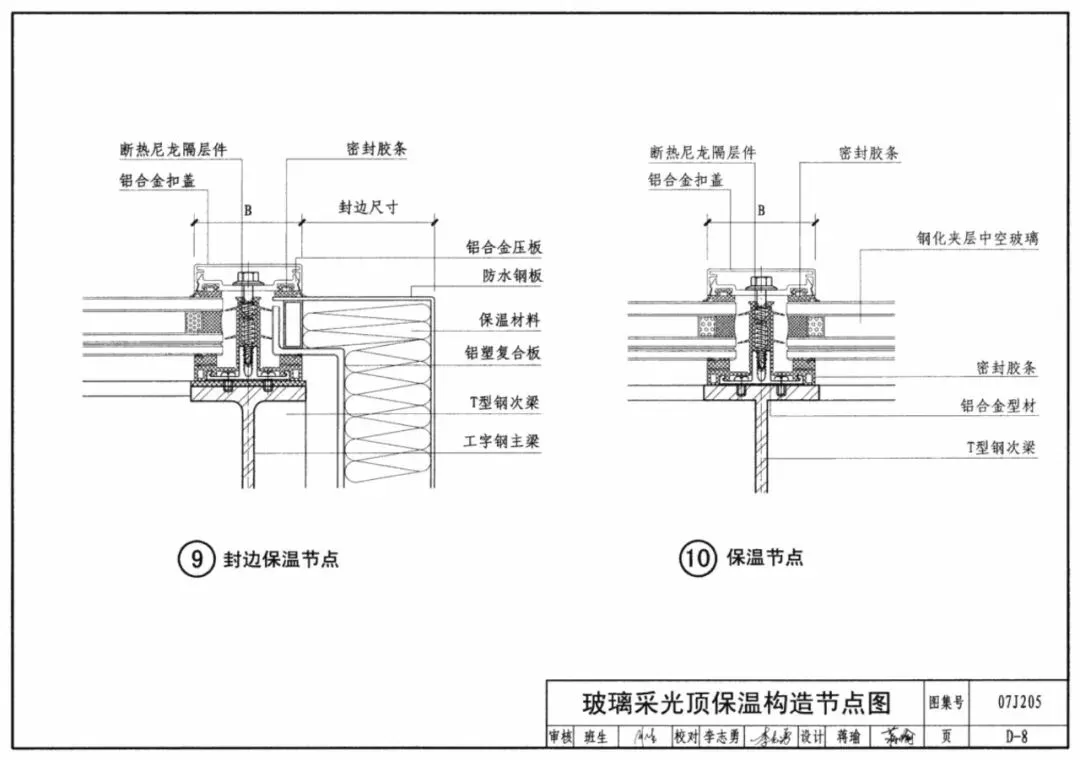

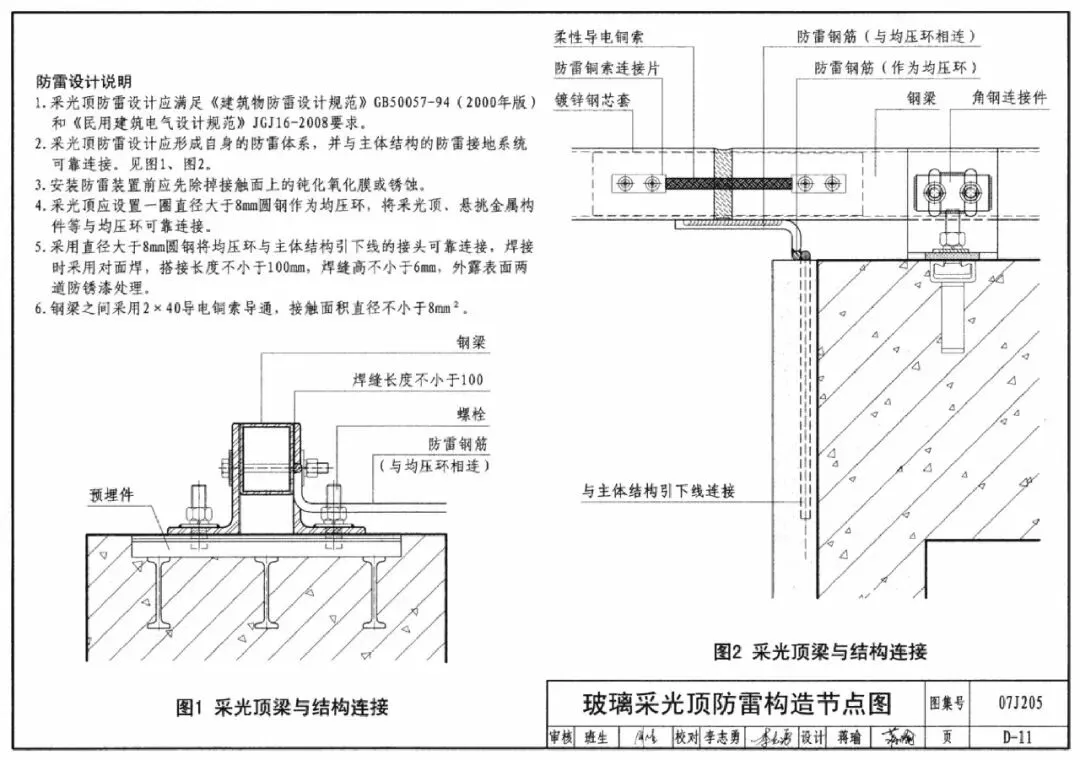

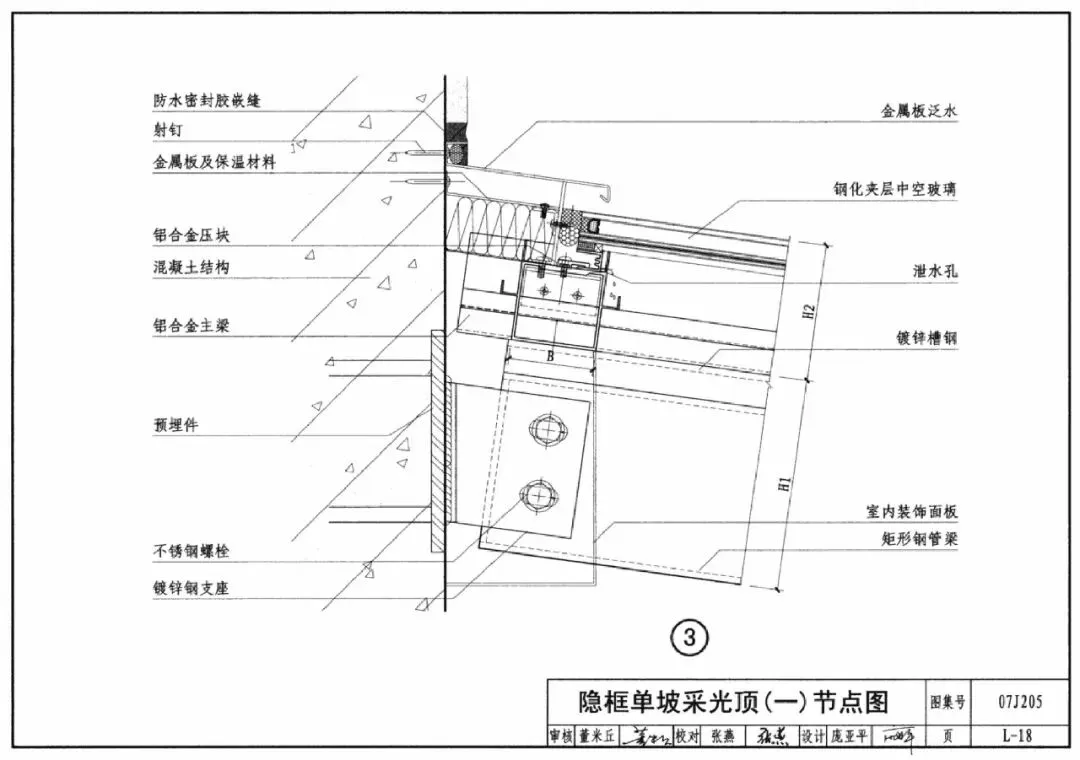

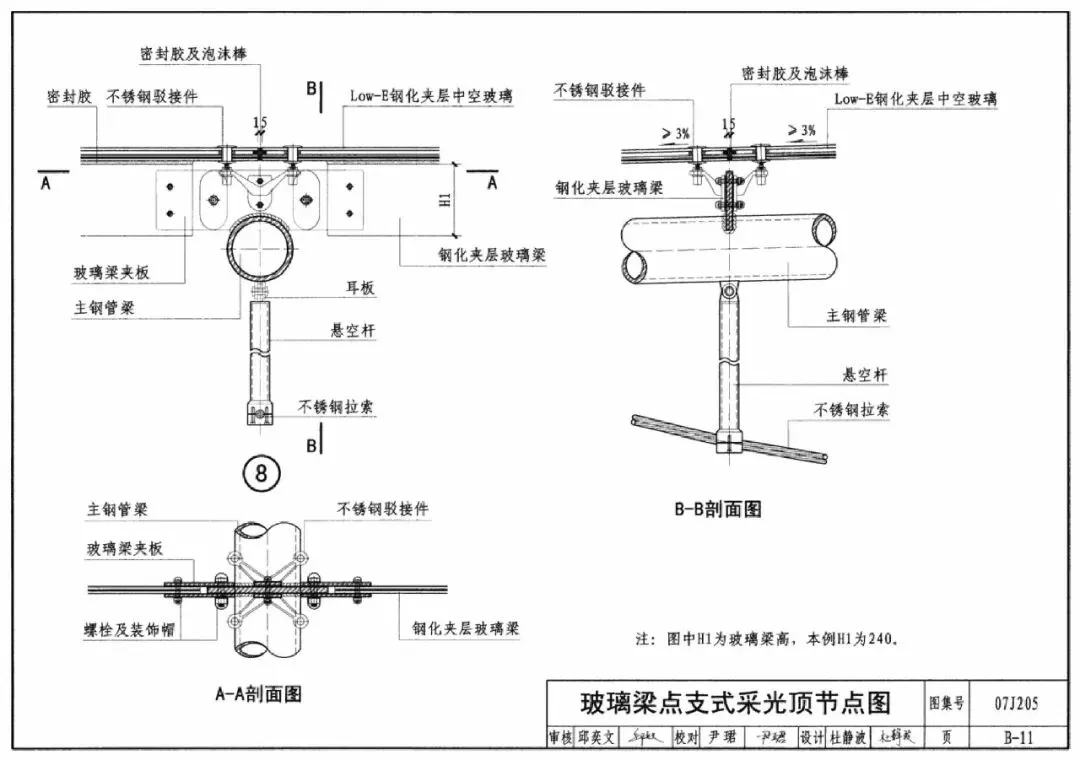

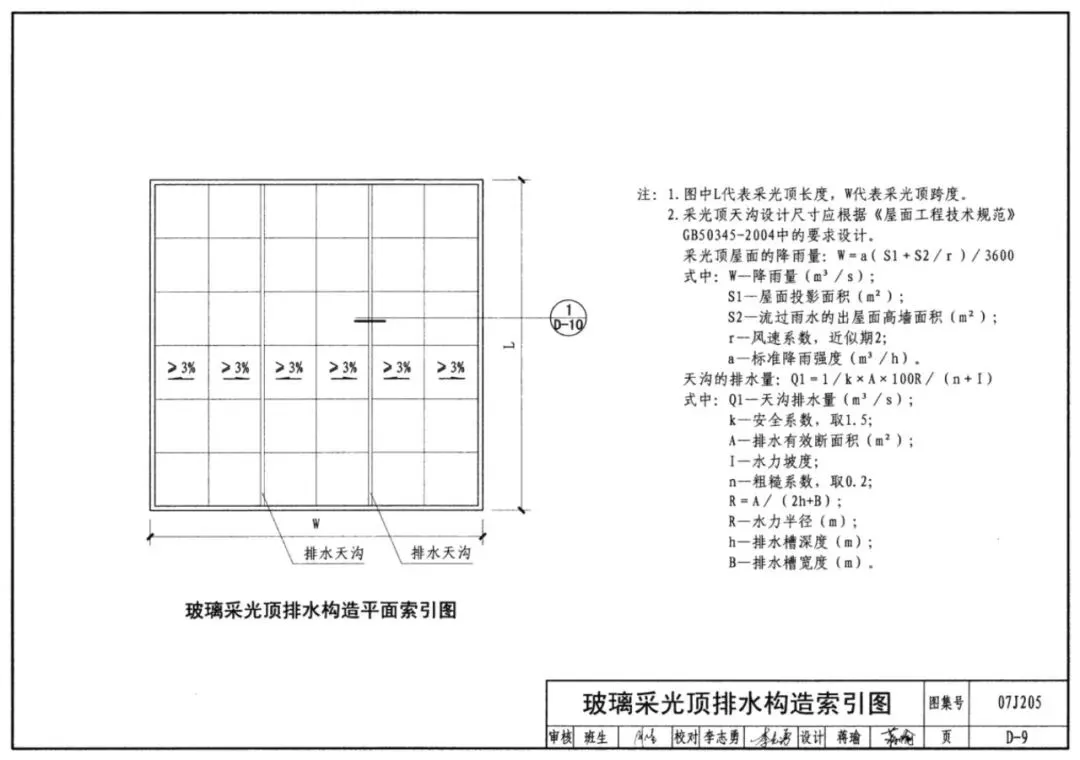

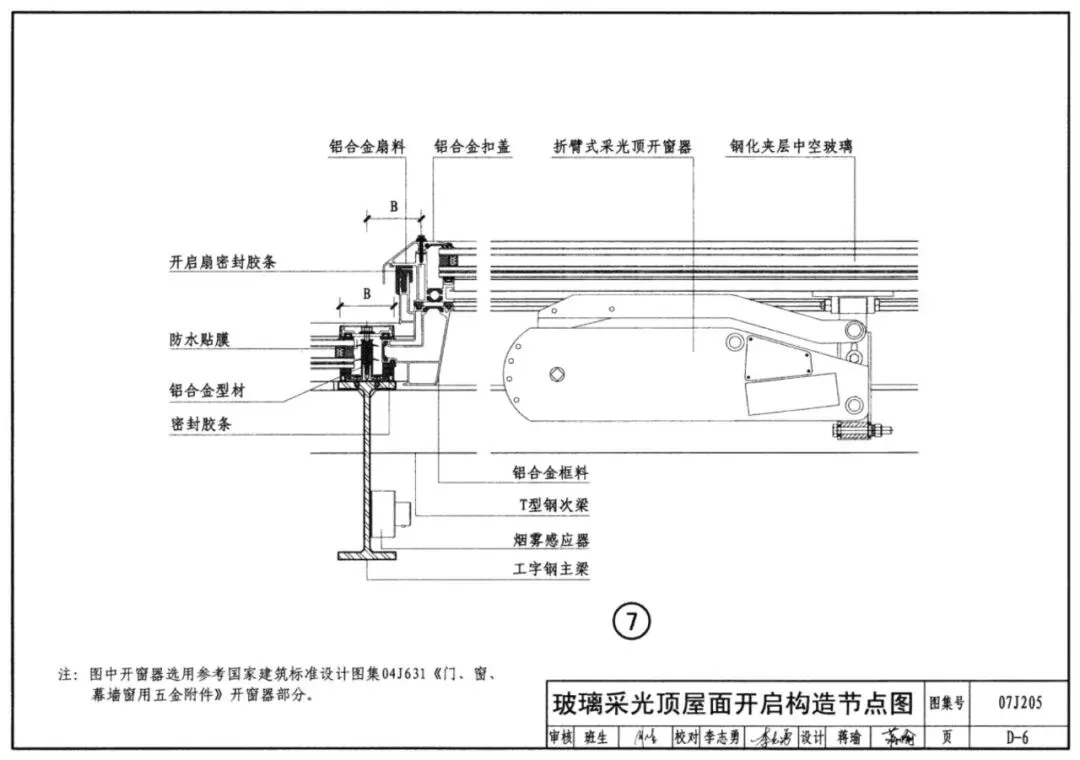

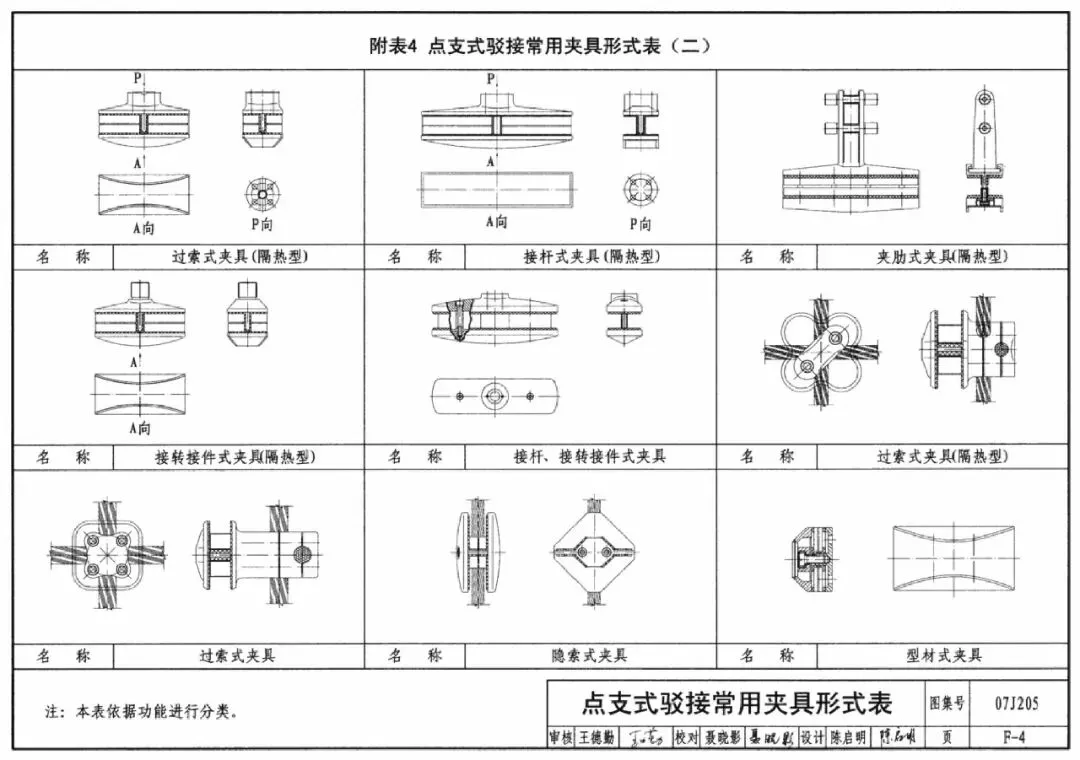

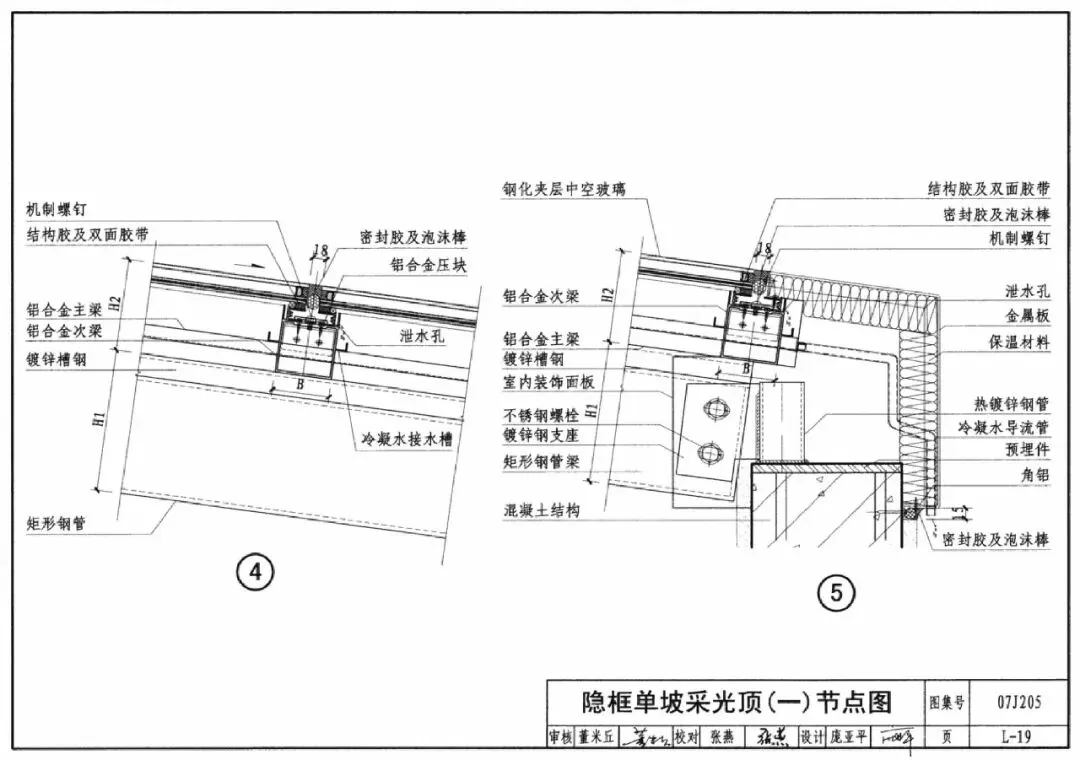

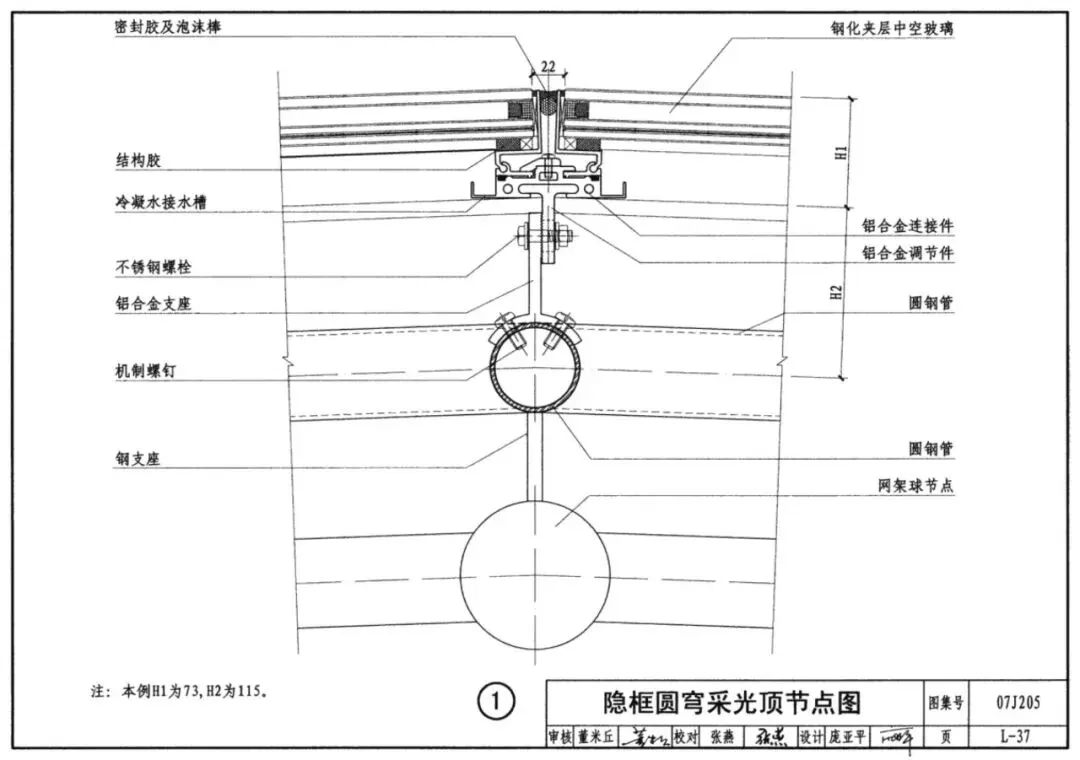

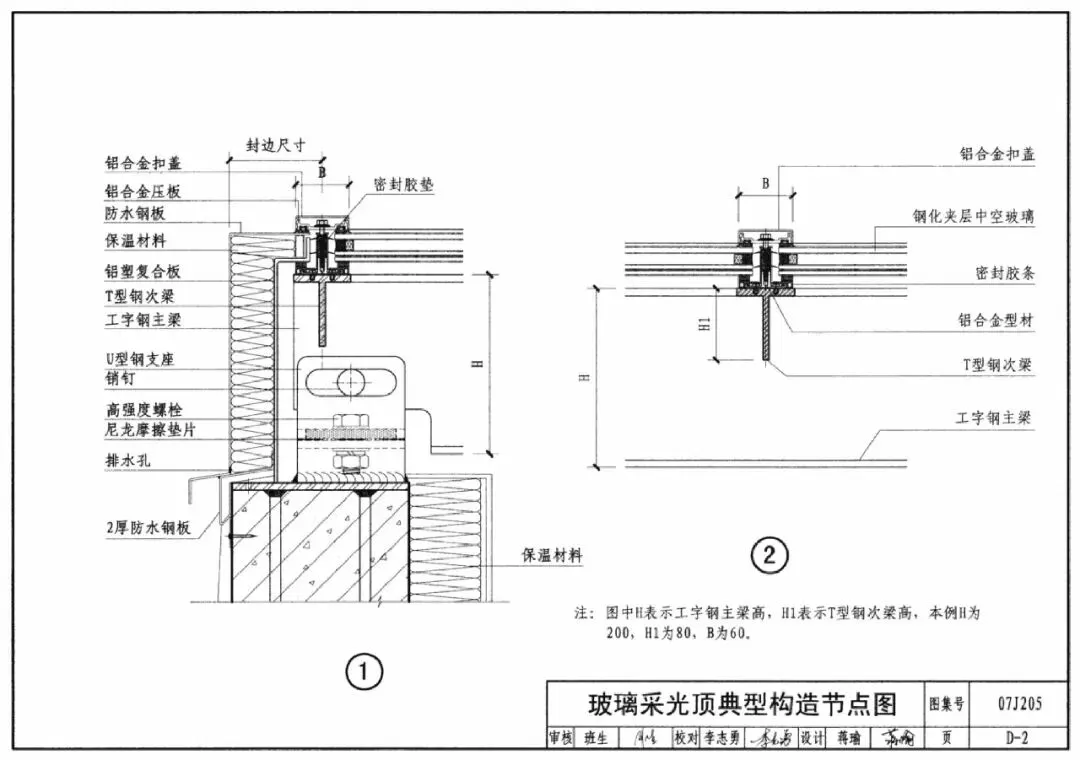

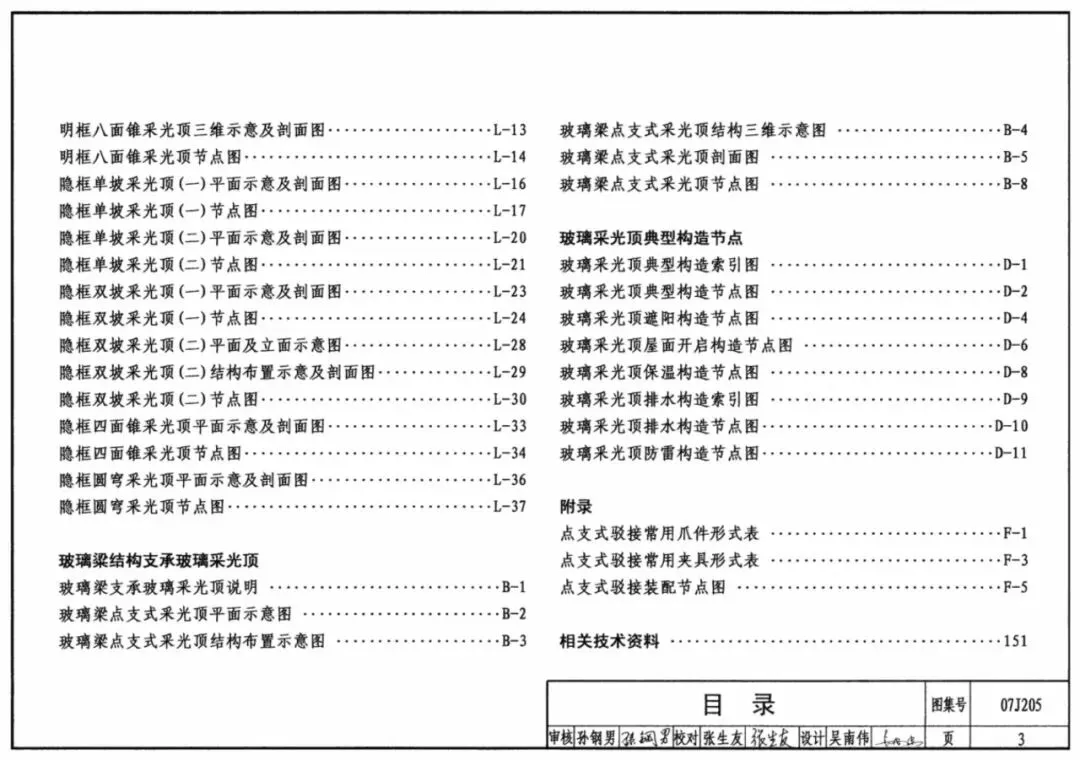

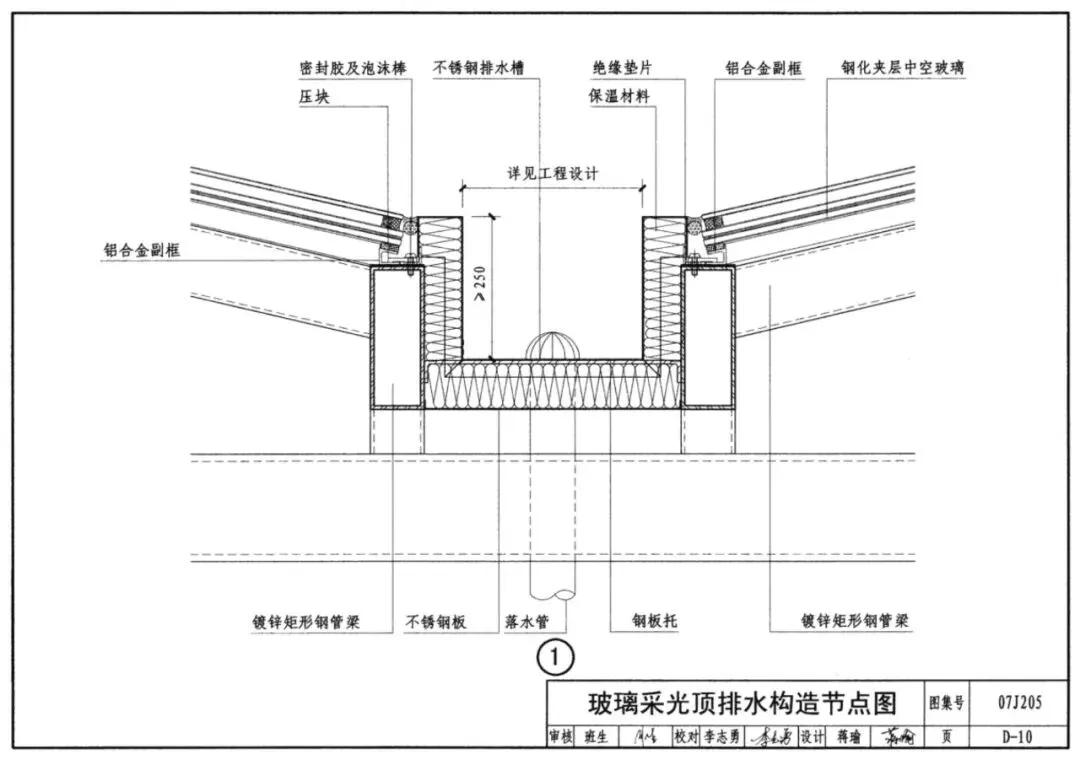

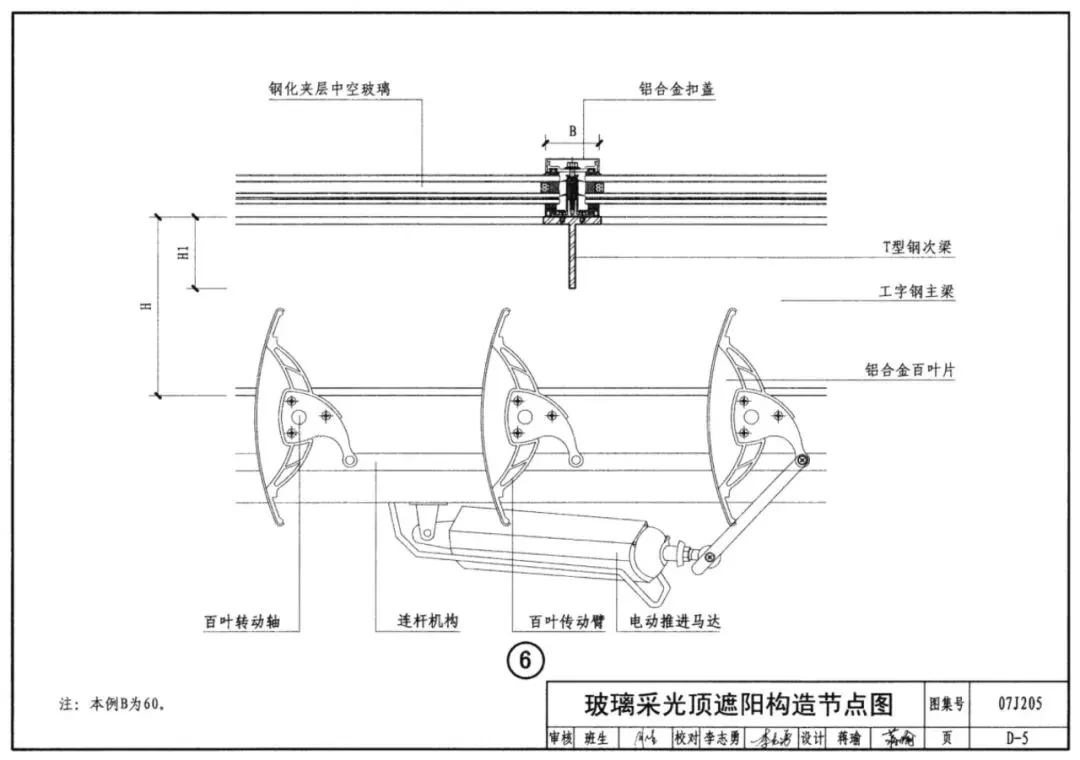

　　图集设玻璃采光顶典型构造节点专章，编入典型构造索引图与节点图、遮阳构造节点图、屋顶开启构造节点图、保温构造节点图、排水构造索引图与节点图、防雷构造节点图，并附点支式驳接常用爪件形式表、常用夹具形式表及驳接装配节点图，覆盖采光顶遮阳、开启、保温、排水、防雷等关键构造环节。

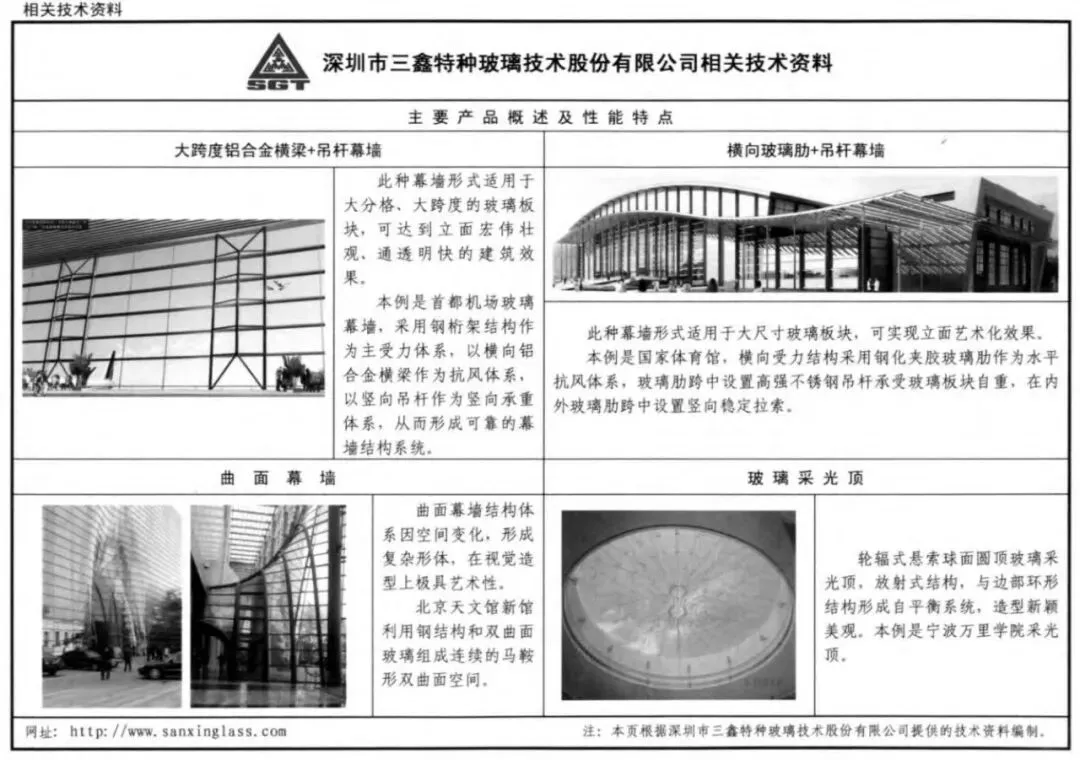

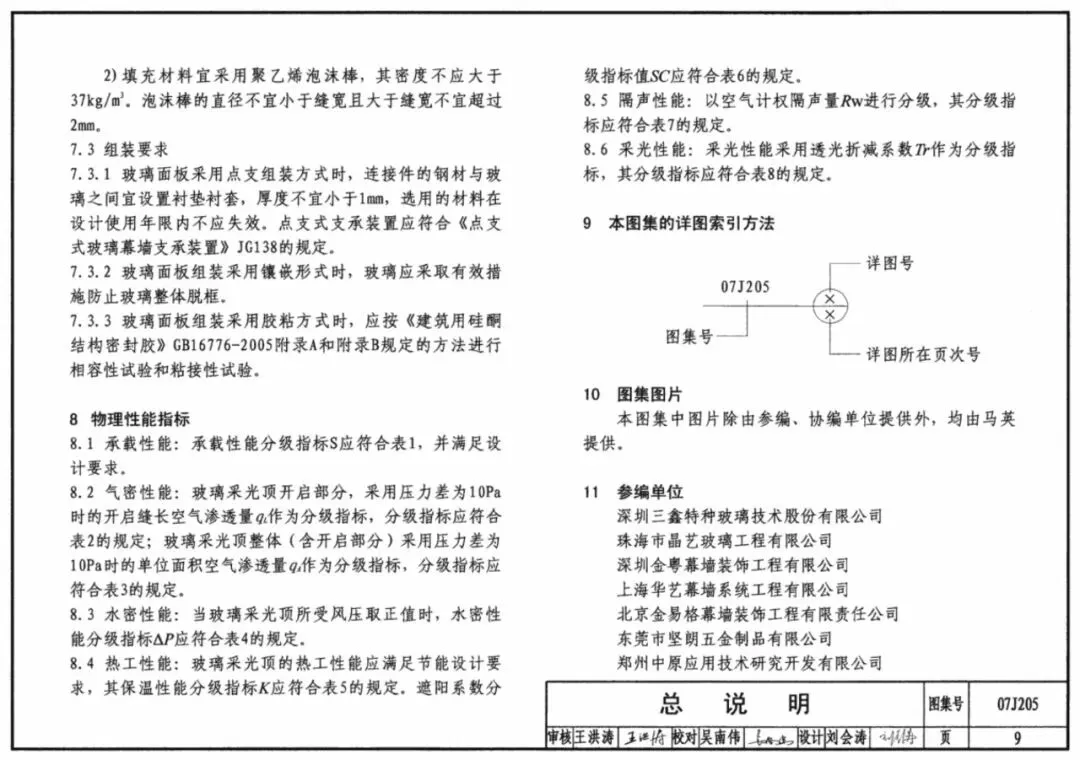

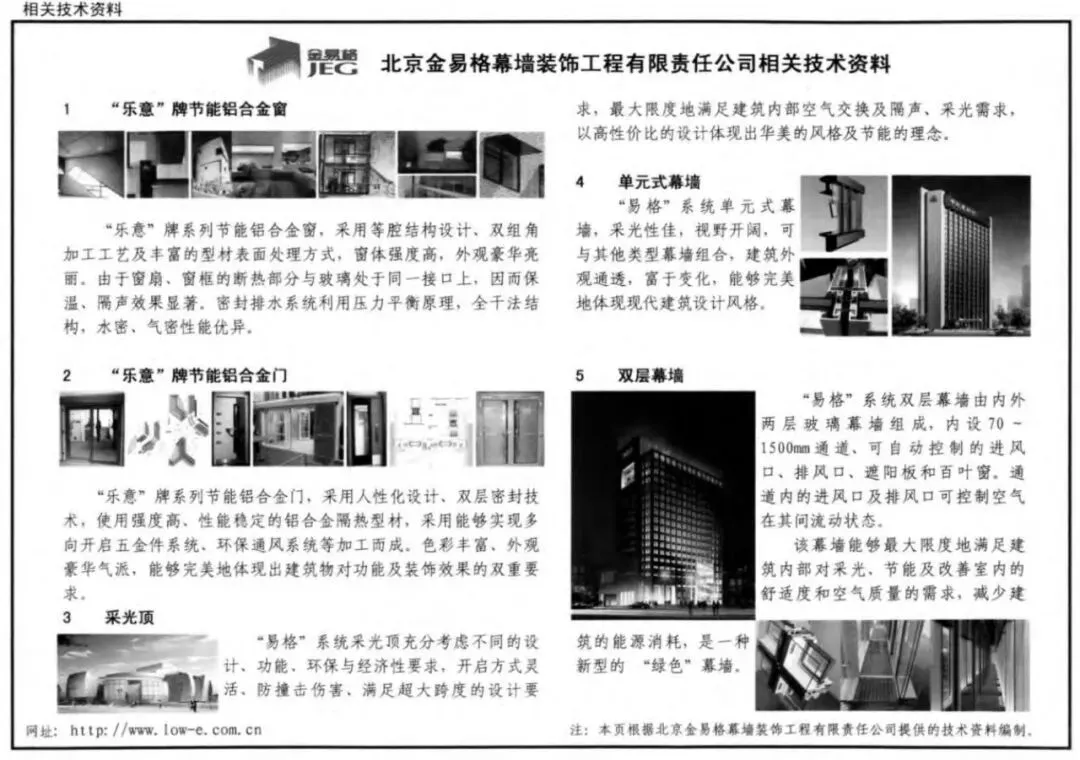

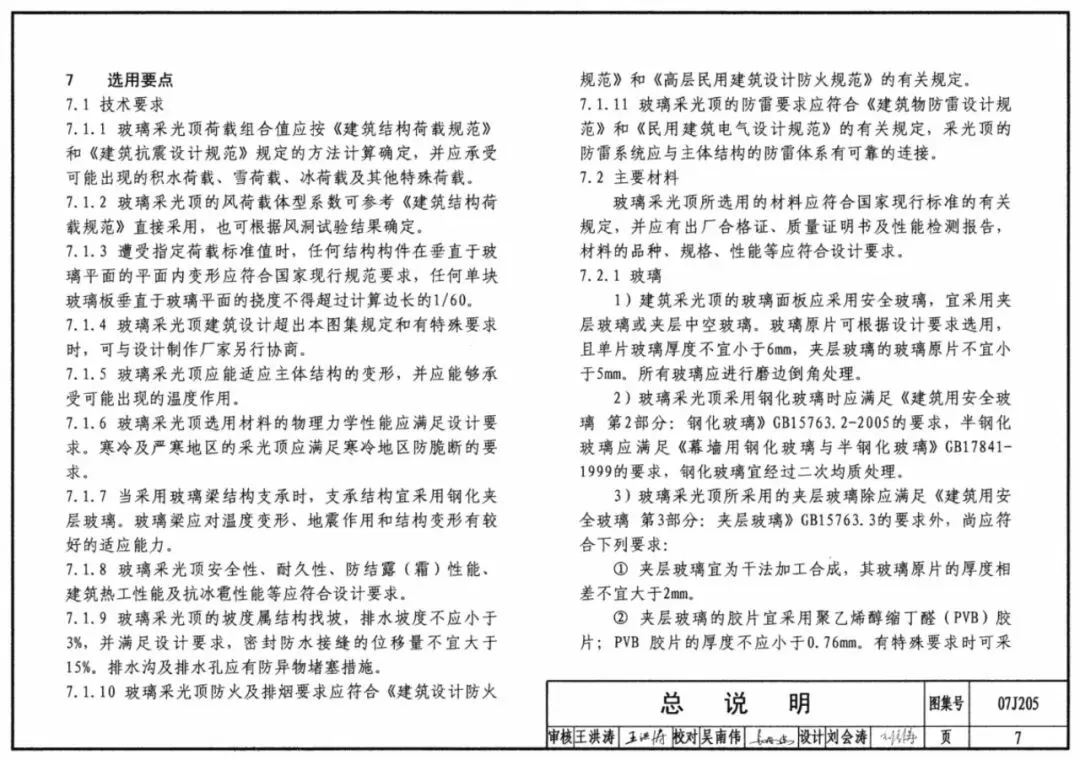

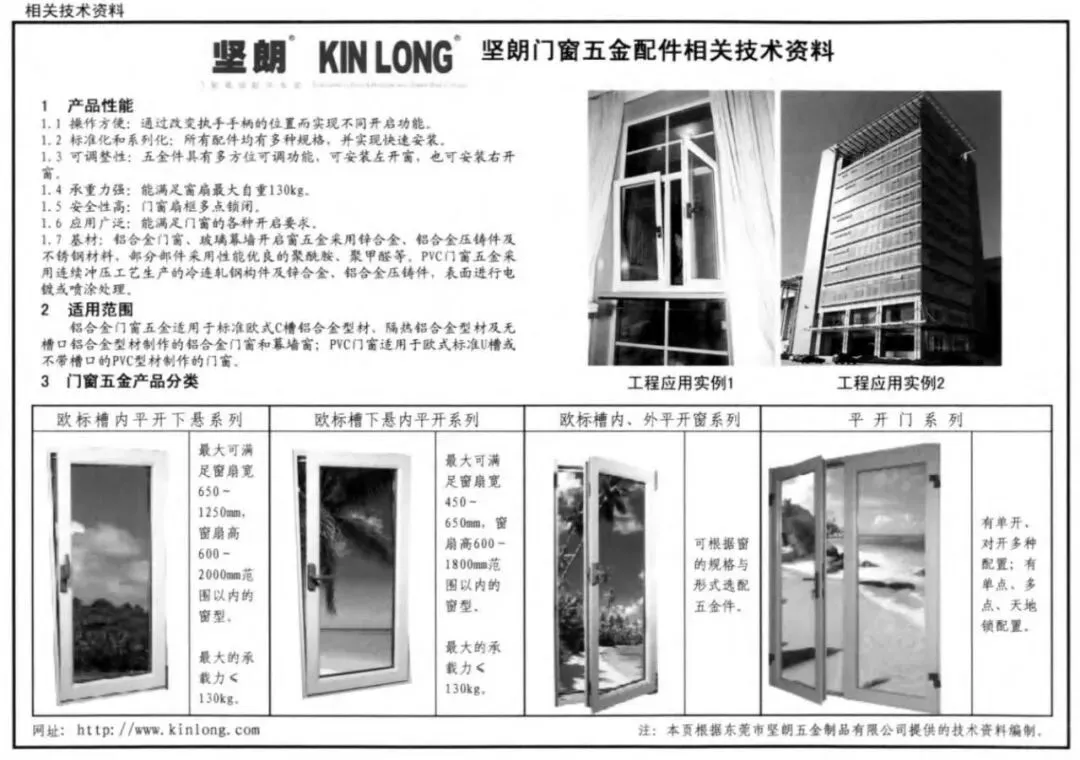

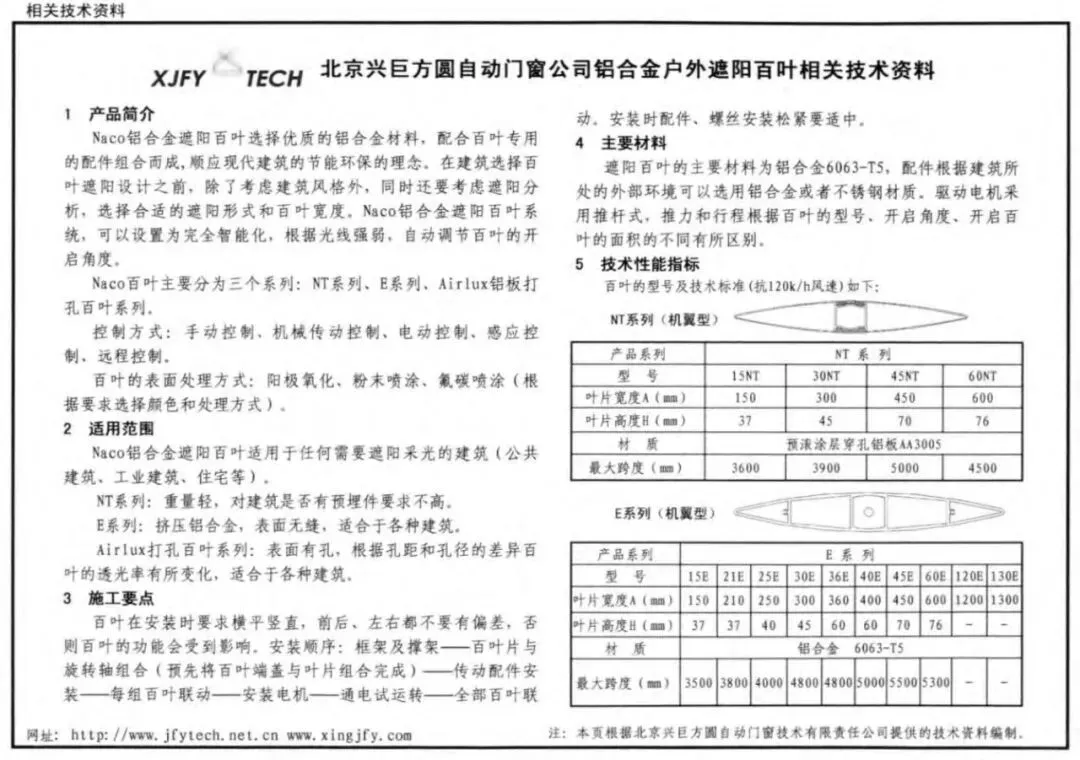

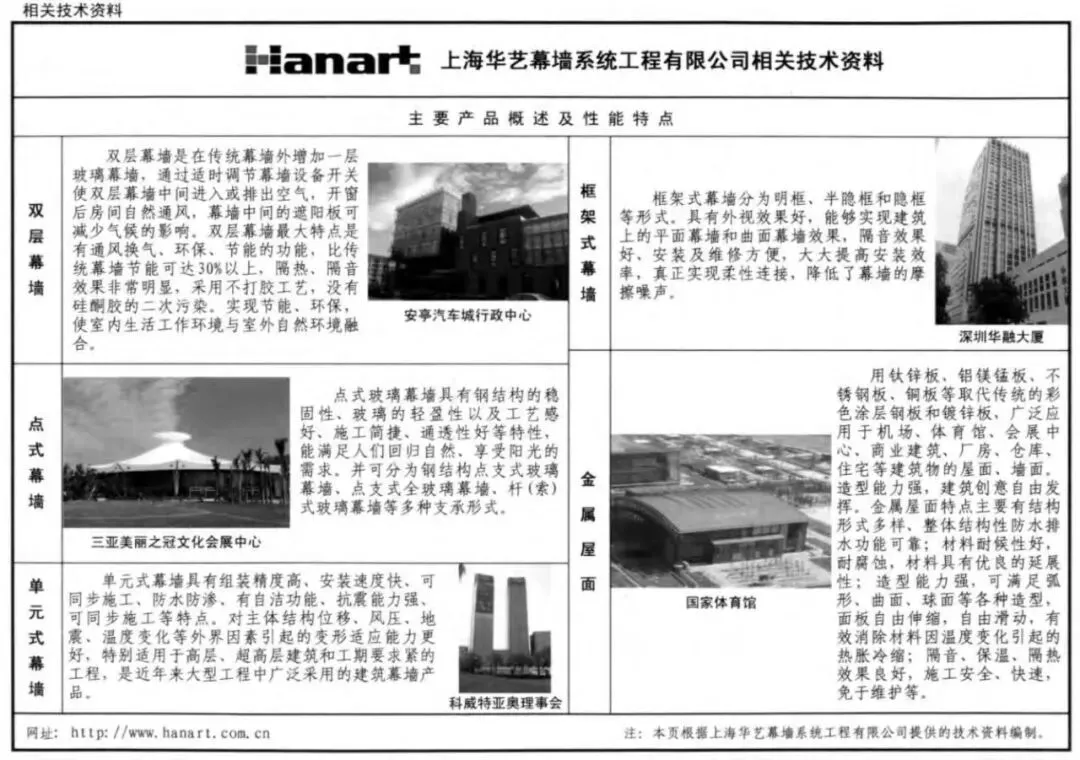

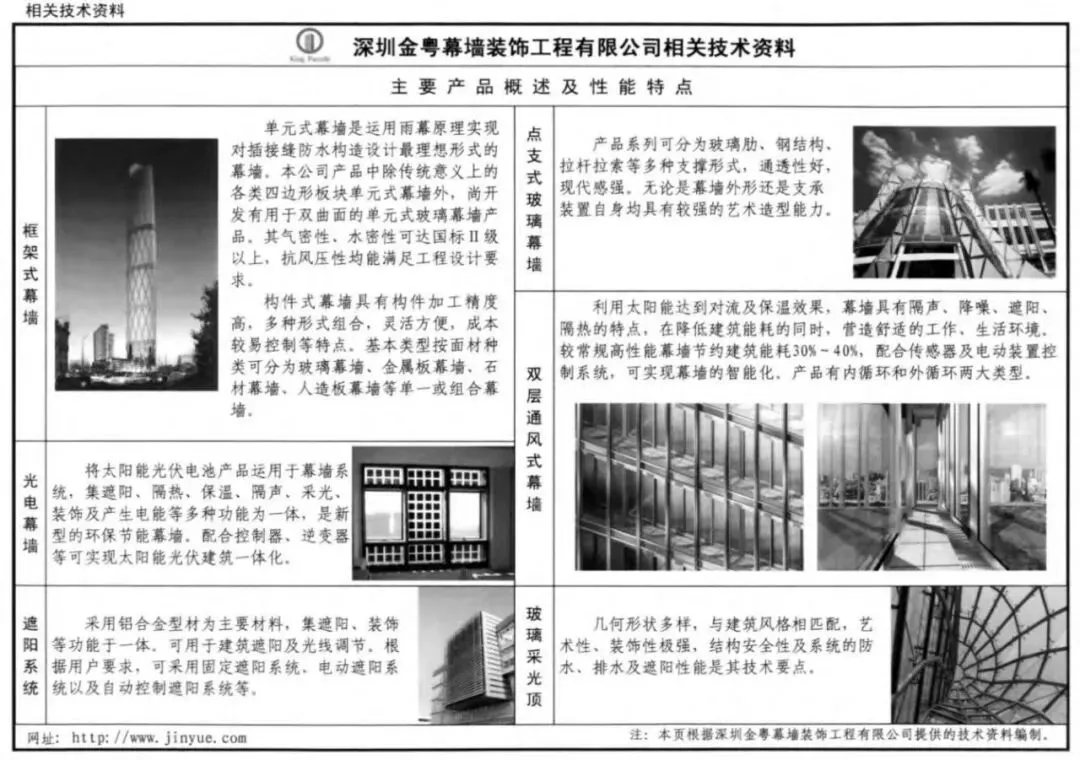

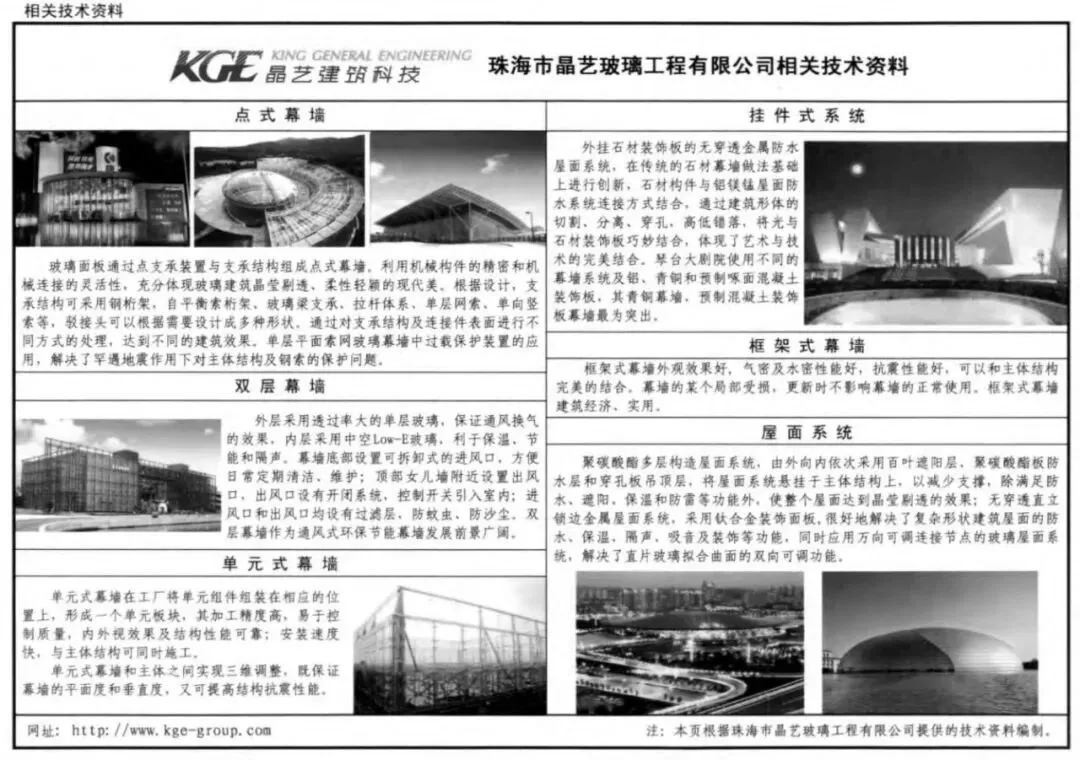

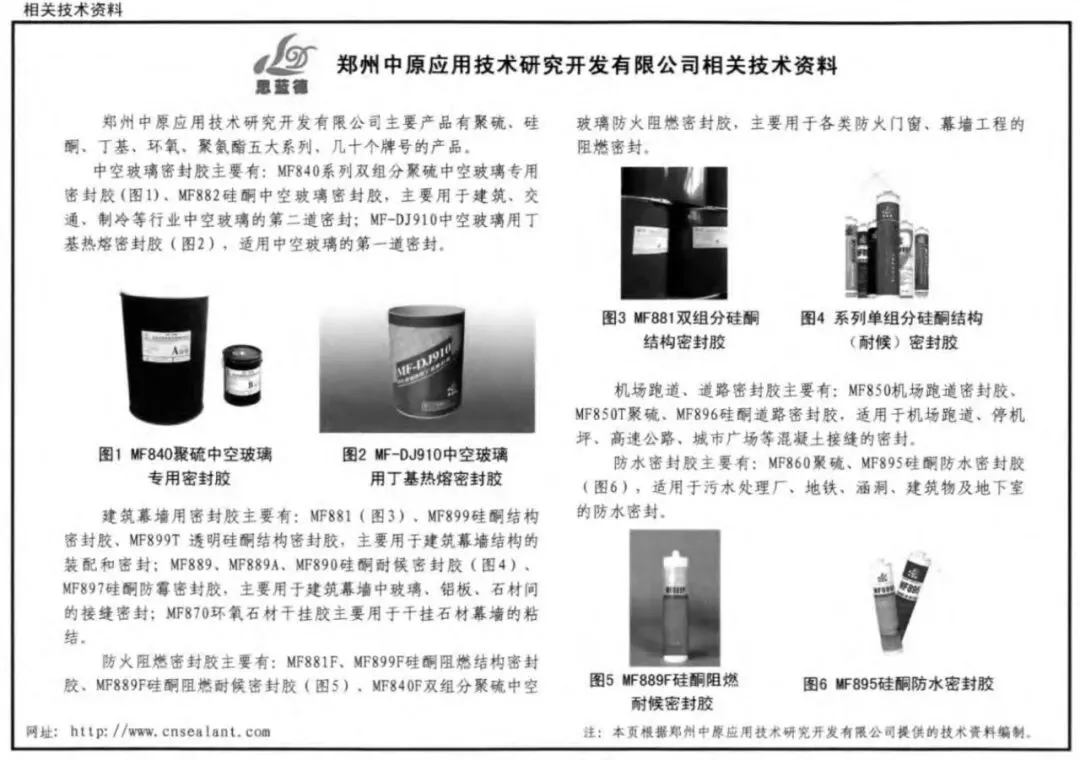

　　使用说明明确：图集编入的各形式玻璃采光顶均在工程实例基础上提炼，主要技术要求、数据及详图仅供参考，所有参数不得直接选用，须由专业人员根据具体工程经设计确定；图中采光顶平面图为俯视平面图；除特别标注外，所注尺寸均以毫米为单位；图集末尾还编有相关技术资料，供设计时查阅参考。
