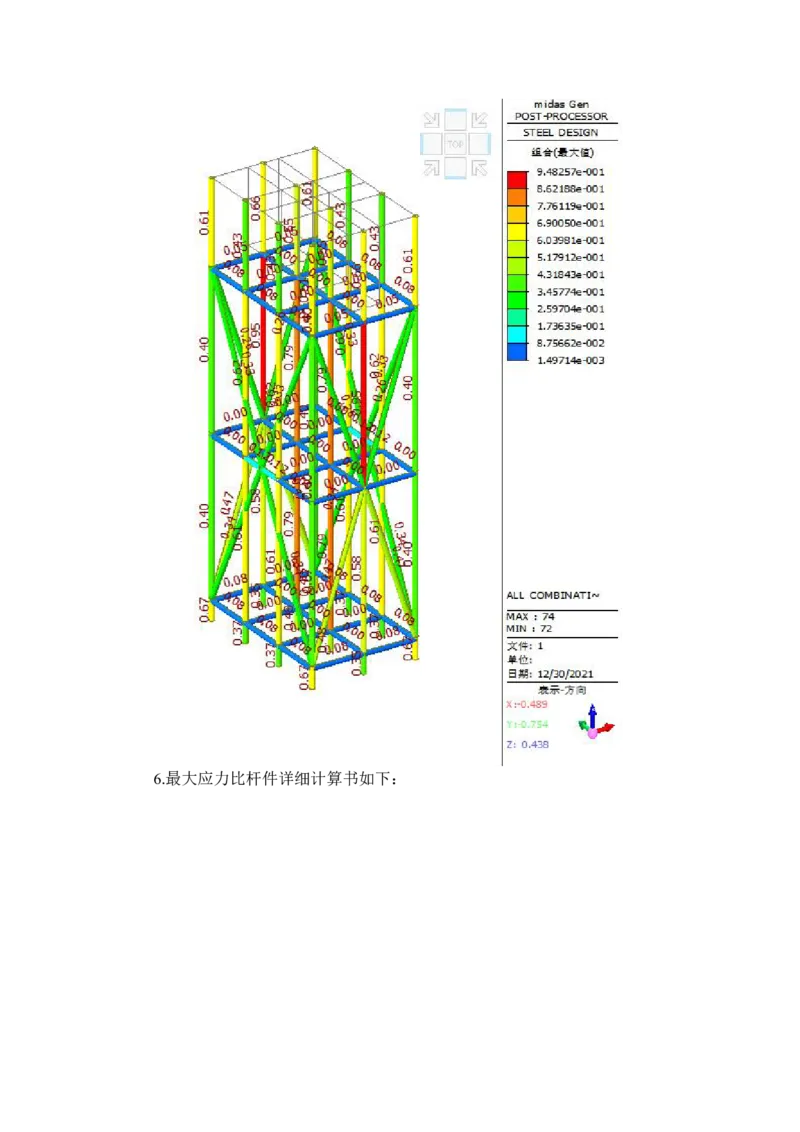

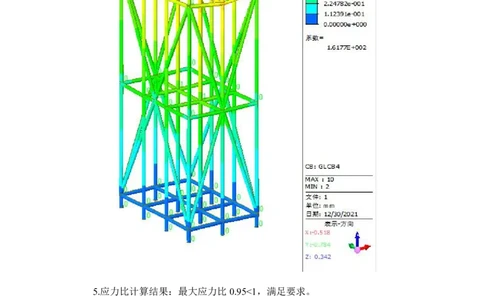

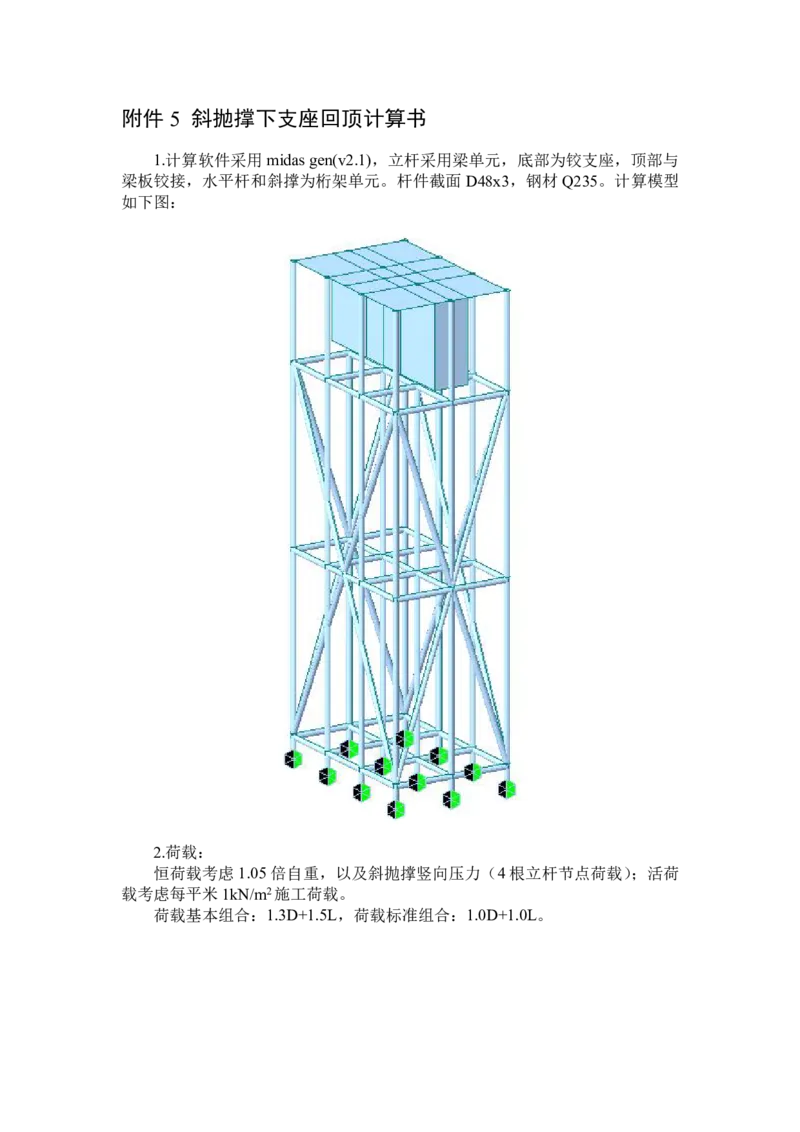

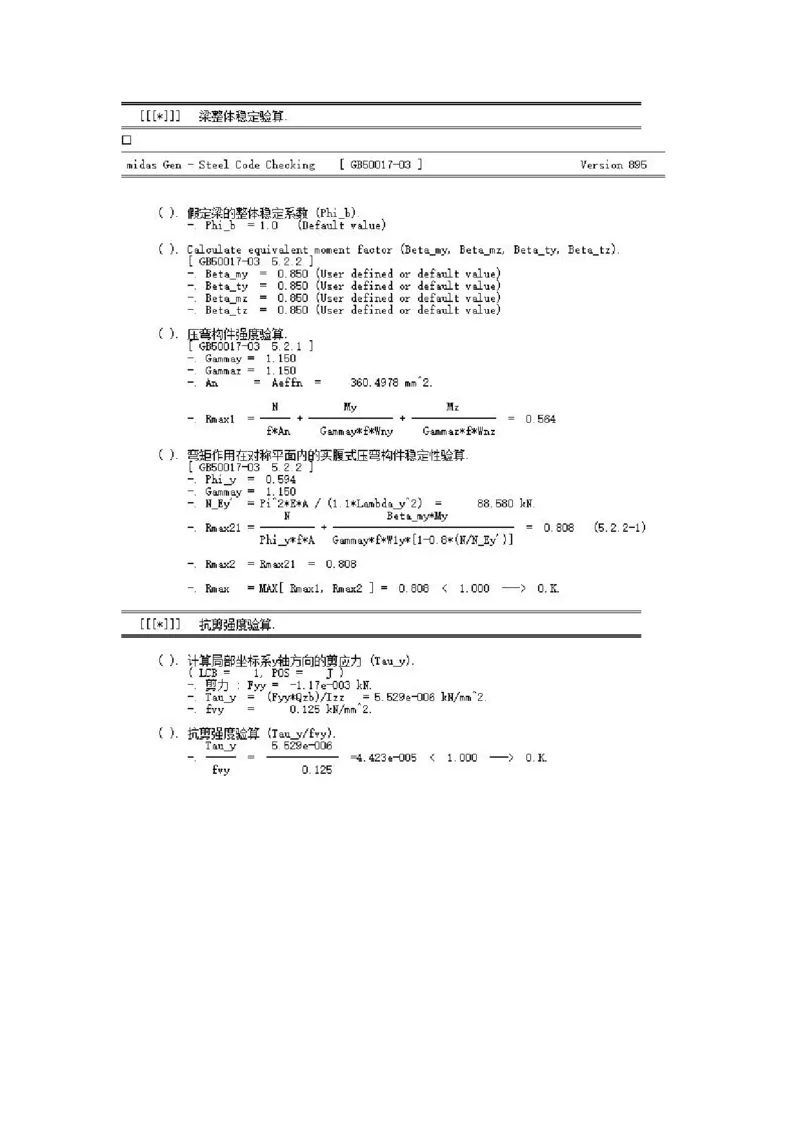

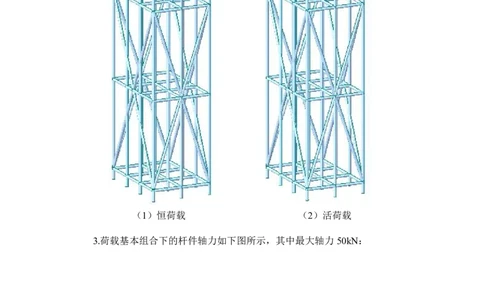

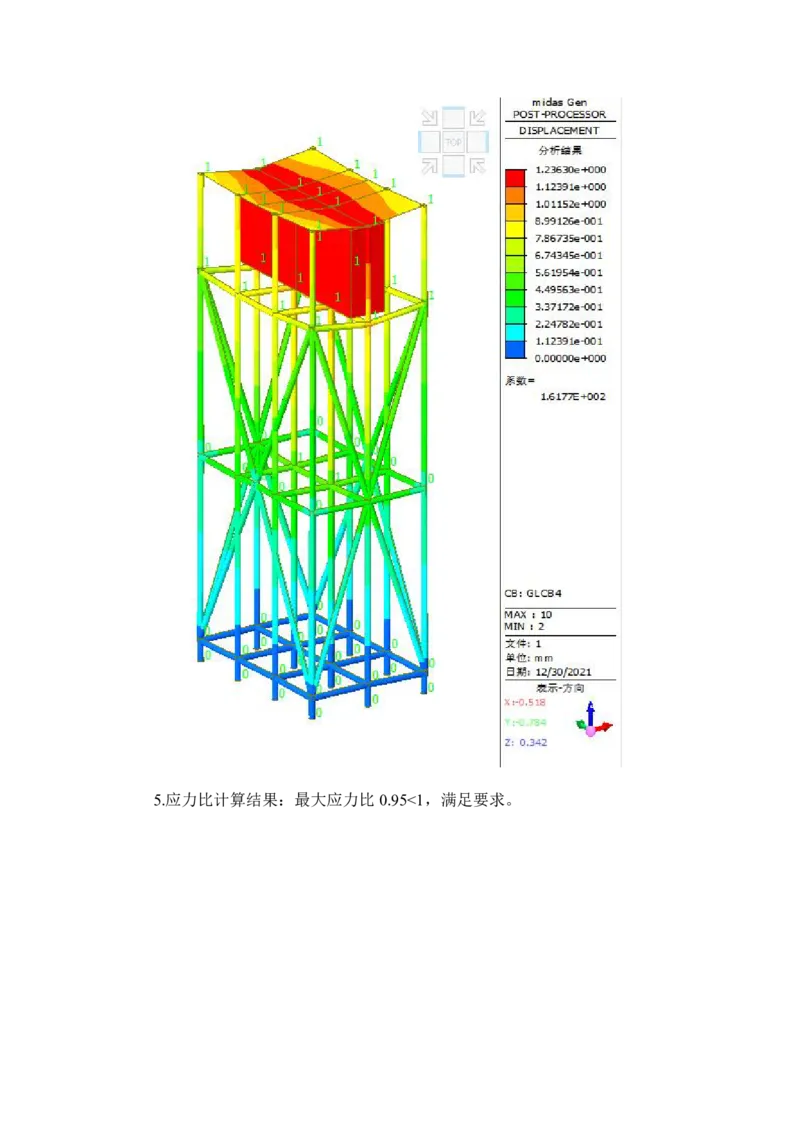

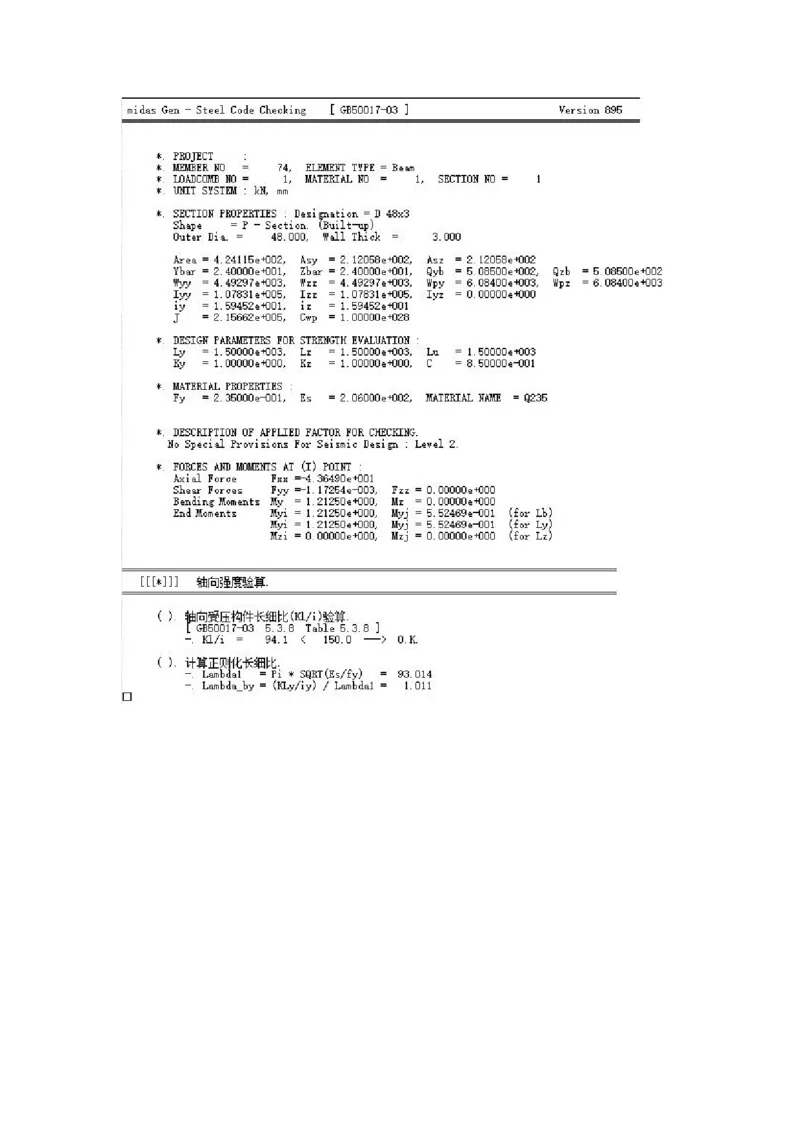

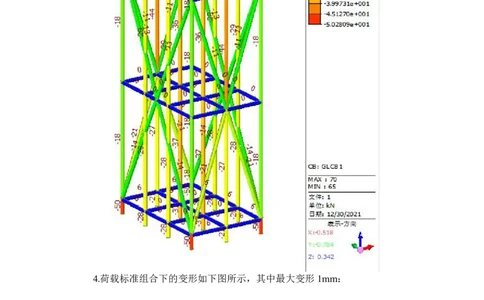

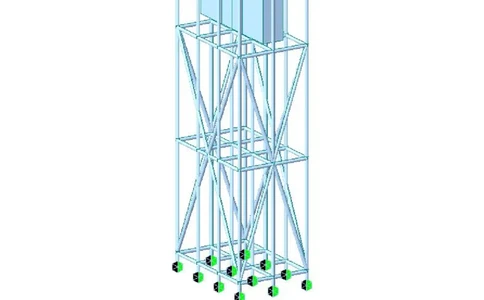

附件 5 斜抛撑下支座回顶计算书 1.计算软件采用 midas gen(v2.1)，立杆采用梁单元，底部为铰支座，顶部与 梁板铰接，水平杆和斜撑为桁架单元。杆件截面 D48x3，钢材 Q235。计算模型 如下图： 2.荷载： 恒荷载考虑 1.05倍自重，以及斜抛撑竖向压力（4根立杆节点荷载）；活荷 载考虑每平米1kN/m2施工荷载。 荷载基本组合：1.3D+1.5L，荷载标准组合：1.0D+1.0L。（1）恒荷载 （2）活荷载 3.荷载基本组合下的杆件轴力如下图所示，其中最大轴力50kN：4.荷载标准组合下的变形如下图所示，其中最大变形1mm：5.应力比计算结果：最大应力比0.95<1，满足要求。6.最大应力比杆件详细计算书如下：
