万东胃肠机开机软件报错高压连接失败

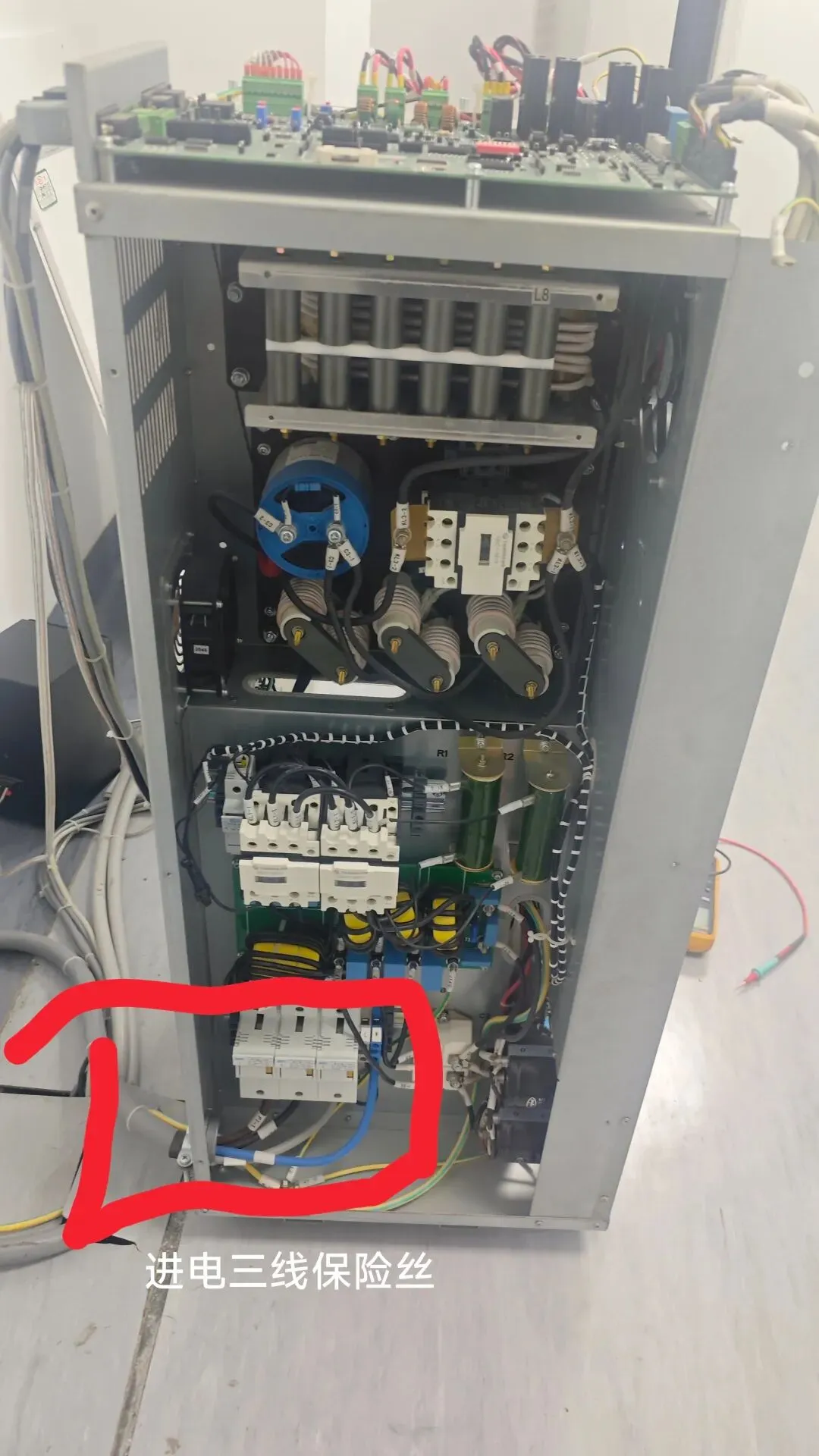

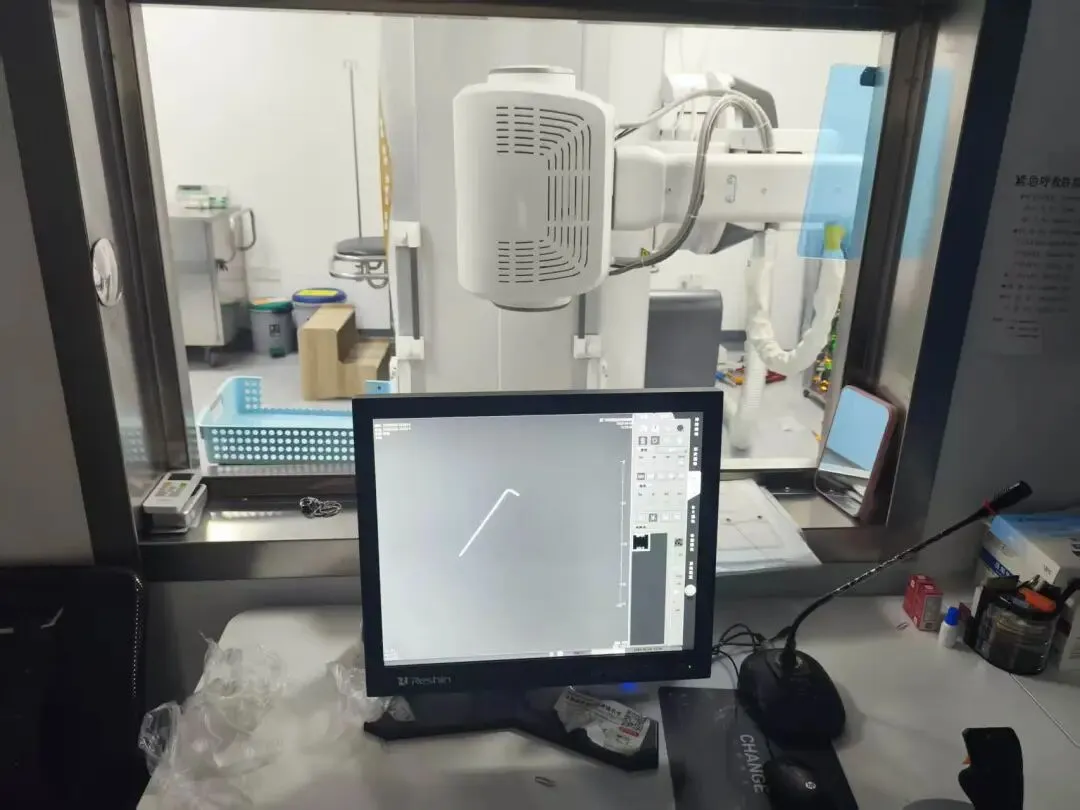

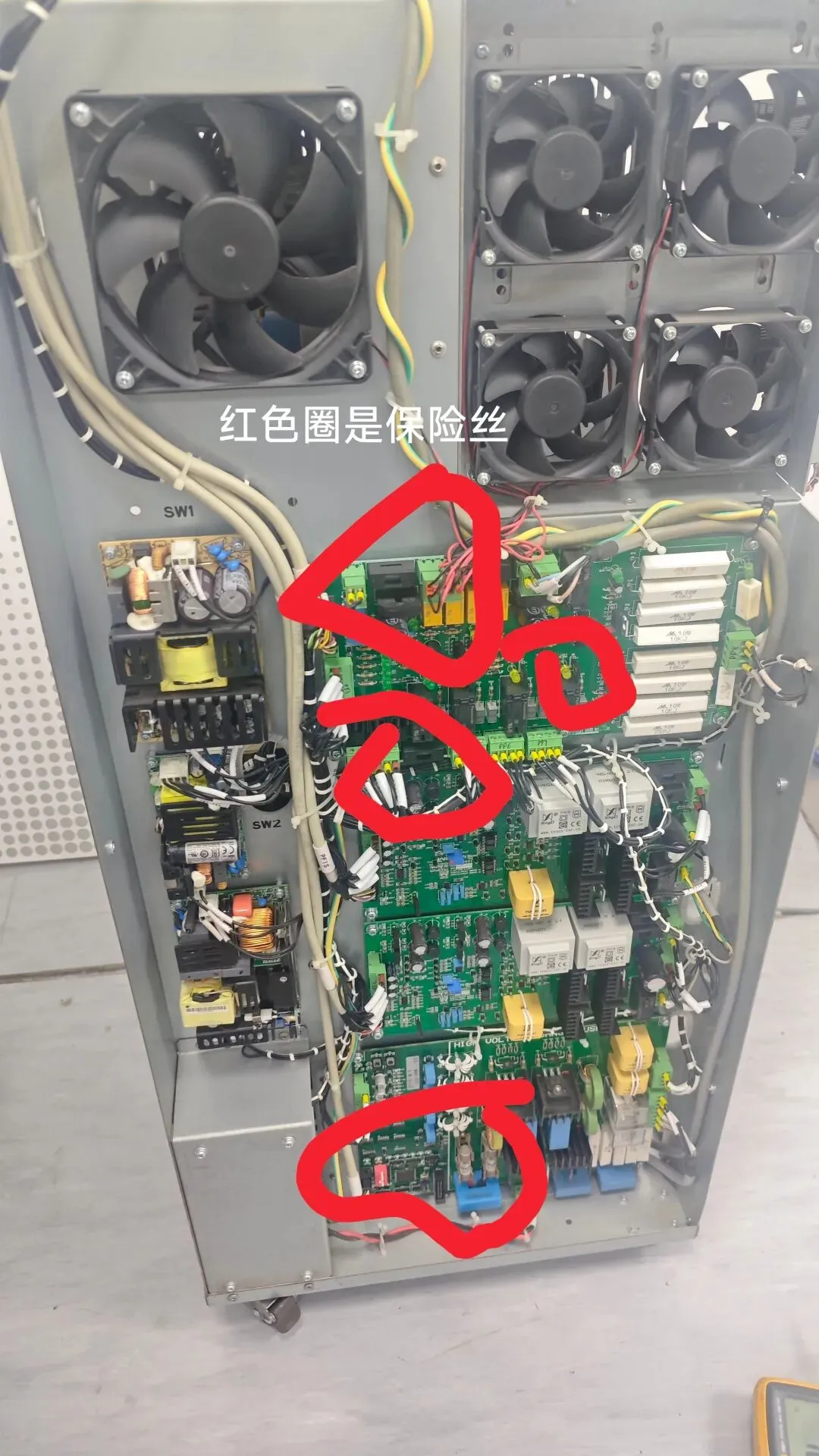

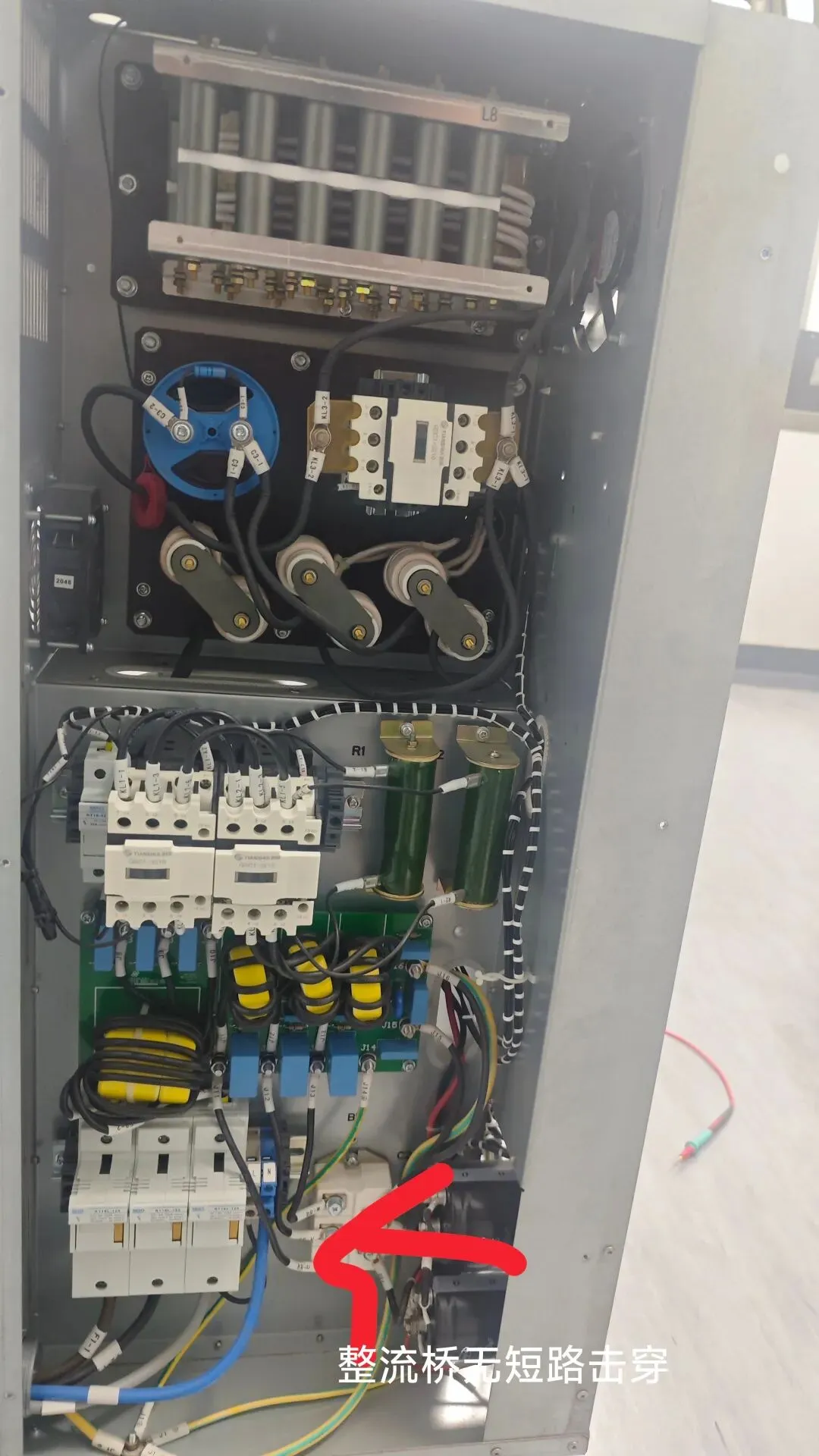

万东胃肠机开机软件报错高压连接失败一.万东数字胃肠机（DRF系列）工作原理: 万东胃肠机属于高频逆变X线透视/摄影一体机，核心是动态实时透视+瞬时点片，专门观察胃肠道蠕动、钡剂流动，也可做DR拍片、各类造影。 主要硬件组成 1. 高频高压发生器（就是你前面图片那台高压柜）：工频交流电→高频逆变升压，输出稳定的高压直流给X射线球管；精准控制kV、mA，透视是低mA连续输出，拍片是短时大mA曝光。 2. X射线球管组件：旋转阳极球管，高压轰击阴极灯丝电子，撞击阳极靶面产生X射线；限束器控制X线照射范围。 3. 动态平板探测器（老机型为影像增强器+摄像机）：接收穿透人体后的X射线，转换成电信号。 4. 电动多功能诊断床：可±45°倾斜、升降、平移，方便患者站立/卧位，做食道、胃、结肠钡餐造影。 5. 图像工作站+控制台：采集、降噪、存储、实时显示图像，AEC自动剂量控制。 完整成像原理（分两步：透视 + 点片摄影） 1. 透视（动态观察，胃肠核心功能） 1. 控制台设置透视kV/mA，高压发生器输出高压，球管发射X射线。 2. X射线穿过人体，钡剂（硫酸钡）吸收X线多，胃肠道软组织吸收少，形成射线强度差。 3. 穿透后的X线打到动态平板探测器，把X光子转为电信号，传给图像主机。 4. 工作站实时处理，连续动态视频图像在显示器显示，医生可以实时看胃、肠道蠕动、钡剂流动。万东带脉冲透视，间断发射X线，降低患者辐射剂量。 2. 点片摄影（静态高清拍片） 发现病灶瞬间，按下点片曝光：高压发生器瞬间输出大电流，球管短时曝光，平板采集一张高清静态图像，保存DICOM图片，传到PACS。 二.故障现象: 设备在开机待用状态下，高频发生器中突然出现“砰”的一声异响后，设备出现无法开机的现象。 三.故障检修及处理: 1.设备在出现异响前，透视、拍片均正常，分析异响声音应该为电器元件损坏时发出的声音；打开发生器机柜检测发现，闻机柜内部有明显烧焦味， 2.检查设备进电32A的3个主保险均无损坏；检查主电路，发现三相全桥整流器无短路，驱动板控制板等电路板保险丝是否烧断

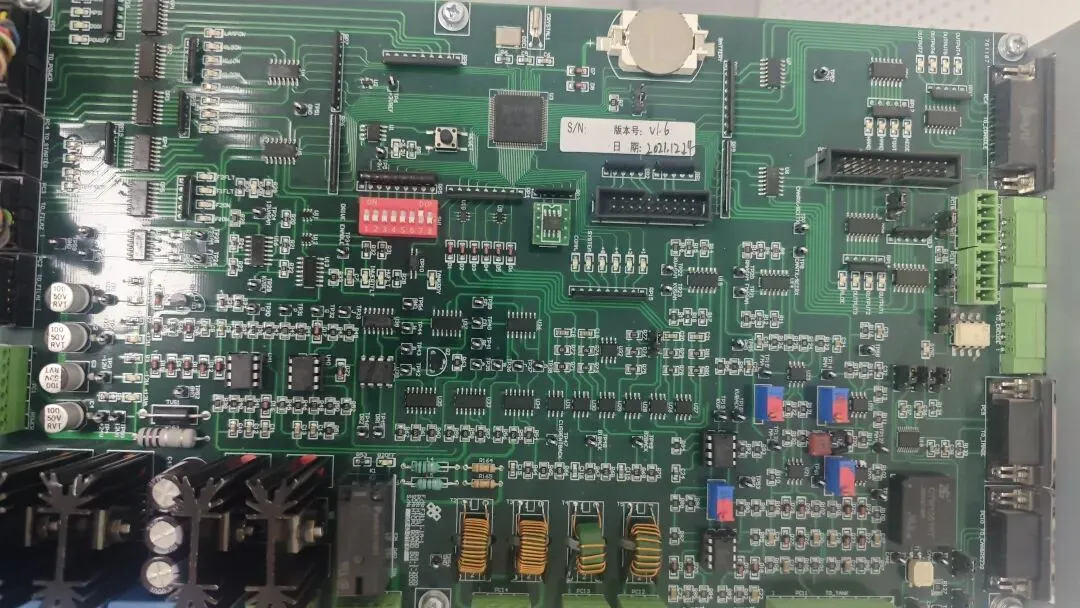

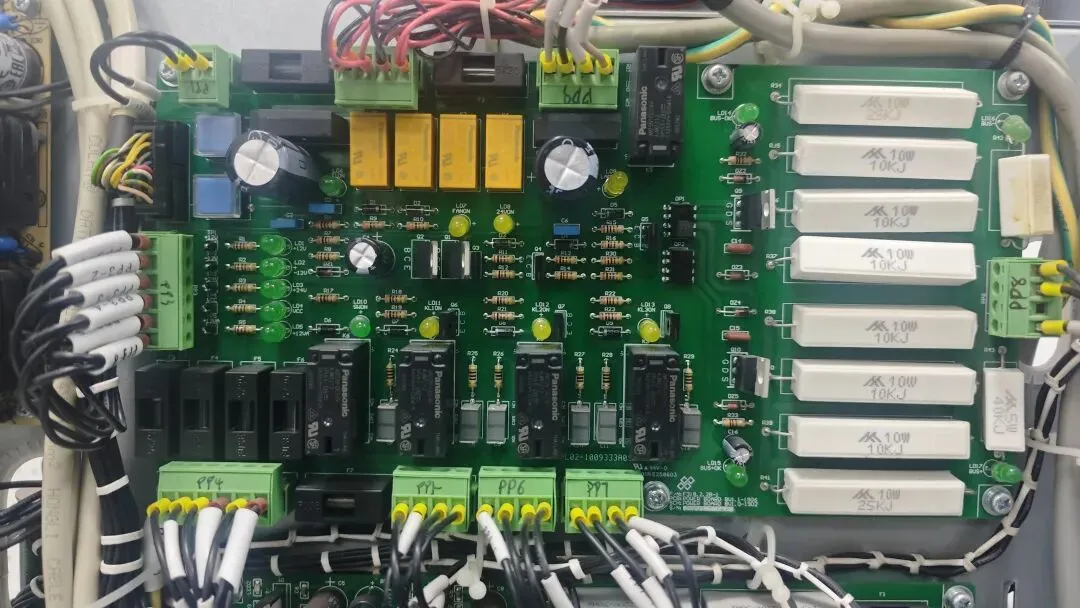

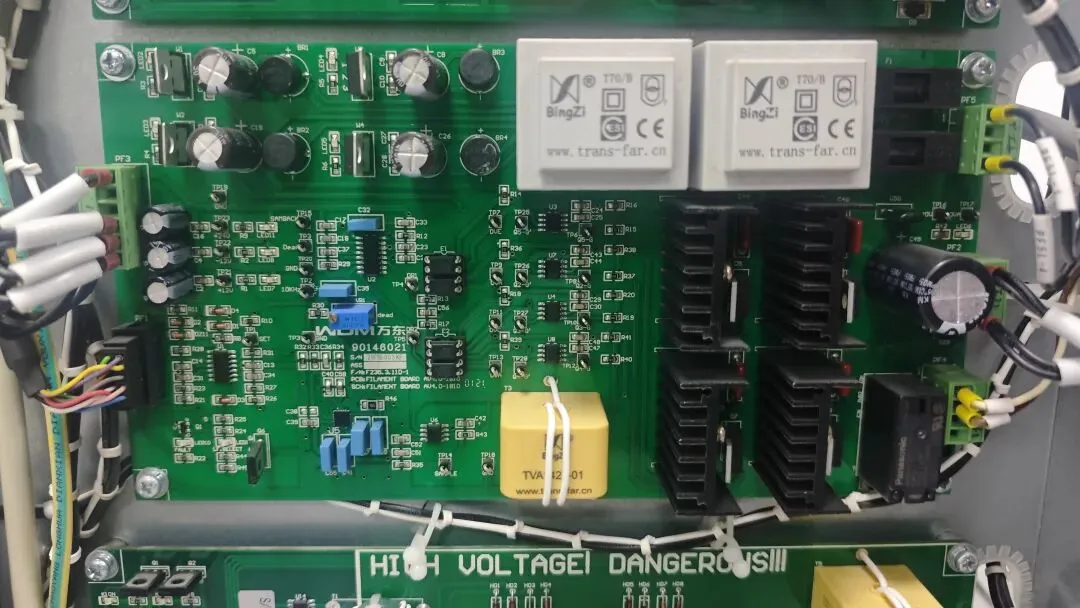

3.依次用万用表取下保险丝测量阻值，检查图片上板件 控制板保险丝无损坏

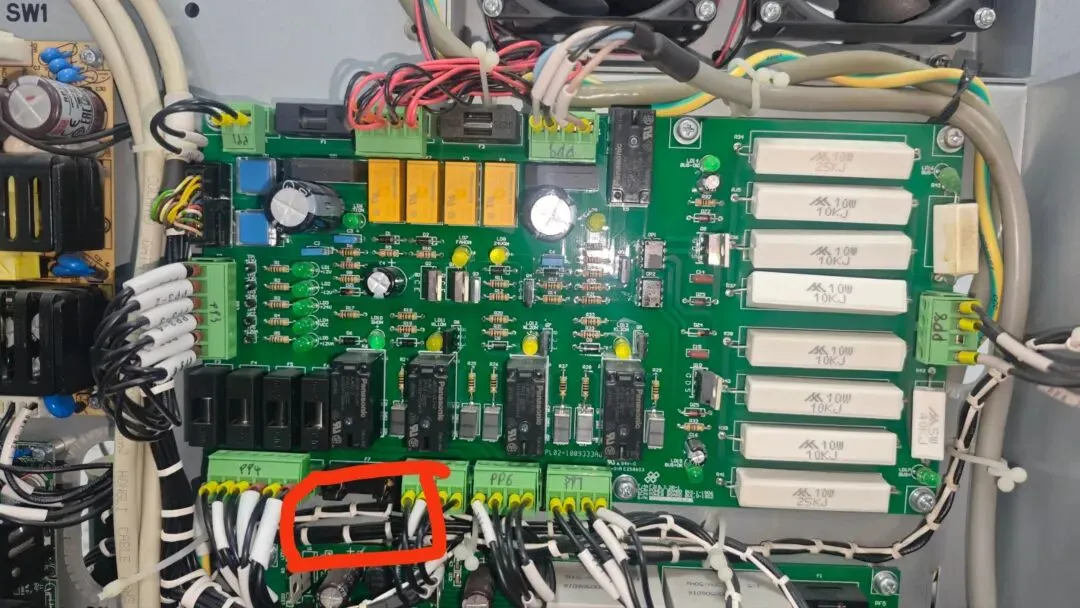

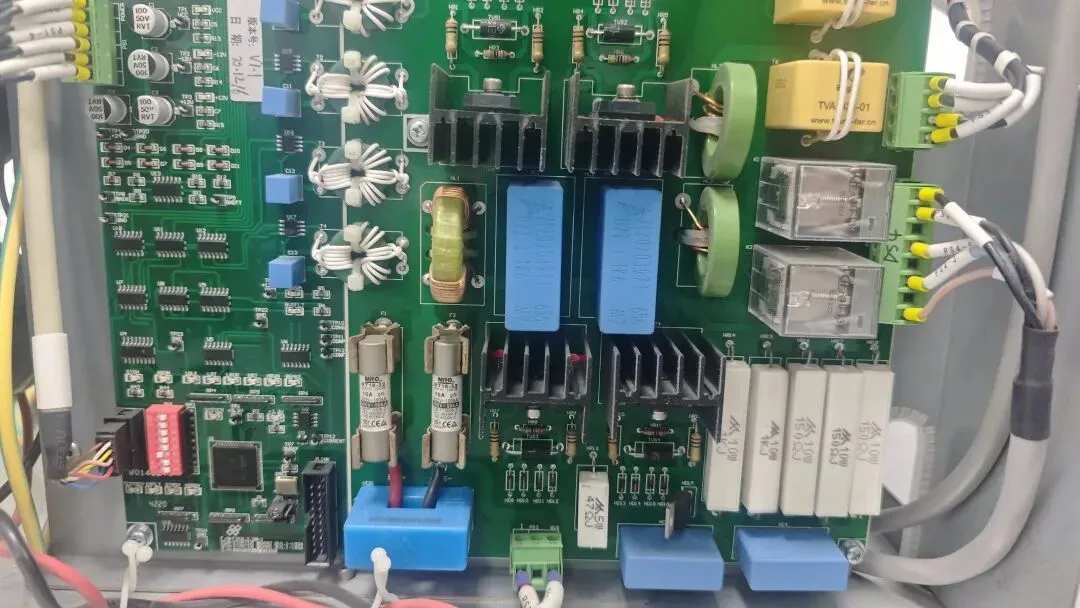

4.此处有保险丝炸断，必须取下来进行测量，第一次不懂该电路图走向，只能断开pp4 pp5 pp6 pp7 pp3 pp8 pp9依次测量有没有短路，后面排查pp5一插就出现爆保险丝

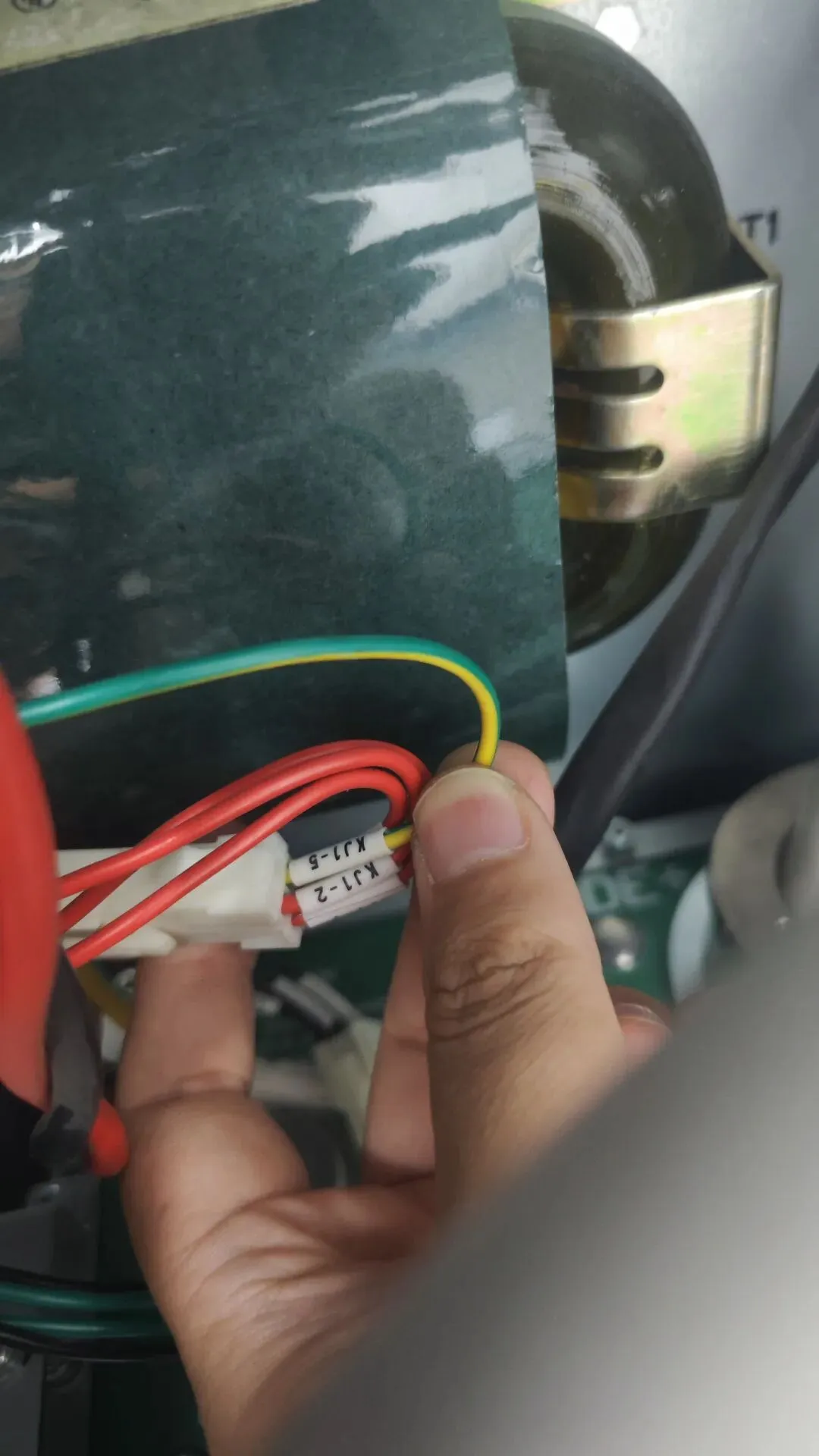

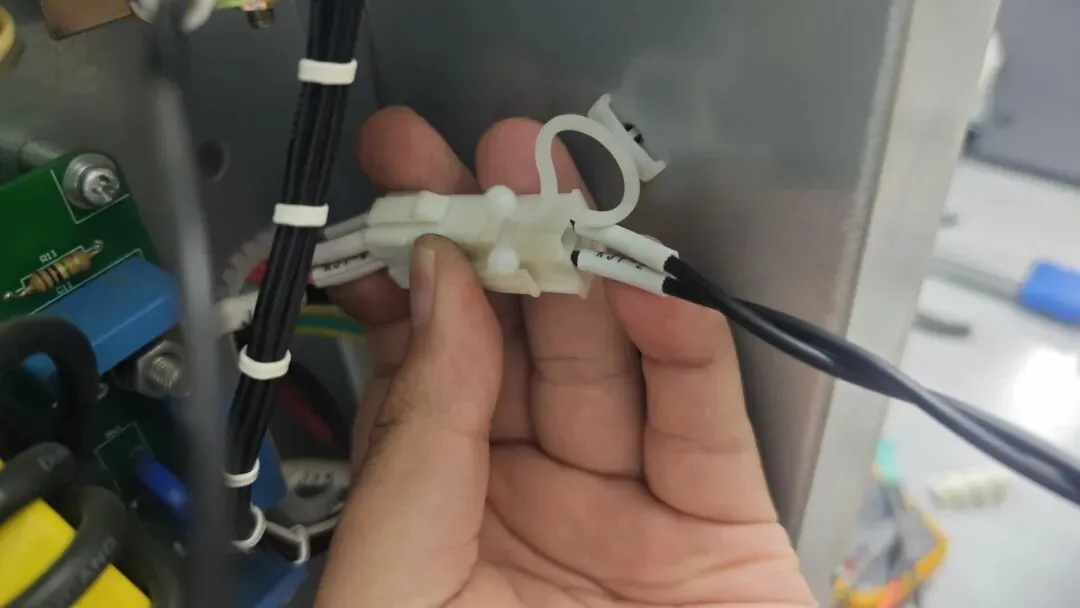

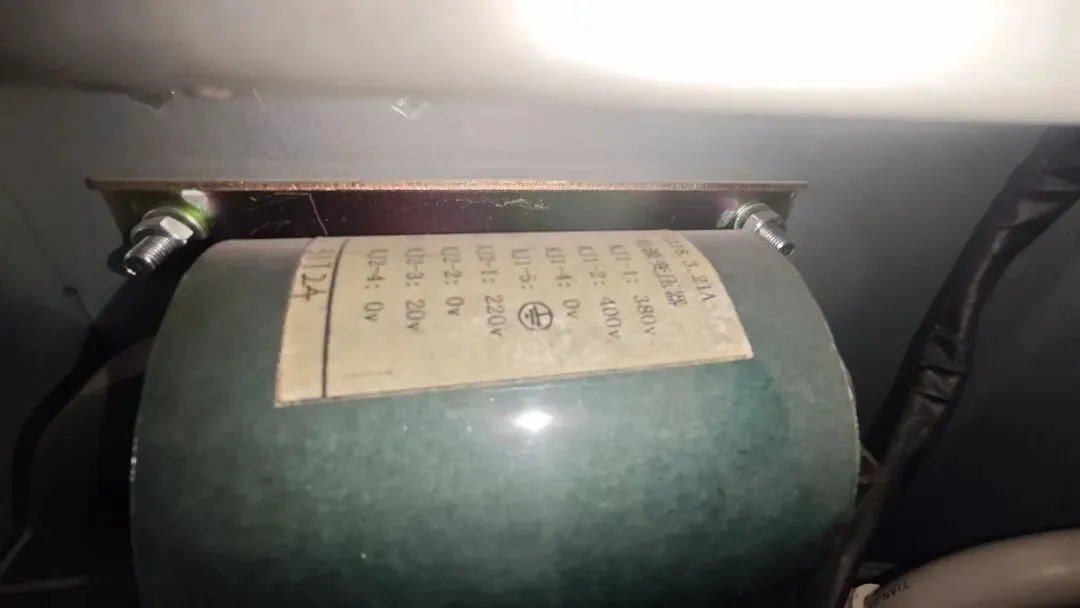

5.拨下pp5插线研究前端为变压器输入电压400V和输出电压220 V ，输入输出电压很稳定

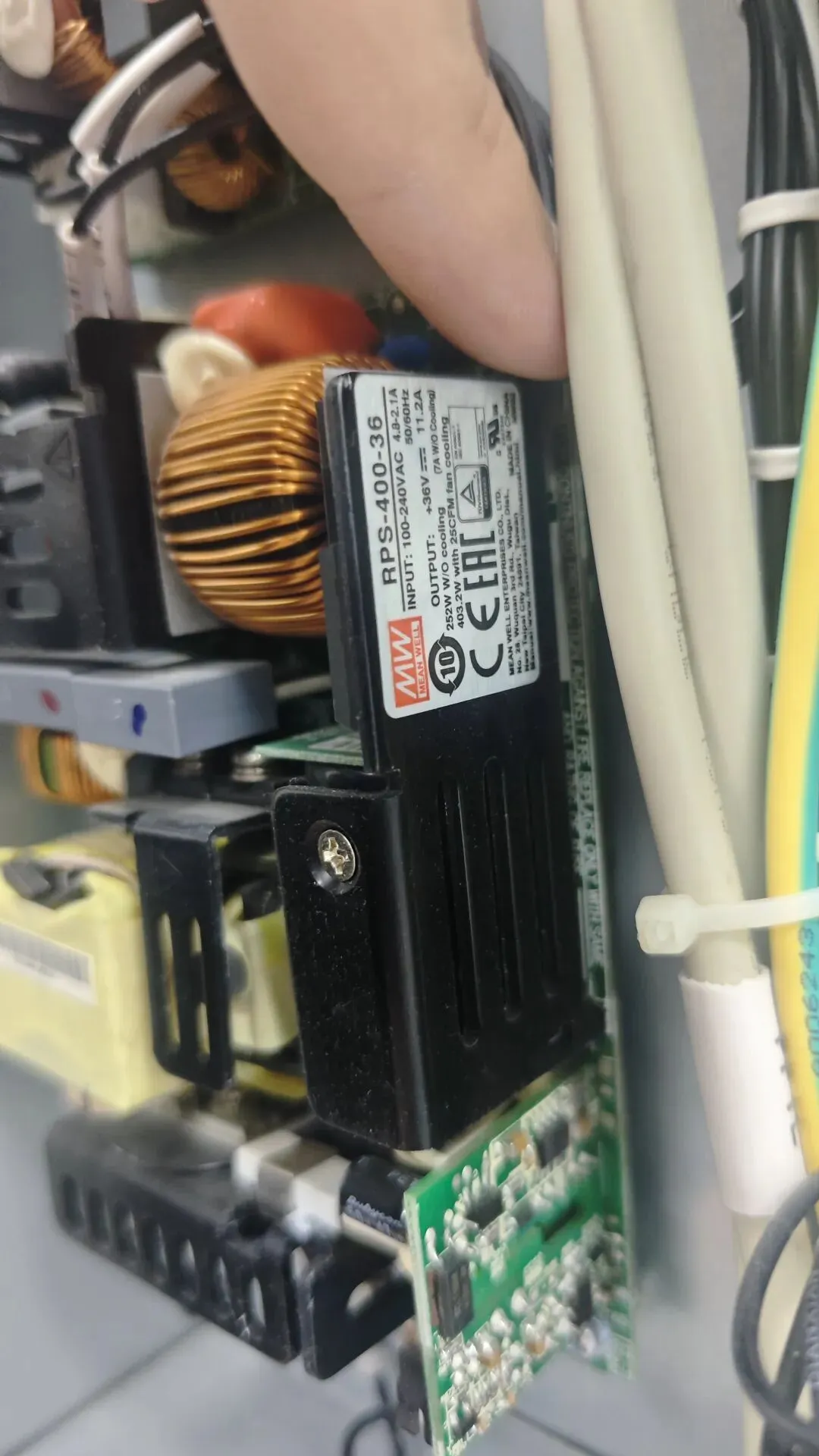

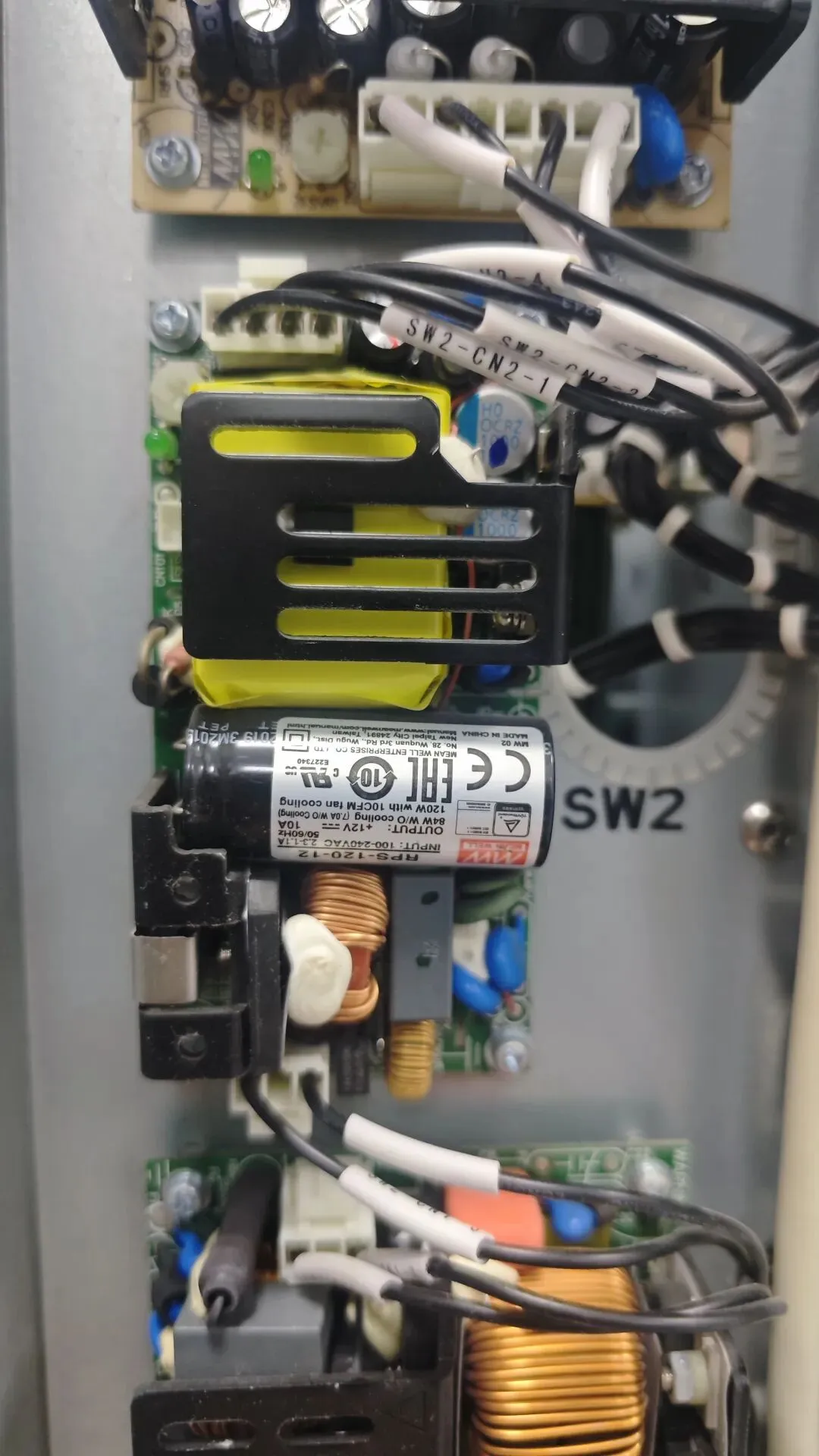

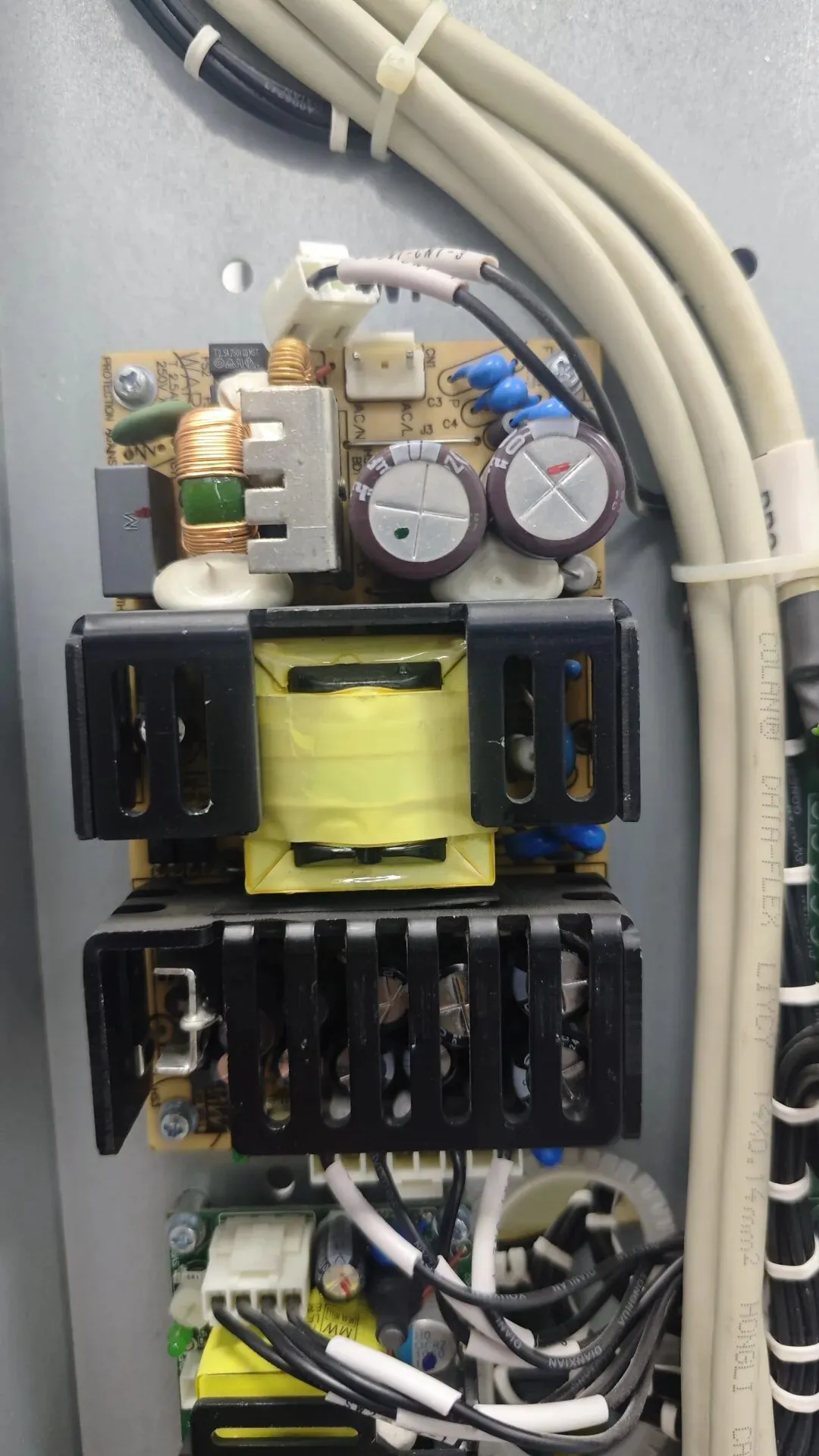

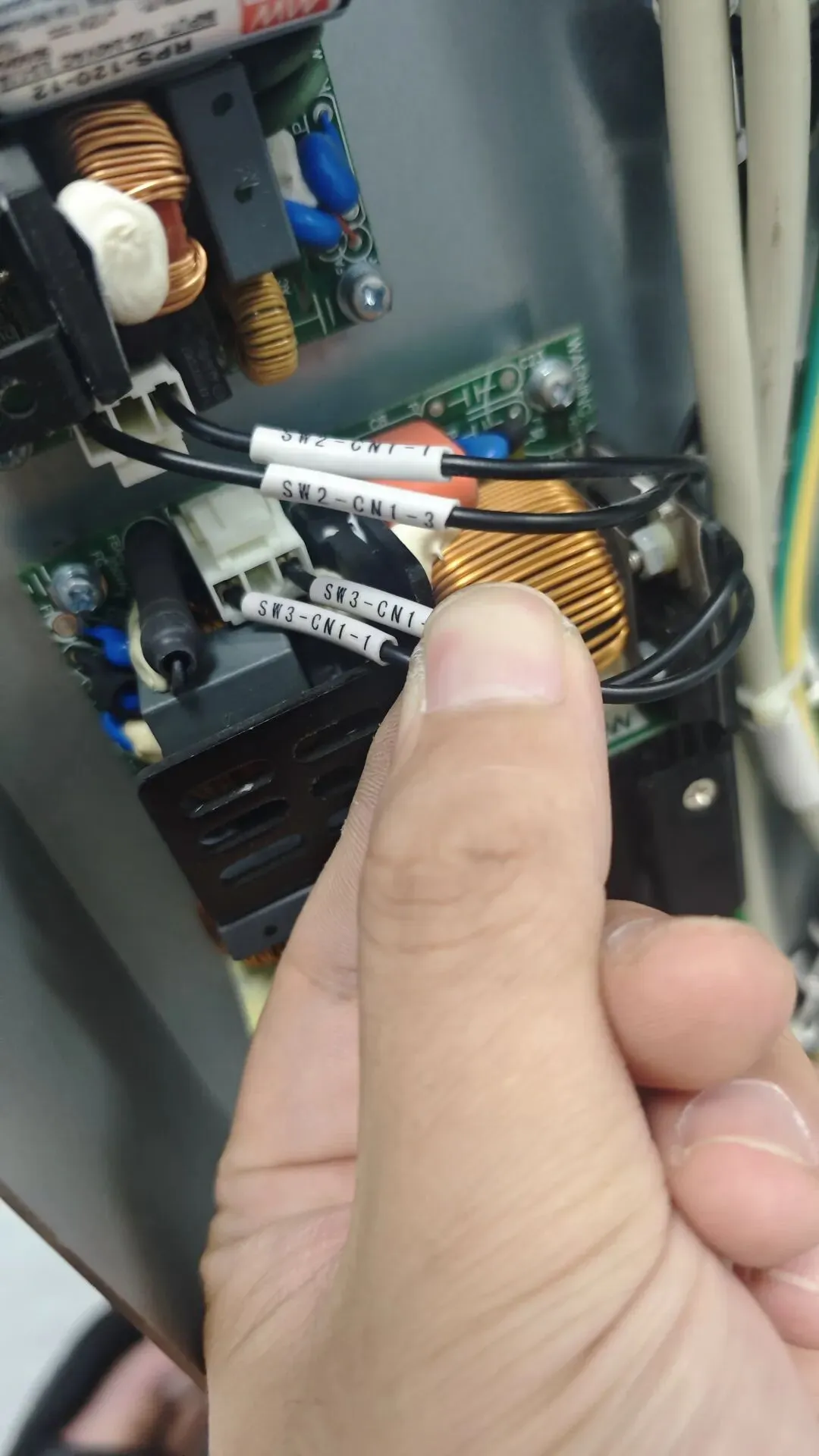

6.怀疑后端负载电源盒有问题，将三个电源盒进电电压线路拨插检查，电压均为223.65v，输入电压很稳定，于是怀疑后端输出电压不正常，拨出各组输出电压线路，依次测量电压24v 12v 36V 5v都正常电源所标注电压

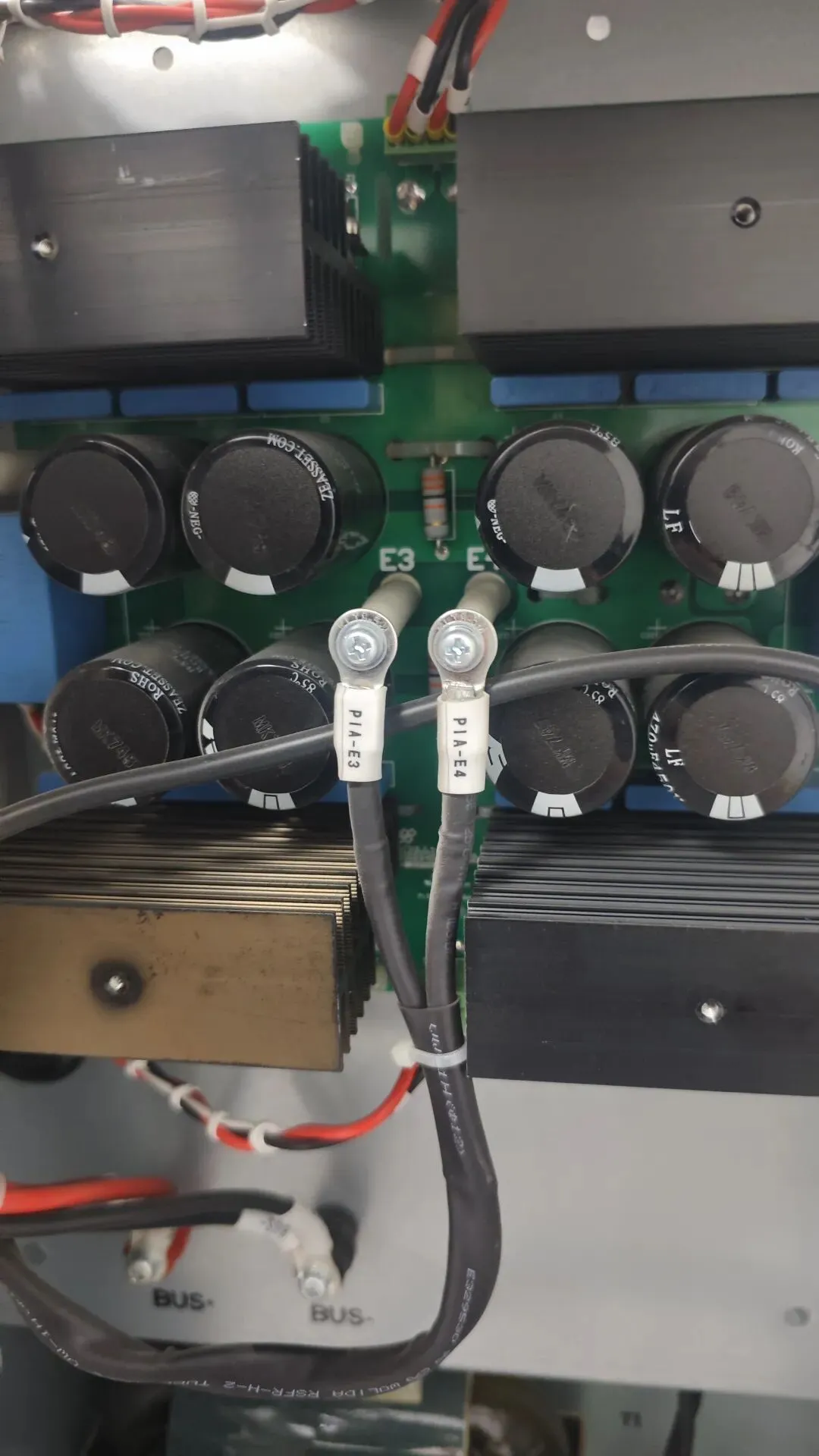

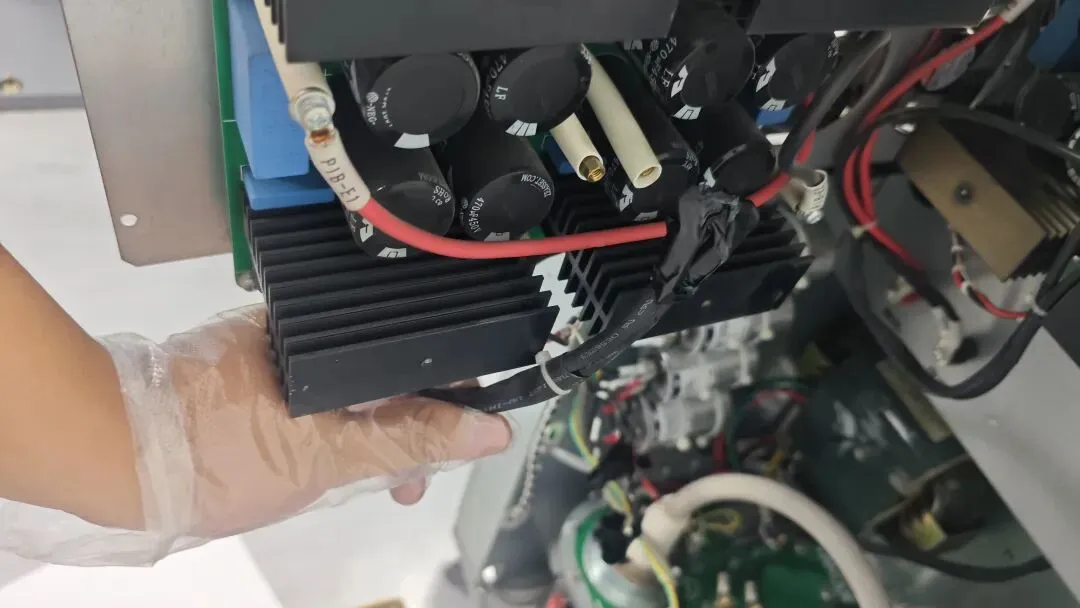

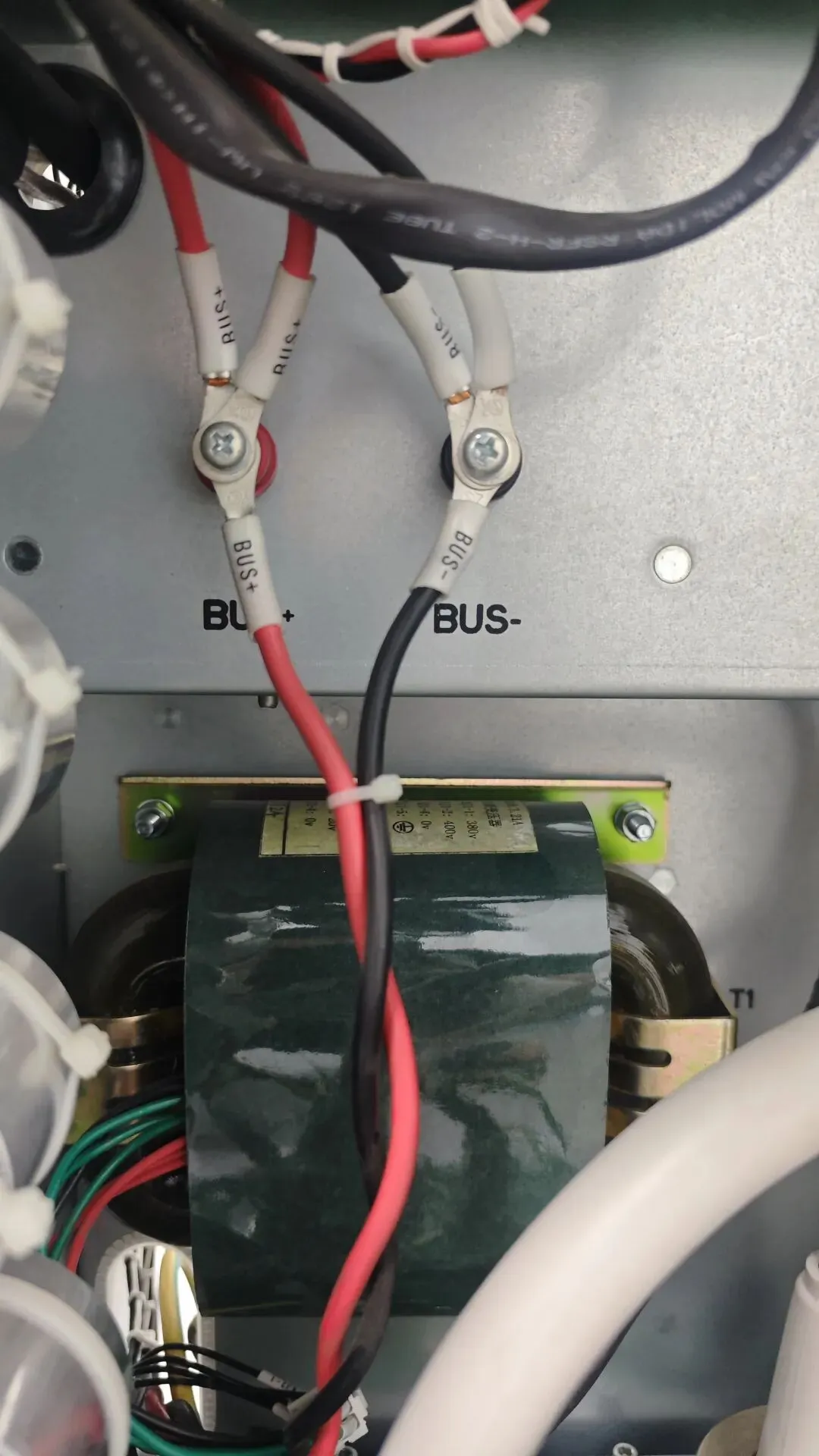

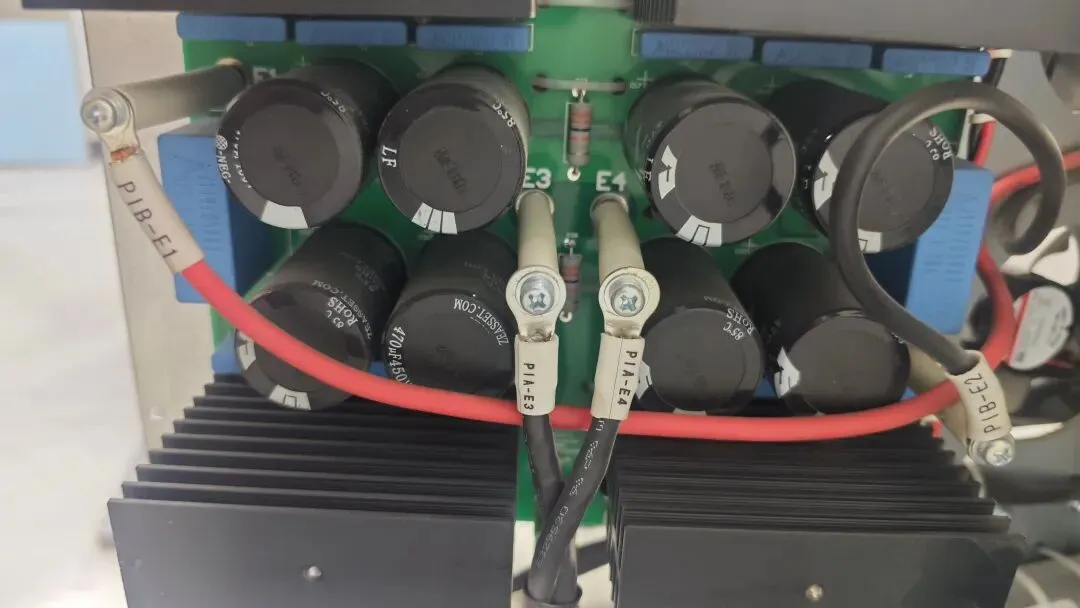

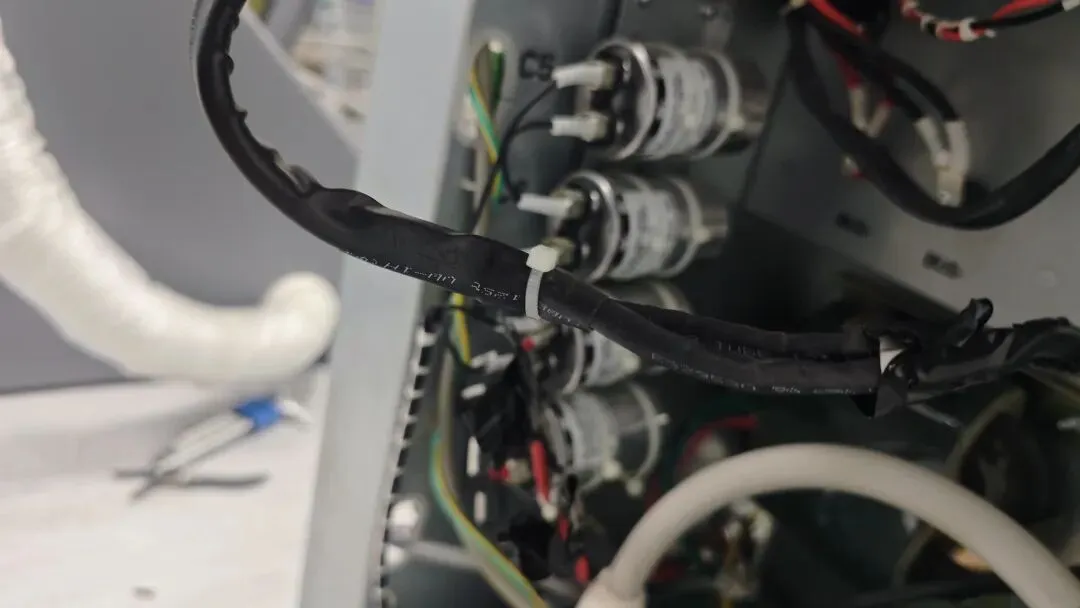

7.怀疑控制板启动逆变板时出现爆保险丝的情况，于是将两组逆变板bus+ bus- 两组e3 e4的线路和以及输出电压线路取下，安装保险丝测试，依旧出现爆保险丝的情况

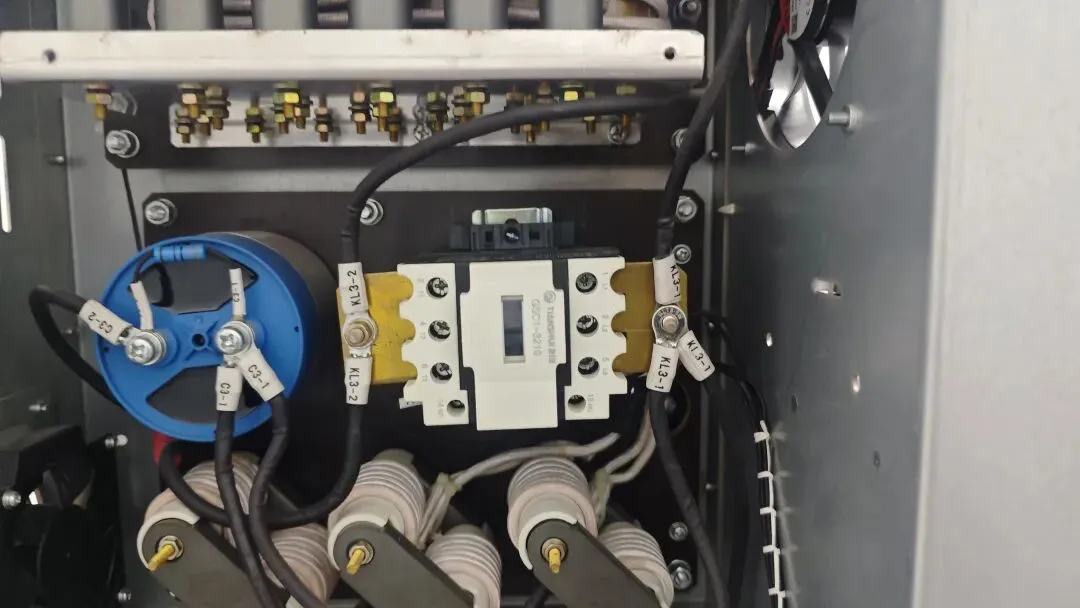

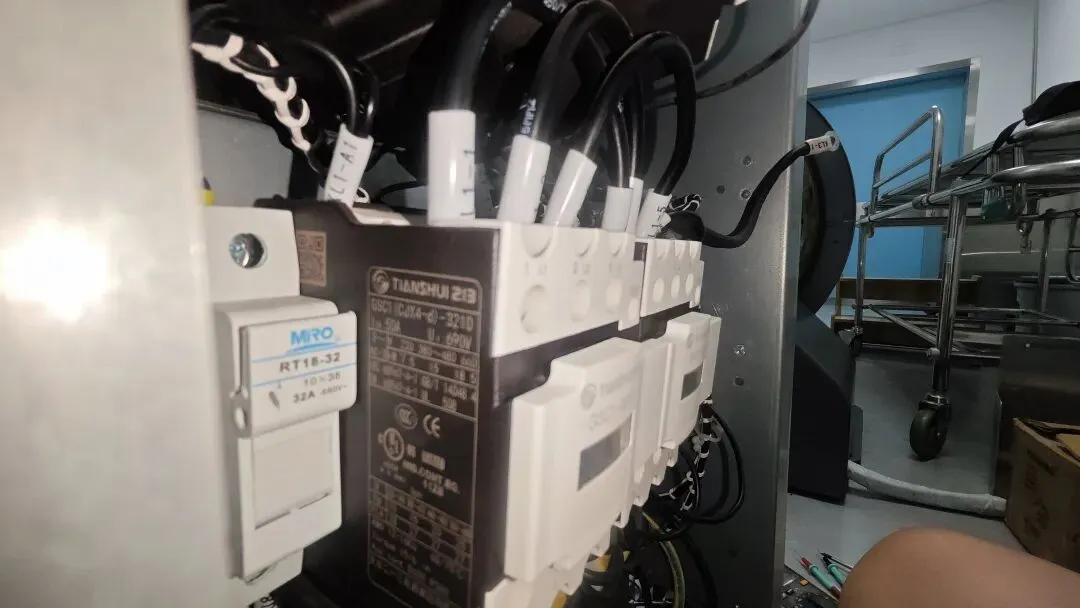

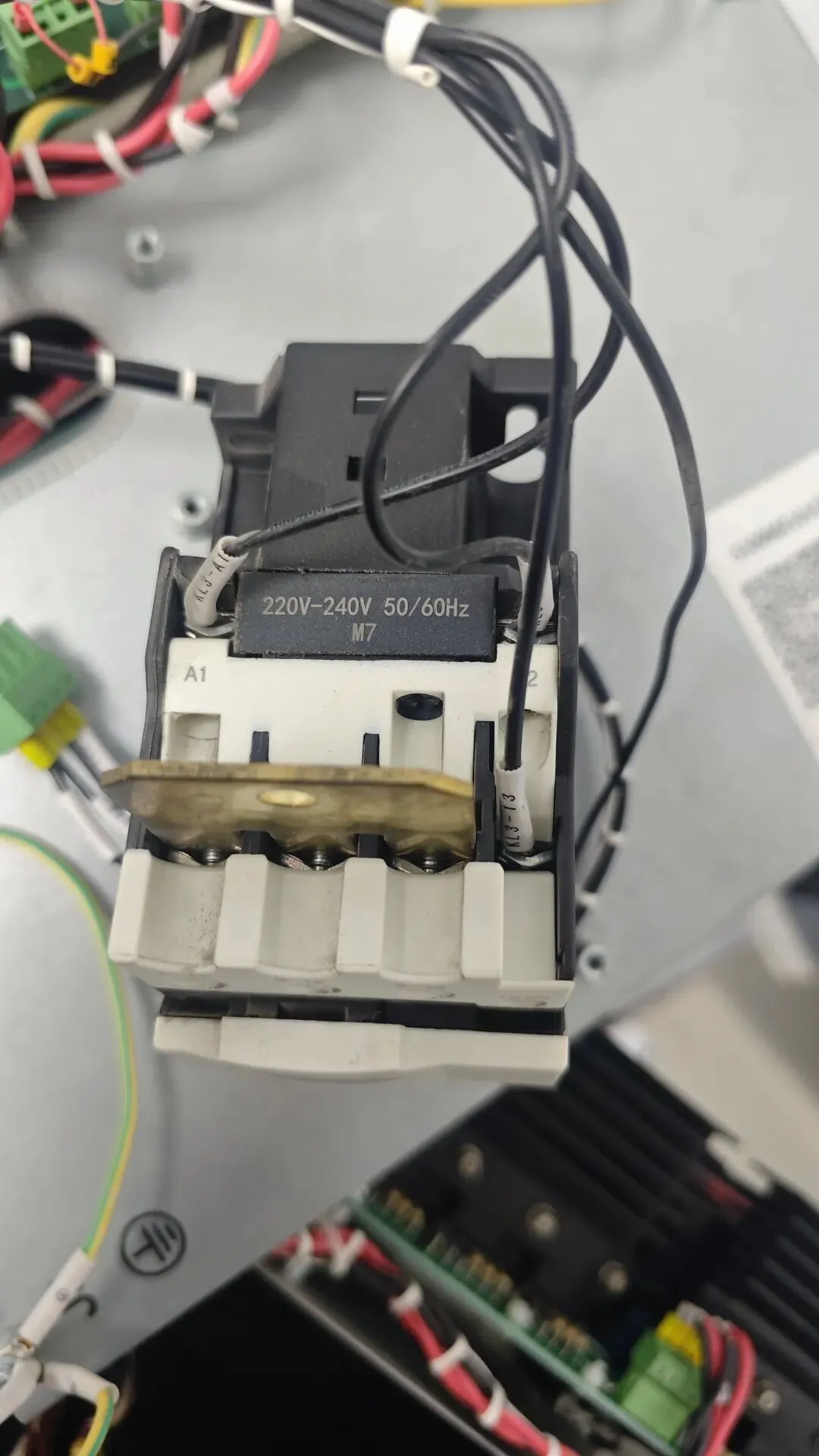

8.于是怀疑是高压模块过来线路出现问题，检查线圈 继电器 交流接触器，发现一组交流接触器线圈处于1.8欧姆，同比其他交流接触器线圈阻值340.5欧姆不一致，怀疑是线路和控制板干扰，取下线圈供电线路分别测量，依旧是1.8欧姆，采购该交流接触器进行安装调试，正常曝光透视
结论:万东高频胃肠机多应用于中小型医院，部分大功率元件散热不良；另外，医务人员对万东高频胃肠机的不正规操作，会引起设备的严重短路烧坏现象。研究中的烧坏交流接触器触点现象很罕见。高频机控制反馈大多采用闭环控制，维修人员在维修之前一定要认真阅读维修手册，理清其工作原理和线路图，尽量避免在维修过程中的出现误判情况。
