TIA软件中HMI与PLC通讯连接详细介绍

在TIA软件中，要组态HNI与PLC的通讯连接方法如下：

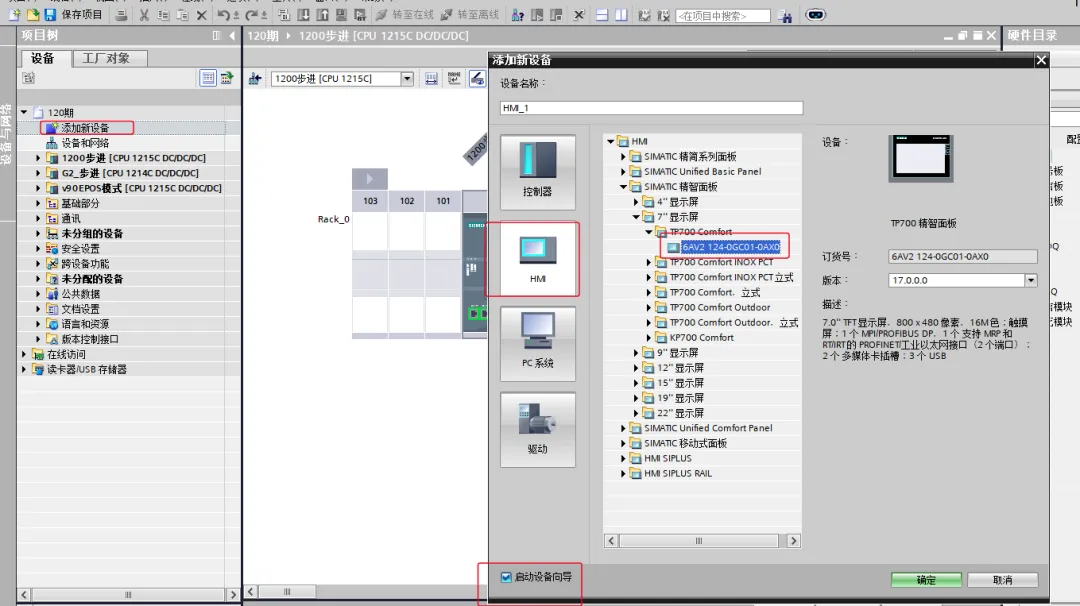

第一步：在组态好的TIA项目中添加HMI

组态HMI也可以在网络视图里面直接组态，这里选用直接添加，勾选启用向导，在向导里面添加要连接的CPU，当然，不同向导，直接在网络视图里面建立与PLC的连接也可以。

注：添加HMI或者是PLC时，要根据项目实际情况条件，也就是要跟项目中是HMI硬件订货号一致。

第二步：设置向导

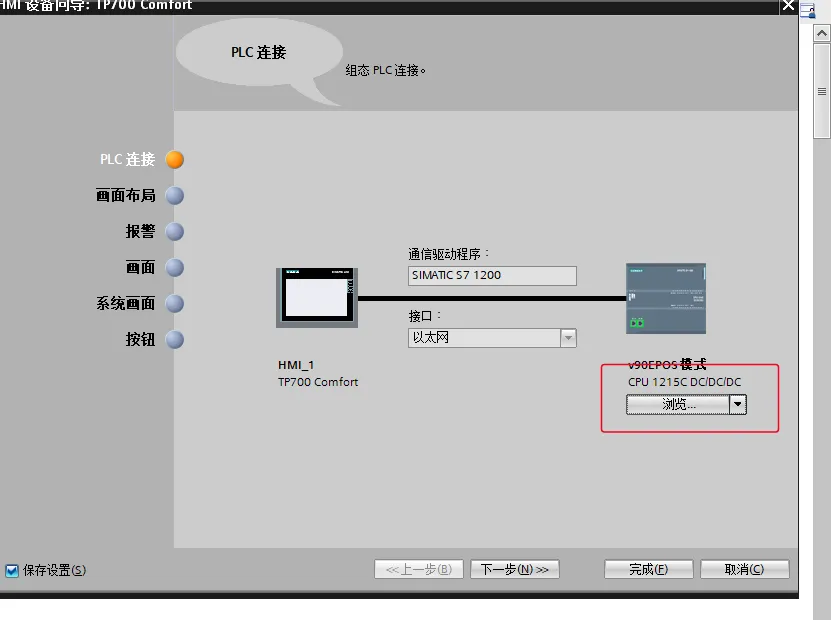

在浏览中选择要连接的CPU

注意：要连接的CPU必须是离线状态，在线的选不到设备的。

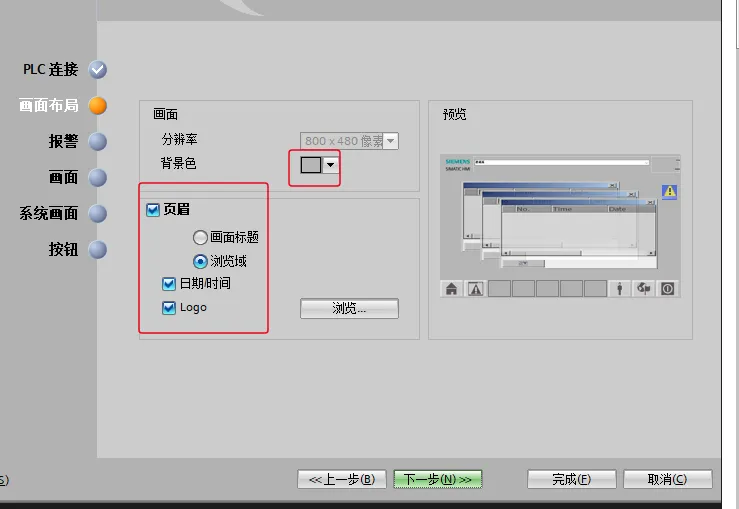

根据需要设置，如果不需要可以将勾选取消，如要更改Logo，选择浏览去选择即可。

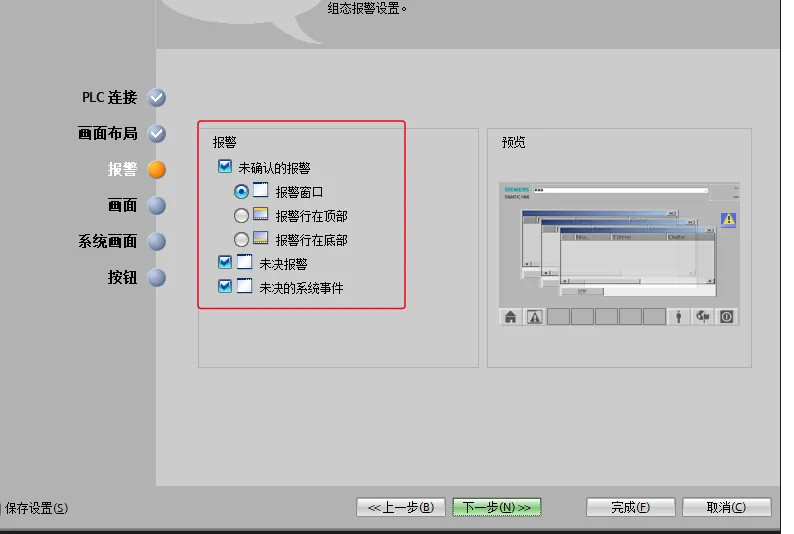

此处一点更要设置，如取消勾选，会导致组态中的报警无法正常显示。

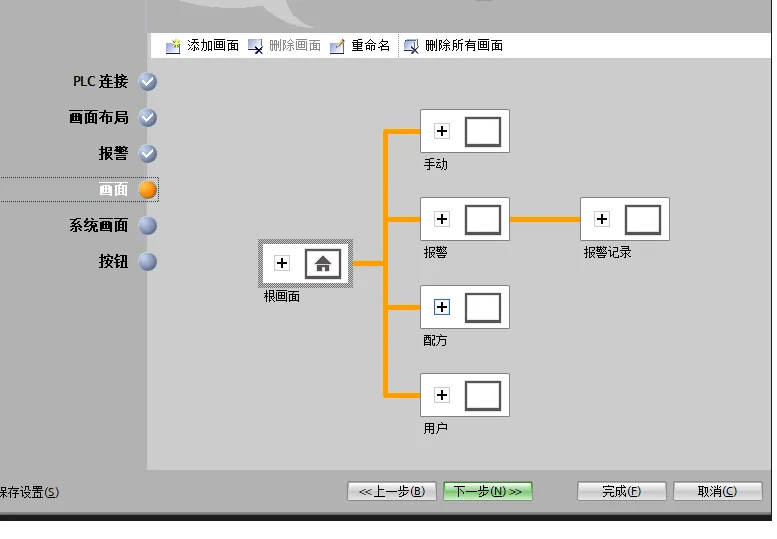

此处默认为根画面（主画面），需要添加其他画面，直接选择+即可，但一定要注意从属关系，并且画面名称不能冲突，更改画面名称时尽量通俗易区分。

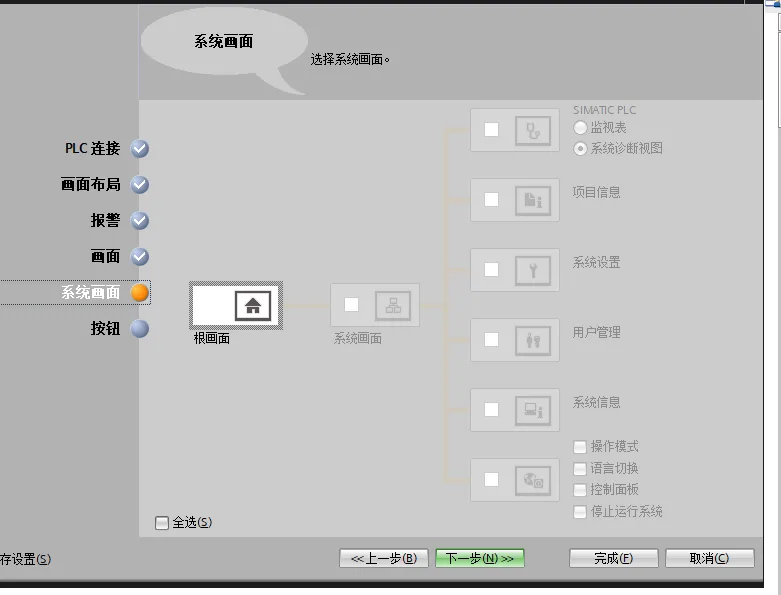

系统画面显示系统信息，用不到可以不勾选。

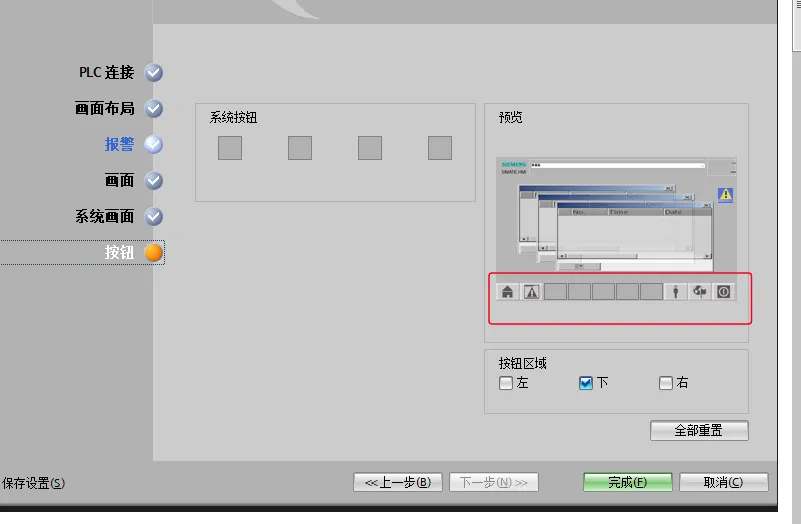

设置通用按钮，如果不需要，可取消勾选。设置中设置完成确定无错无需更改直接点击完成即可，如需要重新组态参数，选择全部重置。

第三步：检查PLC与HMI有没有连接成功

把PLC下载到硬件，然后启用HMI仿真

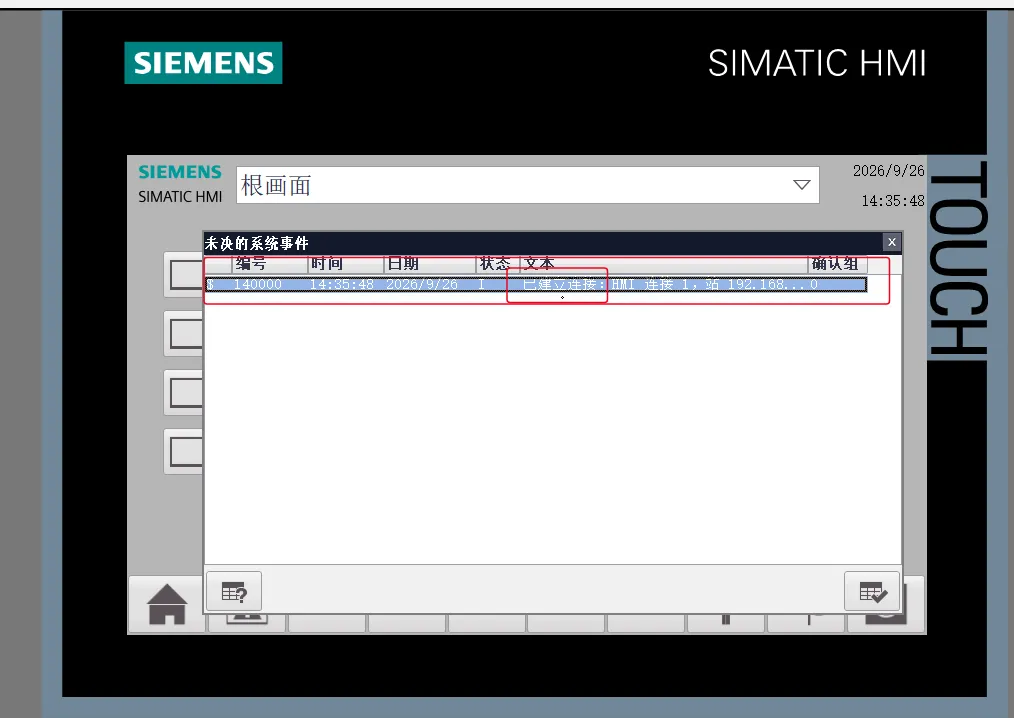

在弹出界面显示已建立连接，说明HMI与CPU握手成功，组态HMI控制画面即可。

拓展：

HMI与CPU连接时，显示未建立连接处理方法

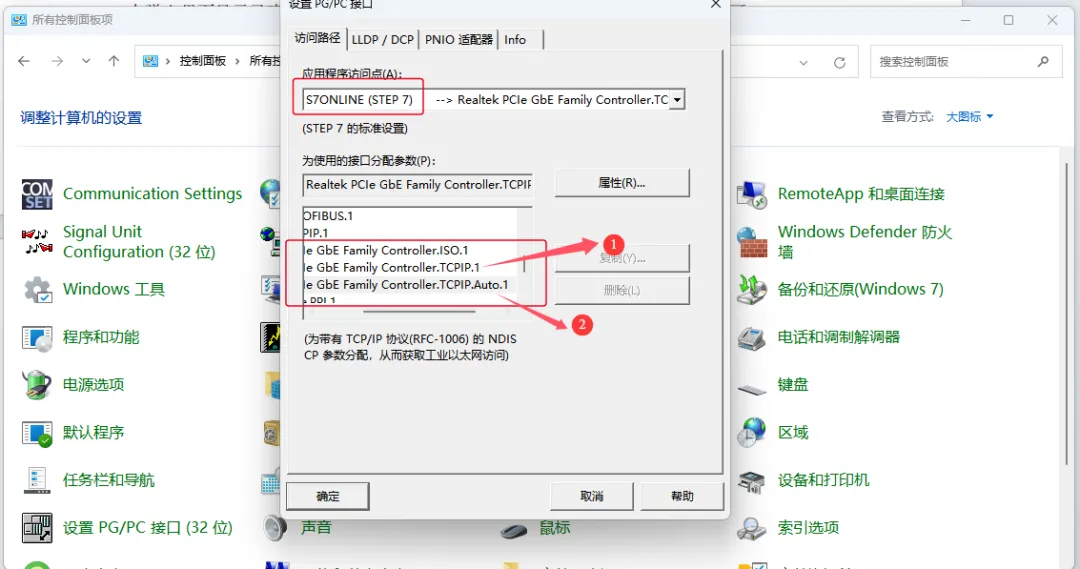

设置PC（电脑）IP为自动获取，设置电脑段PG/PC接口如下：

①为手动IP设置方式

②为自动获取IP设置方式

注意：设置的连接必须是网卡驱动连接；如果电脑端IP会自切换为手动，PG/PC接口可以改为手动试试（一般很少出现）。
