AI 数据中心液冷架构:冰水机核心机制解析

 高密度机柜散热挑战：

面对 100～130kW 以上的高密度机柜（如 NVL72），冰水机是厂务端的「热交换心脏」。 透过 双回路隔离设计、15～25°C 高温供水防结露、自然冷却 (Free Cooling) 与 秒级变频调节，确保 700～1200W GPU 长时间维持满载不降频，全年 PUE（Power Usage Effectiveness，电源使用效率） ≤1.15。

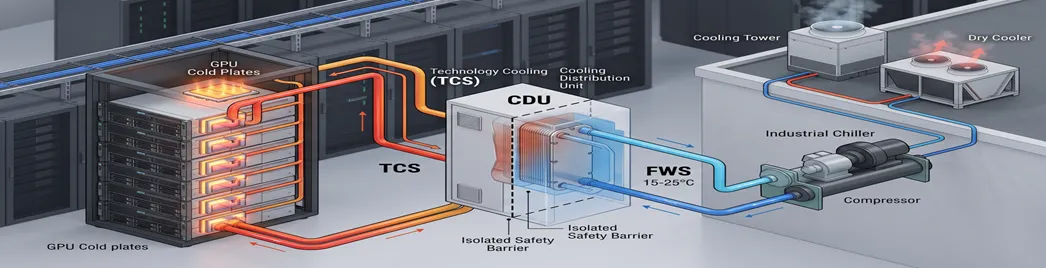

• 一次侧 TCS（芯片端）：冷板（Cold Plate）紧密贴合 GPU以吸收热量，冷却液流经冷板后将热能带走，并以约 30～45°C 的去离子水或 PGW（丙二醇水溶液） 作为工作流体，最终回流至 CDU 进行液–液热交换。

• 中介层 CDU：内建板式热交换器进行液–液换热，并透过微压隔离设计，确保主板端冷却回路不会渗漏，同时维持冷却液水质纯净。

• 二次侧 FWS（厂务端）：冰水机提供 15～25°C 冷水吸收热量。

• 终端散热：由冷却水塔或干冷器将系统废热释放至大气，透过水份蒸发潜热或鳍片风冷方式，完成整体热能排放。

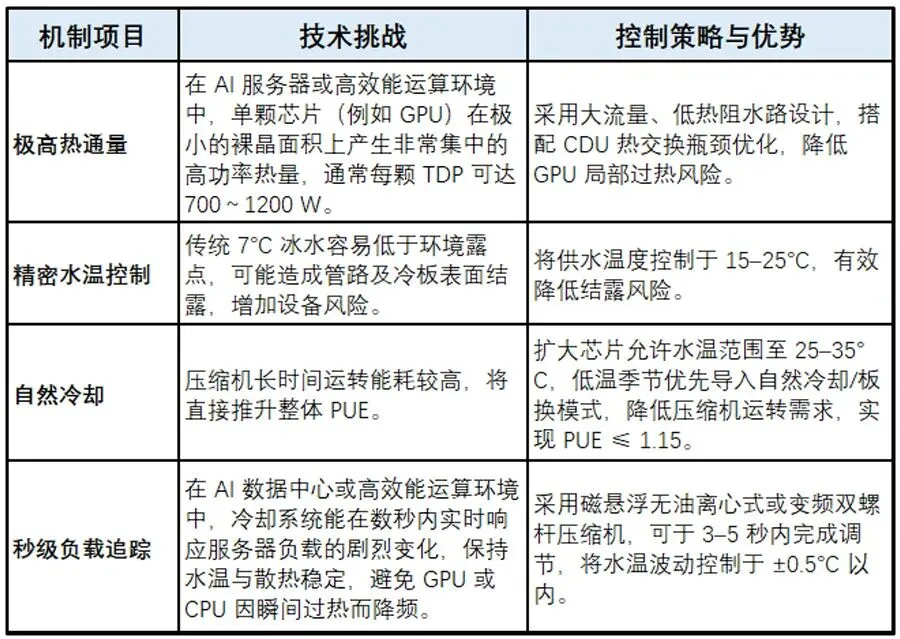

 冰水机四大核心机制：

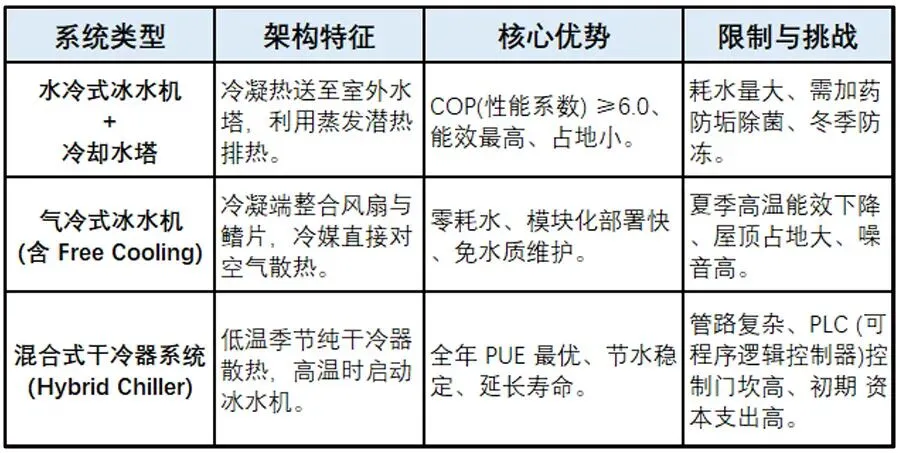

 主流冰水系统型态比较：

 未来演进趋势：

短期：两相浸没式(Two-phase Immersion Cooling) 的出现，会让冰水机的角色转变为 「精密冷源」，冰水机作为顶部冷凝盘管的恒温冷源，维持密闭腔体微压与气液循环平衡，在高温或特殊情境下仍不可或缺，因此价值增加。

长期：随着干冷器与高温水冷技术成熟，如果未来 GPU 可以使用 35～45°C 左右的 warm-water cooling，在多数季节里将会直接使用 干冷器(dry cooler)或自然冷却(free cooling)主导散热，冰水机可能退居为 「辅助设备」，需求量下降，但在极端环境中仍是保险机制。
