AI工具 | 尺寸标注智能批改工具

摘要：尺寸标注是制图课程的核心内容，涉及平面图形、基本立体、组合体、零件图、装配图等多个教学单元。尺寸标注作业量大、错误类型多，人工批改不易保持统一尺度，难以及时反馈。针对这一问题，大连理工大学工程图学教研室设计并利用AI实现了一个基于视觉大模型的尺寸标注作业智能批改工具。系统以单个HTML文件形式运行，无需安装与部署。

一、问题的提出

国家标准对尺寸数字的写法、尺寸线和尺寸界线的画法都有明确规定。学生作业里最常见的问题是漏标、重复标注、数值与图形不符、漏写 Φ 或 R、竖直尺寸的字头方向写反。

以组合体标注题 A-10 为例：必须标注的尺寸有 20 个，有些尺寸不止一种合理注法，批改时需要逐个尺寸核对，量大、耗时，不同老师对同类错误的尺度难免不一；作业反馈不及时。

解决思路：

（1）AI "读图"，识别尺寸，程序依据固定的规则判分，人工更正AI识别错误。

（2）学生利用该工具自行批改，实时反馈结果，提高教学效率和教学效果。

二、教师批改流程

• 尺寸识别。调用视觉大模型（默认qwen3.8-max），读出作业中每个尺寸的数值、类型、所在视图和位置。

• 逐项比对。程序把识别结果与 Excel 中的参考答案逐项比对，按"精确—部分—容差"三轮匹配，支持一题多种注法、对称尺寸等情况；每个尺寸被判为正确、多余或缺失。

• 计分。按程序确定的评分标准积分；字头方向、箭头、尺寸界线等 9 类规范问题由老师判定扣分。

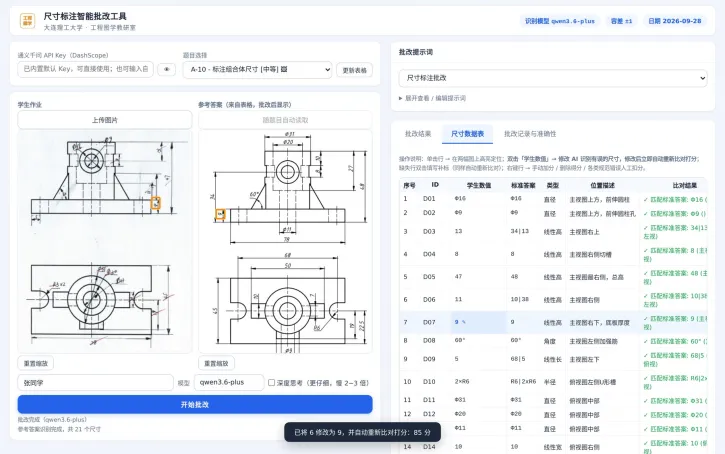

下图为工具界面：

三、使用方法

1.选题、拍照上传、开始批改。

在题目选择下拉菜单中选择题目编号，上传作业照片，点「开始批改」，通常需要50+秒（可批量批改）。界面上可以更改所用模型，也可以勾选"深度思考"，让 AI 看得更仔细（速度会慢一些）。

2.发现识别错误，双击可改。

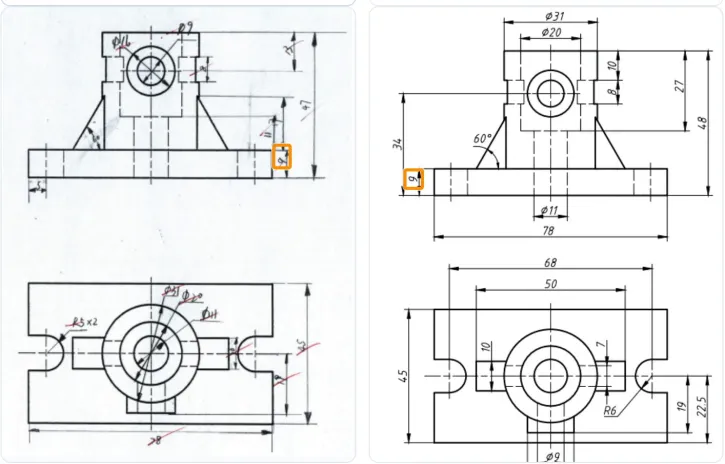

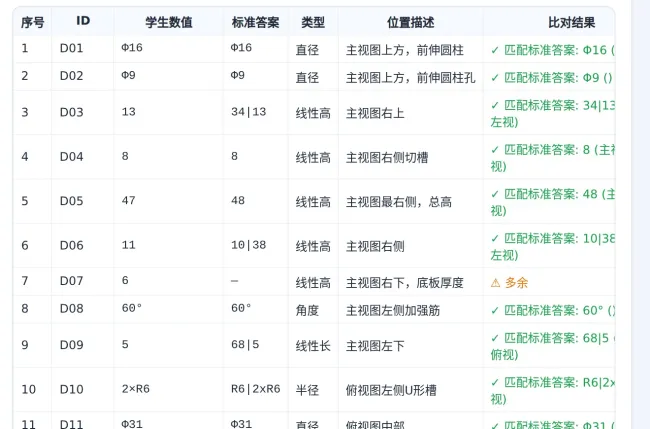

例如下图中，AI 把底板厚度"9"读成了"6"——这是竖直尺寸最典型的误读，程序因此把它判为多余（第 7 行）。

在「学生数值」上双击改成 9，程序立刻重新计分，本例从 79 分更正为 85 分。补标 AI 未识别出来的尺寸、修改尺寸类型也是同样的操作，每一处改动都会编号记入更正日志，随时可查。

3.作业和答案同步定位

单击尺寸行，学生作业与参考答案上同时用橙色矩形框出该尺寸。不必在图上来回寻找。对于学生漏标的尺寸，直接在参考答案图上标出该尺寸所在位置。最后，需要对规范问题手工扣分（本例"尺寸线间距不均匀"扣 1 分）（尺寸78应写在尺寸线上方，此处漏评），得到终评分 84 分。

四、结果反馈

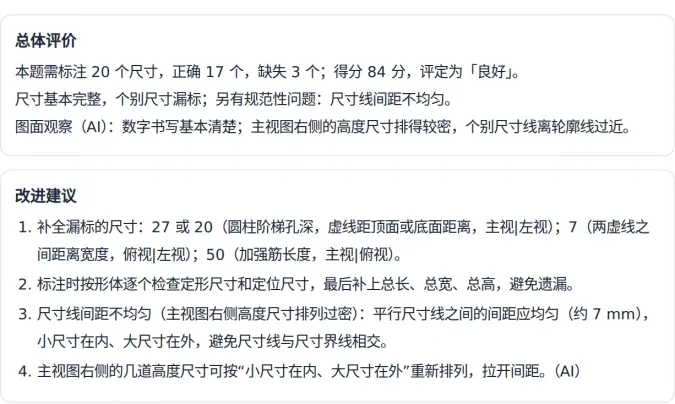

批改结果的末尾会自动生成总体评价和改进建议，并随每次修改同步更新。

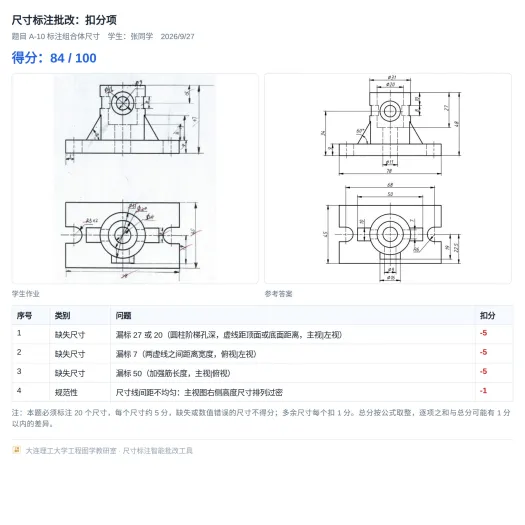

一键「仅导出扣分项」，得到一页附有学生作业和参考答案的扣分清单，也可以保存包含尺寸对照表和更正日志的完整报告存档。

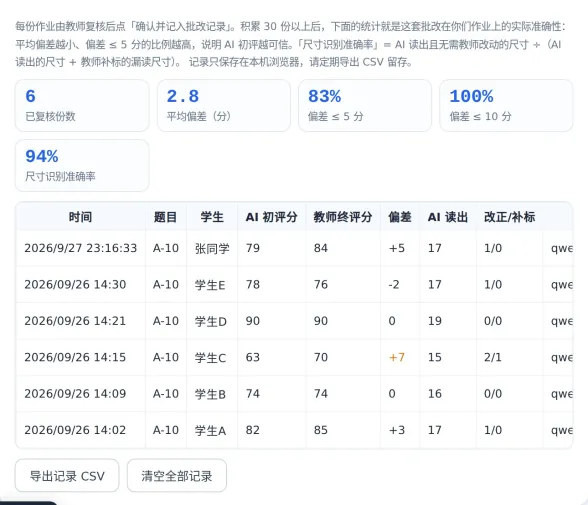

AI识别率不能保证100%（qwen3.6-plus识别准确率为96%），使用本工具需要人机协同工作，"AI 初评、人工终评"。每份作业复核后，点击「确认并记入批改记录」，系统会记下 AI 初评分和教师终评分，并统计平均偏差、偏差在 5 分以内的比例，以及 AI 读尺寸的准确率（AI 读出且无需改动的尺寸占比）。

记录积累到几十份，即可表明该工具批改结果的可靠性。

该工具已上传至工程图学课程虚拟教研室（大工）资源库，欢迎下载使用。在阿里云百炼平台申请API Key。

加入工程图学课程虚拟教研室

web登录：https://vtrs.hep.com.cn，注册并登录，头像下进入工作台。

电脑版安装方法：登录官网vtrs.hep.com.cn下载虚拟教研室A版客户端（windows）安装后搜索教研室加入。

手机端扫码安装APP，用APP再次扫码加入。
