Day 18:软件应用-《变电工程全流程实战手册:新进技术员80天成长计划》

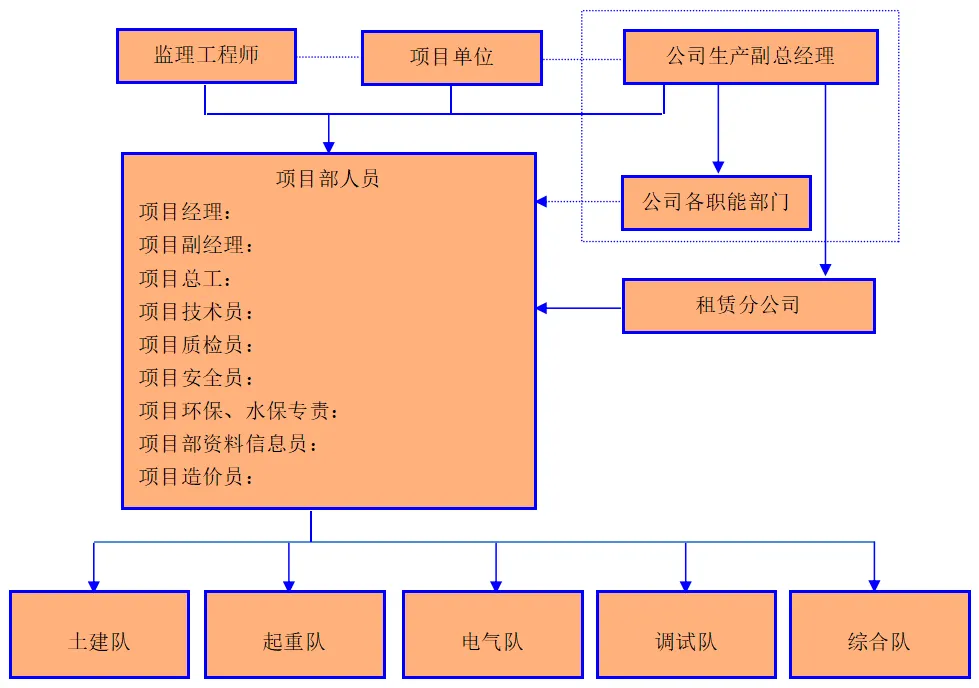

Day 18:软件应用-《变电工程全流程实战手册:新进技术员80天成长计划》Day 18：软件应用 👋 导语：Visio画架构图、Project排进度，是项目管理的"数字工具箱"。 🎯 核心负责岗位：技术员/资料员 📋 工作流程拆解 1️⃣ 用Visio绘制项目组织结构图（明确层级和接口关系）

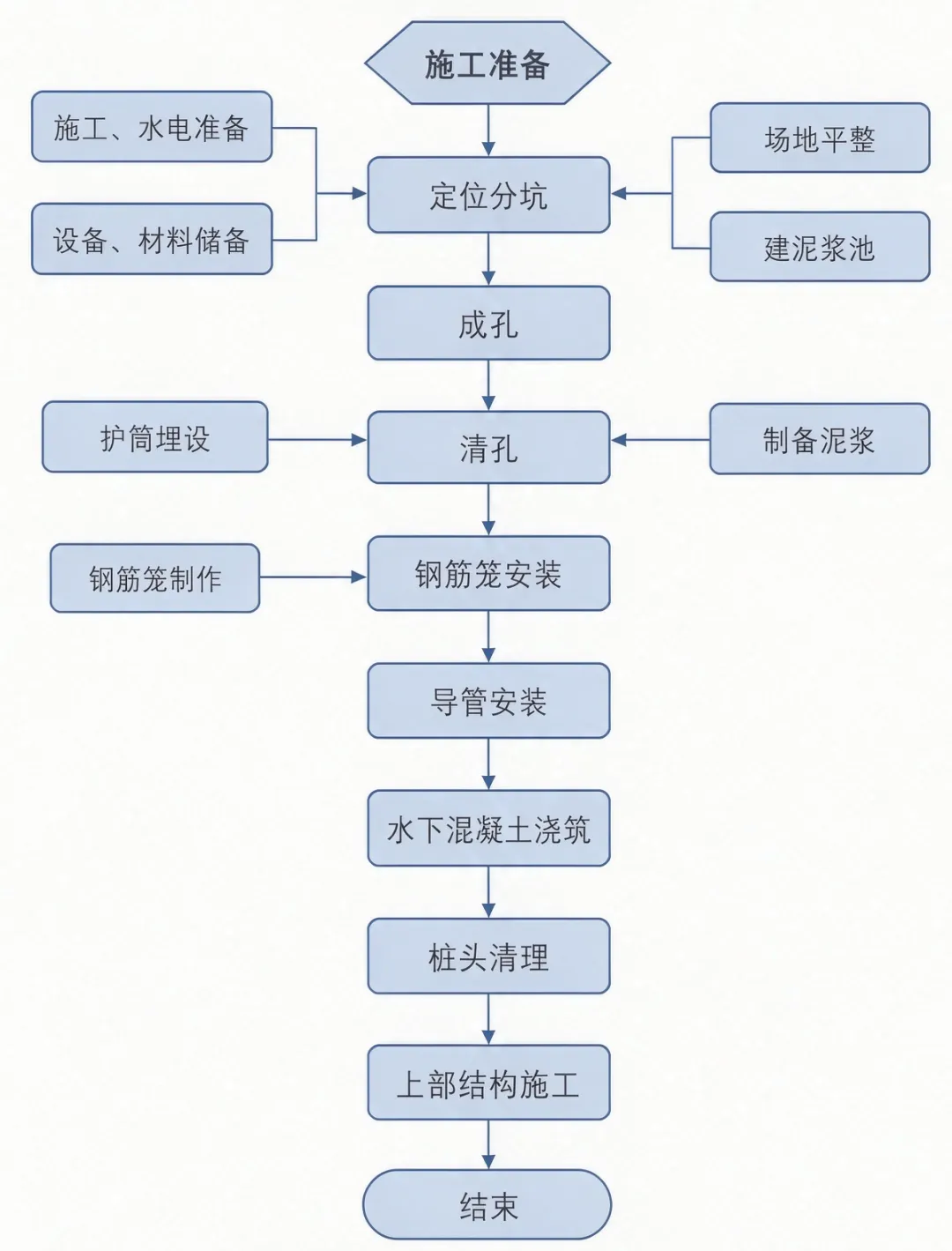

2️⃣ 用Visio绘制施工流程图（标准图形+质量控制点）

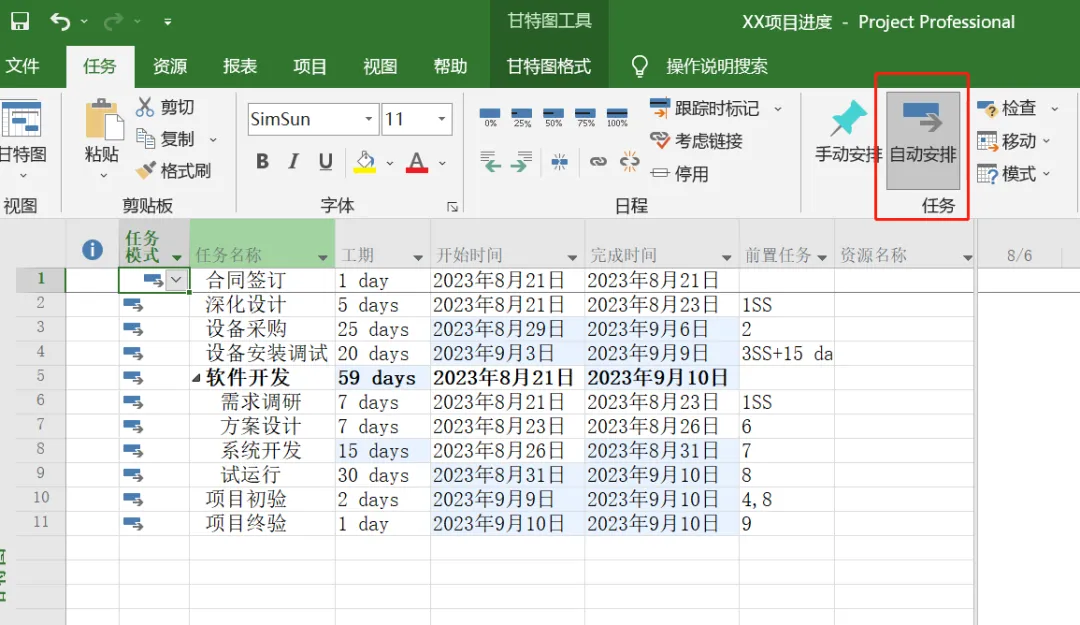

3️⃣ 用Project绘制施工进度计划横道图（WBS分解+前置任务+基线）
🚨 老司机避坑指南（原表要点） 1.每个岗位只有一个直接上级（单一实线连接） 2.任务分解适度，过细难以维护 3.务必正确设置任务依赖与约束，优先使用前置任务 4.施工计划确定后一定先"设置基线"，用跟踪甘特图对比实际进度 5.流程图还有一个非常重要的设计原则：同一级别的信息，使用相同形状。文里的Visio图，字体一定要统一！！！中文：宋体、英文及数字：Times New Roman。字号也尽量统一。 6.很多人画完Visio之后，直接使用：微信截图、QQ截图、系统截图，然后粘贴进Word。结果就是：电脑上看着还行，一旦论文转成PDF或者放大，文字和线条全部变模糊。正确的方法是：优先使用矢量格式。例如：SVG、EMF、PDF。如果期刊系统只接受普通图片，也尽量导出高分辨率：PNG / TIFF。而不是直接截图。 7.最后送大家几个常用快捷键 📝 今日小结：软件是"效率倍增器"，组织架构清晰、流程图逻辑对、Project基线设好，管理就上了轨道。
如果经常使用Visio，这几个快捷键值得记住：
Ctrl + C：复制
Ctrl + V：粘贴
Ctrl + Z：撤销
Ctrl + Y：恢复
Ctrl + G：组合
Ctrl + Shift + U：取消组合
Ctrl + A：全选
Ctrl + 鼠标拖动：快速复制图形
Ctrl + Shift + 鼠标拖动：沿固定方向复制
F4：重复上一步操作
