PLC 现场调试踩坑:程序写完别直接下载!4 步流程避开通宵改代码

代码在电脑写完，一键下载进PLC上电试运行，结果状况百出。气缸一动不动、电机转向反了、急停按下毫无反应，自动流程跑几步直接卡死。

只能蹲在控制柜前现场改程序，熬到半夜问题依旧。不是梯形图写不好，而是调试流程顺序搞错了。

PLC接线调试现场｜硬件确认，永远是所有工作的起点

调试四大阶段，一步都不能跳过

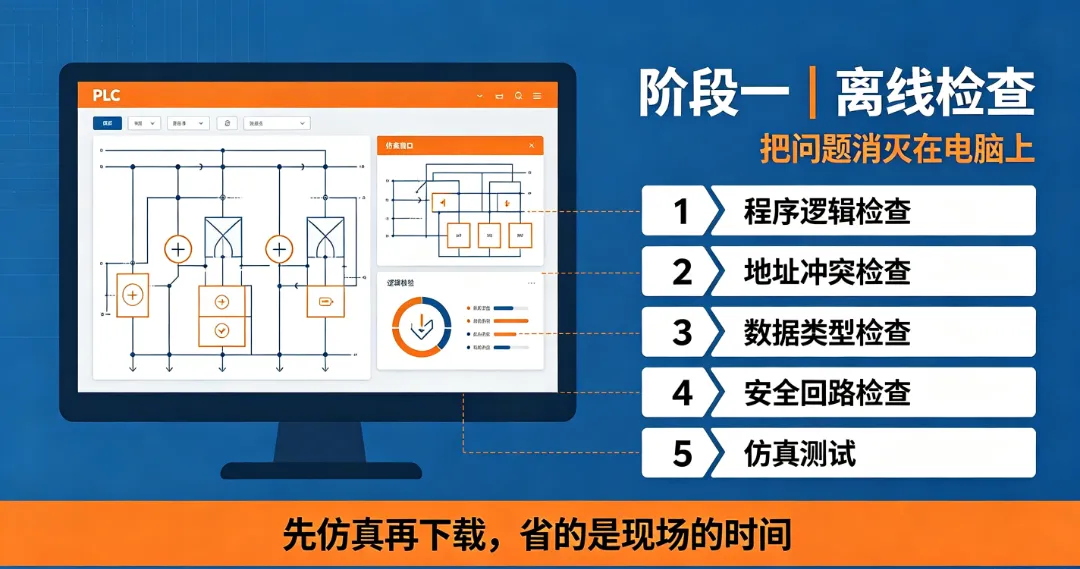

阶段一：离线预检查，在电脑端提前消灭BUG

离线核查是成本最低的调试环节。 电脑仿真阶段发现问题，只需要修改代码；等到设备现场再排查，往往涉及拆线、重新接线、反复下载程序，耗时成倍增加。

PLC仿真软件界面：3D设备仿真+梯形图+操作面板，离线验证整套逻辑

✅ 离线5项必查清单

💡口诀：仿真验证完成再下载，省下大量现场调试时间。

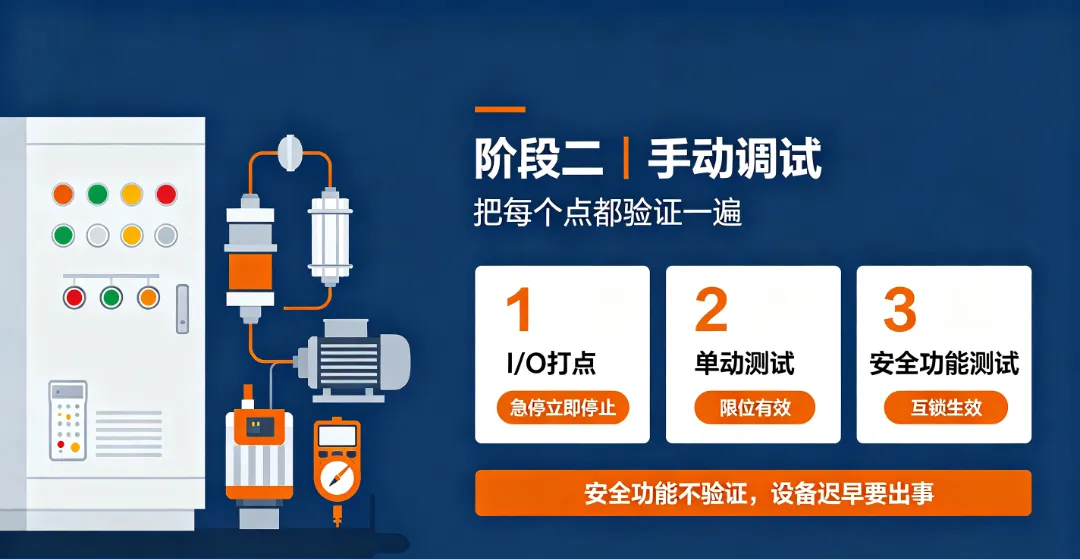

阶段二：手动单点调试，逐个核验全部点位

手动调试核心就是打点测试，逐一核验I/O点位，确认硬件与接线不存在故障。

手动调试现场：逐个测试控制柜按钮与指示灯状态

手动调试3个核心步骤

⚠️注意：打点阶段清空或屏蔽原有程序，规避误动作；输出点测试借助中间继电器隔离，不直接驱动大功率负载；模拟量测试优先用标准信号源，不要只用万用表简易测试。

重点核验：运动方向是否正确（电机反转直接调换相序）；

限位保护能否生效；互锁逻辑有效（伸出状态下缩回指令不响应）。

💡口诀：安全回路不做验证，设备运行早晚出风险。

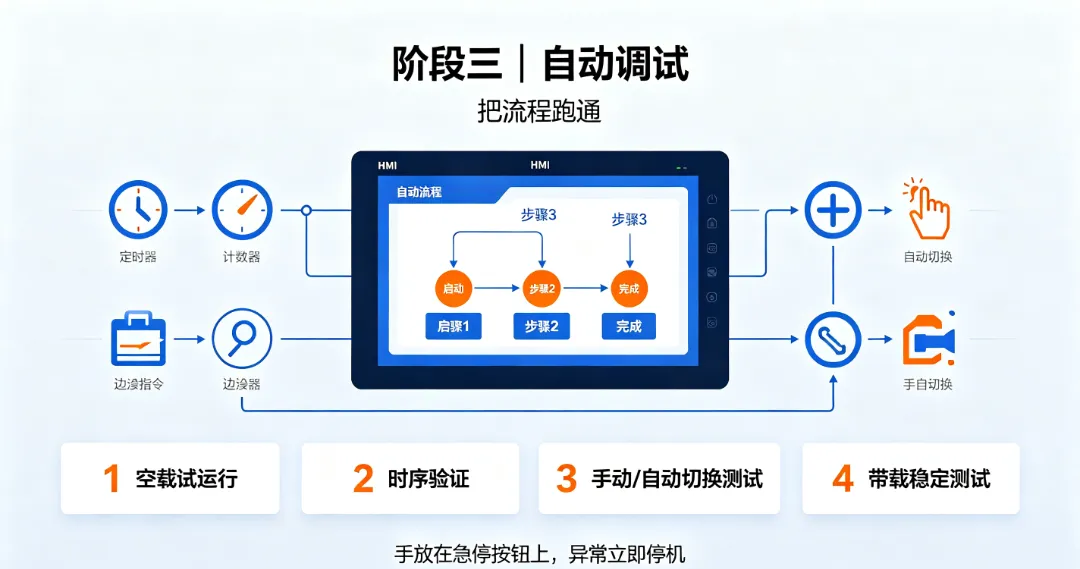

阶段三：自动流程调试，打通整套运行工序

手动模式全部验证无误，再启动自动模式调试。核心目标检验顺序控制与时序逻辑。

博途HMI触摸屏画面：仓位监控、手自动切换、状态指示灯实时显示

自动调试4步流程

⚠️重点提醒：首次启动自动模式，手放在急停按钮上，出现异常立刻停机，不要强行继续运行。

常见踩坑点：定时器预设值写错；计数器缺少复位条件持续累加；边沿指令复用存储位，造成信号丢失。

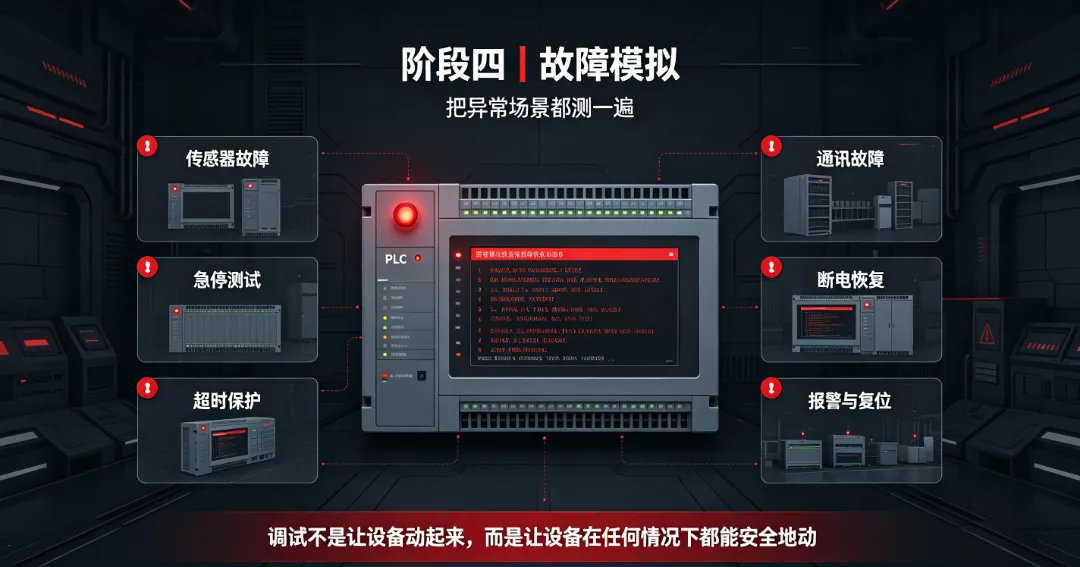

阶段四：故障模拟测试，验证系统容错能力

现场设备故障不可避免，故障模拟就是验证系统异常工况下的安全处置能力。

PLC故障诊断界面：ERR红灯告警，读取错误代码快速定位故障

✅ 6项必测异常场景

PLC调试顺序汇总表

调试的目标不只是让设备能动，而是保证设备在任意工况下都可以安全运行。

调试顺序颠倒，现场调试就是一场灾难。离线工作做扎实，现场代码修改量减半；手动测试排查到位，硬件接线问题当场定位；自动调试稳步推进，工序流程顺畅不卡；故障模拟覆盖全面，突发状况从容应对。

记住核心原则：先仿真再下载，先手动再自动，先正常再异常。严格按这套流程执行，九成现场调试难题都能一次性规避。
