CYCLR800 ( ) 参数说明

CYCLE800 (_FR, _TC, _ST, _MODE, _X0, _Y0, _Z0, _A, _B. _C, _X1, _Y1, _Z1, _DIR, _FR_I)

 _FR:   Retraction Method                   Always use 1

 _TC:   Swivel Data Record             Use "" as default in template post. (Setup by machine tool builder)

 _ST:   Swivel Plane                           Always use 0

 _MODE: Swivel Mode     Always use 57 ( = binary 00111001)

 _X0,_Y0,_Z0:   Reference Point Prior     x,y,z relative to prior coordinate zero

 _A:    Angle relative to x axis along YZ   Range -180~+180

 _B:    Angle relative to y axis along ZX   Range -90~+90

 _C:    Angle relative to z axis along XY   Range -180~+180

 _X1,_Y1,_Z1:   Reference Point after     Always use 0

 _DIR:  Direction preference     +1 or -1

 _FR_I: Incremental retract     not used

以上是NX后处理器关于CYCLE800()的指令解释说明，但是这个解释局限性很大，但是更贴近实际应用。当然也限制了CYCLE800()的一些功能，下面对这个解释进行一下完善，包括参数含义及用法，中文也更好理解。

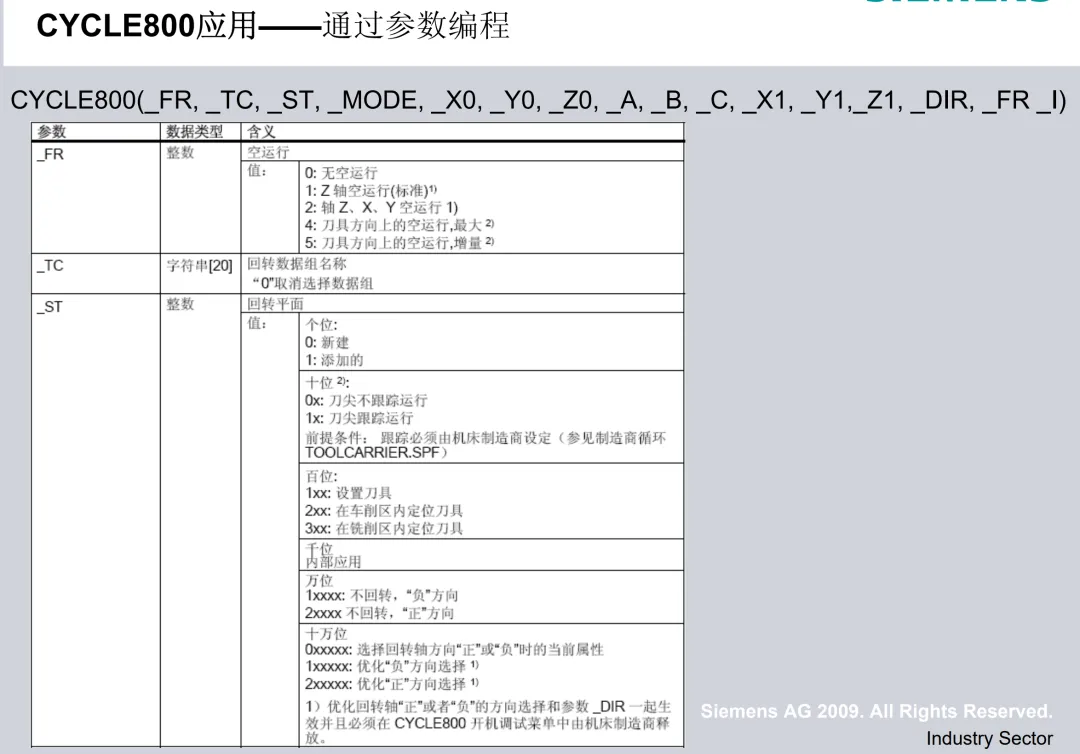

| `_FR` | 退刀方式 | 模板中写 `1` 可以，但 `1` 不是“必须”；它是沿机床 Z 轴退刀 |其他值可参考图片

| `_TC` | 回转数据组名称 | 默认用 `""` 可行，但实际名称取决于机床厂家设置，如 `TC1`、`TABLE`、`DMG` 等 |

| `_ST` | 转换状态 | 常用 `0`，表示新建倾斜平面；`1` 表示在上次基础上附加旋转 |

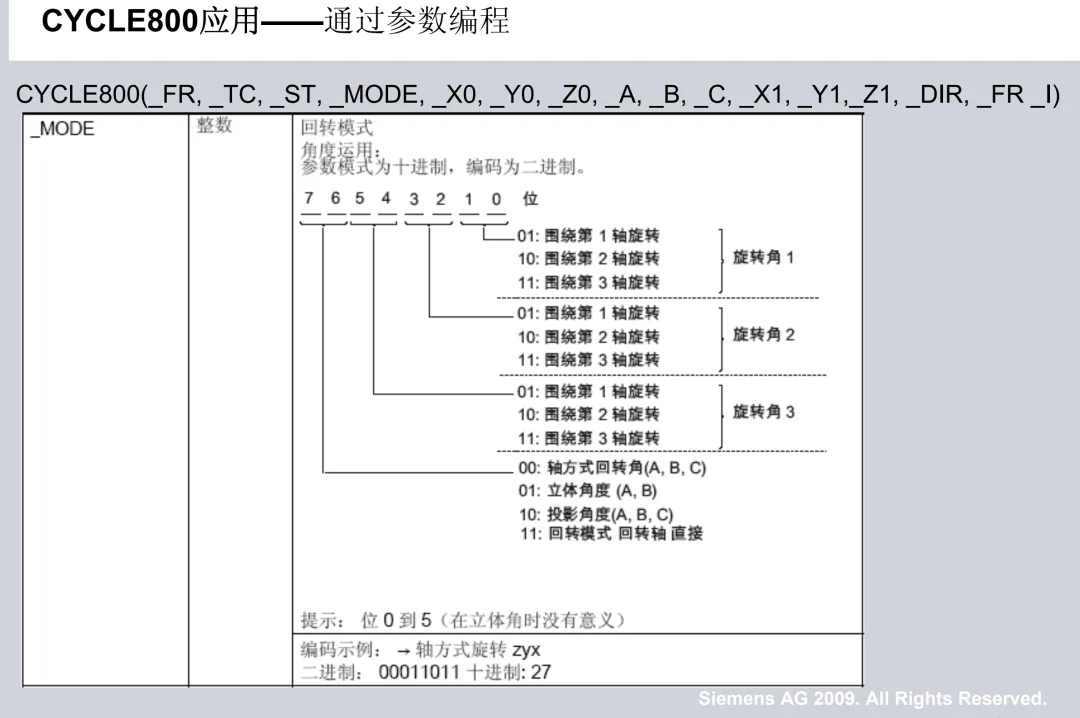

| `_MODE` | 回转模式 | `57` 对应 XYZ 顺序的轴方式回转，即 A 绕 X、B 绕 Y、C 绕 Z |这个要和系统设置的一样，一定要了解系统的回转模式

| `_X0, _Y0, _Z0` | 旋转前参考点偏移 | 相对于当前工件坐标系零点的平移量 |

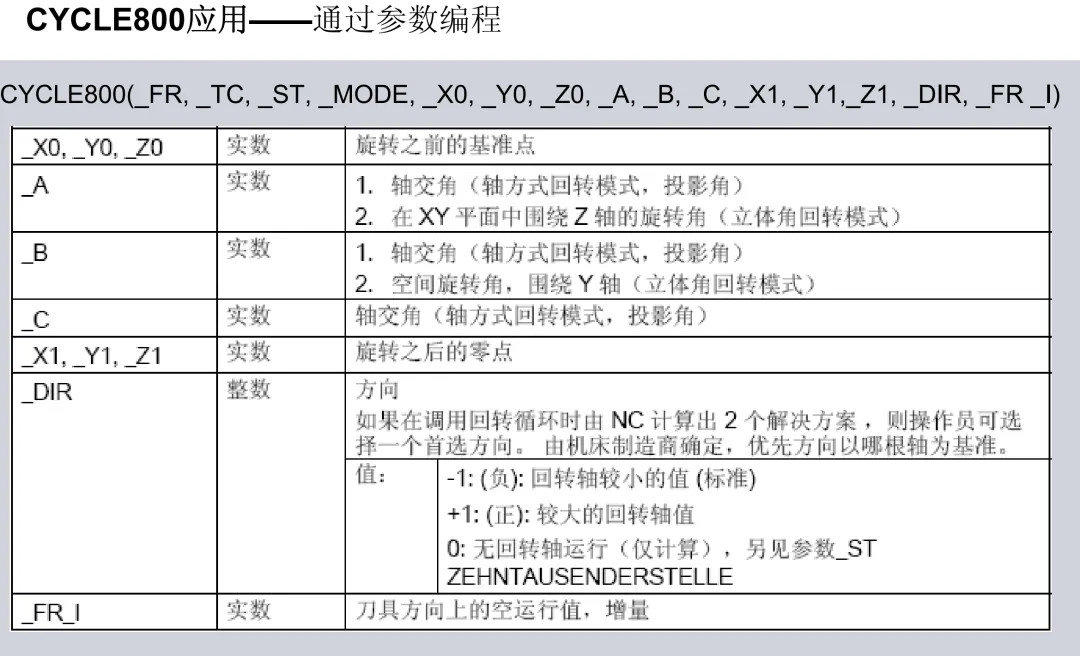

| `_A, _B, _C` | 旋转角度 | 与 `_MODE` 的旋转顺序有关；`MODE=57` 时按 X、Y、Z 顺序理解 |

| `_X1, _Y1, _Z1` | 旋转后参考点偏移 | 常写 `0`，但并非所有情况都必须为 0 |这个还可以是其他数值。

| `_DIR` | 方向选择 | `+1` 或 `-1`，用于在两个回转解中选择优先方向 |

| `_FR_I` | 增量退刀距离 | `_FR=5` 时使用；若不用增量退刀，可写 `0` |

以下详说需要注意的点：

_FR 不应写 “Always use 1”。

1 表示先沿机床 Z 轴退刀。实际还可选：

0 不退刀；

2 Z 退刀后再 XY 归零；

4 沿刀具轴最大退刀；

5 沿刀具轴增量退刀。

_TC 不能一概用 ""。

如果机床只有一组回转数据，"" 可以；但很多机床需要填具体名称，例如 TC1、TABLE、DMG。写 0 通常表示取消回转数据组。

_X1, _Y1, _Z1 不是必须为 0。它是坐标系旋转完成后的附加平移。多数后处理或简单 3+2 编程会写 0，但并非硬性规定。

_FR_I 不是完全无用。

当 _FR=5 时，_FR_I 表示沿刀具轴方向增量退刀的距离。如果 _FR 不是 5，这个参数才可不使用。

_MODE=57 只是常用值。（重点）

57 是二进制 00111001，对应 XYZ 顺序的轴方式回转。

其他常见值还有：

27：ZYX 顺序

39：CAB 顺序

45：ACB 顺序

30：BCA 顺序

54：BAC 顺序

192：直接回转轴模式

具体使用哪种，要和数控系统、机床结构保持一致。

_A, _B, _C 的角度范围

范围可以作为一般参考：

_A：绕 X 轴，通常 -180° ~ +180°

_B：绕 Y 轴，通常 -90° ~ +90°

_C：绕 Z 轴，通常 -180° ~ +180°

但实际允许范围取决于机床回转轴行程和厂家配置，不能只看这个表。

_DIR 的作用

_DIR 用于选择回转方向：

+1：优先正方向解

-1：优先负方向解

五轴机床同一个空间姿态可能有两个解，_DIR 用来选择机床实际走哪一个解，避免超程或干涉。

CYCLE800( )标准格式及应用

标准完整格式通常是：CYCLE800(_FR, _TC, _ST, _MODE, _X0, _Y0, _Z0, _A, _B, _C, _X1, _Y1, _Z1, _DIR, _FR_I, _DMODE)这里共16个参数，而我们现在用的最多的是15个参数。—DMODE这个参数不知道什么意思，怎么应用后期学到用到再和大家分享。

如果做通用后处理模板，一般 这样写：CYCLE800(1, "", 0, 57, X0, Y0, Z0, A, B, C, 0, 0, 0, DIR, 0, 0)，但要注意_TC、_MODE、_DIR 由数控系统，机床结构、机床厂家设定值决定，不要全部硬编码。

今天就写到这吧，写的有点乱。内容来自西门子官方说明、来自NX后处理构造器的宏CYCLE800() ,以上内容仅供学习交流，不用于指导实际工作。
