使用通信软件Commix与PMC-550J马达保护器测试USB转485转换器的方法

1.通信接线

装置具有一个两线RS-485通信口，端子标记为D+、D-。通过RS-233/RS-485转换器与电脑串口连接，注意通信接线正负极性。下图为通信接线示意图。

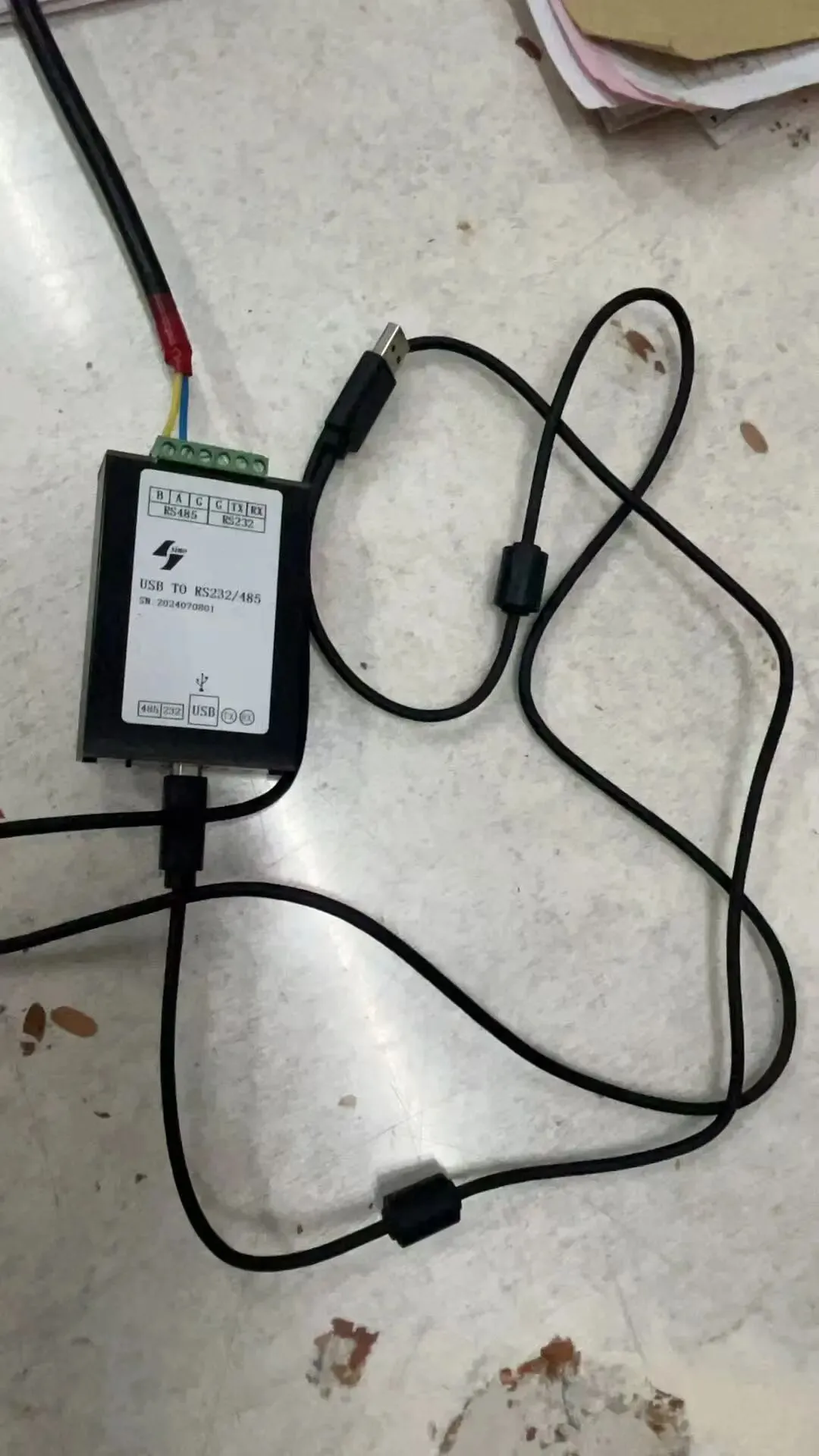

现场用的 是USB转RS232/485转换器

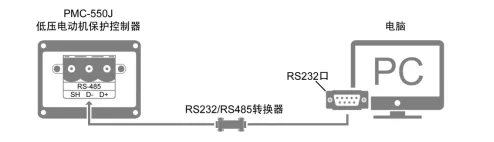

通信接线示意图

2.数据读取

2.1寄存器地址

2.2报文帧解析

报文帧格式：

读数据报文帧有：ID（装置实际地址）+功能码（0x46）+寄存器地址+读取数据长度（字节数）+CRC校验组成。

装置地址：装置实际通信地址，本例中装置地址设置为1。

功能码：0x46读数据功能码。

寄存器起始地址：所需要读取连续数据块首个寄存器地址。

数据长度：所需要读取连续数据块寄存器数据和，数据格式uint16长度为1。

CRC校验码：一般通信软件会自动生成校验码。

下表为读取实际校准系数报文帧，共读取8个寄存器，数据长度为8。接收帧中红色字体部分即为读取有效数据（校准系数）。

2.3通信软件使用

以下为通信软件Commix使用说明。Conmix.exe为绿色软件，打开即可以正常使用。

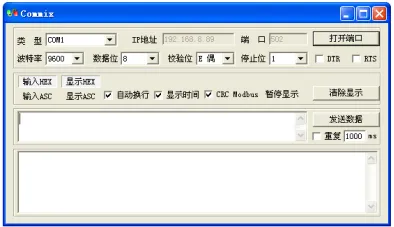

1.通信参数配置

对应电脑实际串口，本例中使用串口1；

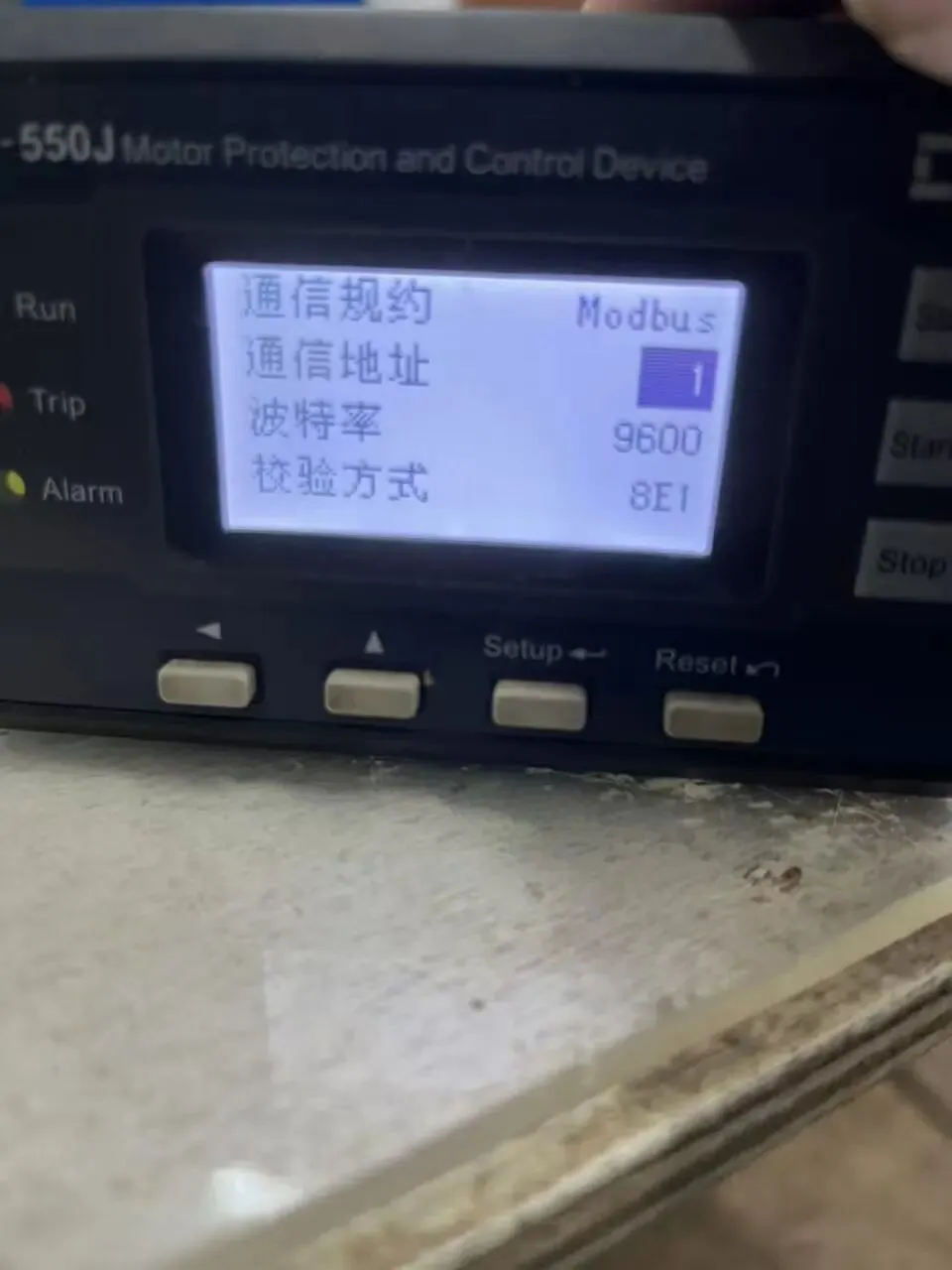

通信波特率及校验方式，与PMC-550J装置保持一致。PMC-550J装置通信参数在菜单“Setup”->“Communication”中查看设置，本例设置波特率（Baudrate）：9600，校验方式 （Parity）：8E1。

此处全部选中，其中“冗余校验”勾选后在弹出列表中选择CRC Modbus选项。

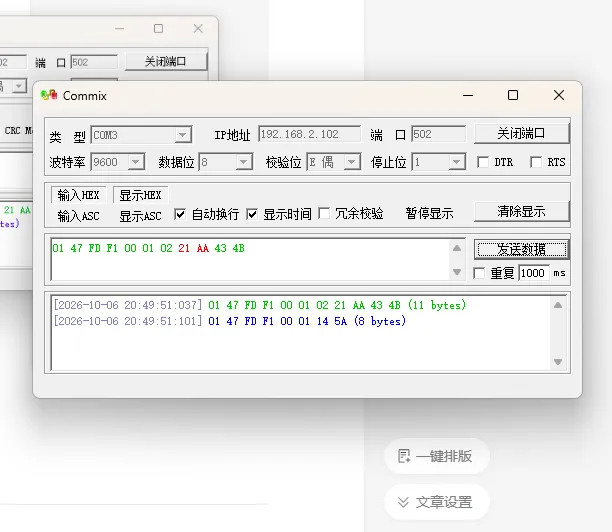

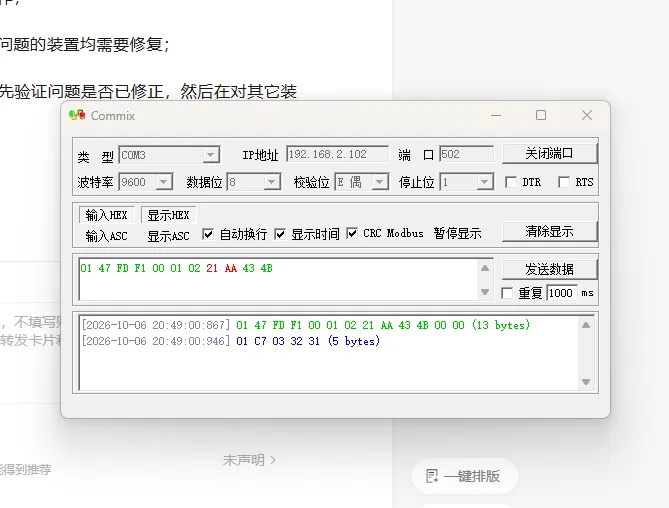

（这个不能完全照搬照用，我今天用同一款型号的马达保护器来试验一件很久不用的USB转RS485/RS232转换器是否还能使用时，发现勾选冗余校验后，输入图5所示发送帧，返回帧如图6所示；不勾选冗余校验，输入图5所示发送帧，返回帧如图7所示，才与厂家给的返回帧的数据一致；）

上述参数设置完成后，点击“打开端口”，通信工具配置完成

图1

2.发送报文帧

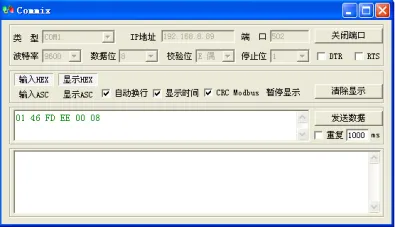

在发送报文帧时，CRC校验部分内容不需写入发送列表，软件会自动生成CRC校验，如图2所示。

此处为数据发送框，写入数据后点击“发送数据”即可。

图2

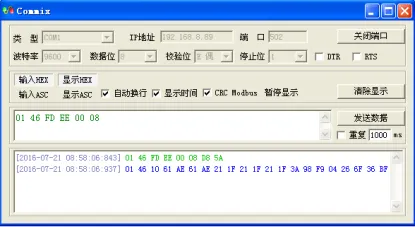

3.接收报文帧

图3为操作成功后的示意图，其中蓝色字体部分为接收到数据，分别表示各校准系数值。

图3

3.问题修复方案

1、首先读取三相电流系数，报文为：

                                  图4

注：接收帧数据域分别为A/B/C三相电流系数，其中红色字体部分为A/C两相电流系数。

2、将A、C两相系数换算为十进制数据，并求平均值得到B相系数；

A相电流系数21 A9换算为十进制8617，B相电流系数21 AC换算为十进制8620；A/C相系数求平均得到B相电流系数：（8617+8620）/2=8618，换算为十进制数21 AA。

3、将新得到的B相电流系数重新写入装置；

将新得到的B相电流系数写入装置，报文为：

                                   图5

4、验证电流是否已经修正

进行上述操作后，验证装置B相电流是否已正常。

5、注意事项

Ø每次只能对一台装置进行上述操作；

Ø仅对有问题装置进行修复，且有问题的装置均需要修复；

Ø第一台装置问题修复后，最好能先验证问题是否已修正，然后在对其它装置进行修改。

                        图6

                      图7

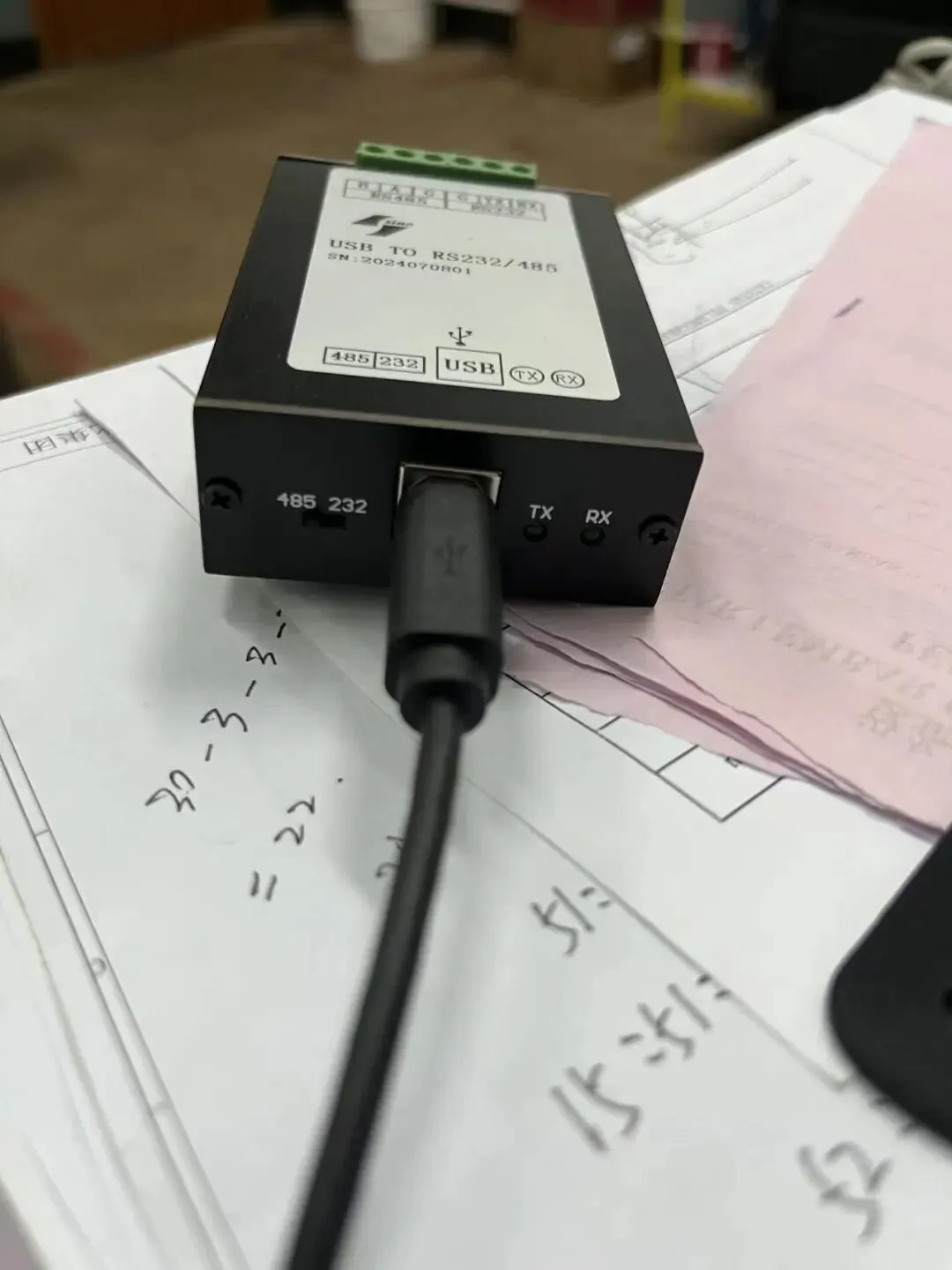

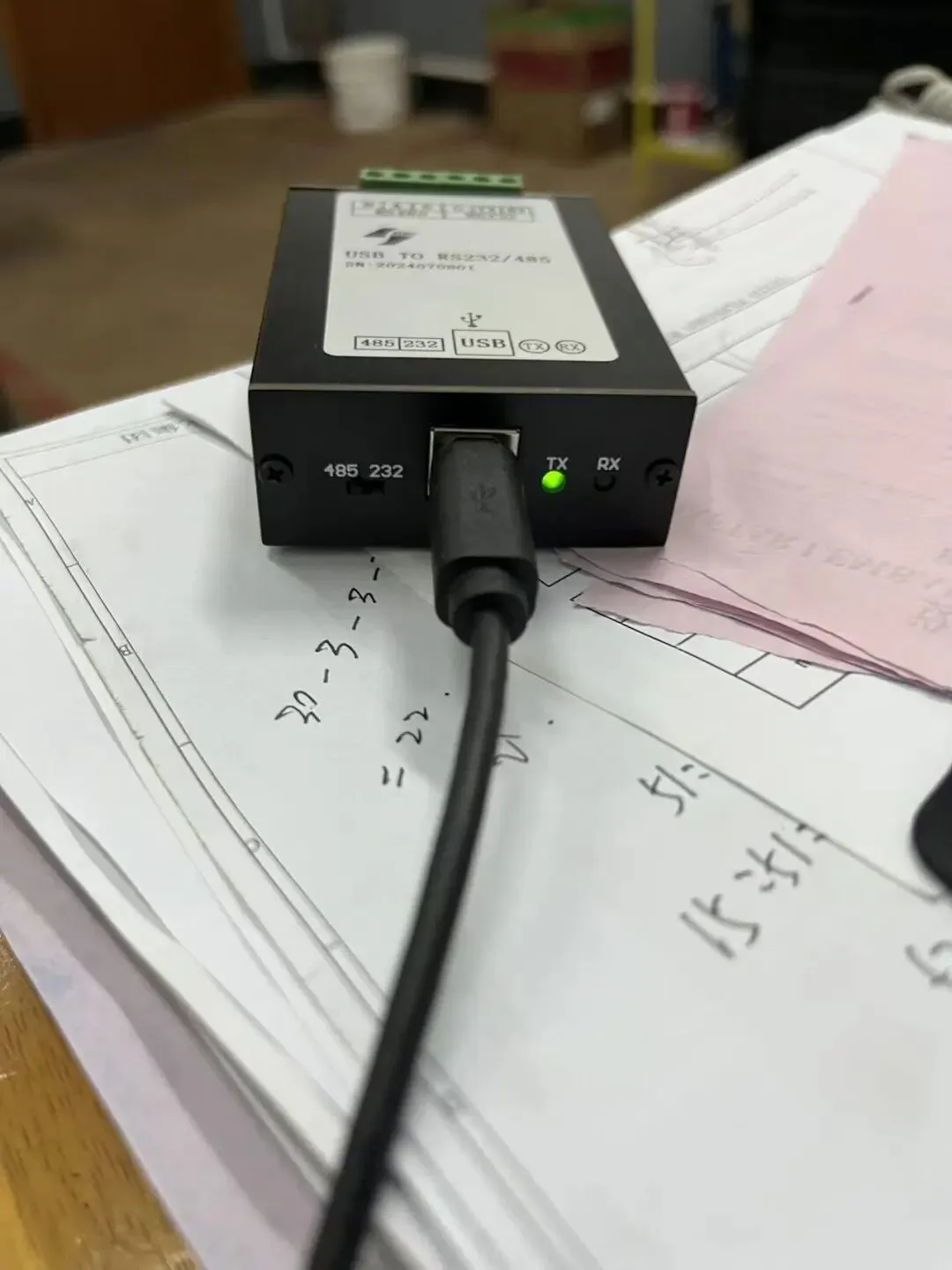

上图是一款USB转RS232/485转换器，虽然USB端已经连上电脑，RS485端已经连上马达保护器，且马达保护器已经正常上电且进行了通讯参数的设置，但是，转换器的TX和RX指示灯不亮，这属于正常待机状态。这类转换器的指示灯设计逻辑是：仅在数据收发时闪烁，无通讯时保持熄灭。

指示灯工作原理

RX灯（接收）：当电脑向马保发送指令时，该灯会快速闪烁。

TX灯（发送）：当马保向电脑返回数据时，该灯会快速闪烁。

无通讯时：两灯均不亮，表示设备处于空闲状态，这是正常现象。

如何验证通讯是否正常

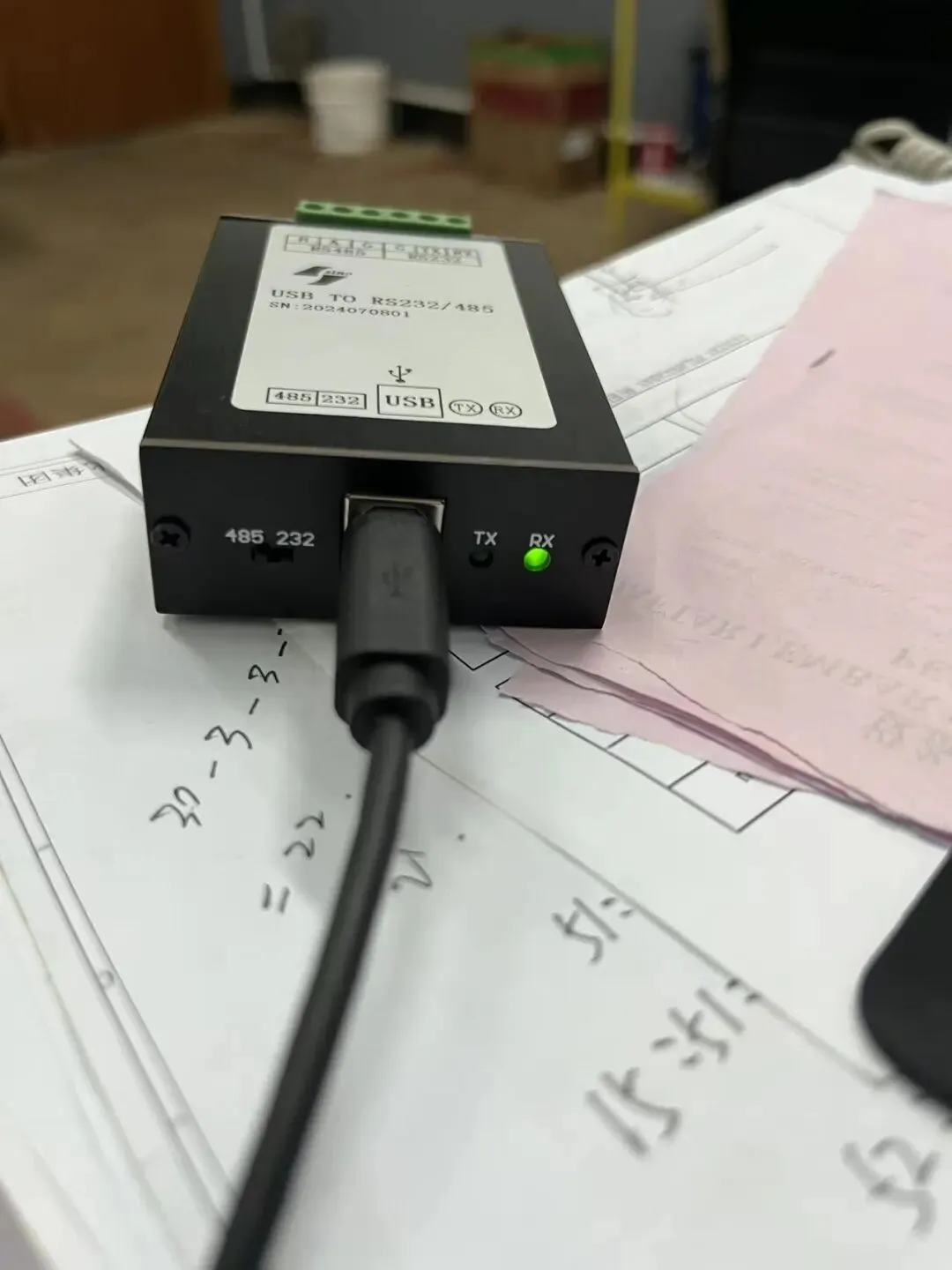

1. 发送测试指令：在Commix软件中点击“发送数据”，此时RX灯应瞬间闪烁。

2. 观察接收区：若马保响应，TX灯也会闪烁，并在软件接收区显示返回数据。

3. 若灯仍不亮：检查以下三点：

串口是否被其他程序占用（如Commix未打开端口）。

接线是否正确（A/B极性是否接反）。

  马保是否上电且处于可通讯状态。

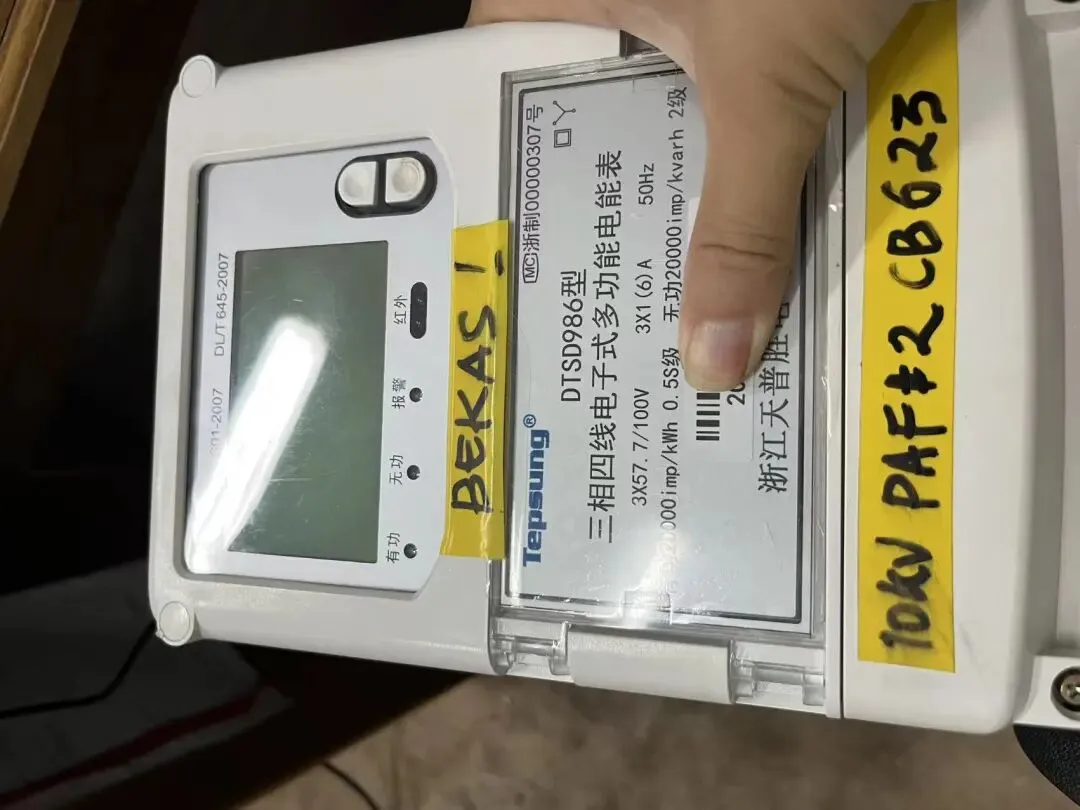

注意，当不给电表加电压量时，电表是无法使用485通讯的
