Office Visio的开源免费替代软件-Drawio-Desktop
Office Visio的开源免费替代软件-Drawio-Desktop
「READING」
1
只为让普通小白的我们，也可以轻松使用GITHUB开源的软件。
今天工作群里，有位同事发了条信息：谁有Office Visio的破解码。
一问才知道，他的电脑重装了系统，下载的Office Visio本就是收费的，这才需要破解码。
相信很多小伙伴都有用过Visio这软件，它不但可以画流程图、UML图、甘特图还能画平面图以及电路图等；用法简单，拖拖拽拽就可以生成一个专业的图表。
但它是office全家桶的一员，自然是收费的，好像也不便宜。但它并不是唯一的选择，就好像公司很多人开始用WPS来替换WORD,EXCEL一样。
今天就给小伙伴推荐一款可以说完全超越VISIO的软件；我们可以在GITHUB里找到这款开源好用的软件，它的名字就是-Drawio-Desktop。

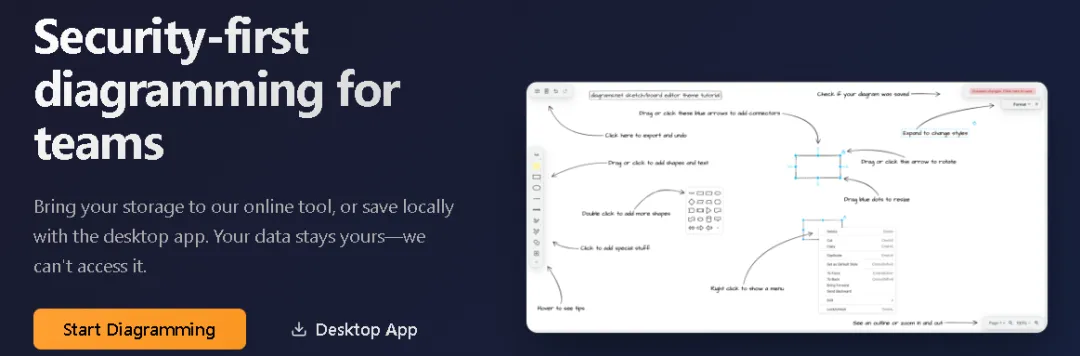

drawio-desktop 是知名绘图工具 diagrams.net（原 draw.io）的官方桌面版本。它的核心定位是提供一个安全优先、可完全离线运行的图表绘制解决方案。
🎯 核心功能：强大的图表绘制能力
drawio-desktop 的核心功能与网页版保持一致，能满足绝大多数绘图需求。
丰富的图表类型：支持创建流程图、UML图、ER图、网络拓扑图、组织结构图、看板等多种图表。
全面的编辑工具：提供完整的图形编辑功能，包括形状绘制、线条连接、文本添加、样式设置等。
多样的导入导出：支持导出为PNG、SVG、PDF等多种格式。特别的是，它支持导入和编辑微软Visio的 VSDX 格式文件。
⚙️ 技术特点：基于 Electron 的跨平台应用
跨平台支持：基于 Electron 框架构建，因此能原生支持 Windows、macOS 和 Linux 三大操作系统。
多种安装方式 (Windows)：为 Windows 用户提供了NSIS安装包（需管理员权限）、MSI安装包（无需管理员权限）和免安装的便携版三种选择。
开源免费：项目采用 Apache 2.0 开源协议，个人和企业均可免费使用，无任何功能限制。
🔒 隐私与安全：完全隔离，数据本地化
这是 drawio-desktop 最核心的设计原则。
完全离线运行：应用可以完全不依赖网络运行，所有图表数据默认仅保存在你的本地设备上。
绝不外传数据：应用设计为与互联网完全隔离。其内容安全策略(CSP)禁止加载远程JavaScript，也不会发送任何使用数据或图表数据到外部。
更新机制透明：唯一的网络连接是启动时检查GitHub上的新版本。此功能可通过设置环境变量 DRAWIO_DISABLE_UPDATE=true 或启动参数 --disable-update 完全禁用。
数据存储位置：配置文件等数据存储在系统用户目录下。
⚠️ 与网页版的区别：功能权衡
为保证离线与安全，桌面版不支持网页版的以下功能：
直接与云存储平台（如Google Drive, OneDrive）的集成。
在线剪贴画和部分在线字体。
AI生成图表功能。
在线帮助文档。
使用在线模板创建图表。
注意：由于JavaScript实现的限制，导入 VSD 和 Gliffy 格式的文件在桌面版中也不可用。
💡 其他重要信息
项目状态：drawio-desktop 非常受欢迎，在GitHub上拥有超过5.4万 Stars。
关于贡献：项目采用“开源但不对贡献开放”的策略。
下面随我简单安装配置一下吧！
如何下载
drawio-desktop

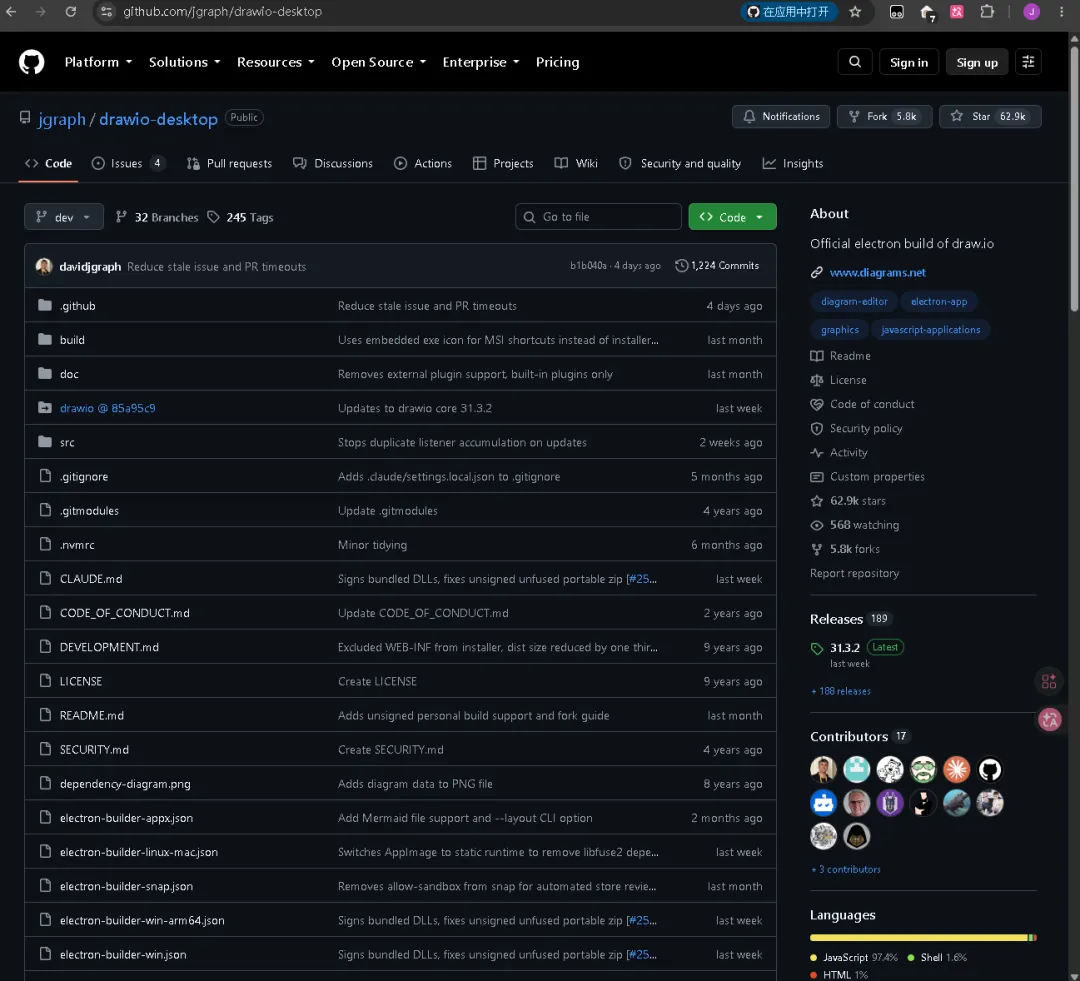

官网地址：
https://github.com/jgraph/drawio-desktop
下载Drawio-Desktop
虽然我们可以通过源码编译的方式，但我们有作为小白的觉悟-——用编译好的吧。

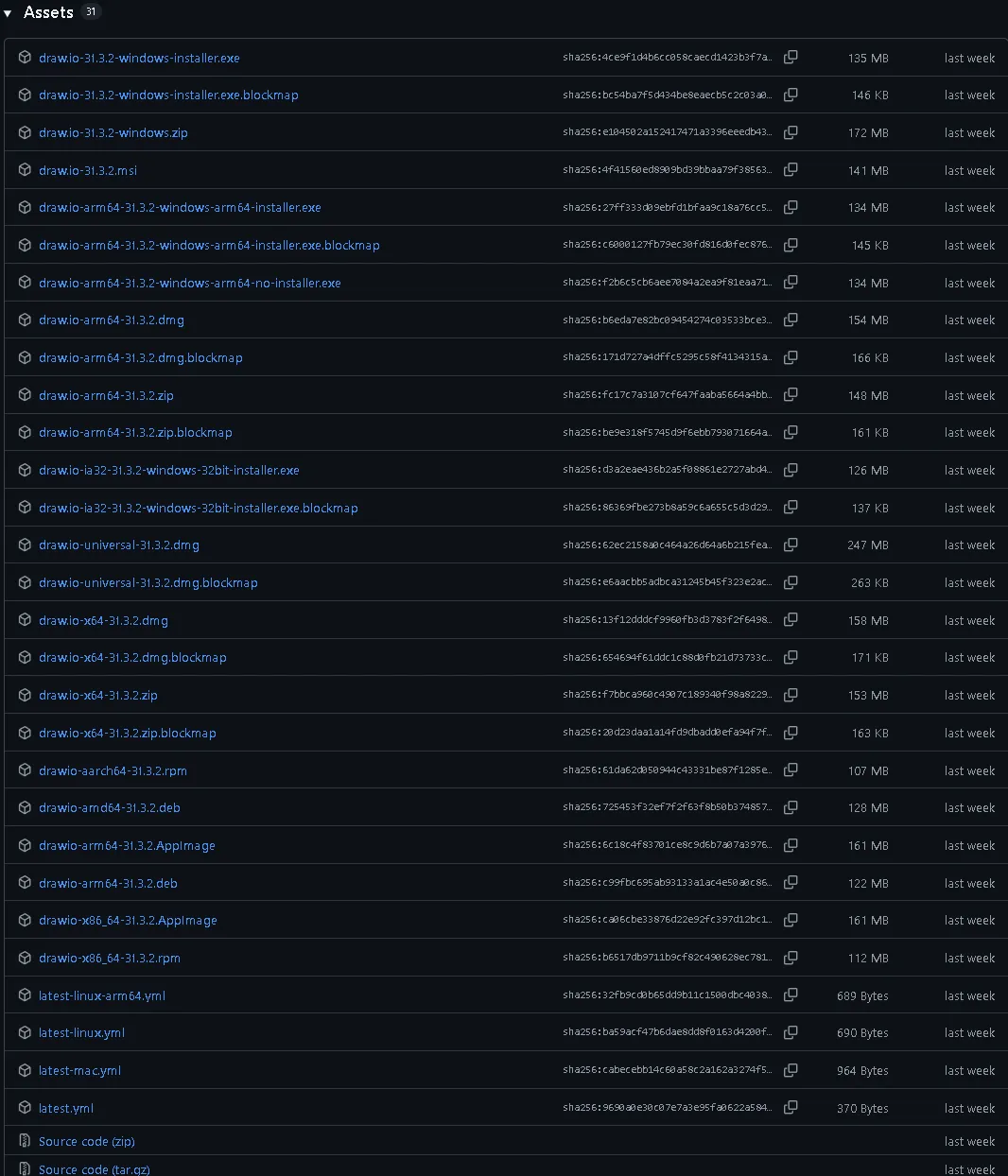

下载地址：
https://github.com/jgraph/drawio-desktop/releases/tag/v31.3.2
它不但支持Windows环境，还支持MAC和Linux环境；
版主是Windows11环境，下载的是（绿色版）：
draw.io-31.3.2-windows.zip
在国内下载慢的小伙伴，也给各位小伙伴准备了超级快速的VIP下载链接：
https://gitproxy.mrhjx.cn/https://github.com/jgraph/drawio-desktop/releases/download/v31.3.2/draw.io-31.3.2-windows.zip安装与使用

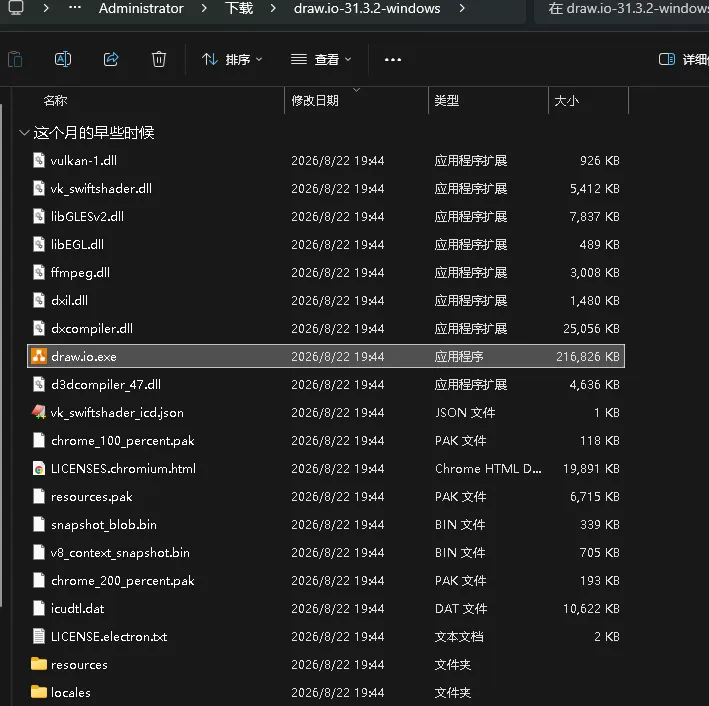

因为我们下载的是ZIP绿色版，所以我们解压后即可使用；
执行draw.io.exe文件即可启动程序；

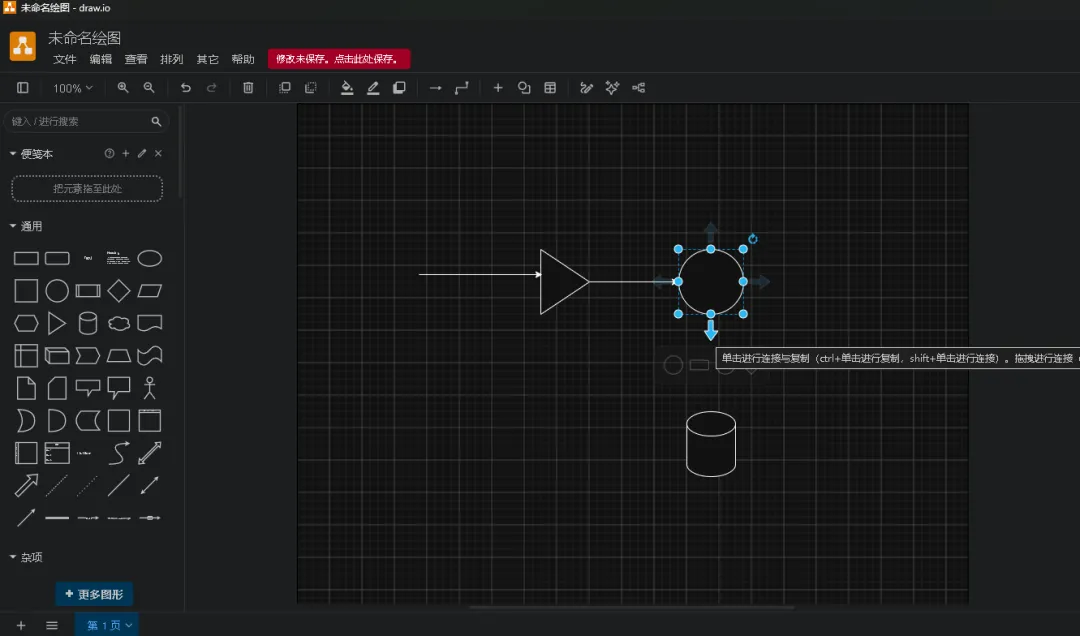

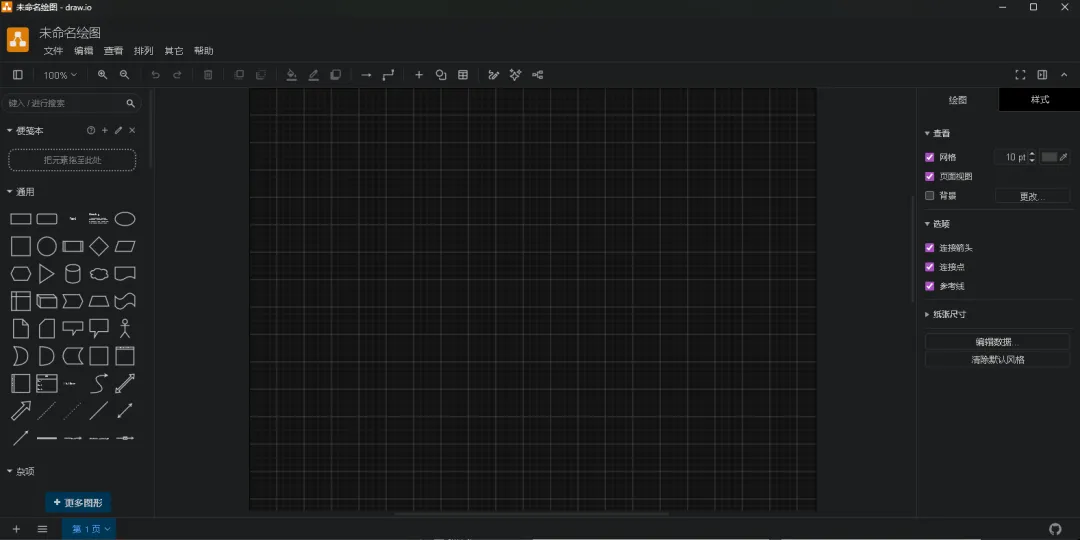

界面如下：
相信用过office visio的小伙伴并不陌生吧！
操作还是拖拖拽拽即可；

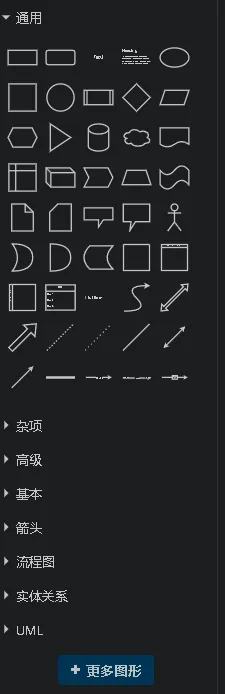

左侧的图示分类中，我们可以选择自己需要的分类：

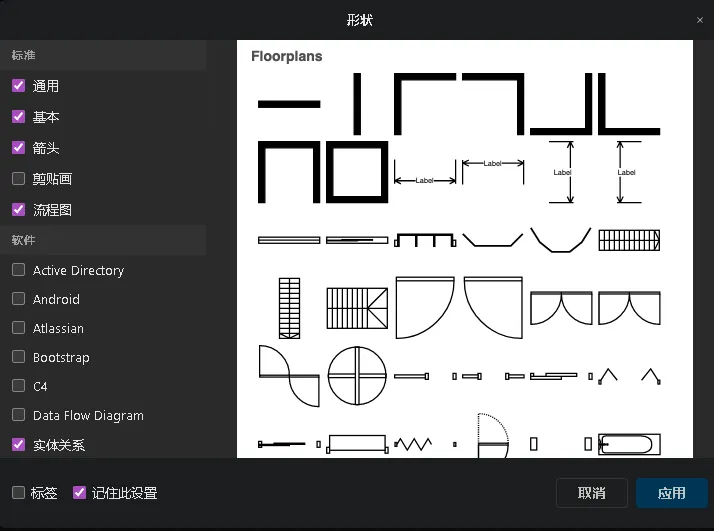

什么，没找到你需要的？那么你就点击【更多图形】吧！

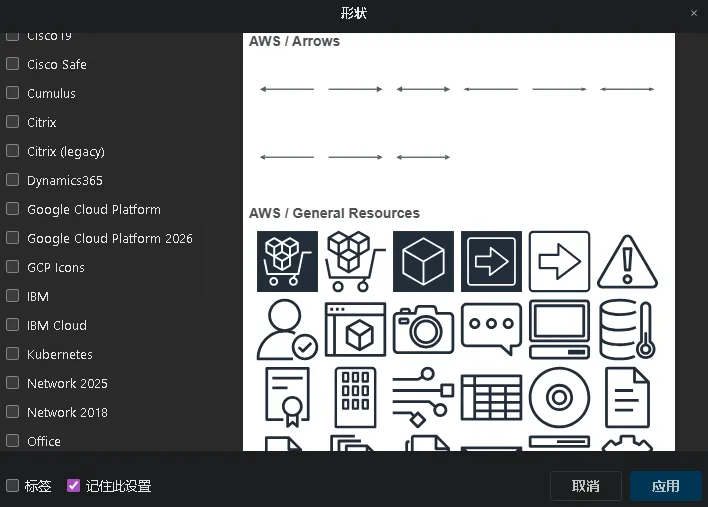

这里有更多的图示分类等你选择哦！

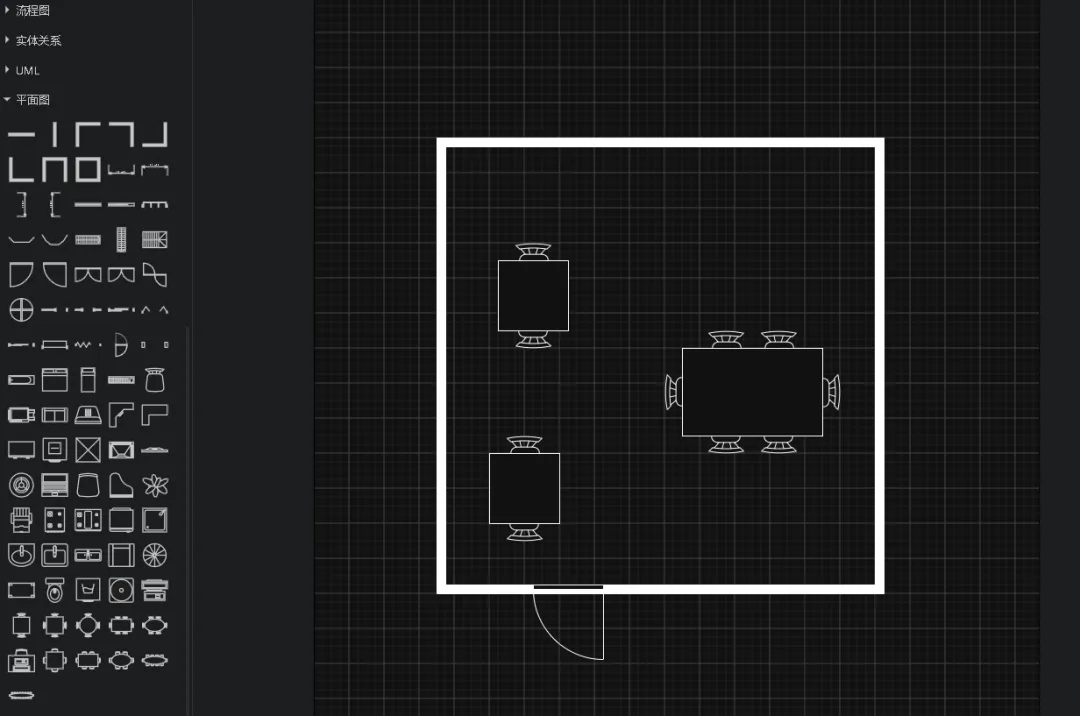

分分钟画出一个办公室的平面图！
如果你用原来的微软Visio的 VSDX 格式文件也是能正常读取与修改的哦。
应用可以完全不依赖网络运行，所有图表数据默认仅保存在你的本地设备上
总的来说，drawio-desktop 是一个功能强大、完全免费且将数据安全与隐私置于首位的专业绘图工具。如果你需要处理敏感图表或希望在无网络环境下工作，它会是一个非常理想的选择。
如果你也喜欢这个软件，就去下载安装吧！
