CAD填充总卡顿崩溃?这款升级版面板插件,彻底解决原生填充效率低下的痛点!
🚀 CadHatch填充面板增强插件V1.0.3_20261012

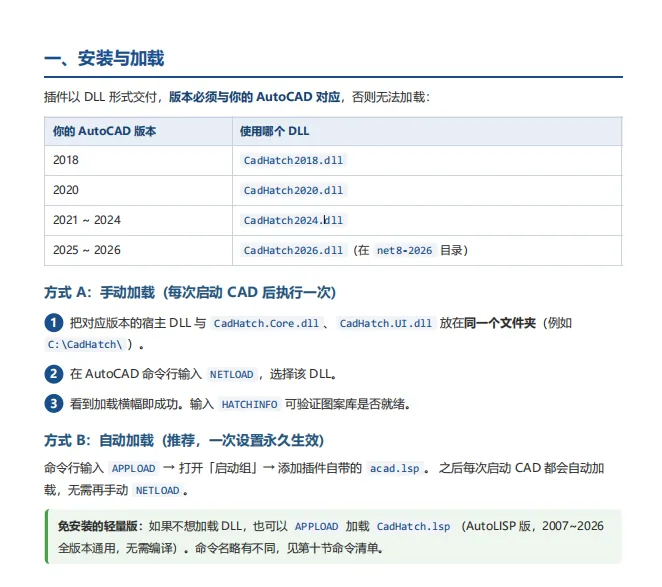

加载方式：详见安装方法图片
启动命令：HATCHTNFO
────────────
📥 夸克网盘（长按二维码识别下载）：
📥 百度网盘（长按二维码识别下载）：
────────────
一、工具简介

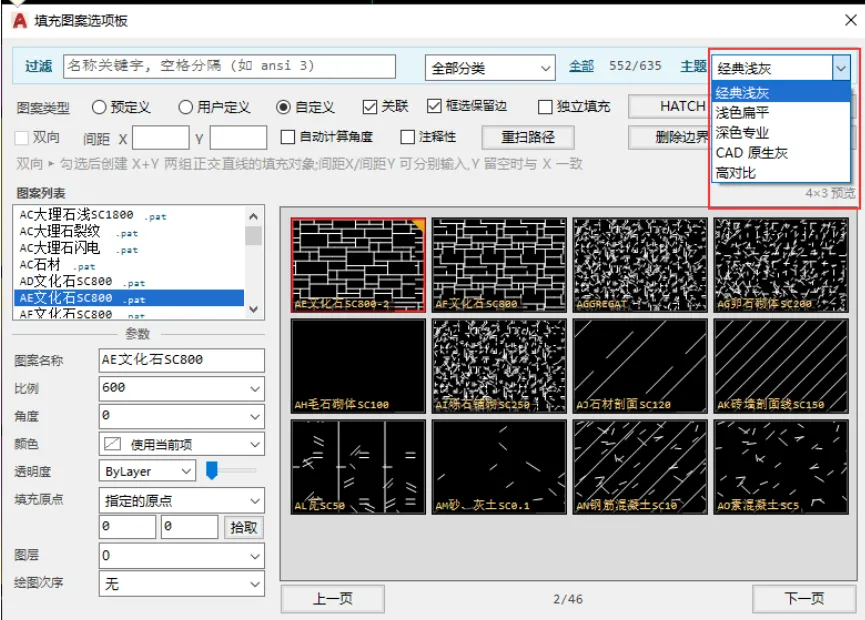

在日常工程制图中，AutoCAD与中望CAD的原生填充命令常因复杂边界导致卡顿、无法实时预览或重复调整参数。CadHatch填充面板增强插件V1.0.3旨在替代CAD原生填充图案填充能力，并额外提供强大的图案过滤功能。
支持版本：全面覆盖 AutoCAD 2018 ~ 2027 多版本，以及 中望 CAD 2019 ~ 2026。
核心价值：告别原生填充的繁琐操作，通过独立参数记忆、智能点选识别与连续填充流，大幅提升图纸深化与铺装绘制的效率。
二、核心功能解析
【应用】按钮点窜即更新：编辑已有填充时，点击【应用】实现就地直接更新，对话框保持开启状态，免去反复关闭与重开面板的操作。
独立图案参数记忆：切换不同图案时，系统自动记忆并恢复各自的比例与角度等参数，各图案参数互不干扰，避免频繁重新调整。
「拾取图案」免框选点选：由原先的框选改为直接点选已有填充或线条，自动识别基础单元；双击拾取预览格可直接按原图案进行填充。
智能点选与高亮确认：支持内部被线条分隔的小块封闭区域（如建筑房间格）精准点哪填哪；识别成功后采用红色虚线框高亮闪烁确认范围，图块内的线条同样参与识别。
高效连续填充模式：通过【确定】或双击首块后，直接进入连续「拾取→填充」流程，全程不弹面板，按 ESC 键即可结束，框选填充同样支持连续作业。
三、实际使用场景
建筑与室内铺装设计：面对密集的房间格或复杂的墙体内部填充时，利用智能拾取点功能，直接点选相应小块区域并由红色虚线高亮确认，杜绝图形溢出或误填。
多图案频繁切换制图：在总图或施工图绘制中需在网格、沙粒、斜线等多种图案间切换，各图案独立参数记忆功能自动保留前值，省去重复设定比例与角度的时间。
四、技术特点说明
数据安全与独立性：各图案参数记忆与拾取图案均保存在插件目录下的
CadHatch-Data文件夹中，覆盖更新 DLL 文件不会影响已有历史数据。路径配置灵活：可通过
CadHatch-Settings.ini中的CustomPatternFolders快速适配本机路径，更换设备时修改或删除该行即可无缝迁移。
五、总结与适用人群
适用人群：建筑设计师、室内设计师、结构与规划制图人员以及广大CAD绘图爱好者。
总结：该插件从底层交互逻辑出发，针对CAD原生填充在参数切换、边界识别和连续操作上的痛点进行了深度优化，是提升图面深化效率的实用辅助工具。
六、⚠️ 使用说明与免责声明
本工具来源于互联网公开分享，本文仅供学习与交流之用。如有侵权请联系删除。 本人仅对工具进行了整理与测试，不对使用结果承担任何责任。 请勿将本工具用于任何商业用途，使用者需自行承担相关法律责任。 使用过程中如有任何数据或系统风险，概由使用者自行承担。
