CAD 打PDF，

DPI 到底设多少？

一篇讲清。

最近遇到一个问题是，CAD在用批量打印PDF时候，在检查PDF时，模糊，还有没有显示，于是研究 了一下，有点意思。

核心就是打印图纸的DPI 参数设置。

这个事情只有遇到之后才觉得有意思。

要不直接看结果，中间都是废话！

“图发虚”“圆弧有锯齿”“文件大得导不动”——这些问题，十有八九指向同一个参数：DPI。

但很多人不知道，出图参数里其实藏着一对“双胞胎”，两个 DPI 管的事完全不同。设错一个，白忙活。

一、先分清：出图参数里有两个 DPI

• 矢量质量：管线条、圆弧、曲线、渐变色——决定曲线圆不圆滑；

• 光栅质量：管插进来的位图（扫描底图、贴图、渲染图）——决定这些图片清不清楚。

一句话：纯线条图看“矢量”，带图片的图才要管“光栅”。另外记牢一点——光栅不能设得比矢量还高。

二、更关键：PDF 的 DPI ≠ 打印机的 DPI

这是最多人踩的坑。

PDF 里设的矢量质量，决定的是软件“把曲线切成多细的小段”来存储；而真正打到纸上时，机器会按它自己的分辨率重新画一遍。

所以——只要矢量质量 ≥ 出图设备的分辨率，纸上就是“人眼极限”，再高纯属浪费。

看看设计院常用的蓝图机分辨率：

也就是说：你设 1200，已经顶到机器上限；设 2400，机器根本“吃不下”，纸上毫无差别，只是文件更大、导得更慢。

三、官方预设，直接抄

AutoCAD 早就给好了四档（Autodesk 官方文档）：

其中“常规文档”预设 = 矢量 1200 / 光栅 400，就是日常出图的推荐档。

四、到底设多少？三档任选

这里需要注意大于光栅dpi大于500其实很多插入的PDF、Excel是不显示的。即使你在预览的时候有内容，打印出来也不会有！！

五、1200 够不够晒蓝图？

够，而且刚好。理由上面说过：蓝图机的上限就在那，1200 完全匹配。

真正会让蓝图“翻车”的，是下面这几个开关——跟 DPI 一点关系都没有。

六、真正决定图纸清晰的，是这 4 个开关

• 打印样式表 → monochrome.ctb（不然彩色线晒成蓝图看不清）；

• 打印比例 → 1:1（勾了“布满图纸”，缩放就是清晰度的头号杀手）；

• 线宽 → 交给 CTB，最细别低于 0.13mm（太细的线晒图会断）；

• 驱动 → 用 DWG To PDF.pc3（别用 Microsoft Print to PDF）。

七、一个必看的踩坑警告（附赠）

如果图里挂了 PDF 参照底图（用 PDFATTACH 挂进来的 PDF 文件），DPI 设太高会出大问题：

• 预览一切正常，导出来底图却“消失”，只剩一个参照框；

• 打印日志里会报“无法光栅化图像”；

• 原因：光栅数据太大，超过了 PDF 驱动的处理能力。

解法：把光栅质量降到 200 DPI（Autodesk 官方建议）；要一劳永逸，用 PDFIMPORT 命令把底图转成 DWG 实体。

再送一句口诀：光栅 DPI 不是越低越好，也不是越高越好——匹配素材、宁低勿高。调低了最多糊一点，调高了可能直接丢图。

人話是:光栅dpi大于500其实很多插入的PDF、Excel是不显示的。即使你在预览的时候有内容，打印出来也不会有！！

八、一页速查清单

• 驱动：DWG To PDF.pc3；

• 样式表：monochrome.ctb；

• 比例：1:1，不勾“布满图纸”；

• 分辨率：矢量 1200 / 光栅 300～400；

• 含 PDF 底图 → 光栅降为 200；

• 勾选“嵌入字体”；

• 先预览，再试打 A4 小样。

九、经过测试

说了半天人话就是：

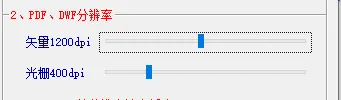

下面这个两个参数按照这个设置来！

还有这个设置也直接关系到图纸的大小。设置高了也不太好，低了也不好。这个设置是在速度与质量上的最优解。

两个截图是一个东西。

结语

参数设对，出图不返工。

如果这篇帮你省下了一次返工，转给还在纠结 DPI 的同事吧。
