FoveaVLA 源码精读:预测「下一眼看哪」的注视动作,怎么替掉机械臂腕上的相机

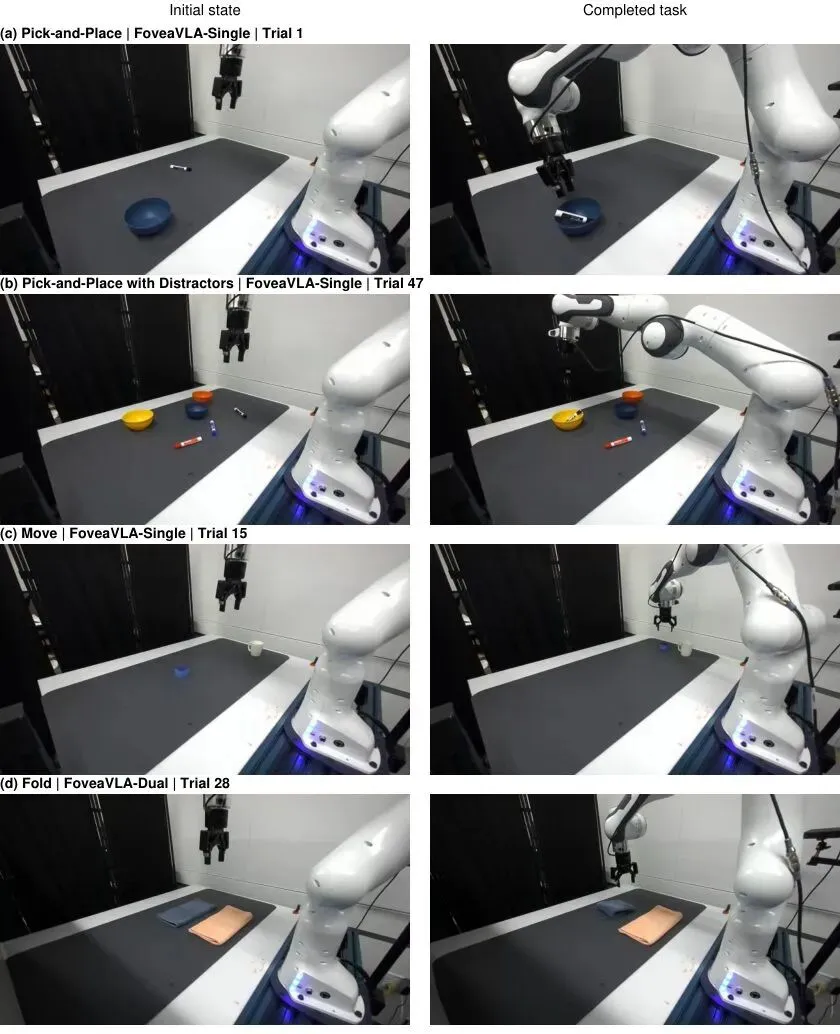

FoveaVLA 源码精读:预测「下一眼看哪」的注视动作,怎么替掉机械臂腕上的相机一台 Franka 机械臂在桌面上叠布、搬远处的杯子，腕部相机是这类系统的默认配置——手到哪看到哪，特写不丢。代价也明摆着：相机跟着末端走，视野锁死在手边一小块，目标一旦离开腕部视野，策略就成了睁眼瞎。2026 年 10 月 14 日挂上 arXiv 的 FoveaVLA（斯坦福与普林斯顿合作，仓库次日开源）给了一个反直觉的答案：把腕部相机整个拆掉，让策略在输出动作块的同时多吐一个「下一次查询时该盯着哪里看」的边界框，再从原分辨率的外部图像里裁出那块喂给下一拍。四个真实任务套件上，单外相机版本成功率 70.8%，带腕部相机的 π0.5 基线 52.1%，双外相机版本 77.1%。我没有跑训练和真机评测，下面把论文和代码放在一起读。

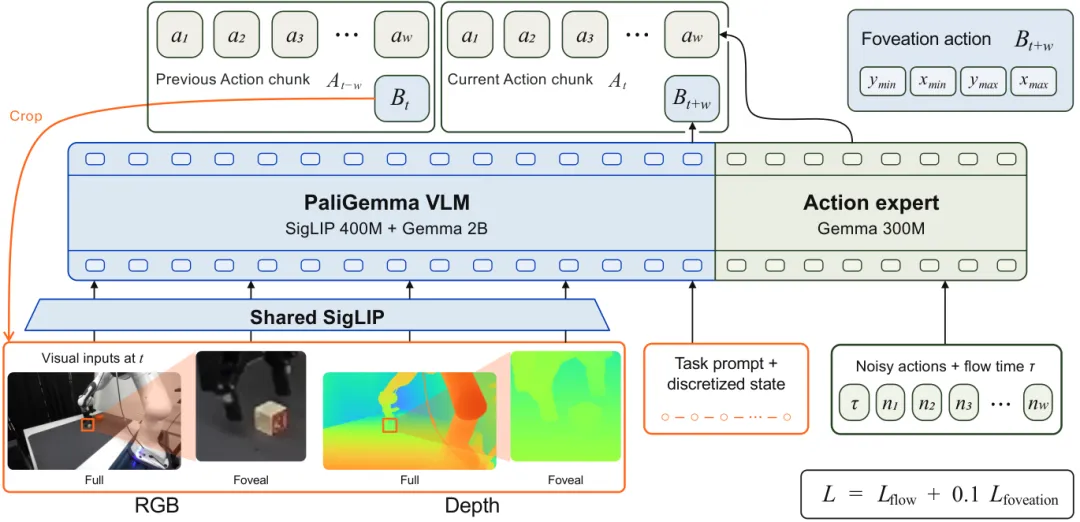

FoveaVLA 解决的是「无腕部相机的近距细节」问题：外部相机拍得到全场景，但整幅缩到策略的 224×224 输入后，夹爪和物体的细节被抹平，纯外视角后训练的 π0.5 在同一组真机套件上只有 25.0% 成功率。改法是在 π0.5 上加一个「注视动作」输出：模型复用 PaliGemma 词表里现成的 1024 个位置 token，把 t+w 时刻交互区域的框自回归解码出来，w 是两次查询间执行的动作数（8）。训练只加一项 0.1 权重的交叉熵，跟流匹配动作损失一起回传骨干。停在哪：单视角必须配深度——裁剪无深度 20.8%、深度无裁剪 6.3%，合起来才 70.8%；评测规模是每套件 12 个随机化实例、共 48 次真机试验；监督依赖 RoboInter 标注的角色覆盖。只想看一处代码，看 src/foveavla/models/future_bbox.py，90 行，把框的坐标系、量化和 token 映射全部写完。 腕部相机的好处有一长串文献背书，坏处是三条：视野受限，远目标和场景上下文经常出画；增加硬件，还跟「无腕视角录的人示教视频」存在观测错位；外部视角又缺一个稳定的几何参照——腕机相对末端位姿固定，外机随摆放变。直接抬外部图的分辨率也不行：算力都花在背景区域上。 替代路线各有前提。生成式方法从外部观测合成腕部图像；另一路从三维场景表示渲染虚拟视角；还有给机器人装可动相机（云台、第二只机械臂）。靠人眼注视数据做注视裁剪的工作离目标最近，但要在采集时戴眼动仪——DROID 数据集里没有这个信号。FoveaVLA 的切入点是：不动相机、不加传感器，从现成的机器人示范里学「往哪看」。 主线是 π0.5 骨干（SigLIP 视觉编码器 + Gemma 语言骨干 + 流匹配动作专家）之上的一条旁路。输入端每个外部视角给四路图：全图 RGB、注视裁剪 RGB、以及各自对齐的深度（双目 Fast-FoundationStereo 估计米制深度，对数刻度上色）。输出端两个头共享观测前缀、互不打扰。 设计一：注视动作零新参数。PaliGemma 的词表本来就有为检测与定位准备的 1024 个位置 token，π0.5 基线检查点从不输出它们。FoveaVLA 把框的四个坐标（画布系 y、x、y、x 顺序）各量化到 1024 桶，单视角 4 个、双视角 8 个 token，贪心解码，输出词表锁死在位置 token 上——语言模型的输出头原样复用，没有新增一层。 设计二：单前向双分支。动作专家和框解码在同一个注意力掩码下跑：共享观测前缀，两个输出分支互相屏蔽，动作分支只看前缀，框 token 额外看前面的框 token。推理分级：先出动作块立刻返给机器人，机器执行前 8 步的窗口里，用缓存的前缀 KV 贪心解码框——新帧到站时框已备好，不占控制节拍。 一个必要公式：L = L_flow + λ·L_foveation，λ=0.1。三个量：L_flow 是流匹配的速度场回归，动作块与高斯噪声按流时间 τ 插值，τ=0.999u+0.001、u 服从 Beta(1.5,1)，回归目标是噪声减动作；L_foveation 是 4N 个位置 token 的 teacher-forcing 交叉熵，监督目标是 t+8 时刻交互区域（夹爪、物体、目标区域三个角色框的最小外接矩形）量化后的 token 序列；λ 把两路拉在一起更新骨干。 入口链：相机工作站跑 examples/droid/main.py（Python 3.10 的 DROID 客户端），经 WebSocket 连 scripts/serve.py 起的策略服务器（--model=foveavla_single 或 foveavla_dual）；服务器外面再包一层 FastFoundationDepthPolicy 做运行时双目深度。模型侧入口是 foveavla.py 的 sample_actions_with_future_bbox：prepare_inference_prefix 把观测编码一次，sample_actions_from_prepared_prefix 走 10 步欧拉积分出 16 步动作块，sample_future_bbox_from_prepared_prefix 从同一份缓存前缀贪心解码框——论文 IV-D 节「框解码藏在动作执行窗口内」就是这三步的次序。 对照一：公式 L 的实现，src/foveavla/models/foveavla.py 的 _compute_loss（L418 起）： ```python time = jax.random.beta(time_rng, 1.5, 1, batch_shape) * 0.999 + 0.001 x_t = time_expanded * noise + (1 - time_expanded) * actions u_t = noise - actions ... return action_loss + self.bbox_loss_weight * bbox_loss[:, None], metrics ``` 对应关系：beta(1.5,1) 乘 0.999 加 0.001 就是 τ 的采样式（论文附录 B-D），x_t 是插值后的噪声动作块，u_t 是流匹配回归目标；最后一行即 L=L_flow+λ·L_foveation，bbox_loss_weight 在 foveavla_config.py 里定死 0.1。掩码分支在 make_joint_attn_mask（L70），注释原话「Build independent VLM-bbox and action attention branches in one forward pass」，正是公式 1 的因式分解。 对照二：框的坐标与 token 化，src/foveavla/models/future_bbox.py（L5–L46）： ```python MODEL_IMAGE_SIZE = 224 NUM_LOCATION_BINS = 1024 LOCATION_TOKEN_START_ID = 256_000 ... return np.stack([y1_canvas, x1_canvas, y2_canvas, x2_canvas], axis=-1) ... return np.clip(np.rint(coords * (NUM_LOCATION_BINS - 1)), 0, NUM_LOCATION_BINS - 1) ``` 对应关系：论文 IV-B 与附录 B-C 说「四个坐标在缩放加填充的全图上量化为 1024 桶、按 (y,x,y,x) 序列化」——代码先把 1280×720 原图 letterbox 到 224×224 画布（_letterbox_geometry 算出 224×126 居中、上下各垫 49 像素），坐标乘 1023 四舍五入入桶；token id 等于桶号加 256000，直接落进 PaliGemma 位置 token 的区段。解码端的 _decode_future_bbox（L373）逐坐标 argmax，非法框（x1≥x2）按论文附录 B-C 的口径复用上一个有效框或退回全图。 再看一个代码替论文做的选择：foveavla_config.py 的 image_keys 仍是 ("base_0_rgb", "left_wrist_0_rgb")，注释写明「wrist 命名的槽位装的是注视裁剪图，不是腕部图像」；droid_policy.py 的 DroidInputs 把 observation/foveal_image 塞进 left_wrist_0_rgb 槽——这样 π0.5 检查点的图像槽位与权重一一对应，不用改任何加载逻辑。 数据与监督：从 π0.5 base 检查点后训练，DROID 约 7.5 万条遥操作 Franka 回合（Robotiq 2F-85 夹爪、两台外部双目相机），只用外部视角；交互框监督来自 RoboInter 标注，按角色映射取夹爪、物体、目标区域的最小外接矩形，t 与 t+8 两帧标注都有效的样本才入训练。优化：8 张 H100，全局批 256，学习率 5e-5 先热身 1000 步再恒定，全参数更新。输入侧：深度按 0.2–3.0 米对数刻度上 Turbo 色图（近暖远冷），14×14 深度 patch 有效像素不足 25% 就从注意力里屏蔽，训练时每路深度以 0.1 概率整体丢弃，RGB 只做亮度/对比度/饱和度抖动（0.3/0.4/0.5），不做几何增广——几何增广会破坏裁剪、深度与框坐标的对齐。推理：流匹配 10 步积分，16 步预测、执行 8 步再查询；控制目标 15Hz、900 步封顶。评测协议：四套件（普通抓放、带干扰物抓放、布料折叠、远物搬运），每套件 12 个随机化物体/摆放/指令实例，成功标准是任务完整完成，报均值加减标准误。 真机总表单独读：Single 70.8%、Dual 77.1%、腕部 π0.5 52.1%、纯外视角 π0.5 25.0%。普通抓放上三者都 100%，差距全在难套件——带干扰物从 25.0% 提到 58.3%（Single），远物搬运从 41.7% 到 75.0%；Dual 在折叠与搬运上最强（75.0%、83.3%）。论文的注意力图解释：基线 π0.5 的图像注意力几乎全压在腕部视角上，目标出画就丢；FoveaVLA 一直看全图，裁剪补细节。
消融表再单独读：单视角 RGB-D 不裁剪只有 6.3%，双视角不裁剪 41.7%；框监督但不裁剪（ECoT 风格）31.3%，加上裁剪的 Dual-RGB 66.7%——监督值 6.3 个点，裁剪再值 35.4 个点。裁剪与深度在单视角下缺一不可：只裁剪 20.8%，只深度 6.3%。第二视角能顶一部分深度的作用（无深度时双视角 66.7% 接近单视角 RGB-D 的 70.8%）。 零样本与注视质量分开读：MolmoSpaces 上 8,915 回合平均 22.4%，对照已发表 π0.5-DROID 榜单 17.8%，九个任务七项领先；论文自己声明两者相机布局、分辨率、深度可用性都不同，只作 published reference，不构成受控比较。注视预测上 0.465 mIoU、0.483 Acc@.5，与要看目标帧的 YOLO11s（0.492/0.488，另加 29 毫秒）相当，π0.5-DROID 原生输出位置 token 只有 0.009 mIoU——交互框监督就是从这里救回来的。延迟：RTX 5080 上 Single 每次查询约 125 毫秒、缓存前缀框解码约 50 毫秒，Dual 约两倍，框解码不占控制节拍。这些数字全部出自论文表 I–III 与正文，我没有跑。 对得上的：损失公式、双分支掩码、框坐标系与 1024 桶量化、贪心解码与非法框回退，前文逐条对过。代码比论文多做的：serve.py 起服务前校验检查点必须带 params/ 与 assets/droid/norm_stats.json；客户端包里的 foveation.py 做新旧字段名映射（future_interaction_roi 与旧名互转），让已发布的机器人客户端不用改就能连新服务器；droid_policy.py 校验深度质量图必须在 [0,1] 区间。配置选择别当缺陷看：image_keys 沿用腕部槽位名是为了原样加载 π0.5 权重；位置 token 是 PaliGemma 词表自带的，π0.5 论文用它做定位辅助监督，这里改成推理期真正开口说坐标。仓库另带完整的数据工程脚本（build_foveal_filter.py、extract_droid_fast_foundation_depth.py 等十余个），比论文附录 A 写的还细。 环境：Linux、Python 3.11、NVIDIA GPU，用 uv 管理；服务器环境约 8GB 磁盘，单个预训练检查点约 12.4GB，服务显存约 13GB。最小路径不需要训练：uv run scripts/download_checkpoint.py --model=foveavla_single 下载权重，uv run scripts/serve.py --model=foveavla_single 起 8000 端口；相机工作站按 docs/deployment.md 装 Python 3.10 的 DROID 客户端，跑 examples/droid/main.py 指定 ZED 序列号与服务器地址。成功标志：WebSocket 返回 16 步动作块加每视角一个框，客户端下一拍自动带注视裁剪。容易看错的三处：框的坐标系是 letterbox 后的 224 画布不是原图，逆变换在 canvas_yxyx_to_source_xyxy 里做完还会裁剪到图界；第一次查询没有历史框，注视输入就是全图（训练时也按比例把真值裁剪换成全图来对齐这一点）；日志里 left_wrist_0_rgb 槽位流的是裁剪图，别按名字找腕部图像。 有证据的价值：不加传感器拿到近距细节，四个真机套件上把「无腕」从 25.0% 拉到 70.8%；注视头零新增参数、延迟藏在动作执行窗口里，工程账算得干净；交互框监督取自现成标注，没有额外采集成本。限制也清楚：单视角下深度不可省，说明裁剪补的是纹理、几何还得另求；48 次试验的评测规模，百分点级差距要谨慎读；MolmoSpaces 对照非受控，论文自己标了；RoboInter 标注的角色映射决定监督上限，长尾物体未必覆盖。我的看法：对腕部相机易遮挡或损坏的工位、腕部视野天然不够用的移动操作平台、以及从无腕视角的人示教视频学策略（论文结论里点的这条），这套机制可以直接搬；想用它证明「腕部相机该淘汰」还不够——基线在普通抓放上同样是 100%，它赢的是干扰、布料与远物这些腕部视野吃亏的场景。 论文：FoveaVLA: Foveation Actions Replace the Wrist Camera in VLAs，arXiv 2610.20064（v1，2026-10-14 提交），https://arxiv.org/abs/2610.20064 仓库：https://github.com/Stanford-TML/FoveaVLA（main 分支，仓库创建于 2026-10-15，Apache-2.0；源码行号依据当日 tarball） 模型：https://huggingface.co/bingaochen/FoveaVLA-Single 与 https://huggingface.co/bingaochen/FoveaVLA-Dual（FoveaVLA-Single/Dual 检查点与 DROID 归一化统计） 项目页：https://tml.stanford.edu/FoveaVLA/ 精读所依据的源码文件：src/foveavla/models/foveavla.py、src/foveavla/models/future_bbox.py、src/foveavla/models/foveavla_config.py、src/foveavla/policies/droid_policy.py、packages/foveavla-client/src/foveavla_client/foveation.py、scripts/serve.py、src/foveavla/training/droid_foveal_dataset.py 底座与数据：π0.5（Physical Intelligence）、DROID 数据集、RoboInter 交互标注（论文引用 [23][24][5]）
