基坑边坡侧承插型盘扣式模板支撑架现场
基坑边坡侧承插型盘扣式模板支撑架现场

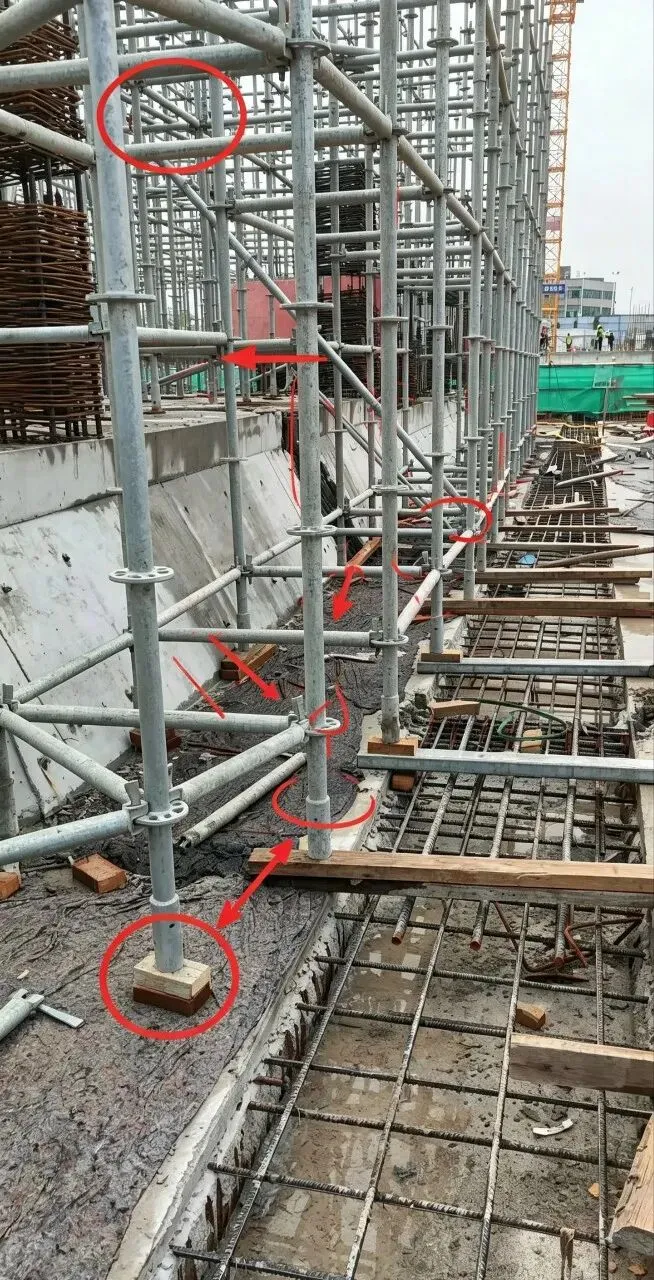

1. JGJ 231-2010《建筑施工承插型盘扣式钢管支架安全技术规程》 2. JGJ 80-2016《建筑施工高处作业安全技术规范》 3. JGJ 120-2012《建筑基坑支护技术规程》 4. JGJ 59-2011《建筑施工安全检查标准》 5. GB 51210-2016《建筑施工脚手架安全技术统一标准》 隐患描述：承插型盘扣式模板支架布置于基坑边坡临近区域，立杆基础为未经承载力验算、未硬化压实的边坡原状土，垫板尺寸、厚度不满足传力要求，存在不均匀沉降隐患；架体底部纵横向扫地杆未按规程设置，立杆底部缺少水平约束构造；支架与基坑边坡之间形成临空缺口，未同步设置硬质防护栏杆、挡脚板；作业层脚手板未连续满铺，板间空隙大，探头板未固定；基坑边坡坡面未采取喷锚、挂网等防护措施，土体、碎石存在溜塌滚落风险，边坡失稳会直接诱发支架整体倾覆坍塌，同时伴随高处坠落、物体打击次生事故。 盘扣支架属于高重心受压临时支撑结构，对地基均匀性、承载力、抗滑移指标要求严格。边坡位置土体本身存在潜在滑移面，土体抗剪强度低，受施工扰动、雨水入渗浸泡后承载力衰减显著；垫板偏小偏薄，无法将立杆集中荷载有效扩散至土体，极易产生单点不均匀沉降。沉降差会改变架体立杆轴心受压受力状态，产生附加弯矩，引发立杆局部屈曲，进而造成架体连续失稳坍塌。 扫地杆是盘扣支架底部核心构造措施，规程要求距底座不大于500mm设置纵横向扫地杆，将独立立杆底部形成刚性环箍约束体系，限制立杆底部水平位移，减小立杆计算长度。扫地杆缺失后，立杆底部等效为悬臂端，长细比大幅增大，架体整体抗侧移、抗倾覆系数不满足验算要求，在侧向扰动、风荷载、边坡土体侧压力作用下极易发生架体侧向倾倒。 架体与边坡之间形成高处临空面，属于典型高处作业临边；作业人员在架体边缘进行钢筋、模板安拆作业时，一旦失稳、踏空，直接向边坡深部坠落；同时边坡滑落的碎石、土体直接冲击架体杆件，造成杆件变形、插销松脱，破坏架体受力体系。 作业面脚手板空隙、探头板，破坏作业面连续支撑条件；作业人员行走、机具转运过程中易踩空失足，小型工具、扣件、钢筋头等物料从空隙坠落，形成下方基坑内物体打击伤害。 边坡岩土裸露，无支护封闭措施，属于动态风险源。边坡土体蠕变、雨水冲刷会逐步形成滑裂面，一旦发生局部溜塌，土方直接挤压、推撞支架立杆，超出支架抗侧向荷载设计值，造成支架整体垮塌，属于源头上的重大耦合风险。 人的因素：支架搭设作业人员未严格执行专项施工方案，简化底部扫地杆、地基处理工序；作业前未对边坡风险辨识，存在侥幸作业行为；现场旁站技术、安全管理人员对边坡区域支架的耦合风险认知不足，未重点管控。 物的因素：地基处理材料、通长加厚垫板配置不足；防护栏杆、挡脚板、脚手板等防护构配件供应滞后；边坡喷锚、挂网防护材料未及时进场。 环的因素：搭设位置紧邻基坑边坡，岩土体存在固有滑移趋势；基坑区域易积水、湿度大，雨水入渗会持续劣化地基土力学性能；露天工况受风荷载作用，侧向荷载对架体稳定性影响放大。 管的因素：模板支架专项方案未对边坡特殊工况单独进行地基承载力验算、抗滑移及抗倾覆验算；地基验收、分段架体验收流于形式，未落实“先验地基、后搭架体”；边坡监测与支架沉降位移监测未联动；安全技术交底未针对性告知边坡+支架耦合坍塌风险；日常巡检缺少边坡、支架同步排查机制。 立即停工隔离该区域支架作业，组织技术负责人、岩土专业人员对边坡稳定性开展复核验算，若边坡稳定安全系数不满足规范要求，先行实施边坡挂网喷锚、土钉支护加固，消除土体滑移源头风险；待边坡监测数据稳定后方可开展支架整改。 地基系统整改：对立杆底部地基进行换填、分层碾压夯实，必要时做C15及以上素混凝土硬化，地基承载力必须满足方案验算值；更换满足尺寸要求的通长垫板，垫板厚度不小于50mm、宽度不小于200mm，垫板居中放置，保证立杆轴心传力，禁止单点小块垫板。 补设底层扫地杆构造：严格按照JGJ231要求，在底座上方≤500mm位置，连续设置纵、横向扫地杆，扫地杆通过盘扣节点与立杆可靠连接，所有插销全部敲紧锁定，形成底部刚性约束体系；同步核查所有节点插销、水平杆、斜杆设置，补齐缺失的竖向斜杆，保证架体几何不变体系。 临边防护封闭：支架靠边坡一侧连续搭设硬质防护体系，设置1.2m高上横杆、0.6m高下横杆，底部设置180mm高挡脚板，防护栏杆立杆与支架体系独立或可靠拉结，同步挂设密目安全立网，封闭临空敞口；边坡底部设置截水沟，阻断地表水入渗地基。 作业层标准化整改：脚手板采用合格木跳板或钢脚手板，满铺、铺稳，脚手板两端可靠固定，严禁探头板；板间缝隙采用硬质盖板封闭，作业层按方案设置水平安全网兜底。 验收与监测管控：整改完成后，地基、边坡、架体同步联合验收，留存验算资料、影像记录；加密边坡位移、支架沉降、架体侧向位移监测频次，雨天后增加复测；建立边坡-支架联动巡检机制，对班组开展边坡支架耦合坍塌风险专项安全技术交底，划定警戒区域，非作业人员禁止进入。
