利用workbuddy写的第2个CAD插件-批量沈生成挡土墙CAD插件

发布时间：2026-10-23 19:53:02 最近访问：2026-10-23 18:37:55

版本 v1.2.0 ｜适用 AutoCAD 2020 及以上｜单位：米

一、安装与加载

插件由两个文件组成，必须放在同一个文件夹中：

文件	作用
retaining_wall.lsp	主程序，定义 RWALL / RWBATCH / RWHELP 命令
retaining_wall.dcl	参数对话框界面
批量参数表模板.csv	批量出图用的示例参数表（可选）

加载方式（任选一种）：

直接把 retaining_wall.lsp 拖入 AutoCAD 绘图区；
命令行输入：

(load "E:/豆包缓存/挡土墙插件/retaining_wall.lsp")

加载成功后命令行无报错，输入 RWALL 即可打开对话框。

⚠ 注意：.lsp 与 .dcl 必须保持 ANSI(GBK) 编码。若用记事本或 VS Code 另存为 UTF-8，中文会损坏，加载时报「参数类型错误: 二维/三维点: nil」。出现该情况请从「备份」文件夹取回原文件。

二、命令一览

命令	功能
RWALL	打开参数设置对话框：单张剖面图、平面图、批量出图
RWBATCH	命令行方式启动批量出图，需配合参数表
RWHELP	命令行打印帮助信息

三、单张出图（RWALL）

1. 挡土墙类型

重力式 / 悬臂式 / 扶壁式三选一，按所选墙型自动绘制对应剖面，构造尺寸按规范取值。

2. 基本参数

参数	含义	默认值
墙高 H	挡土墙总高度，主控尺寸	5.0
墙顶宽	墙顶水平宽度	0.4
基础埋深	基础底面埋置深度	1.0
墙背坡比	墙背倾斜坡度（水平:垂直）	0.25
墙前坡比	墙前坡度，直立墙填 0	0.0
墙长 L	沿轴线方向长度，用于平面图与工程量	10.0
地基类型	砂砾地基 / 岩石地基 / 粘土地基	砂砾地基
墙身材料	C20/C25/C30 混凝土、浆砌石、干砌石	C20 混凝土
垫层厚	基础垫层厚度	0.1

3. 输出选项

自动标注
：按工程制图习惯添加断面尺寸标注（尺寸界线留间隙、尺寸线在文字处断开、45° 起止符）。
工程量统计
：在图旁生成工程量表（截面面积、砌体体积、自重等）。
图案填充
：按墙身材料自动绘制 45° 填充线，并自动避让文字区域。

4. 操作按钮

按钮	作用
拾取插入点	关闭对话框，在图中指定图形插入基点后绘制
绘制剖面图	按当前参数直接绘制剖面图（含标注、填充、工程量表）
绘制平面图	按当前参数绘制平面图（含扶壁等构造）
批量绘制	按参数表成批出图，见第四节
取消	关闭对话框，不做任何操作

四、批量出图

批量功能通过读取参数表（CSV 或 TXT），一行一组挡土墙，自动排布并成批出图。入口有两个：对话框中的「批量绘制」按钮，或命令行 RWBATCH。

1. 参数表格式（8 列）

支持逗号或 Tab 分隔，建议第一行写表头（会自动跳过）。

列	含义	示例	说明
1	编号	W-1	留空则自动生成 W-1、W-2…
2	墙型	重力式	重力式/悬臂式/扶壁式，也支持 gravity/cantilever/buttress
3	墙高 H	5.0	必填，≤0 或缺失则跳过该行
4	墙顶宽	0.4	缺失取默认 0.4
5	基础埋深	1.0	缺失取默认 1.0
6	墙背坡比	0.25	缺失取默认 0.25
7	墙长 L	10.0	缺失取默认 10.0
8	材料	C20混凝土	C20/C25/C30 混凝土、片石、块石；无法识别按 C20 处理

参数表示例：

编号,墙型,墙高,顶宽,埋深,墙背坡比,墙长,材料 W-1,重力式,5.0,0.4,1.0,0.25,10.0,C20混凝土 W-2,悬臂式,5.5,0.35,1.2,0.20,12.0,C25混凝土

⚠ 重要：参数表必须存为 ANSI/GBK 编码。Excel 选择「另存为 → CSV (逗号分隔)(*.csv)」，不要选「CSV UTF-8」，否则中文墙型与材料会乱码，全部被当作重力式 C20。

其他规则：

首行表头自动跳过。
以 # 开头的行是注释，不参与出图。
列数不足或墙高非正的行自动跳过，并在命令行提示行号。

2. 排布设置

在对话框「批量出图」区块中设置，两种入口共用这套参数：

设置项	含义	默认	填 0 的效果
每行个数	一行排几个剖面图	3	—
横向间距	同一行相邻图的净距（米）	0	按图幅自动（2.0×S）
行间距	上下两行之间的净距（米）	0	按该行最高图自适应（3.0×S）

其中 S = 墙高 / 5，用于按图幅比例缩放字号与填充间距。图从左到右、从上到下排布，超出每行个数自动换行，出图完成后自动 ZOOM E 全图显示，每组图下方的图号即参数表第一列的编号。

3. 操作步骤

方式一（对话框，推荐）：

输入 RWALL 打开对话框 → 在「批量出图」区填写每行个数、横向间距、行间距 → 点「批量绘制」→ 对话框关闭后弹出选文件窗口，选择参数表 → 自动逐行出图并排布。

方式二（命令行）：

RWBATCH

回车后按提示输入每行个数（默认 3），再选择参数表文件，效果与对话框一致。

五、常见问题

现象	原因与处理
加载报「参数类型错误: 二维/三维点: nil」或「numberp: nil」	文件被另存为 UTF-8，中文损坏。用「备份」文件夹中的原文件恢复，保持 ANSI/GBK。
提示找不到 retaining_wall.dcl	lsp 与 dcl 未放在同一文件夹。放在一起后重新加载；插件也支持在找不到 dcl 时自动生成临时对话框。
批量出图中文字段乱码 / 墙型全部变成重力式	参数表存成了 UTF-8。Excel 改用「CSV (逗号分隔)」，不要用「CSV UTF-8」。
批量出图图形重叠	「横向间距/行间距」填得过小。可改为 0 使用自动排布，或填更大的净距（单位为米）。
一次能出多少张	不限，取决于参数表行数；每张图按自身墙高独立计算图幅，可排成多行多列。

维护提示：.lsp / .dcl 必须保持 GBK(ANSI) 编码、CRLF 换行，改动后请用支持指定编码的编辑器另存为 ANSI；插件与备份统一放在 e:\豆包缓存\挡土墙插件\ 下。

六、出图效果

以下为该插件生成的剖面图示例（含尺寸标注、45° 填充与工程量表）。

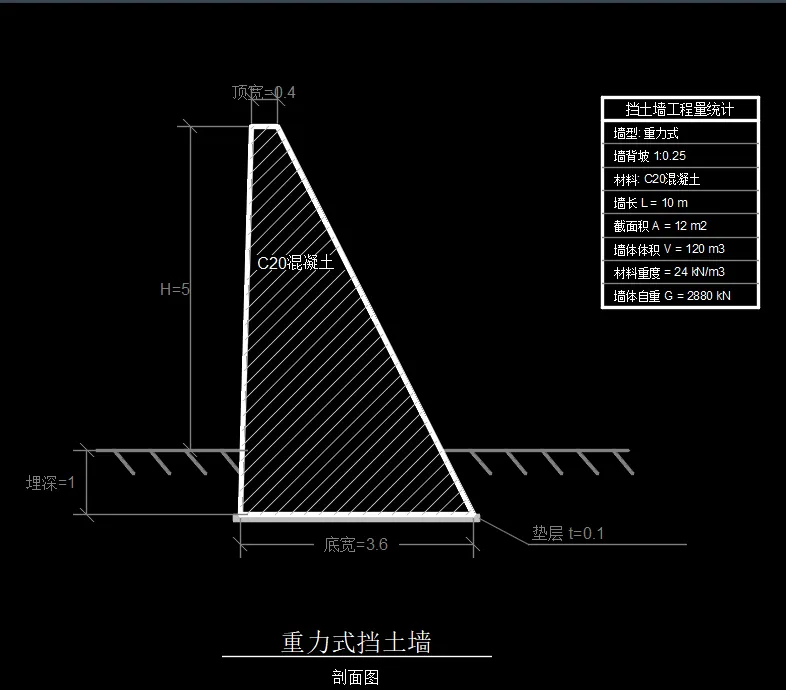

重力式挡土墙剖面

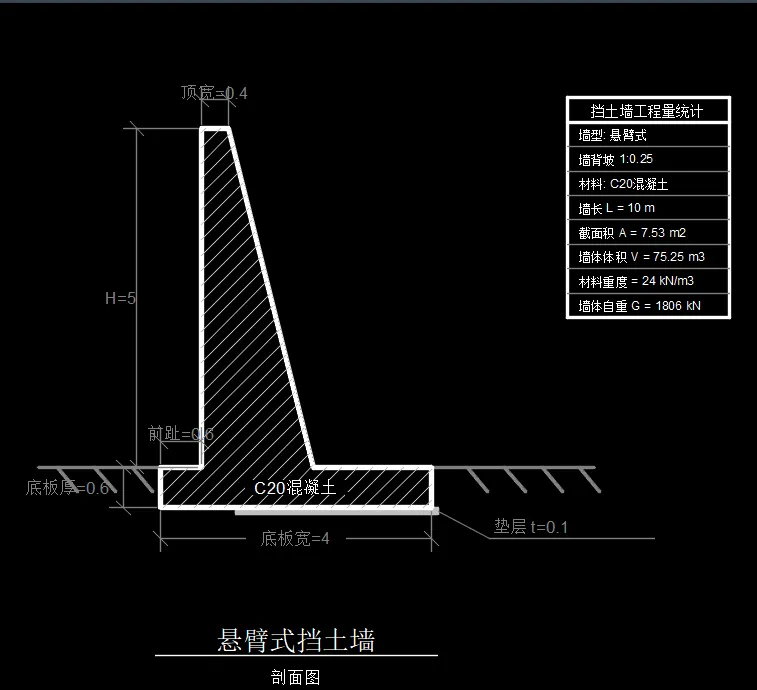

悬臂式挡土墙剖面

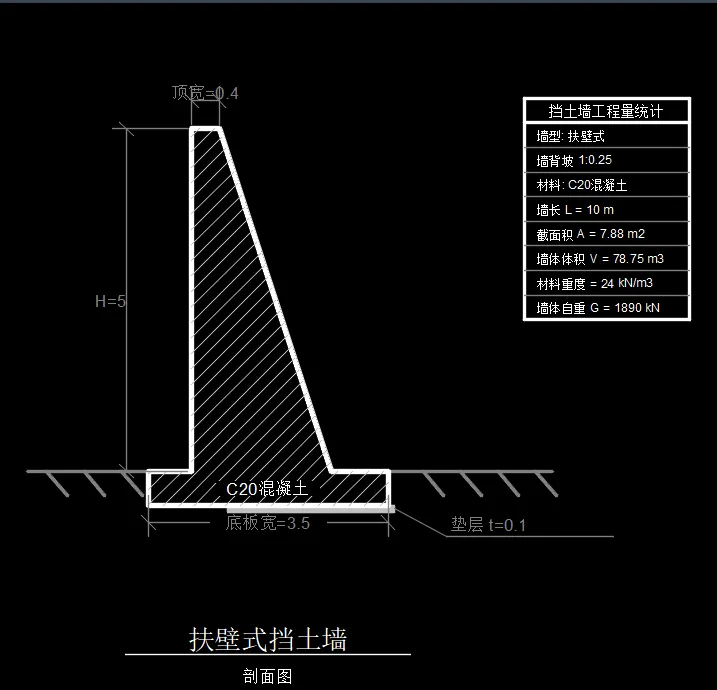

扶壁式挡土墙剖面

注：以上为插件实际出图结果，尺寸标注、45° 填充、工程量表均按图幅比例自动排版；图名与下划线随墙型自动生成。
