模板、脚手架工程,怎么查现场安全隐患?这份官方图集给你答案

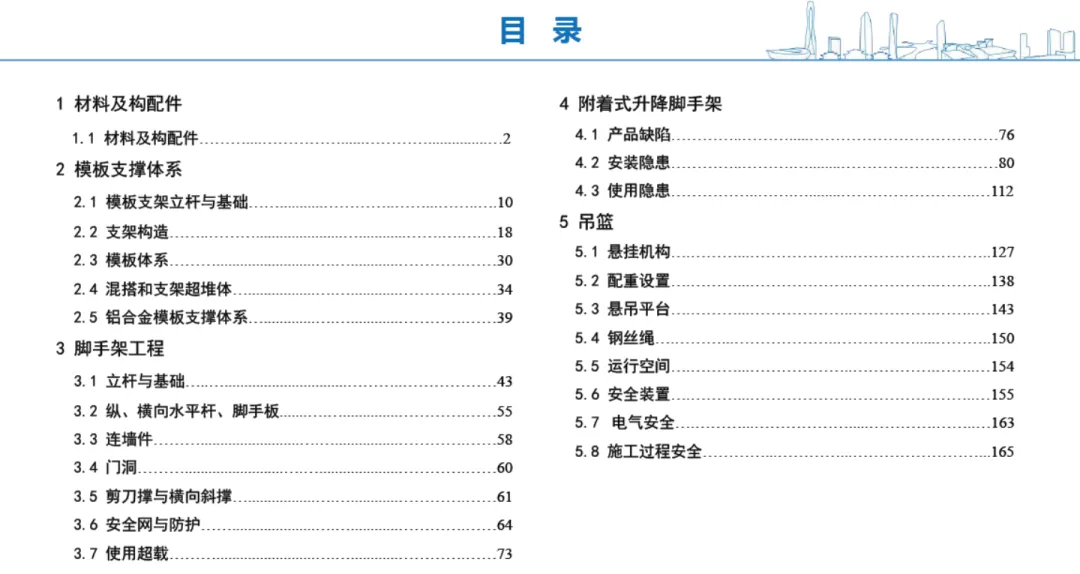

模板工程与脚手架工程是保障施工安全的关键临时设施，因支撑体系失稳、构造措施缺失、拆除不当引发的坍塌、坠落事故，始终是施工现场重大风险管控的核心。江苏省住房和城乡建设厅组织编制了《江苏省建筑施工事故隐患辨识图集（模板、脚手架工程）》，系统梳理了材料及构配件、模板支撑体系、脚手架、附着式升降脚手架、高处作业吊篮五大关键环节的典型隐患，通过隐患照片与规范条文对照，实现“看图识隐患、对标抓整改”。

🔧 模板支撑体系——坍塌事故的“重灾区”

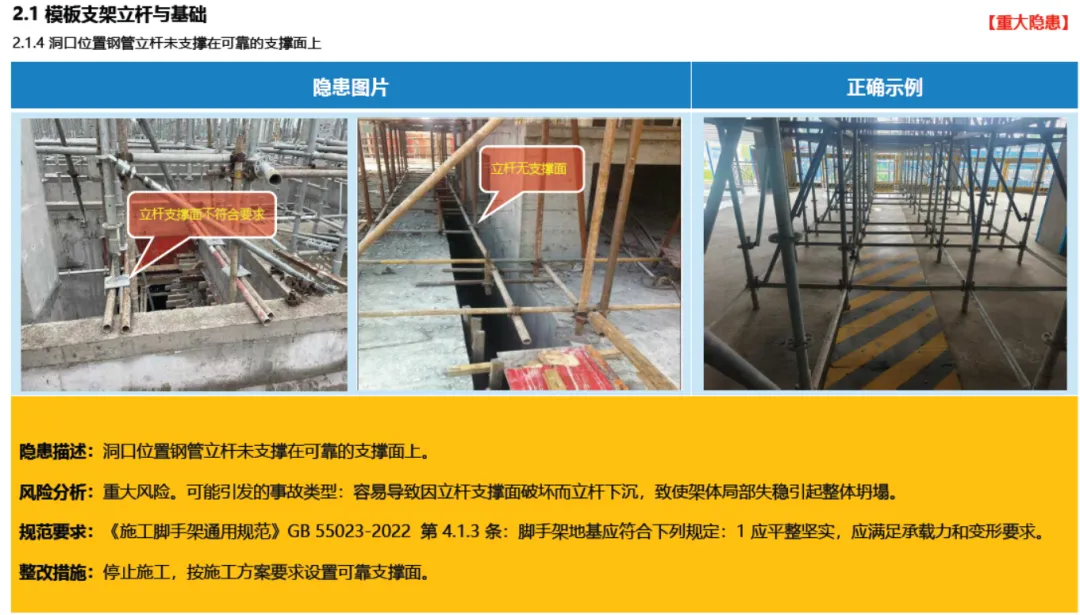

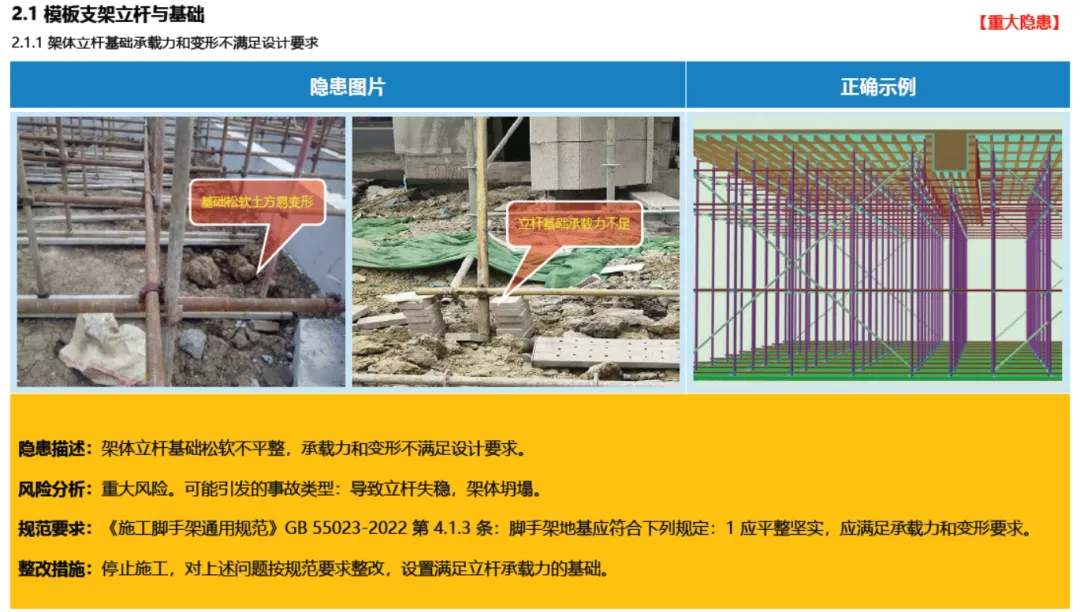

基础与立杆：立杆基础松软不平、承载力不足（2.1.1）；坡面上的立杆底部未可靠固定（2.1.2）；立杆未支撑在可靠的支撑面上（2.1.3）；洞口位置立杆无支撑面（2.1.4）；后浇带/挑板等悬挑结构承载力不足未加固（2.1.5）；立杆悬空或斜向固定在水平杆上（2.1.6）；高低跨部位立杆无水平杆连接（2.1.7）；在基础影响范围内挖掘作业（2.1.8）。

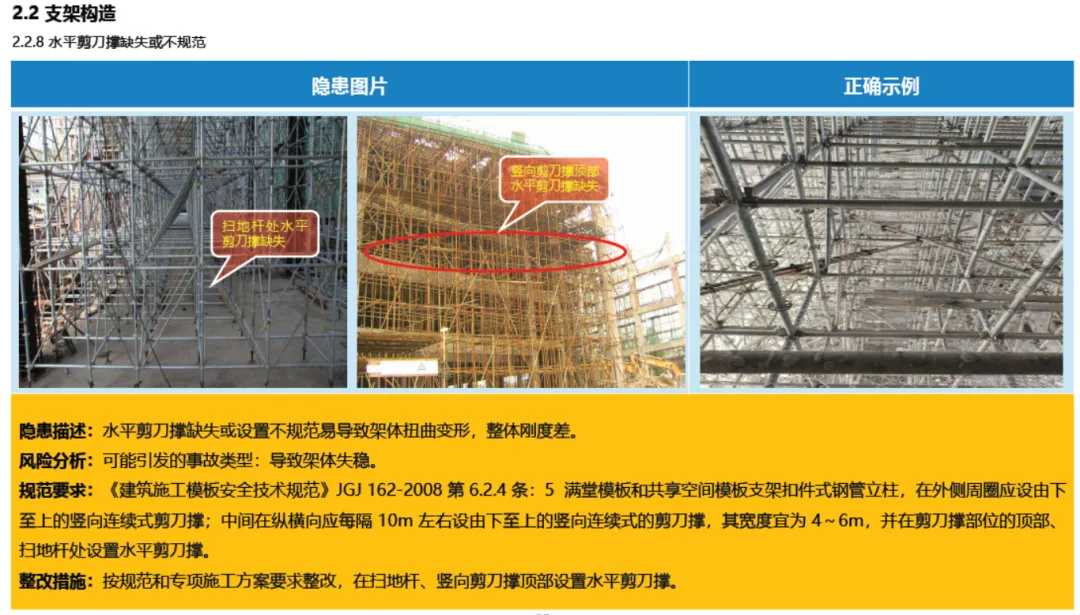

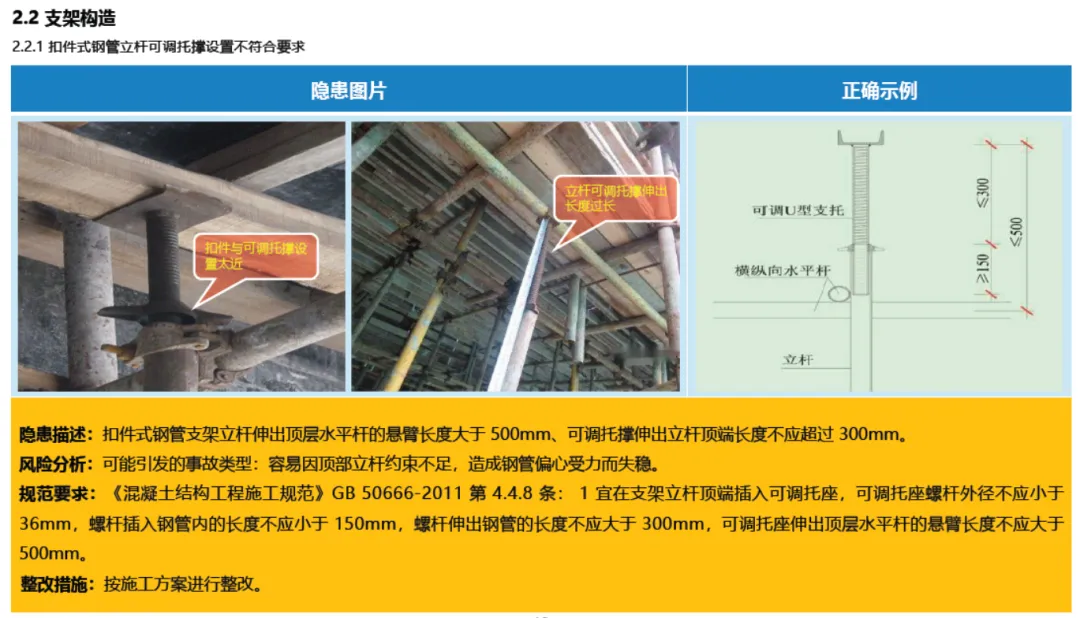

支架构造：扣件式立杆可调托撑悬臂长度大于500mm（2.2.1）；盘扣式悬臂长度大于650mm或丝杆外露超400mm（2.2.2）；立杆接头未错开（2.2.3）、采用水平杆转接或搭接（2.2.4）；水平杆缺失（2.2.5）；扫地杆缺失（2.2.6-2.2.7）；水平剪刀撑缺失（2.2.8）；扣件扭力矩不足（2.2.9）；盘扣斜杆未设主节点（2.2.10）；支架高>5m未设抱柱箍（2.2.11）；模板安装高度超3m未搭设脚手架（2.2.12）。

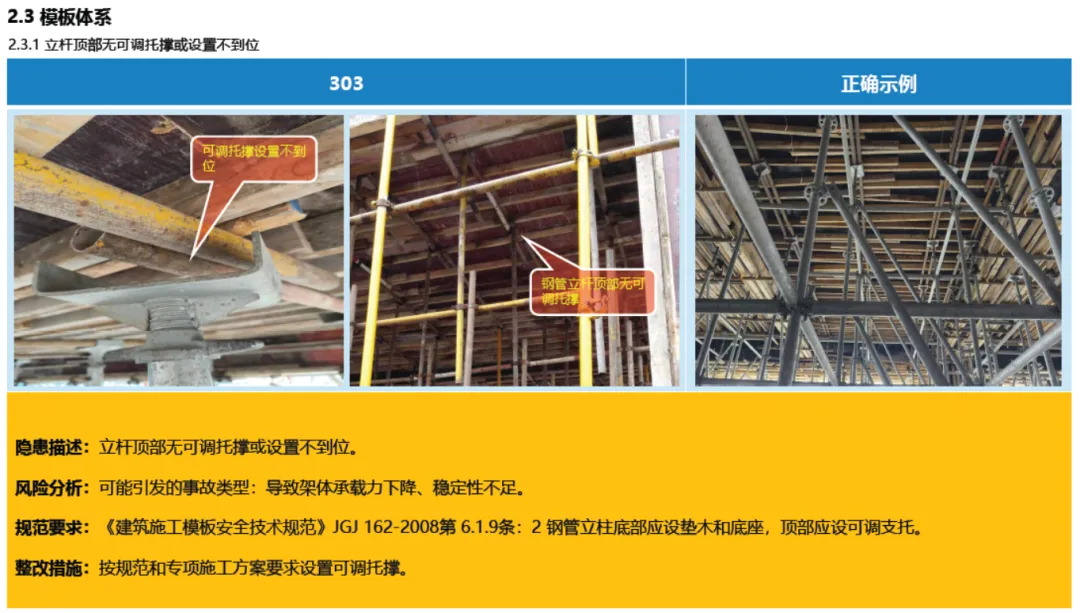

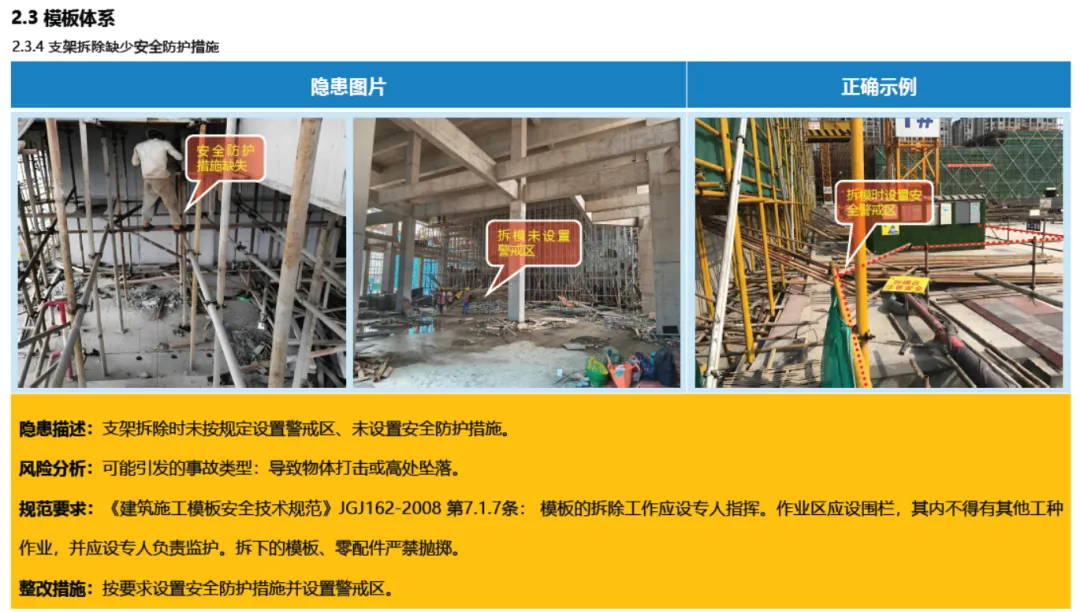

模板体系与超载：立杆顶部无可调托撑（2.3.1）；双托梁无固定螺栓（2.3.2）；使用中随意拆除构配件（2.3.3）；拆模无警戒区（2.3.4）；布料机/混凝土超载（2.4.1）；杆件混搭（2.4.2）；托撑不配套（2.4.3）；利用脚手架立杆作模板支架（2.4.4）；支撑架超量堆料（2.4.5）；铝模立杆不垂直/间距过大/斜撑设置不足（2.5）。

🏗️ 脚手架工程——稳定性不可忽视

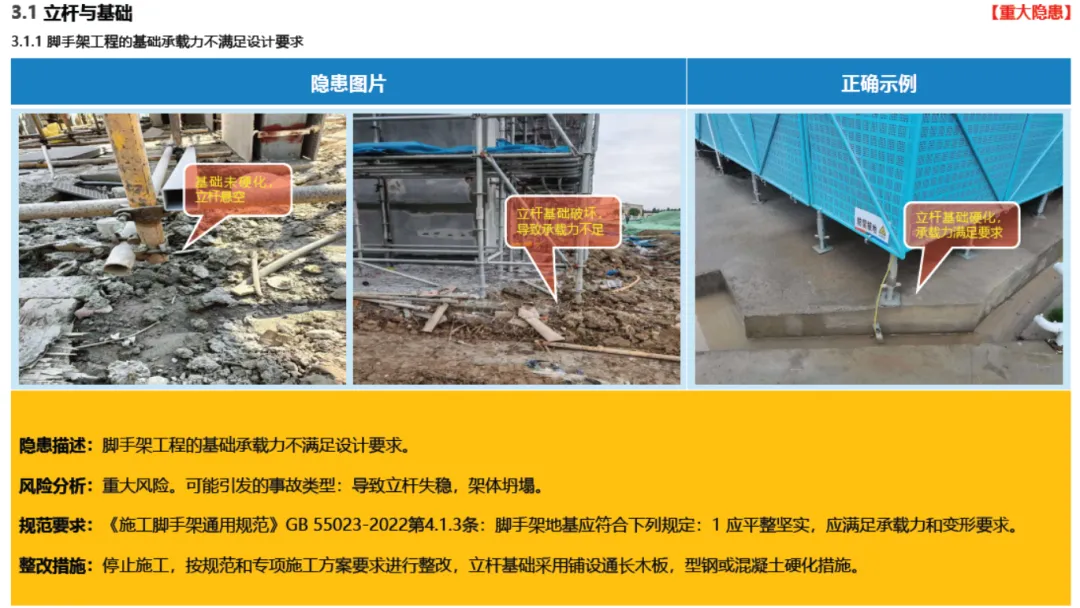

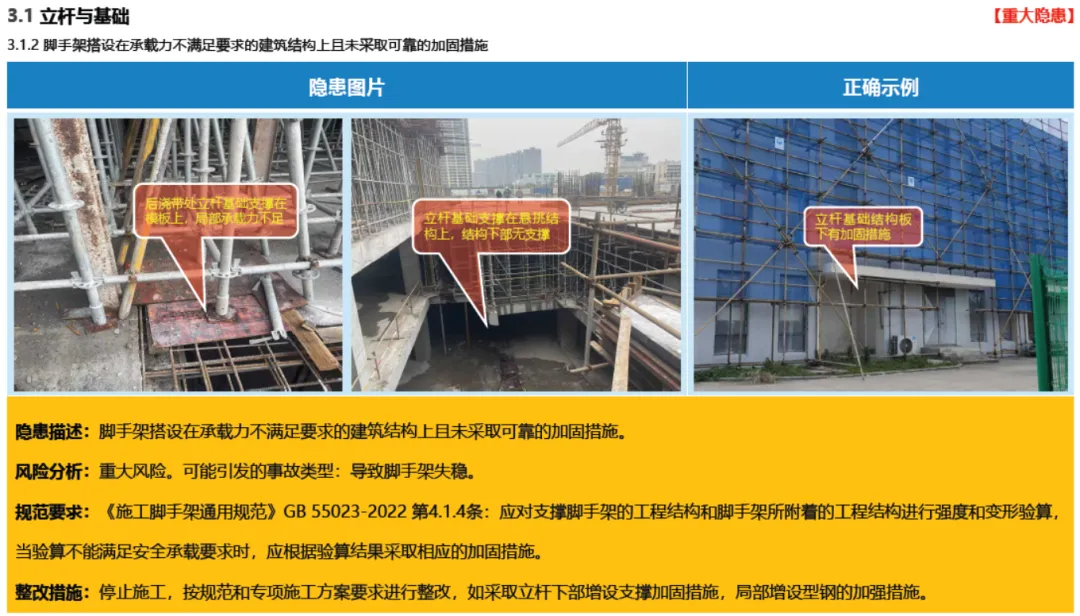

立杆与基础：基础承载力不足（3.1.1）；搭设在不满足要求的建筑结构上未加固（3.1.2）；基础无排水措施（3.1.3）；立杆垂直度偏差过大（3.1.4）；悬挑架立杆悬空或与型钢连接不稳固（3.1.5）；悬挑型钢锚固端未可靠固定（3.1.6）、仅设1个卡环（3.1.7）、锚固段长度<1.25倍悬挑段（3.1.8）、钢压板尺寸偏小（3.1.9）、前端未设钢丝绳或拉结在次梁上（3.1.10）、钢拉杆缺失（3.1.11）、螺杆露丝不足/螺母未拧紧（3.1.12）。

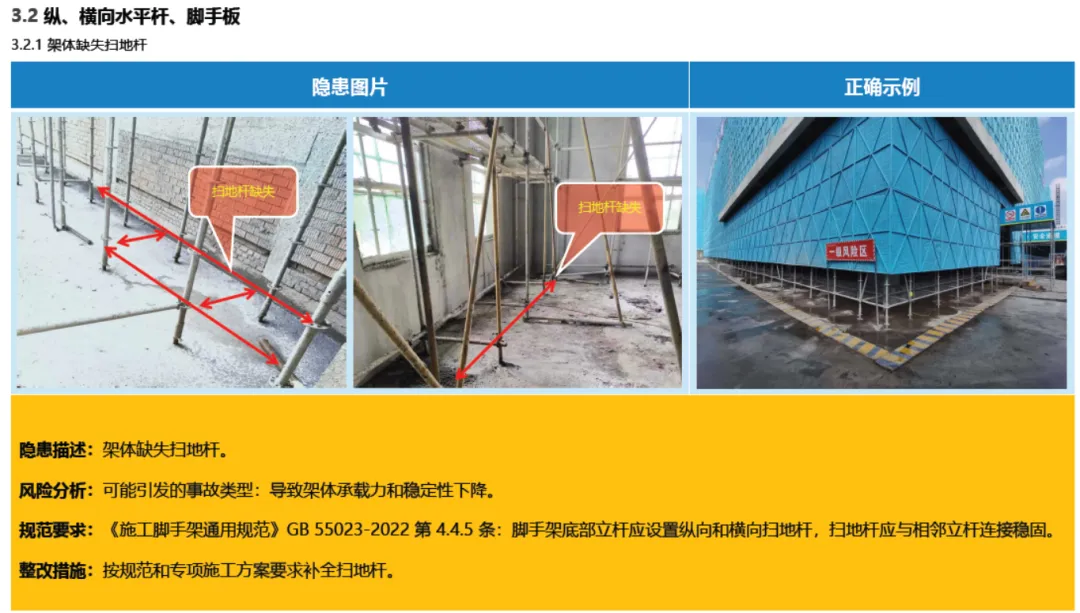

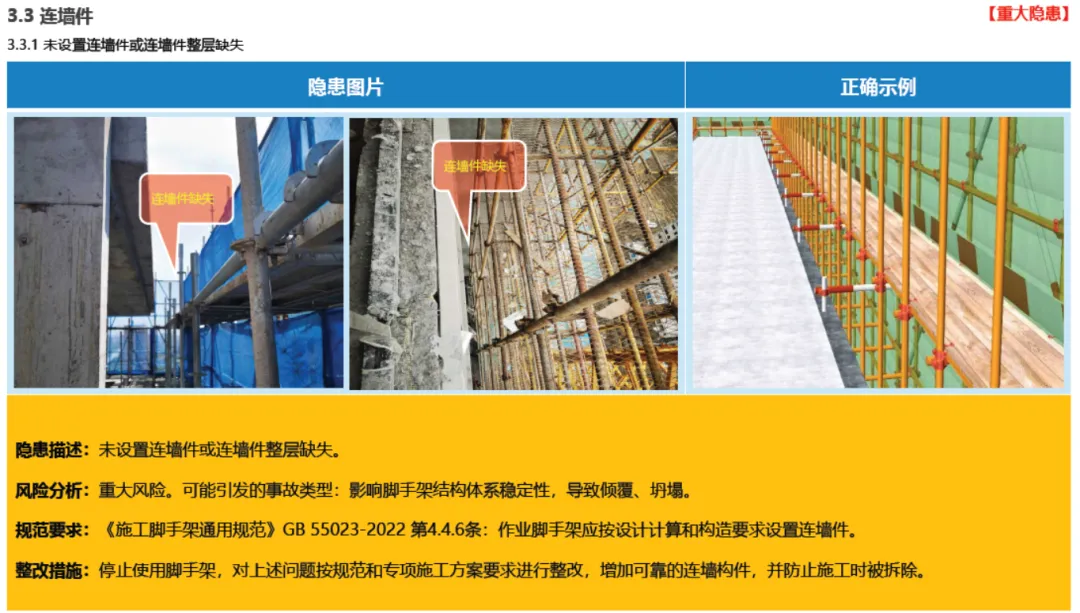

构造与防护：扫地杆缺失（3.2.1）；作业层缺脚手板（3.2.2）；盘扣插销未销紧（3.2.3）；未设连墙件或整层缺失（3.3.1）；连墙件采用钢筋/扁铁等非刚性构件（3.3.2）；门洞构造不符合要求（3.4.1）；剪刀撑缺失（3.5.1）；横向斜撑缺失（3.5.2）；竖向斜杆缺失（3.5.3）；架体外侧未挂密目网（3.6.1）；未设上下通道（3.6.2）；架体与结构间空隙未防护（3.6.3）；作业层无防护栏杆/挡脚板（3.6.4-3.6.5）；超10m未设安全平网（3.6.6）；悬挑层未全封闭（3.6.7）；顶部防护高度不足（3.6.8）；安全网绑扎不牢（3.6.9）；作业层超载（3.7.1）。

🏢 附着式升降脚手架（爬架）——高空“定时炸弹”

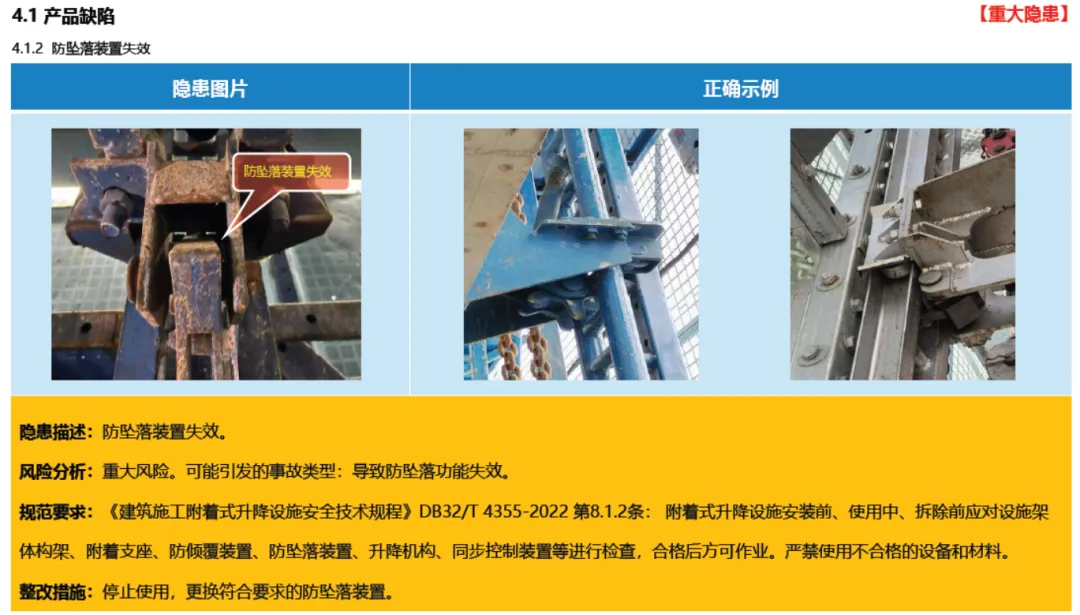

产品与安装：导向体与导轨间隙>5mm（4.1.1）；防坠落装置失效（4.1.2）、与提升装置未分别设置（4.1.3）；焊缝缺陷（4.1.4）；架体宽度不足0.64m（4.1.5）；升降机构/水平桁架变形、连接螺栓缺失、导轨接头变形/开裂、导轨连接螺栓缺失（4.2.1-4.2.6）；附着支座与墙体间隙过大（4.2.7）；脚手板锈蚀（4.2.8）；吊钩防脱装置失效（4.2.9）；防倾覆装置变形/偏心/失效（4.2.10-4.2.11）；卸荷装置未支顶到位/用铁钉铁丝代替开口销（4.2.12-4.2.13）；主框架内立杆未到顶/立杆纵距>2m/三角支架缺失（4.2.14-4.2.16）；架体悬挑>2m/悬臂高度超2/5或6m（4.2.17-4.2.18）；加长支座未设斜拉杆（4.2.19）；支座缺锚固螺栓/垫板尺寸不足/露丝不足（4.2.20, 4.2.23-4.2.24）；卸料平台违规连接（4.2.21）；支承跨度>7m（4.2.22）；防护网未固定/间隙大/缺开口销（4.2.25, 4.2.32）；垂直偏差>60mm（4.2.26）；水平支承桁架未连续设置（4.2.27）；立杆顶部无水平连接杆及斜杆（4.2.28）；附着点混凝土强度不足（4.2.29）；安装时未设临时拉结（4.2.30）；步梯无护栏（4.2.31）。

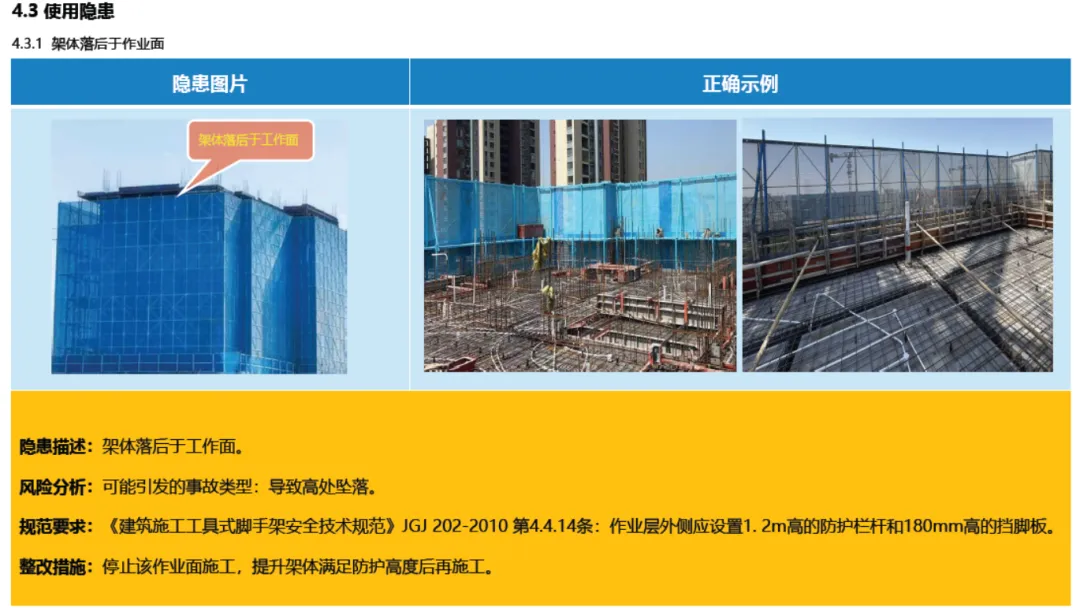

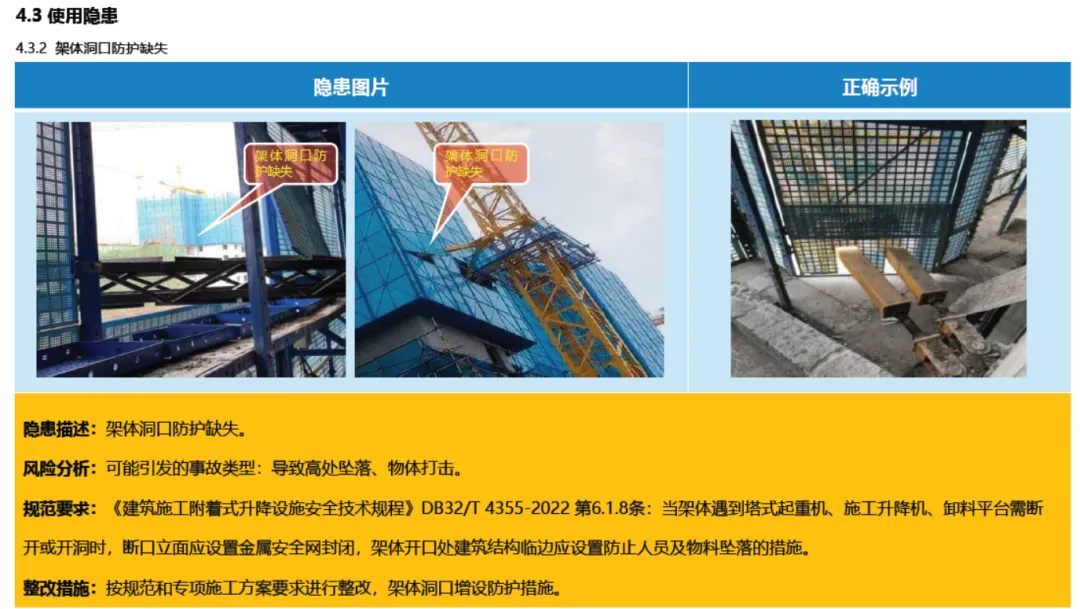

使用隐患：架体落后于作业面（4.3.1）；架体洞口防护缺失（4.3.2）；脚手板与网间隙未封堵（4.3.3）；附着支座/电动葫芦无防污染措施（4.3.4-4.3.5）；使用报废钢丝绳（4.3.6）；重量传感器未接线（4.3.7）；防倾螺栓松动/缺失（4.3.8）；导向轮销轴脱出（4.3.9）；开洞处未加强（4.3.10）；水平桁架未延伸（4.3.11）；提升时材料超载（4.3.12）；翻板设置不到位（4.3.13）；支模架违规固定在爬架上（4.3.14）。

🪢 高处作业吊篮——坠落风险不容小觑

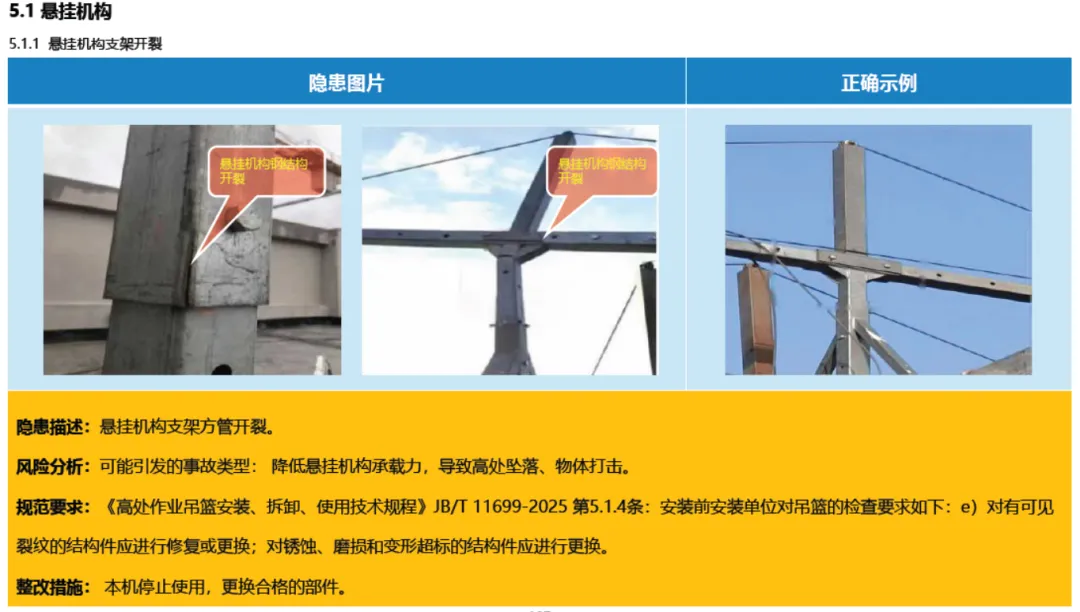

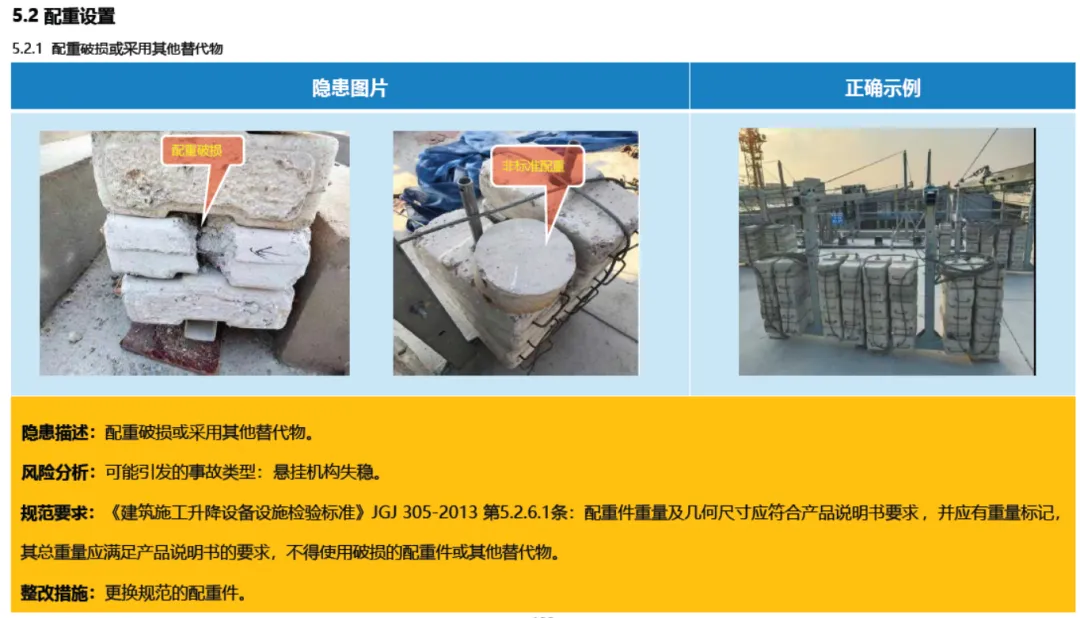

悬挂机构与配重：支架开裂/破损变形/螺栓缺失松动（5.1.1-5.1.3）；前支架支撑在承载不足结构上/挑檐上/未使用（5.1.4-5.1.6）；搁置点不重合（5.1.7）；横梁水平度差>4%（5.1.8）；前梁外伸/支架距离超标（5.1.9）；支架擅自加高（5.1.10）；吊点间距误差>100mm（5.1.11）；配重破损/使用替代物（5.2.1）、搁置不可靠/未固定（5.2.2）、重量不足（5.2.3）、缺乏移除措施（5.2.4）。

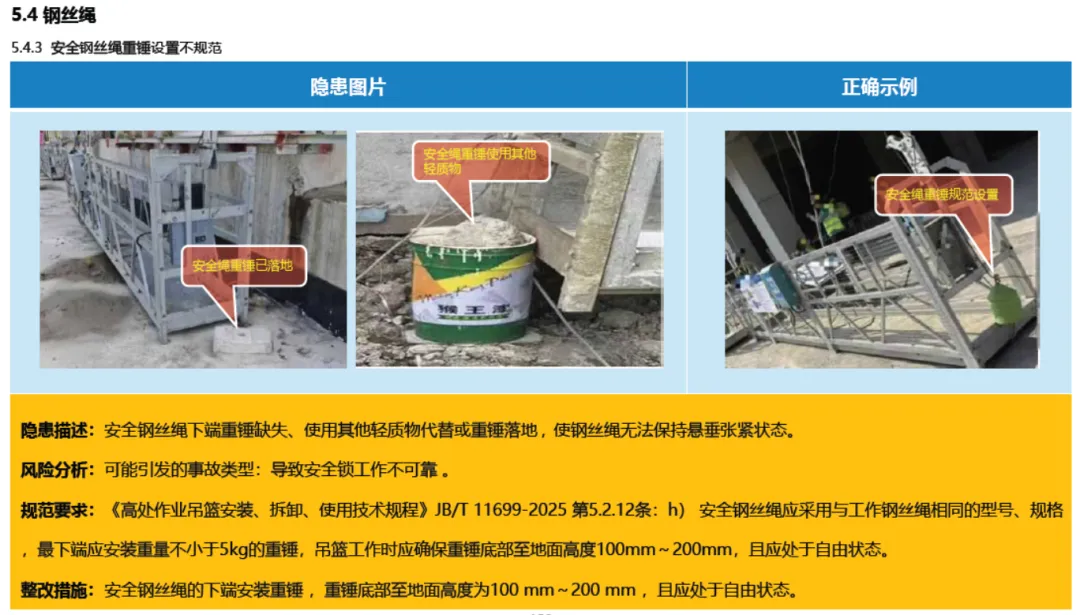

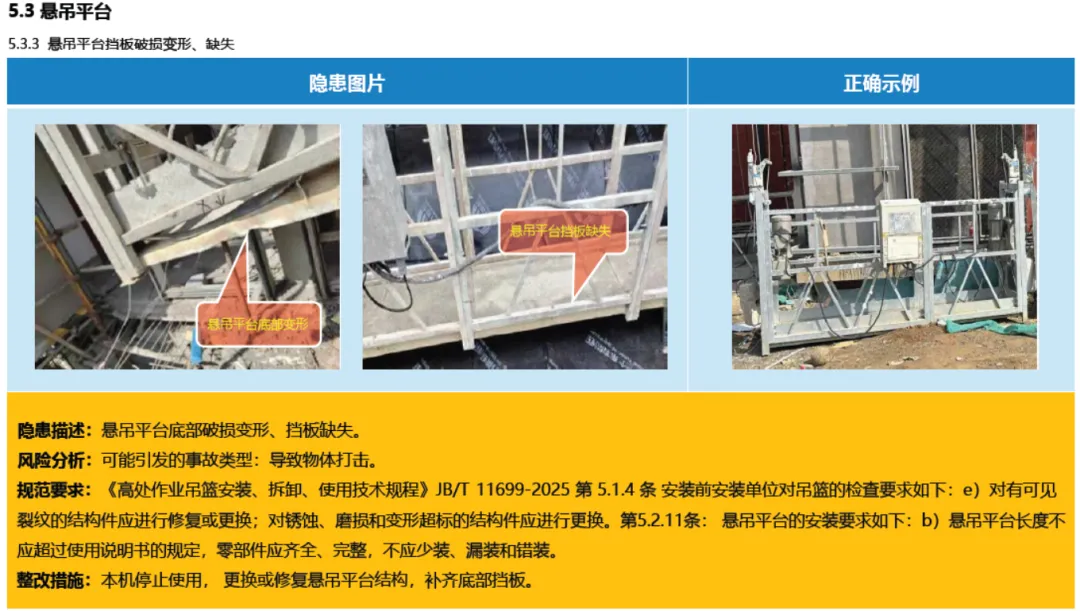

平台、钢丝绳与安全装置：铭牌缺失/不清晰（5.3.1）；平台结构变形/破损/挡板缺失/连接螺栓松动（5.3.2-5.3.4）；幕墙施工缺缓冲装置（5.3.5）；擅自改装平台（5.3.6）；与提升机连接不可靠（5.3.7）；钢丝绳扭曲/变形/与导向摩擦/重锤设置不规范/张紧绳连接错误（5.4.1-5.4.4）；运行通道有障碍物（5.5.1）；提升机/安全锁螺栓强度不足（5.6.1）；安全锁失效/未标定（5.6.2-5.6.3）；限位挡块/开关缺失或失效（5.6.4-5.6.5）；手动释放拨杆缺失（5.6.6）；安全绳固定不可靠/无防护（5.6.7-5.6.8）；缺相序保护/急停失效（5.7.1-5.7.2）；人员违规进出/安全带使用不规范/垫高作业/篮内动火/交叉作业/当垂直运输设备/未设警戒区（5.8.1-5.8.7）。

这本图集把模板、脚手架工程的隐患风险点系统梳理，拿着它到现场，看图对照、精准排查，安全管理效率大幅提升。
