当一块几美元的 ESP32 既能让大模型"指挥"邻居设备，又能被桌面上的任意 MCP 客户端当成工具调用，它就成了 Agent 生态的一等公民。本章精读 cap_mcp_client、cap_mcp_server 与 mcp_mdns 源码，看 MCP 双端如何在固件落地：三个元工具探索局域网、一张定义表暴露设备能力、mDNS 零配置发现。

目录

1. 为什么几美元的设备要实现标准协议双端1.1 MCP：Agent 世界的工具插座标准1.2 双端定位：既消费工具也提供工具1.3 人机通道与机机通道的分工

2. 组件全景与传输栈2.1 四个角色的分工2.2 传输栈：mcp-c-sdk 上的 HTTP 与 JSON-RPC

3. cap_mcp_client：三个元工具驱动的客户端3.1 能力描述符：discover、list、call 三件套3.2 会话模型：一次调用一个生命周期3.3 三层错误模型与结果回填3.4 完整调用时序

4. cap_mcp_server：把设备变成局域网上的 MCP 端点4.1 工具定义模型：与 claw_cap 解耦的 def 表4.2 生命周期与 HTTP 服务端的资源策略4.3 从 def 到 JSON-RPC 消息

5. mcp_mdns：零配置的局域网服务发现5.1 服务标识与 TXT 记录5.2 查询流程与自身补录

6. mcp_server_point：最小 MCP 服务端示例6.1 启动序列与能力裁剪6.2 六个 lua 工具与异步任务模型

7. 设计权衡与边界7.1 元工具与全量注入之辨7.2 无状态会话的得与失7.3 与能力系统、IM 通道的边界7.4 安全边界：局域网信任模型参考文献

1. 为什么几美元的设备要实现标准协议双端

1.1 MCP：Agent 世界的工具插座标准

Model Context Protocol（MCP）是 Anthropic 于 2024 年底发布的开放协议，目标是统一"模型应用"与"外部工具、数据源"之间的连接层：消息层建立在 JSON-RPC 2.0 之上，核心原语是 tools（可调用工具）、resources（可读资源）与 prompts（提示模板），传输层则独立演进（本地 stdio、远程 HTTP 等）。在 MCP 出现之前，每个 Agent 宿主要为每类工具写一份私有胶水；MCP 之后，工具提供方只需实现一次服务端，就能被任意 MCP 客户端发现和调用——Claude Desktop、各类桌面 IDE Agent 都是现成的消费者。对硬件开发者而言，这意味着设备能力一旦讲 MCP 这门"普通话"，就自动接入了整个正在膨胀的 Agent 生态。

1.2 双端定位：既消费工具也提供工具

ESP-Claw 在协议两端都下了注。作为客户端（cap_mcp_client），固件里的 LLM 可以发现并调用局域网内任何标准 MCP 设备的工具——例如让另一块板子上的传感器读数、屏幕显示为本次对话所用；作为服务端（cap_mcp_server），设备把自己的能力注册成 MCP 工具，供桌面 Agent 或其他 ESP-Claw 设备消费。两端合起来，多台 ESP-Claw 可以互为客户端与服务端，构成一个去中心的分布式 Agent 网络：没有谁是天然的主机，任何一台都能在对话中"雇用"另一台。这正是第2章《项目架构总览》里"智能在云、行动在端"的延伸——行动能力不仅在端上，还能跨端组合。

1.3 人机通道与机机通道的分工

第9章《IM通信集成》解决的"用户在哪，Agent 就在哪"：微信、Telegram 是人机通道，消息是给人读的自然语言，异步、可靠投递优先，容忍分钟级延迟。MCP 则是机机通道：消息是给模型或程序消费的结构化 JSON-RPC，请求—响应式，毫秒级往返，参数与返回值都有类型契约。两者互补而非替代——用户在 IM 里说"把客厅那块板子的屏幕换成时钟"，Agent 循环（第4章《Agent核心设计》）经由 MCP 把指令变成对另一台设备的 tools/call，再把结果用人话回复到 IM。通道选择由消息的"读者是谁"决定，这是本章与第9章最清晰的边界。

2. 组件全景与传输栈

2.1 四个角色的分工

MCP 体系由两个能力组件、一个公共组件和一个 SDK 依赖拼成，职责如下表：

两个能力组件的 idf_component.yml 完全一致：路径依赖 mcp_mdns，版本依赖 espressif/mcp-c-sdk。也就是说，发现与协议被刻意拆到独立层——mcp_mdns 不知道 MCP 消息长什么样，mcp-c-sdk 不知道 mDNS 存在，两端只通过 mcp_mdns_config_t 这份共享配置握手。

2.2 传输栈：mcp-c-sdk 上的 HTTP 与 JSON-RPC

源码中传输层的接线只有两处：客户端在 cap_mcp_client_core.c 里填 esp_mcp_mgr_config_t.transport = esp_mcp_transport_http_client，配置体是 esp_http_client_config_t（20 秒超时、4096 字节缓冲、keep-alive）；服务端在 cap_mcp_server.c 里填 esp_mcp_transport_http_server，配置体是 httpd_config_t。两端都是 HTTP 请求—响应模型，SDK 之上则是 JSON-RPC：响应回调 cap_mcp_mgr_response_cb 的签名里赫然有 jsonrpc_request_id 参数，三个请求函数 esp_mcp_mgr_post_info_init、esp_mcp_mgr_post_tools_list、esp_mcp_mgr_post_tools_call 分别对应 MCP 规范的 initialize、tools/list、tools/call 方法；解析代码中出现的 tools、nextCursor、content、isError 也都是规范字段。需要说明的是，官方文档提到 SSE 传输与"自动映射 claw_cap 能力"，但当前源码中两端均为普通 HTTP 收发、工具为显式注册，本章一律以源码为准。

3. cap_mcp_client：三个元工具驱动的客户端

3.1 能力描述符：discover、list、call 三件套

cap_mcp_client.c 没有为每个远端工具生成一个本地工具，而是只注册三个"元工具"，以标准能力描述符（第5章《能力系统》）的形式挂进注册表：

{    .id = "mcp_call_tool",    .name = "mcp_call_tool",    .family = "mcp",    .description = "Call a tool on a remote MCP server.",    .kind = CLAW_CAP_KIND_CALLABLE,    .cap_flags = CLAW_CAP_FLAG_CALLABLE_BY_LLM,    .input_schema_json = "{\"type\":\"object\",\"properties\":{\"server_url\":{\"type\":\"string\"},\"endpoint\":{\"type\":\"string\"},\"tool_name\":{\"type\":\"string\"},\"arguments\":{\"type\":\"object\"}},\"required\":[\"server_url\",\"tool_name\"]}",    .execute = cap_mcp_call_execute,},

三个描述符构成一个探索闭环：mcp_discover 用 mDNS 找出局域网里的 MCP 设备，mcp_list_tools 拉取某台设备的工具清单，mcp_call_tool 携带 tool_name 与 arguments 执行调用。它们经 cap_mcp_client_register_group() 以组 id cap_mcp_client 注册（幂等，重复调用先查 claw_cap_group_exists）。值得注意的是开关策略：Kconfig 里 CONFIG_APP_CLAW_CAP_MCP_CLIENT 默认开启（组会注册），但 app_capabilities.c 的组登记表中它的 llm_visible_by_default 为 false——默认不进 LLM 可见组，需要应用在 llm_visible_cap_groups 配置中显式点名后才经 claw_cap_set_llm_visible_groups() 对模型放出。工具常备、门默认关，这给系统提示词留下了按需开门的余地。

3.2 会话模型：一次调用一个生命周期

客户端不维护任何长连接状态。每次 tools/list 或 tools/call 都现场搭建一个完整的 MCP 会话，用完即毁：

staticesp_err_tcap_mcp_mgr_create(constchar *server_url,constchar *endpoint,esp_mcp_mgr_handle_t *mgr_out){esp_http_client_config_t http_config = {        .url = server_url,                     /* 目标地址，如 http://192.168.1.20:18791 */        .timeout_ms = CAP_MCP_HTTP_TIMEOUT_MS, /* 20 秒：容忍远端慢工具 */        .buffer_size = 4096,        .keep_alive_enable = true,    };esp_mcp_mgr_config_t mgr_config = {        .transport = esp_mcp_transport_http_client,  /* HTTP 客户端传输 */        .config = &http_config,    };/* 依次 esp_mcp_mgr_init → start → register_endpoint，       任一步失败立即 stop+deinit 回滚（略） */return cap_mcp_init_remote_session(*mgr_out, endpoint); /* initialize 握手 */}

cap_mcp_init_remote_session 发出 initialize 请求，客户端自报家门为 name="esp-claw"、version="1.0.0"、title="ESP-Claw"——正是 MCP initialize 请求中的客户端信息字段。请求完成后 cap_mcp_mgr_destroy 立即 esp_mcp_mgr_stop 加 esp_mcp_mgr_deinit，HTTP 连接、请求缓冲、JSON 解析树全部归还。对一台只有几百 KB 可用 RAM 的设备，"没有会话状态"本身就是最可靠的资源策略：任何一台远端设备崩溃、超时或返回垃圾，最坏影响也只是这一次调用。

3.3 三层错误模型与结果回填

cap_mcp_call_execute 把远端世界的混乱收敛成 LLM 能读懂的文本，错误被明确分成三层：

成功路径上，cap_mcp_extract_content_text 遍历 content 数组，把所有 type=="text" 条目的 text 拼接成一段文本——多段文本内容被摊平成 LLM 友好的纯字符串。tools/list 侧的对应处理是把每个工具渲染成 - name: description 行，并透传 MCP 的分页游标 nextCursor，模型可以拿着它继续翻页。协议层的错误码也有一套翻译：回调里 error_code<0 视为协议错误，直接把 resp_json 作为 error_message；其他正值翻译成 esp_err_to_name 文本。

err = cap_mcp_call_remote_tool(input_json, &result);if (err != ESP_OK) { /* 第一层：传输失败，能力本身报错 */snprintf(output, output_size, "Error: MCP request failed (%s)", esp_err_to_name(err));return err;}/* 第二层：协议错误，以 error_message 回填给 LLM */error_message = cJSON_GetStringValue(cJSON_GetObjectItem(result, "error_message"));if (error_message && error_message[0]) {snprintf(output, output_size, "Error: %s", error_message);    cJSON_Delete(result);return ESP_OK;}/* 第三层：应用结果——拼接 content 数组中的 text 片段 */cap_mcp_extract_content_text(cJSON_GetObjectItem(result, "content"), output, output_size);

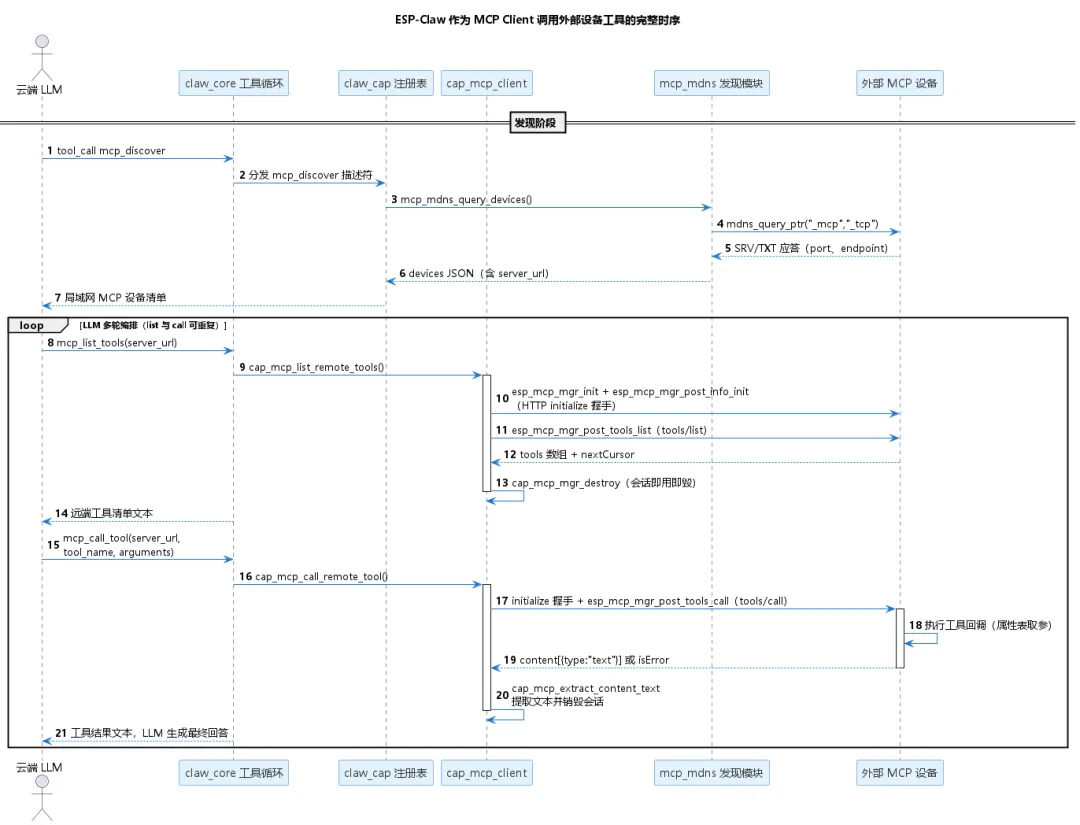

3.4 完整调用时序

流程执行说明：

• 发现阶段（步骤 1-7）

• LLM 发起 mcp_discover 工具调用，claw_core 经 claw_cap 分发到 cap_mcp_discover_execute；

• mcp_mdns_query_devices() 组播查询 _mcp._tcp，对端应答 SRV/TXT 记录（端口与 endpoint），本机补录自身后返回 devices JSON；

• LLM 从清单中选出目标，记下 server_url（如 http://192.168.1.20:18791）。

• 枚举阶段（步骤 8-14）

• LLM 调 mcp_list_tools(server_url)，cap_mcp_list_remote_tools() 现场建会话：HTTP 连接、initialize 握手、tools/list 请求一次完成；

• 远端返回 tools 数组与 nextCursor，本端渲染成 - name: description 清单；

• cap_mcp_mgr_destroy 销毁会话，随后 LLM 结合清单规划调用。

• 调用阶段（步骤 15-21，循环内可重复）

• LLM 调 mcp_call_tool(server_url, tool_name, arguments)，cap_mcp_call_remote_tool() 再建一个全新会话（再次 initialize）；

• esp_mcp_mgr_post_tools_call 发出 tools/call，对端执行工具回调并返回 content 数组或 isError；

• cap_mcp_extract_content_text 提取文本回填，会话销毁，结果回到 LLM，模型生成最终回答。

关键规则/最佳实践：

• 三个元工具是一个探索闭环，LLM 应遵循 discover → list → call 的顺序，server_url 贯穿后两步；

• 每次 list/call 都是独立会话，跨调用不共享状态，重试即重建；

• 分页靠 cursor/nextCursor 传递，工具多时需多轮 list。

4. cap_mcp_server：把设备变成局域网上的 MCP 端点

4.1 工具定义模型：与 claw_cap 解耦的 def 表

服务端的核心是一张极简的工具定义表。整个 cap_mcp_server.h 没有 include 任何 claw_cap 头文件——它自成一套暴露路径：

typedefstruct {constchar *name;              /* 工具名，如 "lua.run_script" */constchar *description;       /* 广播给 MCP 客户端的工具说明 */esp_mcp_value_t (*callback)(constesp_mcp_property_list_t *properties);constchar *property_names[6]; /* 最多 6 个字符串属性 */size_t property_count;} cap_mcp_server_tool_def_t;

cap_mcp_server_add_tool() 把每个 def 翻译成 SDK 对象：esp_mcp_tool_create(name, description, callback) 建工具，esp_mcp_property_create_with_string(property_name, "") 为每个参数建字符串属性，esp_mcp_tool_add_property 挂到工具上，最后 esp_mcp_add_tool(s_mcp, tool) 注册进引擎。属性全部是字符串类型、上限 6 个——这是有意的收敛：MCP 属性系统足够表达大多数设备参数（路径、名称、超时），而完全不需要 JSON Schema 解析器的开销。与第5章的关系因此非常清晰：claw_cap 是面向本机 LLM 的内部注册表，cap_mcp_server 是面向外部 MCP 客户端的第二暴露路径，两套注册互不知晓；哪些能力走哪条路，由集成者显式决定。

4.2 生命周期与 HTTP 服务端的资源策略

生命周期是经典的五段式：cap_mcp_server_init（esp_mcp_create 建 s_mcp 引擎）→ cap_mcp_server_add_tool（注册工具）→ cap_mcp_server_start（拉起 HTTP 服务并广播）→ cap_mcp_server_stop（摘除 mDNS、停管理器）→ cap_mcp_server_deinit（esp_mcp_destroy 销毁引擎）。start 的资源策略值得细看：

httpd_config_t http_config = HTTPD_DEFAULT_CONFIG();http_config.server_port = info.server_port;  /* 18791：MCP HTTP 端口 */http_config.ctrl_port = info.ctrl_port;      /* 18792：esp_http_server 控制端口 */http_config.max_uri_handlers = 4;http_config.stack_size = 8192;uint32_t task_caps = MALLOC_CAP_INTERNAL | MALLOC_CAP_8BIT;if (heap_caps_get_largest_free_block(MALLOC_CAP_SPIRAM) >= http_config.stack_size) {    task_caps = MALLOC_CAP_SPIRAM | MALLOC_CAP_8BIT; /* 栈挪去 PSRAM，省内部 RAM */}http_config.task_caps = task_caps;config.transport = esp_mcp_transport_http_server;config.instance = s_mcp;                    /* 绑定工具所在的引擎实例 */

HTTP 服务任务栈 8 KB，若 PSRAM 有足够的连续块就把栈放进 PSRAM，把珍贵的内部 RAM 留给实时逻辑——这是第12章《板级适配与配置服务》中内存分层思想在协议栈上的直接应用。启动序列是线性回滚的范本：mcp_mdns_init → esp_mcp_mgr_init/start → esp_mcp_mgr_register_endpoint(s_mgr, "mcp", NULL) → cap_mcp_server_register_discovery_service，任何一步失败都回滚已启动的资源并把句柄清零；全部成功后置 mcp_mdns_set_started(true) 并打印 MCP server ready: http://esp-claw.local:18791/mcp。默认端口 18791 与控制端口 18792、端点路径 mcp 全部来自 mcp_mdns 的共享配置，服务端身份与发现广播由此保证一致。

4.3 从 def 到 JSON-RPC 消息

运行期的消息处理全部委托给 mcp-c-sdk：外部 MCP 客户端向 /mcp 端点 POST JSON-RPC 请求，SDK 解码后按方法分发——tools/list 返回注册表里所有 def 的名字、描述与属性名，tools/call 找到对应工具、把属性值整理成 esp_mcp_property_list_t 传给回调，回调返回的 esp_mcp_value_t 被编码为带 content 数组的响应。cap 层不做任何 JSON 手工拼装，只负责 def 的静态描述与回调实现，协议细节（请求 id 关联、错误码封装）沉在 SDK 里。这种"描述一次、引擎分发"的分工与第5章 claw_cap 的描述符思想同构——只是面向的读者从云端 LLM 换成了任意 MCP 客户端。

5. mcp_mdns：零配置的局域网服务发现

5.1 服务标识与 TXT 记录

发现层的全部身份信息浓缩在 mcp_mdns.h 的一组宏里：

广播侧只做三件事：初始化 mDNS、添加服务、写 TXT 记录：

mdns_txt_item_t txt[] = {    {"endpoint", service ? service->endpoint : NULL}, /* TXT：endpoint=mcp */};mdns_service_add(service->instance_name, MCP_MDNS_SERVICE_TYPE,   /* "_mcp" */                 MCP_MDNS_SERVICE_PROTO, service->port, txt, 1);  /* "_tcp" */

TXT 记录只有一条 endpoint——SRV 记录已经携带端口与主机名，A/AAAA 记录携带 IP，多出来的信息只有端点路径这一项，那就只发布这一项。_mcp._tcp 是 ESP-Claw 圈定的局域网约定（不在 RFC 6763 已注册服务类型之列），任何遵循同一约定的设备都能被互相发现。

5.2 查询流程与自身补录

查询侧 mcp_mdns_query_devices() 用 mdns_query_ptr("_mcp", "_tcp", timeout, 20, &results) 做一次指针记录查询（上限 20 台），对每条结果：mcp_mdns_find_txt_value 取 TXT 里的 endpoint（缺失则回退默认值），mcp_mdns_pick_ip_string 遍历地址链表挑一个可用 IP，然后拼出完整的 URL。最巧妙的是自身补录 mcp_mdns_append_self_device_if_needed：本机自己的 mDNS 应答常常收不到（组播回环不保证），所以当 include_self 为真且本地服务已启动时，直接读本机 WIFI_STA_DEF 接口的 IP，把自己追加进清单，并用 mcp_mdns_devices_has_match 按 hostname+port+endpoint 三元组去重。返回的 JSON 长这样：

{"count":2,"devices":[{"instance":"ESP-Claw","hostname":"esp-claw","ip":"192.168.1.20","port":18791,"endpoint":"mcp","server_url":"http://192.168.1.20:18791","url":"http://192.168.1.20:18791/mcp"}]}

server_url 与 url 是为 LLM 预拼好的：模型拿到清单后无需自己组装地址，直接把 server_url 塞进 mcp_list_tools 即可。发现层输出的不是"mDNS 结果"，而是"下一步调用的入参"，这个接口视角的统一让三个元工具衔接得毫无摩擦。

6. mcp_server_point：最小 MCP 服务端示例

6.1 启动序列与能力裁剪

application/mcp_server_point 是仓库里的瘦身应用：不开 claw_core、Agent、记忆、IM、事件路由与 CLI，只保留 cap_lua 一个能力组。它的 main.c 在 app_claw_start 之后用三行代码把 MCP 服务端拉起：

ESP_ERROR_CHECK(cap_mcp_server_init());     /* 创建 MCP 引擎 */ESP_ERROR_CHECK(cap_mcp_lua_tools_init());  /* 注册 lua.* 工具 def 表 */ESP_ERROR_CHECK(cap_mcp_server_start());    /* HTTP 服务 + mDNS 广播 */

注意 cap_mcp_server 不走 enabled_cap_groups 注册路径，由 main.c 显式初始化——这个细节反过来印证了第4.1节的解耦：MCP 服务端不依赖 Agent 栈存在。一个没有 LLM 的固件依然可以是一个完整的 MCP 服务端，这是"机机通道独立性"最直接的证明。

6.2 六个 lua 工具与异步任务模型

cap_mcp_lua.c 的 s_tool_defs 表注册了六个工具，全部基于第11章《Lua运行时与驱动体系》的脚本底座：

这张表回答了一个协议层的根本矛盾：HTTP 请求—响应是同步边界，而设备上的长任务（时钟动画、传感器巡检）一跑就是几分钟，塞在一次响应里必然超时。解法是把"启动"与"治理"拆开——run_script_async 秒回 job id，客户端靠 get/list 轮询、靠 stop 干预；exclusive 互斥组（如 display）让屏幕这类独占资源不会被打架的脚本撕碎，replace 提供抢占语义。更值得学习的是工具描述的写法：stop_async_job 的 description 明确写着"MUST be called whenever the user asks to stop…"——把行为契约写进广播给对端模型的说明里，让远端 Agent 也能正确履行"停掉它"的意图。

7. 设计权衡与边界

7.1 元工具与全量注入之辨

理论上，客户端可以把所有远端工具逐个映射成本地 claw_cap 描述符，让 LLM 一次看到全部工具。ESP-Claw 没这么做，原因有三：其一，上下文经济——每台设备可能贡献十几个工具，三台设备就足以淹没系统提示词，而三个元工具的 schema 是恒定的；其二，拓扑动态——设备上线下线、工具增删在局域网里是常态，静态注入必然带着过期风险，元工具模式下的清单永远是最新的；其三，内存——为远端工具建描述符就要建 schema 字符串与注册槽位，RAM 账算不过来。代价是 LLM 必须多走几轮（discover → list → call），换来的是探索能力与零膨胀，这与第4章 ReAct 循环的本性正好合拍。

7.2 无状态会话的得与失

每次调用都重做 initialize 握手，看似浪费，实则是嵌入式环境里的最优解：不需要为每台远端设备维护连接状态机、重连逻辑与超时回收任务，异常恢复退化为"下一次调用重试"；内存占用从"N 台设备 × 常驻缓冲"变成"峰值一次调用 × 4096 字节"。局域网内一次握手往返不到几毫秒，相比 20 秒的工具超时可忽略。这笔账的本质是：广域网上会话复用省的是 RTT，局域网上省的是内存——场景换了，最优解也换了。

7.3 与能力系统、IM 通道的边界

三通道各司其职：claw_cap（第5章）是面向本机 LLM 的内部能力注册表，描述符带 JSON Schema，走函数指针分发；cap_mcp_server 是面向外部 MCP 客户端的对外暴露路径，def 表只声明字符串属性，走 HTTP 分发；IM 通道（第9章）是面向人的自然语言通道，异步推送、可靠投递。一个能力想同时服务三类读者，就需要分别注册三处——重复不是缺陷，而是三种读者契约本就不同的诚实表达。本章工具的实现底座（Lua 脚本、异步任务、驱动访问）属于第11章；设备的启动裁剪与端口、分区等板级参数属于第12章《板级适配与配置服务》。

7.4 安全边界：局域网信任模型

必须直言：当前源码中未见任何鉴权——cap_mcp_server_start 未配置身份校验，mDNS TXT 里也没有令牌字段，HTTP 明文传输。这意味着信任边界完全等同于局域网边界：能组播到达的任何人都可以 tools/list 并调用 lua.run_script 在设备上执行脚本。这对原型与家庭实验网是务实取舍（零配置与安全鉴权天然冲突），但部署到不可信网络时必须外加防线——MCP 规范后续版本已引入授权（authorization）章节（基于 OAuth 2.1），在网关层终止 TLS 并注入令牌、或用防火墙隔离 _mcp._tcp 组播，都是比修改固件更便宜的补强路径。理解"这个设计默认了什么样的网络"，与理解它如何工作同样重要。

参考文献

[1] Model Context Protocol 官方文档：https://modelcontextprotocol\.io/docs/getting\-started/intro

[2] Model Context Protocol 规范：https://modelcontextprotocol\.io/specification/

[3] JSON-RPC 2.0 Specification：https://www\.jsonrpc\.org/specification

[4] RFC 6762: Multicast DNS：https://www\.rfc\-editor\.org/rfc/rfc6762

[5] RFC 6763: DNS-Based Service Discovery：https://www\.rfc\-editor\.org/rfc/rfc6763

[6] espressif/mcp-c-sdk 组件主页：https://components\.espressif\.com/components/espressif/mcp\-c\-sdk

[7] ESP-Claw cap_mcp 参考文档：https://github\.com/espressif/esp\-claw/blob/main/docs/src/content/docs/en/reference\-cap/cap\-mcp\.mdx
