流量计数据想在电脑上看,又不想买PLC?最省钱的方法来了!

老板要数据，你只需要一台电脑

“小王，车间那台电磁流量计的数据，能不能弄到办公室电脑上看看？老跑现场看表太麻烦了。”

听到这个需求，很多电工的第一反应可能是：“得买PLC吧？还得配个触摸屏，搞一套下来怎么也得几千块。”

其实，根本不用！

今天我就教你一招，用零成本把电磁流量计的数据“搬”到电脑上。只要你手头有一台电脑，会用一个免费的模拟软件，这事就成了。

在电工的日常工作中，老板最关心的往往不是你的技术有多牛，而是“能不能少花钱多办事？”

最近后台有位粉丝留言，说自己遇到了一个难题：

现场有一台电磁流量计，想把数据传到电脑上监控，是不是必须买几千块的PLC？或者上一套昂贵的DCS系统？

这个问题很典型。一提到数据采集，很多人第一反应就是上PLC、上DCS。但对于大多数中小工厂来说，这种投入显然不划算！

那么，有没有一种成本极低、又能满足需求的方案呢？

答案是：有！

这套方案的核心思路很简单：

电磁流量计 → 串口通讯 → 电脑（运行上位机软件）

为什么可以不用PLC？

因为电磁流量计本身就能输出标准的通讯信号（通常是RS485接口，Modbus RTU协议）。它就像一个“会说话”的传感器，只要能听懂它的话，谁都可以当那个“接收器”。

而电脑，就是那个最强大的“接收器”。

只要你有一台电脑，装上一款上位机软件，就能直接跟流量计对话，把数据读出来、显示出来、甚至存起来。

这套方案需要的硬件非常简单：

1. 电磁流量计（带RS485通讯）

现在市面上的电磁流量计，基本都标配RS485通讯接口，支持Modbus RTU协议。如果你不确定，翻一下仪表的说明书，找到通讯参数那一页就行。

2. USB转RS485转换器

这是连接流量计和电脑的关键小工具。淘宝上几十块钱就能买到，便宜的十几块也有。

它的作用就是把流量计出来的485信号，转成电脑USB口能识别的信号。

3. 一台电脑

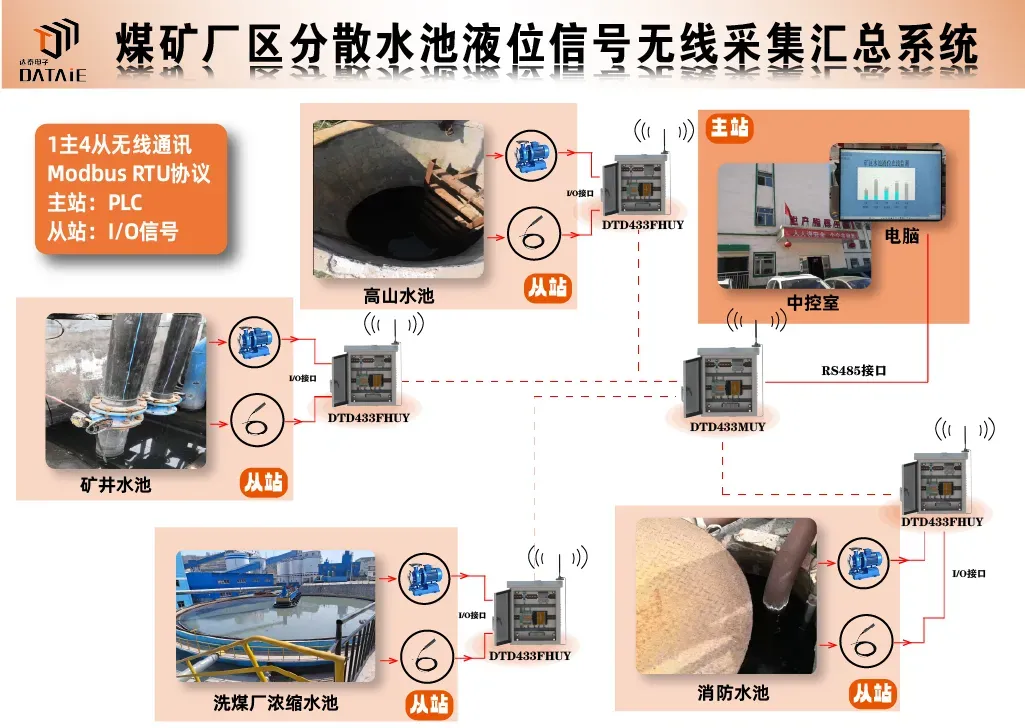

随便一台能跑的电脑就行，台式机、笔记本都可以。如果电脑在办公室，流量计在车间，就需要拉一根通讯线，或者用无线方案（如下图中的项目，厂区四处分散的液位及流量信号可以无线传输智能汇总在电脑端）。

总成本：如果手头有USB转485线，那就是零成本（无线的成本会略高）。

软件方面，我们选择昆仑通态MCGS的电脑端模拟器。

为什么要选它？

免费：不用花钱买授权；

简单：图形化界面，拖拖拽拽就能做；

强大：支持Modbus RTU通讯，数据记录、报表、曲线都有；

通用：学会一个，其他组态软件基本都会了；

当然，如果你熟悉其他上位机软件（比如组态王、WinCC等），原理都一样，用你顺手的就行。

第一步：硬件连接

电磁流量计的RS485接口，接出两根线（通常是A、B）。

用USB转485转换器，把这两根线接到电脑USB口。

确认接线无误：A对A，B对B，别接反。

第二步：确认通讯参数

找到电磁流量计说明书，记下这几个参数：

波特率（常见9600、19200）

数据位（通常8）

停止位（通常1）

校验位（通常None）

仪表地址（出厂默认通常是1）

这些参数是通讯的“暗号”，必须和软件里设置的一致。

第三步：安装并打开MCGS模拟器

去昆仑通态官网下载MCGS嵌入版组态软件（免费）。

安装后，打开“设备窗口”。

添加“通用串口父设备”，然后添加“Modbus RTU驱动”。

设置串口号（在电脑设备管理器里看USB转485用的是哪个COM口）。

把刚才记下的通讯参数填进去。

第四步：添加变量，读取数据

在MCGS里添加几个变量：瞬时流量、累计流量、流速等。

每个变量对应一个Modbus地址（这个地址在流量计说明书里有，比如瞬时流量可能是40001）。

设置数据类型（通常是浮点数或整数）。

第五步：做画面，运行模拟器

在“用户窗口”里，拖几个文本框和标签，把刚才建的变量关联上。

点击“运行”，切换到模拟运行模式。

如果一切正常，屏幕上应该就能看到跳动的流量数据了！

大功告成！

电工朋友们，很多时候我们习惯性地把问题复杂化了。一提到数据采集，就想上PLC、上DCS。其实，用最简单的工具，解决最实际的问题，才是真本事。

这套方案的核心思路可以举一反三：

换成压力变送器？一样

换成温度传感器？一样

换成电能表？还是一样

只要你学会了用上位机软件跟Modbus设备对话，以后所有带485通讯的仪表，你都能轻松拿捏。
