常用的OB组织块的使用说明，结合S7软件中插入OB组织块，详细介绍其功能及使用方法.

一.常用组织块

程序循环组织块 (OB1);

日期时间中断组织块 (以 OB10 为例);

延时中断组织块 (以 OB20 为例);

循环中断组织块 (以 OB35 为例);

二.各个组织块介绍

1.循环组织块OB1

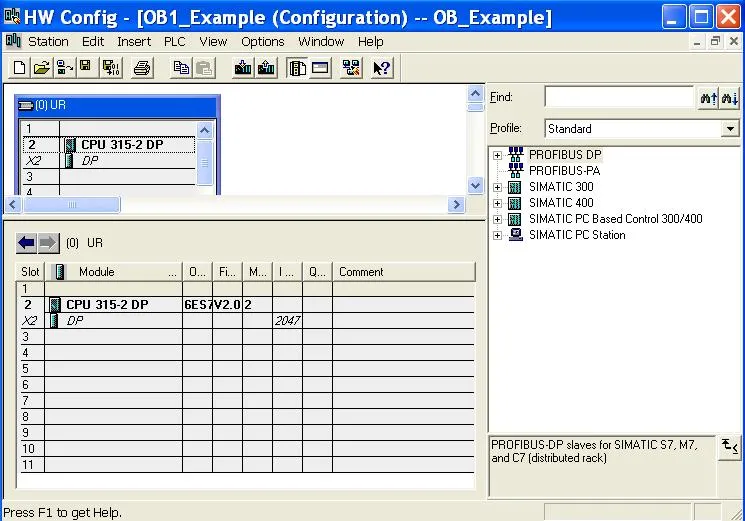

在OB_Example项目中插入一S7300站，命名为OB1_Example，然后插入CPU 315- 2DP，硬件组态完成后，保存编译.

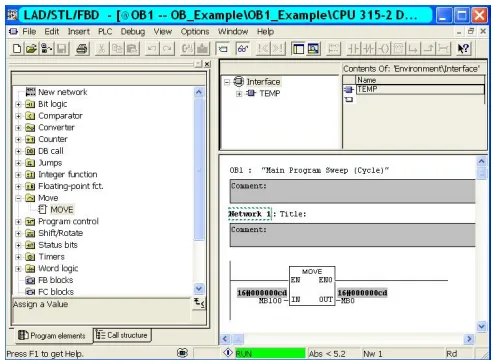

OB1程序执行:OB1程序循环执行，STEP7可以实时监控程序运行，具体程序如下：

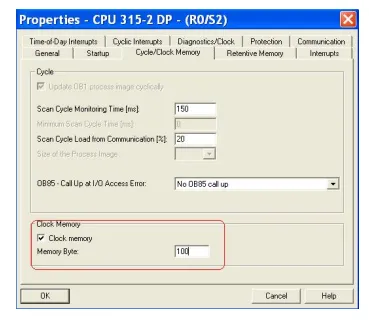

MB100 为时钟存储器，设置方法为进入硬件组态（HW Config)，双击CPU315- 2DP，选择Cycle/Clock Memory，具体设置画面如下：

STEP7实时监控如下：

2.日期时间中断组织块（OB10 )

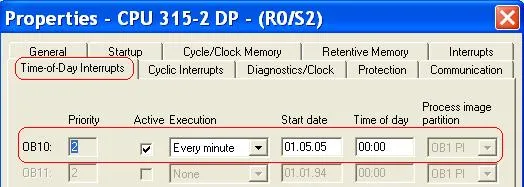

双击 CPU 315-2DP，选择Time-of- Day Interrupts 选项，选中 Active,同时设置 Execution 选项，本例选择 Every minute，Execution 选项包括：

None不使用           Once只执行一次       Everym ute 每分钟执行一次

Everyhour每小时执行一次             Everyweek每周执行一次

Every month 每月执行一次                    Every year每年执行一次

硬件组态完成后，保存编译下载.

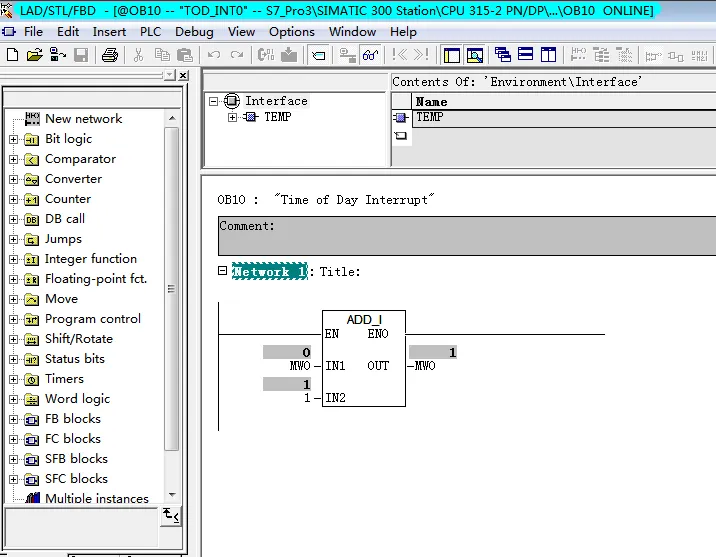

OB10 程序按照设定的时间执行，使用 Step7 不能时时监控程序的运行，可用 Variable Table 监控实时数据变化,在程序的 Blocks 中插入 OB10 组织块，编写如下程序

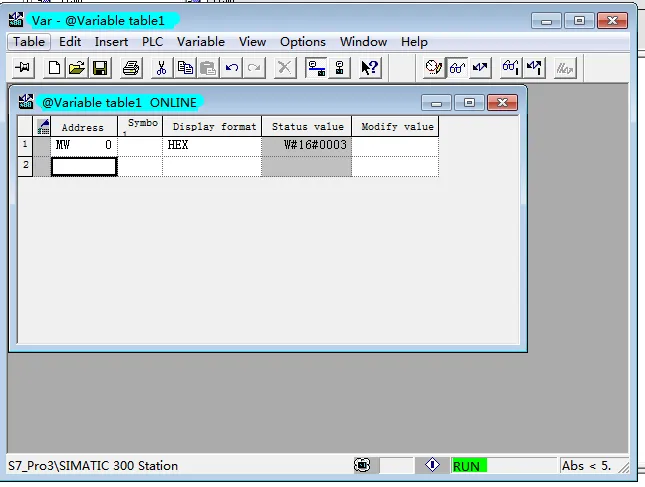

我们打开监控，查看经过1Min后MW0数据加1，一直循环中.

三.延时中断组织块 ( OB20)

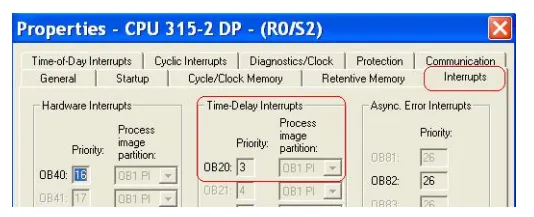

双击 我们建立的工程中CPU 315-2DP，选择 Interrupts 选项，可以看到 CPU 支持 OB20，画面如下：

硬件组态完成后，保存编译.

OB20 程序执行:

每一次OB20 的程序执行，必须调用 SFC32 (SRT_DINT)，延迟时间在SFC 的输入参数中给定，同时给定 OB 号，调用 SFC32 且设定的时间延迟到后，执行OB 程序，如果再次执行 OB 程序，需要再次调用 SFC32。如果在延迟时间未到之前想取消程序的执行，可以调用 SFC33(CAN_DINT)，同时可以使用 SFC34 (QRY_DINT)取得延迟中断的状态，具体SFC32/33/34 的调用方法可参考在线帮助，Step7 不能时时监控程序的运行，可用Variable Table 监控实时数据变化,在程序的 Blocks 中插入 OB20 组织块。

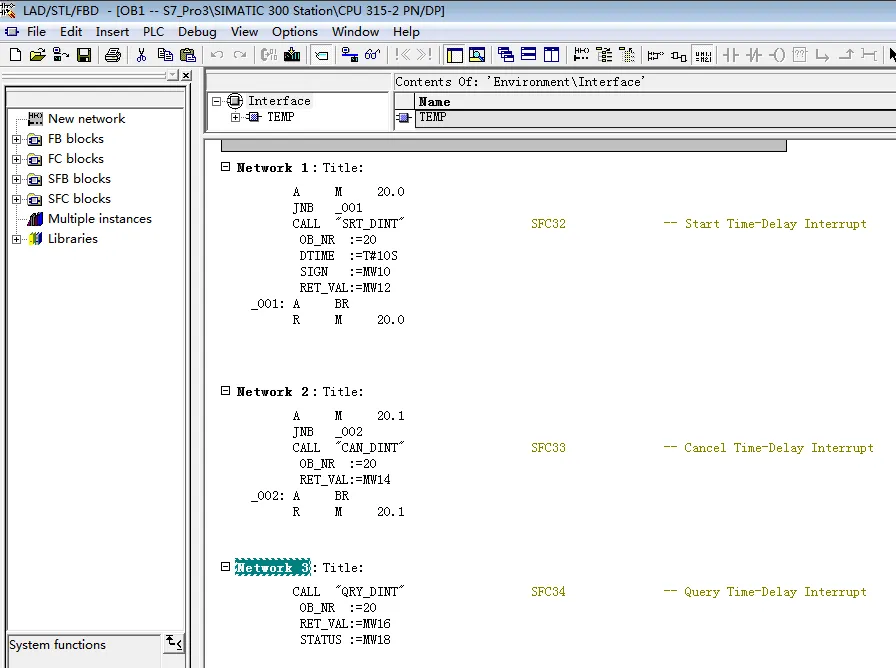

在OB1中编写如下程序：

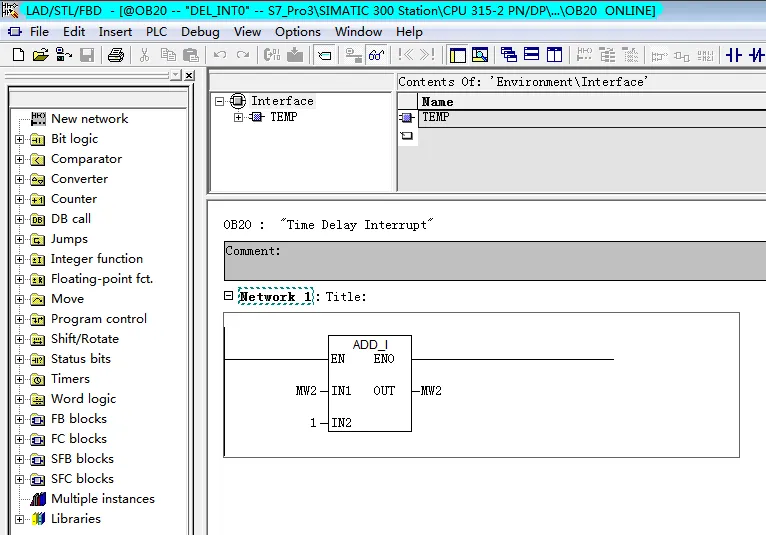

OB20中编写如下程序：

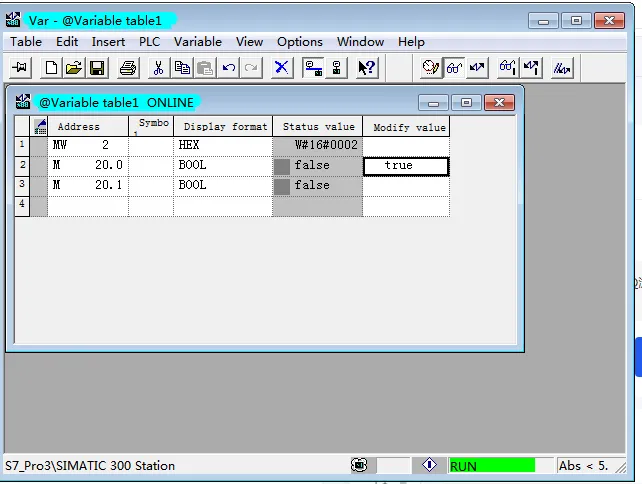

此时可以监控MW2的变化，将M20.0置为true，10秒钟后延迟时间到，MW2加1,再将M20.0置为true，10秒钟后延迟时间到，MW2再加1。如果当延迟时间未到，此时将M20.1置为true，那么此次时间延迟中断被取消，MW2不会加1

每次执行的状态都可以从MW18 中读出，具体状态的含义请参阅SFC34(QRY_DINT)的在线帮助。

三.循环中断组织块(OB35)

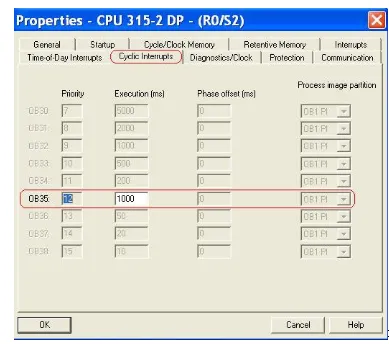

双击 CPU315-2DP，选择 CyclicInterrupts 选项，修改 OB35 的执行周期CExecution(ms)，范围是 1-60000ms)，本例设为 1000ms，具体画面如下：

OB20 程序执行:

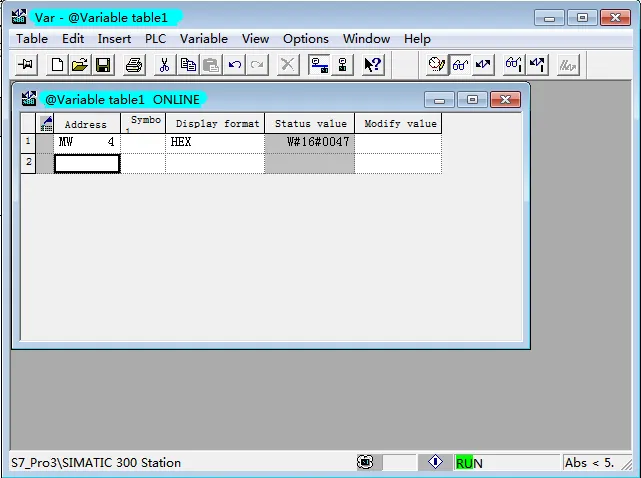

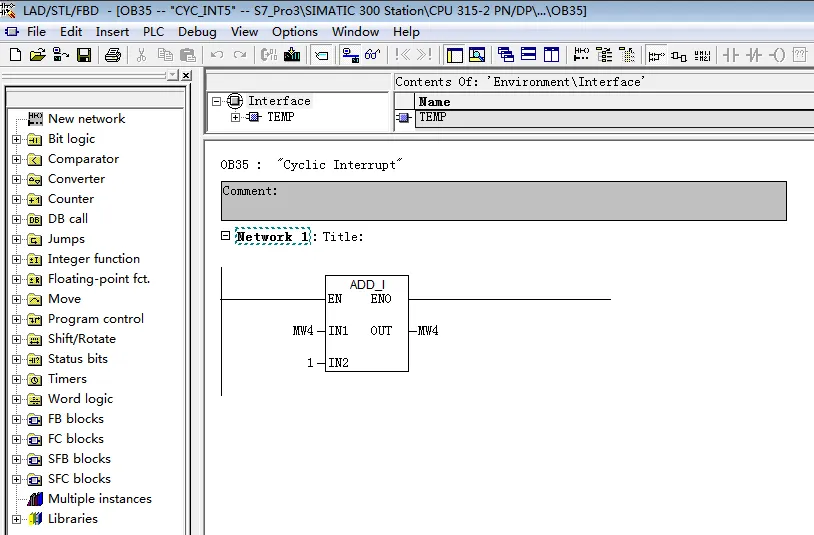

OB35 程序按照设定的执行周期循环执行，使用 Step7 不能时时监控程序的运行，可用Variable Table 监控实时数据变化。在 OB35_Example 程序的 Blocks 中插入 OB35 组织块,打开OB35，编写如下程序:

将 OB35 和硬件组态下载到CPU 中
