在海洋工程工艺领域，软件是工程师的“核心工具”——从前期的工艺制图、流程模拟，到中期的水力计算、3D设计，再到后期的模型查看与协同，每一个环节都离不开专业软件的支撑。

对于刚入门海工工艺的从业者，或是想提升专业能力的小伙伴来说，掌握核心软件的使用的是立足行业的基础。今天就为大家系统梳理海工工艺学习中必备的软件，清晰拆解每款软件的核心用途、应用场景，帮你快速找准学习重点，少走弯路！

一、制图基础：海工工艺的“入门必备”

制图是海工工艺的基础环节，无论是管道布置、设备定位，还是工艺流程图绘制，都需要精准的制图软件作为支撑，这两款软件是行业主流，必学不踩坑。

1. SSPID

SSPID 是海工工艺领域专用的管道及仪表流程图（P&ID）绘制软件，主打“专业化、高效化”，是海工项目工艺设计的核心制图工具之一。

它内置了海工行业常用的管道、阀门、仪表、设备等标准图库，无需手动绘制基础构件，可直接拖拽调用，大幅提升制图效率；同时支持工艺逻辑关联、管线编号自动生成、仪表规格标注等功能，能精准呈现海工项目（如海上平台、海底管线）的工艺流程，确保图纸符合行业规范和项目要求，是海工工艺从业者的“入门必修课”。

2. CAD（AutoCAD）

CAD 是通用型计算机辅助设计软件，在海工工艺中应用广泛，是制图能力的“基础底座”。不同于SSPID的专用性，CAD的通用性更强，可用于海工工艺中的平面布置图、管线剖面图、设备安装图等各类图纸绘制。

在海工场景中，CAD主要用于细化工艺细节——比如管道走向的精准定位、设备与管线的空间布局、施工节点的标注等，尤其适合前期概念设计和后期施工图纸深化。作为行业通用工具，掌握CAD是海工工艺从业者的必备技能，也是学习其他专业软件的基础，其绘图格式更是海工行业的标准格式，能实现不同环节的高效衔接。

二、流程模拟：精准把控工艺细节的“核心工具”

海工工艺涉及复杂的流体流动、热力学反应，仅凭经验难以精准把控流程合理性，这款模拟软件能帮你“虚拟还原”工艺全过程，提前规避设计风险。

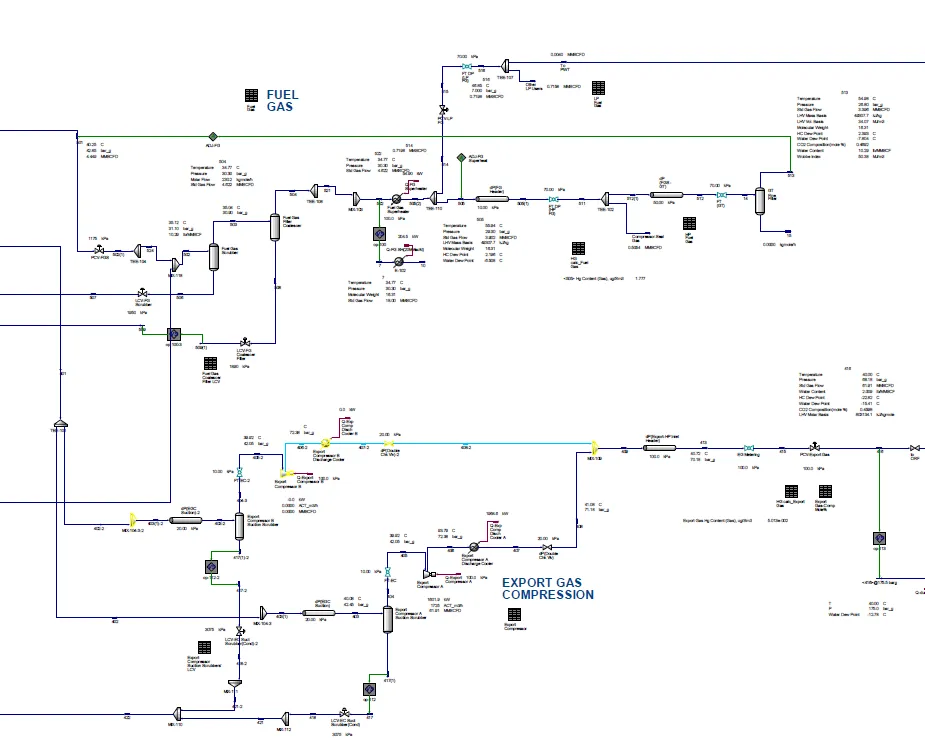

HYSYS（Aspen HYSYS Upstream）

HYSYS 是海工工艺领域最常用的流程模拟软件，尤其适用于海上油气平台、海底管线等上游项目的工艺模拟，核心作用是“精准模拟、优化设计”。

它能模拟海工工艺中的流体（油气、水等）流动、相态变化、热力学反应，还具备内置的流动保障功能，可预测管道中水合物生成、结蜡、腐蚀、段塞流等潜在问题，提前优化工艺设计；同时支持多相管线建模、油气集输网络优化，能模拟不同工况下的工艺参数（压力、温度、流量），帮助工程师优化流程方案、降低项目成本。对于海工工艺从业者来说，HYSYS是深入理解工艺原理、提升设计能力的核心软件。

三、水力计算：保障管线安全的“关键手段”

海工项目中，海底管线、平台管线的水力特性直接关系到项目安全和运行效率，这两款水力计算软件，是海工工艺从业者必须掌握的“计算神器”。

1. Pipe-FLO

Pipe-FLO 是一款专业的管道流体分析与设计软件，并非简单的管径计算工具，而是覆盖流体系统全生命周期的仿真与管理平台，在海工领域主要用于海底管线、平台内管线的水力计算。

它能精准计算管线的压力损失、流量分配、泵阀选型，还支持海底管线的传热计算、CO₂或H₂S腐蚀计算、清管模拟以及停输温降与水合物生成边界预测；具备一键全局更新功能，修改任意参数后，所有关联计算结果可实时同步，大幅提升设计迭代效率，同时可与OLGA等软件对接，实现模型快速导入导出，是海工水力设计的首选工具之一。

2. Korf Hydraulics

Korf Hydraulics 是一款灵活高效的水力计算软件，核心优势在于“简化操作、精准计算”，适合海工工艺中各类复杂管网的水力分析。

它采用新颖的计算方法，将所有流量、设备进出口压力均视为变量，用户只需指定足够的压力、流量等参数，软件即可自动计算未知参数，操作便捷且灵活；支持泵、阀门、分离器等海工常用设备的选型与计算，可进行多工况模拟、管线尺寸优化，还能完成节流孔板、控制阀的尺寸计算，广泛应用于海工平台管网、海底集输管线的水力设计与优化，是Pipe-FLO的重要补充。

四、3D设计：构建海工模型的“立体工具”（基础必备）

随着海工项目向大型化、复杂化发展，3D设计已成为行业主流，掌握3D设计软件的基础知识，能帮助从业者更好地理解工艺布局、规避空间冲突。以下几款软件是海工3D设计领域的主流工具，重点掌握基础操作即可满足入门需求。

1. PDMS

PDMS 是经典的海工3D工厂设计软件，主打“多专业协同设计”，是海上平台、LNG项目等大型海工项目的常用工具。它能实现管道、设备、结构、电气等多专业的协同建模，构建全三维的海工项目模型，支持管线自动布置、设备定位、碰撞检测，提前发现设计中的空间冲突，避免施工阶段的返工。对于海工工艺从业者，重点学习其模型浏览、工艺布局查看、基础建模操作即可，了解其协同设计逻辑，为后续工作打下基础。

2. E3D（AVEVA E3D）

E3D 是PDMS的升级版本，是目前海工领域顶级的多专业协同3D设计平台，核心优势在于“单一数据源、全专业协同”。它在PDMS的基础上，优化了建模效率和协同能力，支持大型海上平台、炼化一体化项目的全生命周期设计，能实现工艺、结构、电气等专业的实时协同，自动生成ISO图、材料清单（BOM），适配海工项目的数字化交付需求。入门阶段重点学习其界面操作、模型查看与基础建模，了解其在大型海工项目中的应用逻辑。

3. AM（AVEVA Marine）

AM 是专门针对海洋工程和船舶领域的3D设计软件，主打“海工与船舶一体化设计”，适配海上平台、FPSO（浮式生产储卸油装置）等海工装备的设计需求。它能实现船体、舾装、工艺管线、设备的一体化建模，支持海工装备的结构设计、管线布置、设备安装模拟，与海工工艺结合紧密，能精准呈现工艺系统与船体、结构的空间关系，入门阶段重点掌握其模型浏览和工艺布局相关操作。

4. SP3D（Smart 3D）

SP3D 是数据库驱动的下一代工厂设计软件，核心优势在于“智能建模、变更管理”，在海工领域广泛应用于炼油、天然气、海上平台等复杂装置的3D设计。它支持智能配管、自动支架生成、应力集成，能实现设计变更的实时同步与追溯，减少设计误差；同时支持全生命周期设计，适配海工项目的数字化交付需求，入门阶段重点学习其基础建模操作和模型浏览功能，了解其智能设计的核心逻辑。

5. Navisworks

Navisworks 是海工3D模型协同与审查软件，更偏向“模型整合与碰撞检测”，而非单纯的建模工具。它能聚合来自CAD、PDMS、E3D等多种软件的模型，将不同专业的设计成果整合到统一平台，形成完整的海工项目“数字沙盘”；支持4D进度模拟（时间维度）和5D成本模拟（预算维度），可进行碰撞检测、施工动画生成，用于项目汇报与培训，同时能将整合模型发布为轻量级文件，方便协同查看。入门阶段重点学习其模型整合、碰撞检测和基础漫游操作，掌握其协同审查的核心功能。

五、3D模型查看：高效协同的“便捷工具”

海工项目中，并非所有从业者都需要进行3D建模，但掌握一款便捷的3D模型查看工具，能大幅提升工作效率，方便与设计、施工等环节协同对接，这款软件是行业标配。

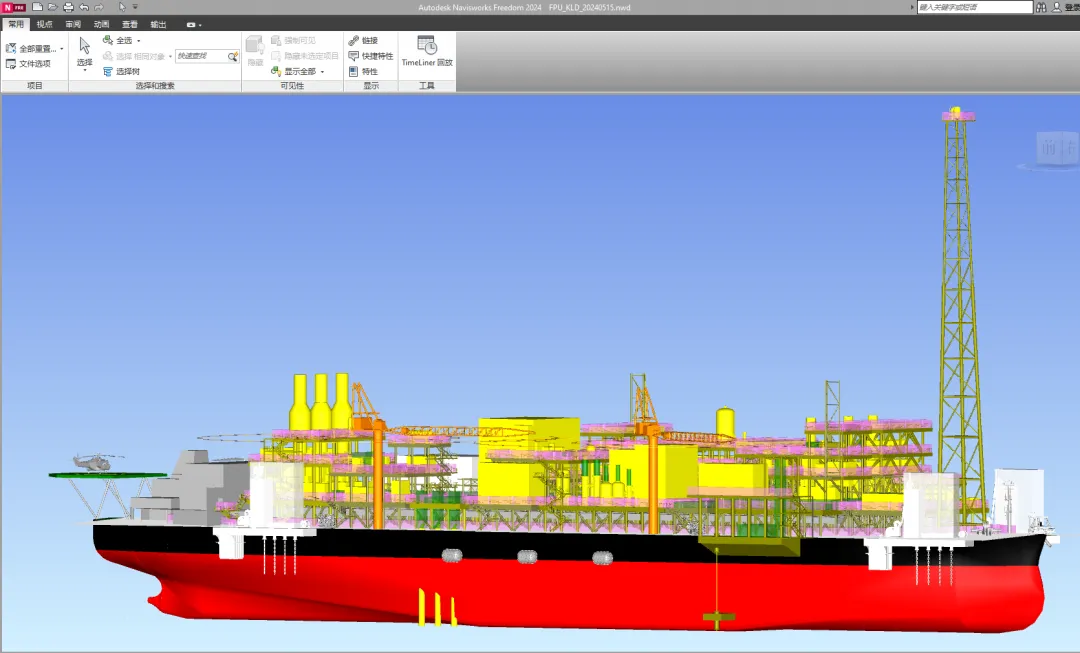

Navisworks Freedom

Navisworks Freedom 是一款免费的3D模型查看软件，是Navisworks的简化版本，核心作用是“便捷查看、协同沟通”，无需安装复杂的专业设计软件，即可快速打开海工3D模型。

它支持打开NWD（Navisworks）和3D DWF格式的模型，具备完整的导航工具（漫游、缩放、旋转、平移等），可直观查看海工模型的细节、设备与管线的布局，还能查看模型层级、构件属性以及嵌入的评论、标注等信息；支持多用户协同，可创建 viewpoints、添加评论，方便项目各参与方沟通交流，是海工工艺从业者日常查看模型、对接工作的“必备便捷工具”，且可免费从Autodesk官网下载安装，上手难度极低。

最后：新手学习建议

海工工艺软件的学习，无需追求“全而精”，可按“基础→核心→拓展”的顺序逐步推进：

1.  入门阶段：优先掌握CAD、SSPID的制图基础，能独立绘制工艺流程图和基础布置图；

2.  提升阶段：学习HYSYS的流程模拟、Pipe-FLO的水力计算，掌握核心工艺参数的模拟与计算方法；

3.  拓展阶段：了解PDMS、E3D等3D设计软件的基础操作，掌握Navisworks Freedom的模型查看方法，满足协同工作需求。

每款软件的核心价值的是辅助工艺设计、提升工作效率，结合实际项目场景学习，才能更快掌握其核心用法。希望这份软件简介，能帮你理清学习思路，稳步提升海工工艺专业能力～
