[电脑] 木韵纯白游戏主机,联力 L217 + 七彩虹 Z890 ULTRA-S W + 影驰 5080 HOF 装机作业

CHH ID：luo

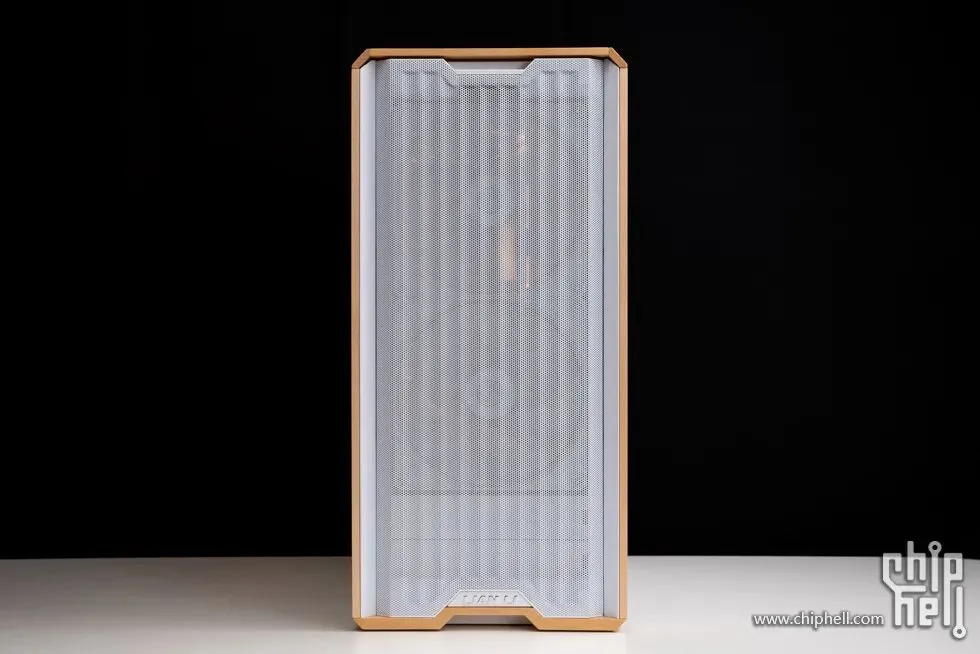

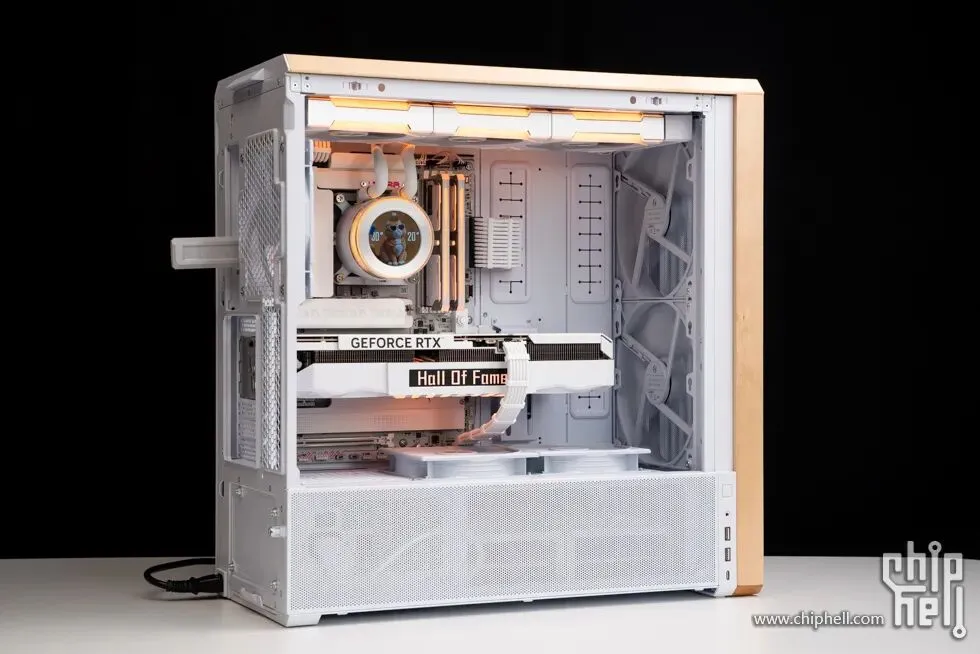

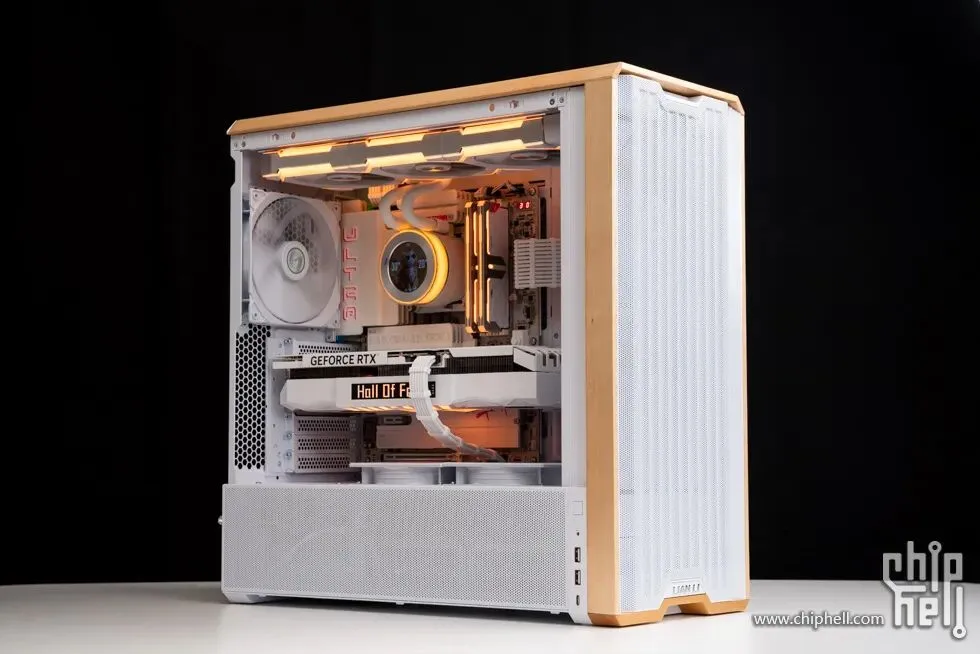

前言今天装一台游戏主机，机箱使用了联力 L217机箱，机箱集创新散热设计与实木装饰于一体，预装5把风扇，开箱即享优化气流，灵活的电源安装设计便于理线，采用木质装饰，以自然之美，驾驭极致性能。机箱尺寸为482mm × 238mm × 503mm，支持SSI-EEB/E-ATX/ATX/M-ATX/ITX规格主板和ATX/M-ATX规格背插主板，CPU风扇散热器限高180mm，显卡限长380mm，电源最长支持到220mm，机箱顶部支持360/280/240mm规格水冷，显卡支持竖装，存储方面，主板托盘后面带有2个2.5寸硬盘位，机箱底部有2个硬盘笼（每个硬盘笼支持2个3.5寸硬盘和2个2.5寸硬盘），电源罩支持安装1个2.5寸硬盘。此次装机采用了较高的硬件配置，并且能在保证静音的同时充分发挥出硬件性能，平台是Ultra 5 250K Plus + Z890 + RTX 5080，主板选择了七彩虹新推出的iGame Z890 ULTRA-S W V20，纯白配色，颜值在线，用料扎实，功能实用，内存搭配使用了ZADAK SPARK RGB DDR5 6800 16GB × 2，显卡选用了显卡选用了影驰 名人堂 GeForce RTX 5080 HOF OC LAB Deluxe-X，固态硬盘使用了闪迪 WD_BLACK SN8100 2TB，散热方面选择了LIAN LI 隐流2代 360一体式水冷散热器 无线CL版本，带有2.1英寸的LCD屏幕的水冷头，可以自定义画面，电源选用了联力 刃界 Edge 1300W 白金牌全模组电源，通过80 PLUS 白金牌认证，Cybenetics 白金认证，PPLP 白金认证，支持ATX3.1，带有PCIe 5.1原生接口，采用L型设计，带有可拆卸滤网，电源带有10年质保。配置清单：处理器：英特尔® 酷睿™ Ultra 5 250K Plus主板：七彩虹 iGame Z890 ULTRA-S W V20内存：ZADAK SPARK RGB DDR5 6800 16GB × 2显卡：影驰 名人堂 GeForce RTX 5080 HOF OC LAB Deluxe-X固态硬盘：闪迪 WD_BLACK SN8100 2TB散热器：联力 隐流2代 360一体式水冷散热器 无线CL版本风扇：联力 逸风 积木风扇一代无线版 SL120 Wireless 正叶 白色 × 3电源：联力 刃界 Edge 1300W 白色机箱：联力 L217 白色整机展示整机为白色，灯效设置为橙色，以下为主机多角度展示。机箱正面，前面板为高密度通风网板，边框有木质装饰，同时搭配了2把170mm 风扇，能带来强大的气流，有效冷却系统，保持硬件稳定运行。

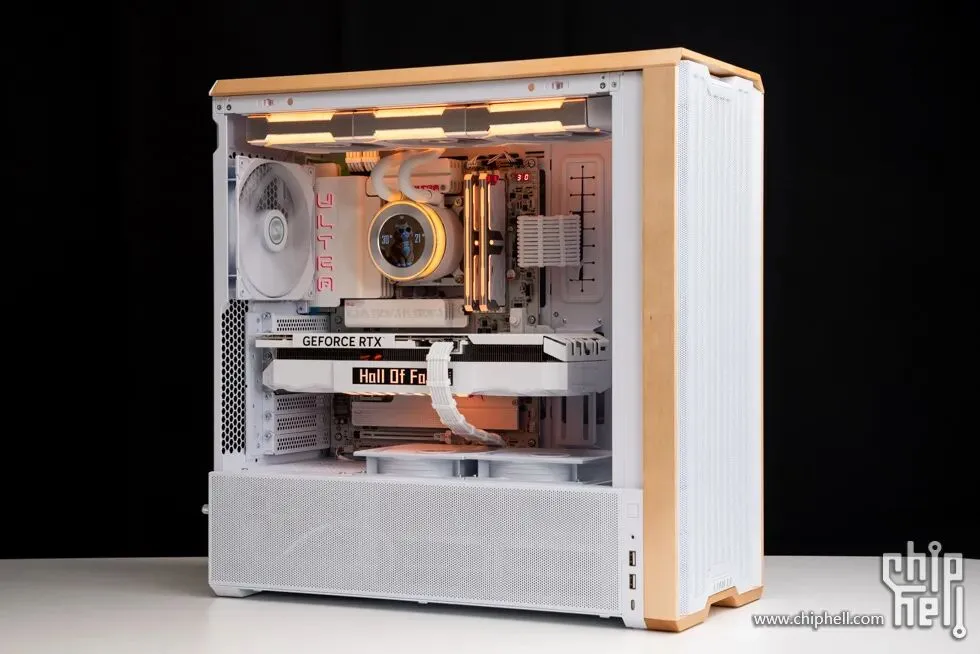

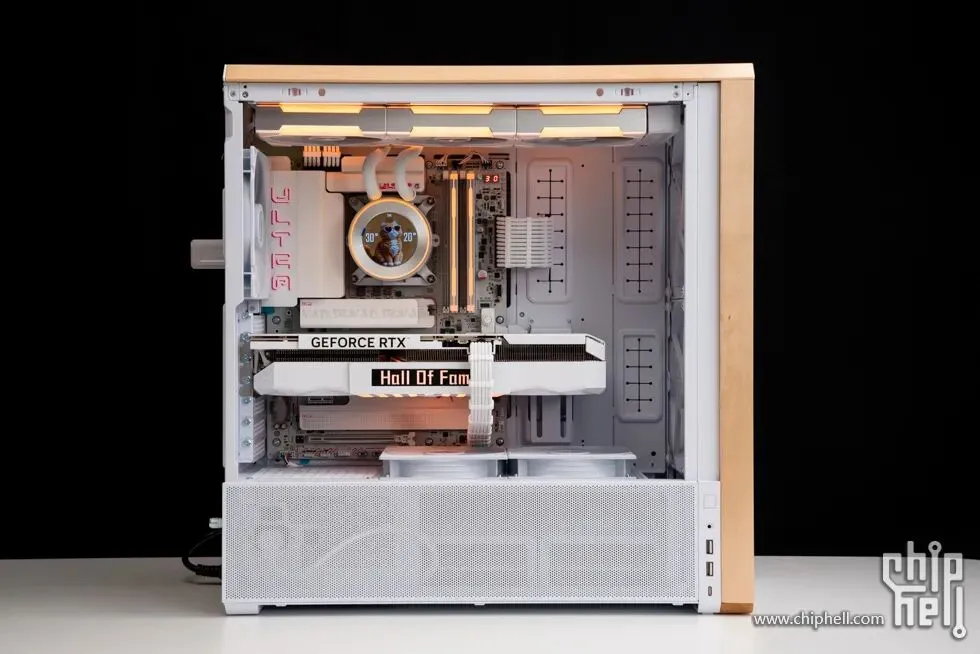

主板侧展示。

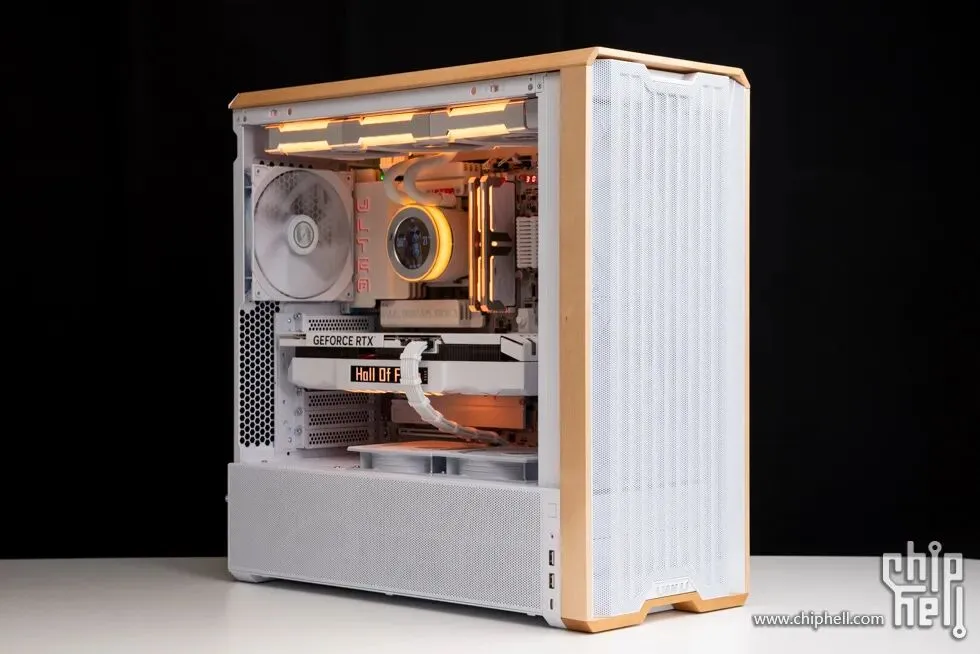

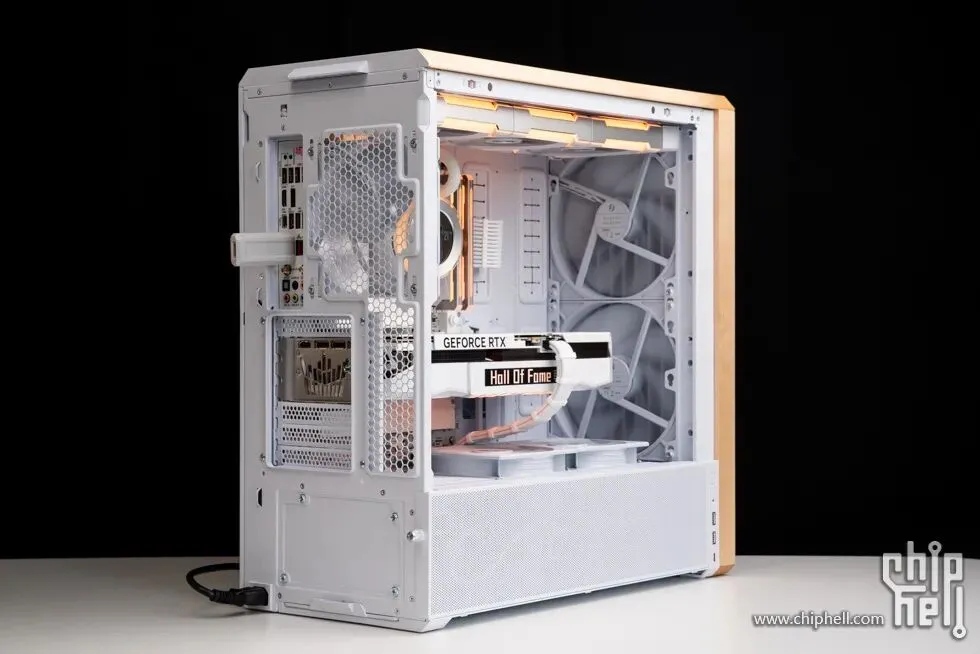

侧后方视角。

俯视角度。

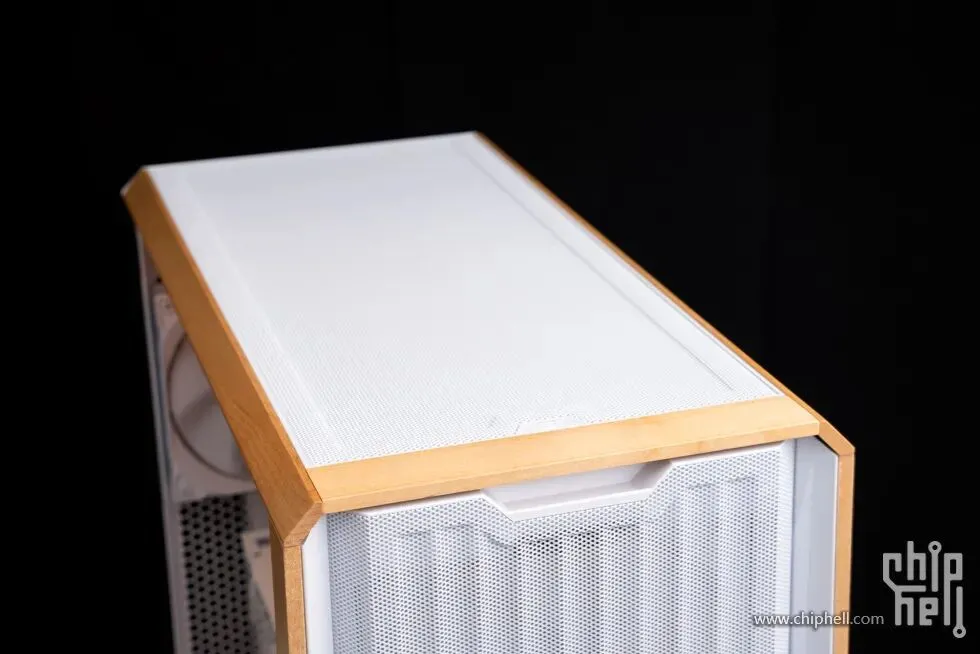

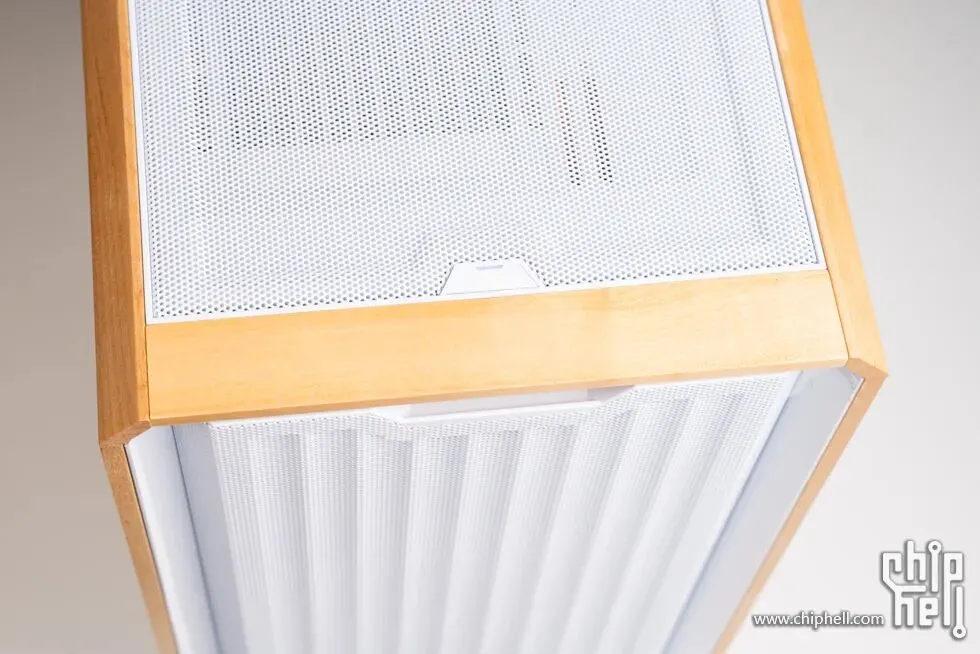

机箱顶部一览。

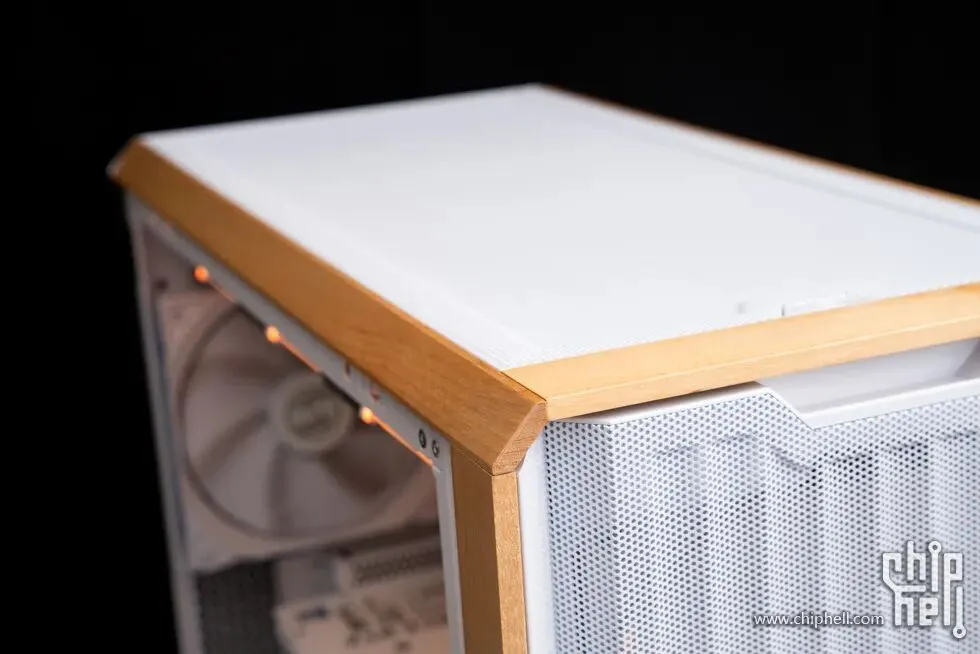

桦木实木装饰边框，机箱顶部有1个电源键。

细节。

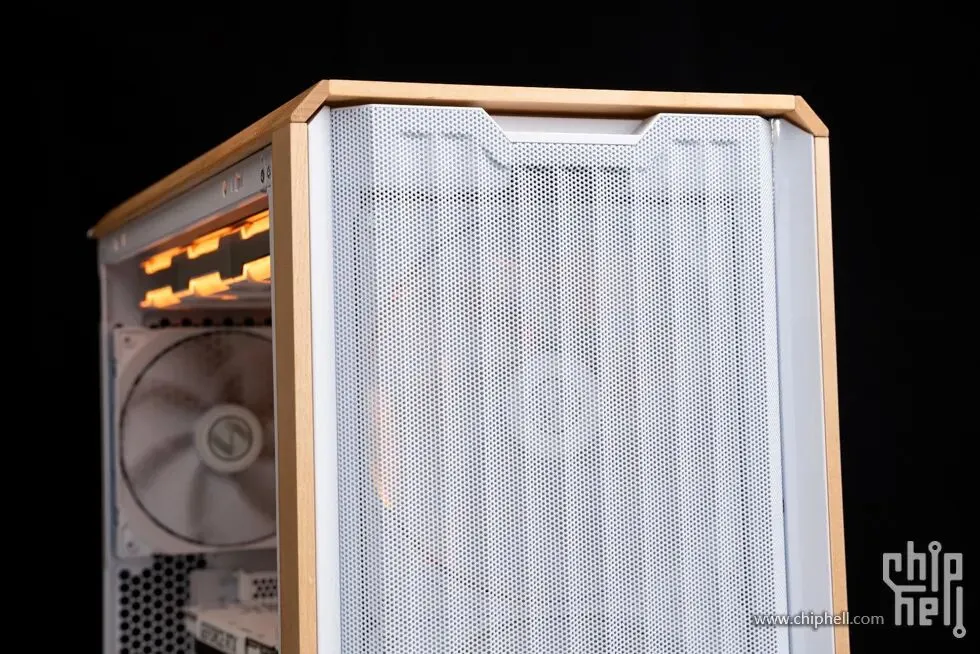

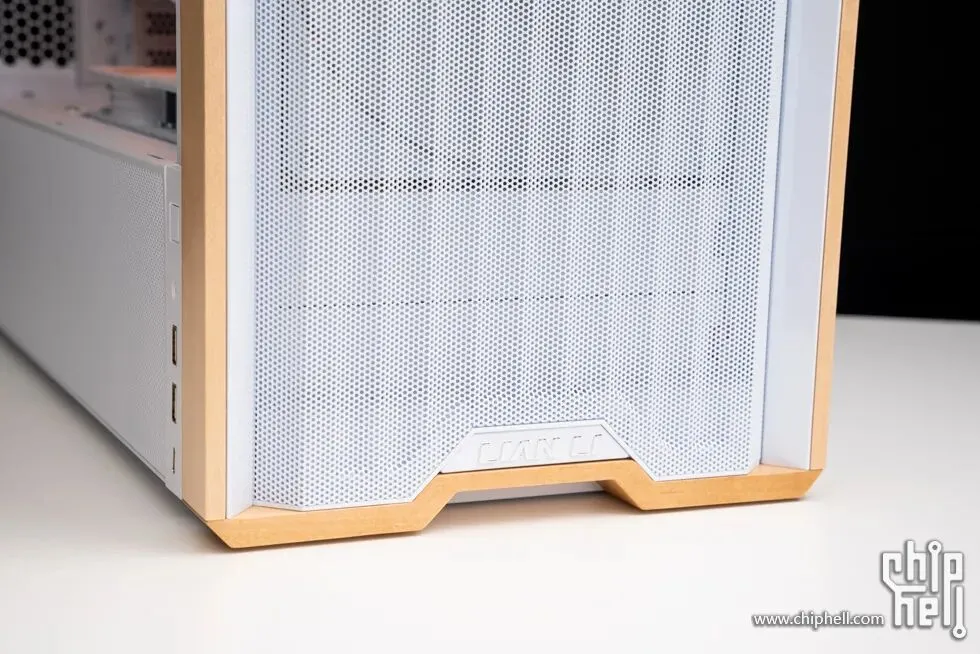

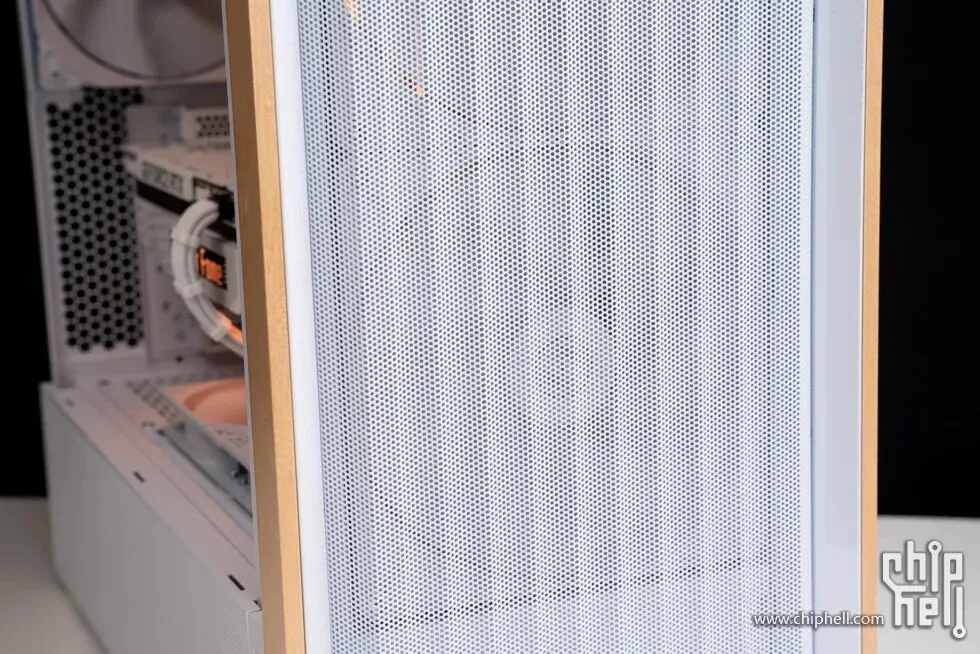

前面板细节。

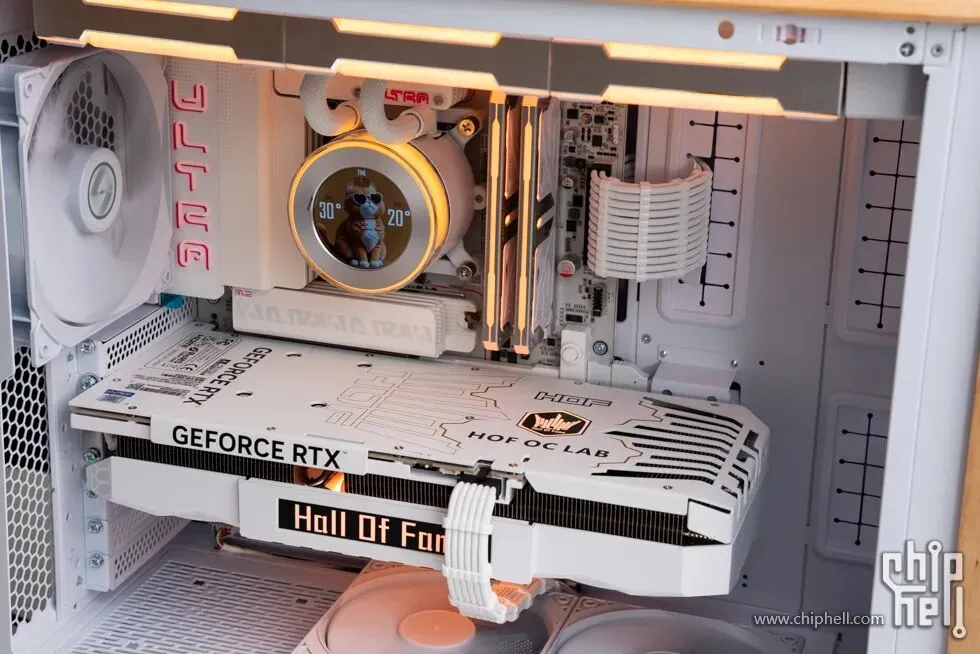

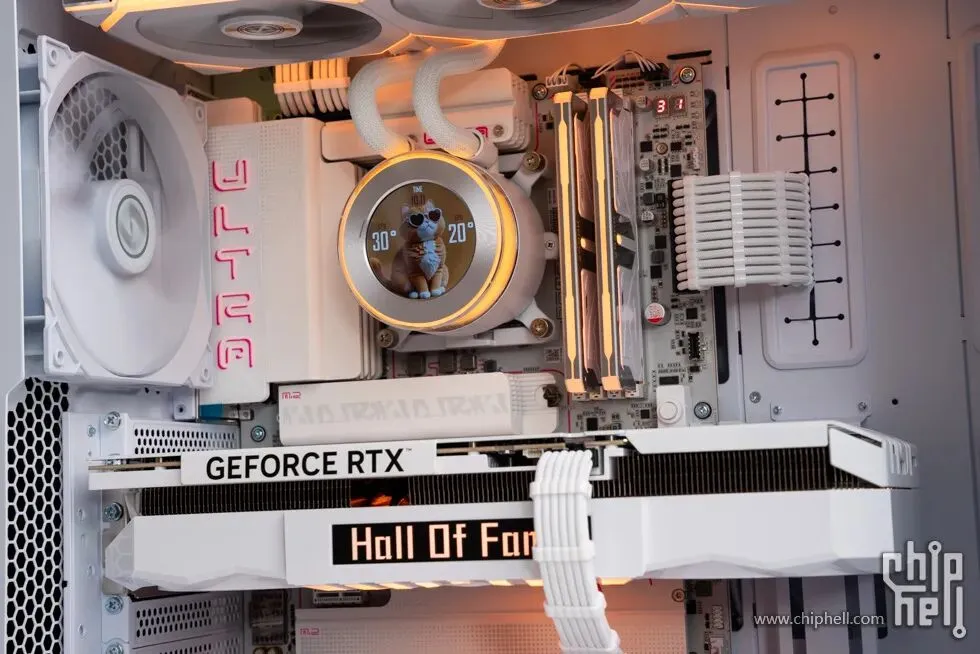

主要部件展示。

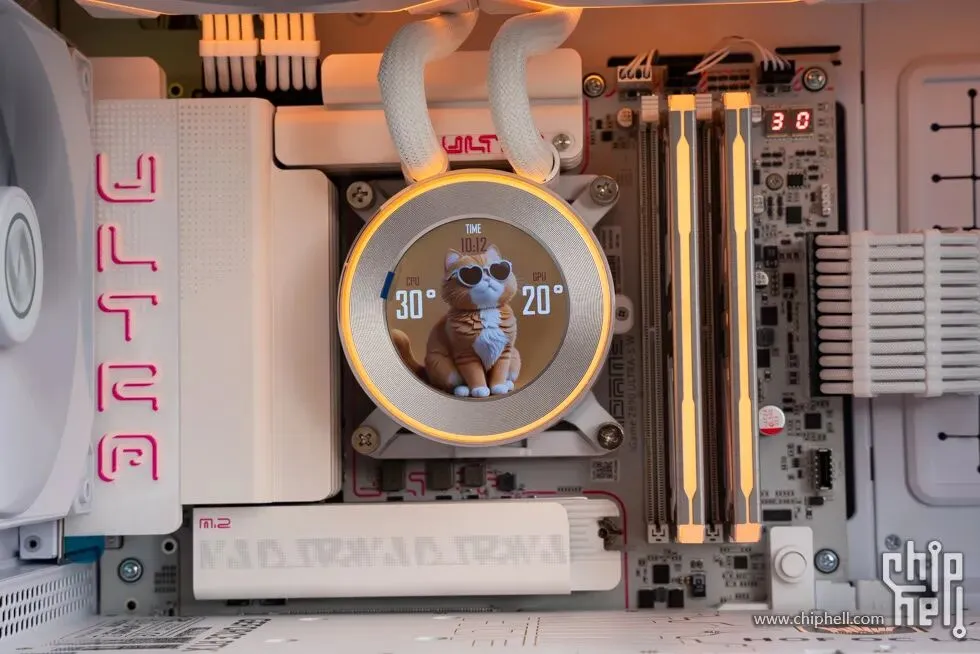

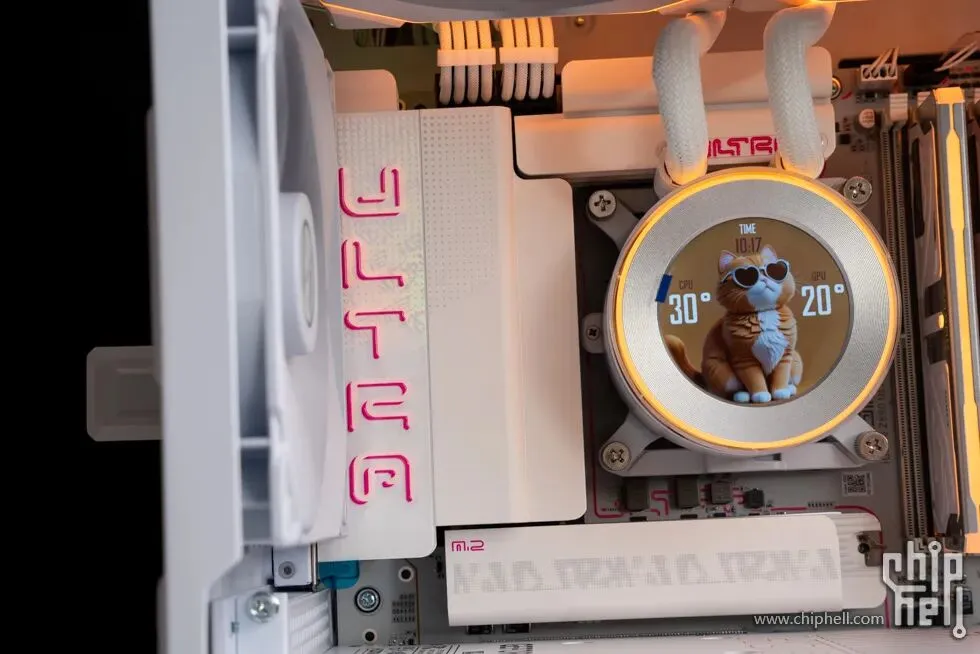

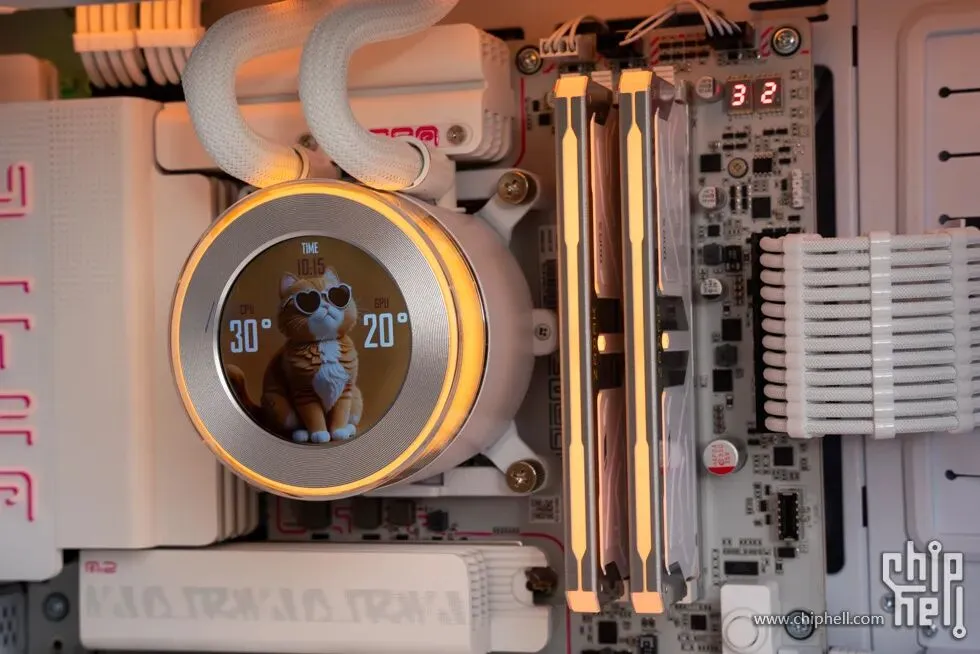

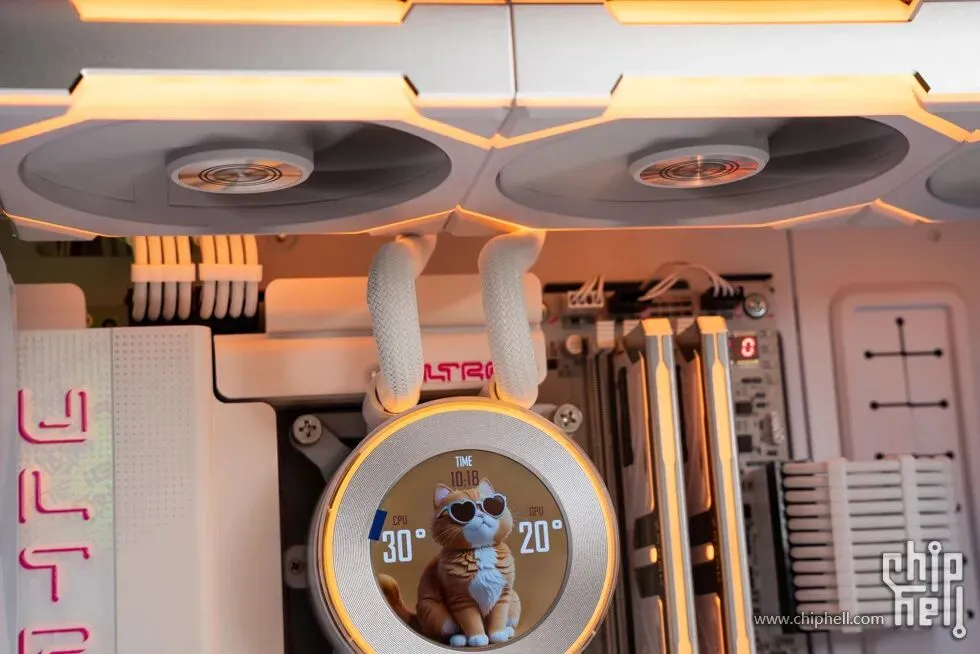

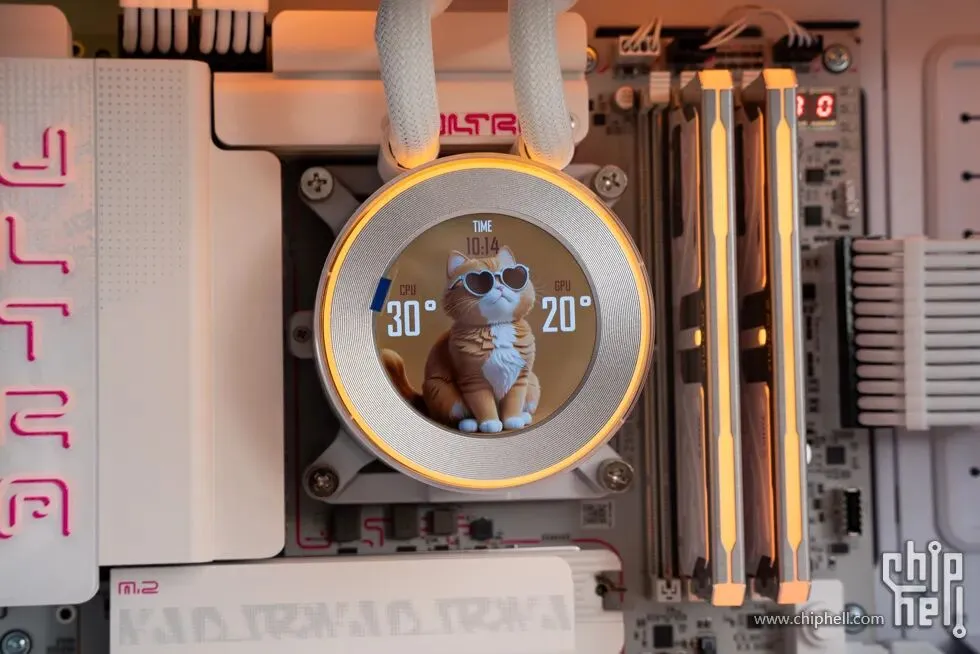

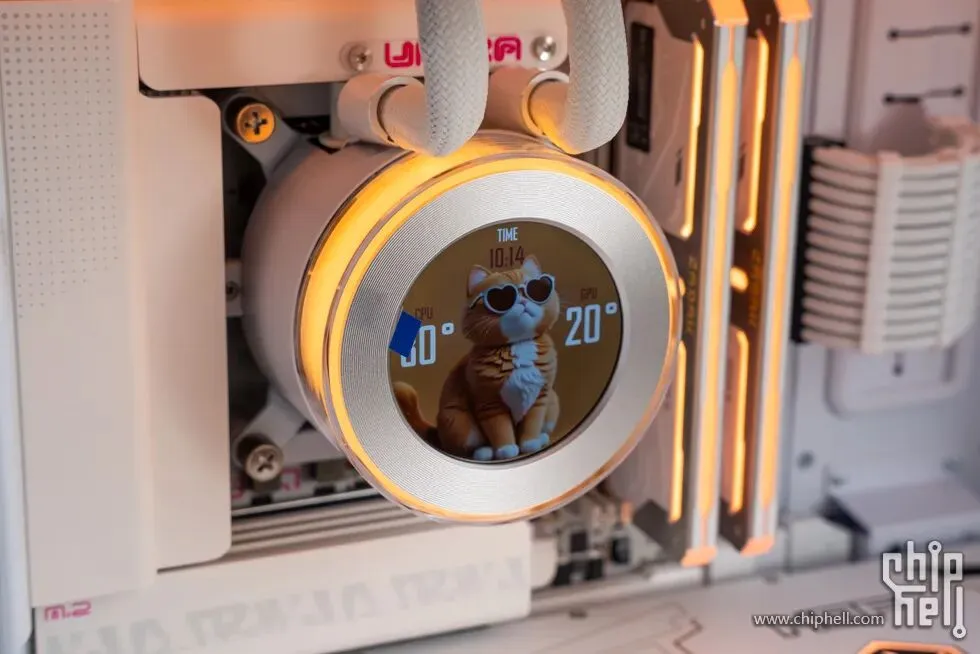

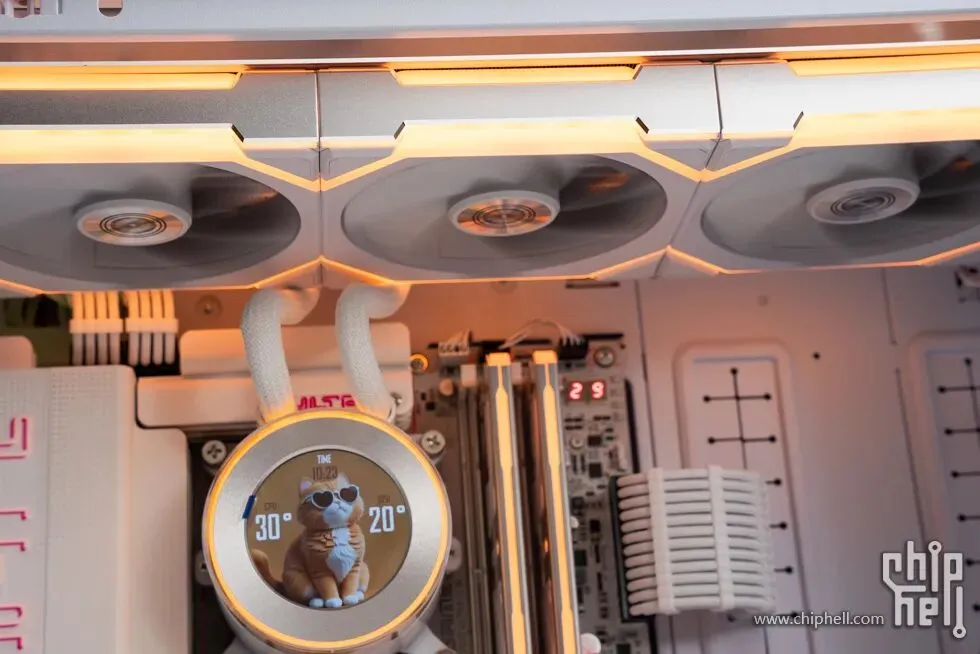

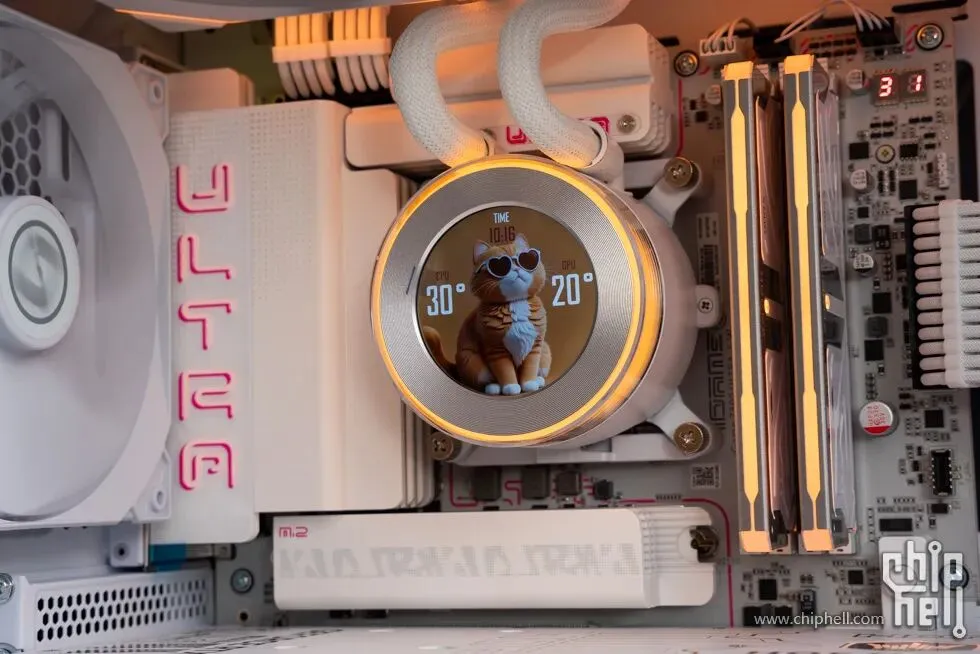

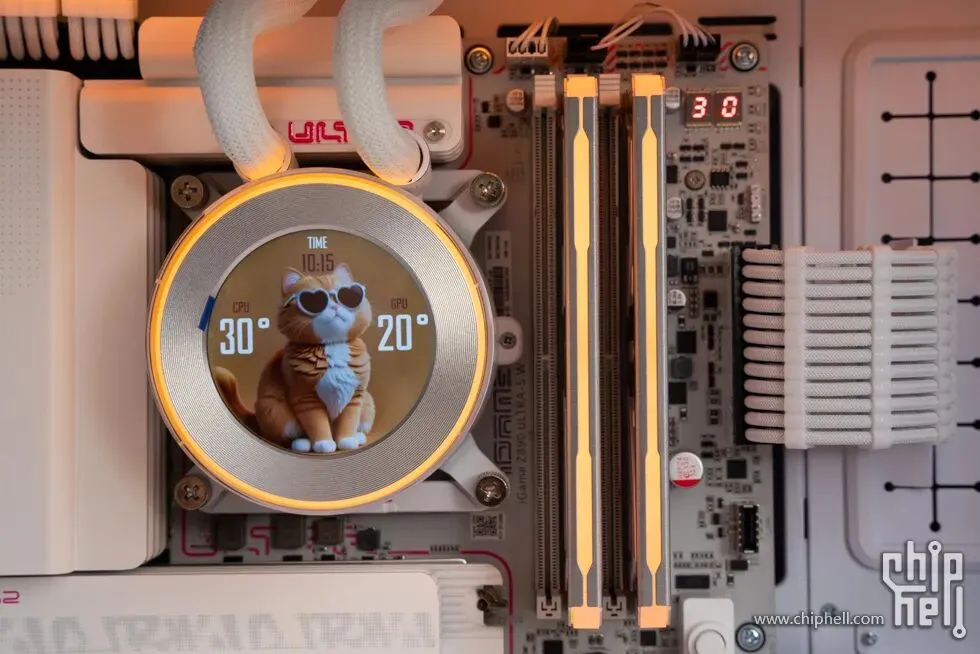

带有2.1英寸的LCD屏幕的水冷头，这里为自定义画面，顺时针旋转可以切换屏幕背景，逆时针旋转可以变换灯光灯效。

隐流水冷管走管。

内存部分灯效，颜色统一成橙色。

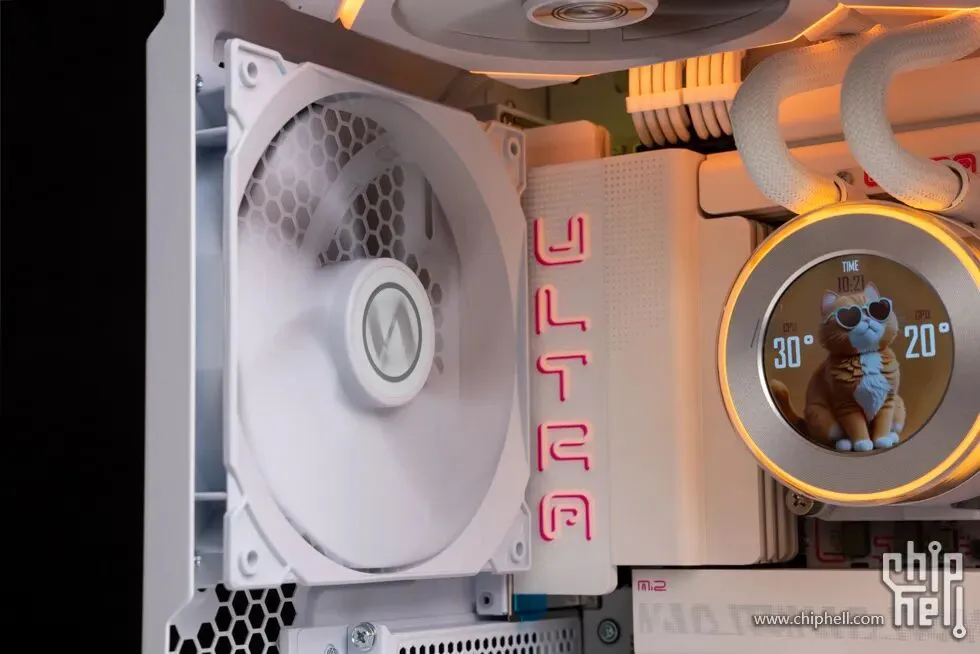

主板接口保护罩，ULTRA 字样带有灯效。

机箱尾部的排风风扇。

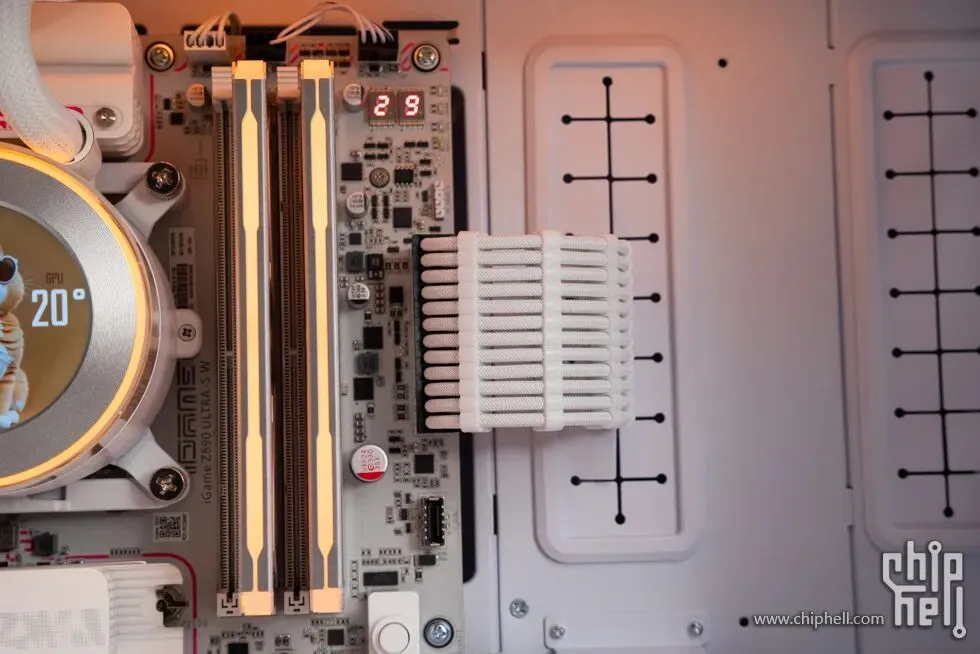

主板24pin 供电线走线。

360冷排安装在机箱顶部。

联力逸风一代积木风扇侧面的灯效。

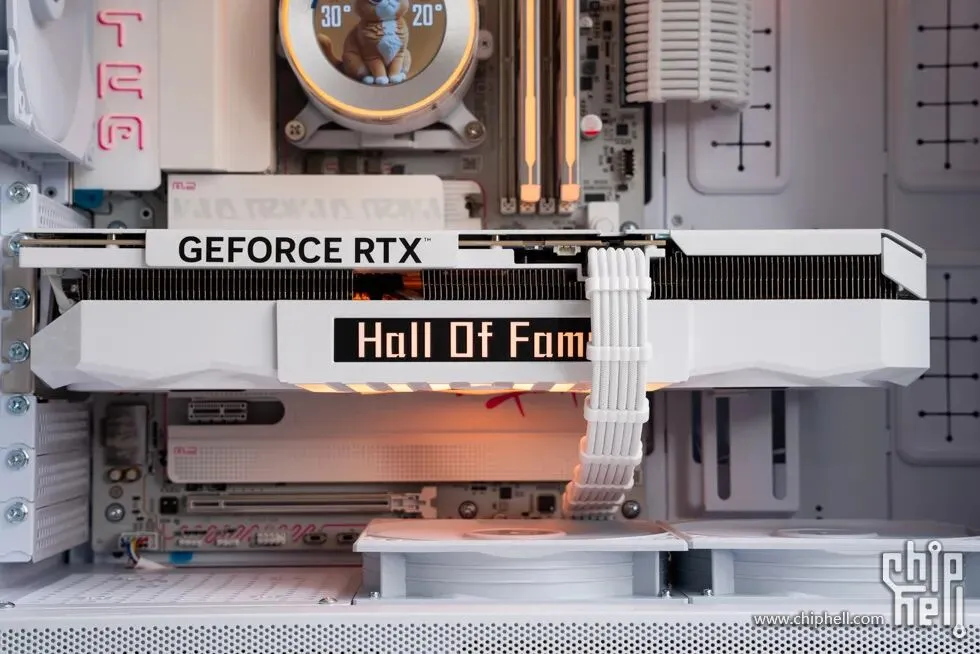

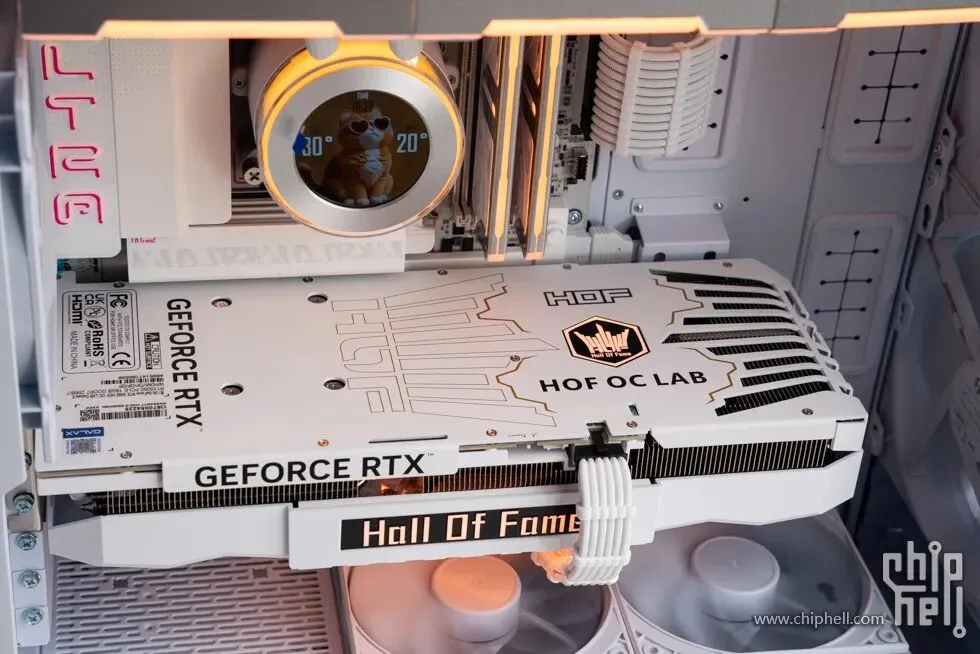

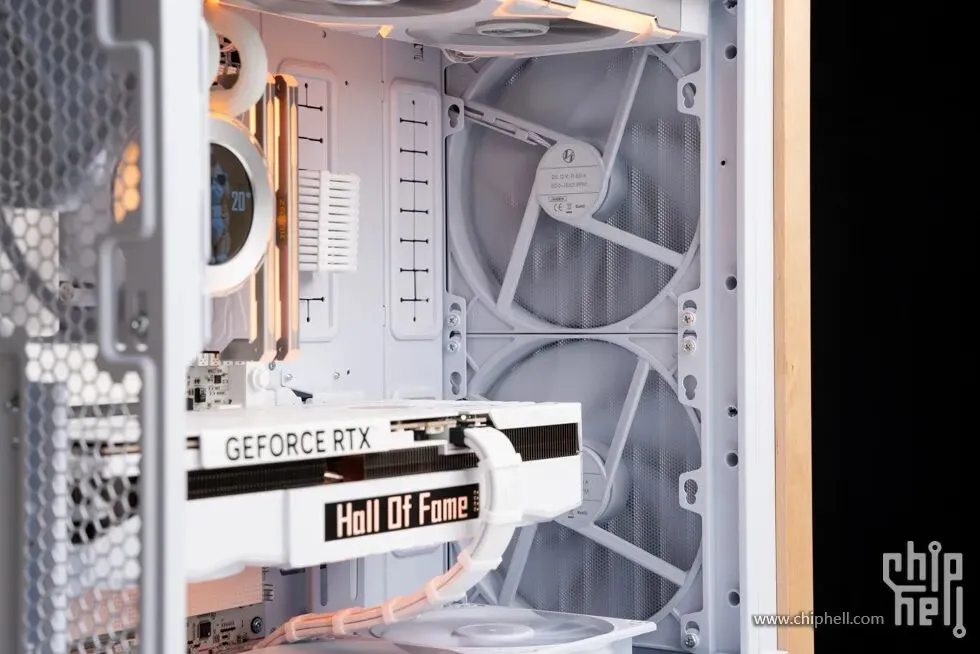

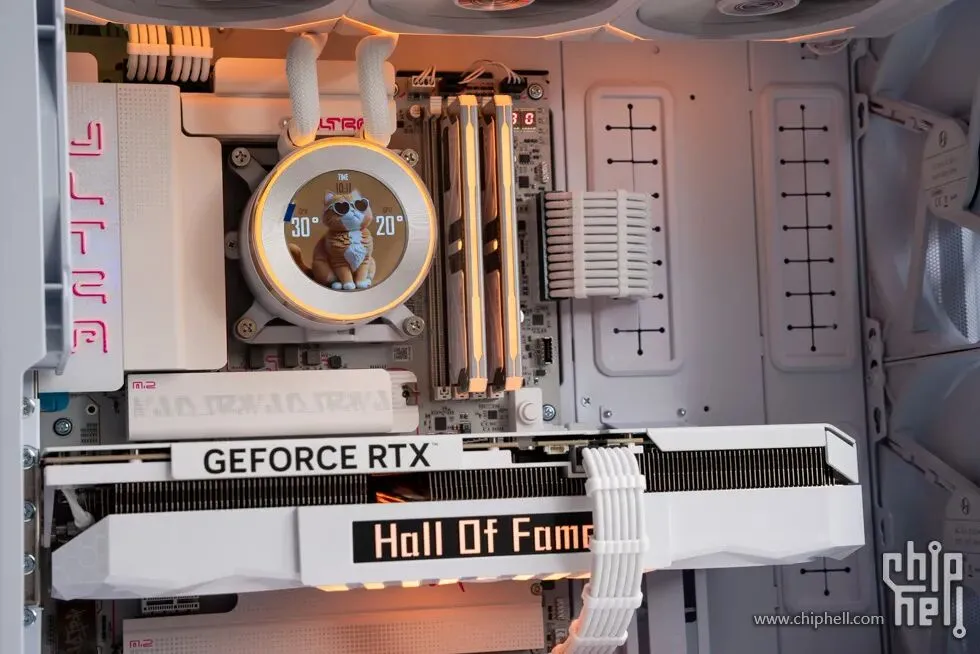

显卡部分。

显卡供电线走线。

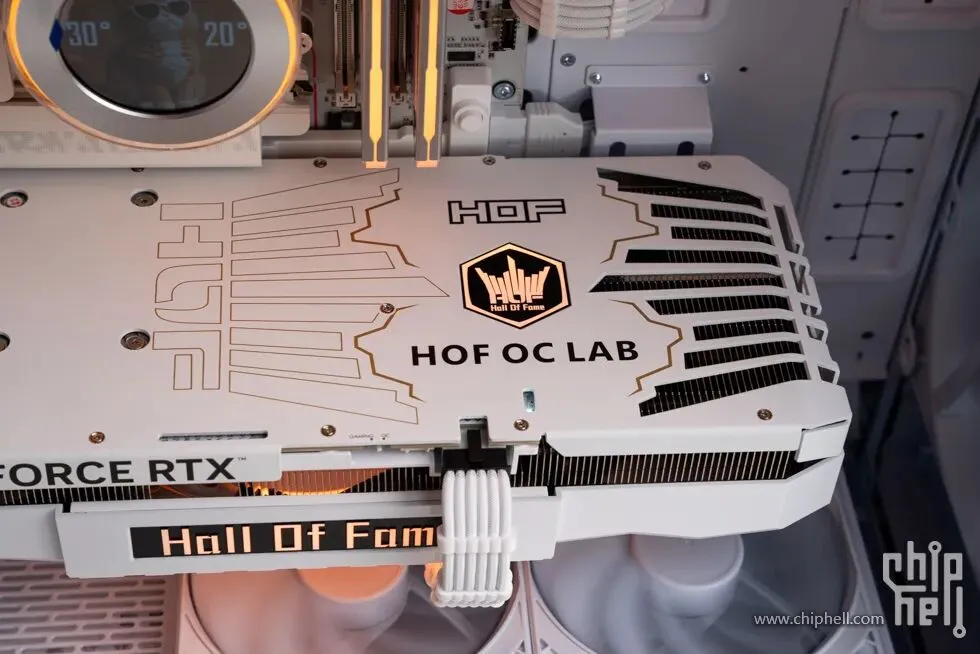

显卡采用了全金属背板，右侧有贯穿风道开孔。

背板上HOF logo带有ARGB灯效。

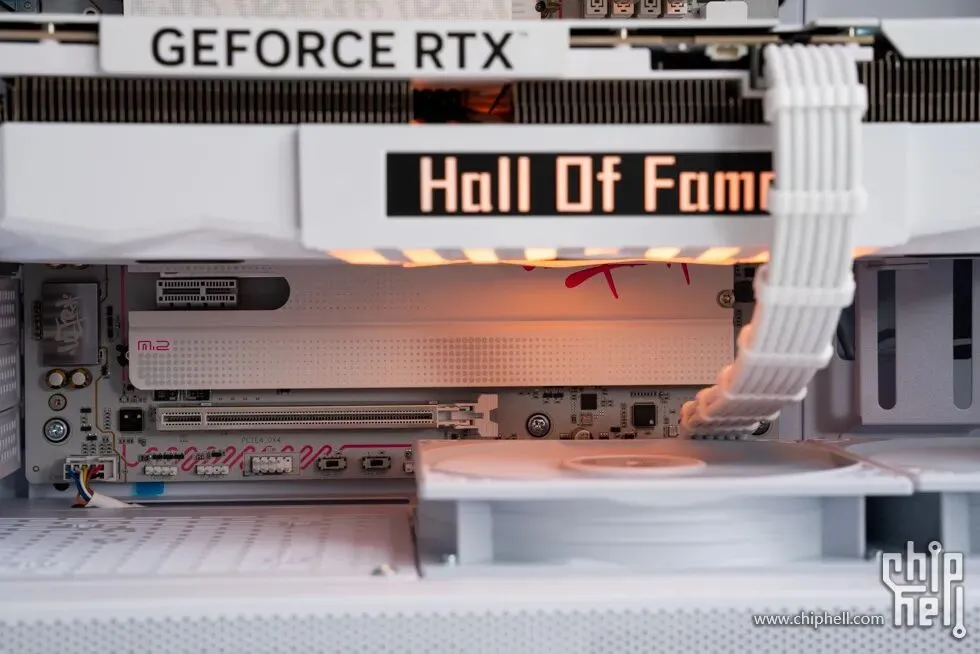

主板下方的跳线区域。

机箱前部预装的两把170mm风扇。

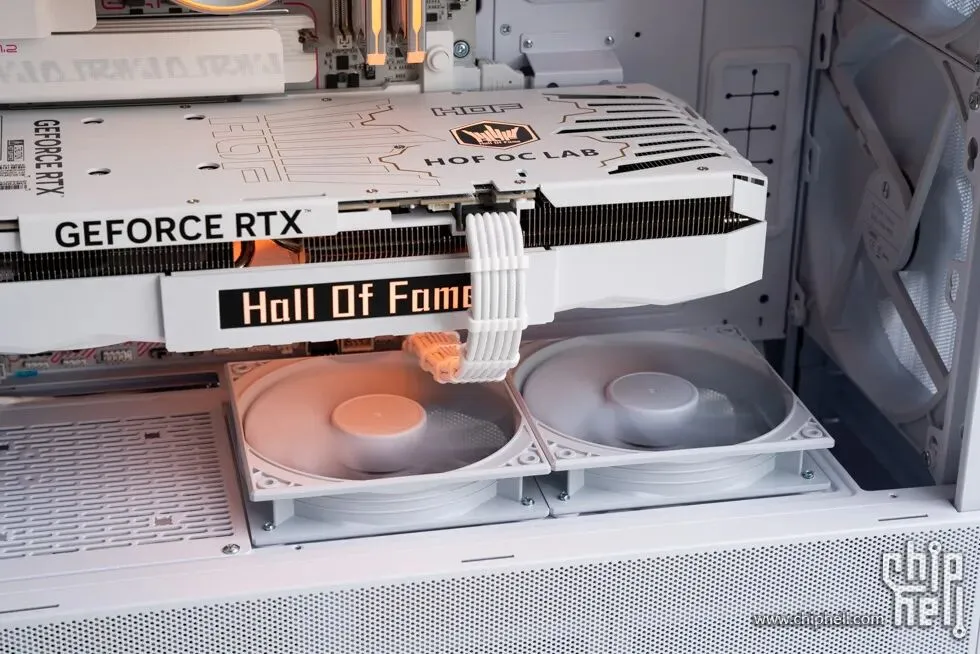

电源仓上预装的2把12cm反叶风扇，专为显卡吸入冷空气，有效控制显卡温度。

机箱电源仓。

前置按钮及接口，从上至下依次是电源键、音频/麦克风组合插孔、2个USB 3.0接口、1个USB 3.2 Type-C接口。

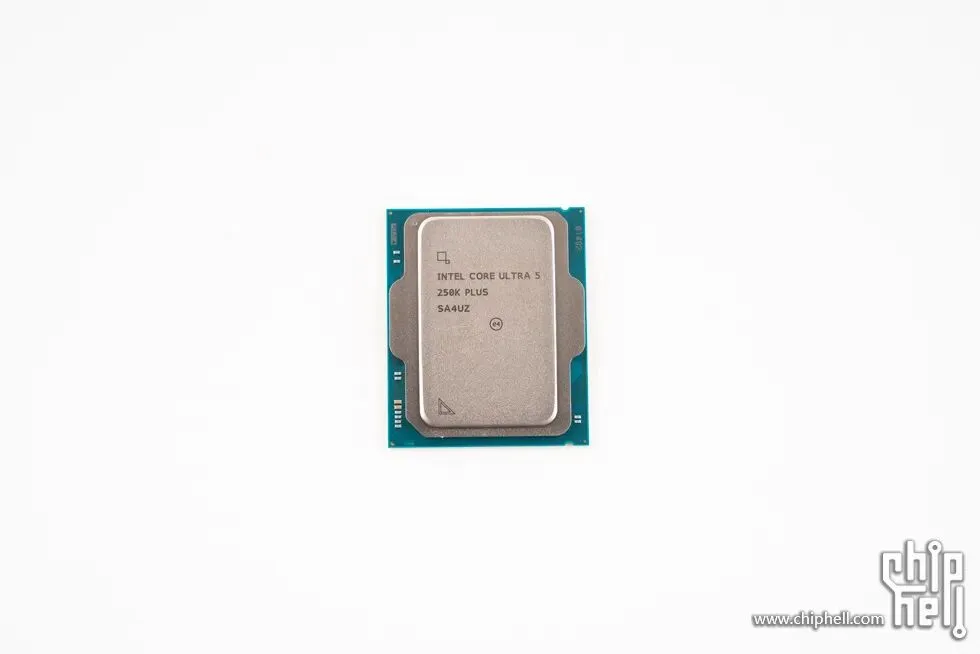

配件展示英特尔® 酷睿™ Ultra 5 250K Plus，外观上与Core Ultra 5 245K一致，长方形外观，顶盖上有处理器型号的丝印。

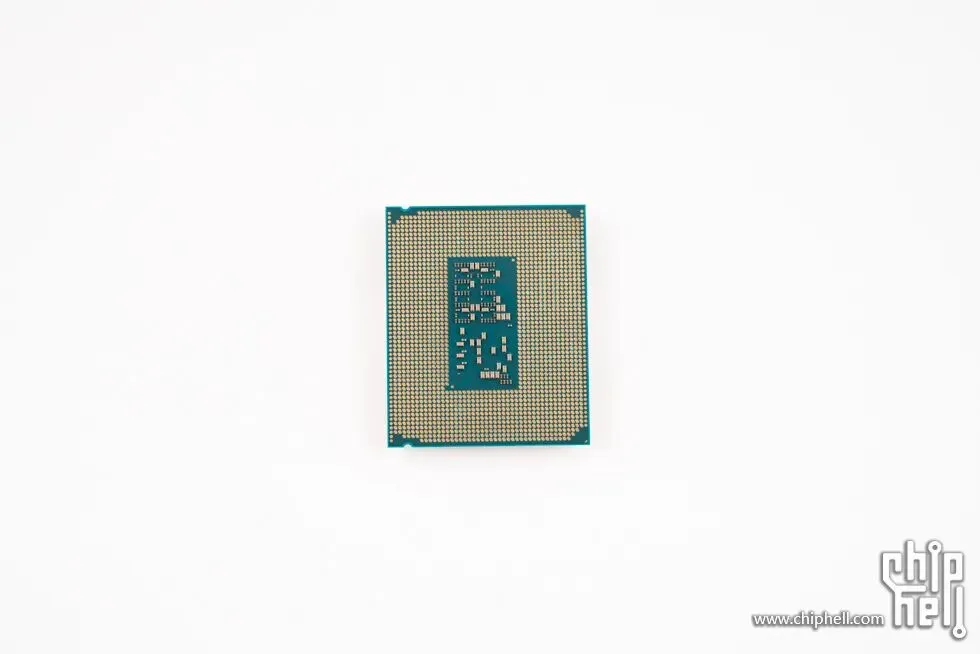

CPU底面，适配LGA 1851接口的触点。

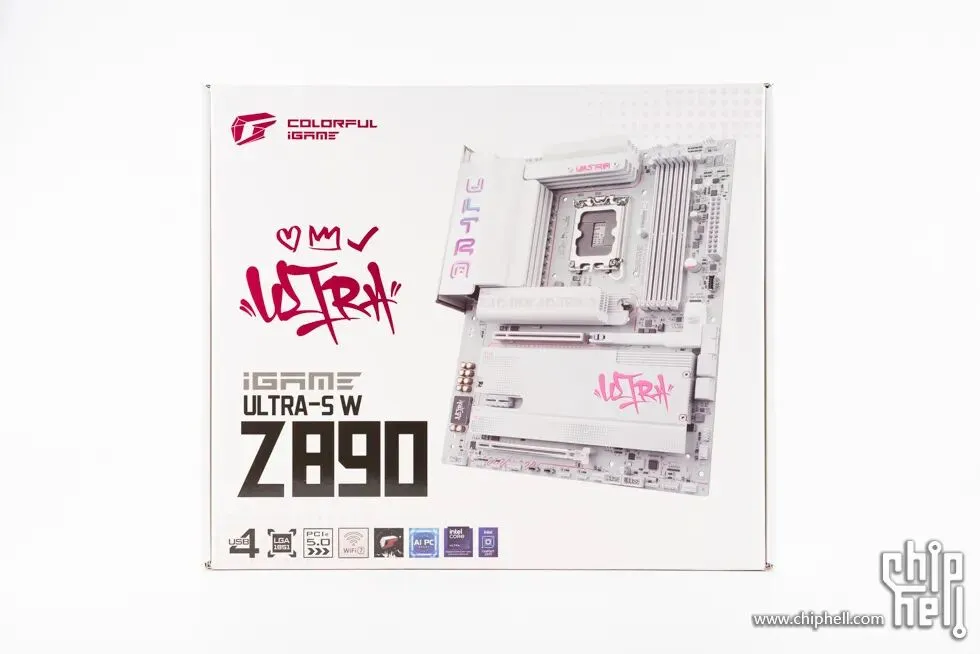

七彩虹 iGame Z890 ULTRA-S W V20，包装为白色，左上角有七彩虹iGAME logo，左边中间是Ultra字样，左下角是产品型号，右侧是主板正面彩图。

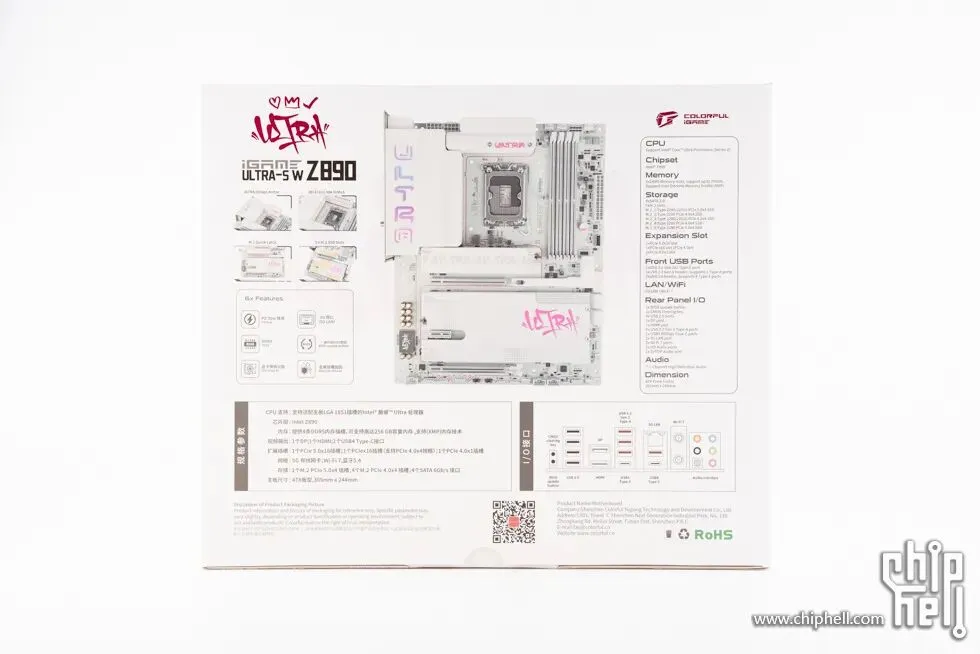

包装背面，中间是主板正面彩图，左侧为主板特色说明，右侧为硬件规格，下方为规格参数及I/O接口说明。

嘻哈样式的Ultra字样。

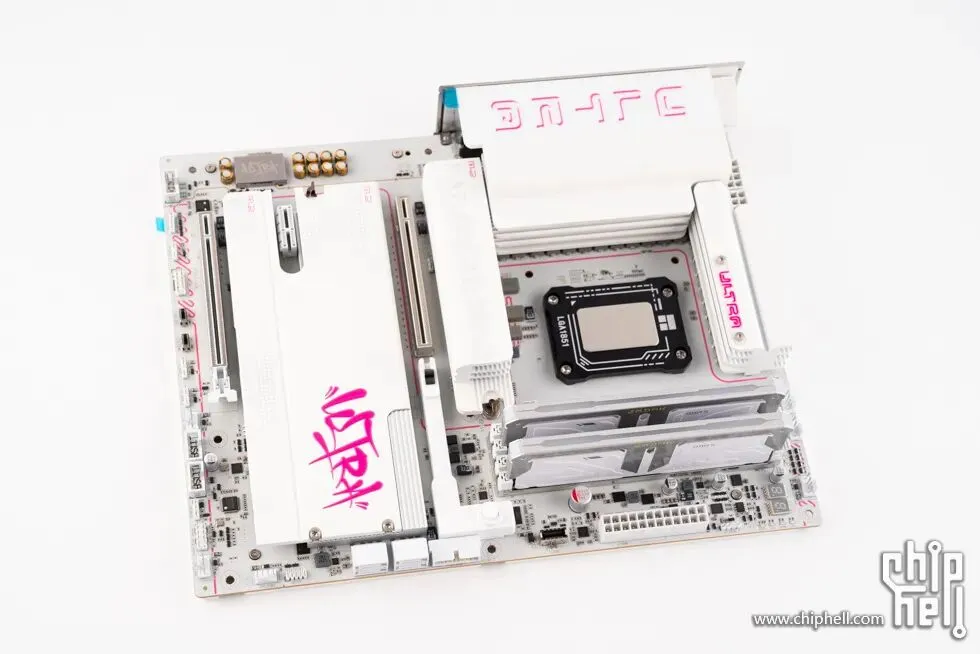

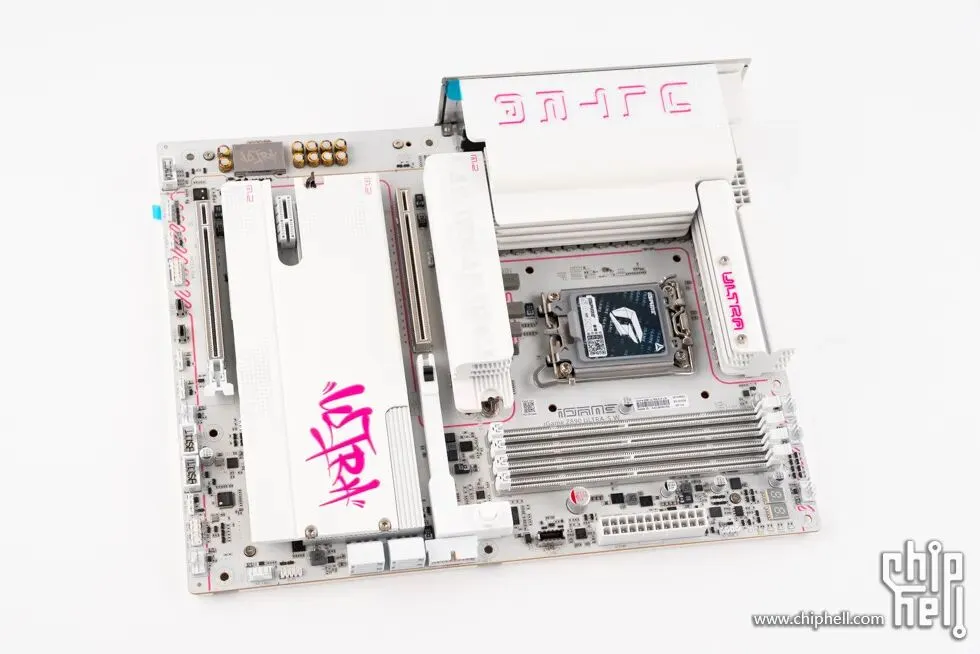

主板正面，采用纯白设计，融入Hip-Hop艺术元素，覆盖了嘻哈律动风格的纯白合金散热装甲，并用粉红色的装饰元素点缀，颜值在线。

主板背面，带有一体式保护背板，保护元件，增强散热。

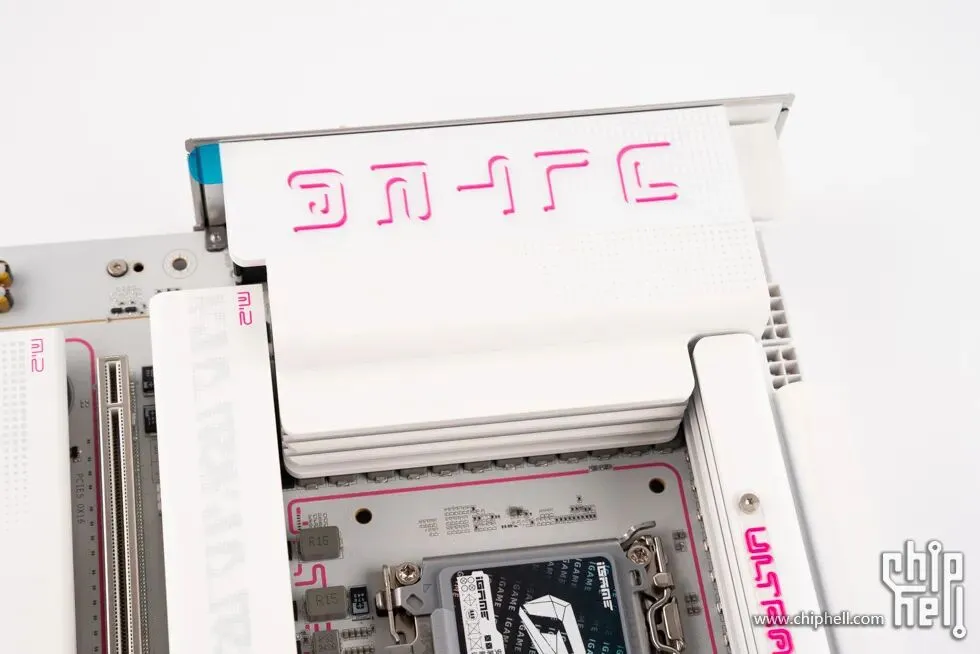

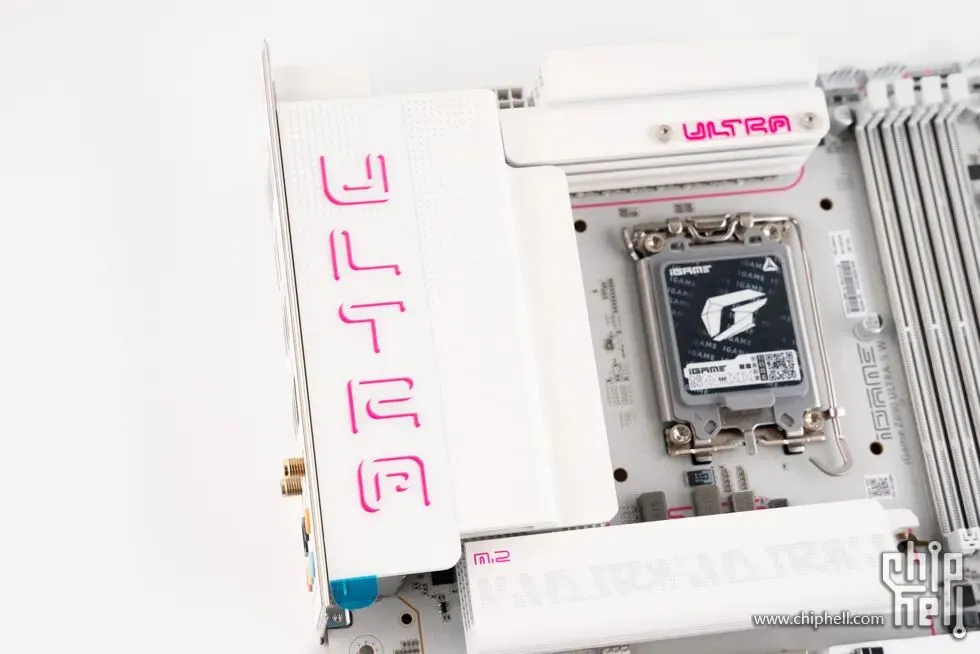

嘻哈律动散热装甲，上方的Ultra 字样带有灯效，内置6mm镀镍热管，提高热传到效率。

散热装甲侧面有开槽，增大散热面积。

表面采用白色喷涂。

Ultra 字样，带有嘻哈律动 幻彩ARGB。

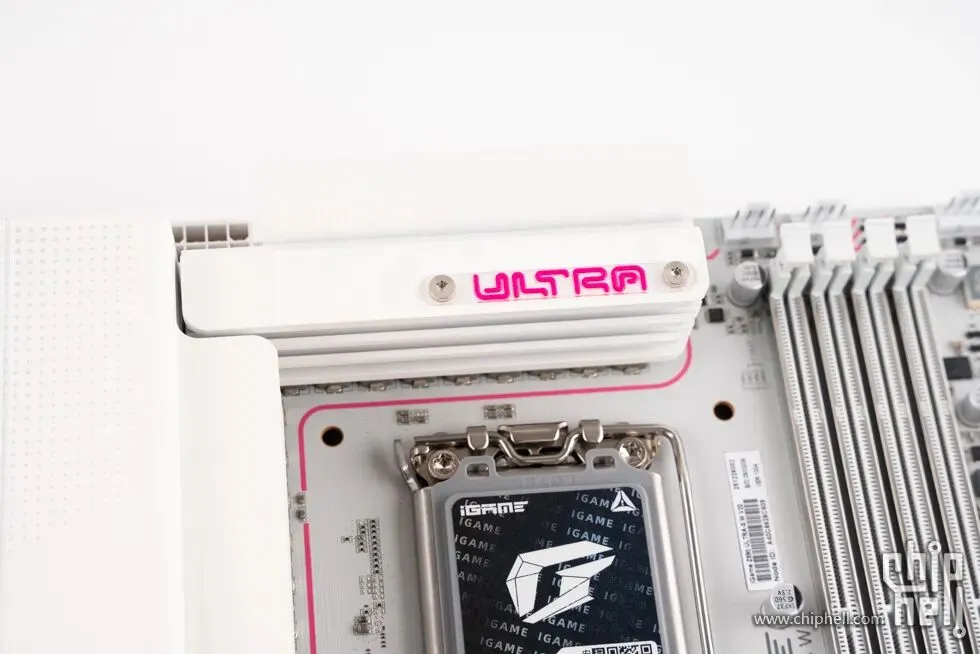

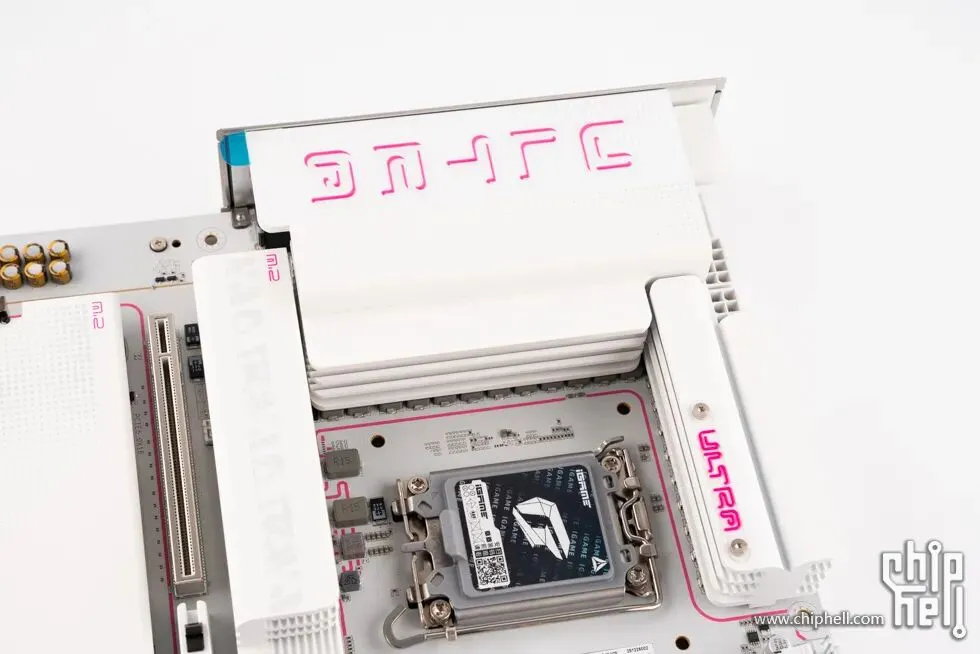

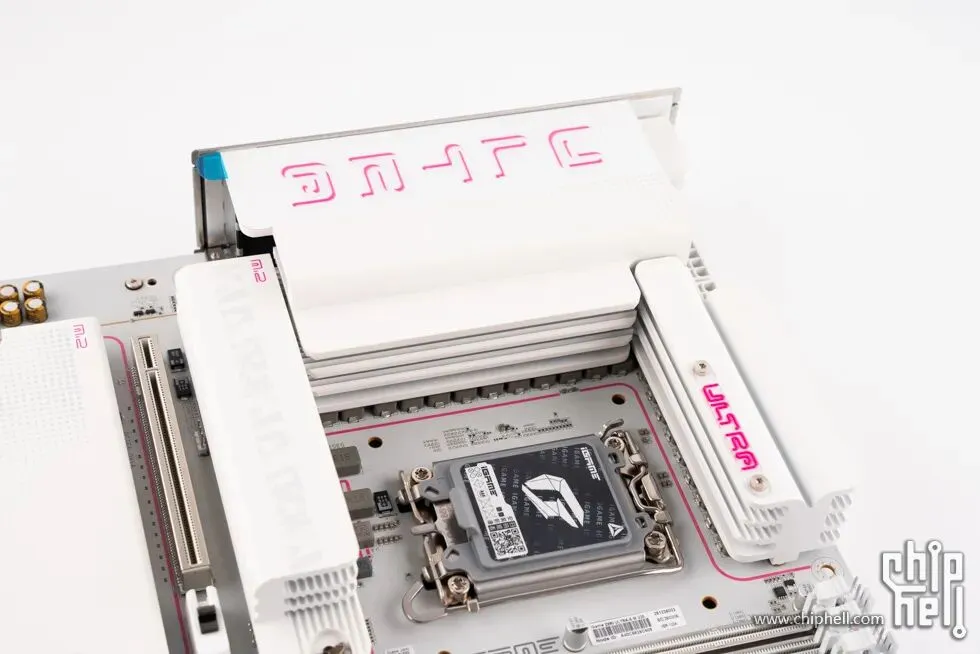

主板上方的供电散热装甲，带有Ulta 装饰字样。

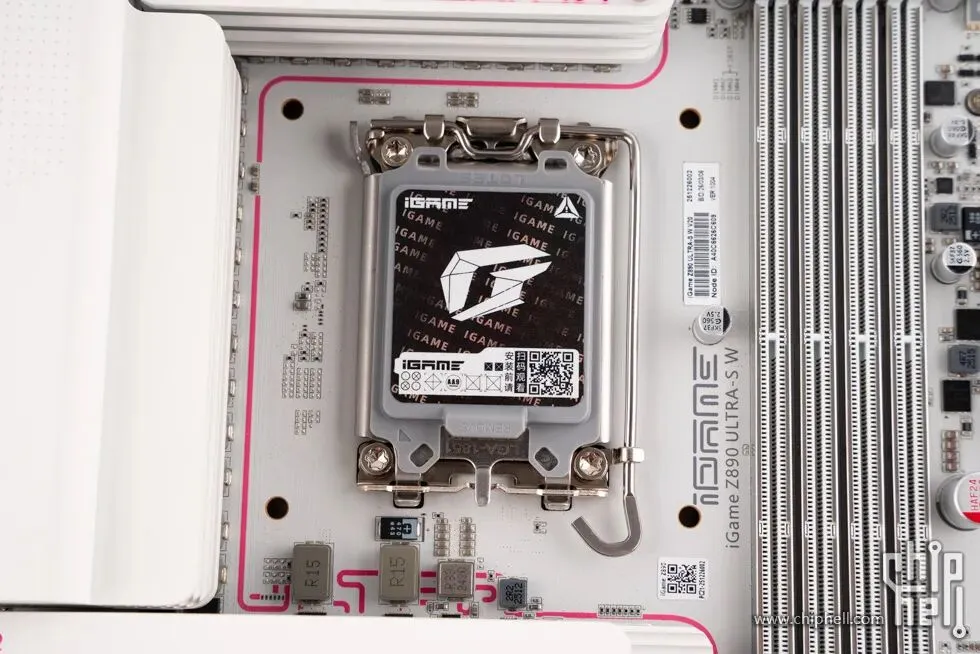

带有iGame logo 的CPU接口保护罩。

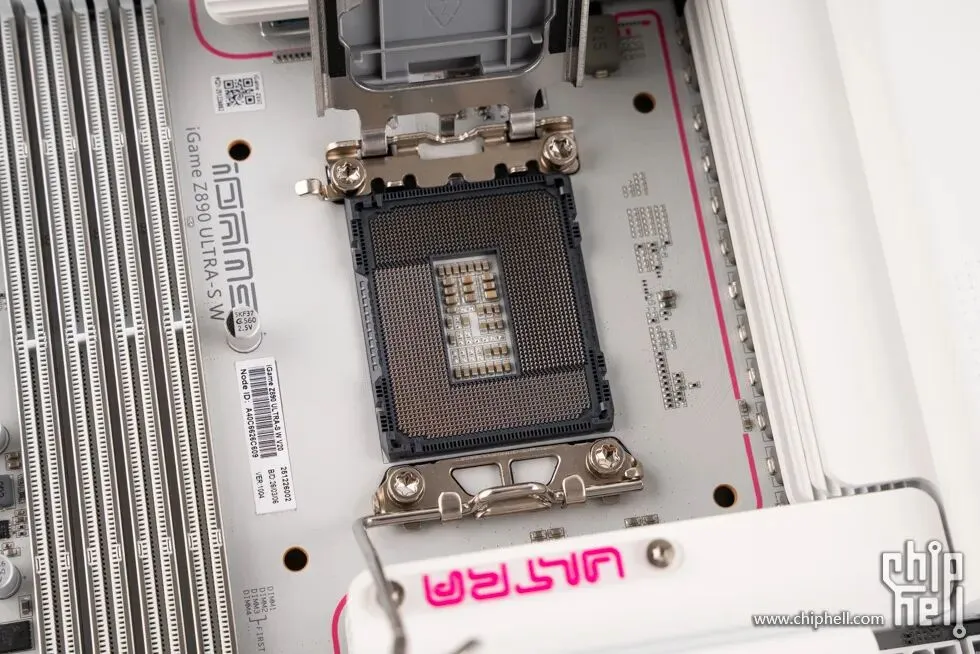

LGA 1851 CPU 插座。

供电部分，采用20+1+1+1相供电，20相核心供电，1相核显供电，1相SA供电，1相VNNAON供电，采用90A高规格DrMOS，片式聚合物电容，主板为8层低损耗PCB，无惧Core Ultra 9 285K 全核超频。

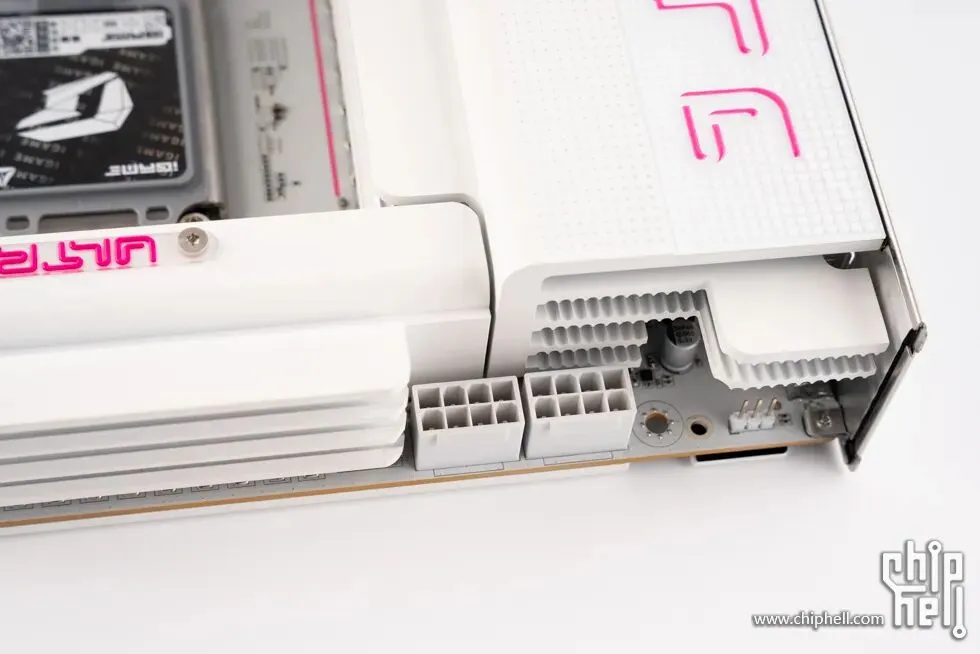

8pin+8pin CPU供电接口。

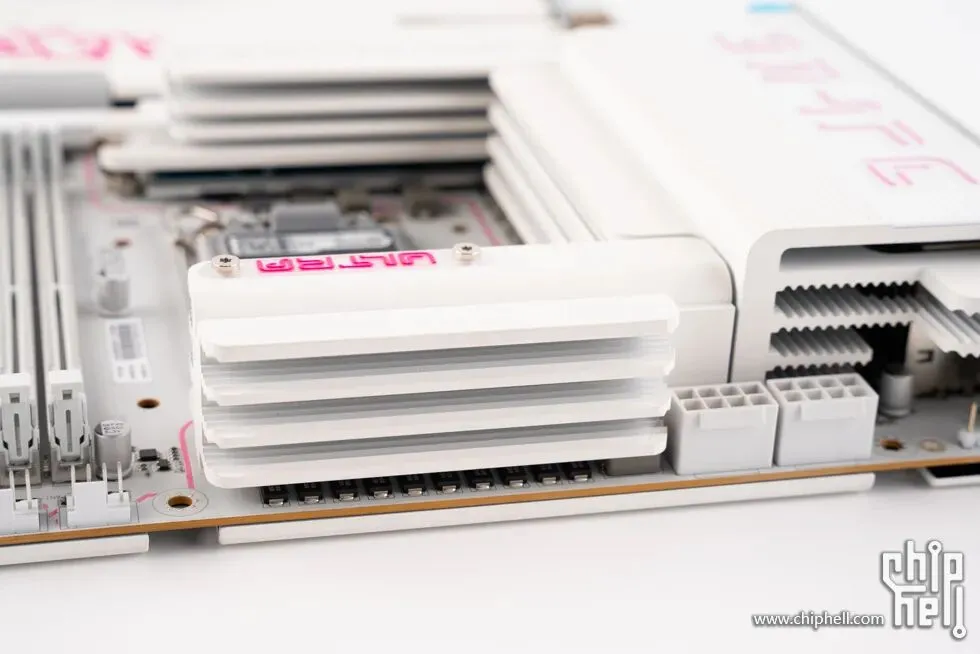

散热片的格栅设计，增大散热面积。

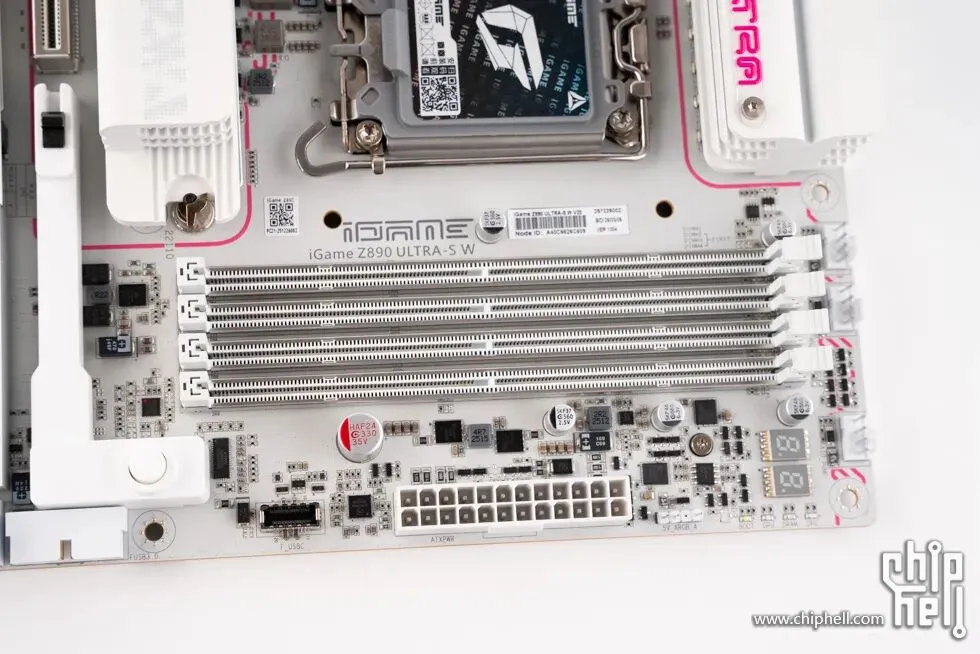

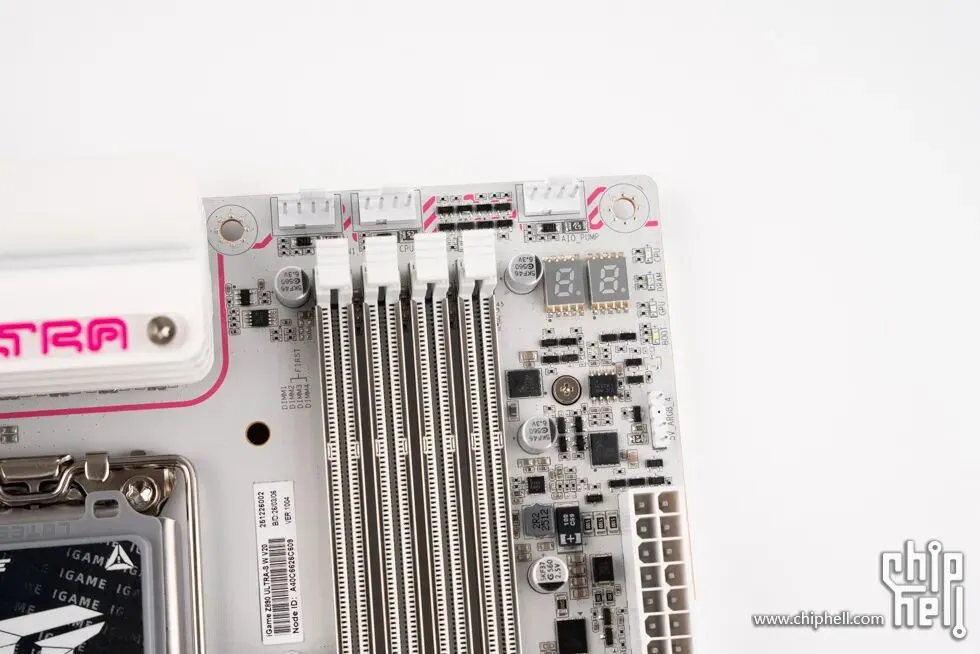

4条合金加固超频优化DDR5插槽，通过加厚镀金触点与线路优化，支持XMP一键超频技术，支持9600+MHz（OC）内存频率，最大支持256GB容量内存。

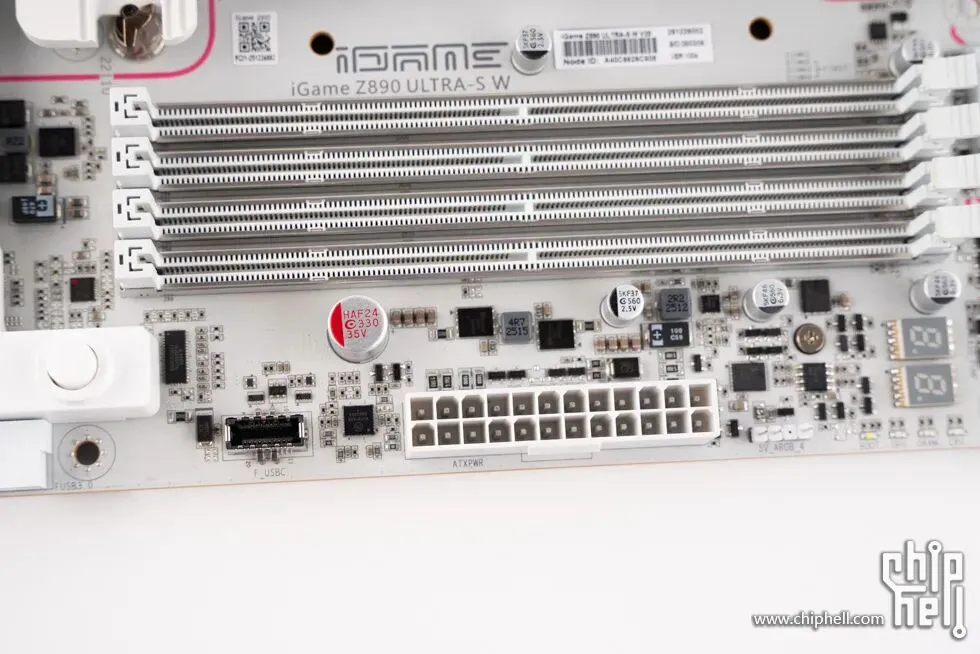

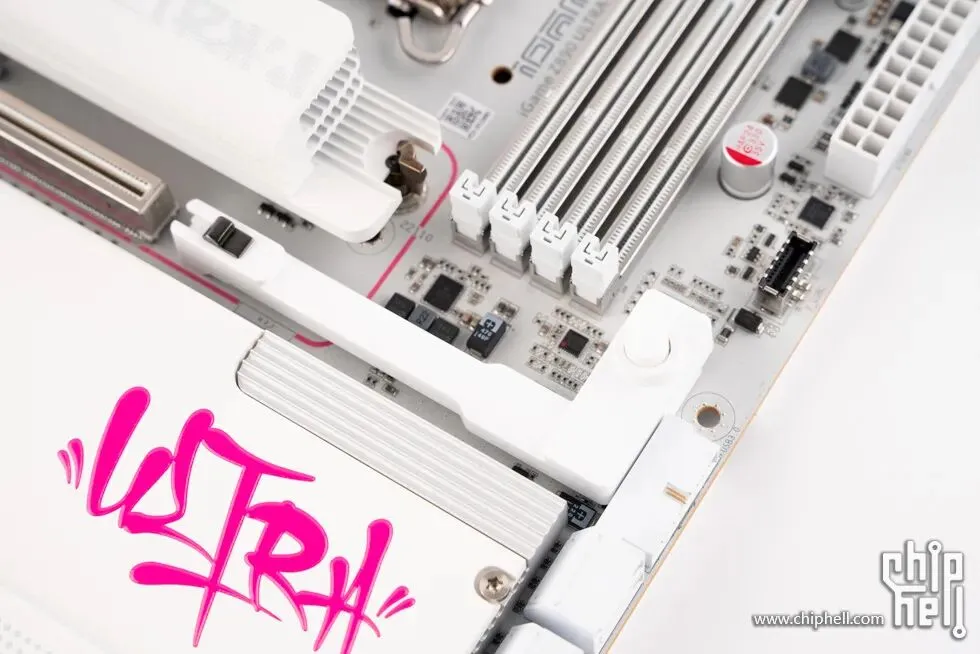

主板前置USB 3.2 Gen 2x2 Type-C插槽，右侧是主板24pin供电接口。

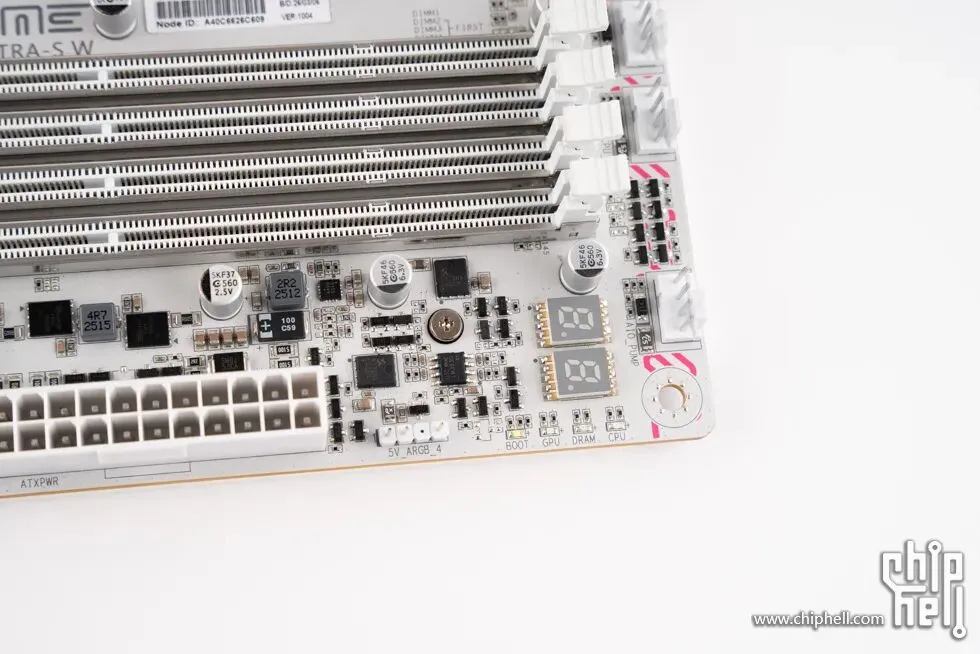

主板右上角DEBUG数显屏和4个侦错指示灯，能快速找出主板故障位置。

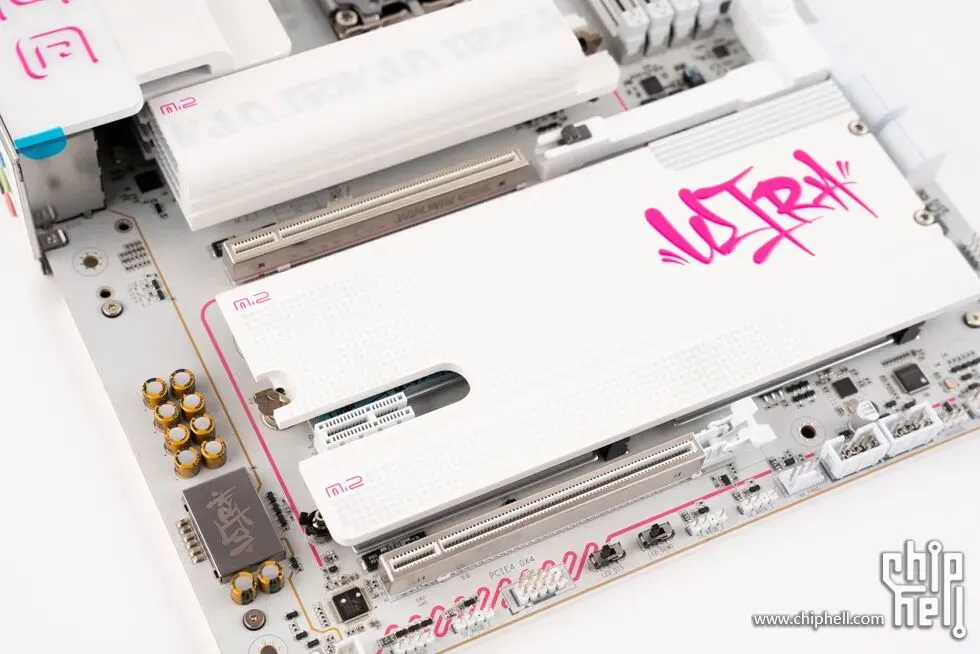

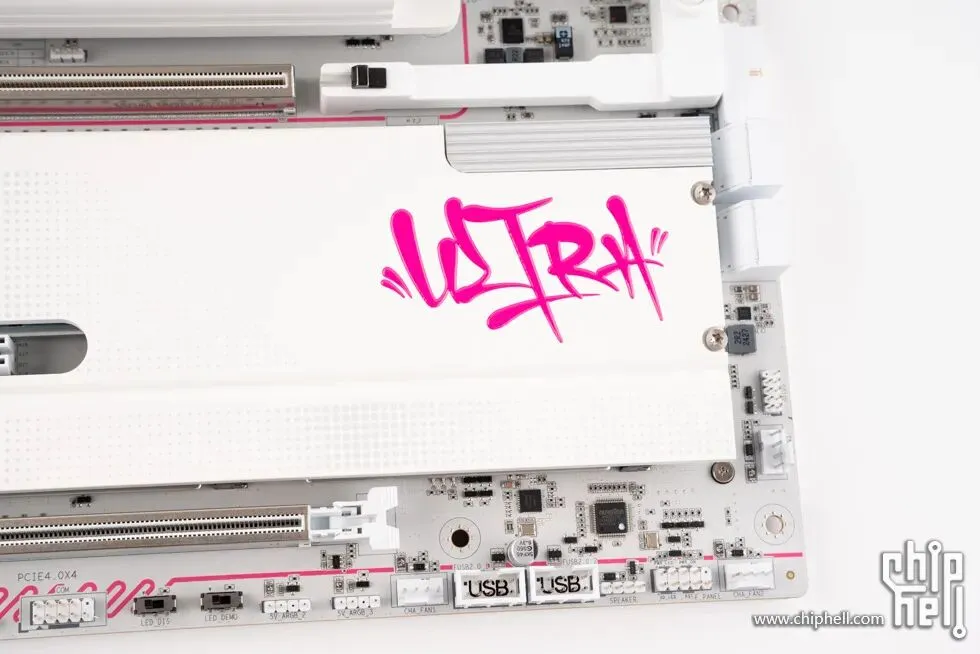

主板下方部分，覆盖了一整片散热装甲。

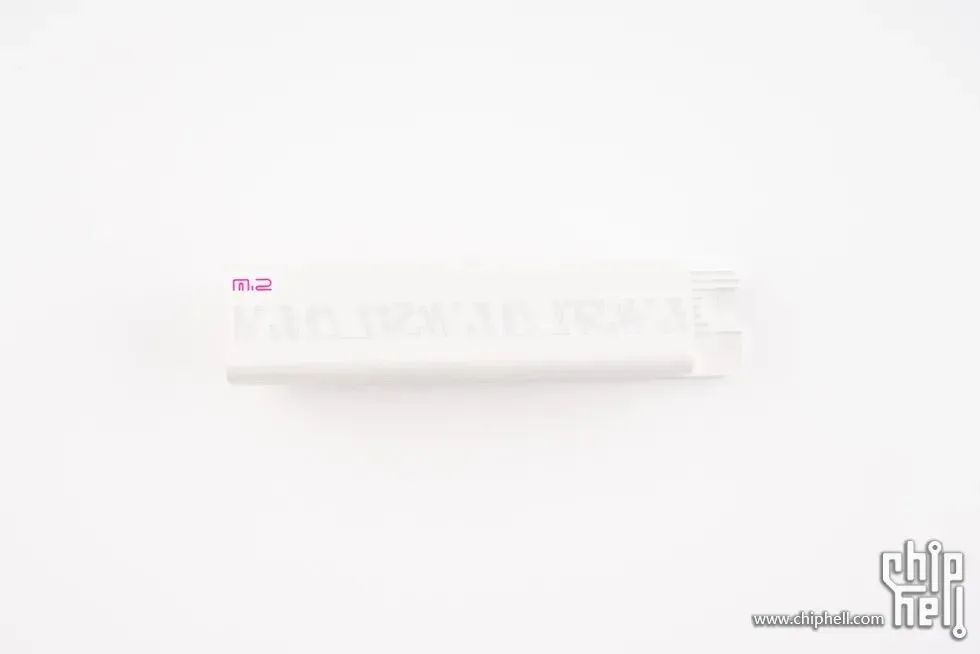

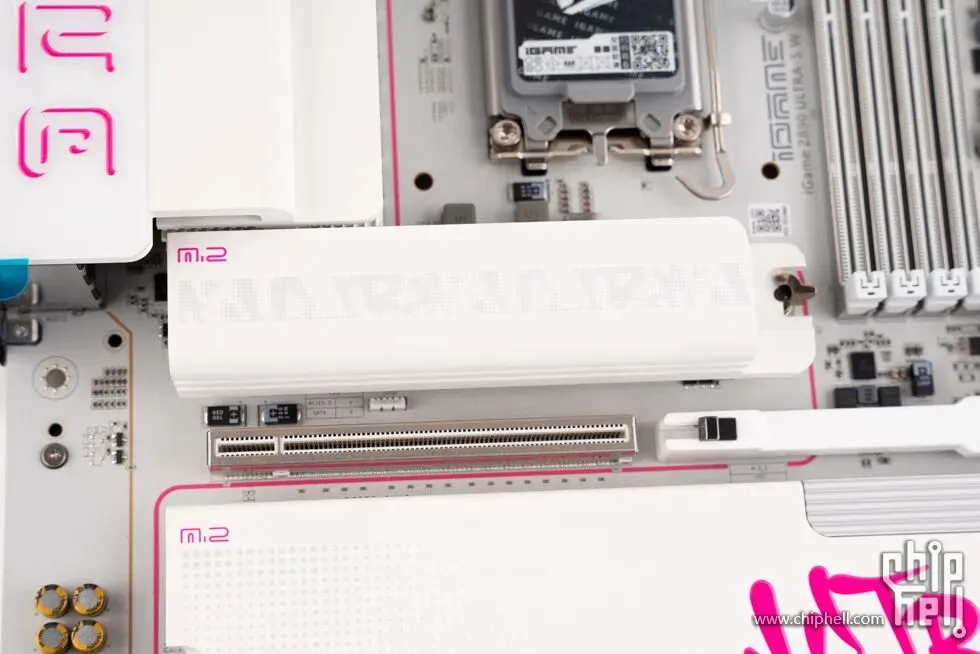

第一条M.2 SSD插槽的散热装甲。

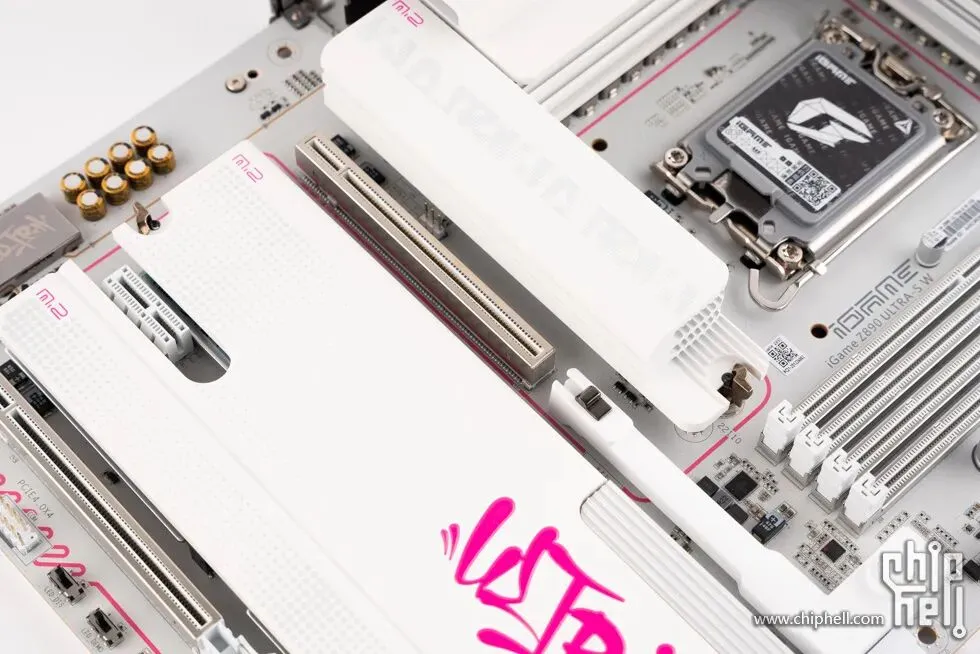

主板带有1条PCIe 5.0 x16合金强化插槽和1条PCIe 4.0 x4合金强化插槽。

第二代显卡快拆。

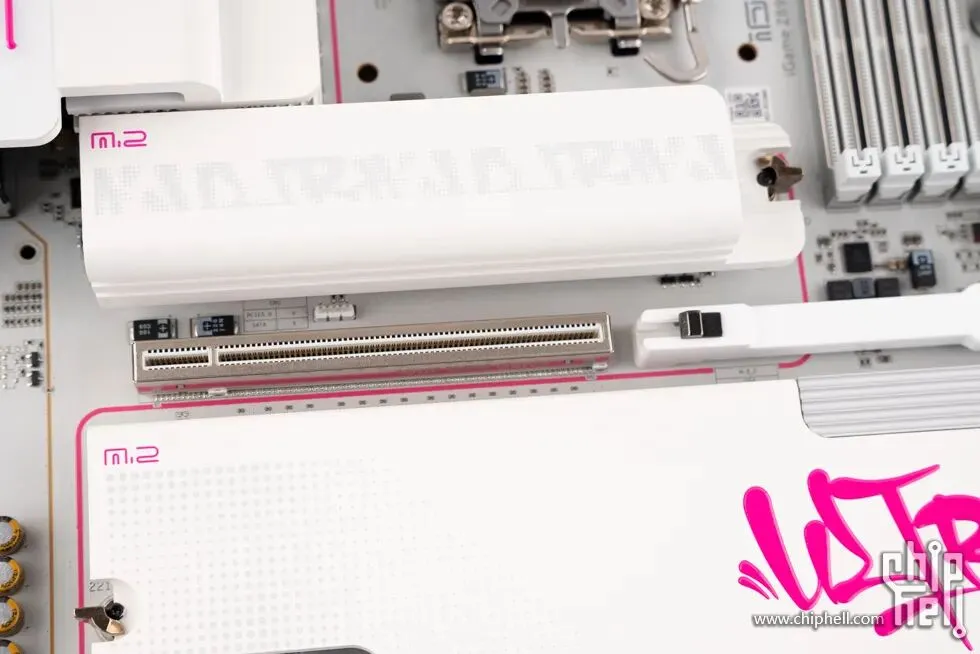

PCIe 5.0 x16合金强化插槽。

嘻哈律动 Ultra 字样。

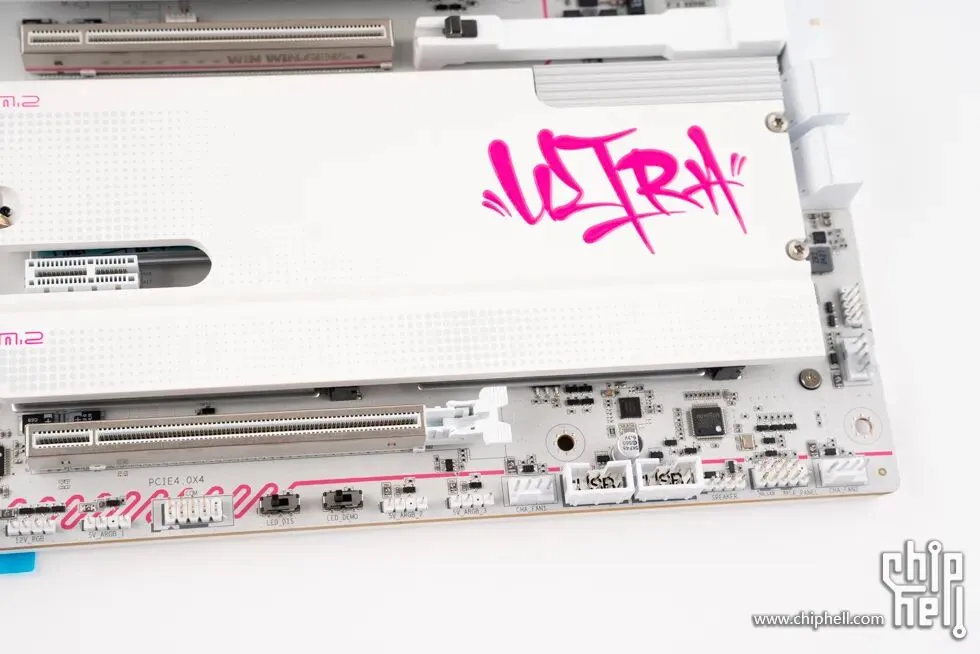

主板下方的条件区域，采用纯白接口料件，实现白色美学。

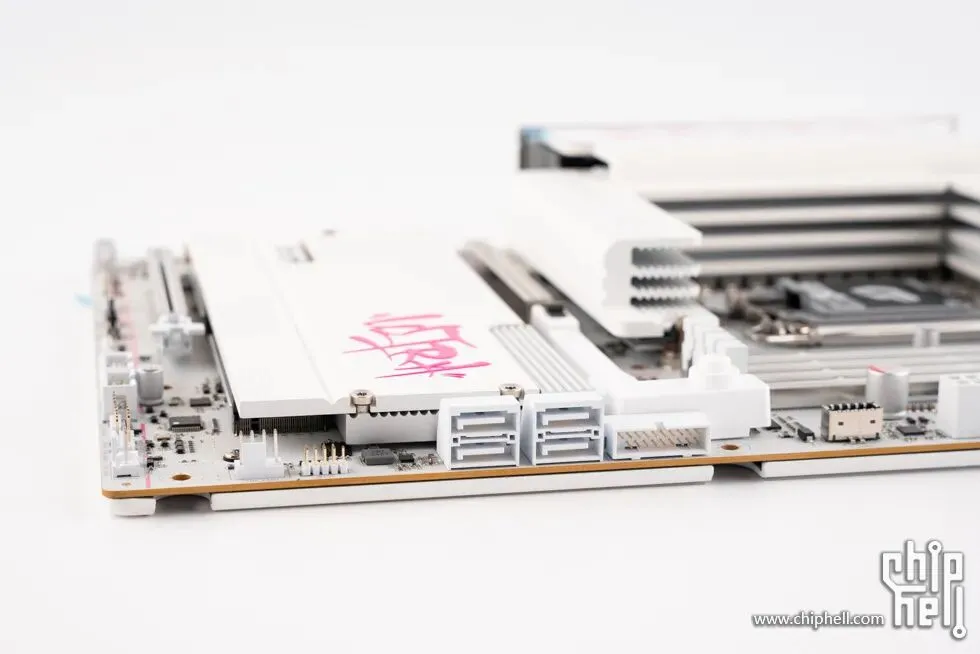

4个SATA 6Gbps接口。

音频部分，采用Realtek ALC1220 高保真解码芯片，支持7.1声道。

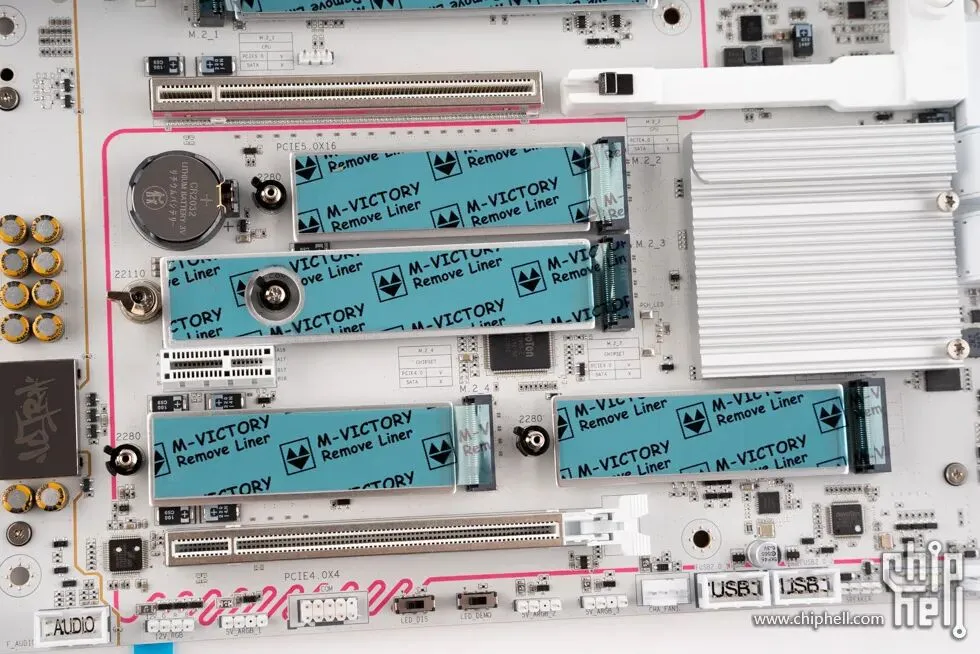

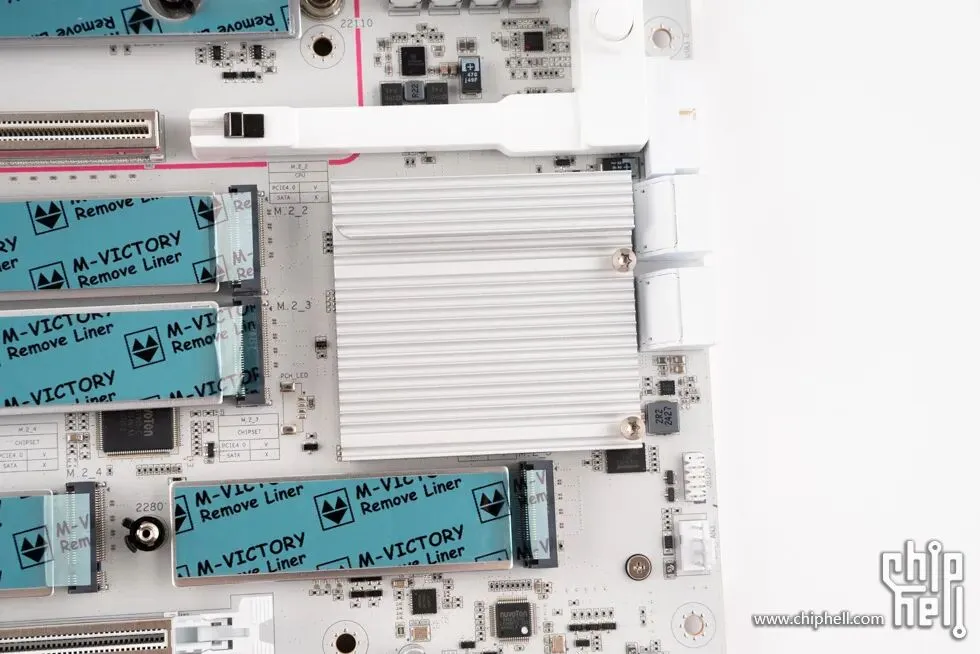

移除全覆盖嘻哈律动散热装甲，可以看到主板上5个M.2固态安装位，上方1个支持PCIe 5.0 x4，下方4个支持PCIe 4.0 x4。

芯片组散热片，表面有格栅设计，增大散热面积。

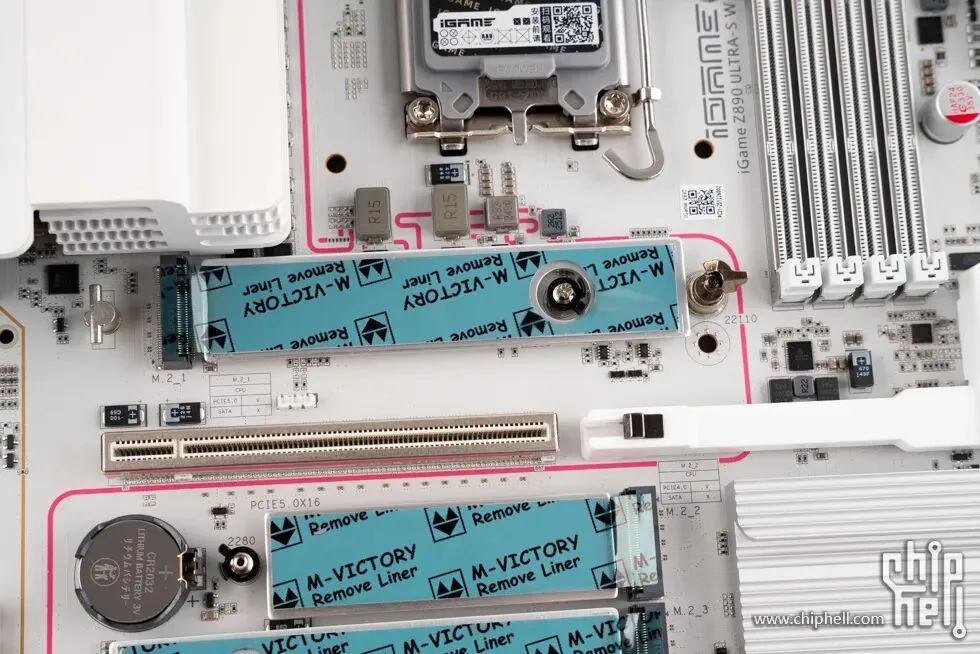

上方1个M.2 SSD插槽，支持PCIe 5.0 x4。

下方4个M.2 SSD插槽，支持PCIe 4.0 x4。

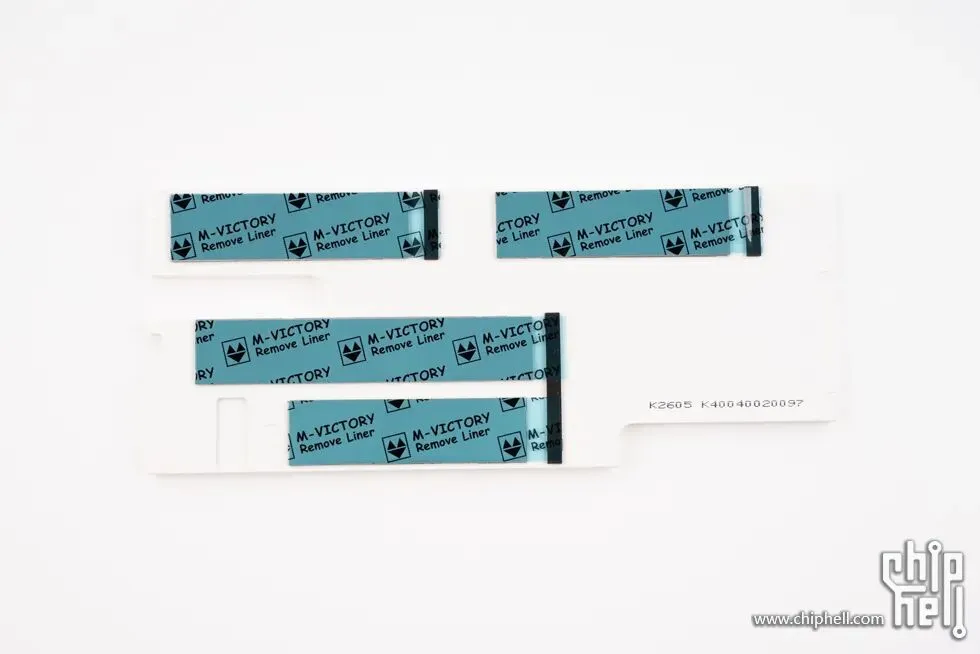

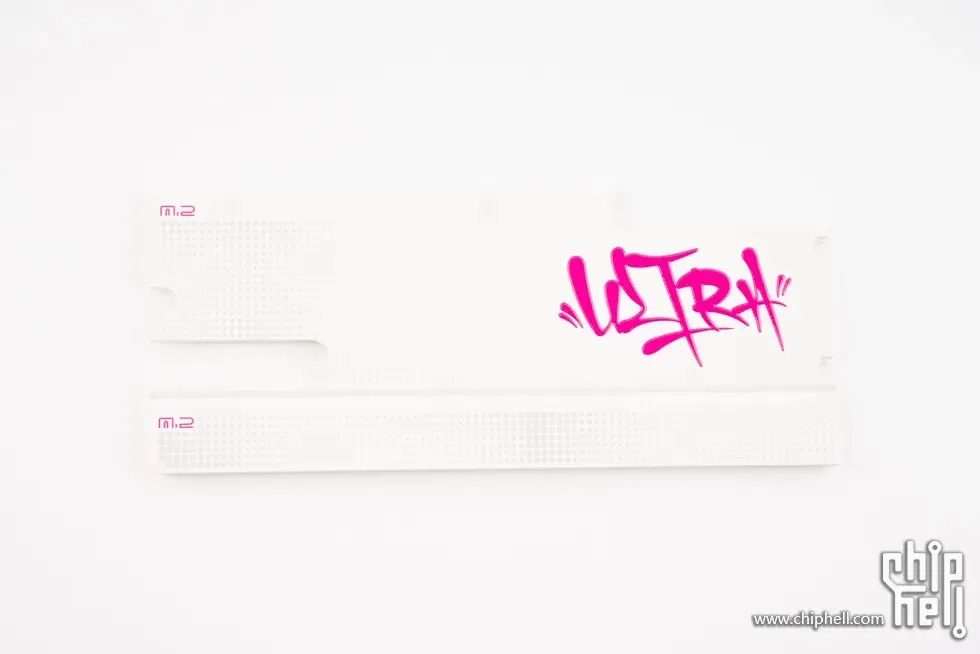

嘻哈律动散热装甲，背面贴有导热垫。

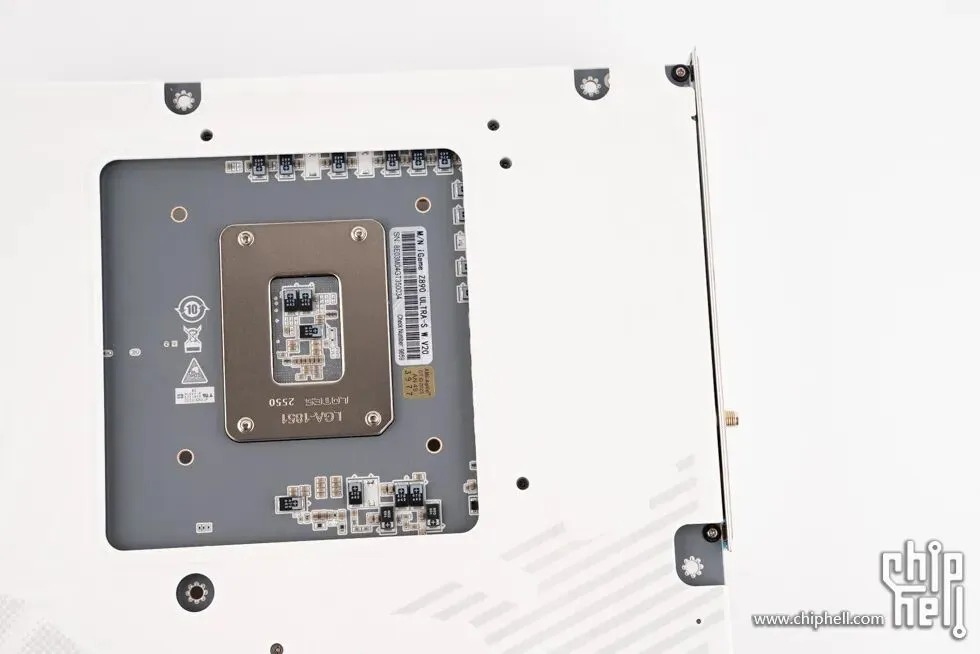

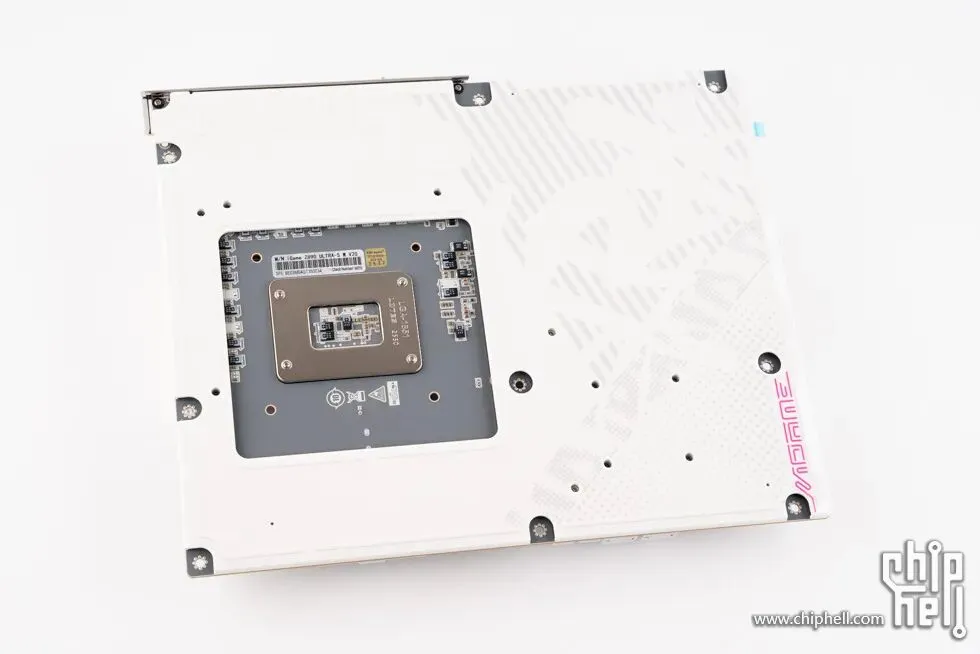

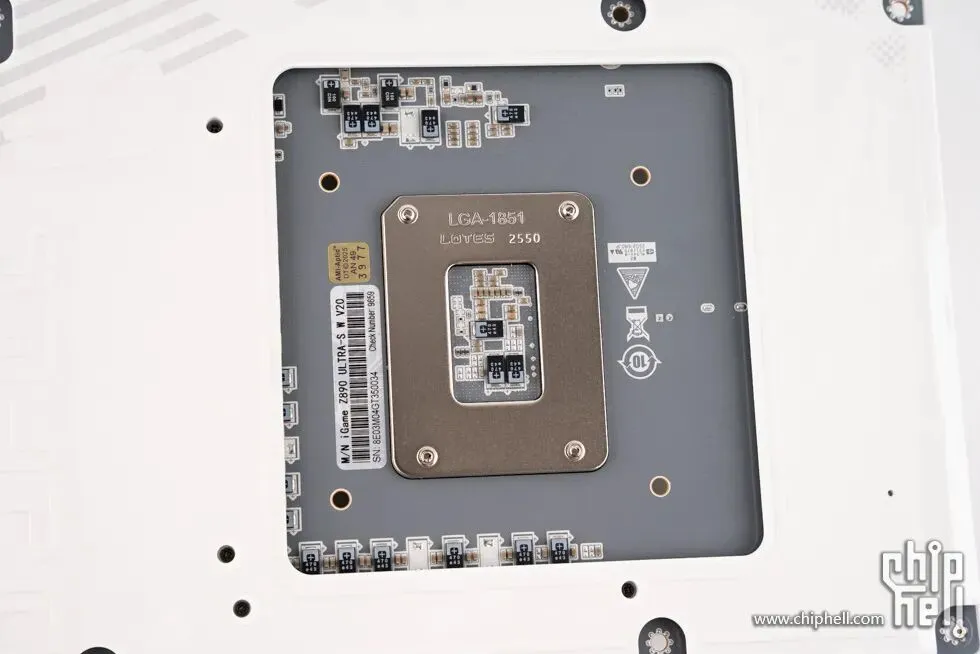

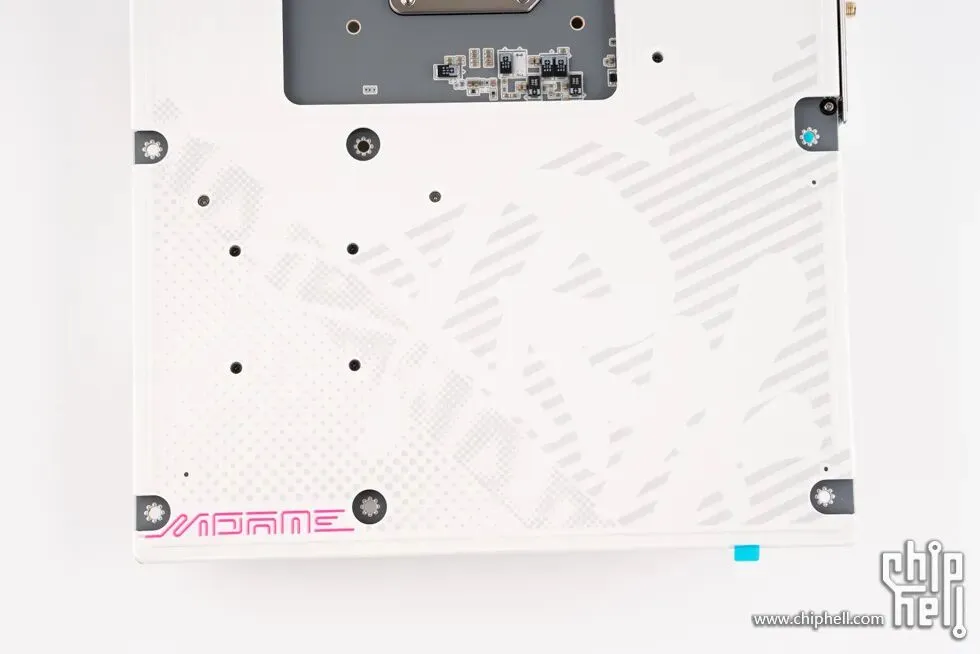

主板背面，CPU插槽背板。

一体式保护背板细节。

Ultra 字样。

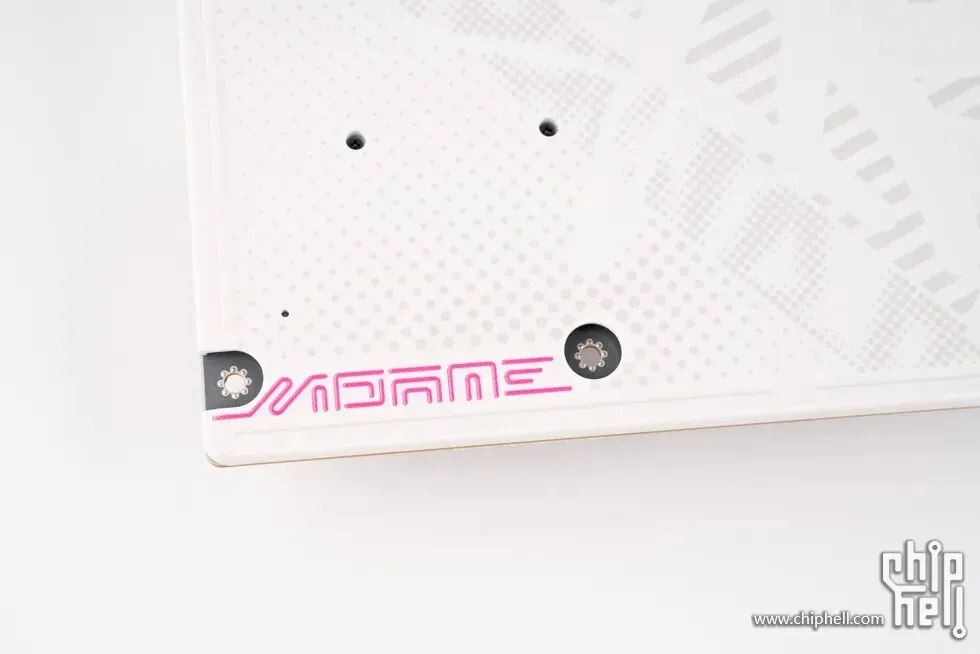

iGAME 字样。

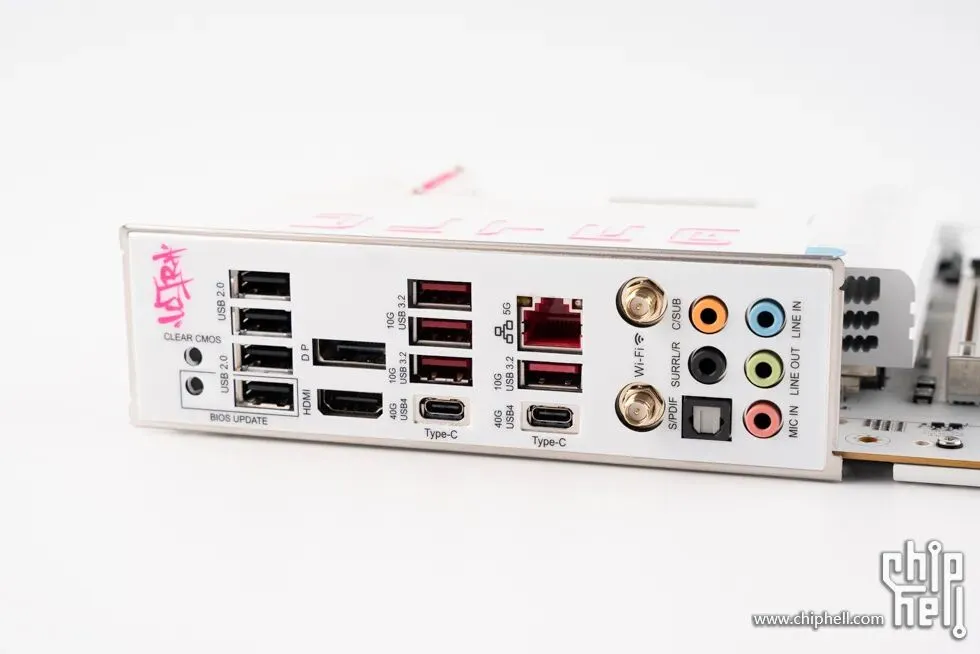

主板后方I/O接口，包括1个清除CMOS按键、1个BIOS更新按键，4个USB 2.0接口，1个DP 1.4接口（最高支持8K 60Hz的分辨率），1个HDMI 2.0接口（最高支持4K 60Hz的分辨率），4个USB 3.2 Gen 2 10Gbps Type-A接口，2个USB4 40Gbps Type-C接口（支持视频输出，最高支持 4K 60Hz 的分辨率），1个5G网络接口，2个Wi-Fi 7天线接口，5个音频接口（音频输入/音频输出/麦克风），1个光纤音频输出接口。

附件部分，主板说明书、快速使用手册、贴纸。

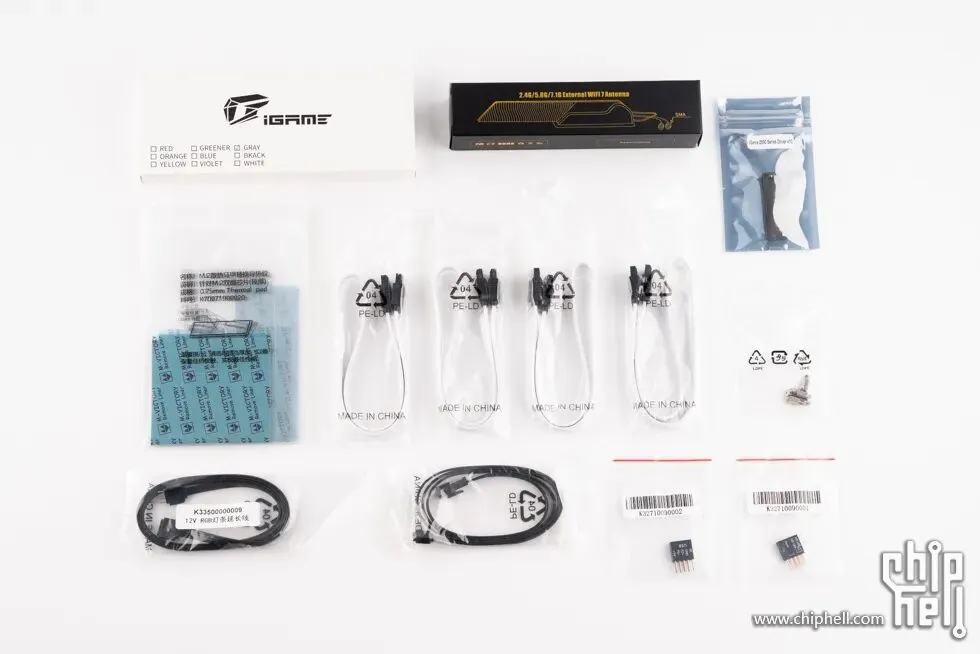

螺丝刀工具盒、Wi-Fi7高增益天线、驱动程序U盘、导热垫、4条SATA 6Gb/s 数据线、配套接口数量的M.2螺丝包、RGB延长线、机箱面板接线集线接头。

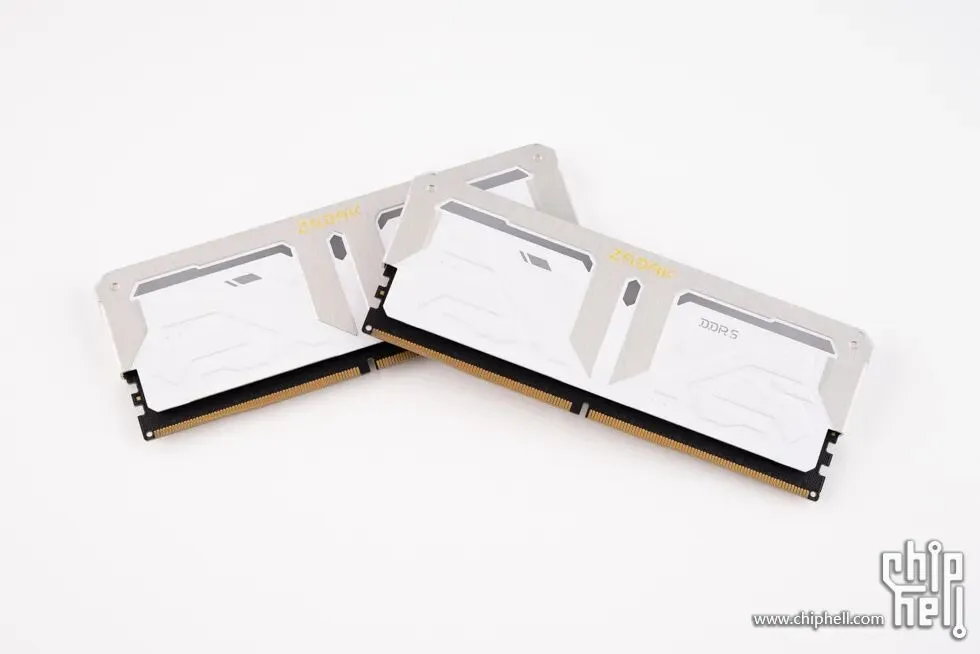

ZADAK SPARK RGB DDR5 6800 16GB × 2。

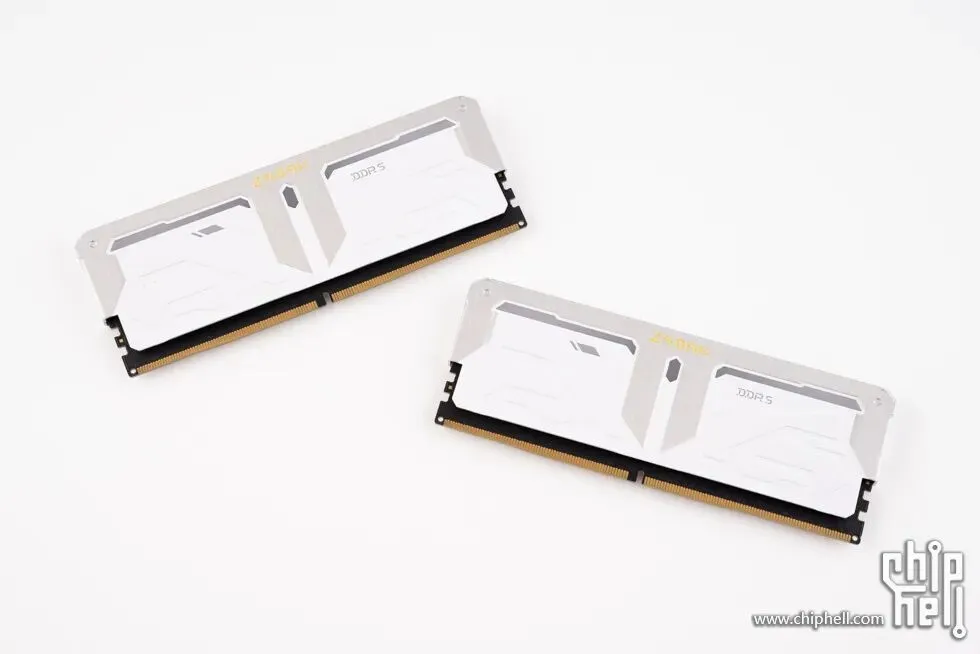

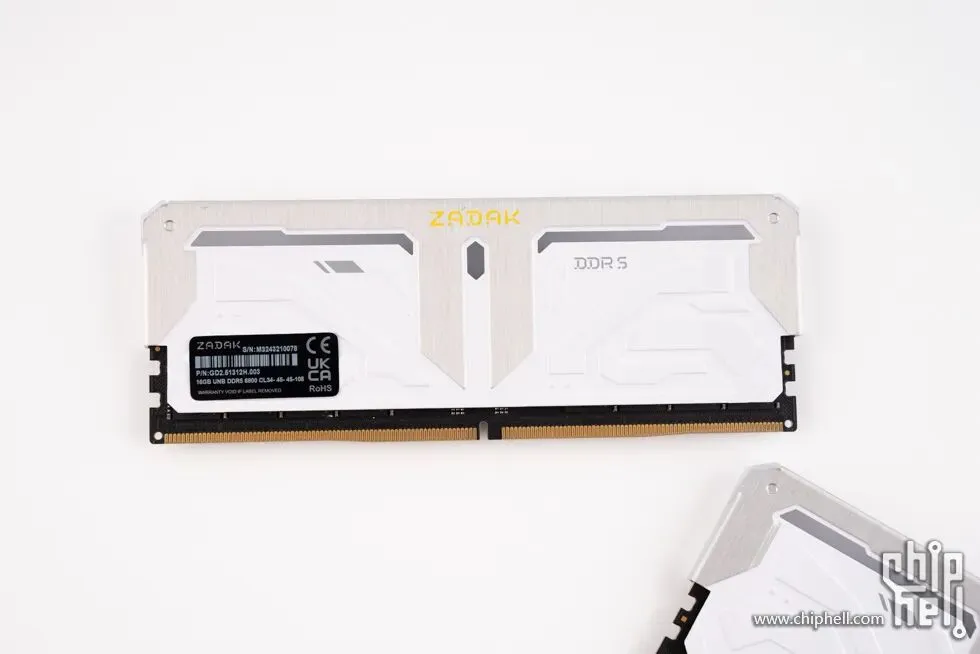

内存本体，采用银白色设计，上方采用了铝合金罩包裹，下方为白色散热装甲。

白色散热装甲部分有凹凸的科技图案设计。

内存背面贴有铭牌贴纸。

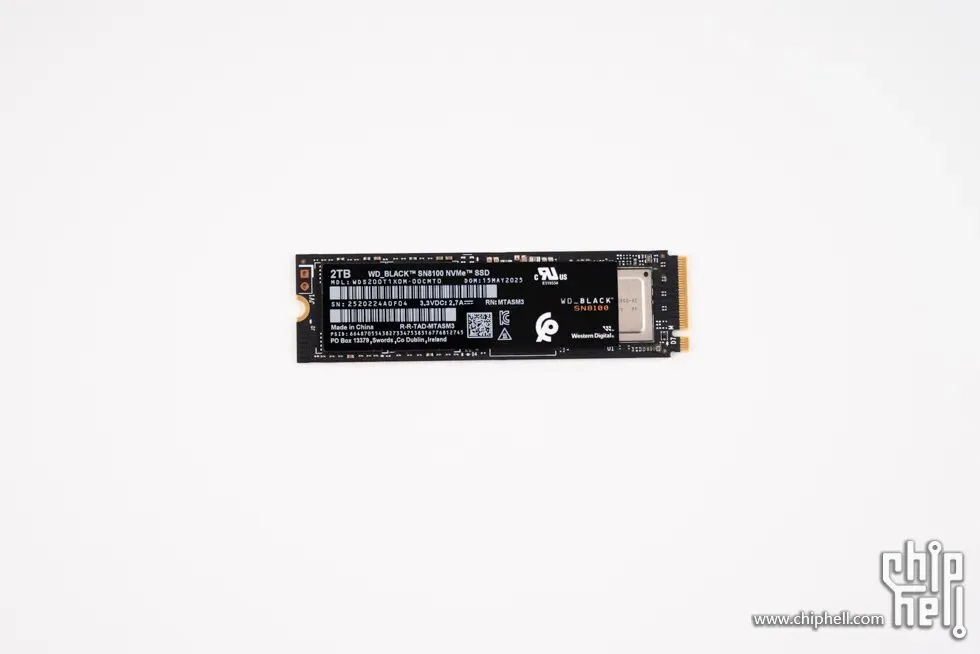

闪迪 WD_BLACK SN8100 2TB。

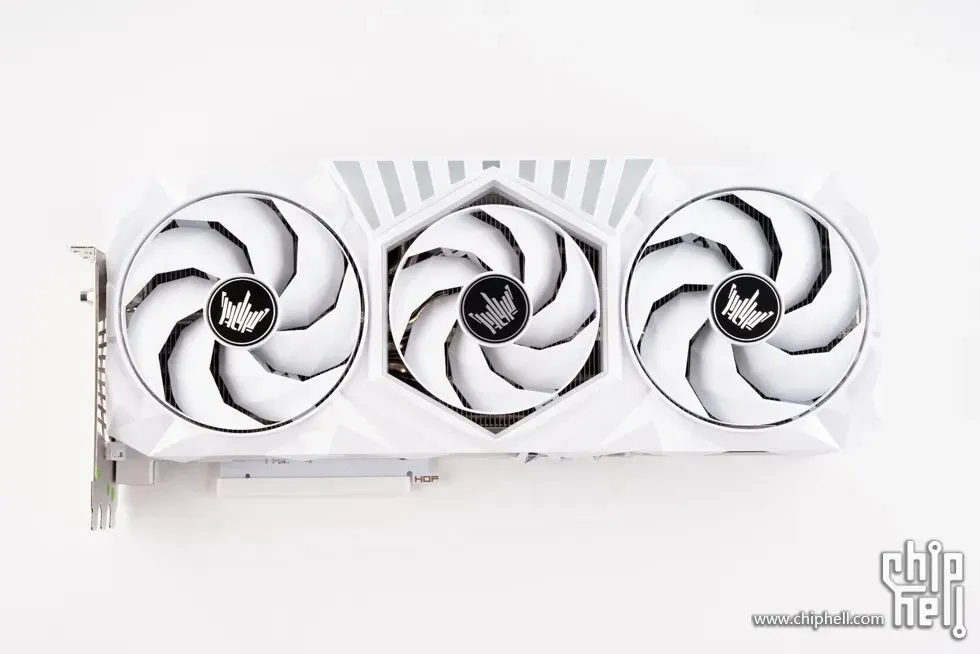

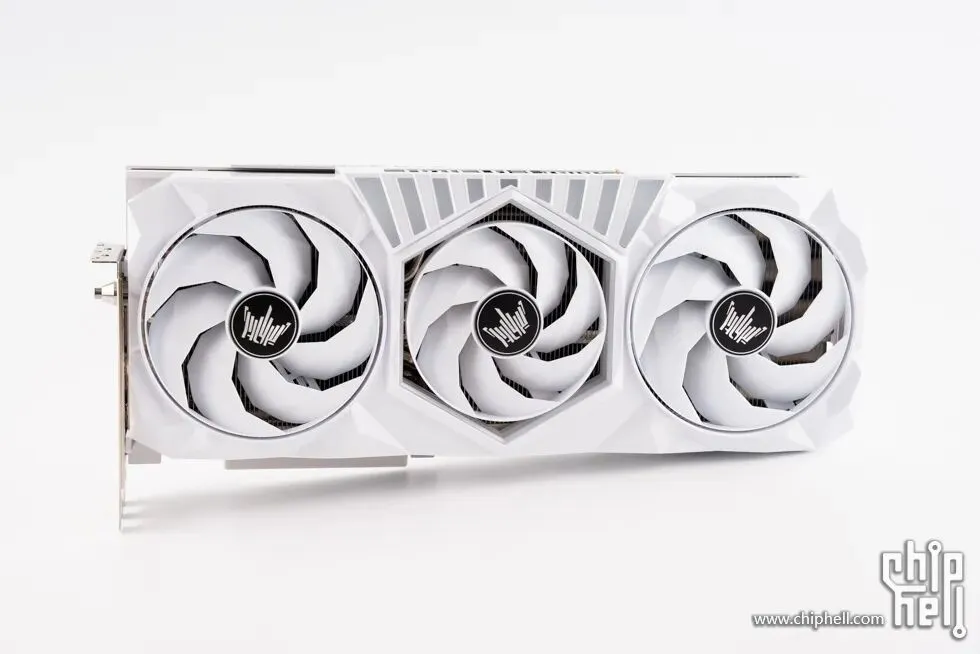

影驰 名人堂 GeForce RTX 5080 HOF OC LAB Deluxe-X，显卡采用圣白棱面外壳，搭配专属静霜扇叶，2把102mm加1把92mm，在中间风扇上方有信仰ARGB灯效，并可以搭配安装皇冠灯件。

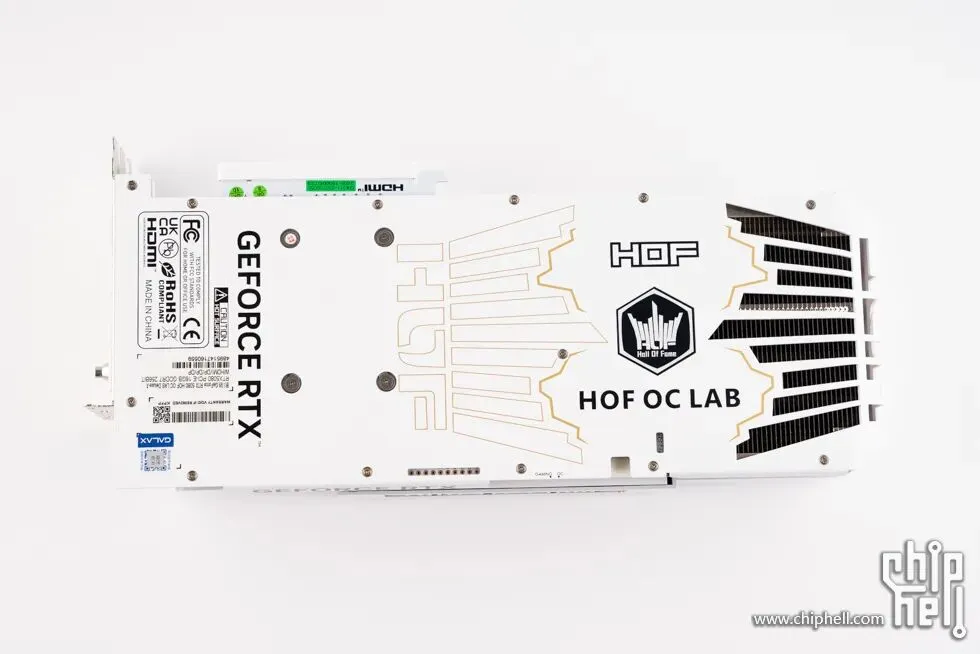

显卡背面，配备了全金属背板，右侧的采用了HOF系列logo形状的贯穿风道开孔，HOF logo图标带有ARGB灯效。

显卡顶部一览。

显卡立起来的效果。

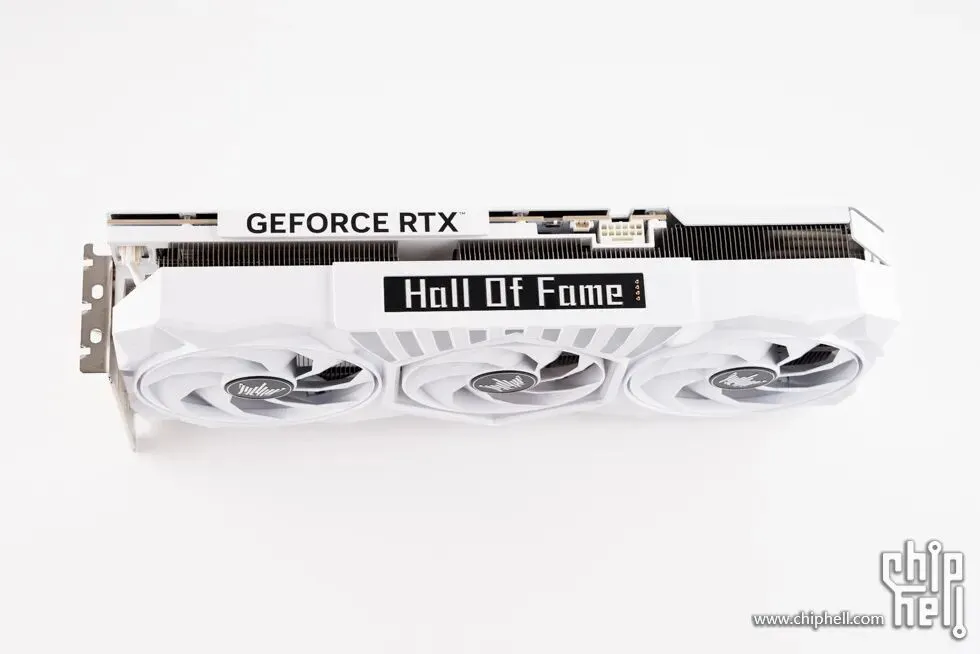

上方有GEFORCE RTX字样，下方的Hall Of Fame字样带有ARGB灯效。

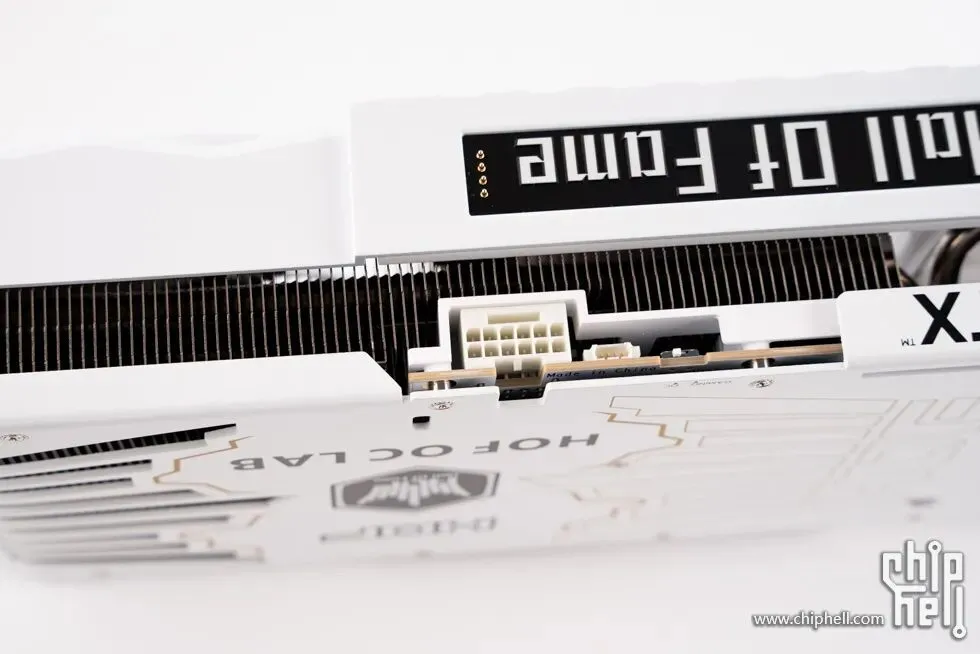

显卡采用ATX 3.1规范的12V-2x6电源接口，反扣设计，方便插拔更轻松。

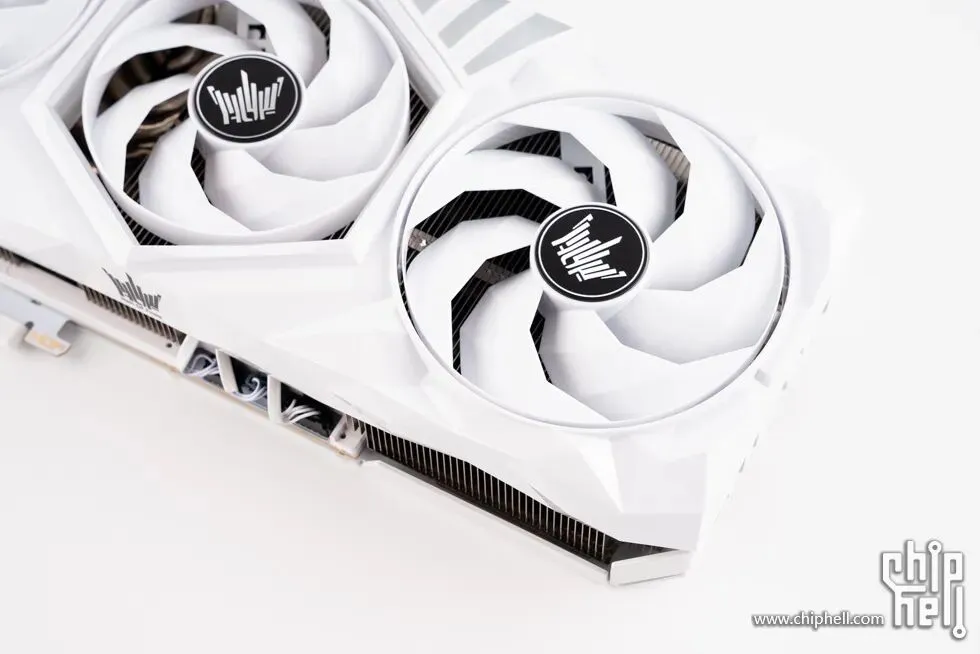

显卡正面细节。

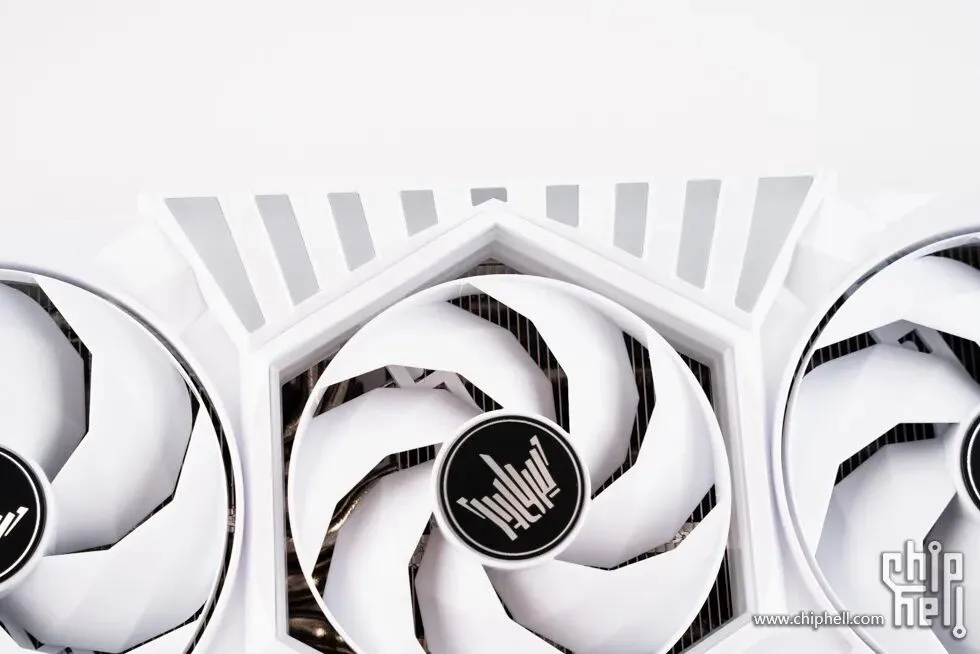

风扇框采用钻石纹路设计。

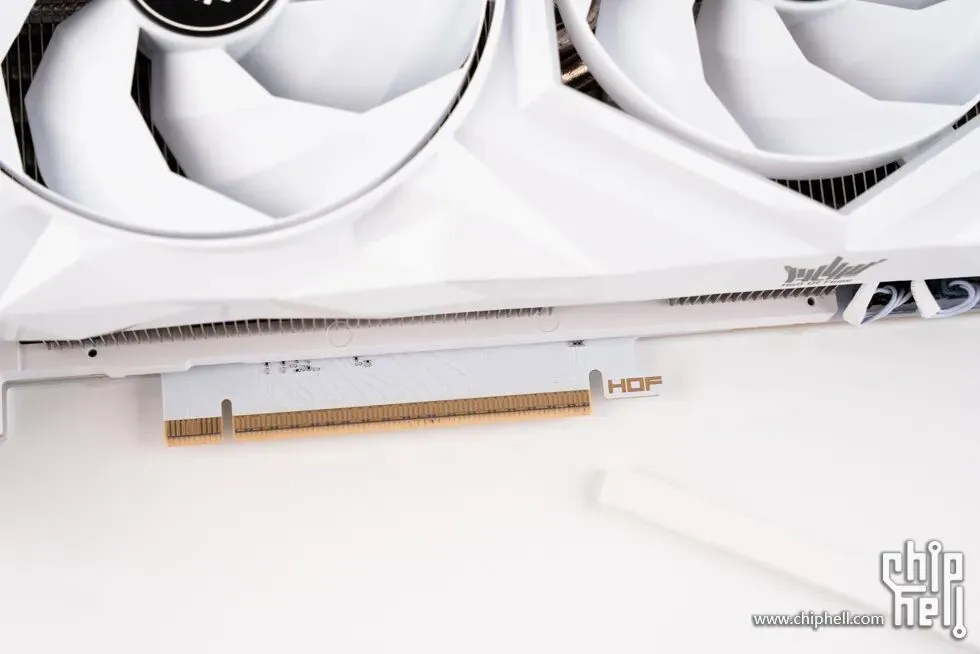

金手指有保护套保护。

均热板设计。

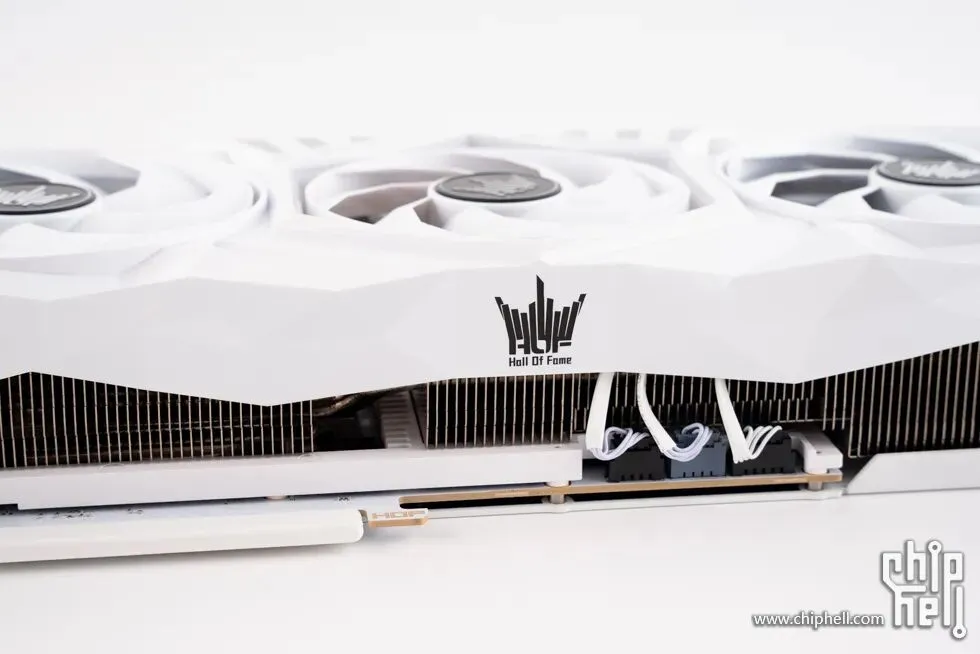

侧面的HOF logo。

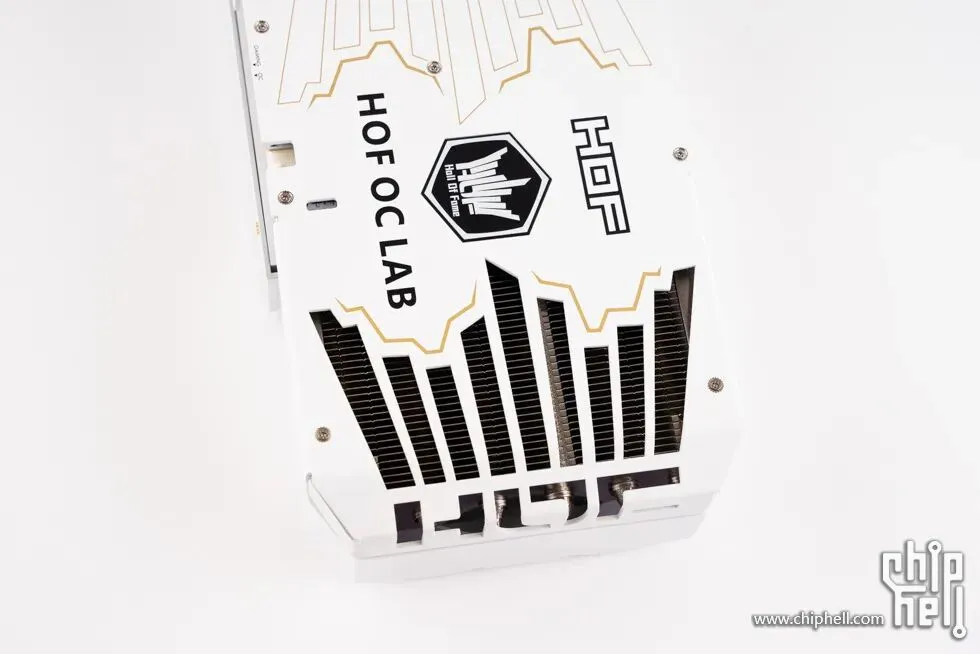

显卡前部的贯穿风道开孔。

GEFORCE RTX 字样。

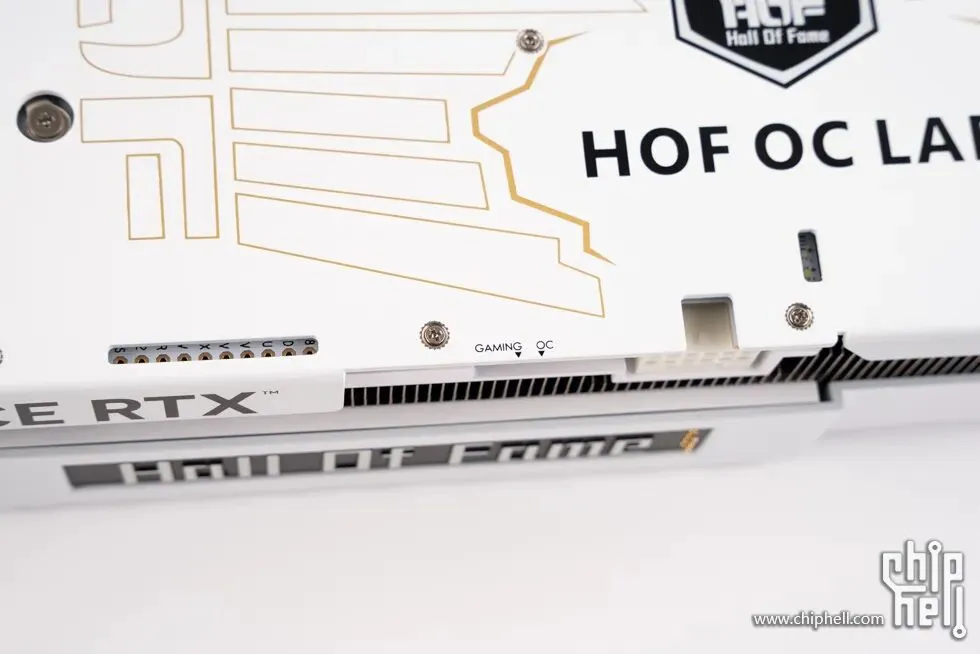

GAMING / OC 模式开关。

主板接口部分，带有HOF logo形状的散热开孔，显示接口包括1个HDMI 2.1b和3个DP 2.1b，右侧还有Hyper Boost按键。

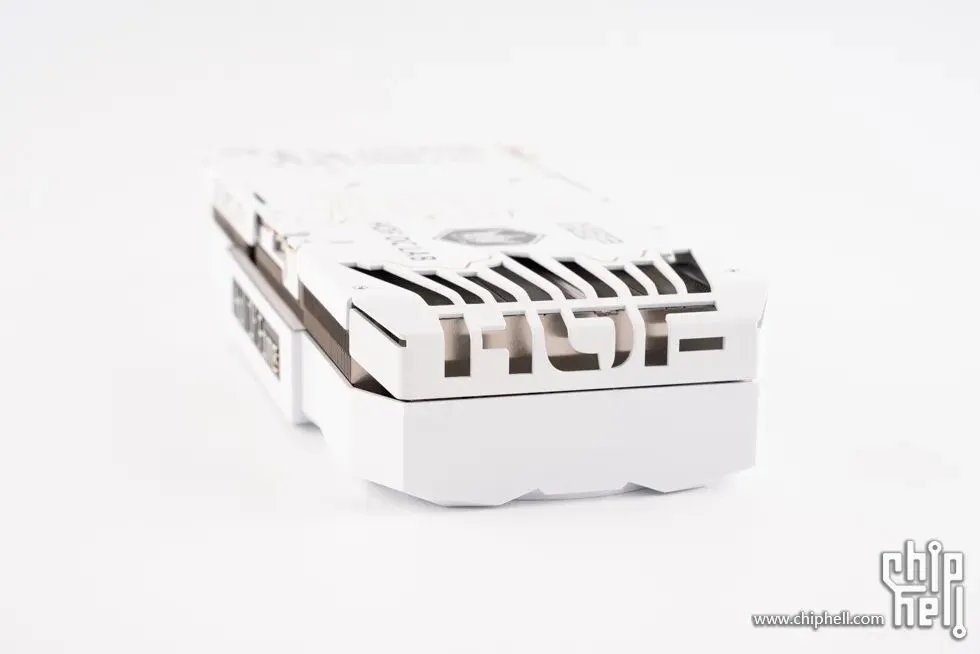

显卡前部，有HOF样式的开孔。

联力 刃界 Edge 1300W 白金牌全模组电源，通过80 PLUS 白金牌认证，Cybenetics 白金认证，PPLP 白金认证，支持ATX3.1，带有PCIe 5.1原生接口，采用L型设计，带有可拆卸滤网，电源带有10年质保。

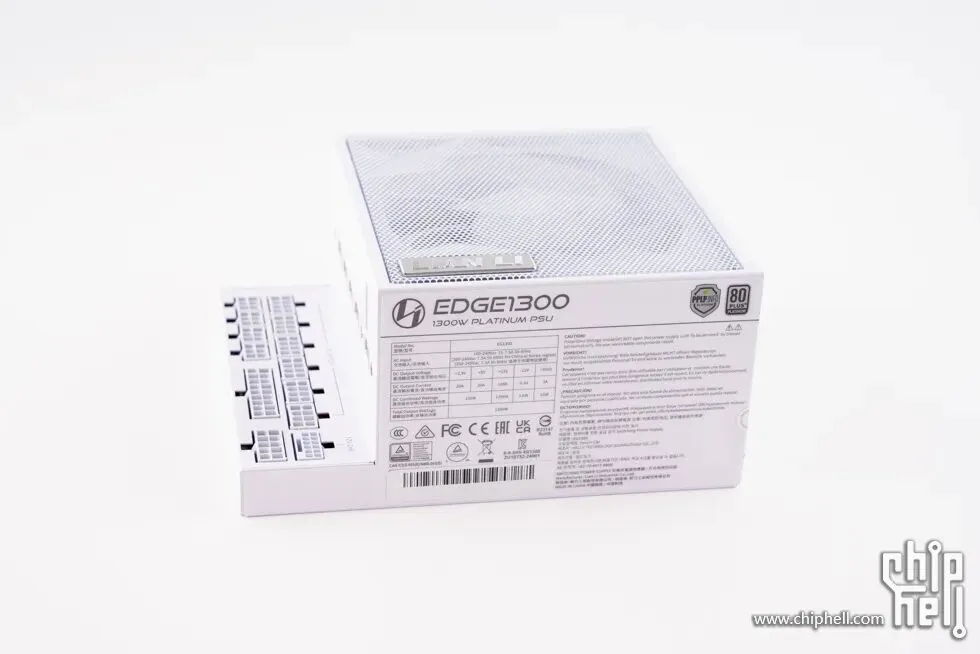

电源侧面是铭牌贴纸。

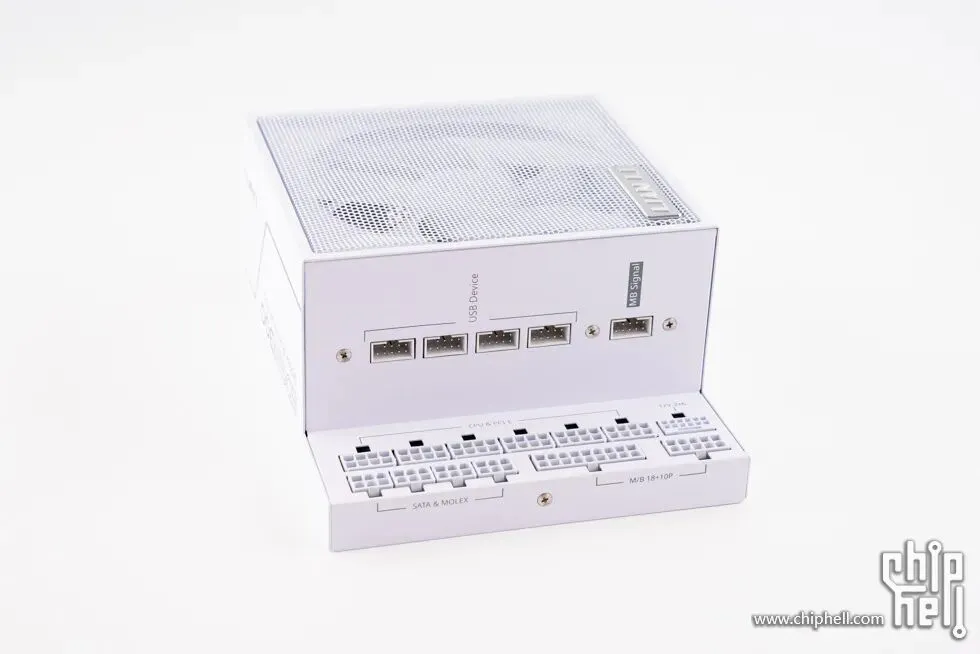

L型设计，模组供电接口位于侧面，方便插拔线缆。

模组供电接口细节。

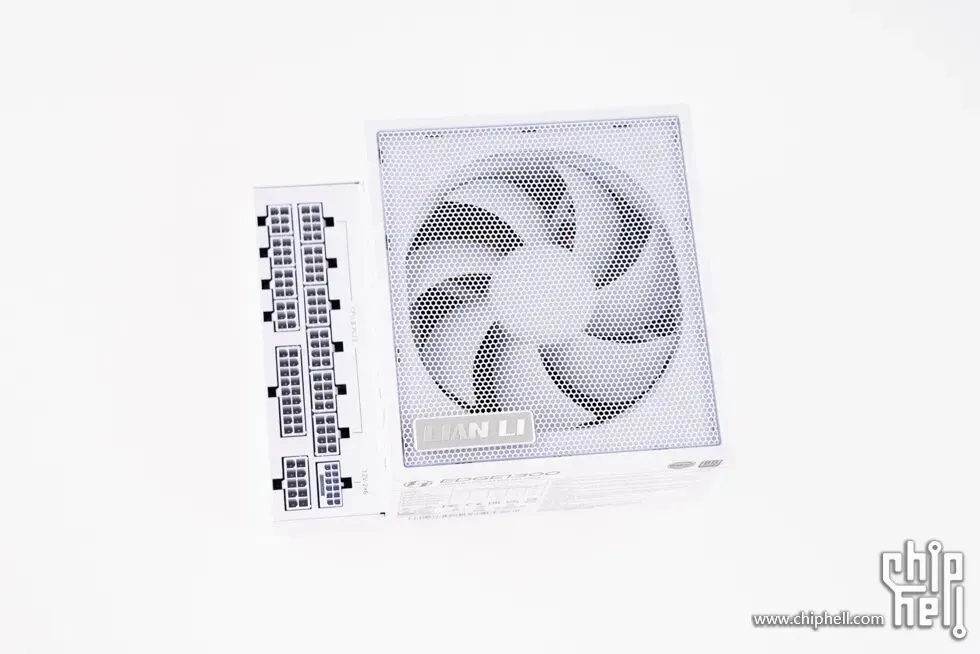

风扇侧，风扇滤网可拆卸设计，风扇罩有类似钻石纹路的设计，内部采用120mm PWM风扇。

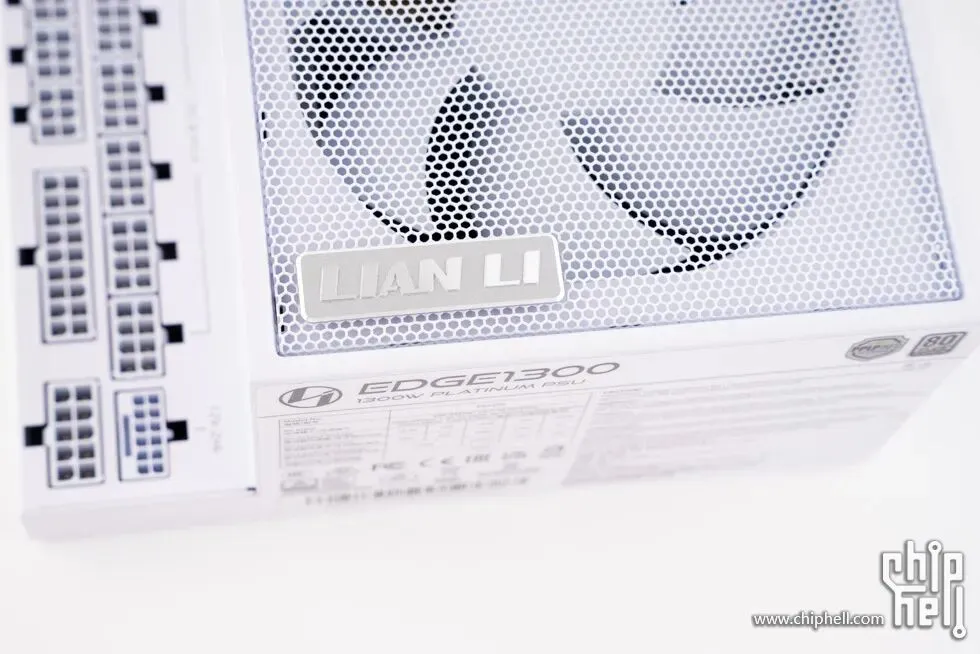

联力 logo。

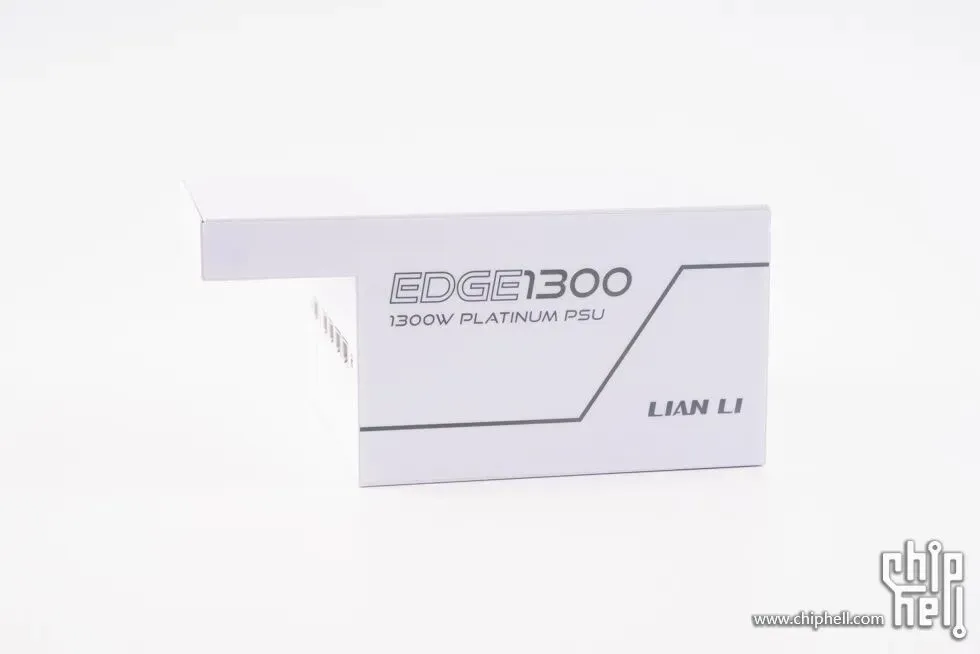

电源另一侧贴有型号贴纸。

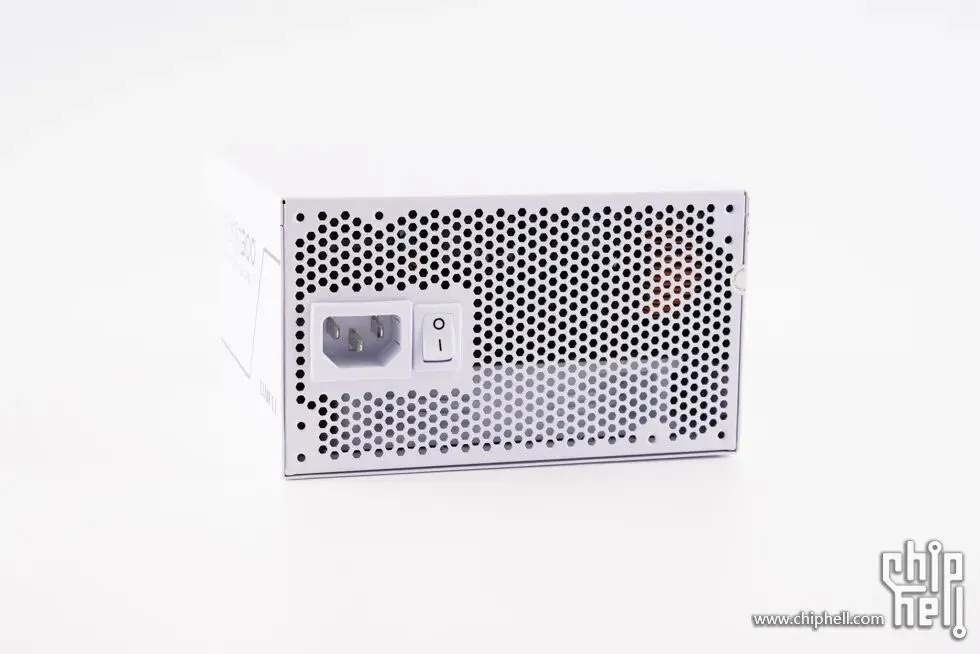

电源尾部，有电源开关和电源接口。

联力逸风积木风扇一代无线版 SL120 Wireless 正叶 白色。

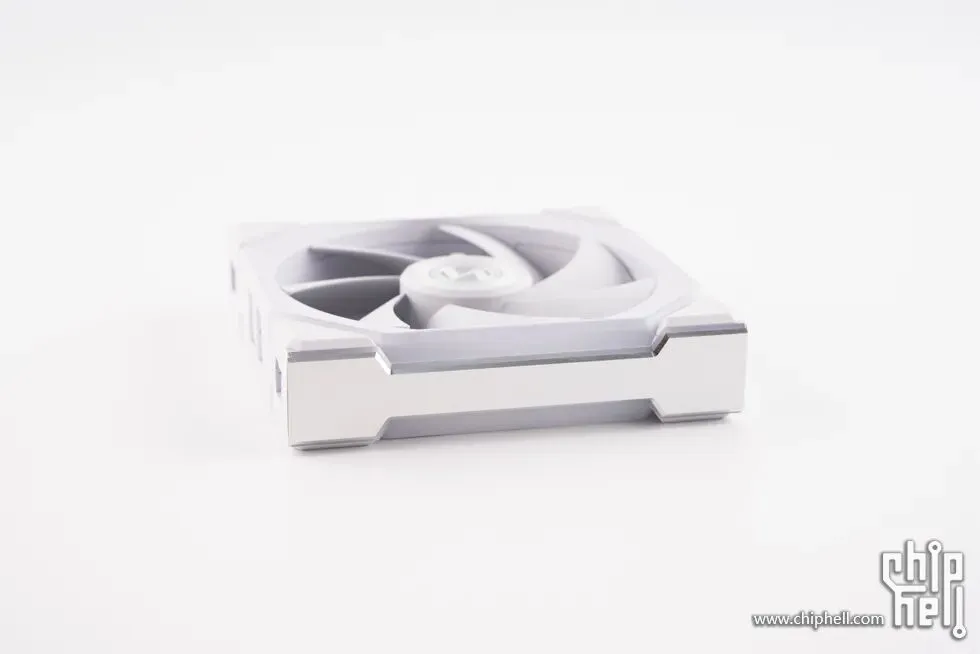

风扇侧面的灯带。

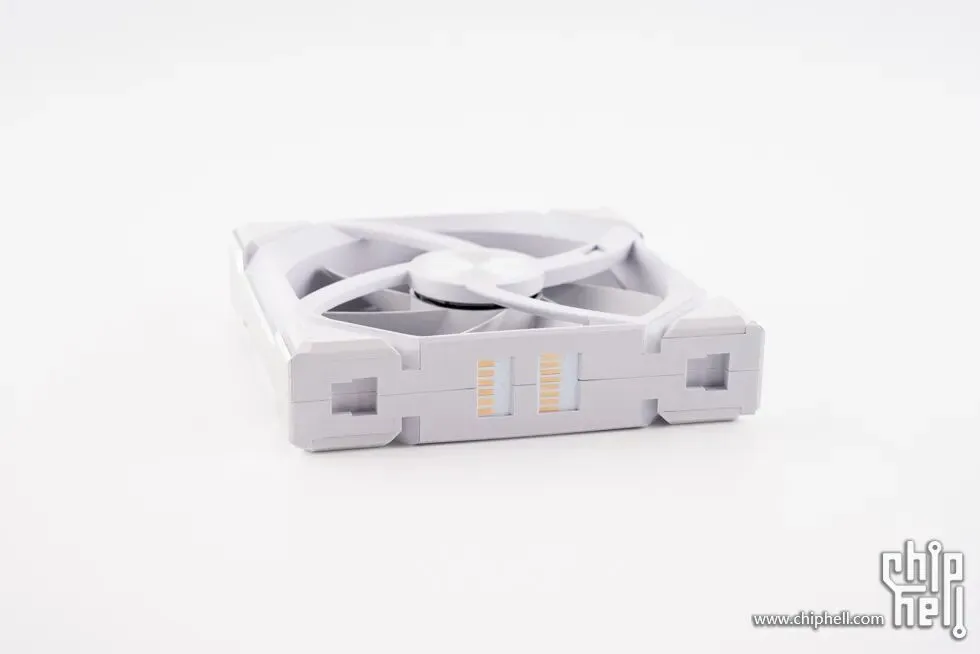

连接触点。

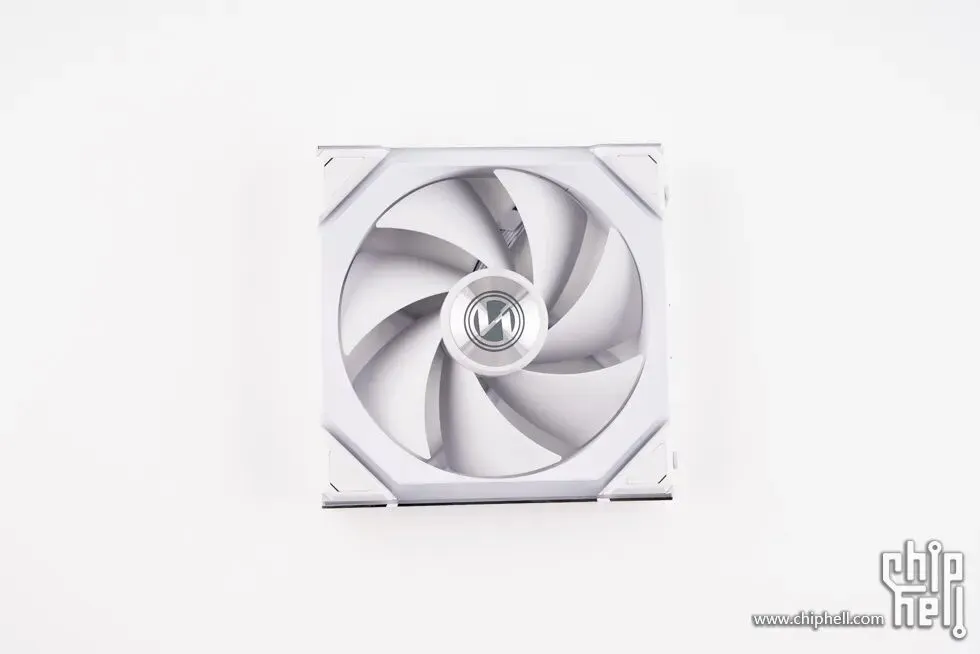

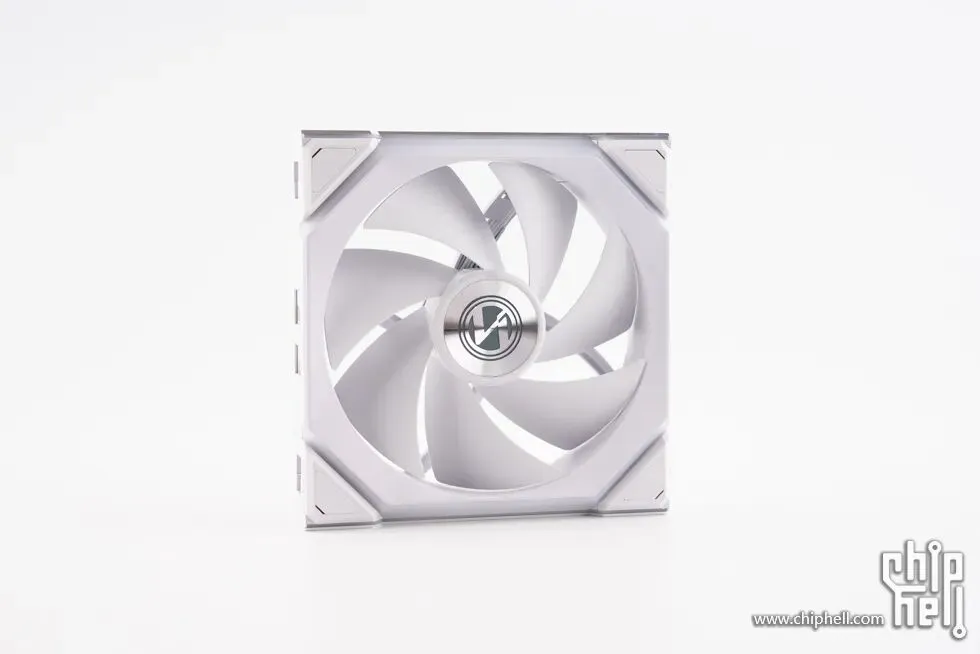

风扇正面。

风扇背面。

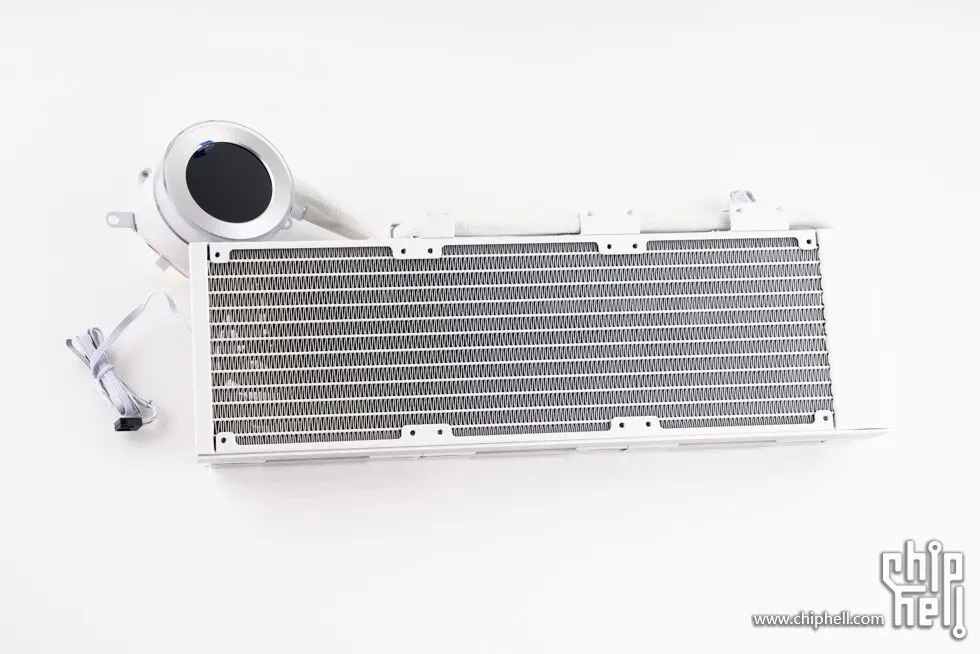

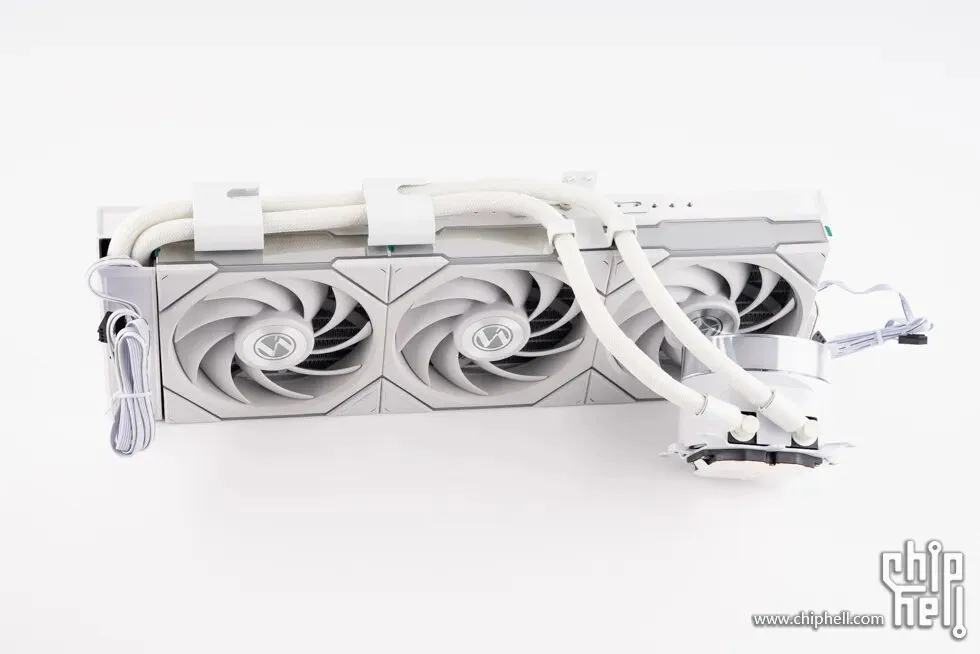

联力 隐流2代 360一体式水冷散热器 无线CL版本，标配CL积木风扇。

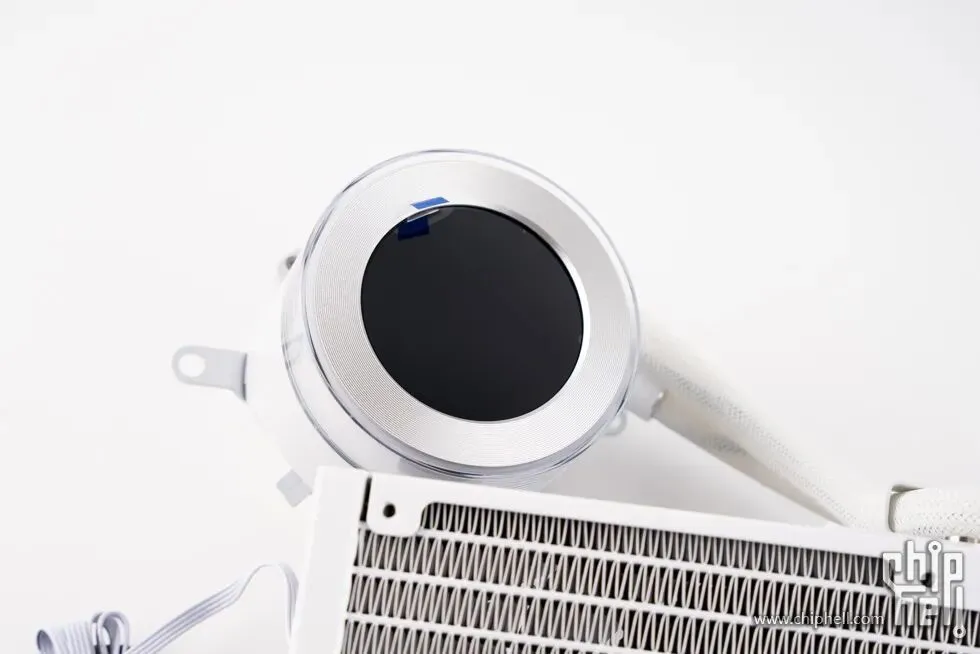

带有2.1英寸的LCD屏幕的水冷头，采用IPS面板，500nits亮度，SRGB 24bit 真彩色，480×480分辨率，60Hz刷新率，顺时针旋转可以切换屏幕背景，逆时针旋转可以变换灯光灯效。

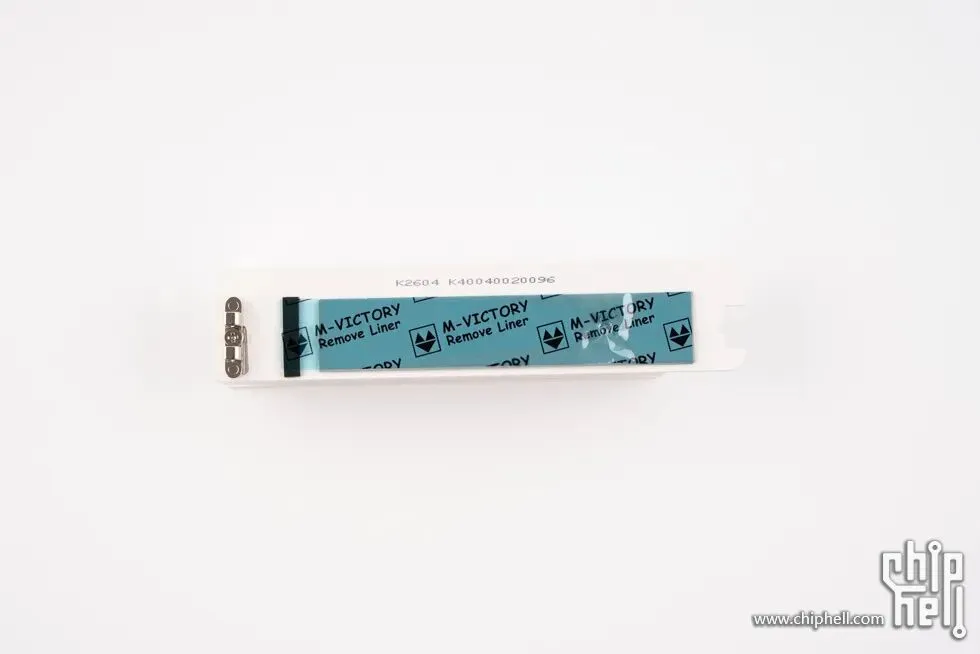

水冷头底部，贴有保护贴。

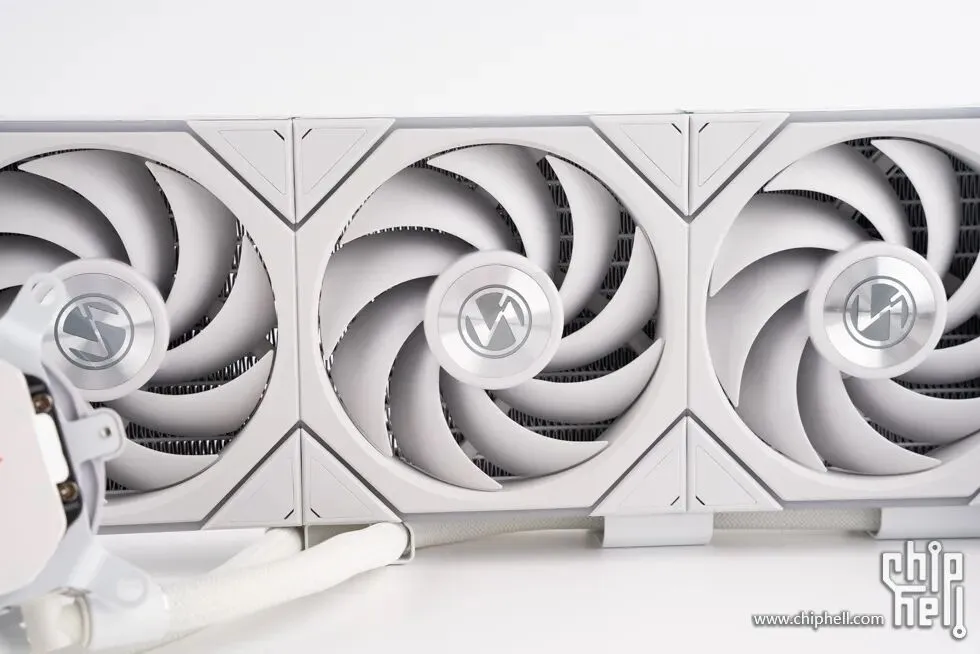

已经预装四代积木无线版本风扇，大大降低理线难度。

冷排侧面有联力logo，四代积木无线风扇，风扇框带有无限镜灯效。

紧凑型水排，尺寸缩减至400×122×24mm（相比与一代隐流厚度减少3mm,长度减少3mm，宽度减少2.5mm），兼容90%主流机箱，小体积使其适配更多机箱，化解安装难题，在减小体积的同时也能带来高效导热性能。

冷排鳍片细节。

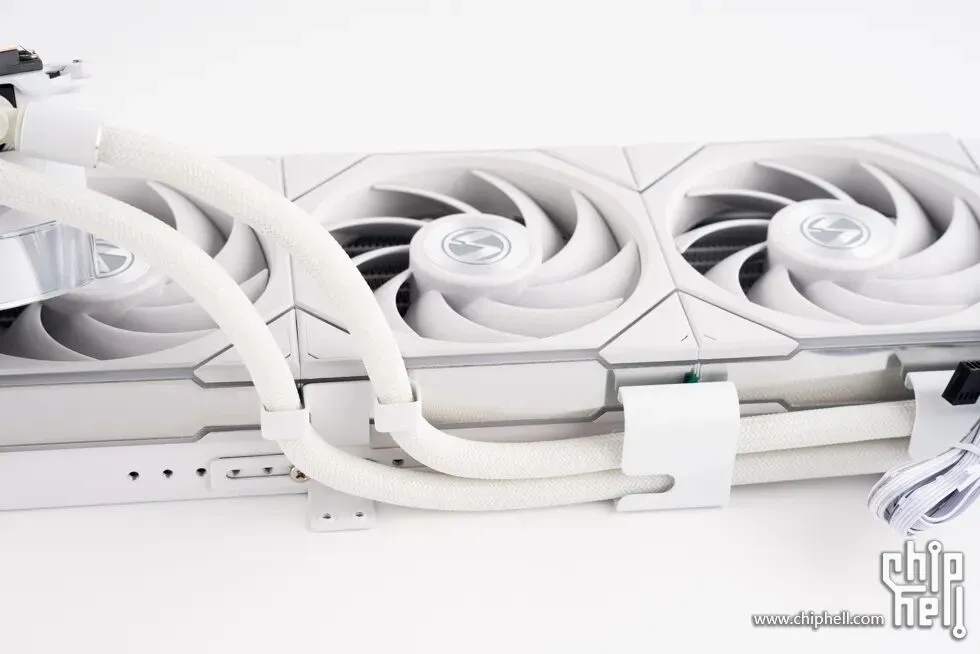

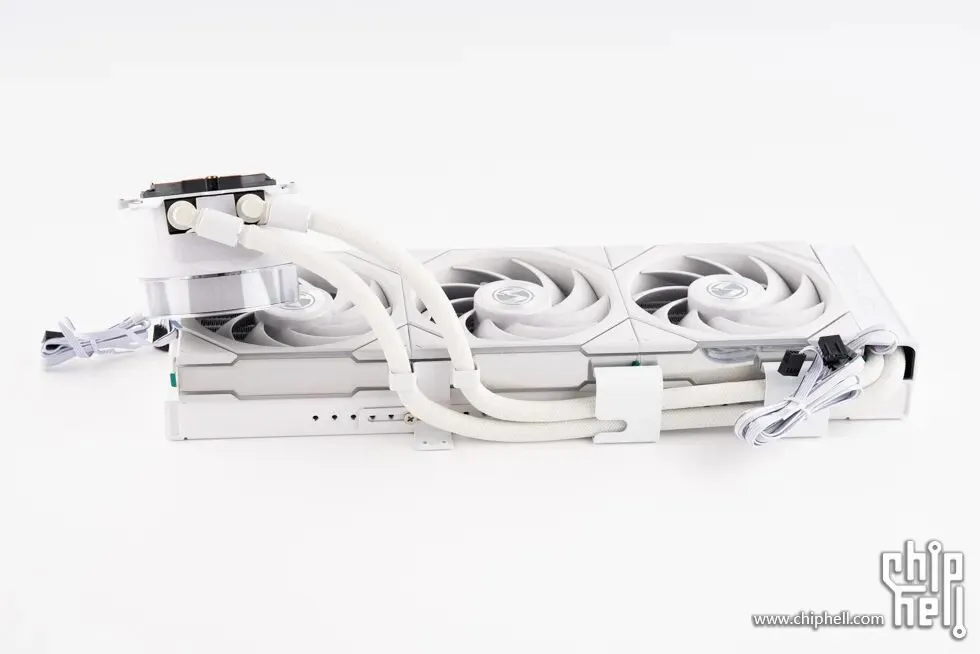

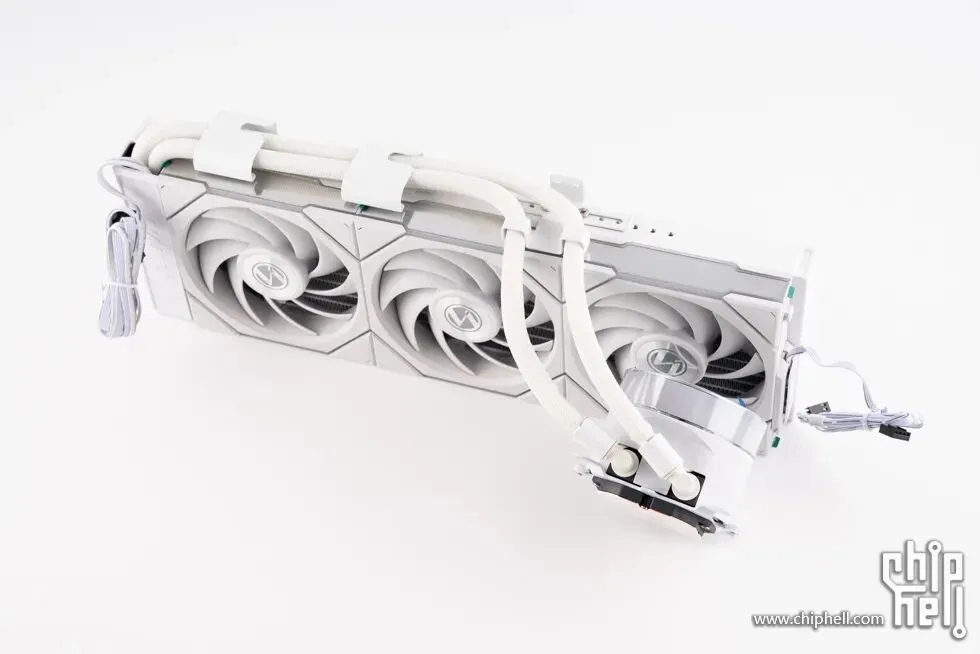

预装有三个水管固定支架，水冷管隐藏的同时，让露出的水冷管更加整洁，进一步增加机箱内部的整洁。

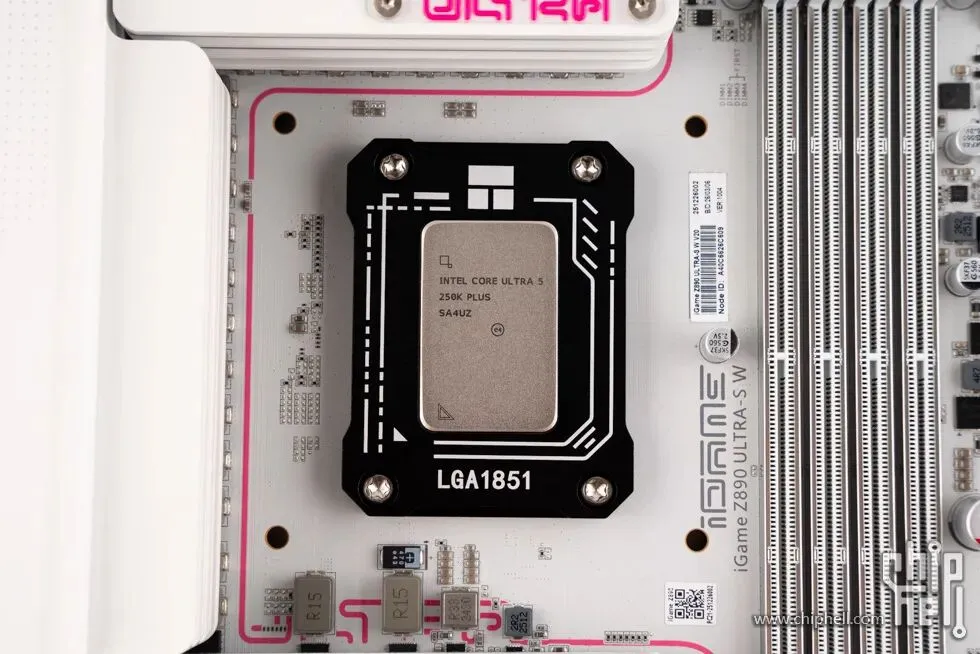

安装CPU。

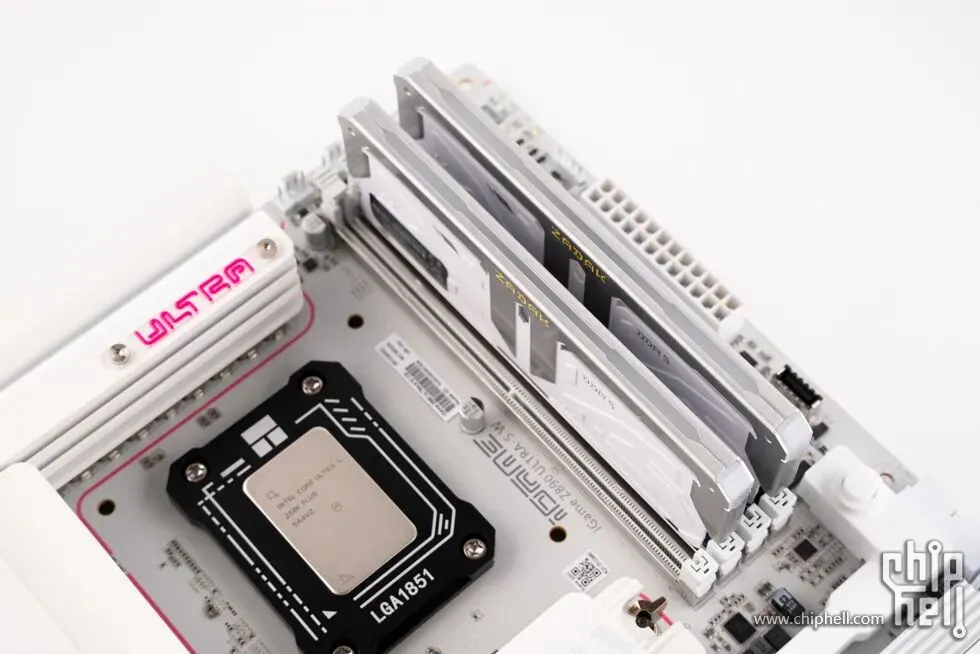

安装内存。

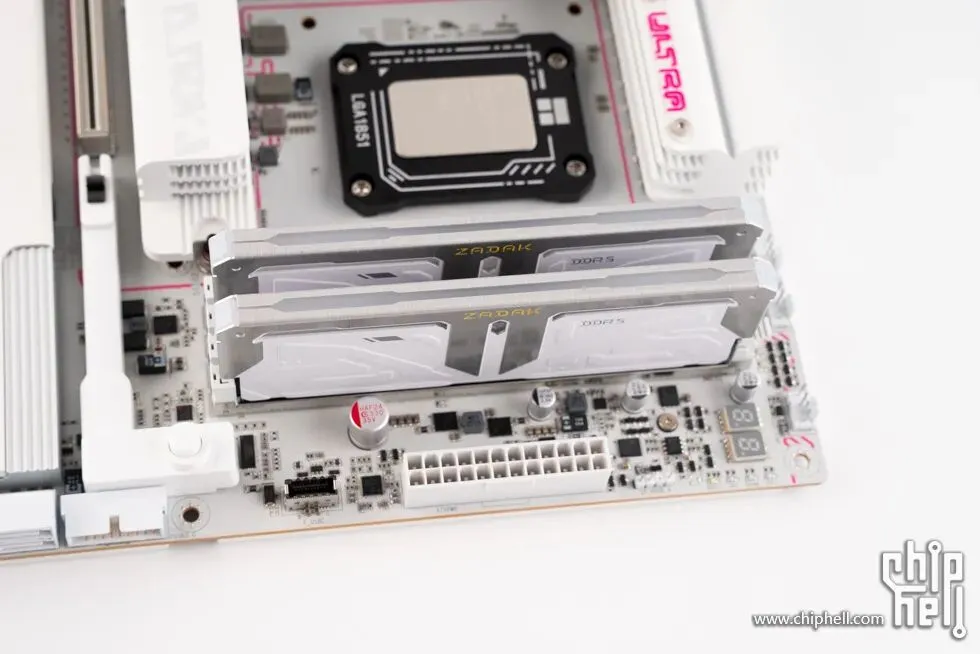

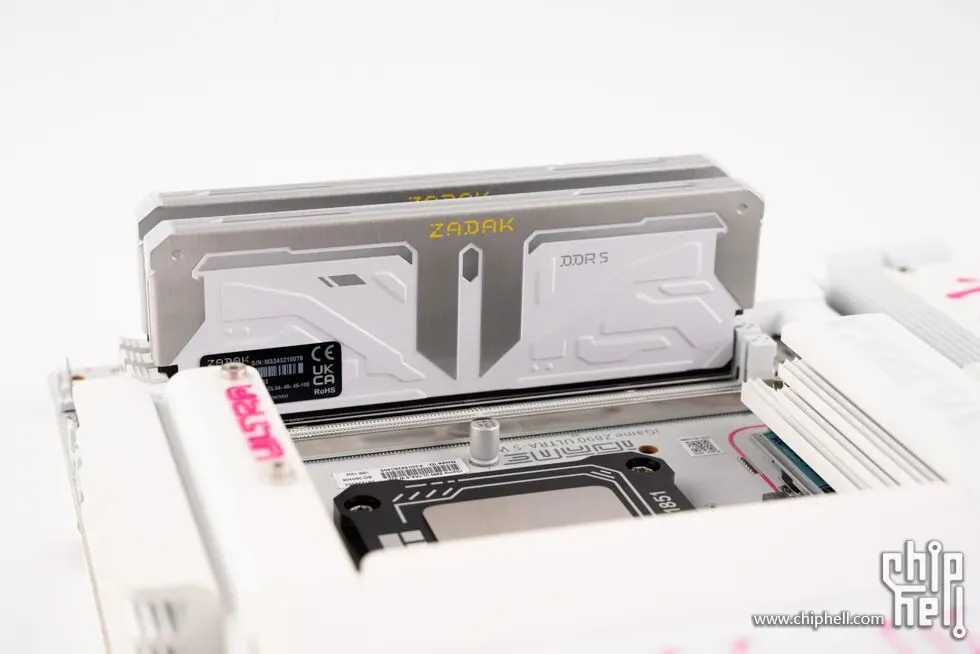

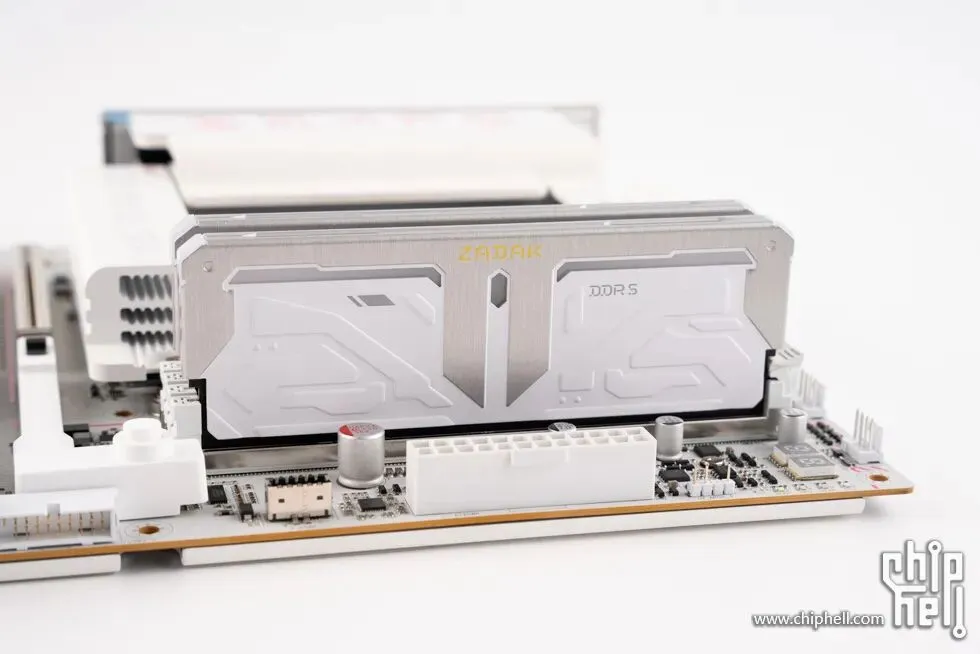

内存上机后多角度展示。

安装SSD。

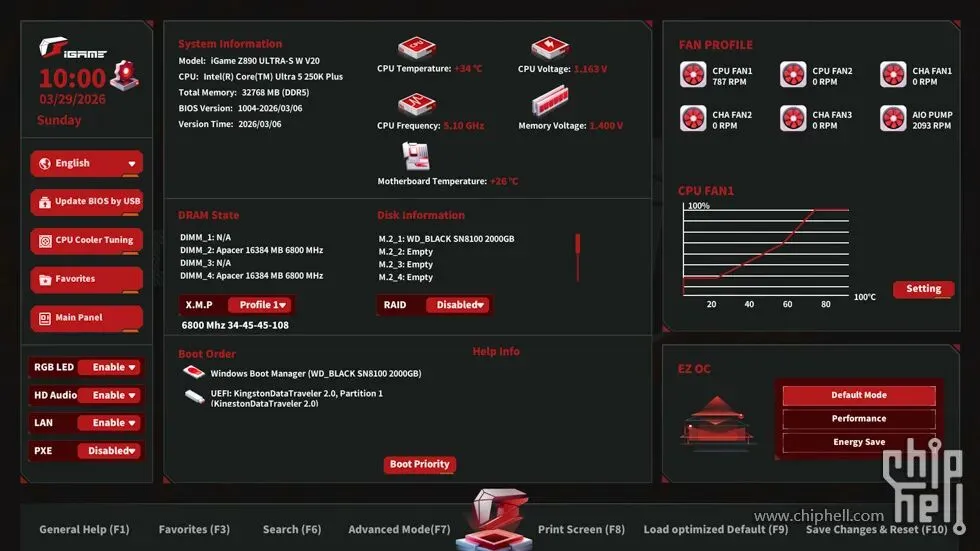

性能测试七彩虹全新图形化BIOS，默认进入EZ Mode，可以监控各种硬件的运行状态。

按F7进入Advanced Mode界面，System界面。

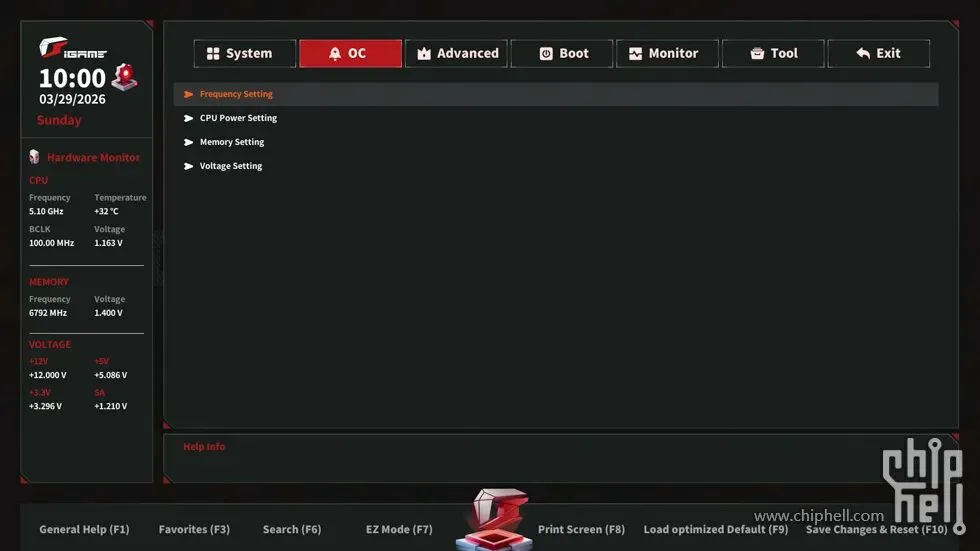

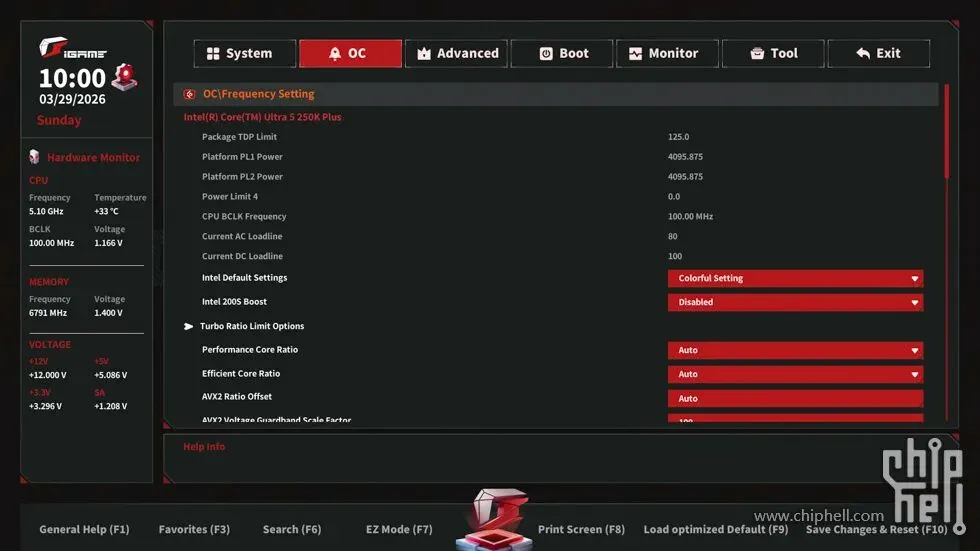

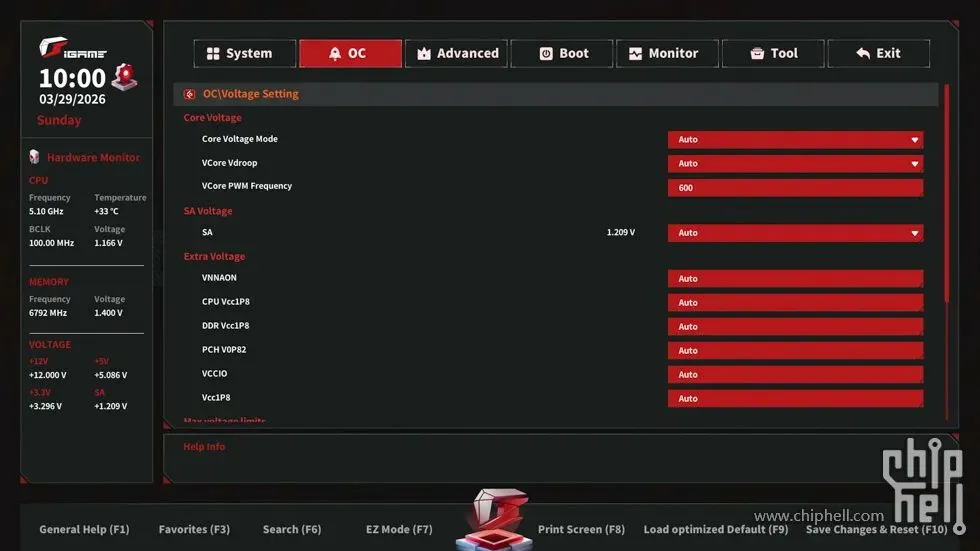

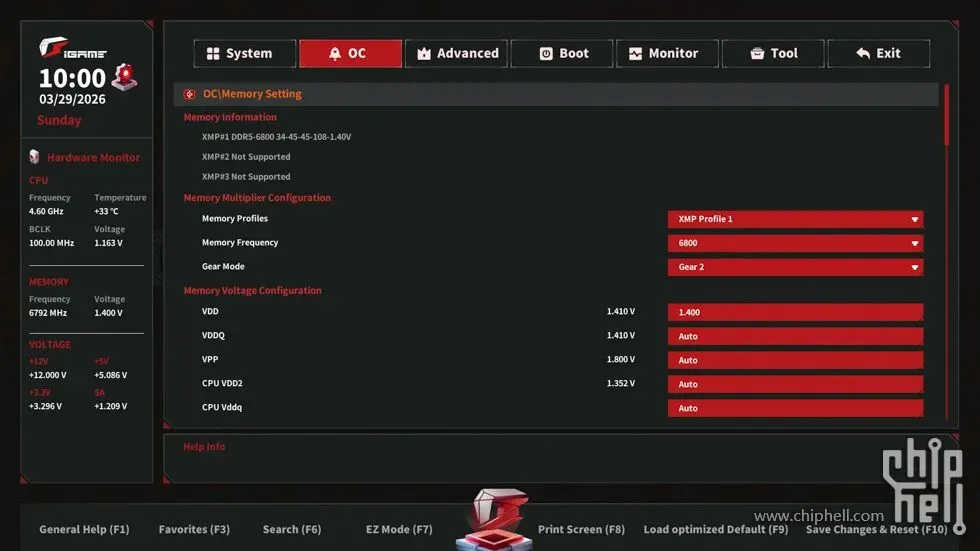

OC界面。

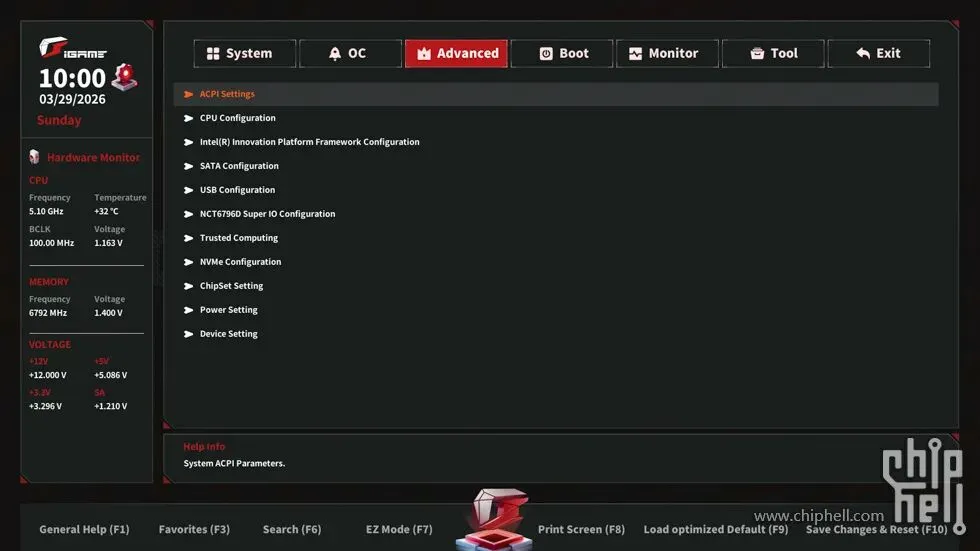

Advanced界面。

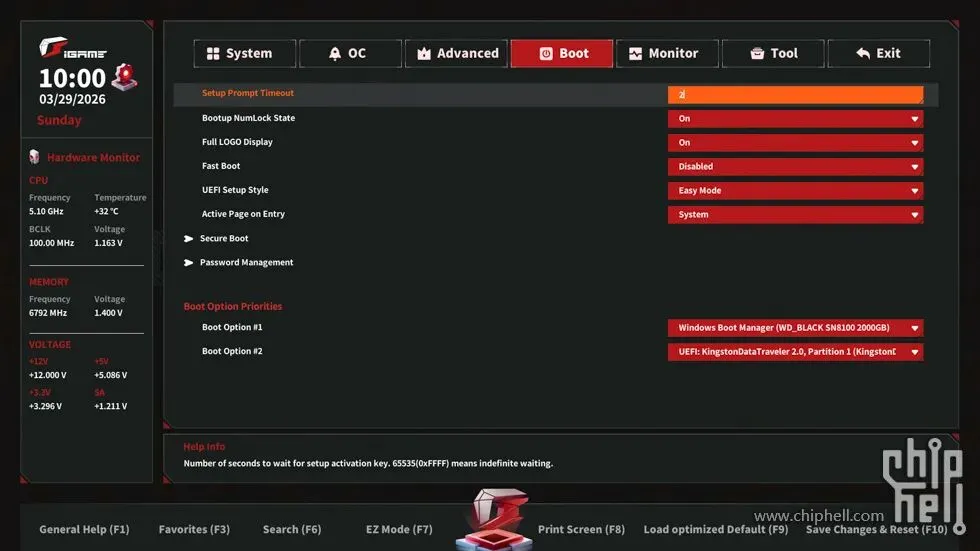

Boot界面。

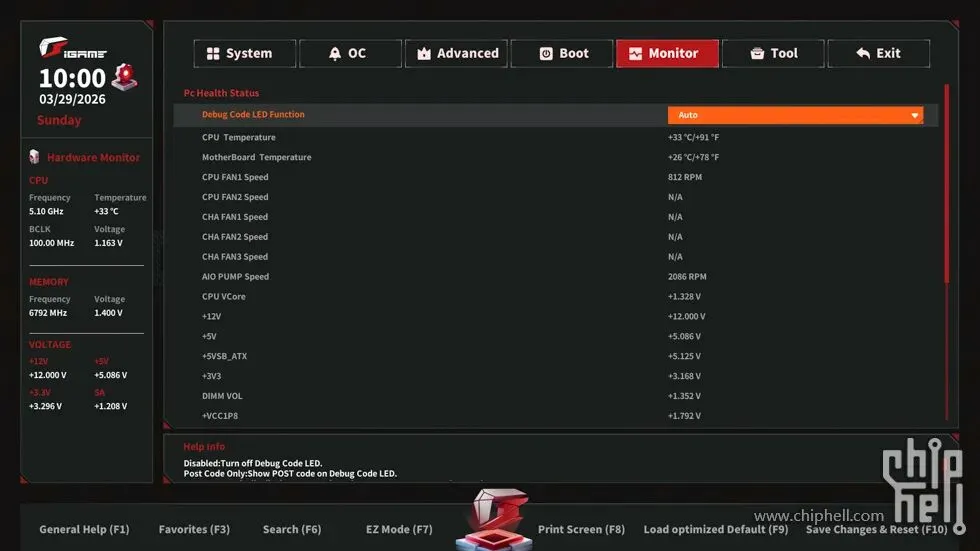

Monitor界面。

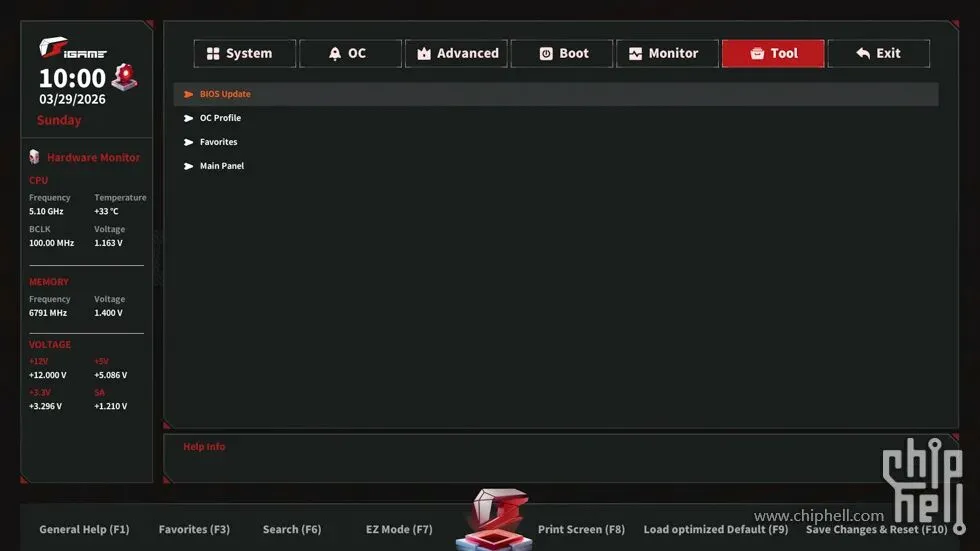

Tool界面。

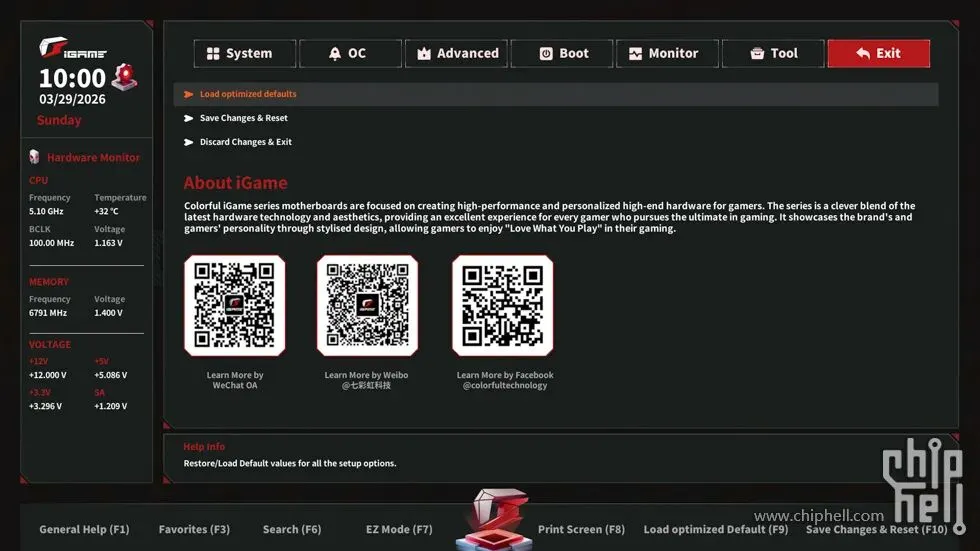

Exit界面。

风扇曲线设置界面。

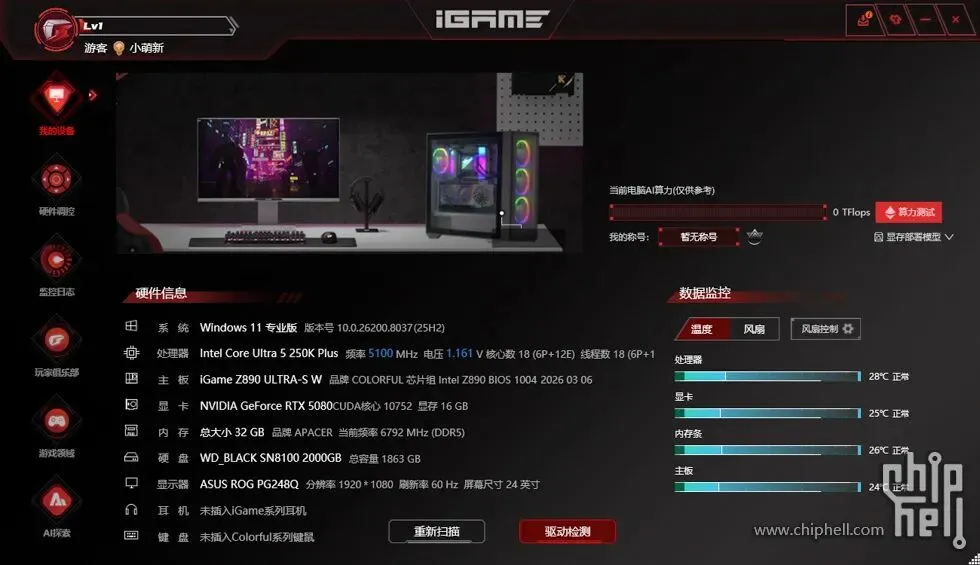

iGameCenter 我的设备界面，可以查看硬件信息，还能进行数据监控。

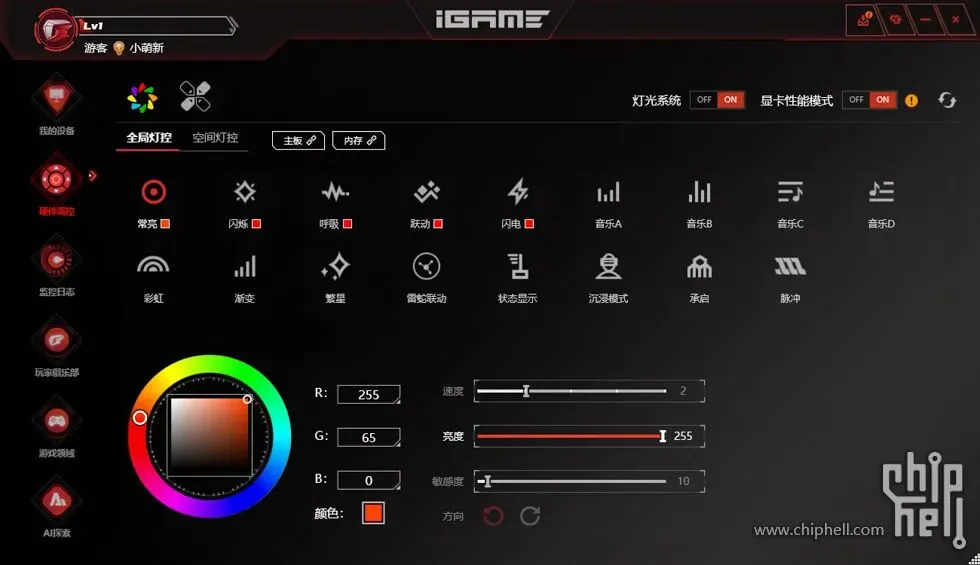

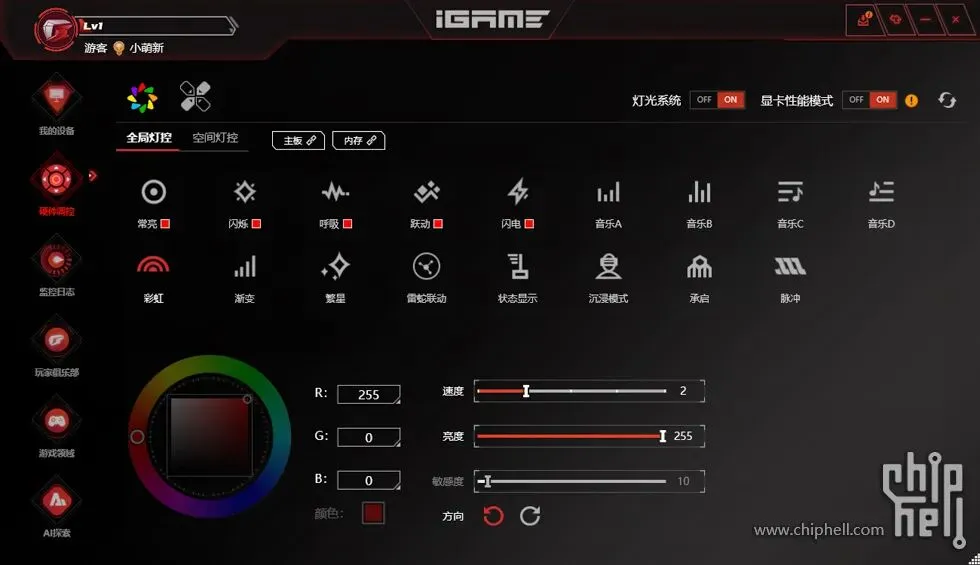

硬件调控界面，能进行灯效设置。

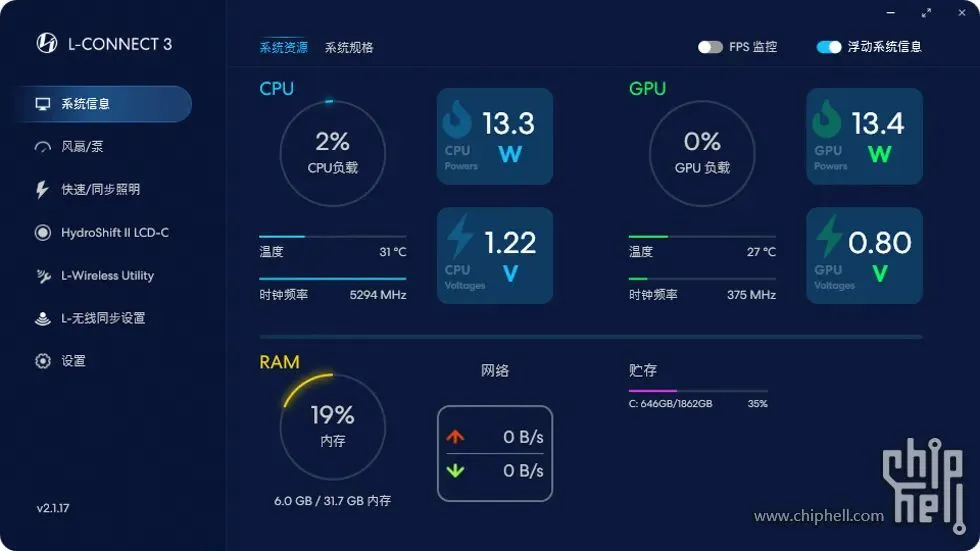

L-Connect 3，系统信息界面。

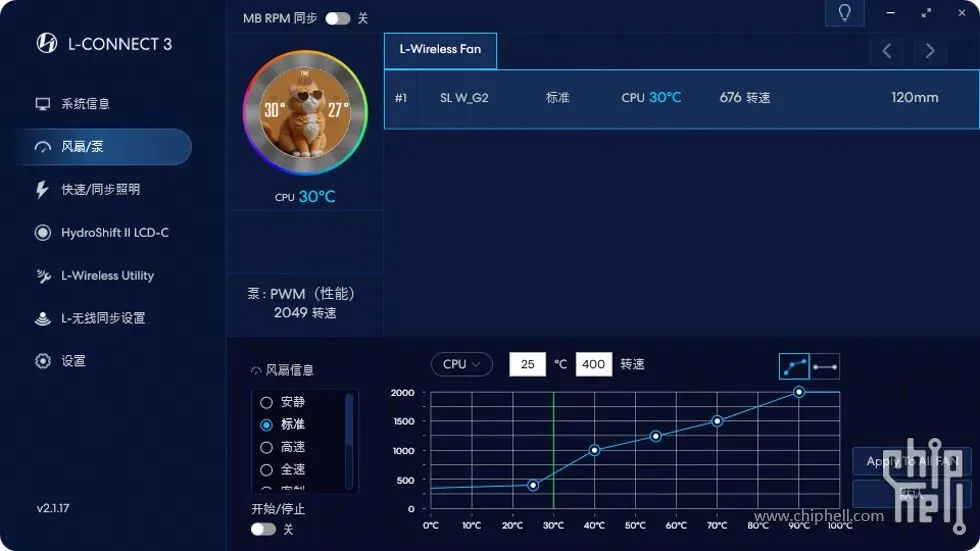

风扇/泵 控制界面。

快速/同步照片 设置界面。

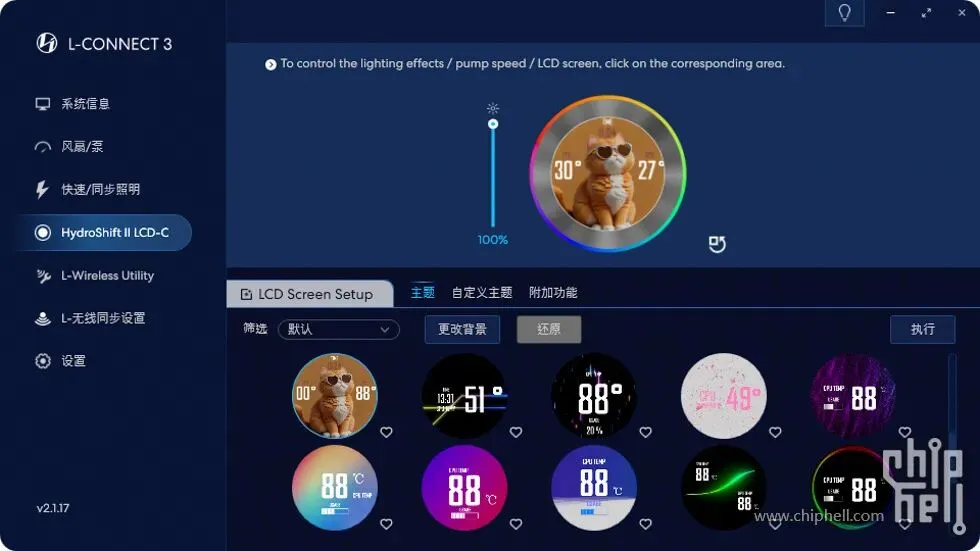

冷头屏幕设置界面，已经预设了不少主题。

灯效控制界面。

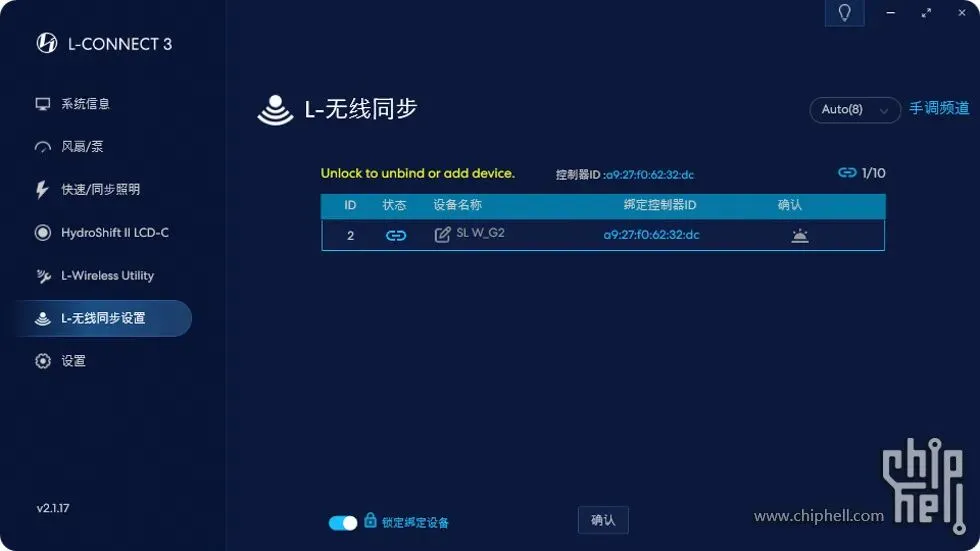

L-无线同步设置界面。

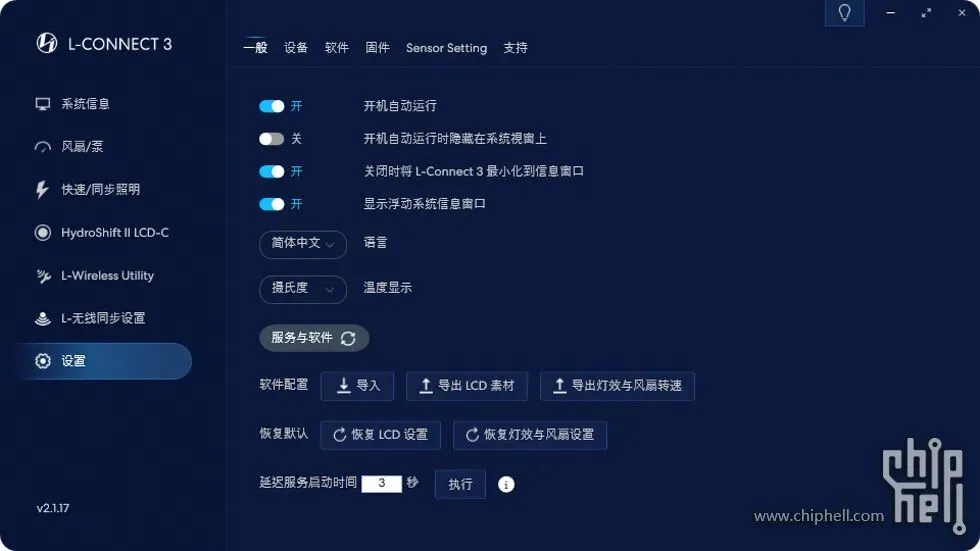

软件设置界面。

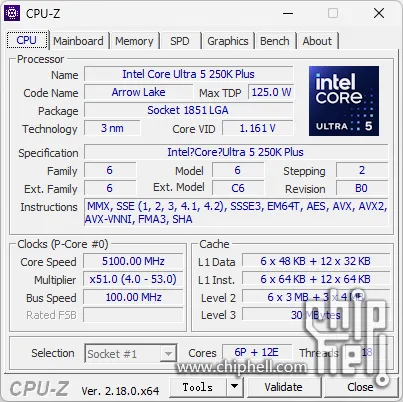

CPU-Z截图，可以看到CPU为6个性能核和12个能效核，总线程数为18。

主板信息，已经升级到最新的测试版BIOS。

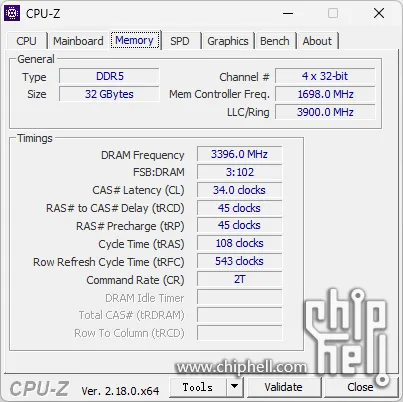

内存信息，开启XMP后，已经稳定运行在6800MHz。

内存使用了海力士颗粒。

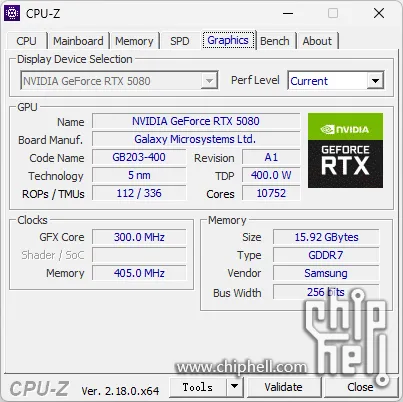

显卡信息。

CPU-Z跑分测试。

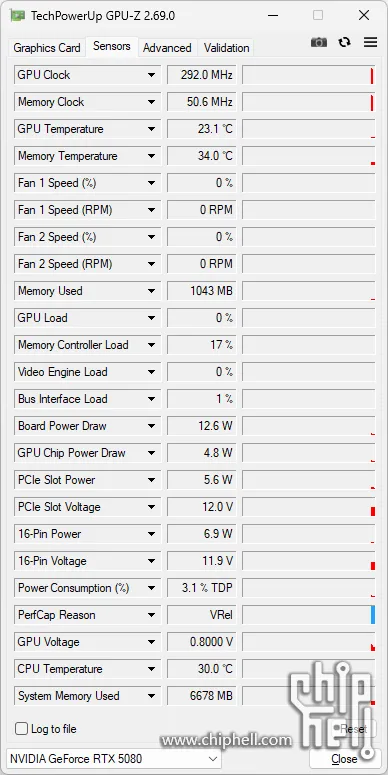

GPU-Z截图。

Cinebench R23 测试结果，CPU多核为31640 pts。

Cinebench R23 测试结果，CPU单核为2278 pts。

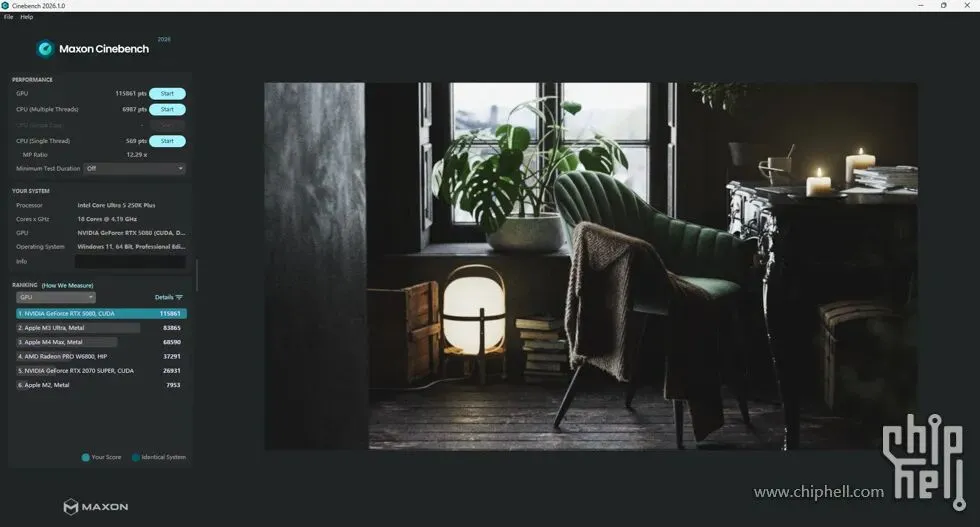

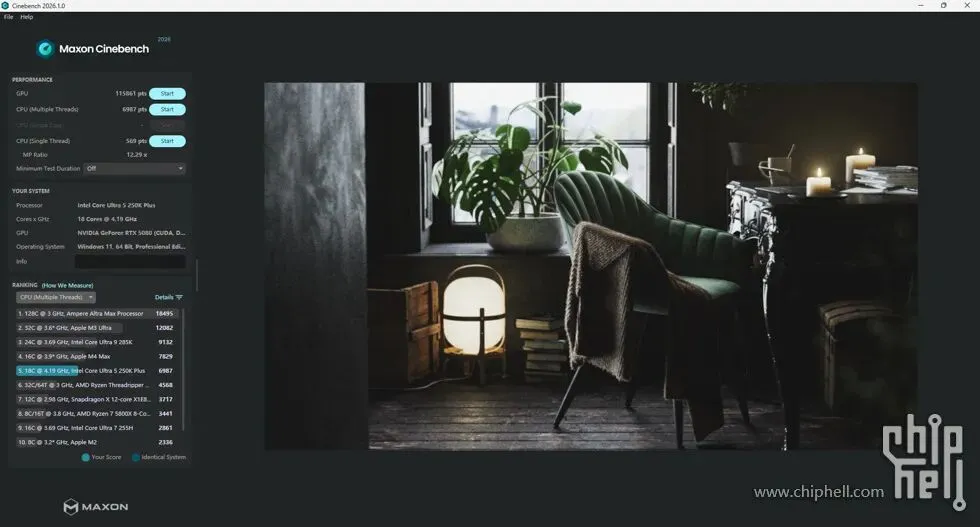

Cinebench 2026 测试结果，GPU为115861 pts。

Cinebench 2026 测试结果，CPU多核为6987 pts。

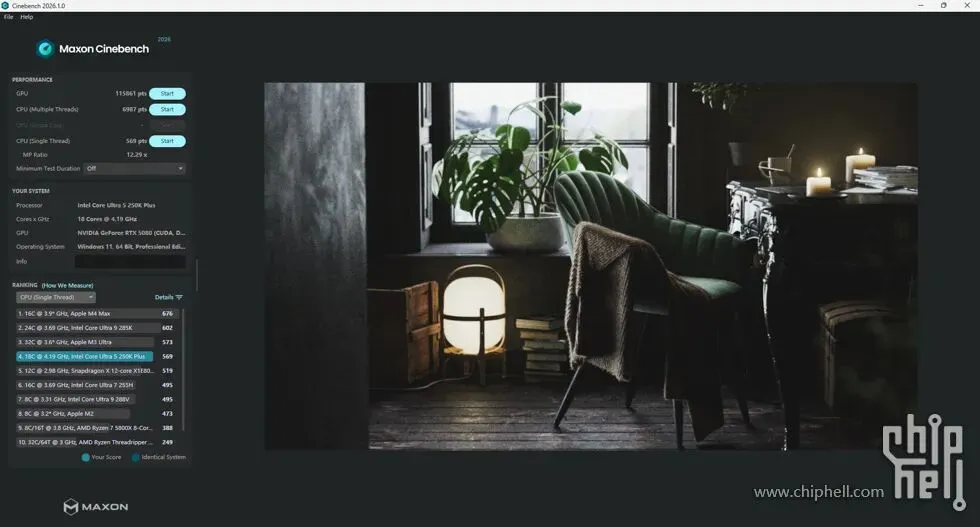

Cinebench 2026 测试结果，CPU单核为569 pts。

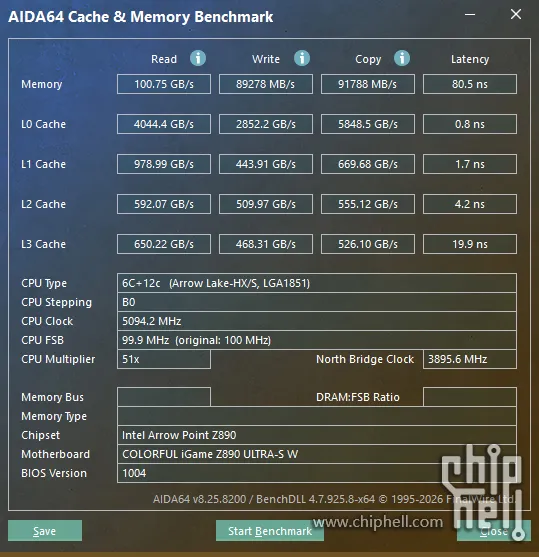

AIDA64 内存性能测试。

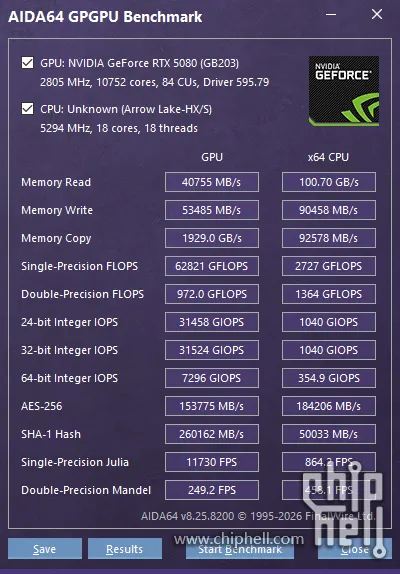

AIDA64 GPGPU 性能测试。

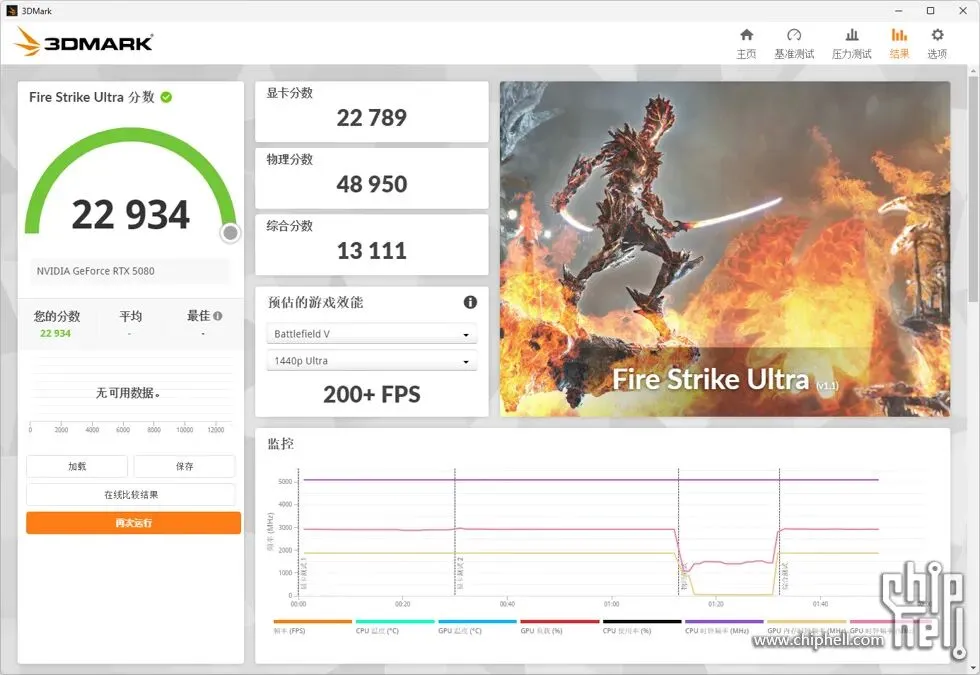

3DMark Fire Strike Ultra 得分22934，显卡得分22789。

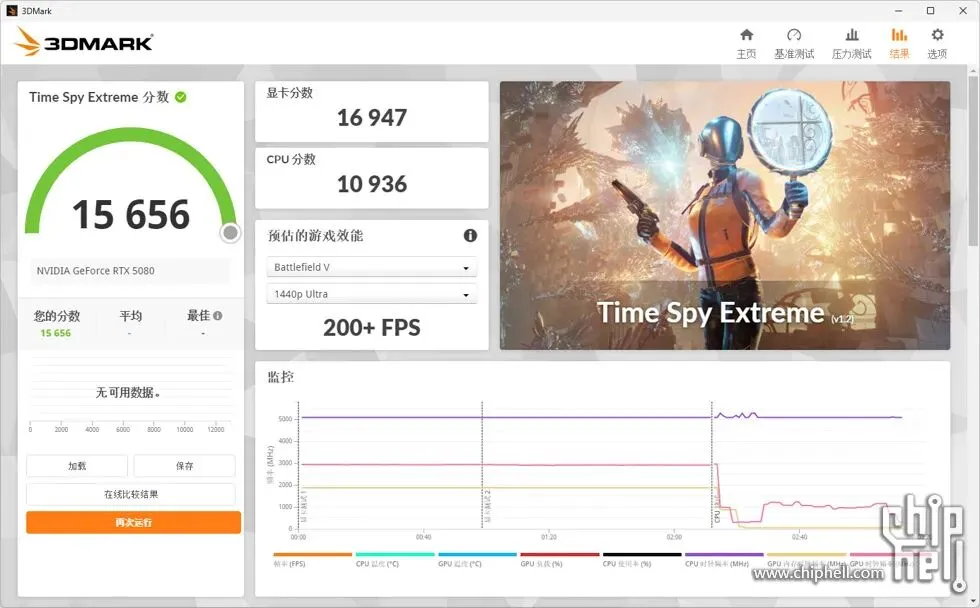

3DMark Time Spy Extreme 得分15656，显卡得分16947。

3DMark Port Royal 得分为22641。

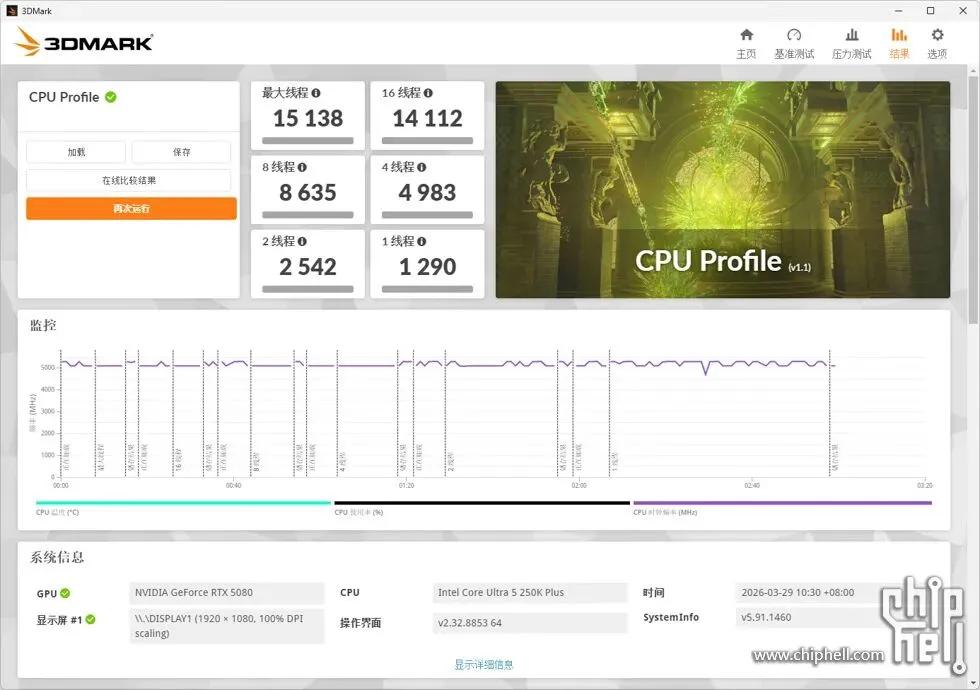

3DMark CPU Profile 得分。

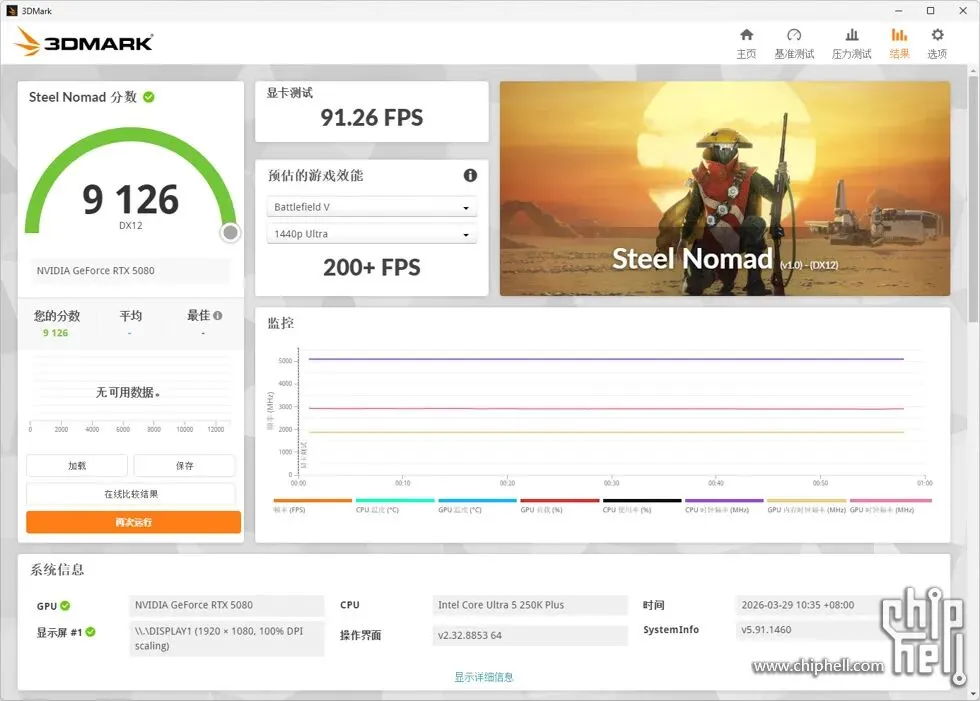

3DMark Steel Nomad 得分。

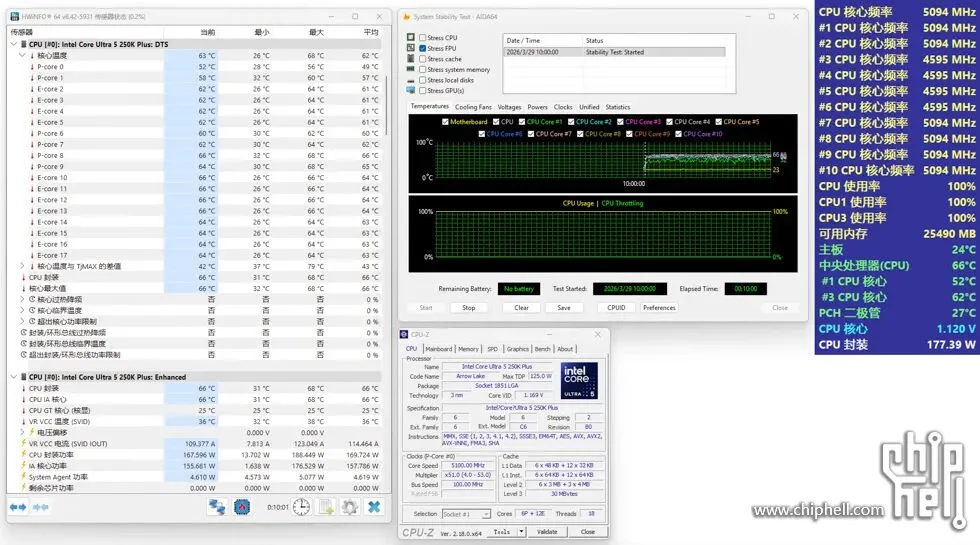

AIDA64 FPU 拷机测试，英特尔® 酷睿™ Ultra 5 250K Plus P核 5.1Hz，E核4.6GHz，测试10分钟。CPU 核心平均温度：49℃ 57℃ 61℃ 61℃ 61℃ 61℃ 60℃ 62℃ 66℃ 65℃ 64℃ 64℃ 64℃ 64℃ 63℃ 63℃ 63℃ 63℃。

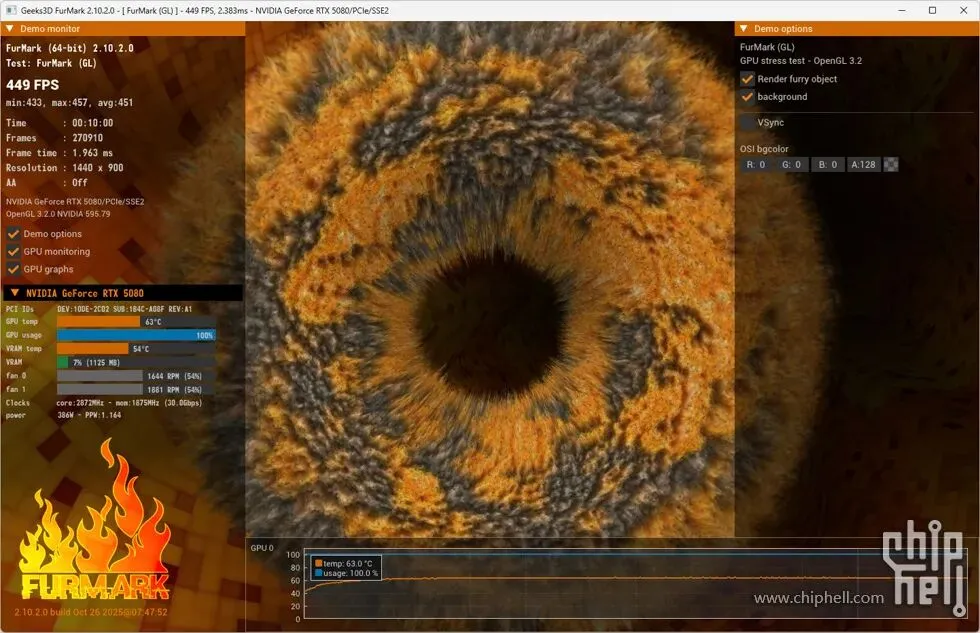

使用Furmark显卡进行测试，满载下测试10分钟，温度最高为63℃。

完。
