前言
日常的汽车电子开发、总线测试和车辆故障排查中，你是否常被繁杂的接线、笨重的设备以及不够灵活的记录方式所困扰？
今天，带大家深度体验南金研推出的一款超小体积、功能强大的数据记录与诊断利器—— CANFDLog-VCI4，以及它的得力助手——免费配套软件 VSAR！

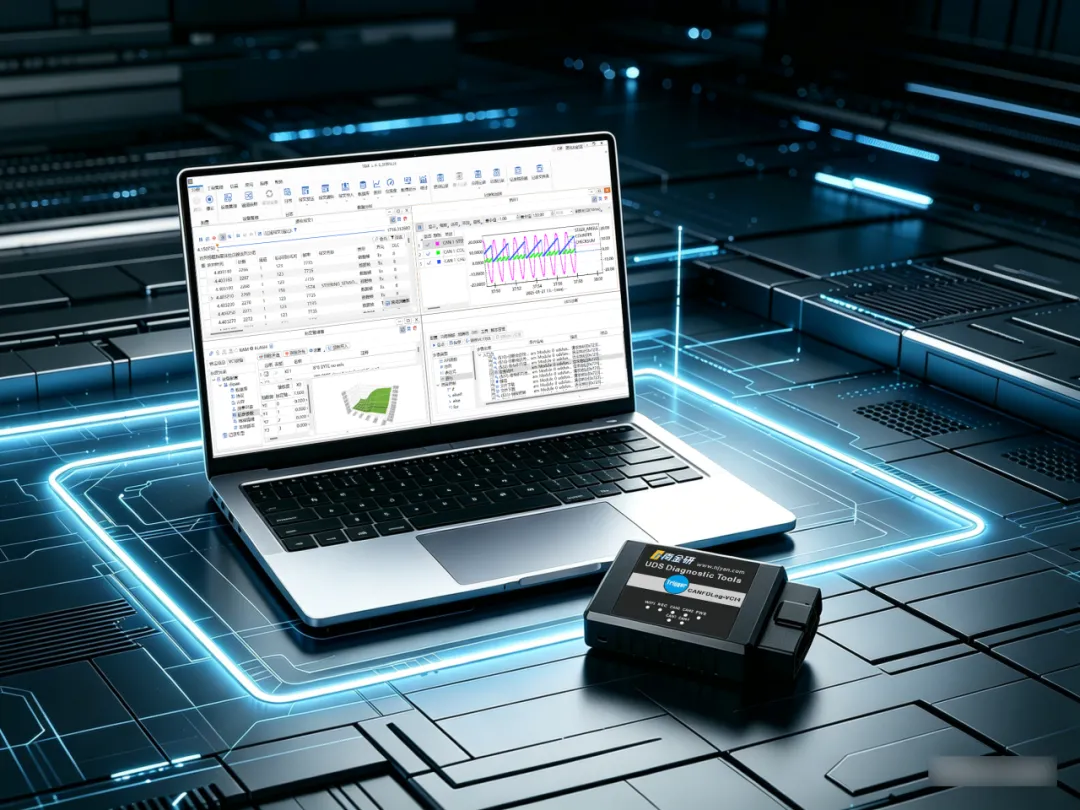

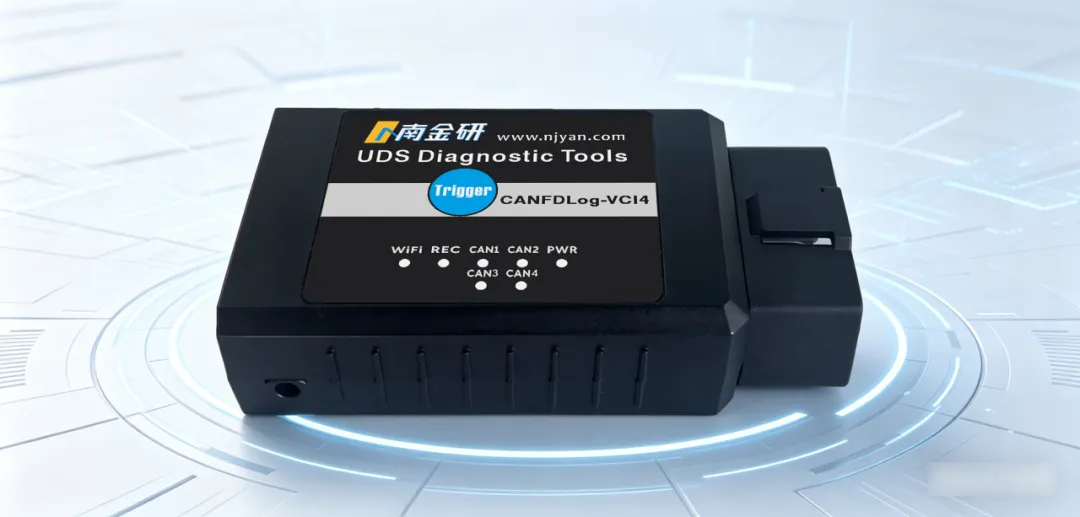

认识我们的“硬核”主角：CANFDLog-VCI4
CANFDLog-VCI4 是一款一体式、超小体积4路CAN(FD)数据记录仪。它可以直接插在车辆标准 OBD-II 接口上使用，即插即用，不仅支持数据脱机记录，还能通过实时网络进行UDS诊断！
核心亮点：
· 4路满血通道：支持 4 路 CAN/CANFD，CANFD 波特率最高支持 4Mbps。
· 双模通讯：支持 Type-C USB 与 2.4G WiFi 两种连接方式。
· 海量存储：内置 128G 高度耐用 TF 卡，带意外掉电保护，支持长时间脱机记录。
·智能休眠唤醒：支持无 CAN 通讯超时休眠与 CAN 通讯/按键唤醒，功耗极低。
极速连接与软件配置
告别繁琐设置，VSAR 软件让设备接入变得异常简单！
1、硬件连接：直接将设备插入汽车 OBD 接口（或通过跳线连接电源与对应 CAN 引脚）。设备上电后，PWR 指示灯亮起。

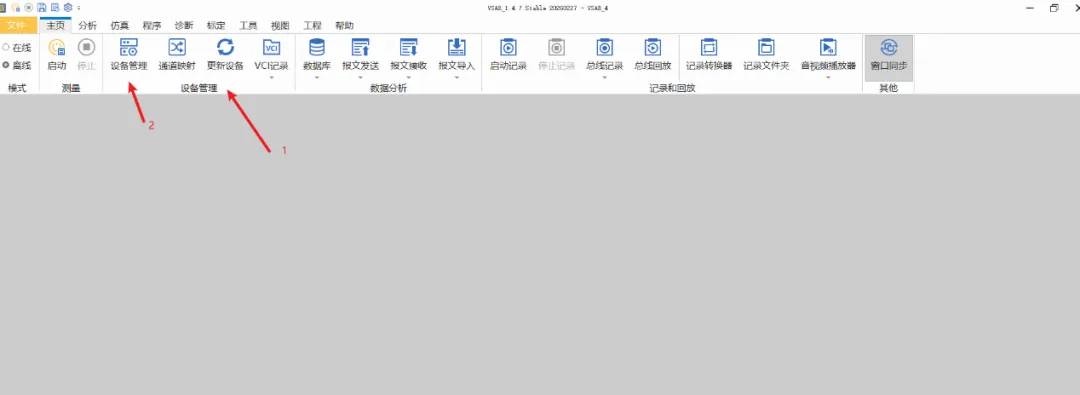

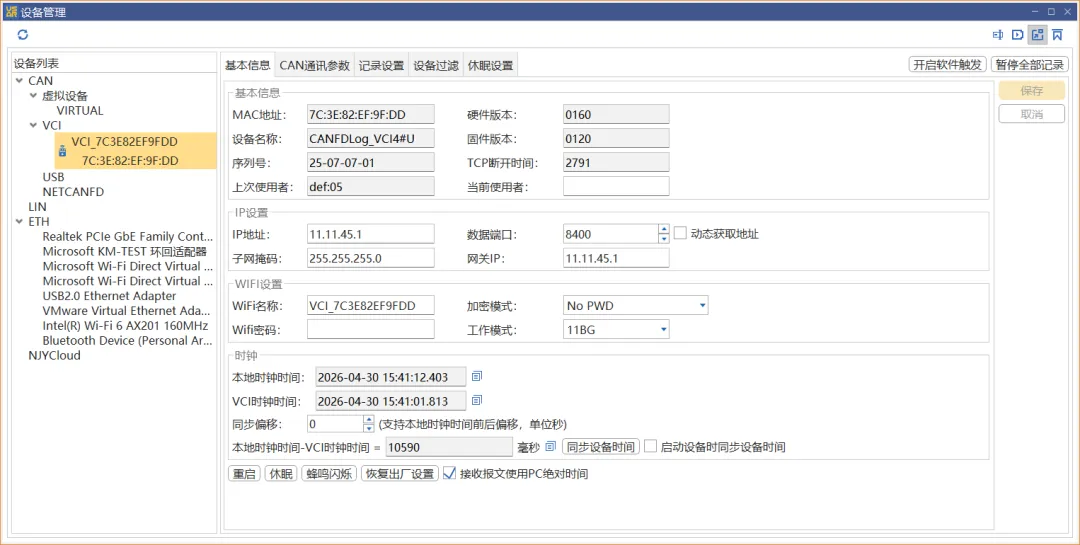

2、连接 PC 与查找设备：你可以选择 Type-C 线直连，也可以搜索设备发出的 VCI_XXX WiFi 进行无线连接。 打开 VSAR 软件，新建工程后进入“设备管理”界面，点击“更新设备”即可搜索到连接的 VCI。
💡小贴士：首次使用，别忘了点击软件上的“同步设备时钟”，保证记录数据的时间戳精准无误哦！

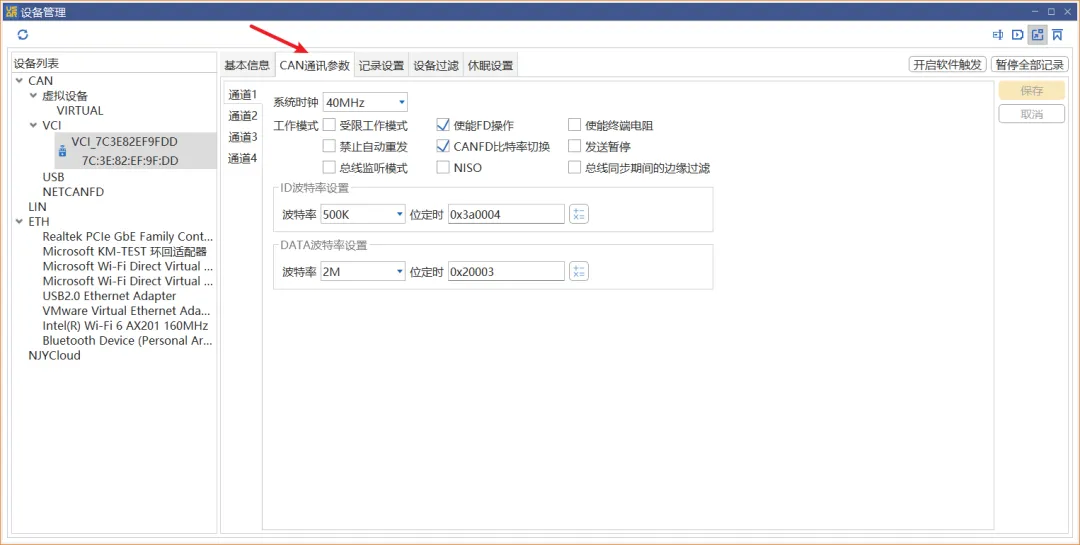

3、配置 CAN 参数：选中你的 VCI 设备，进入 CAN 通信参数配置界面，为每一路需要的通道单独设置波特率。如果是在台架上测试，还可以直接在软件里勾选开启内置终端电阻，省去了外接电阻的麻烦！
玩转超长数据记录

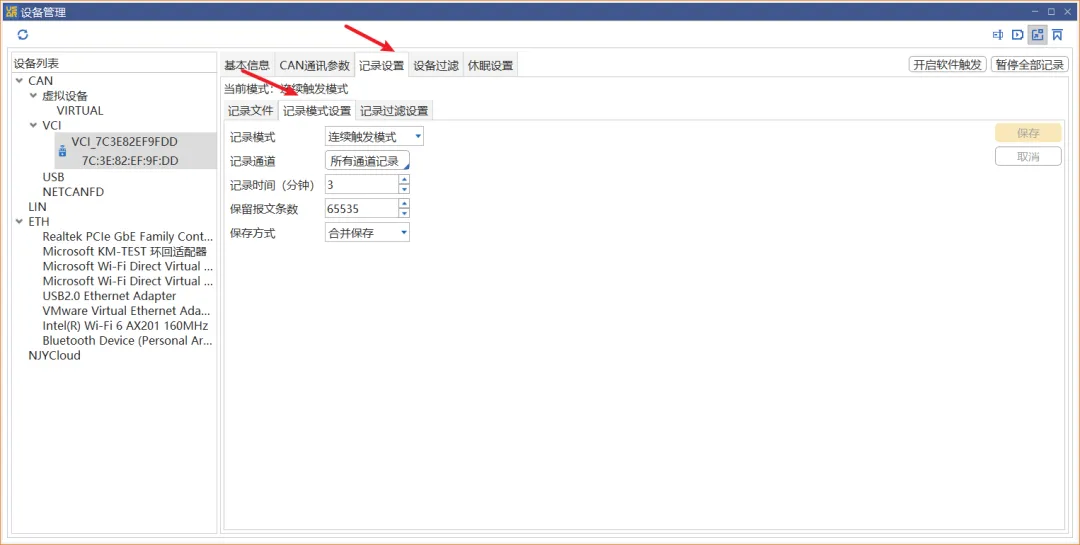

作为一款优秀的 Logger，CANFDLog-VCI4 提供了四种灵活的记录模式，满足不同测试场景：
1、连续记录（默认）：自动循环存盘，无需额外操作。
2、软件触发记录：通过 APP/软件 端手动控制启停。
3、硬件触发记录：按下设备 Trigger 键或短接特定引脚触发。
4、错误触发记录：抓到总线错误帧时自动开启记录。

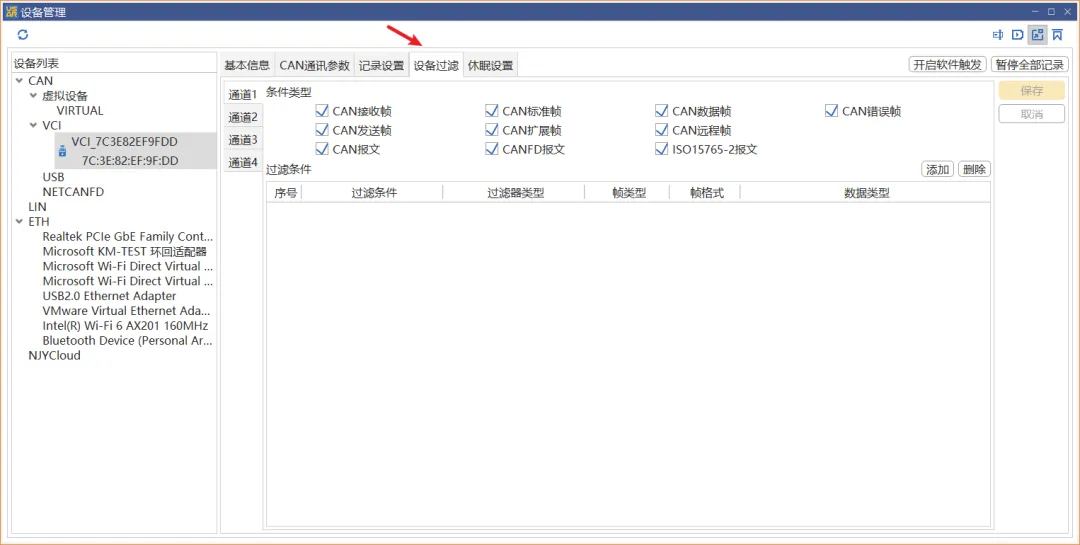

不仅如此，VSAR 软件还支持强大的报文过滤功能。你可以设置接收白名单/黑名单，通过帧ID区间或掩码进行精准过滤，只记录你关心的报文，大幅节省存储空间和后期分析时间！
数据管理与导出

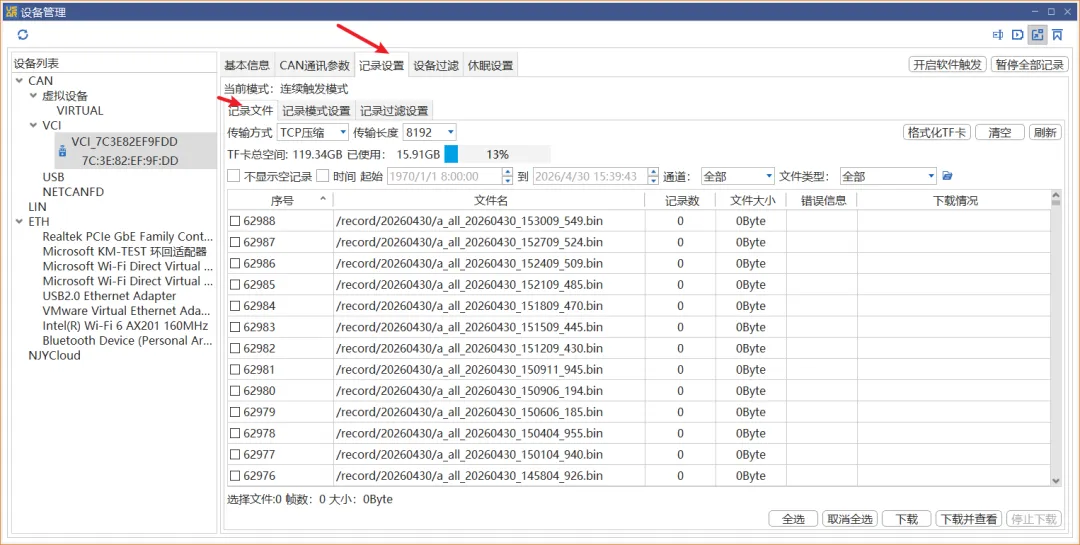

记录的数据怎么看？在“管理记录数据”页面，你可以一键下载 TF 卡内的记录文件。软件支持按时间/通道筛选，并能将多个分段文件合并导出为 asc、blf、bin、csv 等主流格式，完美兼容各大分析工具！
实时通信测试与报文分析
除了脱机记录，连上电脑它就是一个强大的实时分析仪。

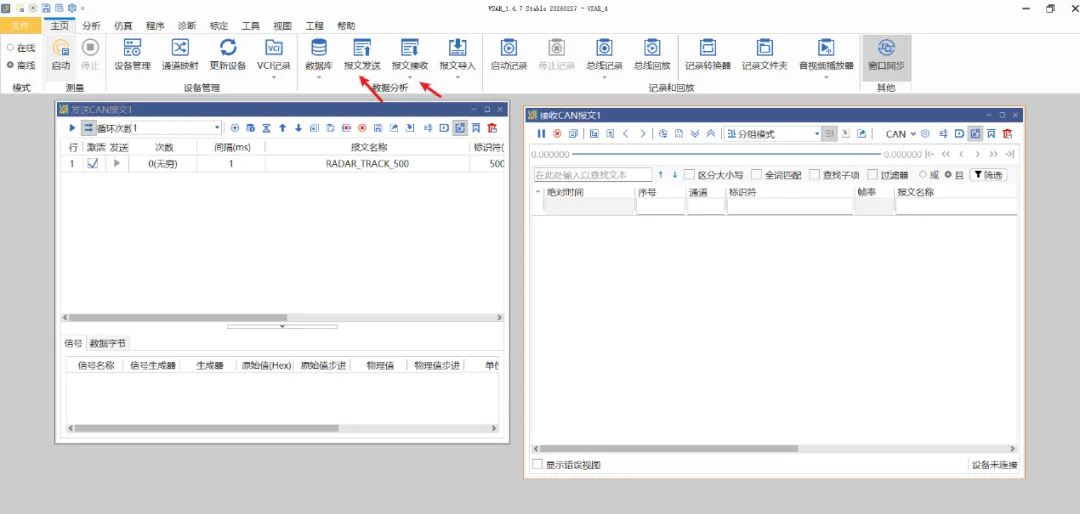

· 发送数据：支持添加普通 CAN 报文发送任务，或者直接导入 DBC 数据库进行发送。你可以同时添加多个发送任务，模拟复杂总线环境。
· 接收数据：一键启动 CAN 映射通道，实时接收界面将直观地展示总线上的每一帧数据流。
进阶玩法——UDS诊断与ECU刷写
对于高级研发和测试工程师，VSAR 软件内置了完整的 UDS 协议支持！
1、常规诊断：支持在线读取和清除故障码 (DTC)，以及读取 DID 信息。

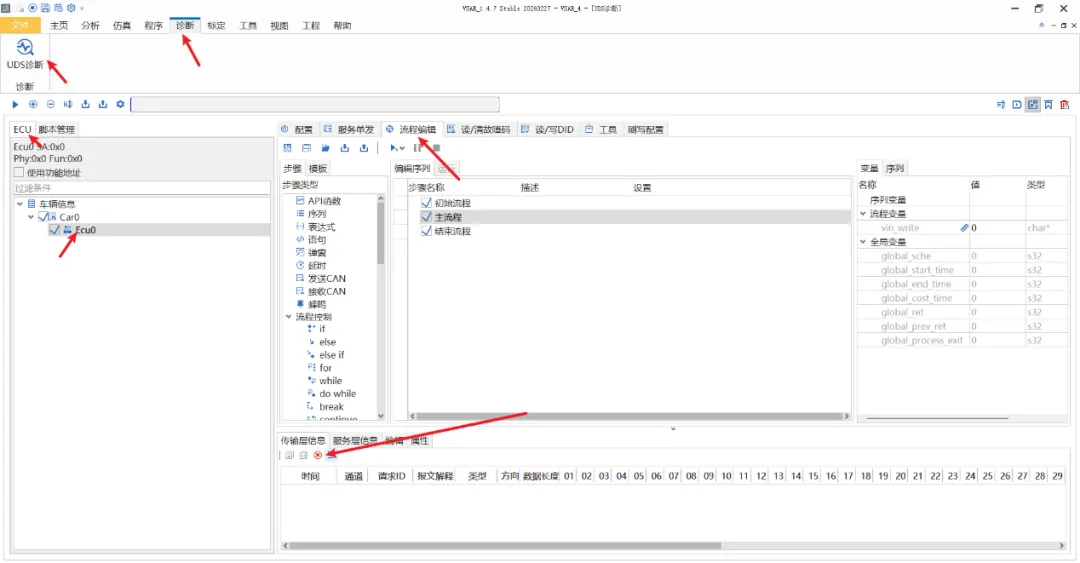

2、自定义 ECU 刷写：软件支持自定义刷写流程！在诊断界面添加好目标车型和 ECU 后，你可以通过拖拽和配置步骤类型，自由组合诊断指令和控制逻辑（如 if/else/while 等）。 更有意思的是，你还可以加入“蜂鸣器”指令，在刷写成功或到达关键节点时让设备发出蜂鸣提示音！
底部带有详尽的日志信息窗口，实时展示刷写状态与每一条底层传输数据，过程完全透明。
结语
从基础的数据收发、超大容量的脱机记录，到高级的报文过滤、UDS 诊断与自动化ECU刷写，CANFDLog-VCI4 搭配 VSAR 软件无疑是广大汽车电子工程师的“口袋神器”。
还在等什么？赶紧拿起设备，连上 VSAR，开启你的高效总线调试之旅吧！ 。
