多体动力学分析软件,除了Adams你还知道谁?

什么是多体动力学？

多体动力学是研究多个刚体或柔性体通过运动副、弹簧、阻尼、接触等方式组成的机械系统运动与受力特性的学科。其核心目标是求解给定外力或初始条件下各构件的位移、速度、加速度及约束反力。

多体系统分为多刚体和多柔体系统。现代分析普遍考虑柔性体变形，形成刚柔耦合动力学。建模方式主要有两种：基于牛顿-欧拉方程的笛卡尔坐标法（方程规模大但物理清晰），以及基于拉格朗日方程的相对坐标法（方程紧凑但形式复杂）。最终建立微分代数方程组并通过数值积分求解。

多体动力学在汽车悬架与操纵稳定性、航空航天机构展开、机器人轨迹规划、工程机械载荷识别等领域应用广泛。与有限元、控制系统、液压系统的联合仿真是虚拟原型验证的核心技术，可在设计阶段预测性能、优化参数、缩短开发周期。

本文介绍一下常用的多体动力学分析软件：Adams、Altair MotionSolve、Ansys Motion、SIMULIA Simpack、Simcenter 3D Motion、RecurDyn。

1、Adams

Adams是MSC Software（现属Hexagon）开发的多体动力学软件，可谓是多体动力学的行业标杆。采用拉格朗日方程建立系统方程，可进行静力学、运动学和动力学分析，输出位移、速度、加速度及反力。核心模块包括View（建模）、Solver（求解器）和PostProcessor（后处理）。扩展模块有Adams/Car（整车）、Adams/Hydraulics（液压）、Adams/Vibration（振动）等。最新版本2025大幅提升了含柔性体的大型模型启动性能，并增强复合材料板簧、轴承可视化等功能。支持参数化建模及与控制系统、有限元软件的联合仿真。广泛应用于汽车、航空航天、重型机械等领域。

2、Altair MotionSolve

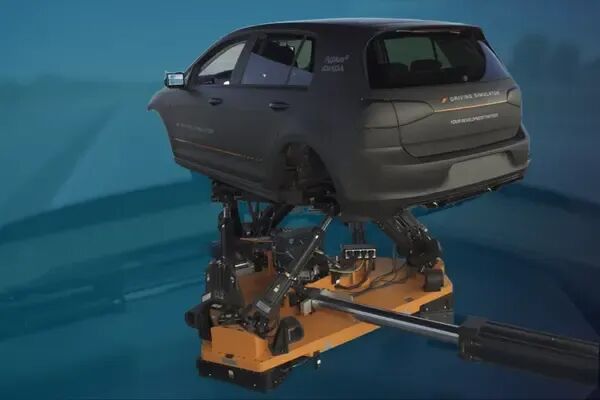

MotionSolve是Altair公司的多体动力学软件，并嵌入Altair Inspire中，支持仿真驱动设计。核心优势是多学科协同：可与EDEM（离散元）联合仿真颗粒与机械相互作用，与OptiStruct及Twin Activate集成实现载荷应力评估和机电数字孪生。支持真实几何、线/非线性柔性、非线性连接及复杂接触建模。提供参数化和分层建模，支持子系统重用。提供Python级别API，便于深度定制。2025版本增强了实时仿真能力，新增柔性体广义阻尼、轮胎变形可视化等功能。广泛应用于汽车、航空航天、国防、重型设备和机器人行业。

3、Ansys Motion

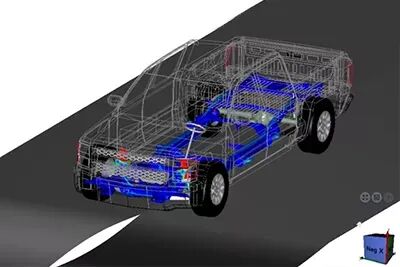

Ansys Motion是集成于Ansys Mechanical的第三代柔性多体动力学求解器。其突出特点是在统一求解器中同时分析刚体、柔体及刚柔耦合，支持运动、应力、热传递、振动和疲劳等多物理场分析。采用隐式积分法和稀疏矩阵求解器，高效处理大规模自由度系统。提供四套工具包：Drivetrain（传动系统含齿轮轴承）、Links（履带链条）、Car（底盘悬架）、EasyFlex（无网格柔性体分析）。2026 R1版本在齿轮公差建模上求解性能提升3.5倍，薄膜卷绕接触分析性能提升40%。支持与Matlab联合仿真及并行计算。适用于汽车、工程机械、传送系统、机器人等领域。

4、SIMULIA Simpack

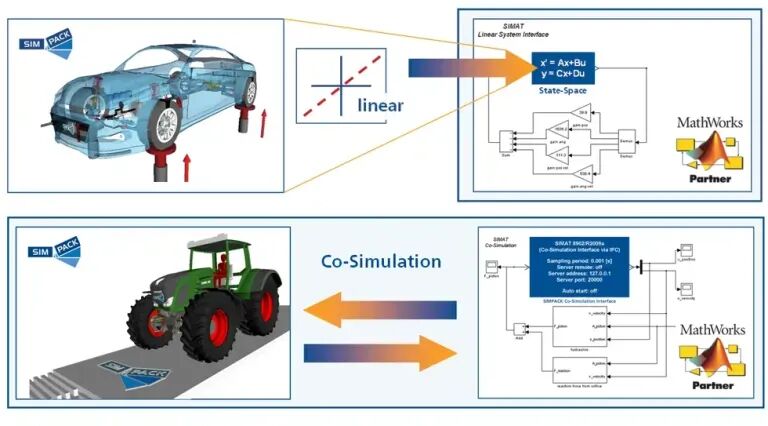

Simpack是达索系统3DEXPERIENCE平台的高精度多体动力学软件，采用相对坐标系递归算法，计算效率高，支持毫米级精度及声学范围的高频分析。功能架构包括Pre（前处理器）、Solver（支持静态、动态、时域/频域及实时求解）、Post（后处理）和Wizard（标准化流程）。提供12个专业模块，如Contact、Control、NVH、Dynamic Bushing、Gear Pair等，与业界龙头合作开发。实时仿真支持硬件在环（HiL）、软件在环（SiL）、人在环（MiL），已用于驱动仿真器和ECU测试。在汽车、轨道车辆、航空传动系统、风力发电机等领域拥有深厚积累，特别适合对精度和实时性要求严苛的高端复杂系统。

5、Simcenter 3D Motion

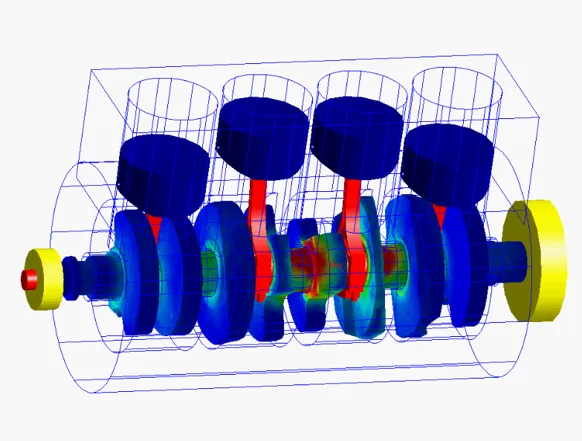

Simcenter 3D Motion是西门子数字工业软件的高级多体动力学解决方案，集成于Simcenter 3D平台。其核心优势是与CAD无缝集成：可直接将CAD几何和装配约束转换为运动模型，实现多体动力学、结构有限元、耐久性和声学的一体化仿真。支持刚体运动学、静态和动态分析。柔性体处理可自动完成刚柔置换，输出变形和应力。集成了精确的Hertz接触算法。通过与其他Simcenter应用集成，可将运动结果传递至结构、耐久和声学分析。支持与Simcenter Amesim进行机电液联合仿真，以及硬件在环（HIL）实时仿真。特别适用于汽车、机器人、工程机械、航天机构，尤其是人形机器人开发中分析运动轨迹、姿态和动态载荷，为控制算法和结构优化提供边界条件。

6、RecurDyn

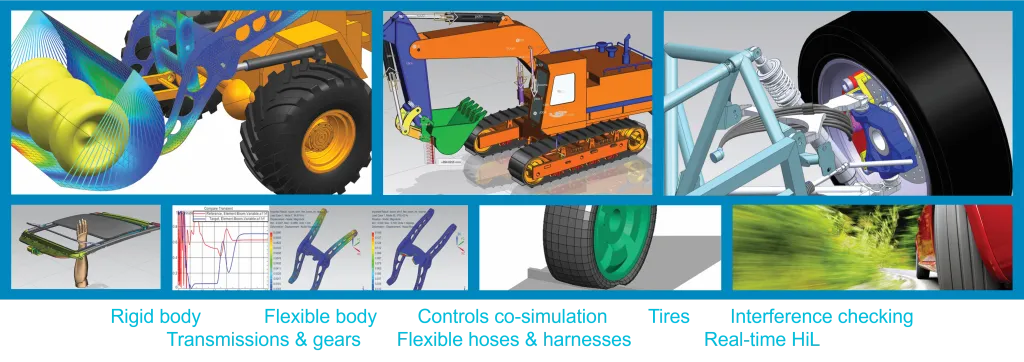

RecurDyn是FunctionBay公司的新一代多体动力学软件，以递归算法实现大规模系统高效求解，并集成多柔性体动力学（MFBD）技术。相对坐标系递归算法大幅减少计算方程，显著缩短仿真时间。MFBD将多体求解器与非线性有限元求解器深度融合，精确获得动态应力和应变。提供RFlex（模态缩减）和FFlex（全节点自由度网格）两种柔性体建模。支持超过20种约束、10类力、21种接触定义，接触算法领先。界面直观，支持主流CAD格式导入。提供Track、MTT、Gear、Chain、Tire等工具包。支持SMP并行和多种积分器。ProcessNet基于.NET，支持C#/VB二次开发。广泛应用于工程机械、汽车、航空、军事装备等领域。

你用的多体动力学分析软件是哪款，还有哪些好用的多体动力学分析软件，欢迎留言区讨论。
