网络模拟软件 Cisco Packet Tracer 有什么用?

路由器操作示范 | 免费网络模拟软件 Cisco Packet Tracer 有什么用？

如果你是：

•

高校计算机/网络相关专业学生

•

网络认证备考者

•

网络技术入门学习者

•

网络课程教师/讲师

千万别错过这个软件！

一、Cisco Packet Tracer 是什么？

它是 Cisco（思科）官方推出的免费网络模拟软件，专门用来学习和练习网络设备的配置，是计算机网络课程最常用的教学工具之一。

二、它有什么用？

简单说，就是给你一个「虚拟网络实验室」，让你在电脑上搭建、配置和测试网络，不用买真实设备也能做实验。

核心功能

网络拓扑搭建拖放路由器、交换机、PC、服务器等设备，用网线/光纤把它们连起来，快速画出完整的网络结构图。

设备配置与命令行操作提供真实的 Cisco IOS 命令行界面，让你像操作真实路由器/交换机一样输入配置命令（比如 ip address、no shutdown、show run 等）。

网络协议仿真支持 TCP/IP、ARP、DHCP、VLAN、路由协议（RIP/OSPF）等几乎所有基础网络协议的模拟，还能抓包分析数据传输过程。

连通性测试与排错可以用 ping、traceroute 测试网络通断，也能故意设置错误（比如 IP 配置错误、接口未开启），练习网络排错能力。

实验场景还原从最简单的单网段互通，到复杂的企业级多网段路由、VLAN 划分、广域网连接，都能在软件里实现。

它有很多优点：

•

零成本：不用买动辄几千上万的路由器、交换机，一台电脑就能搞定所有基础实验。

•

无风险：配置错误不会损坏硬件，也不会影响真实网络，新手可以大胆试错。

•

贴近真实：命令行界面和真实 Cisco 设备几乎一致，练习的配置方法可以直接用到真实设备上。

•

功能全面：覆盖了计算机网络课程从数据链路层到网络层、应用层的大部分实验需求。

三、怎么使用？

首先下载安装包，在官网上注册账号下载符合自己电脑系统的版本。官网网址：

https://www.netacad.com

进入 Resources（资源中心）→ Lab Downloads（实验室下载）或者直接访问（仍需要登录）：

https://www.netacad.com/resources/lab-downloads

如果不想注册，这里提供 Windows 安装包（先转存再下载）：https://pan.baidu.com/s/1eSs34eO-r7RnlAFZyTb5gA?pwd=dmhh

直接安装即可。打开后界面如下：

四、以“路由器基本操作”实验为例，带大家进行实践操作

实验目的

熟悉路由器的各种操作模式，包括用户模式、特权模式、全局配置模式、其他各种配置模式；

掌握模式之间的切换方法，掌握帮助命令的使用；

掌握 show 命令；

掌握路由器的基本配置，包括名字、口令和接口等的配置；

掌握单子网通达的方法。

实验步骤

观察路由器的面板和背板；

连接路由器和主机，注意使用的线缆和两端的插口；

启动路由器，观察路由器的指示灯变化；

启动主机的超级终端，逻辑连接路由器，进入 CLI 用户模式；

从该模式出发，开始各项试验。

基础理论

路由器工作在 OSI 模型的第 3 层——网络层。它的“上层”是传输层（TCP/UDP），“下层”是数据链路层（以太网/Wi-Fi），路由器管“跨网段、跨网络”的转发。

3 个核心功能：

•

路由选择：决定数据包从源到目的，走哪条路（看路由表）

•

IP 寻址：识别数据包的 IP 地址，判断属于哪个网段

•

数据包转发：把数据包从一个接口转发到另一个接口

路由器的 5 种操作模式：

模式	提示符	核心功能	关键命令
用户模式	`Router>`	只能简单查看，不能配置	`enable` 进入特权模式
特权模式	`Router#`	查看详细配置、调试	configure terminal 进入全局配置
全局配置模式	`Router(config)#`	运行全局配置命令	interface fa0/0 进入接口配置（fa0/0是端口）
接口配置模式	`Router(config-if)#`	设置 IP、子网掩码等	no shutdown 开启接口
路由配置模式	`Router(config-router)#`	设置路由协议	router rip 进入

返回到上一级：exit退到特权模式：end

实验里用到的所有命令的含义

hostname R1作用：给路由器起名字，方便识别，不影响功能。

interface fa0/0作用：

进入网口 FastEthernet0/0。

ip address 192.168.6.254 255.255.255.0作用：给接口设置 IP 地址和子网掩码。

no shutdown作用：打开接口（接口默认关闭）

show ip interface brief作用：查看所有接口状态，看到 up/up = 成功。

show running-config作用：查看当前所有配置。

软件工作区操作

第一步：搭实验拓扑

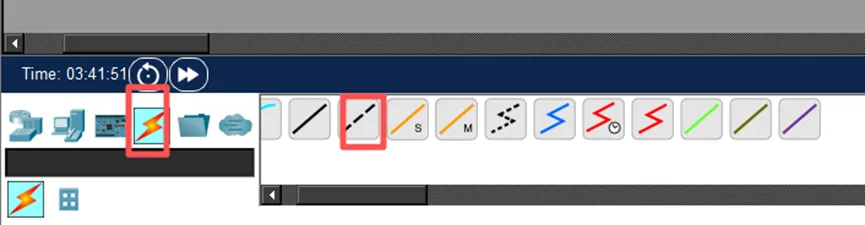

选择铜质直通线（Copper Straight-Through）。

先点击 PC0，弹出接口列表，选择 FastEthernet；再点击路由器（R1），选择 FastEthernet0/0。PC1 同理。

完成后拓扑：PC0 ↔ 路由器 ↔ PC1

你的线可能是红色的，正常就是红色，我的配图是所有步骤完成后的结果。

第二步：配置路由器

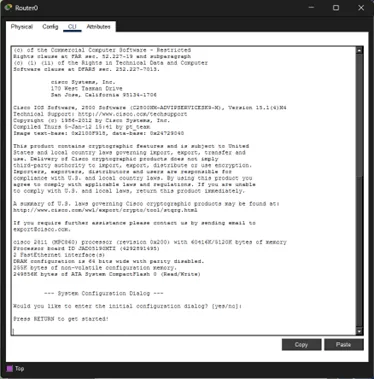

进入命令行界面图片

双击路由器 → 点击 CLI 标签，看到：Would you like to enter the initial configuration dialog? [yes/no]:直接输入 no，按回车，跳过初始配置向导，进入正常命令行模式。你会看到 Router> 提示符，这就是用户模式。

使用命令切换模式并配置! 1. 进入特权模式enable

! 2. 进入全局配置模式configure terminal

! 3. 修改路由器名字（方便识别）（把原来的默认名 Router 改成 R1）hostname R1

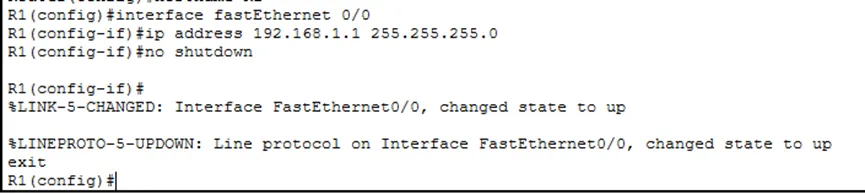

配置连接 PC0 的接口和PC1 的接口interface fastEthernet 0/0ip address 192.168.1.1 255.255.255.0no shutdown ! 这条命令必须敲，接口才会亮！exit

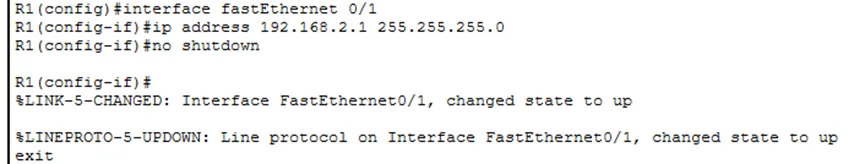

interface fastEthernet 0/1ip address 192.168.2.1 255.255.255.0no shutdownexit

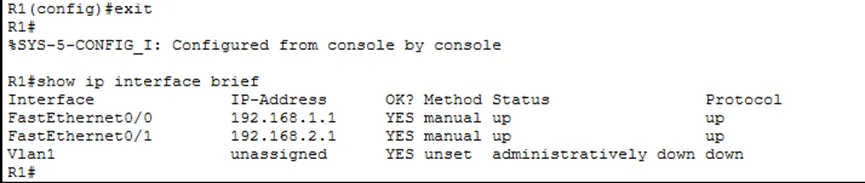

然后退回到特权模式，检查配置是否成功

你会看到 FastEthernet0/0 和 FastEthernet0/1 都显示 up/up，就说明完全配置成功了！

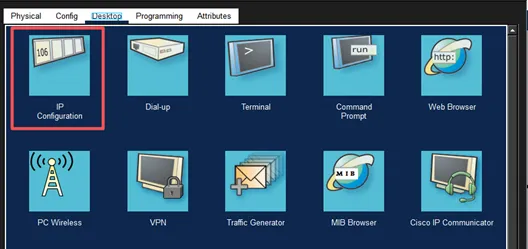

配置 PC 地址双击 PC0 → 点击 Desktop → IP Configuration：

• IP 地址：192.168.1.2• 子网掩码：255.255.255.0• 默认网关：192.168.1.1

同样配置 PC1：• IP 地址：192.168.2.2• 子网掩码：255.255.255.0• 默认网关：192.168.2.1

第三步：测试连通性

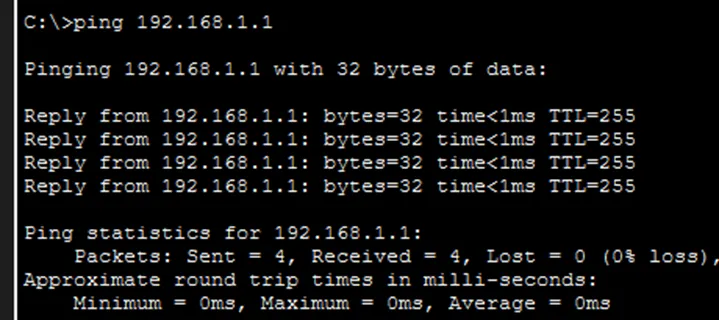

测试 PC0 ping 网关：双击 PC0 → Desktop → Command Prompt，输入：ping 192.168.1.1看 Reply from 和丢包率判断成功。

第四步：实验题

4.1 观察和验证类

你所用的路由器的型号是什么？Cisco 2811

路由器上 Console 口的作用是什么？用于本地计算机直连路由器进行配置、调试、查看信息。

控制终端（Console terminal，即你的个人电脑）连在哪一个口上？Console 口

观察你所用的路由器，使用 show interface 命令，了解路由器上所有端口作用，完成以下表格。

路由器端口名称	MTU	状态	备注
FastEthernet0/0	1500	up/up	以太网接口
FastEthernet0/1	1500	up/up	以太网接口
Serial0/0/0	1500	down	广域网串口
Console	-	up	配置口

比较路由器在不同模式下的提示符。把正确的选项填入下表中：

模式种类	提示符
1. 用户模式 (User EXEC Mode)	B: `Router>`
2. 特权模式 (Privileged EXEC Mode)	A: `Router#`
3. 全局配置模式 (Global configuration mode)	E: `Router(config)#`
4. 路由配置模式 (Router configuration mode)	D: `Router(config-router)#`
5. 接口配置模式 (Interface configuration mode)	C: `Router(config-if)#`

选项：A. Router# B. Router> C. Router(config-if)# D. Router(config-router)# E. Router(config)#

比较路由器在不同模式下的功能。把正确的选项填入下表中：

模式描述	主要功能
1. User EXEC Mode	D
2. Privileged EXEC Mode	A
3. Global configuration mode	C
4. Router configuration mode	E
5. Interface configuration mode	B

选项：A. 详细查看路由器的运行情况，对路由器进行调试、测试B. 设置 IP 地址和子网掩码C. 运行简单的配置命令D. 有限度地查看路由器的运行情况，可远程登录E. 设置路由选择协议

写出进入下列模式的命令：

欲进入的模式	当前模式	命令
Privileged EXEC Mode	`Router>`	`enable`
Global Config Mode	`Router#`	`configure terminal`
Interface Config Mode	`Router(config)#`	`interface fa0/0`
Router Config Mode	`Router(config)#`	`router rip`

使用帮助命令：在路由器提示符下打入 ? 获得帮助路由器会列出当前模式下所有可用命令。

运行其他 show 命令，回答以下问题：

•

show clock 的作用是什么？查看系统时间。

•

show history 的作用是什么？查看历史命令。

•

show arp 的作用是什么？查看 IP 与 MAC 映射表。

•

show running-config 的作用是什么？查看当前运行配置，它的信息保存在 RAM 中。

•

show startup-config 的作用是什么？查看开机配置，它的信息保存在 NVRAM 中。

键入 show interface 命令获得端口配置的统计信息。回答以下问题：

•

找到接口 fastEthernet 0/0 的 MTU 数值是多少？1500

•

找到接口 fastEthernet 0/0 的带宽数值是多少？100Mbps

•

除了 fastEthernet 接口外，还有什么接口？Serial 串口、Console

4.2 配置类

为路由器配置一个名字，并截屏。命令：hostname R1

为路由器的以太接口配置 IPv4 地址，是否生效？并将操作过程和生效验证截屏。

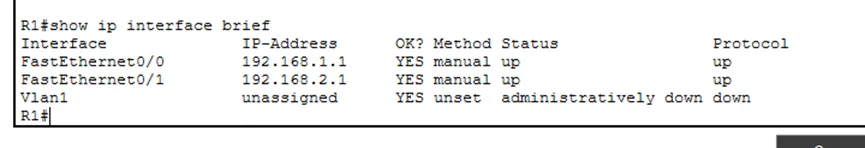

然后退回到特权模式，检查配置是否成功

验证：show ip interface brief 显示接口 up/up。

回答：

•

PC1 和 PC2 是否通达？为什么？能互通。原因：路由器配置了两个不同网段的接口 IP，并开启 no shutdown；PC 配置了正确网关；路由器会自动直连路由，实现跨网段转发。

•

为路由器的以太接口配置 IPv4 地址，是否生效？生效。验证：show ip interface brief 显示 up/up。
