安捷伦诊断软件Lab Advisor如何在网络版环境下使用

随着实验室HPLC数量的增加，单机版软件的弊端日渐明显，近15年来网络版软件的普及率越来越高。但很长一段时间，因网络版软件架构的原因，Lab Advisor在网络版环境下的使用体验并不好。通过上篇文章我们知道，单机版环境下Lab Advisor所在的电脑和仪器是直接连接，两者是同一网段，比如HPLC的IP地址是192.168.254.11，电脑的IP地址可能是192.168.254.10。而安捷伦的网络版软件，HPLC和控制电脑（客户端）往往不是同一个网段，比如HPLC的IP地址是192.168.5.23，客户端电脑的IP的地址是192.168.4.14，HPLC和客户端电脑不能直接通信，只能通过安捷伦仪器控制器（简称AIC）进行通信，这是因为AIC电脑上装有双网卡。以往只能将Lab Advisor安装在AIC上，但是AIC电脑对于整个网络版软件来说非常重要，所以只有少部分管理者有权限进入，这就给日常使用带来了很大的不便。
后来安捷伦官方出了一个软件平台叫“Agilent TCP Relay Dashboard”，中文名称：安捷伦TCP中继服务的图形化配置界面，用于管理跨网络的仪器连接。通过这个平台，设置好HPLC相关信息后，可以直接在客户端连接HPLC，这样的确方便了很多。但估计很多人对这个平台比较陌生，不太会用，下面将详细介绍这个Relay如何使用。
1. 配置Agilent TCP Relay Dashboard
1.1打开Dashboard
如图1，

开始菜单> Agilent Technologies>Agilent TCP Relay Dashboard，打开Dashboard，界面如图2。

                      图1 打开Dashboard

                       图2 Dashboard界面

1.2添加中继（AIC）

在图2中点击Autodetect Relays自动检测，或点击Manually add relay手动添加。手动添加计划配置的“中继”，在弹出的对话框如图3，输入IP地址或者主机名，点击Add即可添加，弹出对话框如图4。

                  图3 手动添加“中继”界面

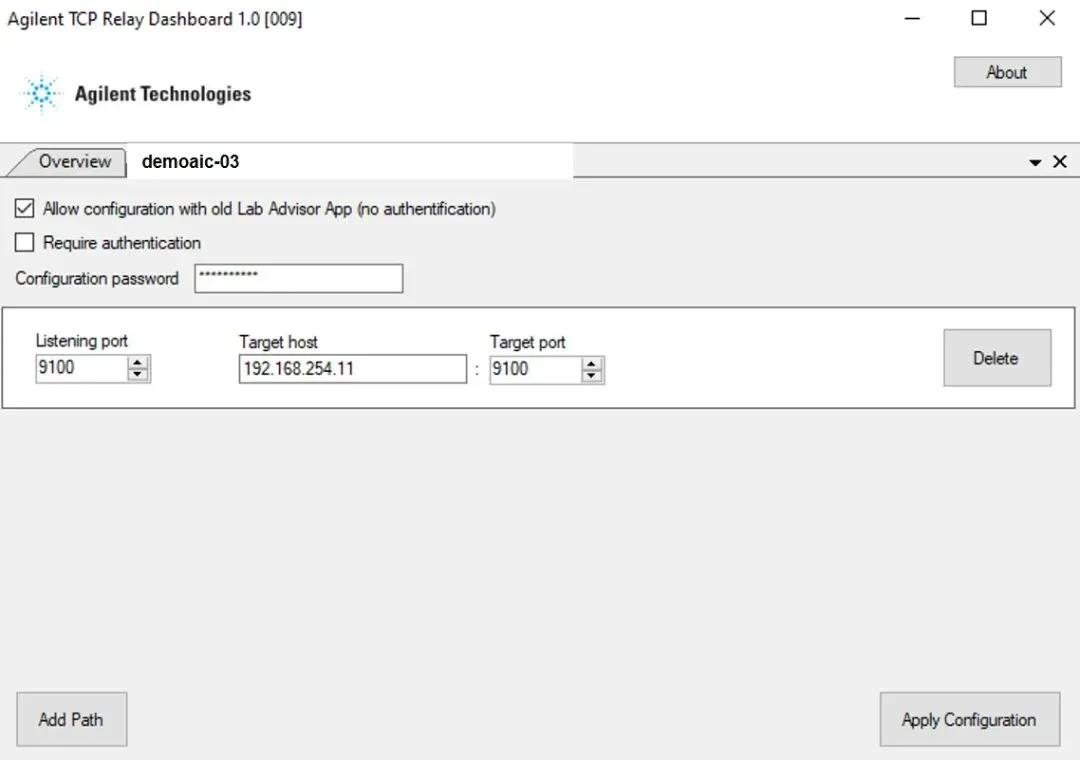

                       图4 “中继”配置界面

1.3配置“中继”

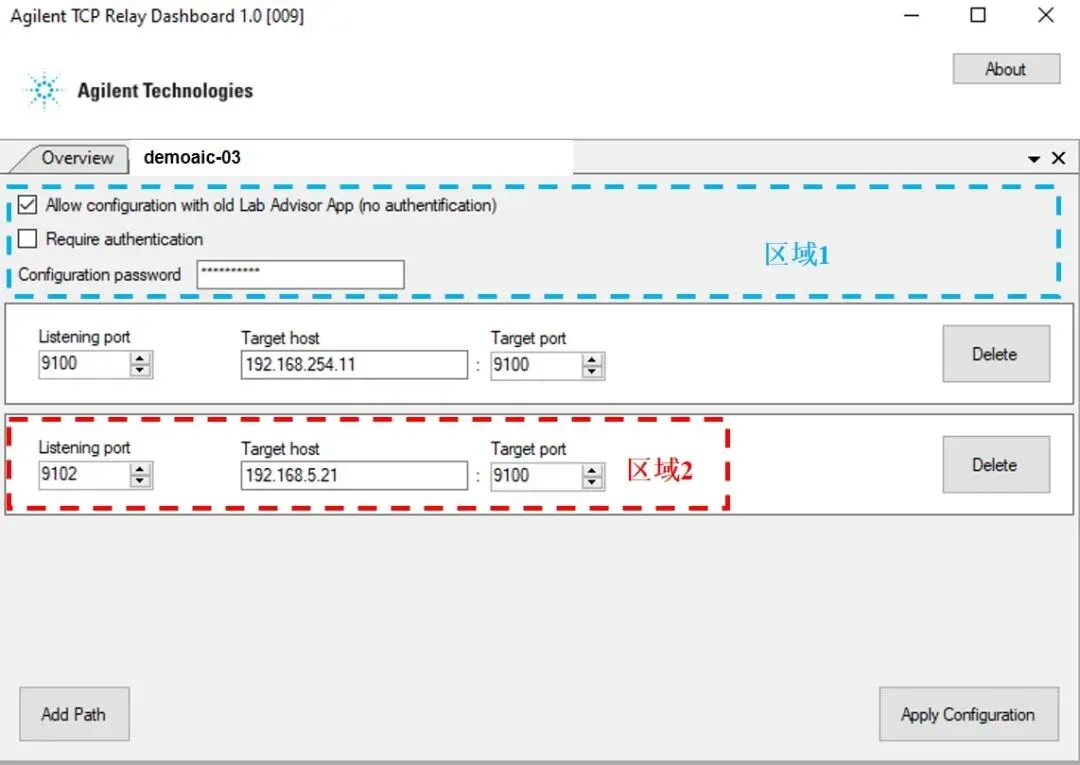

在中继配置界面如图5，“区域1”内的信息保持默认状态即可。单击左下角“Add Path”，会多出“区域2”。在“区域2”需要修改“Listening port”和“Target host”，“Target port”保持9100不变，以后所有新增的Path都是按相同的方式处理。即“Listening port”和“Target host”不重复，“Target port”全部都是9100。

                         图5 配置“中继”

“Listening port”可以改成任意数字，但建议还是改成91xx这种形式，如9102。

“Target host”输入HPLC的IP地址，如192.168.5.21。

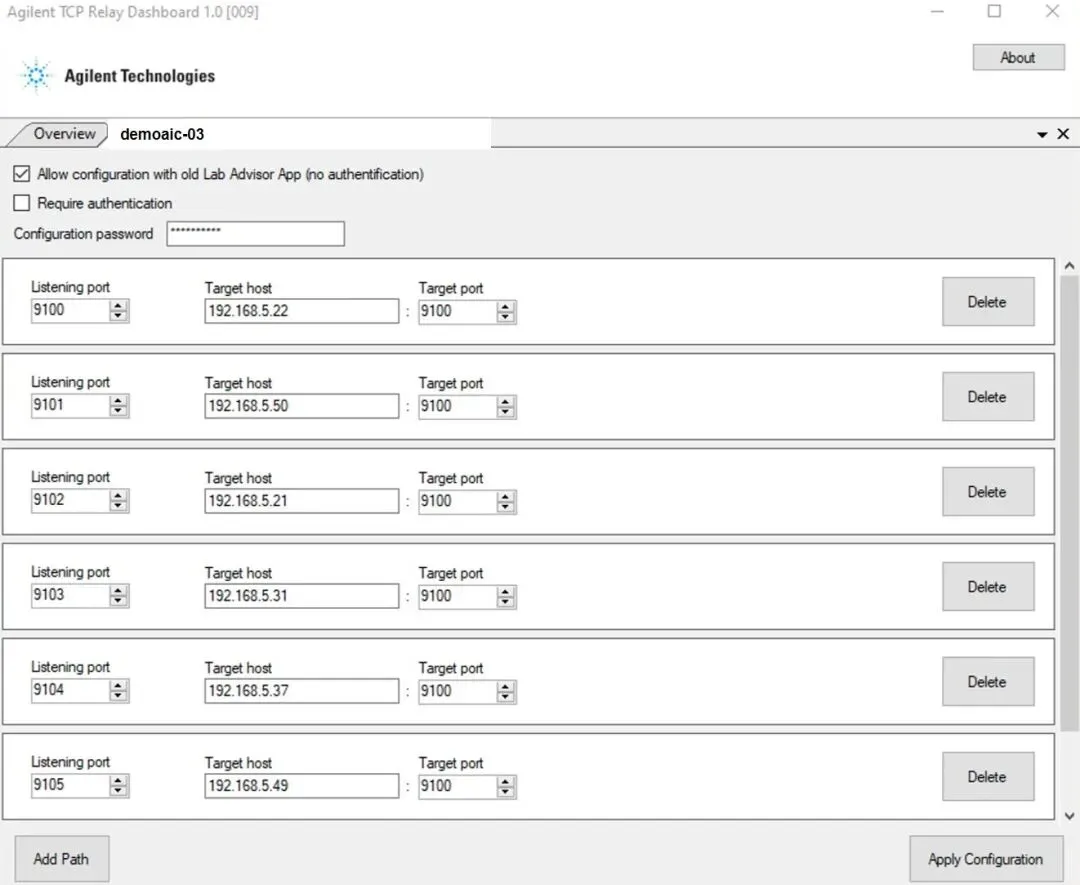

按相同的步骤添加其他HPLC的信息，然后点击“Apply Configuration”就完成了“中继”的配置，如图6。

           图6 配置了多台HPLC的“中继”界面

2.HPLC配置和连接

2.1 HPLC配置

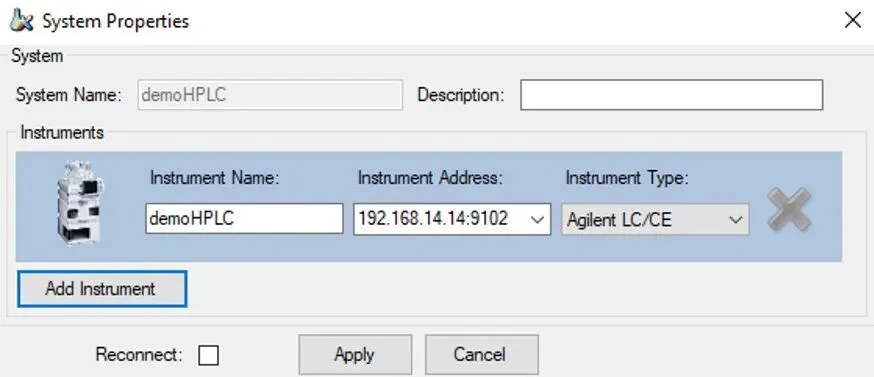

我们都知道单机版电脑上的Lab Advisor添加HPLC时直接输入仪器编号和IP地址即可。客户端电脑上的Lab Advisor添加HPLC时在仪器地址栏输入的不再是仪器的IP地址，而是“中继（AIC）”的IP地址和“Listening port”的组合。比如AIC的IP地址是192.168.14.14，“Listening port”是9102，那么仪器地址栏输入的是“192.168.14.14:9102”，两者中间是“：”，如图7。

     图7 网络版客户端Lab Advisor添加HPLC

2.2 HPLC连接

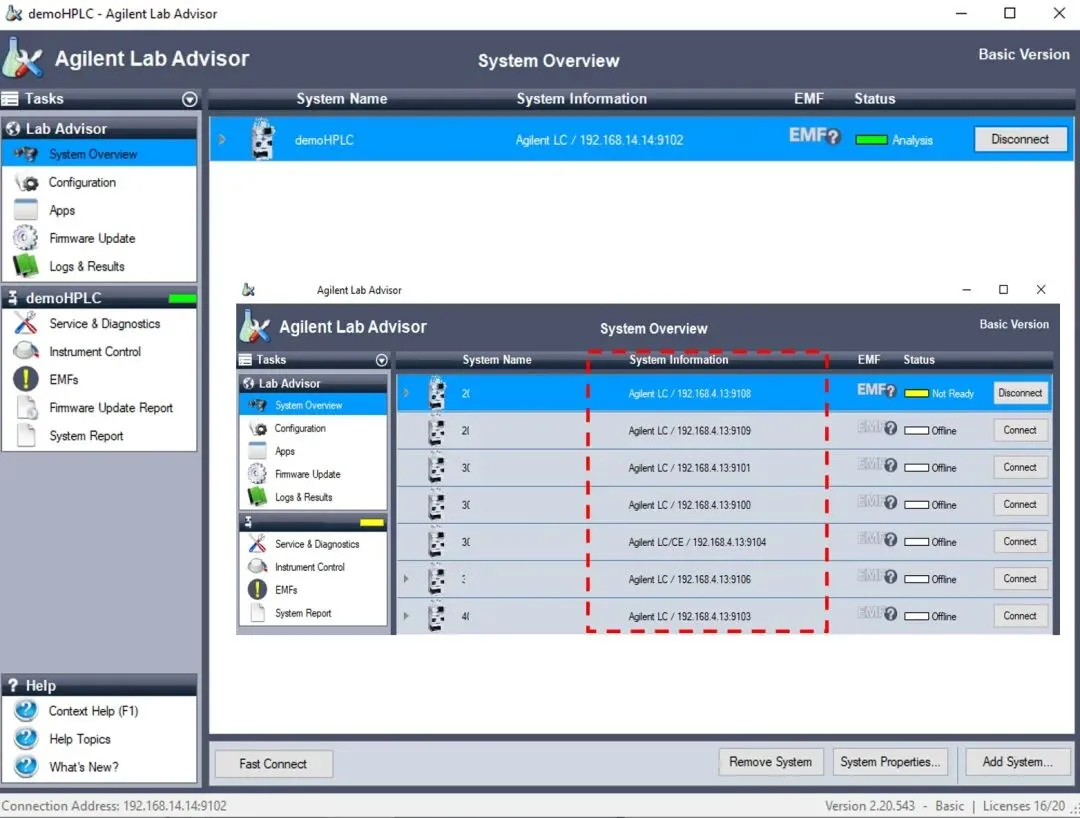

HPLC系统信息填好后，就可以用Lab Advisor连接 “中继”上配置好的HPLC，如图8。

图8 网络版客户端Lab Advisor连接多台HPLC
3.客户端Lab Advisor其他配置
3.1 Lab Advisor语言模式修改

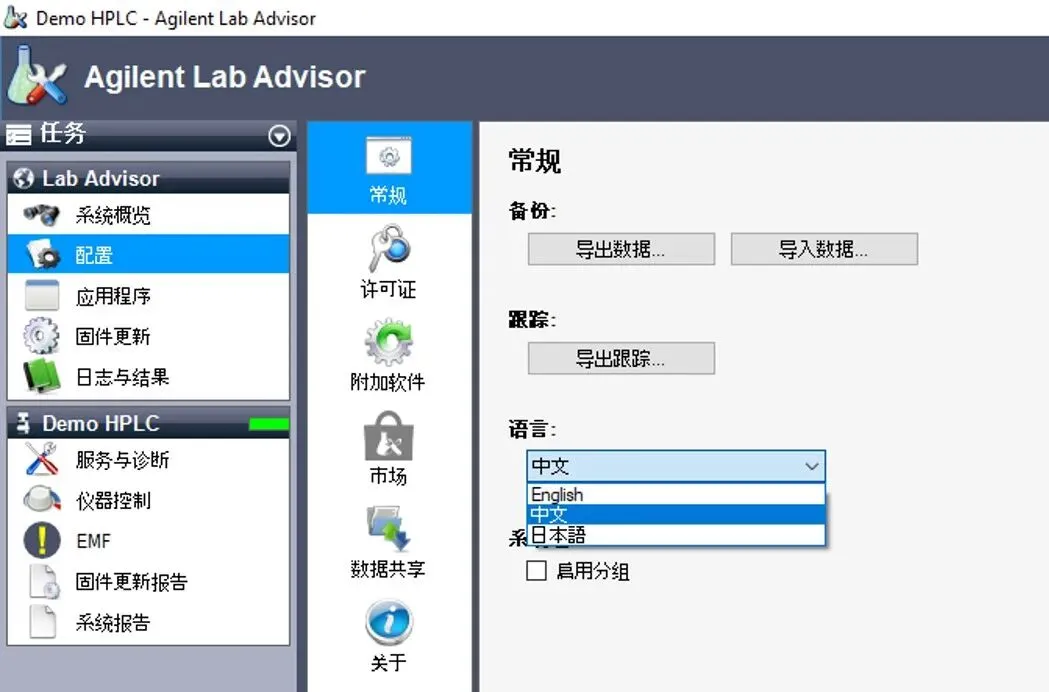

网络版软件的电脑大部分都是英文系统，对于很多实验员来说，不经常使用的Lab Advisor如果是英文界面，使用起来会很费力。可以通过修改配置，将Lab Advisor的操作界面改成中文，如图9，配置（Configuration）>常规（General）>语言（Language）>中文。

              图9 Lab Advisor修改语言模式
注意：语言修改后，软件会提示重启，重启后就切换成你需要的语言格式。
3.2许可证释放
前面有介绍最新版本的Lab Advisor有20个许可证，即最多同时连接20个HPLC模块，这对于单机版HPLC完全是够用的，但是对于网络版HPLC会显得数量不够，所以在实际使用过程中会出现两种使用方式：一、每台客户端上的Lab Advisor都固定连接几台HPLC不重复，二、每台客户端上的Lab Advisor随机连接所需要的HPLC。
从严谨的角度考虑，第一种方式可能更合适，能够长期保存各个模块的警告或报错信息和测试报告。现实中更多的实验室可能选择第二种方式，这样操作后就会在连接新添加的HPLC时遇到“许可证”不够的情况，需要将暂时不用的许可证释放后再连接新的HPLC。

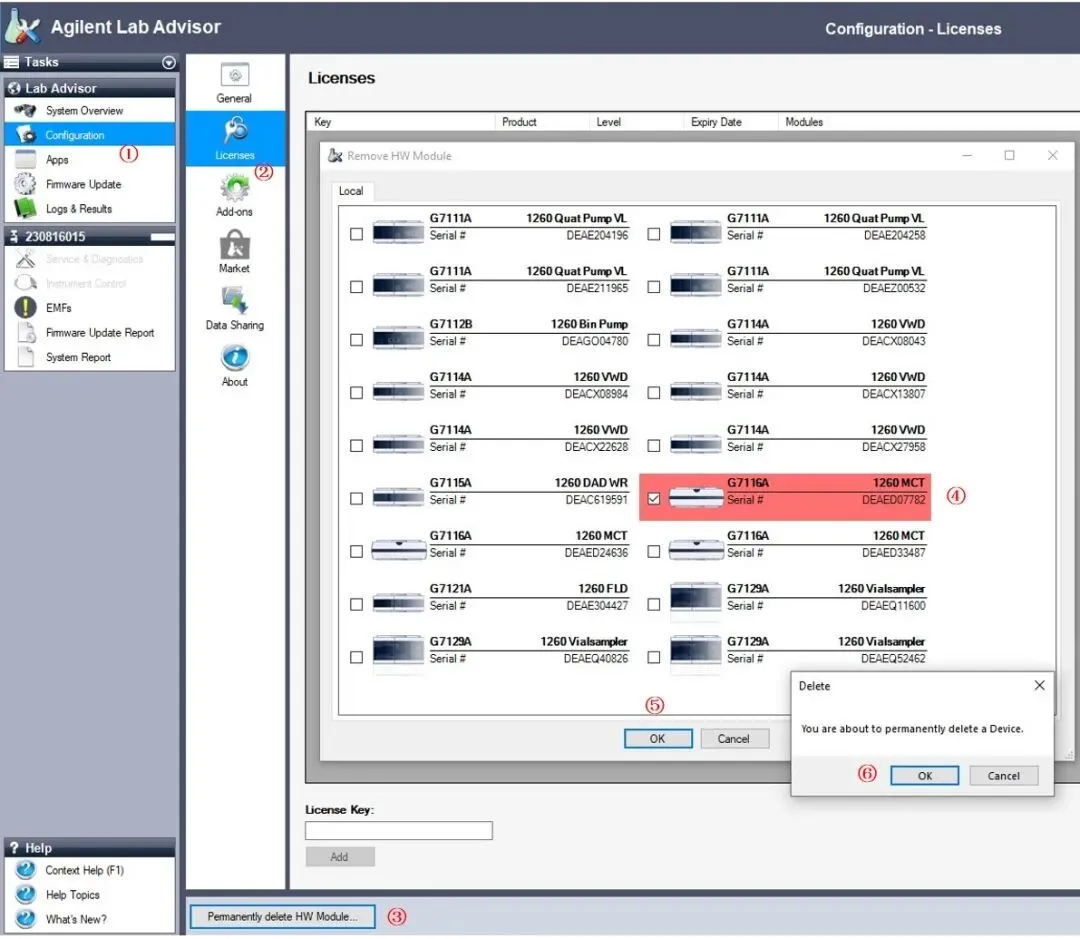

按照图10所示的顺序可以将许可证1个1个的释放，只能1个1个的释放是这个软件最被吐槽的地方。操作顺序：①Configuration（配置）>②Licenses（许可证）>③永久删除硬件模块（Pemanently delete HW Module）>④选中要删除的模块>⑤点击ok>⑥弹出的对话框点击ok，这样就释放出一个许可证。

                       图10 许可证释放流程
注意：该操作会删除硬件过往的报警信息和测试报告，如有需要请保存相关信息后再执行删除操作。
