为深入推进建筑施工领域安全生产“六化”建设，进一步规范我省房屋市政工程施工现场安全管理，精准识别、及时消除生产安全事故隐患，有效防范和遏制生产安全事故发生，近日，江苏省住房和城乡建设厅组织相关专业人员编制了《江苏省建筑施工事故隐患辨识图集》。
即日起，我们将开设“隐患辨识・以案为鉴”专栏，陆续推送一批典型隐患案例，剖析其潜在风险与可能后果，并提供相应的正确做法。希望在建工程参建各方管理人员、作业人员及安全监管人员能以案为鉴、对照落实，准确把握隐患判定情形，切实提升建筑施工现场管理水平和安全监督水平。

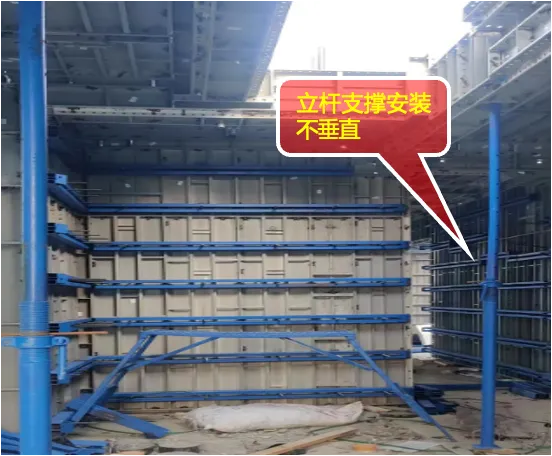

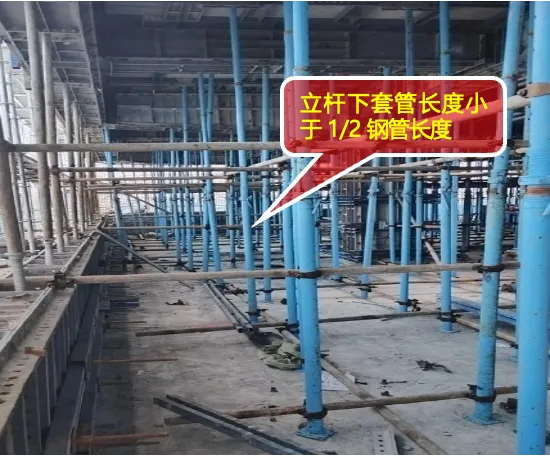

立杆支撑不垂直
钢管下套管长度小于 1/2 钢管长度
隐患示例
隐患描述
立杆支撑安装不垂直，钢管下套管长度小于1/2钢管长度，降低了钢管支撑的刚度。
风险分析
可能引发的事故类型：导致架体失稳。

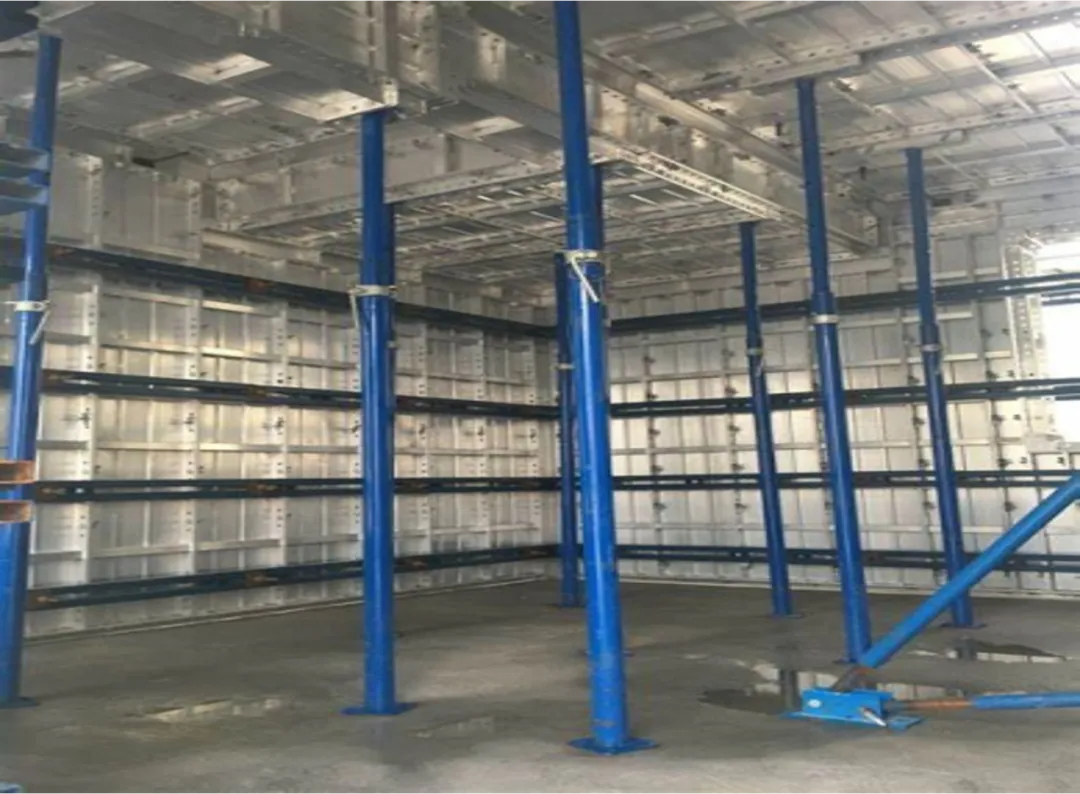

正确示例
规范要求
《建筑施工模板安全技术规范》 JGJ162-2008 第5.2.5条：2.下套管长度应大于钢管总长度的1/2以上。《组合铝合金模板工程技术规程》JGJ 386-2016 第5.2.5条：早拆模板支撑系统的上、下层竖向支撑的轴线偏差不大于 15mm，支撑立柱垂直度偏差不大于层高的1/300。
整改措施
按规范和专项施工方案要求垂直安装钢管支撑架。

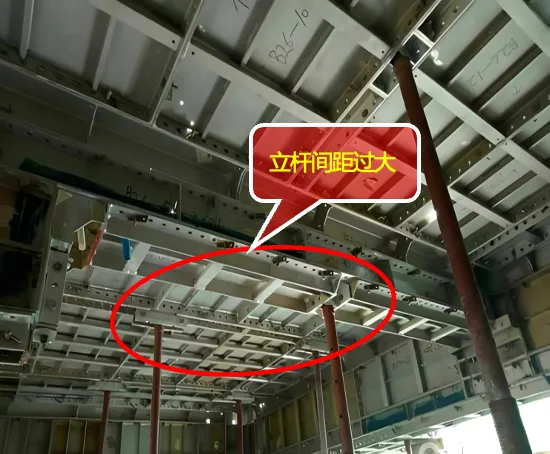

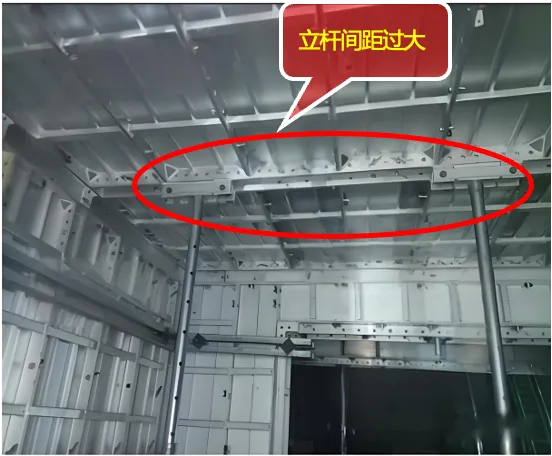

立杆间距不符合规范要求
隐患示例
隐患描述
立杆间距不符合要求。
风险分析
可能引发的事故类型：导致架体坍塌。
正确示例
规范要求
《组合铝合金模板工程技术规程》JGJ 386-2016 第4.5.1条： 板底早拆系统支撑间距不宜大于1300mm×1300mm，梁底早拆系统支撑间距不宜大于1300mm。
整改措施
按规范和专项施工方案要求设置立杆间距。

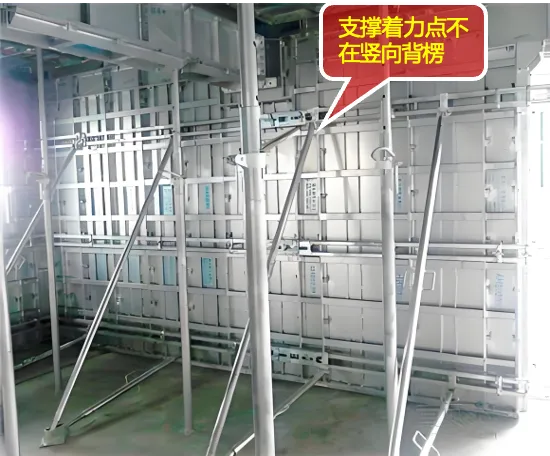

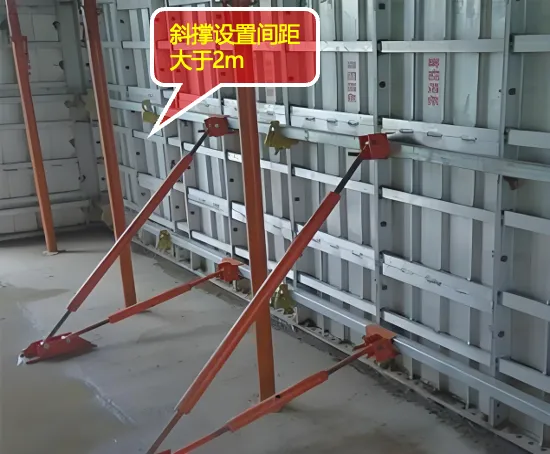

斜撑设置不满足规范要求
隐患示例
隐患描述
铝模斜撑设置不符合要求。
风险分析
可能引发的事故类型：导致架体失稳。

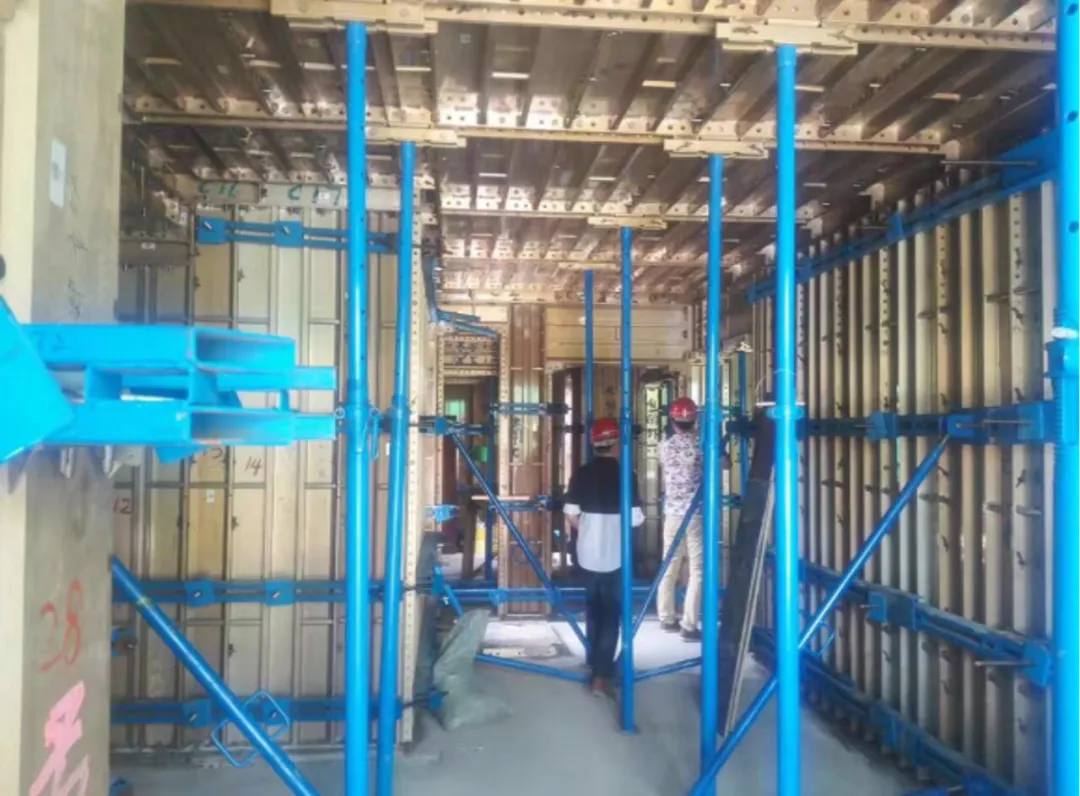

正确示例
规范要求
《组合铝合金模板工程技术规程》JGJ 386-2016 第5.3.2条：当设置斜撑时，墙体斜撑间距不宜大于2000mm，长度大于等于2000mm的墙体斜撑不应少于两根，柱模板斜撑间距不应大于700mm，当柱截面尺寸大于800mm时，单边斜撑不宜少于两根。斜撑宜着力于竖向背楞。
整改措施
按规范和专项施工方案要求调整铝模斜撑间距与位置。
（素材来源：厅工程质量安全监管处）
