CNC | 定制画面安装包的快捷制作方法

自定义画面不仅提升了原生NC系统的功能，也简化了客户的操作，是目前提升系统操作的主要手段。

那么在使用NC Designer2这一由绘制好的 GUI 画面生成面向嵌入式设备的源代码的 GUI 设计工具时，每次辛苦完成自定义画面的设计编码工作后，是不是觉得工作已经完成？当然不是。

最后还要制作画面的安装包，在制作该安装包时，每次修改画面安装包的配置文件中的项目，望着手册中关于配置文件介绍部分的大段大段描述就头疼呢?

有没有，有没有，有没有！Look at me！

那么下面就给大家介绍一种，不需要查阅手册，不需要手工修改配置的快捷方法，来制作自定义画面安装包的方法。

内存卡传送功能，是NC Designer2开发软件中的一项功能。它可以向 SD 卡(CF 卡，以及任意文件夹)中生成自定义数据、设定文件等各种安装包格式的文件。

图1

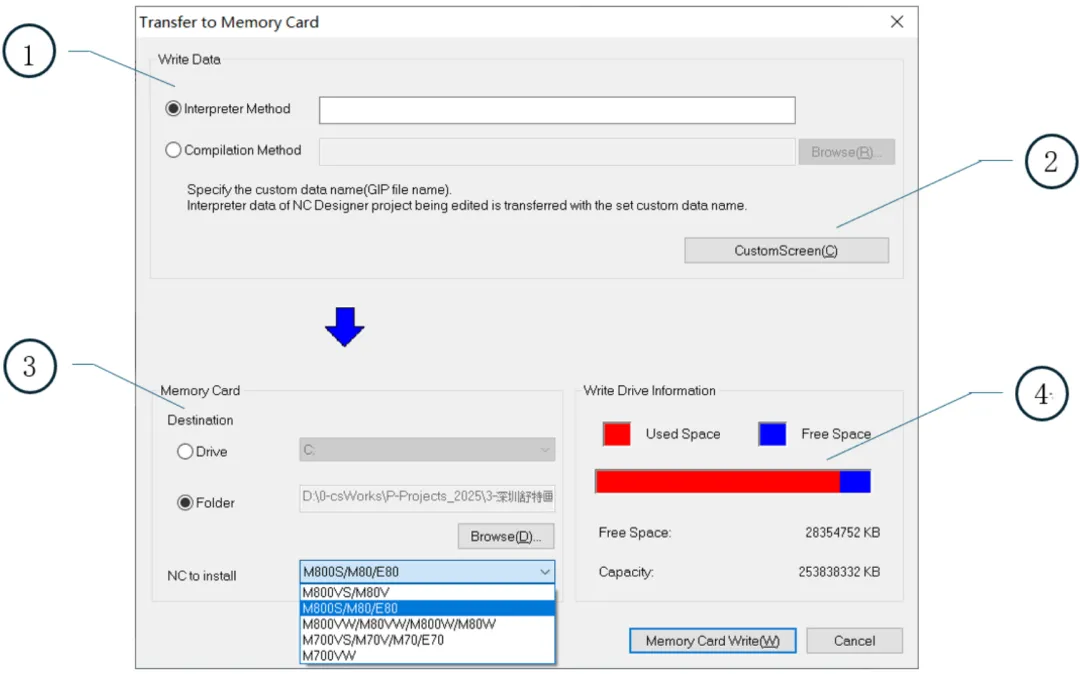

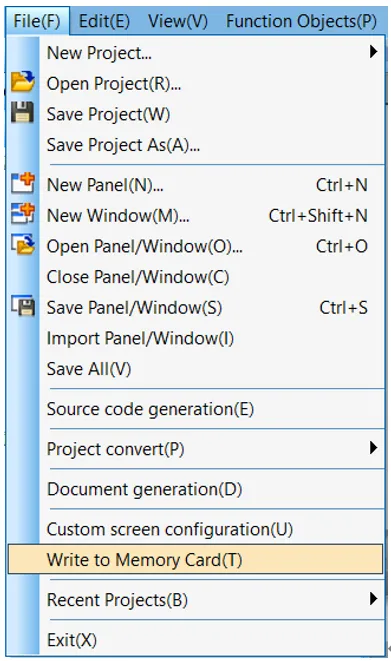

打开菜单栏File（F）->Write to Memory Card(T), 打开如下对话框。

图2

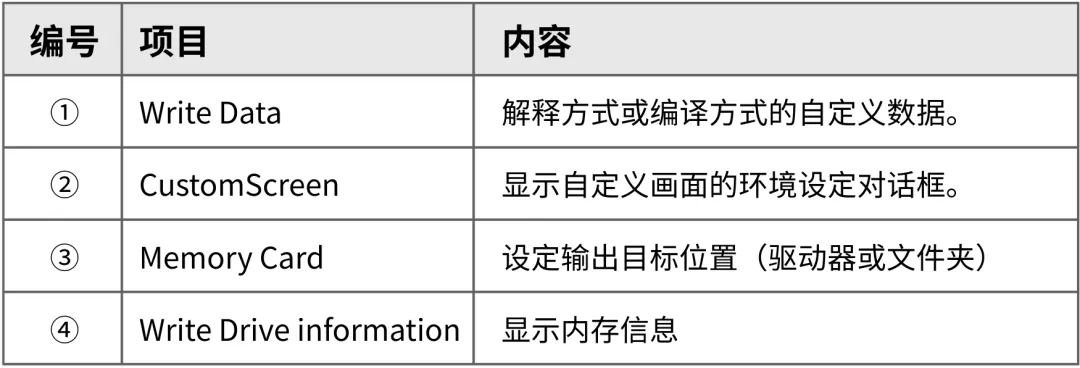

表1

第一步：开发方式选择

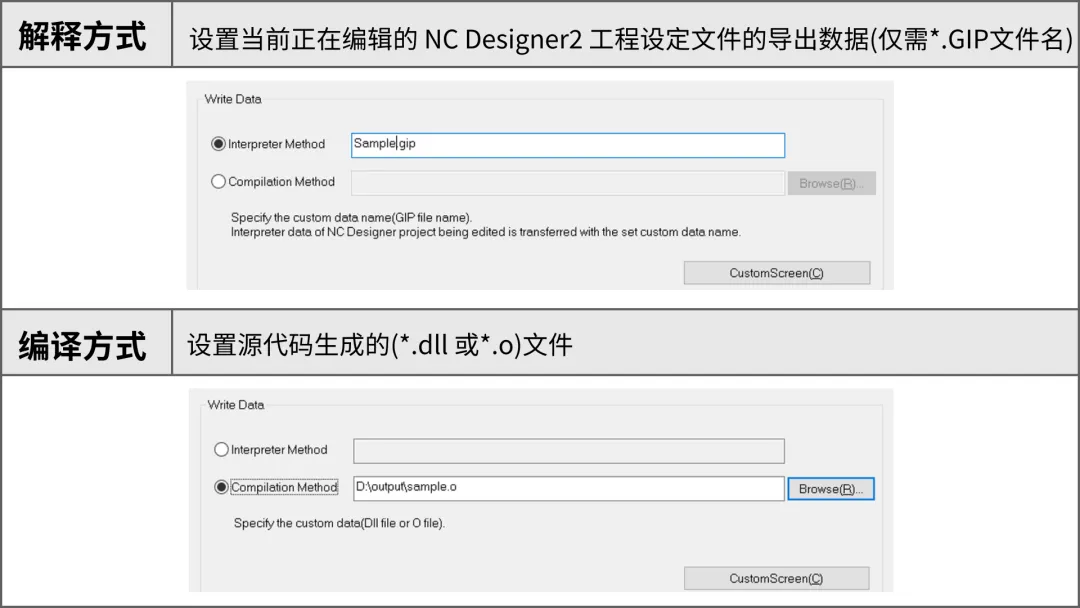

根据当前项目的开发方式选择解释方式（Interpreter Method）还是编译方式（Compilation Method），并设置其自定义数据。

图3

第二步：安装包环境设置

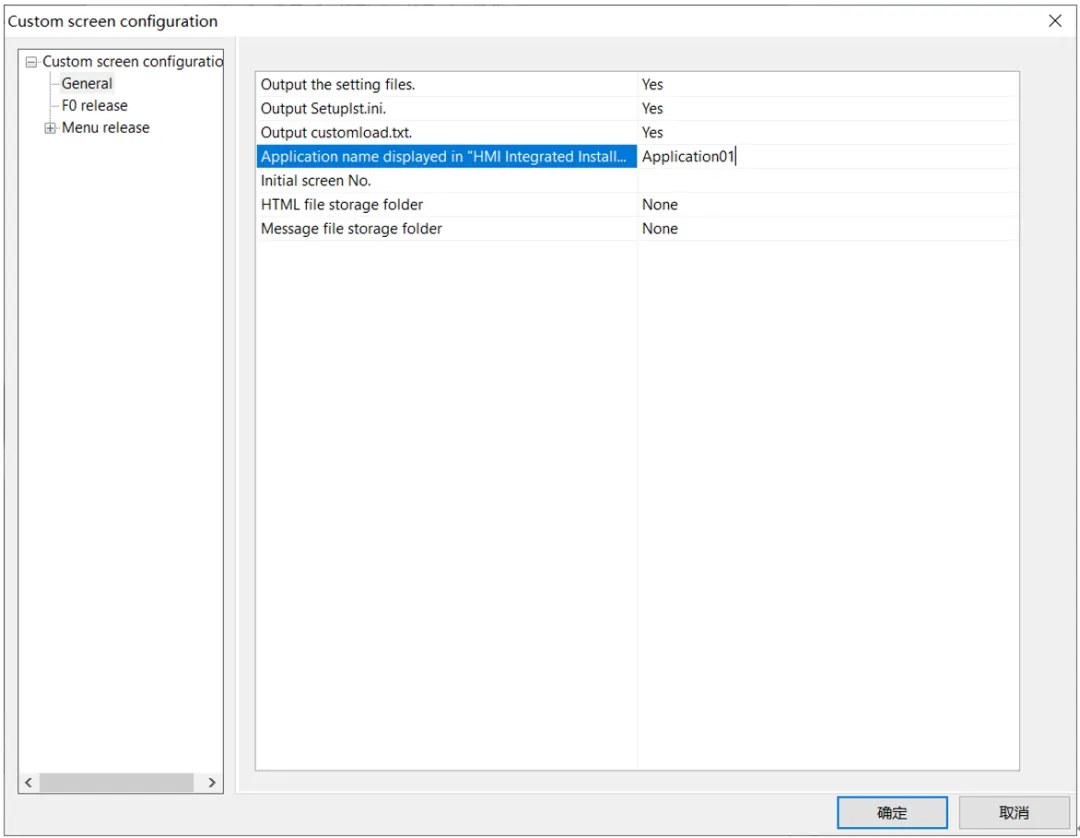

点击“customScreen”按钮，进入自定义画面的环境设定对话框。

图4

该配置的详细介绍不在此文展开。

第三步：设置输出目标位置

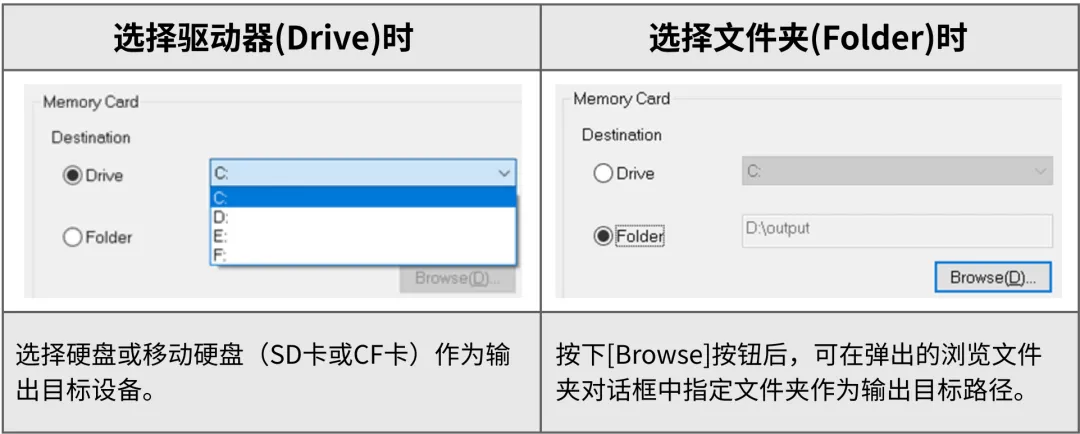

写入目标位置可指定为驱动器(Drive)或文件夹(Folder)。

表2

第四步：选择安装包的格式

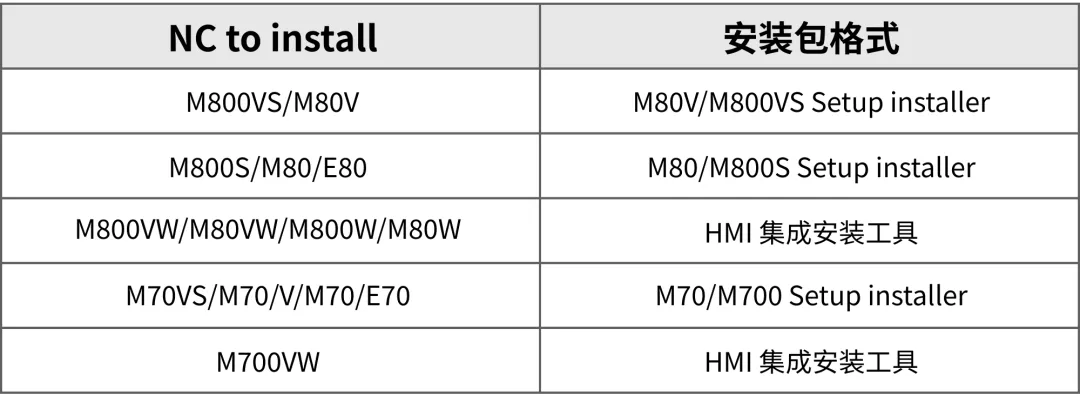

不同的 NC，其安装包的格式也不同。

表3

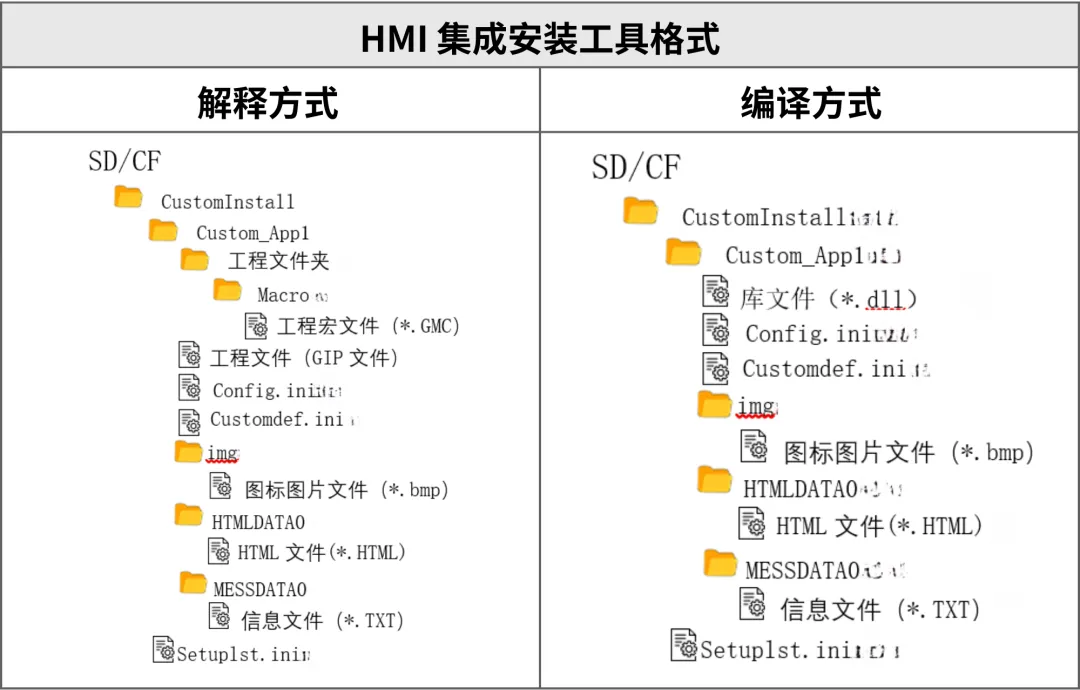

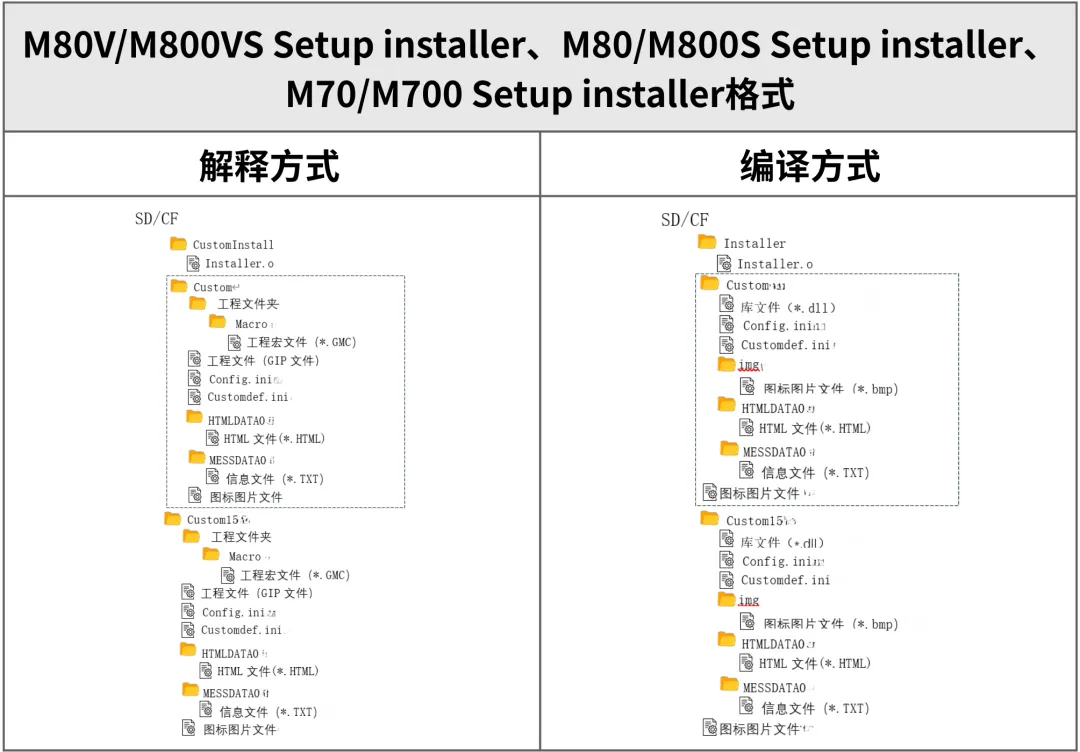

不同方式生成的安装包的目录各不相同，具体如下所示：

表4

表5

第五步：点击按钮“Memery Card Writer(W)”执行写入操作

在提示是否保存所有文件对话框中，点击确定。

图5

直到下面完成对话框出现，则表示安装包制作完成。

图6

结语：

通过内存卡传送功能是不是觉得很简单呢？我们并没有手动修改过任何配置文件。

当然该方法也有其局限性， 就是只能制作单个项目得安装包。对于需要将多个项目的文件进行组合，目前只有手动修改相应的配置文件了。

更详细的关于安装包的制作，请查阅《NC Designer2 使用说明书》中$17.6自定义开放章节。
